1 STONEREX PLUS ULKOVERHOUSLEVYT Ohjeet suunnitteluun ja asennukseen StoneREX Plus, StoneREX Color Plus, StoneREX Basic Plus sementikuitulevyn asennus puukoolaukselle SISÄLTÖ Käyttokohteet 2 Tuotteen tekniset tiedot 2 Käsittely ja asennus 3 Asennustarvikkeet 4 Tuulettuva julkisivu Levyjen asennuspiirustukset Levyjen pystysuuntainen asennus Kuva 1 Pystyliitos Kuva 2 Vaakaleikkaus keskirimalle kiinnityksestä Kuva 3 Vaakaleikkaus ulkokulmasta Kuva 4 Ulkokulmalista vaakaleikkaus Kuva 5 Sisäkulman vaakaleikkaus Kuva 6 Ikkunan vaakaleikkaus Kuva 7 Ikkunan pystyleikkaus Kuva 8 Kuva 9 Liikesauma pystyleikkaus Kuva 10 Sokkeli Kuva 11 Sokkeli Kuva 12 Räystäs Kuva 13 Räystäs Kuva 14 Pystysauman vaakaleikkaus Kuva 15 Puukoolaus 150mm lämpöeristeellä Kuva 16 Kattolevyjen asennus Kuva Varastointi Kuva 17 ja käsittely 17 Huolto T oner OY Raunistulantie 21 0, TURKU Puh Page 1

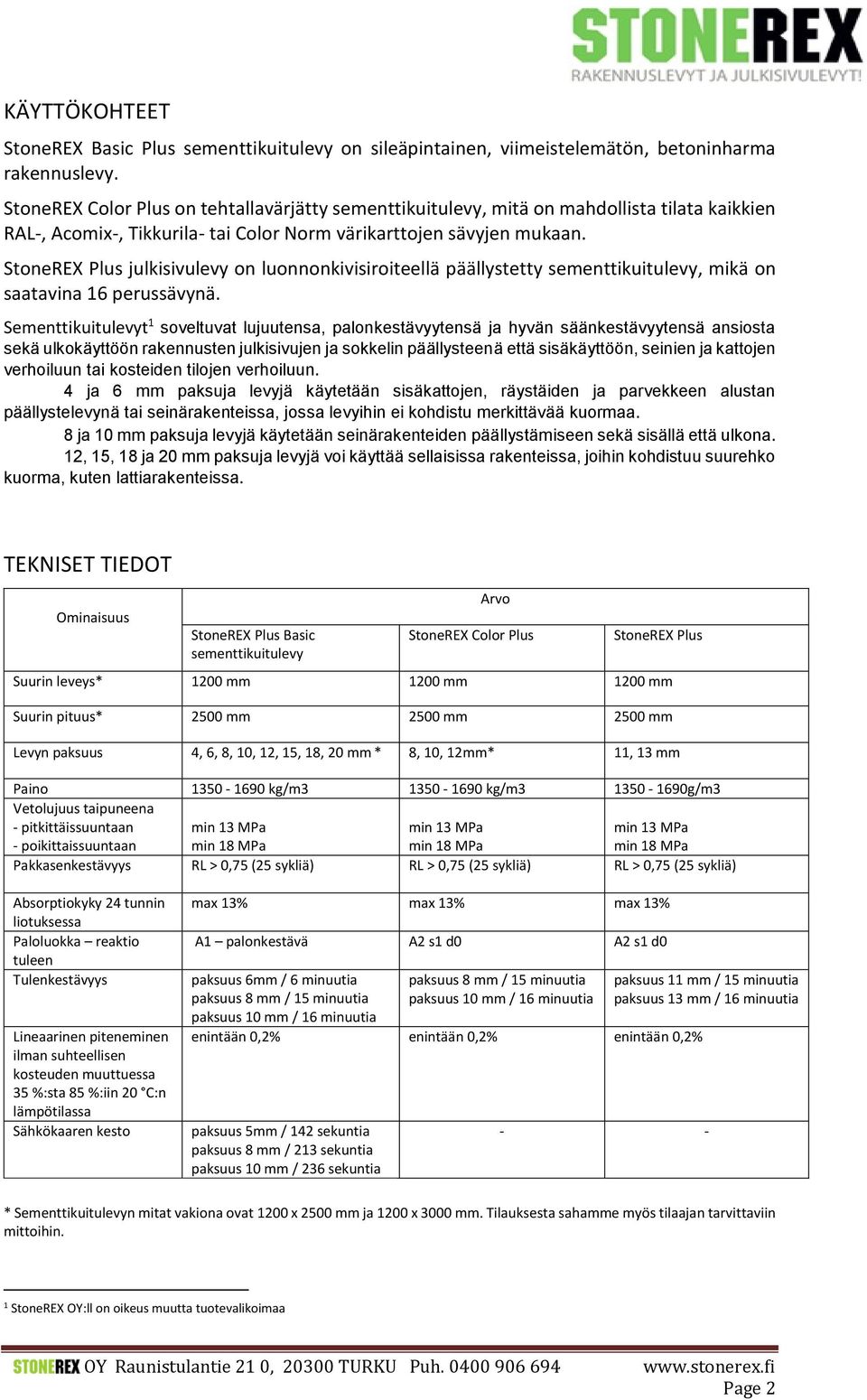

2 KÄYTTÖKOHTEET StoneREX Basic Plus sementtikuitulevy on sileäpintainen, viimeistelemätön, betoninharma rakennuslevy. StoneREX Color Plus on tehtallavärjätty sementtikuitulevy, mitä on mahdollista tilata kaikkien RAL-, Acomix-, Tikkurila- tai Color Norm värikarttojen sävyjen mukaan. StoneREX Plus julkisivulevy on luonnonkivisiroiteellä päällystetty sementtikuitulevy, mikä on saatavina 16 perussävynä. Sementtikuitulevyt 1 soveltuvat lujuutensa, palonkestävyytensä ja hyvän säänkestävyytensä ansiosta sekä ulkokäyttöön rakennusten julkisivujen ja sokkelin päällysteenä että sisäkäyttöön, seinien ja kattojen verhoiluun tai kosteiden tilojen verhoiluun. 4 ja 6 mm paksuja levyjä käytetään sisäkattojen, räystäiden ja parvekkeen alustan päällystelevynä tai seinärakenteissa, jossa levyihin ei kohdistu merkittävää kuormaa. 8 ja 10 mm paksuja levyjä käytetään seinärakenteiden päällystämiseen sekä sisällä että ulkona. 12, 15, 18 ja 20 mm paksuja levyjä voi käyttää sellaisissa rakenteissa, joihin kohdistuu suurehko kuorma, kuten lattiarakenteissa. TEKNISET TIEDOT Ominaisuus StoneREX Plus Basic sementtikuitulevy Arvo StoneREX Color Plus StoneREX Plus Suurin leveys* 1200 mm 1200 mm 1200 mm Suurin pituus* 2500 mm 2500 mm 2500 mm Levyn paksuus 4, 6, 8, 10, 12, 15, 18, 20 mm * 8, 10, 12mm* 11, 13 mm Paino kg/m kg/m g/m3 Vetolujuus taipuneena - pitkittäissuuntaan - poikittaissuuntaan min 13 MPa min 18 MPa min 13 MPa min 18 MPa min 13 MPa min 18 MPa Pakkasenkestävyys RL > 0,75 (25 sykliä) RL > 0,75 (25 sykliä) RL > 0,75 (25 sykliä) Absorptiokyky 24 tunnin liotuksessa Paloluokka reaktio tuleen Tulenkestävyys Lineaarinen piteneminen ilman suhteellisen kosteuden muuttuessa 35 %:sta 85 %:iin 20 C:n lämpötilassa Sähkökaaren kesto max 13% max 13% max 13% A1 palonkestävä A2 s1 d0 A2 s1 d0 paksuus 6mm / 6 minuutia paksuus 8 mm / 15 minuutia paksuus 10 mm / 16 minuutia paksuus 8 mm / 15 minuutia paksuus 10 mm / 16 minuutia enintään 0,2% enintään 0,2% enintään 0,2% paksuus 5mm / 142 sekuntia paksuus 8 mm / 213 sekuntia paksuus 10 mm / 236 sekuntia paksuus 11 mm / 15 minuutia paksuus 13 mm / 16 minuutia - - * Sementtikuitulevyn mitat vakiona ovat 1200 x 2500 mm ja 1200 x 3000 mm. Tilauksesta sahamme myös tilaajan tarvittaviin mittoihin. 1 StoneREX OY:ll on oikeus muutta tuotevalikoimaa Page 2

3 KÄSITTELY JA ASENNUS Levyt sahataan sopivan kokoisiksi sirkkelillä, jossa käytetään kovametalliterää jonka hampaiden väli on enintään 10 mm. Levyt sahataan viimeistelymättömältä puolelta käsin. Sahatut pinnat hiotaan ja päällystetään betonipinnoille sopivalla maalilla tai lakalla. Ruuvinreiät porataan kovametalliporalla kivisiroiteella päällystetyltä puolelta käsin. Levyt kiinnitetään ruostumattomilla ruuveilla tai niiteillä halkaisijalta vähintään 4,2 mm, ennakkoon poratun reiän halkaisijan tulee olla kooltaan 1,5 kertaa kiinnitysruuvin tai niitin halkaisija, kuitenkiin vähintään 8mm. Käydettäessä StoneREX siipikairaruuveja ei tarvitse porata etukäteen asennusreikiä. Liikuntasaumoissa käytetään sopivaa saumanauhaa tai metallisia sauma- ja kulmalistoja. Laajojen pintojen vaakasaumoissa kannattaa käyttää suojapeltiä. Ruuveja ei kiristetä liikaa ja ruuvin kanta ei saa upota levyyn, eli levylle jätetään liikuntavaraa. Levyja asennettaessa ei käytetä uppokantaruuveja. Jotta ruuvin kanta olisi samassa tasossa levyn kanssa, voidaan tarvittaessa porata etukäteen leveämpi ura ruuvin kantaa varten (kuva 3). Levyjä asennettaessa aloitetaan ruuvien kiinnitys levyn keskeltä. Ruuvien kiinnitys lopetetaan levyn kulmissa. Levyä asentaessa täytyy otta huomioon että levy ei saa olla märkä tai kostea. Normaalioloista poikkeavissa tilanteissa (lasiset julkisivut, kasvihuoneet, jatkuvasti erittäin kosteat tilat tai erittäin nopeasti muuttuvaan ympäristöön asennettavat rakenteet) liikuntasaumojen määrä sekä kiinnitysruuvin ja sitä varten ennakkoon poratun reiän koko suunnitellaan erikseen. ASENNUSVAIHDOEHDOT Page 3

4 ASENNUSTARVIKKEET StoneREX ulkoverhouslevyjen asennukseen käytetään rst-ruuveja. Usein pestäviin ja kosteiden pintojen asennuksessa suosittelemme käyttää kumitiivisteisiä ruuveja. Kupukantaisia ruuveja 4,2x40 mm käytetään levyjen kiinnittämiseen puukoolaukseen. Ruuvi takaa varman asennuksen ja korkean ulosvetolujuuden StoneREX siipikairaruuvi 4,8 x 40 puukoolaukseen. Porakärjen siivet kairaavat reiän sementtilevyyn. Levyihin ei tarvitse porata ruuvinreikiä erikseen. Porakärjellä varustettu ruostumaton ruuvi 4,8 x 32mm metallikoolaukselle. Torx-kärki ruuvien asennukseen Kovametalliterä asennusreikien poramiseen levyihin Solumuovitiiviste liikuntasaumoihin. Tiivisteen sävyt musta ja valkoinen. Mitat 50x1mm. Tiivistenauha on laitettavaa koolaukselle levyn alle riippumatta siitä mikä on koolaus (puu, metalli, alumiini) Page 4

5 Liikkuvissa saumoissa käytetään sopivan Liikkuvissa saumoissa käytetään sopivan sävyisiä sävyisiä saumasaumaja kulmalistoja. ja kulmalistoja. Vakiona Vakiona tarjoamme tarjoamme 8 sävyä, sävyä, tilattavissa tilattavissa on on kaikki kaikki RALvärikartan RAL - värikartan sävyt. sävyt. a- ulkokulmalista b- a- ulkokulmalista sisäkulmalista c- b- suojapelti sisäkulmalista d- c- suojapelti pystysaumalist d- pystysaumalista a. Ulkokulmalista b. Vaakalista/ suojapelti d. Pystylista Page 5

6 TUULETTUVA JULKISIVU StoneREX Plus julkisivulevyjä käytetään lähinnä pien- ja kerrostalojen sekä julkisten rakennusten ja teollisuus- ja varastorakennusten julkisivujen uudis- ja korjausrakentamisessa. Tuulettuvassa julkisivussa kiinnitetään levyt rimoille, jättäen levyn ja lämpöeristeen välille vähintään 25mm tuuletusrako, josta poistuu rakenteiden ylimääräinen kosteus. Näin suojataan seinän rakennetta ja rakenteen kestävyys ulkolämpötilan vaihtelua vasten kasvaa. 2. Lämpöeriste 3. Tuulensulku 4. Tuuletusväli vähintään 19 mm 5. Solumuovi - tai EPDM tiiviste 6. StoneREX ulkoverhouslevy 7. Ruuvi Rimoitukseen käytetään painekyllästettyä puuta, suosittelemme myös palosuojamaalin käyttöä. Alarungon koolausväli voi olla pienempi jos on vaara levyjen vaurioitumiselle. Pystyrimojen välit täytyy säätä StoneREX julkisivulevyn sauman mukaan. Ruuveja asentaessa täytyy välttää liian pientä väliä ja kireää kiinnitystä, levyille jätetään liikuntavaraa. Levyn kiinnitysruuvien asennus aloitetaan keskeltä ja lopetetaan kulmaruuveilla. Sahatut pinnat täytyy maalata sopivan sävyisellä maalilla. Suosittelemme käyttämään vaakasaumoissa suojapeltiä tai päällystää levyn sisäpinta maalilla tai lakalla. Riittävän tuuletuksen varmistukseksi julkisivulevyjen vaakasuuntainen tuuletusväli vähintään 20mm. Vettyneet ja kosteat levyt täytyy kuivata ennen asennusta! Page 6

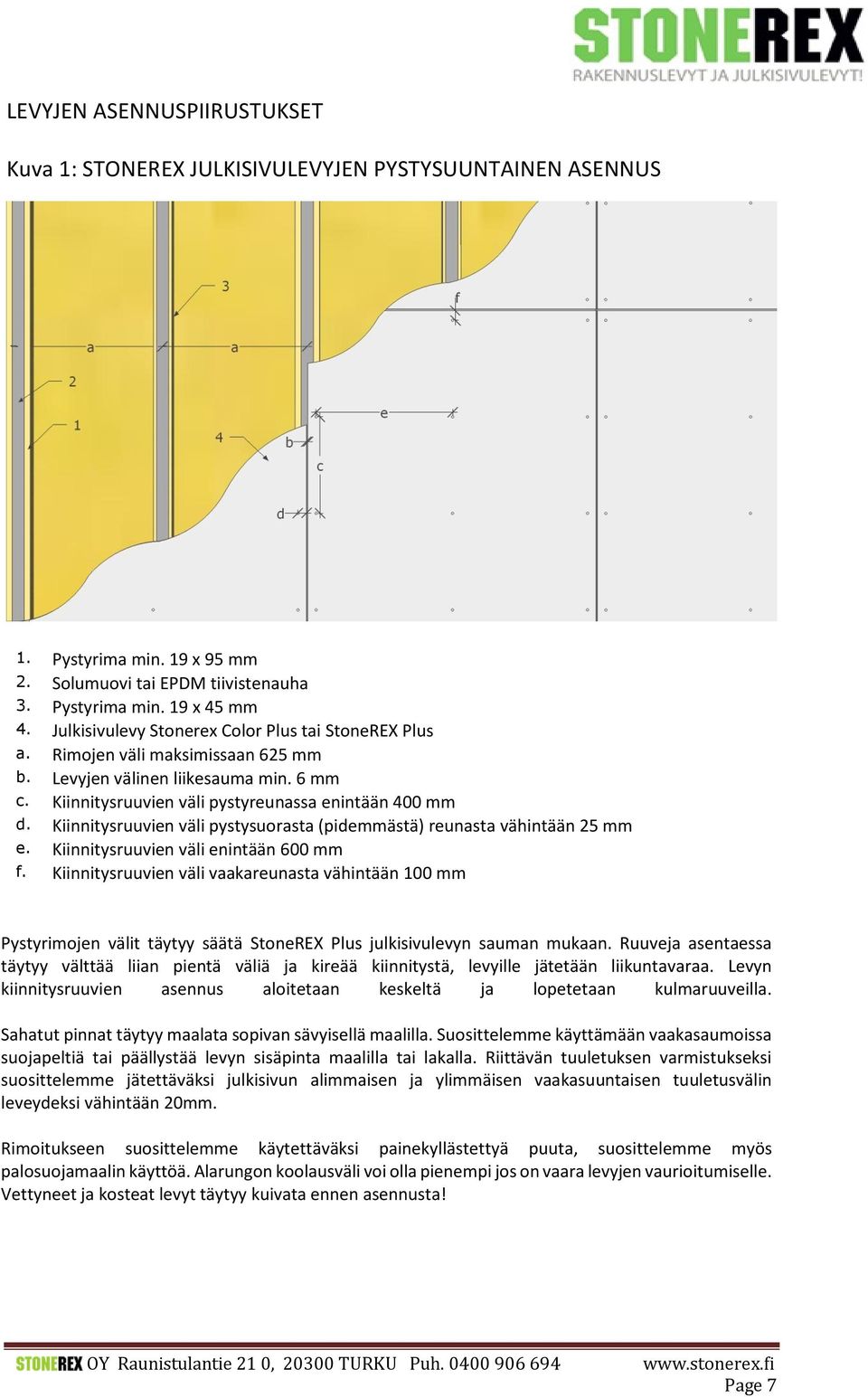

7 LEVYJEN ASENNUSPIIRUSTUKSET Kuva 1: STONEREX JULKISIVULEVYJEN PYSTYSUUNTAINEN ASENNUS 1. Pystyrima min. 19 x 95 mm 2. Solumuovi tai EPDM tiivistenauha 3. Pystyrima min. 19 x 45 mm 4. Julkisivulevy Stonerex Color Plus tai StoneREX Plus a. Rimojen väli maksimissaan 625 mm b. Levyjen välinen liikesauma min. 6 mm c. Kiinnitysruuvien väli pystyreunassa enintään 400 mm d. Kiinnitysruuvien väli pystysuorasta (pidemmästä) reunasta vähintään 25 mm e. Kiinnitysruuvien väli enintään 600 mm f. Kiinnitysruuvien väli vaakareunasta vähintään 100 mm Pystyrimojen välit täytyy säätä StoneREX Plus julkisivulevyn sauman mukaan. Ruuveja asentaessa täytyy välttää liian pientä väliä ja kireää kiinnitystä, levyille jätetään liikuntavaraa. Levyn kiinnitysruuvien asennus aloitetaan keskeltä ja lopetetaan kulmaruuveilla. Sahatut pinnat täytyy maalata sopivan sävyisellä maalilla. Suosittelemme käyttämään vaakasaumoissa suojapeltiä tai päällystää levyn sisäpinta maalilla tai lakalla. Riittävän tuuletuksen varmistukseksi suosittelemme jätettäväksi julkisivun alimmaisen ja ylimmäisen vaakasuuntaisen tuuletusvälin leveydeksi vähintään 20mm. Rimoitukseen suosittelemme käytettäväksi painekyllästettyä puuta, suosittelemme myös palosuojamaalin käyttöä. Alarungon koolausväli voi olla pienempi jos on vaara levyjen vaurioitumiselle. Vettyneet ja kosteat levyt täytyy kuivata ennen asennusta! Page 7

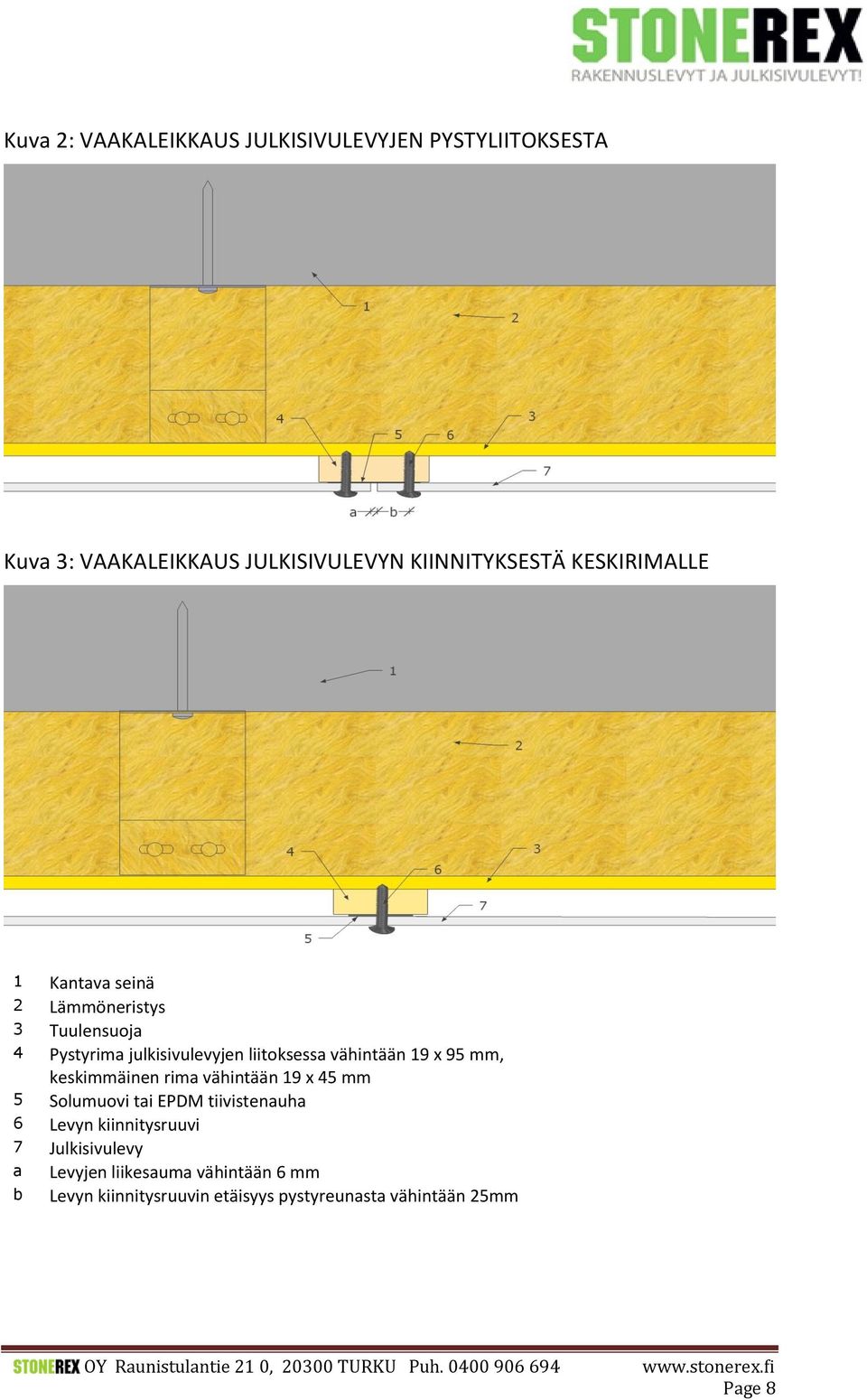

8 Kuva 2: VAAKALEIKKAUS JULKISIVULEVYJEN PYSTYLIITOKSESTA Kuva 3: VAAKALEIKKAUS JULKISIVULEVYN KIINNITYKSESTÄ KESKIRIMALLE 1 Kantava seinä 2 Lämmöneristys 3 Tuulensuoja 4 Pystyrima julkisivulevyjen liitoksessa vähintään 19 x 95 mm, keskimmäinen rima vähintään 19 x 45 mm 5 Solumuovi tai EPDM tiivistenauha 6 Levyn kiinnitysruuvi 7 Julkisivulevy a Levyjen liikesauma vähintään 6 mm b Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 25mm Page 8

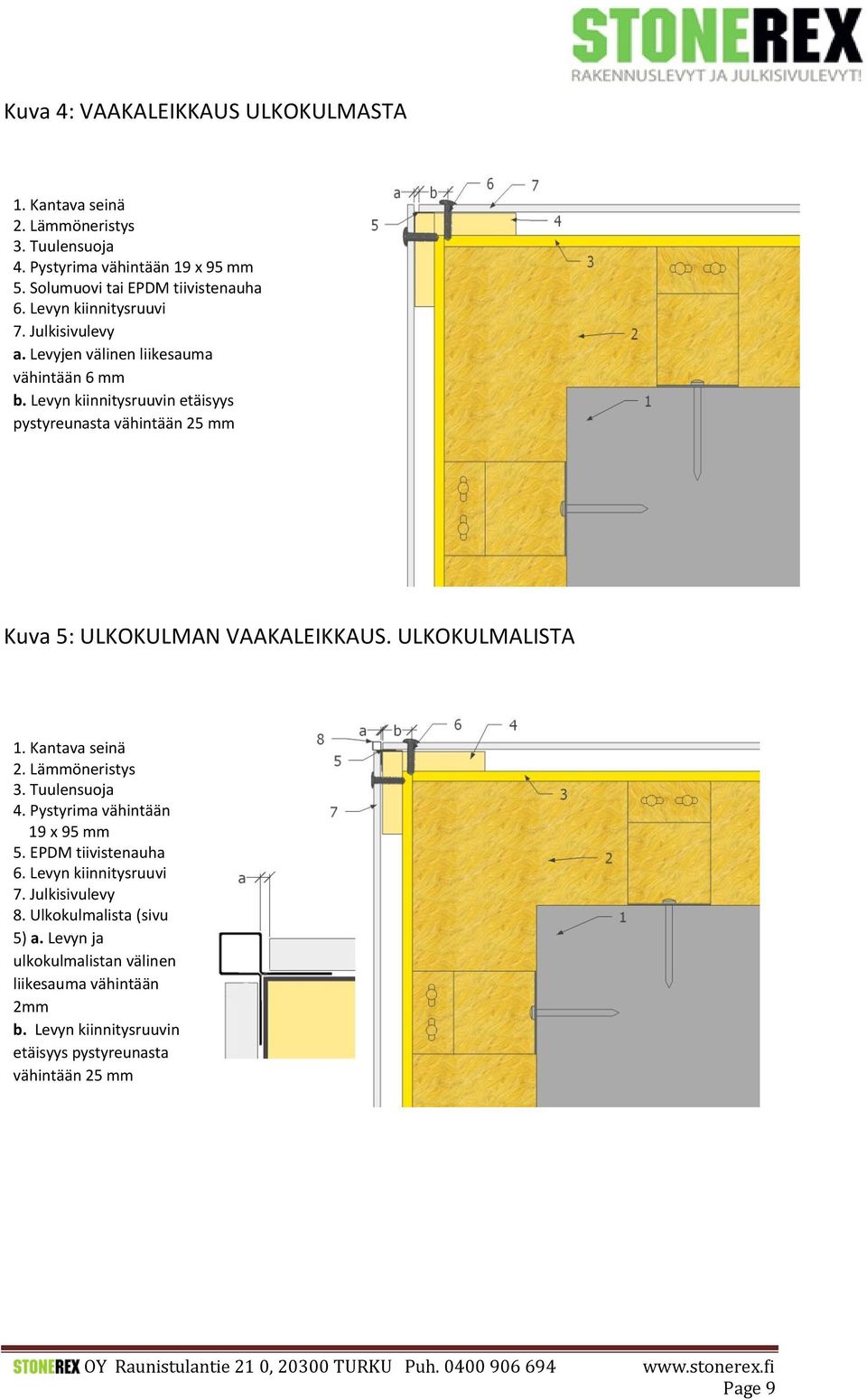

9 Kuva 4: VAAKALEIKKAUS ULKOKULMASTA 4. Pystyrima vähintään 19 x 95 mm 5. Solumuovi tai EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 25 mm Kuva 5: ULKOKULMAN VAAKALEIKKAUS. ULKOKULMALISTA 4. Pystyrima vähintään 19 x 95 mm 5. EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy 8. Ulkokulmalista (sivu 5) a. Levyn ja ulkokulmalistan välinen liikesauma vähintään 2mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 25 mm Page 9

10 Kuva 6: SISÄKULMAN VAAKALEIKKAUS 4. Pystyrima vähintään 19x 95mm 5. Solumuovi tai EPDM tiivistenauha, mitä voi käyttää sisäkulmalistan kanssa (sivu 5) 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn ja pysturimoituksen välinen liikesauma vähintään 6 mm Kuva 7: IKKUNAN VAAKALEIKKAUS Saa käyttää ulkokulmalistaa, katso sivu 9 4. Pystyrima vähintään 19 x 95mm 5. Solumuovi tai EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy 8. Höyrynsulkuteippi 9. Ikkuna a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 25 mm c. Levyn ja ikkunan välinen liikesauma vähintään 6 mm Huom.! Uusien ikkunoiden asennuksen yhteydessä täytyy seurata myös ikkunan valmistajan ohjeita. Page 10

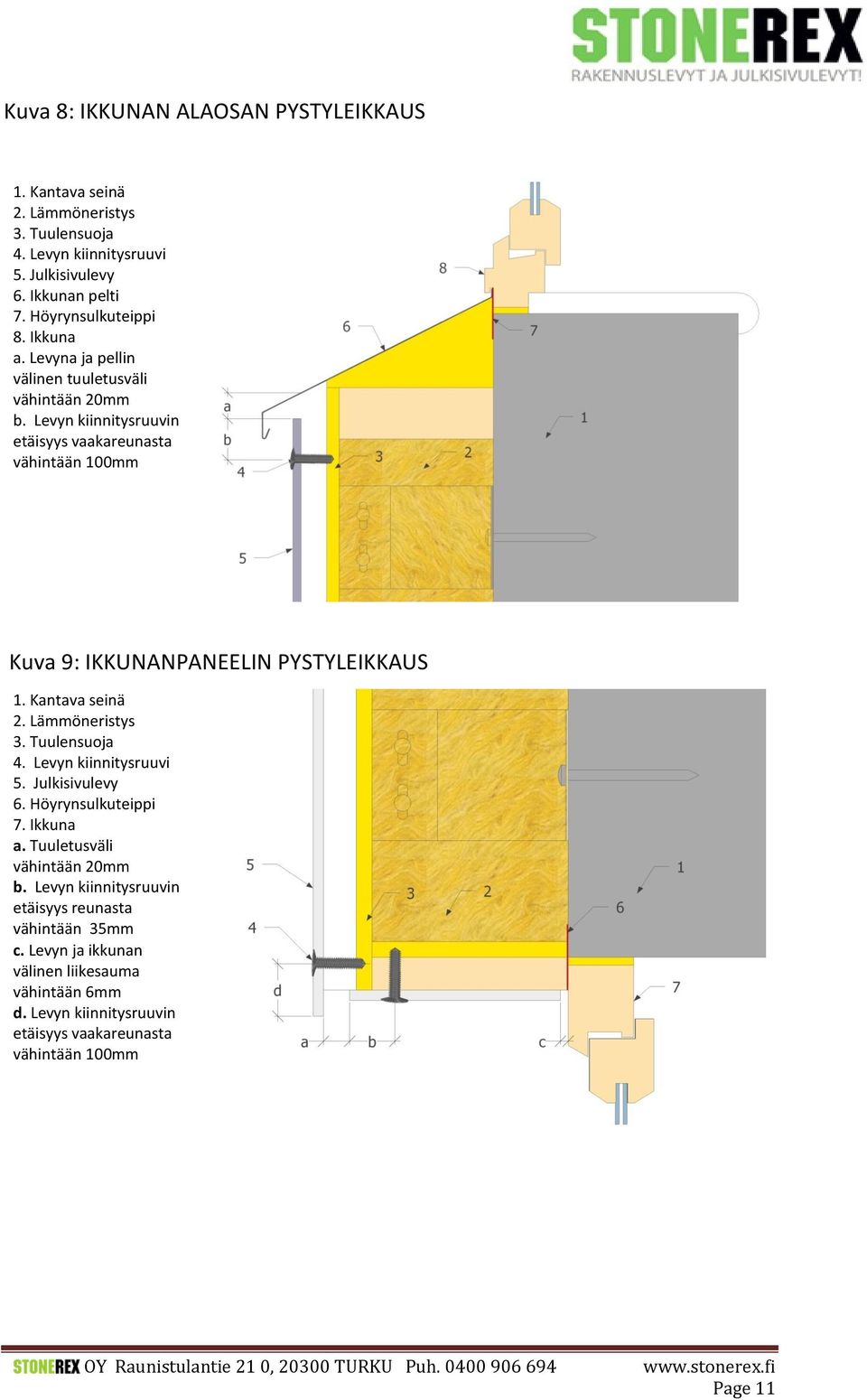

11 Kuva 8: IKKUNAN ALAOSAN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Ikkunan pelti 7. Höyrynsulkuteippi 8. Ikkuna a. Levyna ja pellin välinen tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Kuva 9: IKKUNANPANEELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Höyrynsulkuteippi 7. Ikkuna a. Tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys reunasta vähintään 35mm c. Levyn ja ikkunan välinen liikesauma vähintään 6mm d. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Page 11

12 Kuva 10: VAAKASUUNTAINEN LIIKESAUMA: PYSTYLEIKKAUS 4. Pystysuuntainen tuuletusväli vähintään 19mm 5. EPDM tiivistenauha 6. Levyn kiinnitysruuvi 7. Julkisivulevy a. Levyjen välinen liikesauma vähintään 6 mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Suositelemme käyttämään vaakasuuntaisissa liikesaumoissa suojapeltiä tai päällystämään levyn sisäpinta lakalla tai maalamalla. Kuva 11: SOKKELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Hyönteisverkko 7. Perusta a. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm b. Tuuletusväli vähintään 20mm Page 12

13 Kuva 12: SOKKELIN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Hyönteisverkko 7. Perusta a. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm b. Tuuletusväli vähintään 20mm StoneREX sementtikuitulevyn voi asentaa suoraan kosketukseen maahan. Sokkelilevyn tuuletuksen vuoksi suosittelemme jättämään maan ja levyn väliin tuuletusväliä 20 mm. Kuva 13: RÄYSTÄÄN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy 6. Räystäs a. Tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm Page 13

14 Kuva 14 : RÄYSTÄÄN PYSTYLEIKKAUS 4. Levyn kiinnitysruuvi 5. Julkisivulevy a. Tuuletusväli vähintään 20mm b. Levyn kiinnitysruuvin etäisyys vaakareunasta vähintään 100mm. Kuva 14: PYSTYSAUMAN VAAKALEIKKAUS SAUMALISTALLA 1. Pystysaumalista a. Liikesauma vähintään 12mm (pystyriman suositeltava leveys vähintään 120mm) b. Levyn kiinnitysruuvin etäisyys pystyreunasta vähintään 35mm Levyn kiinitysruuvin etäisyys: 1. Pystysaumalista a. Liikesauma vähintään 12mm(pystyriman suositeltava leveys vähintään 100mm) b. Levyn kiinnitysruuvin etaisuus reunasta vähintään 25mm Page 14

15 Kuva 16: PUUKOOLAUS 150mm LÄMPÖERISTEELLÄ 2. Lankku 50x100mm, väli 600mm 3. Lämmöneriste 100mm 4. Rima 50x50mm, väli 600mm 5. Lämmöneriste 50mm 6. Tuulensuoja 7. Pystyrima levyjen liitoskohdissa vähintään 19 x 95mm 8. Solumuovi tai EPDM tiivistenauha 9. Pystyrimoitus levyn keskellä vähintään 19 x 45mm 10. StoneREX Plus-, StoneREX Color Plus ulkosivulevy tai sementtikuitulevy. Page 15

16 Kuva 17: KATTOLEVYJEN ASENNUS 1. Kattolevyn rima levyjen liitoskohdissa vähintään 25x100mm 2. Kattolevyn rima levyn keskellä vähintään 25x75mm 3. Solumuovi tai EPDM tiivistenauha 4. StoneREX kattolevy a. Kattolevyn rimojen välit maksimissa 420mm b. Kattolevyn kiinnitysruuvin etäisyys kapeammasta reunasta vähintään 100mm c. Kattolevyjen liikesauma vähintään 6mm d. Kattolevyn etäisyys pidemmästä reunasta vähintään 25mm e. Kattolevyjen kiinnitysruuvien välit maksimissa 400mm Page 16

17 VARASTOINTI JA KÄSITTELY Levyja saa varastoida päällekkäin, rimojen päälle. Riman pituus ei saa olla lyhyempi kuin levyn leveys. Rimojen väli toisistaan voi olla enintään 800mm. Levyt kannetaan pystyasennossa (kuva 1). Levyt täytyy suojata sateelta ja pölyltä. Levyt täytyy suojata maan kosteudelta. Älä varastoi levyjä reunoille (kuva 2). StoneREX tehtaalla suojataan levyt pölyltä suojakalvolla. Levyja kuljettaessa täytyy huomioida, että levyt olisivat suojattuja myös sateelta. Työmaalla täytyy suojata levyja pölyltä ja kosteudelta. Päällekäin voi varastoida ainoastaan päällystämättömiä StoneREX sementtikuitulevyjen pakkauksia. Pakkauksesta levyä ottaen ei voi sitä vetää pitkin alimaista levyä. Poistettua levyjen väliset suojakalvot, ei voi asettaa levyjä takaisiin päällekäin ilman kalvoja. Vettyneet ja kosteat levyt täytyy ennen asennusta kuivata ja tarvittaessa puhdistaa. VERHOUSLEVYN SÄVY Kivisiroitteella päällystettyjen StoneREX Plus levyjen osalta täytyy ottaa huomioon, että kivimurskeen sävy voi erota tuotanto erien yhteydessä. Niinpä suositelemme käyttämään ulkoverhouksessa saman erän ulkosivulevyjä, tilattaessa ne kerrallaan. Jo asennettujen levyjen sävy voi hieman muuttua pitkän ajan kuluessa UV-säteilystä ja ympäristövaikuteista johtuen. STONEREX ULKOVERHOUSLEVYJEN HUOLTO StoneREX ulkoverhouslevyt tarvitsevät vähästä huoltoa. Vähintään kerran vuodessa kannattaa tarkistaa liikesaumat, kiinnitykset ja tuuletusvälit. Oikean aikainen virheiden ja ongelmien poisto pidentää ulkosivun elinikää. Levyjen sävy voi hieman muuttua ympäristövaikutuksista johtuen. Levyjä voi puhdistaa vedellä lisäämällä puhdistusaineita jotka ei jätä jälkiä eikä vahingoita levyjä. Älä käytä abrasiivisia puhdistusaineita. Luonnonkivisirotteellä päällystettyjä levyjä voi puhdistaa käyttäen painepesua. Painepesun yhteydessä täytyy kuitenkin huomioida ettei käytetä liian korkeaa painetta. Likaisten levyjen puhdistukseen voi käyttää myös 10% etikkahapon liuosta. Maalattujen StoneREX Color Plus julkisivulevyjen painepesu ei ole suositeltava. Jäkälän saa poistaa käyttäen hypokloriitia tai 2,5% benzaloliumia. Älä anna puhdistusaineen kuivata ennen kun olet sen poistanut vedellä. Page 17
