1 Pekka Honkonen Aurinkosähköjärjestelmä osana omakotitalon energian hankintaa Metropolia Ammattikorkeakoulu Insinööri (AMK) Sähkötekniikka / sähkövoimatekniikka Insinöörityö

2 Tiivistelmä Tekijä Otsikko Sivumäärä Aika Pekka Honkonen Aurinkosähköjärjestelmä osana omakotitalon energian hankintaa 26 sivua + 1 liite Tutkinto Insinööri (AMK) Koulutusohjelma Sähkötekniikan koulutusohjelma Suuntautumisvaihtoehto Sähkövoimatekniikka Ohjaaja Lehtori Osmo Massinen Tässä insinöörityössä perehdyttiin aurinkosähköjärjestelmiin. Aurinkosähköjärjestelmät ovat Suomessa aika harvinaisia verrattuna esimerkiksi Keski-Eurooppaan, mutta ne ovat yleistymässä. Teoriaosiossa perehdyttiin aurinkosähköjärjestelmän teoriaan, laitteistoon, viranomaismääräyksiin ja tulevaisuuden näkymiin. Työssä tarkasteltiin aurinkosähköjärjestelmän kannattavuutta osana omakotitalon sähkönjakelujärjestelmänä Keski-Suomessa. Työn tarkoitus ei ollut suunnitella toteutettavaa valmista järjestelmää. Työn tuloksena saatiin kattava kuva aurinkosähköjärjestelmistä. Työssä tarkasteltavaan omakotitaloon aurinkosähköjärjestelmä ei taloudellisesti ole kannattava investointi, koska sähkönkulutus on vähäistä. Omakotitaloissa sähköä kuluu eniten lämmitykseen ja käyttöveden lämmittämiseen, mutta tarkasteltavassa kohteessa nämä on toteutettu eri järjestelmällä. Oikeanlaiseen kohteeseen ja mitoituksella järjestelmä on varteenotettava vaihtoehto osa sähkönjakelujärjestelmää. Avainsanat aurinkosähkö, aurinkosähköjärjestelmät, uusiutuva energia.

3 Abstract Author Title Number of Pages Date Pekka Honkonen A Solar Power System as Part of a Detached House Energy Purchase 26 pages + 1 appendix 13 December 2016 Degree Bachelor of Engineering Degree Programme Electrical Engineering Specialisation option Electrical Power Engineering Instructor Osmo Massinen, Senior Lecturer In this work, solar power systems were studied. Solar power systems are rarer in Finland than in central Europe but the systems are becoming more common all the time. The theory section familiarizes with the solar power system theory, equipment, regulatory provisions and future prospect. The study examines the profitability of solar power system as part of a detached house electricity distribution system in central Finland. The purpose was not the implementation of the system. The result is information about solar power systems. For the detached house of this study, solar electrical systems are not economically worthwhile investment because the power consumption is low. In detached houses, electricity is used mostly for heating and hot water, but at the present, these have been implemented with different systems in the target house. With the right dimensioning for the right target, the system can be a viable option as part of the electricity distribution system. Keywords solar power, solar power system, renewable energy

4 Sisällys Lyhenteet 1 Johdanto 1 2 Aurinkosähköjärjestelmän toimintaperiaate 2 3 Aurinkosähköjärjestelmän valinta 4 4 Aurinkosähköjärjestelmän suunnittelu 6 5 Aurinkosähköjärjestelmän pääkomponentit Aurinkopaneelit Aurinkopaneeleiden sijoittaminen ja kiinnittäminen Aurinkopaneeleiden kytkeminen Verkkoinvertteri Johtojärjestelmät ja kaapelointi Aurinkopaneelijärjestelmän maadoitus 18 6 Aurinkosähköjärjestelmät tulevaisuudessa 21 7 Aurinkosähköjärjestelmä vaikutus omakotitalon energian hankintaan 23 8 Yhteenveto 25 Lähteet 26 Liitteet Liite 1. Mikrotuotantolaitoksen verkkoon liittämislomake

5 Lyhenteet ja termit kwp Aurinkosähköjärjestelmän yhteydessä käytetty tehon yksikkö (kilowattipeak). Kuvaa huipputehoa, joka saadaan optimaalisissa olosuhteissa tuotettua. Mikrotuotanto Sähköntuotanto pääasiallisesti omaan käyttöön. Off-Grid Off-grid-järjestelmät ovat yleisestä sähkönjakelujärjestelmästä erotettuja järjestelmiä. On-Grid On-grid-järjestelmät toimivat yleisen sähkönjakelujärjestelmän rinnalla. Smart Grid Älykäs sähköverkko, joka liittää yhteen ohjattavia sähkökuormia, ja tuotantoa sekä hetkellisiä kuormia ja vaihtelevaa tuotantoa. Toiminnallinen maadoitus Järjestelmän, laitteen tai jonkin kohdan maadoittamin muussa kuin sähköturvallisuustarkoituksessa.

6 1 1 Johdanto Insinöörityön aiheena on perehtyä aurinkosähköjärjestelmiin ja tarkastella aurinkosähköjärjestelmän hyödyllisyyttä ja kannattavuutta osana omakotitalon sähkönjakelujärjestelmää. Suomessa aurinkosähköjärjestelmät eivät ole kovin yleisiä verrattuna esimerkiksi Keski-Eurooppaan, mutta ne ovat yleistyneet ja tulevat yleistymään vuosi vuodelta. Teoriaosiossa perehdytään aurinkosähköjärjestelmiin, ja tarkasteluosiossa tutkitaan järjestelmää keskikokoisessa omakotitalossa. Aiheen perimmäisenä tarkoituksena ei ole tehdä toteutettavaa suunnitelmaa. Saatujen tietojen ja tulosten pohjalta järjestelmä voidaan toteuttaa myöhemmin tai soveltaa sitä järjestelmien edelleen kehittyessä.

7 2 2 Aurinkosähköjärjestelmän toimintaperiaate Aurinkojärjestelmän toiminta perustuu auringosta tulevaan kokonaissäteilyyn. Kokonaissäteily muodostuu auringosta suoraan tulevasta säteilystä ja hajasäteilystä. Hajasäteily on ilmakehän ja pilvien heijastamaa sekä maasta heijastuvaa säteilyä. Aurinkopaneeleille ei ole väliä, onko säteily suoraa vai hajasäteilyä. Suomessa säteily jakaantuu suunnilleen puoliksi suoran ja hajasäteilyn suhteen. [1.] Auringonsäteily koostuu fotoneista eli hiukkasista, jotka kuljettavat auringon säteilyenergiaa. Fotonien osuessa aurinkokennoihin, ne luovuttavat energiansa kennojen positiivisille ja negatiivisille varauksenkuljettajille. Varauksenkuljettavat pääsevät vapaasti liikkumaan kennossa. Aurinkokenno koostuu p- ja n-puolijohdemateriaalista, jotka eroavat toisistaan atomien varausjakaman suhteen. Eroavaisuuden johdosta kennon sisälle muodostuu sähkökenttä, joka vie auringonvalon vapauttamat negatiiviset ja positiiviset varauksenkuljettajat eri suuntiin kennossa. Varauksenkuljettajat kulkeutuvat ulkoiseen piiriin, jolloin piiriin syntyy virtapiiri. Paneeleista muodostuva sähkövirta on tasavirtaa. Kuvassa 1 on havainnollistettu toimintaa. [1.] Kuva 1. Aurinkopaneelin toimintaperiaate [2].

8 3 Aurinkopaneeleiden sijainti ja kallistuskulma vaikuttavat kokonaissäteilyn määrään. Säteily määrä Etelä-Suomessa on samaa luokkaa kuin Pohjois-Saksassa, mutta se jakaantuu eri lailla vuodenaikojen mukaan. Suomessa jakaantuminen keskittyy enemmän kesäkaudelle, kun taas etelämmässä jakaantuminen tapahtuu tasaisemmin eri vuodenajoille. Kuvassa 2 on esimerkkinä 5 kwp:n järjestelmän sähköntuotto kolmella paikkakunnalla Suomessa. [3.] Kuva 2. Auringon säteilyn määrä ja jakaantuminen [3].

9 4 Kallistuskulmalla voidaan lisätä hyödynnettävän säteillyn määrää noin prosenttia verrattuna vaakasuoraan asennukseen. Suomessa ilmatieteen tutkimuksien mukaan vaakasuoralle pinnalle tuleva säteilymäärä on Helsingissä noin 980 kwh/m² ja Sodankylässä noin 790 kwh/m². Optimaalinen kallistuskulma on 45 astetta kohtisuoraan etelään. [4.] 3 Aurinkosähköjärjestelmän valinta Aurinkosähköjärjestelmät ovat verkkoon liittämättömiä (Off-Grid) tai verkkoon kytkettyjä (On-grid) järjestelmiä. Verkkoon kytkemättömät järjestelmät soveltuvat kohteisiin, joissa ei voi helposti liittyä sähkönjakeluverkostoon. Yleisimmät kohteet ovat kesäasuntoja saarissa ja muilla syrjäisimmillä alueilla. Verkkoon kytkemätön järjestelmä vaatii akuston, mikäli kulutus ja tuotanto eivät ole samanaikaista. Kuvassa 3 on esitetty verkkoon kytkemättömän aurinkosähköjärjestelmän laitteisto. Paneeleiden ja akuston väliin asennetaan lataussäädin, joka valvoo akuston latautumista optimaalisella tavalla. Akustolla voidaan ottaa suoraan virtaa tasavirtaa käyttäviin laitteisiin, mutta vaihtovirtaa käyttävien laitteiden ja akuston väliin tarvitaan invertteri, joka muuntaa tasavirran vaihtovirraksi. [4.]

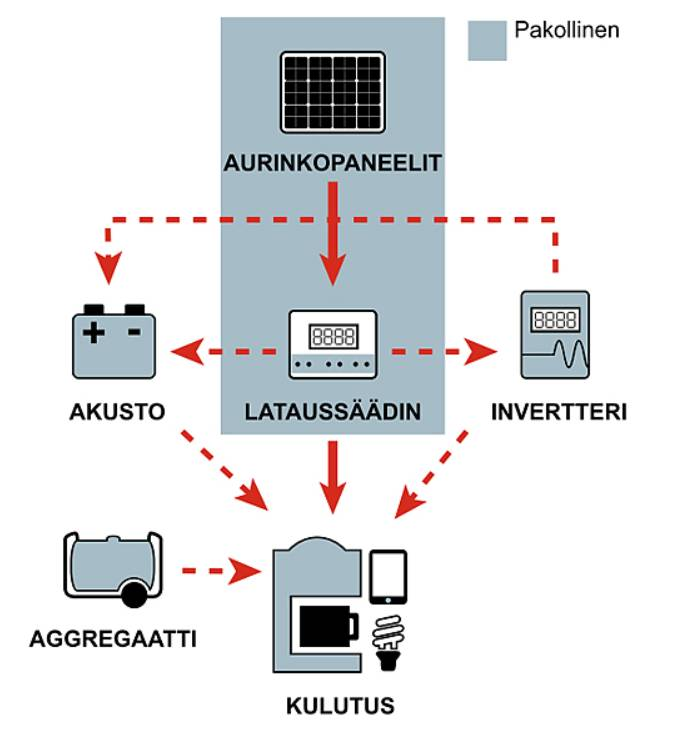

10 5 Kuva 3. Verkkoon kytkemättömän järjestelmän kaaviokuva [4]. Verkkoon liitetyssä aurinkosähköjärjestelmässä mahdollinen ylimääräinen sähkö siirtyy valtakunnan sähköverkkoon, kun taas verkkoon liittämättömissä järjestelmissä ylimääräinen sähkö varastoidaan akustoihin. Invertterin avulla tasasähkövirta muutetaan sähköverkon vaatimuksien mukaiseksi. Mitoitukseltaan alle 3 kwp:n järjestelmät asennetaan yksivaiheiseksi ja yli 3 kwp:n kolmivaiheiseksi. Suurin hyöty saavutetaan kolmivaiheisella järjestelmällä, koska tällöin pystytään syöttämään kaikkia vaiheita. Suuret laitteet, kuten kiukaat, lämminvesivaraajat ja liedet ovat yleisesti kytketty kolmelle vaiheelle, jolloin kolmivaihejärjestelmää pystytään hyödyntämään tehokkaasti. Verkkoon liitetyssä järjestelmässä on pakollista turvakytkin invertterin ja sähkökeskuksen välillä. Turvakytkimen pitää olla paikassa, johon on esimerkiksi sähköyhtiöllä vapaa pääsy. Invertteri voi olla lukitussa paikassakin. Varjoinen, viileä, kuiva, ilmava ja suojaisa paikka on hyvä invertterille. Tällainen paikka on esimerkiksi autotalli, tekninen tila tai jokin varasto. Invertteri pitää sisällään pientalojärjestelmissä vaadittavat suojauslaitteet. Kuvassa 4 on esitetty verkkoon kytketyn järjestelmän kaaviokuva. [4.]

11 6 Kuva 4. Verkkoon kytkemättömän järjestelmän kaaviokuva [4]. 4 Aurinkosähköjärjestelmän suunnittelu Aurinkosähköjärjestelmän hankinta mielletään monimutkaiseksi prosessiksi, mutta todellisuudessa se on helppo toteuttaa. Joitakin asioita kannatta kuitenkin ottaa huomioon suunniteltaessa järjestelmän hankintaa. Markkinoilla on yrityksiä, jotka toteuttavat kohteensa lupasioista käyttöönottoon. Omakotitalouksiin asennettavat järjestelmät kuuluvat mikrotuotannon piiriin, mikä tarkoittaa, että tuotanto on ensisijaisesti tarkoitettu omaan käyttöön. Mahdollinen ylijäämäsähkö siirretään sähkömittarin kautta valtakunnan sähkönjakeluverkostoon. Mikrotuotantoa ovat siis lähinnä yksityisten kuluttajien tai yritysten hankkimat pienet sähköntuotantolaitokset, jotka liitetään kulutuskohteensa sähköjärjestelmään. Yleisimpiä tuotantolaitostyyppejä ovat tällä hetkellä tuulivoimalat, aurinkovoimalat sekä hyvin pienet biopolttolaitokset. [5.] Järjestelmää suunniteltaessa on hyvä ottaa ensimmäiseksi yhteyttä kunnan rakennusvalvontaan ja selvittää, millaisia lupia järjestelmä vaatii. Vaatimukset vaihtelevat kunnittain. Kaavamääräyksistä riippuen voidaan vaatia rakennuslupa tai toimenpidelupa. Kaava-alueen ulkopuolella yleisesti riittää pelkkä toimenpidelupa. [5.]

12 7 Rakennusvalvonnasta saadun luvan jälkeen seuraava toimenpide on olla yhteydessä alueen sähköverkonhaltijaan. Tämä kannattaa ehdottomasti suorittaa ennen järjestelmän hankintaa, koska tällöin pystytään varmistumaan järjestelmän soveltuvuudesta liittymispaikkaan. Käyttöönotto saattaa aiheuttaa muutostöitä sähköverkkojärjestelmään. [5.] Tehtäessä järjestelmä osaksi valtakunnanverkkoon täytyy verkonhaltijan kanssa tehdä tuotantoa koskeva verkkopalvelussopimus. Tällä laajennetaan normaali kulutusta käyttävä sopimus myös tuotantoa koskevaksi. [5.] Järjestelmän pitää täyttää kaikki tekniset vaatimukset. Vaatimuksilla varmennetaan sähkön laadun soveltuvuus ja häiriöttömyys muiden laitteiden kannalta. Lisäksi järjestelmä ei saa vaarantaa sähköverkon yhteydessä työskentelevien ihmisten turvallisuutta. [5.] Tuotantolaitoksen ollessa yli 100 kva tulee järjestelmään varustaa erillisellä mittauksella. Alle 100 kva:n järjestelmiin riittää kohteen etäluettava mittari, joka mittaa verkosta otetun ja verkkoon syötetyn energian. Vastuu verkosta otetun ja verkkoon syötetyn energian mittaamisesta on verkonhaltijalla. Mittari on verkonhaltijan omaisuutta, ja hän huolehtii sen luennasta. [5.] Järjestelmän täyttäessä sille asetetut vaatimukset on tuottajalla oikeus liittää järjestelmä sähköverkkoon. Tuottajalla on myös oikeus siirtää sähköenergiaa verkkoon, kun liityntä ja mittaus täyttävät niille asetetut vaatimukset. Tämä vaatii ostajan, joka ostaa verkkoon syötetyn sähköenergian. [5.] Aurinkosähköjärjestelmää liitettäessä sähkönjakeluverkkoon rinnan ja käytettäessä sitä osana sähkönjakelua pitää sen täyttää tietynlaiset tekniset vaatimukset. Tällä tavoin varmistetaan turvallinen ja häiriötön käyttö eikä rikota muiden sähkökäyttäjien sähkölaitteita. Tuotantolaitos ei saa kytkeytyä yleiseen sähköverkkoon, ellei verkon jännite ja taajuus ole asetteluarvojen sisäpuolella. Jos järjestelmä kytketään ilman kaksoiskytkentämahdollisuutta, pitää sen mahdollisen jakeluverkon ollessa kaatunut katkaista syöttö myöskin. Tässä tapauksessa aurinkojärjestelmää ei voida hyödyntää varavoimajärjestelmänä, vaikka silloin siitä käytännössä saataisiin suuri apu. Jos järjestelmää halutaan käyttää mahdollisena varavoimajärjestelmänä, pitää järjestelmään asentaa kaksoiskytkentä-

13 8 mahdollisuus, jossa toisella kytkennällä tuotantolaitos toimii verkon kanssa rinnan ja toisella täysin omana järjestelmänä eli verkosta erotettuna saarekkeena. Hyödynnettäessä järjestelmää varavoimana on järjestelmänä pystyttävä ehdottomasti erottamaan sähkönjakeluverkosta, koska se olisi iso turvallisuusriski mahdollisien korjaus- ja huoltotöiden suorittajille. [5.] Mikään sähköä tuottava laitteisto ei saa aiheuttaa häiriötä verkkoon eikä muihin sähköasennuksiin. Sähköntuotantolaitoksen haltija on vastuussa laitteistonsa tuottaman sähkön aiheuttamista vahingoista muille sähkönkäyttäjille ja verkonhaltijalla, mikäli sähkön laatu ei täytä standardeita ja muita vaatimuksia. Mikäli tuotantolaitoksessa ilmenee vikoja, sähköntuottaja vastaa järjestelmän kytkemisestä irti mahdollisimman nopeasti verkosta. [5.] Sähköntuotantolaitos pitää varustaa soveltuvilla suojauslaitteilla. Suojauksen tarkoituksena on estää mahdollinen tuotantolaitoksen rikkoontuminen sähköverkon mahdollisissa häiriötilanteissa. Suojaus estää myös tuotantolaitoksen huonolaatuisen sähkönlaadun syöttämisen sähkönjakelujärjestelmään. Taulukossa 1 on esitetty suojauksen asetteluarvot. [5.] Taulukko 1. Tuotantolaitteiston suojauslaitteiden asetteluarvot [5]. PARAMETRI TOIMINTA-AIKA ASETTELUARVO Ylijännite 0,2 s U n + 10 % Alijännite 0,2 s U n - 10 % Ylitaajuus 0,2 s 51,5 Hz Alitaajuus 0,2 s 47,5 Hz Saarekekäyttö enintään 5 s Laitteiston on pysyttävä verkossa vähintään 30 minuuttia taajuusalueilla 47,5 49,0 Hz ja 51,0 51,5 Hz. Jos tuotantolaitos irtoaa verkosta suojauslaitteiden toiminnan takia, saa se kytkeytyä takaisin verkkoon, kun verkon jännite- ja taajuus ovat palautuneet suojausasetteluarvojen sallimiin rajoihin ja ne ovat pysyneet rajojen sisäpuolella tietyn minimiajan. Minimiaika määritellään standardin SFS-EN mukaisesti 60 sekuntiin. [5.]

14 9 Sähköverkonhaltijan tehtävä on toimittaa laadukasta sähköä asiakkailleen. Tästä syystä sähkön laadun hallinta on erittäin keskeistä myös sähkön pientuotantoon liittyvissä kysymyksissä. Sähkön laatua tulee katsoa sekä liityntäpisteen sähkön laadun että voimalaitoksen laatuvaikutusten näkökulmasta. Liittymään liitetty tuotantolaitos ei saa huonontaa sähkön laatua eikä merkittävästi vaikuttaa jännitteen laatuun liittämiskohdassa. Tuotantolaitosten tulee toteuttaa vähintään sitä koskevissa kansallisissa (SFS-) ja kansainvälisissä (IEC- ja CENELEC-) standardeissa asetetut sähkön laatua koskevat vaatimukset. [5.] Sähköturvallisuusmääräykset vaativat järjestelmään erotuskytkimen, johon pitää olla verkkoyhtiönhaltijalla esteetön pääsy. Kytkimessä pitää olla asennusosoitus tai näkyvä avausväli. Lisäksi kytkimen täytyy olla lukittavissa. Näillä toimenpiteillä varmistetaan osaltaan sähkötyöturvallisuutta. Tarkempia määräyksiä löytyy standardeista SFS (kohta ), SFS-EN A1 (kohta 8.3.1) sekä SFS 6002 (kohdat ja 6.2.2). [5.] Ennen tuotantolaitoksen liittämistä verkkoon tulee verkonhaltijalle toimittaa keskeiset laitosta koskevat dokumentit ja tiedot. Verkonhaltija tarvitsee ainakin perustiedot laitteistosta (generaattori, tyyppi, nimellisteho, nimellisvirta) sekä tiedot liitäntälaitteena käytettävästä vaihtosuuntaajasta (suuntaajan tyyppitiedot ja asetteluarvot). Nämä tiedot kannattaa toimittaa verkonhaltijalle riittävän aikaisessa vaiheessa, mieluiten ennen tuotantolaitoksen hankkimista. [5.] Tietojen toimittamiseen voidaan käyttää toimialan yhteistä mikrotuotannon yleistietolomaketta. Liitteessä 1 on esitetty energiateollisuuden mikrotuotantolaitteiston verkkoon liittämisen yleistietolomake. [5.] Enintään 100 kva:n suuruiset tuotantolaitokset on varustettava suojauslaitteilla, jotka kytkevät tuotantolaitoksen tai tuotantolaitoksen syöttämän saarekkeen irti yleisestä sähkönjakeluverkosta, jos verkkosyöttö katkeaa tai jännite tai taajuus laitteiston liitäntäkohdassa poikkeaa sähköverkon normaaleista ilmoitetuista arvoista. [5.]

15 10 5 Aurinkosähköjärjestelmän pääkomponentit 5.1 Aurinkopaneelit Yleisimmät aurinkopaneelit ovat yksi- tai monikide piikennoisia. Kuvassa 5 näkyy yksija monikiteisen aurinkopaneelin näkyvä ero. Hyötysuhteeltaan yksikide paneelilla päästään parempaan hyötysuhteeseen, mutta se on kalliimpi valmistaa. Monikiteisen huonompi hyötysuhde johtuu eniten hilavirheistä, ja varsinkin niiden väliset rajapinnat heikentävät kennon toimintaa. On-grid-järjestelmiin asennettavat paneelit ovat teholtaan noin 250 Wp tai sitä hiukan suurempia. Paneeleiden teho ilmoitetaan piikkiwatteina (Wp). Piikkiwatti tarkoittaa aurinkopaneelin maksimi tehoa, jonka se voi tuottaa standardiolosuhteissa. Standard Test Conditionin (STC) mukaan nimellisteho on määritelty laboratoriolosuhteissa, joissa auringon säteilymäärä on 1000 W/m² ja kennon lämpötila on 25 celsius-astetta. Nykyiset paneelit vaativat noin 6 8 neliömetriä pinta-alaa 1000 piikkiwattia kohden. Yhden piikkiwatin tehoisella aurinkosähköjärjestelmällä voidaan tuottaa vuodessa sähköä noin 850 kwh Etelä-Suomessa ja 750 kwh Pohjois-Suomessa. [2.] Kuva 5. Yksi- ja monikiteisen aurinkopaneelin eroavaisuus [2].

16 11 Paneelit kehittyvät kaiken aikaa, ja tulevaisuudessa tullaan näkemään uudella teknologialla toimivia paneeleita. Jo nyt on olemassa erilaisia, muun muassa ohutkalvopaneeleita ja nanoteknologialla toteutettuja, mutta ne ovat huomattavasti kalliimpia. Aurinkopaneeleiden hyötysuhde määritellään jakamalla nimellisteho sen pinta-alalla kerrottuna standardiolosuhteiden säteilymäärällä (1000W / m²). Nykyisien aurinkopaneeleiden hyötysuhde on noin 20 %. [4.] Aurinkopaneeleiden tekninen elinikä on noin 30 vuotta tai jopa enemmän. Paneeleiden valmistajat lupaavat paneeleille tehontuottotakuuaikoja. Esimerkiksi valmistaja voi luvata, että paneeli tuottaa ensimmäisen 10 vuoden aikana vähintään tehoa 90 % ilmoitetusta nimellistehosta ja 25 vuoden aikana paneeli tuottaa vähintään 80 % ilmoitetusta nimellistehosta. [2.] Aurinkopaneeli rakentuu aurinkokennoista, joka on tiivistetty ja suojattu lasilevyin sopivaan kehykseen. Paneelin alapuolella suojassa on kytkentärasia. Aurinkopaneelissa on useita kennoja, jotka ovat kytketty sarjaan yhteen paneeliin. Kuvassa 6 on esitetty yksikiteisen aurinkopaneelin rakenne. Kuvan paneeli muodostuu 60 kennosta. [6.] Kuva 6. Aurinkopaneelin rakenne [6].

17 Aurinkopaneeleiden sijoittaminen ja kiinnittäminen Aurinkosähköpaneeliston suorituskykyyn vaikuttavat useat tekijät: varjostukset tai osittain varjostukset paneelin asento ja suuntaus lämpötila jännitteenaleneva kaapeleissa paneelin pinnan likaantuminen muun muassa pölystä, lintujen jätöksistä, lumesta, teollisuuden saasteista jne. paneelin huonontuminen ja ikääntyminen. Varjostuksilla on suuri merkitys järjestelmän hyötysuhteeseen. Lähistöllä olevat puut ja rakennukset saattavat aiheuttaa varjoja paneeleiden pinnalle tiettyyn aikaan päivästä. Pienikin varjo paneelistossa voi alentaa koko järjestelmän hyötysuhdetta merkittävästi. Sarjaan kytketyssä paneelistossa tuotto määräytyy huonoimman paneelin tuoton mukaan. Lisäksi on huomattava, että yhden paneelin koostuessa esimerkiksi 60 kennosta riittää yhden kennonkin varjostuminen huonontamaan paneelin ja sitä kautta koko paneeliston tuottoa. Kuva 7 havainnollistaa varjostuksen vaikutusta tuottoon. [7.]

18 13 Kuva 7. Varjostuksen vaikutus järjestelmän tuottoon [7]. Kuvassa 8 esitetään tyypillisen omakotitalon sähköntuotto eri ilmansuuntiin.

19 14 Kuva 8. Sähköntuotto eri ilman suuntiin [3]. 5.3 Aurinkopaneeleiden kytkeminen Aurinkosähköpaneeliston kytkentä voidaan muodostaa erilaisilla paneeleiden kytkentöjen ryhmittelyillä. Keskenään samanlaisia paneeleita voidaan kytkeä sekä rinnan että sarjaan. Sarjaan kytketyn paneeliketjun jännite on paneelijännitteiden summa, ja niiden läpi kulkee sama virta. Sarjaan kytketyssä paneelistossa tuotannon määrittää huonoiten tuottava paneeli. Sarjaan kytketyn paneeliston paneeleiden virta-arvojen pitää olla samat kaikissa paneeleissa. Jännitearvot voivat poiketa toisistaan. Sarjaan kytkennässä paneeleiden tulee olla samassa asennossa ja kulmassa. [7.]

20 15 Rinnan kytketyn paneeliston jännite on sama kuin yhden paneelin jännite ja virta paneeleiden yhteenlaskettu virtojen summa. Rinnakkain kytkeminen on perusteltua silloin, jos aurinkopaneeleja häiritsee ajoittainen osittaisvarjostus, koska yhteen paneeliin kohdistuva varjostus ei häiritse muiden paneelien tuotantoa. Rinnakkain kytkettyjen paneelien ei myöskään tarvitse olla samassa asennossa, vaan ne voivat jopa olla katon harjan eri puolilla. Esimerkiksi yksi paneeli itään aamuauringon suuntaan ja toinen paneeli länteen ilta-auringon suuntaan. [7.] 5.4 Verkkoinvertteri Verkkoinvertterin tehtävänä on muuntaa aurinkopaneeleilta tuleva tasasähkö vaihtosähköksi. Inverttereitä on olemassa yksi- tai kolmivaiheisia. Yli 3,15 kwp:n tehoiset pitää määräyksen mukaan kytkeä kolmivaihejärjestelmään. Inverttereiden valmistajia on useita ja niillä on eri kokoluokan laitteita. Järjestelmän mitoituksen ja suunnittelun kautta määräytyy invertterin kokoluokka. Kuvassa 9 on SMA:n Sunny tripower 5000TLsarjan kolmivaiheinvertteri. Invertterin tyyppikilvessä ovat laitteen tekniset tiedot, jotka määräävät invertterin valintaa. Kuvassa 10 on esitetty saman invertterin tyyppikilpi, jossa on muun muassa seuraavat tiedot: V DC max tasasähköpuolen (aurinkopaneeleiden) maksimijännite 1000 V. V DCC MPP. Alue kertoo minimi- ja maksimijännitteen, jolla invertterin maksimitehopisteseuranta (MPPT) toimii luotettavasti. I DC max. Tasajännitepuolen maksimivirta. V AC, r. Vaihtojännitteen arvo P AC, r. Maksimiteho, jonka invertteri voi tuottaa S max. Maksiminäennäisteho f AC. Taajuus, johon invertteri tahdistaa I AC max. Maksimivaihtovirta. cos (phi). Hyötysuhde [8.]

21 16 Kuva 9. SMA:n Sunny tripower 5000TL sarjan kolmivaiheinvertteri [8]. Kuva 10. SMA:n Sunny tripower 5000TL-sarjan kolmivaiheinvertterin tyyppikilven tiedot [8].

22 17 SFS-käsikirja 607 määrittää aurinkosähköjärjestelmän suunnitteluun, asentamiseen, käyttöönottoon ja tarkastuksiin liittyviä ohjeita ja standardeja. Käsikirjan mukaan rakennuksiin asennettavien aurinkosähköjärjestelmien suurin tasajännite ei saa olla yli 1000 V. Jos muualle asennettavan aurinkosähköjärjestelmän tasasähköjännite on yli 1000 V, pitää pääsy järjestelmään (paneeliston, kaapeloinnin, suojauslaitteiden) rajata vain sähköalan ammattihenkilöille. [9.] 5.5 Johtojärjestelmät ja kaapelointi Aurinkosähköjärjestelmissä itse kaapeleihin ja johtoteihin on kiinnitettävä tarkkaa huomiota. Kaapelit altistuvat erilaisille rasituksille tuulessa, vesisateessa, auringonpaisteessa ja talvella lumessa. Valittujen kaapeleiden on kestettävä koko aurinkosähköjärjestelmän oletetun käyttöiän. SFS-käsikirja 607 määrittää yksityiskohtaisesti kaapeleiden mitoitukseen ja asennukseen vaadittavat kohdat. [9.] Salamasta indusoituvien ylijännitteiden pienentämiseksi kaapelit tulee asentaa siten, että johtosilmukoiden pinta-alat pidetään mahdollisemman pienenä. Kuvassa 11 on esitetty havainnollistava reititys. [9.] Kuva 11. Johtimien optimoitu reitti [9].

23 Aurinkopaneelijärjestelmän maadoitus Aurinkosähköjärjestelmän maadoitukseen pitää kiinnittää huomiota eikä siihen ole ainoastaan yhtä oikeaa ratkaisua. Muun muassa järjestelmän koko, sijainti, kiinteistössä oleva maadoitusperiaate ja invertterin kytkentä maadoitukseen vaikuttavat toteutettavaan maadoitusjärjestelmään. Maadoitusjärjestelmää määriteltäessä on huomioitava paneelistoon kytkettyjen paneelien sekä invertterin valmistajan vaatimukset. Vaikka useimmat pientuotanto aurinkosähköjärjestelmät asennetaan katoille, suoran salaman iskun todennäköisyys on pieni. Jos rakennuksessa ei ole salamansuojausjärjestelmää, sitä ei tarvitse määräyksien mukaan rakentaa aurinkopaneelijärjestelmälle. Vastaavasti salamasuojausjärjestelmän löydyttyä rakennuksesta järjestelmä tulisi liittää siihen. Standardi IEC kuvaa yksityiskohtaisesti järjestelmän liittämisen salamasuojausjärjestelmään. Mahdollisen salaman aiheuttaman indusoituneiden jännitteiden alentamiseksi paneeliston potentiaali n-tasausjohtimen on sijaittava mahdollisemman lähellä paneeliston positiivisi ja negatiivisia johtimia. [9.] Aurinkosähköpaneelijärjestelmän maadoitus ja potentiaalintasaus voidaan toteuttaa SFS-käsikirja 607 ja kohdan mukaan seuraavilla vaihtoehdoilla. Muiden kuin virran siirtotienä käytettyjen johtavien osien toiminnallinen maadoittaminen. Maadoittaminen tehdään osana salamasuojausjärjestelmää. Potentiaalintasaus tehdään potentiaalierojen välttämiseksi asennuksen sijainneissa. Paneelistossa tehdään yhden virran siirtotienä käytetyn navan toiminnallinen maadoittaminen. Aurinkopaneelijärjestelmän paljaiden johtavien osien maadoittaminen tai potentiaalitasaus tehdään kuvan 12 vaatimuksia noudattaen. Paljaiden johtavien osiin käytettävän johtimen on oltava vähintään 6 mm 2 kuparia tai muun materiaalin yhteydessä vastattava 6mm 2 :n arvoa. Kuvassa 13 esitetään aurinkosähköpaneeliston paljaiden johtavien osien esimerkkimaadoitus. [9.]

24 19 Potentiaalitasausta on kaksi tyyppiä, pääpotentiaalitasaus ja lisäpotentiaalitasaus Pääpotentiaalitasauksessa paljaat johtavat osat liitetään päämaadoituskiskoon. Lisäpotentiaalitasauksessa paljaat johtavat osat liitetään toisiinsa ja (tai) ulkoisiin johtaviin osiin. Paneelin kehyksen potentiaalitasaus tehdään kuvan 12 kaavion mukaisesti. [9.] Kuva 12. Kaavio toiminnalliseen maadoittamiseen ja potentiaalitasaukseen [9].

25 Kuva 13. Järjestelmän paljaiden johtavien osien maadoittaminen [9]. 20

26 21 6 Aurinkosähköjärjestelmät tulevaisuudessa Nykyisin omakotitalojen aurinkosähköjärjestelmät toimivat yleisesti valtakunnan sähkönjakeluverkon rinnalla. Jos aurinkojärjestelmä tuottaa enemmän kuin kohteessa on kulutusta, ylimääräinen siirtyy verkkoon. Tulevaisuudessa tulee yleistymään aurinkosähköjärjestelmien alalla älykkäät sähköverkot eli Smart Gridit. Älykkäässä sähköverkossa ohjataan tuotantoa ja kulutusta mahdollisimman hallitusti. Älykkäät sähköverkot eivät ole uusi toimintamalli, mutta ne eivät ole pientuotannon aurinkosähköjärjestelmissä yleistyneet. Hyvänä esimerkkinä omakotitalon osalta on lämpöisen käyttöveden lämmittäminen kesäaikaan päivällä, jolloin aurinkosähköjärjestelmä tuottaa parhaiten. Älykäs sähköverkko vaatii tehokasta ja oikein suunniteltua ohjausautomatiikkaa. Verkkoon kytketyssä järjestelmässä energian varastointi nykyisellään akustoihin ei ole kannattavaa. Akustojen kehittyessä se tulee olemaan kuitenkin varteenotettava vaihtoehto. Ilmasto- ja ympäristöasiat ovat entistä tärkeämmässä huomiossa tulevaisuudessa. Fossiilisien polttoaineiden määrää pyritään jatkuvasti vähentämään. Liikenne on yksi isoin päästöjen aiheuttaja. Mahdollinen sähköautojen yleistyminen kansainvälisesti muuttaisi merkittävästi sähköntuotantoa ja jakelua. Aurinkosähköä voisi hyödyntää sähköautojen latauksessa merkittävästi ja autojen akkuja pystyttäisiin mahdollisesti käyttämään tuotannon ja kulutuksen tasapainottamiseen. Näin ollen akut toimisivat hajautetun tuotannon sähkövarastoina. Kuvassa 14 on esitetty älykkään sähköverkon periaatekuva. [4.]

27 Kuva 14. Älykkään sähköverkon periaatekuva [4]. 22

28 23 7 Aurinkosähköjärjestelmä vaikutus omakotitalon energian hankintaan Tarkasteltava kohde sijaitsee Keski-Suomessa haja-asutusalueella. Kiinteistöllä on kaksikerroksinen omakotitalo ja erillinen autotalli, varasto/lämmönjakohuone. Omakotitalon kattolappeet asettuvat pohjois-etelä suuntaan. Erillinen rakennus vastaavasti itä-länsi suuntaan. Molemmat rakennukset ovat pohjapinta-alaltaan suunnilleen samankokoisia. Lähtökohtaisesti paneelit laitettaisiin talon eteläpuolella sijaitsevalle lappeelle tai erillisen rakennuksen itäpuolella sijaitsevalle lappeelle. Molempien rakennusten lappeelle mahtuisi paneeleita 22 kappaletta paneelin koon ollessa noin 1 m x 1,7 m. Molemmissa rakennuksissa on samanlaiset peltikatot. Johdotukset katolta invertterille ja keskukselle olisivat molemmissa rakennuksissa helpot toteuttaa. Invertterille löytyisi myöskin tilaa molemmista rakennuksista. Talon kohdalla kytkennät tapahtuisivat ryhmäkeskukseen ja erillisen rakennuksen kohdalla sähköpääkeskukseen, joka sijaitsee rakennuksen seinustalla. Molempien rakennuksien kattoja varjostaa tällä hetkellä muutama isompi puu tiettyyn aikaan päivästä. Jos järjestelmä toteutettaisiin, ne olisivat kiinteistön omistajien tontilla ja ne pystyttäisiin poistamaan. Tarkasteltava kohde ei lähtökohtaisesti ole optimaalinen kohde, koska sähkön vuotuinen kulutus on melko maltillista. Yleisesti lämmittäminen ja lämpöisen käyttöveden osuus suorassa sähkölämmitteisessä omakotitalossa on melko iso osa sähkönkulutusta. Tarkasteltavassa kohteessa kyseiset energian hankinnat ovat toteutettu puupolttoisella kattilalla ja lämminvesivaraajalla. Eli sähköä ei juurikaan käytetä lämpöiseen käyttöveteen ja tilojen lämmittämiseen. Vuotuinen sähkönkulutus on asettunut KWh välille. Kuukausittainen jakautuminen on melko tasaista, talviaikoina hieman korkeampi. Lämpöinen käyttövesi ja lämmitys tullaan jatkossakin hoitamaan puupolttoisella kattilajärjestelmällä. Aurinkosähköjärjestelmää voitaisiin hyödyntää käyttöveden lämmittämiseen kesäisin, jolloin sen tuotto on parasta. Tämä vaatisi varaajaan lämmitysvastuksen asentamista, jolle on olemassa paikka valmiina varaajassa. Lisäksi vastus pitäisi ohjata päälle päivisin joko automaattisesti tai erilisen kytkennän kautta. Tässä tarkastelussa ei lasketa kustannuksia nykyisen puupolttoisen kattilan raaka-aineen hankinnalle. Raaka-aine ei ole ilmaista, mutta sitä on saatavilla hyvin läheiseltä

29 24 puunjalostus teollisuuden ylijäämä tuotteena. Kuljetuksesta ja hankinnasta tulee vain minimaalisia kustannuksia. Puun kuljettaminen, katkominen ja varastointi vaativat työtä, mutta käytettyyn aikaan ei lasketa mitään tuntihintaa. Nykyisten paneeleiden tehon ollessa noin 260 wattia järjestelmän huipputehoksi saataisiin noin 5,7 kw 22 paneelilla. Tutkimuksien ja mittauksien mukaan (kuva 1) Keski Suomessa 5 kwp:n järjestelmällä saadaan sähköenergiaa noin 4000 kwh vuodessa. 5,7 kw:n tehoisella aurinkosähköjärjestelmällä päästäisiin lähelle omavaraisuutta tarkasteltaessa vuotuista sähkönkulutusta. Todellisuudessa tuotanto ja kulutus eivät kuitenkaan osu samalle ajalle. Alustavasti alan yrityksiltä tiedusteltaessa avaimet käteen-periaatteella suoritetun 20 paneelin asennuksen muiden laitteiden sisältyessä kokonaisurakkaan hinta olisi noin Paneelit maksavat noin 1 /watti. Työn osuudesta on mahdollisuus saada kotitalousvähennys, joka tulee huomioida tarkasteltaessa takaisin maksuaikaa ja kannattavuutta.

30 25 8 Yhteenveto Opinnäytetyön tarkoituksena oli perehtyä aurinkosähköjärjestelmiin ja saada niistä tietoa. Opinnoissani ei keskitytty aurinkosähköjärjestelmiin kovin syvällisesti. Itseäni ovat aurinkosähköjärjestelmät kiinnostaneet, joten päätin perehtyä niihin opinnäytetyön kautta. Tavoitteena oli perehtyä aurinkosähköjärjestelmiin teoriaosuudessa ja tarkastella asian soveltuvuutta todelliseen kohteeseen. Paneeleiden ja laitteiden edelleen kehittyessä ja todennäköisesti halventuessa uskon, että aurinkosähköjärjestelmät tulevat yleistymään tulevaisuudessa. Itse uskon, että toimivan ja hintasuhteeltaan edullisen akuston puute on suurin hidaste järjestelmän suosiolle. Kaikille ihmisille ei ole ainoastaan rahallinen hyöty sähkölaskussa päätettäessä aurinkosähköjärjestelmän hankintaa. Aurinkosähkö on uusiutuvaa energiaa ja se päästötöntä, jos tarkastellaan pelkkää sähköntuottoa. Ympäristöarvot ovat joillekin ihmisille rahallista hyötyä merkitsevämmät. Järjestelmä nostaa myös kiinteistön arvoa. Yhteenvetona voin todeta, että taloudellisesti ajateltuna järjestelmät eivät sovellu kaikille. Takaisinmaksuaika venyy erittäin pitkäksi. Oikeanlaisella mitoituksella ja kulutuksella aurinkosähköjärjestelmät ovat hyödyllisiä osana energiajärjestelmää. Kohteissa, joissa on suuri sähkönkulutus kesällä päivisin, on järjestelmästä eniten hyötyä. Tällaisia kohteita ovat esimerkiksi kaupat, teollisuushallit, urheiluhallit ja maatilat.

31 26 Lähteet 1 Aurinkopaneelit. Verkkodokumentti Suntekno. < Luettu Aurinkosähköteknologiat. Verkkodokumentti. Helsinki university of technology. < Luettu Aurinkosähköjärjestelmät. Verkkodokumentti. Rexel. < Luettu Lämpöä ja sähköä auringosta Verkkodokumentti. Motiva. < Luettu Tekninen liite 1 ohjeeseen sähköntuotantolaitoksen liittäminen jakeluverkkoon Verkkodokumentti. Energiateollisuus. < les/1248/ohje_tuotannon_liittamisesta_jakeluverkkoon_paivi- TETTY_ pdf>. Luettu What makes up a solar panel? Verkkodokumentti. < Luettu Pienten tuuli ja aurinkosähköjärjestelmien asennusopas Euroopan Unioni. < Luettu Aurinkosähköä Suomeen Verkkodokumentti. < Luettu Aurinkosähköjärjestelmät SFS-Käsikirja 607, 1. painos, toukokuu Luettu

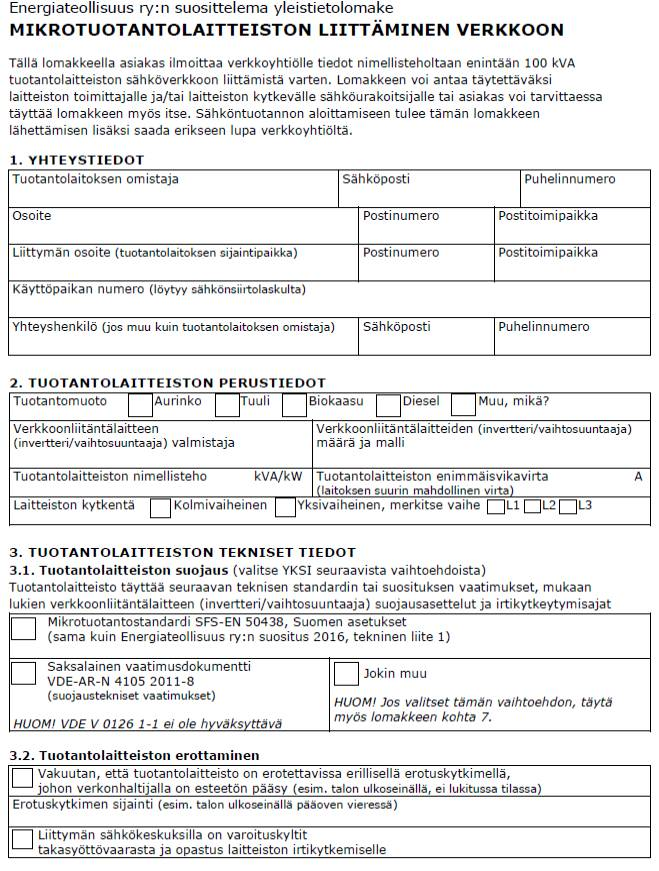

32 Mikrotuotantolaitoksen verkkoon liittämislomake Liite 1 1 (2)
