Aurinkosähköjärjestelmän liittäminen sähköverkkoon

Transkriptio

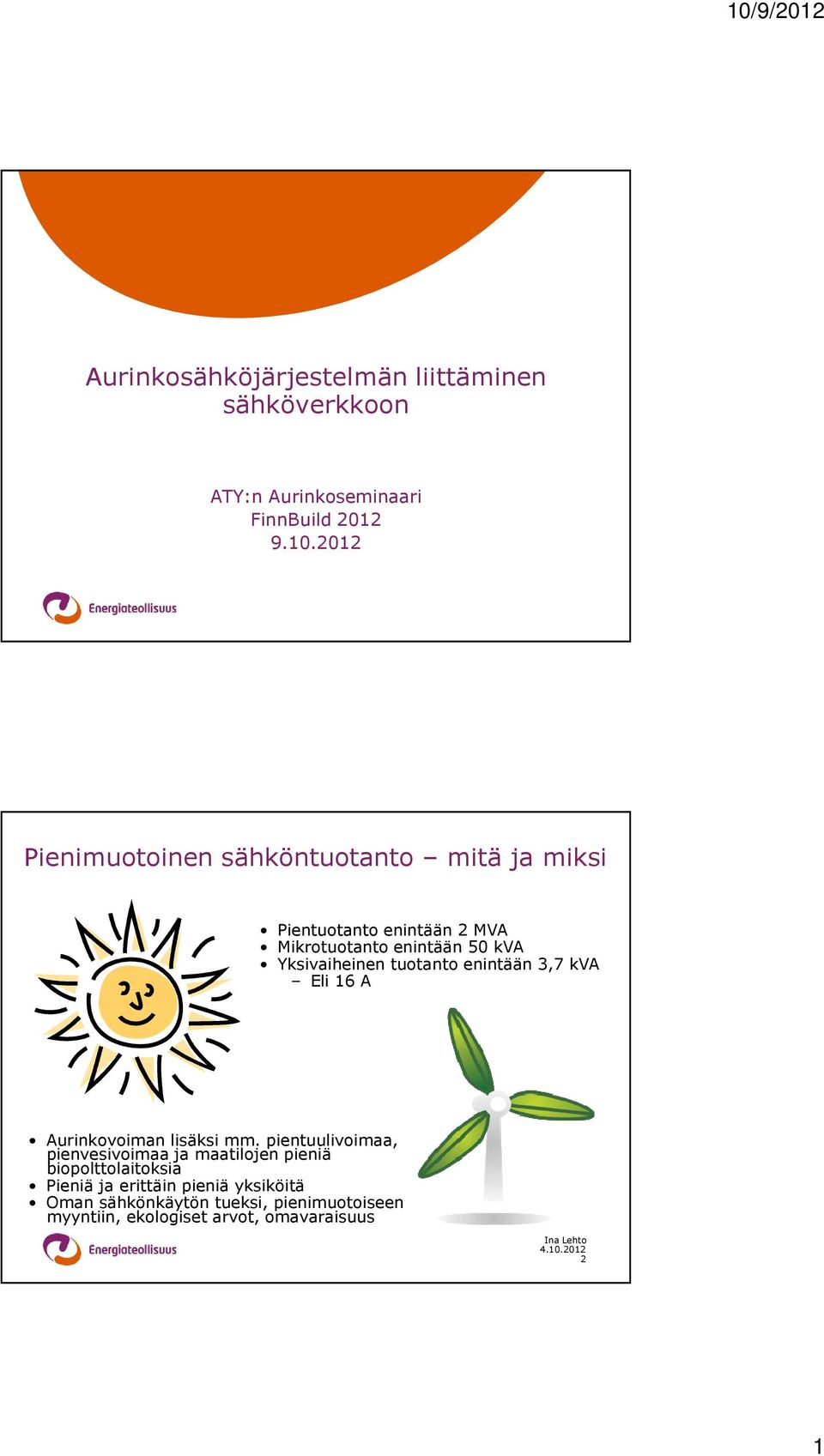

1 Aurinkosähköjärjestelmän liittäminen sähköverkkoon ATY:n Aurinkoseminaari FinnBuild Pienimuotoinen sähköntuotanto mitä ja miksi Pientuotanto enintään 2 MVA Mikrotuotanto enintään 50 kva Yksivaiheinen tuotanto enintään 3,7 kva Eli 16 A Aurinkovoiman lisäksi mm. pientuulivoimaa, pienvesivoimaa ja maatilojen pieniä biopolttolaitoksia Pieniä ja erittäin pieniä yksiköitä Oman sähkönkäytön tueksi, pienimuotoiseen myyntiin, ekologiset arvot, omavaraisuus 2 1

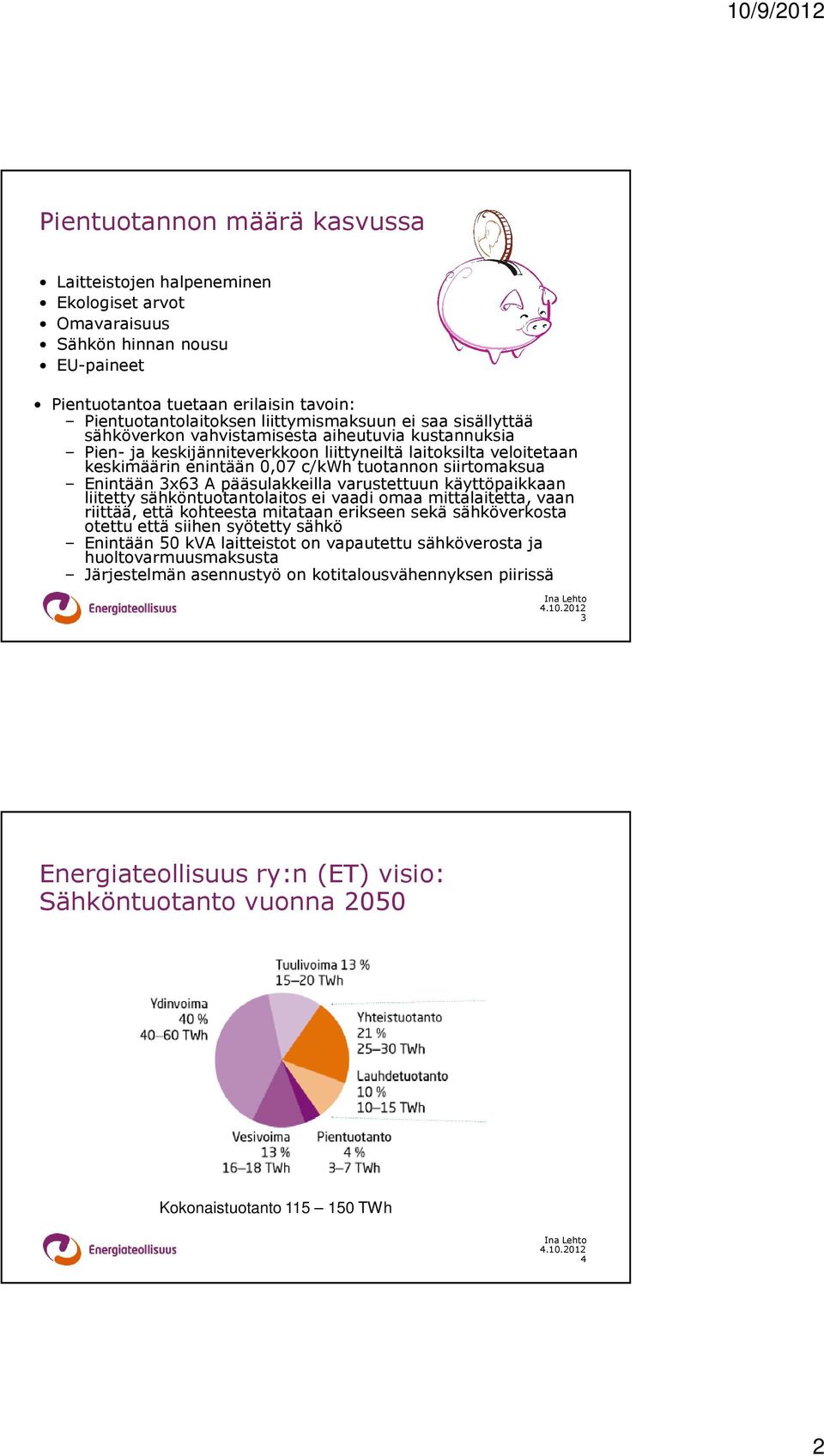

2 Pientuotannon määrä kasvussa Laitteistojen halpeneminen Ekologiset arvot Omavaraisuus Sähkön hinnan nousu EU-paineet Pientuotantoa tuetaan erilaisin tavoin: Pientuotantolaitoksen liittymismaksuun ei saa sisällyttää sähköverkon vahvistamisesta aiheutuvia kustannuksia Pien- ja keskijänniteverkkoon liittyneiltä laitoksilta veloitetaan keskimäärin enintään 0,07 c/kwh tuotannon siirtomaksua Enintään 3x63 A pääsulakkeilla varustettuun käyttöpaikkaan liitetty sähköntuotantolaitos ei vaadi omaa mittalaitetta, vaan riittää, että kohteesta mitataan erikseen sekä sähköverkosta otettu että siihen syötetty sähkö Enintään 50 kva laitteistot on vapautettu sähköverosta ja huoltovarmuusmaksusta Järjestelmän asennustyö on kotitalousvähennyksen piirissä 3 Energiateollisuus ry:n (ET) visio: Sähköntuotanto vuonna 2050 Kokonaistuotanto TWh 4 2

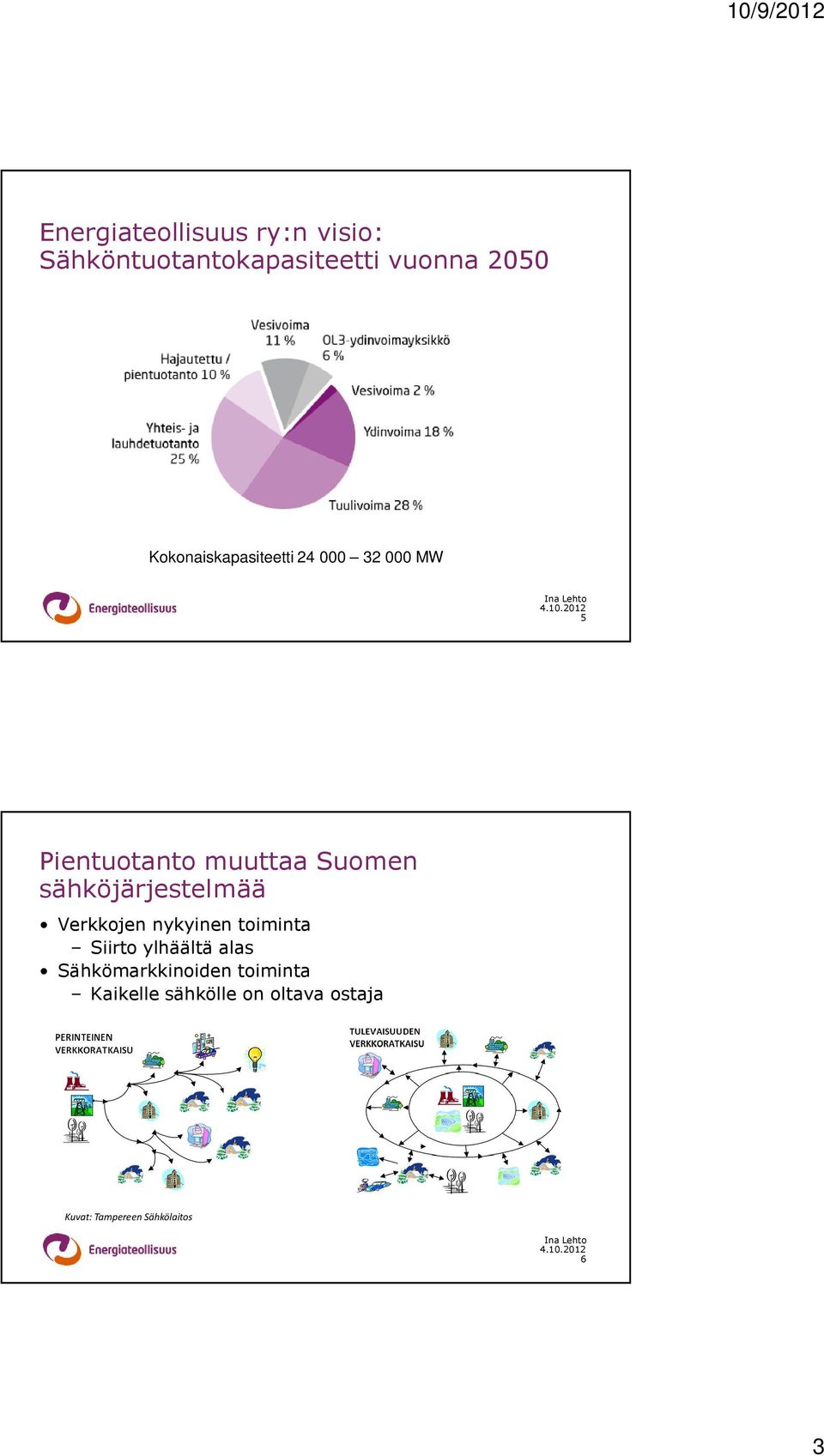

3 Energiateollisuus ry:n visio: Sähköntuotantokapasiteetti vuonna 2050 Kokonaiskapasiteetti MW 5 Pientuotanto muuttaa Suomen sähköjärjestelmää Verkkojen nykyinen toiminta Siirto ylhäältä alas Sähkömarkkinoiden toiminta Kaikelle sähkölle on oltava ostaja Kuvat: Tampereen Sähkölaitos 6 3

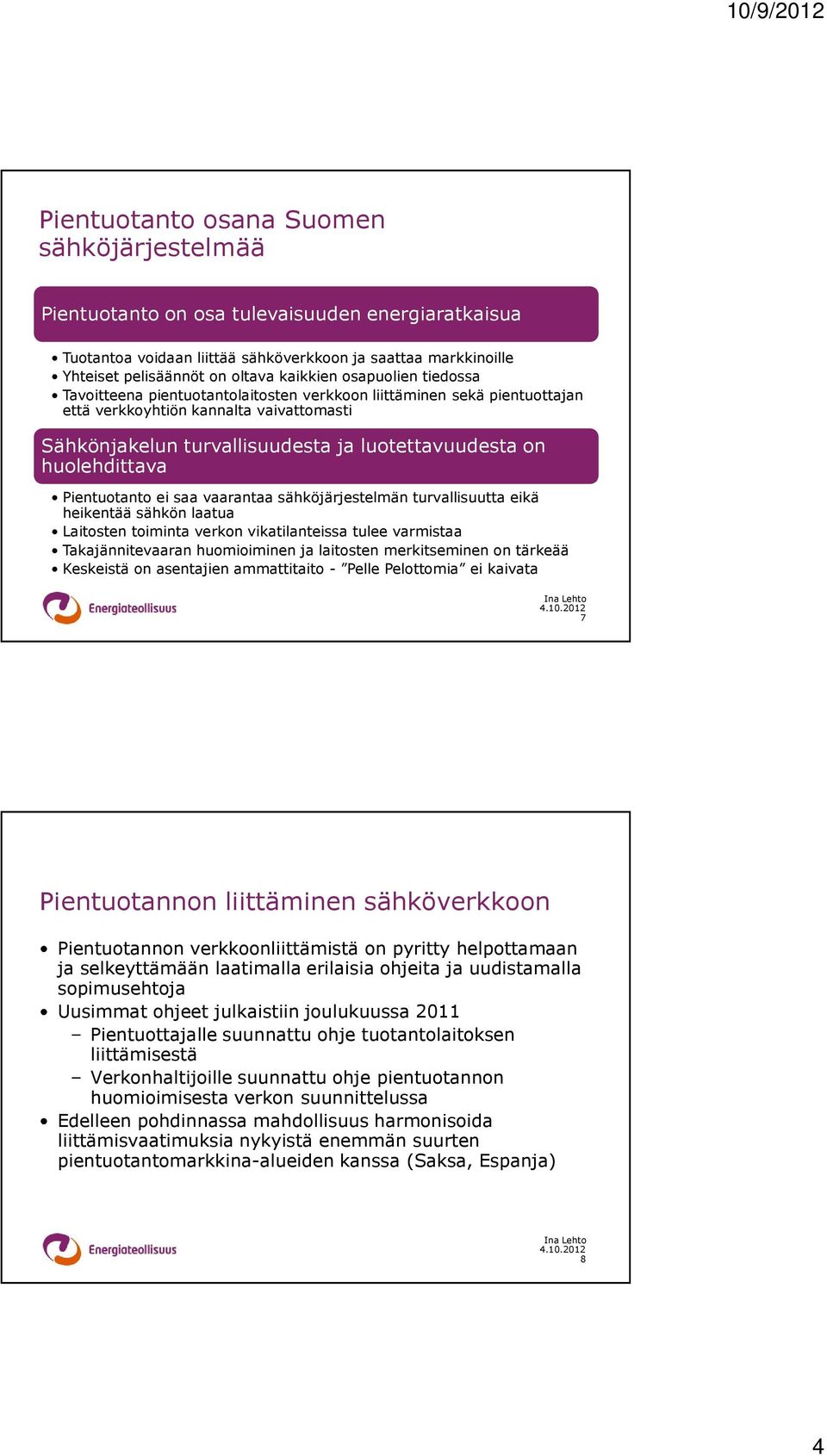

4 Pientuotanto osana Suomen sähköjärjestelmää Pientuotanto on osa tulevaisuuden energiaratkaisua Tuotantoa voidaan liittää sähköverkkoon ja saattaa markkinoille Yhteiset pelisäännöt on oltava kaikkien osapuolien tiedossa Tavoitteena pientuotantolaitosten verkkoon liittäminen sekä pientuottajan että verkkoyhtiön kannalta vaivattomasti Sähkönjakelun turvallisuudesta ja luotettavuudesta on huolehdittava Pientuotanto ei saa vaarantaa sähköjärjestelmän turvallisuutta eikä heikentää sähkön laatua Laitosten toiminta verkon vikatilanteissa tulee varmistaa Takajännitevaaran huomioiminen ja laitosten merkitseminen on tärkeää Keskeistä on asentajien ammattitaito - Pelle Pelottomia ei kaivata 7 Pientuotannon liittäminen sähköverkkoon Pientuotannon verkkoonliittämistä on pyritty helpottamaan ja selkeyttämään laatimalla erilaisia ohjeita ja uudistamalla sopimusehtoja Uusimmat ohjeet julkaistiin joulukuussa 2011 Pientuottajalle suunnattu ohje tuotantolaitoksen liittämisestä Verkonhaltijoille suunnattu ohje pientuotannon huomioimisesta verkon suunnittelussa Edelleen pohdinnassa mahdollisuus harmonisoida liittämisvaatimuksia nykyistä enemmän suurten pientuotantomarkkina-alueiden kanssa (Saksa, Espanja) 8 4

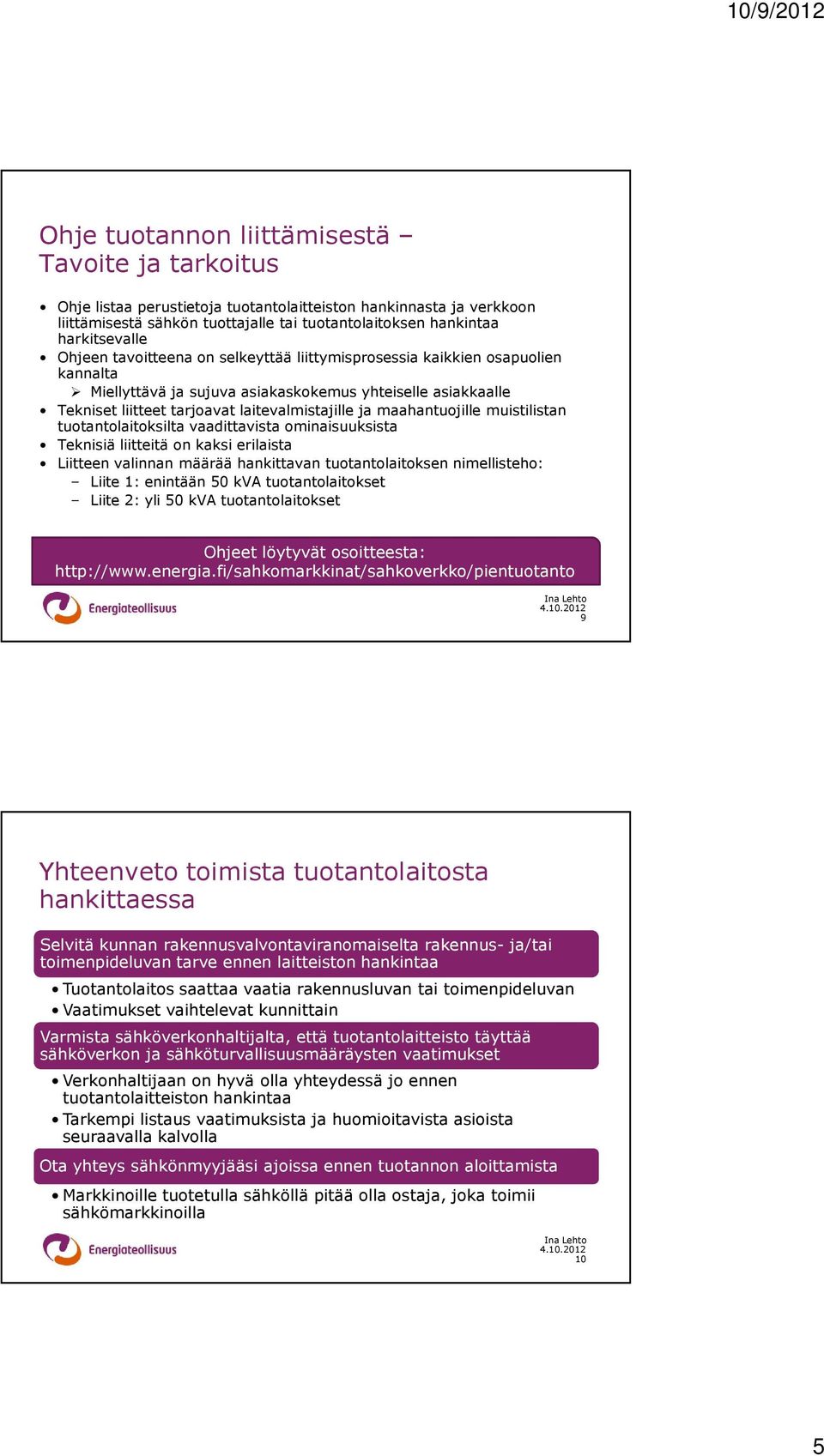

5 Ohje tuotannon liittämisestä Tavoite ja tarkoitus Ohje listaa perustietoja tuotantolaitteiston hankinnasta ja verkkoon liittämisestä sähkön tuottajalle tai tuotantolaitoksen hankintaa harkitsevalle Ohjeen tavoitteena on selkeyttää liittymisprosessia kaikkien osapuolien kannalta Miellyttävä ja sujuva asiakaskokemus yhteiselle asiakkaalle Tekniset liitteet tarjoavat laitevalmistajille ja maahantuojille muistilistan tuotantolaitoksilta vaadittavista ominaisuuksista Teknisiä liitteitä on kaksi erilaista Liitteen valinnan määrää hankittavan tuotantolaitoksen nimellisteho: Liite 1: enintään 50 kva tuotantolaitokset Liite 2: yli 50 kva tuotantolaitokset Ohjeet löytyvät osoitteesta: 9 Yhteenveto toimista tuotantolaitosta hankittaessa Selvitä kunnan rakennusvalvontaviranomaiselta rakennus- ja/tai toimenpideluvan tarve ennen laitteiston hankintaa Tuotantolaitos saattaa vaatia rakennusluvan tai toimenpideluvan Vaatimukset vaihtelevat kunnittain Varmista sähköverkonhaltijalta, että tuotantolaitteisto täyttää sähköverkon ja sähköturvallisuusmääräysten vaatimukset Verkonhaltijaan on hyvä olla yhteydessä jo ennen tuotantolaitteiston hankintaa Tarkempi listaus vaatimuksista ja huomioitavista asioista seuraavalla kalvolla Ota yhteys sähkönmyyjääsi ajoissa ennen tuotannon aloittamista Markkinoille tuotetulla sähköllä pitää olla ostaja, joka toimii sähkömarkkinoilla 10 5

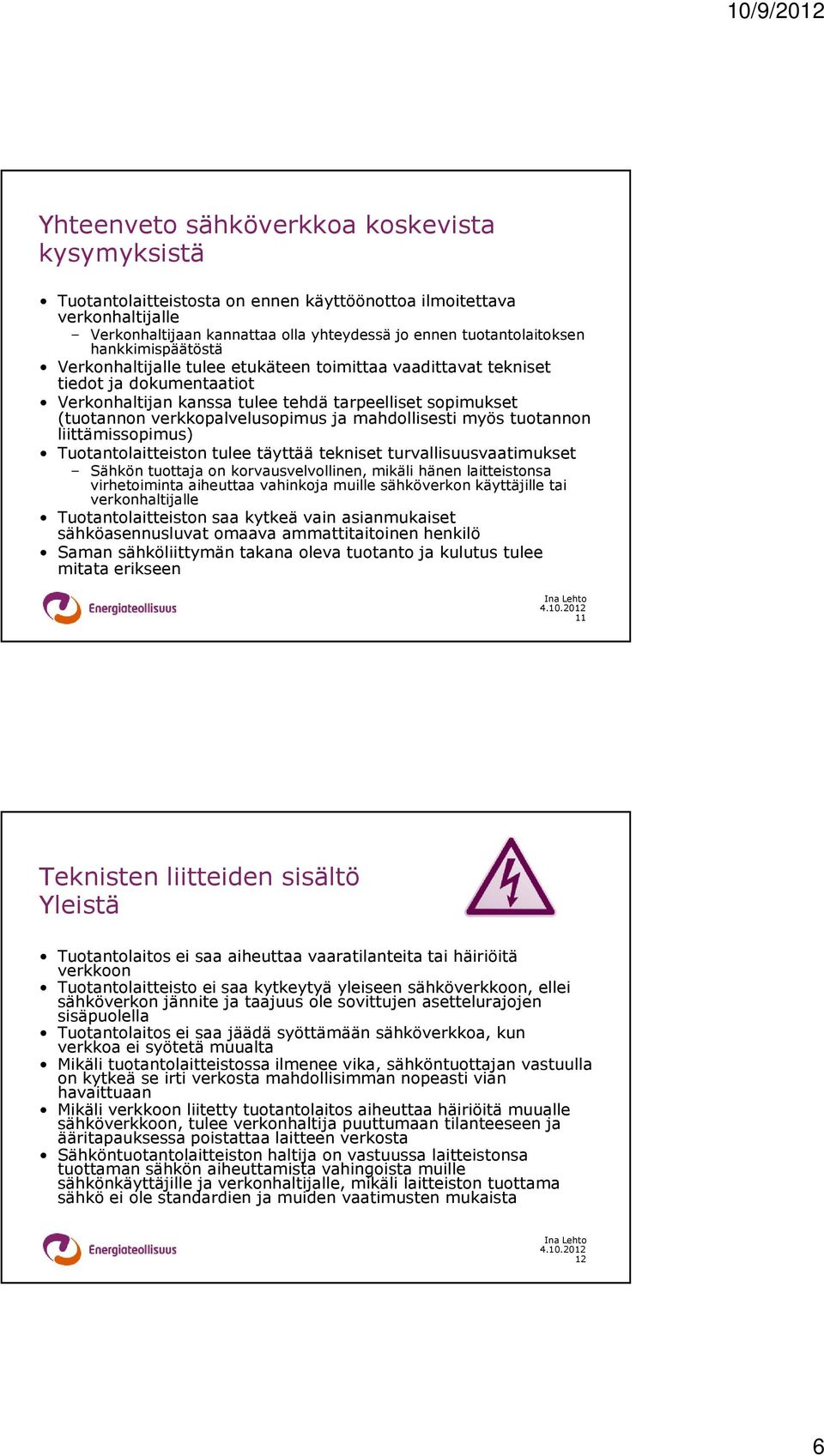

6 Yhteenveto sähköverkkoa koskevista kysymyksistä Tuotantolaitteistosta on ennen käyttöönottoa ilmoitettava verkonhaltijalle Verkonhaltijaan kannattaa olla yhteydessä jo ennen tuotantolaitoksen hankkimispäätöstä Verkonhaltijalle tulee etukäteen toimittaa vaadittavat tekniset tiedot ja dokumentaatiot Verkonhaltijan kanssa tulee tehdä tarpeelliset sopimukset (tuotannon verkkopalvelusopimus ja mahdollisesti myös tuotannon liittämissopimus) Tuotantolaitteiston tulee täyttää tekniset turvallisuusvaatimukset Sähkön tuottaja on korvausvelvollinen, mikäli hänen laitteistonsa virhetoiminta aiheuttaa vahinkoja muille sähköverkon käyttäjille tai verkonhaltijalle Tuotantolaitteiston saa kytkeä vain asianmukaiset sähköasennusluvat omaava ammattitaitoinen henkilö Saman sähköliittymän takana oleva tuotanto ja kulutus tulee mitata erikseen 11 Teknisten liitteiden sisältö Yleistä Tuotantolaitos ei saa aiheuttaa vaaratilanteita tai häiriöitä verkkoon Tuotantolaitteisto ei saa kytkeytyä yleiseen sähköverkkoon, ellei sähköverkon jännite ja taajuus ole sovittujen asettelurajojen sisäpuolella Tuotantolaitos ei saa jäädä syöttämään sähköverkkoa, kun verkkoa ei syötetä muualta Mikäli tuotantolaitteistossa ilmenee vika, sähköntuottajan vastuulla on kytkeä se irti verkosta mahdollisimman nopeasti vian havaittuaan Mikäli verkkoon liitetty tuotantolaitos aiheuttaa häiriöitä muualle sähköverkkoon, tulee verkonhaltija puuttumaan tilanteeseen ja ääritapauksessa poistattaa laitteen verkosta Sähköntuotantolaitteiston haltija on vastuussa laitteistonsa tuottaman sähkön aiheuttamista vahingoista muille sähkönkäyttäjille ja verkonhaltijalle, mikäli laitteiston tuottama sähkö ei ole standardien ja muiden vaatimusten mukaista 12 6

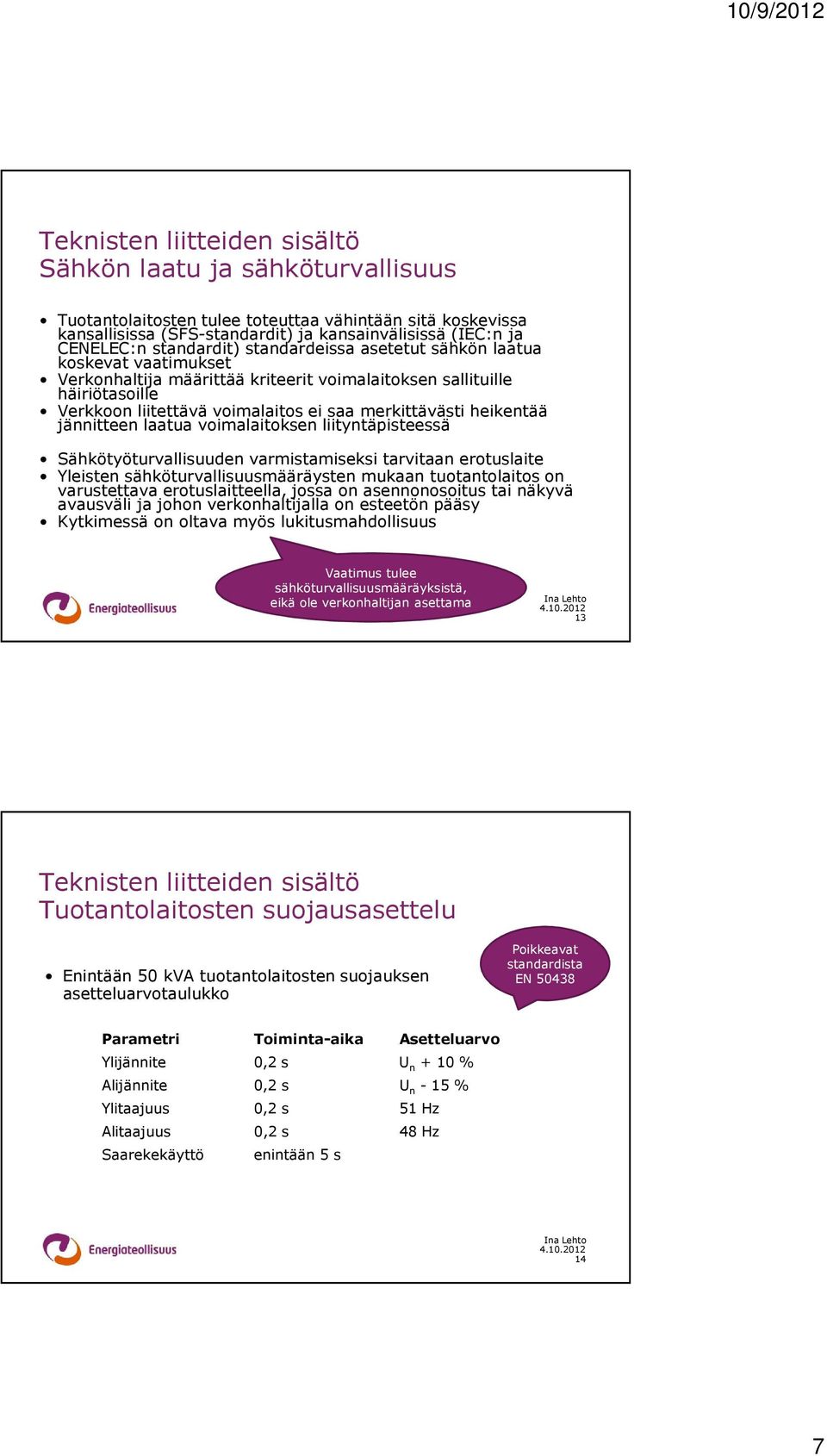

7 Teknisten liitteiden sisältö Sähkön laatu ja sähköturvallisuus Tuotantolaitosten tulee toteuttaa vähintään sitä koskevissa kansallisissa (SFS-standardit) ja kansainvälisissä (IEC:n ja CENELEC:n standardit) standardeissa asetetut sähkön laatua koskevat vaatimukset Verkonhaltija määrittää kriteerit voimalaitoksen sallituille häiriötasoille Verkkoon liitettävä voimalaitos ei saa merkittävästi heikentää jännitteen laatua voimalaitoksen liityntäpisteessä Sähkötyöturvallisuuden varmistamiseksi tarvitaan erotuslaite Yleisten sähköturvallisuusmääräysten mukaan tuotantolaitos on varustettava erotuslaitteella, jossa on asennonosoitus tai näkyvä avausväli ja johon verkonhaltijalla on esteetön pääsy Kytkimessä on oltava myös lukitusmahdollisuus Vaatimus tulee sähköturvallisuusmääräyksistä, eikä ole verkonhaltijan asettama 13 Teknisten liitteiden sisältö Tuotantolaitosten suojausasettelu Enintään 50 kva tuotantolaitosten suojauksen asetteluarvotaulukko Poikkeavat standardista EN Parametri Toiminta-aika Asetteluarvo Ylijännite 0,2 s U n + 10 % Alijännite 0,2 s U n - 15 % Ylitaajuus 0,2 s 51 Hz Alitaajuus 0,2 s 48 Hz Saarekekäyttö enintään 5 s 14 7

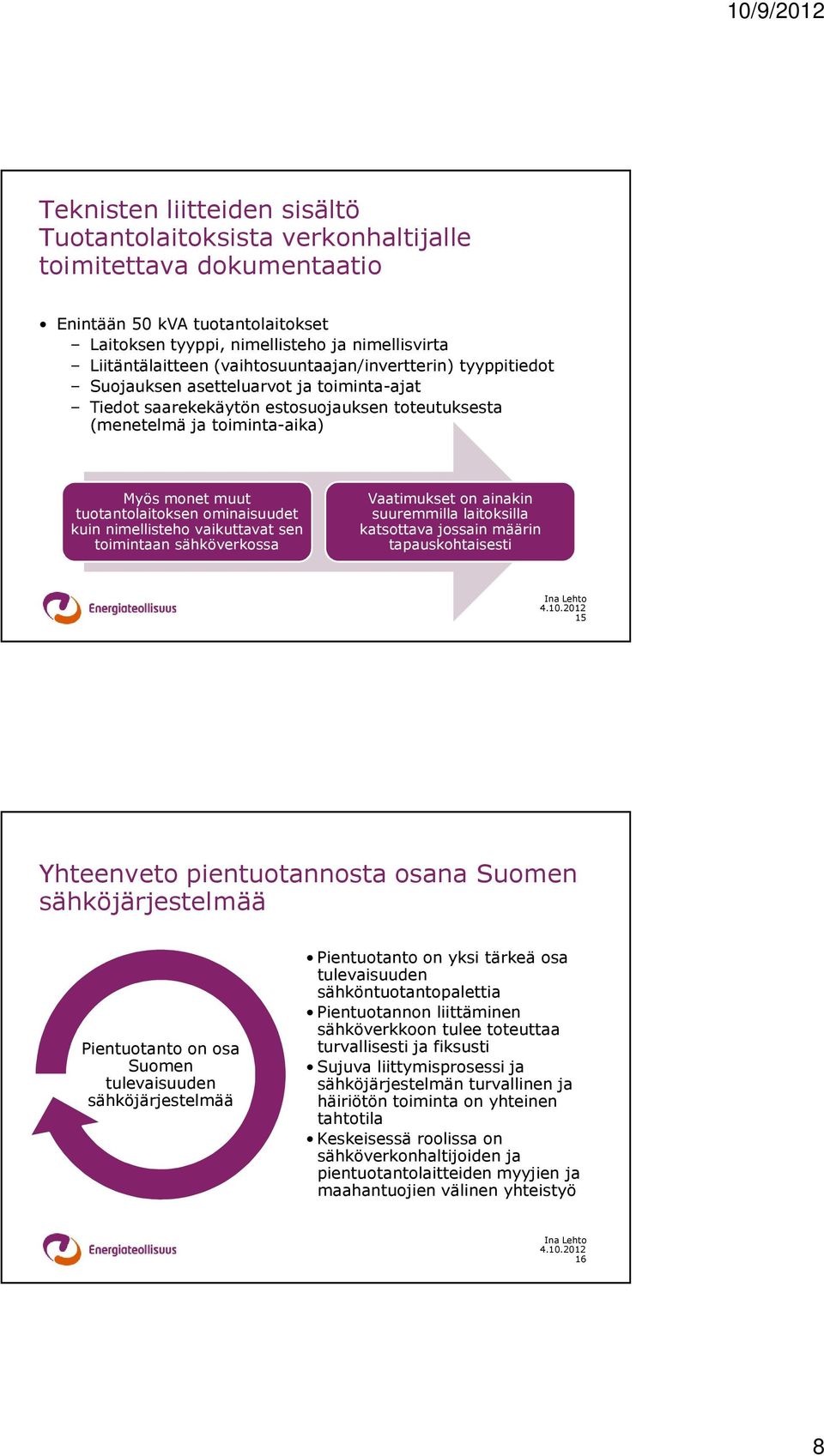

8 Teknisten liitteiden sisältö Tuotantolaitoksista verkonhaltijalle toimitettava dokumentaatio Enintään 50 kva tuotantolaitokset Laitoksen tyyppi, nimellisteho ja nimellisvirta Liitäntälaitteen (vaihtosuuntaajan/invertterin) tyyppitiedot Suojauksen asetteluarvot ja toiminta-ajat Tiedot saarekekäytön estosuojauksen toteutuksesta (menetelmä ja toiminta-aika) Myös monet muut tuotantolaitoksen ominaisuudet kuin nimellisteho vaikuttavat sen toimintaan sähköverkossa Vaatimukset on ainakin suuremmilla laitoksilla katsottava jossain määrin tapauskohtaisesti 15 Yhteenveto pientuotannosta osana Suomen sähköjärjestelmää Pientuotanto on osa Suomen tulevaisuuden sähköjärjestelmää Pientuotanto on yksi tärkeä osa tulevaisuuden sähköntuotantopalettia Pientuotannon liittäminen sähköverkkoon tulee toteuttaa turvallisesti ja fiksusti Sujuva liittymisprosessi ja sähköjärjestelmän turvallinen ja häiriötön toiminta on yhteinen tahtotila Keskeisessä roolissa on sähköverkonhaltijoiden ja pientuotantolaitteiden myyjien ja maahantuojien välinen yhteistyö 16 8

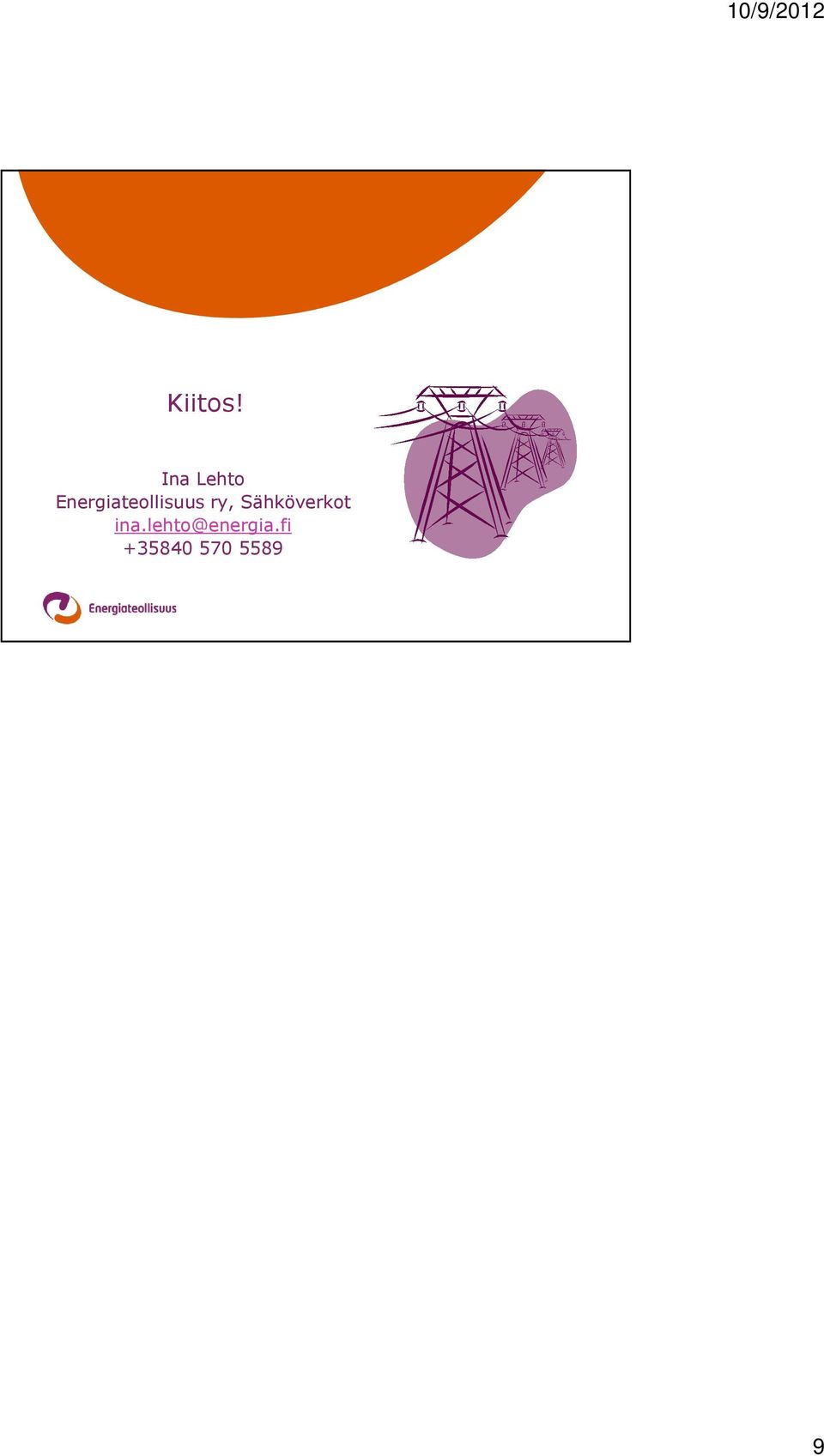

9 Kiitos! Energiateollisuus ry, Sähköverkot
