1 Aurinkosähköä Etelä-Karjalaan - yhteishankinta Mynämäki Vesa-Matti Puro 1

2 2

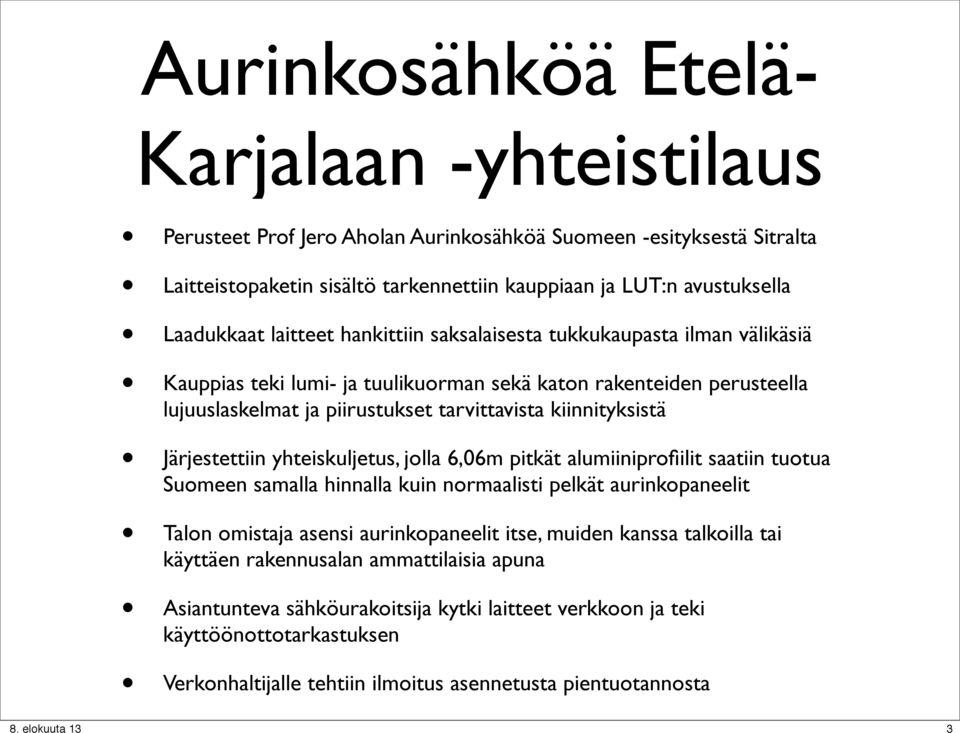

3 Aurinkosähköä Etelä- Karjalaan -yhteistilaus Perusteet Prof Jero Aholan Aurinkosähköä Suomeen -esityksestä Sitralta Laitteistopaketin sisältö tarkennettiin kauppiaan ja LUT:n avustuksella Laadukkaat laitteet hankittiin saksalaisesta tukkukaupasta ilman välikäsiä Kauppias teki lumi- ja tuulikuorman sekä katon rakenteiden perusteella lujuuslaskelmat ja piirustukset tarvittavista kiinnityksistä Järjestettiin yhteiskuljetus, jolla 6,06m pitkät alumiiniprofiilit saatiin tuotua Suomeen samalla hinnalla kuin normaalisti pelkät aurinkopaneelit Talon omistaja asensi aurinkopaneelit itse, muiden kanssa talkoilla tai käyttäen rakennusalan ammattilaisia apuna Asiantunteva sähköurakoitsija kytki laitteet verkkoon ja teki käyttöönottotarkastuksen Verkonhaltijalle tehtiin ilmoitus asennetusta pientuotannosta 3

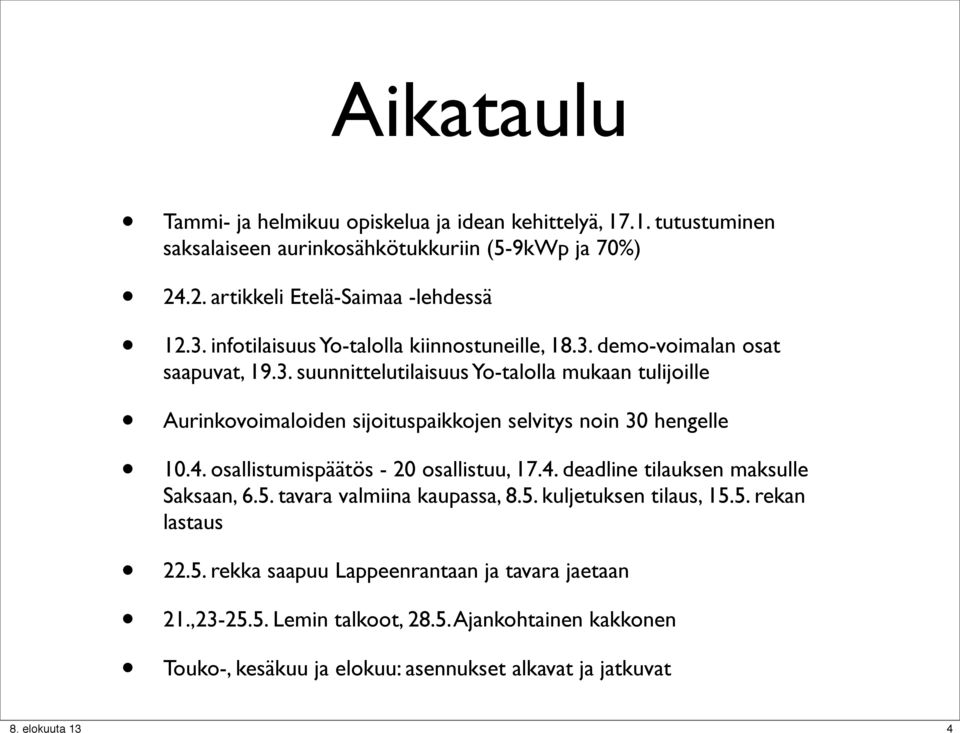

4 Aikataulu Tammi- ja helmikuu opiskelua ja idean kehittelyä, tutustuminen saksalaiseen aurinkosähkötukkuriin (5-9kWp ja 70%) artikkeli Etelä-Saimaa -lehdessä infotilaisuus Yo-talolla kiinnostuneille, demo-voimalan osat saapuvat, suunnittelutilaisuus Yo-talolla mukaan tulijoille Aurinkovoimaloiden sijoituspaikkojen selvitys noin 30 hengelle osallistumispäätös - 20 osallistuu, deadline tilauksen maksulle Saksaan, 6.5. tavara valmiina kaupassa, 8.5. kuljetuksen tilaus, rekan lastaus rekka saapuu Lappeenrantaan ja tavara jaetaan 21., Lemin talkoot, Ajankohtainen kakkonen Touko-, kesäkuu ja elokuu: asennukset alkavat ja jatkuvat 4

5 Etelä-Saimaa

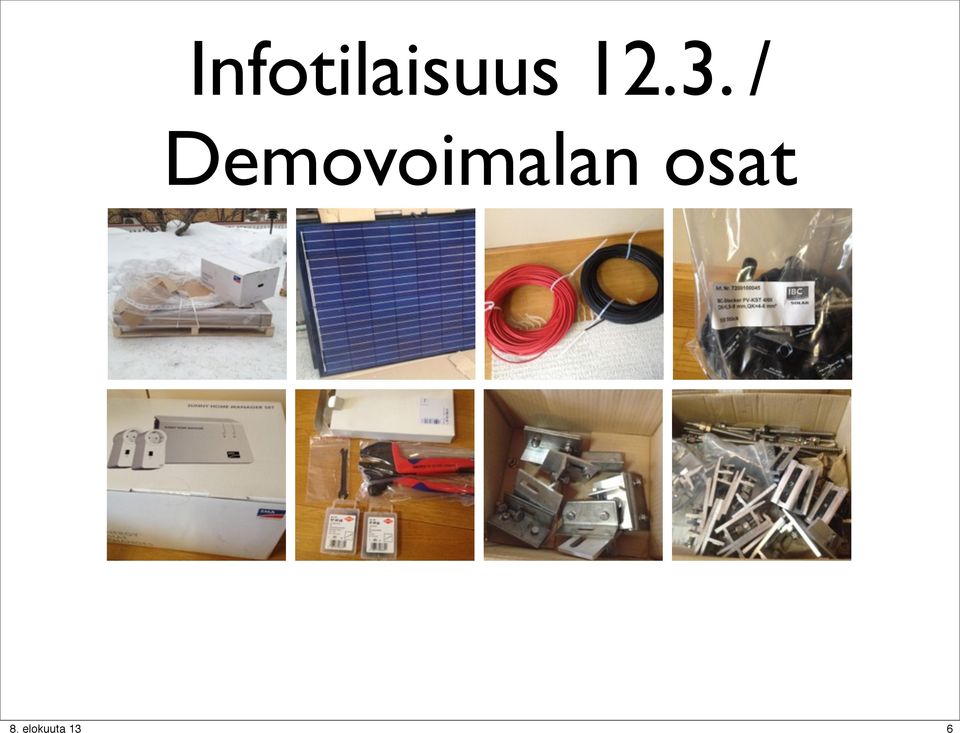

6 Infotilaisuus / Demovoimalan osat 6

7 Suunnittelutilaisuus

8 Sijoituspaikkojen selvitys 8

9 Tilaus 17.4, koossa 6.5. ja kuljetus

10 Maatila Lemillä Lemi Rantala ,04 / 5 kwp 4x6 Heckert NeMo P210 Päärakennus ja 3 mökkiä 10

11 Lemin Talkoot 11

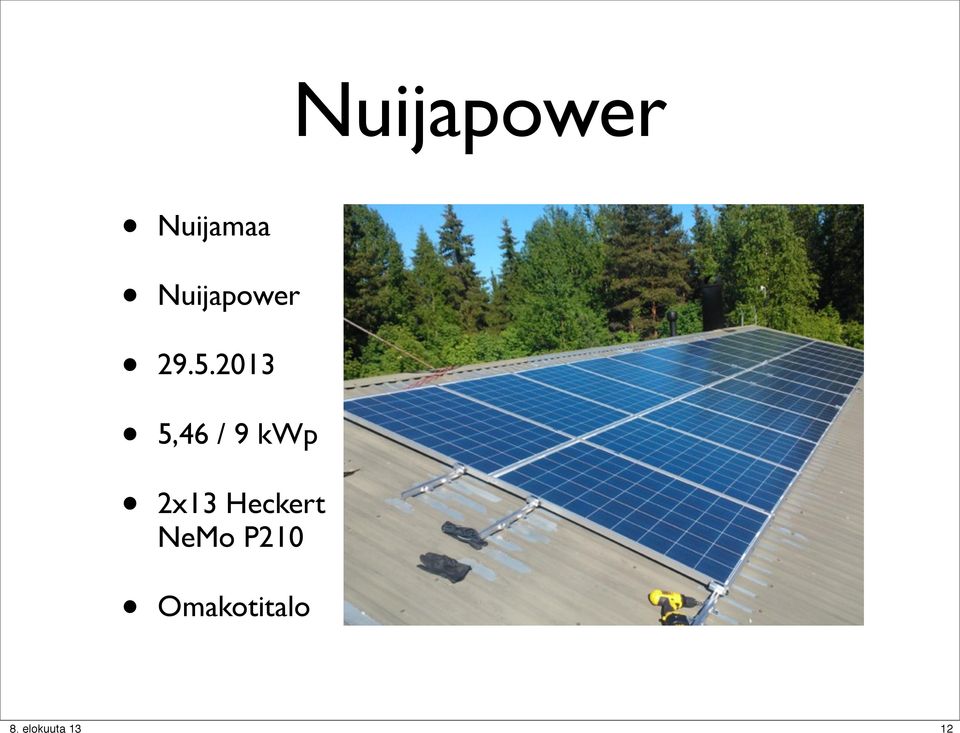

12 Nuijapower Nuijamaa Nuijapower ,46 / 9 kwp 2x13 Heckert NeMo P210 Omakotitalo 12

13 Omakotitalo Lappeenrannassa Lappeenranta ,52 / 7 kwp 2x4 + 2x4 Centrosolar S-Vision

14 Tiilikatto 14

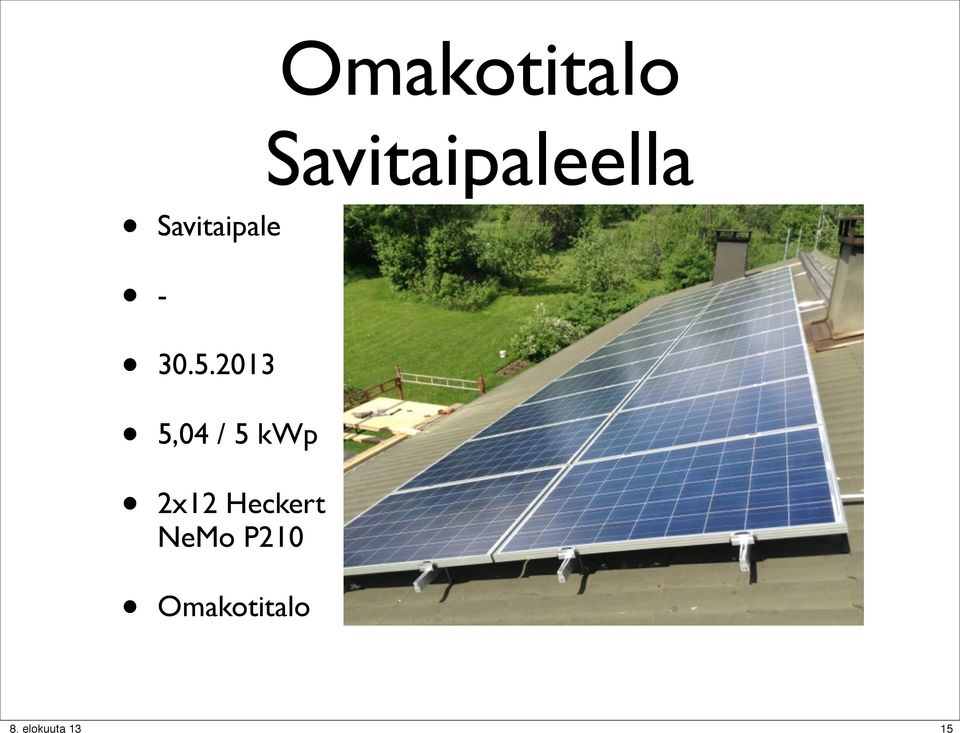

15 Savitaipale ,04 / 5 kwp 2x12 Heckert NeMo P210 Omakotitalo Omakotitalo Savitaipaleella 15

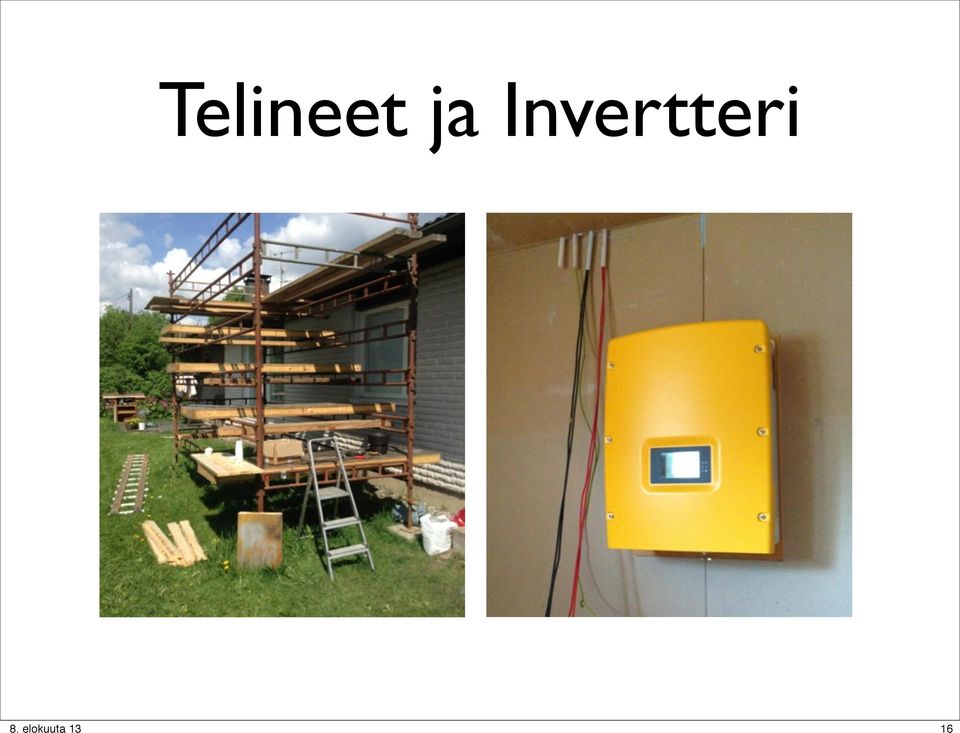

16 Telineet ja Invertteri 16

17 Aurinkovoimala Liekki Lappeenranta Aurinkovoimala Liekki ,28 / 9 kwp 6x4 Centrosolar S-Vision 220 Omakotitalo 17

18 Liekin Telineet 18

19 Vanha maalaismaisema Espoo Vanha maalaismaisema ,04 / 9 kwp 4x6 Heckert NeMo P210 Omakotitalo 19

20 Kumpare Lemi Kumpare ,75 / 6 kwp 5x5 kiinalainen omatuonti Omakotitalo 20

21 Maatila Mikkelissä Mikkeli / 5 kwp 2x16 (17) ebaystä Maatila 21

22 Pitkäniitty 1 Espoo Pitkäniitty ,94 / 5 kwp 2x7 Heckert NeMo P210 Omakotitalo 22

23 Pitkäniityn Kurottaja 23

24 Leirivoima Lappeenranta Leirivoima ,04 / 5 kwp 3x8 Heckert NeMo P210 Omakotitalo 24

25 Leirivoiman Invertteri 25

26 Maatila Artjärvellä Artjärvi Simola ,52 / 5 kwp 4 x 4 Centrosolar S-Vision 220 Maatila 26

27 Merenlahti Lappeenranta - kesäkuu 6,5 / 8 kwp kiinalainen omatuonti Omakotitalo 27

28 JTenergia - Luoteisenniemi Lappeenranta JTenergia - Luoteisenniemi ,52 / 5 kwp 3x4 Heckert NeMo P210 Kolme kesämökkiä 28

29 Huopakatto 29

30 Karhunpää - kalustovaja Taipalsaari ,24 / 9 kwp 2x22 Heckert NeMo P210 Kesämökki 30

31 Maa-asennus Joutseno - 5,04 / 5 kwp 1x24 Heckert NeMo P210 Omakotitalo 31

32 Puro Lemillä Lemi - 2,1 / 5 kwp 5x2 Centrosolar S-Vision 220 Omakotitalo 32

33 Aaltopeltikatto 33

34 Puro Kuusankoskella Kuusankoski - 3,52 / 5 kwp 4x4 Centrosolar S-Vision 220 Omakotitalo 34

35 Saumattu peltikatto 35

36 Pienkerrostalo Helsinki - 5,04 / 5 kwp x2 Heckert NeMo P210 Pienkerrostalo 36

37 Maatila Taipalsaarella Taipalsaari - 2,52 / 5 kwp 2x2+2x2+2x2 Heckert NeMo P210 Maatila 37

38 Omakotitalotyömaa Lappeenranta - 2,52 / 5 kwp 12 kpl Heckert NeMo P210 Omakotitalotyömaa 38

39 Aurinkosähkö Suomessa 39

40 5kW voimalan tuotto (kwh) Eurajoki (3970, +2%) Helsinki (3970, +2%) Inari (3190, -18%) Joensuu (3690, -5%) Jyväskylä (3730, -4%) Kuopio (3650, -6%) Lappeenranta (3890) Mynämäki (4040, +4%) Oulu (3650, -6%) Rovaniemi (3500, -10%) Tampere (3850, -1%) Turku (4070, +5%) 13 katto etelään 40

41 5kW voimalan tuotto (kwh) Tammi (48,8 / 1,6) Helmi (149 / 5,3) Maalis (311 / 10) Huhti (503 / 16,8) Touko (659 / 21,3) Kesä (629 / 21) Heinä (639 / 20,6) Elo (467 / 15,1) Syys (274 / 9,1) Loka (142 / 4,6) Marras (44 / 1,5) Joulu (25 / 0,8) Lappeenranta, 13 katto etelään. Kuukausi / päivä. 41

42 Rantala 48 kesäkuu Lappeenranta, 13 katto etelään. Kuukausi / päivä. 42

43 Rantala Lappeenranta, 13 katto etelään. Kuukausi / päivä. 43

44 Lähde: Prof Jero Ahola, Lappeenrannan teknillinen yliopisto, Aurinkosähköä Suomeen,

45 Kauppa: TST Photovoltaik Shop, Saksa 45 Aurinkosähkövoimala Huipputeho on esim. 5 kw ja jolloin vuosittain tuotettu sähköenergia on noin 4000 kwh Asennuskiskot (66e per paneeli) Aurinkopaneelit (24 kpl a 210 W paneelia) (172e/ kpl) 3-vaiheinen verkkoinvertteri (1780e) Kaapelit, turvakytkin, ym. Hintaluokka noin 7500e

46 Aurinkopaneeli Muuntaa auringon säteilyä tasasähköksi Tyypillinen koko noin 149cm x 99cm Huipputeho 210W Heckert NeMo P

47 Verkkoinvertteri Muuntaa aurinkopaneelin tuottaman tasasähkön (DC) vaihtosähköksi (vaihtosuuntaaja) Sijoitetaan ulos tai sisään SMA Sunny Tripower 5000 VDE-AR-N kw (malleja kw) kolmivaiheinen Bluetooth & nettiliitäntä valvontaan 47

48 Yhteishankinta SMA Sunny Tripower 5000TL + 24 Heckert NeMo P IBC TopFix 200 5kWp kWh/a 7500e/paketti Saksasta Yhteiskuljetus 14 osallistujaa Suunnittelu, kuljetus ja opastus asennukseen toteutus 2-3 kuukautta 48
