Aurinkoenergia Suomessa

Transkriptio

1 Tampere Aurinkoenergia Suomessa Jarno Kuokkanen Sundial Finland Oy Aurinkoteknillinen yhdistys Ry

2 Aurinkoenergian termit Aurinkolämpö (ST) Aurinkokeräin Tuottaa lämpöä Lämpöenergia, käyttövesi, lämmitys, jne Varastointi vesivaraaja Lämmön myynti hyvin harvinaista Keräimien hyötysuhde 50-90% Järjestelmä tuottaa 500kwh /m2 /vuosi Järjestelmän koko ilmoitetaan m2 (1 m2 = 0,8 kw) Aurinkosähkö (PV) Aurinkopaneeli Tuottaa sähköä Sähköenergia, Varastointi akut Voidaan syöttää sähköverkkoon, jolloin varastointia ei tarvita Sähkön myyminen verkkoon mahdollista Paneelien hyötysuhde 10-20% Järjestelmä tuottaa 120kwh/m2/vuosi Järjestelmän koko ilmoitetaan kwp Jarno Kuokkanen 2

3 Aurinkoenergian potentiaali Aurinkoenergia on: Ilmaista Rajoittamattomasti Ympäristöystävällinen, päästötön Ei kuljetustarvetta Tulevaisuudessa suurin energianlähde maailmassa Jarno Kuokkanen 3

4 Aurinkolämpö Eurooppa 2015 Suomi m2 Tasokeräin 3000m2 Tyhjiöputkikeräin 1000m Saksa m2 Tasokeräin m2 Tyhjiöputki m2 Lähde: ESTIF Jarno Kuokkanen 4

5 Aurinkolämpö Eurooppa 2020 Suomi m2 (3200 MWh) Tasokeräin 3000m2 Tyhjiöputkikeräin 1000m Saksa m2 Tasokeräin m2 Tyhjiöputki m Tanska m2 Tasokeräin m2 Arvioitu m Jarno Kuokkanen 5

6 Aurinkolämpö Suomi Säteily n kwh / m2 / vuosi Käyttöaika Suomessa 8-10kk / vuosi Käyttövesi 50-60% / vuosi Kokonaiskulutus 20-30% / vuosi ilman kausivarastointia Jarno Kuokkanen 6

7 Aurinkolämpö tilanne Suomessa 2015 Alan tuntemuksessa tapahtunut selvää kehitystä viimeisen 5 vuoden aikana Satunnaisiin pienkohteisiin asennetaan aurinkolämpöjärjestelmä osana hybridilämmitysjärjestelmää Suuremmat kiinteistöt heränneet myös, ainakin potentiaali selvitetään hankinnoiden yhteydessä Suurempia toteutuksia (>100m2) vielä suhteellisen vähän. Tyypilliset investoinnit OKT 6-12m2, Maatilat 12-50m2, rivikerrostalot m Jarno Kuokkanen 7

8 Aurinkosähkö Suomessa 2015 Alan tunnettavuus pompannut kahdessa vuodessa Aikaisemmin ns. mökkiratkaisuja, nyt lähes kaikki verkkoon kytkettäviä järjestelmiä Järjestelmän suunnittelu oman peruskulutuksen mukaan, ns. siirtomaksun säästö Teollisuus ja energiayhtiöt investoineet suuria järjestelmiä kokoluokka kwp Pientalot investoivat kiihtyvästi, kokoluokka 3-6 kwp Maatilat investoivat kiihtyvästi, kokoluokka kwp Jarno Kuokkanen 8

9 Aurinkoenergian hintatasot 2015 Aurinkolämpö (ST) Pienet järjestelmät 2-20m / m2 Keskikokoiset m / m2 Suuret m / m2 Aurinkosähkö (PV) Pienet järjestelmät 3 20 kwp 1,35 2 / Wp Keskikokoiset järjestelmät kwp 1 1,6 / Wp Hinnat alv 0% Lähde finsolar.net Jarno Kuokkanen 9

10 Aurinkoenergian tuki 2016 Aurinkolämpö (ST) Pienet järjestelmät 2-20m / m2 Keskikokoiset m / m2 Suuret m / m2 Investointituki yrityksille 20% Energiatuki maatalousyrittäjille 35% Kotitaloudet kotitalousvähennys Hinnat alv 0% Lähde finsolar.net Jarno Kuokkanen 10

11 Aurinkolämpökeräimet 1. Aurinkolämpökeräimet Erilaisia keräintyyppejä Tasokeräimet 90% tasokeräimiä euroopassa (ESTIF) Hyötysuhde tehokkaampi, 70-90% Pinta-alan tarve vähäisempi Suurkeräimet, kustannustehokas asennus Tyhjiöputkikeräimet Parhaimmillaan korkeissa lämpötiloissa, esim. prosessilämpö Hyötysuhde 40-70% Jarno Kuokkanen 11

12 Aurinkolämpökeräimet Tasokeräin Keräimen etuja Teho Kestävyys Ulkonäkö Jarno Kuokkanen 12

13 Aurinkolämpökeräimet Tyhjiöputkikeräin Keräimen etuja Lämmön eristys, tyhjiö Hyötysuhde korkeissa lämpötiloissa Jarno Kuokkanen 13

14 Aurinkolämpökeräimet Hybridikeräin Yhdistetty sähkö ja lämpö Voidaan asentaa samoille telineille Nestekierto jäähdyttää PV-paneeli, hyötysuhde paranee Ensisijaisesti PV-paneeli Lämmöntuotto heikompi Jarno Kuokkanen 14

15 Erilaisia järjestelmiä Aurinkosähkö -PV 9,75 kw -PV 55,2 kw Aurinkolämpö -ST 18m2 -ST 30m2 -ST 220m2 -ST 160m2

16 Erilaisia järjestelmiä PV järjestelmä 9,75 kw Jarno Kuokkanen 16

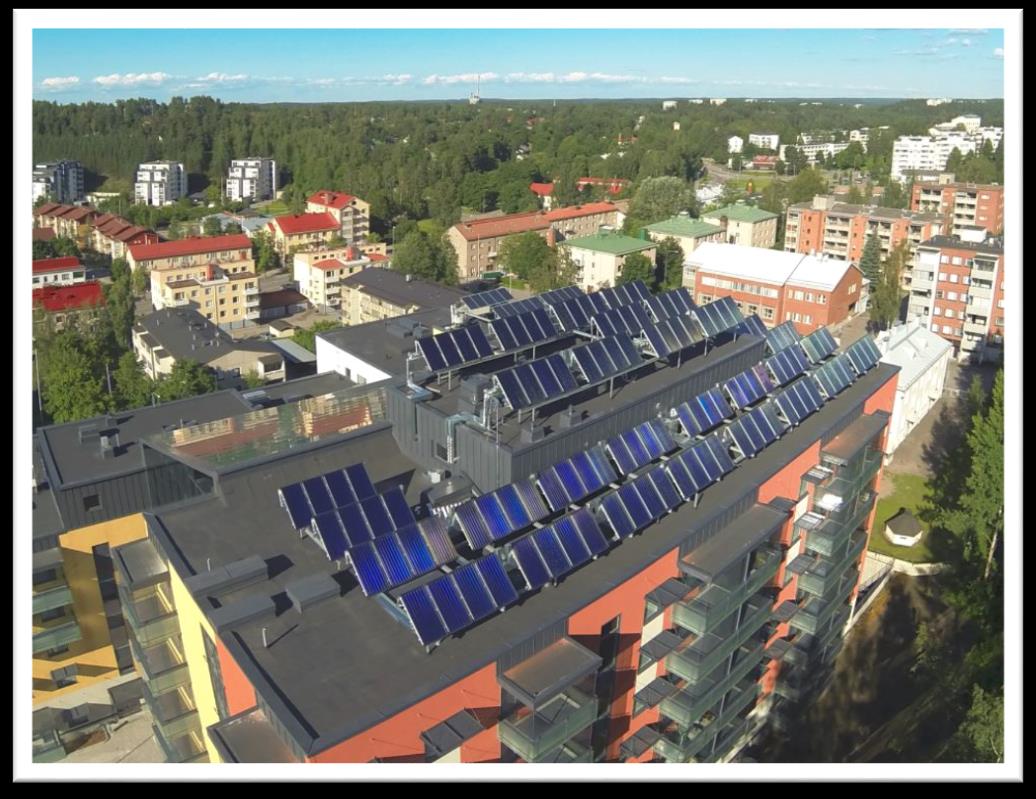

17 Erilaisia järjestelmiä PV järjestelmä 55,2 kw Espoon kaupunki Paneelien määrä 276kpl Paneelien kokonaispinta-ala 400m2 Arvoitu tuotto kwh / vuosi Jarno Kuokkanen 17

18 Erilaisia järjestelmiä MAALÄMPÖ + AURINKO Lämmitetään LKV-varaajia Aurinkopiirin lämpötila astetta Korvataan MLP:n käyttämää ostoenergiaa Laitteiston käyttöikä pitenee Maapiiri elpyy kesän aikana Arvioitu vuosituotto 18000kWh Vuosituotto aurinkolämpöjärjestelmällä kwh / m Jarno Kuokkanen 18

19 Erilaisia järjestelmiä MAALÄMPÖ + AURINKO Lämmitetään ensisijaisesti LKV esilämmitys varaajaa Toissijaisesti maapiiriä lämmönvaihtimen kautta Automatiikka ohjaa aurinkoenergian sopivaan kohteeseen vaihtoventtiilin avulla Jarno Kuokkanen 19

20 Erilaisia järjestelmiä KAUKOLÄMPÖ + AURINKO Varaaja ennen vaihdinta, priimaus vaihtimella LKV-esilämmitys Lämmityspiiri Kuvassa tyypillinen kattoasennus Palvelutalo Lahti Tiettävästi Suomen suurin aurinkolämpöjärjestelmä Jarno Kuokkanen 20

21 Erilaisia järjestelmiä MAALÄMPÖ + AURINKO + ÖLJY Sakarinmäen Koulu, Helsinki Yli 80% tuotetaan uusiutuvalla energialla Aurinkolämpökeräimiä 160m2 Aurinkolämmön osuus 3% Arvioitu vuosituotto 80000kWh 500 kwh / m Jarno Kuokkanen 21

22 Huomioitavaa järjestelmän suunnittelussa Aurinkolämpöjärjestelmät mukaan jo suunnitteluvaiheessa investointikustannus pienentyy järjestelmien hyötysuhde saadaan korkeaksi katto- / seinäintegraatio, maisemointi Elinkaarikustannukset mukaan laskelmiin Sijoitetun pääoman korko Käyttöikä 30 vuotta -> aurinkolämpö erittäin kilpailukykyinen Jarno Kuokkanen 22

23 5. Case Kerrostalo LKV-esilämmitys Karjatila Puu / Öljy lämmitys LKV kulutus 1900l / vrk Tai 12000l / 17C Mitoitettu järjestelmä LKV-esilämmitys 40 / 50 m2 aurinkokeräimiä Suunta etelä, 45 astetta 4000l varaaja Jarno Kuokkanen 23

24 5. Case Kerrostalo Kannattavuuslaskelma Nettonykyarvo Sijoitetun pääoman tuotto 8,2% Jarno Kuokkanen 24

25 Kannattavuus Aurinkosähkö tuotto / kulutus vertailu Kulutus kk Aurinkosähkö Jarno Kuokkanen 25

26 Maailmalta Drake Landing 52 asuntoa Alberta, Kanada Valmistunut 2007 Aurinkopeitto 100% Jarno Kuokkanen 26

27 Kiitos. Jarno Kuokkanen Sundial Finland Oy Aurinkoteknillinen yhdistys ry
