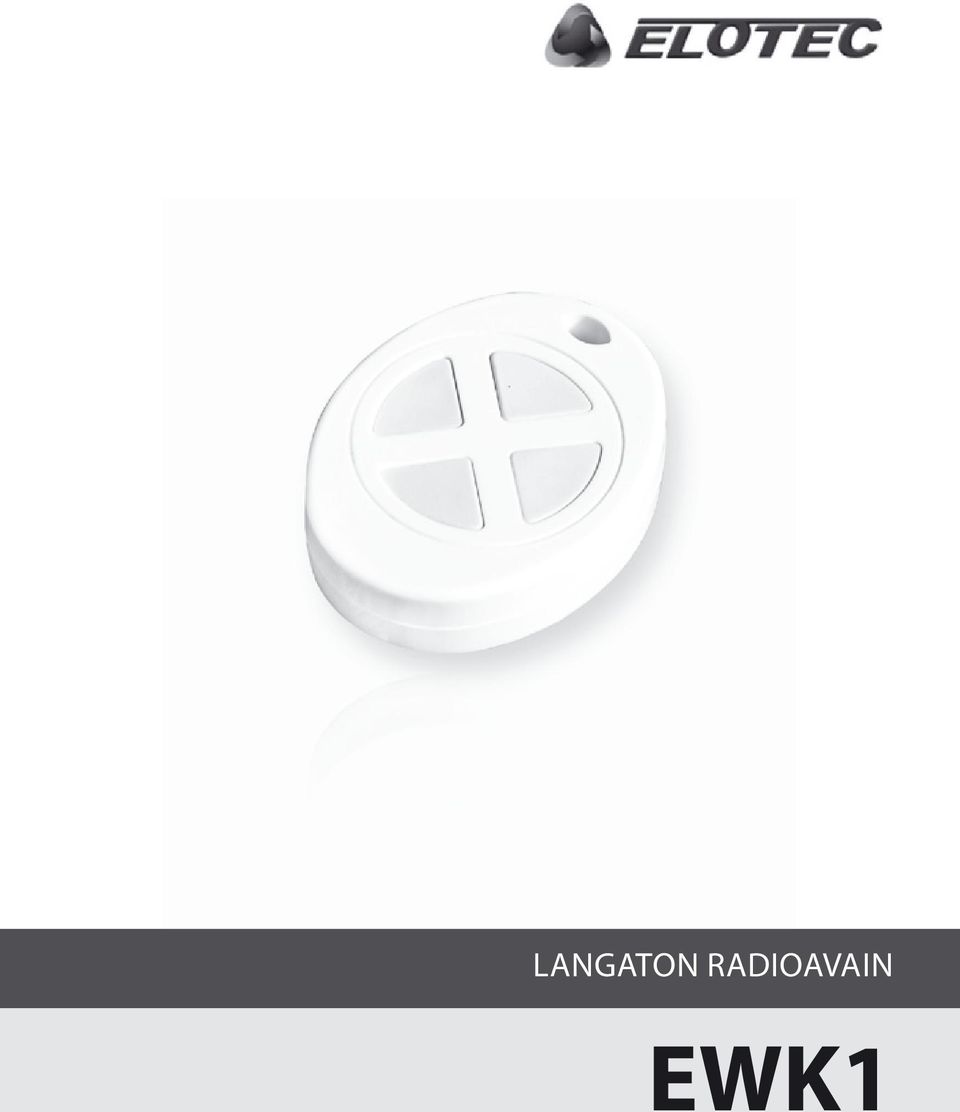

1 LANGATON RADIOAVAIN EWK1

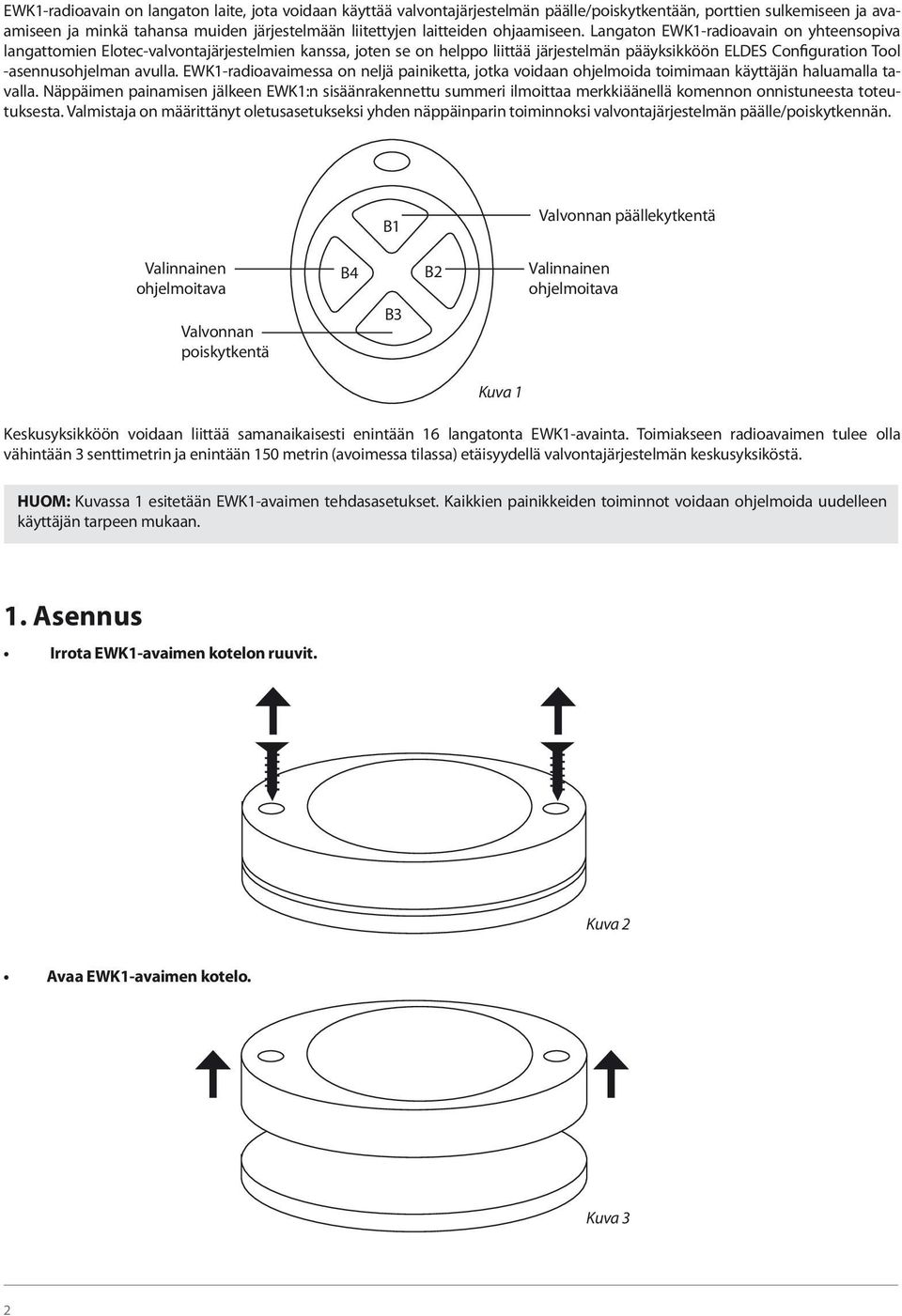

2 EWK1-radioavain on langaton laite, jota voidaan käyttää valvontajärjestelmän päälle/poiskytkentään, porttien sulkemiseen ja avaamiseen ja minkä tahansa muiden järjestelmään liitettyjen laitteiden ohjaamiseen. Langaton EWK1-radioavain on yhteensopiva langattomien Elotec-valvontajärjestelmien kanssa, joten se on helppo liittää järjestelmän pääyksikköön ELDES Configuration Tool -asennusohjelman avulla. EWK1-radioavaimessa on neljä painiketta, jotka voidaan ohjelmoida toimimaan käyttäjän haluamalla tavalla. Näppäimen painamisen jälkeen EWK1:n sisäänrakennettu summeri ilmoittaa merkkiäänellä komennon onnistuneesta toteutuksesta. Valmistaja on määrittänyt oletusasetukseksi yhden näppäinparin toiminnoksi valvontajärjestelmän päälle/poiskytkennän. B1 Valvonnan päällekytkentä Valinnainen ohjelmoitava Valvonnan poiskytkentä B4 B3 B2 Valinnainen ohjelmoitava Keskusyksikköön voidaan liittää samanaikaisesti enintään 16 langatonta EWK1-avainta. Toimiakseen radioavaimen tulee olla vähintään 3 senttimetrin ja enintään 150 metrin (avoimessa tilassa) etäisyydellä valvontajärjestelmän keskusyksiköstä. Kuva 1 HUOM: Kuvassa 1 esitetään EWK1-avaimen tehdasasetukset. Kaikkien painikkeiden toiminnot voidaan ohjelmoida uudelleen käyttäjän tarpeen mukaan. 1. Asennus Irrota EWK1-avaimen kotelon ruuvit. Kuva 2 Avaa EWK1-avaimen kotelo. Kuva 3 2

Langaton EWK1-radioavain on yhteensopiva langattomien Elotec-valvontajärjestelmien kanssa, joten se on helppo liittää järjestelmän pääyksikköön ELDES Configuration Tool -asennusohjelman avulla.

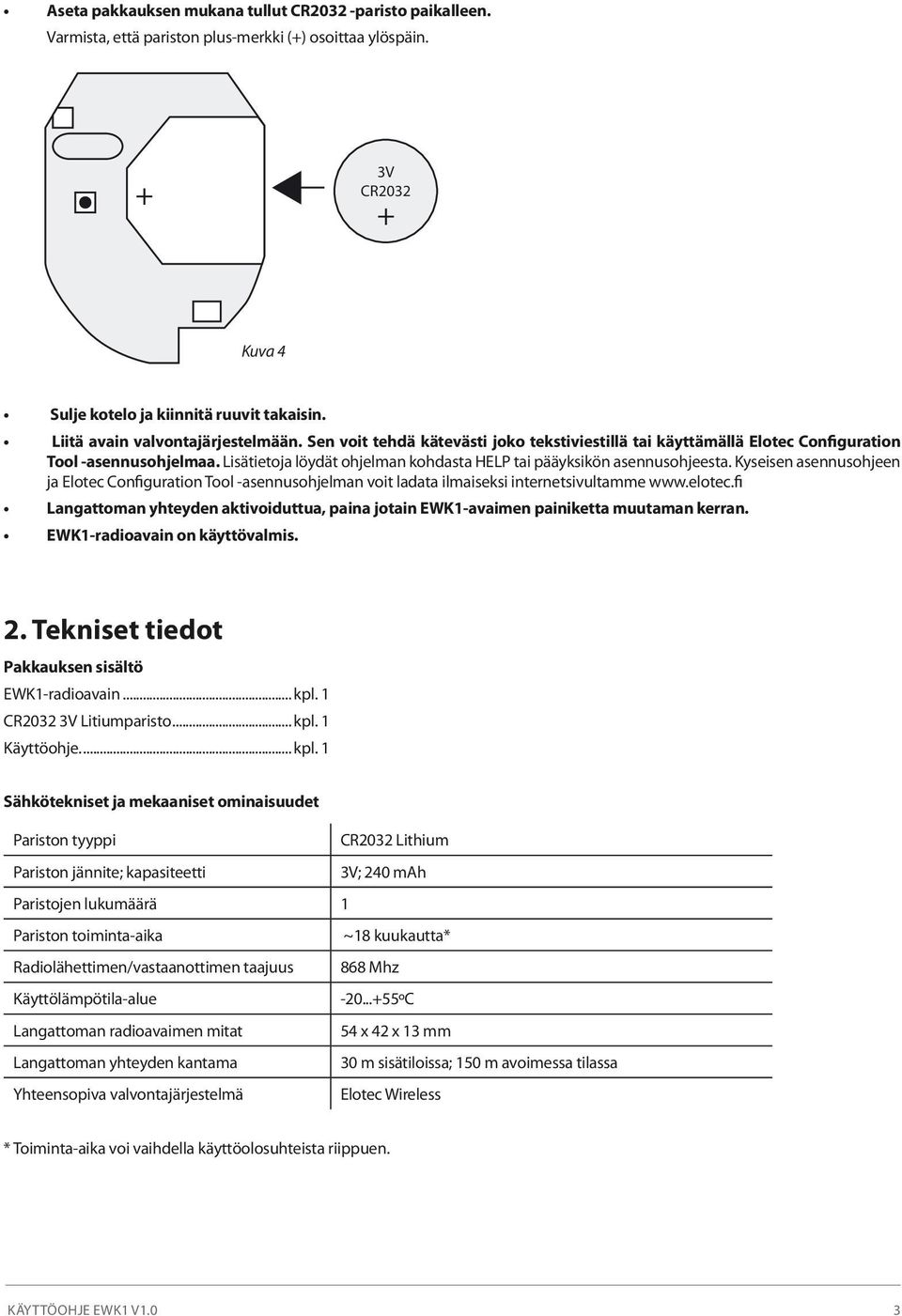

3 Aseta pakkauksen mukana tullut CR2032 -paristo paikalleen. Varmista, että pariston plus-merkki (+) osoittaa ylöspäin. + 3V CR Kuva 4 Sulje kotelo ja kiinnitä ruuvit takaisin. Liitä avain valvontajärjestelmään. Sen voit tehdä kätevästi joko tekstiviestillä tai käyttämällä Elotec Configuration Tool -asennusohjelmaa. Lisätietoja löydät ohjelman kohdasta HELP tai pääyksikön asennusohjeesta. Kyseisen asennusohjeen ja Elotec Configuration Tool -asennusohjelman voit ladata ilmaiseksi internetsivultamme Langattoman yhteyden aktivoiduttua, paina jotain EWK1-avaimen painiketta muutaman kerran. EWK1-radioavain on käyttövalmis. 2. Tekniset tiedot Pakkauksen sisältö EWK1-radioavain... kpl. 1 CR2032 3V Litiumparisto... kpl. 1 Käyttöohje... kpl. 1 Sähkötekniset ja mekaaniset ominaisuudet Pariston tyyppi CR2032 Lithium Pariston jännite; kapasiteetti 3V; 240 mah Paristojen lukumäärä 1 Pariston toiminta-aika ~18 kuukautta* Radiolähettimen/vastaanottimen taajuus 868 Mhz Käyttölämpötila-alue ºC Langattoman radioavaimen mitat 54 x 42 x 13 mm Langattoman yhteyden kantama 30 m sisätiloissa; 150 m avoimessa tilassa Yhteensopiva valvontajärjestelmä Elotec Wireless * Toiminta-aika voi vaihdella käyttöolosuhteista riippuen. KÄYTTÖOHJE EWK1 V1.0 3

Lisätietoja löydät ohjelman kohdasta HELP tai pääyksikön asennusohjeesta. Kyseisen asennusohjeen ja Elotec Configuration Tool -asennusohjelman voit ladata ilmaiseksi internetsivultamme www.elotec.

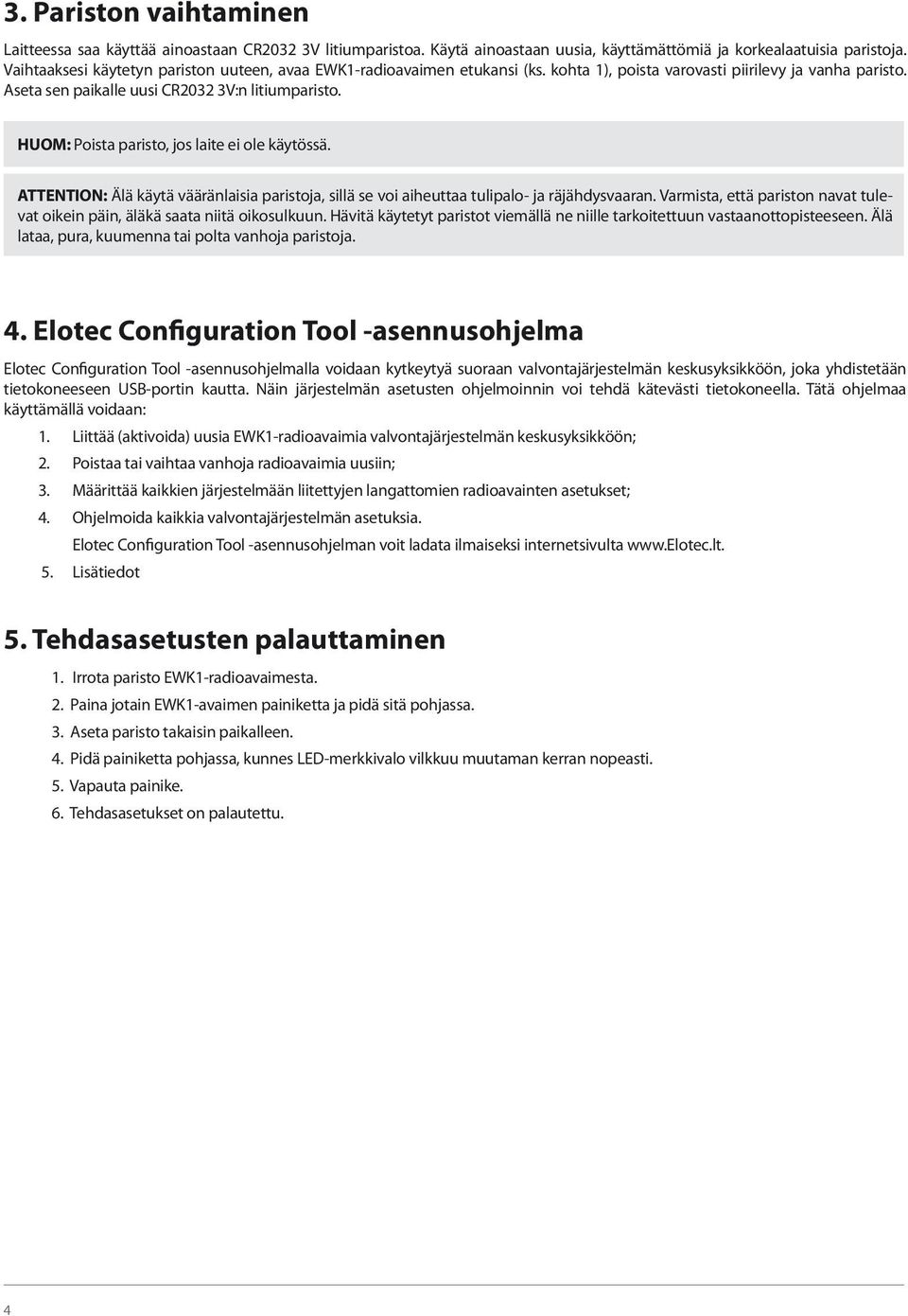

4 3. Pariston vaihtaminen Laitteessa saa käyttää ainoastaan CR2032 3V litiumparistoa. Käytä ainoastaan uusia, käyttämättömiä ja korkealaatuisia paristoja. Vaihtaaksesi käytetyn pariston uuteen, avaa EWK1-radioavaimen etukansi (ks. kohta 1), poista varovasti piirilevy ja vanha paristo. Aseta sen paikalle uusi CR2032 3V:n litiumparisto. HUOM: Poista paristo, jos laite ei ole käytössä. ATTENTION: Älä käytä vääränlaisia paristoja, sillä se voi aiheuttaa tulipalo- ja räjähdysvaaran. Varmista, että pariston navat tulevat oikein päin, äläkä saata niitä oikosulkuun. Hävitä käytetyt paristot viemällä ne niille tarkoitettuun vastaanottopisteeseen. Älä lataa, pura, kuumenna tai polta vanhoja paristoja. 4. Elotec Configuration Tool -asennusohjelma Elotec Configuration Tool -asennusohjelmalla voidaan kytkeytyä suoraan valvontajärjestelmän keskusyksikköön, joka yhdistetään tietokoneeseen USB-portin kautta. Näin järjestelmän asetusten ohjelmoinnin voi tehdä kätevästi tietokoneella. Tätä ohjelmaa käyttämällä voidaan: 1. Liittää (aktivoida) uusia EWK1-radioavaimia valvontajärjestelmän keskusyksikköön; 2. Poistaa tai vaihtaa vanhoja radioavaimia uusiin; 3. Määrittää kaikkien järjestelmään liitettyjen langattomien radioavainten asetukset; 4. Ohjelmoida kaikkia valvontajärjestelmän asetuksia. Elotec Configuration Tool -asennusohjelman voit ladata ilmaiseksi internetsivulta 5. Lisätiedot 5. Tehdasasetusten palauttaminen 1. Irrota paristo EWK1-radioavaimesta. 2. Paina jotain EWK1-avaimen painiketta ja pidä sitä pohjassa. 3. Aseta paristo takaisin paikalleen. 4. Pidä painiketta pohjassa, kunnes LED-merkkivalo vilkkuu muutaman kerran nopeasti. 5. Vapauta painike. 6. Tehdasasetukset on palautettu. 4

HUOM: Poista paristo, jos laite ei ole käytössä. ATTENTION: Älä käytä vääränlaisia paristoja, sillä se voi aiheuttaa tulipalo- ja räjähdysvaaran.

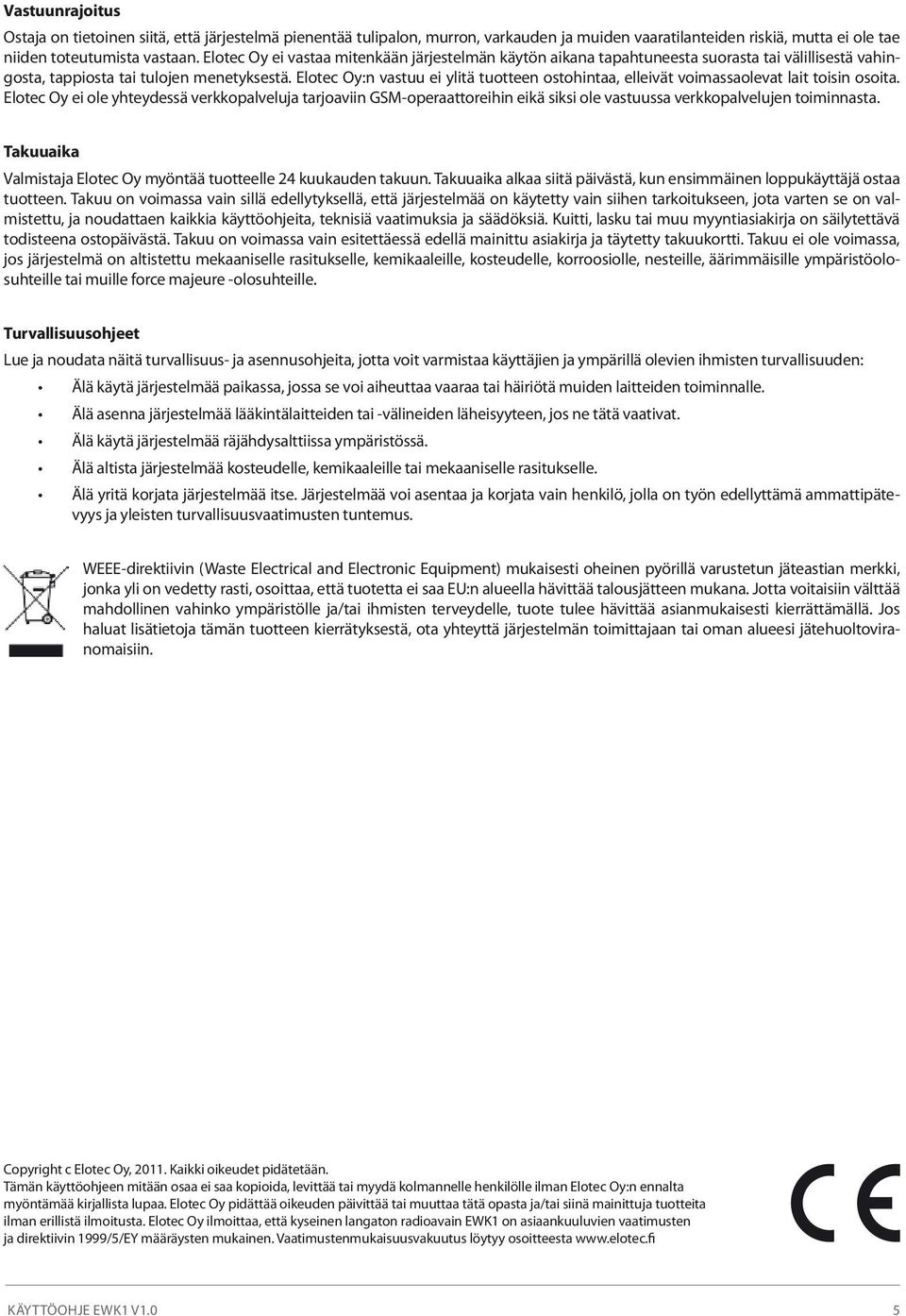

5 Vastuunrajoitus Ostaja on tietoinen siitä, että järjestelmä pienentää tulipalon, murron, varkauden ja muiden vaaratilanteiden riskiä, mutta ei ole tae niiden toteutumista vastaan. Elotec Oy ei vastaa mitenkään järjestelmän käytön aikana tapahtuneesta suorasta tai välillisestä vahingosta, tappiosta tai tulojen menetyksestä. Elotec Oy:n vastuu ei ylitä tuotteen ostohintaa, elleivät voimassaolevat lait toisin osoita. Elotec Oy ei ole yhteydessä verkkopalveluja tarjoaviin GSM-operaattoreihin eikä siksi ole vastuussa verkkopalvelujen toiminnasta. Takuuaika Valmistaja Elotec Oy myöntää tuotteelle 24 kuukauden takuun. Takuuaika alkaa siitä päivästä, kun ensimmäinen loppukäyttäjä ostaa tuotteen. Takuu on voimassa vain sillä edellytyksellä, että järjestelmää on käytetty vain siihen tarkoitukseen, jota varten se on valmistettu, ja noudattaen kaikkia käyttöohjeita, teknisiä vaatimuksia ja säädöksiä. Kuitti, lasku tai muu myyntiasiakirja on säilytettävä todisteena ostopäivästä. Takuu on voimassa vain esitettäessä edellä mainittu asiakirja ja täytetty takuukortti. Takuu ei ole voimassa, jos järjestelmä on altistettu mekaaniselle rasitukselle, kemikaaleille, kosteudelle, korroosiolle, nesteille, äärimmäisille ympäristöolosuhteille tai muille force majeure -olosuhteille. Turvallisuusohjeet Lue ja noudata näitä turvallisuus- ja asennusohjeita, jotta voit varmistaa käyttäjien ja ympärillä olevien ihmisten turvallisuuden: Älä käytä järjestelmää paikassa, jossa se voi aiheuttaa vaaraa tai häiriötä muiden laitteiden toiminnalle. Älä asenna järjestelmää lääkintälaitteiden tai -välineiden läheisyyteen, jos ne tätä vaativat. Älä käytä järjestelmää räjähdysalttiissa ympäristössä. Älä altista järjestelmää kosteudelle, kemikaaleille tai mekaaniselle rasitukselle. Älä yritä korjata järjestelmää itse. Järjestelmää voi asentaa ja korjata vain henkilö, jolla on työn edellyttämä ammattipätevyys ja yleisten turvallisuusvaatimusten tuntemus. WEEE-direktiivin (Waste Electrical and Electronic Equipment) mukaisesti oheinen pyörillä varustetun jäteastian merkki, jonka yli on vedetty rasti, osoittaa, että tuotetta ei saa EU:n alueella hävittää talousjätteen mukana. Jotta voitaisiin välttää mahdollinen vahinko ympäristölle ja/tai ihmisten terveydelle, tuote tulee hävittää asianmukaisesti kierrättämällä. Jos haluat lisätietoja tämän tuotteen kierrätyksestä, ota yhteyttä järjestelmän toimittajaan tai oman alueesi jätehuoltoviranomaisiin. Copyright c Elotec Oy, Kaikki oikeudet pidätetään. Tämän käyttöohjeen mitään osaa ei saa kopioida, levittää tai myydä kolmannelle henkilölle ilman Elotec Oy:n ennalta myöntämää kirjallista lupaa. Elotec Oy pidättää oikeuden päivittää tai muuttaa tätä opasta ja/tai siinä mainittuja tuotteita ilman erillistä ilmoitusta. Elotec Oy ilmoittaa, että kyseinen langaton radioavain EWK1 on asiaankuuluvien vaatimusten ja direktiivin 1999/5/EY määräysten mukainen. Vaatimustenmukaisuusvakuutus löytyy osoitteesta KÄYTTÖOHJE EWK1 V1.0 5

Elotec Oy:n vastuu ei ylitä tuotteen ostohintaa, elleivät voimassaolevat lait toisin osoita.

6 Valmistettu Liettuassa.
