1 Käyttöohje Digitaalinen ohjauskeskus Digi II Kontaktorikotelo: WE WE WE

2 Kiitos, että valitset Saunatecin laatutuotteita Uskomme tuotteemme täyttävän odotuksesi ja antavan sinulle paljon nautinnollisia hetkiä saunassasi. Haluamme sinun, perheesi ja ystäviesi nauttivan muhkeista löylyistä monia kertoja ja samalla löytävän uusia saunomistapoja. Olemme huomioineet nykyajan ihmisten saunomisvaatimukset ja varustaneet kiukaan monella kätevällä ja ainutlaatuisella toiminnolla. Ohjauskeskuksen neljä näppäintä voi muun muassa ohjelmoida ennakolta omien saunomistottumusten mukaan. Käy käyttöohje huolella läpi. Käyttöohje on jaettu kahteen eri osaan. Toinen on tarkoitettu käyttäjälle, toinen asentajalle. Saunatec on maailman johtava sauna- ja höyrysaunatuotteiden toimittaja. Me kehitämme, valmistamme ja markkinoimme sauna- ja höyrysaunatuotteita eri puolilla maailmaa. Saunatecillä on maailman suurimmat saunatuotteiden tuotantolaitokset (Suomessa, Saksassa ja Yhdysvalloissa) ja erittäin laaja jälleenmyyjäverkosto, niin kansallisesti kuin kansainvälisestikin. Tuotealueitamme ovat saunat ja höyrysaunat, sähkö- ja puukiukaat, ohjauskeskukset ja saunatarvikkeet. Pentti Piisku, toimitusjohtaja, Saunatec Group Oy Käyttöohje Digitaalinen ohjauskeskus Digi 2002 Copyright Saunatec Group Oy. Kaikki oikeudet pidätetään. 2

3 Tietoa käyttäjälle Tämä käyttöohje auttaa sinua uuden tuotteen käytössä. Toivomme, että luet käyttöohjeet huolella ja noudatat varoitustekstejä. Käyttöohje on jaettu kahteen osaan: Tietoa käyttäjälle ja Tietoa asentajalle. Käyttäjä saa tarkan selostuksen kiukaan toiminnasta, ohjauskeskuksen käytöstä sekä kunnossapidosta ja huollosta. Jos sinulla on kysyttävää tai tarvitset tuotekohtaisia ohjeita, pyydämme sinua ottamaan yhteyttä paikalliseen jälleenmyyjään. Jotkut käyttöohjeen kohdat ovat muita tärkeämpiä. Näissä kohdissa on käytetty seuraavia merkkejä:! Varoitus Huomaa Vihjeitä ja neuvoja Sisällysluettelo Ohjauskeskus ja sen osat... 4 Ohjauskeskuksen toiminnot Kellon asetus ja kielen valinta Käynnistysajan asetus Lämpötilan asetus Saunomisajan asetus Muistinäppäimien ohjelmoiminen ja aktivoiminen Asetusten muuttaminen saunomisen aikana Älysaunan aktivoiminen Ohjauskeskuksen lukitseminen Puhaltimen tai valaistuksen lukitseminen Hälytys Sähköliitäntä Ohjauskeskuksen asennus ja ohjelmointi

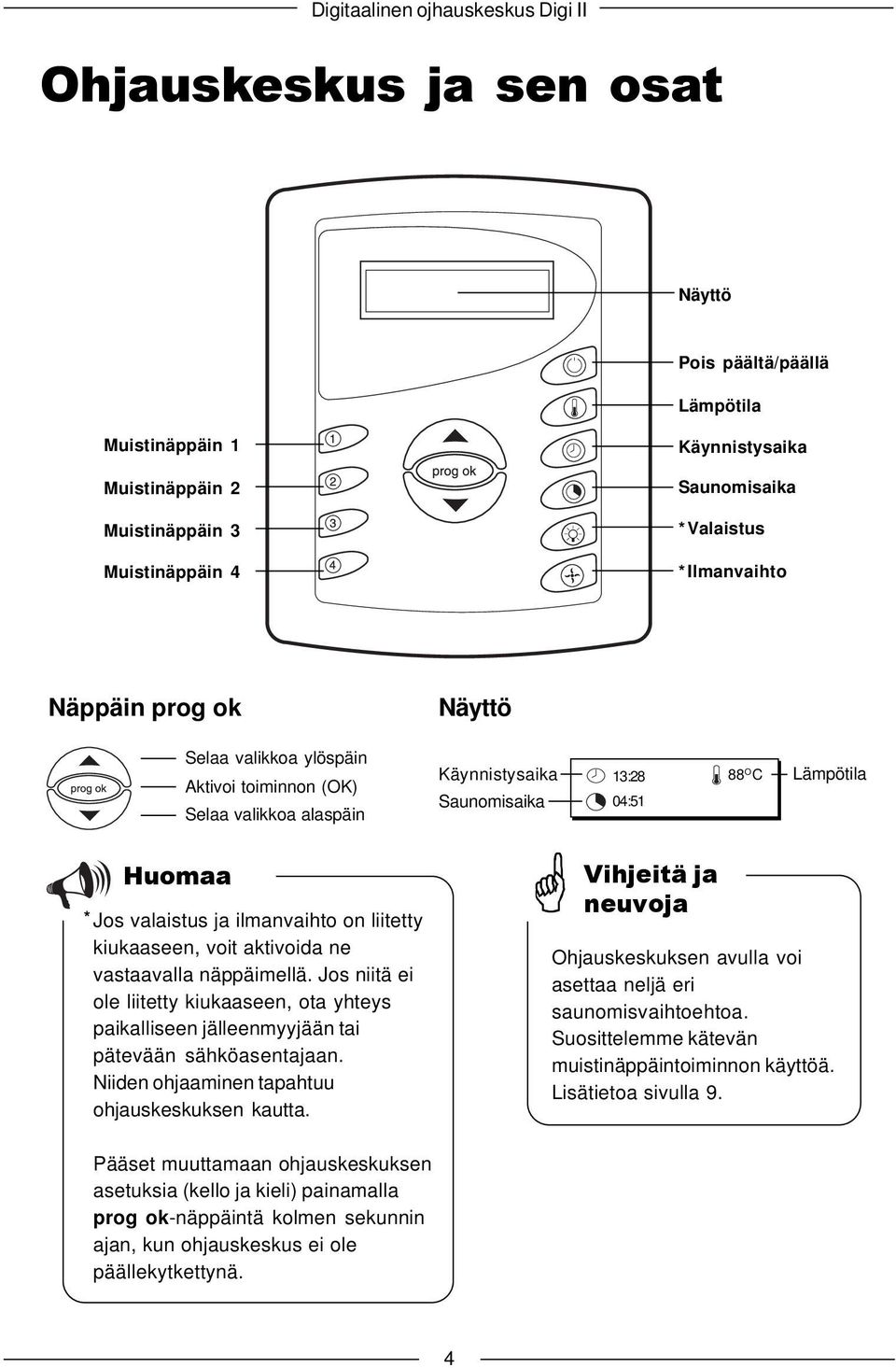

4 Ohjauskeskus ja sen osat Näyttö Pois päältä/päällä Lämpötila Muistinäppäin 1 Muistinäppäin 2 Muistinäppäin 3 Muistinäppäin 4 Käynnistysaika Saunomisaika * Valaistus * Ilmanvaihto Näppäin prog ok Näyttö Selaa valikkoa ylöspäin Aktivoi toiminnon (OK) Selaa valikkoa alaspäin Käynnistysaika Saunomisaika 13:28 04:51 88 O C Lämpötila Huomaa * Jos valaistus ja ilmanvaihto on liitetty kiukaaseen, voit aktivoida ne vastaavalla näppäimellä. Jos niitä ei ole liitetty kiukaaseen, ota yhteys paikalliseen jälleenmyyjään tai pätevään sähköasentajaan. Niiden ohjaaminen tapahtuu ohjauskeskuksen kautta. Vihjeitä ja neuvoja Ohjauskeskuksen avulla voi asettaa neljä eri saunomisvaihtoehtoa. Suosittelemme kätevän muistinäppäintoiminnon käyttöä. Lisätietoa sivulla 9. Pääset muuttamaan ohjauskeskuksen asetuksia (kello ja kieli) painamalla prog ok-näppäintä kolmen sekunnin ajan, kun ohjauskeskus ei ole päällekytkettynä. 4

5 Ohjauskeskuksen toiminnot Ohjauskeskuksen avulla käyttäjä asettaa, lämpötilan, käynnistysajan, saunomisajan ja älysaunatoiminnon. Voit myös ohjelmoida neljä muistinäppäintä saadaksesi useampien saunojien saunomistottumuksia vastaavat esiohjelmoidut asetukset. Tämän ansiota kiukaan voi käynnistää yhdellä napin painalluksella. Kiukaan käynnistääksesi sinun on ensin asetettava seuraavat parametrit: 1. Käynnistysaika, eli aika, jolloin kiuas alkaa lämmetä. 2. Lämpötila, eli kiukaan lämmitysteho. 3. Saunomisaika, eli kiukaan päälläoloaika. Muistinäppäimet: Suosittelemme, että käytät muistinäppäimiä saunoessasi. Voit helposti ohjelmoida saunomistottumuksesi erillisille näppäimille. Kun sitten haluat saunoa, aktivoit esiasettamasi toiminnot yhdellä napin painalluksella. Kukin muistinäppäin on esiasetettu tehtaalla. Lisätietoa muistinäppäimistä on sivulla 9. Perusasetukset: Ennen saunomista sinun on tehtävä perusasetukset ohjauskeskuksen avulla. Perusasetukset ovat kellonajan asetus ja kielen valinta. Lisätietoa perusasetuksista sivulla 6. VALIKKO 1 KELLO: Digitaalisen ohjauskeskuksen avulla lämpötilan asetus on helppoa. Asetat kellon siirtymällä valikkoasetuksiin. Katso lisätietoa sivulta 6. 5

6 Kellonajan asetus ja kielen valinta Ohjauskeskus palautuu automaattisesti Valikko-tilasta Pois päältä-tilaan, jos mitään näppäintä ei paineta kolmen sekunnin kuluessa. Jos joku muutos on tehty, se täytyy hyväksyä prog ok-näppäimellä ennen kuin ohjauskeskus palautuu Pois päältä-tilaan, muussa tapauksessa muutosta ei tallenneta muistiin. Kellonajan asetus Varmista, että ohjauskeskus on Pois päältä-tilassa ennen kuin asetat kellonajan. Kielen asetus Varmista, että ohjauskeskus on Pois päältä-tilassa ennen kuin valitset kielen. 1. Paina prog ok-näppäintä kolmen sekunnin ajan Näyttöön tulee nyt: VALIKKO 1 KELLO: 12:08 2. Ilmoita uusi kellonaika nuolinäppäinten avulla 3. Hyväksy uusi kellonaika näppäimellä prog ok 1. Paina prog ok-näppäintä kolmen sekunnin ajan 2. Selaile Valikkoon 2 painamalla prog ok-näppäintä Näyttöön tulee nyt: VALIKKO 2 KIELI: 3. Ilmoita nyt kieli nuolinäppäimillä SUOMI 4 Hyväksy uusi kieli prog ok-näppäimellä Huomaa Yli 20 minuuttia kestävä sähkökatkos poistaa ohjauskeskuksen kelloasetuksen. Tällöin sinun on ohjelmoitava asetus uudelleen. Ohjauskeskuksessa on valittavana kolme kieltä: suomi, englanti, ruotsi, saksa ja hollanti. 6

7 Käynnistysajan, lämpötilan ja saunomisajan ohjelmointi 1 Käynnistysajan asetus Käynnistysaika on se kellonaika, jolloin kiuas alkaa lämmetä, esim. 18:30. Vihjeitä ja neuvoja Arvoja voi nopeasti selailla ylös- ja alaspäin pitämällä nuolinäppäimen alaspainettuna. 1. Käynnistä ohjauskeskus näppäimellä Pois päältä/päällä Taustavalo syttyy 2. Paina prog ok-näppäintä Näyttöön tulee aikaisemmin valitut asetukset: esim. 14:00 01:30 70 O C 3. Paina käynnistysaikanäppäintä Näyttöön tulee: KÄYNNISTYSAIKA: 14:00 4. Ilmoita käynnistysaika, esim 18:30, nuolinäppäimillä 5. Hyväksy käynnistysaika prog ok-näppäimellä Näyttöön tulee: 18:30 01:30 70 O C 6. Käynistä laite painamalla prog ok nappia 3 sekuntia. 7

8 2 Lämpötilan ohjelmointi Lämpötila on saunan tavoitteellinen lämpötila, esim. 80 C. 1. Paina lämpötilanäppäintä Näyttöön tulee: LÄMPÖTILA: 70 O C 2. Ilmoita lämpötila nuolinäppäimillä, esim. 80 C. 3. Hyväksy lämpötila prog ok-näppäimellä Näyttöön tulee nyt: 18:30 01:30 80 O C 4. Käynnistä kiuas painamalla prog ok painiketta kolmen sekunnin ajan. 3 Saunomisajan ohjelmointi Saunomisaika on kiukaan päälläoloaika. Maksimisaunomisaika on kuusi tuntia. 1. Paina saunomisaikanäppäintä Näyttöön tulee nyt: PÄÄLLÄOLOAIKA: 01:30 2. Ilmoita saunomisaika nuolinäppäimillä, esim. 30 min. 3. Hyväksy saunomisaika prog ok-näppäimellä Näyttöön tulee nyt: 18:30 01:30 80 O C 4. Käynnistä kiuas painamalla prog ok painiketta kolmen sekunnin ajan. Valaistuksen sytyttäminen 1. Paina valaistusnäppäintä Näyttöön tulee nyt: Ilmanvaihdon aktivoiminen 1. Paina ilmanvaihtonäppäintä Näyttöön tulee nyt: 8

9 Muistinäppäimien ohjelmoiminen ja aktivoiminen Digitaalisessa ohjauskeskuksessa on neljä muistinäppäintä. Tämän ansiosta käyttäjä voi ohjelmoida neljä eri saunomisohjelmaa. Näiden asetukset voivat olla täysin erilaiset ja aktivoit kunkin ohjelman yhdellä napin painalluksella. Muistinäppäimien ohjelmointi 1. Anna saunomisaika 2. Anna lämpötila 3. Paina jotakin muistinäppäimistä 4. Paina prog ok-näppäintä Muistinäppäimet Ohjauskeskuksen muistinäppäinten esiasetukset on tehty tehtaalla. Sinun pitää muuttaa asetukset omien saunomistottumustesi mukaan. Aseta kiukaan lämpötila ja saunomisaika edellä antamiemme ohjeiden mukaan (katso sivulta 10). Muistinäppäinten esiasetetut arvot ovat: Saunomisaika kaksi tuntia Lämpötila: Näppäin 1: 60 O C Näppäin 2: 70 O C, Näppäin 3: 80 O C Näppäin 4: 90 O C Muistinäppäimen aktivoiminen 1. Käynnistä ohjauskeskus Pois päältä/päällänäppäimellä 2. Paina jotakin muistinäppäimistä Muistinäppäimen tarkastus 1. Tarkasta, että ohjauskeskus on Pois päältä-tilassa. Näyttö on sammutettu. 2. Paina haluttua muistinäppäintä ja lue asetukset. Näyttöön syttyy valo. 9

10 Asetusten muuttaminen saunomisen aikana Seuraavista kuvista näet, miten voit muuttaa asetuksia saunomisen aikana, kun esimerkiksi haluat alhaisemman lämpötilan tai lyhyemmän saunomisajan. Lämpötilan muuttaminen 1. Paina lämpötilanäppäintä 2. Ilmoita uusi lämpötila nuolinäppäimillä 3. Hyväksy uusi lämpötila prog ok-näppäimellä Sauna pois päältä kytkeminen 1. Paina Pois päältä/ Päällä-näppäintä Näyttöön tulee nyt: 14:00 Saunomisajan muuttaminen 1. Paina saunomisaikanäppäintä 2. Ilmoita uusi saunomisaika nuolinäppäimillä 3. Hyväksy uusi saunomisaika prog ok-näppäimellä Huomaa Asetusten muuttaminen saunomisen aikana ei vaikuta muistinäppäinten asetusarvoihin. Muutokset ovat kertaluontoisia. 10

11 Älysaunan aktivoiminen Älysauna toiminto ei toimi pikkutonttu kiukaassa. Voit kuitenkin kokeilla sitä ja aktivoida sitä seuraavasti. Älysauna on toiminto, joka mittaa saunan lämpötilan ja määrittää, missä ajassa kiuas lämmittää saunan ohjauskeskuksella asetettuun lämpötilaan. Toiminto toimii vain silloin aktivoituna ja ainoastaan yhdessä kelloasetuksen kanssa. Esimerkki: Sinulla on ollut rankka työpäivä ja haluat heti kotiin tultuasi rentoutua mukavasti valmiissa saunassa. Haluat sen olevan valmiina kello Kun nyt aktivoit Älysaunatoiminnon, niin ohjauskeskus määrittää automaattisesti lämmitysajan, jotta sauna olisi valmiina haluamaasi kellon aikaan. Älysaunan aktivoiminen Varmista, että ohjauskeskus on Pois päältätilassa ennen kuin aktivoit Älysaunan. 1. Paina prog ok-näppäintä kolmen sekunnin ajan 2. Selaa Valikkoon 4 prog ok-näppäimellä 3. Valitse Älysauna PÄÄLLÄ nuolinäppäimillä 4. Vahvista aktivointi prog ok-näppäimellä Ohjauskeskuksen lukitseminen Kiuasta ei voi käynnistää, kun ohjauskeskus on lukittu. Tätä toimintoa voidaan käyttää esimerkiksi silloin, kun lapset leikkivät saunan läheisyydessä eikä haluta, että joku heistä vahingossa käynnistää kiukaan. Ohjauskeskuksen lukitseminen Varmista, että ohjauskeskus on Pois päältä-tilassa ennen kuin lukitset sen. 1. Paina nuoli ylös-näppäintä 2. Paina nuoli alas-näppäintä 3. Paina puhallinnäppäintä Näyttöön tulee teksti LUKITTU Poista lukitus saman ohjeen mukaan. 11

12 Puhaltimen tai valaistuksen lukitseminen Saunan ilmanvaihtoa ei voi sulkea eikä valaistusta voi sammuttaa silloin, kun puhallin ja valaistus on lukittu. Valaistusta ei voi sammuttaa eikä ilmanvaihtoa voi sulkea ennen kuin lukitus on poistettu. Puhaltimen tai valaistuksen lukitseminen Varmista, että ohjauskeskus on Pois päältä-tilassa ennen kuin lukitset puhaltimen tai valaistuksen. Huomaa Älä pidä liian pitkiä taukoja (enintään yhden sekunnin pituisia) näppäinten painallusten välillä aktivoidessasi/poistaessasi lukituksia. 1. Paina puhallinnäppäintä tai valaistusnäppäintä 2. Paina nuoli ylös-näppäintä 3. Paina nuoli alas-näppäintä 4. Paina puhallinnäppäintä Näyttöön tulee teksti LUKITTU Poista lukitus saman ohjeen mukaan. 12

13 Hälytys Hälytystilanteissa ohjauskeskus katkaisee lämmityksen ja hälytyksen syy näkyy ohjauskeskuksen näytöllä. Hälytys Näyttö Toimenpide Lämpötilatuntoelimen johto katkennut. HÄLYTYS T1 -JOHTO POIKKI Tarkasta tuntoelimen tuloja lähtöjohdot. Lämpötilatuntoelin lauennut. HÄLYTYS T1:N NOLLAUS Tarkasta syy. Nollaa tuntoelin painamalla nollausnappia ruuvitaltalla. Nollausnappi 13

14 Sähköliitäntä Kytkentäkaavio ohjauskeskusta Ohjauskeskuskaapeli A1 A2 A3 A4 A5 Valkoinen Ruskea Vihreä Keltainen Harmaa B1 B2 B3 B4 B5 Roosa Sininen Punainen Musta Violetti Kiuas A B Ohjauskeskuskaapeli A B Kontaktorikotelo Ohjauskeskuksen asennus ja ohjelmointi Ohjauskeskuksen takakannessa on useita reikiä. Näitä reikiä käytetään asennettaessa ohjauskeskus saunan ulkopuolella olevaan seinään. Jotta reikiä päästäisiin käyttämään asennuksessa, on ohjauskeskus ensin avattava toimituksen mukana olevien kahden avaajan avulla. Ohjauskeskus voidaan asentaa uppoasennuksena tai seinäasennuksena. Kun ohjauskeskus on asennettu ja kansi on laitettu paikalleen, tehdään muutama perusasetus näytöltä. Perusasetuksiin kuuluvat muun muassa kellonajan asettaminen ja kielen valinta. Ohjauskeskuksen Digi 2002 mitoitus 14

15 Ohjauskeskuksen asentaminen 1. Ohjauskeskuksen saa asentaa vain saunan ulkopuolelle 2. Merkitse seinään ohjauskeskuksen sijoituspaikka (katso sivuilta 23-24). 3. Käytä ohjauskeskuksen avaajaa kannen avaamiseen. 4. Laita 4,2 x 13 mm peltiruuvit reikiin ja kiinnitä ohjauskeskus niillä seinään. 5. Johda kaapeli ohjauskeskuksen läpi siten, että se tulee oikealle kohdalle ennen kannen paikalleen laittamista. 6. Laita kansi paikalleen ja suorita perusasetukset. Avaa ohjauskeskuksen kansi painamalla ohjauskeskuksen avaajat sen etu- ja takakannen välistä sisään. Ohjauskeskuksen ohjelmointi Perusasetukset suorittaa asentaja. Näitä ovat kellonajan asetus ja kielen valinta. Yli 20 minuuttia kestävän sähkökatkon aikana perusasetukset häviävät. Tällöin käyttäjän on itse tehtävä perusasetukset uudestaan. Ohjauskeskuksen perusasetusten ohjelmointiohjeet ovat sivulla 6. 15
