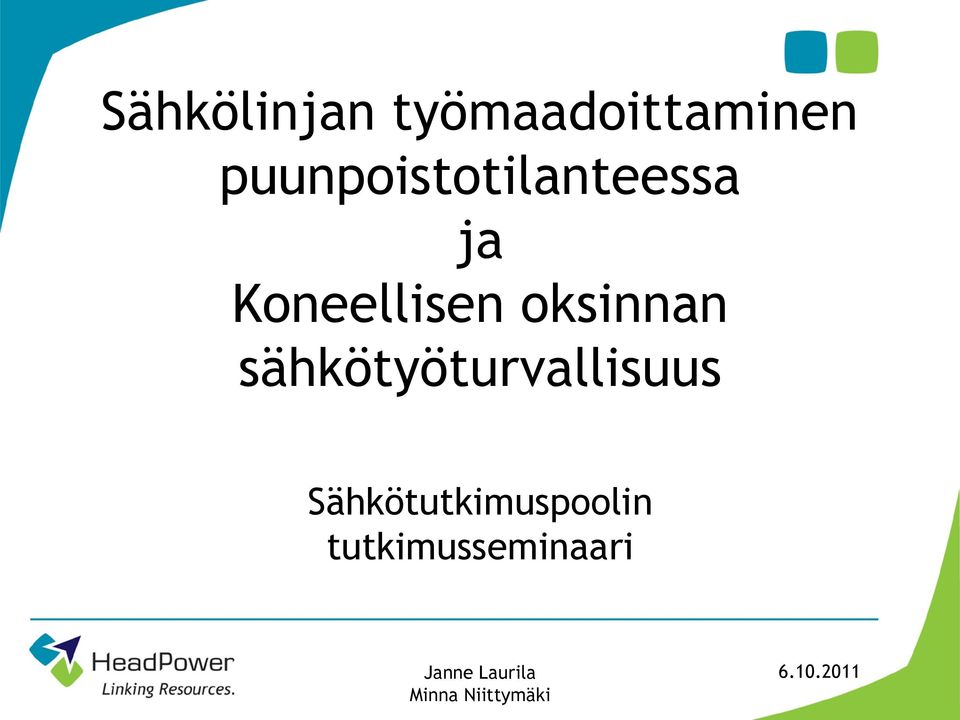

1 Sähkölinjan työmaadoittaminen puunpoistotilanteessa ja Koneellisen oksinnan sähkötyöturvallisuus Sähkötutkimuspoolin tutkimusseminaari

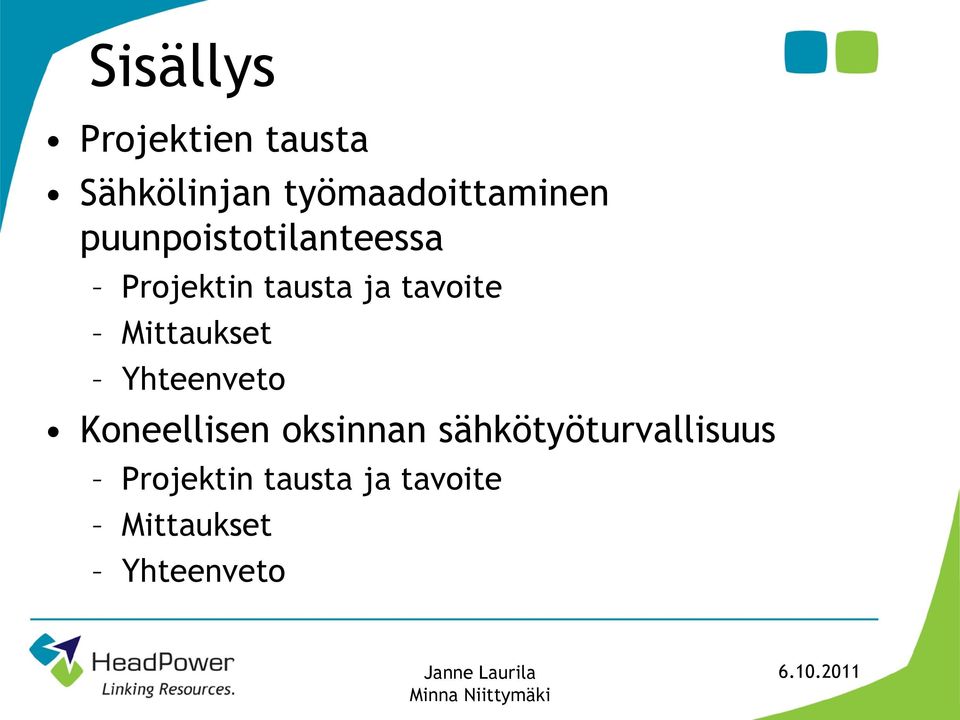

2 Sisällys Projektien tausta Sähkölinjan työmaadoittaminen puunpoistotilanteessa Projektin tausta ja tavoite Mittaukset Yhteenveto Koneellisen oksinnan sähkötyöturvallisuus Projektin tausta ja tavoite Mittaukset Yhteenveto

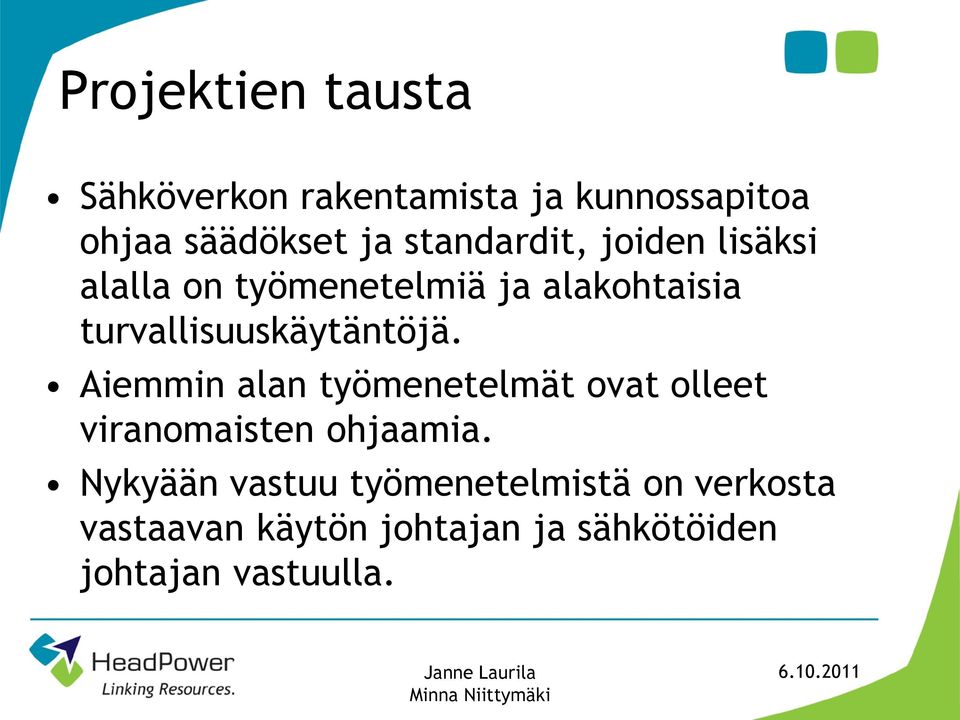

3 Projektien tausta Sähköverkon rakentamista ja kunnossapitoa ohjaa säädökset ja standardit, joiden lisäksi alalla on työmenetelmiä ja alakohtaisia turvallisuuskäytäntöjä. Aiemmin alan työmenetelmät ovat olleet viranomaisten ohjaamia. Nykyään vastuu työmenetelmistä on verkosta vastaavan käytön johtajan ja sähkötöiden johtajan vastuulla.

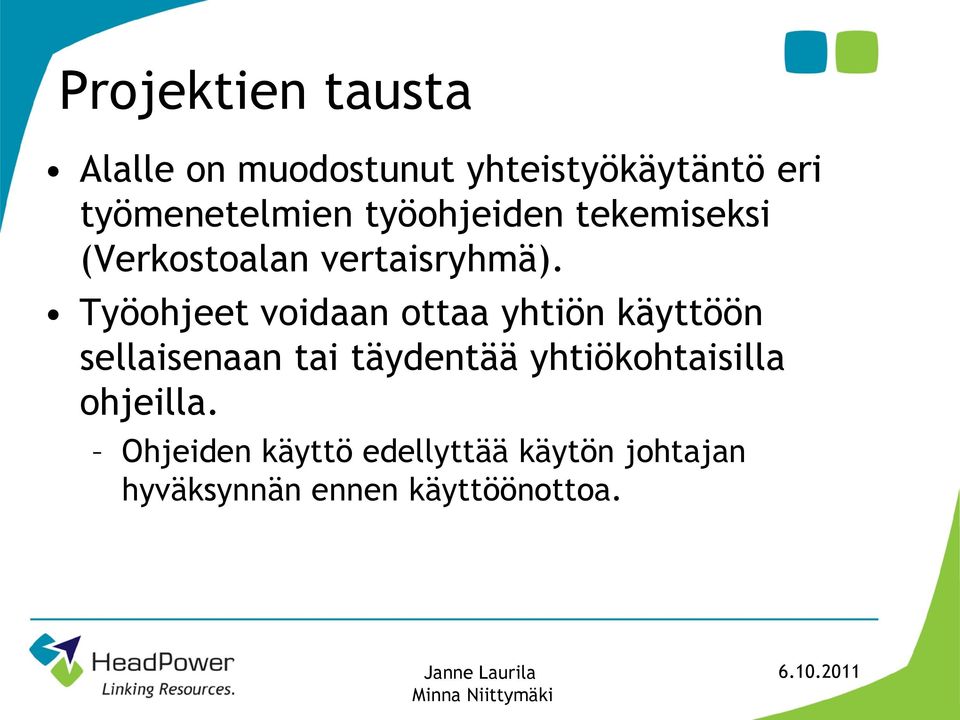

4 Projektien tausta Alalle on muodostunut yhteistyökäytäntö eri työmenetelmien työohjeiden tekemiseksi (Verkostoalan vertaisryhmä). Työohjeet voidaan ottaa yhtiön käyttöön sellaisenaan tai täydentää yhtiökohtaisilla ohjeilla. Ohjeiden käyttö edellyttää käytön johtajan hyväksynnän ennen käyttöönottoa.

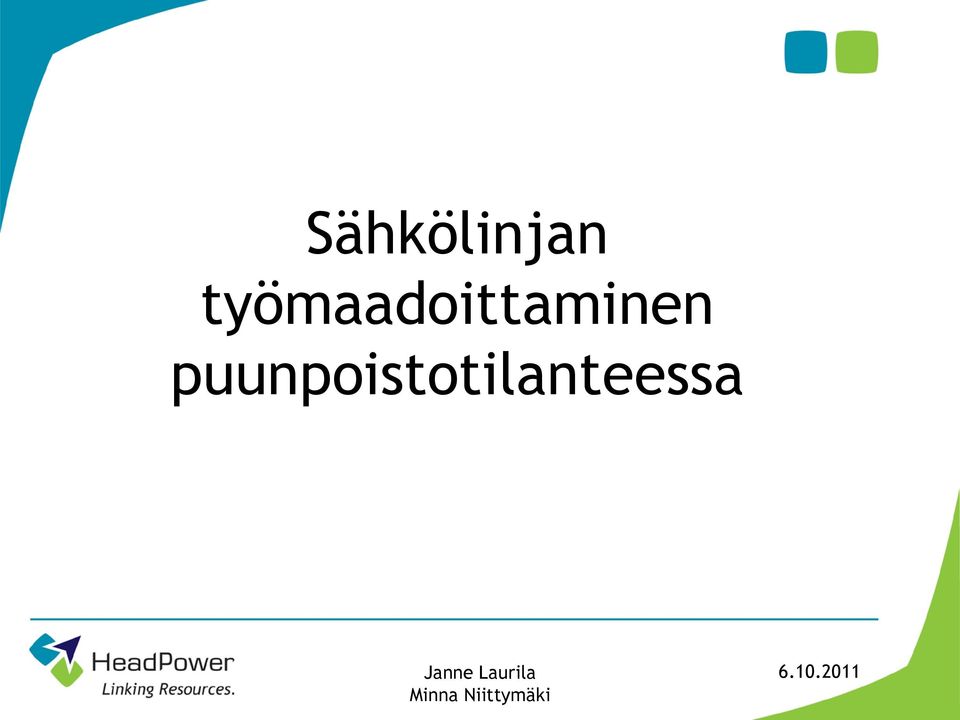

5 Sähkölinjan työmaadoittaminen puunpoistotilanteessa

6 Projektin tausta Sähkölinjalle kaatuneen puun poistossa pitää jännitteettömyys todeta ja linja pitää työmaadoittaa Normaali SFS 6002 mukainen työmaadoitus on todettu usein erittäin raskaaksi työmenetelmäksi ja sen tekeminen on kyseenalaistettu puunpoistossa. Onko mahdollista löytää nykyistä kevyempiä ja turvallisia työmenetelmiä?

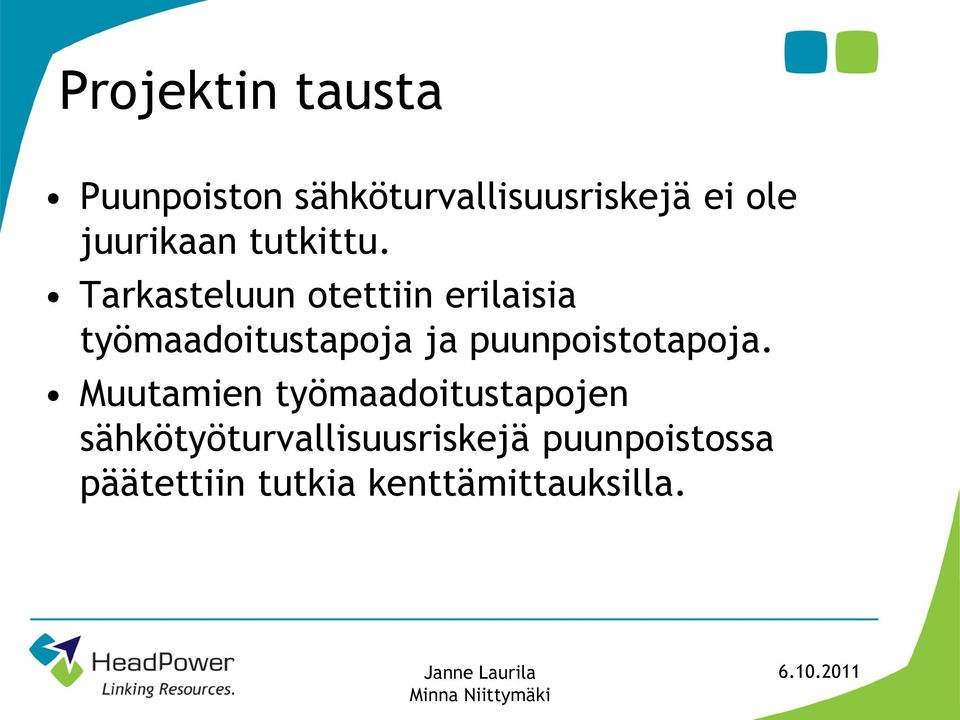

7 Projektin tausta Puunpoiston sähköturvallisuusriskejä ei ole juurikaan tutkittu. Tarkasteluun otettiin erilaisia työmaadoitustapoja ja puunpoistotapoja. Muutamien työmaadoitustapojen sähkötyöturvallisuusriskejä puunpoistossa päätettiin tutkia kenttämittauksilla.

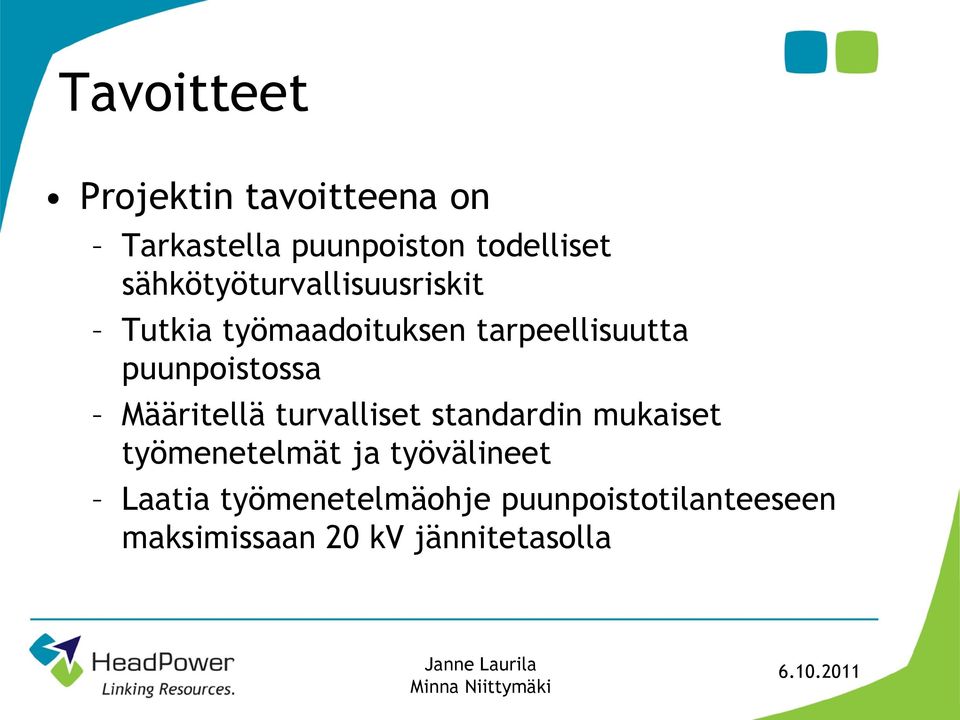

8 Tavoitteet Projektin tavoitteena on Tarkastella puunpoiston todelliset sähkötyöturvallisuusriskit Tutkia työmaadoituksen tarpeellisuutta puunpoistossa Määritellä turvalliset standardin mukaiset työmenetelmät ja työvälineet Laatia työmenetelmäohje puunpoistotilanteeseen maksimissaan 20 kv jännitetasolla

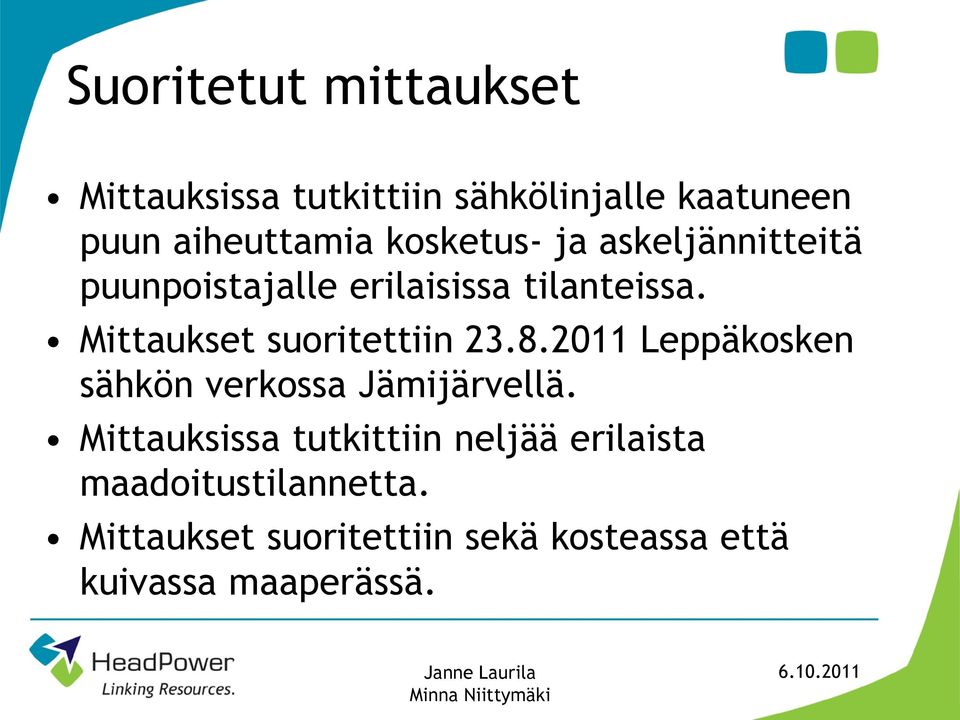

9 Suoritetut mittaukset Mittauksissa tutkittiin sähkölinjalle kaatuneen puun aiheuttamia kosketus- ja askeljännitteitä puunpoistajalle erilaisissa tilanteissa. Mittaukset suoritettiin Leppäkosken sähkön verkossa Jämijärvellä. Mittauksissa tutkittiin neljää erilaista maadoitustilannetta. Mittaukset suoritettiin sekä kosteassa että kuivassa maaperässä.

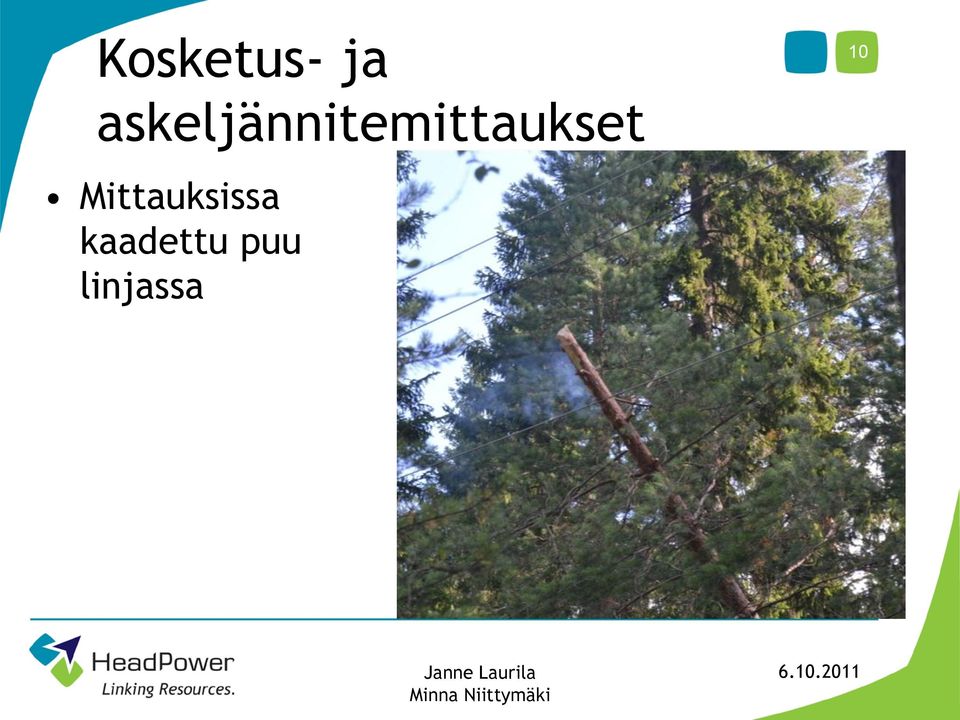

10 Kosketus- ja askeljännitemittaukset 10 Mittauksissa kaadettu puu linjassa

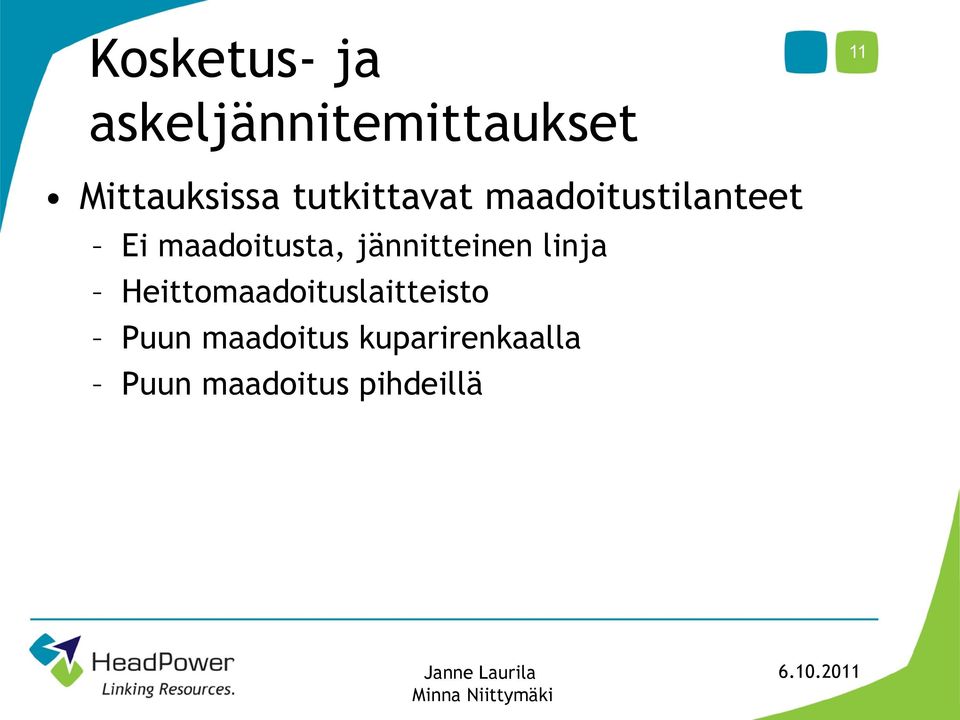

11 Kosketus- ja 11 askeljännitemittaukset Mittauksissa tutkittavat maadoitustilanteet Ei maadoitusta, jännitteinen linja Heittomaadoituslaitteisto Puun maadoitus kuparirenkaalla Puun maadoitus pihdeillä

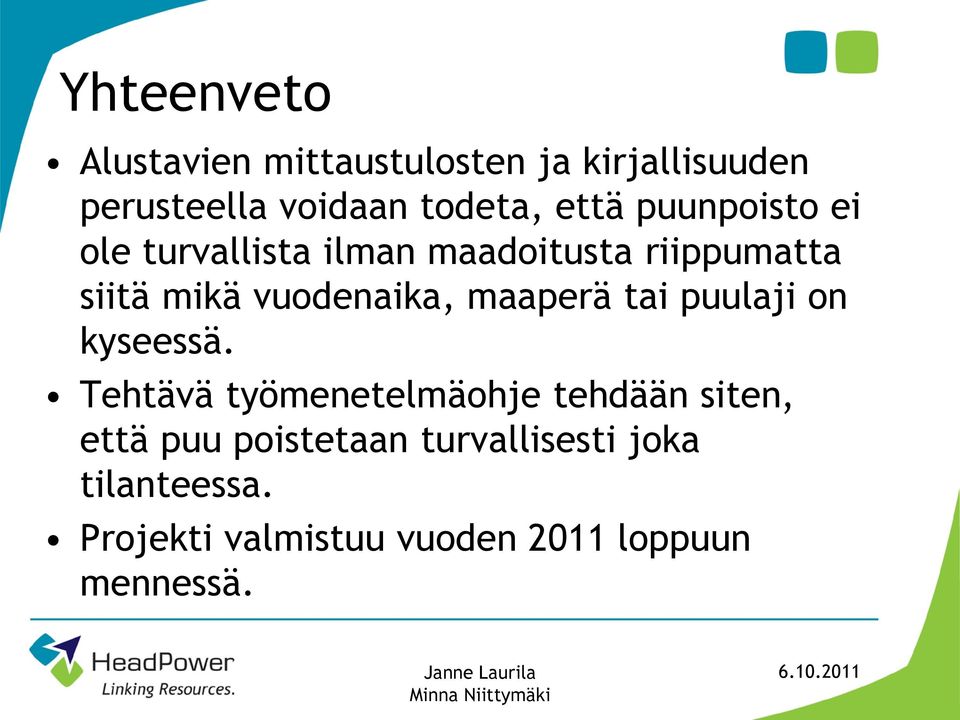

12 Yhteenveto Alustavien mittaustulosten ja kirjallisuuden perusteella voidaan todeta, että puunpoisto ei ole turvallista ilman maadoitusta riippumatta siitä mikä vuodenaika, maaperä tai puulaji on kyseessä. Tehtävä työmenetelmäohje tehdään siten, että puu poistetaan turvallisesti joka tilanteessa. Projekti valmistuu vuoden 2011 loppuun mennessä.

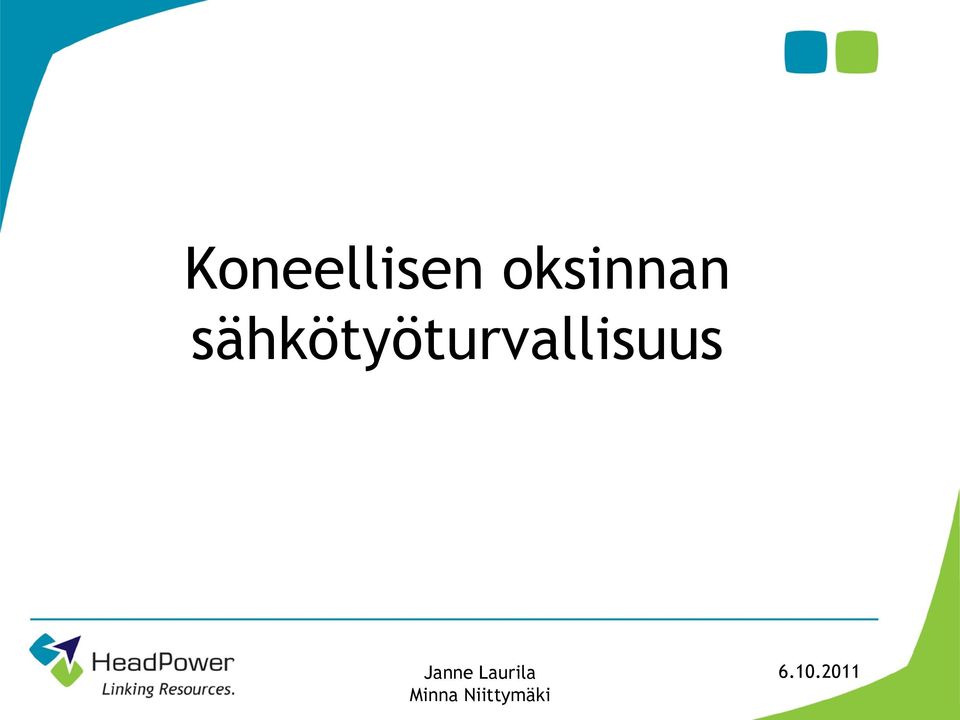

13 Koneellisen oksinnan sähkötyöturvallisuus

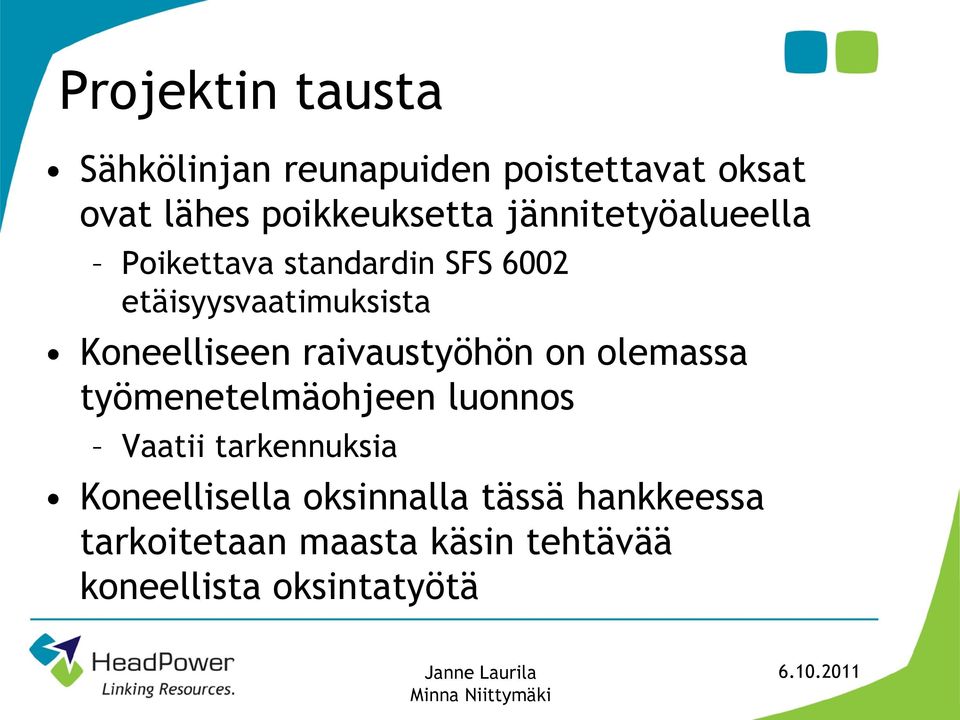

14 Projektin tausta Sähkölinjan reunapuiden poistettavat oksat ovat lähes poikkeuksetta jännitetyöalueella Poikettava standardin SFS 6002 etäisyysvaatimuksista Koneelliseen raivaustyöhön on olemassa työmenetelmäohjeen luonnos Vaatii tarkennuksia Koneellisella oksinnalla tässä hankkeessa tarkoitetaan maasta käsin tehtävää koneellista oksintatyötä

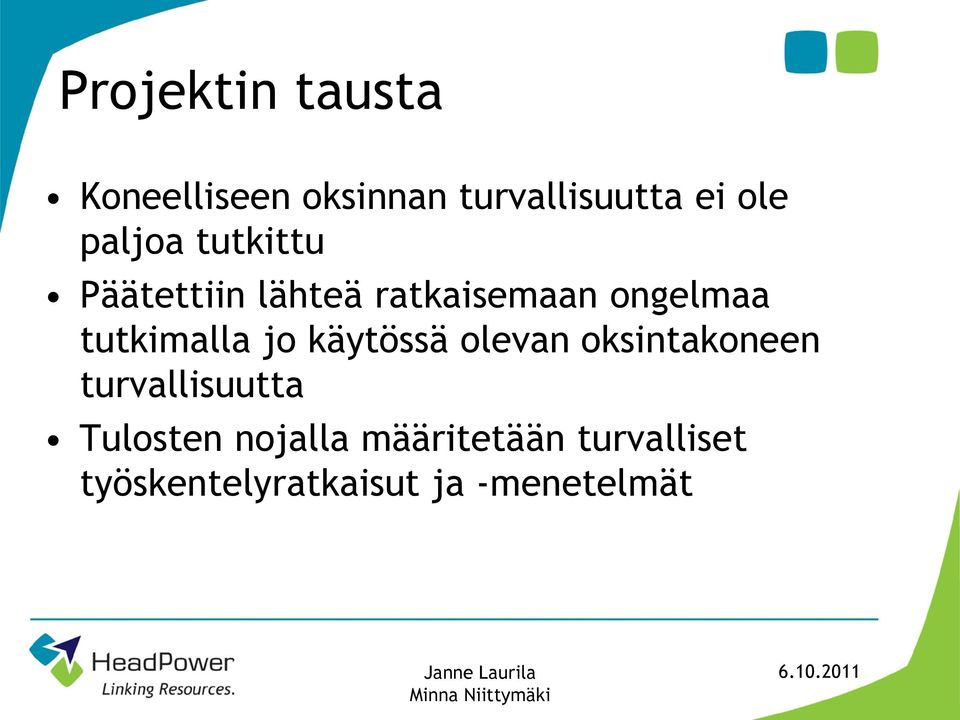

15 Projektin tausta Koneelliseen oksinnan turvallisuutta ei ole paljoa tutkittu Päätettiin lähteä ratkaisemaan ongelmaa tutkimalla jo käytössä olevan oksintakoneen turvallisuutta Tulosten nojalla määritetään turvalliset työskentelyratkaisut ja -menetelmät

16 Tavoitteet Projektin tavoitteena on Määrittää koneellisen oksinnan sähkötyöturvallisuusriskit Määrittää turvalliset työskentelytavat Oksintakoneen eristysratkaisujen tarkastelu ja kunnonhallinta Laatia työmenetelmäohje koneelliseen oksintaan

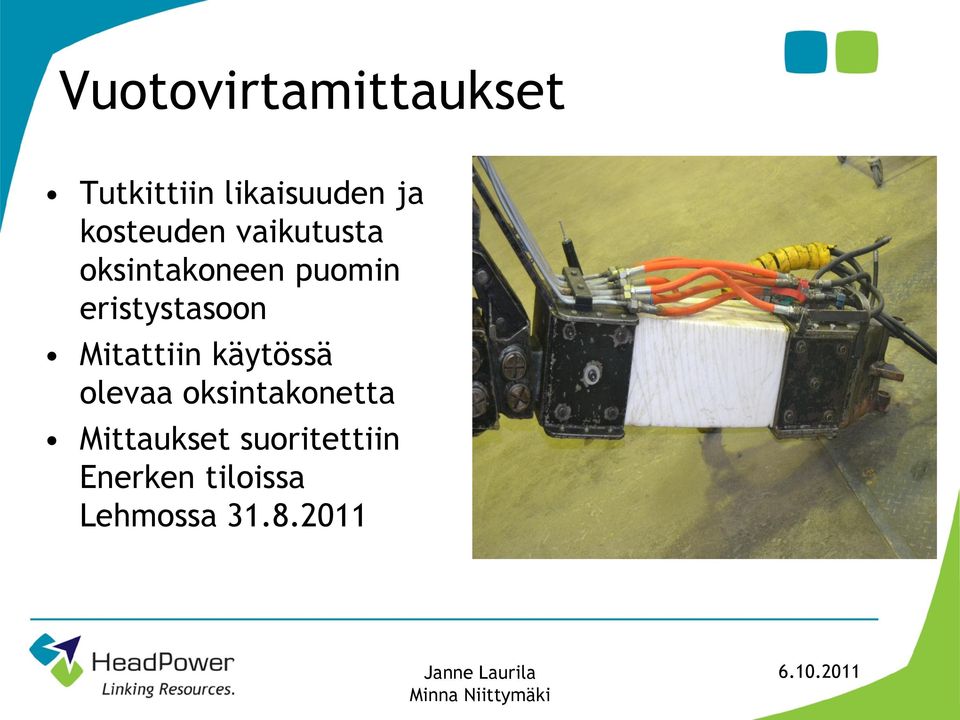

17 Vuotovirtamittaukset Tutkittiin likaisuuden ja kosteuden vaikutusta oksintakoneen puomin eristystasoon Mitattiin käytössä olevaa oksintakonetta Mittaukset suoritettiin Enerken tiloissa Lehmossa

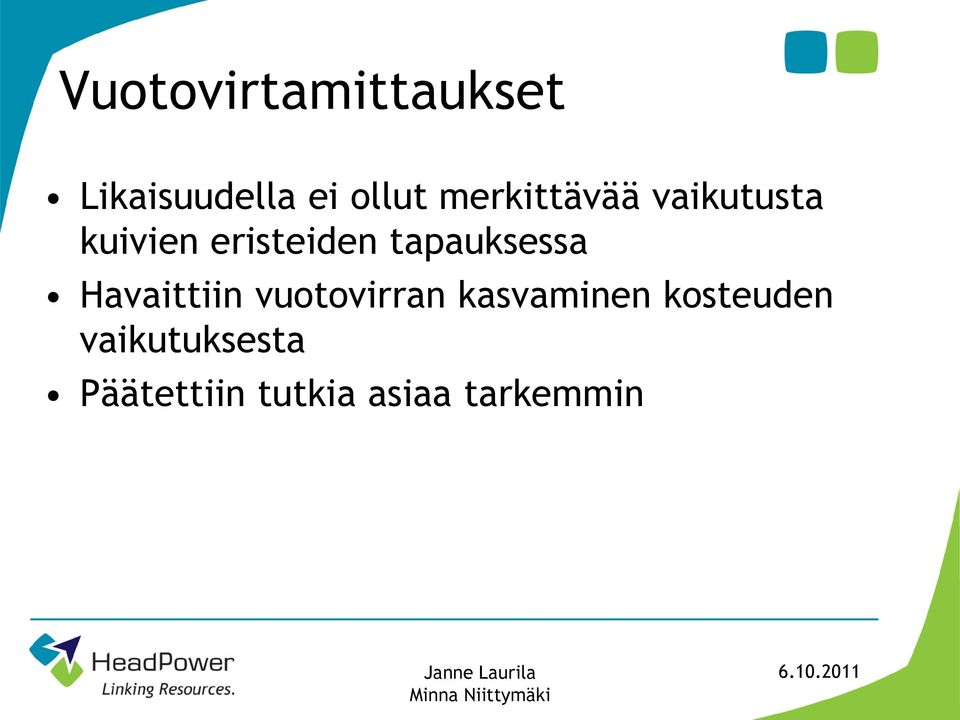

18 Vuotovirtamittaukset Likaisuudella ei ollut merkittävää vaikutusta kuivien eristeiden tapauksessa Havaittiin vuotovirran kasvaminen kosteuden vaikutuksesta Päätettiin tutkia asiaa tarkemmin

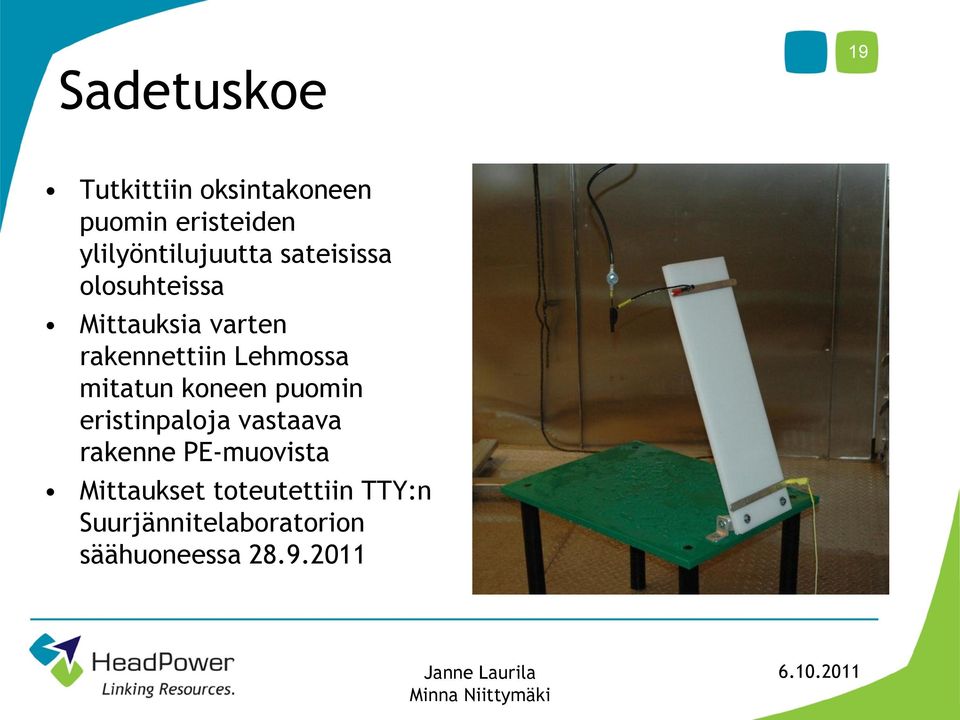

19 Sadetuskoe 19 Tutkittiin oksintakoneen puomin eristeiden ylilyöntilujuutta sateisissa olosuhteissa Mittauksia varten rakennettiin Lehmossa mitatun koneen puomin eristinpaloja vastaava rakenne PE-muovista Mittaukset toteutettiin TTY:n Suurjännitelaboratorion säähuoneessa

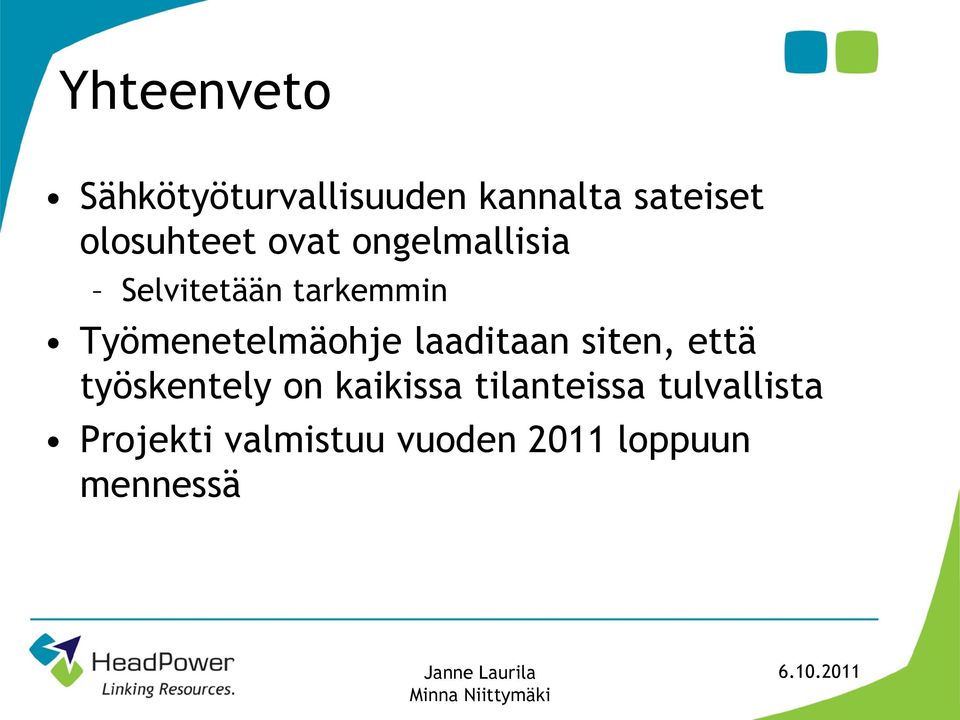

20 Yhteenveto Sähkötyöturvallisuuden kannalta sateiset olosuhteet ovat ongelmallisia Selvitetään tarkemmin Työmenetelmäohje laaditaan siten, että työskentely on kaikissa tilanteissa tulvallista Projekti valmistuu vuoden 2011 loppuun mennessä
