KÄYTTÖOHJEET ANEMOMETRI TRT-BA-BA16-TC-001-FI

Transkriptio

1 BA16 FI KÄYTTÖOHJEET ANEMOMETRI TRT-BA-BA16-TC-001-FI

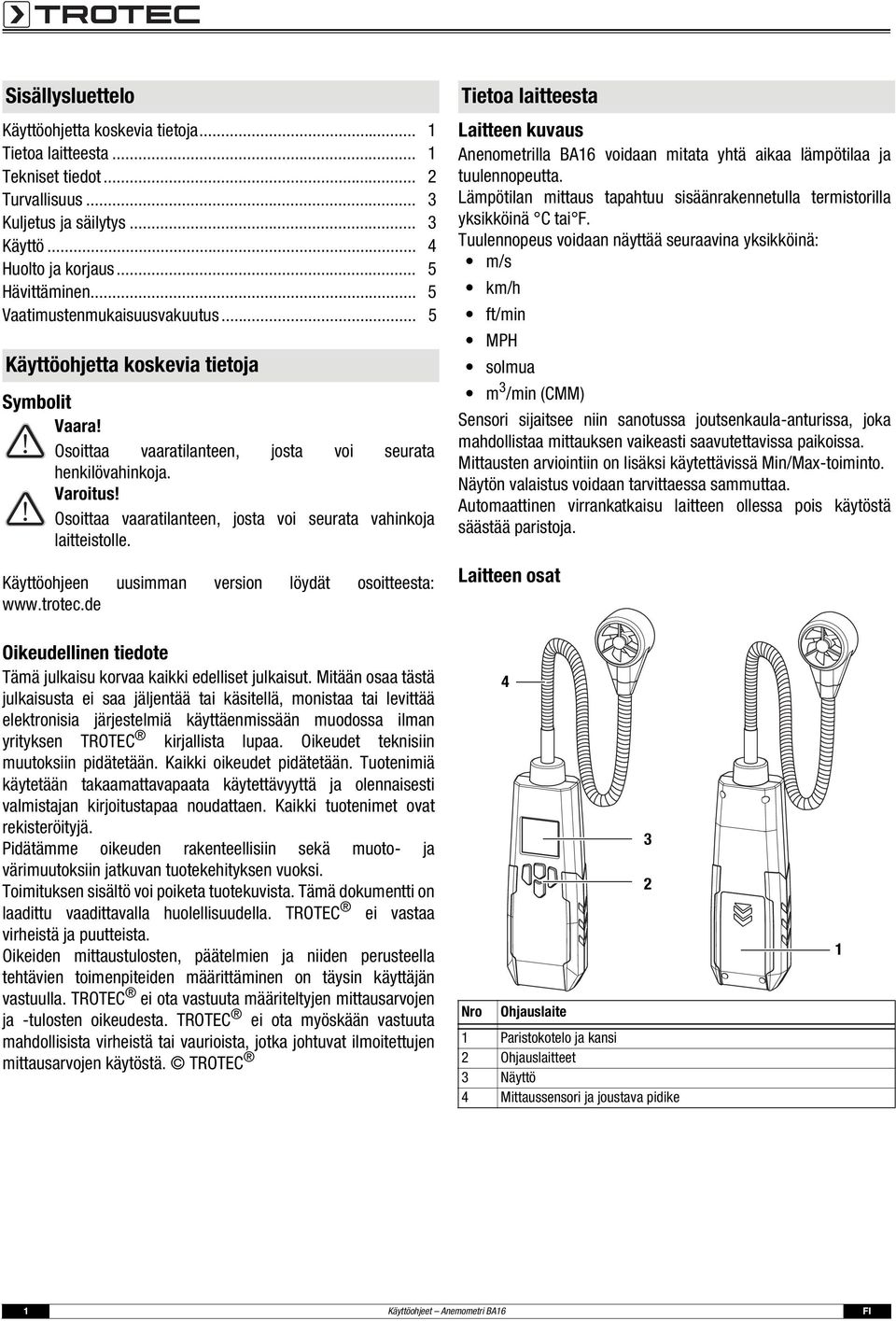

2 Sisällysluettelo Käyttöohjetta koskevia tietoja... 1 Tietoa laitteesta... 1 Tekniset tiedot... 2 Turvallisuus... 3 Kuljetus ja säilytys... 3 Käyttö... 4 Huolto ja korjaus... 5 Hävittäminen... 5 Vaatimustenmukaisuusvakuutus... 5 Käyttöohjetta koskevia tietoja Symbolit Vaara! Osoittaa vaaratilanteen, josta voi seurata henkilövahinkoja. Varoitus! Osoittaa vaaratilanteen, josta voi seurata vahinkoja laitteistolle. Käyttöohjeen uusimman version löydät osoitteesta: Tietoa laitteesta Laitteen kuvaus Anenometrilla BA16 voidaan mitata yhtä aikaa lämpötilaa ja tuulennopeutta. Lämpötilan mittaus tapahtuu sisäänrakennetulla termistorilla yksikköinä C tai F. Tuulennopeus voidaan näyttää seuraavina yksikköinä: m/s km/h ft/min MPH solmua m 3 /min (CMM) Sensori sijaitsee niin sanotussa joutsenkaula-anturissa, joka mahdollistaa mittauksen vaikeasti saavutettavissa paikoissa. Mittausten arviointiin on lisäksi käytettävissä Min/Max-toiminto. Näytön valaistus voidaan tarvittaessa sammuttaa. Automaattinen virrankatkaisu laitteen ollessa pois käytöstä säästää paristoja. Laitteen osat Oikeudellinen tiedote Tämä julkaisu korvaa kaikki edelliset julkaisut. Mitään osaa tästä julkaisusta ei saa jäljentää tai käsitellä, monistaa tai levittää elektronisia järjestelmiä käyttäenmissään muodossa ilman yrityksen TROTEC kirjallista lupaa. Oikeudet teknisiin muutoksiin pidätetään. Kaikki oikeudet pidätetään. Tuotenimiä käytetään takaamattavapaata käytettävyyttä ja olennaisesti valmistajan kirjoitustapaa noudattaen. Kaikki tuotenimet ovat rekisteröityjä. Pidätämme oikeuden rakenteellisiin sekä muoto- ja värimuutoksiin jatkuvan tuotekehityksen vuoksi. Toimituksen sisältö voi poiketa tuotekuvista. Tämä dokumentti on laadittu vaadittavalla huolellisuudella. TROTEC ei vastaa virheistä ja puutteista. Oikeiden mittaustulosten, päätelmien ja niiden perusteella tehtävien toimenpiteiden määrittäminen on täysin käyttäjän vastuulla. TROTEC ei ota vastuuta määriteltyjen mittausarvojen ja -tulosten oikeudesta. TROTEC ei ota myöskään vastuuta mahdollisista virheistä tai vaurioista, jotka johtuvat ilmoitettujen mittausarvojen käytöstä. TROTEC 4 Nro Ohjauslaite 1 Paristokotelo ja kansi 2 Ohjauslaitteet 3 Näyttö 4 Mittaussensori ja joustava pidike Käyttöohjeet Anemometri BA16 FI

3 Ohjauslaitteet Nro Ohjauslaite 5 HOLD/valo-painike 6 UNITS-painike 7 Min/Max-painike 8 Virtapainike Näyttö RECALL C RECORD F %RH VEL AREA m/s ft/min km/h mp/h knots CMM MAX MIN AVG HOLD x10 x Tekniset tiedot Malli: BA16 Paino: n. 270 g Mitat (K x L x S): Joutsenkaula-anturin pituus: 162 mm x 54 mm x 32 mm 360 mm Ilmavirta Mittausalue: 0-999,9 m 3 /min CMM Erottelukyky: 0,1 CMM Vaikutusalue: 0-999,9 m 2 Ilmavirran nopeus Mittausalue: Erottelukyky: Tarkkuus: Lämpötila Mittausalue: Tarkkuus: Mittausalueen hajaantuminen: Käyttölämpötila: suhteellinen ilmankosteus, käyttö: Varastointilämpötila: Suhteellinen ilmankosteus, varastointi: Virtalähde: Virrankatkaisu: Pakkauksen sisältö 1 x anemometri BA16 1 x paristo 9 V 1 x käyttöohje 1,00-30,00 m/s ft/min 3,6-108,0 km/h 2,2-67,0 mph 1,9-58,0 kn 0,01 m/s 1 ft/min 0,1 km/h 0,1 mph 0,1 kn ±3% ±0,20 m/s ±3% ±40 ft/min ±3% ±0,8 km/h ±3% ±0,4 mph ±3% ±0,4 kn C ( F) ±1,5 C (3,0 F) 0,1 C (0,1 F) 0-50 C ( F) maks. 80 % suht. kost C ( F) < 80 % suht. kost. 1 kpl 9 V-paristo Kun laitetta ei käytetä n. 15 minuuttiin Nro Näyttöelementti 9 Lämpötilan mittausarvon näyttö 10 Lämpötilayksikön näyttö 11 Alueen näyttö 12 Nopeuden ja tilavuusvirran yksikön näyttö 13 Mittausarvo 100-kert. näyttö 14 Mittausarvo 10-kert. näyttö 15 Näyttö HOLD 16 Näyttö AVG 17 Näyttö MIN 18 Näyttö MAX 19 Nopeuden mittausarvon näyttö 20 Näyttö Paristo 21 Näyttö VEL 22 Näyttö RECORD 23 Näyttö RECALL FI Käyttöohjeet Anemometri BA16 2

4 Turvallisuus Lue tämä käyttöohje ennen laitteen käyttöä ja säilytä se aina laitteen välittömässä läheisyydessä! Älä käytä laitetta öljy-, rikki-, kloori- tai suolapitoisissa ympäristöissä. Suojaa laite jatkuvalta, suoralta auringonsäteilyltä. Älä irrota laitteen turvamerkintöjä, tarroja tai etikettejä. Pidä kaikki turvamerkinnät, tarrat ja etiketit luettavassa kunnossa. Noudata varastointi- ja käyttöohjeita (katso luku Tekniset tiedot). Määräystenmukainen käyttö Käytä laitetta vain tuulennopeuden mittaamiseen teknisissä tiedoissa ilmoitetun mittausalueen sisällä. Ota huomioon ja noudata laitteen teknisiä tietoja. Määräystenmukainen käyttö edellyttää ainoastaan yrityksen TROTEC tarkastamia lisätarvikkeiden tai yrityksen TROTEC tarkastamia varaosien käyttöä. Määräystenvastainen käyttö Älä käytä laitetta räjähdysalttiissa tiloissa tai nesteiden ja jännitteisten osien mittaamiseen. TROTEC ei ota vastuuta vahingoista, jotka johtuvat määräysten vastaisesta käytöstä. Tässä tapauksessa takuukorvausvaatimukset raukeavat. Laitteeseen tehtävät luvattomat muutokset, lisäykset ja muunnokset ovat kiellettyjä. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on: luettava ja ymmärrettävä käyttöohje, erityisesti kappale Turvallisuus. Muut vaarat Vaara! Älä jätä pakkausmateriaalia lojumaan. Se voi olla vaarallinen joutuessaan lasten käsiin. Vaara! Laite ei ole leikkikalu eikä sitä saa jättää lasten ulottuville. Vaara! Tämä laite saattaa aiheuttaa vaaratilanteita, jos sitä käyttää kouluttamaton henkilö tai jos sitä käytetään määräystenvastaisesti! Ota huomioon henkilöstön pätevyys. Varoitus! Välttääksesi laitteen vaurioitumisen älä altista sitä äärimmäisille lämpötiloille, ilmankosteudelle tai kosteudelle. Varoitus! Älä käytä laitteen puhdistukseen syövyttäviä puhdistusaineita tai hankaus- ja liuotusaineita. Kuljetus ja säilytys Kuljetus Käytä laitteen kuljettamiseen sille tarkoitettua laukkua suojataksesi sitä ympäristön vaikutuksilta. Säilytys Kun laitetta ei käytetä, noudata seuraavia säilytysolosuhteita: kuivassa, pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa, suojattuna tarvittaessa pölyltä muovipeitteellä. Säilytyslämpötila vastaa kappaleessa Tekniset tiedot ilmoitettua lämpötilaa. Poista paristot pitkän säilytyksen ajaksi. 3 Käyttöohjeet Anemometri BA16 FI

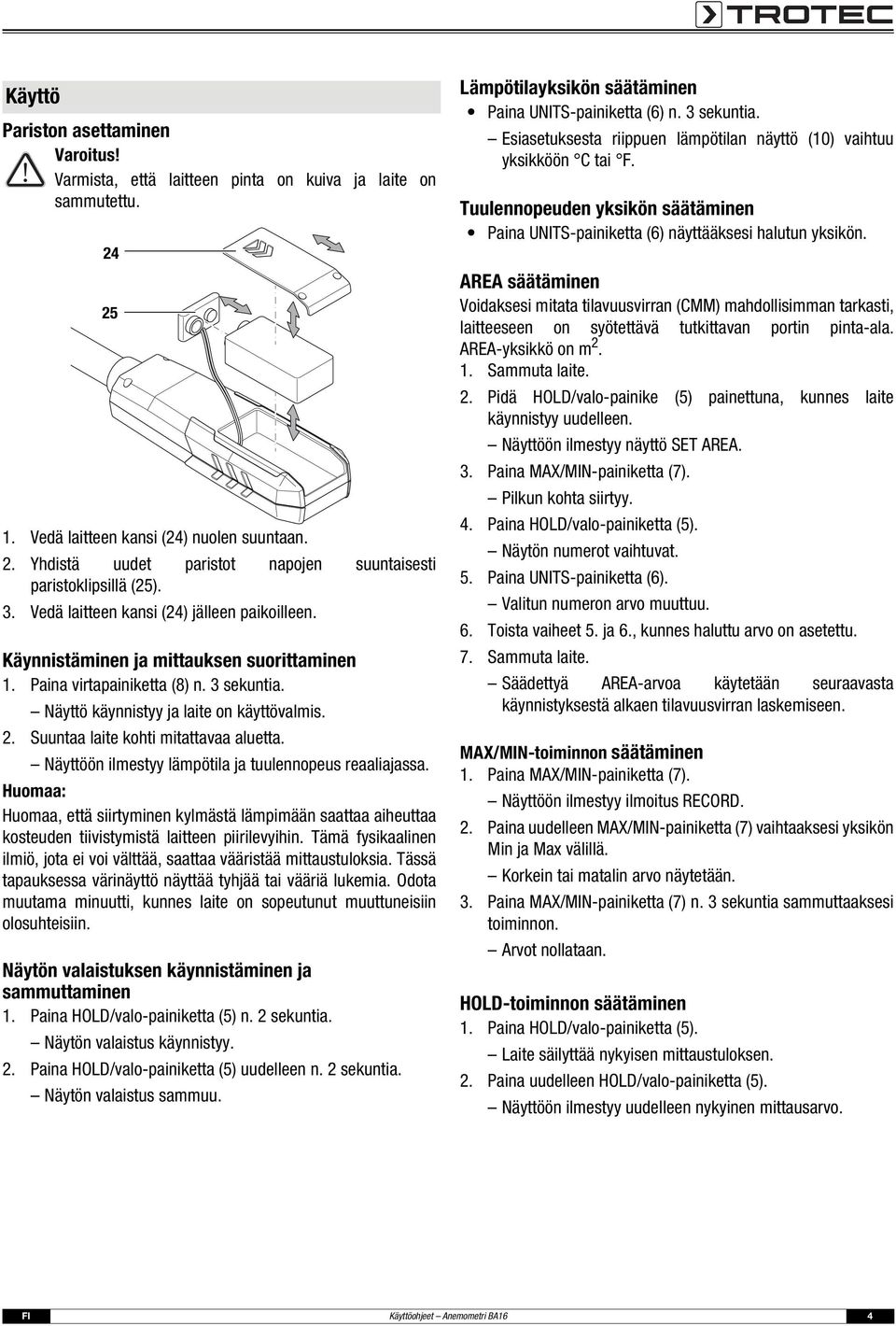

5 Käyttö Pariston asettaminen Varoitus! Varmista, että laitteen pinta on kuiva ja laite on sammutettu Vedä laitteen kansi (24) nuolen suuntaan. 2. Yhdistä uudet paristot napojen suuntaisesti paristoklipsillä (25). 3. Vedä laitteen kansi (24) jälleen paikoilleen. Käynnistäminen ja mittauksen suorittaminen 1. Paina virtapainiketta (8) n. 3 sekuntia. Näyttö käynnistyy ja laite on käyttövalmis. 2. Suuntaa laite kohti mitattavaa aluetta. Näyttöön ilmestyy lämpötila ja tuulennopeus reaaliajassa. Huomaa: Huomaa, että siirtyminen kylmästä lämpimään saattaa aiheuttaa kosteuden tiivistymistä laitteen piirilevyihin. Tämä fysikaalinen ilmiö, jota ei voi välttää, saattaa vääristää mittaustuloksia. Tässä tapauksessa värinäyttö näyttää tyhjää tai vääriä lukemia. Odota muutama minuutti, kunnes laite on sopeutunut muuttuneisiin olosuhteisiin. Näytön valaistuksen käynnistäminen ja sammuttaminen 1. Paina HOLD/valo-painiketta (5) n. 2 sekuntia. Näytön valaistus käynnistyy. 2. Paina HOLD/valo-painiketta (5) uudelleen n. 2 sekuntia. Näytön valaistus sammuu. Lämpötilayksikön säätäminen Paina UNITS-painiketta (6) n. 3 sekuntia. Esiasetuksesta riippuen lämpötilan näyttö (10) vaihtuu yksikköön C tai F. Tuulennopeuden yksikön säätäminen Paina UNITS-painiketta (6) näyttääksesi halutun yksikön. AREA säätäminen Voidaksesi mitata tilavuusvirran (CMM) mahdollisimman tarkasti, laitteeseen on syötettävä tutkittavan portin pinta-ala. AREA-yksikkö on m Sammuta laite. 2. Pidä HOLD/valo-painike (5) painettuna, kunnes laite käynnistyy uudelleen. Näyttöön ilmestyy näyttö SET AREA. 3. Paina MAX/MIN-painiketta (7). Pilkun kohta siirtyy. 4. Paina HOLD/valo-painiketta (5). Näytön numerot vaihtuvat. 5. Paina UNITS-painiketta (6). Valitun numeron arvo muuttuu. 6. Toista vaiheet 5. ja 6., kunnes haluttu arvo on asetettu. 7. Sammuta laite. Säädettyä AREA-arvoa käytetään seuraavasta käynnistyksestä alkaen tilavuusvirran laskemiseen. MAX/MIN-toiminnon säätäminen 1. Paina MAX/MIN-painiketta (7). Näyttöön ilmestyy ilmoitus RECORD. 2. Paina uudelleen MAX/MIN-painiketta (7) vaihtaaksesi yksikön Min ja Max välillä. Korkein tai matalin arvo näytetään. 3. Paina MAX/MIN-painiketta (7) n. 3 sekuntia sammuttaaksesi toiminnon. Arvot nollataan. HOLD-toiminnon säätäminen 1. Paina HOLD/valo-painiketta (5). Laite säilyttää nykyisen mittaustuloksen. 2. Paina uudelleen HOLD/valo-painiketta (5). Näyttöön ilmestyy uudelleen nykyinen mittausarvo. FI Käyttöohjeet Anemometri BA16 4

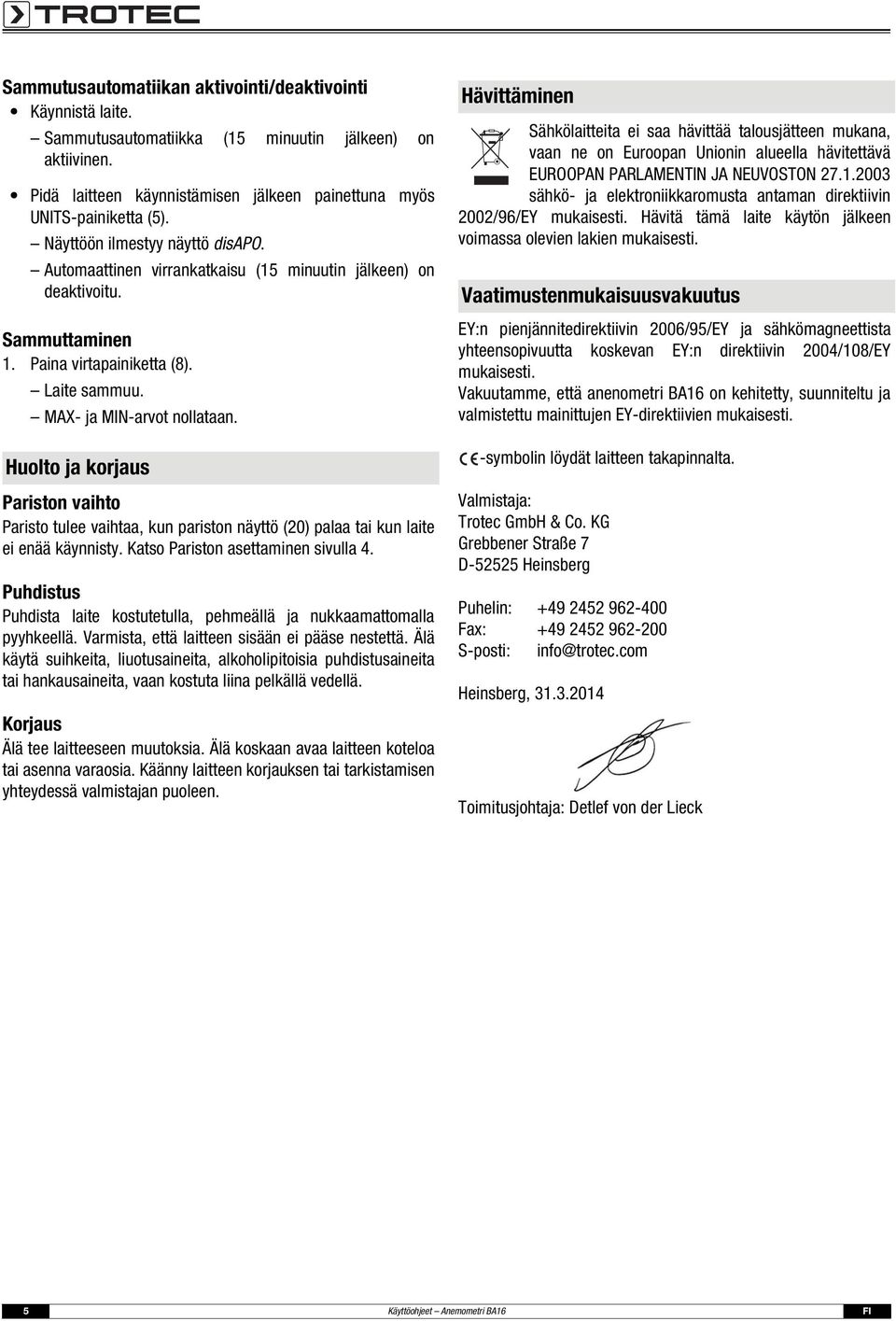

6 Sammutusautomatiikan aktivointi/deaktivointi Käynnistä laite. Sammutusautomatiikka (15 minuutin jälkeen) on aktiivinen. Pidä laitteen käynnistämisen jälkeen painettuna myös UNITS-painiketta (5). Näyttöön ilmestyy näyttö disapo. Automaattinen virrankatkaisu (15 minuutin jälkeen) on deaktivoitu. Sammuttaminen 1. Paina virtapainiketta (8). Laite sammuu. MAX- ja MIN-arvot nollataan. Huolto ja korjaus Pariston vaihto Paristo tulee vaihtaa, kun pariston näyttö (20) palaa tai kun laite ei enää käynnisty. Katso Pariston asettaminen sivulla 4. Puhdistus Puhdista laite kostutetulla, pehmeällä ja nukkaamattomalla pyyhkeellä. Varmista, että laitteen sisään ei pääse nestettä. Älä käytä suihkeita, liuotusaineita, alkoholipitoisia puhdistusaineita tai hankausaineita, vaan kostuta liina pelkällä vedellä. Korjaus Älä tee laitteeseen muutoksia. Älä koskaan avaa laitteen koteloa tai asenna varaosia. Käänny laitteen korjauksen tai tarkistamisen yhteydessä valmistajan puoleen. Hävittäminen Sähkölaitteita ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON sähkö- ja elektroniikkaromusta antaman direktiivin 2002/96/EY mukaisesti. Hävitä tämä laite käytön jälkeen voimassa olevien lakien mukaisesti. Vaatimustenmukaisuusvakuutus EY:n pienjännitedirektiivin 2006/95/EY ja sähkömagneettista yhteensopivuutta koskevan EY:n direktiivin 2004/108/EY mukaisesti. Vakuutamme, että anenometri BA16 on kehitetty, suunniteltu ja valmistettu mainittujen EY-direktiivien mukaisesti. -symbolin löydät laitteen takapinnalta. Valmistaja: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Puhelin: Fax: S-posti: info@trotec.com Heinsberg, Toimitusjohtaja: Detlef von der Lieck 5 Käyttöohjeet Anemometri BA16 FI

7

8 Trotec GmbH & Co. KG Grebbener Str. 7 D Heinsberg info@trotec.com
