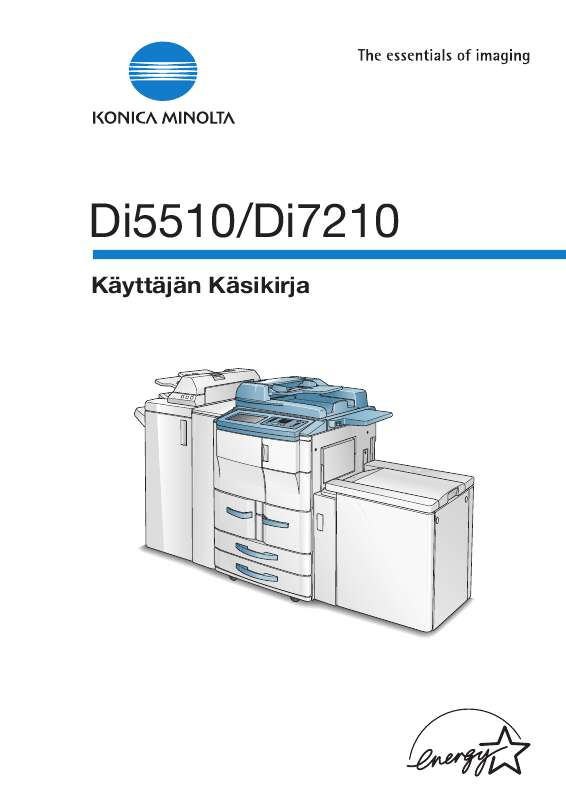

Käyttöoppaasi. KONICA MINOLTA DI5510

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle KONICA MINOLTA DI5510. Löydät kysymyksiisi vastaukset KONICA MINOLTA DI5510 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje KONICA MINOLTA DI5510 Käyttöohjeet KONICA MINOLTA DI5510 Käyttäjän opas KONICA MINOLTA DI5510 Omistajan käsikirja KONICA MINOLTA DI5510 Käyttöopas KONICA MINOLTA DI5510 Käyttöoppaasi. KONICA MINOLTA DI5510

2 Käsikirjan tiivistelmä. Sisäinen lasersäteily Turvallisuusmerkintä Järjestelmän sarjanumero Järjestelmän siirtäminen Järjestelmän asennus Ympäristön vaatimukset Asennuspaikka...

3 2-30 Järjestelmän tilavaatimukset Tarvikkeiden säilytys Järjestelmän asennus Jännite ja taajuusalueen toleranssit Järjestelmän virran kytkentä päälle ja pois Järjestelmän kytkeminen päälle Järjestelmän virran kytkeminen pois Järjestelmän kytkeminen päälle (päivittäin)...

4 Järjestelmän kytkeminen pois päältä (päivittäin) Ohjauspaneelin näppäimet ja merkkivalot Ohjauspaneeli Kosketusnäytön merkkivalot ja näppäimet Kosketusnäytön käyttäminen Paperin lisääminen Lokeroiden 1 ja 2 täyttäminen Lokeroiden 3 ja 4 täyttäminen Lisää paperia paperilokeroon LCC - C-403N (lisävaruste) Lisää paperia paperilokeroon LCC - C-404N (lisävaruste) Ohisyöttötason täyttäminen...

5 Väriaineen lisääminen Niittien lisääminen Viimeistelijä FN-121/FN Viimeistelijä FN Huoltokutsun laskurin seuranta [CD] Järjestelmän sulkeminen...

6 2-63 Huomaa seuraava tärkeä tieto! Järjestelmää käyttäessäsi Huollettaessa ja korjattaessa järjestelmää 2-64 Järjestelmäsi oikea käyttö Di5510/Di Ensi askeleet Peruskäytön vaiheet Kopiomäärän syöttäminen Kopioinnin aloittaminen Kopioinnin pysäytys..

7 .3-2 Järjestelmän asetusten palautus alkutilaan Järjestelmän aktivointi Energiansäästötilasta poistuminen Automaattisen sulkemisen ottaminen pois päältä Viikkoajastimen keskeyttäminen [CD] 3-3 Valvojantilan salasanan syöttäminen [CD] Alkuperäisten asettaminen kopiointitasolle Alkuperäisten syöttäminen syöttölaitteen avulla Samankokoisten alkuperäisten asettaminen syöttölaitteeseen...

8 3-6 Erikokoisten alkuperäisten asettaminen syöttölaitteeseen [CD] Aseta Z-taitetut alkuperäiskappaleet syöttölaitteeseen [CD] Järjestelmän asetusten tarkistus [CD] Kopiotöiden jonotus [CD] Kopiointityön keskeytys [CD] Edellisen kopiointityön asetusten haku [CD] Järjestelmän asetusten tallentaminen ja haku [CD] Tarkista järjestelmän mittarilaskuri [CD].3-8 Energiansäästötilojen aktivointi...

9 .3-9 Energiansäästötilan aktivointi Automaattisen sulkeutumisen aktivointi Ohisyöttötason käyttäminen Aseta paperi ohisyöttötasolle Välilehtien käsittely [CD] Lisäohjeita-toiminnon käyttö Avaa Lisäohjeiden aiheiden yleiskatsaus Hae Lisäohjeita tietylle työlle.

10 .3-15 Kirjanmerkki-toiminnon käyttäminen [CD] Di5510/Di Perustoiminnot 4.1 Viimeistelytilan asettaminen Ei-lajitt. Tulostus alatasolle Lajittelu Tulostus alatasolle Nidonta Tulostus alatasolle Ryhmittely Tulostus alatasolle [CD] Tulostus ylätasolle [CD] Viimeistely siirtoalustalla [CD]...

11 Taitto, Nidonta & taitto [CD] Etu- ja takakansilehtien lisääminen [CD] Rei'itys [CD] Z-taitto [CD] Kolmen kohdan taitto [CD] Manuaalinen nidonta, rei'itys tai taitto [CD] Viimeistely ilman viimeistelijää [CD]...

12 4-9 Kahden järjestelmän käyttäminen Tandem-toiminnolla [CD] 4-9 Kopiointitilan asettaminen ja 2-puolisten kopioiden tekeminen (syöttölaitetta käyttämällä) puolisten kopioiden tekeminen (kopiointitasoa käyttämällä) Kontrastin säätäminen Autom. valotus -tilan ottaminen käyttöön Kopion tummuuden säätäminen manuaalisesti Kuvan tummuuden säätäminen [CD] Zoomauksen asetus...

13 Automaattisen zoomaussuhteen valinnan (AMS) käyttöönotto Esiasetetun zoomaussuhteen valinta Käyttäjän asettaman zoomaussuhteen valitseminen Horisontaalinen/Vertikaalinen venytys [CD] Kopion paperikoon asettaminen Automaattisen paperivalinnan käyttöön ottaminen Paperilokeron valitseminen manuaasipuolisuusyksiköllä Ylätaso (ilman viimeistelijää) Kansitaso E (lisävaruste)...

14 Rei'itys/Z-taittoyksiköllä ZK-3 (lisävaruste) Rei'itin PK-2/PK-5/PK-5 ruotsalainen rei'itys (lisävaruste) Siirtoalusta OT-104 (lisävaruste) Viimeistelijöillä FN-121/FN-10/FN-115 (lisävaruste) CE-merkintä (vaatimustenmukaisuusvakuutus) Hakemisto Di5510/Di7210 Esittely 1 Esittely Haluamme, että olet tyytyväinen asiakas Kiitos, että valitsit Konica Minolta -järjestelmän. Varmistaakseen kopiokoneesi parhaan suorituskyvyn ja tehokkaan käytön tämä käsikirja antaa ohjeita seuraavista aiheista: G G G G G Vakiokäyttötoiminnot Perustoiminnot Lisätoiminnot Valvojan tilan asetukset Vianetsintä Tutustu tähän käsikirjaan huolellisesti ennen järjestelmäsi käyttöä. Pidä käsikirja aina helposti käsillä. Laitteen taakse on asennettu pidike käsikirjaa varten. Kun haluat lisätietoja ja apua mahdollisissa ongelmissa, ota yhteyttä G Konica Minolta -huoltoon; Pidä sarjanumero (kirjoitettu kopiokoneen tietolevyyn) ja ostopäivän tiedot esillä, jotta saisit nopeaa ja tarkkaa tietoa ongelmatapauksissa.... koska haluamme, että olet tyytyväinen asiakas. Di5510/Di Suojelemme ympäristöä... Esittely Konica Minolta tukee ympäristönsuojelupyrkimyksiä ja osallistuu aktiivisesti ekologisten ongelmien ennaltaehkäisyyn ja ratkaisemiseen. Tuotantomme on sertifioitu: ISO 9000 (laadunhallinta) ja ISO14001 (ympäristönhallinta). Tuotteiden palautus ja käyttö uudelleen Paikalliset Konica Minolta -yhteistyökumppanit ottavat takaisin käytetyt laitteet, tyhjät väriaine- ja rumpuyksiköt ja käytetyt väriaine- ja rumpuyksiköt, ja ne käsitellään materiaalien kierrättämiseksi ja uudelleen käyttämiseksi. Käyttöoppaasi. KONICA MINOLTA DI5510

15 Kun haluat lisätietoja, soita / (maksuton). Mikä on Energy Star? Energy Star -järjestelmät siirtyvät energiansäästötilaan tai sulkevat itsensä, kun ne ovat käyttämättä tietyn aikaa. Tämä toiminto voi vähentää yksikön vuosittaista energian kulutusta jopa 60 %. Järjestelmät, joissa on suuri kopiointinopeus, siirtyvät automaattisesti kaksipuoliseen kopiointiin. Tämä vähentää käytettävän paperin määrää ja kuluja. Tiesitkö että kopiopaperin valmistaminen kuluttaa 10 kertaa enemmän energiaa kuin kopion ottaminen? Paperin säästöllä on siis myös suora vaikutus maailmanlaajuiseen energiansäästöön. Tämä järjestelmä on Energy Star -energiantehokkuusvaatimusten mukainen. Uusiopaperin käyttö Tässä järjestelmässä voi käyttää uusiopaperia, joka vastaa CEN/CLC 12281:n tai DIN 19309:n vaatimuksia. Kysy lisätietoja paikalliselta Konica Minolta -edustajaltasi. 1-2 Di5510/Di7210 Esittely 1 Käsikirjan rakenne Miten tämä käsikirja rakentuu? Jos et ole varma mistä löytäisit tarvitsemasi tiedot, tarkasta ensin tästä osasta. Seuraava taulukko auttaa sinua. Katso käsikirjan lopussa olevasta hakemistosta tarkat tiedot haluamastasi aiheesta. Nro 1 2 Luku Esittely Järjestelmään tutustuminen Kuvaus Tässä luvussa on esittelytietoja, erityisesti tämän käsikirjan tehokkaaseen käyttöön liittyviä tietoja. Tässä luvussa esitellään järjestelmää ja sen ominaisuuksia: Järjestelmän yleiskuvaus Järjestelmän turvallinen käyttö Järjestelmän asennus Tässä luvussa kuvataan tavalliset käyttötoimet kuten esimerkiksi: Alkuperäisten asettaminen Kopioinnin aloittaminen Töiden asettaminen jonoon Tässä luvussa kuvataan miten valitset tarpeisiisi sopivia perustoimintoja, esimerkiksi: Kontrastin säätäminen Zoomauksen asetus Kopion paperikoon asettaminen Tässä luvussa kerrotaan miten käytät lisätoimintoja oikein, esimerkiksi: Välilehtien ja kansisivujen lisääminen Peilikuvien luominen Tiedoston marginaalin luominen Tässä kappaleessa selitetään miten tallennat tiedostoja kovalevylle (lisävaruste) ja miten järjestelmän tarkkailussa voit käyttää apuna verkkoapuohjelmia. Tässä luvussa opit miten voit muuttaa järjestelmän oletusasetuksia. Tässä luvussa esitetään taulukoita ja ohjeita, jotka auttavat sinua tunnistamaan viat ja poistamaan toimintahäiriöt. Tähän liitteeseen on kerätty hyödyllisiä lisätietoja, esimerkiksi: Järjestelmän huoltaminen Tekniset tiedot Hakemisto Ensi askeleet... 4 Perustoiminnot 5 Toiminnot 6 Verkkotoiminnot 7 8 Valvojan tilan asetukset Vianetsintä 9 Liite Di5510/Di Lyhyt selitys tässä käsikirjassa käytetyistä merkinnöistä Esittely Tässä käsikirjassa on käytetty erilaisia merkintöjä ja kuvia huomion kiinnittämiseksi. Seuraavissa esimerkeissä kuvataan tärkeimmät merkinnät ja kuinka niihin pitäisi reagoida. VAARA Tämä on varoitus vaarasta! Varoitus vaarasta osoittaa mahdollisen vakavan loukkaantumisen tai kuoleman vaaran. Jos varoitusta ei noudateta, se voi johtaa vakavaan loukkaantumiseen. Nuoli osoittaa vaaran välttämiseen tarvittavat toimet. VAROITUS Tämä on varoitus! Varoituksella varoitetaan henkilöille ja/tai laitteille mahdollisesti aiheutuvasta vaaratilanteesta. Jos varoitusta ei noudateta, se voi johtaa loukkaantumiseen ja/tai laitteiston rikkoutumiseen. Nuoli osoittaa vaaran välttämiseen tarvittavat toimet. HUOMAUTUS Tämä on huomautus! Huomautus osoittaa mahdollisesti vaarallisen tilanteen. Jos huomautusta ei noudateta, se voi johtaa henkilön loukkaantumiseen ja/tai laitteiston rikkoutumiseen. Nuoli osoittaa vaaran välttämiseen tarvittavat toimet. 1-4 Di5510/Di7210 Esittely [START] esim. ohjauspaneelin näppäin [START] = näppäin ohjauspaneelilla esim. näppäin [START] = näppäin kosketusnäytöllä 1 VIRHE Ohjauspaneelin viesti VIRHE Yksi suoritettava tehtävä (ei muita vaiheita) Lista alkaa: G G H H G Näitä merkkejä näytetään listassa. Listamerkeillä merkityt listat eivät ole missään tietyssä järjestyksessä. Kun mustamerkkisen listan jäljessä on valkomerkkinen lista, valkoiset kohdat ovat alempiarvoisia. Lista loppuu tähän. 1 Kohta 1 monivaiheisessa toimintosarjassa Tämä kuvaa mitä on tehtävä. 2 Kohta 2 monivaiheisessa toimintosarjassa? Tässä on lisäohjeita. Tässä kuvattu toiminto takaa haluamasi lopputuloksen. 3 Kohta 3 monivaiheisessa toimintosarjassa H H Tämä listamerkki tarkoittaa listaa monivaiheisessa toimintosarjassa. Tämä on hyödyllinen vinkki Tällä tavalla korostetut tekstit sisältävät hyödyllisiä kopiointivinkkejä. Di5510/Di Lyhyt selitys tärkeistä käsitteistä ja symboleista Paperin syöttösuunta, pituus ja leveys, pitkittäin ja poikittain ovat vakiokäsitteitä. Ne on määritelty alla. Alkuperäinen ja kopio Alkuperäinen on asiakirja, joka kopioidaan. Alkuperäinen (kopioitava asiakirja) Kopiointi suurennus, pienennys, lajittelu Kopio Esittely (alkuperäisen asiakirjan kopio) Syöttösuunta Syöttösuunta tarkoittaa papereiden kulkusuuntaa järjestelmän läpi. Leveys ja pituus Kun paperikokoja annetaan, ensimmäinen arvo on aina paperin leveys (sivu A) ja toinen pituus (sivu B). 21 x 29,7 cm Paperin leveys (sivu A) Paperin pituus (sivu B) 1-6 Di5510/Di7210 Esittely Pitkittäin ja poikittain Jos paperin sivu A on lyhyempi kuin sivu B, paperin sanotaan olevan pitkittäin. Tätä kokoa merkitään tunnisteella "R" esim. A4R. Jos paperin sivu A on pidempi kuin sivu B, paperin sanotaan olevan poikittain. Kokoa ei merkitä millään erityisellä merkinnällä, esim. Käyttöoppaasi. KONICA MINOLTA DI5510

16 A4. A4R 21 x 29,7 cm Pitkittäin A4 29,7 x 21 cm Poikittain 1 Kokotiedot joko merkinnän "R" kanssa tai ilman? Pitkittäisten kokojen kanssa käytetään merkintää "R". Jos on selvää minkä suuntaista paperikokoa täytyy syöttää (esim. A3 voidaan syöttää vain pitkittäin), merkintä "R" jätetään pois. Di5510/Di Järjestelmän ominaisuuksien yleiskuvaus Tätä järjestelmää voidaan käyttää usealla eri tavalla: G G G Esittely kopiokoneena, verkkotulostimena käyttämällä tulostimen ohjainlaitetta (lisävaruste), tulostinpalvelimena verkkokäyttöjärjestelmässä. Laite on suunniteltu keskimääräiselle volyymille (Di5510) tai (Di7210) tulostetta kuukaudessa. Järjestelmän digitaaliteknologia ja muistikapasiteetti tarjoavat valikoiman ominaisuuksia, joiden avulla laitetta voidaan käyttää paljon useampiin käyttötarkoituksiin kuin vain tavallisiin kopiokonetoimintoihin. Seuraavilla sivuilla annetaan yleiskuvaus tämän järjestelmän tarjoamista ominaisuuksista. Yleisominaisuudet Arkin / kannen lisäys Lisää jopa 30 arkkia ja/tai kantta ja takasivua paperikasetista tai ohisyöttötasolta. Välilehdet, kannet ja takasivut voidaan tulostaa tai ne voivat olla tyhjiä sivuja. Autom. asettelu Kopion automaattinen keskitys paperille. Energiansäästö Säästää energiaa energiansäästötoiminnolla ja automaattisella sammutustoiminnolla. Erilaiset koot (erikokoiset alkuperäiset) Kopioi sarjan erikokoisia alkuperäisiä käyttämällä automaattista paperivalintaa ja automaattista zoomaussuhteen valintaa. Automaattinen zoomaussuhteen valinta tarkoittaa erikokoisten alkuperäisten kopiointia valitulle paperikoolle. Automaattinen paperivalinta tarkoittaa paperin valintaa alkuperäisten koon ja suurennussuhteen perusteella. Käänteinen kuva Tekee kopiot käyttämällä käänteisiä värejä (mustasta tulee valkoinen, valkoisesta tulee musta). Käyttäjän asettama zoomaussuhde Jopa kolme käyttäjän määrittämää zoomaussuhdetta, joita voidaan hakea kosketusnäytöllä. Käyttäjän asettama tummuus Kaksi käyttäjän määrittämää tummuusasetusta, joita voidaan hakea kosketusnäytöllä. 1-8 Di5510/Di7210 Esittely Kaksipuolinen Tee kaksipuolisia kopioita yksi- tai kaksipuolisista alkuperäisistä. Kalvon välilehditys Lisää tyhjän tai painetun välilehden kalvoja kopioitaessa. 1 Keskeytystila Keskeyttää kopioinnin kun haluat kopioida välissä kiireisempiä asiakirjoja odottamatta. Kirjakopiointi Kopioi kaksi sivua avoimesta kirjasta kahdeksi yksittäiseksi A4-sivuksi (1-1) tai yhdelle A4-sivulle (1-2). Voit myös yhdistää tämän ominaisuuden kansiominaisuuteen. Kirjanen Yhdistää A4-kokoiset alkuperäiset (1-2 tai 2-2) A5- tai A4-kokoisiksi kirjasiksi. Kontrastialue Konfiguroi jopa yhdeksän kontrastialuetta neljälle kopiointitilalle (automaattinen, lisää kontrastia, valokuva ja teksti). Kopioitumattoman alueen poistaminen (Reuna-alueen pyyhintä) Kopioi kopiointitason kansi avoimena ilman että kopioon tulee mustia reunoja. Kuva päälle -toiminto Kopioi kaksi alkuperäistä yhdelle kopiolle. Esimerkiksi kirjepaperi ja teksti voidaan kopioida yhdessä yhdelle sivulle samalla kertaa. Kuva päälle muistiin Tallentaa mallit joita käytetään kuvan kerrostamisominaisuudessa. Kuva päälle muistiin Toimii kuten kerrostamistoiminnossa. Kerrostettu kuva talletetaan pysyvästi kovalevylle ja se voidaan hakea tarpeen mukaan. Kuvan siirto (Marginaali) Vaihtaa kuvan paikkaa mm 1 mm välein siirtämällä kuva-aluetta ja tarpeen mukaan myös pienentämällä sitä. Kuvanlisäys Yhdistää alkuperäiset, jotka on luettu osin kopiointitasolla ja osin syöttölaitteella yhdeksi kopioksi. Kuvankääntö lajittelussa / Kuvankääntö ryhmittelyssä Tulosteet ryhmitellään tai lajitellaan kopionipuissa, vuorotellen pitkittäin ja poikittain. Leima Tulostaa kopioiden päälle leiman (tekstiä tai sivunumeron) tai tulostaa kopioihin vesileiman. Di5510/Di Leveä paperikoko Käsittelee paperikokoja, jotka ovat suurempia kuin vakiokoot. Luku Kopioi automaattisesti aikaisemmin määritetyt lukujen otsikot oikeanpuolisille sivuille. Tämä ominaisuus on käytettävissä vain kaksipuolisuustoiminnossa (1-2). Esittely Manuaalinen virran katkaisu Järjestelmän sulkemisen manuaalinen aktivointi energian säästämiseksi. Mittarilaskuri Näyttää luettelon erilaisista mittarilaskureista: kokonaislaskuri, kopiolaskuri, tulostinlaskuri ja huollon laskuri. Nidonta Määrittää nidonnan paikan ja niittien määrän jokaiselle kopiosarjalle. Ohjelmoi työ Skannaa alkuperäiset käyttämällä erilaisia järjestelmän konfigurointeja ja tekee sitten kopiot yhdessä prosessissa. Palvelintoiminnot (lisävaruste) Tallentaa ja hakee kopiointitöitä kovalevyltä (lisävaruste). Paperikapasiteetti Paperikapasiteetti arkkia (2 500 arkin kasetti, arkin kasetti ja 100 arkin ohisyöttötaso). Suurkapasiteettikasetti johon mahtuu jopa arkkia (80 g/m²) on myös saatavana lisävarusteena. Rei'itys/Z-taitto viimeistelijälle FN-10/FN-121/FN-115 (lisävaruste) ja Z-taittoyksikkö ZK-3 (lisävaruste) Rei'ittää kaksi tai neljä reikää viimeisteltyihin kopioihin ja Z-taitettuihin kopioihin. Rei'itystoiminto viimeistelijälle FN-121/FN-10 (lisävaruste) ja rei'itysyksikkö PK-2/PK-5/PK-5 ruotsalaistyyppiselle rei'itykselle (lisävaruste) Rei'ittää neljä reikää viimeisteltyihin kopioihin. Reunan/keskikohdan poisto Poistaa kopion reunat ja/tai taittoalueet, esimerkiksi kun kopioit kirjoista. Sähköpostiominaisuus järjestelmän viestien lähettämiseen Lähetä sähköpostiviestejä järjestelmän pääkäyttäjälle, esim. vian tapahtuessa tai kun tarvikkeet loppuvat. Suurennussuhde (kiinteä, säädettävä) Suurennussuhteen valitseminen. Valittavissa on kahdeksan kiinteää ja kolme käyttäjän määriteltävää suurennussuhdetta. Käyttöoppaasi. KONICA MINOLTA DI5510

17 Tai valitse käyttäjän asettaman zoomauskerroin välillä 25 % %, 0,1 % välein Di5510/Di7210 Esittely Täyden kuvan alue (Koko kuvan alue) Kopioi alkuperäiset menettämättä reunoista mitään. 1 Tallenna-toiminto Tallentaa alkuperäiset, jotka on luettu syöttölaitteella tai kopiointitasolla. Tandem-toiminto (vain kahden järjestelmän kanssa) Yhdistää kaksi järjestelmää yhdeksi yksiköksi. Voit näin saada kopiointisi valmiiksi puolessa ajassa. Tekstin/valokuvan korostus Parantaa valotusta sellaista alkuperäisten tulostamiseksi, joissa on tekstiä, valokuvia tai hyvin vaaleita kopioitavia alueita. Testikopio Testaa järjestelmän asetuksia käyttämällä testikopiota ennen kuin aloitat laajat kopiointityöt. Töiden asettaminen jonoon Valmistelee kopiointitöitä edelleen samalla, kun järjestelmä käsittelee työn tulostusta. Toisto Tekee useita kopioita asiakirjasta yhdelle kopiolle. Työmuisti Tallentaa ja hakee jopa 30 järjestelmän asetusta. Työnjono-luettelo Antaa yleiskatsauksen tekeillä olevasta kopiotyöstä, muista jonossa olevista kopiotöistä ja kopiotöistä, jotka on jo käsitelty. Tilaluetteloa voidaan myös käyttää vaihtamaan odottavien kopiotöiden järjestystä. Vakioimaton alkuperäinen Määrittää vakioimattoman koon alkuperäisille. Tämä mahdollistaa sopivan kokoisen paperin automaattisen valinnan. Verkkotoiminto (lisävaruste) Mahdollistaa töiden hallinnan ja muutokset käyttäjän valitsemiin asetuksiin tietokoneelta. Järjestelmän tulee olla liitetty tietokoneeseen jos haluat käyttää tätä toimintoa. Viikkoajastin Asettaa ajat jolloin järjestelmä pitäisi laittaa päälle tai sammuttaa. Ajat voidaan määrittää yksittäisinä aikoina tai ajanjaksoina. Lomat voidaan määrittää jopa vuosi etukäteen käyttämällä kalenteritoimintoa. Yhdistely Kopioi 2, 4 tai 8 alkuperäistä yhdelle paperiarkille. Yksipuolinen Tekee yksipuolisia kopioita kaksipuolisista alkuperäisistä (2-1). Di5510/Di Välilehdet Kopioimalla välilehdiltä ja välilehdille voit saada tarkkoja kopioita erilaisista asiakirjojen välilehtien teksteistä. Esittely Vakiokokoinen alkuperäinen (erityinen) Tunnistaa vakiokoot, joita automaattinen koon tunnistusyksikkö ei tavallisesti tunnista. Z-taitto viimeistelijälle FN-10 (lisävaruste) jossa rei'itys/z-taittoyksikkö ZK-3 (lisävaruste) Tekee A3-kopioita Z- taitolla tai taittaa B4-kopiot kahdesti. Z-taitettu alkuperäinen Syöttää automaattisesti Z-taitetut alkuperäiset käyttämällä syöttölaitetta. Automaattiset ominaisuudet [CD] Kun haluat lisätietoja, katso laajemman käsikirjan luku 1 CD-R-levyllä. Viimeistelyominaisuudet [CD] Kun haluat lisätietoja, katso laajemman käsikirjan luku 1 CD-R-levyllä. Ominaisuudet, jotka vain huoltoteknikko saa asettaa [CD] Kun haluat lisätietoja, katso laajemman käsikirjan luku 1 CD-R-levyllä Di5510/Di7210 Järjestelmään tutustuminen Järjestelmään tutustuminen Järjestelmän yleiskuvaus Järjestelmän yleiskuvaus ulkopuolelta Kohta Nimi EDH Väriaineen luukku Asiakirjahylly Kopiolaskuri (lisälaite) Ohisyöttötaso Suurvolyymikasetti LCC (lisävaruste) Oikeanpuoleinen luukku Lokero 4 Kuvaus Elektroninen asiakirjojen syöttölaite syöttää alkuperäiset yksitellen automaattisesti Avaa tämä luukku kun sinun täytyy lisätä väriainetta Taso jolle voidaan laskea alkuperäisiä tai kopioita Tallentaa tehdyt kopiot laskentatarpeita varten Tasolle mahtuu enintään 100 vakiopaperiarkkia (80 g/m²) tai 1 erikoispaperiarkkia Kasettiin mahtuu enintään arkkia vakiopaperia (80 g/m²) Avaa tämä luukku, kun selvität paperitukosta Yleiskasettiin mahtuu enintään 500 arkkia (80 g/m²) A3-A5-koot... jatkuu seuraavalla sivulla Di5510/Di Järjestelmään tutustuminen Kohta Nimi Lokero 3 Lokero 2 Lokero 1 Etuluukut Viimeistelijä (lisävaruste) Virtakytkin Pääkytkin Kosketusnäyttö Ohjauspaneeli Kuvaus Yleiskasettiin mahtuu enintään 500 arkkia (80 g/m²) A3-A5-koot Huolto voi säätää kasettia, enintään arkkia (80 g/m²) A4- tai B4-koot Huolto voi säätää kasettia, enintään arkkia (80 g/m²) A4- tai B4-koot Avaa nämä luukut, kun selvität paperitukosta Käytetään kopioiden järjestelyyn, pinoamiseen tai lajitteluun Kytkee järjestelmän virran päälle ja pois päivittäin (viikkoajastin pysyy aktivoituna) Kytkee järjestelmän pois (viikkoajastin ei ole päällä) Kosketusnäyttö järjestelmän töiden ja asetusten katseluun ja muokkaukseen Tarjoaa näppäimet järjestelmän käyttöön 2-2 Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän yleiskuvaus sisäpuolelta Kohta 1 Nimi Väriainepullo Kuvaus Sisältää väriainetta Tämä pullo täytyy vaihtaa uuteen, kun väriaine loppuu Vapauta lukitus ennen kuin poistat väriainepullon pidikkeen Siirtää paperin rumpuyksikön ja kiinnitinyksikön läpi Siirrä tämä vipu vasemmalle vapauttaaksesi siirto-/kiinnitinyksikön; vedä yksikkö varovaisesti ulos vapauttaaksesi paperitukoksen Kuva luodaan rumpuyksiköllä Kiinnittää väriaineen paperille Näyttää kaikkien laitteella otettujen kopioiden ja tulosteiden määrän Lukituksen vapautus Lämpöpää Vapautusvipu Rumpuyksikkö Lämpöpää Kokonaislaskuri Di5510/Di Lisävarusteet Viimeistelijä FN-10 Järjestelmään tutustuminen Viimeistelijöillä voi järjestellä ja lajitella kopiot. Viimeistelijä tarjoaa seuraavat ominaisuudet: G G G G G G Lajittelu Nidonta Ryhmittely Taitto Taitto & Nidonta (kirjasten luominen) Kolmen kohdan taitto HUOMAUTUS Laite voi vahingoittua, jos tilaa ei ole riittävästi Viimeistelijän lajittelualustat liikkuvat alaspäin kopioinnin aikana. Käyttöoppaasi. KONICA MINOLTA DI5510

18 Jos alustojen alapuolella on esineitä, alustat voivat vaurioitua pahasti. Älä laita viimeistelijöiden alustojen alle mitään esteitä. HUOMAUTUS Loukkaantumisen vaara! Viimeistelijän FN-10 kirjasen ulostulotasossa on taittoyksikkö. Älä työnnä käsiäsi viimeistelijän ulostulotasolle, kun olet poistamassa taitettuja tai nidottuja kirjasia. Älä ylitä lajittelualustojen kapasiteettia! Älä ylitä viimeistelijän lajittelualustojen kapasiteettia, koska tällöin voi tapahtua paperitukos. Sinun tulisi tyhjentää lajittelualustoja suuren kopiotyön aikana, jotta välttyisit kapasiteetin ylitykseltä. 2-4 Di5510/Di7210 Järjestelmään tutustuminen Viimeistelijä FN-10 (ulkopuoli) Kohta 1 Nimi Alataso Kuvaus Kopiot tulostetaan tähän Ei-lajitt. Lajittelu (sahalaitatoiminnolla) Nidonta Ryhmittely (sahalaitatoimintolla) Kopiot tulostetaan tähän Ei-lajitt. Ryhmittely (tulostettu sivu alas/ylös) Avaa tämä luukku kun selvität paperitukosta kun täytät niittikasetteja Tyhjennä rei'itysyksikön rei'itysastia. Kopiot jotka on käsitelty "taitto"-, "nidonta & taitto"- ja "kolmen kohdan taitto" -ominaisuuksilla tulostetaan tähän Tähän laatikkoon syötetään kirjasen ulostulotason poistamat kopiot 2 Ylätaso 3 Viimeistelijän luukku 4 Kirjasen ulostulotaso 5 Kopiolaatikko Di5510/Di FN-10 (sisäpuoli) Järjestelmään tutustuminen 1 (mukana PK-2/PK-5/ PK-5 ruotsalainen rei'itys) Kohta 1 Nimi Rei'itysyksikkö PK-5/PK-5 ruotsalainen rei'itys (lisävaruste) Vipu luukun avaamiseen paperitukoksen poistamiseksi PK-2 Rei'itysyksikkö (lisävaruste) Vipu luukun avaamiseen paperitukoksen poistamiseksi Rei'itysyksikön rei'itysastia Siirtorullat Vipu luukun avaamiseen paperitukoksen poistamiseksi Vipu luukun avaamiseen paperitukoksen poistamiseksi Kuvaus Rei'ittää tavallisen rei'ityksen tai ruotsalaisen rei'ityksen Avaa paperin vapautuskansi poistaaksesi paperitukoksen Rei'ittää tavallisen rei'ityksen kopioihin Avaa paperin vapautuskansi poistaaksesi paperitukoksen Rei'itysyksikön rei'itysastia kerää silpun, jota syntyy kopioita rei'itettäessä Pyöritä siirtorullia siirtääksesi juuttuneet paperit pois nidontayksiköstä Avaa paperin vapautuskansi poistaaksesi paperitukoksen Avaa paperin vapautuskansi poistaaksesi paperitukoksen Di5510/Di7210 Järjestelmään tutustuminen 2 Kuvaus Vedä nidontayksikkö ulos tästä kahvasta poistaaksesi paperitukoksen tai täyttääksesi niittikasetit Laita uusi niittikasetti, kun niitit loppuvat Kohta Nimi Nidontayksikön kahva Niittikasetit Di5510/Di Viimeistelijä FN-121 (lisävaruste) Järjestelmään tutustuminen Viimeistelijällä voi järjestellä ja lajitella kopiot. Viimeistelijä tarjoaa seuraavat ominaisuudet: G G G Lajittelu (sahalaitatoiminnolla) Nidonta Ryhmittely (sahalaitatoimintolla) HUOMAUTUS Laite voi vahingoittua, jos tilaa ei ole riittävästi Viimeistelijän lajittelualustat liikkuvat alaspäin kopioinnin aikana. Jos alustojen alapuolella on esineitä, alustat voivat vaurioitua pahasti. Älä laita viimeistelijöiden alustojen alle mitään esteitä. Älä ylitä lajittelualustojen kapasiteettia! Älä ylitä viimeistelijän lajittelualustojen kapasiteettia, koska tällöin voi tapahtua paperitukos. Sinun tulisi tyhjentää lajittelualustoja suuren kopiotyön aikana, jotta välttyisit kapasiteetin ylitykseltä. 2-8 Di5510/Di7210 Järjestelmään tutustuminen Viimeistelijä FN-121 (yleiskatsaus) Kohta 1 Nimi Alataso Kuvaus Kopiot tulostetaan tähän Eilajitt. Lajittelu (sahalaitatoiminnolla) Nidonta Ryhmittely (sahalaitatoimintolla) Kopiot tulostetaan tähän Ei-lajitt. Ryhmittely (tulostettu sivu alas/ylös) Avaa tämä luukku kun selvität paperitukosta kun täytät niittikasetteja Avaa paperin vapautuskansi poistaaksesi paperitukoksen 2 Ylätaso 3 Viimeistelijän luukku Vipu luukun avaamiseen paperitukoksen poistamiseksi Di5510/Di Viimeistelijä FN-115 (lisävaruste) Järjestelmään tutustuminen Viimeistelijällä voi järjestellä ja lajitella kopiot. Viimeistelijä tarjoaa seuraavat ominaisuudet: G G G Lajittelu (sahalaitatoiminnolla) Nidonta Ryhmittely (sahalaitatoimintolla) HUOMAUTUS Laite voi vahingoittua, jos tilaa ei ole riittävästi Viimeistelijän lajittelualustat liikkuvat alaspäin kopioinnin aikana. Jos alustojen alapuolella on esineitä, alustat voivat vaurioitua pahasti. Älä laita viimeistelijöiden alustojen alle mitään esteitä. Älä ylitä lajittelualustojen kapasiteettia! Älä ylitä viimeistelijän lajittelualustojen kapasiteettia, koska tällöin voi tapahtua paperitukos. Sinun tulisi tyhjentää lajittelualustoja suuren kopiotyön aikana, jotta välttyisit kapasiteetin ylitykseltä Di5510/Di7210 Järjestelmään tutustuminen Viimeistelijä FN-115 (ulkopuoli) Kohta 1 Nimi Alataso Kuvaus Kopiot tulostetaan tähän Ei-lajitt. Lajittelu (sahalaitatoiminnolla) Nidonta Ryhmittely (sahalaitatoimintolla) Kopiot tulostetaan tähän Ei-lajitt. Ryhmittely (tulostettu sivu alas/ylös) Avaa kansiluukku, jotta voit poistaa juuttuneet paperit Avaa tämä luukku kun selvität paperitukosta kun täytät niittikasetteja 2 Ylätaso 3 4 Yläkansi Viimeistelijän luukku Di5510/Di Viimeistelijä FN-115 (sisäpuoli) Järjestelmään tutustuminen Kohta 1 Nimi Vipu luukun avaamiseen paperitukoksen poistamiseksi Siirtorullat Vipu luukun avaamiseen paperitukoksen poistamiseksi Niittiyksikkö Nidontayksikön kahva Kuvaus Avaa paperin vapautuskansi poistaaksesi paperitukoksen Pyöritä siirtorullia siirtääksesi juuttuneet paperit pois yksiköstä Avaa paperin vapautuskansi poistaaksesi paperitukoksen Sisältää niittikasetin Vedä nidontayksikkö ulos tästä kahvasta poistaaksesi paperitukoksen tai täyttääksesi niittikasetit Laita uusi niittikasetti, kun niitit loppuvat Niittikasetit 2-12 Di5510/Di7210 Järjestelmään tutustuminen Rei'itys/Z-taittoyksikkö ZK-3 Rei'ittää kopioihin 4 reikää ja/tai tekee niihin Z-taitot. Käyttöoppaasi. KONICA MINOLTA DI5510

19 Kohta 1 Nimi Etuluukku Kuvaus Avaa etuluukku kun selvität paperitukosta kun tyhjennät rei'itysastiaa Avaa paperin vapautuskansi poistaaksesi paperitukoksen Pyöritä siirtorullia siirtääksesi juuttuneet paperit eteenpäin Vedä yksikkö kahvan avulla ulospäin selvittääksesi paperitukoksen Avaa paperin vapautuskansi poistaaksesi paperitukoksen Tähän kerääntyy rei'ittämisestä syntyvä silppu 2 Vipu luukun avaamiseen paperitukoksen poistamiseksi Siirtorullat Kahva Vipu luukun avaamiseen paperitukoksen poistamiseksi Rei'itysastia Di5510/Di Siirtoalusta OT-104 Tulosteet lajitellaan tai ryhmitellään. Järjestelmään tutustuminen 2 1 Kohta 1 Nimi Alataso Kuvaus Kopiot tulostetaan tähän Ei-lajitt. Lajittelu (sahalaitatoiminnolla) Ryhmittely (sahalaitatoimintolla) Avaa kansiluukku, jotta voit poistaa juuttuneet paperit 2 Yläkansi 2-14 Di5510/Di7210 Järjestelmään tutustuminen Kansitaso E viimeistelijälle Kansitaso E on paperinsyöttöyksikkö viimeistelijöille. Sitä voidaan käyttää, esimerkiksi kansikartongin syöttämiseen tehtäessä kirjasia. 2 Kansitason syöttäjän syöttämä paperi lähetetään suoraan viimeistelijään; se ei kulje kopiokoneen kautta. Kansitasolta syöttäjän syöttämää paperia ei siksi voida tulostaa kannen lisäyksen aikana Kohta Nimi Ohjauspaneeli Vapautusvipu Ylemmät paperin ohjaimet Ylätaso Alempi taso Kuvaus Näppäimet kansitason E käyttöä varten Käytä vipua avataksesi yksikön ja poistaaksesi paperitukoksen Varmistavat paperipinon oikean kohdistumisen Kansisivujen automaattista syöttöä varten Voit asettaa tähän paperia kansisivujen automaattista syöttöä varten jos haluat nitoa, rei'ittää ja/tai taittaa kopioita manuaalisesti Varmistavat paperipinon oikean kohdistumisen 6 Alemmat paperin ohjaimet Di5510/Di Suurkapasiteettikasetti (LCC) C-403N Järjestelmään tutustuminen Lisäpaperilokero, jonka kapasiteetti on jopa paperiarkkia (80 g/m²) Kohta Nimi Yläkansi Vasen luukku LCC-vipu Ohjainlevyt Painike paperitason laskemiseen Paperitaso Takalevy Kuvaus Käännä kansi auki kun haluat lisätä paperia Avaa tämä luukku, kun selvität paperitukosta Vedä tästä vivusta alas poistaaksesi paperitukoksen Varmistavat paperipinon oikean kohdistumisen Paina tätä painiketta laskeaksesi paperitason ja täyttääksesi sen uudella paperilla Nostaa automaattisesti paperipinon Varmistaa paperipinon oikean kohdistumisen 2-16 Di5510/Di7210 Järjestelmään tutustuminen Suurkapasiteettikasetti (LCC) C-404N 2 Lisäpaperilokero, jonka kapasiteetti on jopa paperiarkkia (80 g/m²) Kohta Nimi Yläkansi Vasen luukku LCC-vipu Ohjainlevyt Painike paperitason laskemiseen Paperitaso Takalevy Kuvaus Käännä kansi auki kun haluat lisätä paperia Avaa tämä luukku, kun selvität paperitukosta Vedä tästä vivusta alas poistaaksesi paperitukoksen Varmistavat paperipinon oikean kohdistumisen Paina tätä painiketta laskeaksesi paperitason ja täyttääksesi sen uudella paperilla Nostaa automaattisesti paperipinon Varmistaa paperipinon oikean kohdistumisen Di5510/Di Järjestelmään tutustuminen Rei'itin PK-2/PK-5/PK-5 ruotsalainen rei'itys Rei'ittää kopioihin tavallisen rei'ityksen tai ruotsalaisen rei'ityksen. Muistin laajennukset Laajentaa järjestelmän muistikapasiteettia. Tämän avulla voidaan esimerkiksi lukea enemmän alkuperäisiä asiakirjamuistiin. Seuraavat laajennetut muistiyksiköt ovat saatavilla: G G G G 64Mt jatkettua muistia 128 Mt jatkettua muistia 256 Mt jatkettua muistia 512 Mt jatkettua muistia Kirjoitinohjain Pi7200e Mahdollistaa järjestelmän käytön tulostimena. HDD-2-kiintolevy Mahdollistaa töiden ja kuvien pysyvän säilyttämisen. Kokonaislaskuri Tallentaa tehdyt kopiot laskentatarpeita varten Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän turvallinen käyttö Järjestelmän väärä käyttö voi johtaa terveysvaaroihin, sähköiskuun tai jopa tulipaloon. Noudata seuraavia ohjeita, jotta voisit käyttää järjestelmääsi turvallisesti. VAARA Järjestelmän väärä käyttö voi aiheuttaa tulipalon ja/tai väärä käyttö voi aiheuttaa tulipalon tai sähköiskun. Noudata seuraavia turvallisuusohjeita välttääksesi loukkaantumisen ja järjestelmän vahingoittumisen. Älä koskaan käytä järjestelmän lähellä tulenarkoja sumuttimia, nesteitä tai kaasuja. Älä koskaan irrota turvallisuuslaitteita. Älä koske turvallisuusmerkinnöillä merkittyjä alueita. Kun selvität paperitukosta tms., kosketa vain erityisesti merkittyjä alueita. Älä tee muutoksia järjestelmän rakenteeseen. Älä koskaan irrota konetta sähkövirrasta märin käsin. Varmista että sähköverkossa on oikea syöttöjännite järjestelmää varten. Älä koskaan liitä järjestelmää haaroitusjatkojohtoon. Älä aseta kahvikuppeja, pulloja tai muita nesteitä sisältäviä esineitä järjestelmän päälle. Jos järjestelmään joutuu nesteitä, kytke järjestelmän virta välittömästi pois. Irrota virtajohto pistorasiasta. Ota yhteyttä huoltoon. Älä pudota paperiliittimiä, niittejä tai muita pieniä metalliesineitä laitteeseen. Jos järjestelmään epähuomiossa joutuu metalliesineitä, kytke järjestelmän virta pois välittömästi. Irrota virtajohto pistorasiasta. Ota yhteyttä huoltoon. Di5510/Di Järjestelmään tutustuminen VAARA Virtajohdon väärä käyttö voi aiheuttaa tulipalon ja/tai virtajohdon väärä käsittely voi vahingoittaa johtoa. Käyttöoppaasi. KONICA MINOLTA DI5510

20 Tämä voi aiheuttaa tulipalon ja/tai sähköiskun. Noudata seuraavia turvallisuusohjeita välttääksesi loukkaantumisen ja järjestelmän vahingoittumisen. Varmista ettei virtajohto ole vahingoittunut. Jos johto on vahingoittunut, kytke järjestelmän virta heti pois päältä. Irrota virtajohto pistorasiasta. Ota yhteyttä huoltoon. Älä korjaile verkkokaapelia. Älä vedä suoraan virtajohdosta, kun irrotat sitä pistorasiasta. Älä siirrä järjestelmää, jos se on liitetty sähköverkkoon. Älä koskaan aseta painavia esineitä virtajohdon päälle. Älä vedä tai taivuta virtajohtoa. Älä sijoita järjestelmää muiden laitteiden virtajohtojen päälle. Varmista että muiden sähkölaitteiden kaapelit eivät ole puristuksissa järjestelmän osien välissä. Varmista että virtajohto on oikein pistorasiassa. Varmista aina että pistorasia on näkyvissä ja saavutettavissa kaikkina aikoina. Puhdista verkkoliitin ja pistorasia pölystä. Jos tarvitset jatkojohdon, käytä johtoa, jonka kapasiteetti vastaa tai ylittää järjestelmän tehonkulutuksen. Älä koskaan liitä järjestelmää haaroitusjatkojohtoon. Älä pura järjestelmää. koskaan koske rumpuyksikköön. Huomaa että järjestelmä on silti kytkettynä päälle, vaikka se olisi energiansäästötilassa. Kytke järjestelmästä virta heti pois päältä virtakytkimestä, jos järjestelmää ei käytetä pitkään aikaan Di5510/Di7210 Järjestelmään tutustuminen 2 VAARA Järjestelmän ylikuumeneminen voi aiheuttaa tulipalon ja/tai seuraavia turvallisuusohjeita välttääksesi loukkaantumisen ja järjestelmän vahingoittumisen. Kytke järjestelmästä virta heti pois, jos se kuumenee tavallista enemmän, savuaa tai jos siitä lähtee omituinen haju. Irrota virtajohto pistorasiasta. Ota yhteyttä huoltoon. Jos toimenpiteen aikana sulake laukeaa, toista toimenpide. Jos sulake laukeaa uudelleen, kytke järjestelmä pois päältä välittömästi. Ota yhteyttä huoltoon. Varmista että sulakkeet vastaavat valmistajan ilmoittamia nimellisvirta-arvoja. Irrota virtajohto aina, kun järjestelmää ei aiota käyttää pitkään aikaan. VAARA Järjestelmän väärä käyttö voi aiheuttaa loukkaantumisen! Järjestelmän väärä käyttö voi johtaa loukkaantumiseen. Noudata seuraavia turvallisuusohjeita välttääksesi loukkaantumiset. Kun suoritat tiettyä toimenpidettä, kosketa vain niitä järjestelmän osia, joihin on välttämätöntä koskea toimenpiteen suorittamiseksi käsikirjassa kuvatulla tavalla. Älä koskaan laita käsiäsi viimeistelijän kirjasen ulostulotasolle. Älä laita käsiäsi viimeistelijän lokeroihin. Pääviimeistelijän lokerot nostetaan, kun tulostetut kopiot poistetaan lokeroista. Älä laite käsiäsi siirtoalustaan OT-104. Siirtoalusta liikkuu eteen- ja taaksepäin kun se ottaa kopioita vastaan. Di5510/Di Järjestelmään tutustuminen HUOMAUTUS Ulkoiset vaikutukset voivat vahingoittaa järjestelmää! Ulkoiset vaikutukset voivat vahingoittaa järjestelmää. Noudata seuraavia turvallisuusohjeita välttääksesi järjestelmän vahingoittumisen. Älä tärisytä järjestelmää. Älä koskaan tuo järjestelmän lähelle magneettisia esineitä. Älä aseta järjestelmän päälle yli 6,8 kilon painoisia ja/tai 30 millimetriä paksumpia esineitä. Älä laita viimeistelijän alatason alle mitään esineitä. Tulostusjakson aikana viimeistelijä liikkuu alaspäin ja esineet voivat vahingoittaa sitä. HUOMAUTUS Väärä käsittely voi vahingoittaa järjestelmää! Järjestelmän väärä käyttö voi vahingoittaa sitä. Noudata seuraavia turvallisuusohjeita välttääksesi järjestelmän vahingoittumisen. Älä avaa mitään järjestelmän luukkuja tulostuksen aikana. Älä sammuta järjestelmää tulostuksen aikana. Älä käytä nidottua, sähköä johtavaa tai lämpöpaperia tai paperia, joka on suunniteltu mustesuihkutulostimiin, kuten valokuvapaperia. Älä käytä värillisiä kalvoja. Älä ylitä viimeistelijän lokeroiden kapasiteettia. Viimeistelijän lokeroon mahtuu enintään 150 arkkia. Poista tulostettuja papereita tarpeen mukaan useita kertoja, kun kopioit suuria määriä vähentääksesi kuormaa viimeistelijän lokeroissa. HUOMAUTUS Tulostuksen aikana ilmaan erittyy pieni määrä otsonia! Tämä ei ole terveydelle haitallista, mutta se saattaa tuoksua epämiellyttävältä. Suosittelemme että huone on hyvin ilmastoitu. Sijoita järjestelmä hyvin ilmastoituun tilaan Di5510/Di7210 Järjestelmään tutustuminen Laserturvallisuus Tässä järjestelmässä on laser. Jos järjestelmää käytetään tämän käsikirjan ohjeiden mukaisesti, laser ei aiheuta vaaran mahdollisuutta. Lasersäteily jää täysin järjestelmän kotelon sisälle. Lasersäde ei voi päästä kotelosta ulos missään käytön vaiheessa. 2 Järjestelmä luokitellaan luokan 1 laserlaitteeksi. Tämä tarkoittaa, että laite ei tuota yhtään haitallista lasersäteilyä. Sisäinen lasersäteily Keskimääräinen säteilytaso: 340 µw tulostuspään laserlaitteesta. Aallonpituus: nm Tämä laite toimii käyttämällä luokan IIIb laserdiodia, joka tuottaa näkymättömän lasersäteen. Laserdiodi ja skannaava monikulmainen peili sijaitsevat tulostusyksikössä. Käyttöoppaasi. KONICA MINOLTA DI5510

21 Tulostuspäätä EI HUOLLETA ASENNUSPAIKALLA. Sitä ei saa missään nimessä avata. Tulostuspää Yllä olevassa kuvassa esitetään tulostuspään sijainti laitteessa. Tämä on puolijohdelaserjärjestelmä. Laserdiodin enimmäissäteily on 15 mw. Aallonpituus nm. Di5510/Di Laserturvallisuustarra on laitteen takana Järjestelmään tutustuminen VAARA Haitallinen lasersäteily! Järjestelmän käyttö tämän käsikirjan ohjeiden vastaisesti voi johtaa haitallisen säteilyn syntymiseen. Käytä laitetta vain tämän käsikirjan ohjeiden mukaisesti Di5510/Di7210 Järjestelmään tutustuminen Turvallisuusmerkintä 2 VAARA Turvallisuusmerkinnät osoittavat vaaralliset alueet. Vaarallisten alueiden virheellinen käsittely voi johtaa vakaviin henkilövahinkoihin ja/tai esineiden vaurioitumiseen. Tutustu tämän käsikirjan avulla mahdollisiin vaarallisiin tekijöihin ennen kuin teet mitään vaarallisilla alueilla. Puhdista likaantuneet turvallisuusmerkinnät jotta ne pysyvät näkyvinä ja luettavissa. Vaihda turvallisuusmerkinnät, joista ei enää saa selvää. Kun haluat lisätietoja, ota yhteyttä huoltoon. ÄLÄ LAITA sormiasi syöttölaitteiden saranaosiin; saatat loukata itseäsi. Tämä alue kehittää korkean jännitteen. Jos kosket siihen, voit saada sähköiskun. ÄLÄ KOSKE. Kiinnitysyksikkö on erittäin kuuma. Jotta vältyt palovammoilta, ÄLÄ KOSKE. Siirrettävä kiinnitysyksikkö on painava. Ole huolellinen ja vedä se ulos varovaisesti; saatat muuten loukkaantua. ÄLÄ laita käsiäsi pääyksikön ja kiinnitysyksikön väliin; saatat muuten loukkaantua. Di5510/Di Järjestelmään tutustuminen VAARA Turvallisuusmerkinnät osoittavat vaaralliset alueet. Vaarallisten alueiden virheellinen käsittely voi johtaa vakaviin henkilövahinkoihin ja/tai esineiden vaurioitumiseen. Tutustu tämän käsikirjan avulla mahdollisiin vaarallisiin tekijöihin ennen kuin teet mitään vaarallisilla alueilla. Puhdista likaantuneet turvallisuusmerkinnät jotta ne pysyvät näkyvinä ja luettavissa. Vaihda turvallisuusmerkinnät, joista ei enää saa selvää. Kun haluat lisätietoja, ota yhteyttä huoltoon. Siirtoalusta liikkuu edestakaisin tulostuksen aikana. ÄLÄ laita käsiäsi lokeron ja lokeron tukiosien väliin; saatat muuten loukkaantua. ÄLÄ myöskään laita käsiäsi kirjasen ulostulostasolle, kun lokero liikkuu; saatat muuten loukkaantua. (Siirtoalusta OT-104) ÄLÄ laita käsiäsi pääyksikön ja lokeron väliin; saatat muuten loukkaantua. ÄLÄ laita käsiäsi pääyksikön ja lokeron väliin; saatat muuten loukkaantua. (Lokero 1 ja 2) (Lokero 3 ja 4) 2-26 Di5510/Di7210 Järjestelmään tutustuminen 2 VAARA Turvallisuusmerkinnät osoittavat vaaralliset alueet. Vaarallisten alueiden virheellinen käsittely voi johtaa vakaviin henkilövahinkoihin ja/tai esineiden vaurioitumiseen. Tutustu tämän käsikirjan avulla mahdollisiin vaarallisiin tekijöihin ennen kuin teet mitään vaarallisilla alueilla. Puhdista likaantuneet turvallisuusmerkinnät jotta ne pysyvät näkyvinä ja luettavissa. Vaihda turvallisuusmerkinnät, joista ei enää saa selvää. Kun haluat lisätietoja, ota yhteyttä huoltoon. (Vain viimeistelijä, jossa kansitaso E) ÄLÄ laita sormiasi kansitason pohjan yläosaan, kun palautat kansitasoa sen alkuperäiseen paikkaan; saatat muuten loukkaantua. (Viimeistelijä FN-121/FN-10) ÄLÄ laita käsiäsi tulostettujen arkkien päälle, jotta et loukkaantuisi. Varmista että pidät kiinni tulostettujen arkkien molemmista reunoista, kun poistat niitä. ÄLÄ jätä kättäsi tulostettujen arkkien päälle, kun viimeistelijän ulostulotaso nousee ylös. (Vain viimeistelijä FN-10) (Viimeistelijä FN-121/FN-10) Ole varovainen, kun avaat paperin ulostulotason. ÄLÄ laita käsiäsi tasolle; saatat muuten loukkaantua. Alemman kirjasen ulostulotason sisällä on rullaohjain. ÄLÄ laita käsiäsi tasolle; saatat muuten loukkaantua. Di5510/Di Järjestelmään tutustuminen VAARA Turvallisuusmerkinnät osoittavat vaaralliset alueet. Vaarallisten alueiden virheellinen käsittely voi johtaa vakaviin henkilövahinkoihin ja/tai esineiden vaurioitumiseen. Tutustu tämän käsikirjan avulla mahdollisiin vaarallisiin tekijöihin ennen kuin teet mitään vaarallisilla alueilla. Puhdista likaantuneet turvallisuusmerkinnät jotta ne pysyvät näkyvinä ja luettavissa. Vaihda turvallisuusmerkinnät, joista ei enää saa selvää. Kun haluat lisätietoja, ota yhteyttä huoltoon. Ole varovainen, kun avaat paperin ulostulotason. ÄLÄ laita käsiäsi siihen; saatat muuten loukkaantua. ÄLÄ laita käsiäsi tulostettujen arkkien päälle, jotta et loukkaantuisi. Varmista että pidät kiinni tulostettujen arkkien molemmista reunoista, kun poistat niitä. ÄLÄ jätä kättäsi tulostettujen arkkien päälle, kun viimeistelijän ulostulotaso nousee ylös. (Viimeistelijä FN-115) 2-28 Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän sarjanumero Sarjanumero sijaitsee seuraavassa paikassa: 2 Merkitse järjestelmäsi sarjanumero alla olevaan taulukkoon. Pidä tämä tieto käsillä, kun tarvitset nopeasti apua mahdollisissa ongelmatilanteissa. Malli: Sarjanumero: 2.4 Järjestelmän siirtäminen Jos järjestelmää on siirrettävä, ota yhteyttä huoltoon. Di5510/Di Järjestelmän asennus Ympäristön vaatimukset Järjestelmään tutustuminen Laitteen optimaalisen ympäristön vaatimukset: G G Lämpötila 10 C - 30 C / 50 F - 86 F (vaihtelu enintään 10 C / 50 F tunnissa) Kosteus 10 % - 80 % (vaihtelu enintään 20 % tunnissa) Asennuspaikka Asennuspaikan on täytettävä seuraavat vaatimukset: G G G G G tilan on oltava kuiva ja pölytön tilan on oltava tasainen ja tärinätön tilan on oltava hyvin ilmastoitu laitteen lähellä ei saa olla verhoja tai muita helposti syttyviä materiaaleja erillään henkilökunnasta, jotta laitteesta tuleva poistoilma ei haittaisi ketään. Käyttöoppaasi. KONICA MINOLTA DI5510

22 Powered by TCPDF ( roiskuvat nesteet suora auringonvalo voimakkaat lämpötilan vaihtelut suora ilmavirta lämmittimestä tai ilmastointilaitteesta. Järjestelmä on suojattava seuraavilta vaikutuksilta: G G G G HUOMAUTUS Ulkoiset vaikutukset voivat vahingoittaa järjestelmää! Viimeistelijän alataso laskee tulostuksen aikana. Alatason alla sijaitsevat esineet voivat vahingoittaa alatasoa. Älä laita viimeistelijän alatason alle mitään esineitä Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän tilavaatimukset 2 HUOMAUTUS Laite voi vahingoittua, jos tilaa ei ole riittävästi Jätä aina riittävästi vapaata tilaa järjestelmän ympärille. Jos tilaa on liian vähän järjestelmä voi vahingoittua, esimerkiksi ylikuumenemisen vuoksi. Lisäksi laitteen käyttö on hankalaa, jos tilaa ei ole tarpeeksi. Jätä laitteen taakse tarpeeksi tilaa riittävän ilmanvaihdon varmistumiseksi. Alä aseta mitään esineitä pääviimeistelijän lokeron tai siirtoalustan OT-104 alle. Lokeroita lasketaan tulostuksen aikana. Jos alustojen alapuolella on esineitä, alustat voivat vaurioitua pahasti. Mitat mm Di5510/Di7210 Di5510/Di siirtoalusta OT-104 Di5510/Di Järjestelmään tutustuminen Mitat mm Di5510/Di viimeistelijä FN suurkapasiteettikasetti (LCC) C-403N Di5510/Di viimeistelijä FN suurkapasiteettikasetti (LCC) C-403N Di5510/Di viimeistelijä FN Z-taittoyksikkö ZK-3 + suurkapasiteettikasetti (LCC) C-404N 2-32 Di5510/Di7210 Järjestelmään tutustuminen 2 Mitat mm Di5510/Di viimeistelijä FN-10 + Z-taittoyksikkö ZK-3 + kansitaso E + suurkapasiteettikasetti (LCC) C-404N Tarvikkeiden säilytys VAROITUS Väriaine voi olla vaarallista terveydellesi! Väriaine on haitallista terveydellesi. Jos kätesi tahraantuvat väriaineeseen, pese ne välittömästi saippualla ja kylmällä vedellä. Älä koskaan hävitä tyhjää väriainepulloa heittämällä sitä tuleen. Jäljellä oleva väriaine saattaa syttyä ja aiheuttaa vaarallisen tilanteen. Varmista että tarvikkeet säilytetään: G G G G alkuperäisessä, umpinaisessa pakkauksessaan suojattuna suoralta auringonvalolta ja poissa lämmönlähteiden luota viileässä, kuivassa, pölyttömässä paikassa poissa lasten ulottuvilta. Di5510/Di Järjestelmän asennus Jännite ja taajuusalueen toleranssit Järjestelmään tutustuminen Järjestelmä tarvitsee luotettavan ja tasaisen virtalähteen. Ota tarvittaessa yhteys omaan tekniseen tukihenkilöösi. G G Jännite ± 10 % Taajuus ± 0,3 % Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän virran kytkentä päälle ja pois Järjestelmässä on kaksi kytkintä päälle ja pois kytkemiseksi: G Pääkytkin kytkee järjestelmän virran päälle ja pois (viikkoajastinominaisuus on otettu pois päältä) Virtakytkin kytkee järjestelmän päälle ja pois päältä (Viikkoajastinominaisuus pysyy käytössä) G Pääkytkin Virtakytkin Järjestelmän kytkeminen päälle Laita järjestelmä päälle pääkytkimestä. Laita pääkytkin asentoon I. Jotta pystyisit käyttämään kopiointitoimintoa, sinun täytyy laittaa järjestelmä päälle virtakytkimestä. Kun haluat lisätietoja, katso sivulla Di5510/Di Järjestelmän virran kytkeminen pois Järjestelmään tutustuminen Kytke järjestelmän virran syöttö pois päältä, kun haluat sammuttaa järjestelmän pidemmäksi aikaa. 1 Varmista, että olet sammuttanut järjestelmän virtakytkimestä. 2 Vaihda pääkytkin asentoon 0 (POIS). 3 Irrota virtajohto aina, kun järjestelmää ei aiota käyttää pitkään aikaan. Viikkoajastin ei käytössä! Viikkoajastin ei ole käytössä, kun kytket järjestelmän pois päältä pääkytkimestä. Käytä virtakytkintä ohjauspaneelin vasemmalla puolella kytkeäksesi järjestelmän päälle ja pois päältä päivittäin. Odota 10 sekuntia! Jos haluat kytkeä järjestelmän pois päältä ja sitten uudelleen päälle pääkytkimellä, odota 10 sekuntia ennen kuin kytket järjestelmän uudelleen päälle. Muuten voi tapahtua toimintahäiriöitä Di5510/Di7210 Järjestelmään tutustuminen Järjestelmän kytkeminen päälle (päivittäin) 2 1 Varmista että pääkytkin on asetettu asentoon I (PÄÄLLÄ). 2 Paina virtakytkintä laittaaksesi järjestelmän päälle. Lämpenemisvaihe (noin 5 ja puoli minuuttia Di5510-mallille, noin 6 minuuttia Di7210-mallille) alkaa. Kopiotyö voidaan asettaa. Kosketa kosketusnäyttöä lyhyesti. Perusasetukset näkyvät näytössä. Tilanäyttö näyttää seuraavan viestin: Aseta alkuper. kuvapuol. ylösp. syött.laitt. Kopiotyö voidaan asettaa. Järjestelmän oletusasetusten vaihtaminen! Järjestelmän oletusasetus joka aktivoituu järjestelmän päälle kytkemisen tai nollauksen jälkeen voidaan vaihtaa. Kun haluat lisätietoja, katso sivulla 7-1. Di5510/Di Järjestelmään tutustuminen Järjestelmän kytkeminen pois päältä (päivittäin) Käytä virtakytkintä ottaaksesi järjestelmän pois päältä päivittäin. Viikkoajastin pysyy käytössä vaikka järjestelmä otetaan pois päältä. 1 Paina virtakytkintä ottaaksesi järjestelmän pois päältä. Järjestelmä on otettu pois päältä. Viikkoajastin tarvitsee vain minimimäärän virtaa pysyäkseen toiminnassa Di5510/Di7210 Järjestelmään tutustuminen Ohjauspaneelin näppäimet ja merkkivalot Ohjauspaneeli Kohta Nimi Työmuisti Lisäohjeita Tilan tarkastus Numeronäppäimet Ajastin Tila Elementti Näppäin Näppäin Näppäin Näppäimet Merkkivalo Näppäin Kuvaus Paina tätä näppäintä hakeaksesi tai tallentaaksesi kopiotyöohjelmia näyttää Lisäohjeita-toiminnon. Käyttöoppaasi. KONICA MINOLTA DI5510
