1 venttiilit & toimilaitteet / valves & actuators

2 SISÄLLYSLUETTELO / CONTENTS Maper Oy yrityksenä / About MAPER Ltd 3 Sertifikaatit / Certificates 4 3-osaiset Maper palloventtiilit 3-piece Maper Ball Valves venttiilit, pitkin hitsauspäin 6 valves with long welding pipe DN / DN venttiilit, lyhyin hitsauspäin 7 valves with short welding pipe DN / DN venttiilit, kierrepää 8 valves with thread connection DN / DN venttiilit, pitkä hitsaus-/kierrepää 9 valves with welding pipe/thread DN / DN venttiilit, laipallinen 10 valves with flange DN / DN pohjaventtiili 11 bottom valve DN 50 / DN 80 Remote Control toimilaitteet 12 Remote Control actuators IFM rajakatkaisijat 13 IFM switches MAPER 3-Ball Valve 14 Asennusohje / Mounting Instructions 15 2

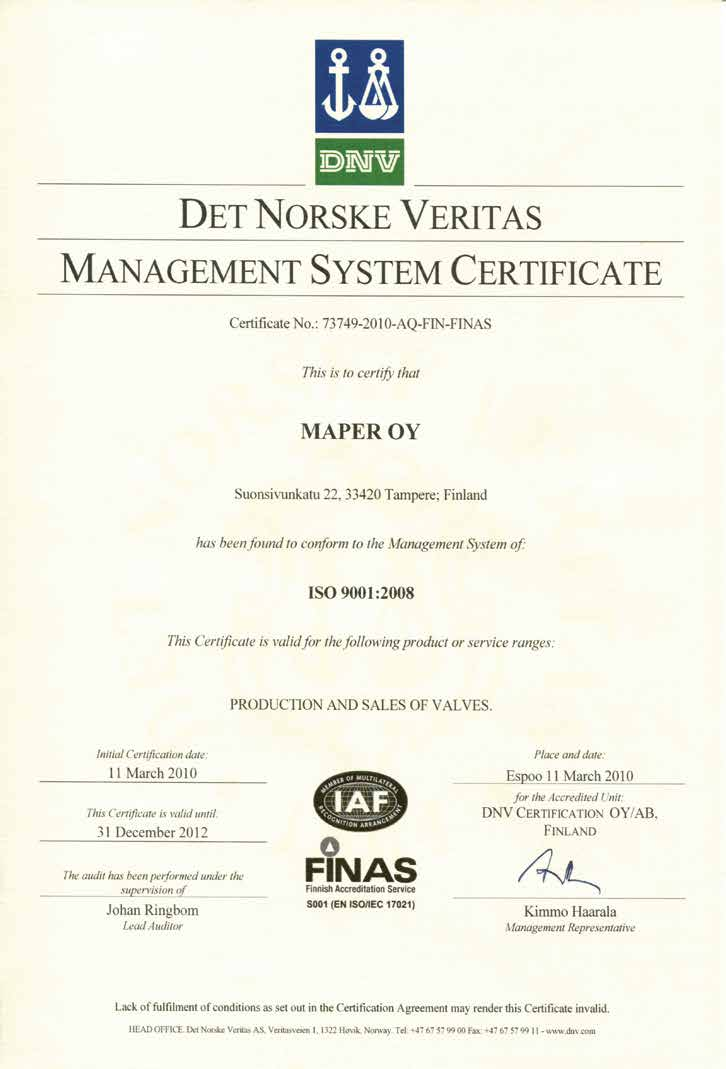

3 Maper Oy on kotimainen venttiilinvalmistaja (vuodesta 1989, 25 V), jonka keskeinen markkina-alue on Suomi, Pohjoismaat sekä Eurooppa. Tehtaamme sijaitsee hyvien liikenneyhteyksien varrella Tampereella. Maper Oy:n ydintoiminta perustuu tekniseen osaamiseen ja ratkaisukeskeiseen asiakaslähtöisyyteen. Asiakkaitamme ovat paperi- ja kartonkiteollisuus, prosessiteollisuus, laitevalmistajat ja muut venttiilien valmistajat. Maper Oy valmistaa purettavia, haponkestäviä ja teräksisiä palloventtiileitä. Tuotannossamme valmistuvat tehokkaasti niin toimilaitteilla kuin rajoillakin olevat palloventtiilit. Henkilökunnan ammattitaitoisella toiminnalla ja tuotteidemme laadukkaalla seurannalla ( ISO 9001:2008 PED 97/23/ EC MODUULI H) olemme saavuttaneet asiakkaittemme luottamuksen jo 25 vuoden ajan. MAPER Ltd is a domestic valve manufacturer (since 1989, 25 years), the main market area is Finland, the Nordic countries and Europe. Our factory is located in Tampere, with good transport links. MAPER s main operating principles are based on technical expertise and solution-oriented customer focus. Our clients include paper and board industries, process industries, device manufactures and other valves producers. MAPER Ltd produces take apart, acid-proof and stainless steel ball valves. Our production will be completed as efficiently as actuators switches the ball valves. Staff with professional operation and monitoring of high-quality products (ISO 9001:2008 with PED 97/23/ EC Module H), we have achieved the trust of our customers for over 25 years. 3

4 4

5 45

6 Palloventtiili, pitkin hitsauspäin / Ball Valve, long welding pipe DN HPH TPH Sidospultit/Hexagon nut DN PN 40 / 64 Mittataulukko/Dimensions: HPH / TPH DN L Palloventtiili, pitkin hitsauspäin / Ball Valve, long welding pipe DN HPH TPH Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukko/Dimensions: HPH / TPH DN L

7 Palloventtiili, lyhyin hitsauspäin / Ball Valve, short welding pipe DN HLH TLH Sidospultit/Hexagon nut DN PN 40 / 64 Mittataulukko/Dimensions: HLH / TLH DN L Palloventtiili, lyhyin hitsauspäin / Ball Valve, short welding pipe DN HLH TLH Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukko/Dimensions: HLH / TLH DN L

8 Palloventtiili, kierrepää / Ball Valve, thread connection DN HR TR Sidospultit/Hexagon nut DN PN 40 / 64 Mittataulukko/Dimensions: HR / TR DN L Palloventtiili, kierrepää / Ball Valve, thread connection DN HR TR Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukko/Dimensions: HR / TR DN L

9 Palloventtiili, hitsaus-/kierrepää / Ball Valve, welding pipe/thread DN HPH/HR t TPH/TR Sidospultit/Hexagon nut DN PN 40 / 64 Mittataulukko/Dimensions: HPH/HR & TPH/TR DN L Palloventtiili, hitsaus-/kierrepää / Ball Valve, welding pipe/thread DN HPH/HR TPH/TR Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukko/Dimensions: HPH/HR & TPH/TR DN L

10 Palloventtiili, laipallinen / Ball Valve, flange DN HL TL Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukko/Dimensions: HL / TL DN L Palloventtiili, laipallinen / Ball Valve, flange DN HL TL Sidospultit/Hexagon nut DN PN 16 / 40 Mittataulukot/Dimensions: HL / TL DN L

11 Pohjaventtiili / Bottom Valve DN50 & DN80 Mittataulukko/Dimensions: DN L

12 REMOTE CONTROL TOIMILAITTEET / ACTUATORS Vääntömomentit - kaksitoiminen RC 200-DA Asema Vääntömomentti (Nm)* Malli Toiminto = kiinni 9 = auki 2.1 bar 30 psi 2.8 bar 40 psi 3.5 bar 50 psi 4.2 bar 60 psi 4.5 bar 65 psi 5.5 bar 80 psi 6 bar 87 psi 7 bar 100 psi RC RC RC RC RC RC RC RC RC * Vääntömomentti +/ 5%. For open and closed position Ambient temperatur -25 to +80 C Compact design Connection acc. to VDI/VDE 3845 NAMUR on the top side of the actuator Easy to connect solenoid valves Two mechanical switches Terminal with eight connections Two cable entries Enclosure IP67 Shaft and mounting bracket in stainless steel Base plate in anodized aluminium and cover in epoxy painted aluminium Options: Increased corrosion protection, pneumatic indication, inductive sensors, transparent cover, gold plated switches, high temp up to +140 C, ATEX design EEx ib 412

13 IFM RAJAKATKAISIJAT / IFM SWITCHES MAPER Oy toimittaa venttiili toimilaitepaketit myös IFM:n rajakatkaisijoilla. Ohjelmassamme kaikki IFM:n induktiiviset rajat. Vuonna 1992 ifm electornic kehitti standardin, jota useimmat johtavat toimilaitevalmistajat nykyäänkin noudattavat. Toimilaitteen karalle asennetaan pyöreä tunnistuskiekko, josa on kaksi toisiinsa nähden 9 kulmassa sijaitsevaa metalliruuvia. Ruuvit sijaitsevat eri korkeuksilla. Kompakti kaksikanavainen lähestymiskytkin (tyyppi IND), jossa on sisäänrakennettuna kaksi induktiivista anturia, tunnistaa venttiilin asennosta riippuen joko ylemmän tai alemman ruuvin (venttiili auki - ja kiinni -asennot). Se viihtyy hyvin vaikeissakin olosuhteissa laite voi olla myös itsepuhdistava. Perinteisiin ratkaisuihin verrattuna anturi onmyös selvästi kevyempi. Anturit kestävät hyvin myös mekaanisia rasituksia kuten tärinää ja iskuja. Toimilaitteen päälle asennettava hattu Induktiivinen anturi 413

14 MAPER 3-Ball Valve All MAPER Valves are made in Finland Manufactures high quality 3-piece ball valves for industrial applications. MAPER valves are suitable for applications where required high flow capacity and tight shutoff. MAPER valves are right choise at applications where needed highest reliability, functionality and inter-changeability. MAPER Valves has various solutions and designs that give best possibilities to you. MAPER Valves are used at various paper mills, food & beverage factories and energy plants. MAPER Valve is standard component at Metso Paper machines. MAPER valves are made from steeltube not from casting. Because of that there is no hol-lows or other weakenings at the body of the valve. Technical Data Sizes: Applications: Service: Pressure Range: Temperature Range: Materials: End Connections: Operation: DN10-DN100 Paper & Pulp, General service, Food&Beverage, Cosmetic, Energy Water, Steam, Chemicals, Solvents PN16-PN64-40 to +240 Celsius Aisi316L, Steel, ask other materials Screwed, Socket weld, Flanged Hand, pneumatic or electric actuated FULL BORE AND REDUCED BORE Reduced bore valves has reduced ball port. So the connec-tions are one size bigger than the ball port. This must be check when make flow calculations. Full bore has the same size ball port as the connection pipe and the flow drop is minimum. You can choose all connections to both of the types. You can even change the end to diffrent types at the valve. STEM ASSEMBLIES All MAPER valves has blowout-proof stems. The stem is installed inside of the valve body. The sealing is PTFE-C. All sealings can be chan-ged whe the ball is taken out. If after heavy use there is leak at stem axle you can retight the nut that keeps the pressure to the seals. This can be do-ne even when the valve is in use. You only loose the tab washer that secure the nut and then tight the nut and bent the tab back to correct position. MAPER Valve is right choice when quality is number ONE. 144

15 Palloventtiili Ball valve Asennusohje Mounting instructions Ver07/1 HPH HPH HLH >80mm HPH HLH! HPH = Aisi316L pitkät hitsauspäät HLH = Aisi316L lyhyet hitsauspäät HPH = Aisi316L with long weldingpipes HLH = Aisi316L with short weldingpipes M6 12Nm M8 30Nm M10 60Nm M12 90Nm 415

16 MAPER OY Suonsivunkatu Tampere FINLAND Tel
