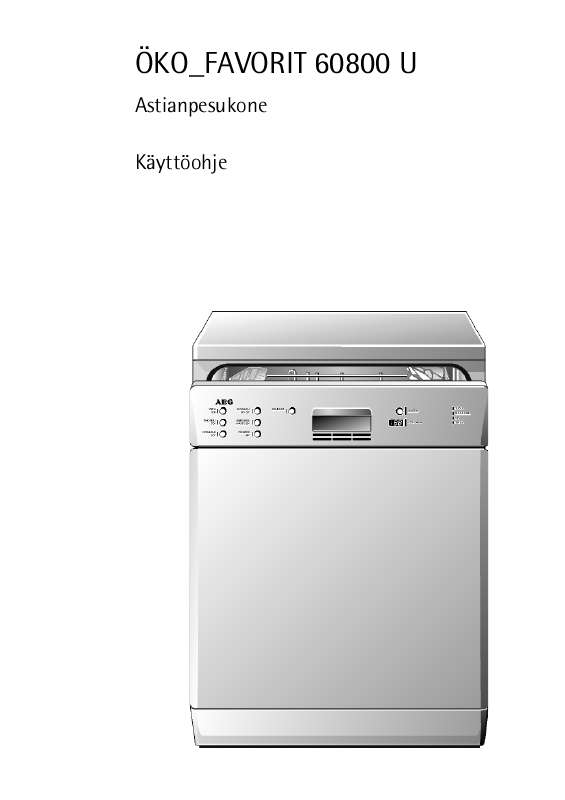

Käyttöoppaasi. AEG-ELECTROLUX FAV60800U-W

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Tämä merkki tai numeroidut toimintaohjeet ohjaavat sinua askel askeleelta laitteen käytössä. Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöystävälliseen käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Käyttöohjeessa on mahdollisesti esiintyvien toimintahäiriöiden poistoa varten olevia ohjeita; katso kohta "Mitä tehdä, jos...". takia myös käynnissä olevan pesuohjelman äänenvoimakkuus vaihtelee. Painettu ympäristöystävällisesti valmistetulle paperille. Ekologisesti ajatteleva toimii myös ekologisesti... 2 Sisällys SISÄLLYS Käyttöohje..... Turvallisuusohjeet..... Hävittäminen.... Taloudellinen ja ympäristöystävällinen pesu Laitteen sisäkuva ja toimintopaneeli... Toimintopaneeli..... Ennen ensimmäistä käyttöönottoa..... Vedenpehmennyslaitteen säätäminen..... Vedenpehmennyslaitteen suolan täyttäminen Huuhtelukirkasteen säiliön täyttäminen... Huuhtelukirkasteen annostelumäärän säätö...

3 .... Näin käytät konettasi.. Ruokailuvälineiden ja astioiden järjestely Ruokailuvälinekori... Kattiloiden, pannujen ja suurten lautasten järjestäminen..... Kuppien, lasien ja kahvikaluston järjestäminen.... Yläkorin säätö.. Pesuaineen annostelu... BIO-pesuohjelmat ja matalaemäksiset pesuaineet.. Pesuohjelman valinta (ohjelmataulukot) Käynnistä pesuohjelma.. Pesuohjelman vaihto/keskeytys/pysäyttäminen.... Ajastuksen säätö tai muuttaminen.... Täyttömäärän tunnistin sensorlogic.. Virran kytkeminen pois päältä....

4 .. Astioiden poistaminen koneesta Huolto ja puhdistus Siivilöiden puhdistaminen.. 26 Mitä tehdä, jos näyttöpaneeliin ilmestyvät virheilmoitukset jos astianpesukoneen toiminnassa ilmenee ongelmia....pesutulos ei ole tyydyttävä Tekniset tiedot Ohjeita koeinstituuteille Sisällys Asennus- ja liitäntäohje.

5 Astianpesukoneen asentaminen... Upotettava astianpesukone..... Työtason alle sijoitettava astianpesukone.... Vapaasti sijoitettavat laitteet.... Astianpesukoneen liittäminen..... Vesiliitäntä.. Sallittu vedenpaine Vedentuloletkun liitäntä... Viemäriliitäntä Vesiturvajärjestelmä Sähköliitäntä.

6 .... Liitäntä..... Takuu Huolto ja varaosat 4 Käyttöohje KÄYTTÖOHJE 1 Turvallisuusohjeet AEG-sähkölaitteiden turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin on meistä valmistajana aiheellista tutustuttaa sinut seuraaviin turvallisuusohjeisiin: Sijoitus, liitäntä, käyttöönotto Astianpesukonetta saa kuljettaa vain pystyasennossa. Tarkista, ettei astianpesukoneessa ole kuljetusvaurioita. Älä missään tapauksessa asenna vahingoittunutta laitetta. Käänny laitteen toimittajan puoleen, jos huomaat laitteissa vaurioita. Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä. Astianpesukoneen sijoitukseen ja asennukseen liittyviä tietoja löydät luvusta "Asennus". Moninapapistokkeiden/-kytkimien ja jatkojohtojen käyttö ei ole sallittua. Ylikuumenemisesta aiheutuu palovaara. Lasten turvallisuus Lapset eivät usein ymmärrä sähkölaitteisiin liittyviä vaaroja. Pidä lapsia sen takia silmällä äläkä anna heidän leikkiä astiapesukoneella lapset voivat sulkea itsensä koneen sisälle (tukehtumisvaara!). Pakkauksen osat (esim. kalvot, styrox) voivat olla vaarallisia lapsille. Tukehtumisvaara! Pidä pakkauksen osat poissa lasten ulottuvilta. Pesuaineet saattaavat aiheuttaa syöpymiä silmiin, suuhun ja nieluun ja johtaa jopa tukehtumiseen! Noudata astianpesu- ja puhdistusaineen valmistajan antamia turvallisuusohjeita. Älä päästä lasta tutkimaan astianpesukonetta, koska koneessa voi olla astianpesuaineen jäännöksiä. Muista myös, että astianpesukoneen vesi ei ole juomakelpoista. Astianpesukoneen romuttamisen yhteydessä: Katkaise liitäntäjohto koneen puoleisesta päästä. Varmista, että luukun lukko ei ole toimiva. Näin estät lapsia lukitsemasta itseään koneeseen tai muun mahdollisen hengenvaaran. 5 Käyttöohje Yleinen turvallisuus Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi.

7 Vain alkuperäisiä varaosia saa käyttää. Älä ota astianpesukonetta koskaan käyttöön, jos verkkojohto, veden tulo-/poistoletku ovat vaurioituneet tai jos paneeli, työtaso tai sokkelin alue on vahingoittunut niin, että sitä kautta päästään käsiksi laitteen sisustaan. Jos verkkojohto on viallinen tai se halutaan vaihtaa pitempään johtoon, se on vaihdettava valtuutetun AEG-huoltopalvelun toimesta (johtoja saa AEG-huoltoliikkeestä). Älä koskaan irrota verkkopistoketta pistorasiasta johdosta vetämällä vaan pidä aina kiinni pistokkeesta. Astianpesukoneeseen ei saa turvallisuussyistä tehdä muutoksia tai lisäyksiä. Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun. Terävät veitset ja teräväreunaiset ruokailuvälineet on sijoitettava ruokailuvälinetelineeseen tai yläkoriin. Käyttötarkoituksen mukainen käyttö Pese astianpesukoneessa vain tavallisia kotitalouksissa olevia astioita. Jos käytät konetta tai väärin, valmistaja ei ota vastuuta tästä käytöstä mahdollisesti aiheutuneista vahingoista. Tarkista ennen suolan, pesuaineen tai huuhtelukirkasteen käyttöä, että niiden valmistaja selvästi sallii niiden käytön kotitalouksien astianpesukoneissa. Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara! Vesiturvajärjestelmä suojaa vesivaurioilta. Seuraavien edellytysten on täytyttävä: Verkkoliitännän on säilyttävä myös virran ollessa kytkettynä pois koneesta. Astianpesukoneen on oltava asennettu määräysten mukaisesti. Käännä vesihana aina kiinni, kun astianpesukonetta ei käytetä pitempään aikaan, esim. lomamatkan ajaksi. Älä istu tai seiso avoimen luukun päällä, laite saattaa keikahtaa. Sulje vian sattuessa ensin vesihana, kytke sitten ja irrota verkkopistoke pistorasiasta. 6 Käyttöohje 2 Hävittäminen Pakkausmateriaalin hävittäminen Hävitä astianpesukoneiden pakkaukset asianmukaisella tavalla.aisesti sille asteelle, joka vastaa alueesi veden kovuuttta. Vedenpehmennin voidaan säätää 10 eri asteelle. Veden kovuus dh ) mmol/l2) 1 alue Säätö kovuusasteeseen * suolaa ei tarvita Näyttö monitoiminäytössä H9 H8 H7 H6 H5 H4 H3 H2 H1 H alle 4 7,3-9,0 6,3-7,2 5,5-6,2 4,8-5,4 4,1-4,7 3,3-4,0 2,6-3,2 1,9-2,5 0,7-1,8 alle 0,7 IV III II I/II I 1)( d) saksalaista kovuusastetta, vedenkovuusmitta 2)(mmol/l) millimoolia litraa kohti, kansainvälinen vedenkovuusyksikkö *tehtaalla tehty s150 ml:n määrää. 4. Laita korkki takaisin paikoilleen ja kiristä myötäpäivään. 5. Jos huuhtelukirkastetta on valunut yli, pyyhi se pois rätillä. Pesun aikana muodostuu muuten liikaa vaahtoa. ax Huuhtelukirkasteen annostelumäärän säätö Huuhtelukirkaste annostuu automaattisesti viimeiseen huuhteluveteen. Voit säätää annostelun asteikolla 1-6, joka vastaa 1-6 cm3 huuhtelukirkastetta. Annostelu on säädetty tehtaalla kohtaan "4". Muuta annostelua vain, jos laseihin tai astioihin tulee juovia, maitoisia läikkiä tai niiden pinnalla näkyy kuivuneita vesipisaroita. (katso "Mitä tehdä, jos...") Käännä säiliön korkkia ¼ kierroksen verran vastapäivään ja ota se pois. 2. Säädä annostelua teelusikan varrella. 3. Laita korkki takaisin paikoilleen ja kiristä myötäpäivään. 4. Jos huuhtelukirkastetta on valunut yli, pyyhi se huolellisesti pois, muuten koneeseen syntyy runsaasti vaahtoa Käyttöohje Näin käytät konettasi Onko lisättävä suolaa tai huuhtelukirkastetta? Järjestele astiat ja ruokailuvälineet astianpesukoneeseen Annostele koneeseen konepesuun tarkoitettua astianpesuainetta Valitse ruokailuvälineille ja astioille soveltuva pesuohjelma Käynnistä pesuohjelma Ruokailuvälineiden ja astioiden järjestely 1 Astianpesukone on tarkoitettu vain normaalien astioiden pesuun. Astianpesukoneessa pestäväksi eivät sovellu: Ruokailuvälineet, joiden varret ovat puusta, sarvesta, posliinista tai helmiäisestä Kuumuutta kestämättömät muoviastiat Ruokailuvälineet, joissa on liimattu tai kitattu varsi Liimatut astiat tai ruokailuvälineet Tina- tai kupariesineet Lyijykristallilasi Ruosteelle herkät teräsastiat Puiset leikkuulaudat tms.; halkeamisen tai kuivumisen vaara Taideteolliset esineet; arvoesineille suositellaan käsinpesua soveltuvat varauksellisesti: Pese keramiikka-astioita astianpesukoneessa vain, jos niiden valmistaja kertoo niiden olevan konepesuun soveltuvia. Lasitteiset koristeet saattavat haalistua, jos niitä pestään astianpesukoneessa kovin usein. Hopealla ja alumiinilla on taipumus tummua pestäessä. Ruoantähteistä, kuten esim. valkuaisesta, keltuaisesta tai sinapista, jää usein tummia kohtia tai läikkiä hopeaan. Puhdista hopea sen takia aina heti ruoantähteistä, jos sitä ei pestä välittömästi käytön jälkeen. Muutamat lasityypit saattavat samentua useiden pesujen jälkeen. Ennen kuin asetat astiat koneeseen: ota pois isommat ruoantähteet. liota kattiloita, joihin ruoka on palanut kiinni. Ota astioita ja ruokailuvälineita järjestellessäsi huomioon seuraavat seikat: astiat ja ruokailuvälineet eivät saa estää suihkuvarsia pyörimästä. laita kaikki kupit, lasit, kattilat, tms. ylösalaisin, jotta vesi pääsee puhdistamaan ne kunnolla tarkista, että kulhot eivät kosketa toisiaan ja etteivät ruokailuvälineet ole sisäkkäin 14 Käyttöohje jotta lasit eivät rikkoutuisi tai naarmuuntuisi, ne eivät saa koskettaa toisiaan laita pienet esineet (esim.

8 kannet) ruokailuvälinekoriin Ruokailuvälinekori 1 Pitkät, terävät aterimet ovat ruokailuvälinekorissa varsinkin lapsille vaarallisia (ks. turvallisuusohjeet). Ne on tämän vuoksi sijoitettava yläkoriin. Aseta veitset, pienet lusikat ja pienet haarukat ruokailuvälinetelineeseen. Aseta haarukat ja lusikat, jotka eivät sovi ruokailuvälinetelineeseen, ruokailuvälinekoriin. Jotta kaikki ruokailuvälineet tulevat kunnolla pestyä ruokailuvälinekorissa, 1. aseta ristikko ruokailuvälinekorin päälle 2. aseta haarukat ja lusikat kahva alaspäin ruokailuvälinekorin ristikkoon. Joissakin astianpesukonemalleissa ruokailuvälinekori on mahdollista taittaa auki, jolloin ruokailuvälineet on helpompi ottaa pois korista. 15 Käyttöohje Jos käytät ristikkoa ruokailuvälinekorin päällä, ei koria voi avata. Jottei ruokailuvälinekori pääsee aukeamaan, kun otat sen pois koneesta, tartu kaksiosaisen kahvan molemmin puolin Aseta ruokailuvälinekori pöydälle tai työtasolle 2. käännä kahvan osat erilleen 3. ota ruokailuvälineet pois korista 4. taita korin kahva kiinni Käyttöohje Kattiloiden, pannujen ja suurten lautasten järjestäminen Aseta isommat ja hyvin likaiset astiat alakoriin. Jotta suuret astiat sopivat paremmin koneeseen, joissakin astianpesukonemalleissa voit kääntää oikeanpuoleisen lautastelineen kummankin rivin syrjään: 0 1. Kohota oikeanpuoleisen lautastelineen takaosaa Käännä lautastelineen osat vasemmalle. 17 Käyttöohje Kuppien, lasien ja kahvikaluston järjestäminen Aseta pienemmät, lämmönarat astiat ja pitkät, terävät ruokailuvälineet yläkoriin. Aseta astiat kuppihyllyille ja niiden alle siten, että vesi pääsee puhdistamaan kunnolla. Voit kääntää kuppihyllyt ylös, kun laitat yläkoriin korkeita astioita. Aseta viini-, kuohuviini- sekä konjakkilasit kuppihyllyjen loviin. Lasit, kupit, jne. voidaan laittaa myös yläkorissa olevan kahden vasemman `piikkirivin' päälle. 18 Käyttöohje Yläkorin säätö Astioiden maksimikorkeus yläkorissa alakorissa kun yläkori on nostettu ylös kun yläkori on laskettu alas 22 cm 24 cm 31 cm 29 cm 3 Yläkorin korkeutta voidaan säätää myös astioiden ollessa koreissa. Yläkorin laskeminen alemmaksi: 0 1. Vedä yläkori ulos sen vasteeseen saakka. 2. Nosta yläkoria takaa oikealta ja laske alas. Yläkorin nostaminen: 0 1. Vedä yläkori ulos sen vasteeseen saakka. lokero on luukun sisäpuolella Jos kansi on kiinni: Paina lukitusvipua (1) eteenpäin. Kansi ponnahtaa auki Annostele pesuainetta sitä varten kwh min. 0,95-1,05 kwh 28 Kulutusarvot on selvitetty vakio-oloissa. Ne riippuvat astiakorien Käännä vesihana aivan auki. 3. Sulje luukku. 4. Paina VIRTA/SEIS-painiketta. VIRTA/SEIS-painikkeen näytössä palaa valo. palaa valo. Valittu pesuohjelma käynnistyy noin 6 sekunnin uuden pesuohjelman painiketta ja pidä se alas painettuna. Molempien pesuohjelmien näytöissä vilkkuu nyt valo. luukku varovasti Avaa astianpesukoneen luukku. Pesuohjelma pysähtyy. Sulje Vapauta ohjelmapainike, pesuohjelma on pysäytetty. 3 Käynnissä oleva pesuohjelma keskeytyy, mutta ei pääty, kun virta kytketään pois astianpesukoneesta. Kun virta kytketään uudelleen koneeseen pesuohjelma jatkuu. Ajastuksen säätö tai muuttaminen Voit ohjelmoida käynnistymisajan ajastuksen avulla, jos pesuohjelman on tarkoitus alkaa seuraavan 19 tunnin sisällä. Ajastuksen säätö: 0 1. Paina VIRTA/SEIS-näppäintä. 2. Paina AJASTUS-painiketta, kunnes monitoiminäytössä vilkkuu tuntimäärä, jonka kuluttua pesuohjelman halutaan alkavan. 3. Paina halutun pesuohjelman painiketta. Monitoiminäytössä näkyy nyt tuntimäärä (ei enää vilku). Tuntimäärä on tallennettu. 4. Ohjelmoitujen tuntien kuluttua pesuohjelma käynnistyy automaattisesti. Ajastuksen muuttaminen: Jos pesuohjelma ei vielä ole alkanut, voit muuttaa ohjelmoitua käynnistymisaikaa AJASTUS-painikkeen avulla. Täyttömäärän tunnistin sensorlogic Jos pesuohjelma käynnistetään, vaikka ylä- ja/tai alakorissa on vain vähän astioita, täyttömäärän tunnistin sovittaa pesuveden määrän ja pesuohjelman keston astioiden määrän mukaiseksi. Näin myös vähäisten astioiden nopea ja taloudellinen pesu on mahdollista. Koneen ollessa vain puoliksi täysi (6 hengen astiasto) säästyy jopa 2 litraa vettä ja 0,2 kwh sähköä. 24 Käyttöohje Virran kytkeminen pois päältä Kytke virta pois astianpesukoneesta vasta sitten, kun jäljellä oleva aika ohjelman loppumiseen on monitoiminäytössä "0" Paina VIRTA/SEIS-painiketta. VIRTA/SEISnäytön merkkivalo sammuu. 1 Jos avaat luukun välittömästi ohjelman päätyttyä, voi laitteesta tulla ulos kuumaa höyryä. Sen takia: 2. Avaa luukku varovasti. Astioiden poistaminen koneesta 3 Kuumat astiat voivat mennä helposti rikki. Anna astioiden sen takia jäähtyä ennen kuin otat ne pois koneesta. Astiat kuivuvat nopeammin, jos avaat luukun ohjelman päätyttyä hetkeksi aivan auki ja annat sen sitten jäädä raolleen. Anna astioiden olla koneessa ohjelman päättymisen jälkeen vielä n. 15 minuutin ajan, jolloin ne kuivuvat ja jäähtyvät. Tyhjennä ensin alakori, sitten yläkori. Näin estät yläkorissa olevien astioiden syvennyksiin mahdollisesti jääneen veden tippumisen alakorissa olevien asioiden päälle. 25 Käyttöohje Huolto ja puhdistus 1 Älä missään tapauksessa käytä tavallisia markkinoilla olevia huonekalujen hoitoaineita tai vahvoja puhdistusaineita. Puhdista astianpesukoneen toimintopaneeli ja painikkeet tarvittaessa ainoastaan pehmeällä rätillä ja lämpimällä, puhtaalla vedellä.

9 Suihkuvarsia ei tarvitse puhdistaa. Puhdista pesuainelokero, luukun tiiviste ja siivilät säännöllisesti. Siivilöiden puhdistaminen Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen. Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset siivilät huonontavat pesutulosta Avaa luukku, ota alakori pois. 2. Astianpesukoneen siivilät koostuvat karkea-/hienosiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa siiviläjärjestelmän lukitus mikrosiivilän kädensijan avulla ja ota ne pois. 3. Käännä kahvaa ¼ kierroksen verran vastapäivään ja ota pois Tartu karkea-/hienosiivilää kiinni (1/ 2) silmukasta ja vedä pois mikrosiivilästä (3). 5. Puhdista kaikki siivilät juoksevalla vedellä. 6. Ota tasosiivilä (4) pois pesualtaan pohjalta ja puhdista se huolellisesti molemmalta puolelta. 26 Käyttöohje 7. Laita tasosiivilä takaisin paikalleen pesualtaan pohjalle. 8. Laita karkea-/hienosiivilä mikrosiivilään ja kiinnitä ne toisiinsa. Tulovesiletkua ei ole asennettu oikein. Apu Avaa vesihana. Puhdista tulovesiletkun kierreliittimessä oleva viemäri. virhekoodi oikein. manäytössä vilkkuu valo. Monitoiminäyttöön tulee virhekoodi (3. Vesiturvajärjestelmä on välein riippumatta siivilöiden likaantumisasteesta. 28 Käyttöohje...jos astianpesukoneen toiminnassa ilmenee ongelmia. Häiriö Mahdollinen syy Apu Astianpesukoneen luukkua ei Sulje luukku. ole suljettu kunnolla. Pistoke ei ole pistorasiassa. Sulake on rikki. Ohjelma ei käynnisty. Astianpesukonemalleissa, joissa on ajastin: Käynnistymisaika on ajastettu. Työnnä pistoke pistorasiaan. Vaihda sulake. Jos astiasto ei heti huuhtoudu, - aseta käynnistysaika arvoon 0 tuntia laitteilla, joissa on moninäyttö. - sammuta käynnistysajan esivalinta, joissa ei ole moninäyttöä. Pese vain konepesuun soveltuvia ruokailuvälineitä ja astioita. Pesukammiossa näkyy ruosteläikkiä. Pesuallas on valmistettu ruostumattomasta teräksestä. Pesualtaassa olevat ruosteläikät ovat aiheutuneet ns. vieraasta ruosteesta (vesijohdossa olevista ruosteisista osista, kattiloista, ruokailuvälineistä, jne.). Poista tälläiset läikät tavallisella teräksen puhdistusaineella. Viheltävä ääni on harmiton. Sulje suolasäiliön korkki tiukasti. Viheltävä ääni pesun aikana. Käytä jotain toista merkkipesuainetta.... pesutulos ei ole tyydyttävä. Astioista ei tule puhtaita. Ei ole valittu oikeaa pesuohjelmaa. Astiat on järjestelty niin, ettei ei ole päässyt puhdistamaan kunnolla. Astiakoreja ei saa laittaa liian täyteen. Siivilät eivät ole puhtaita tai ne on asennettu väärin. Onko pesuaineen annostelu oikea? Jos astioiden pinnoilla on kalkkia: suolasäiliö on tyhjä tai vedenpehmennyslaite on säädetty väärin. Poistoletkua ei ole asennettu oikein. 29 Käyttöohje Astiat eivät kuivu eikä niistä tule kirkkaita. Ei ole käytetty merkkihuuhtelukirkastetta. Huuhtelukirkasteen säiliö on tyhjä. Lasien ja astioiden pinnoilla on juovia tai raitoja, maitomaisia läikkiä tai pinnat näyttää sinertävältä. Säädä huuhtelukirkasteen annostelua pienemmäksi. Laseissa ja astioissa on kuivaneita vesipisaroita. Säädä huuhtelukirkasteen annostelua suuremmaksi. Syynä voi olla pesuaine. Ota yhteys pesuaineen valmistajan asiakaspalveluun. Tekniset tiedot Tilavuus: Sallittu vedenpaine: Sähköliitäntä: 12 hengen standardiastiasto, tarjoiluastiat mukaanluettuna 1-10 baria (= N/c2 = 0,1-1,0 MPa) Tiedot sähköliitännästä löytyvät laitteen luukun oikeassa sisäreunassa olevasta arvokilvestä. Astianpesukoneet: Vapaasti sijoitettavat laitteet Mitat: maksimipaino: 850 x 600 x 600 (K x L x S mm) 54 kg Kalusteisiin täysin sijoitettavat, kalusteisiin sijoitettavat ja kalustelevyllä peitettävissä olevat työtason alle sijoitettavat astianpesukoneet Mitat: maksimipaino: x 595 x 570 (K x L x S mm) 50 kg ; Tämä laite vastaa seuraavia EU-määräyksiä: 73/23/EWG, pienjännitemääräys 89/336/EWG, (mukaanluettuna muutosmääräys 92/31/EWG) EMV-määräys 30 Käyttöohje Ohjeita koeinstituuteille Vedenpehmentimen suolasäiliö ja huuhtelukirkasteen säiliö on täytettävä aivan täysiksi ennen kokeita. Koenormi: Vertailuohjelma: Täysi koneellinen: Pesuaineen annostelu: Puolikas koneellinen: Pesuaineen annostelu: EN 5O 242 katso "Ohjelmataulukot; testausohjelma" täydelle ja puolitäydelle koneelle 12 malliastiastoa mukaanluk. Tarjoiluastiat 30g (tyyppi B) pesuaineen säiliöön 6 malliastiastoa mukaanluk. tarjoiluastiat Jos kone on vain puoliksi täynnä, jätetään joka toinen paikka tyhjäksi 20g (tyyppi B) pesuaineen säiliöön Huuhtelukirkasteen säätö: 4 (tyyppi III) täydelle ja puoliksi täydelle koneelle Sijoitusesimerkkejä: Yläkori ilman ruokailuvälinetelinettä Yläkori ruokailuvälinetelineen kanssa Alakori ruokailuvälinekorin kanssa Ruokailuvälinekori 31 Asennus- ja liitäntäohje ASENNUS- JA LIITÄNTÄOHJE Astianpesukoneen asentaminen Astianpesukone on asennettava tukevalle alustalle siten, että se pysyy varmasti paikoillaan ja on vaakasuorassa. Alustan epätasaisuudet voi tasoittaa ja laitteen yläpinnan tasata muiden kalusteiden tasalle pidentämällä kierrejalkoja laitteen mukana toimitetulla avaimella. Työtason alle sijoitettavien ja kalusteisiin upotettavien astianpesukoneiden taemmat jalat säädetään ruuvimeisselillä laitteen edestä. Poistoletkun, tulovesiletkun ja verkkokaapelin on päästävä liikkumaan vapaasti laitteen takana olevassa sokkelitilassa. Muussa tapauksessa ne saattavat taittua tai jäädä puristuksiin. Astianpesukone on myös kiinnitettävä kunnolla sen ylitse kulkevaan työtasoon tai vieressä oleviin huonekaluihin. Tämä on ehdottomasti välttämätöntä VDEmääräysten mukaisen kaatumattomuusvarmuuden takaamiseksi.

10 Rakennetyypin mukaan astianpesukoneet asennetaan seuraavasti: Upotettava astianpesukone (katso oheista asennuskaaviota) 3 Koneen luukku voidaan päällystää puu- tai kalustelevyllä, jonka mitat ovat seuraavat: Leveys: Paksuus: Korkeus: (muuttuva) mm mm riippuu asennustilan korkeudesta sokkelin korkeudesta sovittamisesta viereisten kalusteiden saumauksiin. Tarkka korkeusmitta mitataan koneen ollessa paikoillaan viereisistä kalusteista. Paino: enintään 8 kg 32 Asennus- ja liitäntäohje 1 Jos kalustelevyn pituus on suurempi kuin 600 mm, koneen luukku ei aukea kokonaan (kalustelevy ottaa kiinni sokkeliin). Siinä tapauksessa sokkeliin on leikattava aukko (katso Asennuskaavio) tai käytettävä ylipitkän luukun BLT 60 helasarjaa. Ne ovat saatavilla osanumerolla Työtason alle sijoitettava astianpesukone (katso oheista asennusohjetta) Vapaasti sijoitettavat laitteet 1 voidaan sijoittaa vapaasti ilman lisäkiinnitystä. Jos astianpesukone sijoitetaan aivan kaasu- tai puulieden viereen, lieden ja astianpesukoneen väliin on asetettava lämpöeristetty, palamaton levy, joka ulottuu työtason yläkulmaan saakka (syvyys 57,5 cm). Levyn liedenpuoleisen pinnan tulee olla alumiinifoliopäällysteinen. Jos astianpesukone sijoitetaan keittiötyötason alle, astianpesukoneen alkuperäinen työtaso irrotetaan seuraavasti: Irrota takapuolen kulmakappaleiden ruuvit (1). Työnnä laitteen työtasoa noin 1 cm taaksepäin (2), nosta edestä ylös (3) ja irrota se. Paina kuvassa näkyvää työtason pidikettä (4) ja vedä sitä vinosti taaksepäin (5) Jos astianpesukonetta käytetään myöhemmin vapaasti sijoitettavana laitteena, alkuperäinen työtaso on asennettava takaisin paikoilleen. Vapaasti sijoitettavien laitteiden sokkeli ei ole säädettävä Asennus- ja liitäntäohje Astianpesukoneen liittäminen Vesiliitäntä Astianpesukoneessa on turvalaitteita, jotka estävät pesuveden virtaamisen takaisin juomavesiverkostoon ja vastaavat voimassa olevia vesiteknisiä turvamääräyksiä. Astianpesukone voidaan liittää kylmään veteen tai lämpimään veteen, joka on enintään 60 C:een lämpöistä. Astianpesukonetta ei saa liittää avoimiin kuumavesilaitteisiin ja läpivirtausvedenlämmittimeen. Sallittu vedenpaine Matalin sallittu vedenpaine: 1 bar (10N/cm2 =100 kpa) Korkein sallittu vedenpaine: 10 baria (100 N/cm2 = 1 Mpa) Jos vedenpaine on alle 1 bar, kysy neuvoja huoltopalvelusta. Jos vedenpaine on yli 10 baria, on otettava käyttöön paineenalennusventtiili (saatavissa valtuutetusta huoltoliikkeestä). Vedentuloletkun liitäntä 1 0 Tuloletku ei saa liitännän yhteydessä taittua, litistyä tai mennä mutkalle. Liitä tuloletku kierreliittimellä (DIN 259) vesihanaan, jossa on ulkokierre (¾ tuumaa). Kiristä kierreliittimen liitosruuvi vain käsin. Jotta keittiön vedenottoa ei rajoiteta, suosittelemme lisävesihanan asentamista tai haarakappaleen asentamista olemassa olevaan vesihanaan. Jos tarvitset toimitettua tuloletkua pidemmän letkun, on käytettävä seuraavia valtuutetusta huoltoliikkeestä saatavissa olevia VDE-luokiteltuja kokonaisia letkusarjoja: letkusarja "WRflex 100" (V-nro.: ) letkusarja "WRflex 200" (V-nro.: ) 3 34 Asennus- ja liitäntäohje Viemäriliitäntä Poistoletku 1 Poistoletku ei saa olla taittunut, litistynyt tai vaadittu minimikorkeus 30 cm laitteen pesualtaan viemäröintikalusteeseen Poistoletkunpää (ø 19 mm) sopii useimpiin viemäröintikalusteisiin. Viemäriliitännän on oltava vähintään ø 15 mm. Poistoletku on kiinnitettävä viemäröintikalusteeseen mukana toimitetun letkunkiristimen avulla. Veden poisto tiskialtaaseen (mahdollista vapaasti sijoitettavien laitteiden kohdalla) Jos haluat ripustaa poistoletkun tiskialtaaseen, käytä letkun mutkaputkea. Voit ostaa tämän valtuutetusta huoltoliikkeestä; varaosan numero on ET Laita mutkaputki poistoletkuun. tyhjentää veden automaattisesti. 1 AQUA CONTROL SYSTEM toimii myös, kun virta on kytketty pois laitteesta laitetta ei kuitenkaan saa kytkeä irti sähköverkosta. Sähköliitäntä 1 Sähköliitäntä on annettava asennusoikeudet omaavan ammattihenkilön tehtäväksi. Noudata laitetta liittäessäsi voimassa olevia yleisiä säädöksiä ja sen lisäksi myös paikallisten sähkölaitosten antamia lisämääräyksiä. Kone, joka on varustettu pistotulpallisella johdolla, liitetään maadoitettuun pistorasiaan (230 V, 1 x 10 A). Sähköliitäntään liittyvät tiedot löydät astianpesukoneen oikeassa sisäreunassa olevasta arvokilvestä. Varmista ennen laitteen liittämistä, että laitteen arvokilvessä annettu nimellisjännite ja virtalaji on sama kuin liitospaikan nimellisjännite ja virtalaji. Löydät arvokilvestä myös tiedot tarvittavasta sulakkeesta. Toimenpiteitä tehtäessä on koneen oltava jännitteetön, eli pistokkeen irrotettuna pistorasiasta. 36 Asennus- ja liitäntäohje Liitäntä Tulo- ja poistoletku sekä verkkojohto on liitettävä astianpesukoneen sivulle, sillä niille ei ole tilaa laitteen takana. Seuraava vesijohtojen ja sähköasennuksen esimerkki voi olla vain suositus, sillä laitteen sijoituspaikan olosuhteet ratkaisevat asennusten toteutuksen (olemassa olevat liitännät, paikallisen sähkö- tai vesilaitoksen liitäntää koskevat säädökset, jne...) 2 kpl 45 :een tai suoraa liitoskappaletta, ulko-ø 19 mm, pituus 30 mm Kaksoisventtiili Viemäriliitäntä Vedentulo Vedentulo Sähköjohto Viemäri- Sähköliitäntä liitäntä Sähköjohto 37 Takuu TAKUU Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

11 Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. 38 Huolto ja varaosat HUOLTO JA VARAOSAT Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,95 mk/min + pvm).* Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX, Porissa, puh. (02) * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli..... Tuotenumero... Sarjanumero... Ostopäivä.

12 Powered by TCPDF ( Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG
