1 Käyttäjän käsikirja.

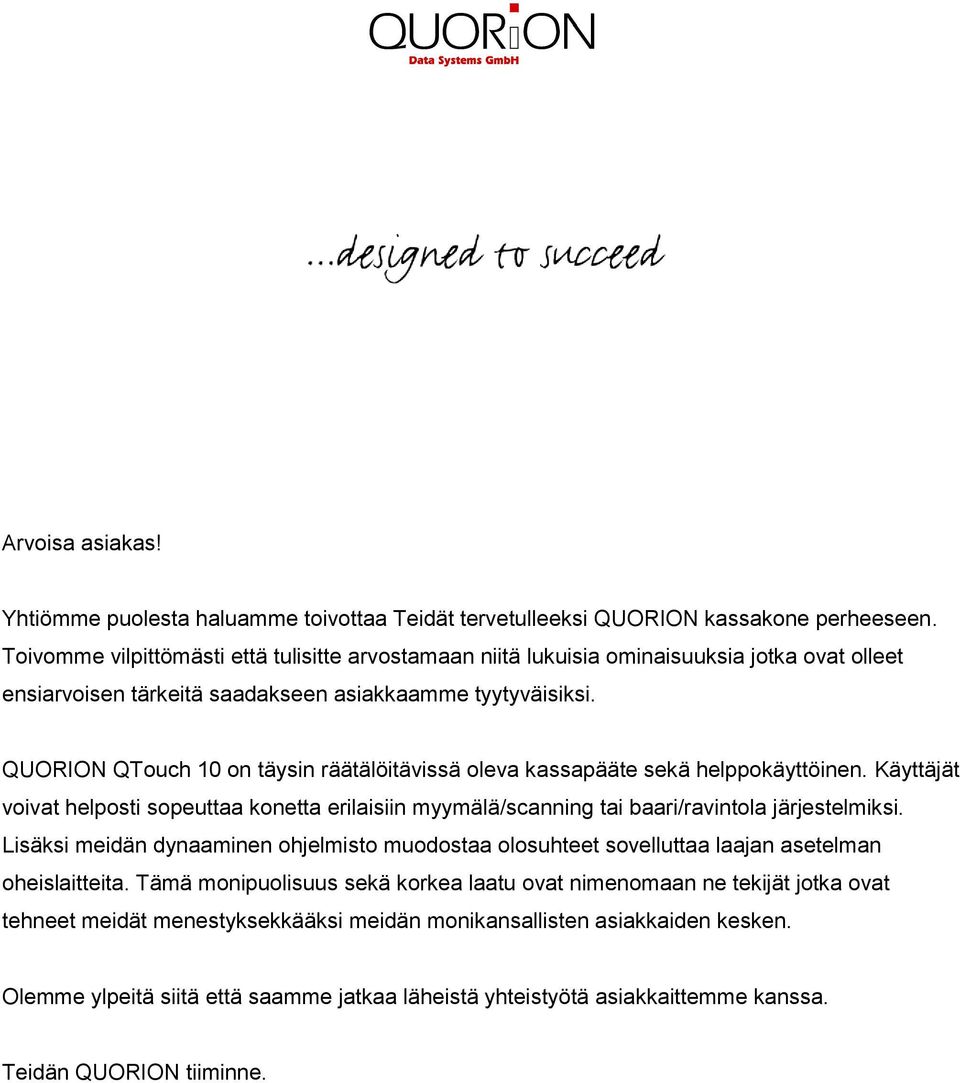

2 Arvoisa asiakas! Yhtiömme puolesta haluamme toivottaa Teidät tervetulleeksi QUORION kassakone perheeseen. Toivomme vilpittömästi että tulisitte arvostamaan niitä lukuisia ominaisuuksia jotka ovat olleet ensiarvoisen tärkeitä saadakseen asiakkaamme tyytyväisiksi. QUORION QTouch 0 on täysin räätälöitävissä oleva kassapääte sekä helppokäyttöinen. Käyttäjät voivat helposti sopeuttaa konetta erilaisiin myymälä/scanning tai baari/ravintola järjestelmiksi. Lisäksi meidän dynaaminen ohjelmisto muodostaa olosuhteet sovelluttaa laajan asetelman oheislaitteita. Tämä monipuolisuus sekä korkea laatu ovat nimenomaan ne tekijät jotka ovat tehneet meidät menestyksekkääksi meidän monikansallisten asiakkaiden kesken. Olemme ylpeitä siitä että saamme jatkaa läheistä yhteistyötä asiakkaittemme kanssa. Teidän QUORION tiiminne.

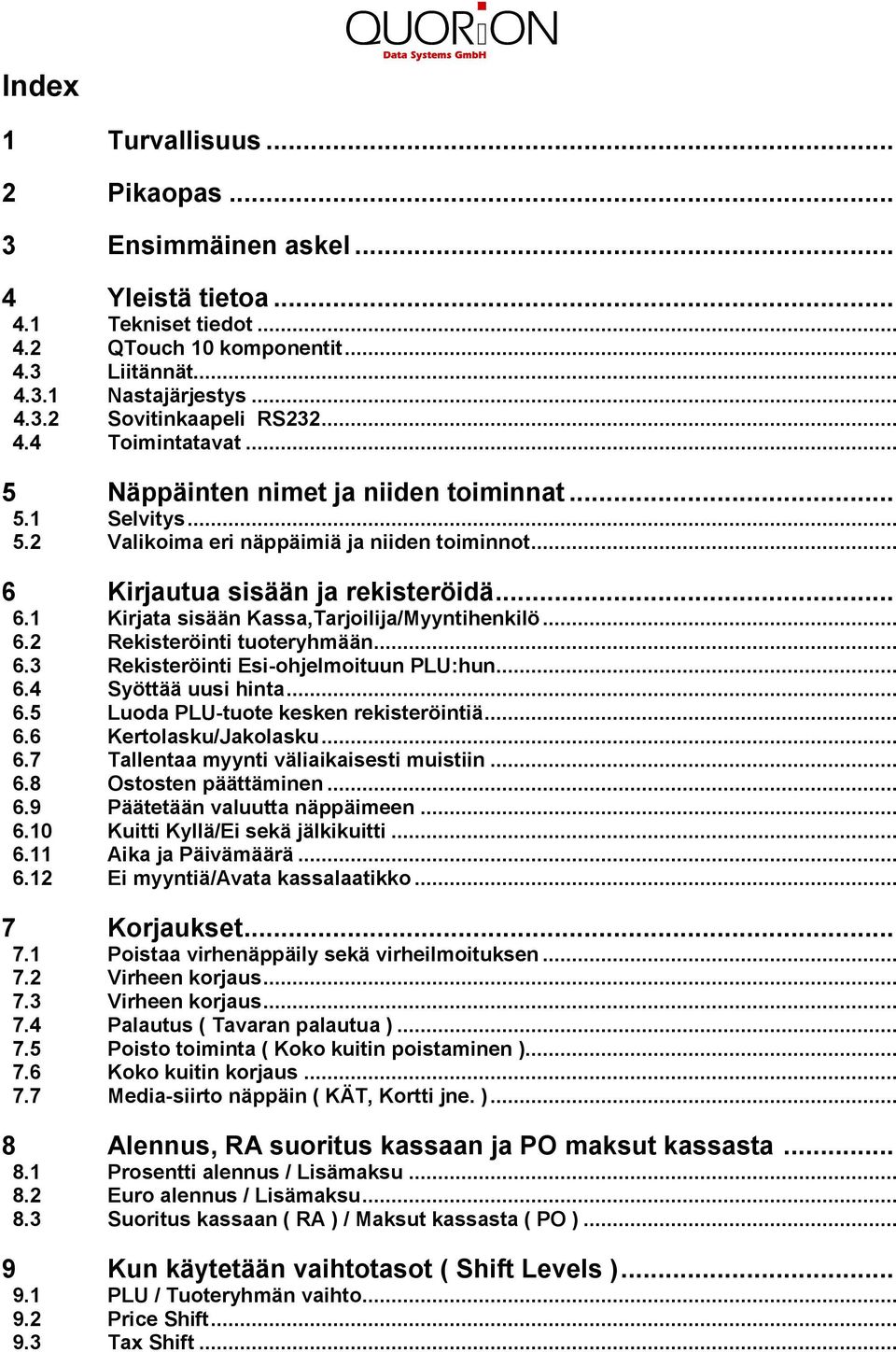

3 Index Turvallisuus... 2 Pikaopas... 3 Ensimmäinen askel... 4 Yleistä tietoa Tekniset tiedot QTouch 0 komponentit Liitännät Nastajärjestys Sovitinkaapeli RS Toimintatavat... 5 Näppäinten nimet ja niiden toiminnat Selvitys Valikoima eri näppäimiä ja niiden toiminnot... 6 Kirjautua sisään ja rekisteröidä Kirjata sisään Kassa,Tarjoilija/Myyntihenkilö Rekisteröinti tuoteryhmään Rekisteröinti Esi-ohjelmoituun :hun Syöttää uusi hinta Luoda -tuote kesken rekisteröintiä Kertolasku/Jakolasku Tallentaa myynti väliaikaisesti muistiin Ostosten päättäminen Päätetään valuutta näppäimeen Kuitti Kyllä/Ei sekä jälkikuitti Aika ja Päivämäärä Ei myyntiä/avata kassalaatikko... 7 Korjaukset Poistaa virhenäppäily sekä virheilmoituksen Virheen korjaus Virheen korjaus Palautus ( Tavaran palautua ) Poisto toiminta ( Koko kuitin poistaminen ) Koko kuitin korjaus Media-siirto näppäin ( KÄT, Kortti jne. )... 8 Alennus, RA suoritus kassaan ja PO maksut kassasta Prosentti alennus / Lisämaksu Euro alennus / Lisämaksu Suoritus kassaan ( RA ) / Maksut kassasta ( PO )... 9 Kun käytetään vaihtotasot ( Shift Levels ) / Tuoteryhmän vaihto Price Shift Tax Shift...

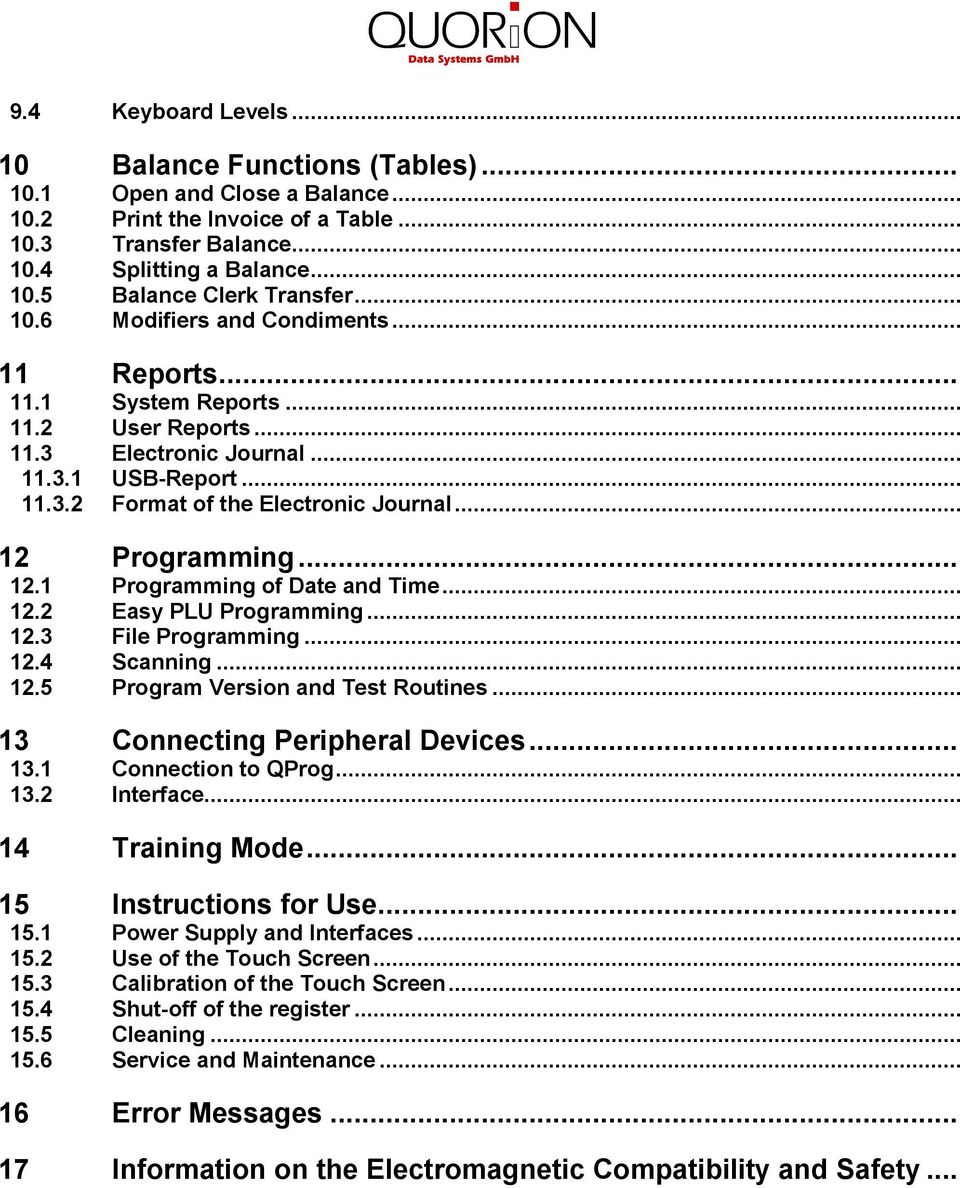

4 9.4 Keyboard Levels... 0 Balance Functions (Tables) Open and Close a Balance Print the Invoice of a Table Transfer Balance Splitting a Balance Balance Clerk Transfer Modifiers and Condiments... Reports.... System Reports....2 User Reports....3 Electronic Journal USB-Report Format of the Electronic Journal... 2 Programming Programming of Date and Time Easy Programming File Programming Scanning Program Version and Test Routines... 3 Connecting Peripheral Devices Connection to QProg Interface... 4 Training Mode... 5 Instructions for Use Power Supply and Interfaces Use of the Touch Screen Calibration of the Touch Screen Shut-off of the register Cleaning Service and Maintenance... 6 Error Messages... 7 Information on the Electromagnetic Compatibility and Safety...

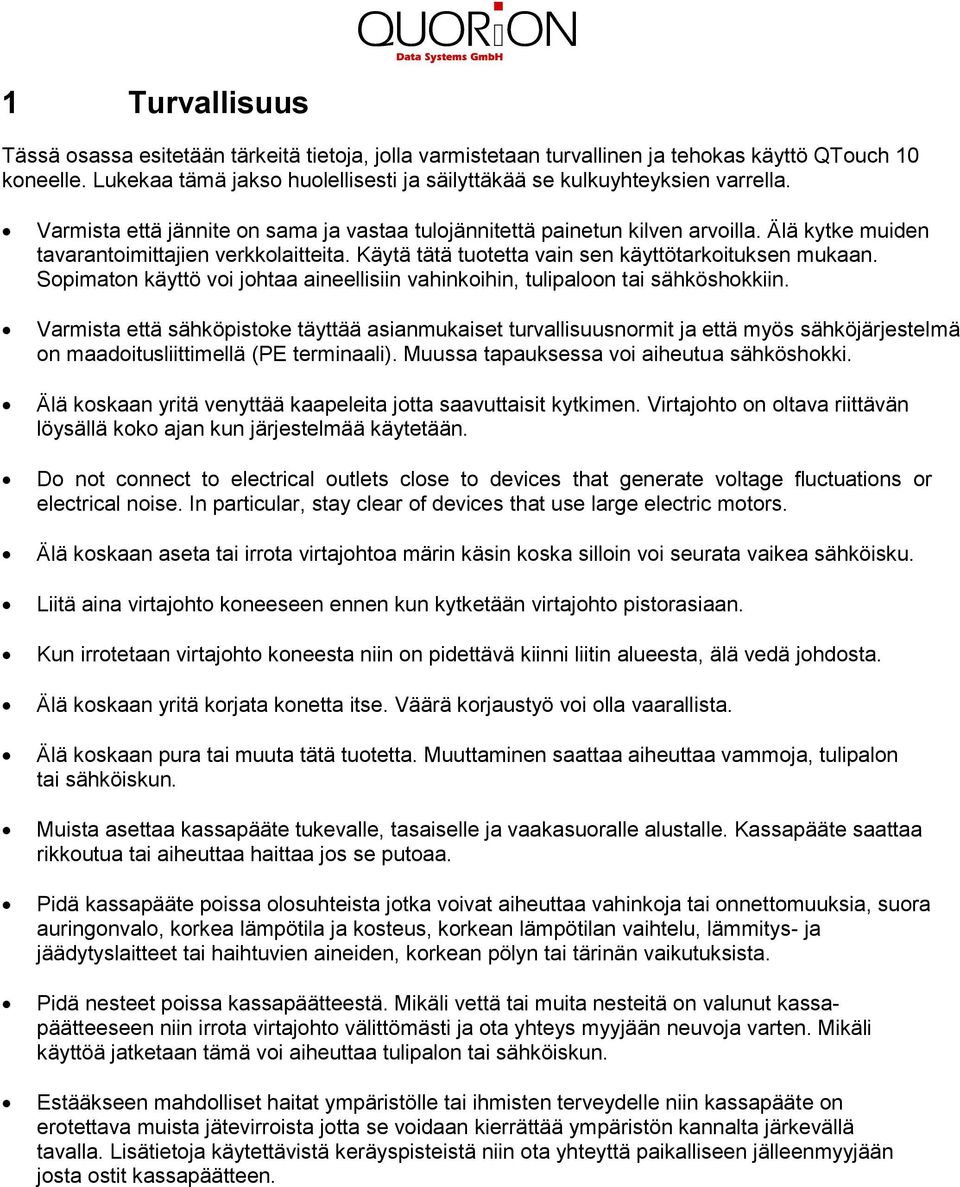

5 Turvallisuus Tässä osassa esitetään tärkeitä tietoja, jolla varmistetaan turvallinen ja tehokas käyttö QTouch 0 koneelle. Lukekaa tämä jakso huolellisesti ja säilyttäkää se kulkuyhteyksien varrella. Varmista että jännite on sama ja vastaa tulojännitettä painetun kilven arvoilla. Älä kytke muiden tavarantoimittajien verkkolaitteita. Käytä tätä tuotetta vain sen käyttötarkoituksen mukaan. Sopimaton käyttö voi johtaa aineellisiin vahinkoihin, tulipaloon tai sähköshokkiin. Varmista että sähköpistoke täyttää asianmukaiset turvallisuusnormit ja että myös sähköjärjestelmä on maadoitusliittimellä (PE terminaali). Muussa tapauksessa voi aiheutua sähköshokki. Älä koskaan yritä venyttää kaapeleita jotta saavuttaisit kytkimen. Virtajohto on oltava riittävän löysällä koko ajan kun järjestelmää käytetään. Do not connect to electrical outlets close to devices that generate voltage fluctuations or electrical noise. In particular, stay clear of devices that use large electric motors. Älä koskaan aseta tai irrota virtajohtoa märin käsin koska silloin voi seurata vaikea sähköisku. Liitä aina virtajohto koneeseen ennen kun kytketään virtajohto pistorasiaan. Kun irrotetaan virtajohto koneesta niin on pidettävä kiinni liitin alueesta, älä vedä johdosta. Älä koskaan yritä korjata konetta itse. Väärä korjaustyö voi olla vaarallista. Älä koskaan pura tai muuta tätä tuotetta. Muuttaminen saattaa aiheuttaa vammoja, tulipalon tai sähköiskun. Muista asettaa kassapääte tukevalle, tasaiselle ja vaakasuoralle alustalle. Kassapääte saattaa rikkoutua tai aiheuttaa haittaa jos se putoaa. Pidä kassapääte poissa olosuhteista jotka voivat aiheuttaa vahinkoja tai onnettomuuksia, suora auringonvalo, korkea lämpötila ja kosteus, korkean lämpötilan vaihtelu, lämmitys- ja jäädytyslaitteet tai haihtuvien aineiden, korkean pölyn tai tärinän vaikutuksista. Pidä nesteet poissa kassapäätteestä. Mikäli vettä tai muita nesteitä on valunut kassapäätteeseen niin irrota virtajohto välittömästi ja ota yhteys myyjään neuvoja varten. Mikäli käyttöä jatketaan tämä voi aiheuttaa tulipalon tai sähköiskun. Estääkseen mahdolliset haitat ympäristölle tai ihmisten terveydelle niin kassapääte on erotettava muista jätevirroista jotta se voidaan kierrättää ympäristön kannalta järkevällä tavalla. Lisätietoja käytettävistä keräyspisteistä niin ota yhteyttä paikalliseen jälleenmyyjään josta ostit kassapäätteen.

6 2 Pikaopas () Ota kassapääte pakkauksesta ja aseta paikoilleen. (2) Kytke kassapääte pistorasiaan. Tarkista myös sähkön yksityiskohtia kassapäätteen arvokilvestä. (3) Avaa tulostimen kansi vetämällä tulostimen vipu kohdassa osoitetulla tavalla. Tulostimen kansi aukeaa hieman. Käännä nyt kansi taaksepäin (jos kansi tulee irti tässä toimenpiteessä voit helposti asettaa se takaisin) ja aseta lämpöpaperi kuten kuvassa 2 esitetyllä tavalla. Sulje tulostimen kansi ja varmista että kansi on täysin lukittu ( kuva 3 ) 2 3 (4) Kytke virta päälle painamalla Power-on-nappia ( katso kuvaa ) ja kassapääte käynnistyy. (5) Kassapääte on nyt käyttövalmis. Näytössä näkyvä ohjelmisto voidaan käyttää ensimmäisessä vaiheessa ja olla lähtökohtana Teidän omaan ohjelmaan. Perustietoja tästä ohjelmasta löytyvät pääosin käyttäjän käsikirjasta. Seuraavassa osassa Ensimmäinen askel voit löytää joitakin tärkeitä esimerkkejä kassapäätteen käytöstä jotka voisivat olla avuksesi kun suunnittelet omaa ohjelmaa.

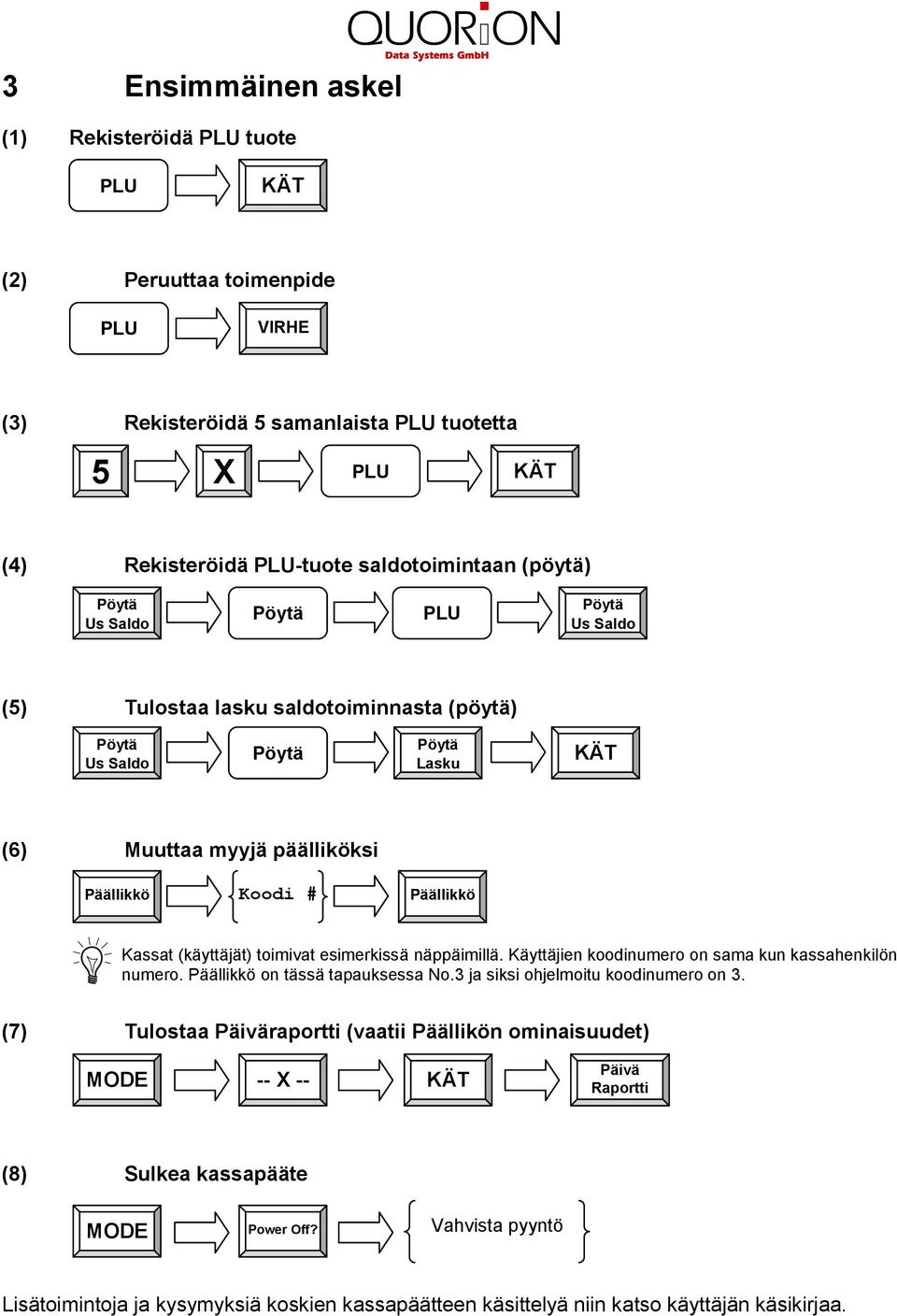

7 3 Ensimmäinen askel () Rekisteröidä tuote KÄT (2) Peruuttaa toimenpide VIRHE (3) Rekisteröidä 5 samanlaista tuotetta 5 X KÄT (4) Rekisteröidä -tuote saldotoimintaan (pöytä) Pöytä Us Saldo Pöytä Pöytä Us Saldo (5) Tulostaa lasku saldotoiminnasta (pöytä) Pöytä Us Saldo Pöytä Pöytä Lasku KÄT (6) Muuttaa myyjä päälliköksi Päällikkö Koodi # Päällikkö Kassat (käyttäjät) toimivat esimerkissä näppäimillä. Käyttäjien koodinumero on sama kun kassahenkilön numero. Päällikkö on tässä tapauksessa No.3 ja siksi ohjelmoitu koodinumero on 3. (7) Tulostaa Päiväraportti (vaatii Päällikön ominaisuudet) MODE -- X -- KÄT Päivä Raportti (8) Sulkea kassapääte MODE Power Off? Vahvista pyyntö p YES Lisätoimintoja ja kysymyksiä koskien kassapäätteen käsittelyä niin katso käyttäjän käsikirjaa.

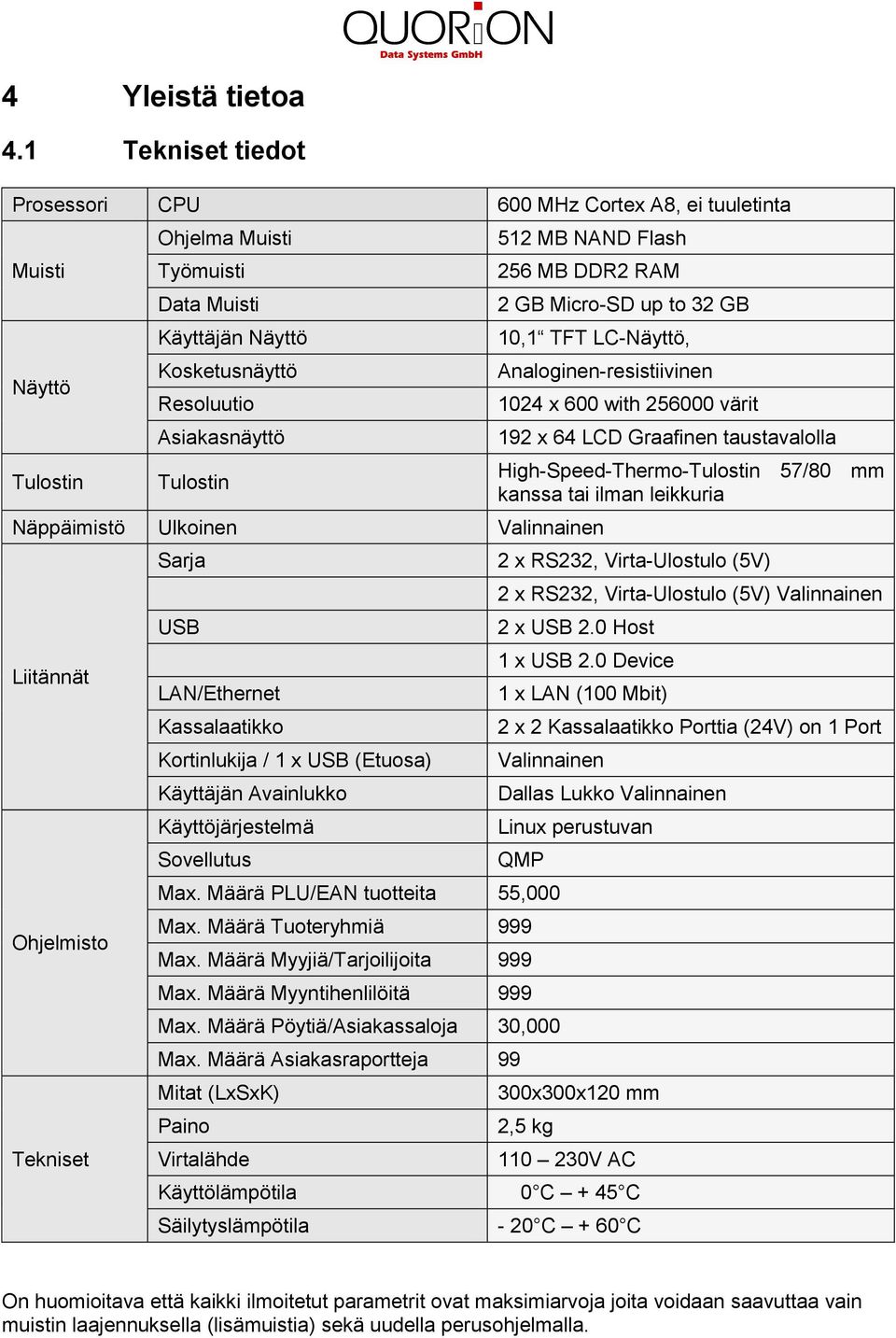

8 4 Yleistä tietoa 4. Tekniset tiedot Prosessori CPU 600 MHz Cortex A8, ei tuuletinta Muisti Näyttö Tulostin Ohjelma Muisti Työmuisti Data Muisti Käyttäjän Näyttö Kosketusnäyttö Resoluutio Asiakasnäyttö Tulostin 52 MB NAND Flash 256 MB DDR2 RAM 2 GB Micro-SD up to 32 GB 0, TFT LC-Näyttö, Näppäimistö Ulkoinen Valinnainen Liitännät Ohjelmisto Tekniset Sarja USB LAN/Ethernet Kassalaatikko Kortinlukija / x USB (Etuosa) Käyttäjän Avainlukko Käyttöjärjestelmä Sovellutus Analoginen-resistiivinen 024 x 600 with värit 92 x 64 LCD Graafinen taustavalolla High-Speed-Thermo-Tulostin 57/80 mm kanssa tai ilman leikkuria 2 x RS232, Virta-Ulostulo (5V) 2 x RS232, Virta-Ulostulo (5V) Valinnainen 2 x USB 2.0 Host x USB 2.0 Device x LAN (00 Mbit) 2 x 2 Kassalaatikko Porttia (24V) on Port Valinnainen Dallas Lukko Valinnainen Linux perustuvan QMP Max. Määrä /EAN tuotteita 55,000 Max. Määrä Tuoteryhmiä 999 Max. Määrä Myyjiä/Tarjoilijoita 999 Max. Määrä Myyntihenlilöitä 999 Max. Määrä Pöytiä/Asiakassaloja 30,000 Max. Määrä Asiakasraportteja 99 Mitat (LxSxK) Paino Virtalähde 300x300x20 mm 2,5 kg 0 230V AC Käyttölämpötila 0 C + 45 C Säilytyslämpötila - 20 C + 60 C On huomioitava että kaikki ilmoitetut parametrit ovat maksimiarvoja joita voidaan saavuttaa vain muistin laajennuksella (lisämuistia) sekä uudella perusohjelmalla.

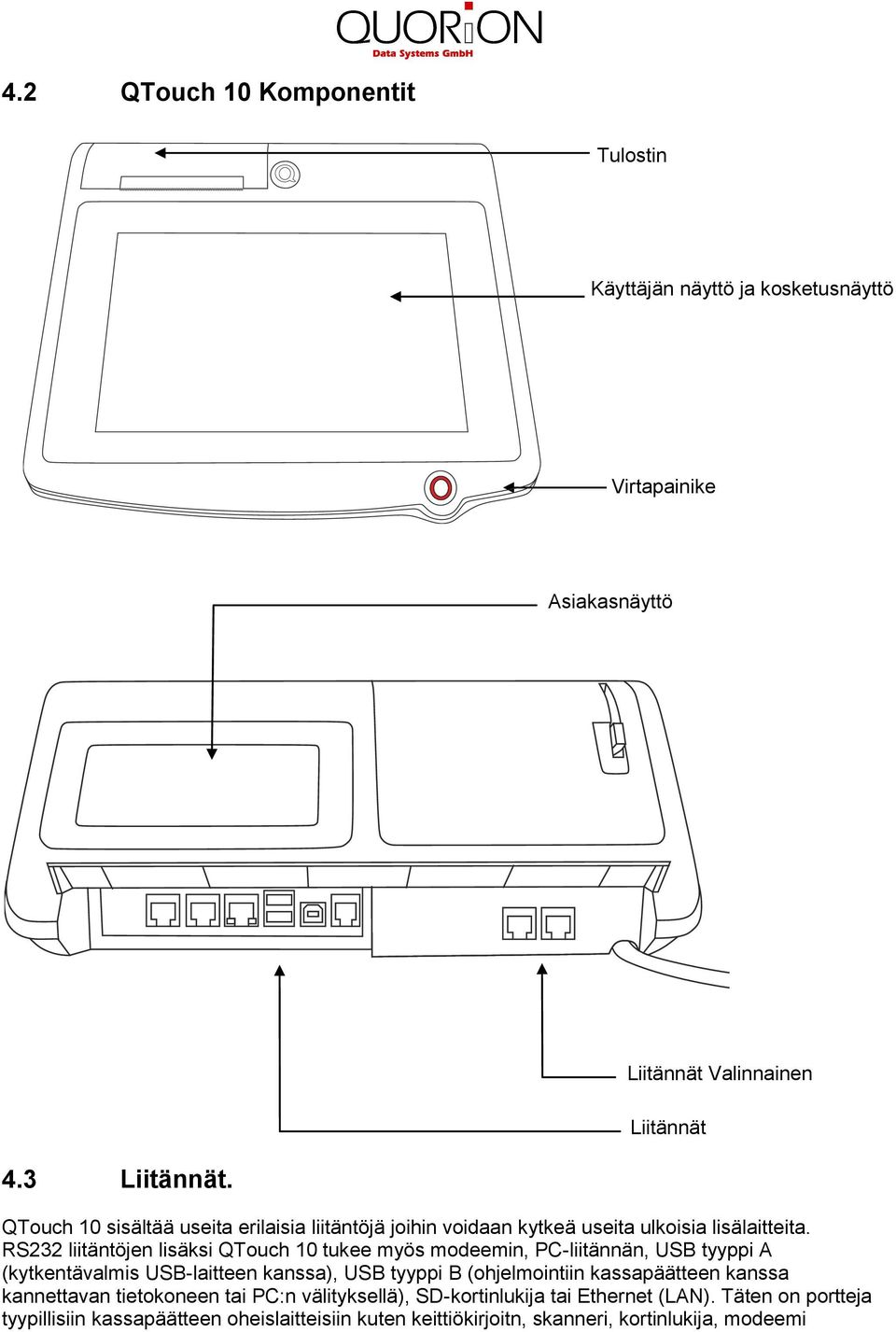

9 4.2 QTouch 0 Komponentit Tulostin Käyttäjän näyttö ja kosketusnäyttö Virtapainike Asiakasnäyttö Liitännät Valinnainen Liitännät 4.3 Liitännät. QTouch 0 sisältää useita erilaisia liitäntöjä joihin voidaan kytkeä useita ulkoisia lisälaitteita. RS232 liitäntöjen lisäksi QTouch 0 tukee myös modeemin, PC-liitännän, USB tyyppi A (kytkentävalmis USB-laitteen kanssa), USB tyyppi B (ohjelmointiin kassapäätteen kanssa kannettavan tietokoneen tai PC:n välityksellä), SD-kortinlukija tai Ethernet (LAN). Täten on portteja tyypillisiin kassapäätteen oheislaitteisiin kuten keittiökirjoitn, skanneri, kortinlukija, modeemi

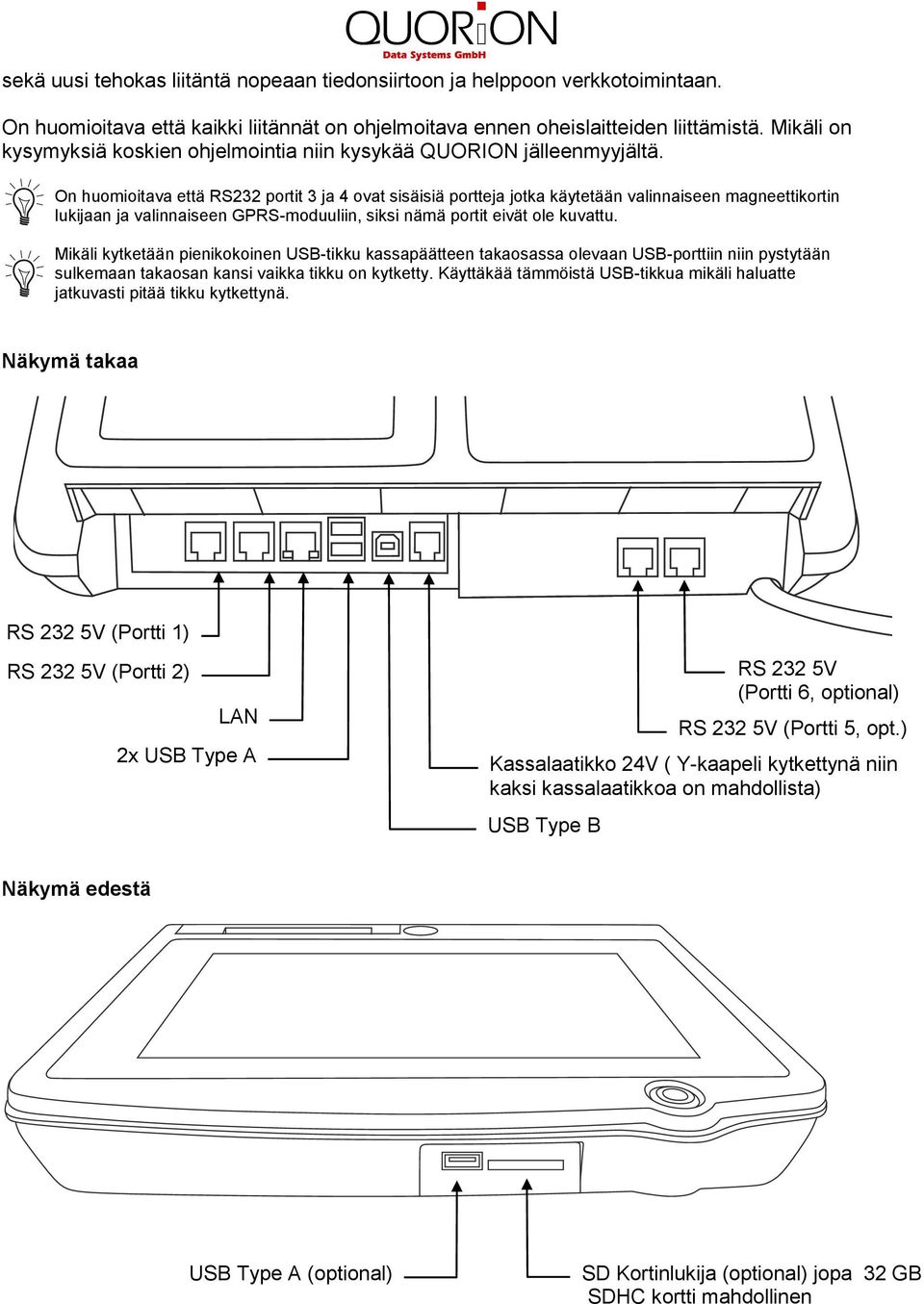

10 sekä uusi tehokas liitäntä nopeaan tiedonsiirtoon ja helppoon verkkotoimintaan. On huomioitava että kaikki liitännät on ohjelmoitava ennen oheislaitteiden liittämistä. Mikäli on kysymyksiä koskien ohjelmointia niin kysykää QUORION jälleenmyyjältä. On huomioitava että RS232 portit 3 ja 4 ovat sisäisiä portteja jotka käytetään valinnaiseen magneettikortin lukijaan ja valinnaiseen GPRS-moduuliin, siksi nämä portit eivät ole kuvattu. Mikäli kytketään pienikokoinen USB-tikku kassapäätteen takaosassa olevaan USB-porttiin niin pystytään sulkemaan takaosan kansi vaikka tikku on kytketty. Käyttäkää tämmöistä USB-tikkua mikäli haluatte jatkuvasti pitää tikku kytkettynä. Näkymä takaa RS 232 5V (Portti ) RS 232 5V (Portti 2) LAN 2x USB Type A RS 232 5V (Portti 5, opt.) Kassalaatikko 24V ( Y-kaapeli kytkettynä niin kaksi kassalaatikkoa on mahdollista) USB Type B RS 232 5V (Portti 6, optional) Näkymä edestä USB Type A (optional) SD Kortinlukija (optional) jopa 32 GB SDHC kortti mahdollinen

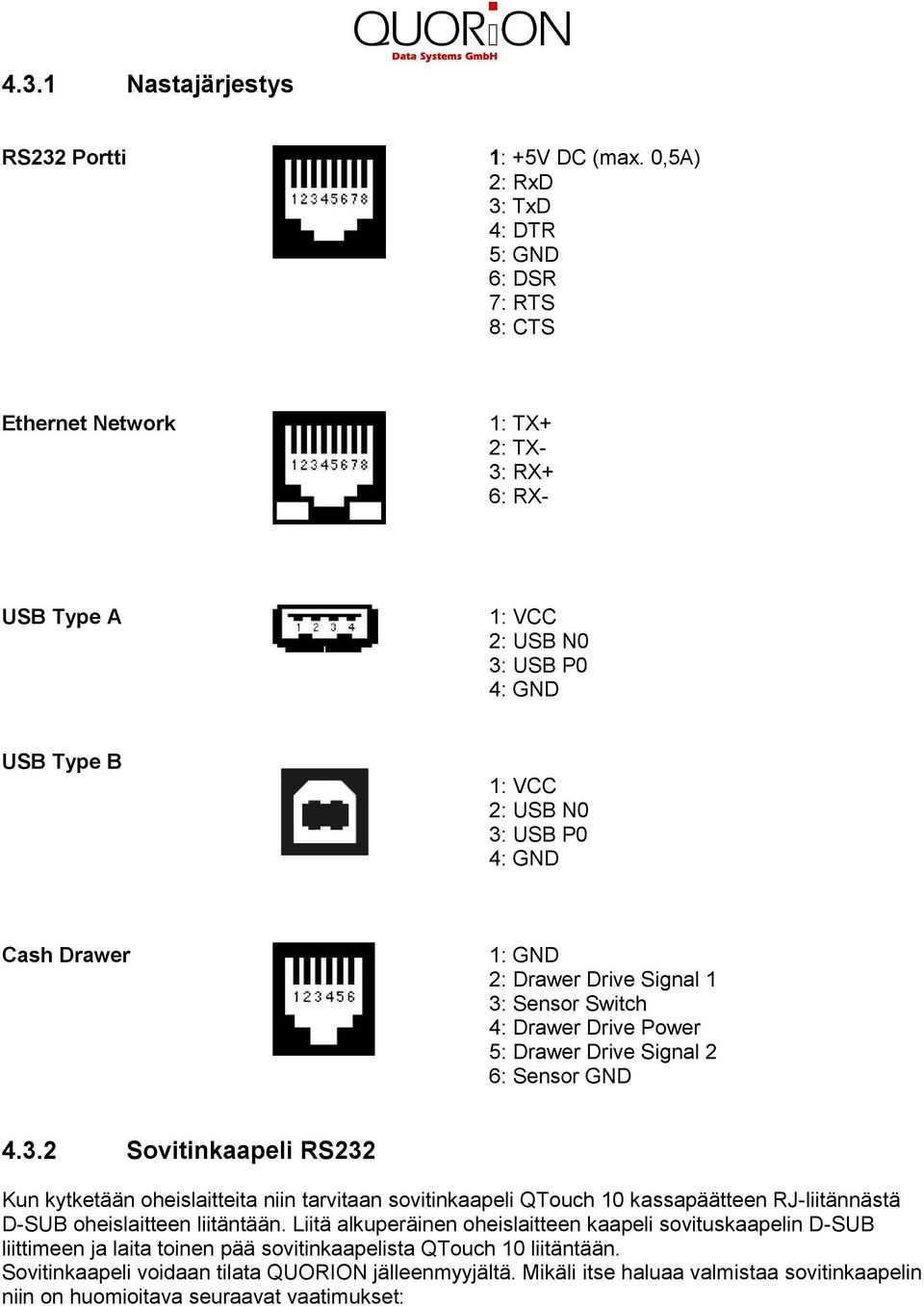

11 4.3. Nastajärjestys RS232 Portti : +5V DC (max. 0,5A) 2: RxD 3: TxD 4: DTR 5: GND 6: DSR 7: RTS 8: CTS Ethernet Network : TX+ 2: TX- 3: RX+ 6: RX- USB Type A : VCC 2: USB N0 3: USB P0 4: GND USB Type B : VCC 2: USB N0 3: USB P0 4: GND Cash Drawer : GND 2: Drawer Drive Signal 3: Sensor Switch 4: Drawer Drive Power 5: Drawer Drive Signal 2 6: Sensor GND Sovitinkaapeli RS232 Kun kytketään oheislaitteita niin tarvitaan sovitinkaapeli QTouch 0 kassapäätteen RJ-liitännästä D-SUB oheislaitteen liitäntään. Liitä alkuperäinen oheislaitteen kaapeli sovituskaapelin D-SUB liittimeen ja laita toinen pää sovitinkaapelista QTouch 0 liitäntään. Sovitinkaapeli voidaan tilata QUORION jälleenmyyjältä. Mikäli itse haluaa valmistaa sovitinkaapelin niin on huomioitava seuraavat vaatimukset:

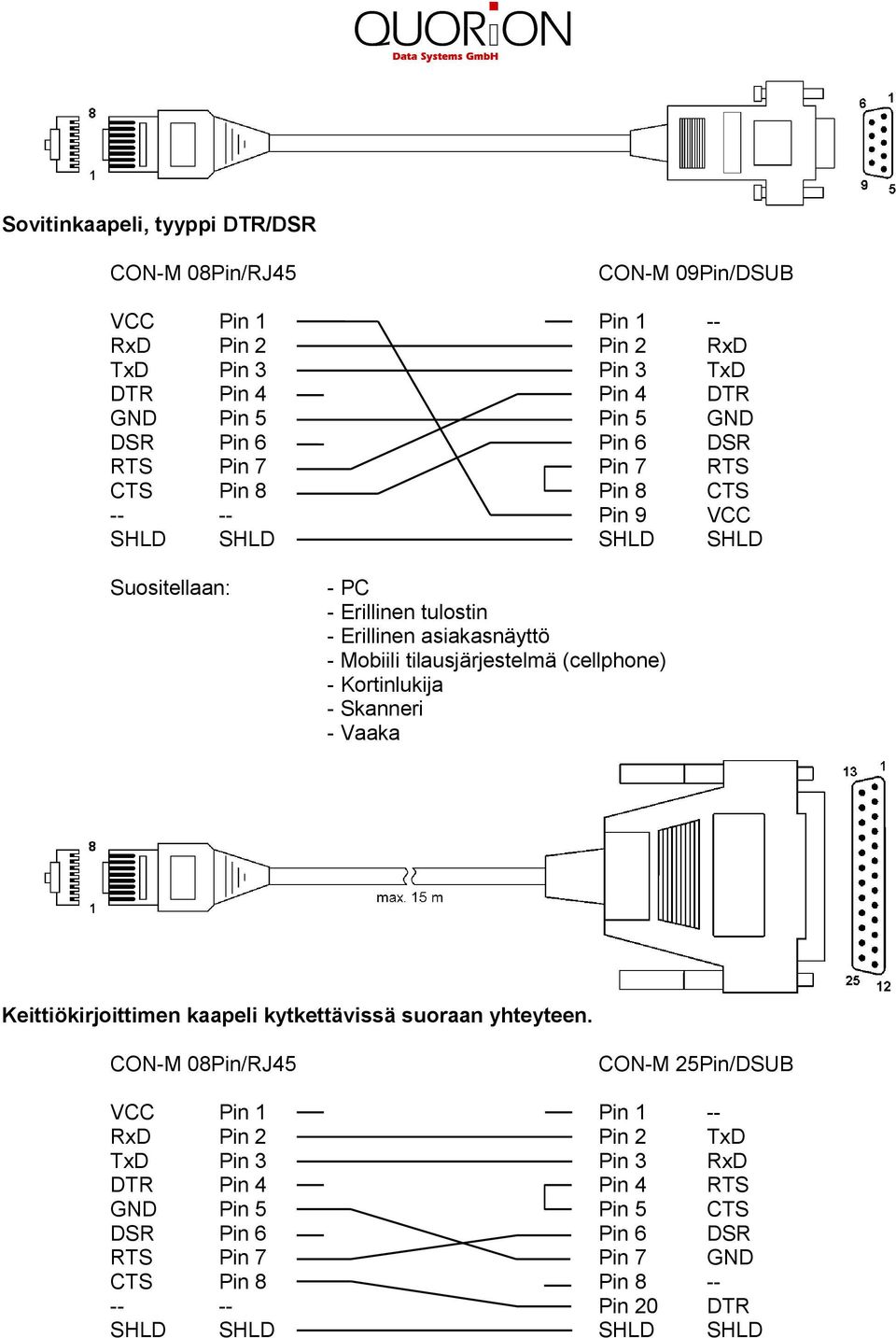

12 Sovitinkaapeli, tyyppi DTR/DSR CON-M 08Pin/RJ45 CON-M 09Pin/DSUB VCC Pin Pin -- RxD Pin 2 Pin 2 RxD TxD Pin 3 Pin 3 TxD DTR Pin 4 Pin 4 DTR GND Pin 5 Pin 5 GND DSR Pin 6 Pin 6 DSR RTS Pin 7 Pin 7 RTS CTS Pin 8 Pin 8 CTS Pin 9 VCC SHLD SHLD SHLD SHLD Suositellaan: - PC - Erillinen tulostin - Erillinen asiakasnäyttö - Mobiili tilausjärjestelmä (cellphone) - Kortinlukija - Skanneri - Vaaka Keittiökirjoittimen kaapeli kytkettävissä suoraan yhteyteen. CON-M 08Pin/RJ45 CON-M 25Pin/DSUB VCC Pin Pin -- RxD Pin 2 Pin 2 TxD TxD Pin 3 Pin 3 RxD DTR Pin 4 Pin 4 RTS GND Pin 5 Pin 5 CTS DSR Pin 6 Pin 6 DSR RTS Pin 7 Pin 7 GND CTS Pin 8 Pin Pin 20 DTR SHLD SHLD SHLD SHLD

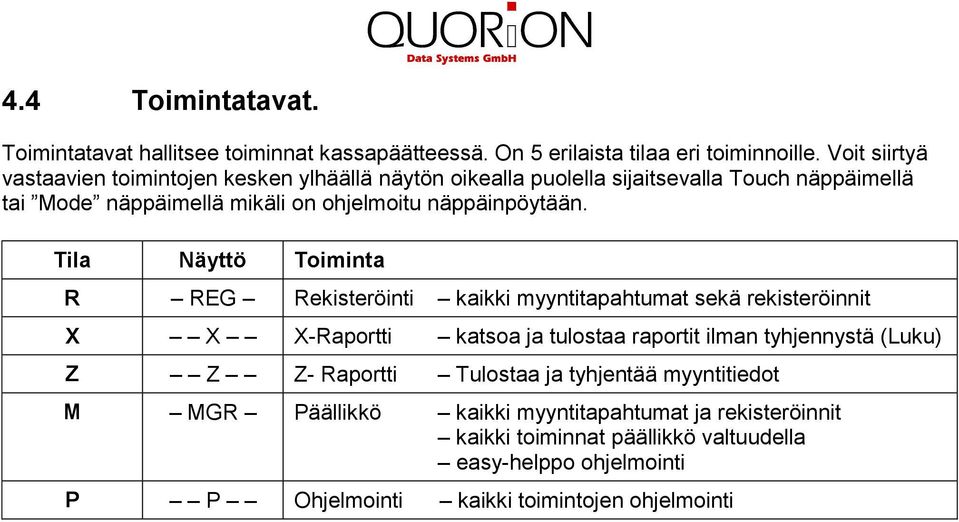

13 4.4 Toimintatavat. Toimintatavat hallitsee toiminnat kassapäätteessä. On 5 erilaista tilaa eri toiminnoille. Voit siirtyä vastaavien toimintojen kesken ylhäällä näytön oikealla puolella sijaitsevalla Touch näppäimellä tai Mode näppäimellä mikäli on ohjelmoitu näppäinpöytään. Tila Näyttö Toiminta R REG Rekisteröinti kaikki myyntitapahtumat sekä rekisteröinnit X X X-Raportti katsoa ja tulostaa raportit ilman tyhjennystä (Luku) Z Z Z- Raportti Tulostaa ja tyhjentää myyntitiedot M MGR Päällikkö kaikki myyntitapahtumat ja rekisteröinnit kaikki toiminnat päällikkö valtuudella easy-helppo ohjelmointi P P Ohjelmointi kaikki toimintojen ohjelmointi

14 5 Näppäiten nimet ja niiden toiminnat 5. Selvitys Seuraavissa kohdissa esitetään eri esimerkkejä näppäinten käytöstä. Näppäinten grafiikka (teksti) voi toimia joko yhden näppäimen painalluksen toiminnalla mutta voi myös toimia useamman toiminnan yhteen liitettynä (linkitty). Seuraavassa taulukossa selitetään eri näppäinten toimintoja (mikäli ne eivät ole itsestään selviä) Esimerkki 0 KÄT CR Kuvaus Erillinen näppäin kosketusnäytössä, tässä tapauksessa Nolla ja KÄT näppäin (Poikkeus: monipuoliseen käyttöön kursori-näppäimet) HUOM: Joskus saatetaan tarvita järjestelmä näppäimiä X, Z tai P tilassa jotka eivät ole näkyvissä kassapäätteen näytössä. Silti nämä järjestelmä näppäimet ovat käytettävissä, koska ne ovat yhdistetty muiden standardin mukaisiin näppäimiin kassapäätteen ohjelmassa. Jos näin niin kukin standardinäppäin on esitelty lisäksi järjestelmä näppäimien kanssa tässä käyttöohjeessa (katso KÄT näppäin esimerkkiä vasemmalla) Kood # Muuttuva näppäin Touch näytössa, esim. yhden erillisen -tuotteen valintanäppäin Yksinkertaista menettelyä, esim. rekisteröimällä koodinumero käyttämällä numeronäppäimiä Touch näytössä Näppäimistö QTouch 0 kassapäätteessä on monipuolisesti muokattavissa mutta silti kassapääte on pidetty helppona ja yksinkertaisena käyttää. Varmasti kaikki mahdolliset näppäimet eivät tule löytymään Touch näytöstä koska joitain näppäimiä käytetään ainoastaan erityisiä toimintoja varten. Mutta antaakseen kattavan mutta silti selkeän yhteenvedon tärkeimmistä toiminnoista, toiminnallisista alueista ja mahdollisuuksista QToch 0 kassapäätteestä voidaan silti joskus kaivata joitain näppäimiä jotka eivät ole esimerkeissä mainittu ja jotka ovat vaikeasti selvitettävissä esimerkeissä. Jos kuitenkin on tarvetta erityistoiminnoista on tarpeen lisätä puuttuvia näppäimiä Touch näyttöön poistamalla tarpeettomia näppäimiä. Ole hyvä ja kysy neuvoa QProg jälleenmyyjältä. On mahdollista että ohjelmointi Teidän kassapäätteessä poikkeaa esitetystä ohjelmoinnista käyttöohjeessa Esim. se voi sisältää muita -tuotteita. tässä tapauksessa näytön tai tulostimen muodot voivat vaihdella.

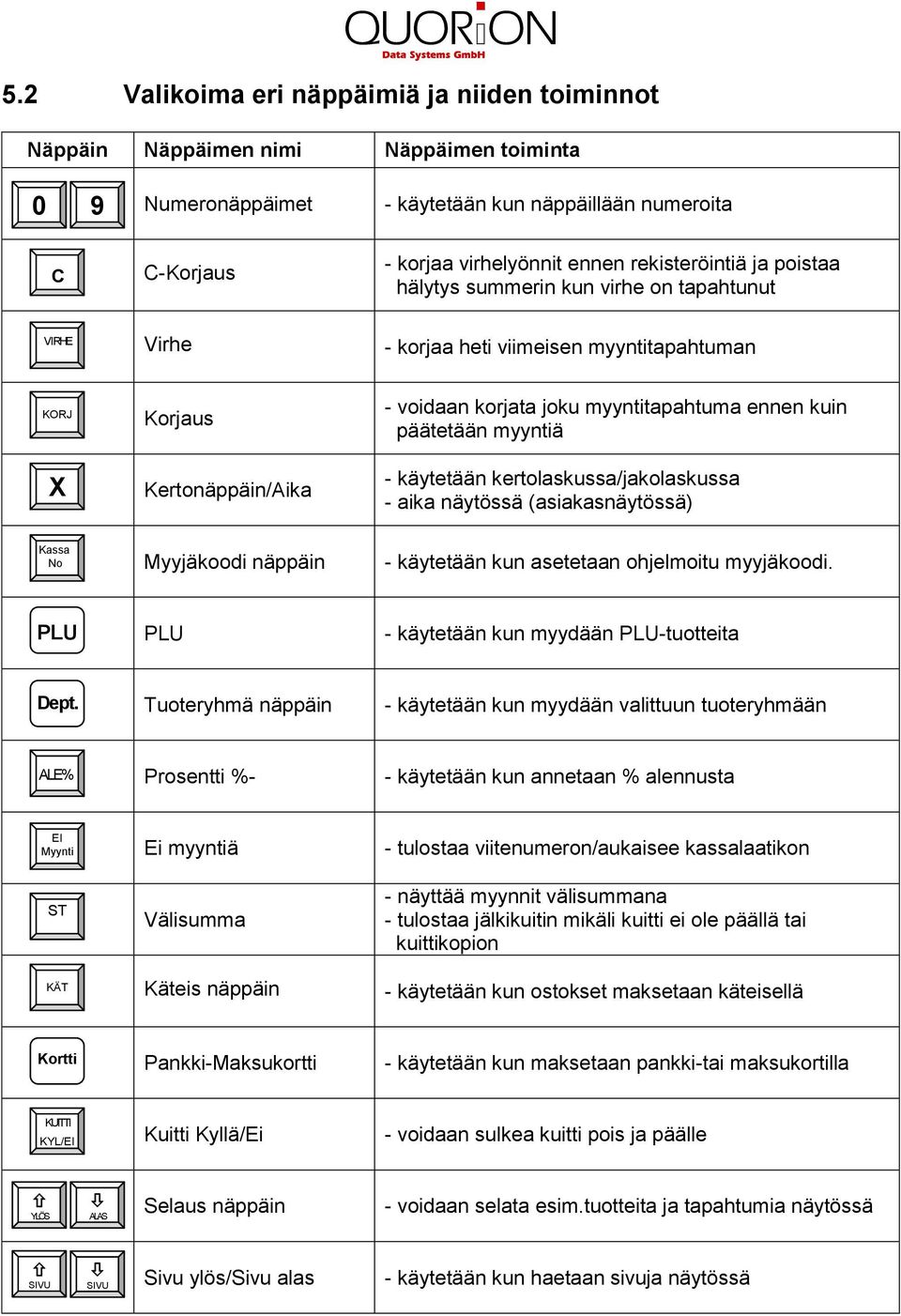

15 5.2 Valikoima eri näppäimiä ja niiden toiminnot Näppäin Näppäimen nimi Näppäimen toiminta 0 9 Numeronäppäimet - käytetään kun näppäillään numeroita C C-Korjaus - korjaa virhelyönnit ennen rekisteröintiä ja poistaa hälytys summerin kun virhe on tapahtunut V I RHE Virhe - korjaa heti viimeisen myyntitapahtuman KORJ X Korjaus Kertonäppäin/Aika - voidaan korjata joku myyntitapahtuma ennen kuin päätetään myyntiä - käytetään kertolaskussa/jakolaskussa - aika näytössä (asiakasnäytössä) Kassa No Myyjäkoodi näppäin - käytetään kun asetetaan ohjelmoitu myyjäkoodi. - käytetään kun myydään -tuotteita Dept. Tuoteryhmä näppäin - käytetään kun myydään valittuun tuoteryhmään ALE% Prosentti %- - käytetään kun annetaan % alennusta EI Myynti ST KÄT Ei myyntiä Välisumma Käteis näppäin - tulostaa viitenumeron/aukaisee kassalaatikon - näyttää myynnit välisummana - tulostaa jälkikuitin mikäli kuitti ei ole päällä tai kuittikopion - käytetään kun ostokset maksetaan käteisellä Kortti Pankki-Maksukortti - käytetään kun maksetaan pankki-tai maksukortilla KUITTI KYL/EI Kuitti Kyllä/Ei - voidaan sulkea kuitti pois ja päälle YLÖS ALAS Selaus näppäin - voidaan selata esim.tuotteita ja tapahtumia näytössä SIVU SIVU Sivu ylös/sivu alas - käytetään kun haetaan sivuja näytössä

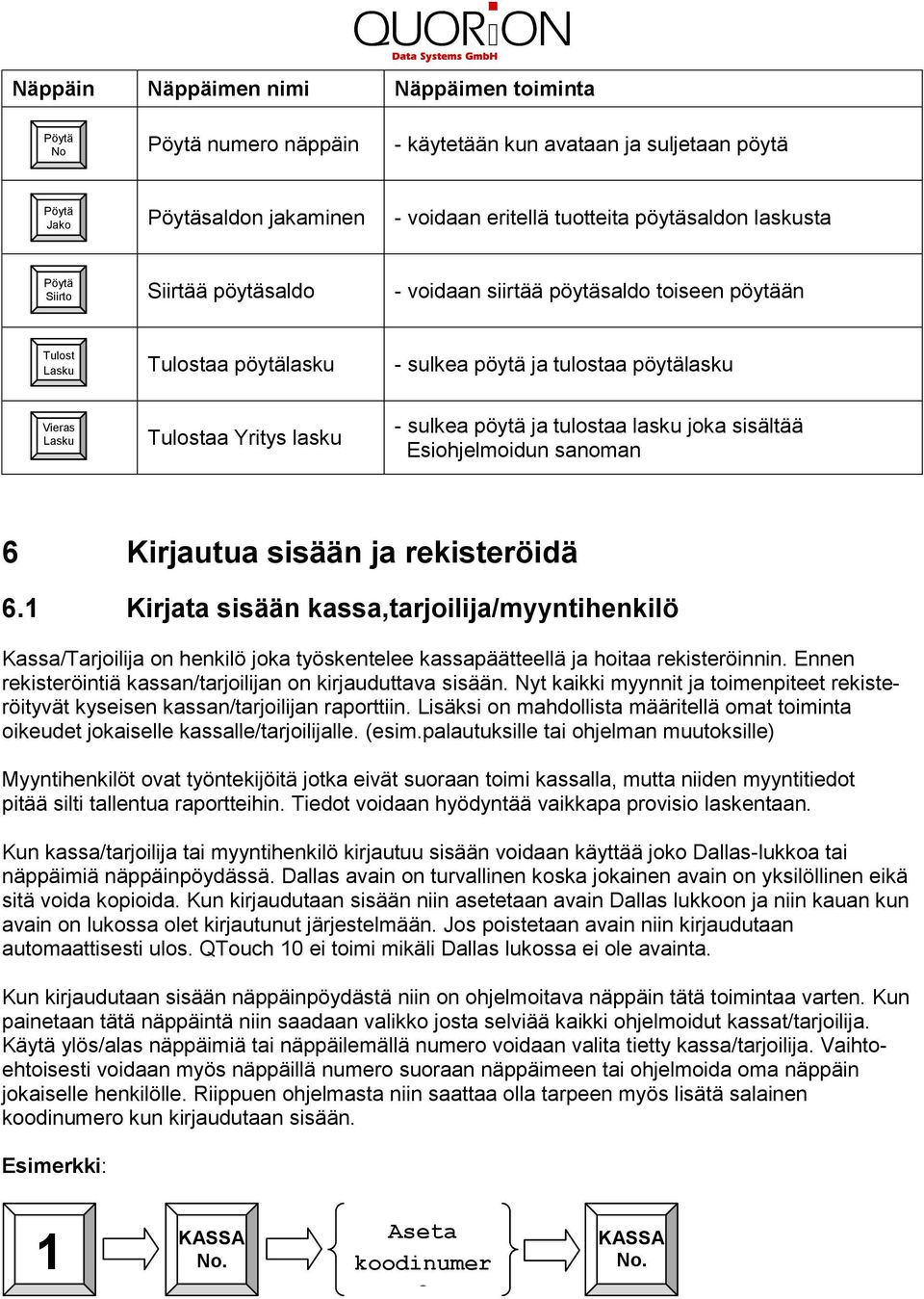

16 Näppäin Näppäimen nimi Näppäimen toiminta Pöytä No Pöytä numero näppäin - käytetään kun avataan ja suljetaan pöytä Pöytä Jako Pöytäsaldon jakaminen - voidaan eritellä tuotteita pöytäsaldon laskusta Pöytä Siirto Siirtää pöytäsaldo - voidaan siirtää pöytäsaldo toiseen pöytään Tulost Lasku Tulostaa pöytälasku - sulkea pöytä ja tulostaa pöytälasku Vieras Lasku Tulostaa Yritys lasku - sulkea pöytä ja tulostaa lasku joka sisältää Esiohjelmoidun sanoman 6 Kirjautua sisään ja rekisteröidä 6. Kirjata sisään kassa,tarjoilija/myyntihenkilö Kassa/Tarjoilija on henkilö joka työskentelee kassapäätteellä ja hoitaa rekisteröinnin. Ennen rekisteröintiä kassan/tarjoilijan on kirjauduttava sisään. Nyt kaikki myynnit ja toimenpiteet rekisteröityvät kyseisen kassan/tarjoilijan raporttiin. Lisäksi on mahdollista määritellä omat toiminta oikeudet jokaiselle kassalle/tarjoilijalle. (esim.palautuksille tai ohjelman muutoksille) Myyntihenkilöt ovat työntekijöitä jotka eivät suoraan toimi kassalla, mutta niiden myyntitiedot pitää silti tallentua raportteihin. Tiedot voidaan hyödyntää vaikkapa provisio laskentaan. Kun kassa/tarjoilija tai myyntihenkilö kirjautuu sisään voidaan käyttää joko Dallas-lukkoa tai näppäimiä näppäinpöydässä. Dallas avain on turvallinen koska jokainen avain on yksilöllinen eikä sitä voida kopioida. Kun kirjaudutaan sisään niin asetetaan avain Dallas lukkoon ja niin kauan kun avain on lukossa olet kirjautunut järjestelmään. Jos poistetaan avain niin kirjaudutaan automaattisesti ulos. QTouch 0 ei toimi mikäli Dallas lukossa ei ole avainta. Kun kirjaudutaan sisään näppäinpöydästä niin on ohjelmoitava näppäin tätä toimintaa varten. Kun painetaan tätä näppäintä niin saadaan valikko josta selviää kaikki ohjelmoidut kassat/tarjoilija. Käytä ylös/alas näppäimiä tai näppäilemällä numero voidaan valita tietty kassa/tarjoilija. Vaihtoehtoisesti voidaan myös näppäillä numero suoraan näppäimeen tai ohjelmoida oma näppäin jokaiselle henkilölle. Riippuen ohjelmasta niin saattaa olla tarpeen myös lisätä salainen koodinumero kun kirjaudutaan sisään. Esimerkki: KASSA No. Aseta koodinumer o KASSA No.

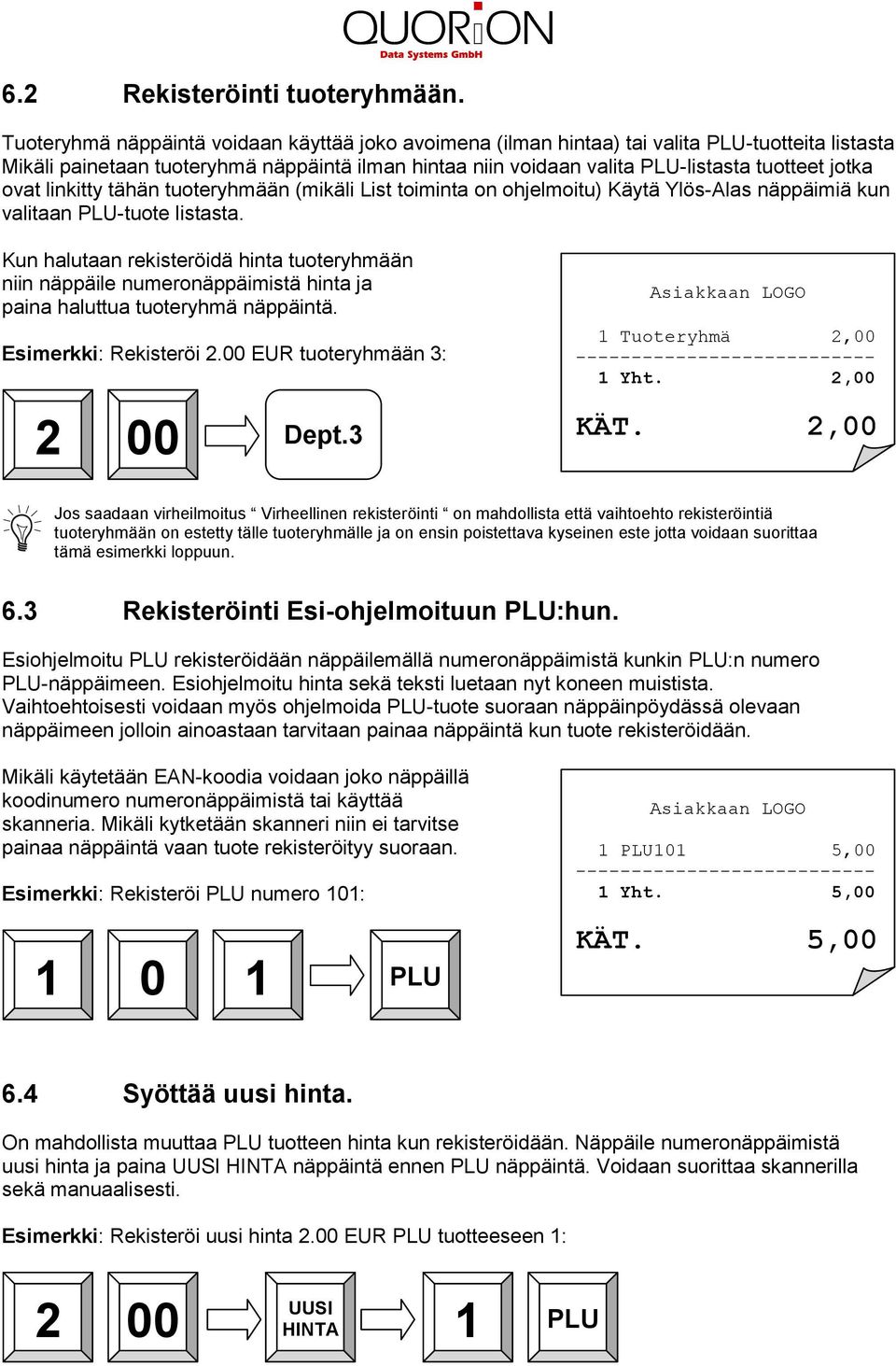

17 6.2 Rekisteröinti tuoteryhmään. Tuoteryhmä näppäintä voidaan käyttää joko avoimena (ilman hintaa) tai valita -tuotteita listasta Mikäli painetaan tuoteryhmä näppäintä ilman hintaa niin voidaan valita -listasta tuotteet jotka ovat linkitty tähän tuoteryhmään (mikäli List toiminta on ohjelmoitu) Käytä Ylös-Alas näppäimiä kun valitaan -tuote listasta. Kun halutaan rekisteröidä hinta tuoteryhmään niin näppäile numeronäppäimistä hinta ja paina haluttua tuoteryhmä näppäintä. Esimerkki: Rekisteröi 2.00 EUR tuoteryhmään 3: 2 00 Dept.3 Asiakkaan LOGO Tuoteryhmä 2,00 Yht. 2,00 KÄT. 2,00 Jos saadaan virheilmoitus Virheellinen rekisteröinti on mahdollista että vaihtoehto rekisteröintiä tuoteryhmään on estetty tälle tuoteryhmälle ja on ensin poistettava kyseinen este jotta voidaan suorittaa tämä esimerkki loppuun. 6.3 Rekisteröinti Esi-ohjelmoituun :hun. Esiohjelmoitu rekisteröidään näppäilemällä numeronäppäimistä kunkin :n numero -näppäimeen. Esiohjelmoitu hinta sekä teksti luetaan nyt koneen muistista. Vaihtoehtoisesti voidaan myös ohjelmoida -tuote suoraan näppäinpöydässä olevaan näppäimeen jolloin ainoastaan tarvitaan painaa näppäintä kun tuote rekisteröidään. Mikäli käytetään EAN-koodia voidaan joko näppäillä koodinumero numeronäppäimistä tai käyttää skanneria. Mikäli kytketään skanneri niin ei tarvitse painaa näppäintä vaan tuote rekisteröityy suoraan. Esimerkki: Rekisteröi numero 0: 0 Asiakkaan LOGO 0 5,00 Yht. 5,00 KÄT. 5, Syöttää uusi hinta. On mahdollista muuttaa tuotteen hinta kun rekisteröidään. Näppäile numeronäppäimistä uusi hinta ja paina UUSI HINTA näppäintä ennen näppäintä. Voidaan suorittaa skannerilla sekä manuaalisesti. Esimerkki: Rekisteröi uusi hinta 2.00 EUR tuotteeseen : 2 00 UUSI HINTA

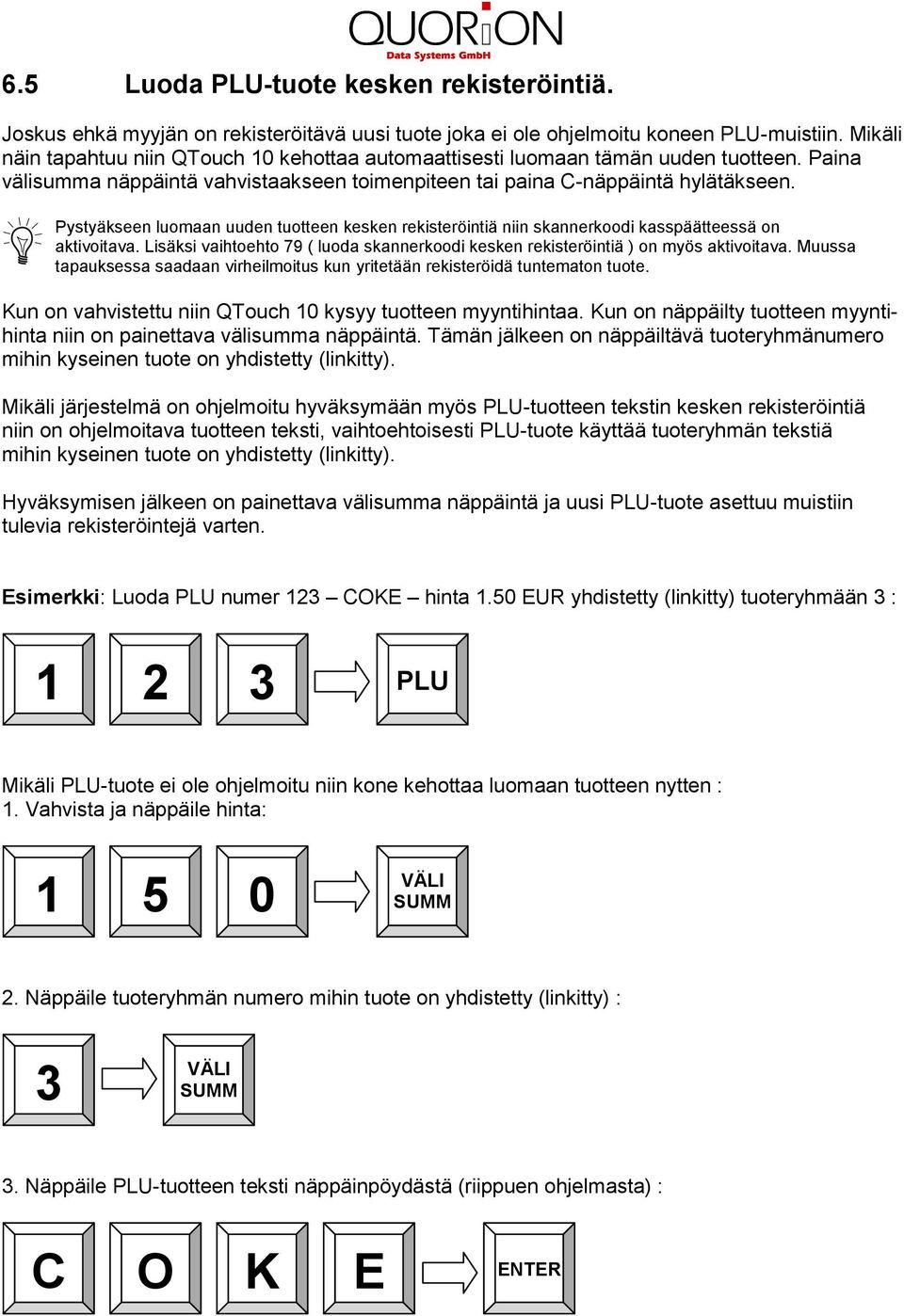

18 6.5 Luoda -tuote kesken rekisteröintiä. Joskus ehkä myyjän on rekisteröitävä uusi tuote joka ei ole ohjelmoitu koneen -muistiin. Mikäli näin tapahtuu niin QTouch 0 kehottaa automaattisesti luomaan tämän uuden tuotteen. Paina välisumma näppäintä vahvistaakseen toimenpiteen tai paina C-näppäintä hylätäkseen. Pystyäkseen luomaan uuden tuotteen kesken rekisteröintiä niin skannerkoodi kasspäätteessä on aktivoitava. Lisäksi vaihtoehto 79 ( luoda skannerkoodi kesken rekisteröintiä ) on myös aktivoitava. Muussa tapauksessa saadaan virheilmoitus kun yritetään rekisteröidä tuntematon tuote. Kun on vahvistettu niin QTouch 0 kysyy tuotteen myyntihintaa. Kun on näppäilty tuotteen myyntihinta niin on painettava välisumma näppäintä. Tämän jälkeen on näppäiltävä tuoteryhmänumero mihin kyseinen tuote on yhdistetty (linkitty). Mikäli järjestelmä on ohjelmoitu hyväksymään myös -tuotteen tekstin kesken rekisteröintiä niin on ohjelmoitava tuotteen teksti, vaihtoehtoisesti -tuote käyttää tuoteryhmän tekstiä mihin kyseinen tuote on yhdistetty (linkitty). Hyväksymisen jälkeen on painettava välisumma näppäintä ja uusi -tuote asettuu muistiin tulevia rekisteröintejä varten. Esimerkki: Luoda numer 23 COKE hinta.50 EUR yhdistetty (linkitty) tuoteryhmään 3 : 2 3 Mikäli -tuote ei ole ohjelmoitu niin kone kehottaa luomaan tuotteen nytten :. Vahvista ja näppäile hinta: 5 0 VÄLI SUMM 2. Näppäile tuoteryhmän numero mihin tuote on yhdistetty (linkitty) : 3 VÄLI SUMM 3. Näppäile -tuotteen teksti näppäinpöydästä (riippuen ohjelmasta) : C O K E ENTER

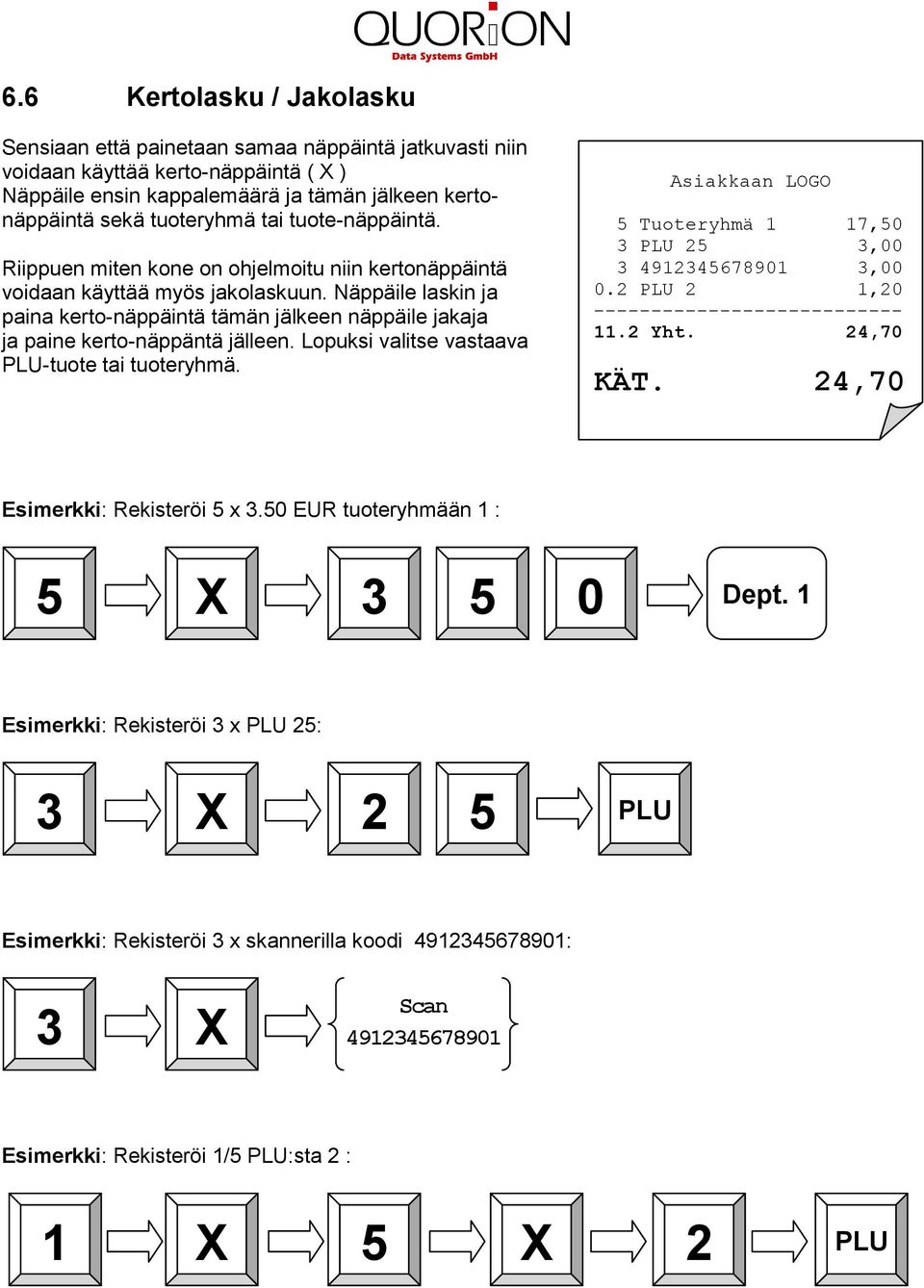

19 6.6 Kertolasku / Jakolasku Sensiaan että painetaan samaa näppäintä jatkuvasti niin voidaan käyttää kerto-näppäintä ( X ) Näppäile ensin kappalemäärä ja tämän jälkeen kertonäppäintä sekä tuoteryhmä tai tuote-näppäintä. Riippuen miten kone on ohjelmoitu niin kertonäppäintä voidaan käyttää myös jakolaskuun. Näppäile laskin ja paina kerto-näppäintä tämän jälkeen näppäile jakaja ja paine kerto-näppäntä jälleen. Lopuksi valitse vastaava -tuote tai tuoteryhmä. Asiakkaan LOGO 5 Tuoteryhmä 7, , , ,20.2 Yht. 24,70 KÄT. 24,70 Esimerkki: Rekisteröi 5 x 3.50 EUR tuoteryhmään : 5 X Dept. Esimerkki: Rekisteröi 3 x 25: 3 X 2 5 Esimerkki: Rekisteröi 3 x skannerilla koodi : 3 X Scan Esimerkki: Rekisteröi /5 :sta 2 : X 5 X 2

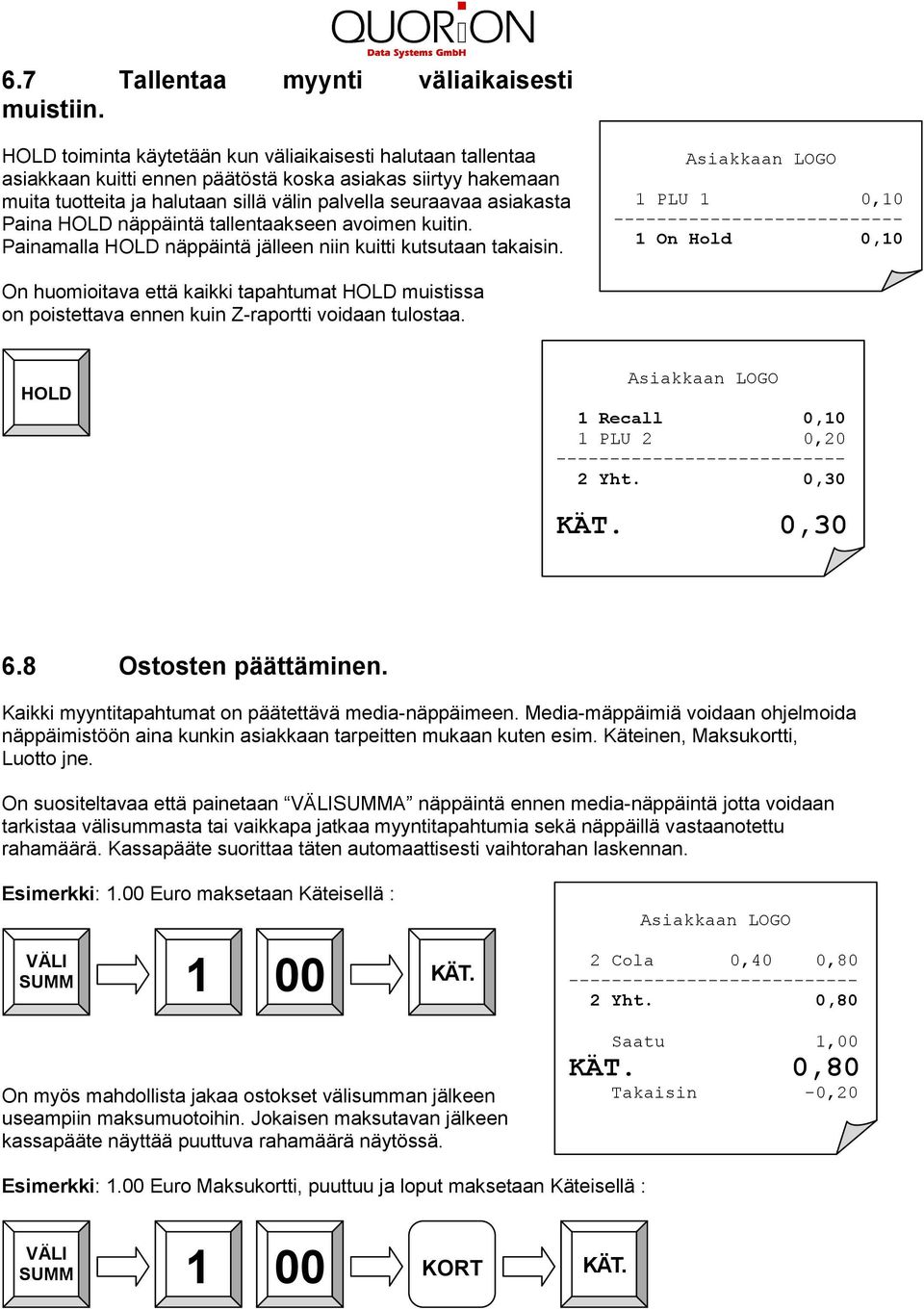

20 6.7 Tallentaa myynti väliaikaisesti muistiin. HOLD toiminta käytetään kun väliaikaisesti halutaan tallentaa asiakkaan kuitti ennen päätöstä koska asiakas siirtyy hakemaan muita tuotteita ja halutaan sillä välin palvella seuraavaa asiakasta Paina HOLD näppäintä tallentaakseen avoimen kuitin. Painamalla HOLD näppäintä jälleen niin kuitti kutsutaan takaisin. Asiakkaan LOGO 0,0 On Hold 0,0 On huomioitava että kaikki tapahtumat HOLD muistissa on poistettava ennen kuin Z-raportti voidaan tulostaa. HOLD Asiakkaan LOGO Recall 0,0 2 0,20 2 Yht. 0,30 KÄT. 0, Ostosten päättäminen. Kaikki myyntitapahtumat on päätettävä media-näppäimeen. Media-mäppäimiä voidaan ohjelmoida näppäimistöön aina kunkin asiakkaan tarpeitten mukaan kuten esim. Käteinen, Maksukortti, Luotto jne. On suositeltavaa että painetaan VÄLISUMMA näppäintä ennen media-näppäintä jotta voidaan tarkistaa välisummasta tai vaikkapa jatkaa myyntitapahtumia sekä näppäillä vastaanotettu rahamäärä. Kassapääte suorittaa täten automaattisesti vaihtorahan laskennan. Esimerkki:.00 Euro maksetaan Käteisellä : VÄLI SUMM 00 KÄT. Asiakkaan LOGO 2 Cola 0,40 0,80 2 Yht. 0,80 On myös mahdollista jakaa ostokset välisumman jälkeen useampiin maksumuotoihin. Jokaisen maksutavan jälkeen kassapääte näyttää puuttuva rahamäärä näytössä. Saatu,00 KÄT. 0,80 Takaisin -0,20 Esimerkki:.00 Euro Maksukortti, puuttuu ja loput maksetaan Käteisellä : VÄLI SUMM 00 KORT KÄT.

21 6.9 Päätetään valuutta näppäimeen. Lisänä perusvaluuttaan niin kassapäätteessä pystytään myös käsittelemään eri valuuttoja jotka myös taltioituvat raportteihin. Paina valuutta näppäintä välisumman sijasta muuttaakseen ostosten loppusumma esiohjelmoituun valuuttaan. Näytössä näkyy nyt loppusumma valuutassa. Valitse päättävä näppäin kuten edellisellä sivulla on neuvottu ja asiakkaan vaihtoraha lasketaan joko perusvaluutassa tai valuutassa, riippuen siitä miten kassapääte on ohjelmoitu. Asiakkaan LOGO 2 Cola 0,40 0,80 2 Yht. 0,80 Esimerkki:.00 Dollari maksetaan Käteisellä : USD 00 KÄT. USD Saatu,00 KÄT. $0,96 EUR Takaisin -0, Kuitti Kyllä / Ei sekä Jälkikuitti. Mikäli ei tarvita kuittia koko ajan niin silloin voidaan sulkea kuittitoiminta pois painamalla Kuitti Kyllä/Ei näppäintä ja kun halutaan saada kuitti takaisin päälle painetaan näppäintä uudestaan Jos kuitti on pois päältä ja asiakas haluaa kuitin niin painetaan välisumma näppäintä. Mikäli kuitti on päällä ja halutaan kuitin lisäksi kopio kuitista niin painetaan välisumma näppäintä. 6. Aika ja Päivämäärä. Mikäli kaikki kuitit on tulostettu on mahdollista näyttää kellonaika ja päivämäärä näytössä. painamalla kerto-näppäintä ( X ). Riippuen koneen ohjelmoinnista niin tämä informaatio esiintyy automaattisesti kun määrätty aika on kulunut. 6.2 Ei myyntiä / Avata kassalaatikko. Tämä toiminta antaa mahdollisuuden avata kassalaatikko ilman myyntiä. Voidaan myös tarkistaa raportista kuinka monta kertaa kyseistä näppäintä on käytetty. Ei myyntiä näppäintä voidaan myös käyttää viitenumero näppäimenä. Tulostaakseen viitenumero kuitille niin näppäile numero ja paina Ei myyntiä näppäintä. Esimerkki: Näppäile viitenumero 23: Asiakkaan LOGO 0,0 Numero: 23 Yht. 0,0 KÄT. 0,0 2 3 EI MYYN

22 7 Korjaukset. 7. Poistaa virhenäppäilyn sekä virheilmoituksen. Poistaakseen virheellisen näppäilyn ennen rekisteröintiä sekä poistaakseen virheilmoituksen niin paina C-näppäintä. C 7.2 Virheen korjaus. Virhe (Heti korjaus) näppäintä käytetään kun halutaan poistaa viimeisen rekisteröidyn tuotteen välittömästi. Vaihtoehtona voidaan käyttää Ylös-Alas näppäimiä valitakseen toisen tuotteen kyseisestä kuitista ja poistaa se painamalla Virhe-näppäintä. YlösAlas Valitse tuote VIRHE Asiakkaan LOGO 0,0 2 0,20 Virhe - 2-0,20 Yht. 0,0 KÄT. 0,0 7.3 Korjaus toiminta. Korjaus toiminta käytetään kun halutaan poistaa joku määrätty tuote rekisteröidyistä tuotteista ennen kun on päätetty KÄT. tai muuhun media näppäimeen. Paina ensin Korjaus näppäintä ja tämän jälkeen paina tuotetta jota halutaan poistaa. Voidaan myös käyttää skanneria. Esimerkki: Korjata skanner koodilla : KORJ Scan Asiakkaan LOGO 0,0 2 0,20 KORJAUS - -0,0 Yht. 0,20 KÄT. 0,20 Esimerkki: Korjaa 3.50 EUR tuoteryhmästä. On huomioitava että voidaan ainoastaan korjata niitä tuotteita joita on rekisteröity. KORJ Dept.

23 7.4 Palautus (Tavaran palautus) Palautus toiminta käytetään kun asiakas palauttaa aiemmin ostettu tuote. Tuote lisääntyy varastoon ja rahamäärä palautetaan asiakkaalle. Liikevaihto raportissa tulee olemaan oikein. Kun palautetaan tuote niin on ensin painettava palautus näppäintä ja tämän jälkeen tuotenäppäintä jota palautetaan. Palautus näppäintä on aina painettava ennen tuotetta mikäli useampi kuin yksi tuote palautetaan. Palautuksen jälkeen voidaan jatkaa myyntitoimintaa tai päättää painamalla media-näppäintä. Asiakkaan LOGO PALAUTUS - -0,0 PALAUTUS - 2-0,20-2 Yht. -0,30 KÄT. -0,30 Esimerkki: Palautetaan tuote :sta ja 2: PALAU PALAU 2 Esimerkki: Vaihdetaan tuote :sta :hun 2: PALAU 2 Esimerkki: Palautetaan 3.50 EUR tuoteryhmään : PALAU Dept. 7.5 Poisto toiminta (Koko kuitin poistaminen) Poisto toiminta toimii periaatteessa kuten palautus toiminta. Eroavaisuus on siinä että yhden palautuksen jälkeen kone ei automaattisesti siirry normaali myyntitoimintaan vaan pysyy palautus toiminnassa kunnes toiminta päätetään media-näppäimeen. (KÄT. Kortti jne.) On ensin painettava POISTO näppäintä ja tämän jälkeen kaikki ne tuotenäppäimet (tuotteet) jotka on palautettava. On huomioitava että ei ole mahdollista siirtyä normaali myyntitoimintaan ennen kun on päätetty media-näppäimeen. Esimerkki: Palautetaan -tuotteet, 2 ja 3: POIS- TO 2 3

24 7.6 Koko kuitin korjaus. Koko korjaus näppäintä käytetään kun jostain syystä on korjattava asiakkaan koko kuitti (kaikki ostokset) ennen kun on päätetty media-näppäimeen (KÄT, Kortti jne.) Paina KOKO KORJAUS näppäintä ja kone suorittaa koko kuitin kotjauksen. 7.7 Media-siirto näppäin (KÄT, Kortti jne.) Media-siirto näppäimellä voidaan siirtää rahamäärä yhdestä maksumuodosta toiseen maksumuotoon. On ensin painettava MEDIA SIIRTO näppäintä ja tämän jälkeen näppäiltävä siirrettävä rahamäärä sekä painettava media näppäintä mistä halutaan siirtää rahamäärä. Tämän jälkeen on painettava media näppäintä mihin halutaan siirtää rahamäärä. On myös mahdollista jakaa siirrettävä rahamäärä useampaan mediaan. Asiakkaan LOGO Siirto KÄT. -5,00 Kortti 5,00 Esimerkki: Siirretään 5.00 EUR Käteisestä -> Maksukorttiin : MEDIA SIIRTO 5 00 KÄT KORT 8 Alennus, RA suoritus kassaan ja PO maksut kassasta. 8. Prosentti Alennus / Lisämaksu. Alennus on hinnanalennus joko yksittäisestä tuotteesta tai välisummasta koko kuitin ostoksista. Kun annetaan alennusta niin on ensin rekisteröitävä tuote mistä annetaan alennusta ja tämän jälkeen näppäiltävä % määrä ja painettava %- näppäintä. Mikäli alennus annetaan kaikista ostoksista niin on ensin painettava välisumma näppäintä ja tämän jälkeen %- näppäintä. Asiakkaan LOGO On myös mahdollista lisätä % jolloin on käytettävä %+ näppäintä. Molemmissa tapauksissa prosenttimäärä on ohjelmoitavissa välttääkseen erehdyksiä ja manipulointia. Lisäksi on mahdollista ohjelmoida joko tuote- tai välisumma alennus toimivaksi sekä asettaa rajoituksia. 0,00 2 5,00-0% Alennus -0,50 2 Yht. 4,50 KÄT. 4,50 Esimerkki: 0%- alennusta -tuotteesta 2 : 2 0 %-

25 8.2 Euro Alennus / Lisämaksu. On myös mahdollista käyttää EURO määräistä alennusta. Ainoa eroavaisuus on että prosenttimäärää ei lasketa. Euromäärä voidaan käyttää vähentämään tai lisäämään Esim.Kuponki toiminta. Näppäilemällä Euromäärä välittömästi tuotteen tai välisumman jälkeen ja painamalla EURO (-) tai EURO (+) näppäintä vähentääkseen tai lisätäkseen euromäärää kyseisestä summasta Euro alennus tai lisäys voidaan esiohjelmoida samalla tavalla kun % toiminta. Asiakkaan LOGO 0,00 2 5,00 KUPONKI -,00 2 Yht. 4,00 KÄT. 4,00 Esimerkki: Esiohjelmoitu Kuponki alennus loppusummasta : 2 VÄLI SUMM Kupon KÄT. 8.3 Suoritus kassaan ( RA ) / Maksut kassasta ( PO ) Maksuja voidaan suorittaa erikoistapauksissa kuten esimerkiksi rahdin maksuun tai muuhun vastaavaan. Tämä toiminta kutsutaan ulosmaksuksi ( PO ). Vaihtoehtoisesti rahaa voidaan myös vastaanottaa kassaan esim. asiakkaan velkasuoritus. Tämä toiminta kutsutaan suoritus kassaan (RA ) Molemmissa tapauksissa on ensin näppäiltävä rahamäärä ja tämän jälkeen painettava joko RA tai PO näppäintä. Riippuen siitä miten kone on ohjelmoitu niin toiminta joko päättyy automaattisesti käteiseen tai voidaan jatkaa normaali rekisteröinti. Esimerkki: Maksetaan kassaan EUROA : RA Asiakkaan LOGO R.A. 25,00 Esimerkki: Maksetaan kassasta EUROA : PO Asiakkaan LOGO P.O. 25,00

26 9 7. Kun käytetään vaihtotasot ( Shift Levels ) / Tuoteryhmä tason vaihto. :hun/tuoteryhmään voidaan esiasettaa vaihto toiminta jolloin vaihdetaan kaikki tuote- ja tuoteryhmä näppäimet toiselle tasolle. Tämä tapahtuu lisäämällä vaihto toiselle tai tuoteryhmä numeroihin. On huomioitava että muutos on voimassa yhdelle rekisteröinnille ja palautuu takaisin automaattisesti rekisteröinnin jälkeen mikäli ei ole toisin ohjelmoitu Hintatason vaihto. Kassakoneessa on mahdollista käyttää useampia hintatasoja -tuotteissa. Tämä on erinomainen toiminta kun käytetään Happy Hour tai erikoistarjouksia. Voidaan ohjelmoida automaattinen hinnanvaihto kelloautomatiikalla tai käsin vaihdettava näppäintä painamalla. On ensin valittava hintataso painamalla kyseistä hintataso näppäintä ja tämän jälkeen rekisteröitävä -tuote. Riippuen koneen ohjelmasta hintataso joko palautuu automaattisesti tuotteen jälkeen, tapahtumien jälkeen tai ei lainkaan. Tässä tapauksessa on painettava hintataso näppäintä manuaalisesti. Käyttämällä hintataso on myös mahdollista toteuttaa veroprosentin muutokset. Tällaisessa tapauksessa toisen hintatason hinta on sama mutta eri verokanta. Esimerkki: Vaihdetaan -tuote hintatasoon 2 : HINTA TASO Veron vaihto (Mukaan toiminta) Kun painetaan Mukaan-näppäintä niin kassakone automaattisesti laskee veron joka on ohjelmoitu tuotteille jotka otetaan mukaan ja joille ohjelmassa on sallittu mukaan toiminta. Mikäli rekisteröinti tapahtuu tuotteille joille ei ole sallittu veroprosentti mukaan vietäväksi niin kassakone rekisteröi normaalin veroprosentin. Mukaan näppäintä voidaan ohjelmoida toimivaksi ainoastaan yhdelle tuotteelle kerralla tai niin että mukaan toiminta päättyy vasta kun painetaan Media-näppäintä ( KÄT.-Maksukortti ) Esimerkki: Mukaan toiminta -tuotteelle : Asiakkaan LOGO 0,00 Total 0,00 Vero 3,00 KÄT. 0,00

27 MU- KAAN Näppäimistö tasot. Näppäimistö tasot käytetään vaihtamaan koko näppäimistön ohjelmointi. Tämän vuoksi ei ole mahdollista ainoastaan muuttaa tai Tuoteryhmä näppäimiä vaan myös kaikki muut toiminnot muuttuvat. Tämän vuoksi on erittäin helppo ottaa käyttöön aika-tai kausi-riipuvaisia toimintoja ilman että järjestelmää joudutaan ohjelmoimaan uudelleen. Riippuen ohjelmasta niin näppäimistön taso palautuu automaattisesti tuotteen, toimenpiteen jälkeen tai ei lainkaan. Siinä tapauksessa on palautettava näppäimistön taso manuaalisesti. Tässä tapauksessa täytyy palauttaa näppäimistö manuaalisesti valitsemalla uudelle tasolle näppäin. Varmista että ohjelmassa on näppäin palautusta varten jokaisessa näppäimistö tasossa, muuten ei voida palauttaa tietty taso manuaalisesti Saldo toiminnat. ( Pöydät ) Avata ja sulkea saldo. Saldot käytetään tallentamaan väliaikaisesti useita avoimia saldoja. Tämä toiminta käytetään lähinnä taltioimaan sekä lajittelemaan kaikki tuotteet per pöytä (asiakas). Lisäksi saldotoimintoja voidaan käyttää hotelli toiminnassa taltioimaan huonesaldot tai vähittäiskaupassa säästääkseen saldot per asiakas. Kassakone pystyy täten ylläpitämään kolme itsenäistä muistikokoonpanoa pöydille, hotelli huoneille sekä asiakassaldoille. Toiminta näiden kokoonpanojen kesken on sama siksi ne kaikki luokitellaan saldo toimintoihin. Tämän käyttöohjeen kaikki toiminnat ovat kuvattu otsakkeen pöytäsaldot alle. Kuitenkin ne kaikki toimivat samalla tavalla riippumatta siitä ovatko ne pöytäsaldoja, huoneita tai asiakassaldoja. Tallentaakseen pöytä, määritä tietty numero avatakseen pöytäsaldo. Yleensä tämä numero on rekisteröitävä ennen ensimmäistä tilausta. Riippuen ohjelmasta niin on myös mahdollista rekisteröidä pöytänumero tuoterekisteröinnin jälkeen. Voidaan joko syöttää pöytänumero suoraan ja painaa PÖYTÄ näppäintä tai painaa PÖYTÄ näppäintä ensin ja valita kursori näppäimellä haluttu pöytänumero. Esimerkki: Avata pöytänumero : PÖYTÄ

28 Esimerkki: Valita pöytänumero luettelosta : PÖYTÄ CURSOR PÖYTÄ Kun on suoritettu tilaus voit sulkea pöytäsaldo painamalla PÖYTÄ näppäintä toistamiseen. Kaikki tuotteet taltioituvat nyt pöytämuistiin. Riippuen ohjelmasta niin tietyt tuotteet voivat siirtyä myös keittiö kirjoittimille Tulostaa lasku. Tulostaakseen lasku on ensin avattava kyseinen pöytä. Kaikki rekisteröidyt tuotteet sekä välisumma tulevat näyttöön. Paina näppäintä LASKU Voidaan halutessa lopettaa pöytäsaldo välittömästi maksamalla lasku tai tulostaa välilasku. Tämä mahdollistaa asiakkaan ensin tarkistamaan laskun sekä valitsemaan maksutavan. Kun tulostetaan välilasku niin pöytäsaldo suljetaan, mutta pysyy muistissa kunnes maksetaan. Kun maksetaan lasku niin voidaan rekisteröidä vastaanotettu rahamäärä jolloin kone laskee vaihtorahan. Mikäli halutaan laajempi lasku useammalla tekstirivillä niin käytä näppäintä Asiakas Lasku Esimerkki: Tulosta Lasku Pöytä maksu Käteinen : Asiakkaan LOGO LASKU Pöytä # Cola,40 2,80 2 Burger 2,00 4,00 4 Yht. 6,80 Saatu 0,00 KÄT. 6,80 Takaisin -3,20 PÖYTÄ LASKU KÄT. Esimerkki: Tulosta välilasku Pöydästä No. : PÖYTÄ LASKU PÖYTÄ Siirtää pöytäsaldo (Saldo) Joskus on tarpeen siirtää koko pöytäsaldon sisältö yhdestä pöydästä toiseen. Suorittaakseen tämän toimenpiteen on ensin avattava kyseinen pöytäsaldo jota halutaan siirtää ja painaa SIIRTO näppäin ja tämän jälkeen näppäiltävä pöytäsaldon numero mihin halutaan siirtää ja painaa PÖYTÄ näppäin. Kun on avattu kyseinen pöytäsaldo jota halutaan siirtää ja painettu SIIRTO näppäintä niin

29 voidaan vaihtoehtoisesti painaa PÖYTÄ näppäintä ilman merkintää ja valita numero pöytäluettelosta ylös, alas näppäimillä ja painaa PÖYTÄ näppäintä. Esimerkki: Siirretään kaikki tuotteet pöydästä pöytään 2 : PÖYTÄ SIIRTO 2 PÖYTÄ Laskun jako ( jakaa pöytäsaldo ) Toiminta LASKUN JAKO käytetään luomaan useamman kuin yhden laskun samasta pöytäsaldosta. Tämä on tarpeen mikäli asiakkaat haluavat maksaa laskunsa erikseen. Kun jaetaan lasku niin on ensin avattava pöytäsaldo ja tämän jälkeen painettava LASKUN JAKO Mikäli pöytäsaldo on jo avattu ja uusia tuotteita rekisteröity on ensin suljettava pöytäsaldo ja avattava uudelleen sekä painettava LASKUN JAKO näppäintä. Käytä YLÖS,ALAS näppäimiä valitakseen ne tuotteet jotka on laskutettava erikseen ja vahvista jokainen tuote painamalla LASKUN JAKO näppäintä. Painamalla VÄLISUMMA näppäintä voidaan tarkistaa syötetyt tuotteet yhteensä. Kun päätetään LASKUN JAKO niin on kaksi vaihtoehtoa: Mikäli halutaan välittömästi tulostaa lasku niin on painettava LASKU näppäintä ja tämän jälkeen Media-näppäintä (KÄT,Kortti jne.) Vaihtoehtoisesti voidaan siirtää jaetut tuotteet toiseen pöytään. Siinä tapauksessa näppäile uusi pöytänumero PÖYTÄ näppäimeen tai valitsemalla numero pöytäluettelosta YLÖS,ALAS näppäimillä. Esimerkki: Laskun jako pöydästä ja laskutetaan heti : PÖYTÄ LASKU JAKO TUOTE LASKU JAKO LASKU KÄT. Esimerkki: Laskun jako pöydästä siirretään pöytään 2 :

30 PÖYTÄ LASKU LAKO TUOTE LASKU JAKO 2 PÖYTÄ Tarjoilijan pöytäsaldon siirto. If you wish to transfer any tables from one waiter to another, please use the function Clerk Transfer. To transfer all tables of a certain clerk, first log this clerk on, press the key Clerk Transfer and select a new clerk either by keyboard or by Dallas key. If you only want to transfer a single table, you should open this table before pressing Clerk Transfer and selecting the new clerk. Example: Transfer all open tables from clerk to clerk 2: Clerk # Clerk transfer 2 Clerk # Modifiers and Condiments Jotkut tuotteet tarvitsevat täsmennystä toimittamalla ohjeita ruoanlaitoista tai muista lisätuotteista. Suorittaakseen tätä niin paina Modifier näppäintä välittömästi rekisteröityäsi tuotteen (). Riippuen ohjelmasta se voi myös olla tarpeen valita Condiment. Siinä tapauksessa ei tarvitse painaa Modifier näppäintä koska Condiment valintaikkuna ilmestyy automaattisesti. Käyttämällä YLÖS,ALAS näppäimiä voidaan valita Condiment sekä vahvistaa Modifier näppäimellä. Mikäli tarvitaan niin voidaan myös vahvistaa kerto (X) näppäimellä. Mikäli -tuote on rekisteröity enemmän kuin yhden kerran on tarpeen rekisteröidä kappalemäärä Condimentillä.Rekisteröi haluttu kappalemäärä ja vahvista kerto (X) näppäimellä. Vahvistakseen valinta kaikille -tuotteille niin paina kerto (X) näppäintä ilman rekisteröintiä. Esimerkki: Rekisteröity PLI kolmella (3) eri modifierilla : Asiakkiin LOGO Paisti 0,00 *MEDIUM Yht. 0,00 KÄT. 0,00 Modi # CURSOR Modi # KÄT. tai suoralla rekiseröinnillä :

31 3 Modi # KÄT. Esimerkki: Rekisteröity 2 x pakollisella Condimentillä : 2 X Valitse condiment CURSOR X 9. Raportit QMP 2000 sarjan kassakoneet tarjoavat laajan valikoiman raportteja. Kaikilla toiminnoilla on oma raportti raporttimuistissa. Nämä raportit voidaan tarkistaa erikseen joko System raportteina tai vapaasti ohjelmoitavista Käyttäjän raporteista. Raporttimuisti jokaisesta toiminnasta ei ainoastaan sisällä yhteissummia vaan myös informaatiota myyjistä sekä aikaseurannasta. Kaikki raportit voidaan tulostaa joko X tai Z muodossa. Molemmat raporttityypit sisältävät samoja myyntitietoja. X-raportit voidaan tulostaa ilman että myyntitiedot tyhjentyvät. Z-raportit on lopullinen raportti joka tyhjentää kaikki myyntitiedot Järjestelmä SYS raportit. Jokaisella toiminnalla on oma järjestelmä SYS raportti, joka on kiinteästi ohjelmassa. Riippuen koneen perusohjelmasta nämä raportit voivat sisältää erilaisia tietoja kuten esim. asiakasmäärät kappalemäärät sekä rahamäärät. Mikäli painetaan SYS näppäintä X tai Z asennossa niin saadaan näyttöön lista kaikista saatavista SYS raporteista. Voidaan valita raportti ALAS ja YLÖS näppäimillä ja vahvistaa painamalla SYS näppäintä jälleen. Vaihtoehtoisesti voidaan myös näppäillä raportin numero suoraan SYS näppäimeen. HUOM! On huomioitava että järjestelmä SYS raportit tyhjentävät myyntitiedot Käyttäjän raporteista. Kaavio: XZ KOODI # SYS SYS

32 Seuraavat järjestlmä raportit ovat saatavissa : Myynti yhteensä 2 Ryhmät 3 Tuoteryhmät 4 Tuotteet (/EAN) 5 Alv./Verot 6 Päättävät toiminnat 7 Rahaa kassalaatikossa 8 Ulosmaksu (PO) Maksut kassaan (RA) 9 Alennukset 0 Korjaukset Valuutat 2 Saldo toiminnat 3 Pöydät Yht. 4 Pöydät Kpl. 5 Menus 6 Hintatasot 7 Transactions 8 Erikois laskijat 9 Action Taulukko 20 Varastoseuranta 2 Huoneet Yht. 22 Huoneet Kpl. 23 Asiakassaldot Yht. 24 Asiakassaldot Kpl....8 Asiakkaan LOGO System Raportti....9 Jakso : Vakio Tuoteryhmät Tuoteryhmä Asiakasmäärä Kpl.Määrä 2 Rahamäärä 0,00 Tuoteryhmä 2 Asiakasmäärä 3 Kpl.Määrä 5 Rahamäärä 25,00 X-Laskuri : Käyttäjän raportit Käyttäjän raportit ovat vapaasti ohjemoitavissa raporttiluettelosta joka sisältää useita järjestelmän raportteja. Näin on mahdollista luoda yksittäisiä raportteja. Ohjelmoidessa kassakonetta voidaan määrittää mitä tietoja halutaan tulostuvan esim. Päivä Raporttiin. Täten tarvitaan ainoastaan rekisteröidä yksi käyttäjän raportti sen sijaan että manuaalisesti valitaan useita järjestelmä raportteja. Jos painetaan KÄT (Enter) joko X tai Z asennossa niin saadaan luettelo kaikista käyttäjän raporteista Nyt voidaan valita raportti YLÖS-ALAS näppäimillä ja tulostaa painamalla KÄT (Enter) uudestaan. Vaihtoehtoisesti voidaan myös rekisteröidä numero ja painaa suoraan KÄT (Enter) näppäintä. On huomioitava järjestelmä (SYS) näppäimen sijainti näppäinpöydässä. Oletuksena Enter näppäin Sijaitsee KÄT näppäimessä.

33 Kaavio: XZ KÄT ENTER Koodi # Esimerkki esi-ohjelmoiduista käyttäjän raporteista : Myyjä Raportti 2 Kaikki Myyjät 3 Päiväraportti 4 Viikkoraportti 5 Avoimet Pöydät 6 Päivä Dept/ 7 Viikko Dept/ 8 Kuukausi Raportti 9 Aikaseuranta 0 Viikon päivä Raportti KÄT ENTER Voidaan määrittää jopa 99 eri käyttäjän raportteja 38:sta järjestelmä raportista. Yleensä on suositeltavaa käyttää käyttäjän raportit normaaliin tulostukseen sen sijaan että tulostetaan yksittäisiä järjestelmä raportteja....0 Asiakkaan LOGO Päivä Raportti Myynti Yht. Myynti Yht. Asiakasmäärä Kpl.Määrä 2 Rahamäärä 0,00 Ryhmät Ryhmä Asiakasmäärä Kpl.Määrä 2 Rahamäärä 0,00 Alv.Yht. 6% Alv. Brutto 0,00 Veroton 8,62 Alv,38 Päättävät Käteinen Asiakasmäärä Rahamäärä 0,00 Laatikossa Yht. KÄT.Laatikossa Rahamäärä 0,00 X-Laskuri :

34 Elektroninen tarkiste Elektroninen tarkiste kirjaa kaikki toiminnat tallentamalla kopio jokaisesta suoritetusta rekisteröinnistä. Riippuen ohjelmasta niin voidaan tallentaa joko Binary- tai ASCII teksti muodossa. Mikäli painetaan KÄTEINEN näppäintä X tai Z asennossa niin saadaan lista kaikista saatavista raporteista. Siirtymällä ALAS näppäimellä listan loppuun niin löytyy Elektroninen Tarkiste. Mikäli valitaan tämä ja painetaan KÄTEINEN niin kopio viimeisestä kassakuitista tulostuu. Vaihtoehtoisesti voidaan myös näppäillä joku seuraavista numeroista ja painamalla KÄTEINEN näppäintä tulostaakseen Elektronisen Tarkisteen : 0 Tulostaa viimeiseksi rekisteröidyn kassakuitin n X 0 Tulostaa viimeiseksi rekisteröidyt valitut kassakuitit 0 X 0 Tulostaa täydellisen raportin. Mikäli Z asennossa niin tarkiste tyhjentyy 02 Tyhjentää tarkisteen ilman tulostusta. (Ainoastaan Z asennossa) 03 Ainoastaan PC:tä varten. Tarkiste taltioituu csv muodossa 04 Tulostaa tarkisteen aktiiviseltä myyjältä On huomioitava että raportit on tulostettava KÄTEINEN (ENTER-CR) näppäimellä Esimerkki: Tulostaa viimeiseksi rekisteröidyn kassakuitin : 0 KÄT. ENTER Tulostaa 3 viimeiseksi rekisteröityä kassakuittia : 3 X 0 KÄT. ENTER Tulostaa täydellisen Elektronisen tarkiste raportin : 0 X 0 KÄT. ENTER Teksti Muodossa Elektroninen tarkiste taltioituu normaali teksti muodossa. Tarkisteen tiedot tallennettu teksti muodossa voidaan ainoastaan näyttää tai tulostaa taaksepäin alkaen viimeisestä kassakuitista. Määrätty kassakuitin etsiminen ei ole mahdillista. Tulostuksen muoto riippuu ohjelmoinnista ja siksi on

35 mahdollista tulostaa tarkiste kahdessa tai useammassa sarakkeessa säästääkseen paperia. Tarkiste tallentaa kaikki tapahtumat ja raportit myöhempää tarkistusta varten tai on mahdollista siirtää tiedot muihin sovellutuksiin Binary Muodossa Elektroninen tarkiste taltioituu Binary muodossa. Kaikki kassakuitit voidaan kutsua takaisin numeron perusteella tarkistusta tai tulostusta varten. On huomioitava että ainoastaan myyntikuitit taltioituvat. Kassakuitin numeroa käytetään löytääkseen kyseisen kuitin tarkisteesta. Raportti sekä ohjelmointi tiedot eivät taltioidu tarkisteelle. Kun halutaan kutsua takaisin viimeinen kassakuitti niin paina näppäintä SIVU YLÖS tai YLÖS koneen ollessa R tai M asennossa. Mikäli halutaan katsella määrättyä kassakuittia niin näppäile kyseisen kassakuitin numero ennen SIVU YLÖS tai YLÖS näppäintä. Mikäli kone on M asennossa niin voidaan tulostaa kopio kyseisestä kuitista painamalla ST välisumma näppäintä. Esimerkki: Valitaan kuittinumer 5 ja tulostetaan kopio : 5 YLÖS VÄLI SUMM 2 0. Ohjelmointi QMP 2000 sarjan kassakoneiden ohjelmointi on jaettu kahteen osaan: perusohjelmointi sekä tiedosto ohjelmointi. Ensin on määrätyt toiminnat aktivoitava perusohjelmassa. Tämä toimenpide varaa muistia jokaista toimintaa varten. Tämän jälkeen voidaan ohjelmoida käyttäjän tiedot. On huomioitava että perusohjelmointi voidaan ainoastaan suorittaa PC:stä QPROG ohjelmalla. Ei ole mahdollista suoraan ohjelmoida perusohjelmaa mutta tiedosto ohjelmointi voidaan suorittaa suoraan X, Z tai P asennossa. Kaikki toiminnat jotka ovat aktivoitu perusohjelmassa voidaan ohjelmoida. Tämä manuaali antaa yleisesityksen ohjelmoinnista ja mikäli Teillä on kysymyksiä erikoisohjelmoinnista niin ottakaa yhteyttä Quorion jälleenmyyjään Ohjelmoida päivämäärä ja aika Kun ohjelmoidaan päivämäärä ja aika niin kone on oltava P asennossa ja käytetään system näppäimiä PÄIVÄ (Date) ja AIKA (Time) Näppäile päivämäärä muodossa PPKKVVVV ja paina PÄIVÄ (yleensä korjaus) näppäintä. Uusi päivämäärä asettuu välittömästi.

36 Näppäile aika muodossa TTMM ja paina AIKA (yleensä virhe) näppäintä. Uusi aika asettuu välittömästi. Esimerkki: Aseta uusi aika 8.00 ( ainoastaan P asennossa ): VIRHE AIKA Helppo Easy ohjelmointi Helppo Easy ohjelmointi on aina suoritettava koneen ollessa M asennossa. Kun ohjelmoidaan niin näppäile tiedoston koodinumero jota halutaan muuttaa ja vahvista painamalla VÄLISUMMA näppäintä. Seuraavat koodit ovat käytettävissä.: Myyntihinta 2 Ostohinta 3 Teksti 4 Teksti 2 (Lisäteksti aktivoitava perusohjelmassa) 5 Tuoteryhmä linkitys Lisätä varastoon Poistaa varastosta Minimi varasto - - Kun on valittu koodi niin on painettava VÄLISUMMA näppäintä. Näppäile uusi tieto ja vahvista painamalla VÄLISUMMA ja valitse jota haluat ohjelmoida. Tämä toimenpide voi tapahtua kyseistä näppäintä painamalla tai näppäilemällä tuotteen numero ja painamalla näppäintä. Mikäli halutaan ohjelmoida useampia tuotteita niin toimi kuten yllä. Ohjelmointi päätetään VÄLISUMMA näppäimeen. Kaavio: M KOODI # VÄLI SUMM ARVO VÄLI SUMM TIETUE # VÄLI SUMM Esimerkki: Muutetaan 5 tuotteen hinta kahteen 2.00 EUR : VÄLI SUMM 2 00 VÄLI SUMM 5

37 Esimerkki: Muutetaan 5 teksti ABC ( näppäinpöydässä) : 3 VÄLI SUMM A B C VÄLI SUMM 5 Esimerkki: Lisätään 0 Kpl. varastoon tuotteelle 5 : 6 VÄLI SUMM 0 VÄLI SUMM Tiedosto ohjelmointi ( P-asento) Aloita ohjelmointi näppäilemällä numero suoraan /Type näppäimeen tai paina /Type näppäintä ilman numeroa ja valitse tiedosto näytöstä. Jokaisen rivin kohdalla näkyy myös tiedoston numero oikealla. On huomioitava että tiedostot jotka eivät ole perusohjelmassa aktivoitu eivät myöskään tule näyttöön. Seuraavar tiedostot ovat käytettävissä : Parametrit 30 Käyttäjän Raportit 2 Vaihtoehdot (Options) 3 Saldo Toiminnat 3 Aika Jaksot 32 Pöydät 4 Viikon Päivät Jaksot 33 Huoneet 5 Kuukauden Päivä Jaksot 34 Asiakas Saldot 6 Kuukausi Jakso 36 Modifiers 7 Logo Tekstit 38 Siirtomerkintä Viesti 8 Mainos Teksi 39 Näppäinpöytä 9 Slip Logo Teksti 40 Macros 0 Slip Mainos Teksti 4 Menus Yleis Tekstit 42 Hintatasot 2 Virhe Tekstit 43 Transaction Types 3 Yleis Sanoma Tekstit 44 Erikois Erittely 4 Päivät Tekstit 45 Window Lookups 5 Kuukausi Tekstit 46 Condiments taulukko 6 Laskijat 47 Action Taulukko 7 Myynti Yhteensä 48 Tara Taulukko 8 Pääryhmät 49 Näppäinpöytä 2 9 Tuoteryhmät 97 IP Osoite Salasana 2 Alv. 99 Koneita Verkossa 22 Kassat/Tarjoilijat 200 Luoda Pöytäkartta 23 Myyntihenkilöt 20 Poistaa Pöytäkartta 24 Päättävät 202 Poistaa kaikki pöydät Pöytäkartasta 25 Rahaa Kassalaatikossa 205 Lukea tietoja USB-tikulta 26 PO-Ulosmaksu/RA-Suoritus Kassaan 206 Kirjoittaa tietoja USB-tikulle 27 Alennukset 20 Init GSM module 28 Korjaukset 305 Tulostaa ohjelmisto versio

38 29 Valuutat 306 Init printer logo Kun tiedosto on valittu niin ensimmäinen rivi tulee automaattisesti näyttöön. Voidaan siirtyä toiseen ohjelmakohtaan näppäilemällä haluttu numero ja painamalla X-kerto näppäintä. Painamalla X-kerto näppäintä ilman numeroa niin siirrytään seuraavalle sivulle. Tiedostoa jota halutaan ohjelmoida voidaan käyttämällä Sivu Ylös, Sivu Alas tai Ylös, Alas näppäimiä siirtyäkseen tiedostossa. Kun oikea kohta on valittu niin näppäile uusi tieto ja vahvista painamalla KÄTEINEN (CR) näppäintä. Kun muutos on suoritettu muutos tulostuu kuitille. Ohjelmointi päätetään painamalla /Type näppäintä.

39 Kaavio: P KOODI # TYPE TIEDOST No X ARVO KÄT. ENTER TYPE TYPE Esimerkki: Muutetaan Alv. -> 9.00 % : 2 TYPE ALAS 9 00 KÄT. ENTER TYPE Skannaus Kun skannaus koodi on aktivoitu perusohjelman sovellutuksessa on mahdollista luoda tai poistaa tuotteita kassakoneesta joko ohjelmointi asennossa tai kesken myyntiä kun tuotetta ei löydy. Lisäksi on ohjelmassa joitakin erityisiä toimenpiteitä jota voidaan aktivoida MGR (päällikkö) tai ohjelmointi asennossa. On mahdollista liittää kaksi skanneria kassakoneeseen. Ne voidaan aktivoida ohjelmoimalla parametrit 56 ja 57 ja tarkistaa myös optio 78 tarkistenumeron tarkistus kun skannataan. Tuotteen luominen koneen ollessa toiminta tilassa. Kun Optio 79 on aktivoitu niin kassakone kysyy luodaanko tuote mikäli tuotetta ei löydy. Mikäli halutaan luoda niin on painettava VÄLISUMMA näppäintä tai hylätä painamalla C- näppäintä (on huomioitava että C-näppäintä voidaan painaa missä vaiheessa tahansa poistuakseen). Kassapääte kehottaa nyt: Tuotteen hinta joka on näppäiltävä ja painettava VÄLISUMMA näppäintä 2 Tuoteryhmä johon tuote yhdistetään ja painettava VÄLISUMMA näppäintä 3 Kirjoittaa tuotteen teksti kun Optio 80 on aktivoitu ja painettava VÄLISUMMA näppäintä 4 Nyt tuote on rekisteröity Huom: Alkaen versiosta XX30605 on myös mahdollista näppäillä hinta suoraan kiinteään tuoteryhmänäppäimeen sen sijaan että ensin hinta ja sitten tuoteryhmä Tuotteen luominen ohjelmointi asennossa ( P ) Kun kassakone on P asennossa No.20 ( ohjelmointi) voidaan skannata koodi tai näppäillä koodi ja painaa X näppäintä. Mikäli koodi ei löydy koneen muistista niin kone kysyy LUODA ja on vahvistettava painamalla CR (KÄTEINEN) näppäintä.
