1 F

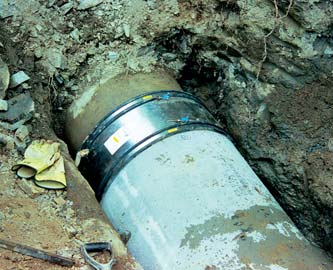

2 SUORAT LIITOKSET VAKIOMUHVILIITOS (SC) Flex-Seal -vakiomuhviliitos soveltuu moniin tarkoituksiin matalapaineputkistojen asennuksessa, korjauksessa ja huoltotöissä. Liitosmuhvi koostuu kumipannasta, kahdesta kiristimestä ja teräsvanteesta, jotka vakauttavat liitosta sivusuunnassa ja suojaavat sitä teräviltä esineiltä. Liitosmuhvi on myös hyvin joustava, sillä voidaan yhdistää helposti halkaisijaltaan erikokoisia putkia. Tarvittaessa voidaan käyttää yhtä tai useampaa sovitetiivistenauhaa (ks. sivu 5). Vakioliitosmuhvi ulkohalkaisijaltaan mm putkille. Käyttöalueet: Olemassa olevien putkistojen korjaus Uusien linjojen pituuden säätömahdollisuus sekä haarakappaleiden liitokset Halkaisijaltaan tai materiaaliltaan erilaisten putkien liitäntä Mittaan katkaistujen putkien liitäntä LEVEÄ MUHVILIITOS (SCW) Yli 310 mm ulkohalkaisijoille on saatavana leveämpiä 300 mm muhviversioita. Ne ovat muuten samanlaisia kuin tavalliset suorat liitosmuhvit, mutta niiden keskiosa on 110 mm leveämpi, mikä antaa suuremman toleranssin betoniputkia katkaistaessa. 2

3 SUURET VAKIOMUHVILIITOKSET Ulkohalkaisijaltaan 600 mm ja suuremmille putkille käytetään LCmuhviliitoksia. Ne ovat muuten vakiomuhviliitoksen (SC) kaltaisia, mutta niiden kiristimet on varustettu järeämmillä ruuveilla. Nämä muhvit valmistetaan tilauksesta asiakkaan ilmoittaman ulkohalkaisijan mukaan. KATKAISTU MUHVI (WRC) Katkaistuja korjausmuhveja käytetään niissä tapauksissa kun muhvia ei voida vetää putken päälle, vaan se joudutaan pujottamaan putken ympärille. Tämä muhviliitos sopii erityisen hyvin tilanteisiin, joissa putkeen on tullut pieniä säröjä tai vuoto asennettuun putkistoon sellaiseen kohtaan, jota ei voi vaihtaa. Näitä liitosmuhveja on saatavana ulkohalkaisijaltaan 285 mm ja sitä suuremmille putkille. SUORAT LIITOKSET käyttöalue (mm) (mm) SC SC SC SC SC SC SC SC SC SC SC SC ja 300 SC SC SC SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 SC ja 300 LC* ja 300 * Yli Ø 600 mm liitosmuhvit valmistetaan mittatilauksena 310 mm halkaisijasta lähtien sekä SC225 ja SC290 putkille on saatavana kahta muhviliitosleveyttä (190 ja 300 mm). Tilauskoodit SCxxxW. 3

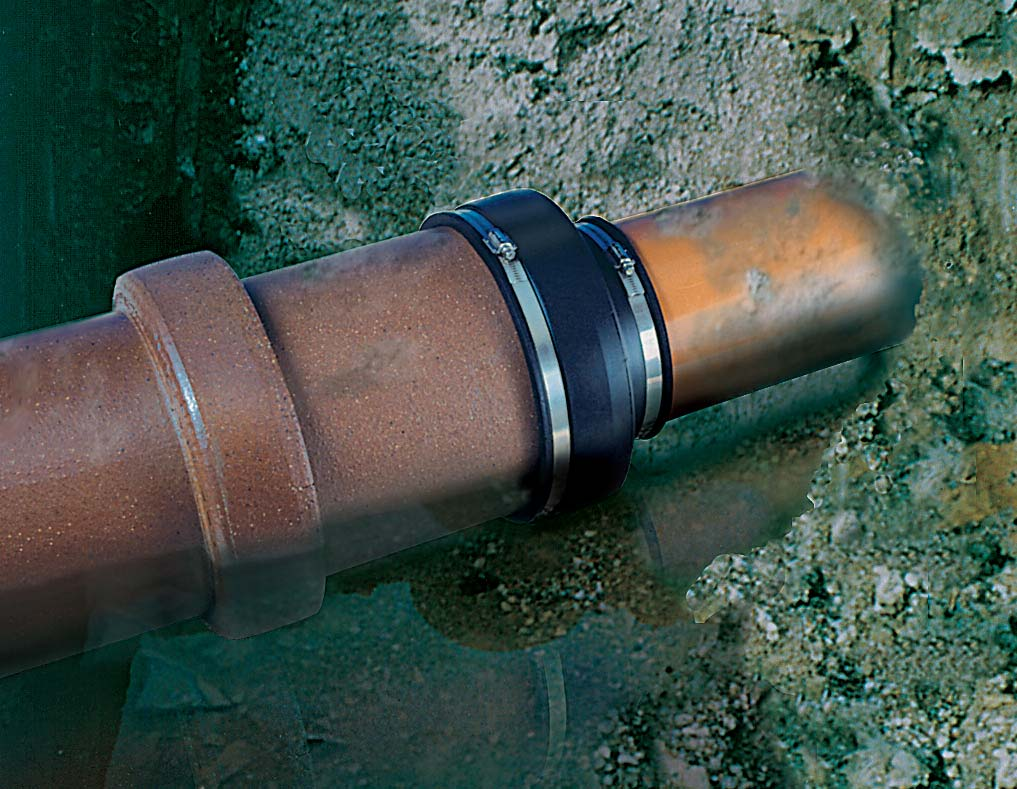

4 LIITOSKAPPALE ERIKOKOISILLE PUTKILLE käyttöalue A/B (mm) (mm) AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC2152ex / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC / AC2956ex / AC3108W / AC / AC / AC / AC / AC3208L / AC / AC3351ex / AC / AC / AC / AC / AC3858L / AC / AC / AC3850L / AC / AC / ex = eksentrinen LIITOSKAPPALE ERIKOKOISILLE PUTKILLE (AC/PAC) Liitoskappale on tarkoitettu halkaisijaltaan ja materiaaliltaan erilaisten putkien yhteenliittämiseen. Liitoskappale sopii kaikenlaisten betoni/muovi/valurauta/asbesti/teräsputkien liitoksiin. Käyttöaluetta voidaan vielä laajentaa käyttämällä sovitetiivistenauhoja. PAC-muhvi vastaa AC-muhvia, mutta on tarkoitettu pienemmille putkihalkaisijoille. käyttöalue A/B (mm) (mm) PAC / PAC / PAC / PAC / PAC / PAC /

5 MUUT LIITOKSET/SOVITETIIVISTENAUHA JOUSTOLIITOSMUHVI (DC/PC) Muhvi on muuten sama kuin vakiomuhviliitos (SC) mutta se toimitetaan ilman teräsvannetta. Muhveja toimitetaan 50 mm mm putkihalkaisijoille. käyttöalue (mm) (mm) DC DC DC DC DC DC DC DC DC DC DC DC DC DC käyttöalue (mm) (mm) SOVITETIIVISTE- NAUHA (BC) Jos vakiomittaisista liitosmuhveista ei löydy sopivaa kokoa, voidaan käyttää sovitetiivistenauhoja. Niiden perusvalikoimassa on 23 erilaista muotoon valettua vakionauhaa 355 mm putkihalkaisijaan saakka. Mikäli niistäkään ei löydy sopivaa, valmistetaan tilauksesta myös muun mittaisia tiivistenauhoja paksuudeltaan 8, 16, 24 tai 32 mm. Paksumpia tiivistenauhoja tarvittaessa voidaan niitä käyttää useita päällekkäin. Erittäin suuria putkien kokoeroja varten löytyy vielä muitakin ratkaisuja. sovitetiivistenauha Flex-Seal-vakioliitosmuhvi (SC) ja sovitetiivistenauha (BC) 9" betoniputken ja 250 mm PVC-putken liitoksessa. PC PC PC PC PC PC PC PC käyttöalue (mm) (mm) BC19/ BC17/ BC14/ BC09/ BC06/ BC23/ BC17/ BC08/ BC27/ BC12/ BC06/ BC08/ BC20/ BC08/ BC15/ BC07/ BC19/ BC13/ BC16/ BC26/ BC08/ BC08/ BC08/ BC33/ BC08/ BC20/

6 TEKNISET TIEDOT PAINE Ohjeiden mukaan asennettuna Flex-Seal-liitos on hyväksytty seuraaville käyttöpaineille: Vakioliitosmuhvit (SC/LC), sovitetiivistenauha: Max. 620 mm... 1,0 baaria (putkityypistä riippumatta) Max 400 mm... 2,0 baaria (valurauta, PVC tai vastaava) Yli 620 mm... 0,6 baaria Leveät vakiomuhviliitokset (SCxxxW):... 0,6 baaria Katkaistut korjausmuhvit (WRC):... 0,6 baaria Liitoskappaleet (AC/PAC):... 0,6 baaria Joustoliitosmuhvit (DC/PC)... 0,6 baaria MOMENTTITAULUKKO Parhaimman mahdollisen tiiviyden varmistamiseksi on syytä käyttää momenttiavainta kiristimien ruuvien kiristykseen: Vakioliitosmuhvit SC, SCW, WRC, LC, DC, PC Momentti (Nm) Liitoskappale AC/PAC Momentti (Nm) mm Ø... 6 Nm mm Ø Nm mm Ø Nm mm Ø Nm mm Ø Nm mm Ø... 6 Nm mm Ø Nm YLEISTÄ MATERIAALEISTA: Kumilaatu: EPDM/SBR Saatavana öljynkestävänä NBR, nitriilikumi. Teräslaatu: Ruostumaton (1.4301/304) tai haponkestävä ( ) Liitosmuhveja tilattaessa on ilmoitettava putken ulkohalkaisija. Godkjendelse VA 2.23/14001 Godkjendelse VA 2.23/13831 Byggforsk Cert No. PT/90/0200 EN EN WIS. No

7 TEKNISET TIEDOT ESIMERKKEJÄ FLEX-SEAL -LIITOSMUHVIN KÄYTÖSTÄ Yllä olevat kuvat esittävät linjaston korjausta. Samalla tekniikalla voidaan säätää uusien linjastojen pituutta sopivan mittaisella putkella. Tällaisiin liitoksiin/korjauksiin käytetään 190 tai 300 mm levyisiä muhveja. Pieniä säröjä korjattaessa voidaan käyttää katkaistua muhvia, jolloin koko putkea ei tarvitse vaihtaa. Kuvat esittävät haarakappaleen liittämistä betoniputkistoon. Tällöin käytetään liitoskappaletta (AC/PC) tai vakioliitosmuhvia yhdessä sovitetiivistenauhan kanssa. 1. Luvaton kopiointi kielletty. 2. Pidätämme oikeuden muutoksiin ilman ennakkovaroitusta. 3. Kuvat: Flex-Seal Couplings LTD, VA Forum, OHAS ja Trelleborg Pipe Seals Spydeberg AS. 4. Piirrokset: Byggforsk v/gunnar Selnes ja Flex-Seal Couplings LTD. 7

8 Postiosoite: PL 124, KERAVA Käyntiosoite: Martinkyläntie 586, TALMA Puhelin Trelleborg Pipe Seals Spydeberg AS
