1 SUUNNITTELUOHJEET
2 2
3 3 SISÄLLYSLUETTELO 1. LAMMIAIDAN RAKENNE JA OMINAISUUDET KÄYTTÖKOHTEET LASKENTAOTAKSUMAT Yleiset suunnitteluperusteet Materiaalien ominaisuudet ja laskentalujuudet Routaeristäminen Yleistä Routasuojauksen mitoitus Maanpaine Anturan taivutus- ja leikkauskestävyys Rakenteen kaatuminen ja liukuminen Muurin kestävyys maanpaineelle Minimiraudoitus Mitoitustaulukoita MITTAJÄRJESTELMÄ Moduulit Labyrinth ja Wave Dice Käyntiportit ja ajoportit MATERIAALIT Muottiharkko Pilarit Kaidejärjestelmä Pintavaihtoehdot Puuosat LammiAidassa PUTOAMISSUOJA... 25
4 4
5 5 1. LAMMIAIDAN RAKENNE JA OMI- NAISUUDET LammiAita muodostuu anturasta, ladottavista muottiharkoista ja kaideosasta. Julkisivupintana voidaan käyttää luonnonkivi- tai rappauspintaa. LammiAita kokonaisuuden alamuuriosassa käytetään muottiharkkoa, joka on leveydeltään 200 mm (MH200). Pilarina voidaan käyttää 250 mm (PH250) tai vastaavasti 400 mm (PH400) leveää muottiharkkoa korostamaan aidan massiivista ulkonäköä. Muottiharkon päälle sekä pilarin hatuksi asetetaan luonnonkivestä valmistettu päällyskivi viimeistelemään kokonaisuus. Muottiharkot on valmistettu pakkasenkestävästä, maakosteasta betonimassasta. Betonimassan lujuusluokka on 30 MN/m 2, josta harkot valmistetaan. Tuotekokonaisuuden täydentää pilarien väliin ja muottiharkkoaidan päälle tuleva metalli- tai vaihtoehtoisesti puukaide, joka sopii erityisesti puutalojen yhteyteen. LammiAidan ominaisuudet: betonisuositus: K35-2, 0-16, S3, (XC3) kaide-elementti o pituudet 580 mm, 1180 mm ja 2380 mm o korkeus 850 mm muottiharkko MH200 o koko 600x200x200 o menekki 8,33 kpl/m 2 o paino 21 kg/kpl o betonin menekki 115 l/m o betonin Max raekoko 8 16 mm pilariharkko PH250 o koko 250x250x200 o menekki 5 kpl/m o paino 13 kg o betonin menekki 36 l/jm pilariharkko PH400 o koko 400x400x200 o menekki 5 kpl/m o paino 26 kg o betonin menekki 110 l/jm Anturaan LammiTassu - valmisanturamuotti 2. KÄYTTÖKOHTEET LammiAita on tarkoitettu pihamaata koristamaan, korostamaan yksityisen alueen rajaa tai toimimaan tukimuurina. Tukimuurina aita soveltuu hyvin esimerkiksi silloin, kun pihamaa on korkeammalla kuin katutaso. LammiMuuriin yhdistettynä aitamalli Dice sekä muurivalaisimet luovat tehokkaan ja kauniin kokonaisuuden pihamaiden korkeuserojen hallintaan ja turvallisuuden lisäämiseen. Myös vaakasuuntaiset puuosat voidaan liittää osaksi aitaa.
6 6 3. LASKENTAOTAKSUMAT 3.1 Yleiset suunnitteluperusteet Rakenteet suunnitellaan sekä murto- että käyttörajatilat huomioonottaen. Harkkomuuri mitoitetaan erikseen sekä vaaka- että pystykuormille sekä niiden samanaikaiselle yhteisvaikutukselle. Tosin ko. rakenteelle ei pystykuormia tule kuin omanpainon (pitkäaikainen kuorma) sekä lumikuorman (lyhytaikainen kuorma) verran. Riippuen toimiiko rakenne myös tukimuurina, tarkastellaan vaakakuormatkin tarkemmin sekä rannikolla vaikuttavaksi tulee myös tuulikuorma. Eurokoodi 6 Muurattujen rakenteiden suunnittelu (SFS-EN 1996) Eurokoodi 7 Geotekninen suunnittelu (SFS-EN 1997) Tässä suunnitteluohjeessa on käytetty RakMK mitoitusohjeita. Suunnittelijan on otettava huomioon myös betonin ja muottiharkkojen säilyvyys sekä raudoituksen korroosionsuojaus. Näin saavutetaan rakenteelle haluttu 50 vuoden käyttöikä. Perustamistavan valintaan vaikuttavat useat eri tekijät, kuten korkeusasema, maaston korkeussuhteet, maapohja ja sen kantavuus sekä kokoonpuristuvuus (jäykkyys), kantavan kerroksen sijainti, pohjavedenpinnankorkeus, yms. rakennuspaikkaan liittyvät asiat. Rakenteen mitoituksessa noudatetaan: RakMK B1 Rakenteiden varmuus ja kuormitukset RakMK B4 Betonirakenteet RakMK B9 Harkkorakenteet Tai vaihtoehtoisesti: Eurokoodi 1 Rakenteiden kuormat (SFS-EN 1991)
7 7 3.2 Materiaalien ominaisuudet ja laskentalujuudet Rakenteen anturat vaativat laskelmien tekemistä, koska alamuurin korkeus ja maanpaine ovat kohdekohtaisia. Vaivattomimmin se hoituu Lammi-perustuksen anturamuotin avulla. Lisätietoa saa Internet-sivulta osoitteesta Betonin ja raudoituksen lujuusarvot on esitetty taulukoissa 1 ja 2. Lisäksi tukimuurin takana olevan täyttömaan sekä anturan alla olevan ja perusmaan ominaisuudet löytyvät taulukosta 3. LammiAita voidaan tehdä valamalla muottiharkot täyteen tai vastaavasti ei-valettavana noin 2 metriä korkeana rakenteena. Tällöin kiinnitys tapahtuu vain muottiharkkojen väliin tulevalla kiinnityslaastilla. (HUOM. Tämä ratkaisu ei sovellu maanpaineseinäksi) Muottiharkkoseinä voidaan raudoittaa vaakasekä pystysuuntaan. Vaakateräkset asennetaan kerroksittain harkossa olevaan uraan kutistumista vastaanottamaan. Pystyteräkset asetetaan mahdollisimman lähelle rakenteen ulkopintoja. Terästen sijoittelussa on huomioitava betonipeite, joka määräytyy RakMK B4 taulukko 4.2 sekä lisäksi alla olevan kuvan 1 vaatimusten mukaisesti. Taulukko 1. Betonin lujuusarvot Betonin lujuusluokka harkko paikallavalubetoni Puristuslujuus ominaislujuus laskentalujuus Vetolujuus ominaislujuus laskentalujuus Kimmokerroin f ck = 0,6*K f cd f ctk =α*k 2/3 f ctd K30-2 (C25/30) K35-2 (C25/30) 21,0 [MN/m2] 10,5 [MN/m2] 1,60 MPa 0,80 MPa E c = 5000*k*?K MPa Varmuuskerroin c 2,0 Taulukon merkinnät: K = betonin nimellislujuus [MN/m 2 ] α = kerroin (tavallisesti käytetään 0,15 RakMK B9) k = kerroin (normaalibetonille =1) Kuva 1. Pysty- ja vaakatankojen sijoittaminen rakenteeseen
8 8 Taulukko 2. Betoniraudoituksen lujuusarvot 3.3 Routaeristäminen Raudoitus A 500 HW Ominaislujuus f yk 500 Mpa Laskentalujuus f yd 417 Mpa Kimmokerroin E s Mpa Varmuuskerroin s 1, Yleistä Taulukko 3. Täyttömaan ja perusmaan ominaisuudet Täyttömaa Hiekka tai sora Kitkakulma 35 Tilavuuspaino maa = 19 kn/m 3 Perusmaa Hiekka Sallittu pohjapaine sall? 100 kn/m 2 Perustukset ovat rakenteena rakennuksen tärkein osa. Siksi perustukset toteutetaan niin, ettei jäätymisrintama ulotu pakkaskauden aikana anturoiden alapinnan tasolle. Tukimuurin täyttöaineksen tulee olla routimatonta, jotta taustatäytön jäätyminen ei aiheuttaisi muuriin routapainetta. Oheisesta kuvasta 2 nähdään, miten syvällä Suomessa routa vaikuttaa. Näin ollen näissä maastoissa käytännössä lähes aina tarvitaan routaeristettä. Pintakuorma q = 1,5 2,5 kn/m2 Kuva 2. Suomessa esiintyvä roudan syvyys ja pakkasmäärät kerran 50 vuodessa toistuvana
9 9 Tämä ko. rakenne luokitellaan kylmäksi rakenteeksi. Anturan alle tulevan rakenteen ratkaisee perusmaan routivuus. Soraa tarvitaan vähintään mm tiivistettynä kerroksena. Perusmaan ollessa erittäin routivaa, perustusten alle kannattaa laittaa puristusta kestävä eristelevy, mikä on yleisesti aina suositeltavaa Suomen olosuhteissa. Routaeristyksen mitoitus tapahtuu CEN/ISO standardin mukaisesti. Eristysmäärään vaikuttaa ilmasto-olosuhteen (paikkakunnan) lisäksi myös perustamissyvyys, mikä lisää rakenteen varmuutta. Routaeriste sijoitetaan anturan alle sekä riittävän leveälle alueelle rakenteen ulkopuolelle. Laitetaan vähintään 500 mm anturan molemmille puolille, riippuen paikkakunnasta. Rakenteen varmistamiseksi suositeltavaa on kuitenkin pistää huomattavasti enemmän. On myös syytä huomioida, että perustuksen alle tuleva eristelevyn puristuslujuuden on oltava riittävän suuri, jotta vältetään rakenteen haitalliset painumat ja muut vauriot. Routasuojaus tulee mitoittaa kerran 50 vuodessa esiintyvän pakkasmäärän mukaan. Näin routasuojauksesta tulee riittävän paksu kestämään rasitukset. mitoiteta tukimuurissa. Siksi tukimuurin taustatäyttö on tehtävä vettäläpäiseväksi sekä lisäksi tukimuurin alaosaan tehdään aukkoja mahdollista veden poistumista varten. Tarvittaessa on varmistettava rakenteen toimivuus salaojituksella Routasuojauksen mitoitus Routasuojauksen paksuuden pystyy itse helposti myös laskemaan ThermiSolin laskentaohjelmalla. Kyseinen ohjelma löytyy Thermisolin Internet-sivulta osoitteessa Suomi on jaettu pakkasmäärävyöhykkeisiin, jotka näkyvät kuvassa 3. Kun kyseessä on rakenne, joka ei saa vaurioitua roudan liikkeistä, käytetään pakkasmäärinä kuvan 3 arvoja. Pakkasmäärävyöhykkeet on esitettynä I-, II-, ja III-vyöhykkeellä. Huomaa, että aita kylmänä rakenteena on erityisen arka pakkasen aiheuttamille ongelmille maaperässä. Tukimuurin taustan täyttöaineksen tulee olla myös routimatonta, jotta ei muuriin aiheutuisi routapainetta. Vedenpainetta ei yleensä
10 10 Kylmien rakenteiden routaeristyksen lämmönvastus (m 2 K/W) määritetään taulukon 4 avulla. Taulukko 4. Kylmän rakenteen perustuksen routaeristeeltä vaadittava lämmönvastus Routaeristeen alla oleva routimaton maakerros Routaeristeen lämmönvastus (m 2 K/W) Ilmastovyöhyke I II III 0,2 m 2,8 (4,5) 0,4 m 2,2 3,8 0,6 m 1,6 2,9 (5,0) 0,8 m 1,3 2,2 3,8 1,0 m 1,0 1,7 2,8 *) perustamissyvyyttä suurennettava Yleensä perustamissyvyyden suurentaminen kannattavampaa *) *) Kuva 3. Routasuojauksen ilmastovyöhykkeet. 3.4 Maanpaine Maanpaineella tarkoitetaan maamassan oman tilavuuspainon tai ulkoisen kuormituksen synnyttämää painetta maassa. Ulkoisena kuormituksena voidaan pitää maan päällä olevaa pintakuormaa. Maanpainekuormista lisää löytyy RakMK B9 kohdasta Mikäli aita toimii myös tukimuurina tukemassa maata, tulee ottaa huomioon maanpaine. Maanpaineseinä tehdään pelkillä muottiharkoilla yhtenäiseksi rakenteeksi, jolloin pilarit tehdään tukimuurin päälle terästolpista aitaelementin mukaisesti.
11 11 Tässä tapauksessa, koska rakenne on siirtymätön (liikkumaton), vaikuttaa maanpaine tukirakenteeseen lepopaineena ja merkitään symbolilla p o [MN/m 2 ]. Lepopaineen oletetaan vaikuttavan vaakasuoraan. Lepopainekerroin saadaan yhtälöstä 1. (1) Kuvan 4 tapauksen lepopaineen suuruus lasketaan kaavasta (2). ( ) (2) missä K o = lepopainekerroin p o = lepopaine syvyydestä z = rakenteen korkeus q = tasainen pintakuorma maanpinnalla Kuva 4. Lepopainejakautuma tasaisesta pintakuormasta ja maan omasta painosta. Mikäli maanpinta on kalteva tukimuurin takana, käytetään maanpainelukuna K oβ kaavasta (3). ( ) (3) β = maanpinnan kaltevuuskulma vaakatasoon nähden Tällöin lepopaineen suuruus lasketaan kaavasta (4) ja tapaus on kuvan 5 kaltainen. ( )( β ) (4) missä p o = lepopaine syvyydestä z = rakenteen korkeus q = tasainen pintakuorma maanpinnalla

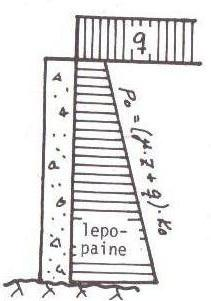

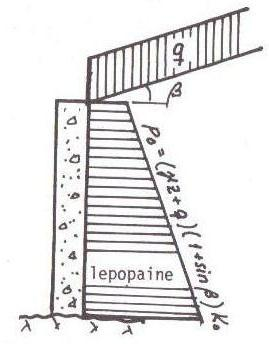

12 12 β = maanpinnan kaltevuuskulma vaakatasoon nähden ma). g q r- Pohjarakennusohjeet löytyvät RIL taulukosta 6. Kaatumisvarmuutta tarkasteltaessa käytetään varmuuskerrointa 1,5 takaamaan rakenteelle riittävä kokonaisvarmuus. Maanpainekuorma tukimuurin yläreunassa lasketaan kaavasta (5). Kuva 5. Lepopaine maanpinnan ollessa kalteva., koska seinäkitkakulmaa ei muodostu seinän ja maan välille. Tällöin lepopaineen maanpaineluku K o = 1-sin0 = 1. Tämä yksinkertaistaa tekijän K o = 1 jäädessä täten tarpeettomaksi. Lepopainetta on myös kokeellisesti tutkittu. Maanpaineluku riippuu maan laadusta ja tiiveydestä. Yleisesti näiden mittausten perusteella voidaan sanoa, että kitkamaassa (routimaton maa-aines) maanpaineluku K o liikkuu 0,4 0,6 ja koheesiomaassa 0,5 0,7 välissä. Maanpaine aiheuttaa rakenteeseen taivutusta. Taivutusmomenttia laskettaessa anturalle ja tukimuurille, maanpainolle käytetään osa- (5) missä k a = maanpainekertoimen ominaisarvo q = pintakuorma Vastaavasti maanpainekuorma tukimuurin alareunassa sekä anturan yläreunassa saadaan kaavasta (6). ä (6) missä = maan painosta aiheutuva maanpaineen laskenta-arvo = pintakuormasta ja koheesiomaassa aiheutuva maanpaineen laskenta-arvo maa = maan tiheys H täyttö = täyttökorkeus
13 Anturan taivutus- ja leikkauskestävyys Anturan päällä oleva maan paino otetaan huomioon anturan taivutus- ja leikkauskestävyyttä laskettaessa. Maan päälle oletetaan pintakuormaksi q = 2,5 kn/m 2. Osavarmuusg q Mitoittava taivutusmomentti seinän takapinnassa saadaan kaavasta (7). ( ä ) ( ) (7) Mitoittava leikkausvoima on d ant etäisyydellä Kuva 6. Maanpaineen aiheuttamat kuormat ja mittakäsitteitä. Rakenteen toiminnan kannalta mitoittavat kohdat ovat: Anturan taivutuskestävyys anturan seinästä, mikä saadaan kaavasta (8). Leikkauskestävyys lasketaan RakMK B4 mukaisesti. ( ä ) ( ) (8) päällä olevasta maanpainosta, mikä lasketaan muurin ja anturan liitoskohdassa Rakenteen kaatuminen ja liukuminen vaakasuuntaisesta maanpaineesta Muurin kestävyys vaakasuuntaiselle maanpaineelle
14 Rakenteen kaatuminen ja liukuminen (11) Anturan alapinnan tasossa oleva taivutusmomentti pyrkii kaatamaan rakennetta maanpaineen aiheuttamasta pohjapaineen resultantin vaakapisteen ympäri. Momentteja aiheuttaa rakenteeseen kaatava momentti M kaat sekä anturan päällä olevan maan painon momentti M pyst vaikutuspisteen suhteen. Kaatumisen kokonaisvarmuus on vähintään 1,5. Tällöin ehtona on kaava (9). On kuitenkin huomattava, että momentit lasketaan ominaisarvojen perusteella, jolloin osavarmuuskertoimia ei oteta huomioon. missä G muu = tukimuurin paino e muu =, seinän painon resultantti G ant = anturan paino e ant =, anturan painon resultantti G maa = anturan päällä oleva maan paino e maa =, maan painon resultantti Pohjapainetta N g syntyy pystykuormista. Kuormien jakautumispituus anturan leveyssuunnassa saadaan kaavasta (12). (9) Pohjapaineen vaikutuspisteen suhteen rakennetta kaatava momentti kaavasta (10). ( ä ) ( ä ) (10) Vastaavasti pohjapaineen vaikutuspisteen suhteen rakennetta pystyssä pitävä momentti saadaan kaavasta (11). (12) sall on maaperän sallittu pohjapaine. Liukumisvarmuustarkastelulla osoitetaan, että rakenteella on riittävä varmuus liukumista vastaan. Riittävä varmuus saavutetaan, kun kitkakertoimella kerrottujen pystykuormien summa on vähintään 1,5-kertainen vaakakuormiin nähden kaava (13). (13) Anturan ja maan välinen kitkavoima saadaan kaavasta (14).
15 15 k b = tartuntakerroin harjateräkselle ( ) (14) = kitkakerroin anturan ja maan välillä (0,5) Maanpaineen resultantti voidaan laskea kaavasta (15), ( ä ) ( ä ) (15) (1,7) l b = ankkurointipituus f yd = raudoituksen laskentalujuus (ks. taulukko 2) f ctd = betonin laskentalujuus (ks. taulukko 1) = terästangon halkaisija Muurin kestävyys maanpaineelle Vaakasuuntaiselle maanpaineelle kestävyys lasketaan anturan ja muurin liitoskohdassa. Muurin alareunaan syntyvä momentti lasketaan kaavasta (16). ä Muurin puristuskestävyys kaavasta (17). ä (16) (17) Taivutuskapasiteetti muurin alareunassa saadaan täten kaavasta (19). ( ) ( ) (19) missä 0,9 (omalle painolle käytettävä varmuuskerroin) h ef = muurin tehollinen paksuus d = muurin poikkileikkauksen tehollinen korkeus Leikkausvoima saadaan kaavasta (20). Se saadaan d:n etäisyydeltä muurin alareunasta. Muurin raudoituksen vetovoima (18). (18) ( ä ) ( ä ) (20) missä A s = teräsmäärä (vetoraudoituksen poikkileikkausala) [mm 2 /m] Muurin leikkauskapasiteetti lasketaan kaavasta (21). Kaava löytyy RakMK B9 sovelletusti.
16 16 ( ) (21) Halkeaman leveys momentille käyttötilassa (ilman varmuuskertoimia) muurissa saadaan kaavasta (22). ä ä (22) 3.5 Minimiraudoitus Maanpaineseinä lasketaan kahteen suuntaan raudoitettuna. Pystyraudoituksena käytetään anturasta nousevia pystyhakoja. Oheisesta Halkeaman ominaisleveys lasketaan kaavasta (23). Se tulee RakMK B4 mukaan. taulukosta 5 nähdään vähimmäisraudoituksen määrät MH200 muottiharkolle. Raudoituksen teräslaatuna käytetään A500 HW. (23) missä E s = raudoituksen kimmokerroin (ks. taulukko 2) s r = harjateräksen tankoväli Halkeaman ominaisleveys w k 0,3 mm. Raudoituksen sallittu jännitys saadaan kaavasta (24). (24) Taulukko 5. Vähimmäisraudoituksia. Vaakakuormitettu, raudoitettu seinä Pystykuormitettu, vetoraudoitettu seinä Kutistumasta aiheutuvan halkeilun rajoittamiseksi MH-200 A smin (mm 2 /m) 200 Pystyraudoitus A s (mm 2 /m) Vaakaraudoitus A s (mm 2 /m) φ 8 k φ 10 k A smin (mm 2 /m) 133 Pystyraudoitus A s (mm 2 /m) Vaakaraudoitus As (mm2/m) φ 8 k φ 8 k 400 mol. pinn
17 Mitoitustaulukoita Arvot ovat ohjeellisia. Rakennesuunnittelija määrää tarvittaessa tarkemmat arvot kohdekohtaisesti. Taulukko 6. Valettavan LammiAidan raudoitus (A500 HW), Muurin korkeus H [mm] Korkeus H ant [mm] Antura K25 Leveys B ant [mm] Raudoitus alapinta Pohjapaine r [kn/m 2 ] φ φ φ φ φ φ φ φ φ 8 52 Täyttökorkeus H [mm] Tartunnat anturasta Muuri Raudoitus vaaka φ 8 k400 2 φ 8 k φ 8 k400 2 φ 8 k φ 8 k400 2 φ 8 k φ 8 k400 2 φ 8 k φ 10 k400 2 φ 8 k φ 10 k400 2 φ 8 k φ 12 k400 2 φ 8 k φ 12 k400 2 φ 8 k φ 12 k400 2 φ 8 k400 Raudoitus maanpainesei nä vaaka + pysty Pilari Raudoitus 2 φ 8 k φ 8 k300 2 φ 8 2 φ 8 k φ 8 k300 2 φ 8 2 φ 8 k φ 8 k300 4 φ 8 2 φ 8 k φ 8 + Haat φ 2 φ 10 k300 6 k200 2 φ 8 k φ 8 + Haat φ 2 φ 10 k300 6 k200 2 φ 8 k φ 8 + Haat φ 2 φ 10 k300 6 k200 2 φ 8 k φ 10 + Haat 2 φ 12 k300 φ 6 k200 2 φ 8 k φ 10 + Haat 2 φ 12 k300 φ 6 k200 2 φ 8 k φ 10 + Haat 2 φ 12 k300 φ 6 k200
18 18 Ankkurointipituudet harjateräkselle: 8mm l b = 750 mm 10mm l b = 950 mm 12mm l b = 1100 mm Kuva 7. Raudoituskuva käsitteineen. LammiTassu rakennesuunnitelman mukaisesti.
19 19 4. MITTAJÄRJESTELMÄ 4.1 Moduulit LammiAita-suunnittelussa käytetään moduulimitoitusta. Pystysuunnassa käytetään 2Mmoduulia. Vaakasuunnassa alamuuri noudattaa myös 2M moduulia. Aitajärjestelmä ja kivien koko määräävät yhdessä järjestelmän mittamaailman. 4.2 Labyrinth ja Wave Valittavana on 580 mm, 1180 mm ja 2380 mm aitaelementit malleissa Labyrinth ja Wave. Aitaelementtien korkeus on 900 mm. Aitaelementit asennetaan pilarikivien pintaan propattavien kiinnityslaippojen varaan (koko 197x55x6 mm). Lisäkuvaus aitamallien Labyrinth ja Wave mitoituksesta löytyy taulukosta 7. Taulukko 7. Pilariväli Labyrinth ja Wave aitaelementtien kanssa betonipilarin pinnasta pintaan (ilman pinnoitusta) Terä- pituus mm rä- sosan Rappauspinnoite Luonnonkivi Black Luonnonkivi Dark Alamuurin mitoitus tehdään muottiharkkomittojen mukaisesti. Alamuurin pituus voi olla aitalementeillä Labyrinth ja Wave 2400 mm, 1200 mm ja 600 mm alamuurin päästä päähän. Nämä mitat on tuettu luonnonkivien mitoituksessa. Näitä mittoja toteuttamalla verhous onnistuu mahdollisimman vaivattomasti minimoiden verhouskivien leikkaustarpeen. Alamuurin korkeus on vapaasti valittavissa kohteen korkeuserojen ja asiakkaan mieltymysten mukaisesti. Hyvänä peruslähtökohtana voidaan pitää maan päälle näkyväksi osaksi jäävää 400 mm korkuista osaa ja maan alle jäävää myös 400 mm korkuista osaa. Alle tulevan anturan kanssa tällöin perustussyvyydeksi jää 600 mm. Näin aidan kokonaiskorkeudeksi saadaan 800 mm alamuurin osalta ja 1800 mm pilarin osalta ( + verhoukset) Kun rakenteeseen ei kohdistu maanpainetta, pilareita ja alamuuria ei valeta toisiinsa täysin kiinni, vaan jätetään liikuntavara rakenteiden väliin. Tämä liikuntavara myös helpottaa luonnonkiviverhouksen siistiä kiinnittämistä. Antura tehdään yhtenäiseksi koko aidan mitalle erilaisten liikkumisten minimoimiseksi.
20 Dice Aitamallissa Dice aitaelementtien pituudet ovat vastaavasti 580 mm, 1240 mm ja 1900 mm. Aitamalli Dice noudattaa mitoituksessa vaakasuunnassa poikkeuksellisesti 330 mm moduulia, joka on ominainen LammiMuurille. Aitamalli Dice onkin ensisijaisesti tarkoitettu LammiMuurin päälle putoamissuojaukseen. Aitamalli Dice sisältää myös erillisen terästolpan, jolloin kivipilaria ei tarvita ollenkaan. Käytettäessä kivipilareita ja alamuuria aitamalli Dicen yhteydessä tulee huomata, että alamuuri ei noudata moduulimitoitusta ja alamuuri pinnoitettaessa luonnonkivellä näiden leikkaustarve lisääntyy. Lisäkuvaus aitamallin Dice mitoituksesta löytyy taulukosta 8. Taulukko 8. Pilariväli Dice aitaelementtien kanssa pilarin pinnasta pintaan (mm). Aidan Terästolppa Luonnonkivi Black kivi Dark Luonnon- pituus mm Kiinnitysosien hahlojen liikkumavara antaa hieman asennusvaraa. Aidat kiinnitetään teräspilareihin pulttiliitoksin. Kiinnityslaipat tarvitaan betonipintaan aitaa kiinnitettäessä. Aita kiinnitetään kiinnityslaippoihin pulttiliitoksin. Terästolpan koko on 80x80 mm ja pituus 1450 mm. Alapäästään tolppa valetaan kiinni alle olevaan betonirakenteeseen siten, että 250 mm tolpan alapäästä kiinnittyy betonivaluun. Tolpassa kiinteänä oleva mansetti viimeistelee tolpan juuren ulkonäön. Terästolppa valetaan lopuksi kokonaan täyteen betonimassaa, joka antaa myös tarvittavan suojauksen ruostetta vastaan pilarin sisäpinnalle sekä kiinnittää tolppahatun. Merkittävän maanpaineen kohdistuessa rakenteeseen ja maanpinnan korkeuserojen ollessa suuri tehdään antura ja tukimuuri yhtenäisenä (kuva 7) ja betonipilarit korvataan teräspilareilla. Tällöin tulee kaidejärjestelmäksi valita aitamalli Dice, joka soveltuu myös putoamissuojaukseen. Tämän aidan kokonaiskorkeus on 1200 mm. 4.4 Käyntiportit ja ajoportit Järjestelmään kuuluvat myös käyntiportit sekä ajoportit malleissa Wave ja Dice. Perusmitta pilarin betonipinnasta betonipintaan on 3670 mm ajoporteilla ja 1040 mm käyntiportilla. Portin pilariin kiinnitettävän selkäraudan korkeus on 1200 mm, joten pilariin on varattava pituutta vähintään tämän verran.
21 21 Kuva 8. LammiAidan periaatekuva. Lammi- Tassu anturaan rakennesuunnitelman mukaan. Aitamallit Labyrinth ja Wave. Alamuurin korkeus on valittavissa kohteen mukaan kuitenkin perustamisen minimisyvyys huomioiden.
22 22 Kuva 9. LammiAidan leikkauskuva maanpainetta vasten rakenteen toimiessa tällöin myös tukimuurina. Aitamalli on Dice. Kivipilarit on korvattu yhtenäisellä muottiharkkorakenteella ja aidan kiinnittämiseen käytetään alapäästään rakenteeseen valettavaa teräspilaria. Maanpainemitoitus taulukon 6 mukaisesti.
23 23 5. MATERIAALIT 5.1 Muottiharkko Muottiharkkona käytetään MH200. Haluttaessa hoikempi alamuuri voidaan käyttää myös MH150 harkkoa. Tällöin maanpainetaulukointi ei ole voimassa. Tarkemmat materiaaliominaisuudet löytyvät sivulta Kaidejärjestelmä LammiAidassa voidaan käyttää erilaisia kaidejärjestelmiä. Kaidejärjestelmän pilariväliksi on valittavissa useita eri vaihtoehtoja kohteen tarpeiden mukaan. Aitamalleissa Labyrinth ja Wave elementtien pituudet ovat 580 mm, 1280 mm ja 2380 mm. Elementtien korkeudet ovat 900 mm. Pilariharkkoina voi olla koot PH250 tai PH400, jolloin pilarin vapaa korkeus tulee olla vähintään 1000 mm. Aitamallissa Dice elementtien pituudet ovat 580 mm, 1240 mm ja 1900 mm. Elementtien korkeudet ovat 1100 mm. Järjestelmän osana toimiva teräspilari on kokoa 80x80 mm ja sen Kuva 10. Muottiharkko 5.2 Pilarit Aidan pilareissa suositellaan käytettävän PH250 tai PH400 muottiharkkoa. Tarkemmat materiaaliominaisuudet löytyvät sivulta 3. korkeus 1450 mm. Myös 300 mm porrastukseen soveltuva pilarivaihtoehto on mukana valikoimassa. Tällöin pilarin kokonaiskorkeus on 1750 mm. 5.4 Pintavaihtoehdot Pintavaihtoehtona voidaan käyttää luonnonkivi- tai rappauspintaa. Luonnonkivi asennetaan muottiharkkoon siihen sopeutuvalla liimalaastilla valmistajan ohjeiden mukaisesti. Luonnonkivimahdollisuuksia on kahdenlaisia Kuva 11. Pilariharkko pinnaltaan elävä Dark ja virtaviivaisempi Black.

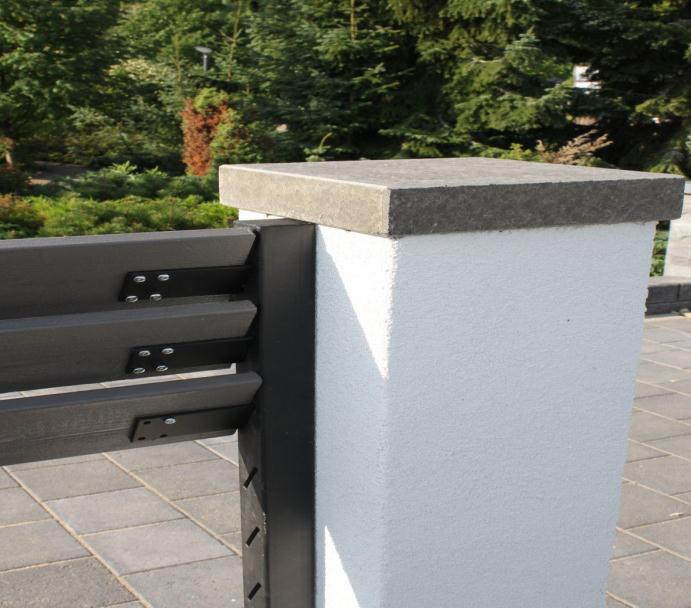

24 24 Rappauspinta tehdään laastivalmistajan ohjeiden mukaisesti. HUOM. Mikäli pilariharkkona käytetään PH250 (250x250x200mm), tällöin on ainoana julkisivuvaihtoehtona rappauspinta. Tähänkin vaihtoehtoon löytyy kuitenkin tolppahattu mallia Black (280x280x60). Luonnonkivet on mitoitettu valmiiksi PH400 pilarikivien ympärille, 600 mm, 1200 mm ja 2400 mm alamuureihin sekä pystypinnoille että alamuurin kanneksi. Alamuurin kannen paksuus 30 mm ja leveys 250 mm, joten se suojaa alamuuria päältäpäin ja antaa tasapainoisen ulkonäön. Pilarihattujen koot ovat 550x550x70 (PH400 kanssa) sekä 280x280x60 (PH250 kanssa). HUOM! Luonnonkivi Dark on käsin hakattu ja sisältää vaihtelua varsinkin paksuussuunnassa. Pinnoitustyötä tehtäessä on varauduttava joka tapauksessa kiven leikkaamiseen paikalleen sovittamiseksi. proppaamalla kiinnitettävää teräspilaria. Teräspilarin mukana toimitetaan kulmarauta, jonka avulla teräspilari voidaan propata alustaansa. Teräspilarin läpi pujotetaan toimituksen mukana tuleva lattateräs, jossa on ruuvien rei ät valmiina. Puuosat kiinnitetään teräsosiin ruuviliitoksin (8 kpl ruuveja per lauta). Lautoja voi laittaa oman maun mukaisen määrän päällekkäin peittotarpeesta riippuen maksimissaan kymmenen lautaa. Puuruuvit ja laudat eivät sisälly toimitukseen. Pilarivälin mitoittavana tekijänä on valitun puumateriaalin dimensiot ja laatu. Yli 2,5 m pitkiä jännevälejä ei tässäkään tapauksessa kannata suosia, joten pilarivälien mitoituksessa voidaan esimerkiksi käyttää taulukon seitsemän arvoja (taulukko 7). Puuosat leikataan paikan päällä tai tilataan kiinteiden osien mitoituksen varmistuttua työmaalla teräsosien kiinnittämisen jälkeen. Lammin Betoni ei toimita puuosia. 5.5 Puuosat LammiAidassa LammiAitaan on saatavissa myös teräsaidan tilalle vaakarakenteinen puuaita. Tarvittavat teräksiset kiinnitysosat kuuluvat järjestelmään. Vaihtoehtoina voidaan käyttää kivipilariin kiinnitettävää tai itsestään alustaan Kuva 12 Puuosien kiinnitys rapattuun pilariin.
25 25 6. PUTOAMISSUOJA LammiAitaa voidaan käyttää putoamissuojana. Tällöin valitaan turvallisuusmääräykset RakMK F2 täyttävä kaideelementtivaihtoehto. Nämä vaatimukset täyttää aitamalli Dice.
