1 W11000 Digitaaliprojektori Käyttöohje

2 Takuu ja tekijänoikeustiedot Rajoitettu takuu BenQ takaa tämän tuotteen sen varalta, että sen materiaaleissa ja työn jäljessä ilmenee vikoja normaalissa käytössä ja säilytyksessä. Todiste hankinta-ajankohdasta pyydetään kaikissa takuuvaatimuksissa. Jos tuotteen havaitaan olevan viallinen takuuajan sisällä, BenQ:n ainoa velvoite ja ainoa korvauksesi on viallisten osien vaihto (työt mukaan lukien). Takuuhuollon saamiseksi ilmoita vioista laitteen myyjälle, jolta hankit tuotteen. Tärkeää: Yllä oleva takuu voi mitätöityä, jos asiakas ei käytä tuotetta BenQ:n kirjallisten ohjeiden mukaisesti, erityisesti ympäröivän kosteuden tulee olla 10%-90% välillä ja lämpötilan 0 C ja 35 C, korkeuden alle 4920 jalkaa ja välttäen käyttöä pölyisissä ympäristöissä. Tämä takuu tarjoaa sinulle erityisiä laillisia oikeuksia, ja sinulla voi olla muita oikeuksia, jotka vaihtelevat maasta riippuen. Lisätietoja osoitteesta Copyright Copyright 2016 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista. *DLP ja Digital Micromirror Device (DMD) ovat Texas Instrumentsin tavaramerkkejä. Muut tavaramerkit ovat kunkin yrityksen tai organisaation omistamia. Patentit Mene osoitteeseen ja lue tarkempia tietoja BenQ:n projektorin patentin kattavuudesta. 2 Takuu ja tekijänoikeustiedot

3 Sisällysluettelo Takuu ja tekijänoikeustiedot... 2 Tärkeitä turvallisuusohjeita... 4 Johdanto... 7 Paketin sisältö... 7 Projektorin ulkonäkymä... 8 Ohjaimet ja toiminnot... 9 Projektorin sijoittaminen paikalleen Sijainnin valinta...11 Halutun kuvan koon saaminen Projektorin asennus Projektorin paikan säätäminen Projisoidun kuvan säätäminen Liitäntä Käyttö Projektorin käynnistys...18 Valikoiden käyttö Projektorin lukitseminen Tulosignaalin kytkeminen...22 Projektorin sammutus Virran suora sammutus...23 Valikon käyttö KUVA valikko...24 NÄYTÄ valikko ASENNUS valikko...28 JÄRJESTELMÄN ASETUS: PERUS valikko...29 JÄRJESTELMÄN ASETUS: KEHITTYNYT valikko...30 TIETOJA valikko...31 Huolto Projektorin hoito...32 Tietoja lampusta Vianetsintä Tekniset tiedot Projektorin tiedot...41 Mitat...42 Ajastuskaavio Sisällysluettelo 3

4 Tärkeitä turvallisuusohjeita Projektorisi on suunniteltu ja testattu uusimpien tietoteknisten laitteiden turvallisuusstandardien mukaisesti. Varmistaaksesi tuotteen turvallisen käytön, on kuitenkin tärkeää, että noudatat tässä ohjeessa olevia sekä tuotteeseen merkittyjä ohjeita. 1. Lue tämä käyttöohje ennen projektorin käyttöä. Säilytä se tulevaa käyttöä varten. 2. Älä katso suoraan projektorin linssiin käytön aikana. Voimakas valonsäde saattaa vahingoittaa silmiä. 6. Joissakin maissa syöttöjännite EI OLE vakaa. Tämä projektori on suunniteltu toimimaan turvallisesti, kun verkkojännite on VAC, mutta häiriöitä saattaa tulla, jos ±10 V sähkökatkoksia tai syöksyaaltoja. Alueilla, joilla verkkojännite saattaa heilahdella tai katketa, suositellaan, että kytket projektorin jännitestabilisaattorin, syöksyaaltosuojaimen tai katkottoman teholähteen (UPS) kautta. 3. Käänny huoltoasioissa pätevän huoltoammattilaisen puoleen. 7. Älä tuki projisointilinssiä millään esineillä, kun projektori on käytössä, koska tämä voi saada esineen kuumenemaan ja epämuodostumaan, tai jopa aiheuttamaan tulipalon. Sammuta lamppu väliaikaisesti, käytä tyhjää toimintoa. 4. Avaa aina linssin suljin (jos sellainen on) tai poista linssin suoja (jos sellainen on), kun projektorin lamppu on päällä. 5. Lamppu kuumenee äärimmäisen kuumaksi käytön aikana. Anna projektorin jäähtyä n. 45 minuuttia ennen kuin poistat lampun vaihtoa varten. 8. Älä käytä projektorin lamppua yli sen käyttöiän. Lamppujen käyttäminen niiden nimelliskestoiän yli saattaa joskus johtaa niiden rikkoutumiseen. 4 Tärkeitä turvallisuusohjeita

5 9. Älä koskaan vaihda lampun kokoonpanoa tai mitään sähkökomponentteja, ellei projektoria ole irrotettu. 13. Aseta projektori aina tasaiselle vaakapinnalle käytön aikana. - Älä käytä, jos laite on kallistunut yli 10 asteen kulmaan vasemmalta oikealle, tai yli 15 asteen kulmassa edestä taakse. Projektorin käyttäminen silloin, kun se ei ole täysin vaakatasossa, saattaa aiheuttaa lampun toimintahäiriön tai vioittumisen. 10. Älä laita tätä tuotetta epävakaaseen kärryyn, jalustalle tai pöydälle. Laite voi pudota, ja aiheuttaa vakavia vaurioita. 14. Älä säilytä projektoria pystysuunnassa. Se voi aiheuttaa projektorin putoamisen, aiheuttaa vamman tai vaurion. 11. Älä yritä purkaa tätä projektoria. Sen sisällä on vaarallisia jännitteitä, jotka voivat aiheuttaa kuoleman, jos kosketat jännitteisiä osia. Ainoa käyttäjän huollettava osa on lamppu, jossa on sen oma irrotettava kansi. Älä poista muita suojuksia missään tapauksissa. Toimita huollettavaksi vain sopivan koulutuksen saaneille, ammattihenkilöille. 15. Älä astu projektorin päälle tai aseta sen päälle mitään esineitä. Todennäköisen projektorin fyysisen vaurion lisäksi se voi johtaa myös onnettomuuksiin ja vammoihin. 12. Älä tuki ilmanvaihtoreikiä. - Älä aseta projektoria peitolle, petivaatteille tai muille pehmeille pinnoille. - Älä peitä projektoria millään esineellä. - Älä aseta mitään syttyvää projektorin lähelle. 16. Kun projektori on käytössä, voit aistia kuumennutta ilmaa ja tuoksua ilmanvaihtoritilästä. Se on normaali ilmiö, eikä vika tuotteessa. Jos ilmanvaihtoaukot ovat pahasti estettyjä, projektorin sisäinen ylikuumeneminen voi aiheuttaa tulipalon. Tärkeitä turvallisuusohjeita 5

6 17. Älä aseta nesteitä projektorin lähelle tai sen päälle. Projektoriin joutuneet nesteet voivat aiheuttaa sen vikaantumisen. Jos projektori kastuu, irrota se virtalähteestä ja ota BenQ:iin projektorin korjausta varten. 20. Älä aseta projektoria mihinkään seuraavista ympäristöistä. - Huonosti ilmastoituun tai suljettuun tilaan. Projektorin ja seinien välissä täytyy olla vähintään 50 cm tilaa ja ilman tulee virrata vapaasti sen ympärillä. - Paikkoihin, joissa lämpötilat voivat nousta äärimmäisen korkeiksi, kuten auton sisälle kaikkien ikkunoiden ollessa suljettuina. - Paikat, missä liiallinen kosteus, pöly, tai tupakansavu voi pilata optisia komponentteja, lyhentäen kestoikää ja himmentäen kuvaa. 18. Tämä projektori pystyy näyttämää käännettyjä kuvia kattoasennukselle. - Lähelle palohälyttimiä. - Paikkoihin, joissa ympäröivä lämpötila on yli 40 C / 104 F. - Paikkoihin, jotka ovat yli 3000 m (10000 jalkaa) korkealla. 19. Tämä laite täytyy maadoittaa m (10000 jalkaa) 0 m (0 jalkaa) Hg - Lamppu sisältää elohopeaa. Hävitä se ympäristömääräysten mukaisesti. Katso web-sivulta 6 Tärkeitä turvallisuusohjeita

7 Quick Start Guide Johdanto Paketin sisältö Pura paketti huolellisesti ja tarkista, että sinulla on alla olevat tarvikkeet. Jos jokin näistä puuttuu, ota yhteyttä hankintapaikkaan. Normaalit lisävarusteet Projektori Kaukosäädin paristoineen Nippusidesarja x 3 Digital Projector Pikakäynnistysopas Käyttöohje-CD Takuukortti* Virtajohto Toimitetut varusteet ovat alueellesi sopivia, ja ne saattavat poiketa kuvatuista. * Takuukortti toimitetaan vain joillakin alueilla. Kysy lisätietoja myyjältä. Valinnaiset lisävarusteet 1. Varalamppupaketti 2. Kattoasennuksen paketti Kaukosäätimen paristojen vaihto 1. Paina ja liu'uta pois paristokotelon kansi kuvan mukaisesti. 2. Poista vanhat paristot (jos sellaiset on käytössä) ja asenna kaksi AAA-paristoa sisälle. Varmista, että positiiviset ja negatiiviset navat ovat oikein pain kuvan mukaisesti. 3. Liu uta paristokotelon kansi takaisin kunnes se napsahtaa paikoilleen. 3. RS232-kaapeli 4. Anamorfinen linssi Vältä jättämästä kaukosäädintä ja paristoja äärimmäisen kuumiin tiloihin tai kosteaan ympäristöön, kuten keittiöön, kylpyhuoneeseen, saunaan, kasvihuoneeseen tai suljettuun autoon. Vaihda vain saman tyyppiseen tai vastaavaan paristoon valmistajan suositusten mukaisesti. Hävitä käytetyt paristot valmistajan ohjeiden ja alueesi paikallisten säädösten mukaisesti. Älä koskaan heitä paristoja tuleen. Ne voivat räjähtää. Jos paristot ovat kuluneet loppuun, tai et käytä kaukosäädintä pidempään aikaan, poista paristot välttääksesi vahinkoja kaukosäätimelle mahdollisen paristojen vuodon aiheuttamana. Johdanto 7

8 12V TRIGGHER 1 LAN IR IN PC HDMI 1 HDMI 2 USB MINI-B 2 RS-232 HDCP 2.2 Projektorin ulkonäkymä Linssin siirron säätöpainikkeet (VASEN/OIKEA, YLÖS/ALAS) 2. Ilma-aukko (lämpimän ilman poisto) 3. Tarkennusrengas 4. Zoomausrengas 5. Projisointilinssi 6. IR -etäanturi 7. Linssin suojus 8. Lampun suojus 9. POWER (VIRRAN merkkivalo)/temp (LÄMPÖTILAN varoitusvalo)/lamp (LAMPUN merkkivalo) (Ks. Merkkivalot sivulla 38.) 10. Ilma-aukko (jäähdytysilman otto) 11. RJ-45 LAN -tuloliitin 12. IR-IN-liitin Käytettäväksi IR-jatkokaapelin kanssa varmistat paremman signaalin vastaanoton kaukosäätimeltä. 13. RGB (PC)/Komponenttivideo (YPbPr/YCbCr) signaalin tuloliitin 14. HDMI-tuloportti (Versio 2.0) ja sen nippusideaukko 15. HDMI-tuloportti (Versio 1.4a) ja sen nippusideaukko 16. USB Mini-B-portti VDC-lähtöterminaalit Käynnistää ulkoiset laitteet, kuten sähköisen näytön tai valon hallinnan, jne. 18. RS-232 ohjausportti 19. Oven ulkoinen ohjauspaneeli 20. AC-virtaliitin ja sen nippusideaukko 21. Ulkoinen ohjauspaneeli (Ks. Ohjaimet ja toiminnot sivulla 9.) 22. Kensington varkaudenestolukon aukko 23. Säätöjalat 24. Anamorfiset linssinreiät 25. Reiät kattokiinnitystä varten 8 Johdanto

9 12V TRIGGHER LAN IR IN PC HDMI 1 HDMI 2 USB MINI-B 2 RS-232 HDCP Ohjaimet ja toiminnot Projektori & kaukosäädin Kaikki tässä asiakirjassa kuvatut painikkeiden painallukset ovat saatavilla kaukosäätimessä tai projektorissa SOURCE Näyttää lähteen valintapalkin. 2. Nuolipainikkeet (,,, ) Kun ruutunäytön (OSD) valikko on aktiivinen, näitä näppäimiä käytetään suuntanuolina haluttujen valikkokohteiden valinnassa ja säätöjen tekemiseen. 3. BACK Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset. 4. MODE Valitsee käytettävissä olevan kuvan asetustilan. 5. OK Vahvistaa valitun ruutunäytön (OSD) valikon kohteen. 6. MENU Kytkee päälle ruutunäytön (OSD) valikon. 7. I/ VIRTA Vaihtaa projektoria valmiustilan ja päällä-tilan välillä. 8. AUTO Määrittää automaattisesti parhaat kuvien ajoitukset näytetylle kuvalle. 9. ASPECT Valitsee näytön kuvasuhteen. 10. TEST PATTERN Näyttää testikuvion. 11. DEFAULT Nollaa nykyisen toiminnon tehdasasetuksiin. 12. THX Valitse THX kuvatilan, väritilan ja THX Ltd:n sertifioiman kuvatilan. 13. CINEMAMASTER Näyttää CinemaMaster -valikon. Ks. CinemaMaster sivulla 27. Johdanto 9

10 N. +30º N. +30º 14. 3D/INVERT Näppäintoiminnot eivät ole saatavilla tässä mallissa. 15. Kuvalaadun säätönäppäimet (BRIGHT, CONTRAST, DYNAMIC IRIS, COLOR TEMP, COLOR MANAGE, GAMMA, SHARP) Näyttä asetuspalkit säätämistä sopivien kuvanlaatuarvojen säätöjä varten. 16. LIGHT MODE Valitsee sopivan lampun tehon annetuista tiloista. Kaukosäätimen toiminta-alue 17. ECO BLANK Käytetään piilottamaan ruudun kuva. Älä estä projisointilinssiä projisoimasta millään esineillä, kun projektori on käytössä, koska tämä voi saada esineen kuumenemaan ja epämuodostumaan, tai jopa aiheuttamaan tulipalon. 18. KEY LIGHT Kytkee kaukosäätimessä taustavalon päälle muutamaksi sekunniksi. Pidä taustavalo päällä painamalla mitä tahansa muuta näppäintä taustavalon ollessa päällä. Paina näppäintä takaisin sammuttaaksesi taustavalon. Kaukosäädintä täytyy pitää kulmassa, joka on 30 astetta projektorin infrapuna-kaukosäädinantureita kohden, jotta se toimii oikein. Etäisyys kaukosäätimen ja anturien välillä ei saa olla yli 8 metriä (~ 26 jalkaa). Varmista, ettei kaukosäätimen ja projektorin IR-anturin välissä ole esteitä, jotka voisivat estää infrapunasädettä. Projektorin käyttö edestä Projektorin käyttö takaa 10 Johdanto

11 Projektorin sijoittaminen paikalleen Sijainnin valinta Ennen kuin valitset asennuspaikkaa projektorillesi, huomioi seuraavat tekijät: Näytön koko ja paikka Pistorasian paikka Sijainti ja etäisyys projektorin ja muiden laitteidesi välillä Voit asentaa projektorin seuraavilla tavoilla. 1. Eteen pöytä Valitse tämä paikka niin, että projektori on asetettu pöydälle näytön eteen. Tämä on yleisin tapa asettaa projektori nopeaa asennusta ja kannettavuutta varten. 3. Taakse katto Valitse tämä sijainti, jos projektori ripustetaan katosta ylös-alaisin ruudun takaa. Huomaa, että tähän asennukseen vaaditaan erityinen takaprojektiokangas ja BenQ-projektorin kattoasennussarja. 2. Eteen katto Valitse tämä sijainti, jos projektori ripustetaan ylös-alaisin katosta ruudun eteen. Hanki BenQ-projektorin kattoasennusarja kauppiaaltasi kiinnittääksesi projektorin kattoon. 4. Taakse pöytä Valitse tämä sijainti, jos projektori ripustetaan pöydälle ruudun taakse. Huomaa, että erityinen takaprojisointiruutu vaaditaan. Kun olet kytkenyt projektorin päälle, siirry ASENNUS > Projektorin kohta ja paina / valitaksesi asetuksen. Projektorin sijoittaminen paikalleen 11

12 12V TRIGGHER LAN IR IN PC HDMI 1 HDMI 2 USB MINI-B RS-232 HDCP Halutun kuvan koon saaminen Etäisyys projektorin linssistä ruutuun, zoomausasetus ja videoformaattiin vaikuttavat projisoidun kuvan kokoon. Projisointimitat 16:9 Näyttö diagonaalinen Näyttö Linssin keskikohta K L Projisointietäisyys Näytön kuvasuhde on 16:9 ja projisoitu kuva on 16:9 Näytön koko Etäisyys näytöstä (mm) Alin/Korkein Diagonaalinen Min. pituus Max. pituus linssin paikka K (mm) L (mm) Keskiarvo Tuumaa mm (maks. zoomaus) (min. zoomaus) (mm) Esim. jos käytät 120 tuumaista näyttöä, suositeltu projisointietäisyys on 4500 mm. Jos mitattu projisointietäisyys on 520 cm, lähin osuma "Etäisyys näytöstä (mm)" -sarakkeessa on 5250 mm. Kun katsot rivin poikki, näet, että tarvitaan 140'' (n. 3,6 m) ruutu. Kaikki mitat ovat suuripiirteisiä ja voivat vaihdella todellisesta koosta. BenQ suosittelee, että jos aiotaan asentaa projektorin pysyväksi, projisointikoko ja etäisyys testataan fyysisesti käyttämällä projektoria itse paikalla ennen sen asentamista pysyvästi paikalleen, jotta tämän projektorin optiset ominaisuudet saadaan esiin. Tämä auttaa määrittämään tarkan asennuskohdan, joka sopii parhaiten asennuspaikalle. 12 Projektorin sijoittaminen paikalleen

13 Projektorin asennus Jos aiot asentaa projektorin, suosittelemme kovasti, että käytät BenQ:n asianmukaista projektorin asennussarjaa, ja varmistat, että se on varmasti sekä turvallisesti asennettu. Jos käytät muun merkkistä kuin BenQ:n asennussarjaa, on olemassa vaara, että projektori putoaa väärän kiinnityksen vuoksi johtuen väärän paksuisista ja pituisista ruuveista. Ennen projektorin asentamista Voit hankkia BenQ-projektorin asennussarjan samasta paikasta, mistä hankit BenQ-projektorin. BenQ suosittelee, että hankit erillisen Kensington-lukon kanssa yhteensopivan turvakaapelin ja liität sen huolellisesti sekä Kensington-lukon aukkoon projektorissa että asennuskiinnikkeen alustaan. Tämä toimii toisena projektorin pitimenä, jos sen kiinnike irtoa kiinnitystelineestä. Pyydä myyjää asentamaan projektori. Projektorin asentaminen itse voi saada se putoamaan ja johtaa vammoihin. Ryhdy tarvittaviin toimenpiteisiin estääksesi projektoria putoamasta esim. maanjäristyksen aikana. Takuu ei kata vaurioita, jotka johtuvat projektorin asentamisesta muilla kuin BenQ -merkkisten projektorien asennussarjan kiinnikkeillä. Huomioi ympäröivä lämpötila, jossa projektori asennetaan kattoon. Jos käytössä on lämmitin, lämpötila katon ympärillä voi olla odotettua korkeampi. Lue asennussarjan käyttöohjeesta oikea vääntömomentti. Vääntömomentin ylittäminen suositellun alueen yli voi vaurioittaa projektoria ja saada sen putoamaan. Varmista, että virtalähde on sopivalla korkeudella niin, että projektori on helppo sammuttaa. Kattoasennuksen kaavio Kattoasennuksen ruuvi: M4 (Maks. P = 25 mm; Min. P= 20 mm) Yksikkö: mm Projektorin sijoittaminen paikalleen 13

14 LAMP TEMP POWER 1 ruudun korkeus 12V TRIGGHER LAN IR IN PC HDMI 1 HDMI 2 USB MINI-B 2 RS-232 HDCP Projektorin paikan säätäminen Projisointilinssin siirto Linssin siirron hallinta tarjoaa joustavuutta projektorisi asennukseen. Se mahdollistaa projektorin siirtämisen pois ruudun keskeltä. Linssin siirto ilmaistaan prosenttimääränä projisoidun kuvan korkeudesta tai leveydestä. Voit kääntää pyöriä siirtääksesi projisointilinssiä ylös tai alas sallitun alueen sisällä riippuen halutusta kuvan kohdasta. Vaakasijainti 27% 1 ruudun leveys 27% Pystyasento 65% 65% Projisointialue Linssin siirron säätö ei huononna kuvan laatua. 14 Projektorin sijoittaminen paikalleen

15 Projisoidun kuvan säätäminen Projisointikulman säätäminen Jos projektoria ei ole asetettu tasaiselle pinnalle tai valkokangas ja projektori eivät ole kohtisuorassa toisiinsa nähden, projisoidusta kuvasta tulee puolisuunnikkaan näköinen. Voit ruuvata säätöjalkaa hienosäätääksesi vaakakulmaa. Vedä jalka takaisin ruuvaamalla takasäätöjalkaa vastakkaiseen suuntaan. Älä katso linssiin, kun lamppu on päällä. Lampun voimakas valo voi vahingoittaa silmiäsi. Kuvan automaattinen säätö Joissakin tapauksissa voit haluta optimoida kuvan laatua. Tee näin painamalla AUTO. 3 sekunnin aikana sisäänrakennettu älykäs automaattinen säätötoiminto säätää automaattisesti taajuuden ja kellon arvoja parhaan kuvan laadun saamiseksi. Nykyisen tulolähteen tiedot näytetään näytön nurkassa 3 sekunnin ajan. Tämä toiminto on käytettävissä vain silloin, kun PC-signaali (analoginen RGB) on valittuna. Kuvan koon ja selkeyden hienosäätö 1. Säädä projisoitua kuvan kokoa tarvitsemaasi kokoon zoomausrenkaalla. 2. Tarkenna kuvaa pyörittämällä tarkennusrengasta. Projektorin sijoittaminen paikalleen 15

16 Liitäntä Kun liität signaalinlähteen projektoriin, varmista, että: 1. Sammuta kaikki laitteet ennen liitäntöjen tekemistä. 2. Käytä oikeita signaalikaapeleita kullekin lähteelle. 3. Varmista, että kaapelit ovat tiukasti paikoillaan. Kannettava tai pöytäkone A/V-laite VGA HDMI V TRIGGHER LAN IR IN PC HDMI 1 HDMI 2 USB MINI-B 2 RS-232 HDCP RJ-45-kaapeli IR-jatkokaapeli VGA-kaapeli HDMI-kaapeli Yllä esitetyissä liitännöissä jotkut kaapelit eivät tule projektorin mukana (ks. Paketin sisältö sivulla 7). Niitä voidaan ostaa sähköliikkeistä. Liitäntäkuvat ovat vain viitteellisiä. Takaliitäntäjakit projektorille voivat vaihdella projektorimallin mukaan. Monet kannettavat tietokoneet eivät käynnistä ulkoisia videoporttejaan, kun ne liitetään projektoriin. Yleensä näppäinyhdistelmä kuten FN + funktiopainike näyttökuvakkeella kytkee ulkoisen näytön päälle/pois. Paina FN-näppäintä ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavasi ohjeista löytääksesi kannettavasi näppäinyhdistelmän. Jos valittua videokuvaa ei näytetä projektorin käynnistämisen jälkeen ja oikea videolähde on valittu, tarkasta, että videolähdelaite on käynnissä ja toimii oikein. Tarkista myös, että signaalikaapelit ovat oikein kytkettyjä. Kytke projektori videolähdelaitteeseen käyttämällä vain yhtä yllä olevista liitäntämenetelmistä, mutta kussakin on eri laatutason videon ominaisuudet. Päätelaite Kuvan laatu HDMI 1 (Versio 2.0) HDMI 2 (Versio 1.4a) PC Paras Parempi Hyvä 16 Liitäntä

17 Nippusidesarja Nippusidesarja auttaa estämään kaapelin pistoketta putoamaan pois liitäntäportista. Siinä on seuraavat osat. Nippuside Nippusiteen kiinnitin Käytä nippusidesarjaa: 1. Kytke kaapeli oikeaan porttiin projektorissa. Aseta nippusiteen pää nippusiteen aukkoon heti liitäntäportin yläpuolella. Huomaa, että nippusidettä ei voida poistaa reiästä sen jälkeen, kun se on laitettu paikoilleen. Nippusiteen pää 3. Aseta nippusiteen pää nippusiteen kiinnittimeen kuvan mukaisesti. 4. Sulje nippusiteen kiinnitin painamalla sen kielekettä Ota nippusiteen kiinnitin. Avaa lukitusta hieman kytkentäkaapelin ympärille. 5. Liikuta nippusiteen kiinnitintä pitkin nippusidettä kaapelin pistokkeen päähän. 2 5 Nippusiteen asennus on valmis. Liitäntä 17

18 Käyttö Projektorin käynnistys 1. Kytke virtajohto. Kytke virtalähteen kytkin (jos sellainen on). Virran merkkivalo projektorissa palaa oranssina sen jälkeen, kun virta on päällä. 2. Paina on projektorissa tai kaukosäätimessä käynnistääksesi projektorin. Virran merkkivalo välkkyy vihreänä ja jää vihreäksi, kun projektori on päällä. Käynnistysprosessi vie noin 30 sekuntia. Käynnistyksen myöhemmässä vaiheessa käynnistyksen logo tulee esiin. (Jos tarpeen) Kierrä tarkennusrengasta säätääksesi kuvan selkeyttä. 3. Jos tämä on ensimmäinen kerta, kun kytket projektorin päälle, asennusvelho tulee näkyviin ohjaten projektorin asetusten läpi. Jos olet jo tehnyt tämän, ohita tämä vaihe ja siirry seuraavaan vaiheeseen. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikkokohteissa. Käytä OK vahvistaaksesi valitun valikkokohteen. 1. vaihe: Määritä Projektorin kohta. Lisätietoja projektorin sijainnista, katso Sijainnin valinta. 2. vaihe: Määritä OSD Kieli. 3. vaihe: Määritä Autom. lähde. Valitse Päälle, jos haluat projektorin aina etsivän signaaleja automaattisesti, kun projektori on kytketty päälle. Olet nyt määrittänyt alkuasetukset. 18 Käyttö

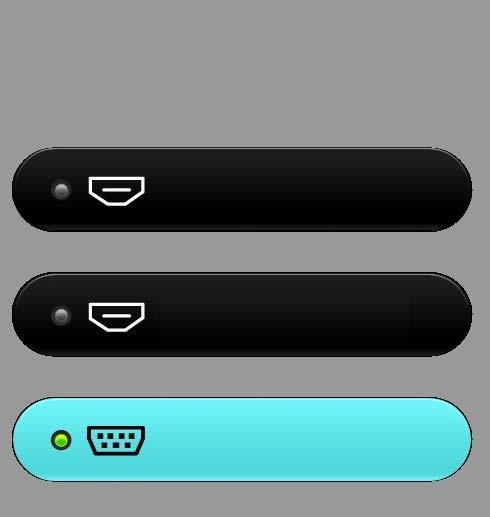

19 4. Jos sinulta kysytään salasanaa, käytä projektorin nuolinäppäimiä syöttääksesi kuusinumeroisen salasanan. Ks. Salasanatoiminnon hyödyntäminen sivulla Kytke kaikki yhdistetyt laitteet päälle. 6. Projektori etsii tulosignaaleja. Nykyinen haettu tulosignaali näkyy ruudulla. Jos projektori ei havaitse kelpaavaa signaalia, näytetään ilmoitusta Ei signaalia kunnes tulosignaali löytyy. Voit myös painaa SOURCE valitaksesi haluamasi tulosignaalin. Ks. Tulosignaalin kytkeminen sivulla 22. Käytä ainoastaan alkuperäisiä lisävarusteita (esim. virtajohto) välttääksesi mahdollisia vaaratilanteita, esim. sähköiskuja tai tulipaloa. Jos projektori on yhä kuuma edellisestä toiminnasta, sen jäähdytystuuletin käy noin 90 sekunnin ajan ennen lampun sytyttämistä. Asetusvelhon ruutukaappaukset ovat vain viitteellisiä ja voivat erota todellisesta muodosta. Jos tulosignaalin taajuus/resoluutio ylittää projektorin käyttöalueen, näet viestin Alueen ulkopuolella näytettynä taustaruudulla. Muuta tulosignaalia, joka on yhteensopiva projektorin resoluution kanssa, tai aseta tulosignaali alemmalle asetukselle. Ks. Ajastuskaavio sivulla 43. Jos signaalia ei havaita 3 minuuttiin, projektori siirtyy automaattisesti säästötilaan. Käyttö 19

20 Valikoiden käyttö Projektorissa on ruutunäyttö (OSD) -valikot eri säädöille ja asetuksille. Alla olevat OSD-ruutukaappaukset ovat vain viitteellisiä, ja voivat erota todellisesta kuvasta. Alla on yleiskuva OSD-valikosta. 1 2 KUVA Kuva-tila THX Päävalikon kuvake 1 4 Nykyinen tulosignaali Käyttäjätilan hallinta 3 Kirkkaus Kontrasti Väri Päävalikko 2 5 Tila 4 Sävy Terävyys Edistynyt Nollaa nykyinen kuvatila PC 50 5 Lopeta 6 Alivalikko 3 6 Paina BACK palataksesi edelliselle sivulle tai poistuaksesi. Siirry OSD-valikkoon painamalla MENU projektorissa tai kaukosäätimessä. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikkokohteissa. Käytä OK projektorissa tai kaukosäätimessä vahvistaaksesi valitun valikkokohteen. 20 Käyttö

21 Projektorin lukitseminen Turvakaapelilukon käyttö Projektori tulee asentaa turvalliseen paikkaan sen varastamisen estämiseksi. Muutoin hanki lukko, kuten Kensington-lukko, kiinnittääksesi projektorin. Löydät Kensington-lukon aukon projektorin takapuolelta. Katso 22 kohdassa sivulla 8. Kensington-turvakaapelilukko on yleensä yhdistelmä avaimia ja lukkoja. Katso tietoja lukon asiakirjoista sen käytöstä. Salasanatoiminnon hyödyntäminen Salasanan asetus 1. Mene kohtaan JÄRJESTELMÄN ASETUS: KEHITTYNYT > Salasana. Paina OK. Salasana -sivu tulee näkyviin. 2. Korosta Muuta salasana ja paina OK. 3. Neljä nuolipainiketta (,,, ) sekä 4 painiketta Anna uusi salasana (1, 2, 3, 4). Haluamasi salasanan mukaisesti paina nuolipainikkeita syöttääksesi salasanan kuusi numeroa. 4. Vahvista uusi salasana syöttämällä uusi salasana uudelleen. Kun salasana on asetettu, OSD-valikko palaa Salasana -sivulle. 5. Käynnistä lukitus -toiminnon aktivoimiseksi paina / korostaaksesi Käynnistä lukitus ja paina / valitaksesi Päälle. Syötä salasana uudelleen. Syötettävänä olevat numerot näytetään tähtinä näyttöruudulla. Kirjoita valitsemasi salasana ylös tähän käyttäjän käsikirjaan etukäteen tai heti syötettyäsi salasanan niin, että se on käytettävissäsi, jos joskus unohdat sen. Säilytä se turvallisessa paikassa. Kun salasana on asetettu ja käynnistä lukitus on käytössä, projektoria ei ovi käyttää, ellei oikeaa salasanaa syötetä joka kerta, kun projektori käynnistetään. Jos unohdat salasanan Jos syötät väärän salasanan, salasanan virheviesti tulee näkyviin, ja Anna nykyinen salasana tulee näkyviin. Jos et muista salasanaasi, voit käyttää salasanan palautusprosessia. Ks. Salasanan palautustoimintoon siirtyminen sivulla 21. Jos syötät virheellisen salasanan 5 kerta peräkkäin, projektori pysäytetään automaattisesti lyhyessä ajassa. Salasanan palautustoimintoon siirtyminen 1. Paina ja pidä pohjassa OK 3 sekunnin ajan. Projektori näyttää koodatun numeron näytöllä. 2. Kirjoita numero ylös ja sammuta projektorisi. 3. Hae apua paikallisesta BenQ-asiakaspalvelusta purkaaksesi numeron. Sinulta voidaan kysyä todistetta hankinta-asiakirjoista varmistaaksesi, että olet projektorin valtuutettu käyttäjä. Peruuta salasana Salasanavirhe Yritä uudestaan. Kirjoita peruutuskoodi, ja ota yhteys BenQ:n asiakaspalvelukeskukseen. Peruutuskoodi: Takaisin Lopeta Käyttö 21

22 Salasanan muuttaminen 1. Mene JÄRJESTELMÄN ASETUS: KEHITTYNYT > Salasana > Muuta salasana. 2. Paina OK. Viesti Anna nykyinen salasana tulee näkyviin. 3. Anna vanha salasana. Jos salasana on oikein, toinen viesti Anna uusi salasana tulee näkyviin. Jos salasana on väärin, näytetään virheviesti ja Anna nykyinen salasana tulee näkyviin uudelleen kokeiltavaksi. Voit painaa BACK peruuttaaksesi muutoksen tai kokeillaksesi toista salasanaa. 4. Anna uusi salasana. 5. Vahvista uusi salasana syöttämällä uusi salasana uudelleen. Salasanatoiminnon poisto käytöstä Ota pois käytöstä salasanan suojaus, mene JÄRJESTELMÄN ASETUS: KEHITTYNYT > Salasana > Käynnistä lukitus ja paina / valitaksesi Pois. Viesti Anna nykyinen salasana tulee näkyviin. Anna nykyinen salasana. Jos salasana on oikein, OSD-valikko palaa Salasana -sivulle. Sinun ei tarvitse syöttää salasanaa seuraavalla kerralla, kun käynnistät projektorin. Jos salasana on väärin, näytetään virheviesti ja Anna nykyinen salasana tulee näkyviin uudelleen kokeiltavaksi. Voit painaa BACK peruuttaaksesi muutoksen tai kokeillaksesi toista salasanaa. Vaikka salasanatoiminto on poistettu käytöstä, sinun tarvitsee säilyttää käsillä vanha salasana, jos joskus sinun tarvitsee aktivoida uudestaan salasanatoiminto syöttämällä vanhan salasanan. Tulosignaalin kytkeminen Projektori voidaan liitää useisiin laitteisiin samalla kertaa. Se kuitenkin näyttää vain yhden täyden näytön kerrallaan. Käynnistyessään projektori etsii automaattisesti saatavilla olevia signaaleja. Varmista, että JÄRJESTELMÄN ASETUS: PERUS > Autom. lähde-valikossa on Päälle, jos haluat projektorin etsivän signaaleja automaattisesti. Lähteen valinta: 1. Paina SOURCE. Lähteen valintapalkki tulee näkyviin. 2. Paina / kunnes haluttu signaali on valittu, ja paina OK. Kun signaali on havaittu, valitut lähdetiedot näkyvät ruudun nurkassa muutaman sekunnin ajan. Jos projektoriin on liitettynä useita laitteita, toista vaiheet 1-2 toisen signaalin etsimiseksi. Lähde HDMI1 HDMI2 PC Projisoidun kuvan kirkkaustaso muuttuu sen mukaan, kuinka vaihdat eri tulosignaalien välillä. Parhaiden kuvannäyttötulosten saamiseksi valitse ja käytä tulosignaalia, joka tuottaa projektorin natiiviresoluution. Muut resoluutiot projektori skaalaa riippuen "kuvasuhde"-asetuksesta, joka saattaa aiheuttaa kuvan vääristymiä tai kuvan selkeyden heikkenemistä. Ks. Kuvasuhde sivulla Käyttö

23 Projektorin sammutus 1. Paina ja vahvistusviesti tulee näkyviin. Jos et vastaa muutamassa sekunnissa, viesti katoaa. 2. Paina toisen kerran. Virran merkkivalo välkkyy oranssina, projektorilamppu sammuu ja tuuletin jatkaa projektorin jäähdyttämistä noin 90 sekunnin ajan. 3. Kun jäähdytysprosessi on valmis, virran merkkivalo palaa oranssina ja tuulettimet pysähtyvät. Irrota virtajohto virtalähteestä. Lampun suojaamiseksi projektori ei vastaa mihinkään komentoihin jäähdytysprosessin aikana. Jäähdytysajan lyhentämiseksi voit myös aktivoida pikajäähdytystoiminnon. Ks. Pikajäähdytys sivulla 30. Vältä projektorin kytkemistä päälle välittömästi sen sammuttamisen jälkeen, koska liika kuumuus voi lyhentää lampun käyttöikää. Lampun käyttöiän tulokset vaihtelevat riippuen ympäristöolosuhteista ja käytöstä. Virran suora sammutus AC-virtajohto voidaan vetää irti heti, kun projektori on sammutettu. Lampun suojaamiseksi odota noin 10 minuuttia, ennen kuin käynnistät projektorin uudelleen. Kun yrität käynnistää projektoria uudelleen, tuulettimet voivat olla käynnissä muutamia minuutteja jäähtyäkseen. Tällöin paina VIRTA uudelleen käynnistääksesi projektorin sen jälkeen, kun tuuletin on pysähtynyt, ja virran merkkivalo muuttuu oranssiksi. Käyttö 23

24 Valikon käyttö Huomaa, että ruutunäyttö (OSD) -valikot vaihtelevat valitun signaalityypin sekä käyttämäsi projektorimallin mukaisesti. Valikkokohdat ovat käytettävissä silloin, kun projektori havaitsee vähintään yhden kelpaavan signaalin. Jos projektoriin ei ole kytketty laitteita tai signaalia ei havaita, saatavilla olevat valikkokohteet ovat rajoitettuja. KUVA valikko Kuva-tila Käyttäjätilan hallinta Projektoriin on esiasetettuna useita esiasetettuja kuvatiloja, jolloin voit valita jonkun, joka sopii toimintaympäristöön ja kuvan tulosignaalin tyyppiin. Kirkas: Maksimoi projisoidun kuvan kirkkauden. Tämä tila sopii ympäristöön, jossa tarvitaan erityisen suurta kirkkautta, kuten projektorin käyttö hyvin valaistuissa tiloissa. Eloisa: Hieman Elokuva -tilaa kirkkaampana se sopii käytettäväksi tiloissa, joissa on hieman ympäröivää valoa, esim. olohuoneessa. Elokuva: Hyvin tasapainotetulla värikylläisyydellä ja kontrastilla matalalla kirkkauden tasolla tämä sopii parhaiten elokuvien katseluun täysin pimeissä ympäristöissä (kuten elokuvateatterissa). THX: Väritila ja kuvan laatu ovat THX Ltd:n sertifioimia. Hiljainen huone: Minimoi akustisen melun. Se sopii elokuvien katseluun, joissa tarvitaan erityisen hiljainen ympäristö, niin ettei projektorin ääni häiritse yhtään. Kun tätä tilaa käytetään, seuraavat valikkotoiminnot muutetaan automaattisesti määrättyihin asetuksiin ja ne muuttuvat harmaiksi. XPR: Pois Dynaaminen iiris: Pois Valotila: Taloudellinen Käyttäjä 1/Käyttäjä 2: Palauta muokatut asetukset, jotka perustuvat nykyisiin saatavilla oleviin kuvatiloihin. Ks. Käyttäjätilan hallinta sivulla 24. Käyttäjä voi määrittää kaksi tilaa, jos nykyiset kuvatilat eivät sovi tarpeisiisi. Voit käyttää kuvatiloista yhtä (paitsi Käyttäjä 1/Käyttäjä 2) lähtökohtana ja mukauttaa asetukset. Lataa asetukset 1. Mene kohtaan KUVA > Kuva-tila. 2. Paina / valitaksesi Käyttäjä 1 tai Käyttäjä Paina korostaaksesi Käyttäjätilan hallinta, ja paina OK. Käyttäjätilan hallinta sivu näytetään. 4. Valitse Lataa asetukset ja paina OK. 5. Paina / valitaksesi kuvatilan, joka vastaa tarpeitasi. 6. Paina OK ja BACK palaa KUVA valikkoon. 7. Paina valitaksesi alivalikon kohteita, joita haluat muuttaa, ja säädä arvoja /. Säädöt määrittävät valitun käyttäjätilan. 24 Valikon käyttö

25 Käyttäjätilan hallinta (Jatkoa) Kirkkaus Kontrasti Väri Sävy Terävyys Edistynyt Uud.nim.käytt. Valitse muokattujen kuvatilojen uudelleen nimeämisen (Käyttäjä 1 tai Käyttäjä 2). Uusi nimi voi olla 9 merkkiä pitkä, ja siinä voidaan käyttää aakkosia (A-Z, a-z), numeroita (0-9), ja alaviivaa (_). 1. Mene kohtaan KUVA > Kuva-tila. 2. Paina / valitaksesi Käyttäjä 1 tai Käyttäjä Paina korostaaksesi Käyttäjätilan hallinta, ja paina OK. Käyttäjätilan hallinta sivu näytetään. 4. Paina korostaaksesi Uud.nim.käytt. ja paina OK. Uud.nim.käytt. sivu näytetään. 5. Käytä / / / valitaksesi haluamasi merkit. 6. Kun olet valmis, paina OK ja BACK poistuaksesi. Mitä korkeampi arvo, sitä kirkkaampi kuva. Säädä tämä säätö siten, että kuvan mustat alueet pysyvät yhtä mustina ja että yksityiskohdat näkyvät pimeillä alueilla. Mitä suurempi arvo, sitä suurempi on kontrasti. Käytä tätä valkoisen huipputason asettamiseksi sen jälkeen kun olet aikaisemmin säätänyt Kirkkaus-asetuksen valitsemaasi tuloon ja katseluympäristöön sopivaksi. Pienemmillä asetuksilla saadaan vähemmän kylläiset värit. Jos asetus on liian korkea, kuvan värit ovat hallitsevat, joka tekee kuvasta epärealistisen. Mitä korkeampi arvo, sitä punaisemmaksi kuva muuttuu. Mitä alempi arvo, sitä vihreämmäksi kuva muuttuu. Mitä korkeampi arvo, sitä terävämpi kuva on. Gamman valinta Gamma viittaa suhteeseen tulolähteen ja kuvan kirkkauden välillä. 1,6/1,8/2,0/2,1/BenQ: Valitse nämä arvot suosikkiesi mukaisesti. 2,2/2,3: Lisää kuvan keskimääräistä kirkkautta. Paras valaistuun ympäristöön, neuvotteluhuoneeseen tai olohuoneeseen. 2,4/2,5: Sopii parhaiten elokuvien katselua varten pimennetyssä ympäristössä. 2,6/2,8: Paras valinta elokuvien katseluun, jotka koostuvat pääasiallisesti tummista näkymistä. Suuri kirkkaus Matala kontrasti Matala kirkkaus Suuri kontrasti 1,6 1,8 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,8 BenQ Valikon käyttö 25

26 Edistynyt (Jatkoa) Värilämpötila Useita esiasetettuja värilämpötila-asetuksia on saatavilla. Saatavilla olevat asetukset voivat vaihdella valitun signaalityypin mukaisesti. Normaali: Säilyttää normaalit värit valkoiselle. Viileä: Saa kuvat näyttämään sinivalkoiselta. Lamp. nat.: Lampun alkuperäisellä värilämpötilalla ja suuremmalla kirkkaudella. Tämä tila sopii ympäristöön, jossa tarvitaan erityisen suurta kirkkautta, kuten projektorin käyttö hyvin valaistuissa tiloissa. Lämmin: Saa kuvat näyttämään punavalkoiselta. Voit myös asettaa haluamasi värilämpötilan säätämällä seuraavia asetuksia. R vahvistus/g Vahvistus/B vahvistus: Säätää punaisen, vihreän ja sinisen kontrastitasoja. R Offset/G Offset/B Offset: Säätää punaisen, vihreän ja sinisen kirkkauden tasoja. Värihallinta Värihallinta tarjoaa kuusi sarjaa (RGBCMY) säädettäviä värejä. Kun valitset kunkin värin, voit säätää sen aluetta ja kylläisyyttä haluamasi mukana. Ensisijainen väri: Valitsee värin punaisesta, keltaisesta, vihreästä, syaanista, sinisestä ja anilliininpunaisesta. Värisävy: Alueen lisäys sisältää värejä, jotka koostuvat useammista sen kahden vierekkäisen värin suhteesta. Katso kuvaa siitä, miten värit liittyvät toisiinsa. Jos valitset esim. Punaisen, ja asetat sen alueen arvossa 0, vain puhtaan punaisen kyllästymiseen vaikutetaan. Sen alueen kasvattaminen sisältää sekä punaisen värin lähellä keltaista että lähellä anilliininpunaista. Vahvistus: Säätää arvoja haluamasi PUNAINEN Anilliininpunainen Keltainen SININEN Syaani VIHREÄ mukaisesti. Se vaikuttaa valitsemaasi ensisijaisen värin kontrastitasoon. Jokainen tehty muutos vaikuttaa kuvaan heti. Värikylläisyys: Säätää arvoja haluamasi mukaisesti. Jokainen tehty muutos vaikuttaa kuvaan heti. Jos valitset esim. Punaisen, ja asetat sen alueen arvossa 0, vain puhtaan punaisen kyllästymiseen vaikutetaan. Värikylläisyys on ko. värin määrä videokuvassa. Alemmat asetukset tuottavat vähemmän kylläiset värit, nolla-asetus poistaa sen värin kuvasta kokonaan. Jos kylläisyys on liian suuri, väri on vallitseva ja epärealistinen. 26 Valikon käyttö

27 Edistynyt (Jatkoa) Nollaa nykyinen kuvatila CinemaMaster Color Enhancer: Voit hienosäätää värien kylläisyyttä joustavammin. Se moduloi monimutkaisia värialgoritmeja virheettömästi kylläisiin väreihin, hienoihin murtoväreihin, keskisävyihin ja hienoihin pigmentteihin. Ihon sävy: Tarjoaa sävyn älykkään säädön, jolla kalibroidaan vain ihon väriä, ei muita kuvan värejä. se estää ihonsävyjen värjääntymistä projisointisäteen valosta, jolloin se esittää jokaisen ihonsävyn sen kauneimmassa sävyssä. Pixel Enhancer 4K: Se on superresoluutiotekniikka, joka parantaa radikaalisti Full HD-sisältöä värien, kontrastin ja rakenteiden suhteen. Detail Enhancement Technology parantaa pinnan yksityiskohtia todentuntuisiin kuviin, jotka ponnahtavat esiin ruudulta. Käyttäjät voivat säätää terävyyden tasoja ja yksityiskohtien parannusta optimaalista katselua varten. DCTI/DLTI: Hienostuneet algoritmit parantavat värin ja valon toistoa kuvia tulostettaessa, joissa on värien kontrastia ja kirkkaita ja tummia asteikkoja. DCTI parantaa värin elävyyttä äärimmäisissä värisiirtymissä ilman kohinan vaikutusta. DLTI vähentää kohinaa eri luminanssien nopeasta vaihtamisesta optimoituun kirkkauteen ja kontrastiin. Tuloksena on kuvanlaatu, jossa on äärimmäinen kuvan syvyys ja värin suorituskykyä. Kohinan vaimennus: Vähentää sähköisen kuvan kohinaa, joka johtuu eri mediasoittimista. Mitä suurempi arvo, sitä vähemmän kohinaa. Dynaaminen iiris: Muuttaa projisoitujen kuvien mustan tasoa automaattisesti parantaakseen kontrastisuhteen vaikutusta. Brilliant Color: Tämä toiminto käyttää uutta värinkäsittelyalgoritmia ja järjestelmän tason parannusta, joka ottaa käyttöön suuremman kirkkauden tarjoten todemman tuntuiset, eloisammat värit kuvassa. Se mahdollistaa suuremman kuin 50% kirkkauden lisäyksen keskisävyn kuvissa, jotka ovat yleisiä videoissa ja luonnollisissa näkymissä, joten projektori tuottaa kuvia realistisissa ja todellisissa väreissä. Jos haluat sen laatuisia kuvia, valitse Päälle. Kun Pois on valittuna, Värilämpötila toiminto ei ole saatavilla. Valotila: Valitsee sopivan lampun tehon annetuista tiloista. Ks. Lampun käyttöiän pidentäminen sivulla 33. Palauttaa kaikki säädöt, joita olet tehnyt valituille Kuva-tila (sis. esiasetetut tilat, Käyttäjä 1, ja Käyttäjä 2) tehdasasetuksiin. 1. Paina OK. Vahvistusviesti näkyy. 2. Käytä / valitaksesi Reset ja paina OK. Nykyinen kuvatila palaa tehdasasetuksiin. Valikon käyttö 27

28 NÄYTÄ valikko Kuvan paikka Yliskann. säätö PC-viritys Näyttää sijainninsäätösivun. Siirrä projisoitua kuvaa käyttämällä suuntanäppäimiä. Tämä toiminto on käytettävissä vain silloin, kun PC-signaali (analoginen RGB) on valittuna. Peittää huonon kuvan laadun neljällä kulmalla. Mitä suurempi arvo, sitä suurempi osa kuvasta on peitetty, kun taas näyttö on täytetty ja geometrisesti tarkka. 0-asetus tarkoittaa, että 100% kuvasta näytetään. H.-koko: Säätää kuvan vaakaleveyttä. Vaihe: Säätää kellovaiheen kuvan vääristymän vähentämiseksi. Automaattinen: Säätää jaksoa ja taajuutta automaattisesti. ASENNUS valikko Nämä toiminnot ovat saatavilla vain kun PC-signaali on valittuna. Projektorin kohta Projektori voidaan asentaa kattoon tai näytön taakse yhdellä tai useammalla peilillä. Ks. Sijainnin valinta sivulla 11. Säätää kuvan kokoa ja tarkennusta, ja tarkastaa, että projisoitu kuva ei ole vääristynyt. Testimalli Kuvasuhde Kuvan kokosuhteen asettamiseksi on useita vaihtoehtoja tulosignaalin lähteestä riippuen. Automaattinen: Suhteuttaa kuvaan niin, että se sopii projektorin natiiiviresoluutioon vaaka-tai pystyleveydessä. 15:9 kuva 4:3: Skaalaa kuvan siten, että se näkyy valkokankaan keskellä kuvasuhteen ollessa 4:3. 16:9: Skaalaa kuvan siten, että se näkyy valkokankaan keskellä kuvasuhteen ollessa 16:9. 2,35:1: Skaalaa kuvan siten, että se näkyy valkokankaan keskellä kuvasuhteen ollessa 2,35:1. 4:3 kuva 16:9 kuva 16:9 kuva 28 Valikon käyttö

29 Kuvasuhde (Jatkoa) 12V-liipaisin Korkean paikan tila Anamorfinen 2,35:1: Venyttää kuvaa pystysuunnassa sopimaan anamorfiseen linssiin. Se pitää natiiviresoluution vaakaleveydellään ja muuttaa resoluutiota pystykorkeudellaan 1,32-kertaisena alkuperäisestä kuvasta. Anamorfinen 16:9: Puristaa kuvan vaakasuunnassa sopimaan anamorfiseen linssiin. Se pitää natiiviresoluution pystyleveydellään ja muuttaa resoluutiota vaakakorkeudellaan 0,75-kertaisena alkuperäisestä kuvasta. 2,35:1 kuva 16:9 kuva Kaksi 12 V:n laukaisinta toimii itsenäisesti tarpeidesi mukaisesti eri asennuksissa. Saatavilla on kolme valintaa: Pois: Jos tämä on valittuna, projektori ei lähetä elektronista signaalia päälle kytkettynä. Virta: Projektori lähettää matalasta korkeaan sähkösignaalin, kun se on päällä, korkeasta matalaan signaaliin, kun se on pois. Anamorf.: Projektori lähettää matalasta korkeaan elektronisen signaalin, kun kuvasuhde on vaihdettu muista kuvasuhteista "Anamorfinen 2,35:1" tai "Anamorfinen 16:9", korkeasta matalaan signaaliin, kun kuvasuhteen asetus on vaihdettu "Anamorfinen 2,35:1" tai "Anamorfinen 16:9" muihin kuvasuhteisiin. Suosittelemme käyttämään Korkean paikan tila -toimintoa, kun ympäristö sijaitsee 1500 m 3000 m merenpinnan yläpuolella ja lämpötila on 0 C 30 C. Käyttö toiminnossa "Korkean paikan tila" saattaa aiheuttaa korkeamman desibelin äänenvoimakkuuden tuulettimen nopeuden lisääntymisen takia, mitä tarvitaan koko järjestelmän jäähdyttämisen ja tehon parantamiseen. Jos käytät projektoria äärimmäisissä olosuhteissa yllä mainitut pois lukien, se voi näyttää automaattisen sammutuksen merkkejä, jotka on suunniteltu suojaamaan projektoriasi ylikuumenemiselta. Näissä tapauksissa vaihda Korkean paikan tilaan ratkaistaksesi nämä oireet. Tämä ei kuitenkaan määrää, että projektori toimisi kaikissa tai kaikissa vaikeissa, äärimmäisissä olosuhteissa. Älä käytä toimintoa Korkean paikan tila, jos korkeus on 0 m m ja lämpötila 0 C - 35 C. Projektori alijäähtyy, jos kytket tilan päälle sellaisissa olosuhteissa. JÄRJESTELMÄN ASETUS: PERUS valikko Kieli Taustaväri Splash-kuva Autom. samm. Suora Virta Päälle Asettaa kielen ruutunäytön (OSD) valikoille. Asettaa taustavärin projektorille. Voit valita, mikä logonäyttö tulee näyttöön projektorin käynnistyessä. Mahdollistaa projektorin kytkeytymisen automaattisesti pois päältä, ellei havaita tulolähdettä asetetun ajan jälkeen, jolloin estetään lampun turha kuluttaminen. Sallii projektorin menevän päälle automaattisesti, kun virtaa syötetään virtajohdon kautta. Valikon käyttö 29

30 Valikkoasetukset Läht. uudnim Autom. lähde Valikon sijainti: Asettaa ruutunäytön (OSD) valikkokohtaan. Valikon näyttöaika: Asettaa ajan, jonka OSD on aktiivinen viimeisen näppäimen painalluksen jälkeen. Muistutusviesti: Asettaa muistutusviestin päälle tai pois. Nimeää nykyisen tulolähteen halutun nimiseksi. Läht. uudnim sivulla käytä / / / asettaaksesi halutut merkit yhdistetylle lähdekohteelle. Kun olet valmis, paina OK tallentaaksesi muutokset. Mahdollistaa sen, että projektori etsii signaalia automaattisesti. JÄRJESTELMÄN ASETUS: KEHITTYNYT valikko Lamppu-asetukset HDMI-asetukset Nollaa lampun ajastin: Ks. Lampun ajastimen nollaaminen sivulla 37. Lamppu-ajastin: Ks. Lampun käyttöikään tutustuminen sivulla 33. HDMI-alue Valitsee sopivan RGB-värialueen, jolla korjataan värin tarkkuutta. Automaattinen: Valitsee automaattisesti sopivan värialueen tulevalle HDMI-signaalille. Koko alue: Käyttää täyttä aluetta RGB Rajoitettu alue: Käyttää rajoitettua aluetta RGB CEC Kun liität HDMI CEC-yhteensopivan laitteen projektoriisi HDMI-kaapelilla, HDMI CEC -yhteensopivan laitteen kytkeminen päälle kytkee projektorin päälle automaattisesti, samalla kun projektorin sammuttaminen sammuttaa automaattisesti HDMI CEC -yhteensopivan laitteen. Kytke linkin virta päälle/kytke linkin virta pois Kun liität HDMI CEC-yhteensopivan laitteen projektoriisi HDMI-kaapelilla, voit asettaa virran kytkemistavan päälle/pois laitteen ja projektorin välillä. Kaksisuuntainen Projektorista Laitteesta Kytkemällä joko yhdistetyn laitteen tai projektorin päälle/pois voidaan kytkeä molemmat päälle/pois. Kun projektori on päällä/pois, yhdistetty laite aktivoidaan/sammutetaan myös. Kun yhdistetty laite on päällä/pois, projektori aktivoidaan/sammutetaan myös. Ottaa pikajäähdytystoiminnon käyttöön tai pois käytöstä. Valitsemalla Päälle Pikajäähdytys otat toiminnon käyttöön ja projektorin jäähdytysaika lyhenee normaalista 90 sekunnin kestosta n. 15 sekuntiin. Salasana Ks. Salasanatoiminnon hyödyntäminen sivulla Valikon käyttö

31 Avainluk Projektorin hallintanäppäimien tai kaukosäätimen ollessa lukittuina voit estää projektorin asetusten vaihtumista vahingossa (esim. lapset). Kun Avainluk on päällä, projektorin mitkään ohjainpainikkeet eivät toimi, paitsi VIRTA. Vapauta paneelin näppäinlukko, paina ja pidä pohjassa (oikea painike) projektorissa tai kaukosäätimessä 3 sekunnin ajan. LED-merkkivalo Verkkoasetukset Resetoi kaikki asetukset ISF Jos kytket projektorin pois päältä painamatta paneelin näppäinlukkoa, projektori on edelleen lukitussa tilassa seuraavan kerran, kun se kytketään päälle. Valitse LED-varoitusvalojen sammuttamisen. Tällä vältetään häiritsevä valo, kun katsellaan kuvia pimeässä huoneessa. Johdollinen LAN: Ks. BenQ:n verkkoprojektorin käyttöopas. AMX-laitteen havaitseminen: Kun tämä toiminto on Päälle, AMX-ohjain pystyy havaitsemaan projektorin. Verkon valmiustila: Kun tämä toiminto on Päälle, projektori pystyy tarjoamaan verkkotoiminnon, kun se on valmiustilassa. MAC-osoite: Näyttää tämän projektorin mac-osoitteen. Palauttaa kaikki asetukset tehdasasetuksiin. Seuraavat asetukset jäävät voimaan: Kuva-tila, Käyttäjätilan hallinta, Kirkkaus, Kontrasti, Väri, Sävy, Terävyys, Edistynyt, Projektorin kohta, Läht. uudnim, Salasana, ja Verkkoasetukset. ISF-kalibrointivalikko on suojattu salasanalla ja sitä voivat käyttää vain valtuutetut ISF-kalibroijat. ISF (Imaging Science Foundation) on kehittänyt huolellisesti laaditun, teollisuuden tunnustaman standardin optimaaliselle videon suorituskvyylle, ja on ottanyt käyttöön koulutusohjelman teknikoille ja asentajille, jotka käyttävät näitä standardeja saaddakseen optimaalisen kuvan laadun BenQ-videon nätytölaitteista. Sen mukaisesti suosittelemme, että annat ISF-sertifioidun teknikon suorittaa kalibroinnin. TIETOJA valikko Lisätietoja tai ota yhteyttä projektorin myyjään. Nykyinen järjestelmän tila Lähde: Näyttää nykyisen signaalin lähteen. Kuva-tila: Näyttää valitun tilan KUVA -valikossa. Resoluutio: Näyttää tulosignaalin natiiviresoluution. Värijärjestelmä: Näyttää tulojärjestelmän formaatin. Lampun käyttöikä: Näyttää tuntimäärän miten kauan lamppua on käytetty. Firmware Version: Näyttää projektorisi laiteohjelmiston version. Valikon käyttö 31

32 Huolto Projektorin hoito Linssin puhdistus Puhdista linssi aina, kun huomaat pinnalla likaa tai pölyä. Varmista, että olet sammuttanut projektorin ja anna sen jäähtyä, ennen kuin puhdistat linssiä. Käytä paineilmaa pölyn poistamiseen. Jos linssissä on likaa, käytä linssinpuhdistuspaperia tai kostuta kangas linssinpuhdistusaineella ja pyyhi linssin pinta varovasti. Älä koskaan käytä hankaavia aineita, emäksiä/happoja sisältäviä aineita, hankauspulveria tai syttyvää nestettä, kuten alkoholia, bentseeniä, tinneriä tai hyönteismyrkkyä. Sellaisten materiaalien käyttö tai pidennetyn kontaktin jatkaminen kumi- tai vinyylimateriaalien kanssa voi vaurioittaa projektorin pintaa ja kotelon materiaalia. Projektorin kotelon puhdistus Ennen kuin puhdistat kotelon, kytke projektori pois päältä käyttäen asianmukaista pysäytystoimenpidettä, joka on kuvattu kohdassa Projektorin sammutus sivulla 23 ja irrota virtajohto. Poista pöly tai lika pyyhkimällä kotelo pehmeällä, nukkaamattomalla kankaalla. Poista tiukassa oleva lika tai tahra kastamalla kangas veteen ja neutraalin ph:n pesuaineeseen. Pyyhi sitten kotelo. Älä koskaan käytä vahaa, alkoholia, bentseeniä, tinneriä tai muita kemiallisia puhdistusaineita. Ne voivat vahingoittaa koteloa. Projektorin säilytys Jos säilytät projektoria pidemmän aikaa, noudata alla olevia ohjeita: Varmista, että säilytysalueen lämpötila ja kosteus ovat suositellun alueen sisällä. Katso kohta Tekniset tiedot sivulla 41 tai kysy myyjältäsi alueesta. Vedä säätöjalat kokoon. Poista paristo kaukosäätimestä. Pakkaa projektorin alkuperäispakkaukseensa tai vastaavaan. Projektorin kuljetus On suositeltavaa, että lähetät projektorin alkuperäispakkauksessaan tai vastaavassa. 32 Huolto

33 Tietoja lampusta Lampun käyttöikään tutustuminen Kun projektori on käytössä, lampun käytön kesto (tunteina) lasketaan automaattisesti sisäänrakennetulla ajastimella. Tapa, jolla vastaava lampun kesto lasketaan: Lampun kesto = (tuntia käytetty Normaali -tilassa) + (tuntia käytetty Taloudellinen -tilassa) + (tuntia käytetty SmartEco -tilassa) Lampun (vastaava) kesto = 2,0 x (tuntia käytettynä Normaali -tilassa) + 1,4 x (tuntia käytettynä Taloudellinen -tilassa) + 1,0 x (tuntia käytettynä SmartEco -tilassa) Lampun käytön tietojen saaminen: 1. Mene JÄRJESTELMÄN ASETUS: KEHITTYNYT > Lamppu-asetukset ja paina OK. Lamppu-asetukset -sivu tulee näkyviin. 2. Paina valitaksesi Lamppu-ajastin ja paina OK. Lamppu-ajastin tiedot näytetään. Voit saada lampun käyttötuntitiedot TIETOJA -valikosta. Lampun käyttöiän pidentäminen Asetukset Valotila Mene KUVA > Edistynyt > Valotila ja paina / tai paina LIGHT MODE kaukosäätimessä valitaksesi sopivan lampun tehon tarjotuista tiloista. Projektorin asettaminen Taloudellinen tai SmartEco -tilaan pidentää lampun ikää. Lampun tila Normaali Taloudellinen SmartEco Kuvaus Täysi lampun kirkkaus Alentaa kirkkautta pidentääksesi lampun käyttöikää ja vähentää tuulettimen melua. Säästää lampun tehoa automaattisesti riippuen sisällön kirkkauden tasosta Asetukset Autom. samm. Tämä toiminto mahdollistaa projektorin kytkeytymisen automaattisesti pois päältä, ellei havaita tulolähdettä asetetun ajan jälkeen, jolloin estetään lampun turha kuluttaminen. Aseta Autom. samm., mene JÄRJESTELMÄN ASETUS: PERUS > Autom. samm. ja paina /. Huolto 33
