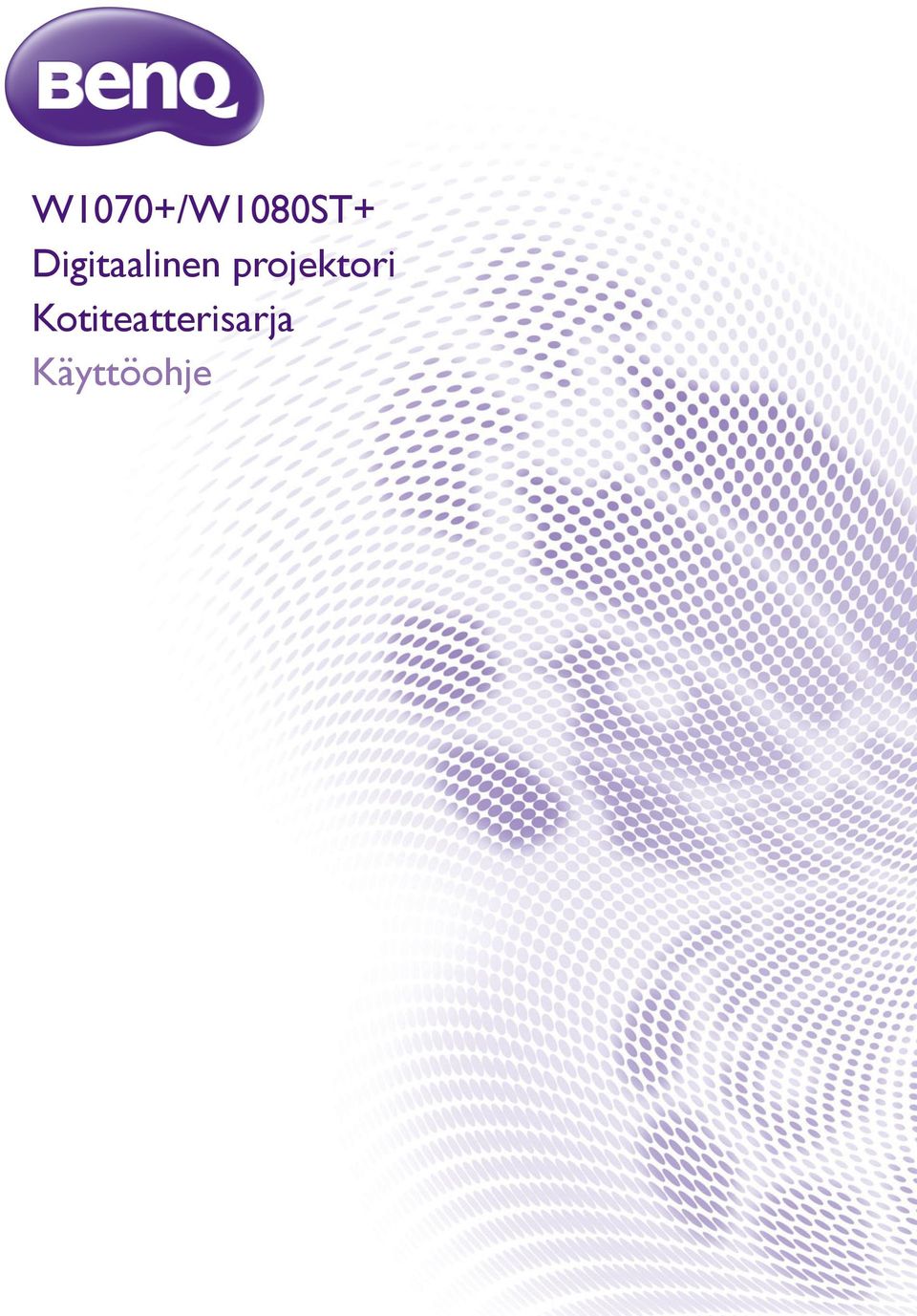

W1070+/W1080ST+ Digitaalinen projektori Kotiteatterisarja Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "W1070+/W1080ST+ Digitaalinen projektori Kotiteatterisarja Käyttöohje"

Transkriptio

1 W1070+/W1080ST+ Digitaalinen projektori Kotiteatterisarja Käyttöohje

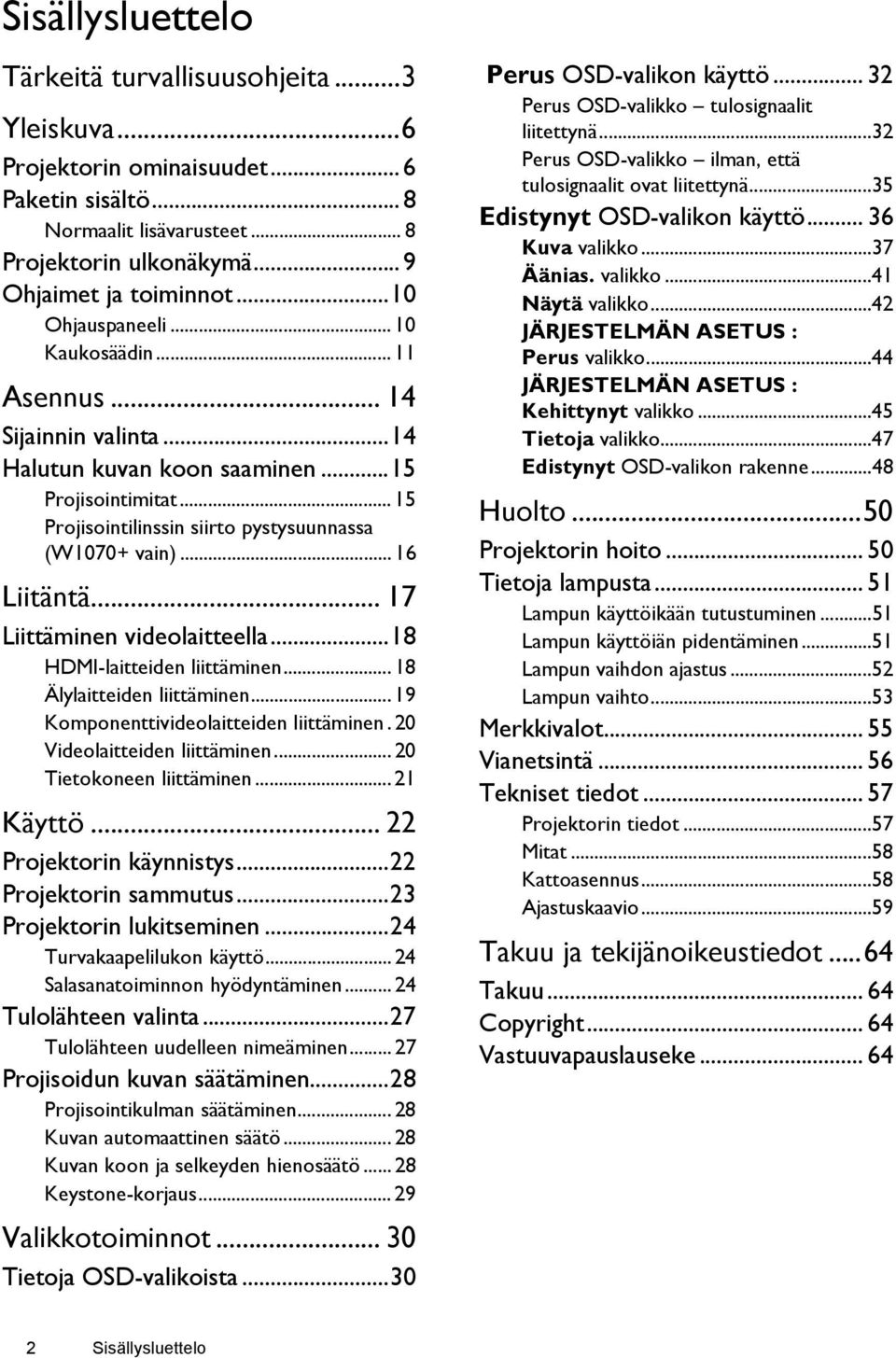

2 Sisällysluettelo Tärkeitä turvallisuusohjeita...3 Yleiskuva...6 Projektorin ominaisuudet...6 Paketin sisältö...8 Normaalit lisävarusteet... 8 Projektorin ulkonäkymä...9 Ohjaimet ja toiminnot...10 Ohjauspaneeli Kaukosäädin Asennus Sijainnin valinta...14 Halutun kuvan koon saaminen...15 Projisointimitat Projisointilinssin siirto pystysuunnassa (W1070+ vain) Liitäntä Liittäminen videolaitteella...18 HDMI-laitteiden liittäminen Älylaitteiden liittäminen Komponenttivideolaitteiden liittäminen. 20 Videolaitteiden liittäminen Tietokoneen liittäminen Käyttö Projektorin käynnistys...22 Projektorin sammutus...23 Projektorin lukitseminen...24 Turvakaapelilukon käyttö Salasanatoiminnon hyödyntäminen Tulolähteen valinta...27 Tulolähteen uudelleen nimeäminen Projisoidun kuvan säätäminen...28 Projisointikulman säätäminen Kuvan automaattinen säätö Kuvan koon ja selkeyden hienosäätö Keystone-korjaus Valikkotoiminnot Tietoja OSD-valikoista...30 Perus OSD-valikon käyttö Perus OSD-valikko tulosignaalit liitettynä...32 Perus OSD-valikko ilman, että tulosignaalit ovat liitettynä...35 Edistynyt OSD-valikon käyttö Kuva valikko...37 Äänias. valikko...41 Näytä valikko...42 JÄRJESTELMÄN ASETUS : Perus valikko...44 JÄRJESTELMÄN ASETUS : Kehittynyt valikko...45 Tietoja valikko...47 Edistynyt OSD-valikon rakenne...48 Huolto...50 Projektorin hoito Tietoja lampusta Lampun käyttöikään tutustuminen...51 Lampun käyttöiän pidentäminen...51 Lampun vaihdon ajastus...52 Lampun vaihto...53 Merkkivalot Vianetsintä Tekniset tiedot Projektorin tiedot...57 Mitat...58 Kattoasennus...58 Ajastuskaavio...59 Takuu ja tekijänoikeustiedot...64 Takuu Copyright Vastuuvapauslauseke Sisällysluettelo

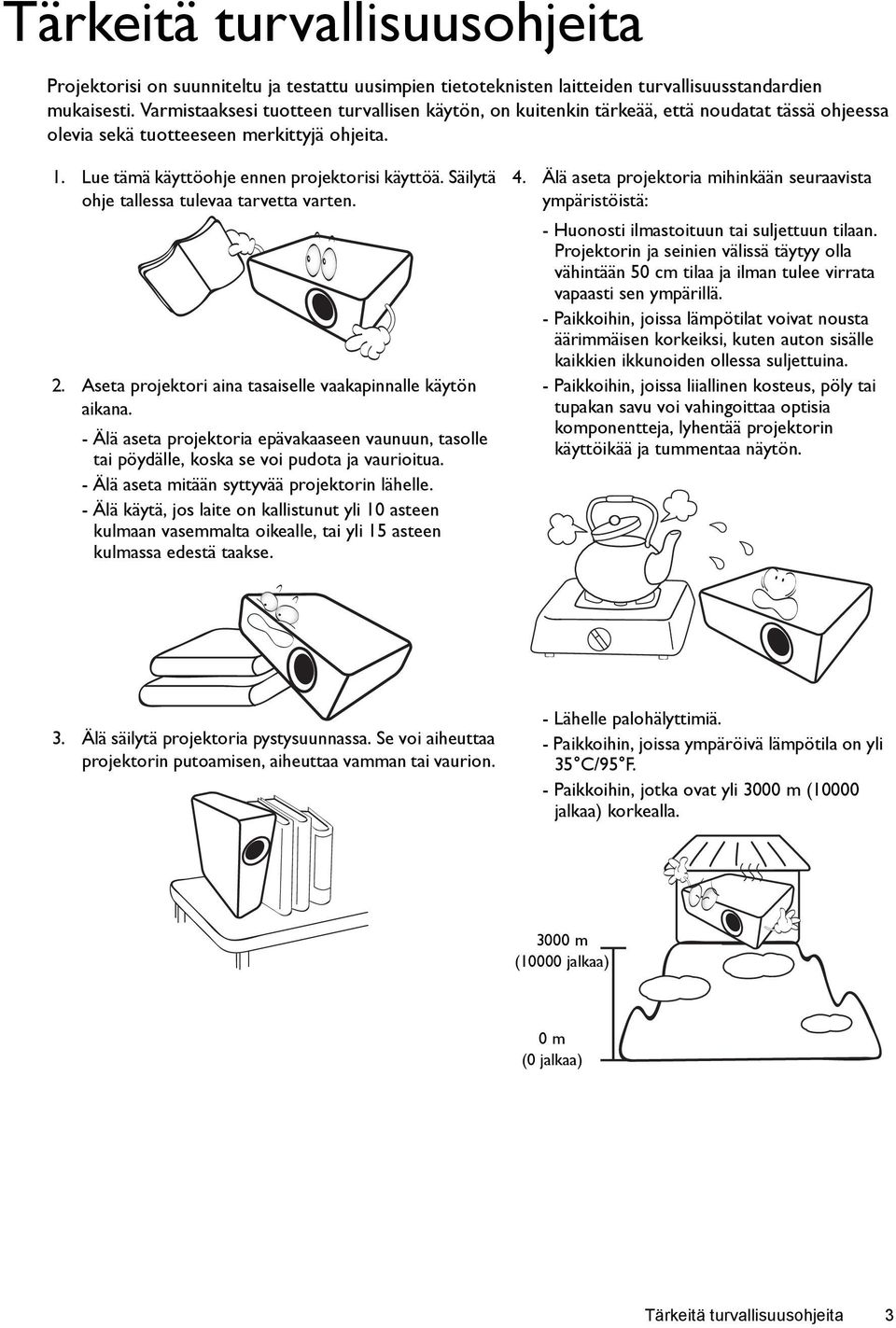

3 Tärkeitä turvallisuusohjeita Projektorisi on suunniteltu ja testattu uusimpien tietoteknisten laitteiden turvallisuusstandardien mukaisesti. Varmistaaksesi tuotteen turvallisen käytön, on kuitenkin tärkeää, että noudatat tässä ohjeessa olevia sekä tuotteeseen merkittyjä ohjeita. 1. Lue tämä käyttöohje ennen projektorisi käyttöä. Säilytä ohje tallessa tulevaa tarvetta varten. 2. Aseta projektori aina tasaiselle vaakapinnalle käytön aikana. - Älä aseta projektoria epävakaaseen vaunuun, tasolle tai pöydälle, koska se voi pudota ja vaurioitua. - Älä aseta mitään syttyvää projektorin lähelle. - Älä käytä, jos laite on kallistunut yli 10 asteen kulmaan vasemmalta oikealle, tai yli 15 asteen kulmassa edestä taakse. 4. Älä aseta projektoria mihinkään seuraavista ympäristöistä: - Huonosti ilmastoituun tai suljettuun tilaan. Projektorin ja seinien välissä täytyy olla vähintään 50 cm tilaa ja ilman tulee virrata vapaasti sen ympärillä. - Paikkoihin, joissa lämpötilat voivat nousta äärimmäisen korkeiksi, kuten auton sisälle kaikkien ikkunoiden ollessa suljettuina. - Paikkoihin, joissa liiallinen kosteus, pöly tai tupakan savu voi vahingoittaa optisia komponentteja, lyhentää projektorin käyttöikää ja tummentaa näytön. 3. Älä säilytä projektoria pystysuunnassa. Se voi aiheuttaa projektorin putoamisen, aiheuttaa vamman tai vaurion. - Lähelle palohälyttimiä. - Paikkoihin, joissa ympäröivä lämpötila on yli 35 C/95 F. - Paikkoihin, jotka ovat yli 3000 m (10000 jalkaa) korkealla m (10000 jalkaa) 0 m (0 jalkaa) Tärkeitä turvallisuusohjeita 3

4 5. Älä tuki ilmanvaihtoaukkoja projektorin ollessa päällä (edes valmiustilassa). - Älä peitä projektoria millään esineellä. - Älä aseta projektoria peitolle, petivaatteille tai muille pehmeille pinnoille. 9. Älä katso suoraan projektorin linssiin käytön aikana. Se voi vahingoittaa näköäsi. 6. Alueille, jossa verkkovirran jännite voi vaihdella ±10 volttia, suositellaan, että kytket projektorin virranvakauttajan, ylivirtasuojan tai UPS-laitteen kautta sen mukaan, mikä soveltuu parhaiten käyttöösi. 10. Älä käytä projektorin lamppua yli sen käyttöiän. Lamppujen liiallinen käyttö niiden käyttöikää pidempään voi aiheuttaa lampun rikkoutumisen harvinaisissa tapauksissa. 7. Älä astu projektorin päälle tai aseta sen päälle mitään esineitä. 11. Lamppu kuumenee äärimmäisen kuumaksi käytön aikana. Anna projektorin jäähtyä n. 45 minuuttia ennen kuin poistat lampun vaihtoa varten. 8. Älä aseta nesteitä projektorin lähelle tai sen päälle. Projektoriin roiskuneet nesteet johtavat takuun mitätöitymiseen. Jos projektori kastuu, irrota se virtalähteestä ja ota BenQ:iin projektorin korjausta varten. 12. Älä koskaan yritä vaihtaa lamppua ennen kuin projektorin on jäähtynyt ja irrotettu virtalähteestä. 4 Tärkeitä turvallisuusohjeita

5 13. Tämä projektori pystyy näyttämää käännettyjä kuvia kattoasennukselle. Käytä vain BenQ:n kattoasennussarjaa asennusta varten. 15. Jos uskot, että projektori tarvitsee huoltoa tai korjausta, vie projektori vain sopivan koulutuksen saaneelle teknikolle. Projektorin asentaminen kattoon Jos aiot asentaa projektorisi kattoon, suosittelemme, että käytät BenQ:n projektorin kattoasennussarjan kiinnikkeitä ja varmistat, että se on kunnolla ja turvallisesti asennettu. Jos käytät muun merkkistä kuin BenQ:n kattoasennussarjaa, on olemassa vaara, että projektori putoaa katosta väärän kiinnityksen vuoksi johtuen väärän paksuisista ja pituisista ruuveista. Voit hankkia BenQ-projektorin kattoasennussarjan samasta paikasta, mistä hankit BenQ-projektorin. BenQ suosittelee, että hankit erillisen Kensingtonlukon kanssa yhteensopivan turvakaapelin ja liität sen huolellisesti sekä Kensington-lukon aukkoon projektorissa että kattoasennuskiinnikkeen alustaan. Tämä toimii toisena projektorin pitimenä, jos sen kiinnike irtoa kiinnitystelineestä. 14. Älä yritä purkaa tätä projektoria. Sen sisällä on vaarallisia jännitteitä, jotka voivat aiheuttaa kuoleman, jos kosketat jännitteisiä osia. Ainoa käyttäjän vaihdettava osa on lamppu. Katso sivu 53. Älä poista muita suojuksia missään tapauksissa. Toimita huollettavaksi vain sopivan koulutuksen saaneille, ammattihenkilöille. Kosteuden kondensoituminen Älä koskaan käytä projektoria välittömästi sen jälkeen, kun se on siirretty kylmästä lämpimään. Jos projektori altistuu suurille lämpötilamuutoksille, kosteus voi kondensoitua tärkeisiin sisäisiin osiin. Estä projektoria vaurioitumusta, älä käytä sitä ainakaan 2 tuntiin, jos lämpötilassa on äkillisiä muutoksia. Vältä räjähdysherkkiä nesteitä Älä käytä räjähdysherkkiä nesteitä, kuten hyönteismyrkkyjä ja tietyn tyyppisiä puhdistusaineita lähellä projektoria. Älä anna muovi- tai kumituotteiden koskettaa projektoria pitkään. Ne jättävät jälkiä pinnalle. Jos puhdistat kemiallisesti käsitellyllä kankaalla, varmista, että noudatat puhdistusaineen turvaohjeita. Hävittäminen Tämä tuote sisältää seuraavia aineita, jotka ovat haitallisia ihmisille ja ympäristölle. Lyijyä, jota on juotteissa. Elohopeaa, jota käytetään lampussa. Hävitä laite tai käytetyt lamput ottamalla yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja määräyksistä. Säilytä alkuperäinen pakkaus mahdollista tulevaa lähetystä varten. Jos projektori täytyy pakata käytön jälkeen, säätä projisointilinssiä sopivaan kohtaan, laita linssin tyyny linssin ympärille ja sovita linssin tyyny ja projektorin tyyny yhteen estääksesi vaurioita kuljetuksen aikana. Tärkeitä turvallisuusohjeita 5

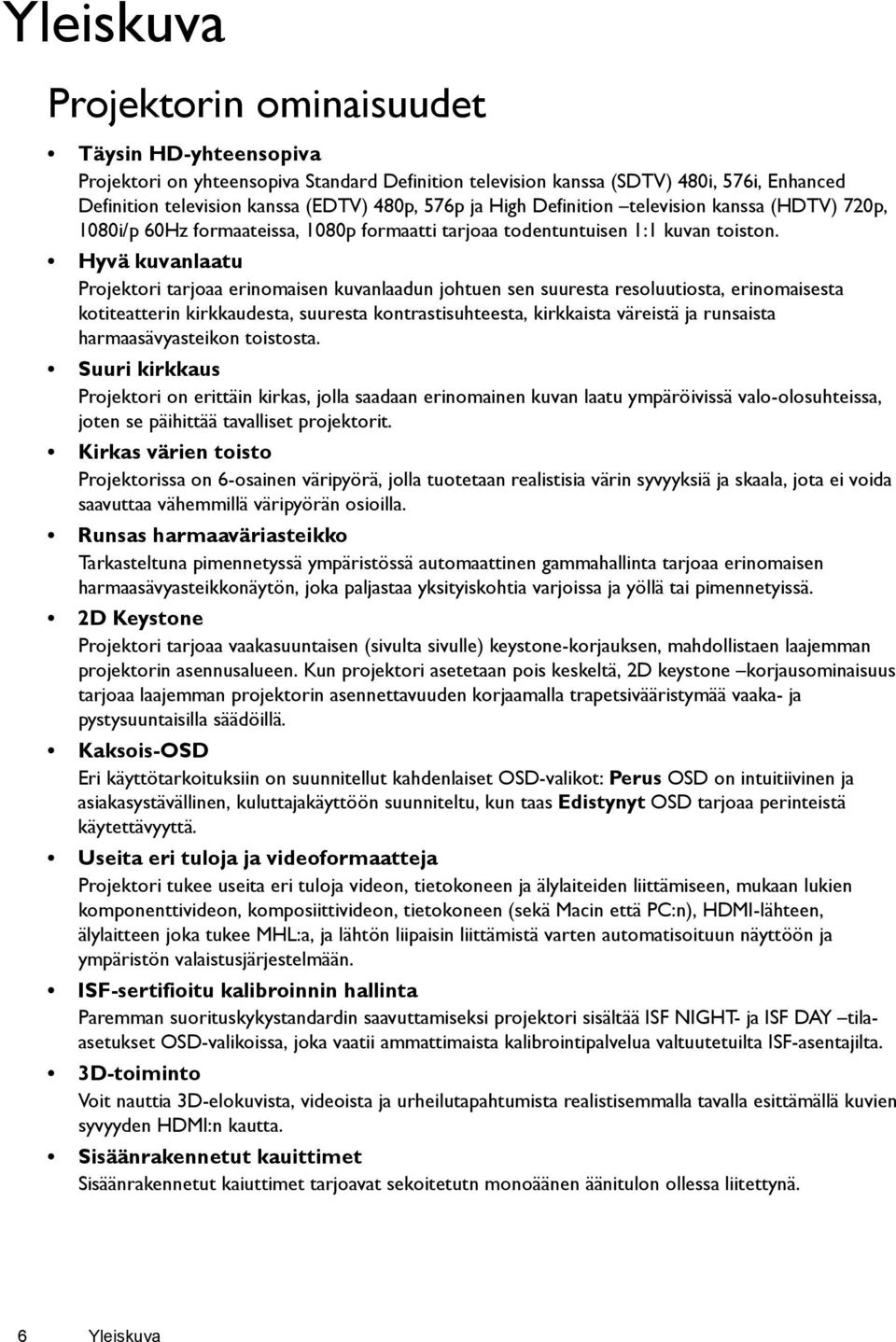

6 Yleiskuva Projektorin ominaisuudet Täysin HD-yhteensopiva Projektori on yhteensopiva Standard Definition television kanssa (SDTV) 480i, 576i, Enhanced Definition television kanssa (EDTV) 480p, 576p ja High Definition television kanssa (HDTV) 720p, 1080i/p 60Hz formaateissa, 1080p formaatti tarjoaa todentuntuisen 1:1 kuvan toiston. Hyvä kuvanlaatu Projektori tarjoaa erinomaisen kuvanlaadun johtuen sen suuresta resoluutiosta, erinomaisesta kotiteatterin kirkkaudesta, suuresta kontrastisuhteesta, kirkkaista väreistä ja runsaista harmaasävyasteikon toistosta. Suuri kirkkaus Projektori on erittäin kirkas, jolla saadaan erinomainen kuvan laatu ympäröivissä valo-olosuhteissa, joten se päihittää tavalliset projektorit. Kirkas värien toisto Projektorissa on 6-osainen väripyörä, jolla tuotetaan realistisia värin syvyyksiä ja skaala, jota ei voida saavuttaa vähemmillä väripyörän osioilla. Runsas harmaaväriasteikko Tarkasteltuna pimennetyssä ympäristössä automaattinen gammahallinta tarjoaa erinomaisen harmaasävyasteikkonäytön, joka paljastaa yksityiskohtia varjoissa ja yöllä tai pimennetyissä. 2D Keystone Projektori tarjoaa vaakasuuntaisen (sivulta sivulle) keystone-korjauksen, mahdollistaen laajemman projektorin asennusalueen. Kun projektori asetetaan pois keskeltä, 2D keystone korjausominaisuus tarjoaa laajemman projektorin asennettavuuden korjaamalla trapetsivääristymää vaaka- ja pystysuuntaisilla säädöillä. Kaksois-OSD Eri käyttötarkoituksiin on suunnitellut kahdenlaiset OSD-valikot: Perus OSD on intuitiivinen ja asiakasystävällinen, kuluttajakäyttöön suunniteltu, kun taas Edistynyt OSD tarjoaa perinteistä käytettävyyttä. Useita eri tuloja ja videoformaatteja Projektori tukee useita eri tuloja videon, tietokoneen ja älylaiteiden liittämiseen, mukaan lukien komponenttivideon, komposiittivideon, tietokoneen (sekä Macin että PC:n), HDMI-lähteen, älylaitteen joka tukee MHL:a, ja lähtön liipaisin liittämistä varten automatisoituun näyttöön ja ympäristön valaistusjärjestelmään. ISF-sertifioitu kalibroinnin hallinta Paremman suorituskykystandardin saavuttamiseksi projektori sisältää ISF NIGHT- ja ISF DAY tilaasetukset OSD-valikoissa, joka vaatii ammattimaista kalibrointipalvelua valtuutetuilta ISF-asentajilta. 3D-toiminto Voit nauttia 3D-elokuvista, videoista ja urheilutapahtumista realistisemmalla tavalla esittämällä kuvien syvyyden HDMI:n kautta. Sisäänrakennetut kauittimet Sisäänrakennetut kaiuttimet tarjoavat sekoitetutn monoäänen äänitulon ollessa liitettynä. 6 Yleiskuva

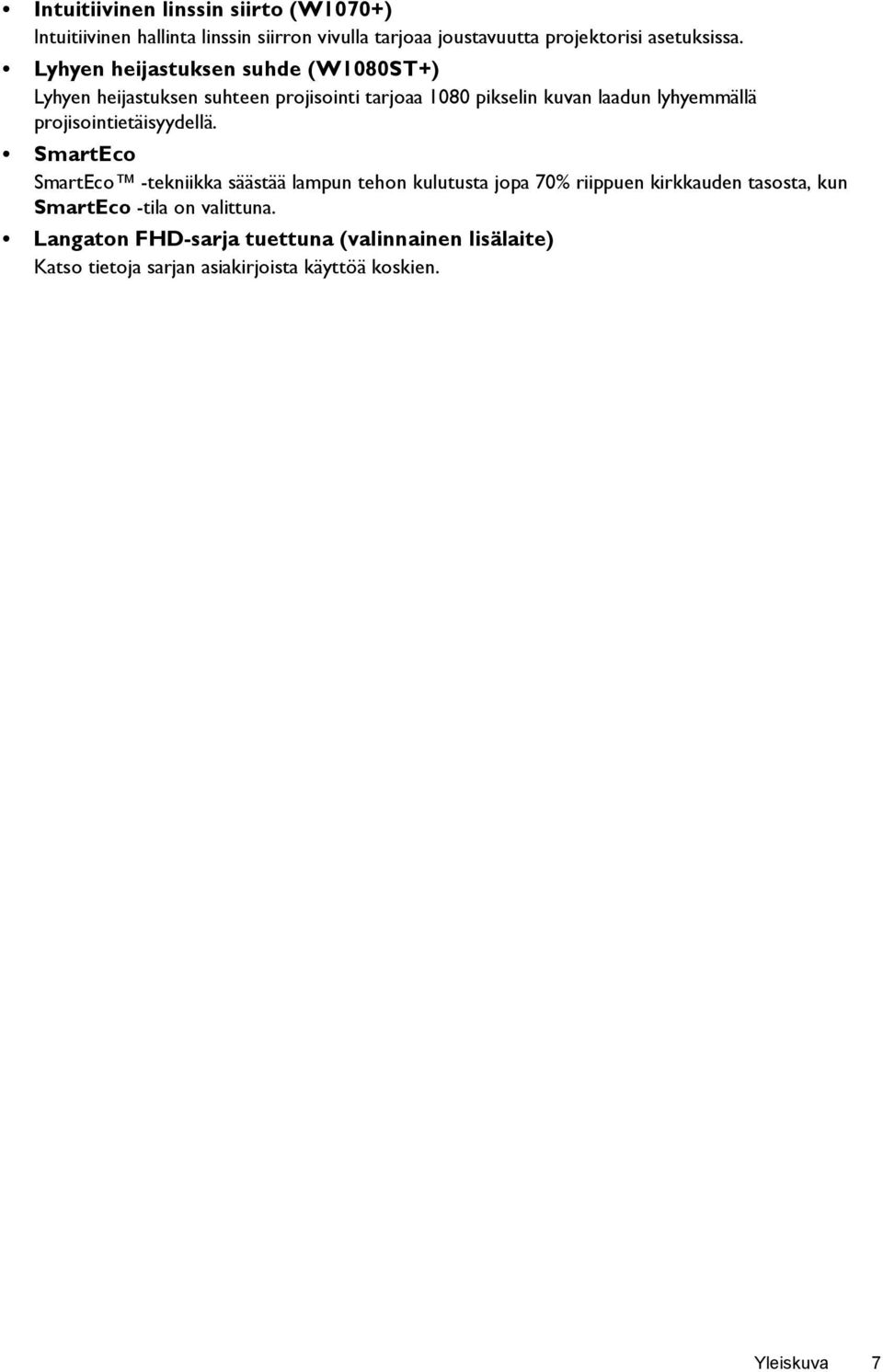

7 Intuitiivinen linssin siirto (W1070+) Intuitiivinen hallinta linssin siirron vivulla tarjoaa joustavuutta projektorisi asetuksissa. Lyhyen heijastuksen suhde (W1080ST+) Lyhyen heijastuksen suhteen projisointi tarjoaa 1080 pikselin kuvan laadun lyhyemmällä projisointietäisyydellä. SmartEco SmartEco -tekniikka säästää lampun tehon kulutusta jopa 70% riippuen kirkkauden tasosta, kun SmartEco -tila on valittuna. Langaton FHD-sarja tuettuna (valinnainen lisälaite) Katso tietoja sarjan asiakirjoista käyttöä koskien. Yleiskuva 7

8 Paketin sisältö Pura paketti huolellisesti ja tarkista, että sinulla on alla olevat tarvikkeet. Jotkut tarvikkeista eivät välttämättä ole saatavilla riippuen hankinta-alueesta. Tarkista ostopaikastasi. Normaalit lisävarusteet Jotkut lisävarusteista voivat vaihdella alueittain. W1070+ W1080ST+ Projektori Kaukosäädin Paristot Takuukortti* Käyttöohje-CD Pikakäynnistysopas Virtakaapeli * Takuukortti toimitetaan vain joillakin alueilla. Kysy lisätietoja myyjältä. Valinnaiset lisävarusteet Langaton FHD-sarja (WDP01) 8 Yleiskuva

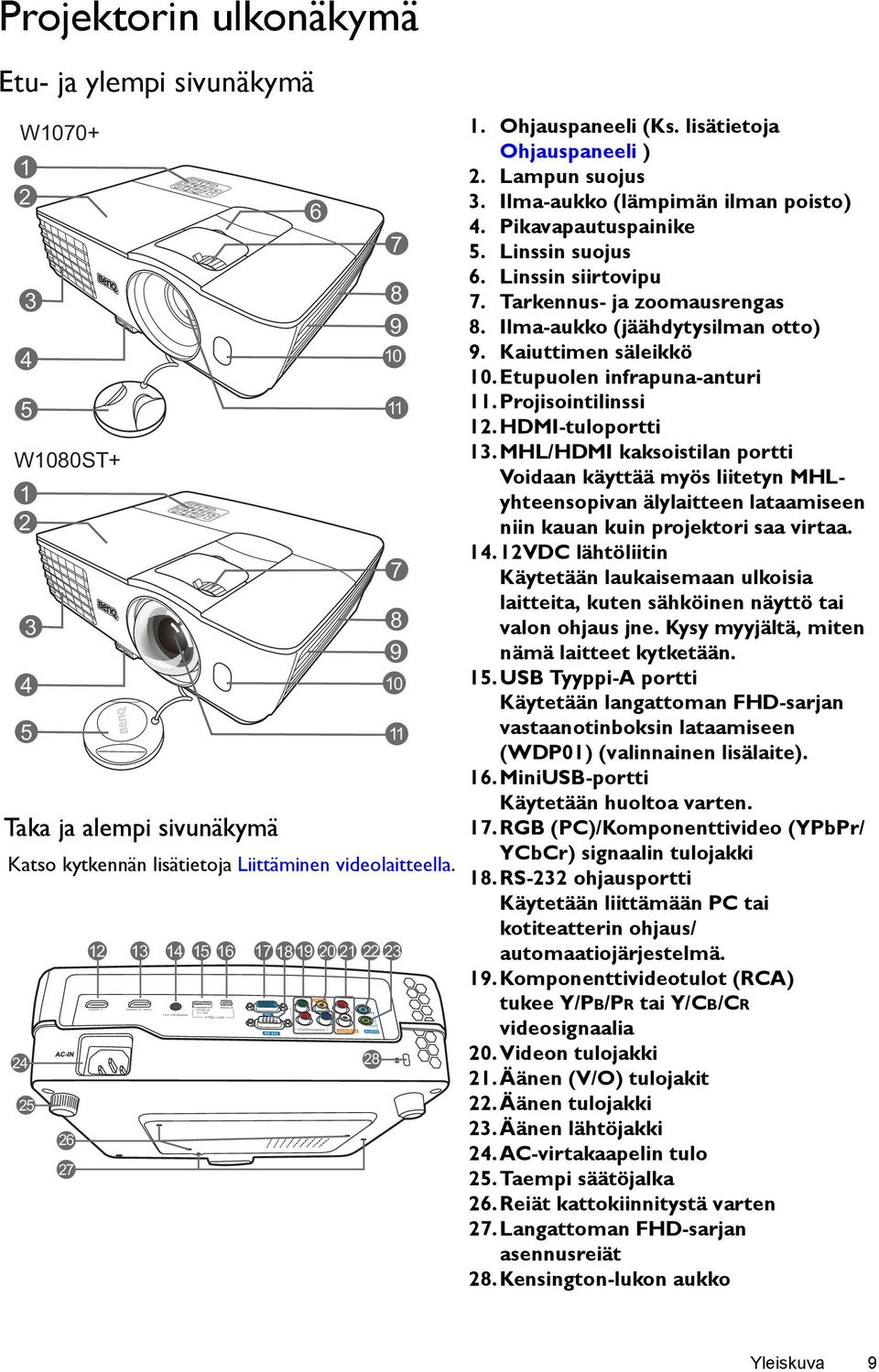

9 Projektorin ulkonäkymä Etu- ja ylempi sivunäkymä W W1080ST Taka ja alempi sivunäkymä Katso kytkennän lisätietoja Liittäminen videolaitteella Ohjauspaneeli (Ks. lisätietoja Ohjauspaneeli ) 2. Lampun suojus 3. Ilma-aukko (lämpimän ilman poisto) 4. Pikavapautuspainike 5. Linssin suojus 6. Linssin siirtovipu 7. Tarkennus- ja zoomausrengas 8. Ilma-aukko (jäähdytysilman otto) 9. Kaiuttimen säleikkö 10.Etupuolen infrapuna-anturi 11.Projisointilinssi 12. HDMI-tuloportti 13. MHL/HDMI kaksoistilan portti Voidaan käyttää myös liitetyn MHLyhteensopivan älylaitteen lataamiseen niin kauan kuin projektori saa virtaa VDC lähtöliitin Käytetään laukaisemaan ulkoisia laitteita, kuten sähköinen näyttö tai valon ohjaus jne. Kysy myyjältä, miten nämä laitteet kytketään. 15.USB Tyyppi-A portti Käytetään langattoman FHD-sarjan vastaanotinboksin lataamiseen (WDP01) (valinnainen lisälaite). 16.MiniUSB-portti Käytetään huoltoa varten. 17.RGB (PC)/Komponenttivideo (YPbPr/ YCbCr) signaalin tulojakki 18. RS-232 ohjausportti Käytetään liittämään PC tai kotiteatterin ohjaus/ automaatiojärjestelmä. 19. Komponenttivideotulot (RCA) tukee Y/PB/PR tai Y/CB/CR videosignaalia 20. Videon tulojakki 21. Äänen (V/O) tulojakit 22. Äänen tulojakki 23. Äänen lähtöjakki 24.AC-virtakaapelin tulo 25.Taempi säätöjalka 26. Reiät kattokiinnitystä varten 27.Langattoman FHD-sarjan asennusreiät 28.Kensington-lukon aukko Yleiskuva 9

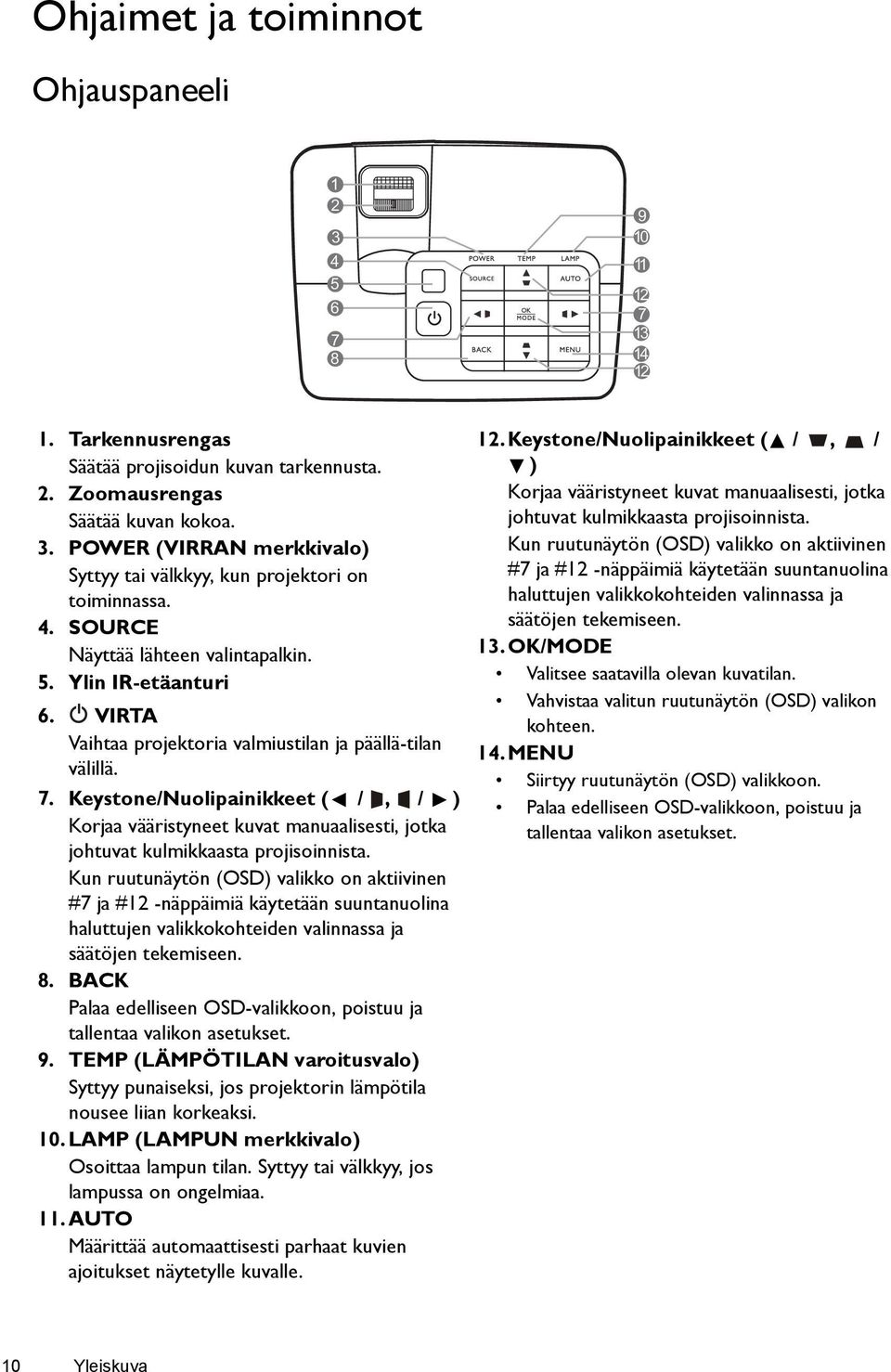

10 Ohjaimet ja toiminnot Ohjauspaneeli Tarkennusrengas Säätää projisoidun kuvan tarkennusta. 2. Zoomausrengas Säätää kuvan kokoa. 3. POWER (VIRRAN merkkivalo) Syttyy tai välkkyy, kun projektori on toiminnassa. 4. SOURCE Näyttää lähteen valintapalkin. 5. Ylin IR-etäanturi 6. VIRTA Vaihtaa projektoria valmiustilan ja päällä-tilan välillä. 7. Keystone/Nuolipainikkeet ( /, / ) Korjaa vääristyneet kuvat manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista. Kun ruutunäytön (OSD) valikko on aktiivinen #7 ja #12 -näppäimiä käytetään suuntanuolina haluttujen valikkokohteiden valinnassa ja säätöjen tekemiseen. 8. BACK Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset. 9. TEMP (LÄMPÖTILAN varoitusvalo) Syttyy punaiseksi, jos projektorin lämpötila nousee liian korkeaksi. 10.LAMP (LAMPUN merkkivalo) Osoittaa lampun tilan. Syttyy tai välkkyy, jos lampussa on ongelmiaa. 11.AUTO Määrittää automaattisesti parhaat kuvien ajoitukset näytetylle kuvalle. 12.Keystone/Nuolipainikkeet ( /, / ) Korjaa vääristyneet kuvat manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista. Kun ruutunäytön (OSD) valikko on aktiivinen #7 ja #12 -näppäimiä käytetään suuntanuolina haluttujen valikkokohteiden valinnassa ja säätöjen tekemiseen. 13. OK/MODE Valitsee saatavilla olevan kuvatilan. Vahvistaa valitun ruutunäytön (OSD) valikon kohteen. 14.MENU Siirtyy ruutunäytön (OSD) valikkoon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset. 10 Yleiskuva

11 Kaukosäädin ON, OFF Vaihtaa projektorin tilaa päälle ja pois päältä. 2. 3D, INVERT Käynnistää 3D -valikon ja vaihtelee kääntötoimintoa päälle ja pois. 3. Nuolinäppäimet ( vasen, oikea, ylös, alas) Kun ruutunäytön (OSD) valikko on aktiivinen, näitä näppäimiä käytetään suuntanuolina haluttujen valikkokohteiden valinnassa ja säätöjen tekemiseen. Kun OSD-valikko on pois päältä ja olet MHLliitäntätilassa, näitä nuolinäppäimiä voidaan käyttää älylaitteesi hallintaan. 4. OK Vahvistaa valitun OSD-valikon kohteen. Kun OSD-valikko on pois päältä ja olet MHLliitäntätilassa, tätä nuolinäppäintä voidaan käyttää älylaitteesi OSD:n valinnan vahvistamiseen. 5. BACK Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset. Kun OSD-valikko on pois päältä ja olet MHLliitäntätilassa, tätä nuolinäppäintä voidaan käyttää palataksesi tai poistuaksesi älylaitteesi OSD-valikosta MENU Siirtyy ruutunäytön (OSD) valikkoon. Palaa edelliseen OSD-valikkoon, poistuu ja tallentaa valikon asetukset. 7.,, Mykistä: Vaihtaa projektorin ääntä päälle ja pois. Äänenvoimakkuus alas: Äänenvoimakkuuden hiljentäminen. Äänenvoimakkuus ylös: Lisää projektorin äänenvoimakkuutta. 8. MHL-hallintapainikkeet ( Taakse, Toisto/Tauko, Eteen, Kelaus taaksepäin, Pysäytys, Pikakelaus eteen) Siirtyy edelliseen tiedostoon/toistaa/tauottaa/ Menee seuraavaan tiedostoon/kelaa taaksepäin/ Pysäyttää/Pikakelaa eteenpäin median toiston aikana. Saatavilla vain kun hallitset älylaitettasi MHL-tilassa. Kun OSD-valikko on pois päältä ja olet MHLliitäntätilassa, näitä näppäimiä voidaan käyttää älylaitteesi hallintaan: nuolinäppäimet, OK, BACK, ja MHL-hallintapainikkeet. 9. KEYSTONE Käynnistää 2D Keystone ruudun. Käytä Nuolinäppäimiä korjataksesi vääristyneitä kuvia manuaalisesti, jotka johtuvat kulmikkaasta projisoinnista. 10.MODE Valitsee saatavilla olevan kuvatilan. 11.LIGHT LED-taustavalo syttyy ja pysyy päällä n. 30 sekuntia painettaessa mitä tahansa kaukosäätimen näppäintä. Minkä tahansa muun näppäimen painaminen 10 sekunnin aikana uudelleen sammuttaa LED-taustavalon. 12.AUTO Määrittää automaattisesti parhaat kuvien ajoitukset näytetylle kuvalle. 13.ECO BLANK Käytetään tyhjentämään ruudun kuvan. 14.SOURCE Näyttää lähteen valintapalkin. 15.Kuvan laadun säätönäppäimet Nämä toimintonäppäimet suorittavat seuraavat tehtävät mitä on määritetty OSD-valikossa. Yleiskuva 11

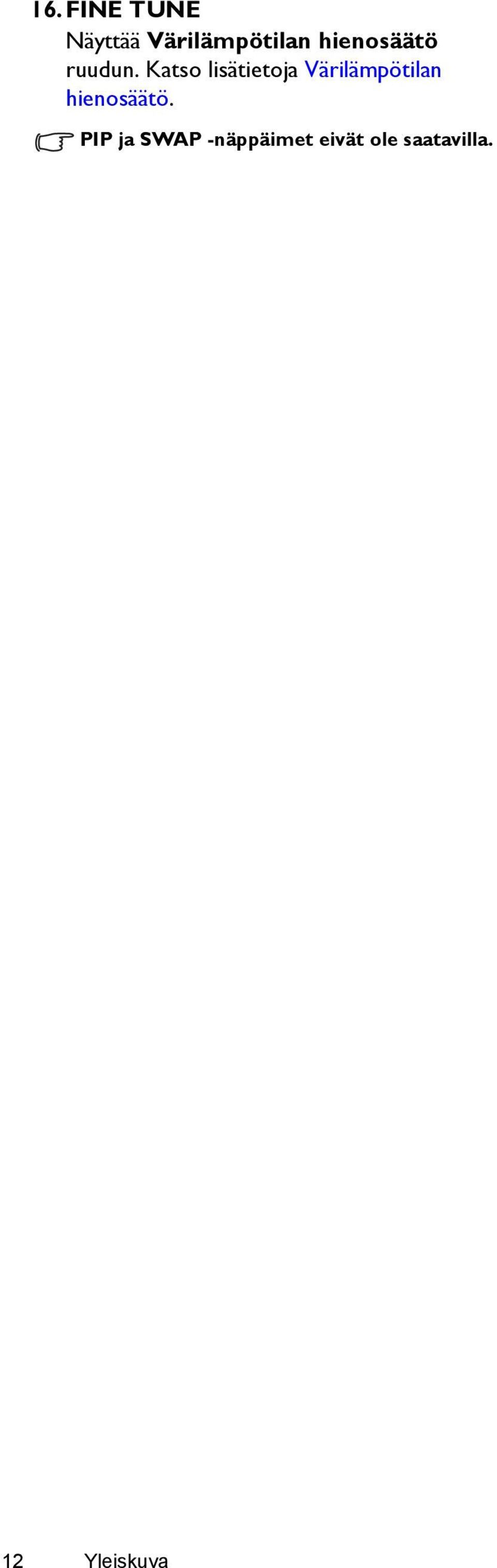

12 16.FINE TUNE Näyttää Värilämpötilan hienosäätö ruudun. Katso lisätietoja Värilämpötilan hienosäätö. PIP ja SWAP -näppäimet eivät ole saatavilla. 12 Yleiskuva

13 N. +30º Kaukosäätimen paristojen paikoilleen laitto/vaihto 1. Paina ja liu'uta pois paristokotelon kansi kuvan mukaisesti. 2. Poista vanhat paristot (jos sellaiset on käytössä) ja asenna kaksi AAA-paristoa sisälle. Varmista, että positiiviset ja negatiiviset navat ovat oikein pain kuvan mukaisesti. 3. Liu uta paristokotelon aknsi takaisin kunnes se napsahtaa paikoilleen. Vältä jättämästä kaukosäädintä ja paristoja äärimmäisen kuumiin tiloihin tai kosteaan ympäristöön, kuten keittiöön, kylpyhuoneeseen, saunaan, kasvihuoneeseen tai suljettuun autoon. Vaihda vain saman tyyppiseen tai vastaavaan paristoon valmistajan suositusten mukaisesti. Hävitä käytetyt paristot valmistajan ohjeiden ja alueesi paikallisten säädösten mukaisesti. Älä koskaan heitä paristoja tuleen. Ne voivat räjähtää. Jos paristot ovat kuluneet loppuun, tai et käytä kaukosäädintä pidempään aikaan, poista paristot välttääksesi vahinkoja kaukosäätimelle mahdollisen paristojen vuodon aiheuttamana. Kaukosäätimen toiminta-alue Kaukosäädintä täytyy pitää kulmassa, joka on 30 astetta projektorin infrapuna-kaukosäädinantureita kohden, jotta se toimii oikein. Etäisyys kaukosäätimen ja anturien välillä ei saa olla yli 8 metriä (~ 26 jalkaa). Varmista, että kaukosäätimen ja projektorin IR-anturien välissä ei ole esteitä. Projektorin käyttö edestä Projektorin käyttö ylhäältä N. +30º Yleiskuva 13

14 Asennus Sijainnin valinta Ennen kuin valitset asennuspaikkaa projektorillesi, huomioi seuraavat tekijät: Näytön koko ja paikka Pistorasian paikka Sijainti ja etäisyys projektorin ja muiden laitteidesi välillä Voit asentaa projektorin seuraavilla tavoilla. 1. Etuosa: Valitse tämä paikka niin, että projektori on asetettu lähelle lattiaa näytön eteen. Tämä on yleisin tapa asettaa projektori nopeaa asennusta ja kannettavuutta varten. Kytke projektori päälle ja tee seuraavat asetukset: MENU > Asetukset tai JÄRJESTELMÄN ASETUS : Perus > Projektorin kohta > Etuosa 2. Takaosa: Valitse tämä sijainti, jos projektori ripustetaan lähelle lattiaa ruudun taakse. Kytke projektori päälle ja tee seuraavat asetukset: MENU > Asetukset tai JÄRJESTELMÄN ASETUS : Perus > Projektorin kohta > Takaosa Erityinen takaprojisointiruutu vaaditaan. 3. Eteen katto: Valitse tämä sijainti, jos projektori ripustetaan katosta ruudun edestä. Kytke projektori päälle ja tee seuraavat asetukset: MENU > Asetukset tai JÄRJESTELMÄN ASETUS : Perus > Projektorin kohta > Eteen katto Hanki BenQ-projektorin kattoasennusarja kauppiaaltasi kiinnittääksesi projektorin kattoon. 4. Taakse katto: Valitse tämä sijainti, jos projektori ripustetaan katosta ruudun taka. Kytke projektori päälle ja tee seuraavat asetukset: MENU > Asetukset tai JÄRJESTELMÄN ASETUS : Perus > Projektorin kohta > Taakse katto Tähän vaaditaan erityinen takaprojisointinäyttö ja BenQ-projektorin kattoasennussarja. 14 Asennus

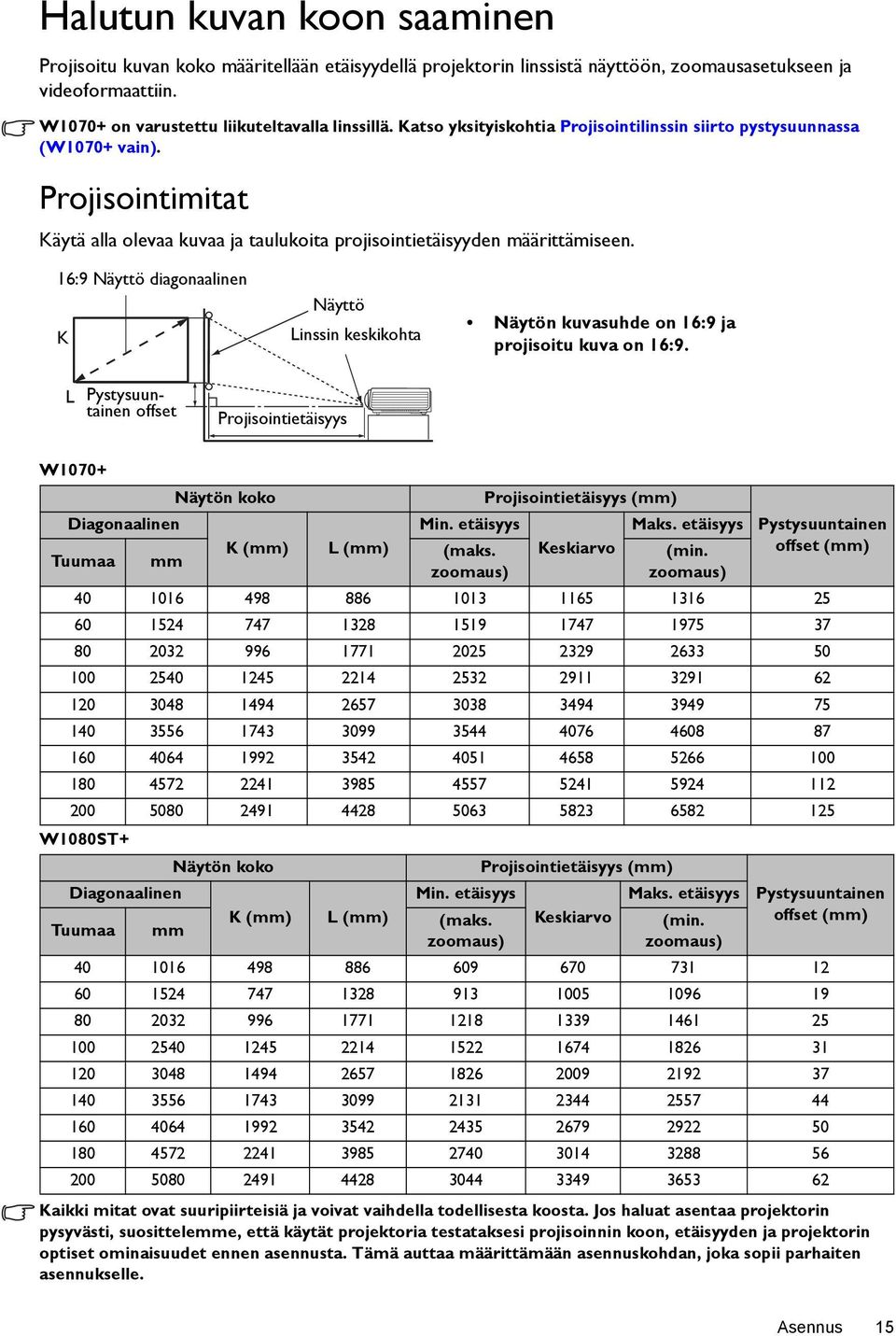

15 Halutun kuvan koon saaminen Projisoitu kuvan koko määritellään etäisyydellä projektorin linssistä näyttöön, zoomausasetukseen ja videoformaattiin. W1070+ on varustettu liikuteltavalla linssillä. Katso yksityiskohtia Projisointilinssin siirto pystysuunnassa (W1070+ vain). Projisointimitat Käytä alla olevaa kuvaa ja taulukoita projisointietäisyyden määrittämiseen. 16:9 Näyttö diagonaalinen K Näyttö Linssin keskikohta Näytön kuvasuhde on 16:9 ja projisoitu kuva on 16:9. L Pystysuuntainen offset Projisointietäisyys W1070+ Näytön koko Diagonaalinen K (mm) Tuumaa mm L (mm) Projisointietäisyys (mm) Min. etäisyys Maks. etäisyys (maks. Keskiarvo (min. zoomaus) zoomaus) Pystysuuntainen offset (mm) W1080ST+ Näytön koko Projisointietäisyys (mm) Diagonaalinen Min. etäisyys Maks. etäisyys Pystysuuntainen Tuumaa mm K (mm) L (mm) (maks. Keskiarvo (min. offset (mm) zoomaus) zoomaus) Kaikki mitat ovat suuripiirteisiä ja voivat vaihdella todellisesta koosta. Jos haluat asentaa projektorin pysyvästi, suosittelemme, että käytät projektoria testataksesi projisoinnin koon, etäisyyden ja projektorin optiset ominaisuudet ennen asennusta. Tämä auttaa määrittämään asennuskohdan, joka sopii parhaiten asennukselle. Asennus 15

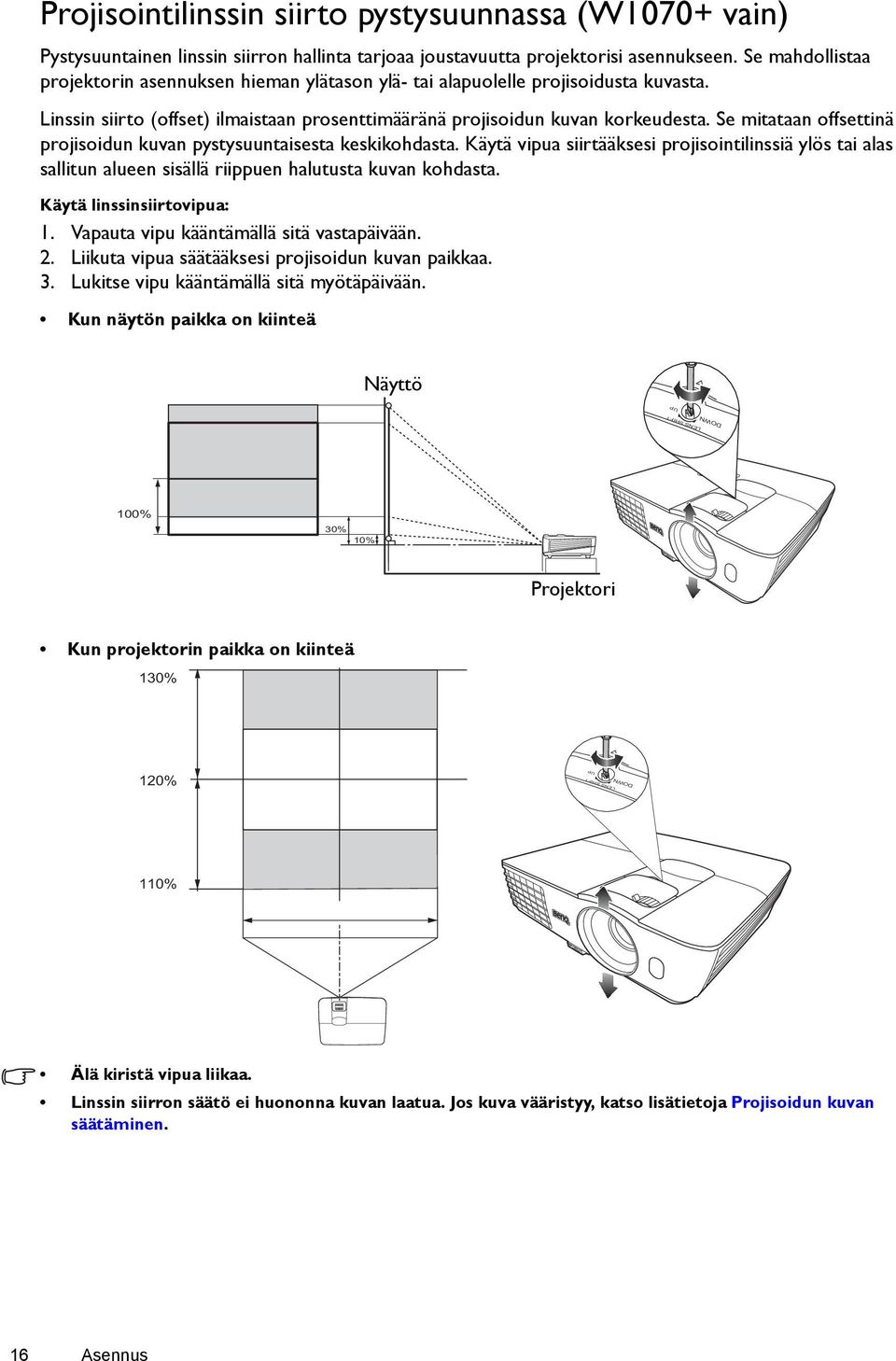

16 UP Projisointilinssin siirto pystysuunnassa (W1070+ vain) Pystysuuntainen linssin siirron hallinta tarjoaa joustavuutta projektorisi asennukseen. Se mahdollistaa projektorin asennuksen hieman ylätason ylä- tai alapuolelle projisoidusta kuvasta. Linssin siirto (offset) ilmaistaan prosenttimääränä projisoidun kuvan korkeudesta. Se mitataan offsettinä projisoidun kuvan pystysuuntaisesta keskikohdasta. Käytä vipua siirtääksesi projisointilinssiä ylös tai alas sallitun alueen sisällä riippuen halutusta kuvan kohdasta. Käytä linssinsiirtovipua: 1. Vapauta vipu kääntämällä sitä vastapäivään. 2. Liikuta vipua säätääksesi projisoidun kuvan paikkaa. 3. Lukitse vipu kääntämällä sitä myötäpäivään. Kun näytön paikka on kiinteä Näyttö LENS SHIFT DOWN 100% 30% 10% Projektori Kun projektorin paikka on kiinteä 130% 120% UP LENS SHIFT DOWN 110% Älä kiristä vipua liikaa. Linssin siirron säätö ei huononna kuvan laatua. Jos kuva vääristyy, katso lisätietoja Projisoidun kuvan säätäminen. 16 Asennus

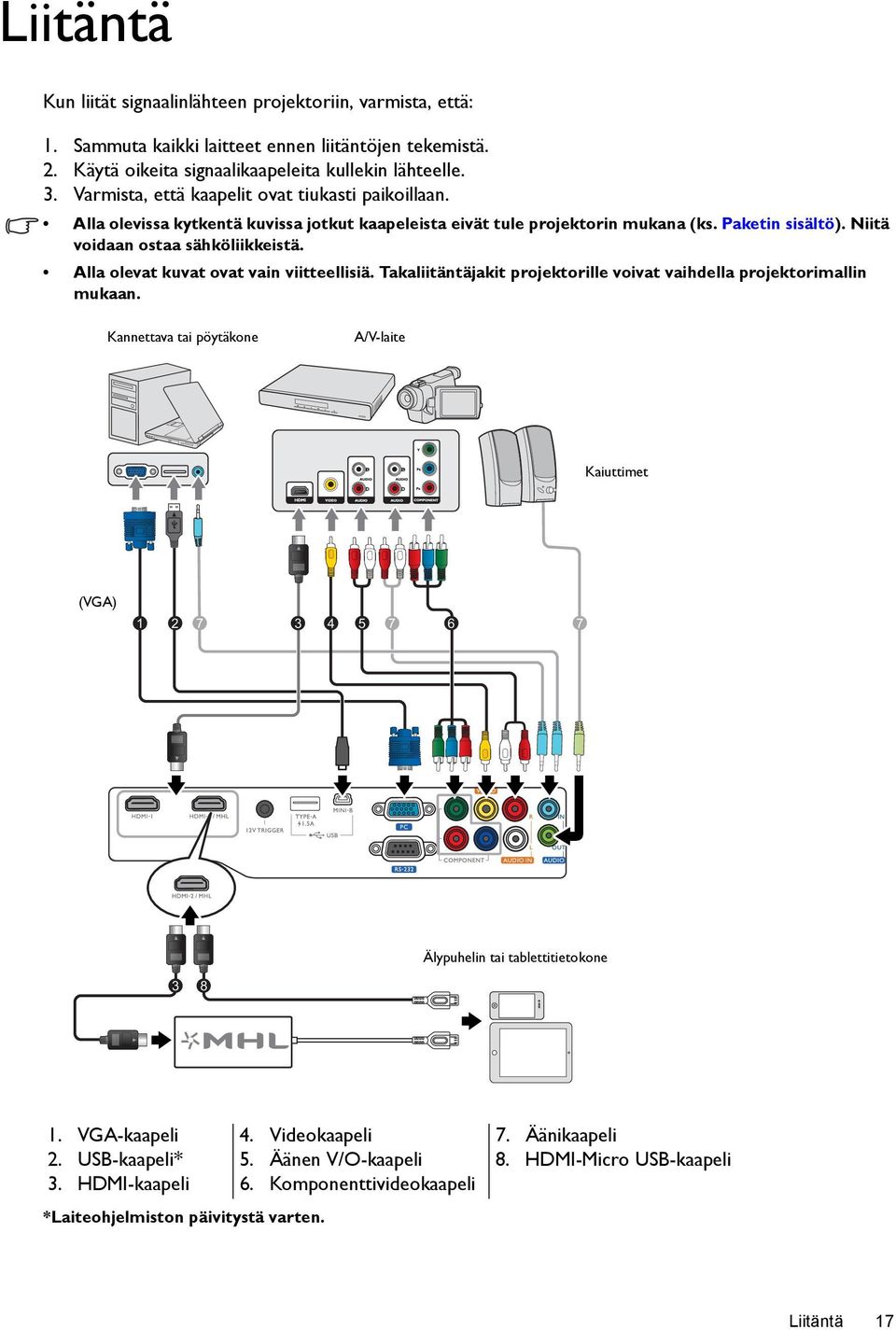

17 Liitäntä Kun liität signaalinlähteen projektoriin, varmista, että: 1. Sammuta kaikki laitteet ennen liitäntöjen tekemistä. 2. Käytä oikeita signaalikaapeleita kullekin lähteelle. 3. Varmista, että kaapelit ovat tiukasti paikoillaan. Alla olevissa kytkentä kuvissa jotkut kaapeleista eivät tule projektorin mukana (ks. Paketin sisältö). Niitä voidaan ostaa sähköliikkeistä. Alla olevat kuvat ovat vain viitteellisiä. Takaliitäntäjakit projektorille voivat vaihdella projektorimallin mukaan. Kannettava tai pöytäkone A/V-laite Kaiuttimet (VGA) Älypuhelin tai tablettitietokone VGA-kaapeli 2. USB-kaapeli* 3. HDMI-kaapeli *Laiteohjelmiston päivitystä varten. 4. Videokaapeli 5. Äänen V/O-kaapeli 6. Komponenttivideokaapeli 7. Äänikaapeli 8. HDMI-Micro USB-kaapeli Liitäntä 17

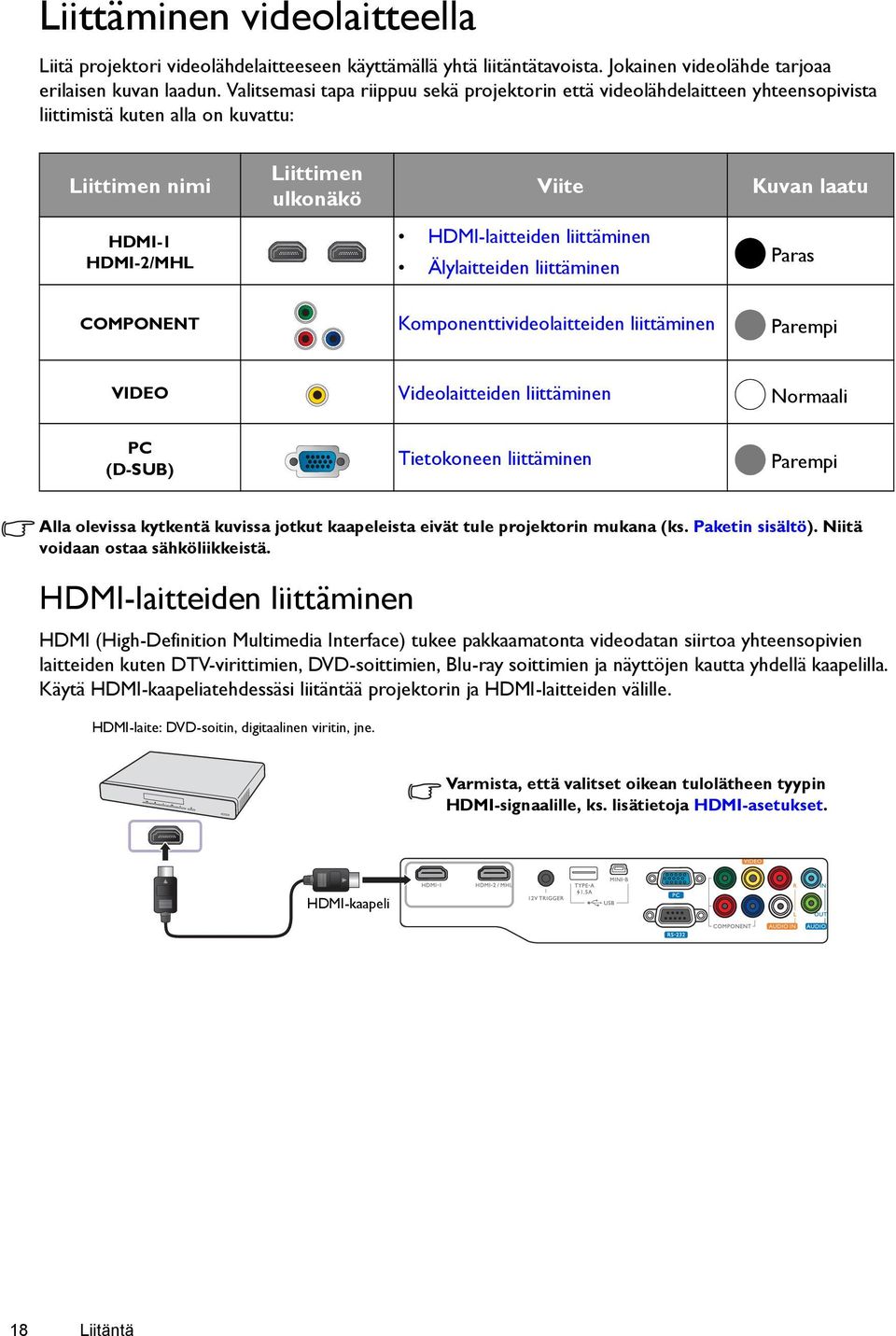

18 Liittäminen videolaitteella Liitä projektori videolähdelaitteeseen käyttämällä yhtä liitäntätavoista. Jokainen videolähde tarjoaa erilaisen kuvan laadun. Valitsemasi tapa riippuu sekä projektorin että videolähdelaitteen yhteensopivista liittimistä kuten alla on kuvattu: Liittimen nimi Liittimen ulkonäkö Viite Kuvan laatu HDMI-1 HDMI-2/MHL HDMI-laitteiden liittäminen Älylaitteiden liittäminen Paras COMPONENT Komponenttivideolaitteiden liittäminen Parempi VIDEO Videolaitteiden liittäminen Normaali PC (D-SUB) Tietokoneen liittäminen Parempi Alla olevissa kytkentä kuvissa jotkut kaapeleista eivät tule projektorin mukana (ks. Paketin sisältö). Niitä voidaan ostaa sähköliikkeistä. HDMI-laitteiden liittäminen HDMI (High-Definition Multimedia Interface) tukee pakkaamatonta videodatan siirtoa yhteensopivien laitteiden kuten DTV-virittimien, DVD-soittimien, Blu-ray soittimien ja näyttöjen kautta yhdellä kaapelilla. Käytä HDMI-kaapeliatehdessäsi liitäntää projektorin ja HDMI-laitteiden välille. HDMI-laite: DVD-soitin, digitaalinen viritin, jne. Varmista, että valitset oikean tulolätheen tyypin HDMI-signaalille, ks. lisätietoja HDMI-asetukset. HDMI-kaapeli 18 Liitäntä

19 Älylaitteiden liittäminen Projektori voi projisoida sisältöä suoraan MHL-yhteensopivilta älylaitteilta. HDMI-micro-USB kaapelia tai HDMI-micro-USB-sovitinta käyttämällä voit liittää älylaitteeseei projektoriin ja nauttia sisällöstä suurelta näytöltä. Jotkut älylaitteet eivät ole yhteensopivia käyttämäsi kaapelin kanssa. Ota yhteyttä älylaitteesi valmistajaan saadaksesi lisätietoja. HDMI-Micro USB-kaapelin käyttö 1. Liitä HDMI-Micro USB-kaapelin toinen pää HDMI-tuloliittimeen projektorissa. 2. Liitä HDMI-Micro USB-kaapelin toinen pää Micro USB-lähtöliittimeen älylaitteessasi. 3. Vaihda HDMI/MHL-tulolähteeseen. Vaihda tulosignaalia ks. lisätietoja Tulolähteen valinta. HDMI-Micro USB-kaapeli HDMI-Micro USB-sovittimen ja HDMI-kaapelin käyttö 1. Liitä HDMI-kaapelin toinen pää HDMI-tuloliittimeen projektorissa. 2. Liitä HDMI-kaapelin toinen pää HDMI-tuloliittimeen sovittimessa. 3. Liitä sovittimen toinen pää Micro USB-lähtöliittimeen älylaitteessasi. 4. Vaihda HDMI/MHL-tulolähteeseen. Vaihda tulosignaalia ks. lisätietoja Tulolähteen valinta. HDMI-kaapeli Virta Liitäntä 19

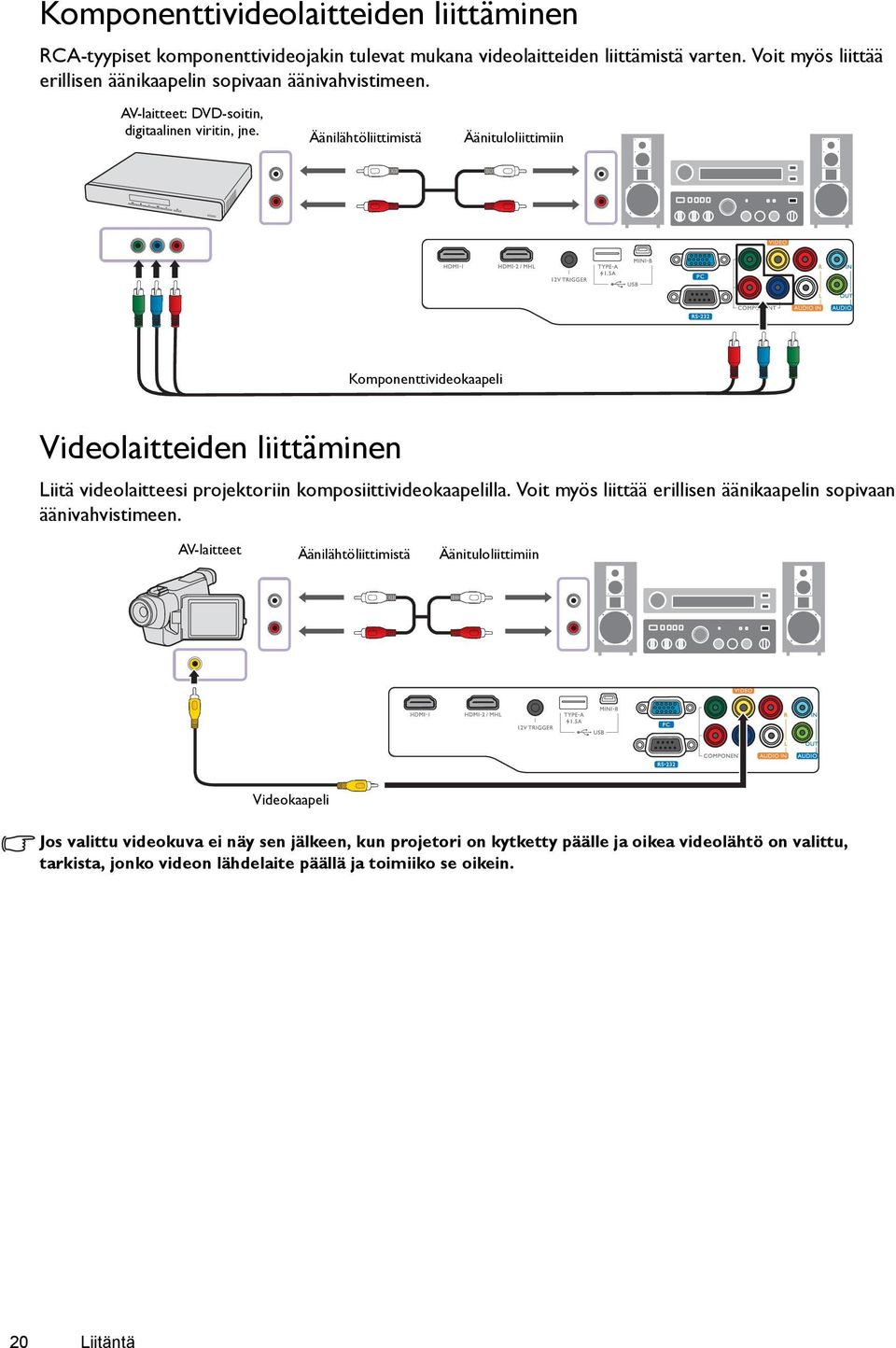

20 Komponenttivideolaitteiden liittäminen RCA-tyypiset komponenttivideojakin tulevat mukana videolaitteiden liittämistä varten. Voit myös liittää erillisen äänikaapelin sopivaan äänivahvistimeen. AV-laitteet: DVD-soitin, digitaalinen viritin, jne. Äänilähtöliittimistä Äänituloliittimiin Komponenttivideokaapeli Videolaitteiden liittäminen Liitä videolaitteesi projektoriin komposiittivideokaapelilla. Voit myös liittää erillisen äänikaapelin sopivaan äänivahvistimeen. AV-laitteet Äänilähtöliittimistä Äänituloliittimiin Videokaapeli Jos valittu videokuva ei näy sen jälkeen, kun projetori on kytketty päälle ja oikea videolähtö on valittu, tarkista, jonko videon lähdelaite päällä ja toimiiko se oikein. 20 Liitäntä

21 Tietokoneen liittäminen Liitä projektori tietokoneeseen VGA-kaapelilla. Kannettava tai pöytäkone Äänilähtöliittimestä Äänituloliittimiin VGA-kaapeli Monet kannettavat eivät kytke niiden ulkoisia videoportteja päälle kun ne liitetään projektoriin. Yleensä Fn + F3 tai CRT/LCD näppäinyhdistelmä kytkee ulkoisen näytön päälle/pois. Etsi toimintonäppäin, jossa on CRT/ LCD tai kannettavan tietokoneen toimintonäppäin, jossa on näytön kuvake. Paina Fn ja merkittyä toimintonäppäintä samanaikaisesti. Ks. kannettavasi ohjeista löytääksesi kannettavasi näppäinyhdistelmän. Liitäntä 21

22 Käyttö Projektorin käynnistys 1. Kytke virtakaapeli projektoriin ja virtalähteeseen. Kytke virtalähteen kytkin (jos sellainen on). POWER (VIRRAN merkkivalo) projektorissa syttyy oranssiksi kun virta on kytketty päälle. Käytä mukana tulevaa virtakaapelia välttääksesi sähköiskut ja tulipalot. 2. Paina projektorissa tai kaukosäätimessä käynnistääksesi projektorin. Heti, kun lamppu syttyy Virta päällä -ääni kuuluu. POWER (VIRRAN merkkivalo) välkkyy vihreänä ja jää palamaan vihreäksi kun projektori on päällä. Tuulettimet käynnistyvät, ja käynnistyskuva näkyy näytöllä sen lämmetessä. Projektori ei vastaa lisäkomentoihin sen lämmetessä. Sammuta ääni, ks. lisätietoja Käynnistä/Sammuta -soittoääni. 3. Jos tämä on ensimmäinen kerta, kun kytket projektorin päälle, asennusvelho tulee näkyviin ohjaten projektorin asetusten läpi. Jos olet jo tehnyt tämän, ohita tämä kohta ja siirry kohtaan 4. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikossa. Käytä OK vahvistaaksesi valitun valikon kohteen. Alla olevat asetusvelhon ruutukaappaukset ovat vain viitteellisiä ja voivat erota todellisesta muodosta. Kohta 1: Määritä Projektorin kohta. Lisätietoja projektorin paikasta Sijainnin valinta. Kohta 2: Määritä OSD Kieli. 22 Käyttö

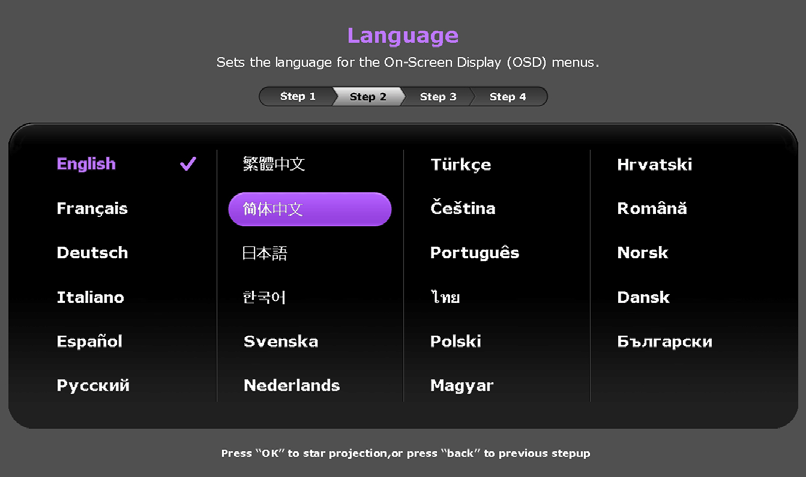

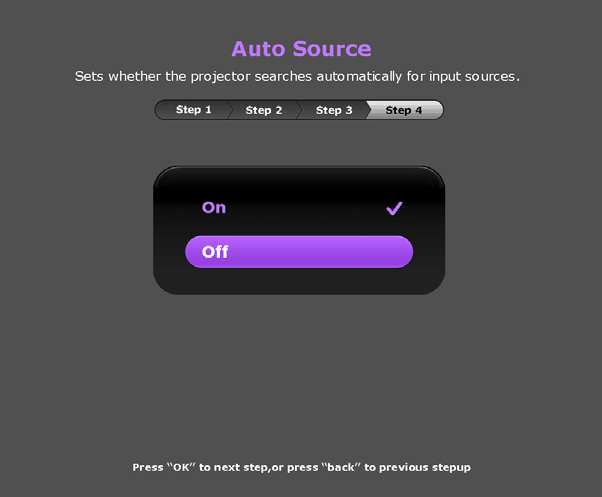

23 Kohta 3: Määritä 2D Keystone. Kohta 4: Määritä Autom. lähde. Olet nyt määrittänyt alkuasetukset. 4. Jos sinulta kysytään salasanaa, käytä projektorin nuolinäppäimiä tai kaukosäädintä syöttääksesi kuusinumeroisen salasanan. Katso lisätietoja Salasanatoiminnon hyödyntäminen. 5. Kytke liitetyt laitteet päälle. 6. Projektori alkaa etsiä saatavilla olevia tulosignaaleja. Nykyinen haettu tulosignaali näkyy ruudulla. Jos projektori ei löydä signaalia "Ei signaalia"-viesti tulee näkyviin. Voit painaa projektorin tai kaukosäätimen SOURCE valitaksesi halutun tulosignaalin. 7. Jos tulolähteen vaakataajuus ylittää projektorin alueen, "Ei signaalia" viesti näkyy näytöllä. Se jää näytölle, kunnes vaihdat tulolähteen sopivaan. Projektorin sammutus 1. Paina projektorissa tai kaukosäätimessä. Projektori näyttää sammutuksen vahvistusviestin. 2. Paina tai toisen kerran. POWER (VIRRAN merkkivalo) välkkyy oranssina ja tuulettimet jäävät päälle noin kahdeksi minuutiksi viilentämään lamppua. Projektori ei vastaa mihinkään komentoihin jäähdytysprosessin aikana. 3. Kun jäähdytysprosessi loppuu "Virta pois-ääni" kuuluu ja POWER (VIRRAN merkkivalo) näkyy kiinteänä oranssina valona. Sammuta ääni, ks. lisätietoja Käynnistä/Sammuta -soittoääni. Jos projektoria ei käytetä pitkään aikaan, irrota virtakaapeli virtalähteestä. Vältä projektorin kytkemistä päälle välittömästi sen sammuttamisen jälkeen, koska liika kuumuus voi lyhentää lampun käyttöikää. Todellinen lampun käyttöikä voi vaihdella johtuen erilaisista ympäristön olosuhteista ja käytöstä. Käyttö 23

24 Projektorin lukitseminen Turvakaapelilukon käyttö Projektori tulee asentaa turvalliseen paikkaan sen varastamisen estämiseksi. Muutoin hanki lukko, kuten Kensington-lukko, kiinnittääksesi projektorin. Löydät Kensington-lukon aukon projektorista. Ks. lisätietoja kohdasta 28 sivulla 9. Kensington-turvakaapelílukko on yleensä yhdistelmä avaimia ja lukkoja. Katso tietoja lukon asiakirjoista sen käytöstä. Salasanatoiminnon hyödyntäminen Turvallisuussyistä ja estääksesi vääriä henkilöitä käyttämästä projektoria, voit määrätä salasanan ruutunäytön (OSD-valikon kautta. Kun salasana on asetettu ja toiminto on käytössä, projektori on suojattu salasanalla. Käyttäjät, jotka eivät tiedä salasanaa, eivät voi käyttää projektoria. On hankalaa, jos otat salasanan käyttöön ja unohdat salasanan. Kirjoita salasana ylös, ja pidä se turvallisessa paikassa vastaista tarvetta varten. Salasanan asetus Kun salasana on asetettu ja käynnistä lukitus on käytössä, projektoria ei ovi käyttää, ellei oikeaa salasanaa syötetä joka kerta, kun projektori käynnistetään. Tämän tekemiskesi ensin siirrytään Edistynyt OSD-valikkoon (ks. lisätietoja 31). 1. Mene JÄRJESTELMÄN ASETUS : Kehittynyt > Salasana nähdäksesi Salasana -ruudun. 2. Valitse Muuta salasana ja paina OK nähdäksesi ANNA SALASANA -ruudun. ANNA SALASANA Takaisin 3. Ruudun mukaisesti neljä nuolipainiketta ( / / / ) edustavat 4 numeroa (1, 2, 3, 4). Käytä projektorin tai kaukosäätimen nuolinäppäimiä syöttääksesi kuusinumeroisen salasanan. Numerot näkyvät ******-merkkeinä niitä syöttäessäsi. 4. Syötä sama salasana uudelleen vahvistaaksesi ja palataksesi Salasana -ruutuun. 5. Valitse Käynnistä lukitus ja käytä / asettaaksesi Päälle. 6. Syötä nykyinen salasana ottaaksesi toiminnon käyttöön. 7. Paina BACK tallentaaksesi muutokset ja poistu. 24 Käyttö

25 Jos unohdat salasanan Jos otat salasanatoiminnon käyttöön, sinun tulee syötää salasana joka kerta, kun kytket projektorin päälle. Kun syötät väärän salasanan, virheviesti näkyy ja ANNA SALASANA -ruutu näytetään. Kohdassa Edistynyt OSD-valikko Kohdassa Perus OSD-valikko Salasanavirhe Yritä uudestaan. Salasanavirhe Yritä uudestaan. Voit yrittää uudelleen syöttämällä toisen kuusinumeroisen salasanan, tai jos et mitenkään muista sitä, käytä peruutustoiminnon salasanaa. Katso lisätietoja Salasanan palautustoimintoon siirtyminen. Jos olet syöttänyt väärän salasanan 5 kertaa peräkkäin, projektori sammuu automaattisesti lyhyeksi aikaa. Salasanan palautustoimintoon siirtyminen 1. Varmista,e ttä Salasana -ruutu näkyy näytöllä, paina ja pidä pohjassa projektorin tai kaukosäätimen AUTO 3 sekunnin ajan. Projektori näyttää koodatun numeron näytöllä. Kohdassa Edistynyt OSD-valikko Kohdassa Perus OSD-valikko Palauta salasana Kirjoita palautuskoodi ylös, ja ota yhteyttä BenQ Asiakastukeen. Peruutuskoodi: Palauta salasana Kirjoita palautuskoodi ylös, ja ota yhteyttä BenQ Asiakastukeen. Peruutuskoodi: XXX XXX XXX XXX XXX XXX XXX XXX Takaisin 2. Kirjoita numero ylös ja sammuta projektori. 3. Hae apua paikallisesta BenQ-asiakaspalvelusta purkaaksesi numeron. Sinulta voidaan kysyä todistetta hankinta-asiakirjoista varmistaaksesi, että olet projektorin valtuutettu käyttäjä. "XXX" yllä olevissa viesteissä ovat numeroita, jotka voivat vaihdella mallista riippuen. Käyttö 25

26 Salasanan muuttaminen Tämän tekemiskesi ensin siirrytään Edistynyt OSD-valikkoon (ks. lisätietoja 31). 1. Mene JÄRJESTELMÄN ASETUS : Kehittynyt > Salasana nähdäksesi Salasana -ruudun. 2. Valitse Muuta salasana ja paina OK nähdäksesi ANNA NYKYINEN SALASANA -ruudun. ANNA NYKYINEN SALASANA Takaisin 3. Käytä projektorin tai kaukosäätimen nuolinäppäimiä syöttääksesi vanhan salasanan. Jos salasana on oikein ANNA UUSI SALASANA -ruutu tulee näkyviin. Jos salasana on väärin, näytetään virheviesti ja ANNA NYKYINEN SALASANA -ruutu, jotta voit yrittää uudelleen. Voit joko kokeilla toista salasanaa tai painaa BACK peruuttaaksesi muutoksen. 4. Anna uusi salasana. 5. Anna sama salasana vahvistuksena. Kirjoita salasana ylös, ja pidä se turvallisessa paikassa vastaista tarvetta varten. 6. Uuden salasanan vaihto onnistui. Muista syöttää uusi salasana seuraavan kerran, kun kytket projektorin päälle. 7. Paina BACK tallentaaksesi muutokset ja poistu. Salasanatoiminnon poisto käytöstä Tämän tekemiskesi ensin siirrytään Edistynyt OSD-valikkoon (ks. lisätietoja 31). 1. Mene JÄRJESTELMÄN ASETUS : Kehittynyt > Salasana nähdäksesi Salasana -ruudun. 2. Valitse Käynnistä lukitus ja käytä / asettaaksesi Pois. 3. Anna nykyinen salasana. Jos salasana on oikea, Salasana ruutu näyttää, että Käynnistä lukitus on Pois. Sinua ei pyydetä antamaan salasanaa seuraavan kerran, kun kytket projektorin päälle. Jos salasana on väärä, näytetään salasanan virheviesti, ja ANNA NYKYINEN SALASANA - ruutu näkyy, jotta voit yrittää uudelleen. Voit joko kokeilla toista salasanaa tai painaa BACK peruuttaaksesi muutoksen. 4. Paina BACK tallentaaksesi muutokset ja poistu. Vaikka salasanatoiminto on pois käytöstä, säilytä vanha salasana tallessa, jos sinun täytyy uudelleenaktivoida salasanatoiminto syöttämällä vanha salasana. 26 Käyttö

27 Tulolähteen valinta Projektori voidaan liitää useisiin laitteisiin samalla kertaa. Se kuitenkin näyttää vain yhden täyden näytön kerrallaan. Käynnistyessään projektori etsii automaattisesti saatavilla olevia signaaleja. Jos haluat, että projektori etsii aina automaattisesti signaaleja: Edistynyt OSD-valikossa mene JÄRJESTELMÄN ASETUS : Perus -valikkoon ja ota käyttöön Autom. lähde. (ks. "Autom. lähde" sivulla 44) Perus OSD-valikossa, jos signaalia ei tule projektoriin, mene kohtaan Autom. lähde ja ota se käyttöön; jos signaaleja on liitetty, mene Asetukset -valikkoon ja ota sitten käyttöön Autom. lähde. (ks. "Autom. lähde" sivulla 33 ja 35) Valitse videolähde: 1. Paina projektorissa tai kaukosäätimessä SOURCE nähdäksesi lähteen valintapalkin. Lähde HDMI1 HDMI2 MHL PC Video Component 2. Paina /, kunnes haluamasi signaali on valittu ja paina OK. Kun signaali on havaittu, valitut lähdetiedot näkyvät ruudulla muutaman sekunnin ajan. Jos projektoriin on liitetty useita laitteita, toista kohdat 1-2 löytääksesi toisen signaalin. Tämän projektorin natiivinäyttöresoluutio on 16:9 kuvasuhteessa. Parhaiden kuvannäyttötulosten saamiseksi valitse ja käytä tulosignaalia, joka tuottaa tämän resoluution. Projektori skaalaa muut resoluutiot riippuenkuvasuhde -asetuksesta, mikä voi aiheuttaa kuvan vääristymistä tai kuvan selkeyden menetyksen. Katso lisätietoja Kuvasuhde. Tulolähteen uudelleen nimeäminen Voit nimetä nykyisen tulolähteen lähteenvalintapalkissa uudelleen. Tämän tekemiskesi ensin siirrytään Edistynyt OSD-valikkoon (ks. lisätietoja 31). 1. Paina MENU ja käytä sitten / siirtyäksesi JÄRJESTELMÄN ASETUS : Perus. 2. Paina valitaksesi Läht. uudnim ja paina OK näyttääksesi Läht. uudnim -ruudun. 3. Paina / / / kunnes haluamasi merkki on valittu. 4. Kun olet valmis, paina BACK tallentaaksesi muutokset ja poistu. Käyttö 27

28 Projisoidun kuvan säätäminen Projisointikulman säätäminen Projektori on varustettu pikavapautuksella olevalla säätöjalalla ja taemmall säädettävällä jalalla. Näillä muutetaan kuvan korkeutta ja projisointikulmaa. Projektorin säätö: 1. Paina pikavapautuspainiketta ja nosta projektorin etuosaa. Kun kuva on halutulla kohdalla, vapauta pikavapautuspainike lukitaksesi jalan paikoilleen. 2. Ruuvaa taempi säätöjalka hienosäätääksesi vaakakulmaa. Jalan kokoon vetämiseksi pidä projektoria samalla, kun painat pikavapautuspainiketta, laske projektori sitten hitaasti. Ruuvaa taempaa säätöjalkaa vastakkaiseen suuntaan. Jos näyttö ja projektori eivät ole kohti toisiaan, projisoitu kuva vääristyy pystysuunnassa. Tämän korjaamiseen katso lisätietoja Kuvan automaattinen säätö. Kuvan automaattinen säätö 1 Älä katso linssiin kun lamppu on päällä. Lampun voimakas valo voi vahingoittaa silmiäsi. Ole varovainen painaessasi pikavapautuspainiketta, koska se on lähellä poistoaukkoa, josta tulee kuumaa ilmaa. 2 Joissakin tapauksissa voit haluta optimoida kuvan laatua. Tee tämä painamalla projektorissa tai kaukosäätimessä AUTO. 3 sekunnin aikana sisäänrakennettu älykäs automaattinen säätötoiminto säätää automaattisesti taajuuden ja kellon arvoja parhaan kuvan laadun saamiseksi. Nykyisen tulolähteen tiedot näytetään näytön nurkassa 3 sekunnin ajan. Tämä toiminto on saatavilla vain kun PC-signaali on valittuna. Kuvan koon ja selkeyden hienosäätö Säädä projisoidun kuvan kokoa kääntämällä projektorin zoomausrengasta. Kuvan tarkentamiseksi kieritä projektorin tarkennusrengasta. 28 Käyttö

29 Keystone-korjaus Vääristyminen tarkoittaa tilannetta, jossa projisoitu kuva on selkeästi leveämpi joko ylä- tai alaosasta. Se ilmenee, kun projektori ei ole kohti näyttöä. Voit korjata tämän YHDELLÄ näistä tavoista. Kaukosäätimen käyttö Paina KEYSTONE nähdäksesi 2D Keystone -ruudun. Projektorin käyttö Paina /, /, /, tai / nähdäksesi 2D Keystone -ruudun. 2D Keystone Paina "BACK" palataksesi käytä tai / käytä tai / käytä tai / käytä tai / Korjaa vääristymä kuvan yläosassa käyttämällä tai /. Korjaa vääristymä kuvan alaosassa käyttämällä tai /. Korjaa vääristymä kuvan oikealla käyttämällä tai /. Korjaa vääristymä kuvan vasemmalla käyttämällä tai /. Kun olet valmis, paina BACK tallentaaksesi muutokset ja poistu. Käyttö 29

30 Valikkotoiminnot Tietoja OSD-valikoista Jotta voit tehdä useita eri säätöjä projektoriin ja projisoituun kuvaan, projektori on varustettu 2 tyyppisillä monikielisillä ruutunäyttö (OSD)-valikoilla: Perus OSD-valikko: tarjoaa ensisijaiset valikkotoiminnot. (Ks. Perus OSD-valikon käyttö) Edistynyt OSD-valikko: tarjoaa täydet valikkotoiminnot. (Ks. Edistynyt OSD-valikon käyttö) Siirry OSD-valikkoon painamalla projektorissa tai kaukosäätimessä MENU. Ensimmäisellä kerralla kun käytät projektoria (alkuasetusten jälkeen), yksi seuraavista Perus OSDvalikkonäkymistä tulee näkyviin, riippuen siitä, onko videosignaali saatavilla. Tulosignaali liitetty Ei liitettyä tulosignaalia Kuva-tila Elokuva Äänitila Käyttäjä Kieli Suomi Autom. lähde Pois Projektorin kohta Etuosa Valikkotyyppi Perus Testimalli Pois HDMI-form. Automaattinen Äänenvoimakkuus 5 Nollaa lampun ajastin Resetoi kaikki asetukset Tietoja Mykistä Pois 3D-tila 3D Pois 3D synkr. kääntö Paina OK Asetukset Paina OK 30 Valikkotoiminnot

31 Jos aiot vaihtaa Perus OSD-valikosta Edistynyt OSD-valikkoon, seuraa alla olevia ohjeita: Käytä projektorin tai kaukosäätimen nuolipainikkeita( / / / ) liikkuaksesi valikossa, ja käytä OK vahvistaaksesi valinnan. Kun projektoriin on liitetty videosignaali i. Mene Asetukset > Valikkotyyppi -valikkoon. ii. Käytä / valitaksesi Edistynyt ja paina OK. iii. Paina MENU uudelleen siirtyäksesi Edistynyt OSD-valikkoon. Kun projektoriin EI ole liitetty videosignaalia i. Mene Valikkotyyppi -valikkoon. ii. Käytä / valitaksesi Edistynyt ja paina OK. iii. Paina MENU uudelleen siirtyäksesi Edistynyt OSD-valikkoon. Seuraavan kerran, kun kytket projektorin päälle, voit siirtyä Edistynyt OSD-valikkoon painamalla MENU. Alla on yleisnäkymä Edistynyt OSD-valikosta. Kuva center Vakio Käyttäjätilan hallinta Kirkkaus Kontrasti Väri Sävy Terävyys Värilämpötila Normaal Lampputeho Jatko Nollaa nykyinen kuvatila PC Lopeta Samoin jos haluat vaihtaa Edistynyt OSD-valikosta Perus OSD-valikkoon, noudata alla olevia ohjeita: i. Mene JÄRJESTELMÄN ASETUS : Perus > Valikkoasetukset > Valikkotyyppi -valikkoon. ii. Käytä / valitaksesi Perus. iii. Paina MENU uudelleen siirtyäksesi Perus OSD-valikkoon. Seuraavan kerran, kun kytket projektorin päälle, voit siirtyä Perus OSD-valikkoon painamalla MENU. Valikkotoiminnot 31

32 Perus OSD-valikon käyttö Riippuen siitä, onko videosignaali liitetty projektoriin, Perus OSD-valikko tarjoaa eri toimintoja. Katso seuraavat linkit saadaksesi lisätietoja. Perus OSD-valikko tulosignaalit liitettynä Perus OSD-valikko ilman, että tulosignaalit ovat liitettynä (rajoitettuja valikkoja on saatavilla) Perus OSD-valikko tulosignaalit liitettynä Perus OSD-valikko tarjoaa tärkeimmät valikkotoiminnot. Saatavilla olevat valikon kohdat voivat vaihdella riippuen liitetyistä videolähteistä ja määritetyistä asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Siirry OSD-valikkoon painamalla projektorissa tai kaukosäätimessä MENU. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikkokohteissa. Käytä OK vahvistaaksesi valitun valikon kohteen. Vaihda Perus OSD-valikosta Edistynyt OSD-valikkoon, ks. sivu 31. center Valikko Alavalikot ja kuvaukset Valitse esiasetetun kuvatilan, joka sopii käyttöympäristöösi ja tulosignaalin kuvatyyppiin. Esiasetetut kuvatilat kuvataan kuten alla: Kirkas: Maksimoi projisoidun kuvan kirkkauden. Tämä tila sopii ympäristöön, jossa tarvitaan erityisen suurta kirkkautta, kuten projektorin käyttö hyvin valaistuissa tiloissa. Elokuva: Hyvin tasapainotetulla värikylläisyydellä ja kontrastilla matalalla kirkkauden tasolla tämä sopii parhaiten elokuvien katseluun täysin pimeissä ympäristöissä (kuten elokuvateatterissa). Vakio: Hieman Elokuva -tilaa kirkkaampana se sopii käytettäväksi tiloissa, joissa on hieman ympäröivää valoa. 3D: Se on optimoitu 3D-efekteille 3D-sisältöä katseltaessa. Tämä tila on saatavilla vain kun 3D-toiminto on käytössä. Käyttäjä 1/Käyttäjä 2: Palauttaa muokatut asetukset. Siirry Edistynyt OSD-valikkoon ja ks. lisätietoja Käyttäjätilan hallinta. Toiminto on käytettävissä kaukosäätimellä. Äänitila Valitsee haluamasi ääniefektitilan. Seuraavat esiasetetut äänitilat ovat saatavilla: Vakio, Elokuva, Musiikki, Urheilu, ja Käyttäjä. Määritä Käyttäjä -tilan ääniasetukset siirtymällä Edistynyt OSD-valikkoon ja katso lisätietoja Käyttäjä EQ :sta. Jos Mykistä -toiminto on aktivoitu, Äänitila säätäminen sammuttaa Mykistä -toiminnon. Säätää projektorin sisäisen kaiuttimen äänenvoimakkuuden tasoa tai äänenvoimakkuutta, joka tuotetaan äänilähtöjakista. Äänenvoimakkuus Jos Mykistä -toiminto on aktivoitu, Äänenvoimakkuus säätäminen sammuttaa Mykistä -toiminnon. Toiminto on käytettävissä kaukosäätimellä. 32 Valikkotoiminnot

33 Mykistä Valitsee Päälle jolla projektorin sisäinen kaiutin sammutetaan väliaikaisesti tai äänenvoimakkuus tulee äänilähtöjakista. Palauta ääni valitsemalla Pois. Toiminto on käytettävissä kaukosäätimellä. Tämä projektori tukee kolmiulotteisen (3D) sisällön toistoa, joka siirretään 3D-yhteensopivan videolaitteen ja sisällön kautta, kuten PlayStation-konsoleiden (3D-pelilevyt), 3D Blu-ray 3D-soittimien (3D Blu-ray -levyillä), 3D-televisioiden (3D-kanavalla) ym. kautta. Kun olet liittänyt 3D-videolaitteet projektoriin, käytä BenQ 3D-laseja ja varmista, että virta on päällä, jotta voit katsella 3D-sisältöä. 3D-sisältöä katseltaessa 3D-tila kuva saattaa näyttää olevan väärässä kohdassa, tämä ei ole kuitenkaan laitteen toimintavirhe. pidä taukoja 3D-sisällön katselussa. lopeta 3D-sisällön katselu jos tunnet väsymystä tai epämukavuutta. pidä etäisyytenä näytöstä noin kolme kertaa näytön toimintakorkeus 3D-sisältöä katseltaessa. lapset ja henkilöt, joilla on aiemmin ollut yliherkkyyttä valolle, joilla on sydänongelmia, tai muita lääketieteellisiä tiloja, ei pitäisi katsella 3D-sisältöä. Oletusasetus on Automaattinen ja projektori valitsee automaattisesti sopivan 3D-formaatin havaitessaan 3D-sisältöä. Jos projektori ei tunnista 3D-formaattia, valitse 3D-tila manuaalisesti toiveesi mukaisesti. Kun tämä toiminto on käytössä: Projisoidun kuvan kirkkauden taso vähenee. center ei voida säätää. 2D Keystone voidaan säätää vain rajoitetuissa määrin. Toiminto on käytettävissä kaukosäätimellä. 3D synkr. kääntö Asetukset Kieli Projektorin kohta Testimalli Autom. lähde Valikkotyyppi HDMI-form. Nollaa lampun ajastin Kun 3D-kuvasi on vääristynyt, ota tämä toiminto käyttöön vaihtaaksesi vasemman ja oikean silmän kuvaa paremman 3D-katselukokemuksen saamiseksi. Toiminto on käytettävissä kaukosäätimellä. Paina OK siirtyäksesi sen alavalikkoon. Ks. lisätietoja alla. Asettaa kielen ruutunäytön (OSD) valikoille. Projektori voidaan asentaa kattoon tai näytön taakse yhdellä tai useammalla peilillä. Katso lisätietoja Sijainnin valinta. Ottaa tämän toiminnon käyttöön näyttäen ruudukkotestimallin, joka auttaa säätämään kuvan kokoa ja tarkentamaan sitä niin, että projisoitu kuva ei vääristy. Asettaa valinnan siitä, etsiikö projektori automaattisesti tulolähteitä. Valitse Päälle ottaaksesi käyttöön projektorin tulolähteiden haun kunnes se löytää signaalin. Jos toiminto on asetettu Pois, projektori valitsee viimeksi käytetyn tulolähteen. Vaihtaa Edistynyt OSD-valikkoon. Valitsee tulolähteen tyypin HDMI-signaalille. Voit myös valita lähteen tyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustason standardeja. HDMI-form. on saatavilla vain kun HDMI-signaali on valittu. Aktivoi tämä toiminto vasta kun uusi lamppu on asennettu. Kun valitset Reset, "Reset onnistuneesti" viesti näkyy ilmoittaen, että lampun aika on nollattu. Valikkotoiminnot 33

34 Resetoi kaikki asetukset Tietoja Palauttaa kaikki asetukset tehdasasetuksiin. Seuraavat asetukset jäävät voimaan: Keystone, Kieli, Projektorin kohta, ja Nollaa lampun ajastin. Näyttää seuraavat tiedot projektorista. Lähde: Näyttää nykyisen signaalin lähteen. center: Näyttää nykyisen center. Resoluutio: Näyttä tulolähteen natiiviresoluution. Värijärjestelmä: Näyttää tulojärjestelmän formaatin. Vastaava lampun tuntimäärä: Näyttää tuntimäärän miten kauan lamppua on käytetty. 3D-formaatti: Näyttää nykyisen 3D-tilan. 3D-formaatti on saatavilla vain kun 3D-tila on käytössä. Laiteohjelmiston versio: Näyttää projektorisi laiteohjelmiston version. Joitakin tietoja on saatavilla vain kun tietyt tulolähteet ovat käytössä. 34 Valikkotoiminnot

35 Perus OSD-valikko ilman, että tulosignaalit ovat liitettynä Koska projektoriisi ei ole tulosignaalia, vain Asetukset alavalikot kohdassa Perus OSD-valikossa tulesignaalit liitettynä ovat saatavilla. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Siirry OSD-valikkoon painamalla projektorissa tai kaukosäätimessä MENU. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikkokohteissa. Käytä OK vahvistaaksesi valitun valikon kohteen. Vaihda Perus OSD-valikosta Edistynyt OSD-valikkoon, ks. sivu 31. Valikko Kieli Projektorin kohta Testimalli Autom. lähde Valikkotyyppi HDMI-form. Alavalikot ja kuvaukset Asettaa kielen ruutunäytön (OSD) valikoille. Projektori voidaan asentaa kattoon tai näytön taakse yhdellä tai useammalla peilillä. Katso lisätietoja Sijainnin valinta. Ottaa tämän toiminnon käyttöön näyttäen ruudukkotestimallin, joka auttaa säätämään kuvan kokoa ja tarkentamaan sitä niin, että projisoitu kuva ei vääristy. Asettaa valinnan siitä, etsiikö projektori automaattisesti tulolähteitä. Valitse Päälle ottaaksesi käyttöön projektorin tulolähteiden haun kunnes se löytää signaalin. Jos toiminto on asetettu Pois, projektori valitsee viimeksi käytetyn tulolähteen. Vaihtaa Edistynyt OSD-valikkoon. Valitsee tulolähteen tyypin HDMI-signaalille. Voit myös valita lähteen tyypin manuaalisesti. Eri lähdetyypeillä on eri kirkkaustason standardeja. HDMI-form. on saatavilla vain kun HDMI-signaali on valittu. Nollaa lampun ajastin Resetoi kaikki asetukset Tietoja Aktivoi tämä toiminto vasta kun uusi lamppu on asennettu. Kun valitset Reset, "Reset onnistuneesti" viesti näkyy ilmoittaen, että lampun aika on nollattu. Palauttaa kaikki asetukset tehdasasetuksiin. Seuraavat asetukset jäävät voimaan: Keystone, Kieli, Projektorin kohta, ja Nollaa lampun ajastin. Näyttää seuraavat tiedot projektorista. Lähde: Näyttää nykyisen signaalin lähteen. center: Näyttää nykyisen center. Resoluutio: Näyttä tulolähteen natiiviresoluution. Värijärjestelmä: Näyttää tulojärjestelmän formaatin. Vastaava lampun tuntimäärä: Näyttää tuntimäärän miten kauan lamppua on käytetty. 3D-formaatti: Näyttää nykyisen 3D-tilan. 3D-formaatti on saatavilla vain kun 3D-tila on käytössä. Laiteohjelmiston versio: Näyttää projektorisi laiteohjelmiston version. Joitakin tietoja on saatavilla vain kun tietyt tulolähteet ovat käytössä. Valikkotoiminnot 35

36 Edistynyt OSD-valikon käyttö Edistynyt OSD-valikko tarjoaa täydet valikkotoiminnot. Päävalikon kuvake Päävalikon nimi Kuva Valitse center Käyttäjätilan hallinta Kirkkaus 50 Vakio Alavalikko Kontrasti Väri Sävy Tila Terävyys 7 Värilämpötila Normaali Lampputeho Nykyinen tulolähde PC Jatko Nollaa nykyinen kuvatila Lopeta Paina BACK palataksesi edelliseen ruutuun tai poistu. Edistynyt OSD-valikon yleisnäkymä yllä on vain viitteellinen ja voi erota todellisesta sekä käyttämästäsi projektorin mallista. Siirry OSD-valikkoon painamalla projektorissa tai kaukosäätimessä MENU. Siinä on seuraavat päävalikot. Tarkista linkit alla olevien valikkokohtien mukaisesti saadaksesi lisätietoja. 1. Kuva -valikko (ks. sivu 37) 2. Äänias. -valikko (ks. sivu 41) 3. Näytä -valikko (ks. sivu 42) 4. JÄRJESTELMÄN ASETUS : Perus -valikko (ks. sivu 44) 5. JÄRJESTELMÄN ASETUS : Kehittynyt -valikko (ks. sivu 45) 6. Tietoja -valikko (ks. sivu 47) Saatavilla olevat valikon kohdat voivat vaihdella riippuen liitetyistä videolähteistä ja määritetyistä asetuksista. Valikon kohteet, jotka eivät ole käytettävissä, tulevat harmaiksi. Käytä projektorin tai kaukosäätimen nuolinäppäimiä ( / / / ) liikkuaksesi valikkokohteissa. Käytä OK vahvistaaksesi valitun valikon kohteen. Vaihda Edistynyt OSD-valikosta Perus OSD-valikkoon, ks. sivu Valikkotoiminnot
