1 Gerätereihe PRO Greenair HP Lüftungsgeräte mit eingebauter Luft-Wärmepumpe

2 Frische Raumluft mit energiesparender Lüftung Gerätereihe PRO Greenair HP Die integrierte Luft-Wärmepumpe ist das Herz der Gerätereihe. Enthält alle Eigenschaften der Premium- klasse: Frische Luft Wärmerückgewinnung Steuersystem Heizen und Kühlen mit Wärmepumpe Die Gerätereihe PRO Greenair HP eignet sich für Gebäude von 6 39 m 2 Größe. Das Gerät wird so bemessen, dass eine gute Kühl- und Heizleistung sichergestellt wird. Dies bedeutet einen stärkeren Luftdurchsatz als das Minimum, das die Bauvorschriftensammlung fordert. So werden ausgezeichnete Raumluftbedingungen und eine gute Raumluftqualität garantiert. Die Geräte der Reihe verfügen über keine getrennte Außeneinheit, da die Wärmepumpe in das Gerät eingebaut ist. Deshalb eignet sich die Gerätereihe auch in Wohngebieten, wo strenge Einschränkungen für die Fassade gelten. Frische Luft Die Lüftung bringt frische, saubere Luft in die Wohnung und transportiert die verbrauchte Luft nach draußen. Wärmerückgewinnung Die Geräte der Reihe PRO Greenair HP verfügen über eine überlegen effiziente Wärmerückgewinnung, denn aus der Abluft wird sowohl von dem rotierenden Wärmetauscher als auch von der Wärmepumpe Wärmeenergie zurückgewonnen. Steuersystem Jedes Gerät der Reihe PRO Greenair HP verfügt über ein hochwertiges und bedienfreundliches Steuersystem: Die Bewohner brauchen nur die passende Temperatur einzustellen und den Rest erledigt das Gerät. Die Menüs sind klar und viele Schnellfunktionen erleichtern die tägliche Bedienung. Heizen und Kühlen mit Wärmepumpe Bei den Geräten der Reihe PRO Greenair HP ist die Lüftung und die Wärmerückgewinnung in der Luft-Wärmepumpe vereint. Es bewältigt einen Teil des Heizbedarfs und kann jedes Hauptheizsystem unterstützen. Zusätzlich kühlt es im heißen Sommer die Luft. Die Geräte der Reihe PRO Greenair HP sind so ausgelegt, dass sie in ständig benutzten Räumen, z. B. Wohnungen, als Lüftungsgerät dienen können. Die Abluft des Gebäudes muss mindestens 2 Grad warm sein, damit die Wärmepumpe effektiv arbeiten kann. In den Abluftkanal muss ein als Zubehör lieferbarer Heizkörper eingebaut werden, wenn die Temperatur der Abluft unter 2 Grad liegt. Deutliche Einsparungen Die Geräte der Reihe PRO Greenair HP gewinnen aus der Abluft die Wärme zurück und verwenden sie zum Erwärmen der Luft, die ins Gebäude geblasen wird. Daraus entstehen beträchtliche Einsparungen beim Wohnen. Da es sich anstelle von zwei getrennten Geräten um ein Kombigerät handelt, werden nicht nur Platz, sondern auch Montagekosten gespart. Ökologische Wahl Bei den Geräten der Reihe PRO Greenair HP sind zwei Wärmerückgewinnungsverfahren vereint Wärmepumpe und rotierender Wärmetauscher. Dank der Kombination sind die Geräte der Reihe wesentlich energieeffizienter als andere und sparen beträchtlich Heizenergie. Allein der Wirkungsgrad des Wärmetauschers beträgt bis zu 8 %. Entscheiden Sie sich für PRO Greenair HP Frische und saubere Raumluft Erwärmung und Kühlung mit Luft-Wärmepumpe Keine Einblaseeinheit: Die Luft wird entlang der Lüftungskanäle gleichmäßig verteilt. Intelligentes Steuersystem mit Schnellfunktionen Doppelte Wärmerückgewinnung Gerät übernimmt einen Teil des Heizungsbedarfs Eignet sich parallel zu allen Heizungssystemen Anstatt zwei getrennten Geräten ein Kombigerät Keine Kühlinstallation Kombigerät spart Platz Kleinerer ökologischer Fußabdruck Wird in Finnland hergestellt.

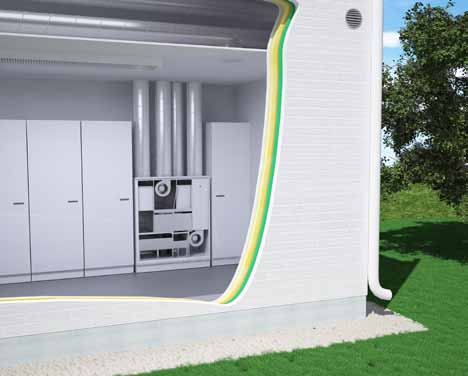

3 Die Geräte der Reihe PRO Greenair HP verteilen die warme oder kühle Luft durch die Lüftungskanäle gleichmäßig im ganzen Haus. Das Gerät eignet sich auch an Objekten mit strengen Bestimmungen für die Fassade, weil es über keine Außeneinheit verfügt. Beispiel für Zulufttemperatur mit PRO Greenair HP sowie Temperaturvergleich für Fortluft bei verschiedenen Wärmerückgewinnungsverfahren 5, 4, 3, 2, 1,, -1, -2, -3, -35, -3, -25, -2, -15, -1, -5,, 5, 1, 15, Ulkoilma lämpötila C Temperatur der Außenluft C Temperatur der Zuluft von PRO Greenair HP in einer typischen Situation*, in der die Enteisungsfunktion aktiviert ist Temperatur der Fortluft hinter einem Kreuzstrom- Wärmetauscher, während die Temperatur zum Verhindern des Einfrierens auf +6 C begrenzt wird. Temperatur der Fortluft hinter einem rotierenden Wärmetauscher, wobei die Temperatur zum Verhindern des Einfrierens nicht begrenzt wird. Temperatur der Fortluft hinter einer PRO Greenair HP, also hinter Wärmepumpe und rotierendem Wärmetauscher * Situation, in der die Luftmengen der Planung entsprechend und die Abluft ausreichend warm ist. Genaue Leistungswerte können mit dem Bemessungswerkzeug Energy Optimizer auf der Internetseite von Ensto Enervent, berechnet werden. In der Grafik wird die Temperatur der ins Gebäude geblasenen (Zuluft) und der aus dem Gebäude geblasenen Luft (Fortluft) bei einer bestimmten Außenlufttemperatur dargestellt. Über der waagrechten Achse ist die Außentemperatur und über der senkrechten Achse die erzielbare Temperatur aufgetragen. Die oberste Kurve beschreibt die Temperatur der ins Gebäude strömenden Luft, wenn im Haus ein Gerät der Reihe PRO Greenair HP in Betrieb ist. Die drei unteren Kurven beschreiben die Temperatur der aus dem Haus strömenden Luft bei verschiedenen Verfahren der Wärmerückgewinnung. Je kälter die nach außen strömende Luft ist, um so energieeffizienter ist das Gerät.

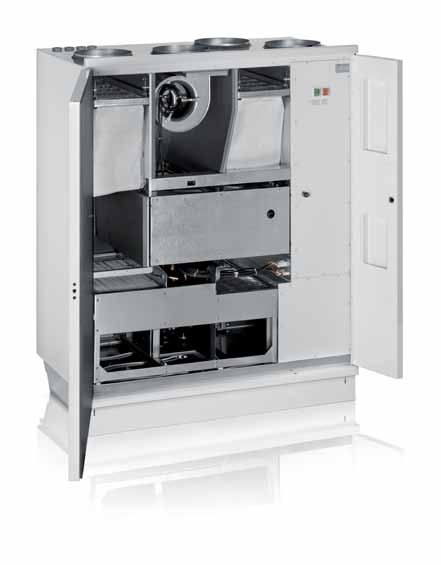

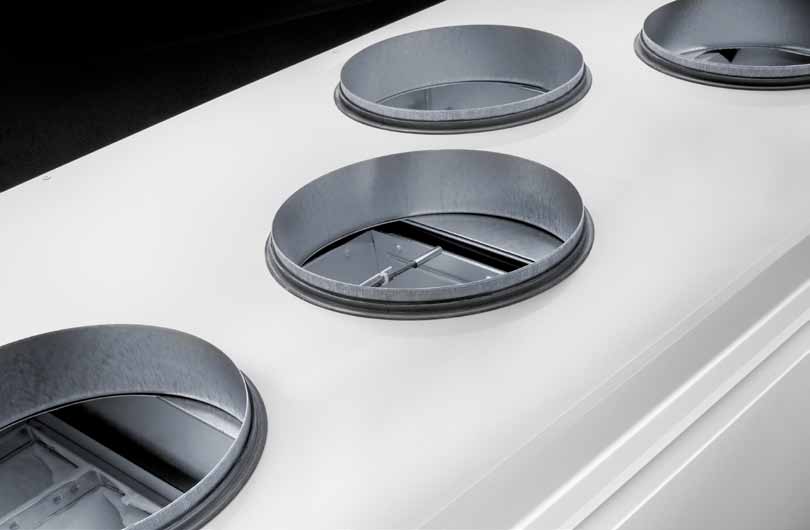

4 Pelican PRO Greenair HP Pelican PRO Greenair HP PRO Greenair HP ist für das Lüftungsgerät Pelican lieferbar, das sich für ein Gebäude von 6-16 m 2 Größe, also zum Beispiel für ein großes Wohnhaus oder Büro eignet. Pelican wird aus weiß lackiertem Blech hergestellt und die Kanalanschlüsse sind nach oben gerichtet. Eine passende Lüftungslösung wird immer entsprechend den Maßen und den Anforderungen des Objekts, aber auch entsprechend den Vorlieben der Bewohner gewählt.

5 ALLGEMEINE TECHNISCHE DATEN PELICAN PRO GREENAIR HP Maximaler Luftstrom (Filter F5) 576 m³/h Minimaler Luftstrom (Filter F5) 374 m³/h Vollständige Heizung der Wohnung (3,6-7,2 m³/h/m²) 8-16 m² Vollständige Kühlung der Wohnung (3,6-1,8 m³/h/m²) 6-16 m² Ventilatoren (Zu- und Abluft) à 17 W Kanaldurchmesser Ø 2 mm Gewicht 165 kg Standardfilter F5/F5 Alternative Filter F7/F7 Überhitzungsschutz Ja Schallpegel bei Gebläsegeschwindigkeiten in den Zuluftkanal von 2, 4, 6, 8, 1 % LWA, db(a),, 49, 52, 52 LPA, db(a) 1 m²: Schallabsorption,, 45, 48, 48 Spannung 23 V~/5 Hz Sicherung 16 A träge Kühlmittel der Wärmepumpe R41A, 1,5 kg Nennleistung des Kompressors,98 kw Wärme-COP der Wärmepumpe 6,4 Kühlungs-EER * der Wärmepumpe 9,22 Kondenswasseranschlüsse 2 x Ø 32 mm Kompressorregelung 3 1 % Min. Ablufttemperatur, bei der eine gute Heizleistung erzielt werden kann +2 C Maßzeichnungen abluft POISTOILMA 15 Ø2 998 fortluft JÄTEILMA WARTUNGSLUKE HUOLTOLUUKKU 128 aussenluft ULKOILMA zuluft TULOILMA 15 8 * EER = COP*3, Die mit der PRO Greenair HP erzielbare Heizleistung wird folgendermaßen berechnet: Heizleistung = ρi x cpi x qv x ΔT = 1,2 kg/m³ x 1 kj/(kxkg) x 432 m³/h x 9 C / 3,6 = 1296 W Ø 2 ρi Dichte der Luft, 1,2 kg/m³ cpi spezifische Wärmekapazität der Luft, 1, kj/(kgk) qv Luftstrom, m³/h ΔT Temperaturdifferenz, C 127 Regelsysteme EDA eair Pelican Pegasos eco PRO Greenair greenair HP tulo- Kennlinie ja poistoilman der Zu- ominaiskäyrä und Abluft F5-suodattimilla mit F5-Filter Käytettävissä Verfügbarer Druck painetta Pa Pa Anwendbarer druck Pa % 6% 5% 1 2 4% 3 5% 4 6% 5 7% 8% 9% 6 ZULUFT 3% 1 Luftmenge 2m³/h m³/h 3 4 ABLUFT 8% 9% FLÄCHE FÜR OPTIMAL KÜHLUNG TULOILMA Zuluft Ilmamäärä l/s HEIZUNG UND VENTILATION POISTOILMA Abluft ALUE, Bereich, JOLLA SAAVUTETAAN in dem OPTIMAALINEN neben der Lüftung eine optimale Heizung und LÄMMITYS JA VIILENNYS ILMANVAIHDON LISÄKSI Kühlung möglich ist

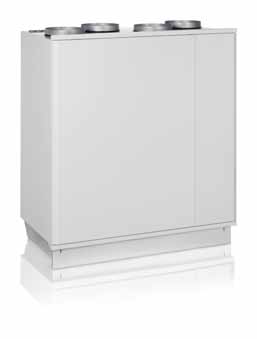

6 Pegasos PRO Greenair Heat Pump Pegasos PRO Greenair HP PRO Greenair HP ist für das Lüftungsgerät Pegasos lieferbar, das sich für ein Gebäude von m 2 Größe, also zum Beispiel für ein großes Wohnhaus oder Büro eignet. Pegasos wird aus weiß lackiertem Blech hergestellt und die Kanalanschlüsse sind nach oben gerichtet. Eine passende Lüftungslösung wird immer entsprechend den Maßen und den Anforderungen des Objekts, aber auch entsprechend den Vorlieben der Bewohner gewählt.

7 ALLGEMEINE TECHNISCHE DATEN PEGASOS PRO GREENAIR HP Maximaler Luftstrom (Filter F5) 1 44 m³/h Minimaler Luftstrom (Filter F5) 432 m³/h Vollständige Heizung der Wohnung (3,6 7,2 m³/h/m²) m² Vollständige Kühlung der Wohnung (3,6-1,8 m³/h/m²) m² Ventilatoren (Zu- und Abluft) à 545 W Kanaldurchmesser Ø 25 mm Gewicht 245 kg Standardfilter F5/F5 Alternative Filter F7/F7 Überhitzungsschutz Ja LWA, db(a) 41, 45, 58, 66, 68 Spannung 4 V 3~, 5 Hz Sicherung 3x16 A träge Kühlmittel der Wärmepumpe R41A, 1,5 kg Nennleistung des Kompressors 2,6 kw Wärme-COP der Wärmepumpe 6 Kühlungs-EER * der Wärmepumpe 12 Kondenswasseranschlüsse 2 x Ø 32 mm Kompressorregelung 1 1 % Min. Ablufttemperatur, bei der eine gute Heizleistung erzielt werden kann +2 C Maßzeichnungen Ø25 fortluft JÄTEILMA POISTOILMA abluft aussenluft ULKOILMA 15 WARTUNGSLUKE HUOLTOLUUKKU 128 zuluft TULOILMA * EER = COP*3,4 Die mit der PRO Greenair HP erzielbare Heizleistung wird folgendermaßen berechnet: Heizleistung = ρi x cpi x qv x ΔT = 1,2 kg/m³ x 1 kj/(kgk) x 9 m³/h x 9 C / 3,6 = 27 W ρi Dichte der Luft, 1,2 kg/m³ cpi Spezifische Wärmekapazität der Luft, 1, kj/(kgk) qv Luftstrom, m³/h ΔT Temperaturdifferenz, C Regelsysteme Kennlinie EDA eair Pegasos eco PRO Greenair HP Kennlinie der Zu- und Abluft mit F5-Filter Pegasos eco PRO greenair HP tulo- ja poistoilman ominaiskäyrä F5-suodattimilla Pegasos eco PRO greenair HP tulo- ja poistoilman ominaiskäyrä F5-suodattimilla Käytettävissä Verfügbarer painetta Druck Pa Pa Pa % 6% 7% 8% 9% 4% 3% 4% 5% 6% 7% 8% 9% 2 4 4% 6 5% 8 1 6% 12 7% 8% 9% % % Luftmenge m³/h Ilmamäärä TULOILMA Zuluft l/s TULOILMA Ilmamäärä l/s POISTOILMA Abluft POISTOILMA ALUE, Bereich, JOLLA SAAVUTETAAN in dem OPTIMAALINEN neben der Lüftung eine optimale Heizung und LÄMMITYS ALUE, JOLLA JA SAAVUTETAAN VIILENNYS ILMANVAIHDON OPTIMAALINEN LISÄKSI LÄMMITYS Kühlung JA VIILENNYS möglich ILMANVAIHDON ist LISÄKSI

8 Ensto Enervent Oy Kipinätie PORVOO enervent@ensto.com Vertriebspartner in der Schweiz: Duc Lufttechnik GmbH Mühlebachweg 9, 562 BREMGARTEN info@duclufttechnik.ch
