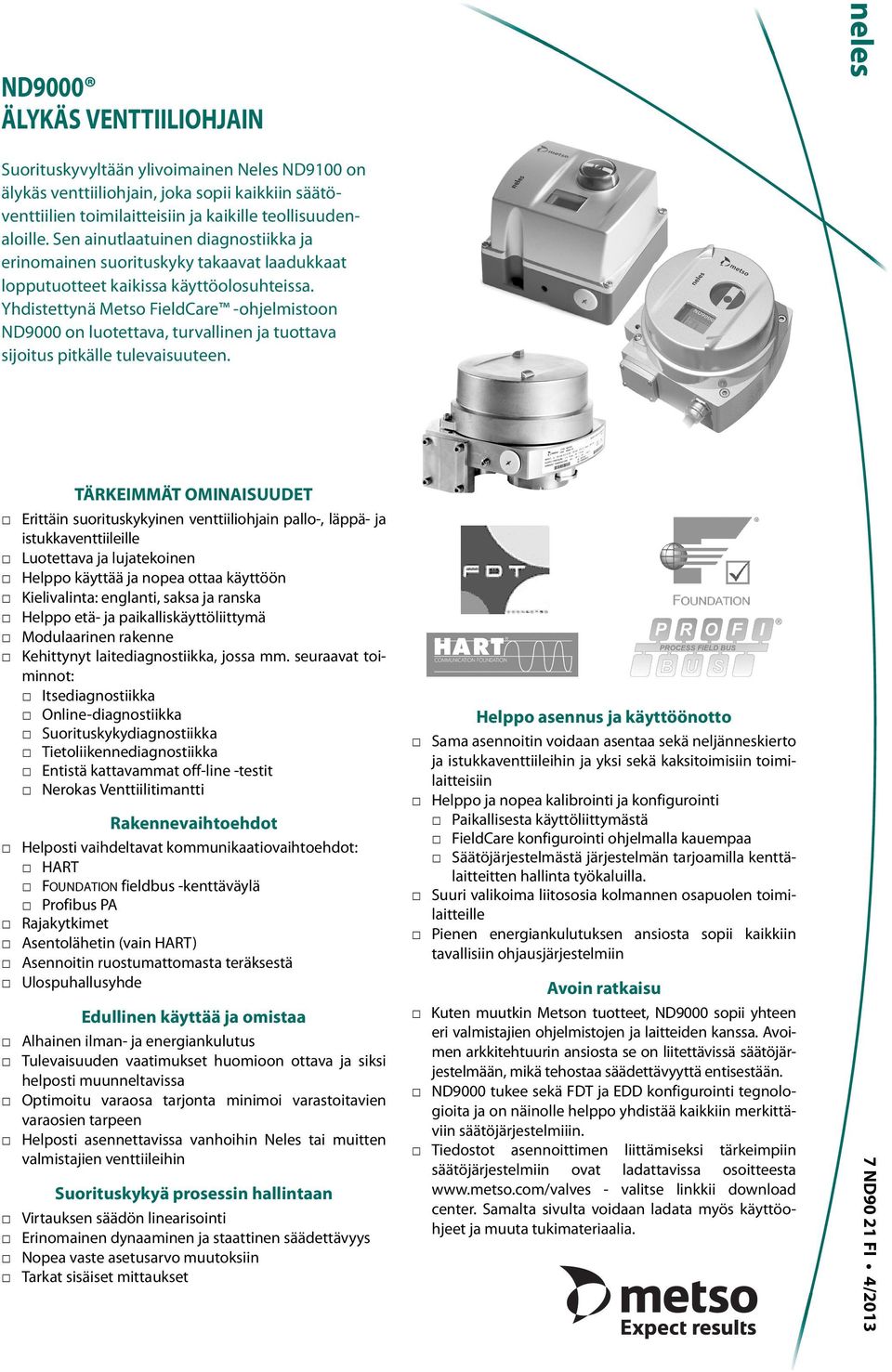

1 ND9000 ÄLYKÄS VENTTIILIOHJAIN Suorituskyvyltään ylivoimainen Neles ND9100 on älykäs venttiiliohjain, joka sopii kaikkiin säätöventtiilien toimilaitteisiin ja kaikille teollisuudenaloille. Sen ainutlaatuinen diagnostiikka ja erinomainen suorituskyky takaavat laadukkaat lopputuotteet kaikissa käyttöolosuhteissa. Yhdistettynä Metso FieldCare -ohjelmistoon ND9000 on luotettava, turvallinen ja tuottava sijoitus pitkälle tulevaisuuteen. TÄRKEIMMÄT OMINAISUUDET Erittäin suorituskykyinen venttiiliohjain pallo-, läppä- ja istukkaventtiileille Luotettava ja lujatekoinen Helppo käyttää ja nopea ottaa käyttöön Kielivalinta: englanti, saksa ja ranska Helppo etä- ja paikalliskäyttöliittymä Modulaarinen rakenne Kehittynyt laitediagnostiikka, jossa mm. seuraavat toiminnot: Itsediagnostiikka Online-diagnostiikka Suorituskykydiagnostiikka Tietoliikennediagnostiikka Entistä kattavammat off-line -testit Nerokas Venttiilitimantti Rakennevaihtoehdot Helposti vaihdeltavat kommunikaatiovaihtoehdot: HART FOUNDATION fieldbus -kenttäväylä Profibus PA Rajakytkimet Asentolähetin (vain HART) Asennoitin ruostumattomasta teräksestä Ulospuhallusyhde Edullinen käyttää ja omistaa Alhainen ilman- ja energiankulutus Tulevaisuuden vaatimukset huomioon ottava ja siksi helposti muunneltavissa Optimoitu varaosa tarjonta minimoi varastoitavien varaosien tarpeen Helposti asennettavissa vanhoihin Neles tai muitten valmistajien venttiileihin Suorituskykyä prosessin hallintaan Virtauksen säädön linearisointi Erinomainen dynaaminen ja staattinen säädettävyys Nopea vaste asetusarvo muutoksiin Tarkat sisäiset mittaukset Helppo asennus ja käyttöönotto Sama asennoitin voidaan asentaa sekä neljänneskierto ja istukkaventtiileihin ja yksi sekä kaksitoimisiin toimilaitteisiin Helppo ja nopea kalibrointi ja konfigurointi Paikallisesta käyttöliittymästä FieldCare konfigurointi ohjelmalla kauempaa Säätöjärjestelmästä järjestelmän tarjoamilla kenttälaitteitten hallinta työkaluilla. Suuri valikoima liitososia kolmannen osapuolen toimilaitteille Pienen energiankulutuksen ansiosta sopii kaikkiin tavallisiin ohjausjärjestelmiin Avoin ratkaisu Kuten muutkin Metson tuotteet, ND9000 sopii yhteen eri valmistajien ohjelmistojen ja laitteiden kanssa. Avoimen arkkitehtuurin ansiosta se on liitettävissä säätöjärjestelmään, mikä tehostaa säädettävyyttä entisestään. ND9000 tukee sekä FDT ja EDD konfigurointi tegnologioita ja on näinolle helppo yhdistää kaikkiin merkittäviin säätöjärjestelmiiin. Tiedostot asennoittimen liittämiseksi tärkeimpiin säätöjärjestelmiin ovat ladattavissa osoitteesta - valitse linkkii download center. Samalta sivulta voidaan ladata myös käyttöohjeet ja muuta tukimateriaalia. 7 ND90 21 FI 4/2013

2 METSO 7 ND90 21 FI Neles ND9000 kenttäväylässä Yhteensopivuus varmistettu Järjestelmäyhteensopivuus taattu FOUNDATION fieldbus ITK versio 5.01 sertifioitu Profibus PA profiiliversio 3.0 PNO sertifioitu Helppo päivittää, HART-kommunikointikortti voidaan vaihtaa kenttäväylä-kommunikointikortiksii Laiteohjelmisto päivitettävissä verkon kautta taaten erinomaisen ylläpidettävyyden Kehittynyt tietoliikennediagnostiikka Digitaalinen kenttäväyläkommunikointi sisältää asetusarvon lisäksi useita takaisinkytkentätietoja kuten esimerkiksi venttiiliohjaimen asentotiedon asentoanturilta. Erillisiä analogia- tai digitaalimoduuleita sekä näiden kaapelointeja ei siis tarvita takaisinkyntetätietojen saamiseksi kenttäväyläventtiiliohjaimelta. LAS-toiminnallisuus FOUNDATION fieldbus ympäristössä Input selector- ja output splitter-toimilohkot mahdollistavat hajautetun säädön FOUNDATION fieldbus - laitteilla Vakiotoimilohkot mahdollistavat älykkään ND9000-venttiiliohjaimen käytön sekä säätö- että sulkukäytössä Auki- ja kiinni-rajakytkintieto saatavissa suoraan digitaalisesti kenttäväylässä Auki- ja kiinni-tieto saadaan joko asentomittauksesta (ohjelmallinen rajakytkin) tai erillisistä mekaanisista rajakytkimistä ND9000:n asentaminen toimilaitteisiin ja venttiileihin Asennettavissa sekä yksi- että kaksitoimisiin toimilaitteisiin Sopii sekä kierto- että istukkaventtiileihin Elektroniikkaa ja muita varusteita lisättävissä myöhemmin Yksipistekalibrointi mahdollistaa asennoittimen asentamisen vanttiilliin ilman että käynnissä olevaa prosessia häiritään. TEKNINEN KUVAUS ND9000 on älykäs venttiiliohjain, joka toimii mikro-ohjainpohjaisesti joko 4-20 milliampeerin teholla tai kenttäväylän avulla. Laitteeseen kuuluu paikalliskäyttöpaneeli, joka mahdollistaa paikalliskonfiguroinnin. ND9000-laitteeseen tai säätösilmukkaan voidaan liittää HART-käsipääte tai PC, jossa on FieldCare -ohjelmisto. Tehokas 32-bittinen mikro-ohjain säätelee venttiilin asentoa. Ohjaussignaali Venttiilin asema, kosketusvapaa asennon mittaus Syöttöpaine Toimilaitteen paineet, kaksi riippumatonta mittausta Luistiventtiilin asema Laitteen lämpötila Kehittynyt itsediagnostiikka takaa, että mittaukset toimivat oikein. Virtasilmukan kytkemisen ja paineilman syötön kytkennän jälkeen mikroprosessori (μc) lukee ohjaussignaalin, asema-anturin (α), paineanturit (Ps, P1, P2) ja luistiventtiilin asentoanturit (SPS). Seuraavaksi μc laskee ohjaussignaalin ja asema-anturimittauksen (α) eron. Esiohjauskelan virta lasketaan anturisignaalien ja ohjaussignaalin perusteella. Esiohjauskelan virran muuttuminen muuttaa luistiyksikön ohjauspainetta. Luisti liikkuu alemman paineen suuntaan avaten paineilmalle pääsyn toimilaitteen männän toiselle puolelle ja vastaavasti poistoilmalle pääsyn ulos männän toiselta puolelta. Toimilaite ja takaisinkytkentäakseli liikkuvat luistiyksikön ohjaamina. Kulma-anturi (α) mittaa kiertymisen, ja mikroprosessori saa tiedon muutoksesta. Mikroprosessori muuttaa esiohjauskelan virtaa niin, että toimilaitteen asema vastaa tulosignaalia. Luotettavuus Suunniteltu kovaan käyttöön Kestävä moduulirakenne Kestää lämpötilanvaihtelut, tärinän ja iskut IP66-kotelo Runko ruostumatonta terästä (ND9300) Suojattu kosteudelta ja ilman epäpuhtauksilta Huoltovapaa. Suojatut ja kulutuksenkestävät osat Kosketukseton asennon mittaus Ennakoiva kunnossapito Kerätty tieto helposti hyödynnettävissä Metso FieldCare ohjelmiston avulla Nerokas Venttiilitimantti visualisoi säätöventtiilin suorituskyvyn ja diagnostiikan Looginen trendien ja histogrammien esitystapa Diagnostiikka kerätään normaalin prosessisäädön aikana, eikä offline testejä välttämättä tarvitse suorittaa. Kattavat offlinetestit, sisältäen tarkat tunnusluvut säätöventtiilin kunnosta Nopeat onlinehälytykset auttavat reagoimaan vikatilanteisiin Kunnonvalvontatyökalu saatavilla 2 TEKNINEN ESITE 4/13

3 7 ND90 21 FI ND9000 ÄLYKÄS VENTTIILIOHJAIN TEKNISET TIEDOT ND9000 ÄLYKÄS VENTTIILIOHJAIN Yleistä Virransyöttö säätösilmukasta, ulkoista virtalähdettä ei tarvita. Sopii sekä kierto- että istukkaventtiileille. Toimilaitteen liitokset VDI/VDE ja IEC standardien mukaisia. Toiminta: Kaksi- tai yksitoiminen Liike: Lineaarinen: mm; kierto: astetta. Mittausala 110 takaisinkytkentäakselin kiertäessä vapaasti. Ympäristöolosuhteet LLämpötila-alue: C Lämpötilan vaikutus venttiilin asentoon: <0,3 % / 10 K Värähtelyn vaikutus venttiilin asentoon: <1 %, kun 2g Hz, 1 g Hz ja 0,5g Hz Materiaali: Suojausluokka: Paineilmaliitännät: Kotelointi ND9100: Anodisoitu alumiiniseos ja polymeerikomposiitti ND9200: Anodisoitu alumiiniseos ja karkaistu lasi ND9300: 316 ruostumaton teräs IP66, Nema 4x G 1/4 (ND9100) 1/4 NPT (ND9200 ja ND9300) Sähköliitännät: (ND9000 ) 1/2 NPT ((ND9000E2, ND9000U1 ja ND9000U2) Paino: 1.8 kg (ND9100) 3.4 kg (ND9200) 8.6 kg (ND9300) Mekaaninen ja digitaalinen asennon ositin näkyvissä kantta avaamatta. Ei koske ND9200E2 ja ND9300 versiota. Erityisen haastaviin ympäristöolosuhteisiin on saatavissa täysin ruostumattomasta teräksestä valmistettu asennoitin. Paineilmaliitännät Syöttöpaine: bar Syöttöpaineen vaikutus venttiilin asentoon: <0,1 %, kun syöttöpaineen ero on 10 % Ilman laatu: ISO standardin mukainen. Kiinteät partikkelit: Luokka 5. (3-5 μm suodatus on suositeltava) Kosteus: Luokka 1 (kastepiste 10 C alle alimman käyttölämpötilan on suositeltava) Öljyluokka: 3 (tai <1 ppm) Kapasiteetti, kun syöttöpaine on 4 bar: 5,5 Nm 3 /h luistiventtiilillä 2 12 Nm 3 /h luistiventtiilillä 3 38 Nm 3 /h luistiventtiilillä 6 Kulutus 4 bar syöttöpaineella tasapainotilassa: <0,6 Nm 3 / h luistiventtiilillä 2 & 3 <1,0 Nm 3 / h luistiventtiilillä 6 HART Tehonsyöttö: Pienin signaali: Suurin virta: Kuormittava jännite: Jännite: Napaisuussuojaus: Ylivirtasuoja: Elektroniikka Säätösilmukasta, 4 20 ma 3.6 ma 120 ma Max. 9,7 VDC/20 ma (vastaa 485 Ω) Max. 30 V DC Max. -30 V DC Aktiivinen, kun virta on yli 35 ma Profibus-PA ja FOUNDATION-kenttäväylä Tehonsyöttö: 9-32 V DC käänteisen polariteetin suojalla Virrankulutus: 16 ma Elektroninen virranrajoitin: I max <24 ma häiriön sattuessa FOUNDATION fieldbus -toimilohkojen suoritusaikoja AO 20 ms PID 25 ms DO 15 ms DI 15 ms IS 15 ms OS 20 ms Suorituskyky käytettäessä tasakuormaisia EC05-EC10-toimilaitteita Kuollut alue IEC mukaan: 0,1 % Hystereesi IEC mukaan: <0,5 % Paikalliskäyttöpaneelin toiminnot Venttiilin paikallisohjaus Venttiilin asennon, asetusarvon, lämpötilan, syöttö paineen ja toimilaitteen paine-eron seuranta. Paikalliskäyttöliittymä voidaan lukita etätoiminnolla luvattoman käytön estämiseksi Kalibrointi: automaattinen/manuaalinen Säätökonfiguraatio: agressiivinen, nopea, optimoiva, stabiili, suurin stabiliteetti Venttiiliyhdistelmän konfigurointi 1-piste kalibrointi Kiertosuunta: venttiili sulkeutuu kiertymällä myötä- tai vastapäivään Kuollut kulma Varmuusalue (oletus 2 %) Ohjaimen vikatilanne (auki/kiinni) Signaalisuunta: suora/käänteinen Toimilaite: kaksi-/yksitoiminen Venttiili: kierto-/lineaariventtiili Kielen valinta: englanti, saksa tai ranska Lähtöviesti: Syöttöjännite: Erotuskyky: Lineaarisuus: Lämpötilan vaikutus: Ulkoinen kuorma: Ex ia IIC T6 Asentolähetin (lisävaruste) 4-20 ma (galvaaninen erotus; 600 V DC) VDC 16 bit / 0,244 μa <0,05 % FS <0,35 % FS max Ω max Ω (luonnostaan vaarattomat laitteet) Ui 28 V TEKNINEN ESITE 4/13 3

4 METSO 7 ND90 21 FI HYVÄKSYNNÄT JA SÄHKÖISET ARVOT, HART ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN : 2009/2012 EN : 2012 EN : 2007 EN : 2008 Sertifikaatti Hyväksyntä Sähköiset arvot II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 C Db Input: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh. Output: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω EN : 2009/2012 EN : 2012 EN : 2010 EN : 2008 ND_E1 SIRA 11 ATEX 1006X EN :2009 EN :2007 EN :2009 IECEx ND_X IECEx VTT X IECEx VTT X IEC : 2007/2011 IEC : 2011 IEC : 2006 IEC : 2008 IEC : 2007/2011 IEC : 2011 IEC : 2010, IEC : 2008 ND_E1 IECEx SIR X IEC :2011 IEC :2007 IEC :2008 INMETRO ND_Z NCC X NCC X ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 ABNT NBR IEC :2008 (2009) ABNT NBR IEC :2010 II 3 G Ex na IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 C...T105 C Db Ex ia IIC T6...T4 Ga Ex ta IIIC T90 C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 C Db Ex na IIC T6...T4 Gc Ex tc IIIC T90 C Dc Ex ic IIC T6...T4 Gc Ex tc IIIC T90 C Dc Ex d IIC T6...T4 Gb Ex tb IIIC T80 C...T105 C Db Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Input: Ui 30 V, Ii 152 ma Output: Ui 30 V, Ii 152 ma Input: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh. Output: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω Input: Ui 30 V Output: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω Input: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh Output: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω Input: Ui 30 V, Ii 152 ma Output: Ui 30 V, Ii 152 ma Input: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh Output: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω Input: Ui 30 V Output: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω Input: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh Output: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 IEC :2010 ABNT NBR IEC :2010 ABNT NBR IEC 60529:2009 ND_E5 NCC X ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 (2011) ABNT NBR IEC :2011 ABNT NBR IEC 60529:2009 ccsaus ND_U Haetaan ND_E TIIS (JIS) Ex na IIC T4/T5/T6 Gc Ex ic IIC T4/T5/T6 Gc Ex d IIC T4/T5/T6 Gb Ex tb IIIC T100 C Db IP66 IS Class I, Division 1, Groups A, B, C, D, T4...T6 IS Class I, Zone 0, AEx ia, IIC T4...T6 NI Class I, Division 2, Groups A, B, C, D, T4...T6 NI Class I, Zone 2, Ex na IIC T4...T6. Class I, Div 1, Groups B, C, D; Class II, Div 1, Groups E,F,G; Class III; T4 T6, Enclosure type 4X Ex d IIC T4 T6 AEx d IIC T4 T6 Ex tb IIIC T100 C IP66 AEx tb IIIC T100 C IP66 Input: Ui 30 V, Ii 152 ma Output:Ui 30 V, Ii 152 ma Input: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh. Output: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. Input: Ui 30 V Output: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω Input: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh Output: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. Input: Ui 30 V, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh Output: Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. Input: Ui 30 V Output: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω ND_E4 Ex d II C T6 Input: Ui 30 V Output: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω. 4 TEKNINEN ESITE 4/13

5 7 ND90 21 FI ND9000 ÄLYKÄS VENTTIILIOHJAIN HYVÄKSYNNÄT JA SÄHKÖISET ARVOT, FOUNDATION fieldbus JA Profibus PA ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN : 2009/2012 EN : 2012 EN : 2007 EN : 2008 Sertifikaatti Hyväksyntä Sähköiset arvot II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 C Db Ui 24 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille EN : 2009/2012 EN : 2012 EN : 2010 EN : 2008 ND_E1 SIRA 11 ATEX 1006X EN :2009 EN :2007 EN :2009 IECEx ND_X IECEx VTT X IECEx VTT X IEC : 2007/2011 IEC : 2011 IEC : 2006 IEC : 2008 IEC : 2007/2011 IEC : 2011 IEC : 2010, IEC : 2008 ND_E1 IECEx SIR X IEC :2011 IEC :2007 IEC :2008 INMETRO ND_Z NCC X NCC X II 3 G Ex na IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 C...T105 C Db Ex ia IIC T6...T4 Ga Ex ta IIIC T90 C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 C Db Ex na IIC T6...T4 Gc Ex tc IIIC T90 C Dc Ex ic IIC T6...T4 Gc Ex tc IIIC T90 C Dc Ex d IIC T6...T4 Gb Ex tb IIIC T80 C...T105 C Db Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Ui 24 V Ui 32 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille Ui 32 V Ui 24 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille Ui 24 V Ui 32 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille Ui 32 V Ui 24 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 ABNT NBR IEC :2008 (2009) ABNT NBR IEC :2010 Ex na IIC T4/T5/T6 Gc Ui 24 V Ex ic IIC T4/T5/T6 Gc Ui 32 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh. Noudattaa FISCO:n vaatimuksia kenttälaitteille ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 IEC :2010 ABNT NBR IEC :2010 ABNT NBR IEC 60529:2009 ND_E5 NCC X ABNT NBR IEC :2008 (2011) ABNT NBR IEC :2009 (2011) ABNT NBR IEC :2011 ABNT NBR IEC 60529:2009 ccsaus ND_U Haetaan ND_E Ex d IIC T4/T5/T6 Gb Ex tb IIIC T100 C Db IP66 IS Class I, Division 1, Groups A, B, C, D, T4...T6 IS Class I, Zone 0, AEx ia, IIC T4...T6 NI Class I, Division 2, Groups A, B, C, D, T4...T6. NI Class I, Zone 2, Ex na IIC T4...T6. Class I, Div 1, Groups B, C, D; Class II, Div 1, Groups E, F, G; Class III; T4 T6, Enclosure type 4X Ex d IIC T4 T6 AEx d IIC T4 T6 Ex tb IIIC T100 C IP66 AEx tb IIIC T100 C IP66 Ui 32 V Ui 24 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh Ui 24 V, Ii 380 ma, Pi 5.32 W, Ci 5 nf, Li 10 μh Ui 32 V TEKNINEN ESITE 4/13 5

6 METSO 7 ND90 21 FI Sähkömagneettinen suojaus Sähkömagneettinen yhteensopivuus Säteily EN (2007) ja FCC 47 CFR PART 15, SUBPART B, CLASS B (1994) Sieto EN (2005) mukaan LÄHESTYMISKYTKIMET JA RAJAKYTKIMET (VALINNAISIA ND9100 JA ND9200 LAAJENNUSMODULIN YHTEYDESSÄ) Koodi D33 SST Sensor Dual Module Koodi D44 Namur Sensor Dual Module Koodi I02 P+F NJ2-12GK-SN, 2 anturia Koodi I09 P+F; NCB2-12GM35-N0, 2 anturia Koodi I32 Omron E2E-X2Y1, 2 anturia Koodi I45 P+F NJ3-13GK-S1N, 2 anturia Koodi I56 IFC 2002-ARKG/UP, 2 anturia Koodi K05 Omron D2VW-5, mikrokytkin, 2 anturia Koodi K06 Omron D2VW-01 kullattu, mikrokytkin Koodi B06 Omron D2vW kullattu, mikrokytkin, 2 anturia. Virransyöttö silmukasta, ulkoista teholähdettä tai kaapelointia ei tarvita. Kuva 1. Paikalliskäyttöliittymästä näkee reaaliaikaiset säätöparametrit yhdellä vilkaisulla. Kuva 2. Valve Managerin Performance View -näkymästä voidaan todeta venttiilin, toimilaitteen ja ohjaimen kunto ja huollon tarve. Tämän lisäksi näytöltä voidaan tarkastella venttiiliyhdistelmän säätösuorituskykyä. Performace view -raportista selviää laitteen status ja ohjeet suositeltaville toimenpiteille. 6 TEKNINEN ESITE 4/13

7 7 ND90 21 FI ND9000 ÄLYKÄS VENTTIILIOHJAIN ND9100 ND9100/I, ND9100/K and ja ND9100/B MITAT ND M20 x Lineaaritoimilaite Linear actuator ø6 (3 pcs) 19 G1/4 M6/10 (35.4) ø (35.4) ø /16 UNC/ A1 (G1/4) A3 (1/4 NPT) G (1/2 NPT) F05-ø G1/4 or 1/4 NPT 1/2 NPT VDI/VDE Optio Option J J ND9200 min. 60 ND9200/I, ND9200/K and ja ND9200/B ND Lineaaritoimilaite Linear actuator 190 ø18 Asennon The feedback lever takaisinkytkentävipu according to actuator S /4 NPT VDI/VDE /16UNC/13 ø (35.4) (1/2 NPT) M6/ F05-ø Option J J (haetaan) (pending) TEKNINEN ESITE 4/13 7

8 METSO 7 ND90 21 FI ND Lineaaritoimilaite Linear actuator ø S 25 ND930_E1: ND930_E1: ND930_E5: ND930_E5: /1/2 M20x1,5/1/2 NPT NPT (KAAPELIN (CONDUIT LÄPIVIENTI) ENTRY NIPPLE) /4 NPT M8x15 (3 pcs.) F05-ø50 (35.4) ND930_E1: ND930_E1: ND930_E5: ND930_E5: /1/2 M20x1,5/1/2 NPT NPT (KAAPELIN (CONDUIT LÄPIVIENTI) ENTRY NIPPLE) VDI/VDE 3845 ø M6x10 (4 pcs.) min. 60 ND9300/I, ND9300/K and ja ND9300/B ND9300 Asennon The feedback lever takaisinkytkentävipu according to actuator Optio Option J J TEKNINEN ESITE 4/13

9 7 ND90 21 FI ND9000 ÄLYKÄS VENTTIILIOHJAIN TILAUSOHJEET ÄLYKÄS VENTTIILIOHJAIN ND9000 / RAJAKYTKIN (ND9000/I, ND9000/K0_ tai ND9000/B06) *) ND H E1 T / K05 1. TUOTERYHMÄ ND Älykäs venttiiliohjain 2. SARJATUNNUS 9 Sarjan 9000 venttiiliohjain yleisakselilla, liitostaso VDI/VDE standardin ja Metso Automation-standardien mukainen. Akselisovitin kuuluu asennussarjaan. Jos venttiiliohjain tilataan erillisenä, toimitetaan akselisovitin sen mukana. 3. KOTELO 1 Vakiomallinen IP66/NEMA 4X-kotelo 2 Räjähdyspaineen kestävä ja polysuojattu (Ex d) IP66 / NEMA 4X kotelo 3 Ruostumaton teräs, räjähdyspaineen kestävä ja polysuojattu (Ex d) IP66 / NEMA 4X kotelo 4. LUISTIVENTTIILI Pieni kapasiteetti. Toimilaitteen iskutilavuus < 1 dm 3. Normaalikapasiteetti. Toimilaitteen iskutilavuus 1 3 dm 3. Suuri kapasiteetti. Toimilaitteen iskutilavuus > 3 dm 3. PAINEILMALIITÄNTÄ (S, C1, C2) G 1/4 (ND9100 sarja), 1/4 NPT (ND9200/ND9300 sarja). G 1/4 (ND9100 sarja), 1/4 NPT (ND9200/ND9300 sarja). G 1/4 (ND9100 sarja), 1/4 NPT (ND9200/ND9300 sarja). 5. KOMMUNIKAATIO / SIGNAALIALUE H F P 4-20 ma, HART-kommunikaatio Syöttöjännite 30 V DC. Kuormitus: max. 9,7 V DC 20 ma virralla. Vastaa 485 Ω (suurin jännitehäviö). FOUNDATION-kenttäväylä, Fyysinen kerros standardin IEC mukainen. Profibus PA, Fyysinen kerros standardin IEC mukainen. 6. VENTTIILIOHJAIMEN HYVÄKSYNNÄT Ei hyväksyntöjä vaarallisille alueille. Kaapelin läpivienti. N Lämpötila-alue C Ei sovellu 3. merkin "20" kanssa. ATEX ja IECEx hyväksyntä: II 1 G Ex ia IIC T6...T4 Ga II 2 G Ex ib IIC T6...T4 Gb II 1 D Ex ta IIIC T90 C Da II 2 D Ex tb IIIC T90 C Db Lämpötila-alue:T4: C; T5: < +65 C; T6: < +50 C. II 3 G Ex na IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc Lämpötila-alue:T4: C; T5: < +75 C; T6: < +60 C. X (X1) II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc (X2) Ex ic IIC T6...T4 (X3) Lämpötila-alue:T4: C; T5: < +75 C; T6: < +60 C. Ei sovellu 3. merkin "20" kanssa. Saatavana ilman rajakytkimiä tai ATEX tai IECEx hyväksytyillä induktiivisilla rajakytkimillä. M20 x 1.5 kaapelin läpivienti. Lämpötila-alue määräytyy rajakytkin tyypin mukaan. U (U1) (U2) ccsaus hyväksyntä (haetaan): IS Class I, Division 1, Groups A, B, C, D, T4...T6 IS Class I, Zone 0, AEx ia, IIC T4...T6 Lämpötila-alue: T4: C; T5: < +65 C; T6: < +50 C. NI Class I, Division 2, Groups A, B, C, D, T4...T6. NI Class I, Zone 2, Ex na IIC T4...T6. Lämpötila-alue: T4: C; T5: < +70 C ; T6: < +55 C. Zenersuojaue ei tarpeellinen. Ei sovellu 3. merkin "20" kanssa. 1/2 NPT kaapelin läpivienti. Lämpötila-alue määräytyy rajakytkin tyypin mukaan. 6. VENTTIILIOHJAIMEN HYVÄKSYNNÄT Z E1 E2 E4 E5 INMETRO hyväksyntä: Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Ex ia IIC T4/T5/T6 Gb Lämpötila-alue:T4: C; T5: < +65 C; T6: < +50 C. Ex na IIC T4/T5/T6 Gc Lämpötila-alue:T4: C; T5: < +75 C; T6: < +60 C. Ex ic IIC T4/T5/T6 Gc Ex ic IIC T4/T5/T6 Lämpötila-alue:T4: C; T5: < +75 C; T6: < +60 C. Ei sovellu 3. merkin "20" kanssa. Saatavana ilman rajakytkimiä tai ATEX tai IECEx hyväksytyillä induktiivisilla rajakytkimillä. M20 x 1.5 kaapelin läpivienti. Lämpötila-alue määräytyy rajakytkin tyypin mukaan. ATEX ja IECEx hyväksynnät II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 C...T105 C Db Lämpötila-alue:T4: C; T5: < +75 C ; T6: < +60 C. Ei sovellu 3. merkin "10" kanssa. M20 x 1.5 kaapelin läpivienti. ND92_HE1, ND93_HE1: Ui 30 V. ND92_FE1, ND92_PE1, ND93_FE1 and ND93_PE1: Ui 32 V. ccsaus hyväksyntä: Class I, Div 1, Groups B, C, D; Class II, Div 1, Groups E, F, G; Class III; T4 T6, Enclosure type 4X Ex d IIC T4 T6 AEx d IIC T4 T6 Ex tb IIIC T100 C IP66 AEx tb IIIC T100 C IP66 Lämpötila-alue:T4: C; T5: < +75 C ; T6: < +60 C. Ei sovellu 3. merkin "10" kanssa. Ei sovellu rajakytkin 8. merkin "I56" kanssa 1/2 NPT kaapelin läpivienti. TIIS (JIS) hyväksyntä: Ex d II C T6 Lämpötila-alue: T6; C. Soveltuu vain 3. merkin "20" kanssa. Soveltuu vain 5. merkin "H" kanssa. Ei sovellu rajakytkimien kanssa (8. merkki "I" tai "K") G 1/2 tai 1/2 NPT kaapelin läpivienti. Toimitetaan aina TIIS (JIS) hyväksyttyjen kaapelin läpivientien (lisälaitteet CG42 tai CG41), katso tyyppikoodi Venttiiliohjaimen lisävarusteet, kohta 10 CG42: G 1/2 Kaapelin läpivienti CG41: 1/2 NPT Kaapelin läpivienti INMETRO hyväksyntä: Ex d IIC T4/T5/T6 Gb Ex tb IIIC T100 C Db IP66 Lämpötila-alue: T4: C; T5: < +75 C; T6: < +60 C. Ei sovellu 3. merkin "10" kanssa. M20 x 1.5 kaapelin läpivienti. TEKNINEN ESITE 4/13 9

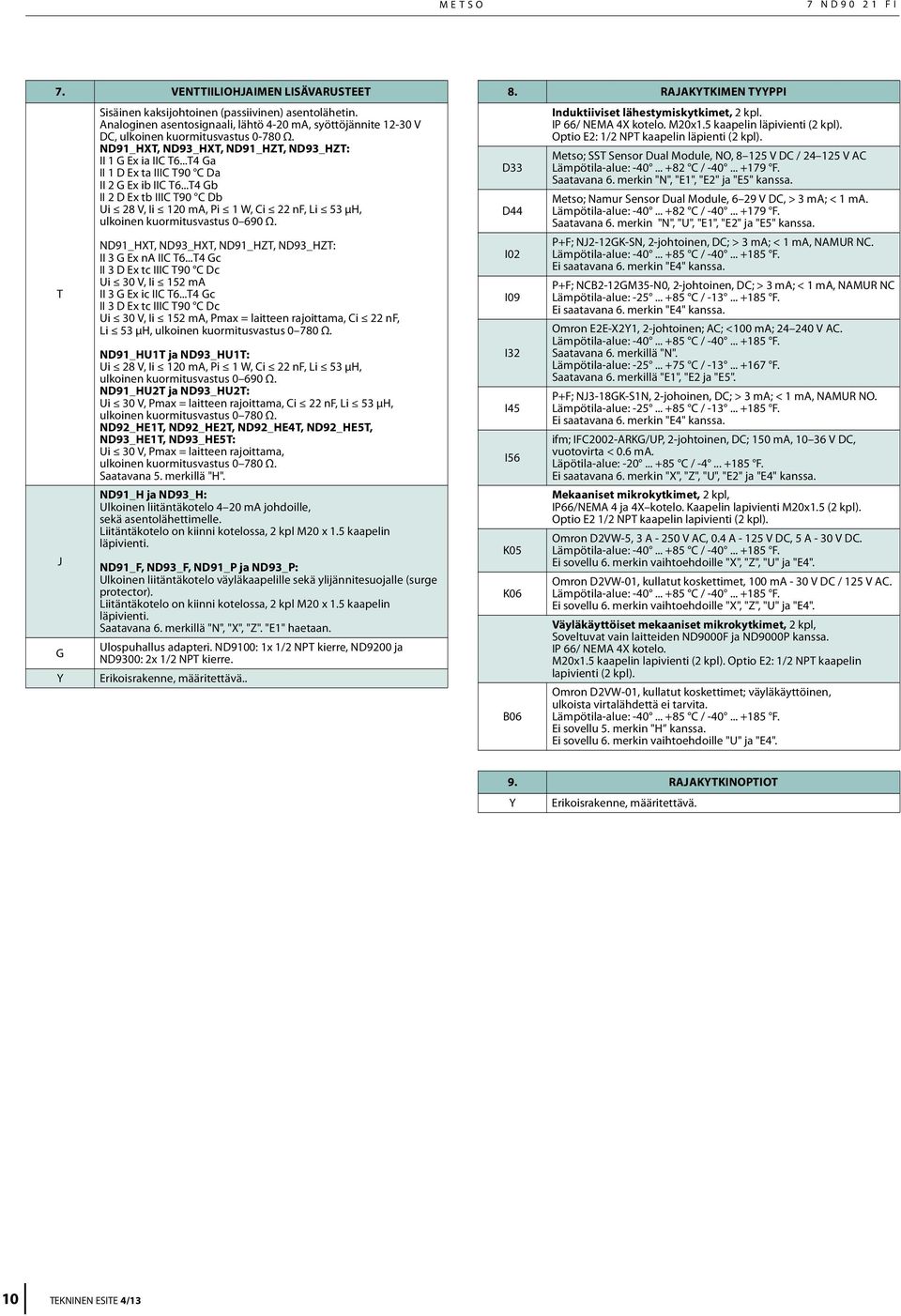

10 METSO 7 ND90 21 FI 7. VENTTIILIOHJAIMEN LISÄVARUSTEET T J G Y Sisäinen kaksijohtoinen (passiivinen) asentolähetin. Analoginen asentosignaali, lähtö 4-20 ma, syöttöjännite V DC, ulkoinen kuormitusvastus Ω. ND91_HXT, ND93_HXT, ND91_HZT, ND93_HZT: II 1 G Ex ia IIC T6...T4 Ga II 1 D Ex ta IIIC T90 C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 C Db Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. ND91_HXT, ND93_HXT, ND91_HZT, ND93_HZT: II 3 G Ex na IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc Ui 30 V, Ii 152 ma II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 C Dc Ui 30 V, Ii 152 ma, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. ND91_HU1T ja ND93_HU1T: Ui 28 V, Ii 120 ma, Pi 1 W, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. ND91_HU2T ja ND93_HU2T: Ui 30 V, Pmax = laitteen rajoittama, Ci 22 nf, Li 53 μh, ulkoinen kuormitusvastus Ω. ND92_HE1T, ND92_HE2T, ND92_HE4T, ND92_HE5T, ND93_HE1T, ND93_HE5T: Ui 30 V, Pmax = laitteen rajoittama, ulkoinen kuormitusvastus Ω. Saatavana 5. merkillä "H". ND91_H ja ND93_H: Ulkoinen liitäntäkotelo 4 20 ma johdoille, sekä asentolähettimelle. Liitäntäkotelo on kiinni kotelossa, 2 kpl M20 x 1.5 kaapelin läpivienti. ND91_F, ND93_F, ND91_P ja ND93_P: Ulkoinen liitäntäkotelo väyläkaapelille sekä ylijännitesuojalle (surge protector). Liitäntäkotelo on kiinni kotelossa, 2 kpl M20 x 1.5 kaapelin läpivienti. Saatavana 6. merkillä "N", "X", "Z". "E1" haetaan. Ulospuhallus adapteri. ND9100: 1x 1/2 NPT kierre, ND9200 ja ND9300: 2x 1/2 NPT kierre. Erikoisrakenne, määritettävä.. 8. RAJAKYTKIMEN TYYPPI Induktiiviset lähestymiskytkimet, 2 kpl. IP 66/ NEMA 4X kotelo. kaapelin läpivienti (2 kpl). Optio E2: 1/2 NPT kaapelin läpienti (2 kpl). Metso; SST Sensor Dual Module, NO, V DC / V AC D33 Lämpötila-alue: C / F. Saatavana 6. merkin "N", "E1", "E2" ja "E5" kanssa. D44 I02 I09 I32 I45 I56 K05 K06 B06 Metso; Namur Sensor Dual Module, 6 29 V DC, > 3 ma; < 1 ma. Lämpötila-alue: C / F. Saatavana 6. merkin "N", "U", "E1", "E2" ja "E5" kanssa. P+F; NJ2-12GK-SN, 2-johtoinen, DC; > 3 ma; < 1 ma, NAMUR NC. Lämpötila-alue: C / F. Ei saatavana 6. merkin "E4" kanssa. P+F; NCB2-12GM35-N0, 2-johtoinen, DC; > 3 ma; < 1 ma, NAMUR NC Lämpötila-alue: C / F. Ei saatavana 6. merkin "E4" kanssa. Omron E2E-X2Y1, 2-johtoinen; AC; <100 ma; V AC. Lämpötila-alue: C / F. Saatavana 6. merkillä "N". Lämpötila-alue: C / F. Saatavana 6. merkillä "E1", "E2 ja "E5". P+F; NJ3-18GK-S1N, 2-johoinen, DC; > 3 ma; < 1 ma, NAMUR NO. Lämpötila-alue: C / F. Ei saatavana 6. merkin "E4" kanssa. ifm; IFC2002-ARKG/UP, 2-johtoinen, DC; 150 ma, V DC, vuotovirta < 0.6 ma. Läpötila-alue: C / F. Ei saatavana 6. merkin "X", "Z", "U", "E2" ja "E4" kanssa. Mekaaniset mikrokytkimet, 2 kpl, IP66/NEMA 4 ja 4X kotelo. Kaapelin lapivienti (2 kpl). Optio E2 1/2 NPT kaapelin lapivienti (2 kpl). Omron D2VW-5, 3 A V AC, 0.4 A V DC, 5 A - 30 V DC. Lämpötila-alue: C / F. Ei sovellu 6. merkin vaihtoehdoille "X", "Z", "U" ja "E4". Omron D2VW-01, kullatut koskettimet, 100 ma - 30 V DC / 125 V AC. Lämpötila-alue: C / F. Ei sovellu 6. merkin vaihtoehdoille "X", "Z", "U" ja "E4". Väyläkäyttöiset mekaaniset mikrokytkimet, 2 kpl, Soveltuvat vain laitteiden ND9000F ja ND9000P kanssa. IP 66/ NEMA 4X kotelo. kaapelin lapivienti (2 kpl). Optio E2: 1/2 NPT kaapelin lapivienti (2 kpl). Omron D2VW-01, kullatut koskettimet; väyläkäyttöinen, ulkoista virtalähdettä ei tarvita. Lämpötila-alue: C / F. Ei sovellu 5. merkin "H kanssa. Ei sovellu 6. merkin vaihtoehdoille "U" ja "E4". 9. RAJAKYTKINOPTIOT Y Erikoisrakenne, määritettävä. 10 TEKNINEN ESITE 4/13

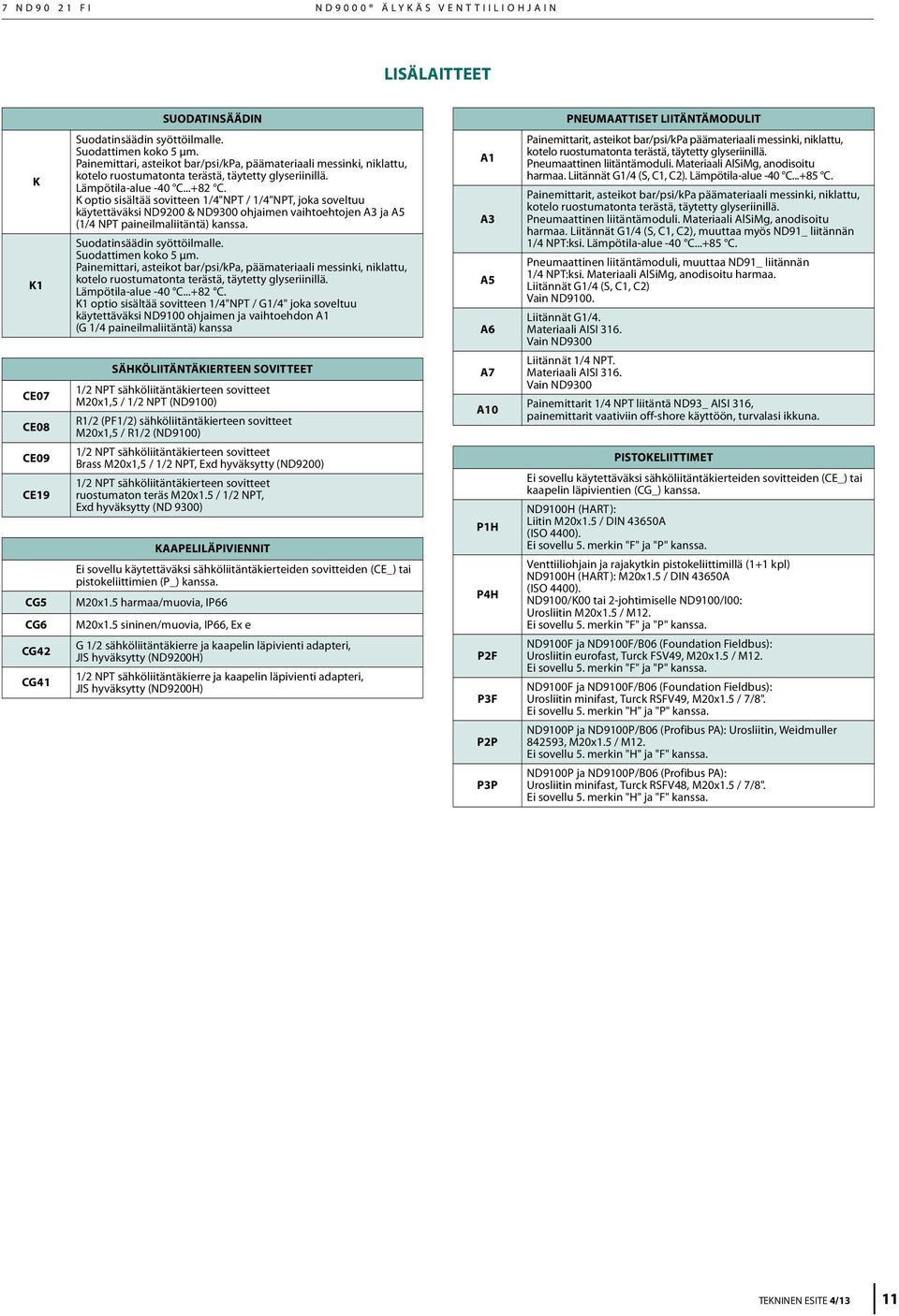

11 7 ND90 21 FI ND9000 ÄLYKÄS VENTTIILIOHJAIN LISÄLAITTEET SUODATINSÄÄDIN PNEUMAATTISET LIITÄNTÄMODULIT K K1 CE07 CE08 CE09 CE19 CG5 CG6 CG42 CG41 Suodatinsäädin syöttöilmalle. Suodattimen koko 5 μm. Painemittari, asteikot bar/psi/kpa, päämateriaali messinki, niklattu, kotelo ruostumatonta terästä, täytetty glyseriinillä. Lämpötila-alue -40 C C. K optio sisältää sovitteen 1/4"NPT / 1/4"NPT, joka soveltuu käytettäväksi ND9200 & ND9300 ohjaimen vaihtoehtojen A3 ja A5 (1/4 NPT paineilmaliitäntä) kanssa. Suodatinsäädin syöttöilmalle. Suodattimen koko 5 μm. Painemittari, asteikot bar/psi/kpa, päämateriaali messinki, niklattu, kotelo ruostumatonta terästä, täytetty glyseriinillä. Lämpötila-alue -40 C C. K1 optio sisältää sovitteen 1/4"NPT / G1/4" joka soveltuu käytettäväksi ND9100 ohjaimen ja vaihtoehdon A1 (G 1/4 paineilmaliitäntä) kanssa SÄHKÖLIITÄNTÄKIERTEEN SOVITTEET 1/2 NPT sähköliitäntäkierteen sovitteet M20x1,5 / 1/2 NPT (ND9100) R1/2 (PF1/2) sähköliitäntäkierteen sovitteet M20x1,5 / R1/2 (ND9100) 1/2 NPT sähköliitäntäkierteen sovitteet Brass M20x1,5 / 1/2 NPT, Exd hyväksytty (ND9200) 1/2 NPT sähköliitäntäkierteen sovitteet ruostumaton teräs / 1/2 NPT, Exd hyväksytty (ND 9300) KAAPELILÄPIVIENNIT Ei sovellu käytettäväksi sähköliitäntäkierteiden sovitteiden (CE_) tai pistokeliittimien (P_) kanssa. harmaa/muovia, IP66 sininen/muovia, IP66, Ex e G 1/2 sähköliitäntäkierre ja kaapelin läpivienti adapteri, JIS hyväksytty (ND9200H) 1/2 NPT sähköliitäntäkierre ja kaapelin läpivienti adapteri, JIS hyväksytty (ND9200H) A1 A3 A5 A6 A7 A10 P1H P4H P2F P3F P2P P3P Painemittarit, asteikot bar/psi/kpa päämateriaali messinki, niklattu, kotelo ruostumatonta terästä, täytetty glyseriinillä. Pneumaattinen liitäntämoduli. Materiaali AlSiMg, anodisoitu harmaa. Liitännät G1/4 (S, C1, C2). Lämpötila-alue -40 C C. Painemittarit, asteikot bar/psi/kpa päämateriaali messinki, niklattu, kotelo ruostumatonta terästä, täytetty glyseriinillä. Pneumaattinen liitäntämoduli. Materiaali AlSiMg, anodisoitu harmaa. Liitännät G1/4 (S, C1, C2), muuttaa myös ND91_ liitännän 1/4 NPT:ksi. Lämpötila-alue -40 C C. Pneumaattinen liitäntämoduli, muuttaa ND91_ liitännän 1/4 NPT:ksi. Materiaali AlSiMg, anodisoitu harmaa. Liitännät G1/4 (S, C1, C2) Vain ND9100. Liitännät G1/4. Materiaali AISI 316. Vain ND9300 Liitännät 1/4 NPT. Materiaali AISI 316. Vain ND9300 Painemittarit 1/4 NPT liitäntä ND93_ AISI 316, painemittarit vaativiin off-shore käyttöön, turvalasi ikkuna. PISTOKELIITTIMET Ei sovellu käytettäväksi sähköliitäntäkierteiden sovitteiden (CE_) tai kaapelin läpivientien (CG_) kanssa. ND9100H (HART): Liitin / DIN 43650A (ISO 4400). Ei sovellu 5. merkin "F" ja "P" kanssa. Venttiiliohjain ja rajakytkin pistokeliittimillä (1+1 kpl) ND9100H (HART): / DIN 43650A (ISO 4400). ND9100/K00 tai 2-johtimiselle ND9100/I00: Urosliitin / M12. Ei sovellu 5. merkin "F" ja "P" kanssa. ND9100F ja ND9100F/B06 (Foundation Fieldbus): Urosliitin eurofast, Turck FSV49, / M12. Ei sovellu 5. merkin "F" ja "P" kanssa. ND9100F ja ND9100F/B06 (Foundation Fieldbus): Urosliitin minifast, Turck RSFV49, / 7/8". Ei sovellu 5. merkin "H" ja "P" kanssa. ND9100P ja ND9100P/B06 (Profibus PA): Urosliitin, Weidmuller , / M12. Ei sovellu 5. merkin "H" ja "F" kanssa. ND9100P ja ND9100P/B06 (Profibus PA): Urosliitin minifast, Turck RSFV48, / 7/8". Ei sovellu 5. merkin "H" ja "F" kanssa. TEKNINEN ESITE 4/13 11

12 Metso Automation Inc. Vanha Porvoontie 229, P.O. Box 304, FI VANTAA, Finland. Tel Fax Myynti ja huolto Suomessa: Metso Endress+Hauser Oy Vanha Porvoontie 229, PL 304, VANTAA, puh , faksi Elektroniikkatie 9, Oulu, puh , faksi Lentokentänkatu 11, PL 237, Tampere, puh , faksi Keskimäentie 56, Pori, puh , faksi Oikeus muutoksiin pidätetään.
