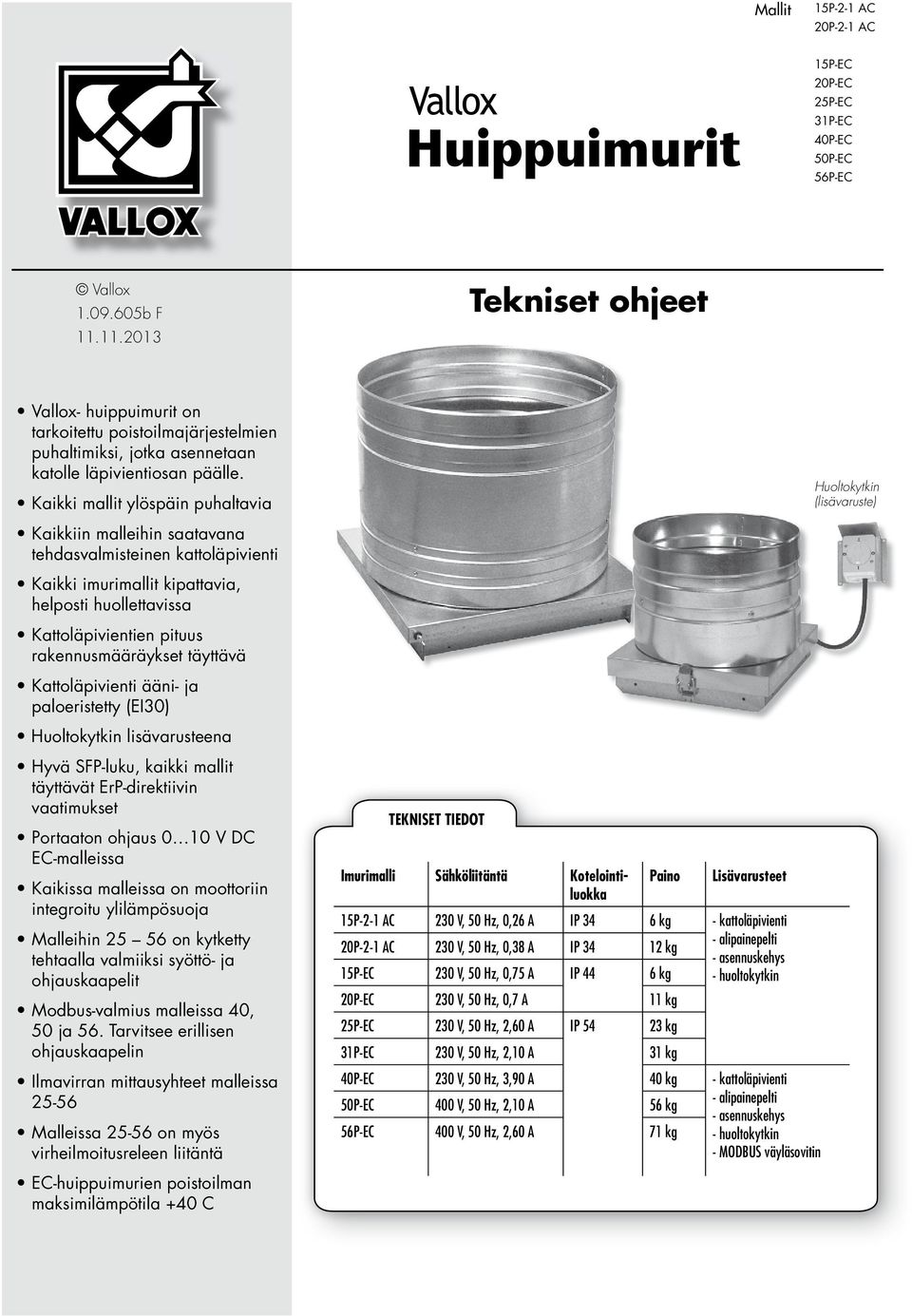

1 Mallit 15P-2-1 AC 2P-2-1 AC Vallox 15P-EC 2P-EC 25P-EC 31P-EC 4P-EC 5P-EC 56P-EC Vallox b F Tekniset ohjeet Vallox- huippuimurit on tarkoitettu poistoilmajärjestelmien puhaltimiksi, jotka asennetaan katolle läpivientiosan päälle. Kaikki mallit ylöspäin puhaltavia Kaikkiin malleihin saatavana tehdasvalmisteinen kattoläpivienti Kaikki imurimallit kipattavia, helposti huollettavissa Kattoläpivientien pituus rakennusmääräykset täyttävä Kattoläpivienti ääni- ja paloeristetty (EI3) Huoltokytkin lisävarusteena Hyvä SFP-luku, kaikki mallit täyttävät ErP-direktiivin vaatimukset Portaaton ohjaus 1 V DC EC-malleissa Kaikissa malleissa on moottoriin integroitu ylilämpösuoja Malleihin on kytketty tehtaalla valmiiksi syöttö- ja ohjauskaapelit Modbus-valmius malleissa 4, 5 ja 56. Tarvitsee erillisen ohjauskaapelin Ilmavirran mittausyhteet malleissa Malleissa on myös virheilmoitusreleen liitäntä EC-huippuimurien poistoilman maksimilämpötila +4 C TEKNISET TIEDOT Imurimalli Sähköliitäntä Kotelointiluokka Paino Lisävarusteet 15P-2-1 AC 23 V, 5 Hz,,26 A IP 34 6 kg - kattoläpivienti 2P-2-1 AC 23 V, 5 Hz,,38 A IP kg - alipainepelti - asennuskehys 15P-EC 23 V, 5 Hz,,75 A IP 44 6 kg - huoltokytkin 2P-EC 23 V, 5 Hz,,7 A 11 kg 25P-EC 23 V, 5 Hz, 2,6 A IP kg 31P-EC 23 V, 5 Hz, 2,1 A 31 kg 4P-EC 23 V, 5 Hz, 3,9 A 4 kg - kattoläpivienti 5P-EC 4 V, 5 Hz, 2,1 A 56 kg - alipainepelti - asennuskehys 56P-EC 4 V, 5 Hz, 2,6 A 71 kg - huoltokytkin - MODS väyläsovitin Huoltokytkin (lisävaruste)

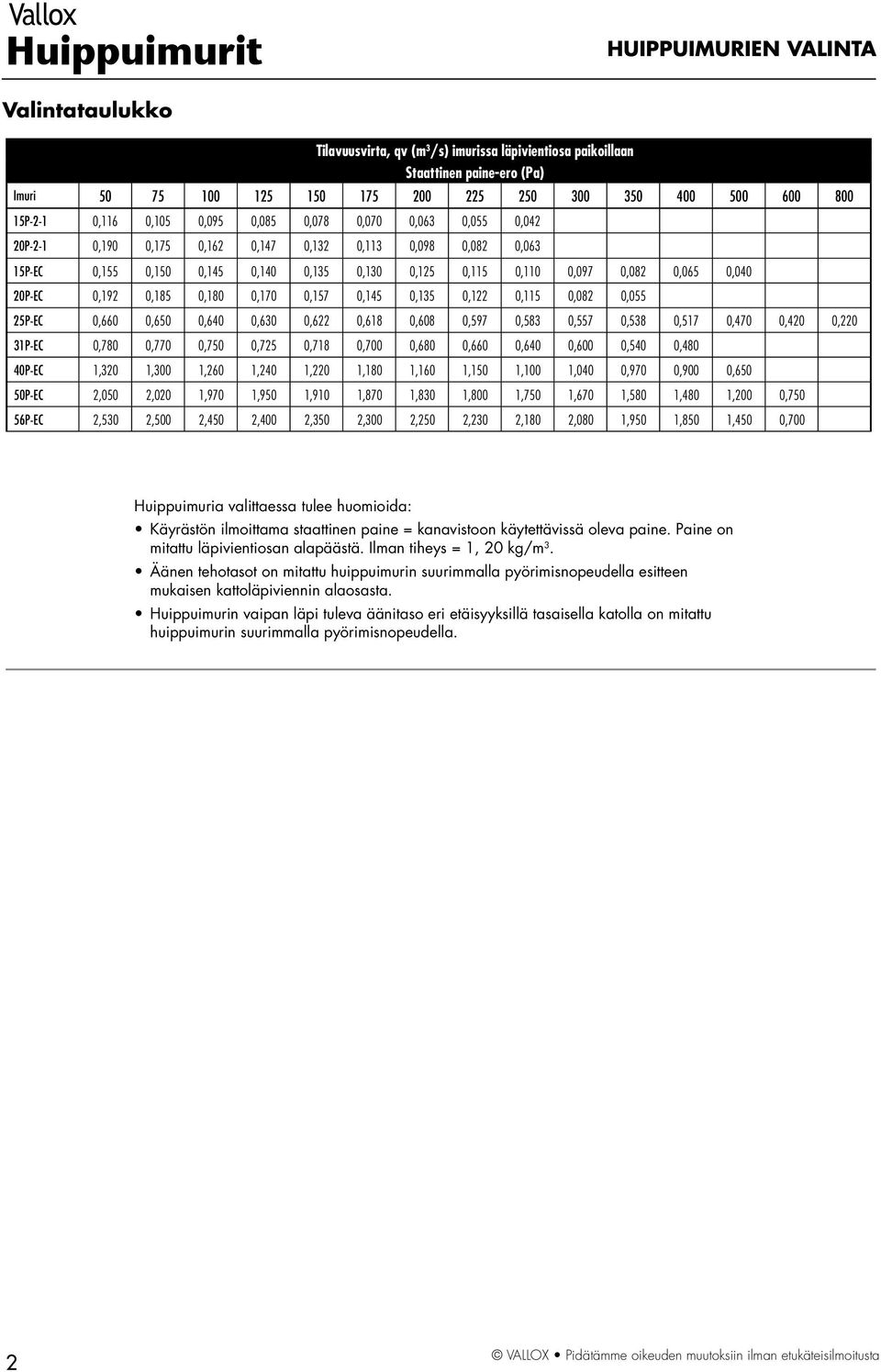

2 HUIPPUIMURIEN VALINTA Valintataulukko Tilavuusvirta, qv (m 3 /s) imurissa läpivientiosa paikoillaan Staattinen paine-ero (Pa) Imuri P-2-1,116,15,95,85,78,7,63,55,42 2P-2-1,19,175,162,147,132,113,98,82,63 15P-EC,155,15,145,14,135,13,125,115,11,97,82,65,4 2P-EC,192,185,18,17,157,145,135,122,115,82,55 25P-EC,66,65,64,63,622,618,68,597,583,557,538,517,47,42,22 31P-EC,78,77,75,725,718,7,68,66,64,6,54,48 4P-EC 1,32 1,3 1,26 1,24 1,22 1,18 1,16 1,15 1,1 1,4,97,9,65 5P-EC 2,5 2,2 1,97 1,95 1,91 1,87 1,83 1,8 1,75 1,67 1,58 1,48 1,2,75 56P-EC 2,53 2,5 2,45 2,4 2,35 2,3 2,25 2,23 2,18 2,8 1,95 1,85 1,45,7 Huippuimuria valittaessa tulee huomioida: Käyrästön ilmoittama staattinen paine = kanavistoon käytettävissä oleva paine. Paine on mitattu läpivientiosan alapäästä. Ilman tiheys = 1, 2 kg/m 3. Äänen tehotasot on mitattu huippuimurin suurimmalla pyörimisnopeudella esitteen mukaisen kattoläpiviennin alaosasta. Huippuimurin vaipan läpi tuleva äänitaso eri etäisyyksillä tasaisella katolla on mitattu huippuimurin suurimmalla pyörimisnopeudella. 2

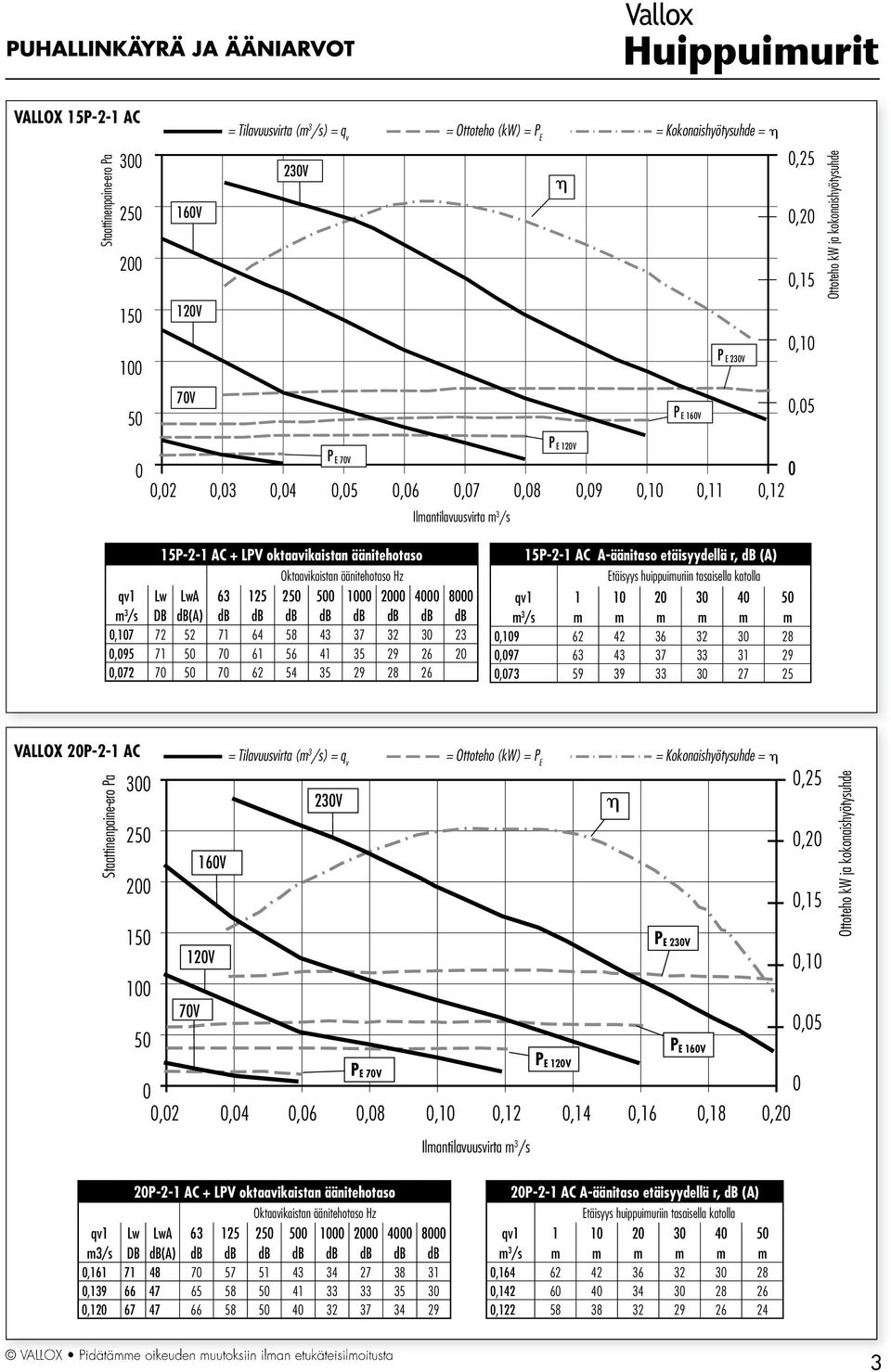

3 PUHALLINKÄYRÄ JA ÄÄNIARVOT Vallox VALLOX 15P-2-1 AC 3 23V, V,2 2, V,1 P E 23V 1 5 7V P E 16V,5 P E 12V P E 7V,2,3,4,5,6,7,8,9,1,11,12 Staattinenpaine-ero Pa Ilmantilavuusvirta m 3 /s 15P-2-1 AC + LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db, , , P-2-1 AC A-äänitaso etäisyydellä r, db (A) qv , , , VALLOX 2P-2-1 AC Staattinenpaine-ero Pa 3 23V 25 16V V 1 7V 5 P E 7V P E 12V P E 23V P E 16V,2,4,6,8,1,12,14,16,18,2 Ilmantilavuusvirta m 3 /s,25,2,15,1,5 2P-2-1 AC + LPV oktaavikaistan äänitehotaso qv1 Lw LwA m3/s DB db(a) db db db db db db db db, , , P-2-1 AC A-äänitaso etäisyydellä r, db (A) qv , , ,

4 PUHALLINKÄYRÄ JA ÄÄNIARVOT Vallox 15P-EC Staattinen paine-ero Pa V 8 V 6V 1V,6,55,5,45,4, V 4V 8V,3,25 2, V, P E1V PE8V,1,5 PE4V,1,2,3,4,5,6,7,8,9,1,11,12,13,14,15,16 PE6V Ilman tilavuusvirta m 3 /s Vallox 15P-EC oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db, , , P-EC A-äänitaso etäisyydellä r, db(a) qv , , , Vallox 2P-EC Staattinen paine-ero Pa V 8 V 8V,6,55,5,45,4, V 6 V 4 V 6V P E 1 V P E 8 V 1 V,3,25,2,15,1,5 P E 4 V P E 6 V,2,4,6,8,1,12,14,16,18,2 Ilman tilavuusvirta m 3 /s Vallox 2P-EC oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db, , , P-EC A-äänitaso etäisyydellä r, db(a) qv , , ,

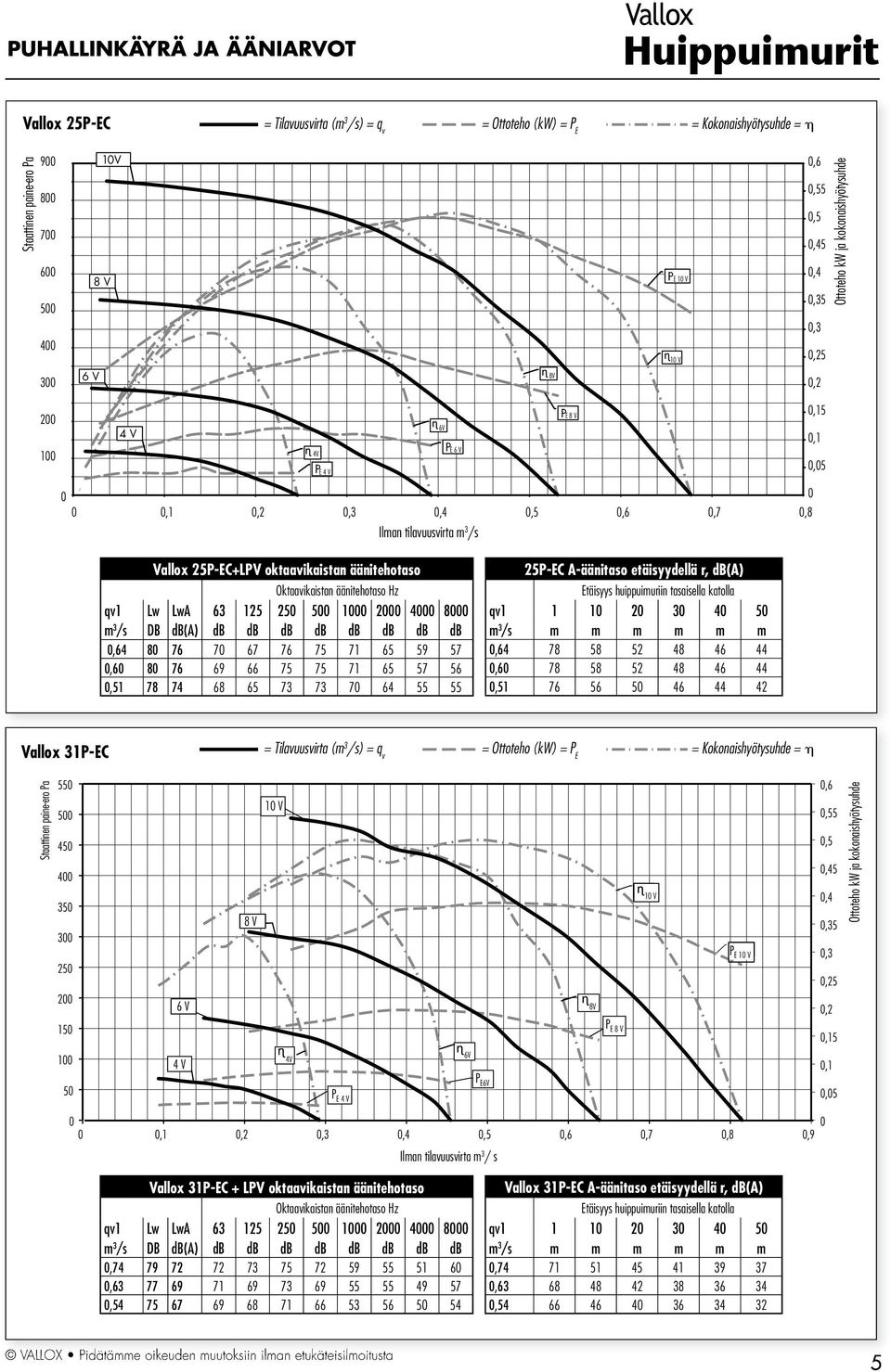

5 PUHALLINKÄYRÄ JA ÄÄNIARVOT Vallox Vallox 25P-EC Staattinen paine-ero Pa V 8 V P E 1 V 1 V,6,55,5,45,4,35,3, V 8V, V 4V P E 4 V 6V P E 6 V P E 8 V,15,1,5,1,2,3,4,5,6,7,8 Ilman tilavuusvirta m 3 /s Vallox 25P-EC+LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db, , , P-EC A-äänitaso etäisyydellä r, db(a) qv , , , Vallox 31P-EC Staattinen paine-ero Pa V %#$ 8 V # 1 V # %$# 8V #!"#$# 1 V ) P E *#!"#$# 1 V,6,55,5,45,4,35,3,25,2 15 P E 8 V, V 4V 6V,1 5 P E 4 V P E6V,5,1,2,3,4,5,6,7,8,9 Ilman tilavuusvirta m 3 / s Vallox 31P-EC + LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db, , , Vallox 31P-EC A-äänitaso etäisyydellä r, db(a) qv , , ,

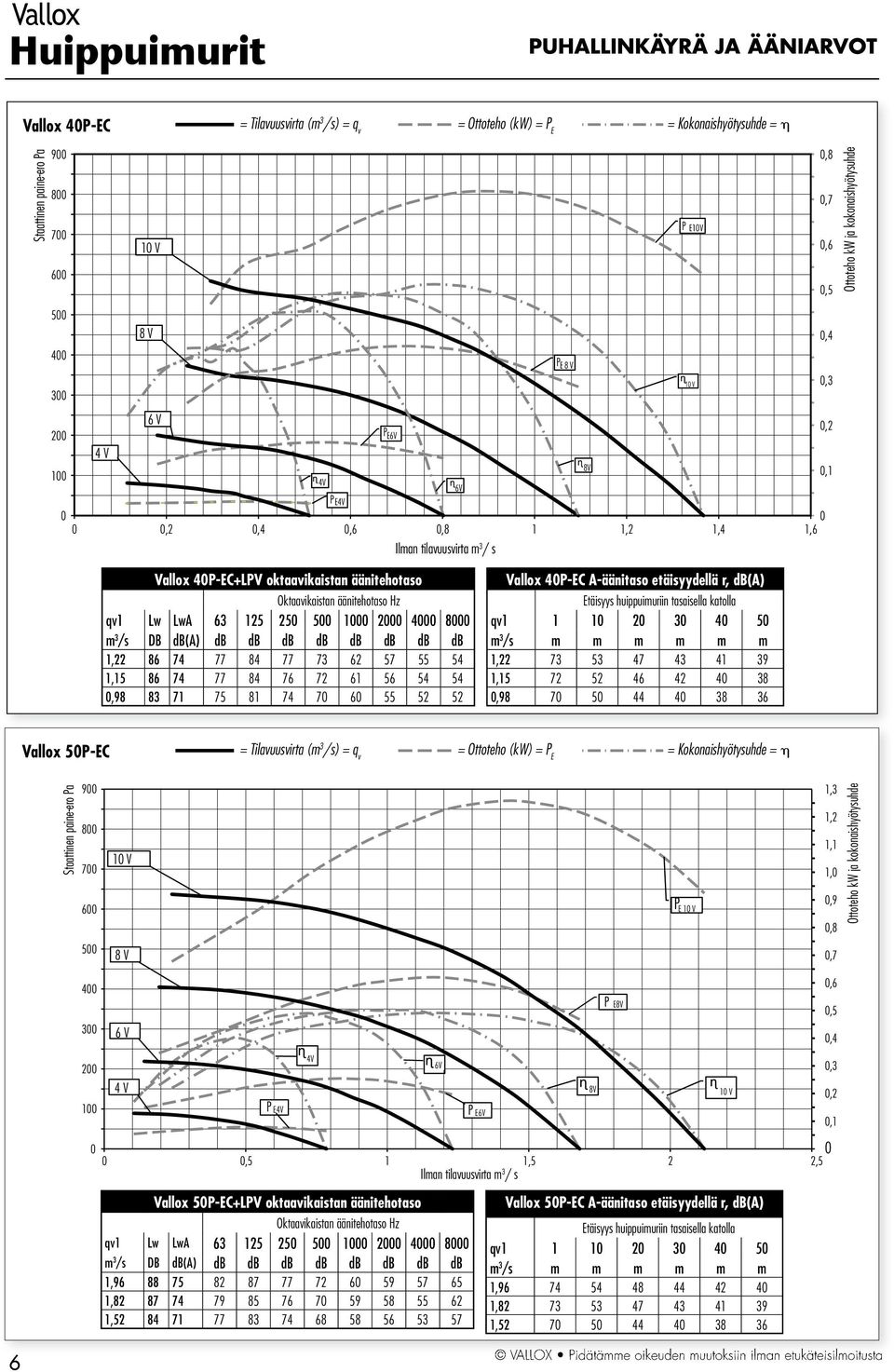

6 PUHALLINKÄYRÄ JA ÄÄNIARVOT Vallox 4P-EC Staattinen paine-ero Pa V P E1V,8,7,6,5 5 8 V 4 P E 8 V 3 6 V 2 P E6V,2 4 V 1 4V 8V,1 6V P E4V,2,4,6,8 1 1,2 1,4 1,6 Ilman tilavuusvirta m 3 / s 1 V,4,3 Vallox 4P-EC+LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db 1, , , Vallox 4P-EC A-äänitaso etäisyydellä r, db(a) qv , , , Vallox 5P-EC Staattinen paine-ero Pa V P E 1 V 1,3 1,2 1,1 1,,9,8 5 8 V, V 4 V P E4V,5 1 1,5 2 2,5 Ilman tilavuusvirta m 3 / s Vallox 5P-EC+LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db 1, , , V 6V P E6V 8V P E8V Vallox 5P-EC A-äänitaso etäisyydellä r, db(a) qv , , , V,6,5,4,3,2,1 6

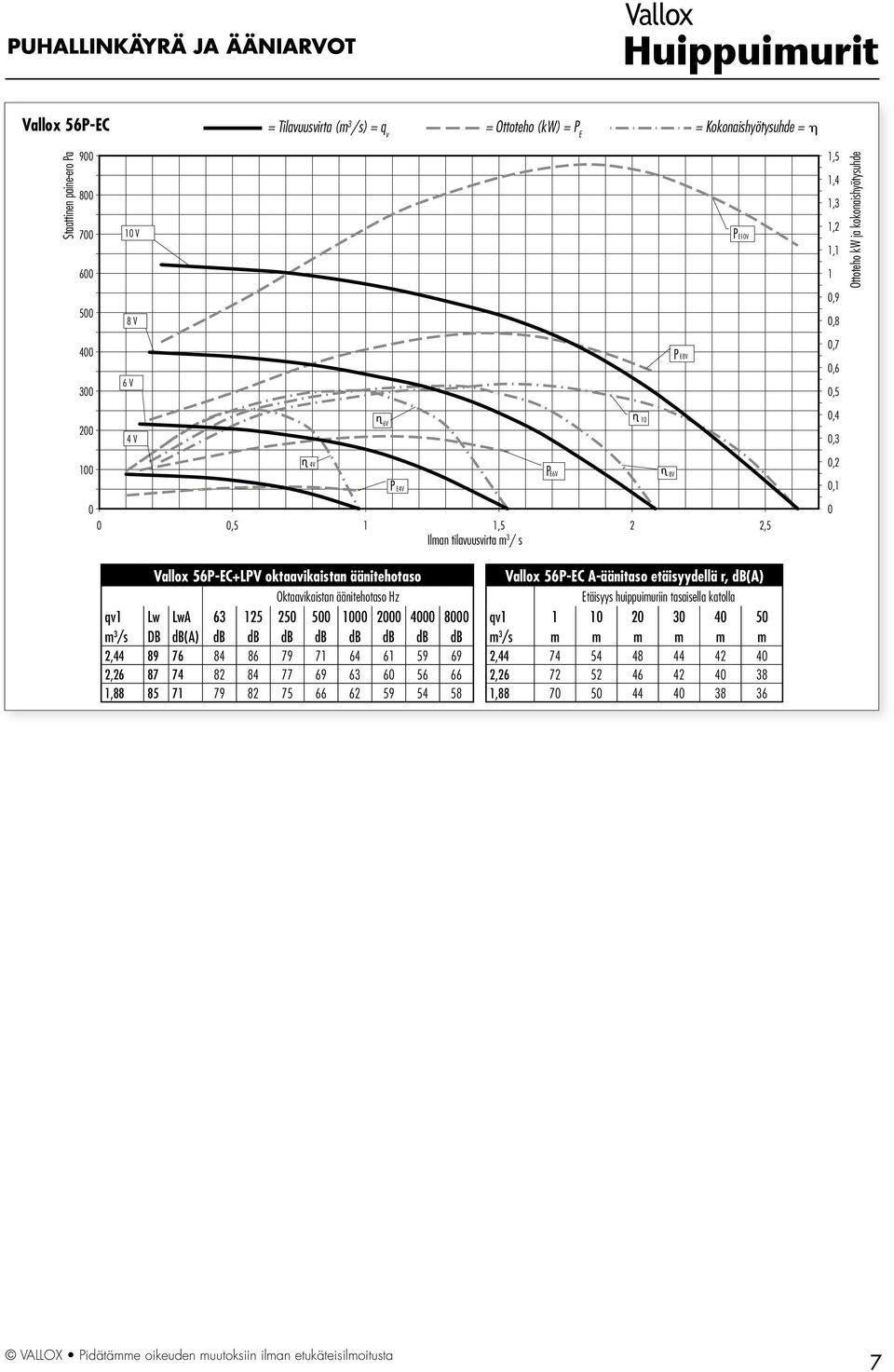

7 PUHALLINKÄYRÄ JA ÄÄNIARVOT Vallox Vallox 56P-EC Staattinen paine-ero Pa V PE1V 1,5 1,4 1,3 1,2 1, V,9, V P E8V,7,6,5 2 4 V 6V 1,4,3 1 4V P E4V PE6V 8V,2,1,5 1 1,5 2 2,5 Ilman tilavuusvirta m 3 / s Vallox 56P-EC+LPV oktaavikaistan äänitehotaso qv1 Lw LwA m 3 /s DB db(a) db db db db db db db db 2, , , Vallox 56P-EC A-äänitaso etäisyydellä r, db(a) qv , , ,

8 Moottorit ja sähkötekniikka Vallox Puhallintyyppi Verkosta ottama teho P1 kw 23 V, 5 Hz, 1-vaihe vaihtovirtapuhaltimien sähköarvot Virta (A) Kondensaattori (µf/ V) Pyörimisnopeus (rpm) Ohjaustapa 15P-2-1 AC EBM R2E 19,58,26 2 / 4 25 Muuntajasäätöinen liesikupu, 2P-2-1 AC EBM R2E 22,85,38 3 / 4 26 ohjauskeskus 1992A ja 1992A EK Vallox Puhallintyyppi Verkosta ottama teho Virta (A) 23 V, 5 Hz, 1-vaihe tasavirtapuhaltimien sähköarvot Pyörimisnopeus (rpm) Ohjaustapa 15P-EC EBM R3G 19,83,75 32 SC-ohjain, SC-liesikupu, kaukovalvonta 1 V DC 2P-EC EBM R3G 22,85, P-EC ZIEHL-ABEGG RH25C,49 2,6 36 SC-ohjain, kaukovalvonta 1 V DC 31P-EC ZIEHL-ABEGG RH31V,4 2,1 21 4P-EC ZHIEL-ABEGG RH4V,75 3,9 17 SC-ohjain, kaukovalvonta 1 V DC, AM-MODS 4 V, 5 Hz, 3-vaihe vaihtovirtapuhaltimien sähköarvot 5P-EC ZIEHL-ABEGG RH5V 1,25 2,1 14 SC-ohjain, kaukovalvonta 1 V DC, AM-MODS 56P-EC ZIEHL-ABEGG RH56V 1,5 2,6 123 Ohjaus / AC-mallit Erillinen ohjauskeskus 1992A,85 A Syvyys: 9 mm Korkeus: 14 mm Leveys: 11 mm Toimii kodin ilmanvaihdon ohjauskeskuksena 4-portainen nopeuskytkin ON/OFF-kytkin Erillinen ohjauskeskus 1992A EK,85 A Syvyys: 9 mm Korkeus: 14 mm Leveys: 11 mm Toimii kodin ilmanvaihdon ohjauskeskuksena Erillinen 4-portainen nopeuskytkin ON/OFF-kytkin LIESIKUPU X-LINE PTX/PTXP/PTXPA, 5/6,,85 A Syvyys: 5 mm Korkeus: 14 mm Leveys: 498/598 mm Toimii kodin ilmanvaihdon ohjauskeskuksena Leveydet 6 ja 5 mm Pestävä rasvasuodatin, helppo irrottaa Voimakas, pitkäikäinen loisteputkivalo Kumirenkaallinen lähtökaulus Ajastintoiminen sulkuläppä (PTXPA) Ohjaus / EC -mallit Vallox huippuimureiden puhallinnopeutta voidaan ohjata ohjauskytkimellä (lisävaruste) tai kaukovalvontaa ( 1 V DC) hyödyntäen. Simple Control ohauskytkin (lisävaruste) Simple Control ohjain on neliportainen kytkin, jonka jokainen nopeus voidaan esivalita potentiometrillä portaattomasti ( 1 V) Katso tarkemmat tiedot säätimen ohjeesta Ohjainkaapelin pituus ohjaimen ja huippuimurin välillä max. 2 m. Ohjaimen kotelointiluokka on IP 2 Malleja 15P-EC ja 2P-EC voidaan tarvittaessa ohjata myös erillisellä liesikuvulla (lisävaruste). Liesikupu PTXPA-SC (lisävaruste) Neliportainen Simple Control (SC)-ohjauskytkin (lisävaruste) Liesikupu PTXP SC Slim Line, PTXPA SC SlimLine 5/6 (lisävaruste) Toimii kodin ilmanvaihdon ohjausyksikkönä Leveydet 5 ja 6 mm Pestävä rasvasuodatin, helppo irrottaa Voimakas, pitkäikäinen loisteputkivalo Lähtökaulus halkaisijaltaan 125 mm Ajastintoiminen sulkuläppä (PTXPA) Neliportainen kytkin, jonka jokainen nopeus voidaan esivalita portaattomasti ( 1 V) 8

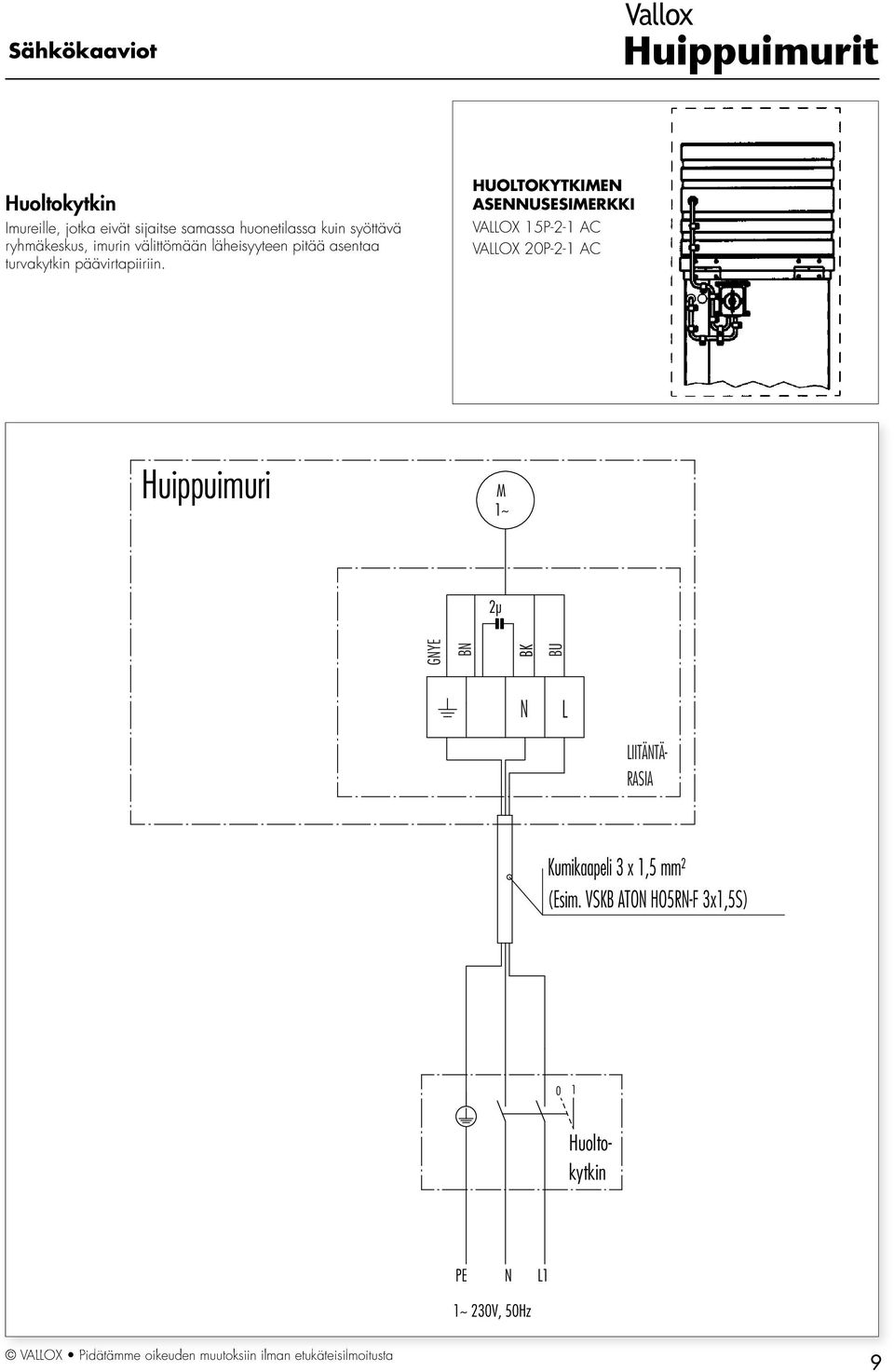

9 Sähkökaaviot Vallox Huoltokytkin Imureille, jotka eivät sijaitse samassa huonetilassa kuin syöttävä ryhmäkeskus, imurin välittömään läheisyyteen pitää asentaa turvakytkin päävirtapiiriin. HUOLTOKYTKIMEN ASENNUSESIMERKKI VALLOX 15P-2-1 AC VALLOX 2P-2-1 AC Huippuimuri M 1~ 2µ GNYE BK N L Huoltokytkin LIITÄNTÄ- RASIA Kumikaapeli 3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) 1 PE N L1 1~ 23V, 5Hz 9

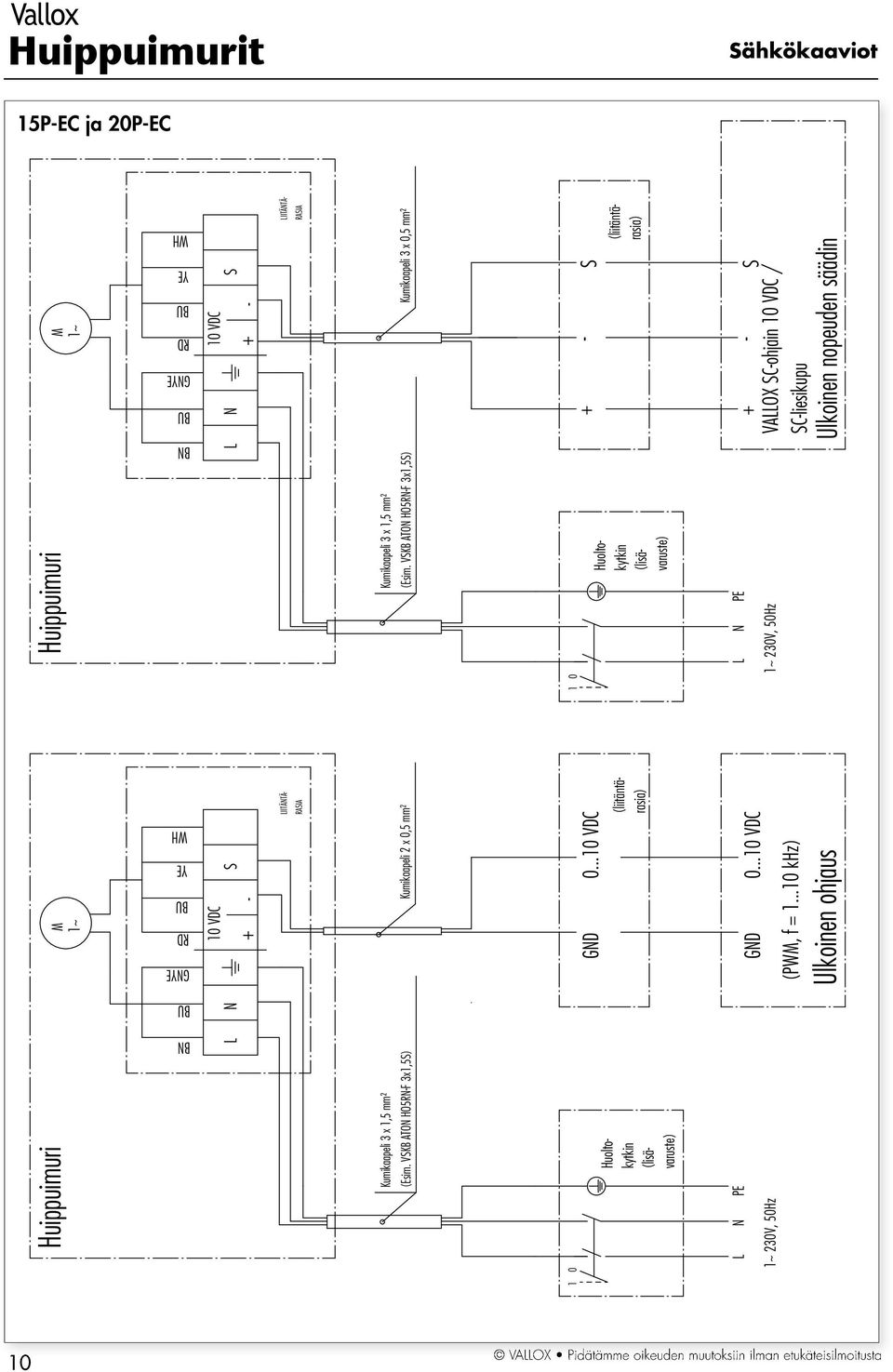

10 Sähkökaaviot 15P-EC ja 2P-EC Huippuimuri M 1~ GNYE RD YE GNYE RD YE 1 Huippuimuri M 1~ L 1 VDC N S + L 1 VDC N S + Kumikaapeli 3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) Kumikaapeli 2 x,5 mm² Kumikaapeli 3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) Kumikaapeli 3 x,5 mm²...1 VDC Huoltokytkin (lisävaruste) LIITÄNTÄ- RASIA Huoltokytkin (lisävaruste) (liitäntärasia) (liitäntärasia) S LIITÄNTÄ- RASIA L N PE N PE 1~ 23V, 5Hz...1 VDC (PWM, f = khz) Ulkoinen ohjaus L 1~ 23V, 5Hz + - S VALLOX SC-ohjain 1 VDC / SC-liesikupu Ulkoinen nopeuden säädin - - 1

11 Sähkökaaviot Vallox 25P-EC, ja 31P-EC Huippuimuri Huippuimuri Status Out OC 1V D1 A2 E1 A1 GNYE RD GN GY YE GNYE RD GN GY YE DC Out (Imax= 1 ma) Tacho/Error Out OC K1 (max. AC 25 V, 2 A) Digital In 1 Analog In V D1 A2 E1 PE N L V D1 A2 E1 A1 1V D1 A2 E1 A1 L N LIITÄNTÄ- RASIA (LISÄ- VARUSTE)...1 VDC (PWM, f = khz) Ulkoinen ohjaus ohjauslaitteen puolelta) PE L N MAX. KAAPELIPITUUS 2 M 1~ 23V, 5Hz (Sulake max.16 A) + - S VALLOX SC-ohjain 1 VDC Ulkoinen nopeuden säädin 1 DC Out (Imax= 1 ma) Status Out OC Tacho/Error Out OC K1 (max. AC 25 V, 2 A) Digital In 1 Analog In 1 PE N L1 A1 H3VV-F 5xAWG18 H3VV-F 6xAWG22 (vakiovaruste, kaapelipituus 1,4 m) (vakiovaruste, kaapelipituus 1,4 m) H3VV-F 5xAWG18 (vakiovaruste, kaapelipituus 1,4 m) H3VV-F 6xAWG22 (vakiovaruste, kaapelipituus 1,4 m) X X X X PE 1~ 23V, 5Hz (Sulake max.16 A) HUOLTO- KYTKIN (LISÄ- VARUSTE) Käyntilupakytkin tai johdinlenkki MAX. KAAPELIPITUUS 3 M (2 m:stä lähtien johdot on suojattava yksipuolisesti ts. kytketty suojajohtimeen vain HUOLTO- KYTKIN (LISÄ- VARUSTE) Käyntilupakytkin tai johdinlenkki LIITÄNTÄ- RASIA (LISÄ- VARUSTE) 1 11

12 Sähkökaaviot 4P-EC, 5P-EC ja 56P-EC Huippuimuri K1 (max. AC 25 V, 2 A) 24V 1V D1 E I O 24V 1V D1 E S VALLOX SC-ohjain 1 VDC Ulkoinen nopeuden säädin L1 N L1 L2 L3 PE DC Out (max= 7 ma) DC Out (max= 1 ma) Digital In 1 Analog In 1 GNYE BL ~ 23V, 5Hz (4P-EC) 3~ 4V, 5Hz (5P-EC, 56P-EC) (Sulake max. 16 A) RD GN YE A(D+) B(D-) ID A(D+) B(D-) ID f out Huippuimuri K1 (max. AC 25 V, 2 A) MODS L1 MODS L1 L2 L3/N 4 A(D+) B(D-) ID A(D+) B(D-) ID f out 24V 1V D1 E1 I O 24V 1V D1 E HUOLTO- KYTKIN LIITÄNTÄRASIA (LISÄ- (LISÄVARUSTE) VARUSTE)...1 VDC (PWM, f = khz) Ulkoinen ohjaus L1 N L1 L2 L3 PE 4 RD GN YE DC Out (max= 7 ma) DC Out (max= 1 ma) Digital In 1 Analog In 1 GNYE BL LiF9Y11Y-OB 7 X,5 mm² (vakiovaruste, kaapelipituus 2,8 m) J-Y (St) Y 2x2x.6 (tai vastaava) (max. kaapelipituus 25 m) MAX. KAAPELIPITUUS 3 M (2 m:stä lähtien johdot on suojattava yksipuolisesti ts. kytketty suojajohtimeen vain ohjauslaitteen puolelta) Käyntilupakytkin tai johdinlenkki LiF9Y11Y-JB 4 X 1,5 mm² (vakiovaruste, kaapelipituus 2,8 m) L2 L3/N 1~ 23V, 5Hz (4P-EC) 3~ 4V, 5Hz (5P-EC, 56P-EC) (Sulake max. 16 A) LiF9Y11Y-OB 7 X,5 mm² (vakiovaruste, kaapelipituus 2,8 m) J-Y (St) Y 2x2x.6 (tai vastaava) (max. kaapelipituus 25 m) HUOLTO- KYTKIN LIITÄNTÄRASIA (LISÄ- (LISÄVARUSTE) VARUSTE) Käyntilupakytkin tai johdinlenkki MAX. KAAPELIPITUUS 2 M LiF9Y11Y-JB 4 X 1,5 mm² (vakiovaruste, kaapelipituus 2,8 m)

13 Vallox 15P-2-1 AC Vallox 15P-EC Läpivientiosa Vallox LPV 15 Läpivientiosa Vallox LPV 2 Vallox 2P-2-1 AC Vallox 2P-EC Toimitetaan erillisenä Kaapelin läpivienti Läpiviennin asennus Vallox 15P-2-1 AC + LPV 15 Vallox 15P-EC + LPV 15 Läpiviennin asennus Vallox 2P-2-1 AC + LPV 2 Vallox 2P-EC + LPV 2 S1 IMURIN JA KATTOLÄPIVIENNIN KIINNITYS 15P ja 2P Huippuimuri Tiiviste Saranapiste Poraruuvi 4,2x38 mm Verhouslevy Kattoläpiviennin eristys Toimitetaan Irrallisena Kaapelin läpivienti 13

14 VALLOX 25P-EC 56P-EC mitta- ja asennuskuvat A B C D E F G H J M 25P-EC P-EC P-EC P-EC P-EC

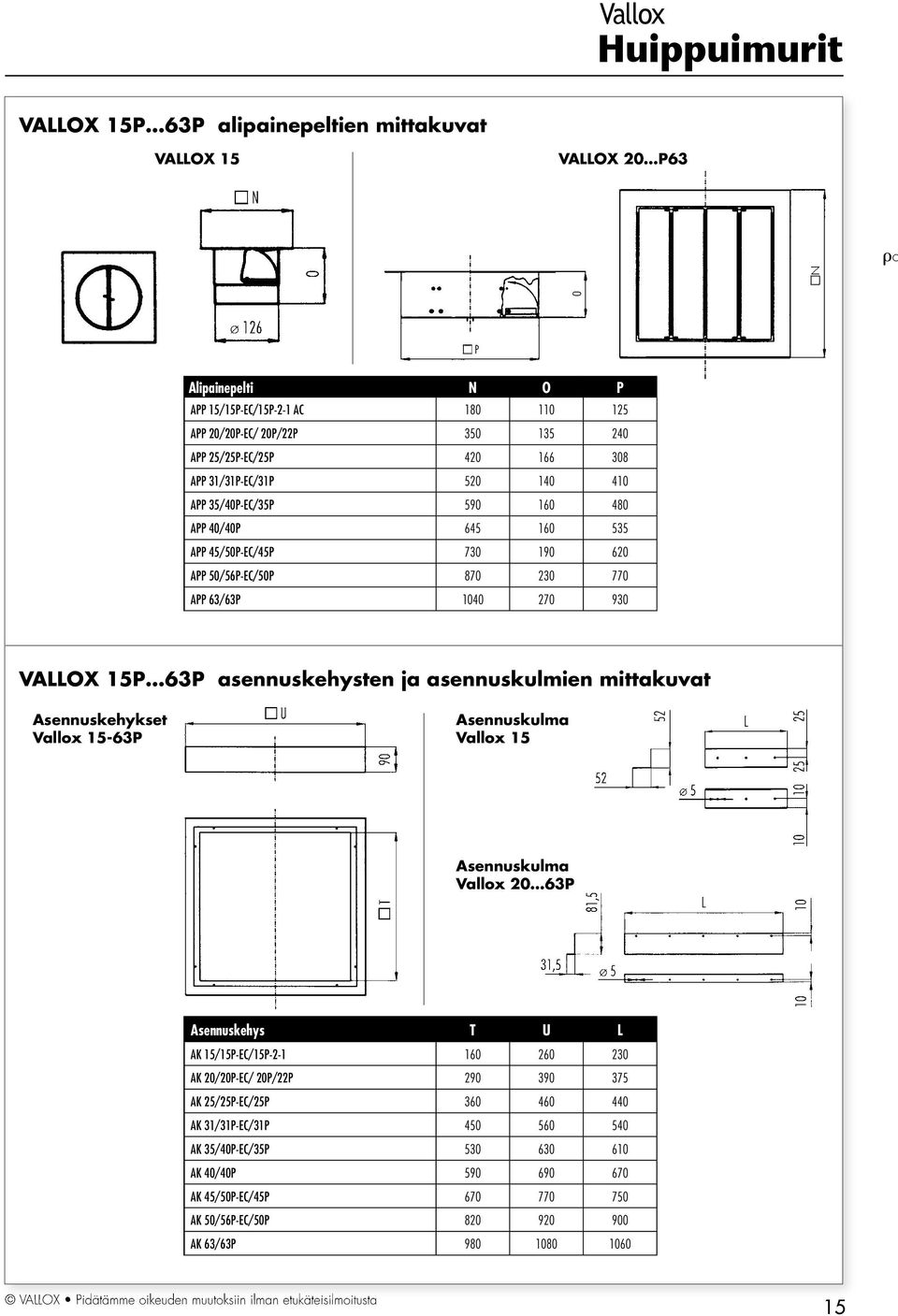

15 o Vallox VALLOX 15P 63P alipainepeltien mittakuvat VALLOX 15 VALLOX 2 P63 Alipainepelti N O P APP 15/15P-EC/15P-2-1 AC APP 2/2P-EC/ 2P/22P APP 25/25P-EC/25P APP 31/31P-EC/31P APP 35/4P-EC/35P APP 4/4P APP 45/5P-EC/45P APP 5/56P-EC/5P APP 63/63P VALLOX 15P 63P asennuskehysten ja asennuskulmien mittakuvat Asennuskehykset Vallox 15-63P Asennuskulma Vallox 15 Asennuskulma Vallox 2 63P Asennuskehys T U L AK 15/15P-EC/15P AK 2/2P-EC/ 2P/22P AK 25/25P-EC/25P AK 31/31P-EC/31P AK 35/4P-EC/35P AK 4/4P AK 45/5P-EC/45P AK 5/56P-EC/5P AK 63/63P

16 Ilmavirran mittaus EC-huippuimurit 25P----56P-EC on varustettu mittayhteillä, joista mitatun paine-eron pm (Pa) sekä alla olevan puhallinkohtaisen k-kertoimen avulla voidaan määrittää imurin ilmavirta qv (dm³/s). Mittayhteet ovat imurin ulkovaipassa ja niihin voidaan liittää manometri. Vasemman puoleinen mittayhde on +-liitin ja oikean puoleinen liitin. Alla olevan taulukon k-kertoimet ovat voimassa ilman tiheydellä 1,2 kg/m³ (+2 C). Ilmavirta saadaan laskettua kaavasta: qv= k* pm Mikäli poistettavan ilmavirran lämpötila on muu kuin +2 C, voidaan ilmavirta laskea kaavasta: 2 qv= *k* pm op 2 = 1,2 kg/m³, op = Huippuimuri k-kerroin ( = 1,2 kg/m³) 25P-EC 58/3,6 31P-EC 112/3,6 4P-EC 18/3,6 5P-EC 291/3,6 56P-EC 36/3,6 ilman tiheys poistettavan ilman lämpötilassa Huolto Huippuimurien moottorien kuulalaakerit ovat huoltovapaat, niissä on koko elinkaaren kestävä kestovoitelu. VALLOX-huippuimurit on huollettava ja puhdistettava käytöstä aiheutuvan likaantumisen mukaan tarvittaessa. Ennen huoltotoimenpiteitä huippuimuri on irrotettava jännitelähteestä ja estettävä tahaton käynnistys. 15P 2-1 AC ja 2P-2-1 AC Rakennekuvat 15P-EC ja 2P-EC 25P 56P-EC Puhallin - 15P-2-1 = EBM R2E 19-2P-2-1 = EBM R2E Kondensaattori 15P-2-1 = 2µF/4 V 2P-2-1 = 3µF/4 V 3. Huoltokytkin 1. Puhallin - 15P-EC = EBM R3G 19-2P-EC = EBM R3G Huoltokytkin 3. Liitäntärasia 1. Puhallin - 25P-EC = RH25C 3. Huoltokytkin - 31P-EC = RH31V - 25P-EC---4P-EC - 4P-EC = RH4V 4. Huoltokytkin iso - 5P-EC = RH5V - 5P-EC---56P-EC - 56P-EC = RH56V 5. Liitäntärasia 2. Tärinänvaimennin - 25P-EC---4P-EC = Ø 26 mm - 5P-EC---56P-EC = Ø 36 mm bF/ /pdf 16
