2 Ohjaustoiminnot tehokkaalla tavalla Kuljetuslaitteisto Talo- ja rakennustekniikka Erikoisratkaisut Hihnakuljettimet Nostotasanteet Hissit Siilo-ohjaukset Annostusautomaatit Valo-ohjaus (ulko- ja sisävalaistus) Ovi-/ porttiohjaus Rullaverho- ja markiisiohjaus Kastelu- ja sammutuslaitteistot Aurinkoenergiajärjestelmät Laiva-automaation osana Vaativissa käyttöympäristöissä Opastetaulut Me kaikki jotka haluamme menestyä jatkuvassa kilpailussa yritämme johdonmukaisesti löytää automatisoinnissa kaiken tarjolla olevan säästöpotentiaalin esisuunnittelusta tuotantoon saakka. Erityisiä vaatimuksia asetetaan järjestelmille, joilla pyritään ratkaisemaan jatkuvasti kasvavat vaatimukset nopeasti ja taloudellisesti: älykkäät ratkaisut, jotka erottuvat muista ratkaisuista joustavuudellaan, luotettavuudellaan ja käyttäjäystävällisyydellään. Paras innovatiivinen esimerkki on kaikki nämä vaatimukset täyttävä LOGO! maailmanlaajuisesti johtava logiikkamoduuli ohjaustoimintoihin. 2

3 Lämmitys / tuuletus / ilmastointi Energian hallinta Lämmitys Jäähdytyslaitteet Tuuletuslaitteet Ilmastointilaitteet Koneohjaus Moottori-, pumppu- ja venttiiliohjaus Paineilmakompressorit Imulaitteistot ja suodattimet Vedenpuhdistuslaiteet Saha- ja höyläkoneet Pintakäsittely- ja puhdistuslaitteet Valvontalaitteistot Kulunvalvonta Ajo-ohjauksen valvonta Hälytyslaitteet Rajatarkastukset Liikennevalo-ohjaukset Laukku- ja rahtitavaraseuranta Avarakatseisesti älykkääseen tekniikkaan Joustavuutta johdonmukaisesta modulaarisuudesta Todistettu miljoonia kertoja lukuisissa eri sovelluksissa Siemens tarjoaa teollisuus- ja rakennustekniikan automatisointitehtävien tarpeisiin LOGO! logiikkamoduulin. Se erottuu muista logiikkamoduuleista erinomaisen käyttäjäystävällisyyden ansiosta eikä jätä toivomisen varaan myöskään sen toiminnallisuuteen kiitos korkean muistikapasiteetin ja tehokkaan ohjelmarakenteen. Monimutkaistenkin laitteiden ohjaus onnistuu LOGO!: lla laajennusmoduulien avulla. LOGO!: n johdonmukaisesti koottava rakenne tekee siitä joustavan: Laajennusmoduulien laaja valikoima mahdollistaa LOGO!: n yksilöllisen laajennuksen 24 digitaalituloa, 16 digitaalilähtöä, 8 analogiatuloa ja 2 analogialähtöä. Näiden lisäksi käytettävissä ovat tiedonsiirtomoduulit AS-I liityntään ja taloautomaation KNX:lle (EIB) väyläliityntään. Esimerkiksi analogilähtömoduulilla voidaan toteuttaa yksinkertaisia säätötehtäviä joita tukevat valmiit ohjelmalohkot kuten PI-säädin, ramppitoiminto ja monivalintakytkin. Yhdessä LOGO! Soft comfort ohjelman kanssa on logiikkamoduulimme käyttö helppoa kuin lasten leikki: ohjelmointi, projektin simulointi ja dokumentointi onnistuvat helposti leikkaa & liimaa periaatteella tarjoten erinomaista käyttäjäystävällisyyttä. LOGO! näyttää myös hyvältä: taustavalaistu näyttö, optimaalinen rivienkäyttö ja näytön käsittelyyn liittyvät toiminnot takaavat ammattimaisen käytön ja tyytyväiset käyttäjät. Kaikkien näiden tekijöiden ansiosta LOGO! on ollut todistetusti käytössä lukuisissa eri sovelluksissa. 3

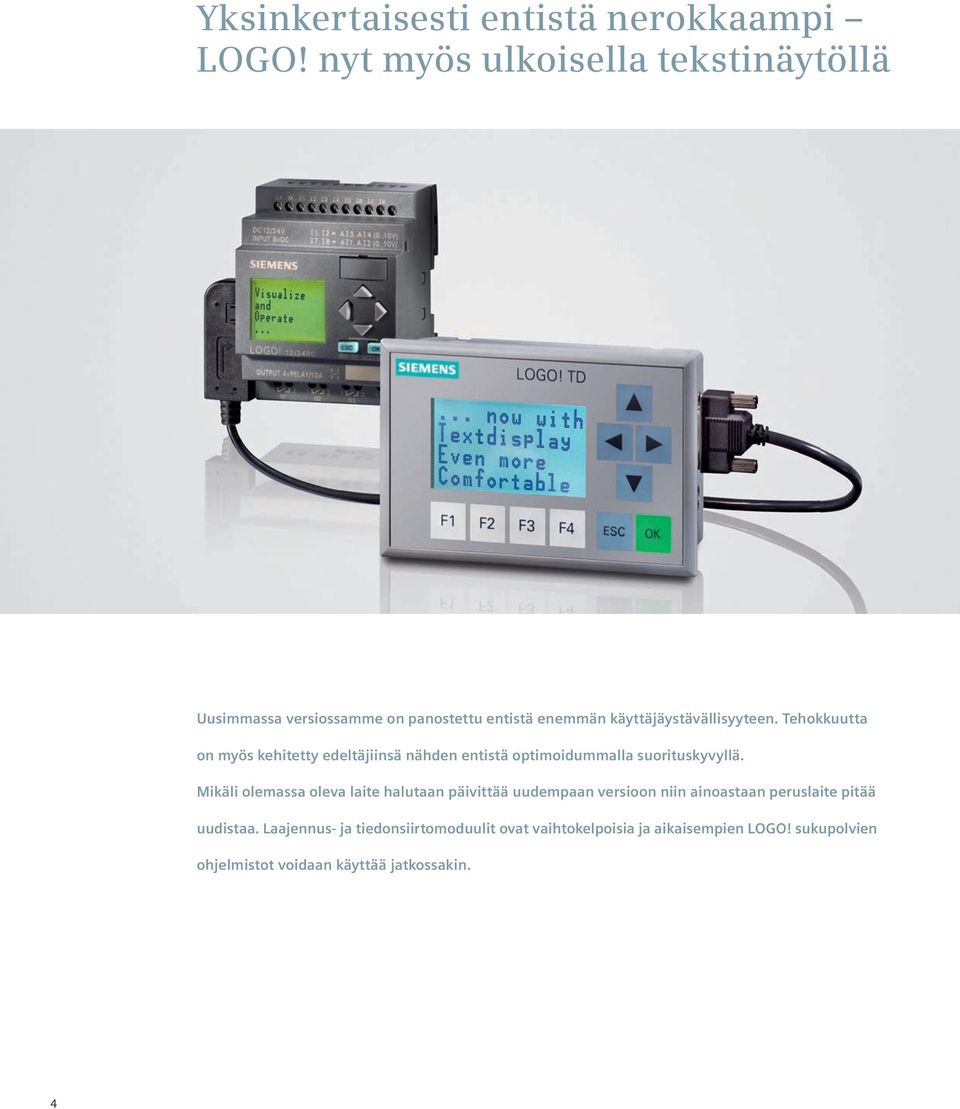

4 Yksinkertaisesti entistä nerokkaampi LOGO! nyt myös ulkoisella tekstinäytöllä Uusimmassa versiossamme on panostettu entistä enemmän käyttäjäystävällisyyteen. Tehokkuutta on myös kehitetty edeltäjiinsä nähden entistä optimoidummalla suorituskyvyllä. Mikäli olemassa oleva laite halutaan päivittää uudempaan versioon niin ainoastaan peruslaite pitää uudistaa. Laajennus- ja tiedonsiirtomoduulit ovat vaihtokelpoisia ja aikaisempien LOGO! sukupolvien ohjelmistot voidaan käyttää jatkossakin. 4

5 Optimoidumpi tuotanto Uuden LOGO!:n ohjelmamuisti on laajentunut yli 50 % tarjoten käyttöön 200 toimintalohkoa. Tehollinen arvo on jopa vielä parempi, sillä useita toimintalohkoja optimoitiin lisää. Digitaalituloja jotka voidaan vaihtoehtoisesti käyttää myös analogiatuloina kaksinkertaistettiin neljään. Lisäksi neljää digitaalituloa voidaan käyttää vaihtoehtoisesti nopeina laskurituloina 5 khz asti. Enemmän perspektiiviä, uusia mahdollisuuksia Uusi LOGO! tarjoaa entistä paremman käyttöliittymän: Nelirivisillä näyttöikkunoilla, joita on kaikkiaan 50 ja maksimissaan 32 merkkiä/rivi, voidaan näyttää kaikki tarvittavat parametrit. Toiminnot kuten liikkuva teksti, palkkidiagrammi tai muuttujantilasta riippuva tekstinvaihto ovat uusia lisäominaisuuksia. Aritmeettiset- ja pulssinleveys (PWM) toiminnot avaavat oven uusille sovellusratkaisuille. Eikä sovi unohtaa etähuoltomahdollisuutta, mikä tekee kalliista huoltokäynnistä tarpeettoman tämän hyöty kasvaa silloin, kun laitetarjontasi levittäytyy jopa maailmanlaajuisesti. Lisänäyttö Uuteen LOGO!:n on tarjolla lisänäyttö, joka on täydellisesti räätälöity uuden logiikkamoduulin mahdollisuuksiin. Liitäntä ei vaadi tiedonsiirtomoduulia. Näytön konfigurointia helpottaa sama toimintalohko jolla käsittelet integroitua näyttöäkin Päätät vain ilmestyykö ilmoitusteksti sisäiseen vai ulkoiseen näyttöön vai kenties molempiin. Näin voit näyttää käyttäjälle esitettävät tekstit lisänäytöllä ja huoltoinformaatiot kytkentäkaapissa. Taustavalaistuksen ohjaus on ohjelmallisesti mahdollista molemmille erilliselle näytölle vaihtoehtona jatkuvasti päällä olevalle taustavalolle. Liitä LOGO!TD tekstinäyttö helposti 5

6 LOGO! laitteisto LOGO! tarjoaa ratkaisumallin laajalle sovellusalueelle 38:lla integroidulla toiminnolla joista valitset sopivat ja niitä yhdistelemällä laadit ohjelman jopa 200 lohkoon asti. Ohjaustoiminnot on tehty erityisen helpoksi taustavalaistun näytön ansiosta (4 riviä, korkeintaan 32 merkkiä rivissä). Käyttäjälle tarkoitettuihin näyttöihin voidaan lisätä vapaamuotoinen teksti, asetus- ja oloarvot, palkkidiagrammi ja tilanvaihtoparametrit. Parametrit voivat tietenkin olla myös osana ilmoitusteksteissä. Joustavuus on taattua LOGO!:n monipuolisten laajennusominaisuuksien ansiosta. LOGO! yksinkertaisesti enemmän. LOGO! säästää 50 % kustannuksissa Korvaa useita tavallisia kytkentälaitteita Pienempi tilatarve kytkentäkaapissa Vähemmän lisälaitteita Huoltovapaa LOGO! säästää 70 % aikaasi Alhaiset kytkentäkustannukset Yksinkertainen ohjelmointi LOGO! Soft Comfort: lla Valmiit testatut ohjelmointiesimerkit saatavilla ilmaiseksi Automaattinen kesä-/talviajanvaihto Dokumentointi 6

7 LOGO! ohjelmisto LOGO! Soft Comfort äärimmäisen helppoa ja nopeaa käytettävyyttä. Ohjelman voit laatia rele tai toimintalohko esitysmuodossa yksikertaisesti valitsemalla ensin haluamasi funktio ja sitten vedä ja pudota mekanismilla siirrät sen ohjelmakaavioon. Laatimasi ohjelman toiminnallisuuden testaus simuloimalla on mahdollista PC:n offline- simulaation ansiosta. Lisäksi online-testaus on sallittua molemmissa esitysmuodoissa tuotannon ollessa käynnissä. Kaikille tarvittaville suunnitteluinformaatioille kuten esimerkiksi kommenteille ja järjestelmäkuvaukselle löytyy ammattimainen dokumentointi. LOGO! Soft Comfort yksinkertaisesti ammattimainen. LOGO! ja säästät 70 % tilaa Tarvitsee neljän moduuliyksikön (4*18mm) tilan korvaamaan useat releet, ajastimet ja apukontaktorit 8 perus- ja 30 erikoisfunktiota korvaavat perinteiset kytkinlaitteet ja releet. Universaali sovellus Korkea sähkömagneettisen häiriön sietokyky (EMC) Tärinäsuojaus Kaikille ilmasto-olosuhteille Häiriönvaimennusluokka B Kaikki vaadittavat sertifioinnit maailmanlaajuiseen käyttöön Laivahyväksynnät 7

8 LOGO! toiminnot Kahdeksan perustoiminnon avulla voitte nopeasti luoda yksinkertaisen ohjelman joko suoraan Logossa olevilla painikkeilla tai LOGO! Soft Comfort PC ohjelmalla. 30 erikoistoimintoa mahdollistavat myös monimutkaistenkin ohjelmien nopean luonnin. Laajat käyttöesimerkit löydät sivuilta Kahdeksan perustoimintoa (GF) AND (ja) sarjakytkentä sulkeutuva kosketin (NO) NOR (tai ei) sarjakytkentä avautuva kosketin (NC) OR (tai) rinnankytkentä sulkeutuva kosketin (NO) XOR (joko tai) kaksoisvaihtokosketin NOT (ei) invertointi AND syklisellä reunatoiminnolla (nouseva reuna) NAND (ja ei) rinnankytkentä avautuva kosketin (NC) NAND syklisellä reunatoiminnolla (laskeva reuna) 30 erikoistoimintoa Vetohidastus Päästöhidastus Veto-/päästöhidastus Pulssiohjattu vetohidastus Impulssirele/ pulssilähtö Impulssirele/ reunaliipaiseva Työ-/taukorele

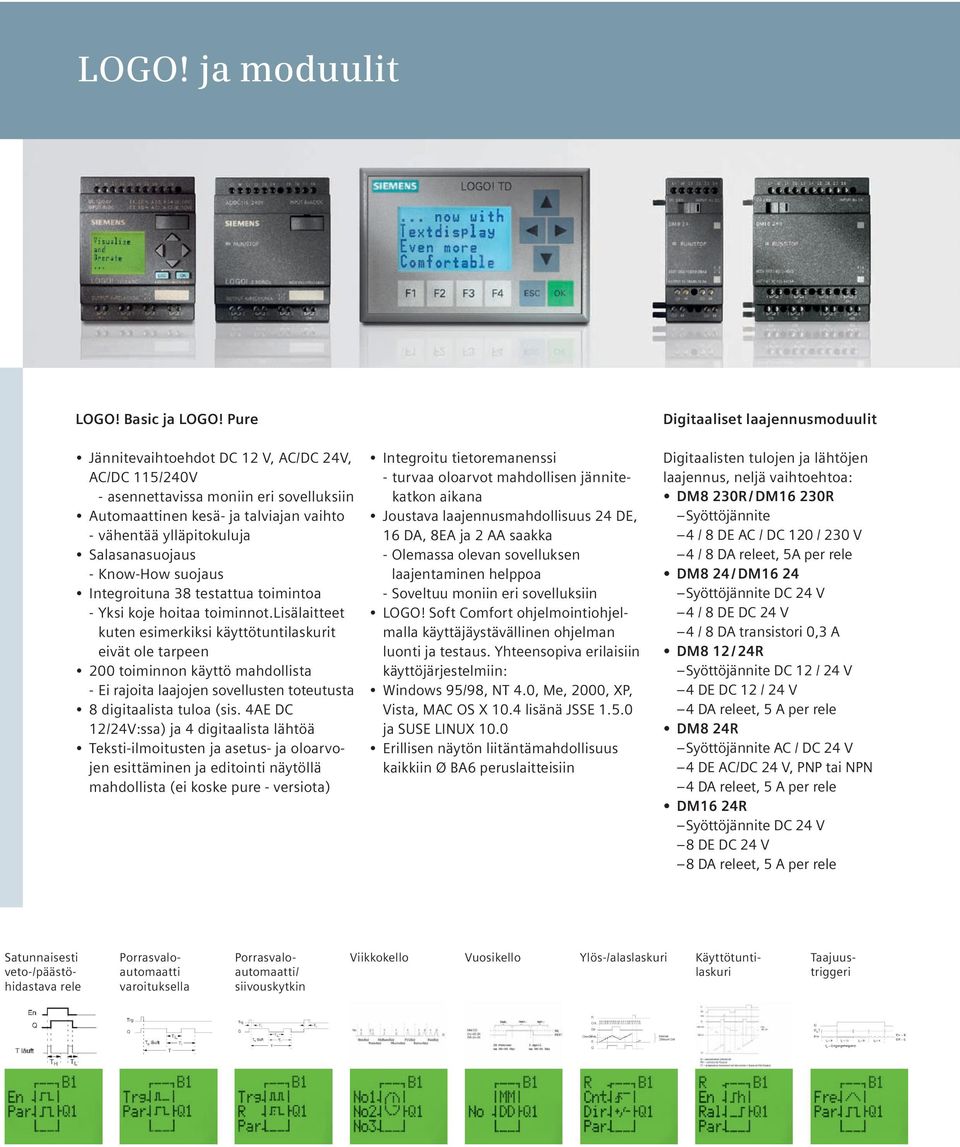

9 LOGO! ja moduulit LOGO! Basic ja LOGO! Pure Jännitevaihtoehdot DC 12 V, AC/DC 24V, AC/DC 115/240V - asennettavissa moniin eri sovelluksiin Automaattinen kesä- ja talviajan vaihto - vähentää ylläpitokuluja Salasanasuojaus - Know-How suojaus Integroituna 38 testattua toimintoa - Yksi koje hoitaa toiminnot.lisälaitteet kuten esimerkiksi käyttötuntilaskurit eivät ole tarpeen 200 toiminnon käyttö mahdollista - Ei rajoita laajojen sovellusten toteutusta 8 digitaalista tuloa (sis. 4AE DC 12/24V:ssa) ja 4 digitaalista lähtöä Teksti-ilmoitusten ja asetus- ja oloarvojen esittäminen ja editointi näytöllä mahdollista (ei koske pure - versiota) Integroitu tietoremanenssi - turvaa oloarvot mahdollisen jännitekatkon aikana Joustava laajennusmahdollisuus 24 DE, 16 DA, 8EA ja 2 AA saakka - Olemassa olevan sovelluksen laajentaminen helppoa - Soveltuu moniin eri sovelluksiin LOGO! Soft Comfort ohjelmointiohjelmalla käyttäjäystävällinen ohjelman luonti ja testaus. Yhteensopiva erilaisiin käyttöjärjestelmiin: Windows 95/98, NT 4.0, Me, 2000, XP, Vista, MAC OS X 10.4 lisänä JSSE ja SUSE LINUX 10.0 Erillisen näytön liitäntämahdollisuus kaikkiin Ø BA6 peruslaitteisiin Digitaaliset laajennusmoduulit Digitaalisten tulojen ja lähtöjen laajennus, neljä vaihtoehtoa: DM8 230R / DM16 230R Syöttöjännite 4 / 8 DE AC / DC 120 / 230 V 4 / 8 DA releet, 5A per rele DM8 24 / DM16 24 Syöttöjännite DC 24 V 4 / 8 DE DC 24 V 4 / 8 DA transistori 0,3 A DM8 12 / 24R Syöttöjännite DC 12 / 24 V 4 DE DC 12 / 24 V 4 DA releet, 5 A per rele DM8 24R Syöttöjännite AC / DC 24 V 4 DE AC/DC 24 V, PNP tai NPN 4 DA releet, 5 A per rele DM16 24R Syöttöjännite DC 24 V 8 DE DC 24 V 8 DA releet, 5 A per rele Satunnaisesti veto-/päästöhidastava rele Porrasvaloautomaatti varoituksella Käyttötuntilaskuri Porrasvaloautomaatti/ siivouskytkin Viikkokello Vuosikello Ylös-/alaslaskuri Taajuustriggeri

10 Ohjelmistot Helppo nopea ammattimainen LOGO! Soft comfort ohjelmisto tekee kaiken tarvittavan ohjelmointi, testaus, kaikkien toimintojen simulointi ja Analogiset laajennusmoduulit Analogisten tulojen laajennus, kaksi vaihtoehtoa: AM2 Syöttöjännite DC 12/24 2 kanavaa Valinnainen tyyppi 0-10 V tai 0-20 ma AM2 PT100 Syöttöjännite DC 12/24 V 2 kanavaa Tyypin PT 100 anturi Mittausalue -50 ºC ºC AM2 AQ Syöttöjännite DC 24 V 2 analogituloa Lähtöalue 0-10 V Tiedonsiirtomoduuli Tiedonsiirrolle ovat seuraavat moduulit käytettävissä: CM AS-interface-slave Syöttöjännite DC 12/24 V 4DE/4 DA AS-interfacemaster:n rajapintaan CM EIB/KNX Syöttöjännite AC/DC 24 V Maksimissaan 16 DE, 12 DA, 8 AE KNX:n rajapintaan Päivämäärä- ja aikamääritykset KNX:n kautta synkronoitavissa Kaikki digitaali- ja analogitulot ja lähdöt näkyvät objekteina KNX:ssä KNX:ään kytketyt himmentimet ja sulkimet voidaan ohjata järjestelmän mukaisesti tietenkin myös dokumentointi onnistuu kädenkäänteessä PC:llä olevan LOGO! soft comfort ohjelmiston avulla todella nopeasti ja helposti. Ohjelman luonti Valitse toiminto ja sijoita se ohjelmakaavioon Kytke toiminnot viivapiirto työkalulla Anna tarvittavat parametrit dialogiikkunan kautta Analogiavahvistin Analogiavertailija Analogiaerotriggeri Analogiatriggeri Analogiavalvonta Pitorele (RS-kiikku) Sysäysrele Software-kytkin

11 LOGO! soft comfort 1 Ohjelmointi 2 Simulointi 3 Online-testaus 4 Dokumentointi LOGO! LOGO!n käyttöönotto Ohjelman kaikki toiminnot voidaan testata etukäteen PC simuloinnilla. Esim. analogiarvot voidaan simuloida todellisilla arvoilla (esim. lämpötila -20 ºC +80 ºC) Aikaohjattu/syklinen simulointi Kellonajan simulointi Todellinen LOGO! näytön esitys simuloinnissa Tilanäytöt kaikille toiminnoille, parametreille ja todellisille arvoille Online tilan seuranta PC:ltä todellisilla arvoilla sekä rele että toimintalohko esitysmuodoilla LOGO!n ollessa RUN- tilassa Dokumentointi Jokainen toiminto voidaan varustaa lisäkommenteilla Havainnollistavien omien kommenttien anto tulo- ja lähtöliitynnöille mahdollista Vapaan tekstin mielivaltainen sijoittaminen ja muotoilu mahdollista Ohjelma voidaan jakaa usealle sivulle Ammattimainen tulostus sisältää kaiken tarvittavan konfiguraatio tiedon Ohjelman tulostus suoraan ohjelmasta tarvittavien parametrien ja kommenttien kanssa.parametrit voidaan tulostaa myös erillisesti. Integroituu muihin standardoituihin Windows ohjelmistoihin.pdf-,.gif- tai.jpg- tallennusmuodoilla Uudet toiminnot Siirtomuisti (shift register) PI-säädin Ramppitoiminto Monivalintakytkin (multiplekseri) Laajennettu tekstinäyttö Aritmeettiset funktiot Pulssinleveysmodulaatio

12 LOGO! modulaarinen tekniset tiedot Peruskoje LOGO! 12 / 24RC 1), LOGO! 12 / 24RCo 2) LOGO! 24 1), LOGO! 24o 2) Tulot, 8 8 joista analogisesti käytettävissä 2 ( V) 2 ( V) Tulo-/ verkkoliitäntäjännite DC 12/24 V DC 24 V Sallittu alue Signaalilla 0 Signaalilla 1 Tulovirta 10.8 V DC to 28.8 V DC Max. 5 V DC Min. 8.5 V DC 1.5 ma (Ι3... Ι6), 0.1 ma (Ι1, Ι2, Ι7, Ι8) Lähdöt 4 relettä 4 transistoria Jatkuva virta 10 A ohmisella kuormalla; 3 A induktiivisella kuormalla 20.4 V DC to 28.8 V DC Max. 5 V DC Min. 12 V DC 2 ma (Ι3... Ι6), 0.1 ma (Ι 1, Ι 2, Ι 7, Ι 8) Oikosulkusuojaus Ulkoinen sulake pakollinen Elektroninen (noin 1 A) Kytkentätaajuus 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla Tehohäviöt W (12 V) W (24 V) 0.3 A 10 Hz W W Kiertoaika < 0.1 ms/toiminto < 0.1 ms/toiminto Integroitu kykinkello/ varakäynti Kyllä/tyyp. 80 h Liitäntäjohdot 2 x 1.5 mm 2, 1 x 2.5 mm 2 Käyttölämpötila 0 ºC ºC Varastointilämpötila 40 ºC ºC Radiohäiriöt EN mukaan (raja-arvoluokka B) Kotelointiluokka IP20 Hyväksynnät VDE 0631, IEC 1131, UL, FM, CSA, laivahyväksyntä Asennus Asennuskisko 35 mm, 4 MY leveys tai seinäasennus Mitat 72 (4MY) x 90 x 55 mm (L x K x S) Digitaalinen laajennusmoduuli LOGO! DM8 12 / 24R LOGO! DM8 24 DM16 24 Tulot 4 4/8 Tulo-/ verkkoliitäntäjännite 12 / 24 V DC 24 V DC Sallittu alue V DC V DC Signaalilla 0 Signaalilla 1 Max. 5 V DC Min. 8.5 V DC Tulovirta 1.5 ma 2 ma Max. 5 V DC Min. 12 V DC Lähdöt 4 relettä 4/8 transistoria Jatkuva virta I th (joka liittimellä) 5 A ohmisella kuormalla 3 A induktiivisella kuormalla Oikosulkusuojaus Ulkoinen sulake pakollinen Elektroninen (noin 1 A) Kytkentätaajuus Tehohäviöt 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla W, 12 V DC W, 24 V DC 0.3 A 10 Hz W * W ** Mitat (L x K x S) 36 (2 MY) x 90 x 55 mm 36 (2 MY) x 90 x 55 mm 72 (4 MY) x 90 x 55 mm 12

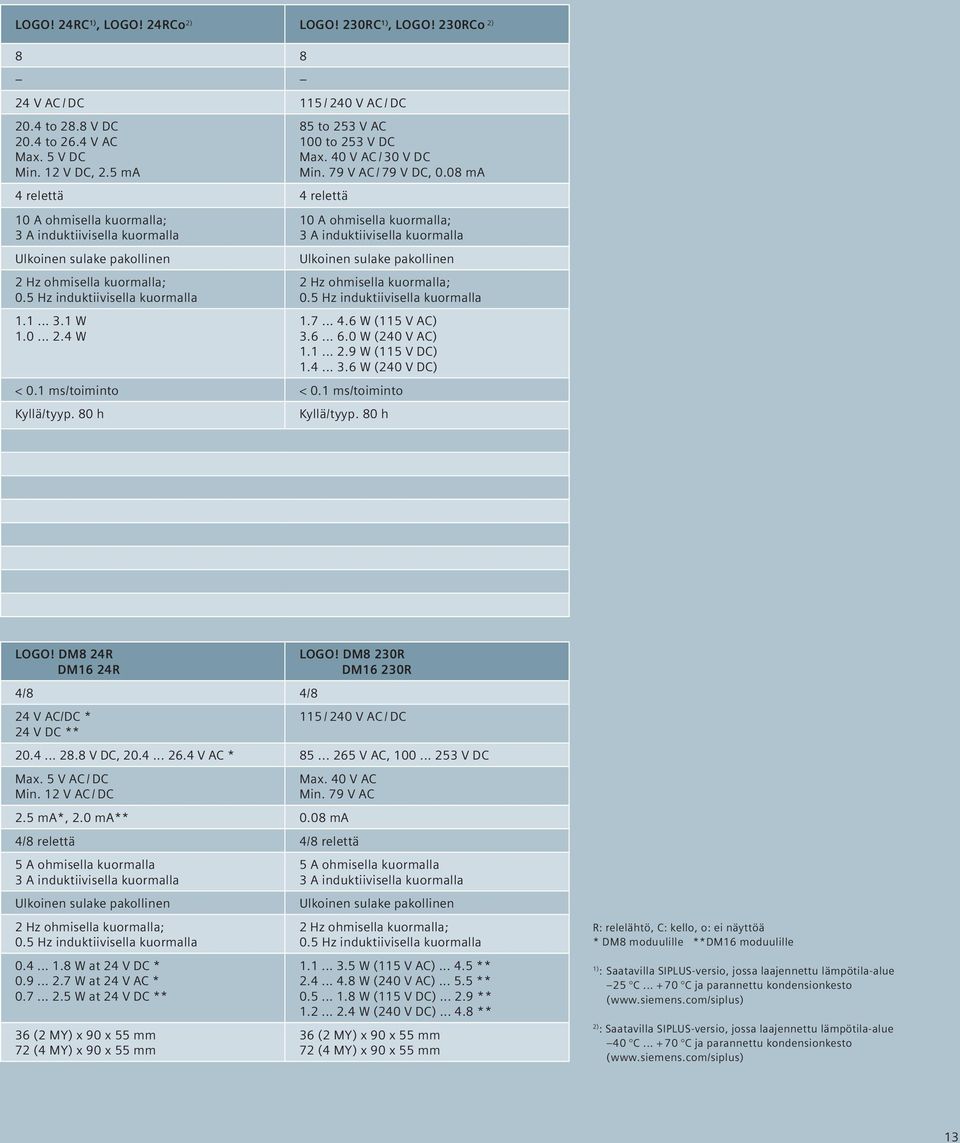

13 LOGO! 24RC 1), LOGO! 24RCo 2) LOGO! 230RC 1), LOGO! 230RCo 2) V AC / DC 115 / 240 V AC / DC 20.4 to 28.8 V DC 20.4 to 26.4 V AC Max. 5 V DC Min. 12 V DC, 2.5 ma 4 relettä 4 relettä 10 A ohmisella kuormalla; 3 A induktiivisella kuormalla Ulkoinen sulake pakollinen 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla W W 85 to 253 V AC 100 to 253 V DC Max. 40 V AC / 30 V DC Min. 79 V AC / 79 V DC, 0.08 ma 10 A ohmisella kuormalla; 3 A induktiivisella kuormalla Ulkoinen sulake pakollinen 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla W (115 V AC) W (240 V AC) W (115 V DC) W (240 V DC) < 0.1 ms/toiminto < 0.1 ms/toiminto Kyllä/tyyp. 80 h Kyllä/tyyp. 80 h LOGO! DM8 24R DM16 24R LOGO! DM8 230R DM16 230R 4/8 4/8 24 V AC/DC * 115 / 240 V AC / DC 24 V DC ** V DC, V AC * V AC, V DC Max. 5 V AC / DC Min. 12 V AC / DC Max. 40 V AC Min. 79 V AC 2.5 ma*, 2.0 ma** 0.08 ma 4/8 relettä 4/8 relettä 5 A ohmisella kuormalla 3 A induktiivisella kuormalla Ulkoinen sulake pakollinen 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla W at 24 V DC * W at 24 V AC * W at 24 V DC ** 36 (2 MY) x 90 x 55 mm 72 (4 MY) x 90 x 55 mm 5 A ohmisella kuormalla 3 A induktiivisella kuormalla Ulkoinen sulake pakollinen 2 Hz ohmisella kuormalla; 0.5 Hz induktiivisella kuormalla W (115 V AC) ** W (240 V AC) ** W (115 V DC) ** W (240 V DC) ** 36 (2 MY) x 90 x 55 mm 72 (4 MY) x 90 x 55 mm R: relelähtö, C: kello, o: ei näyttöä * DM8 moduulille **DM16 moduulille 1) : Saatavilla SIPLUS-versio, jossa laajennettu lämpötila-alue 25 C C ja parannettu kondensionkesto ( 2) : Saatavilla SIPLUS-versio, jossa laajennettu lämpötila-alue 40 C C ja parannettu kondensionkesto ( 13

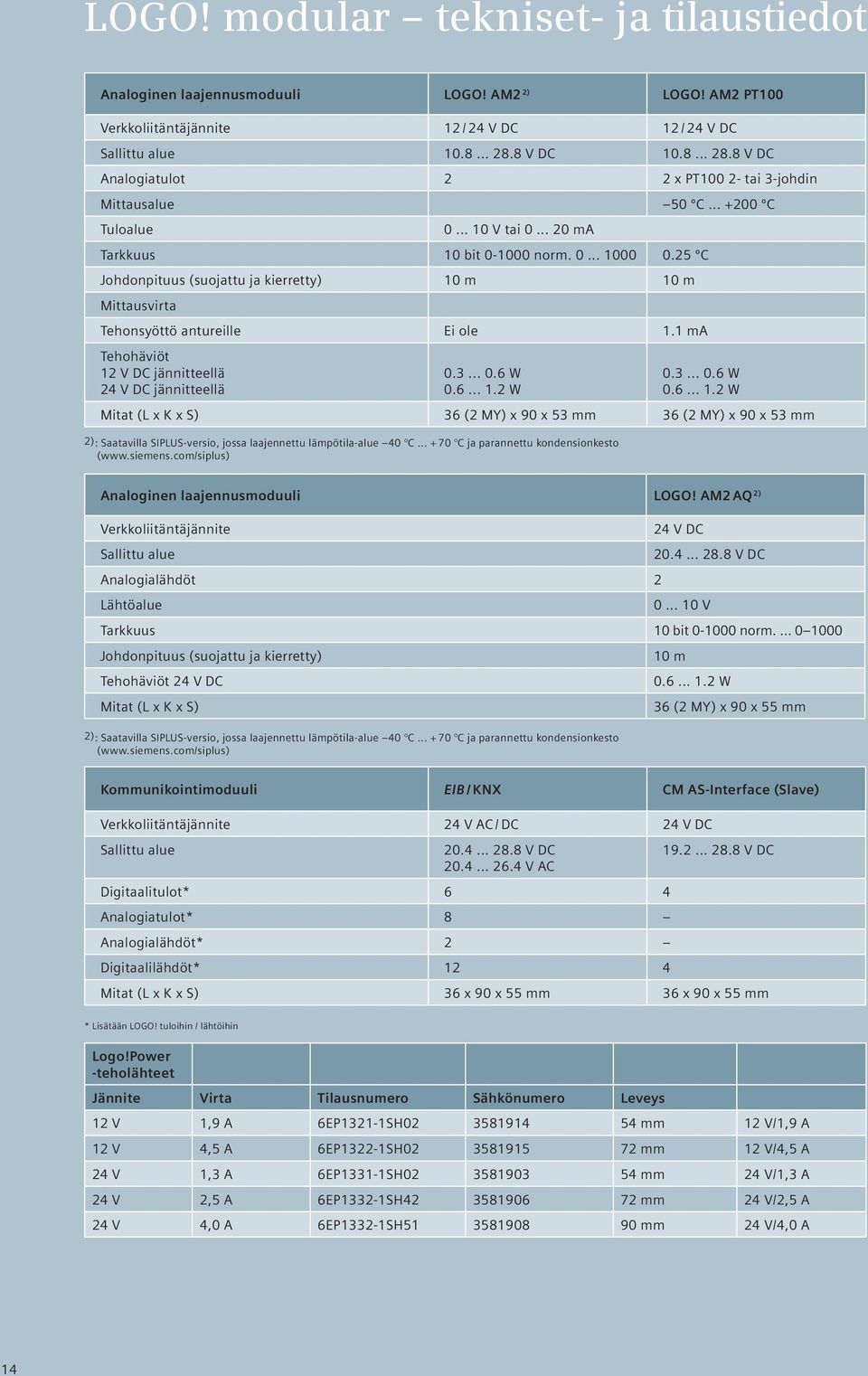

14 LOGO! modular tekniset- ja tilaustiedot Analoginen laajennusmoduuli LOGO! AM2 2) LOGO! AM2 PT100 Verkkoliitäntäjännite 12 / 24 V DC 12 / 24 V DC Sallittu alue V DC V DC Analogiatulot 2 2 x PT tai 3-johdin Mittausalue 50 ºC ºC Tuloalue V tai ma Tarkkuus 10 bit norm ºC Johdonpituus (suojattu ja kierretty) 10 m 10 m Mittausvirta Tehonsyöttö antureille Ei ole 1.1 ma Tehohäviöt 12 V DC jännitteellä 24 V DC jännitteellä W W W W Mitat (L x K x S) 36 (2 MY) x 90 x 53 mm 36 (2 MY) x 90 x 53 mm 2): Saatavilla SIPLUS-versio, jossa laajennettu lämpötila-alue 40 C C ja parannettu kondensionkesto ( Analoginen laajennusmoduuli LOGO! AM2 AQ 2) Verkkoliitäntäjännite Sallittu alue Analogialähdöt 2 Lähtöalue 24 V DC V DC V Tarkkuus 10 bit norm Johdonpituus (suojattu ja kierretty) Tehohäviöt 24 V DC Mitat (L x K x S) 2): Saatavilla SIPLUS-versio, jossa laajennettu lämpötila-alue 40 C C ja parannettu kondensionkesto ( 10 m W 36 (2 MY) x 90 x 55 mm Kommunikointimoduuli EIB / KNX CM AS-Interface (Slave) Verkkoliitäntäjännite 24 V AC / DC 24 V DC Sallittu alue V DC V AC Digitaalitulot* 6 4 Analogiatulot* 8 Analogialähdöt* 2 Digitaalilähdöt* V DC Mitat (L x K x S) 36 x 90 x 55 mm 36 x 90 x 55 mm * Lisätään LOGO! tuloihin / lähtöihin Logo!Power -teholähteet Jännite Virta Tilausnumero Sähkönumero Leveys 12 V 1,9 A 6EP1321-1SH mm 12 V/1,9 A 12 V 4,5 A 6EP1322-1SH mm 12 V/4,5 A 24 V 1,3 A 6EP1331-1SH mm 24 V/1,3 A 24 V 2,5 A 6EP1332-1SH mm 24 V/2,5 A 24 V 4,0 A 6EP1332-1SH mm 24 V/4,0 A 14

15 LOGO! lisätarvikkeet LOGO! peruskojeet Tilausnumero Sähkönumero LOGO! 24 6ED CC00-0BA LOGO! 24o 6ED CC00-0BA LOGO! 12 / 24RC 6ED MD00-0BA LOGO! 12 / 24RCo 6ED MD00-0BA LOGO! 24RC 6ED HB00-0BA LOGO! 24RCo 6ED HB00-0BA LOGO! 230RC 6ED FB00-0BA LOGO! 230RCo 6ED FB00-0BA LOGO! TD 6ED MH00-0BA LOGO! Ohjelmointikaapeli Suora yhteys tietokoneelta LOGO!on Kytkentäohjelman helppo siirtäminen PC:ltä LOGO!on ja LOGO!sta PC:lle LOGO! Ohjelmamoduuli Ohjelman kopioimiseen Tietotaidon suojaamiseen LOGO! laajennusmoduulit Tilausnumero Sähkönumero LOGO! DM8 24 6ED CB00-0BA LOGO! DM8 12 / 24R 6ED MB00-0BA LOGO! DM8 24R (AC / DC) 6ED HB00-0BA LOGO! DM8 230R 6ED FB00-0BA LOGO! DM ED CB10-0BA LOGO! DM16 24R 6ED NB10-0BA LOGO! DM16 230R 6ED FB10-0BA LOGO! AM2 6ED MA00-0BA LOGO! AM2 PT100 6ED MD00-0BA LOGO! AM2 AQ 6ED MM00-0BA LOGO! tiedonsiirtomoduulit Tilausnumero LOGO!AS-i 3RK1400-0CE10-0AA LOGO EIB/KNX 6BK1700-0BA00-0AA LOGO! Käsikirja Yksityiskohtainen toiminnan kuvaus Kuvaukset kaikista integroiduista toiminnoista Havainnollisia esimerkkejä LOGO! Power -teholähteet Vaivaton tehonsyöttö 100/240 V AC verkkojännitteistä LOGO! 12 V DC moduuleille Ja 24 V DC moduuleille Useita eri tehoja LOGO! Kontaktori Ohmisten kuormien kytkeminen 20 A asti Suora käynnistys moottoreille 4 kw asti LOGO! lisätarvikkeet Tilausnumero Sähkönumero LOGO! Modem Cable 6ED CA00-0BA LOGO! Memory Card 6ED DA00-0BA LOGO! Battery Card 6ED XA00-0BA LOGO! Memory/Battery Card 6ED DA00-0BA LOGO! Soft Comfort V6.0 6ED BA02-0YA LOGO! Soft Comfort V6.0 Upgrad 6ED CA02-0YE Manual German 6ED AA00-0AE Manual English 6ED AA00-0BE LOGO! USB PC kaapeli 6ED AA01-0BA LOGO! Prom Ohjelmamoduulien monistamiseen Moduulien kopiointi Moduulien ohjelmointi suoraan LOGO! Soft Comfortilla LOGO! Asennuskehys LOGO!n asentaminen kaapin oveen Etuosa IP 65 (ilman lasia IP 30) Leveys 4 tai 8 mittayksikköä 1 MY=18 mm (myös näppäimillä) R: relelähtö, C: kello, o: ei näyttöä 15
