1 Novo Speed Solutions Nopeita logistiikkaratkaisuja

2 Novoferm intercompanies Novoferm production site Novoferm sales office Sweden Russia Ireland Denmark Lithuania England Netherlands Poland Belgium Germany France Switzerland Italy Czech Republic Austria Slovenia Croatia Hungary Romania Bulgaria Spain Turkey Greece Novofermin kautta sisään teollisuusrakennuksiin Novoferm on ollut asiantuntija jo monenmuotoisissa sisäänkäynneissä ja uloskäynneissä teollisuusrakennuksia ja koteja varten yli kolmekymmentä vuotta. Laaja valikoima eri malleja, pintamateriaaleja, säätimiä ja asennusvaihtoehtoja tarkoittaa, että toimitamme aina mittatilaustyönä tehdyn ratkaisun. Otamme vastuun koko prosessista neuvonannosta kehittämiseen, tuotantoon, kokoonpanoon ja tarvittaessa rakennusapuun. On itsestään selvää, että kaikkia näkökohtia, kuten asiaan liittyviä standardeja ja lainsäädäntöä seurataan - mikä säästää paljon työtä. Teollisuuden ovien sekä vedon estävien ja palo-ovien lisäksi Novofermille ovat tutut rakennuksen luona tapahtuvaan tavaroiden lastaamiseen ja purkamiseen tarkoitetut tuotteet. Osana Sanwa Shutter Corporationia, maailmanlaajuisesti johtavaa ovien, autotallin ovien ja muiden rakennusten varustamiseen tarkoitettujen tuotteiden valmistajaa, Novoferm takaa myös mahdollisuuden uusimpiin sovelluksiin.. Ja aina korkeinta laatua, luotettavuutta, mukavuutta ja muotoilua pienimmillä kustannuksilla. International Europe SANWA Shutter Corporation ODC USA SANWA Asia 2

3 Sisältö Johdanto 2 Sisältö ja symbolien selitykset 3 Miksi valita Novofermin nopea rullaovi 4 Sovellukset 6 Tuotekatsaus 8 Sisäsovellukset Uusi Novo Speed FLEX 11 Novo Speed FLEX 2.0 Hard edge (kova reuna) 12 Novo Speed FLEX 2.0 Flex edge (joustoreuna) 13 Novo Speed ECONOMIC 14 Novo Speed ECONOMIC Food (elintarvikkeet) 15 Novo Speed BASIC 16 Novo Speed BASIC Food (elintarvikkeet) 17 Novo Speed HEAVY Indoor (sisäovi) 18 Novo Speed RETAIL (vähittäismyynti) 19 Ulkokäyttöön Novo Speed HEAVY Outdoor (ulko-ovi) 21 Novo Speed ALU S 22 Novo Speed ALU R 23 Käytetyt symbolit 1m/s 1,5m/s 1m/s 0,5m/s 2m/s 2m/s 0,5m/s 0,5m/s 0,7 1, ,0 1, mm gr/m2 mm gr/m2 avautumis- ja sulkeutumisnopeus verhon paksuus ja paino mm gr/m2 mm gr/m2 sulkeutuva puoli, jossa Hard edge tai Flex edge Muut ratkaisut Nauhaverhot EASYCLIP 25 Heiluriovet 25 Mittatilausratkaisut 26 - automaattiset vedonpoisto-ovet - nopeatoimiset taittuvat ovet - erikoiset - rakennukset AUTO automaattinen tai manuaalinen palauttaminen MAN sisä- tai ulko-ovi Tekniset tiedot Ohjaimet 28 Sovellukset 30 Ohjaimet 31 Tekniset tiedot 32 jännite 400 V tai 230 V 400V 230V Referenssit 35 Yhden pysähdyksen kauppa 38 verho väliliitoksella tai ilman sitä SOFT START FU SOFT SMOOTH ohjaus pehmeällä käynnistyksellä ja pehmeällä pysäytyksellä tai ohjaus taajuusohjauksella turvavalokenno, aktiivinen pohjapalkki tai valoverho ACCU hätäavaus käynnistyskahvalla, avaamalla verhon lukitus tai varavirtalähteen akulla Eri ovityyppien kanssa käytetyt symbolit riippuvat rakenteesta ja ne voivat muuttua. 3 3

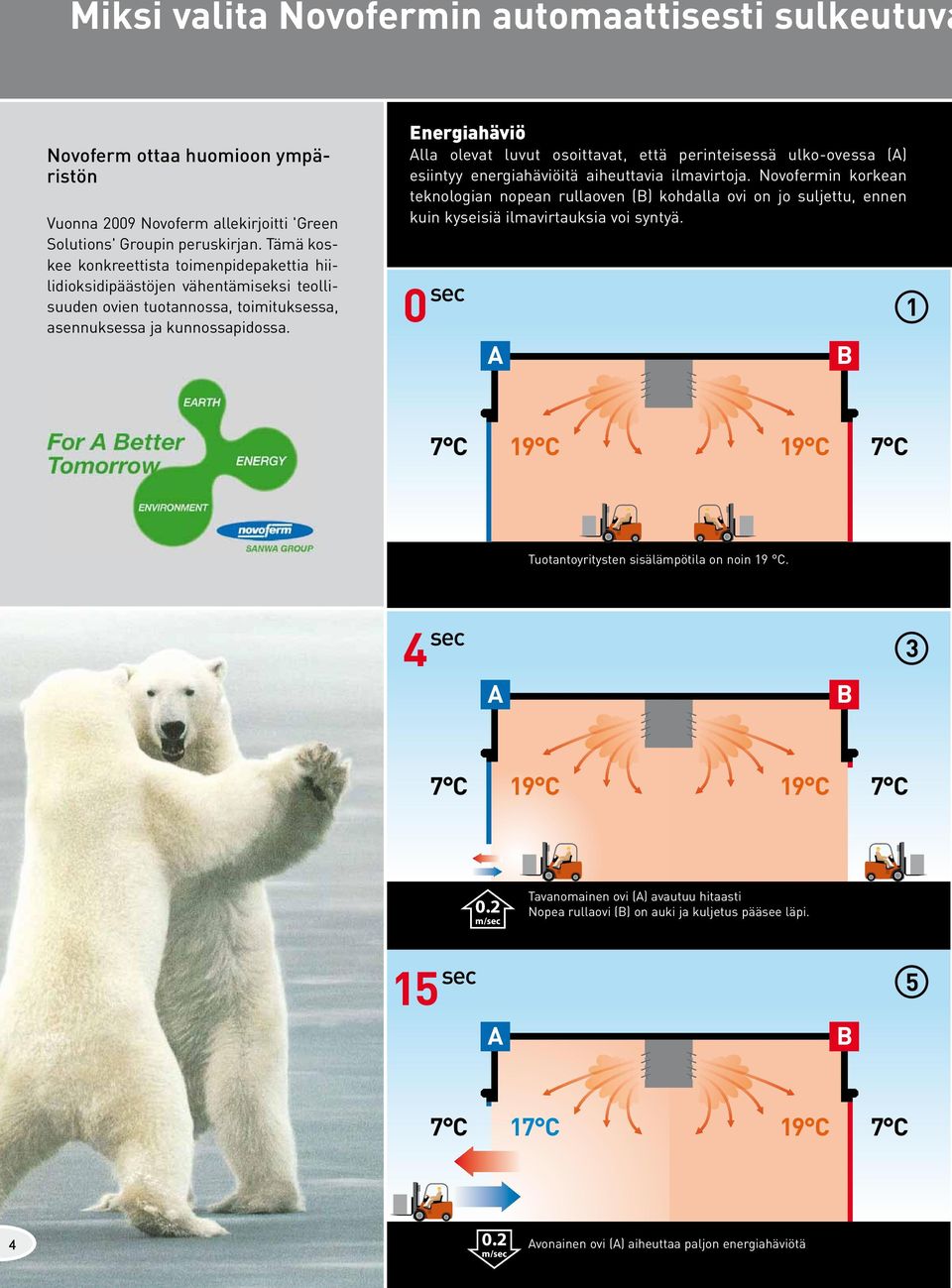

4 Miksi valita Novofermin automaattisesti sulkeutuva Novoferm ottaa huomioon ympäristön Vuonna 2009 Novoferm allekirjoitti 'Green Solutions' Groupin peruskirjan. Tämä koskee konkreettista toimenpidepakettia hiilidioksidipäästöjen vähentämiseksi teollisuuden ovien tuotannossa, toimituksessa, asennuksessa ja kunnossapidossa. Energiahäviö Alla olevat luvut osoittavat, että perinteisessä ulko-ovessa (A) esiintyy energiahäviöitä aiheuttavia ilmavirtoja. Novofermin korkean teknologian nopean rullaoven (B) kohdalla ovi on jo suljettu, ennen kuin kyseisiä ilmavirtauksia voi syntyä. 0 sec A B 1 7 C 19 C 19 C 7 C Tuotantoyritysten sisälämpötila on noin 19 C. 4 sec A B 3 7 C 19 C 19 C 7 C 0.2 m/sec Tavanomainen ovi (A) avautuu hitaasti Nopea rullaovi (B) on auki ja kuljetus pääsee läpi. 15 sec A B 5 7 C 17 C 19 C 7 C m/sec Avonainen ovi (A) aiheuttaa paljon energiahäviötä

5 nopea rullaovi? Tämä takaa vakion sisälämpötilan, säästää energiaa, takaa miellyttävän työilmapiirin ja vastaavasti oman henkilöstön tarpeettomat sairauspoissaolot. Turvalliset ovet Kaikki automaattiset ovet kuuluvat EU-direktiivin EN piiriin. 2 sec A B 2 Novoferm kehittää ja valmistaa uudet tuotteensa tiukasti näiden standardien mukaisesti. Sinulle taataan näin ollen turvallinen toiminta päivittäisessä käytössä, kokoonpanossa ja kunnossapidossa. 7 C 19 C 19 C 7 C 0.2 m/sec Tavanomainen ovi (A) avautuu nopeudella 0,2 m/s. Nopea rullaovi (B) avautuu nopeudella 2 m/s, 2 m/sec ISO 9001; 2000 VCA** 12 sec A B 4 7 C 18 C 19 C 7 C Oven (A) kohdalla kylmä ilma tulee sisään alakautta ja kuuma ilma karkaa pitkin yläreunaa. Ovi (B) sulkeutuu, ennen kuin näitä ilmavirtauksia voi esiintyä. 0.5 m/sec 20 sec A B 6 7 C 16 C 19 C 7 C 0.2 m/sec Jos ulkolämpötila on 7 C, sisälämpötila laskee nopeasti. Tämä aiheuttaa tarpeettoman korkeat lämmityskustannukset. 5

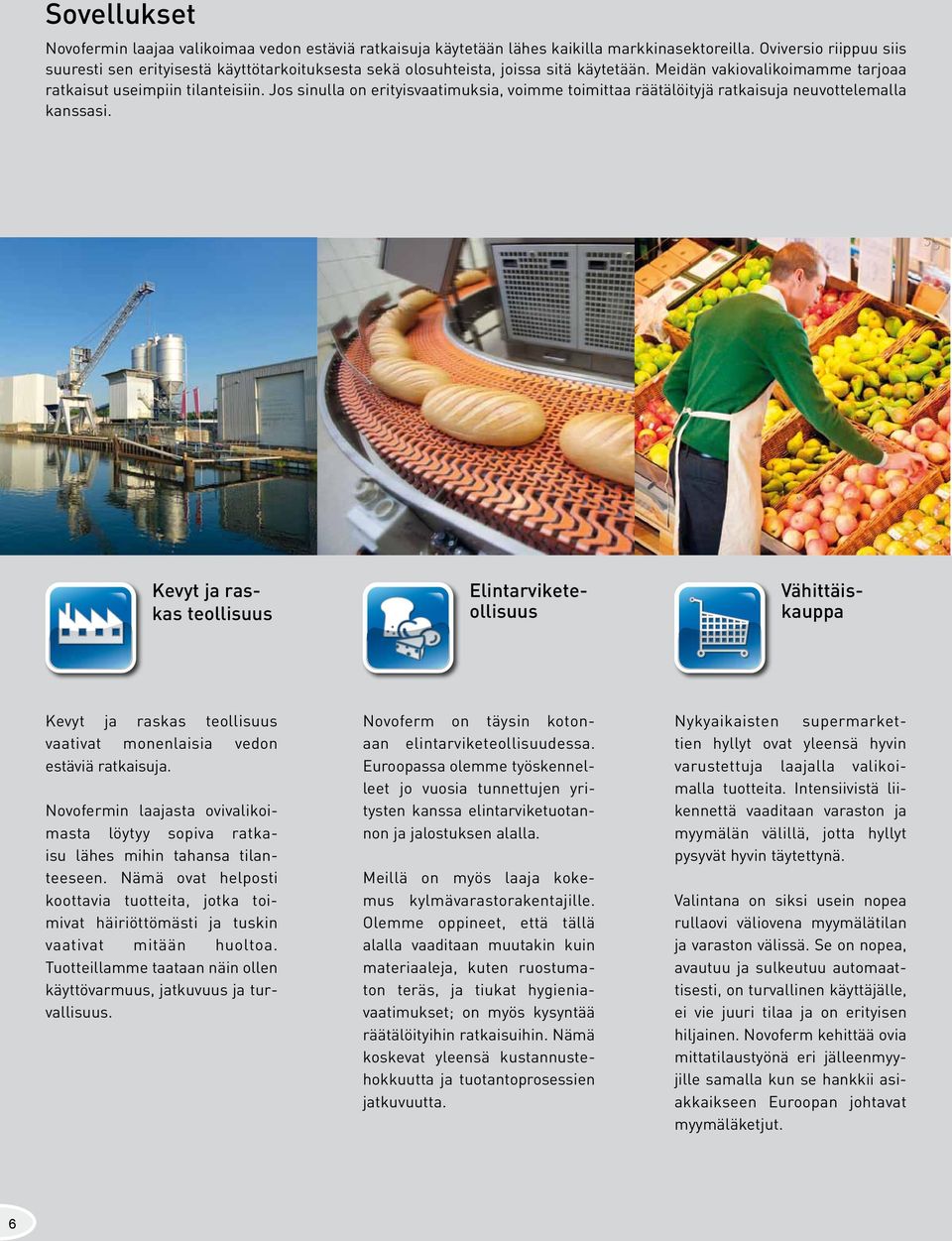

6 Sovellukset Novofermin laajaa valikoimaa vedon estäviä ratkaisuja käytetään lähes kaikilla markkinasektoreilla. Oviversio riippuu siis suuresti sen erityisestä käyttötarkoituksesta sekä olosuhteista, joissa sitä käytetään. Meidän vakiovalikoimamme tarjoaa ratkaisut useimpiin tilanteisiin. Jos sinulla on erityisvaatimuksia, voimme toimittaa räätälöityjä ratkaisuja neuvottelemalla kanssasi. Kevyt ja raskas teollisuus Novofermin laajasta ovivalikoimasta löytyy sopiva ratkaisu lähes mihin tahansa tilanteeseen. Nämä ovat helposti koottavia tuotteita, jotka toimivat häiriöttömästi ja tuskin vaativat mitään huoltoa. Tuotteillamme taataan näin ollen käyttövarmuus, jatkuvuus ja turvallisuus. Elintarviketeollisuus Kevyt ja raskas teollisuus vaativat monenlaisia vedon estäviä ratkaisuja. Novoferm on täysin kotonaan elintarviketeollisuudessa. Euroopassa olemme työskennelleet jo vuosia tunnettujen yritysten kanssa elintarviketuotannon ja jalostuksen alalla. Meillä on myös laaja kokemus kylmävarastorakentajille. Olemme oppineet, että tällä alalla vaaditaan muutakin kuin materiaaleja, kuten ruostumaton teräs, ja tiukat hygieniavaatimukset; on myös kysyntää räätälöityihin ratkaisuihin. Nämä koskevat yleensä kustannustehokkuutta ja tuotantoprosessien jatkuvuutta. Vähittäiskauppa Nykyaikaisten supermarkettien hyllyt ovat yleensä hyvin varustettuja laajalla valikoimalla tuotteita. Intensiivistä liikennettä vaaditaan varaston ja myymälän välillä, jotta hyllyt pysyvät hyvin täytettynä. Valintana on siksi usein nopea rullaovi väliovena myymälätilan ja varaston välissä. Se on nopea, avautuu ja sulkeutuu automaattisesti, on turvallinen käyttäjälle, ei vie juuri tilaa ja on erityisen hiljainen. Novoferm kehittää ovia mittatilaustyönä eri jälleenmyyjille samalla kun se hankkii asiakkaikseen Euroopan johtavat myymäläketjut. 6

7 Autoteollisuus Apteekki ja kemia Logistiikka Tyypillinen autotehdas tuottaa keskimäärin noin tuhat autoa päivässä. Tämä edellyttää valtavia tavaravirtoja, jossa oikea-aikaisella toimituksella on keskeinen merkitys. Tämän vuoksi myös ovien luotettavuudelle asetetaan korkeat vaatimukset tässä logistisessa virtauksessa. Novoferm tarjoaa tuotteita, jotka voivat toimia ja pysyvät toiminnassa häiriöttömästi vaadituissa olosuhteissa. Novofermilla on myös 24-tunnin palvelu, joka auttaa mahdollisimman nopeasti, jos jotain kuitenkin menee pieleen. Apteekki ja kemia asettavat suuria vaatimuksia hygieniaan, tiivistykseen, toimintavarmuuteen, sopivuuteen ja häiriöttömään huoltopalveluun. Novoferm tarjoaa räätälöityjä ratkaisuja näille aloille ja samalla se käyttää paljon aikaa ja rahaa yhtiön oman tuotantohenkilöstön ja teknikoiden kurssitukseen ja koulutukseen. Omat teknikkomme ja meille kokoonpanevat yritykset on SCC-sertifioitu. Siten he täyttävät kaikki vaatimukset pystyäkseen ja saadakseen työskennellä tiukasti säännellyissä käyttöolosuhteissa. Kun tuotteet ovat valmiita, loppuasiakkaan on saatava ne niin nopeasti ja tehokkaasti kuin mahdollista. Näin ollen eurooppalaiset yritykset usein haluavat työskennellä suurten logistiikkajakelukeskusten kanssa varastointia ja kuljetusta varten. Näihin logistiikkavirtoihin liittyvien ovien on avauduttava ja sulkeuduttava monta kertaa päivässä. Huipputuote yksin ei kuitenkaan riitä! Intensiivinen käyttö voi myös aiheuttaa huipputuotteen joutumisen ajoittain epäkuntoon. Ehkäisevä kunnossapito voi pitää tämän minimissään. Novoferm tarjoaa siksi erilaisia kunnossapito- ja huoltosopimusvaihtoehtoja. 7

8 Mikä tuote sopii minun tilanteeseeni? Sisällä Huippulinja Edistynyt 1 Novo Speed Flex 2.0 Novo maks. 20 m² maks. 5 Bft. (29 38 km/h) avautuminen 2 m/s vakiona taajuusohjaus. Novo maks. 36 m² maks. 5 Bft. (29 38 km/h) avautuminen 1,5 m/s taajuusohjauksella. * maks. 20 m² maks. 5 Bft. (29 38 km/h) avautuminen 1,5 m/s taajuusohjauksella. * Novo Speed Taloudellinen Basic 8 1/2 Novo Speed Heavy Sisäovi Novo Speed Basic Basic ma ma av 1,5 taa maks. 9 m² maks. 3 Bft. (12 19 km/h) avautuminen 1,5 m/s taajuusohjauksella. * / ma ma 2m Ma stu Novo Elinta ma ma av 1,5 * Novo Elinta ma ma av 1,5 * Nauhaverhot Vedon maks. korkeus on 6 m 2 4 mm paksut nauhat läpinäkyvät nauhat useita päällekkäin oranssipäiset nauhat. * ma 7m 4v au ne

9 ulkona Speed Polara ks. 25 m² ks. 3 Bft. (12 19 km/h) autuminen m/s avautuminen juusohjauksella. Novo Speed Alu S maks. 36 m² maks. 8 Bft. (62 74 km/h) avautuminen 2 m/s vakiona taajuusohjaus. Novo Speed Alu R maks. 25 m² maks. 8 Bft. (62 74 km/h) avautuminen vakiona taajuusohjaus. Speed Vähittäiskauppa ks. 5,85 m² ks. 3 Bft. (12 19 km/h) /s taajuusohjauksella. hdollisuus valokuvatulokseen ovilevyssä. Novo Speed Heavy Ulko-ovi maks. 36 m² maks. 8 Bft. (62 74 km/h) avautuminen 1,5 m/s taajuusohjauksella. * Novo Speed Erikoiset maks. 64 m² maks. 8 Bft. (62 74 km/h) avautuminen 0,5- vakiona taajuusohjaus. erityisesti räätälöity. Speed Basic rvikkeet ks. 20 m² ks. 5 Bft. (29 38 km/h) autuminen m/s taajuusohjauksella. Speed Economic rvikkeet ks. 9 m² ks. 3 Bft. (12 19 km/h) autuminen m/s taajuusohjauksella. estävät ovet ks. 25 m² m paksu verho äriä tomaattinen avautumin mahdollista. * Älä epäröi ottaa yhteyttä meidän tekniseen henkilökuntaan tietoja varten räätälöitävistä erityistarpeista - ilman mitään velvoitetta. * = valinnaisvaruste 9

10 10 Sisäsovellukset

11 Uusi Novo Speed FLEX on korkean teknologian tehotuote Novo Speed Flex on Novofermin uusin tuote, joka perustuu viimeisimpään teknologiaan ja vuosien kokemukseemme nopean toiminnan rullaoviin teollisuudessa. Vakiomallisena tämä ovi täyttää lähes kaikki nykyaikaisen, dynaamisen yrityksen vaatimukset: standard Frequency Control avautumisnopeus 2 metriä sekunnissa 100-prosenttisesesti itsepalautuva molempiin kulkusuuntiin pieni asennuskoko sisäänrakennetulla käyttöyksiköllä kompakti rakenne, jossa sivuohjaimet painevalettua alumiinia ja vakiosuoja toiminta taajuusohjauksella tarjoten seuraavat edut: - erittäin nopea avautumisnopeus - tasainen avautuminen ja sulkeutuminen - siten hyvin vähäinen mekaaninen kuormitus - kaikkien aikojen hiljaisin nopea rullaovi! - jännite 230 V, CEE-pistoke - hätäkäyttö UPSilla* (lisävaruste), yhdistettävissä vakiona. * UPS = keskeytymätön virtalähde Käyttövalmis hetkessä... Kiireiset ajat Nykyään kaiken on tapahduttava nopeasti ja tehokkaasti. Valitettavasti nopean toiminnan rullaovet voivat kärsiä törmäyksiä näinä kiireisinä aikoina. Kun törmäys ei aiheuta vahinkoa, ei hukata arvokasta tuotantoaikaa. Novo Speed Flex tarjoaa enemmän! ovi on itsepalautuva molempiin kulkusuuntiin nerokas "uudelleensyöttö"- järjestelmä takaa minimaalisen työn keskeytyksen! 11

12 NOVO SPEED FLEX 2.0 KOVA REUNA 2 m/s 1,2mm 0,5 m/s 1400 gr/m2 AUTO 230V vakiona FU SMOOTH valinnaiset ACCU Törmäiltävä ja itsekorjautuva molemmin puolin Tekniset tiedot maks. pinta-ala (leveys x korkeus) m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... 2 m/s sulkeutumisnopeus...0,5 m/s verhon paino g/m² verhon paksuus... 1,2 mm tuulen kestävä 5 Beaufortiin (29 38 km/h) itsekantava rakenne 100-prosenttisesesti itsepalautuva molempiin kulkusuuntiin valoverho on vakiona mekaaninen hätävapautus on lisävaruste. standard Frequency Control Verhon värit (likimain) RAL1023 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen) ja RAL9004 (musta) Kiinnostava, nopea ja hiljainen... Yleisesti käyttökelpoinen Novo Speed Flex on lähes millä tahansa teollisuudenalalla käytettävä sisäovi. Ovi on nopea ja huomiota herättävän hiljainen käytössä. Kun käytetään teollista sisäänrakennettua käyttöyksikköä, on tarvittava sivutila mahdollisimman pieni. Edistyneessä ohjauslaitteessa on taajuusohjaus vakiona, joka tarjoaa monia toimintoja ja yhdistämismahdollisuuksia. Valvottu avautuminen Aktiivisen valoverhon suurin korkeus on 2500 mm. Oviaukossa havaitaan sekä liikkuvat että paikallaan olevat kohteet, kun ovi on auki, eikä ovi sulkeudu. Vaihtoehto 1 Vaihtoehto 2 1 valaistu kalvokytkin Ylös-Seis-Alas, lisävaruste 2 mekaaninen hätävapautus, lisävaruste. 12

13 NOVO SPEED Flex 2.0 JOUSTOREUNA 2 m/s 1,2mm 0,5 m/s 1400 gr/m2 AUTO 230V vakiona FU SMOOTH valinnaiset ACCU Törmäiltävä ja itsekorjautuva molemmin puolin Tekniset tiedot maks. pinta-ala (leveys x korkeus)...17,5 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus...2 m/s sulkeutumisnopeus...0,5 m/s verhon paino g/m² verhon paksuus...1,2 mm tuulen kestävä 5 Beaufortiin (29 38 km/h) itsekantava rakenne 100-prosenttisesesti itsepalautuva molempiin kulkusuuntiin valoverho on vakiona mekaaninen hätävapautus on lisävaruste. standard Frequency Control Verhon värit (likimain) RAL1023 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen) ja RAL9004 (musta) Jos tavarat särkyvät helposti... UUTTA! Pehmeä joustava pohjapalkki Suljettaessa pikarullaovea suhteellisen matalissa käytävissä, voivat kuljetettavat tavarat koskettaa pohjapalkkia. Kova pohjapalkki saattaa aiheuttaa vahinkoa. "Flex edge" (joustoreuna) on joustava ja pehmeä ja siten antaa turvallisuuden tunteen. Jos 'joustoreuna" koskettaa henkilöitä tai tavaroita "vahingossa", ei vahinkoa juuri synny. Oven avautumista valvotaan samalla tavalla kuin "Hard edge" (kovareunaista) ovea. 13

14 NOVO SPEED ECONOMIC 0,7mm 650 gr/m2 MAN 400V SOFT START SOFT vakiona valinnaiset m/s 1,5 FU 230V 0,5 m/s SMOOTH ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus)... maks. 9 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verhon paksuus...0,7 mm tuulen kestävä 3 Beaufortiin (12 19 km/h) turvavalokenno oviaukossa alapalkissa synteettiset päätykappaleet. Verhon värit (likimain) RAL1003 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5005 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen) ja RAL9004 (musta). Kustannukset ovat ohjeellisia Ihanteellinen "sisäänmenomalli" Novo Speed Economic on hyvä ratkaisu pienempiin aukkoihin, maks. 9 m 2, ja normaalikäyttöön. Ihanteellinen henkilöiden ja kevyiden tavaroiden läpikulkuun. Tämän oven käyttöalue on erittäin laaja alhaisen hintansa johdosta. Erityispiirteitä ovat: verho valmistettu vaakasuorista polyesteri-lujitemuoviosista ja siinä on läpinäkyvä osa osat on liitetty alumiinisilla vahvistusosilla, joissa on erityisenmuotoinen profiili, niin että osat voidaan helposti ja nopeasti vaihtaa alumiininen pohjapalkki, jossa kumitiivisteprofiili teräksinen U-muotoinen sivuohjain, jossa harjatiivisteet. 14

15 NOVO SPEED vakiona valinnaiset ECONOMIC Elintarvikkeet 0,7mm 650 gr/m2 MAN 400V SOFT START SOFT m/s 1,5 FU 230V 0,5 m/s SMOOTH ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus)... maks. 9 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verho paksuus...noin. 0,7 mm tuulen kestävä 3 Beaufortiin (12 19 km/h) turvavalokenno oviaukossa alapalkissa synteettiset päätykappaleet. Verhon värit (likimain) RAL1003 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen) ja RAL9004 (musta) Kun hygienia on tärkeää... Tiukat vaatimukset Elintarviketeollisuudessa on erittäin korkeat vaatimukset hygienian ja turvallisuuden suhteen. Novo Speed Economic Elintarvike-malli on käytettävissä tällaisiin olosuhteisiin. Erityispiirteitä ovat: kaikki rakenneosat, jotka voivat joutua kosketuksiin veden kanssa, ovat joko ruostumatonta terästä, synteettistä materiaalia tai on erityisesti käsitelty verhonvahvistimet on integroitu verhoon lisävarusteena on saatavana synteettinen tai ruostumattomasta teräksestä tehty suojus vedon estäviä kumeja käytetään harjatiivisteiden sijaan kun ovi on puhdistettava vedellä päivittäin, voidaan käyttö- ja ohjausyksikkö toimittaa IP65-luokkaisina. 15

16 NOVO SPEED BASIC 1,2mm 1400 gr/m2 MAN 400V SOFT START SOFT vakiona valinnaiset m/s 1,5 FU 230V 0,5 m/s SMOOTH ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus)...20 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verhon paksuus...1,2 mm tuulen kestävä 5 Beaufortiin (29 38 km/h) valinnaisesti saatavana "laukeavalla" järjestelmällä itsetestaava pohjan turvareuna kylmänkestävyys 35 :een on mahdollista Verhon värit (likimain) RAL1023 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen), RAL9004 (musta) ja läpinäkyvä läpi- näkyvä Käyttökelpoinen myös Luotettava sisäänmenomalli... Hyvä perusta kovaan käyttöön Novo Speed Basic on nopeatoiminen perusrullaovimalli kovaan käyttöön. Economic-malliin verrattuna ovi on kokonaisuudessaan raskaampaa ja vahvempaa tekoa ja mahdollistaa intensiivisen käytön. Erityispiirteitä ovat: 16 vankat teräsohjaintolpat harjatiivisteineen ovilevyn ohjaamiseen verho on 1,2 mm paksu vakiona katseluosa osat on liitetty toisiinsa alumiinisilla vahvistusosilla alumiininen pohjapalkki, jossa kumitiivisteprofiili alumiinisessa alapalkissa on kumitiivisteprofiili, saatavana "laukeavalla" järjestelmällä, jonka avulla ovilevyn voi uudelleen työntää törmäyksen jälkeen ohjaimeen - ilman erikoistyökaluja kaikki rakenneosat, jotka saattavat joutua kosketuksiin veden kanssa ovat myös saatavissa ruostumattomasta teräksestä. Polara-ovi sulkee jäähdytystilan tiiviisti. Kaikki rakenneosat, kuten ohjaimet, moottori ja säätimet ovat lämmitettyjä. Ovi avautuu automaattisesti 15 minuutin välein jään muodostumisen estämiseksi ovilevyyn.

17 NOVO SPEED vakiona valinnaiset BASIC Elintarvikkeet 1,2mm 1400 gr/m2 MAN 400V SOFT START SOFT m/s 1,5 FU 230V 0,5 m/s SMOOTH ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus)...20 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verhon paksuus...1,2 mm tuulen kestävä 5 Beaufortiin (29 38 km/h) valinnaisesti saatavana "laukeavalla" järjestelmällä itsetestaava pohjan turvareuna. Verhon värit (likimain) RAL1023 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen) ja RAL9004 (musta) Sovellus elintarviketeollisuudessa... Kun hygienia on etusijalla Samoin kuin Economic, Novo Speed Basic on saatavissa myös Elintervike-mallina. Tämä versio soveltuu käytettäväksi elintarviketeollisuudessa, jossa on tiukimmat mahdolliset vaatimukset hygienian ja turvallisuuden suhteen, kun tuotetaan ja jalostetaan tuoretta ruokaa. Erityispiirteitä ovat: kaikki rakenneosat, jotka voivat joutua kosketuksiin veden kanssa, ovat joko ruostumatonta terästä, synteettistä materiaalia tai on erityisesti käsitelty verhonvahvistimet on integroitu verhoon lisävarusteena on saatavana synteettinen tai ruostumattomasta teräksestä tehty suojus vedon estäviä kumeja käytetään harjatiivisteiden sijaan kun ovi on puhdistettava vedellä päivittäin, voidaan käyttö- ja ohjausyksikkö toimittaa IP65-luokkaisina. 17

18 NOVO SPEED HEAVY Sisäovi 1,2mm 1400 gr/m2 MAN 400V SOFT START SOFT vakiona valinnaiset m/s 1,5 FU 230V 0,5 m/s SMOOTH ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus) m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verhon paksuus... 1,2 mm tuulen kestävä 5 Beaufortiin (29 38 km/h) valinnaisesti saatavana "laukeavalla" järjestelmällä itsetestaava pohjan turvareuna. Verhon värit (likimain) RAL1023 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5002 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen), RAL9004 (musta) ja läpinäkyvä läpi- Jos sen on voitava vastaanottaa kolhaisu... näkyvä Suurempien aukkojen työjuhta Novo Speed Heavy sisäovi on kehitetty erityisesti suurempia sisätilojen aukkoja varten 36 m²:iin saakka. Kaikki rakenneosat ja verho toimitetaan raskaana versiona. Ylipaine ja alipaine voivat aiheuttaa huomattavia voimia verhoon. 1,2 mm paksulla verholla ja alumiinisilla vahvistusosilla ovi kestää jopa 5 Beaufortin (28 38 km/h) tuulen paineen. Erityispiirteitä ovat: erityisvahvat teräksellä verhotut tolpat, joissa harjat ohjaamassa verhoa pohjapalkki itsetestaavalla pohjan turvareunalla ja päätykappaleet vakiona alumiinivalua lisävarusteena saatavana alapalkki ainutlaatuisella "laukeavalla" järjestelmällä, jotta verhon voi palauttaa ilman vahinkoa tai erikoistyökaluja. 18

19 NOVO SPEED RETAIL (vähittäismyynti) 2 m/s 0,5 m/s 0,7mm 650 gr/m2 MAN 230V vakiona FU SMOOTH valinnaiset ACCU Tekniset tiedot maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus...2 m/s sulkeutumisnopeus...0,5 m/s verhon paino gr/m² verhon paksuus...0,7 mm tai 1 mm (painatuksella) tuulen kestävä 3 Beaufortiin (12 19 km/h) joustava alapalkki 100% itsepalautuva yhteen suuntaan erittäin hiljainen toiminnallinen mutta tyylikäs muotoilu standard Frequency Control Verhon värit (likimain) RAL1003 (keltainen), RAL2009 (oranssi), RAL3020 (punainen), RAL5005 (sininen), RAL7038 (harmaa), RAL9003 (valkoinen), ja RAL 9004 (musta) Kehitetty vähittäismyyntiin... UUTTA! Paras myymäläratkaisu! Nykyään supermarkettienkin on näytettävä "upeilta". Näytteillä olevat tuotteet on esiteltävä ymmärrettävästi ja haluttavasti. Novo Speed Retail antaa loppusilauksen onnistuneeseen esille laittamiseen myymälässä. Tämä nopeatoiminen rullaovi, jonka avautumisnopeus on 2 m/s, ei ole vain yksi nopeimmista laatuaan, se myös avautuu ja sulkeutuu lähes äänettömästi. Lisäksi Novo Speed Retail, vakiovarusteenaan muovisuoja, on erittäin hyvännäköinen laite. Vakiona tuleva putkimoottori sallii tyylikkään muotoilun viemättä liikaa tilaa myymälässä. Ja jos todella haluat pisteen i:n päälle esittelyn kannalta katsottuna, voit myös tulostaa oman logon tai kuvan PVC-ovilevyyn. Turvallisuus on tietenkin tärkeintä alueilla, joissa on suuri asiakastiheys, kuten supermarketeissa. Novo Speed Retailissä (vähittäismyynnissä) on vakiovarusteena Flex Edge (joustoreuna) -alapalkki ja se voidaan varustaa joko mekaanisella tai automaattisella hätäaukaisujärjestelmällä sähkökatkon varalle. 19

20 20 Ulkokäyttöön

21 NOVO SPEED HEAVY ulko-ovi 3,0mm MAN 3000 gr/m2 400V SOFT START SOFT vakiona valinnaiset FU SMOOTH 1,5 m/s 0,5 m/s Tekniset tiedot maks. pinta-ala (leveys x korkeus) m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... avautumisnopeus taajuusohjauksella...1,5 m/s sulkeutumisnopeus... sulkeutumisnopeus taajuusohjauksella...0,5 m/s verhon paino gr/m² verhon paksuus... 3 mm tuulen kestävä 8 Beaufortiin (62 74 km/h) valinnaisesti saatavana "laukeavalla" järjestelmällä itsetestaava pohjan turvareuna. Verhon värit (likimain) RAL1021 (keltainen), RAL2002 (oranssi), RAL5010 (sininen) ja RAL7023 (harmaa). Tukevuus ulos johtavaan aukkoon Vältä tarpeeton energiahäviö Ulos johtavan aukon on oltava auki mahdollisimman lyhyen aikaa. Tavanomaisen ulko-oven käyttö on suhteellisen hidasta ja se aiheuttaa huomattavaa energiahäviötä. Yhdessä nopean rullaoven kanssa häviö voidaan pitää minimissään. Tavanomainen ovi avataan aamulla, ennen kuin nopea rullaovi varmistaa ulos johtavan aukon tiivistyksen. Nopea avautuminen ja sulkeutuminen estää energiahäviön aiheuttavat ilmavirtaukset. Työpäivän päättyessä ulos johtava aukko suljetaan jälleen tavanomaisella ovella. Novo Speed Heavy ulko-ovi on luonnollisesti täysin sopiva äärimmäisiin olosuhteisiin, joissa tämän oven on voitava toimia. 21

22 NOVO SPEED ALU S 2 m/s 400V 230V 0,5 m/s vakiona FU SMOOTH valinnaiset ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus) m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... 2 m/s sulkeutumisnopeus... 0,5 m/s lamellin korkeus (toiminta) mm lamellin paksuus mm lamellin seinämän paksuus... 2 mm viimeistely...eloksoitua alumiinia E6/EV1 standard Frequency Control tuulen kestävyys jopa 12 Beaufortia ( km/h) ovikoolle maks. 5 x 5 m. Tuulen kestävyys 8 Beaufortia (62 74 km/h) taataan myös ovelle, jonka koko on maks. 7 x 7 m. taajuusohjaus vakiona ovilevyn vakio tasapainotus jousilla ohjainpylväissä katseluluukut valoverho on saatavana lisävarusteena. Värit Ovilevy voidaan toimittaa pulverimaalattuna lähes missä tahansa RAL-värissä (lisävaruste). Huomioithan, että värit voivat vaihdella hieman. Uuden sukupolven alumiiniset rullaovet... Nopea "kaikki yhdessä" -ulko-ovi Novo Speed Alu S on paras valinta, kun kyse on ulko-ovista. Ovi on eristetty, murtovarma, ja toisin kuin perinteiset ovet, poikkeuksellisen nopea. Yhdistelmää nopean rullaoven kanssa ei siis enää tarvita. Vain yksi ovi tarjoaa kaikki tarvittavat ominaisuudet nopeaa logistiikkaa varten vähimmillä energiahäviöillä ja työn keskeytyksillä! Erityispiirteitä ovat: avautumisnopeus 2 metriä sekunnissa erityiset lamellit pitävät melutason avattaessa minimissä tavallisiin rullaoviin verrattuna lisävarusteena saatavana yksi tai useita läpikatselunauhoja lisävarusteena saatavana mekaaninen lukituksen hätäavaus. 22

23 NOVO SPEED ALU R 400V 230V 0,5 m/s vakiona FU SMOOTH valinnaiset ACCU Tekniset tiedot maks. pinta-ala (leveys x korkeus)...25 m² maks. leveys (W) mm maks. korkeus (H) mm avautumisnopeus... sulkeutumisnopeus...0,5 m/s lamellin korkeus (toiminta)...80 mm lamellin paksuus...20 mm lamellin seinämän paksuus...2 mm viimeistely... eloksoitua alumiinia E6/EV1 tuulen kestävä 8 Beaufortiin (62 74 km/h) taajuusohjaus vakiona pienet asennusmitat U-muotoiset ohjainpylväät. standard Frequency Control Värit Ovilevy voidaan toimittaa väripinnoitteella lähes missä tahansa RAL-värissä (lisävaruste). Huomioithan, että värit voivat vaihdella hieman. Edullinen alumiininen rullaovi... Yleisesti käytettävä rullaovi Jos nopeus ei ole ratkaiseva tekijä, Novo Speed Alu R on ihanteellinen ratkaisu. Samoilla ulkoisilla ominaisuuksilla kuin Novo Speed ALU S, avautumisnopeudella 1 metri sekunnissa tämä ovi on yleisesti käyttökelpoinen aukkohin sisällä ja ulkona. Ilman ovilevyn tasapainotusta ohjaimet ja käyttö voidaan tehdä suhteellisen kevyiksi, joten Novo Speed ALU R:n asennusmitat ovat pienemmät. Tämä yksinkertaistettu malli ei tee ovea vähemmän luotettavaksi, mutta huomattavasti edullisemmaksi. Erityispiirteitä ovat: avautumisnopeus 1 metri sekunnissa lisävarusteena saatavana yksi tai useita läpikatselunauhoja. 23

24 24 Muut ratkaisut

25 Ea Nauhaverhot Easy Clip Nopea ja edullinen sulkemisen vaihtoehto Etsitkö helposti asennettavaa vedon estävää ovea läpikulkuun, jota ei usein käytetä? Nauhaverho voi tarjota täydellisen ratkaisun. Aukon koosta ja kuljetuksen luonteesta riippuen valitaan ihanteellinen nauhan leveys, joka menee enemmän tai vähemmän limittäin. Tämän tyyppinen kiistattomien ominaisuuksien vedon esto on ollut käytössä jo vuosikymmeniä: taipuisat liuskat ja hyvä läpinäkyvyys oranssipäiset nauhat hyvä äänenvaimennus 30 db:iin myös jäätymisen kestävä rakenne 30 C:een yksinkertainen ripustusjärjestelmä nopea ja yksinkertainen kokoonpano nauhat on helppo vaihtaa. VEDON ESTÄVÄT OVET Vanhanaikaista luotettavuutta Vedon estävä ovi on teollinen manuaalinen sisäovi, saatavissa kokoon 25 m 2 saakka. Tätä ovea käytetään edelleen laajalti seuraavien ominaisuuksien ansiosta: joustava verho mustana, harmaana, läpinäkyvänä tai yhdistelminä yksinkertainen rakenne, kokeiltu ja testattu ovi sulkeutuu mekaanisesti jousen avulla ei käyttöyksikön tai toimenpiteen tarvetta avautuu aina, myös hätätilanteissa helppo huoltaa ja helppo puhdistaa nopea ja yksinkertainen kokoonpano. 25

26 26 Räätälöidyt ratkaisut

27 ERIKOISET Novoferm, räätälöityjen ratkaisujen asiantuntija! Automaattiset vedon estävät ovet Automaattinen vedon estävä ovi on yksi vanhimmista teollisuuden ovista, jolla on pitkä palvelu-ura takanaan. Raskaassa teollisuudessa sitä käytetään pääasiassa väliseinänä eri tuotantotilojen välissä. Oven suosio perustuu seuraaviin seikkoihin: yksinkertainen rakenne soveltuu kovaan käyttöön helppo automatisoida paineilmalla tai sähkökäytöllä (230 V) voidaan avata vian sattuessa molempiin suuntiin törmäyksen kestävä ja lukkiutumaton järjestelmä. Nopeatoimiset taitto-ovet Nopeatoimista taitto-ovea, entistä teollisuusovien työjuhtaa, käytetään edelleen tietyillä teollisuudenaloilla seuraavien etujen johdosta: avattaessa koko korkeus on heti käytettävissä, selkeä etu suhteellisen kapeiden ja korkeiden tavaroiden kuljetuksessa ovi on lähes täysin läpinäkyvä, joten kuljettajalla on aina selkeä näkymä oven toiselle puolelle paineilmalla toimiva malli avautuu jopa kolmen sekuntimetrin nopeudella nopeatoiminen taitto-ovi voi olla joko pneumaattisesti tai sähköisesti toimiva. Erityinen pikarullaaja Erittäin suuriin, jopa 64 m 2 :n sisä- tai ulkotilojen aukkoihin voimme toimittaa nopean, täysin sijaintiin, tilanteeseen ja käyttötehoon soveltuvan rullaoven. Oven erityisominaisuudet ovat: erittäin raskaan käytön ohjainpylväät katseluluukkuineen ohjainpylväissä kiristysjärjestelmä, joka pitää verhon kireällä kestääkseen suuria tuulipaineita suuri määrä integroituja verhonvahvistimia yksi tai useita katseluosia, joissa tiivistetyt ikkunat taajuusohjaus. Erityisrakenteet Erityisrakenne on yleensä tarpeen, kun teollisuuden (olemassa olevan) ulko-oven taakse halutaan sovittaa nopea rullaovi. Mittatilaustyönä tehty rakenne voidaan toimittaa teknisen neuvonantajamme opastuksella. Sovituksia ei niin ollen tarvitse ulkoistaa kolmannelle osapuolelle, kaikki voidaan hoitaa saman katon alta. 27
