1 Pikarullaovi Albany RR300 ASSA ABLOY Entrance Systems

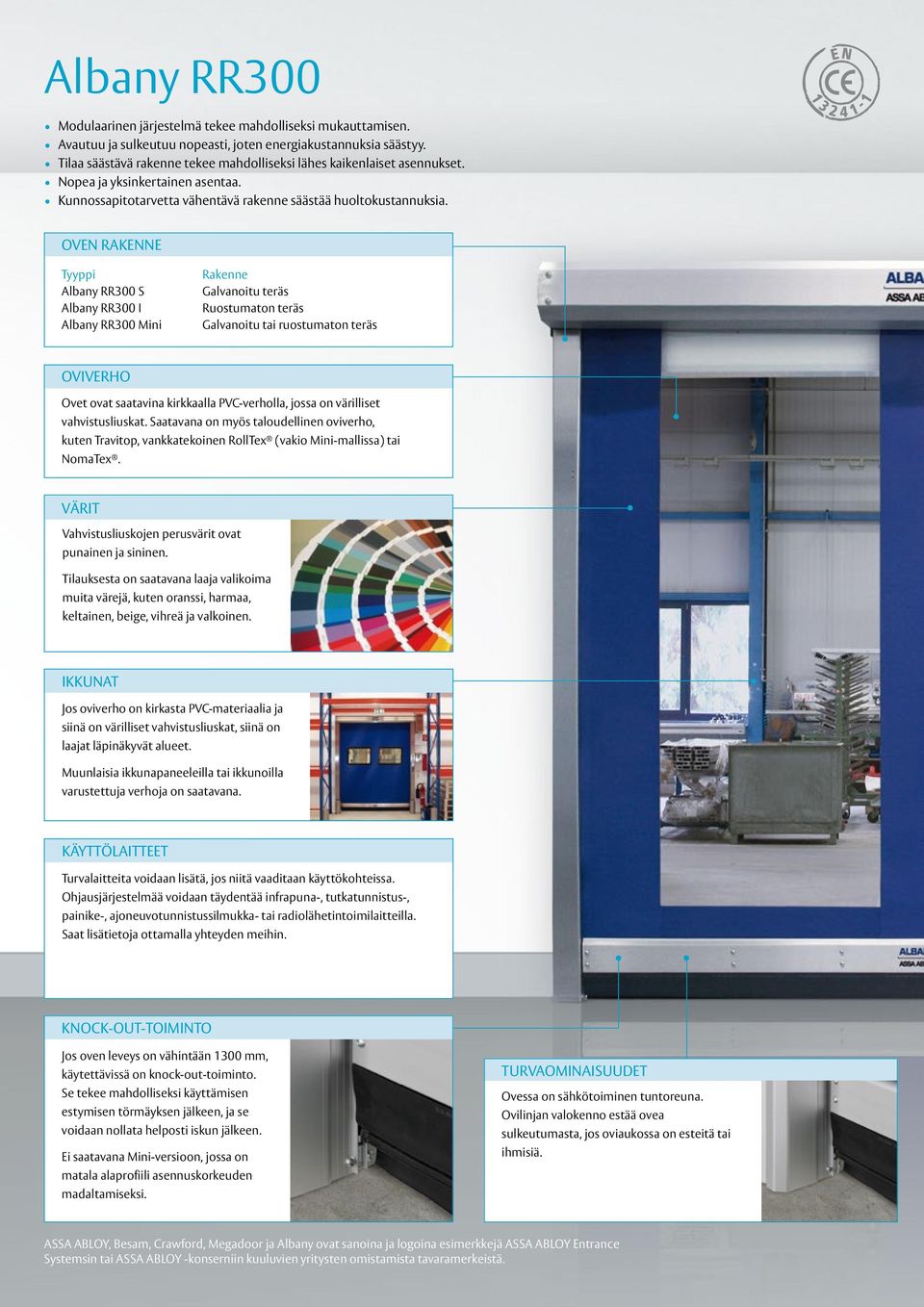

2 Albany RR300 Modulaarinen järjestelmä tekee mahdolliseksi mukauttamisen. Avautuu ja sulkeutuu nopeasti, joten energiakustannuksia säästyy. Tilaa säästävä rakenne tekee mahdolliseksi lähes kaikenlaiset asennukset. Nopea ja yksinkertainen asentaa. Kunnossapitotarvetta vähentävä rakenne säästää huoltokustannuksia. Oven rakenne Tyyppi Albany RR300 S Albany RR300 I Albany RR300 Mini Rakenne Galvanoitu teräs Ruostumaton teräs Galvanoitu tai ruostumaton teräs OVIVERHO Ovet ovat saatavina kirkkaalla PVC-verholla, jossa on värilliset vahvistusliuskat. Saatavana on myös taloudellinen oviverho, kuten Travitop, vankkatekoinen RollTex (vakio Mini-mallissa) tai NomaTex. VÄRIT Vahvistusliuskojen perusvärit ovat punainen ja sininen. Tilauksesta on saatavana laaja valikoima muita värejä, kuten oranssi, harmaa, keltainen, beige, vihreä ja valkoinen. IKKUNAT Jos oviverho on kirkasta PVC-materiaalia ja siinä on värilliset vahvistusliuskat, siinä on laajat läpinäkyvät alueet. Muunlaisia ikkunapaneeleilla tai ikkunoilla varustettuja verhoja on saatavana. KÄYTTÖLAITTEET Turvalaitteita voidaan lisätä, jos niitä vaaditaan käyttökohteissa. Ohjausjärjestelmää voidaan täydentää infrapuna-, tutkatunnistus-, painike-, ajoneuvotunnistussilmukka- tai radiolähetintoimilaitteilla. Saat lisätietoja ottamalla yhteyden meihin. KNOCK-OUT-TOIMINTO Jos oven leveys on vähintään 1300 mm, käytettävissä on knock-out-toiminto. Se tekee mahdolliseksi käyttämisen estymisen törmäyksen jälkeen, ja se voidaan nollata helposti iskun jälkeen. Ei saatavana Mini-versioon, jossa on matala alaprofiili asennuskorkeuden madaltamiseksi. TURVAOMINAISUUDET Ovessa on sähkötoiminen tuntoreuna. Ovilinjan valokenno estää ovea sulkeutumasta, jos oviaukossa on esteitä tai ihmisiä. ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina esimerkkejä ASSA ABLOY Entrance Systemsin tai ASSA ABLOY -konserniin kuuluvien yritysten omistamista tavaramerkeistä.

3 YLÄRULLA Vakiona alumiinirulla ja galvanoidut akselit. Valinnaisena alumiinirulla, akselit ja laakerit ruostumatonta terästä tai ylärulla ja akselit ruostumatonta terästä. YLÄRULLAN KOTELO Vakio-ovi toimitetaan ilman ylärullan koteloa. Vaihtoehdot ylärullan koteloksi: Galvanoitu teräs Ruostumaton teräs Ruostumaton teräs ja kallistus 30 MOOTTORIN KOTELO Vakio-ovi toimitetaan ilman moottorin koteloa. Vaihtoehdot moottorin koteloksi: Jauhemaalattu teräs Ruostumaton teräs ja kallistus 15 RAL harmaa muovi Ei saatavana, jos käytössä on käsiketjukäyttölaite. MOOTTORI Alasputoamissuojauksella varustetulla vaihteistolla varustettu moottori voidaan asentaa vasemmalle tai oikealle puolelle. Ei tarvita Mini-versiossa, koska oviverho on kevyempi. ohjausrasia Ovessa on vakiovarusteena MCS-Rreleohjausjärjestelmä. Käyttöolosuhteiden vaatiessa saatavana on kontaktoripohjainen ACS 50 -ohjausjärjestelmä ja taajuusmuuttajapohjainen MCS- FC- tai MCC-ohjausjärjestelmä. Jos valitaan perustason MCS-R- tai MCS- FC-ohjausjärjestelmä, käyttäminen on mukavaa ja monipuolista. Ovi käynnistyy nopeasti ja sitä on helppo käsitellä. Tehokas taajuusmuuttajapohjainen MCC-ohjausjärjestelmä, koneiston Torque Vectoring -toiminto ja monet toiminnot tekevät mahdolliseksi lähes rajattoman oven käyttämisen. MCC varmistaa nopean käynnistymisen, ihanteellisen kiihtyvyyden, suuren nopeuden ja pitkän käyttöiän. MCC-ohjausjärjestelmä näkyy kuvassa. ALAPROFIILI / Flex Edge Valittavana on alumiinista tai ruostumattomasta teräksestä valmistettu alapaneeli. Saatavana on matala alaprofiili vähemmän tilaa vaativiin oviin (vain Mini, vain alumiini). Saatavana on myös Flex Edge -versio (joustava alaprofiili ilman ilman pursotettua alumiinia ja käämitettyä johtoa).

4 Pikarullaovi Albany RR300 ETUJA: ALBANY RR300 Modulaarinen järjestelmä tekee mahdolliseksi mukauttamisen. Avautuu ja sulkeutuu nopeasti, joten energiakustannuksia säästyy. Tilaa säästävä rakenne tekee mahdolliseksi lähes kaikenlaiset asennukset. Nopea ja yksinkertainen asentaa. Kunnossapitotarvetta vähentävä rakenne säästää huoltokustannuksia. KÄYTTÖKOHTEITA Sisätilat Hygieeniset ympäristöt Konesuojaus Erilaiset valmistus- ja materiaalinkäsittelykohteet RAKENNE Oven modulaarinen rakenne mahdollistaa mukauttamisen asiakaskohtaisesti. ERILAISIA OVIVERHOJA Saatavana on erilaisiin käyttökohteisiin soveltuvia oviverhoja. Kirkasta PVC-materiaalia tai kestävämpää verhomateriaalia. KÄSIKÄYTTÖ Ovea voidaan käyttää manuaalisesti kammella, jos sähkö katkeaa. Saatavana on myös käsikäyttöinen ketjukäyttö (ei käytettävissä, jos koneisto on koteloitu). Flex Edge Saatavana on myös Flex Edge -versio (joustava alaprofiili ilman ilman pursotettua alumiinia ja käämitettyä johtoa). TURVAOMINAISUUDET Ovi täyttää UVV-säädösten olosuhdedirektiivin ja harmonisoitujen CE-ohjeiden (EN ) vaatimukset. RISKIN ILMAISU Tämän oven turvallisuus on mitoitettu tavanomaista teollisuusympäristössä esiintyvää ajoneuvoliikennettä varten harmonisoitujen CE-ohjeiden mukaisesti. Käyttöpaikalla vallitsevat olosuhteet, kuten jalankulkuliikenne, voi edellyttää muita varotoimenpiteitä, kuten täydentäviä toimilaitteita. Lisäksi erityiset ympäristöolosuhteet täytyy ehkä ottaa huomioon, kun ovityyppi valitaan. Saat lisätietoja ja voit tilata paikan päällä tehtävän tarkastuksen ottamalla yhteyden asiantuntijaamme. Tekniset tiedot (DW min/max) (DH min/max) Albany RR300 Standard 300 S, 300 I Albany RR 300 Mini Sisäovi soveltuu soveltuu Ulko-ovi soveltuu osittain ei sovellu Tuulenkesto (EN 12424) luokka 1 luokka 0 Oven mitat (mm) Vakiomalli ja MCS-R Vakiovarusteena ACS Valinnainen ACS mallissa -mallissa Oven mitat (mm) (DW min/max) (DH min/max) Oven mitat (mm) (DW min/max) (DH min/max) Pinta (vaihtoehtoinen) Sivukarmi galvanoitua tai ruostumatonta terästä. Alaprofiili 1000 / 3500 mm 1000 / 3500 mm Valinnainen MCS-FCmallissa 1000 / 3000 mm 1000 / 3500 mm Valinnainen MCCmallissa 1000 / 4000 mm 1000 / 4200 mm alumiini, ruostumaton teräs Flex Edge -alaprofiili Knock-out-mahdollisuus / jos DW 1300 Kotelot (vaihtoehtoinen) Ylärullan kotelo 1) Moottorin kotelo 1) Oviverho (vaihtoehto) PVC:tä, värilliset vahvistusliuskat PVC:tä, silikonivapaat vahvistusliuskat RollTex Plus* RollTex Original (hieno)* NomaTex */** Paloa hidastava NomaTex Travitop 1,3 mm ** (enintään 3500 x 3500 mm) *valinnainen, ikkunat **valinnainen, ikkunapaneelit Pidennetty joustava tiiviste Tuuliliuskat Turvallisuus Sähkötoiminen tuntoreuna Ovilinjan valokenno Putoamissuojus koneistossa 500 / 2000 mm 500 / 3000 mm alumiini ei vaadita, verhon paino alittaa 20 kg Ohjausyksikkö Albany MCS-R Albany MCS-FC Albany ACS 50 Albany MCC Albany RR300 Standard 300 S, 300 I (vakio/lisävaruste) Albany RR 300 Mini (vakio/lisävaruste) Nopeus (m/s) Suurin avautumis/sulkeutumisnopeus 1,0/1,0 1,25/1,0 1,0/1,0 2,2/1,0 Suurin sallittu käyttöjaksojen määrä minuutissa 0, Suojaus IP 54 IP 54 IP 55 IP 55 Moottorin teho 0,65 kw 0,75 kw 0,75 kw 0,75 kw Virransyöttö 400V 50Hz 1/N/PE AC: 230V 50/60Hz Virransyöttö lisämuuntajasta - - Sulakesuojaus (asiakas vastaa) 10 16A C-ominainen³ 16A C-ominainen³ 220/230/380/400/415 V 50 Hz 440/480/500 V 50 Hz 16A C-ominainen³ 380/400/415V/440/480 V 50/60 Hz 220/230/500 V 50/60 Hz 10 16A B tai C-ominainen³ Potentiaalittomat liitännät, enintään 250 V Liikennevalotoiminto ilman suunnantunnistusta Liikennevalotoiminto ja suunnantunnistus - Vilkkuva hälytysvalo Virheilmoitus pelkkä teksti pelkkä teksti LED pelkkä teksti Lisävaruste Vakiovaruste ei mahdollinen 1) Jos oven korkeus on vähintään 2500 mm, ylärullan ja moottorin kotelo on pakollinen EN standardin mukaisesti. 2) 3) Ei mahdollinen yhdessä knock-out-toiminnon kanssa. tai vastaava

5 Yleinen piirustus Albany RR300 vain Albany MCC:tä varten kotelolla DH - 480* DH ilman kantta moottori ja rummun kotelo ruostumaton teräs - kallistus 30 /15 ** 560 / * 640 ilman laajennusta ilman koteloa vain MCS kotelolla DW Albany MCC Ilman moottorin koteloa Vakio Albany ACS 50 ilman ohjausta MCS-FC Albany MCS-R Mini Albany ACS 50 ilman ohjausta X V R T P Muovi Koteloidulla moottorilla Vakio/Mini Teräs Ruostumaton teräs 15 vain Mini Teräs ACS 50 ilman ohjausta Y W S U Q Ohjausyksikkö Saatavilla olevat koot Vakio Mini DW DH min.* max.** min.* max.** *Törmäys min.* **Ylhäällä 0,8 mm max. *** ** Albany ACS 50, Ylhäällä 1,3 mm max. *** ** Albany MCS-R max. *** ** Albany MCS-FC max. *** [ ] = Asennuksen vaatima tila Zg.-No. 8300R0009/l Päiväys: Albany ACS 50 Albany MCC Albany MCS-FC Albany MCS-R Mitat L x K x S mm 300 x 400 x x 380 x x 345 x x 345 x 140 Taajuusmuuntimen mitat L x K x S mm 106 x 355 x 106

6 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Tuotemerkkimme Besam, Crawford, Megadoor ja Albany ovat maailmanlaajuisesti tunnettuja ja niiden avulla voimme tarjota tuotteita ja palveluita loppukäyttäjille, jotka haluavat turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com Kiinnityskaavio Albany RR300 Kiinnittäminen kamanan päälle DH ilman alalevyä DH alalevyllä Mini = DH DH ASSA ABLOY Entrance Systems asiakaspalvelu.fi@assaabloy.com DW DW + 40 Kiinnitys lattiaan Follow us: 8300R00010/c Päiväys: Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/Albany RR300l/DEU.FI-1.1/1511 / Technical data subject to change without notice
