RotaSec M. Manuaalinen pyöröportti ulkoasennuksiin

Transkriptio

1 RotaSec M Manuaalinen pyöröportti ulkoasennuksiin RotaSec on vankka ja luotettava pyöröportti, josta on saatavana useita eri malleja: maalatusta perusmallista (malli B), jota on parannettu entisestään sivukehyksellä (malli F), suojakatoksella, uppoasennetuilla valoilla ja sadevesiputkella (malli R), malliin S, jossa on yksinkertaiset vaakasuorat sivut ja kulkusuuntaa osoittavat liikennevalot. Toimitetaan osina, helppo kuljettaa asennuspaikalle. RotaSec on saatavana yksi- tai kaksilinjaisena sekä kaksisuuntaisena kokoonpanona asennuspaikoille joissa tilasta on puutetta. Saatavana sekä kolmella (120 ) pyörijällä kulkutilan lisäämiseksi tai neljällä (90 ) pyörijällä turvallisuuden lisäämiseksi. Kulkua valvotaan elektronisesti molempiin suuntiin Rotasecissä on vakiona mekanismi, joka estää kahden henkilön yhtäaikaisen läpimenon ja lisäksi tekniikka joka varmistaa portin hiljaisen ja pehmeän toiminnan. Hätätilanteiden tai sähkökatkosten varalle laite voidaan konfiguroida fail-safe tilaan niin että pyörijä pyörii vapaasti, tai fail-secure tilaan, jolloin pyörijä lukittuu. Tämä asetus on mahdollinen joko yhteen kulkusuuntaan tai molempiin.

2 Tekninen erittely Käyttölaite Käsikäyttöinen. Logiikan jännite 24 V AC Materiaalit Kehys: Mekanismin suoja: Suojakatos: Sivukaappi: Galvanoitua terästä, maalattu (kuvioitu polyesterijauheella käsitelty pinnoitus Gunnebon standardiväreissä) Lasikuidulla vahvistettua muovia Lasikuidulla vahvistettua muovia Lasikuidulla vahvistettua muovia Pyörijäkokoonpano: Hiiliterästä, kuumasinkitty ja maalattu (kuvioitu polyesterijauhepinnoitus, valkoinen RAL 9010) Gunnebon standardivärit: musta RAL 9005, valkoinen RAL 9010, harmaa RAL 7004, vihreä RAL Myös muoviosiin on saatavana sama värivalikoima Mekanismi Sähkömekaaninen päämekanismi: Positiivinen toimintalukko, joka estää kahden yhtäaikaisen kulun Itsekeskittyvä mekanismi, jolla varmistetaan pyöriminen lepoasentoon asti Peruutuksenestolaite, joka estää pyörimisen takaisinpäin pään siirryttyä 30 lepoasennosta Hydraulinen vaimennin tasaisen ja hiljaisen toiminnan varmistamiseksi (valinnainen) Sähkökatkos / palohälytys Pyörijän siivet joko pysyvät lukittuna (fail-lock-asetus) tai pyörivät vapaasti (fail-safeasetus). Fail-Lock- tai Fail-Safe-asetus on käytettävissä yhteen tai molempiin suuntiin, ja se on määritettävä tilausta tehtäessä. Huom! päämekanismin tila vikatilanteessa on sama kuin tila sähkökatkoksen sattuessa. Saatavana syöttövaihtoehto, jossa on jännitevapaa kontakti palohälytykseen liittyvän vikatilan toteuttamiseen (vaatii COMR1-liitännän) Liitäntä Ohjauslogiikka tarjoaa potentiaalivapaat kontaktit joko painikkeiden tai kortinlukijan tuloliitäntää varten. Kortinlukijan eston ja nollauksen lähtösignaalit vakiona. Säädettävä aikakatkaisu: Mene-signaali perutaan, jos kulku ei tapahdu ennalta asetetussa ajassa, joka on 5-30 sekuntia. Sähkönsyöttö / nimellisteho 230 V ac 50 Hz tai 115 V ac 60 Hz / nimellisteho 50 VA (yksinkertainen laite), VA (kaksinkertainen laite), 40 VA lisää valoilla laitetta kohden Käyttölämpötila / IP-luokitus / MCBF / MTTR C (RH 95 % tiivistymätöntä kosteutta) / IP34 / 1,5 M jaksoa / alle 30 min Mallit tai versiot RotaSec M B90 RotaSec M B120 RotaSec M F90 RotaSec M F120 RotaSec M R90 RotaSec M R120 RotaSec M S90 RotaSec M S120 Laitteista saatavana yksinkertainen (S), kaksinkertainen (D) tai kaksinkertainen lukittuva (DI*) versio. *Ei saatavana RotaSec B -malliin Lisävarusteet Kortinlukijan integrointi Vaimennusmekanismi Painikekonsoli Kauko-ohjaus Sisävalaistus Tilavalot (punainen-vihreä) Teleskooppipyörijä Muu RAL-väri Ruostumattomat teräksiset pyörijän varret, joissa mustaksi maalattu pylväs Sovellukset Valtio Vähittäiskauppa Talous Televiestintä Tietotekniikka Pankkiala Julkaisu Vapaa-aika Petrokemia Koulutus Kulkunopeudet (arviolta) Normaali korttilukija, 12 henkilöä minuutissa Pyyhkäisylukija, 15 henkilöä minuutissa Etälukija Hands Free, 17 henkilöä minuutissa

3 Asennuspaikan valmistelu: RotaSec M B & F yksinkertainen laite (S) Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 490 kg Betonipohja, jonka kantavuus on vähintään 30N/mm² (C30) Pohjan oltava tasainen ja poikettava enintään +/- 5 mm 1800 x 1800 alalla. Laatan minimisyvyys 150mm.

4 Asennuspaikan valmistelu: RotaSec M R & S yksinkertainen laite (S) Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 525 kg Betonipohja, jonka ominaisuuksiin kuuluu vähintään 300 N/mm² vastus Pohjan oltava sileä ja poikettava enintään +/- 5 mm peittoalueesta. Mitat saavat olla > 1800 x 1800 x 150 väh. syvyys (mitat mm)

5 Asennuspaikan valmistelu: RotaSec M B & F kaksinkertainen laite (D) 0 Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 800 kg

6 Asennuspaikan valmistelu: RotaSec M R & S kaksinkertainen laite (D) Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 810 kg

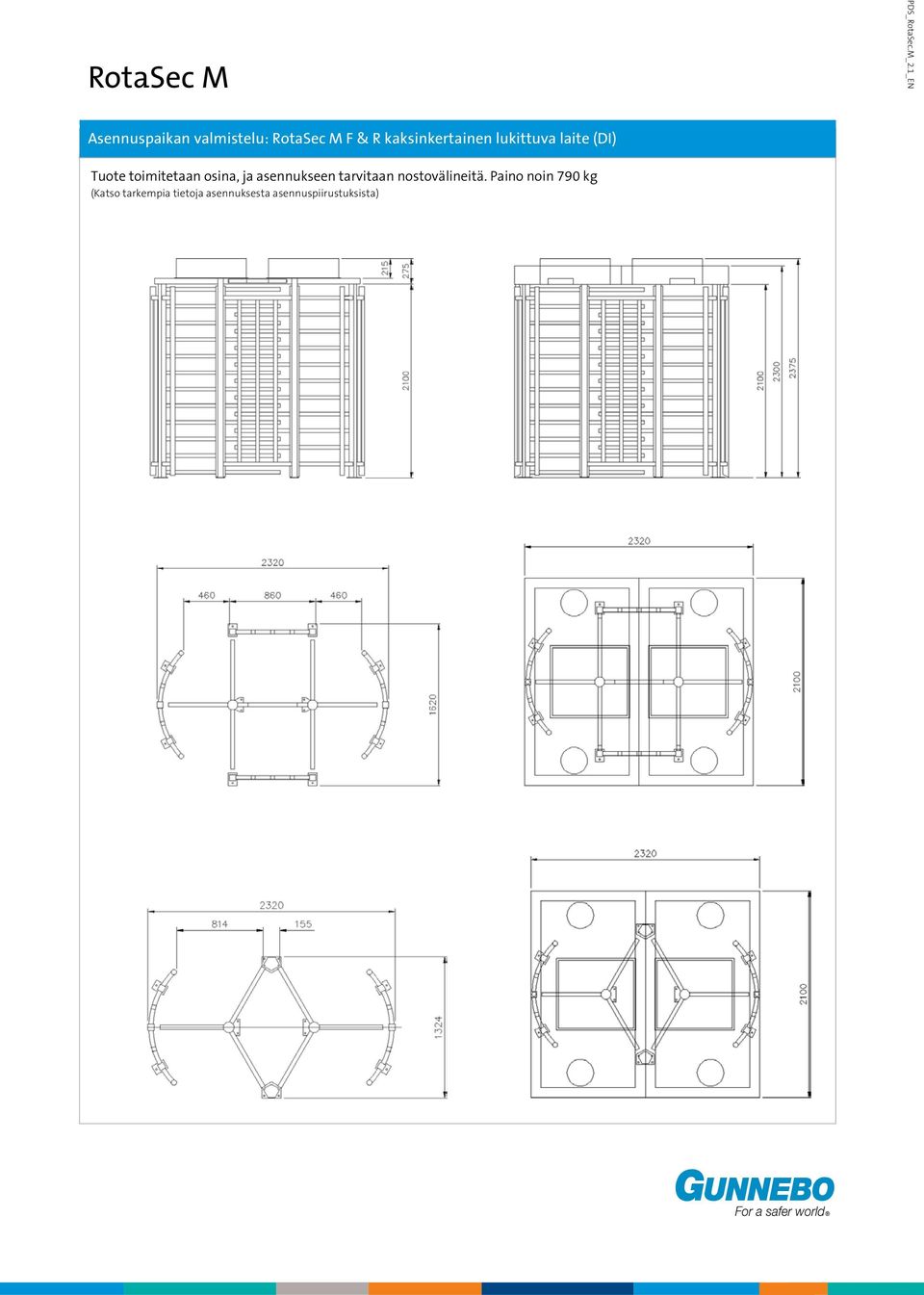

7 Asennuspaikan valmistelu: RotaSec M F & R kaksinkertainen lukittuva laite (DI) Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 790 kg

8 Asennuspaikan valmistelu: RotaSec M S kaksinkertainen lukittuva laite (DI) 0 Tuote toimitetaan osina, ja asennukseen tarvitaan nostovälineitä. Paino noin 790 kg

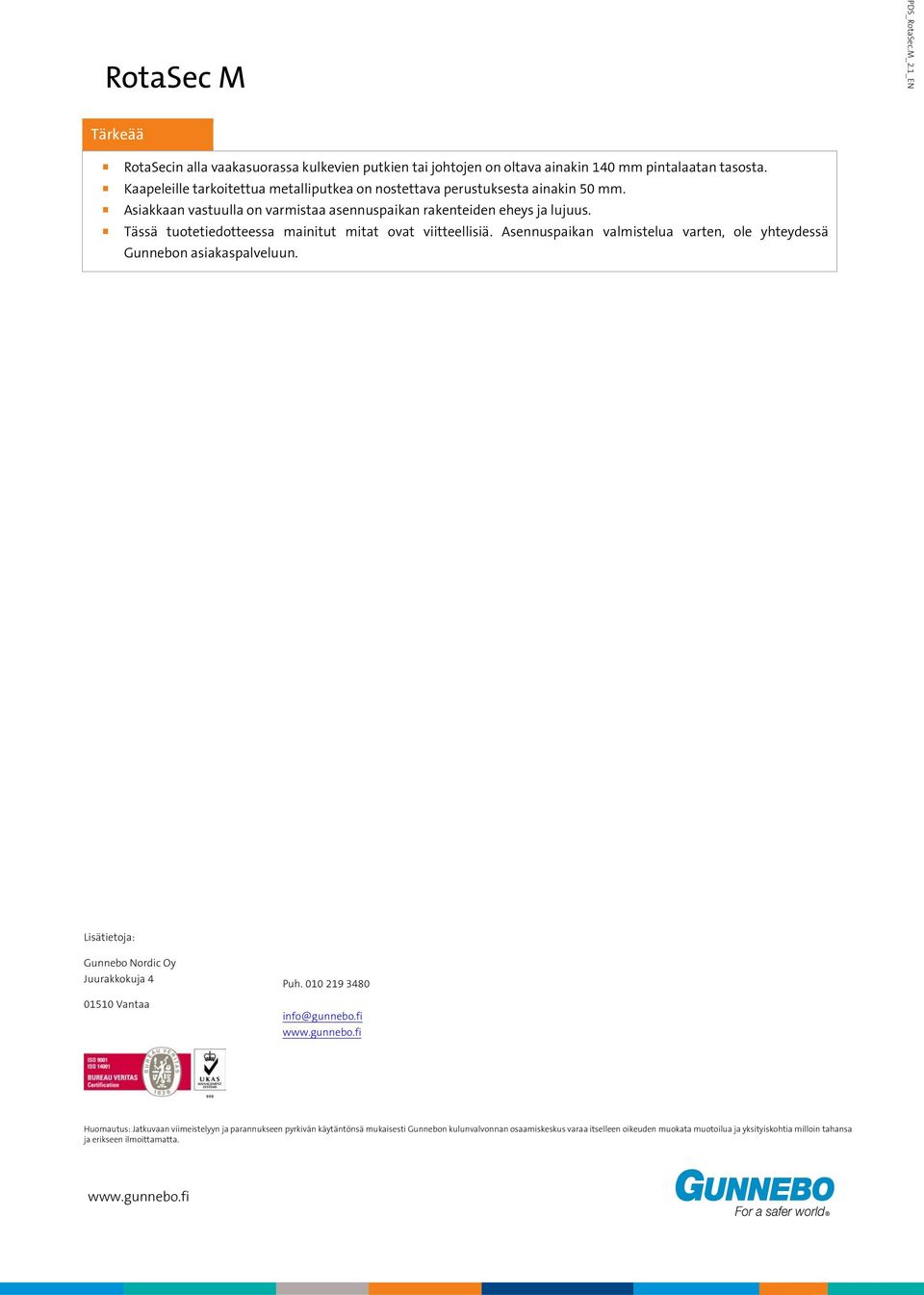

9 Tärkeää RotaSecin alla vaakasuorassa kulkevien putkien tai johtojen on oltava ainakin 140 mm pintalaatan tasosta. Kaapeleille tarkoitettua metalliputkea on nostettava perustuksesta ainakin 50 mm. Asiakkaan vastuulla on varmistaa asennuspaikan rakenteiden eheys ja lujuus. Tässä tuotetiedotteessa mainitut mitat ovat viitteellisiä. Asennuspaikan valmistelua varten, ole yhteydessä Gunnebon asiakaspalveluun. Lisätietoja: Gunnebo Nordic Oy Juurakkokuja Vantaa Puh info@gunnebo.fi Huomautus: Jatkuvaan viimeistelyyn ja parannukseen pyrkivän käytäntönsä mukaisesti Gunnebon kulunvalvonnan osaamiskeskus varaa itselleen oikeuden muokata muotoilua ja yksityiskohtia milloin tahansa ja erikseen ilmoittamatta.
