TARVIKETIETO kesäkuu 2011 voimassa asti 1 (6)

Transkriptio

1 TARVIKETIETO kesäkuu 2011 voimassa asti 1 (6) RT Talo Talo 90 N SfB Bitumikermit Icopal Oy Icopal Oy kuuluu kansainväliseen Icopal -konserniin, joka on Euroopan suurin kate- ja vedeneristysmateriaalien valmistaja. Icopal tarjoaa maanlaajuisesti täyden palvelun ratkaisuja niin kattamiseen, kuin kaikkeen vedeneristämiseen sekä uudisrakentamiseen että peruskorjaukseen. Bitumikermien tuotevalikoimaan kuuluvat: Noxite - ilmaa puhdistavat bitumikatteet MonoPolar - kumibituminen yksikerrosratkaisu SuperPolar - kumibituminen kaksikerrosratkaisu Viherkattoratkaisut FireSmart-järjestelmä Metallic - metallipintainen kumibitumikermi Teranap-geomembraanit Siltakermit Icopal Oy:ltä saa kaikki kattamiseen tarvittavat tuotteet kokonaisratkaisuna.

2 RT tarviketieto 2 Noxite -tuotteet Noxite on ympäristöystävällinen ratkaisu, joka puhdistaa ilmasta haitallista typenoksidia. Noxite -tuotteiden vaikutus säilyy koko katon käyttöiän ajan. Lisätietoa ja Noxite-katteissa käytettävä titaanidioksidi on myrkytön, elintarvikkeidenkin valmistuksessa käytetty aine. Sen käyttö typpiyhdisteiden neutraloinnissa on tunnettu menetelmä. Vaalean värinsä ansiosta Noxite-kate vähentää myös rakennuksen energiankulutusta. Vaalea väri ei ime auringon lämpöä samalla tavalla kuin perinteinen, musta bitumikate, jolloin kesällä rakennuksen jäähdytykseen käytettävän energian tarve vähenee. Noxite -tuoteperheessä on vaihtoehtoja niin loiville kuin harjakatoillekin. PolarTop Noxite -pintakermi sopii kaikille katoille 1:80 kaltevuuteen asti. TopSafe Noxite on omatoimirakentajalle sopiva tiivissaumakate jyrkille katoille kaltevuuteen 1:10 asti. PlanoPro -Noxite on kattolaatta, joka on asennustapansa ansiosta jopa 50 % nopeampi asentaa. NO X UV NO 3 1. UV-säteily aktivoi titaanidioksidin. 2. Typenoksidipäästöt (saaste) reagoivat katalyyttisesti pintasirotteen titaandioksidin kanssa, jollointitaanidioksidi neutraloi saasteen. 3. Neutraloiduista typenoksidipäästöistä muodostuu pieni määrä nitraattia, joka huuhtoutuu sadeveden mukana katolta. Nitraattipitoisuus on pienempi kuin kivennäisvesissä. Kumibitumikateratkaisut Bitumikatteiden luokitukset Kattoliiton tuoteluokitus jakaa useimmat markkinoilla olevat bitumikermit ominaisuuksien perusteella neljään tuoteluokkaan: TL1, TL2, TL3, TL4. Käyttöluokitus määrittelee loivien kattojen katerakenteet käyttötarkoituksen ja kattokaltevuuden mukaan kolmelle eri kaltevuudelle: VE20, VE40, VE80. Esim. VE40 1:40. Oikea Icopal-bitumikermi jokaiseen tuoteluokkaan Tuote nimi Tukikerros, neliömassa Nimellinen kok. massa Pituus x leveys Tuoteluokka Tuotemerkintä Kiinnitystapa TL1 MonoPolar-R K-TYS x 1 raitahits. (SBS) TL1 MonoPolar-T K-YS x 1 hitsattava (SBS) TL2 Polar K-MS x 1 TL2 VentiPolar K-TMS x 1 raitahits. (SBS) TL2 Polar K-MS x 1 hitsattava (SBS) Käyttöluokitus Käyttöluokitustaulukko osoittaa, millaiset kermit ja kermiyhdistelmät soveltuvat erilaisille kattotyypeille. Määrittelyn perusteena käytetään kattokaltevuutta. Esimerkiksi katolla, jonka kaltevuus on vähintään 1:40, voidaan käyttää useita erilaisia ratkaisuja. TL2 PintaPolar K-PS x 1 TL2 PintaPolar K-PS x 1 hitsattava (SBS) TL3 PintaUltra PS x 1 hitsattava TL4 K-EL K-EL x 1 K=kumibitumi (SBS), P=monikerroskatteen pintakermi, Y=yksikerroskate, T=paineentasauskermi, M=aluskermi (suuri repäisylujuus), E=aluskermi (pieni repäisylujuus), S=polyesteritukikerros, L=lasikuitutukikerros. Käyttöluokat kaltevuuksien mukaan Rakenne VE20 VE40 VE80 TL1 TL4 + TL3 TL4 + TL2 TL4 + TL1 TL3 + TL3 TL3 + TL2 TL2 + TL2 TL2 + TL1 Kattorakenteet jaotellaan loiville katoille käyttötarkoituksen ja katon kaltevuuden mukaan kolmeen eri kaltevuuteen: VE20, VE40 ja VE80. Nämä kuvaavat vesikaton minimikaltevuutta, eli esim. VE40 minimikaltevuus on 1:40. Kussakin käyttöluokassa on suositeltavaavälttääminimikaltevuuden käyttöä kermiyhdistelmää valittaessa.

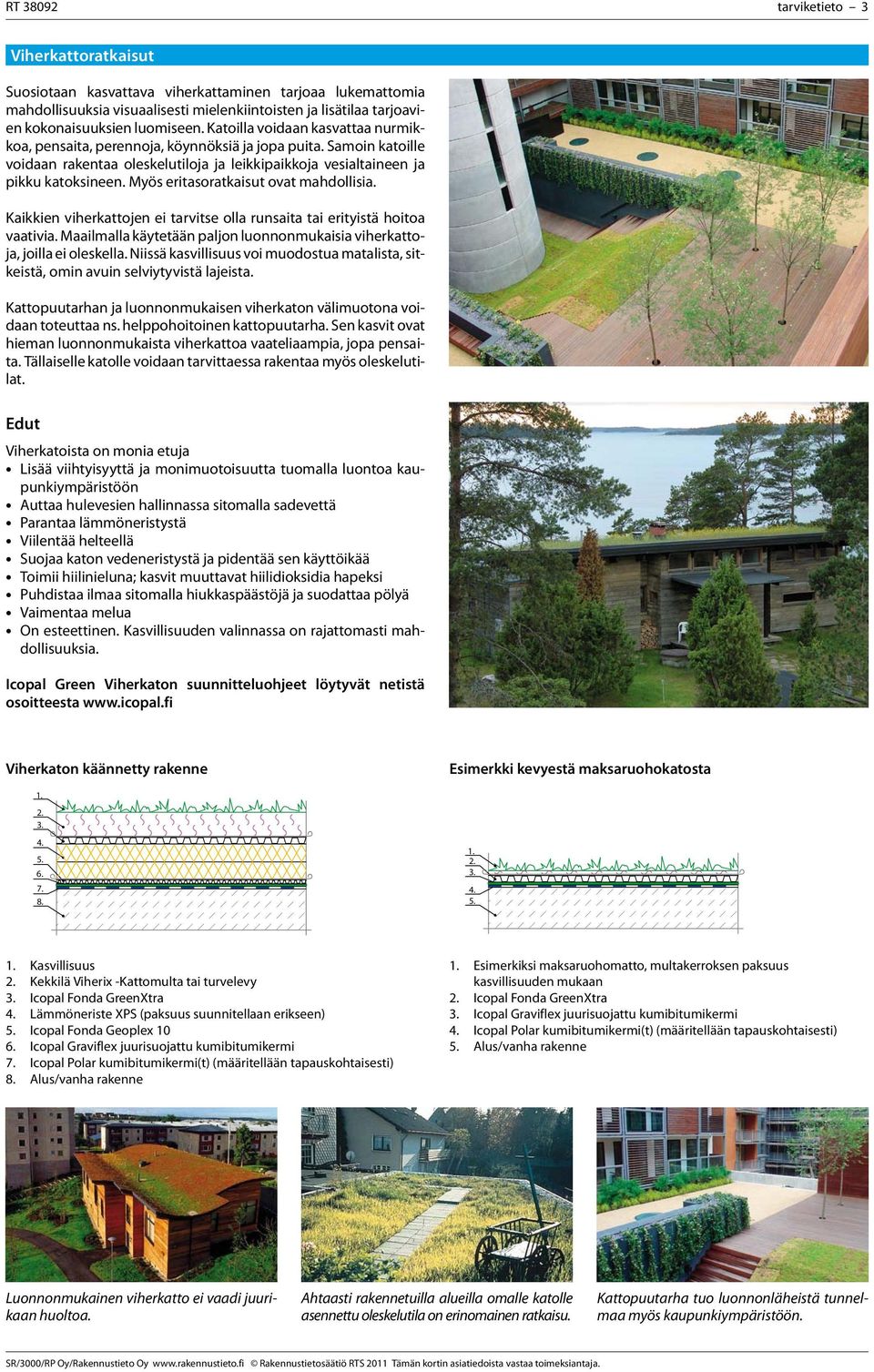

3 RT tarviketieto 3 Viherkattoratkaisut Suosiotaan kasvattava viherkattaminen tarjoaa lukemattomia mahdollisuuksia visuaalisesti mielenkiintoisten ja lisätilaa tarjoavien kokonaisuuksien luomiseen. Katoilla voidaan kasvattaa nurmikkoa, pensaita, perennoja, köynnöksiä ja jopa puita. Samoin katoille voidaan rakentaa oleskelutiloja ja leikkipaikkoja vesialtaineen ja pikku katoksineen. Myös eritasoratkaisut ovat mahdollisia. Kaikkien viherkattojen ei tarvitse olla runsaita tai erityistä hoitoa vaativia. Maailmalla käytetään paljon luonnonmukaisia viherkattoja, joilla ei oleskella. Niissä kasvillisuus voi muodostua matalista, sitkeistä, omin avuin selviytyvistä lajeista. Kattopuutarhan ja luonnonmukaisen viherkaton välimuotona voidaan toteuttaa ns. helppohoitoinen kattopuutarha. Sen kasvit ovat hieman luonnonmukaista viherkattoa vaateliaampia, jopa pensaita. Tällaiselle katolle voidaan tarvittaessa rakentaa myös oleskelutilat. Edut Viherkatoista on monia etuja Lisää viihtyisyyttä ja monimuotoisuutta tuomalla luontoa kaupunkiympäristöön Auttaa hulevesien hallinnassa sitomalla sadevettä Parantaa lämmöneristystä Viilentää helteellä Suojaa katon vedeneristystä ja pidentää sen käyttöikää Toimii hiilinieluna; kasvit muuttavat hiilidioksidia hapeksi Puhdistaa ilmaa sitomalla hiukkaspäästöjä ja suodattaa pölyä Vaimentaa melua On esteettinen. Kasvillisuuden valinnassa on rajattomasti mahdollisuuksia. Icopal Green Viherkaton suunnitteluohjeet löytyvät netistä osoitteesta Viherkaton käännetty rakenne Esimerkki kevyestä maksaruohokatosta Kasvillisuus 2. Kekkilä Viherix -Kattomulta tai turvelevy 3. Icopal Fonda GreenXtra 4. Lämmöneriste XPS (paksuus suunnitellaan erikseen) 5. Icopal Fonda Geoplex Icopal Graviflex juurisuojattu kumibitumikermi 7. Icopal Polar kumibitumikermi(t) (määritellään tapauskohtaisesti) 8. Alus/vanha rakenne 1. Esimerkiksi maksaruohomatto, multakerroksen paksuus kasvillisuuden mukaan 2. Icopal Fonda GreenXtra 3. Icopal Graviflex juurisuojattu kumibitumikermi 4. Icopal Polar kumibitumikermi(t) (määritellään tapauskohtaisesti) 5. Alus/vanha rakenne Luonnonmukainen viherkatto ei vaadi juurikaan huoltoa. Ahtaasti rakennetuilla alueilla omalle katolle asennettu oleskelutila on erinomainen ratkaisu. Kattopuutarha tuo luonnonläheistä tunnelmaa myös kaupunkiympäristöön.

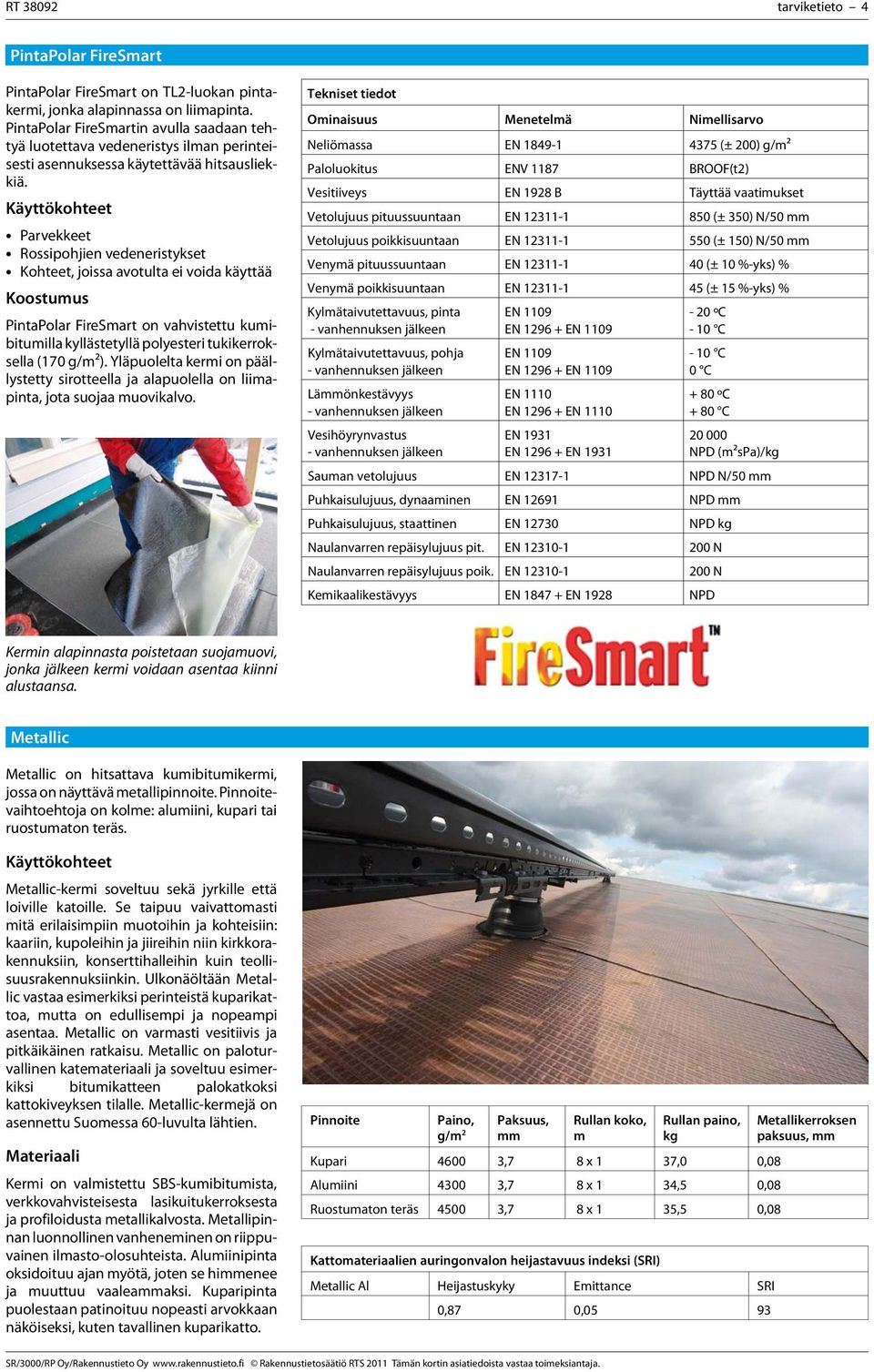

4 RT tarviketieto 4 PintaPolar FireSmart PintaPolar FireSmart on TL2-luokan pintakermi, jonka alapinnassa on liimapinta. PintaPolar FireSmartin avulla saadaan tehtyä luotettava vedeneristys ilman perinteisesti asennuksessa käytettävää hitsausliekkiä. Käyttökohteet Parvekkeet Rossipohjien vedeneristykset Kohteet, joissa avotulta ei voida käyttää Koostumus PintaPolar FireSmart on vahvistettu kumibitumilla kyllästetyllä polyesteri tukikerroksella (170 g/m²). Yläpuolelta kermi on päällystetty sirotteella ja alapuolella on liimapinta, jota suojaa muovikalvo. Tekniset tiedot Ominaisuus Menetelmä Nimellisarvo Neliömassa EN (± 200) g/m² Paloluokitus ENV 1187 BROOF(t2) Vesitiiveys EN 1928 B Täyttää vaatimukset Vetolujuus pituussuuntaan EN (± 350) N/50 mm Vetolujuus poikkisuuntaan EN (± 150) N/50 mm Venymä pituussuuntaan EN (± 10 %-yks) % Venymä poikkisuuntaan EN (± 15 %-yks) % Kylmätaivutettavuus, pinta Kylmätaivutettavuus, pohja Lämmönkestävyys Vesihöyrynvastus EN 1109 EN EN 1109 EN 1109 EN EN 1109 EN 1110 EN EN 1110 EN 1931 EN EN ºC - 10 C - 10 C 0 C + 80 ºC + 80 C NPD (m²spa)/kg Sauman vetolujuus EN NPD N/50 mm Puhkaisulujuus, dynaaminen EN NPD mm Puhkaisulujuus, staattinen EN NPD kg Naulanvarren repäisylujuus pit. EN N Naulanvarren repäisylujuus poik. EN N Kemikaalikestävyys EN EN 1928 NPD Kermin alapinnasta poistetaan suojamuovi, jonka jälkeen kermi voidaan asentaa kiinni alustaansa. Metallic Metallic on hitsattava kumibitumikermi, jossa on näyttävä metallipinnoite. Pinnoitevaihtoehtoja on kolme: alumiini, kupari tai ruostumaton teräs. Käyttökohteet Metallic-kermi soveltuu sekä jyrkille että loiville katoille. Se taipuu vaivattomasti mitä erilaisimpiin muotoihin ja kohteisiin: kaariin, kupoleihin ja jiireihin niin kirkkorakennuksiin, konserttihalleihin kuin teollisuusrakennuksiinkin. Ulkonäöltään Metallic vastaa esimerkiksi perinteistä kuparikattoa, mutta on edullisempi ja nopeampi asentaa. Metallic on varmasti vesitiivis ja pitkäikäinen ratkaisu. Metallic on paloturvallinen katemateriaali ja soveltuu esimerkiksi bitumikatteen palokatkoksi kattokiveyksen tilalle. Metallic-kermejä on asennettu Suomessa 60-luvulta lähtien. Materiaali Kermi on valmistettu SBS-kumibitumista, verkkovahvisteisesta lasikuitukerroksesta ja profiloidusta metallikalvosta. Metallipinnan luonnollinen vanheneminen on riippuvainen ilmasto-olosuhteista. Alumiinipinta oksidoituu ajan myötä, joten se himmenee ja muuttuu vaaleammaksi. Kuparipinta puolestaan patinoituu nopeasti arvokkaan näköiseksi, kuten tavallinen kuparikatto. Pinnoite Paino, g/m 2 Paksuus, mm Rullan koko, m Rullan paino, kg Kupari ,7 8 x 1 37,0 0,08 Alumiini ,7 8 x 1 34,5 0,08 Ruostumaton teräs ,7 8 x 1 35,5 0,08 Kattomateriaalien auringonvalon heijastavuus indeksi (SRI) Metallic Al Heijastuskyky Emittance SRI 0,87 0,05 93 Metallikerroksen paksuus, mm

5 RT tarviketieto 5 Teranap-geomembraanit Teranap-geomembraanit ovat maaperän ja pohjavesien suojaamiseen ja muuhun vaativaan vedeneristykseen tarkoitettuja kumibitumisia eristeitä. Teranap TP 331 ja Teranap TP 431 ovat kestäviä ja elastisia ja ne on vahvistettu polyesteritukikerroksella. Käyttökohteet Geomembraaneja käytetään maaperän ja pohjavesien suojaamiseen esimerkiksi kaatopaikoilla ja kaivoksissa. Ne sopivat myös erilaisten vesipaineen alaisten rakenteiden vedeneristykseen sekä tie- ja vesirakentamiseen. Teranap-geomembraani Rullan koko, m Kermin paksuus, mm Teranap TP x 4 3,6 Teranap TP x 4 4,1 Siltakermit Icopalin siltakermeillä on rakennettu lukuisia siltoja maailman haastavimpiin kohteisiin. Icopalin siltakermit ovat Liikenneviraston SILKO-hyväksyttyjä kermejä. Icopalin siltojen vedeneristysjärjestelmään kuuluvat myös SiplastPrimer kumibitumiliuos sekä kumibitumiliimat. SiltaPolar Kumibituminen SiltaPolar on siltaeristysrakenteen liimattava aluskermi. Kermi on vahvistettu kumibitumilla kyllästetyllä polyesteritukikerroksella (170 g/m²). Yläpuolelta kermi on päällystetty hiekalla. SiltaPolar Hitsattava Kumibituminen SiltaPolar Hitsattava on siltaeristysrakenteen hitsattava aluskermi. Kermi on vahvistettu kumibitumilla kyllästetyllä polyesteritukikerroksella (170 g/m²). Yläpuolelta kermi on päällystetty hiekalla. SiltaPinta 250 Kumibituminen SiltaPinta 250 on sillaneristysrakenteen liimattava pintakermi. Kermi on vahvistettu kumibitumilla kyllästetyllä polyesteritukikerroksella (250g/m²). Siltakermit Paksuus, mm Rullan koko, m Rullan paino, kg SiltaPolar 3,0 10 x SiltaPolar Hitsattava 3,6 8 x SiltaPinta 250 3,2 10 x SiltaPinta 250 Hitsattava 4,2 8 x Tukikerroksen paksuus, g/m 2 SiltaPinta 250 Hitsattava Kumibituminen SiltaPinta 250 on sillaneristysrakenteen hitsattava pintakermi. Kermi on vahvistettu kumibitumilla kyllästetyllä polyesteritukikerroksella (250g/m²). Yläpuolelta kermi on päällystetty värillisellä sirotteella ja alapuolella on hitsausmassa, jota suojaa ohut muovikalvo.

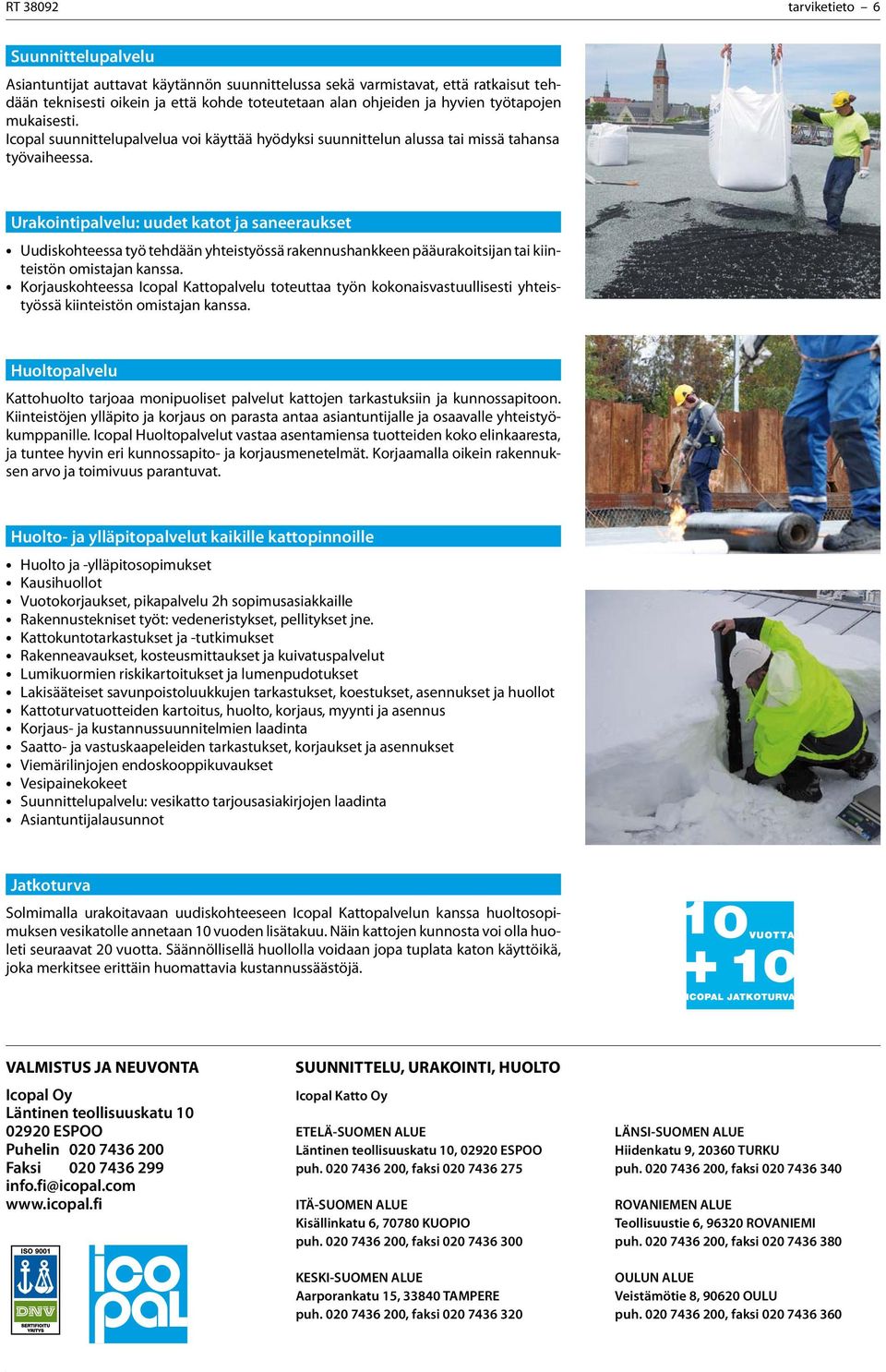

6 RT tarviketieto 6 Suunnittelupalvelu Asiantuntijat auttavat käytännön suunnittelussa sekä varmistavat, että ratkaisut tehdään teknisesti oikein ja että kohde toteutetaan alan ohjeiden ja hyvien työtapojen mukaisesti. Icopal suunnittelupalvelua voi käyttää hyödyksi suunnittelun alussa tai missä tahansa työvaiheessa. Urakointipalvelu: uudet katot ja saneeraukset Uudiskohteessa työ tehdään yhteistyössä rakennushankkeen pääurakoitsijan tai kiinteistön omistajan kanssa. Korjauskohteessa Icopal Kattopalvelu toteuttaa työn kokonaisvastuullisesti yhteistyössä kiinteistön omistajan kanssa. Huoltopalvelu Kattohuolto tarjoaa monipuoliset palvelut kattojen tarkastuksiin ja kunnossapitoon. Kiinteistöjen ylläpito ja korjaus on parasta antaa asiantuntijalle ja osaavalle yhteistyökumppanille. Icopal Huoltopalvelut vastaa asentamiensa tuotteiden koko elinkaaresta, ja tuntee hyvin eri kunnossapito- ja korjausmenetelmät. Korjaamalla oikein rakennuksen arvo ja toimivuus parantuvat. Huolto- ja ylläpitopalvelut kaikille kattopinnoille Huolto ja -ylläpitosopimukset Kausihuollot Vuotokorjaukset, pikapalvelu 2h sopimusasiakkaille Rakennustekniset työt: vedeneristykset, pellitykset jne. Kattokuntotarkastukset ja -tutkimukset Rakenneavaukset, kosteusmittaukset ja kuivatuspalvelut Lumikuormien riskikartoitukset ja lumenpudotukset Lakisääteiset savunpoistoluukkujen tarkastukset, koestukset, asennukset ja huollot Kattoturvatuotteiden kartoitus, huolto, korjaus, myynti ja asennus Korjaus- ja kustannussuunnitelmien laadinta Saatto- ja vastuskaapeleiden tarkastukset, korjaukset ja asennukset Viemärilinjojen endoskooppikuvaukset Vesipainekokeet Suunnittelupalvelu: vesikatto tarjousasiakirjojen laadinta Asiantuntijalausunnot Jatkoturva Solmimalla urakoitavaan uudiskohteeseen Icopal Kattopalvelun kanssa huoltosopimuksen vesikatolle annetaan 10 vuoden lisätakuu. Näin kattojen kunnosta voi olla huoleti seuraavat 20 vuotta. Säännöllisellä huollolla voidaan jopa tuplata katon käyttöikä, joka merkitsee erittäin huomattavia kustannussäästöjä. VALMISTUS JA NEUVONTA Icopal Oy Läntinen teollisuuskatu ESPOO Puhelin Faksi info.fi@icopal.com SUUNNITTELU, URAKOINTI, HUOLTO Icopal Katto Oy ETELÄ-SUOMEN ALUE Läntinen teollisuuskatu 10, ESPOO puh , faksi ITÄ-SUOMEN ALUE Kisällinkatu 6, KUOPIO puh , faksi KESKI-SUOMEN ALUE Aarporankatu 15, TAMPERE puh , faksi LÄNSI-SUOMEN ALUE Hiidenkatu 9, TURKU puh , faksi ROVANIEMEN ALUE Teollisuustie 6, ROVANIEMI puh , faksi OULUN ALUE Veistämötie 8, OULU puh , faksi
