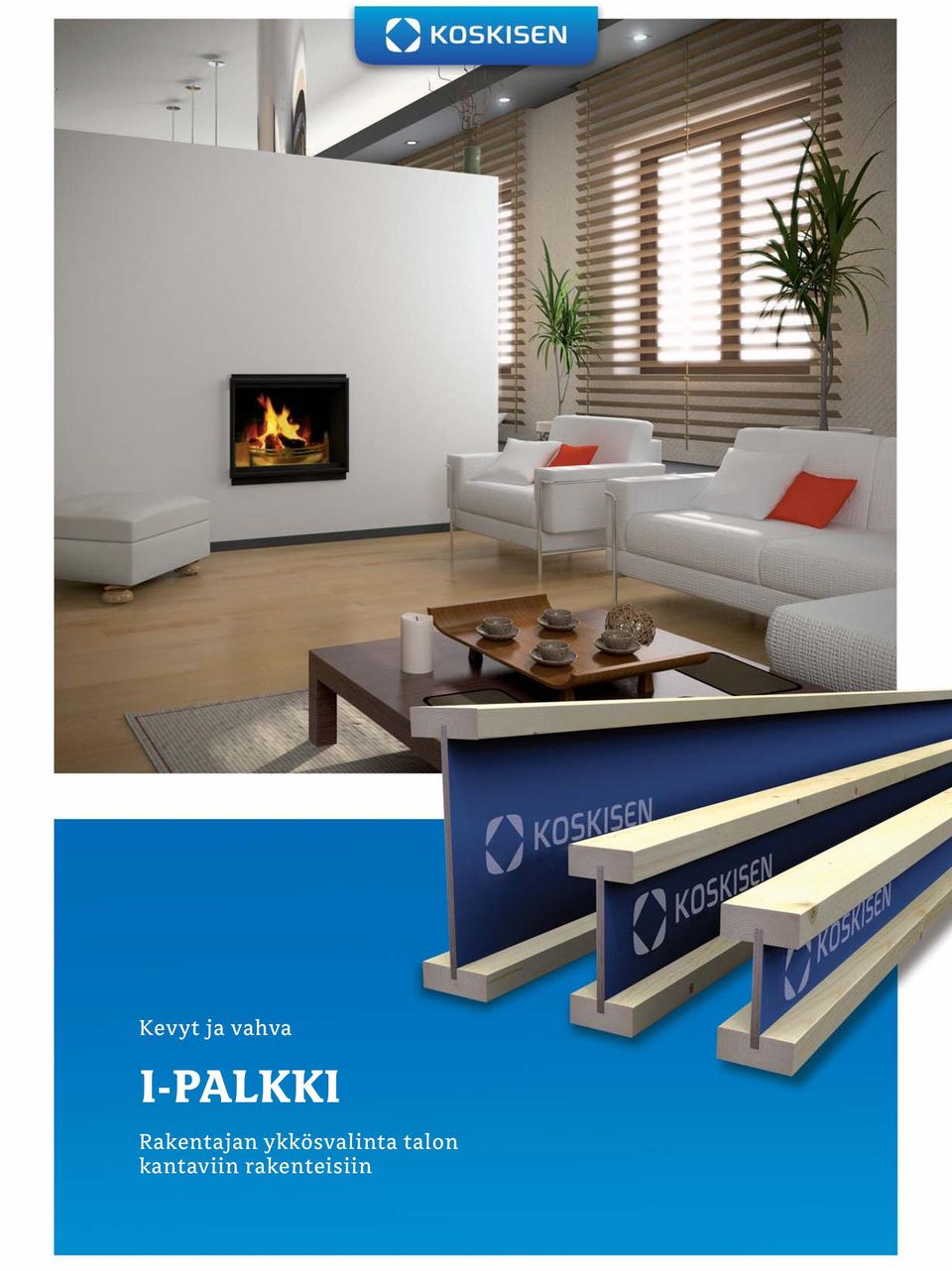

1 Kevyt ja vahva I-PALKKI Rakentajan ykkösvalinta talon kantaviin rakenteisiin

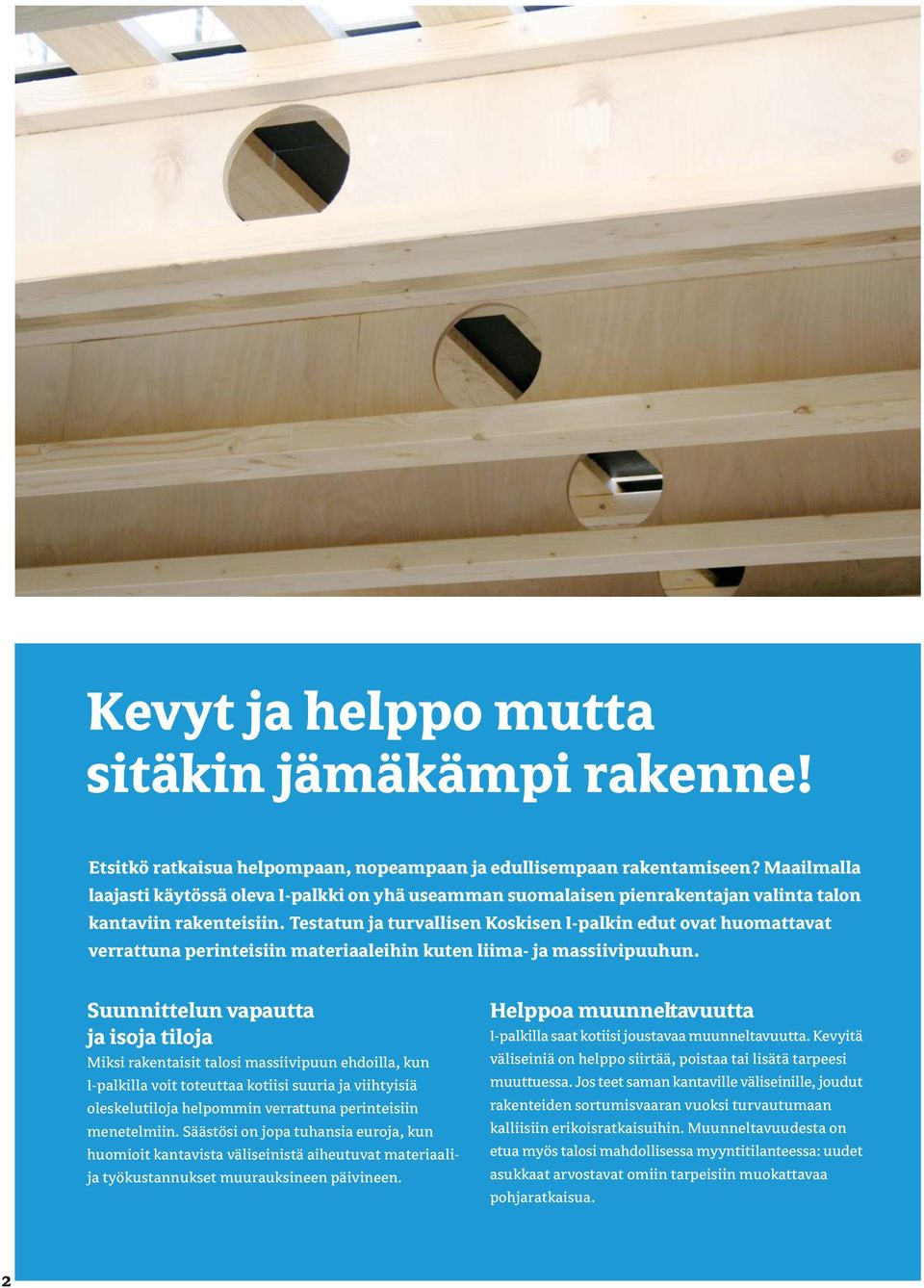

2 Kevyt ja helppo mutta sitäkin jämäkämpi rakenne! Kevyt ja helppo mutta sitäkin jämäkämpi rakenne! Etsitkö ratkaisua helpompaan, nopeampaan ja edullisempaan rakentamiseen? Maailmalla laajasti käytössä oleva I-palkki on yhä useamman suomalaisen pienrakentajan valinta talon kantaviin rakenteisiin. Testatun ja turvallisen Koskisen I-palkin edut ovat huomattavat verrattuna perinteisiin materiaaleihin kuten liima- ja massiivipuuhun. Suunnittelun vapautta ja isoja tiloja Miksi rakentaisit talosi massiivipuun ehdoilla, kun I-palkilla voit toteuttaa kotiisi suuria ja viihtyisiä oleskelutiloja helpommin verrattuna perinteisiin menetelmiin. Säästösi on jopa tuhansia euroja, kun huomioit kantavista väliseinistä aiheutuvat materiaalija työkustannukset muurauksineen päivineen. Helppoa muunneltavuutta I-palkilla saat kotiisi joustavaa muunneltavuutta. Kevyitä väliseiniä on helppo siirtää, poistaa tai lisätä tarpeesi muuttuessa. Jos teet saman kantaville väliseinille, joudut rakenteiden sortumisvaaran vuoksi turvautumaan kalliisiin erikoisratkaisuihin. Muunneltavuudesta on etua myös talosi mahdollisessa myyntitilanteessa: uudet asukkaat arvostavat omiin tarpeisiin muokattavaa pohjaratkaisua. 2

Testatun ja turvallisen Koskisen I-palkin edut ovat huomattavat verrattuna perinteisiin materiaaleihin kuten liima- ja massiivipuuhun.

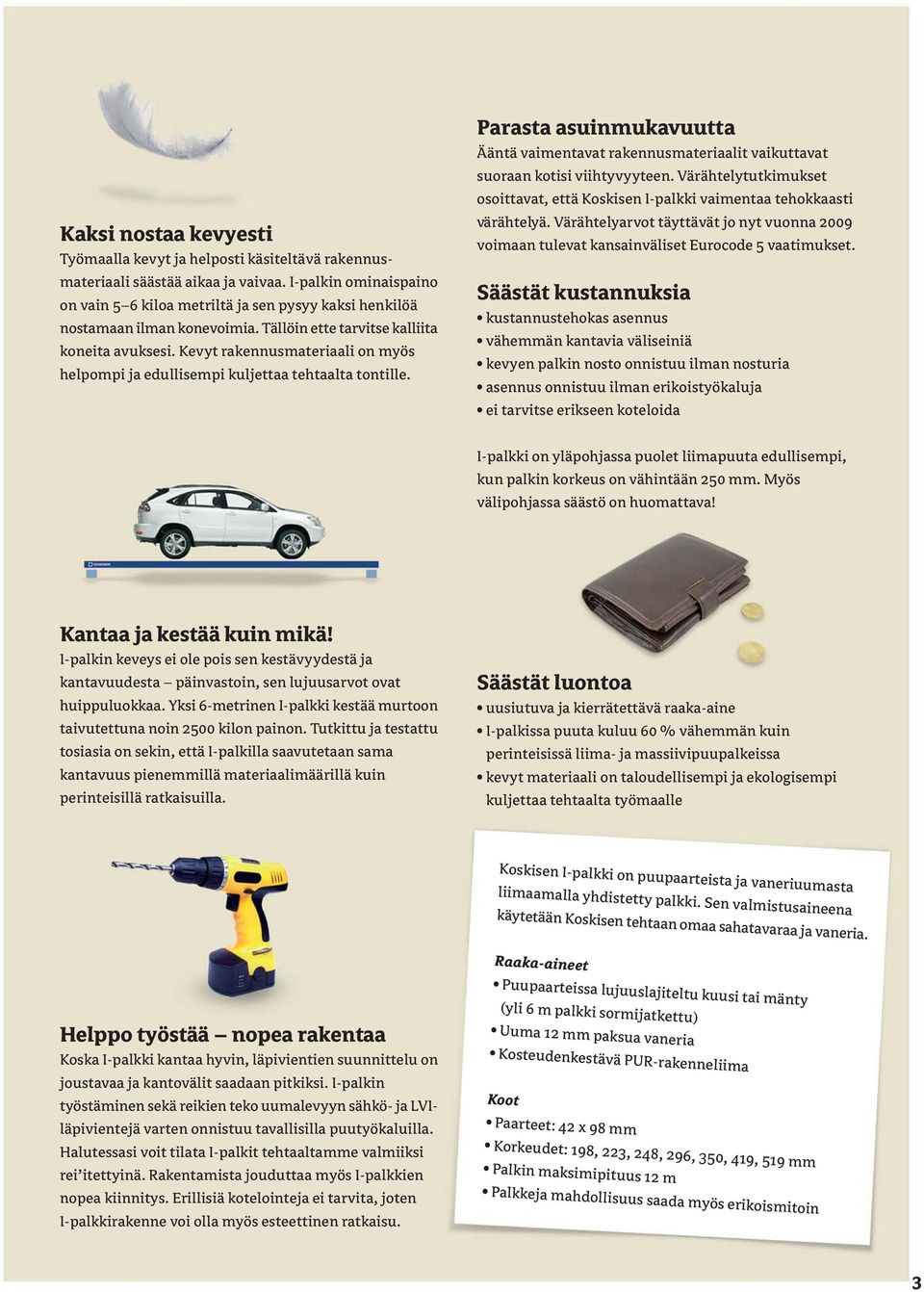

3 Kaksi nostaa kevyesti Työmaalla kevyt ja helposti käsiteltävä rakennusmateriaali säästää aikaa ja vaivaa. I-palkin ominaispaino on vain 5 6 kiloa metriltä ja sen pysyy kaksi henkilöä nostamaan ilman konevoimia. Tällöin ette tarvitse kalliita koneita avuksesi. Kevyt rakennusmateriaali on myös helpompi ja edullisempi kuljettaa tehtaalta tontille. Parasta asuinmukavuutta Ääntä vaimentavat rakennusmateriaalit vaikuttavat suoraan kotisi viihtyvyyteen. Värähtelytutkimukset osoittavat, että Koskisen I-palkki vaimentaa tehokkaasti värähtelyä. Värähtelyarvot täyttävät jo nyt vuonna 2009 voimaan tulevat kansainväliset Eurocode 5 vaatimukset. Säästät kustannuksia kustannustehokas asennus vähemmän kantavia väliseiniä kevyen palkin nosto onnistuu ilman nosturia asennus onnistuu ilman erikoistyökaluja ei tarvitse erikseen koteloida I-palkki on yläpohjassa puolet liimapuuta edullisempi, kun palkin korkeus on vähintään 250 mm. Myös välipohjassa säästö on huomattava! Kantaa ja kestää kuin mikä! I-palkin keveys ei ole pois sen kestävyydestä ja kantavuudesta päinvastoin, sen lujuusarvot ovat huippuluokkaa. Yksi 6-metrinen I-palkki kestää murtoon taivutettuna noin 2500 kilon painon. Tutkittu ja testattu tosiasia on sekin, että I-palkilla saavutetaan sama kantavuus pienemmillä materiaalimäärillä kuin perinteisillä ratkaisuilla. Säästät luontoa uusiutuva ja kierrätettävä raaka-aine I-palkissa puuta kuluu 60 % vähemmän kuin perinteisissä liima- ja massiivipuupalkeissa kevyt materiaali on taloudellisempi ja ekologisempi kuljettaa tehtaalta työmaalle Koskisen I-palkki on puupaarteista ja vaneriuumasta liimaamalla yhdistetty palkki. Sen valmistusaineena käytetään Koskisen tehtaan omaa sahatavaraa ja vaneria. Helppo työstää nopea rakentaa Koska I-palkki kantaa hyvin, läpivientien suunnittelu on joustavaa ja kantovälit saadaan pitkiksi. I-palkin työstäminen sekä reikien teko uumalevyyn sähkö- ja LVIläpivientejä varten onnistuu tavallisilla puutyökaluilla. Halutessasi voit tilata I-palkit tehtaaltamme valmiiksi rei itettyinä. Rakentamista jouduttaa myös I-palkkien nopea kiinnitys. Erillisiä kotelointeja ei tarvita, joten I-palkkirakenne voi olla myös esteettinen ratkaisu. Raaka-aineet Puupaarteissa lujuuslajiteltu kuusi tai mänty (yli 6 m palkki sormijatkettu) Uuma 12 mm paksua vaneria Kosteudenkestävä PUR-rakenneliima Koot Paarteet: 42 x 98 mm Korkeudet: 198, 223, 248, 296, 350, 419, 519 mm Palkin maksimipituus 12 m Palkkeja mahdollisuus saada myös erikoismitoin 3

Kevyt rakennusmateriaali on myös helpompi ja edullisempi kuljettaa tehtaalta tontille. Parasta asuinmukavuutta Ääntä vaimentavat rakennusmateriaalit vaikuttavat suoraan kotisi viihtyvyyteen.

4 Mahdollisuuksia talon täydeltä Testattu ja turvallinen Koskisen I-palkki soveltuu kantavaksi rakenteeksi talosi ala-, väli- ja yläpohjiin. Ratkaisu tarjoaa rakentajalle mahdollisuuksia, joita perinteisillä menetelmillä ei voida kustannustehokkaasti toteuttaa. I-palkilla saadaan kattotuoleilta säästyvä tila hyötykäyttöön, esim. autotalliin säilytystilaa suksiboksille. Rakenteella saavutetaan erittäin hyvät lujuusarvot ja pienet värähtelyarvot. Sama kantavuus saavutetaan pienemmällä materiaalimäärällä kuin kilpailevilla materiaaleilla. 4

I-palkilla saadaan kattotuoleilta säästyvä tila hyötykäyttöön, esim. autotalliin säilytystilaa suksiboksille.

5 Kevyt tukirakenne rakennuksen yläpohjaan mahdollistaa vinokatot. Mahdollistaa parvekkeiden rakentamisen ilman pilareita. Kaarevat muodot ja erikoiset rakenneratkaisut helposti toteutettavissa. Terassin "ylimenot" mahdollisia ilman perustuksien rakentamista. 5

Kaarevat muodot ja erikoiset rakenneratkaisut helposti

6 Ylivoimainen asennusnopeus! Kevyt I-palkki on helppo kuljettaa, työstää ja kiinnittää. Ylivoimaisen asennusnopeuden ansiosta aikaa säästyy ja rakennustyöt nopeutuvat. Kiinnitys Kiinnittämiseen tarvitset mahdollisesti palkkikengät ja kulmaraudat. Mitoitusohjelmamme määrittää lisätukien ja -jäykisteiden tarpeen. Erittäin isoissa huoneissa tai erikoiskohteissa tarvittavat lisäjäykisteet toimitamme tehtaalta valmiiksi mitoitettuina. Reiän etäisyys EC 5 mukaan Mitoitusohjelma suunnittellun avuksi Materiaalimäärän laskeminen on helppoa mitoitusohjelmalla, joka on ladattavissa veloituksetta internet-sivuiltamme Mitoitusohjelmalla lattiarakenteen optimointi sekä määräykset ja vaatimukset täyttävä rakenne on helppo määrittää. Rakennesuunnittelija tarkistaa mitat ja vastaa lopullisesta mitoituksesta. 6

Erittäin isoissa huoneissa tai erikoiskohteissa tarvittavat lisäjäykisteet toimitamme tehtaalta valmiiksi mitoitettuina.

7 Tekniset tiedot Kantavuus I-palkin pikavalintakäyrästö Yksiaukkoisen palkin maksimipituus Jänneväli (mm) K-jako (mm) Rakenteessa värähtely huomioitu ala- ja välipohjassa, taipumaraja L/300, g=0,5 ja q=2,0. Yläpohjassa taipumaraja L/300, g=1,0 ja q=2,2. Palkki ala- ja välipohjissa 98 paarteilla ja 12 mm koivuvanerilla. Yläpohjapalkissa yläpaarre pystysuunnassa. Laskelma tehty perinteisellä lattiarakenteella; lastulevy, harvalaudoitus ja I-palkki. 248 mm ap ja vp 296 mm ap ja vp 350 mm ap ja vp 419 mm yp 519 mm yp Rei itys Läpiviennit I-palkkiin voidaan tehdä erittäin joustavasti. Rakennesuunnittelijan tulee suunnitella palkin läpiviennit tapauskohtaisesti. Palkeissa sallitaan reiät 600 mm välein, mitta keskeltä keskelle. Reikien etäisyys oltava tuelta 600 mm (e) reiän keskelle. Reijät tehtävä uuman keskilinjalle. Alle 30 mm reikiä voi tehdä keskilinjasta poiketen. Suositellaan symmetristä reikää (ei teräviä kulmia). Palkkikorkeus ja maksimi reiän koko sekä lommahdustukisuositus. X e Reikä- ja tukiohjeistuksen lähdetiedot Koskisen Oy, ETA:n mukaisilla koestuksilla. Vastaava rakennesuunnittelija päättää kohteenmukaisen suunnittelun. d Palkin korkeus Reiän koko Lisä-/lommahdustuet (x) (d) tarvitaan jos kuorma yilittyy 198 mm 100 mm 15 kn 223 mm 130 mm 15 kn 248 mm 160 mm 15 kn 296 mm 200 mm 15 kn 350 mm 250 mm 15 kn 419 mm 300 mm 10 kn 519 mm 300 mm 10 kn Värähtely I-palkille on myönnetty VTT:n sertifikaatti Nro VTT-C Värähtelyt huomioitu RIL Puurakenteiden suunnitteluohje Eurokoodi EN Lattiarakenteessa värähtelytaajuus ei saa olla alle 9 Hz. Asiakaskohteessa mitatulla lattiarakenteella on saavutettu 20 Hz taso. 7

Yläpohjapalkissa yläpaarre pystysuunnassa. Laskelma tehty perinteisellä lattiarakenteella; lastulevy, harvalaudoitus ja I-palkki.

8 Omistautunut puulle Koskisen konserni Tehdastie 2, Järvelä Puh
