1 ivms-4200-asiakasohjelmisto Pika-aloitusopas

2 Luku 1 Pika-aloitus 1.1 Käyttäjän rekisteröinti ja sisäänkirjautuminen Kun käytät ensimmäisen kerran ivms-4200-asiakasohjelmistoa, pääkäyttäjä täytyy rekisteröidä sisäänkirjautumista varten. Käyttäjänimessä ei saa olla seuraavia merkkejä: / \ : *? <> Salasana ei saa olla tyhjä, ja sen pitää olla vähintään kuusi merkkiä pitkä. Kun avaat ivms-4200:n rekisteröitymisen jälkeen, voit kirjautua sisään asiakasohjelmistoon rekisteröidyllä käyttäjänimellä ja salasanalla. 1.2 Laitteen tuontiavustaja Noudata avustajan ohjeita ja tutustu tarjottuihin toimintoihin käymällä seuraavat vaiheet läpi. Vaihe 1: aloitusopas Avaa avustaja Help-valikossa. Käynnistä opas valitsemalla Configure Device and Record Schedule. 1

3 Vaihe 2: laitteiden lisääminen Verkkokamerat, videokoodaajien, digitaaliset ja verkkovideotallentimet sekä muut vastaavat laitteet täytyy lisätä asiakkaaseen etäkonfigurointia ja -hallintaa, kuten live-näkymää, toistoa ja hälytysasetuksia, varten. Voit lisätä laitteen seuraavasti: online-laitteiden lisääminen laitteiden lisääminen manuaalisesti laitteiden lisääminen IP-segmentin avulla laitteiden lisääminen IP-palvelimen avulla laitteiden lisääminen HiDDNS:n avulla. Online-laitteiden lisääminen Aktiiviset online-laitteet, jotka ovat asiakasohjelmiston kanssa samassa paikallisessa aliverkossa, näytetään luettelossa. Vaiheet: 1. Valitse luettelosta lisättävät laitteet. 2. Avaa laitteen valintaikkuna valitsemalla Add to Client. 3. Anna tarvittavat tiedot. Nickname: anna laitteelle haluamasi nimi. Address: anna laitteen IP-osoite. Laitteen IP-osoitteen saa automaattisesti tässä lisäystilassa. Port: anna laitteen portin numero. Oletusarvo on User Name: anna laitteen käyttäjän nimi. Oletusarvo on admin. Password: anna laitteen salasana. Oletusarvo on Vaihtoehtoisesti voit valita valintaruudun Export to Group, jolloin ryhmä luodaan laitteen nimen mukaan. Kaikki laitteen kanavat tuodaan oletusarvoisesti vastaavaan ryhmään. 5. Lisää laite valitsemalla Add. 2

4 Vaihe 3: tallennusaikataulun konfigurointi Videotiedostoja voi tallentaa kiintolevyasemiin, verkkokiintolevyasemiin, paikallisen laitteen SD/SDHC-kortteihin tai liitettyyn tallennuspalvelimeen. 1. Valitse Kameraryhmä-luettelosta kamera. 2. Ota paikallisen laitteen tallennus käyttöön valitsemalla valintaruutu Record Schedule. 3. Valitse avattavasta luettelosta tallennusaikataulumalli. 4. Määritä tallennusparametrit valitsemalla Advanced Settings. 5. Voit vaihtoehtoisesti kopioida tallennusaikatauluasetukset toiseen kameraan valitsemalla Copy to. 6. Tallenna asetukset valitsemalla Save. 3

5 Luku 2 Ohjauspaneeli ivms-4200 tarjoaa käyttäjäystävällisen käyttöliittymän ohjelmiston helppoa ja tehokasta käyttöä varten. Alla näkyy ohjelmiston pääohjauspaneeli: 2.1 Live-näkymä Napsauta ohjauspaneelissa Main View -kuvaketta. Päänäkymäsivu 4

6 1 Näkymäluettelo 2 Kameraluettelo 3 PTZ-ohjauspaneeli 4 Live-näkymän näyttöikkuna 5 Live-näkymän työkalupalkki 2.2 Tallennus Ennen aloittamista: Uutena asennetut tallennuslaitteet täytyy alustaa. Alusta valittu tallennuslaite siirtymällä laitteen etäkonfigurointisivulle, valitsemalla Storage->General, valitsemalla kiintolevyaseman tai SD/SDHC-kortin ja valitsemalla Format. Avaa tallennusaikataulusivu napsauttamalla ohjauspaneelissa tallennusaikataulun kuvaketta tai valitsemalla Tool->Record Schedule. Tallennusaikataulumallin konfigurointi Konfiguroi tallennusaikataulumalli suorittamalla seuraavat vaiheet: Jos avattavasta valikosta on valittu Template 01-08, aloita vaiheesta 1. Jos avattavasta valikosta on valittu Custom, aloita vaiheesta Siirry mallienhallinnan liittymään valitsemalla Edit. Valitse asetettava malli. Voit muokata mallin nimeä. 2. Aseta valitulle mallille aikataulu. keltainen. Viittaa normaaliin ajoitettuun tallennukseen. Ajoitusajan palkki on vihertävän Viittaa hälytystulo- tai liikkeentunnistustapauksen ajoitettuun tallennukseen. Ajoitusajan palkki on punainen. vihreä. Viittaa komennon käynnistämään ajoitettuun tallennukseen. Ajoitusajan palkki on Huomaa: Komennon käynnistämä tallennus on käytettävissä vain ATM-tapahtumissa, kun digitaalinen ATM-videotallennin on lisätty ivms-4200-ohjelmistoon. 5

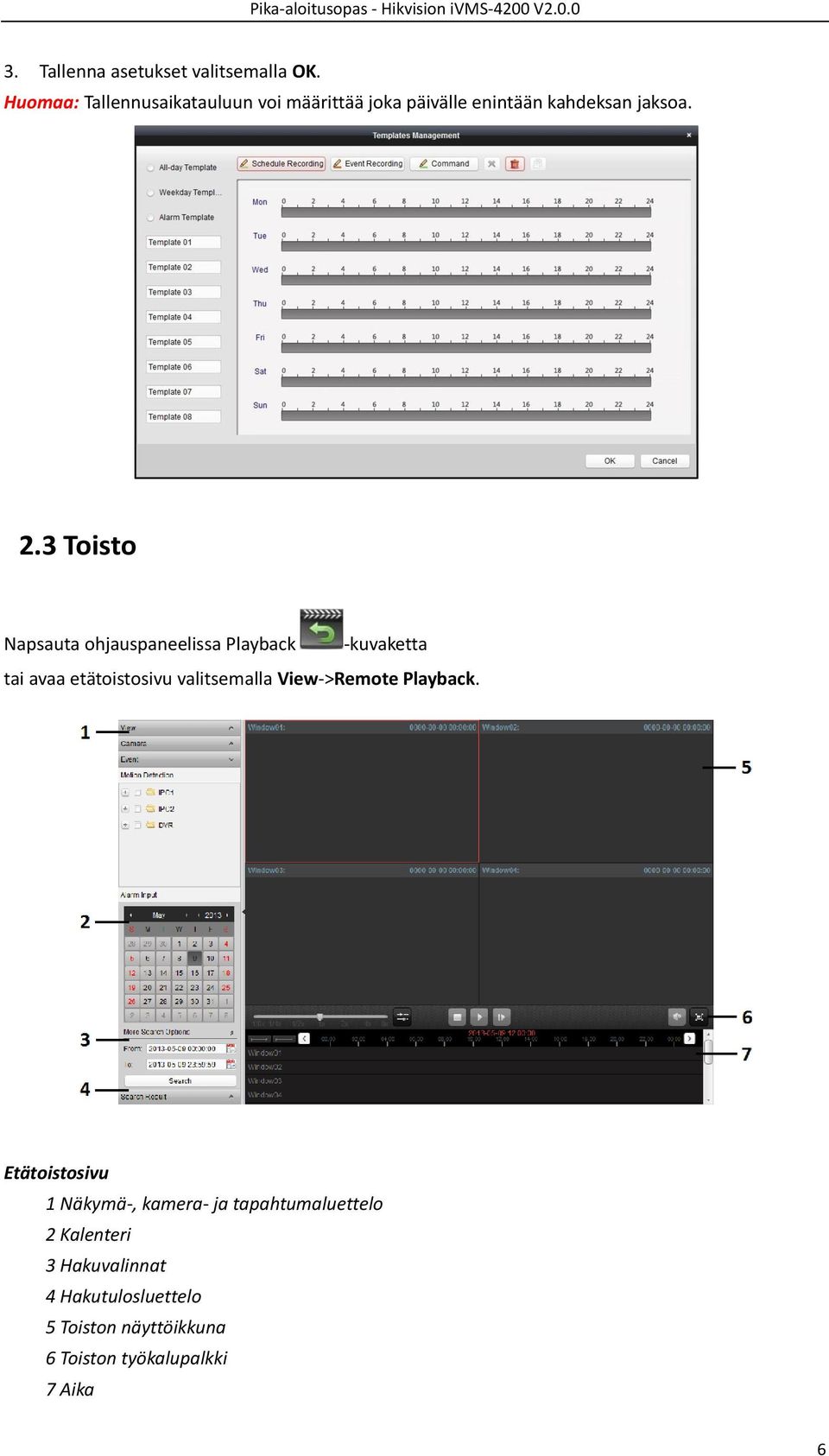

7 3. Tallenna asetukset valitsemalla OK. Huomaa: Tallennusaikatauluun voi määrittää joka päivälle enintään kahdeksan jaksoa. 2.3 Toisto Napsauta ohjauspaneelissa Playback -kuvaketta tai avaa etätoistosivu valitsemalla View->Remote Playback. Etätoistosivu 1 Näkymä-, kamera- ja tapahtumaluettelo 2 Kalenteri 3 Hakuvalinnat 4 Hakutulosluettelo 5 Toiston näyttöikkuna 6 Toiston työkalupalkki 7 Aika 6

8 Tähän liittyy kaksi eri toistotyyppiä: normaali toisto ja tapahtumatoisto. Normaali toisto: tallennustiedostoja voi hakea mukautetun näkymän tai kameran avulla normaalia toistoa varten. Normaalin toiston työkalupalkki: Normaalin toiston sivulla on käytettävissä seuraavat työkalupalkkipainikkeet: Asynkr./synkr. toisto Toista tallennustiedostoja synkronisesti/asynkronisesti napsauttamalla painiketta. Toiston lopetus Lopeta kaikkien kameroiden toisto. Toiston keskeytys/aloitus Keskeytä/aloita tallennustiedostojen toisto. Yksittäinen kuva Toista tallennustiedostoja kuva kuvalta. Äänenvoimakkuus Ota ääni käyttöön / poista ääni käytöstä ja säädä äänenvoimakkuutta. Koko näyttö Näytä videon toisto koko näytön tilassa. Poistu tilasta valitsemalla ESC. Tapahtumatoisto: Liikkeentunnistuksen tai hälytystulon käynnistämiä tallenteita voi etsiä tapahtumatoistoa varten. Tämä toiminto edellyttää liitetyn laitteen tukea. Tapahtumatoiston työkalupalkki: Tapahtumatoiston sivulla on käytettävissä seuraavat työkalupalkkipainikkeet: Toiston lopetus Lopeta kaikkien kanavien toisto. Toiston keskeytys/aloitus Keskeytä/aloita tallennustiedostojen toisto. Yksittäinen kuva Toista tallennustiedostoja kuva kuvalta. Edellinen tapahtuma Siirry edellisen tapahtuman toistoon. Seuraava tapahtuma Siirry seuraavan tapahtuman toistoon. Äänenvoimakkuus Ota ääni käyttöön / poista ääni käytöstä ja säädä äänenvoimakkuutta. Koko näyttö Näytä videon toisto koko näytön tilassa. Poistu tilasta valitsemalla ESC. 7

9 Luku 3 Verkkoselaus Vaiheet: 1. Anna ivms-4200-ohjelmistoa käyttävän tietokoneen IP-osoite verkkoselaimen osoitekenttään ja paina Enter-näppäintä. Sisäänkirjautumisikkuna aukeaa. 2. Anna ivms-4200:n käyttäjänimi ja salasana. 3. Voit myös tallentaa salasanan valitsemalla valintaruudun Remember password. 4. Valitse Login. Huomaa: Voit valita kieleksi kiinan tai englannin kirjautumisliittymän oikeassa yläkulmassa. Alla näkyy verkkoselaimen kotisivu sisäänkirjautumisen jälkeen. 8

10 Liite Tyypillinen käyttö Määritykset Asiakas Malli Käyttöjärjestelmä Käyttäjä Koodauslaite Ryhmä Kanava Tallennuspalvelin Stream media -palvelin Dekoodauslaite Live-näkymä Apunäytön esikatselu Toisto E-map Kohdealue Kohdepiste PTZ-ohjaus Lataus ivms-4200 Microsoft Windows 7/Windows 2008 (32/64-bittinen) Windows 2003/Windows XP(32-bittinen) Enintään 51 käyttäjää tuettu Enintään 256 koodauslaitetta tuettu Enintään 256 ryhmää tuettu Enintään 64 kanavaa voi tuoda jokaiseen ryhmään, enintään kanavaa voi tuoda kaikille ryhmille Enintään 16 tallennuspalvelinta tuettu Enintään 16 stream media -palvelinta tuettu Enintään 64 dekoodauslaitetta tuettu Enintään 64 kanavan yhtäaikainen live-näkymä tuettu Enintään 3 apunäyttöä tuettu esikatselua varten Enintään 16 kanavan yhtäaikainen toisto tuettu, enintään 16 kanavan synkroninen toisto tuettu Enintään 256 E-map-karttaa voi lisätä Enintään 255 kohdealuetta voi lisätä Enintään 64 kameran kohdepistettä voi lisätä, enintään 64 hälytystulon kohdepistettä voi lisätä Enintään 256 esiasetusta / 1 mallin / 16 mallia voi lisätä, jokainen vartiokierros tukee enintään 32 esiasetusta Enintään 16 kanavan yhtäaikainen lataus tuettu Tallennuspalvelin Käyttäjä Enintään 32 käyttäjää tuettu 9

11 Stream media -palvelin Tallennuksen suorituskyky Tilausvideon suorituskyky ivms-4200-asiakas Tulo-/lähtöstream Enintään 64 kanavan x 2 Mbps tuettu yhtäaikaisesti Enintään 64 kanavan x 2 Mbps tuettu yhtäaikaisesti Tallennuspalvelimeen voi liittää rajattoman määrän ivms-4200-asiakkaita. Enintään 64 kanavan tulovideostream tuettu, enintään 200 kanavan lähtövideostream tuettu Suositellut konfiguraatiot Live-näkymäkanavaa varten tuettujen käyttöjen maksimimäärä Tietokone Keskusyksikkö: Keskusyksikkö: Keskusyksikkö: Keskusyksikkö: Keskusyksikkö: Konfiguraatio Intel Core Intel Core AMD Phenom II X4 Intel Core 2 Quad Intel Core 2 Duo Bittinopeus (yksittäinen ennustekuva) i7-3770k 3,50 GHz Muisti: 4 Gt Grafiikkakortti: AMD Radeon HD sarja Käyttöjärjestelmä: Windows 7 i5-2320k 3,00 GHz Muisti: 4 Gt Grafiikkakortti: NVIDIA GeForce GT 430 Käyttöjärjestelmä: Windows ,40 GHZ Muisti: 4 Gt Grafiikkakortti: ATI Radeon HD sarja Käyttöjärjestelmä: Windows XP SP3 Q8200 2,33 GHZ Muisti: 4 Gt Grafiikkakortti: NVIDIA GeForce 9600GT Käyttöjärjestelmä: Windows XP SP3 E8400 3,00 GHZ Muisti: 2 Gt Grafiikkakortti: ATI Radeon HD sarja Käyttöjärjestelmä: Windows XP SP3 (32-bittinen) (32-bittinen) (352*288)*768 K* (640*480)*1,5 M* (704*576)*2 M* (960*576)*2 M* (1280*720)*6 M* (1280*960)*6 M* (1600*1200)*8 M* (1920*1080)*9 M* (2048*1536)*13 M* (2560*1920)*7 M* Huomaa: Edellä suositellut parametrit ovat vain viitteellisiä. 10

12 ivms-4500 Mobiiliasiakasohjelmisto Pika-aloitusopas 11

13 Luku 1 Johdanto 1.1 Yleiskatsaus ivms-4500-mobiiliasiakasohjelmistoa voi käyttää live-videon etätarkkailuun digitaalisesta videotallentimesta, verkkovideotallentimesta, verkkokamerasta, kääntöpääkamerasta ja digitaalisesti videopalvelimesta langattoman verkon kautta, tallennustiedostojen toistoon, hälytystulon ohjaukseen ja PTZ-ohjaukseen. Kun ohjelmisto on asennettu puhelimeen, edustalaitteeseen voi kirjautua Wi-Fi-tai 3G-yhteyden kautta. Jos laitteelle ei ole julkista IP-osoitetta, sitä voi käyttää dynaamisen toimialuenimen avulla tai yhdistämällä portit reitittimen julkiseen IP-osoitteeseen. Huomaa: 1. Puhelimen täytyy tukea Wi-Fi- tai 3G-käyttöpalvelua. 2. Asiakasohjelmiston käytöstä saattaa syntyä verkkoliikennemaksuja. Tarkista asia paikalliselta palveluntarjoajalta. 12

14 Luku 2 Ohjelmiston käyttö Kun ohjelmisto on asennettu onnistuneesti, käynnistä ohjelmisto napsauttamalla -kuvaketta. Ohjelmistossa on neljä päätoimintoa: live-näkymä, etätoisto, laitehallinta ja konfigurointi. Aktivoi päävalikko valitsemalla. Päävalikon kuvaus Valikko Live-näkymä Etätoisto Laitteet Konfiguraatio Kuvaukset Live-näkymä, PTZ-ohjaus, hälytystulojen hallinta jne. Tallennustiedostojen etätoisto. Laiteluettelon näyttö, laitteen lisäys/poisto/muokkaus, laitetietojen näyttö jne. Salasanasuojauksen konfigurointi, ohjelmistopäivitys ja sähköpostipalaute. Ohjelmiston versiotietojen näyttö, pikakäyttöohje ja pääominaisuudet. 13

15 Luku 3 Laitehallinta Lisää ensin laite, joka tukee kaikkia toimintoja, kuten live-näkymää, toistoa ja laitehallintaa. 1. Siirry laitehallinnan liittymään valitsemalla ja. 2. Lisää uusi laite valitsemalla. 3. Muokkaa laitteen nimeä Alias-kentässä. 4. Valitse laitteen tallennustilaksi HiDDNS, IP/toimialue tai IP-palvelin valitsemalla Register Mode ja konfiguroi vastaavat asetukset. HiDDNS: Kun laite on rekisteröity HiDDNS-palvelimessa, anna palvelimeen rekisteröity HiDDNS-palvelimen osoite ja laitteen toimialueen nimi. IP/toimialue: voit käyttää laitetta kiinteän IP-osoitteen tai toimialueen nimen kautta. Muokkaa IP-osoitetta tai toimialueen osoitetta ja laitteen porttia. IP-palvelin: voit käyttää laitetta IP-palvelimen kautta. Määritä IP-palvelimen osoite ja laitetunnus, joka on laitteen nimi tai sarjanumero. 5. Anna sisäänkirjautumisessa käytettävä käyttäjänimi ja salasana lisättävää laitetta varten. 6. Vahvista asetukset valitsemalla. Palaa laitehallinnan liittymään valitsemalla. Onnistuneesti lisätty uusi laite näkyy laitehallinnan liittymässä. 14

16 Luku 4 Live-näkymä Kun laite on lisätty onnistuneesti, voit katsoa live-videota laitteista, hallita laitteen hälytystuloa ja ohjata PTZ-liikettä. Kuvakkeiden kuvaus: Kuvakkeet Kuvaukset Kuvakkeet Kuvaukset / Valitun live-näkymäikkunan kuvan kaappaus Kuvanlaadun asetus: selkeä, tasapainoinen, sujuva tai mukautettu Kaksisuuntaisen äänen aloitus/lopetus / PTZ-ohjaus Live-näkymien lopetus Hälytystulon hallinnan käyttöönotto/käytöstäpoisto / Mykistys / ääni käytössä Digitaalinen zoom Live-näkymän käynnistys Vaiheet: 1. Näytä lisättyjen laitteiden luettelo valitsemalla. Näytä kaikki laitesolmun alatason kamerat napsauttamalla laitesolmua. 2. Valitse kaikki laitekohdan alla olevat kamerat valitsemalla -valintaruutu tai valitse tietty kamera valitsemalla -valintaruutu. 3. Käynnistä valittujen kameroiden live-näkymä valitsemalla. Voit myös palata live-view-liittymään valitsemalla. Kaappaus Valitse live-näkymätilassa live-näkymäikkuna ja kaappaa kuva valitsemalla. PTZ-ohjaus Valitse live-näkymätilassa toistoikkuna ja aktivoi PTZ-ohjauspaneeli valitsemalla, jolloin -kuvake muuttuu -kuvakkeeksi. 15

17 Luku 5 Toisto Voit hakea lisätystä laitteesta tallennettuja videotiedostoja toistoa varten. Toiston aloitus Vaiheet: 1. Siirry etätoistoliittymään valitsemalla ja. 2. Näytä lisättyjen laitteiden luettelo valitsemalla. 3. Määritä hakuehdot asettamalla alku- ja loppuaika From- ja To-kentässä. 4. Näytä kaikki laitesolmun alatason kamerat napsauttamalla laitesolmua. 5. Valitse kamera toistoa varten valitsemalla -valintaruutu kamerakohteessa. 6. Aloita toisto valitsemalla. 7. Voit säätää toistoaikaa liu'uttamalla aikapalkin osoitinta. 8. Voit myös keskeyttää toiston valitsemalla. Aika Kaappaus Keskeyt Ääni Digitaalinen Digitaalinen zoom Toiston lopetus ys zoom Voit käyttää osittaista digitaalista zoomausta videotiedostojen toiston aikana. Valitse ja levitä kahta sormea lähentääksesi videota tai vedä sormia yhteen loitontaaksesi videota. Kaappaus Voit kaapata toiston aikana toistoikkunan kuvia valitsemalla. Huomaa: Kaapatut kuvat tallennetaan oletusarvoisesti iphonen kuvakansioon. Voit tarkastella tai poistaa kuvia siirtymällä kansioon hakemiston kautta. 16
