lpv Martinlaakson koulun peruskorjaus ja laajennus Martinlaaksontíe, Vantaa Arkkitehtitoimisto Lehto Peltonen Valkama Oy

Transkriptio

1 2 Arkkitehtitoimisto Lehto Peltonen Valkama Oy Pääsuunnittelijat: Tarmo Peltonen, Arto Aho Projektiarkkitehdit: Juho Leskelä, Tarja Lehto Laajuus: bruttoala brm 2, peruskorjaus 9406 kem 2, laajennus 914 kem 2 Tietomallinnus Senaatin tietomallivaatimuksia soveltaen Kustannusarvio: 20,04 M alv 0% Tilaaja: Vantaan kaupunki / tilakeskuksen hankesuunnittelupäällikkö Jukka Hagelberg Martinlaakson koulun on suunnitellut arkkitehti Arno Savela, ja se on rakennettu vuonna 1972 arkkitehtikilpailun voittaneen ehdotuksen pohjalta. Rakennus on uuden rationalistisen luvun peruskouluarkkitehtuurin merkittävimpiä edustajia Suomessa. Rakennus päätettiin säilyttää, ja peruskorjauksella palautetaan rakennuksen alkuperäistä luonnetta ja laajennetaan rakennusta kilpailuehdotuksen hengessä. Rakennuksen vaipan sandwich -betonielementtinen ulkokuori ja lämmöneristeet sekä kaikki yläpohjan lämmön ja vedeneristeet uusittiin. Suurin osa maanvaraisista alapohjista purettiin ja rakennettiin uudelleen. Rakennus on suunniteltu kokonaan tietomallina. Myös tilasuunnittelu ja kiintokalustesuunnittelu tehtiin tietomallintamalla. Tällä tavalla voitiin havainnollistaa suunnitteluaikana, että rakennuksen sisäarkkitehtuuri on sopusoinnussa alkuperäisen ilmeen kanssa. Tietomalli laadittiin Vantaan kaupungin vanhojen työpiirustusten pohjalta laatimien dwg -tiedostojen perusteella. Rakennuksen selkeä ja systemaattinen arkkitehtuuri helpotti huomattavasti mallin laatimista. Ulkoseinäelementtien suunnitelua varten julkisivuista tehtiin tarkemittaus laserkeilausmenettelyllä. Valokuvia rakennukseta v Tietomallinäkymä iltakäytön sisäänkäynnistä Koko rakennus mallinnettiin jo L1 -vaiheessa, jotta korjausten kustannusarvion oikeellisuus voitiin varmistaa riittävän aikaisessa vaiheessa.

2 30 Valokuvia koulun valmistumisvaiheessa 2012 maaliskuussa. Rakennus valmistui toukokuussa 2012.

3 6 4 Lam A0 A1 Al H4 HY3 2 VS KPT PaK SA1 a b d c VT1 VT YK1 6 L LK3 KK Ta 4 Kuvataide-a DET-a 1 : 0 Kuvataide-b DET-b 1 : 0 Kuvataide-d DET-d 1 : 0 NCS S 4010-G30Y VEL Ocean Grey LuT3 VIT AK11 AK81 AK4 3K 3K 3K 3K NCS S 4010-G30Y VEL Ocean Grey 900 SA1 KPT PaK 900 ~ TT800 Al* Kuvataide-c DET-c 1 : 0 Lo4 JK (SU) L LK3 TL La2 JK (SU) Vetok. La2L NCS S 4010-G30Y VEL Ocean Grey YK1 KK Ta Lam Lam. A0 AV1 Al JK (SU) TT700 H4 Al A1 La7 043 Kuvataide - varasto a DET-a-2 1 : Kuvataide - varasto c DET-2 1 : _ Kuvaamataito Mitat Pinnat ja värit (ALUSTAVA) Model Kuvaus l k s Tunnus Lkm, Sisuste (KS) Materiaali (KS) Sokkeli Etulevyt / Ovet Rungot / Tasot Huom: KUVAAMATAITO KK Korkea kaappi Ta 1 Ta Tankokaappi + 2 ylähyllyä. Lukittava L Korkeapainelaminaatti Korkea kaappi / 2 ovea Hyllykaappi, lukittava. L Korkeapainelaminaatti KPT käsipyyheteline (none) (none) LuT3 Luokan tauluyhdistelmä (none) (none) OPE-Ku Piirustuksen mukaan L Korkeapainelaminaatti RST NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey vis PaK paperikori kromattu / EuroHela (none) (none) Al 1 Al Allaskaappi. Jätevaunu - 3 jäteastiaa. Lankahylly. KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Al* 1 Al Allaskaappi. Jätevaunu - 3 jäteastiaa. Lankahylly. KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Pohjalevyssa avattava osa kipsinerotuskaivon huoltoa varten Hyllykaappi, lukittava. KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey La2 1 La2 4 samankorkuista laatikkoa päällekkäin KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey La2L 1 La2L 4 samankorkuista laatikkoa päällekkäin. Lukittava KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Lo4 1 Lo4 Pystylokerikko / Välilevyt 2mm reikälevy RST KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Seinäkaappi tiankuivauskaappi KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä L LK3 1 LK3 Liesituuletinkaappi. Kiinteät hyllyt. KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä Tak18 Taulunaluskaappi Piirustuksen mukaan Piirustuksen mukaan NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Ti 1S 1 (none) KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 00-N, harmaa TiL (none) KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 00-N, harmaa 1+1/2 TT800 Työtaso (none) L Korkeapainelaminaatti NCS S 00-N, harmaa VIT Piirustuksen mukaan Piirustuksen mukaan NCS S 00-N, harmaa NCS S 4010-G30Y VEL Ocean Grey YK Hyllykaappi, lukittava. L Korkeapainelaminaatti Hyllykaappi, lukittava. L Korkeapainelaminaatti UUNITILA Pöydän jalka 1 (none) RST RST AT/Er Allaspöytä erotuskaivolla 1 (none) RST Lam 1 00 Rakennusselostuksen mukaan 00 Rakennusselostuksen mukaan Lam Rakennusselostuksen mukaan 00 Rakennusselostuksen mukaan Al 1 Hyllykaappi, lukittava. KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey H4 1 H4 Kulmakaappikaruselli KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey TT600 Työtaso (none) RST RST VARASTO A0 Märkäpiirustuslaatikosto A AV1 1 AV1 Piirustusten kuivaushylly, lankahyllyt KL Korkeapainelaminaatti / kalusteiden kaikki levymateriaali kosteudenkestävää levyä NCS S 00-N, harmaa NCS S 00-N, harmaa A1 Piirustuslaatikosto A La7 3 La7 Piirustuslaatikosto. Siirrettävät välijakajat. L Korkeapainelaminaatti NCS S 1070-Y10R keltainen NCS S 1070-Y10R keltainen NCS S 1070-Y10R keltainen HY3 Seinäkiinnitteinen järjestelmähylly Lam/La 1 (none) L Korkeapainelaminaatti n Lam Rakennusselostuksen mukaan 00 Rakennusselostuksen mukaan Korkea kaappi / 2 ovea Hyllykaappi, lukittava. L Korkeapainelaminaatti NCS S 4010-G30Y VEL Ocean Grey NCS S 4010-G30Y VEL Ocean Grey Korkea kaappi / 2 ovea Hyllykaappi, lukittava. L Korkeapainelaminaatti NCS S 1070-Y10R keltainen NCS S 1070-Y10R keltainen NCS S 1070-Y10R keltainen TT700 Työtaso (none) L Korkeapainelaminaatti Hyllykaappi, lukittava. L Korkeapainelaminaatti NCS S 1070-Y10R keltainen NCS S 1070-Y10R keltainen Grand total: HY3 Lam/Lan kaupunginosa / kylä kortteli / tila tontti / Rno viranomaisten merkintöjä rakennustoimenpide piirustuslaji PERUORJAUS JA LAAJENNUS Työpiirustus rakennuksen numero / rakennusten numerot / rakennustunnus / rakennustunnukset piirustuksen sisältö A R K K I T E H T I T O I M I S T O L E H T O P E L T O N E N V A L K A M A O Y P U R S I M I E H E N K A T U 2 6 B H E L S I N K I P U H : FA X : E-M A I L : HELSINKI@L P V.F I suunnittelija päiväys Arto Aho, Tarmo Peltonen Tekijänoikeus Arkkitehtitoimisto Lehto Peltonen Valkama Oy. Tämän aineiston tai sen jonkin osan kopioiminen tai jäljentäminen valokopioimalla, digitoimalla, tietojärjestelmään tai tietokantaan tallentamalla taikka mitä tahansa muuta tallennus- tai jäljentämistapaa käyttäen, samoin kuin aineiston tai sen osan myyminen, vuokraaminen, lainaaminen ja muu levittäminen tai aineiston välittäminen tietoverkon välityksin on sallittu vain Arkkitehtitoimisto Lehto Peltonen Valkama Oy :n antaman etukäteisen kirjallisen luvan nojalla ja luvan mukaiseen käyttötarkoitukseen. Aineiston luvattomasta käytöstä seuraa tekijänoikeuslain (404/1961) mukainen vahingonkorvausvelvollisuus ja rangaistusvastuu. LVP-v juokseva numero mittakaava suunnitteluala piirustusnumero muutos tiedosto A B C Martinlaakson koulun peruskorjaus ja laajennus Suunnittelun aikana tietomallia hyödynnettiin monipuolisesti. Tilojen toimivuutta, valaistusolosuhteita ja kalustettavuutta tutkittiin ja havainnollistettiin tietomallin avulla, ja erikoissuunnittelijoille voitiin toimittaa tarvittavista kohdista leikkauksia rakenteiden ja LVIS -tekniikan reittien suunnittelua varten. Koska peruskorjauksen laajuus ja korjausaste ovat merkittävän suuret, suunnitelmista tehtiin jo L1 -vaiheessa tietomalliin perustuva määrä- ja kustannuslaskenta. Kuvat tällä sivulla toteutussuunniteluvaiheen leikkaus- ja mallitilasuunnitelmista. Lam. valopöytä TT AT/Er Lam. a B B UUNI TI LA VARASTO m² 21 m² Lam/Lan LuT3 Tak18 Tak18 Tak18 LVP-v Desk Top Lino - Charcoal OPE-Kuvis 310 TT800 VIT 042 KUVAAMATAI TO 114 m² TiL 1+1/2 Vetok. B B Kuvataide 1 : 0 ARK Kustannuslaskentaa varten arkkitehdin tietomallista tuotettiin purkupiirustussarja, jossa näkyivät eriteltyinä mm. ulkoseinien ja ylä- ja alapohjien purettavat osat. Tietomallinnus mahdollisti myös määräluetteloiden tuottamisen purettavista rakennusosista kustannuslaskijalle. Vantaan kaupungin omana työnä tekemä kustannuslaskenta osoitti, että korjaus tulee pysymään budjetin rajoissa. Urakkalaskennassa rakennusurakan tarjoukset alittivat kustannusarviot.

4 27 Tietomallin käyttötilanteita: tietomallinäkymiä purkutöiden jälkeisestä tilanteesta ja luonnossuunnitelmasta, tietomallinäkymä ja pohjapiirustus aulatiloista.

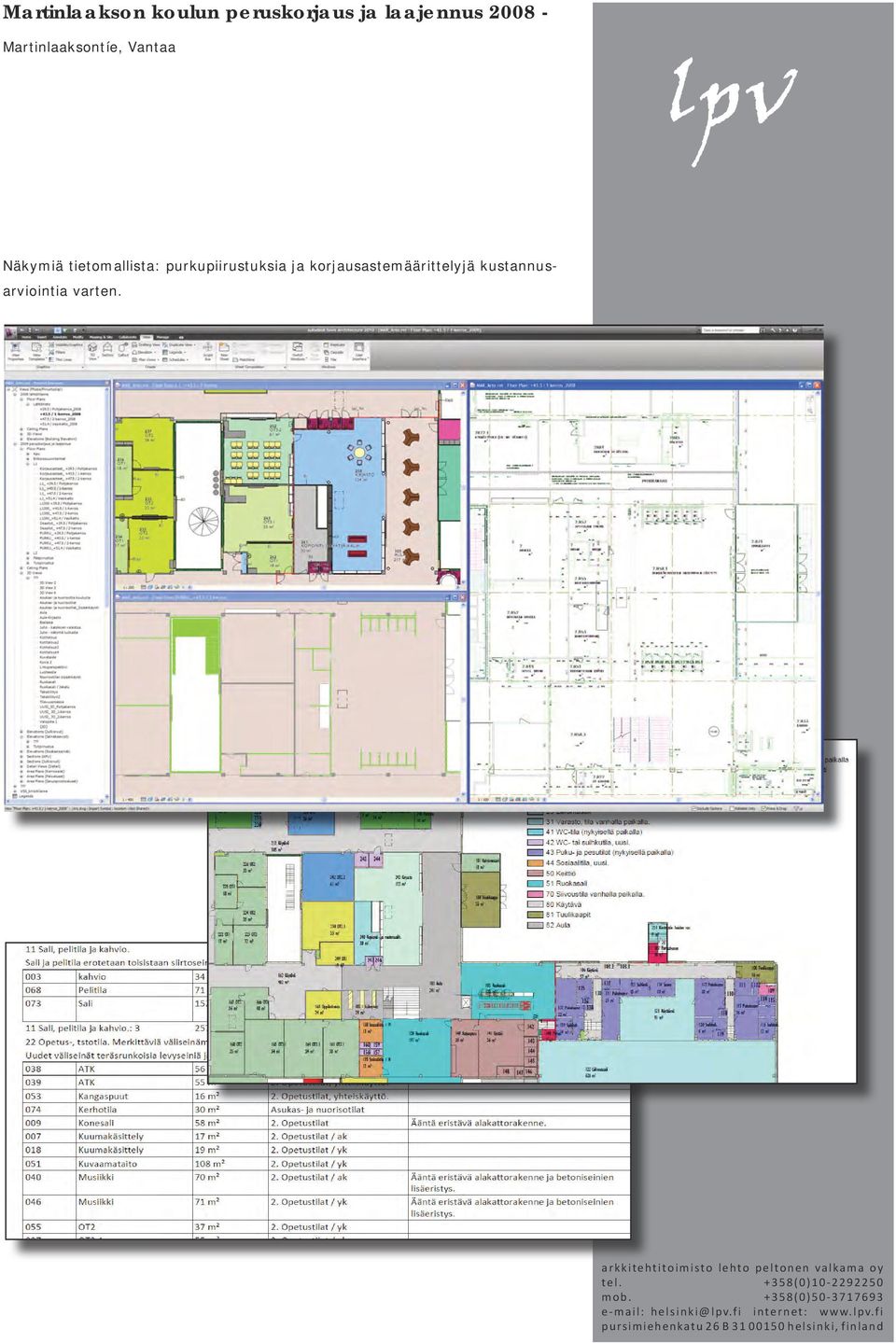

5 28 Näkymiä tietomallista: purkupiirustuksia ja korjausastemäärittelyjä kustannusarviointia varten.
