1 Energiamittarit ja mittausjärjestelmät Kiinteistöt rakennukset, kauppakeskukset, tehdaskiinteistöt, sairaalat, pysäköintitilat... Teollisuus ja prosessit laitteiden, tuotantolinjojen ja prosessien tehonvalvonta, vesilaitokset, energianjakelu... Yksittäismittauksesta kokonaisratkaisuun. Yksi- ja kolmivaihejärjestelmät. Helppo liitettävyys: ethernet, RS232, RS485, USB sekä lanka ja langaton siirto ml. GSM/ GPRS/3G. PC-ohjelmistot valvontaan ja raportointiin. Edullinen ratkaisu. Liikenne rautatiet, lentokentät, satamat, liikenteenohjaus... IT ja tietoliikenne IT-tilat ja -laitteet, tiedonsiirtosovellukset...

2 Energiamittarit ja- järjestelmät Energiankulutuksen tehokkaaseen valvontaan Energiankulutusta on yhä tärkeämpää valvoa ja säätää mahdollisimman tehokkaasti, siksi LOVATO Electric esittelee uuden malliston energiamittareita yksi- ja kolmivaihejärjestelmiin. Yhteensopivien laajennusmoduulien ja datakeskittimen ansiosta LOVATO Electric energiamittarit saadaan liitettyä yleisimpiin tiedonsiirtoväyliin (USB, RS232, RS485 ja Ethernet). Yksittäisestä kohteesta kokonaisjärjestelmään Esimerkkitapaus: kiinteistön energianmittaus WONDERWARE ja LOVATO ohjelmistot Energian valvontakeskus Ethernet-verkko Sähkökaapeli Impulssisignaaliverkko Datakeskitin Digitaalinen enrgiamittari Digitaalinen monitoimimittari KOHDE YHTEISTILAT VARASTO Ethernet OSASTO 1. OSASTO 2. VARASTO Muuntamo 2

3 Mekaaniset energiamittarit DME M100 Suurin virta 32 A Näyttö 6+1 numeroa Leveys 1 moduuli DME M100 T1 Sama kuin DME M100, mutta sisältää staattisen impulssilähdön. Digitaaliset energiamittarit DME D100 T1 Suurin virta 40 A Taustavalaistu LCD, 5+1 numeroa 1 staattinen impulssilähtö Leveys 1 moduuli DME D100 T1 MID DME D120 T1 Suurin virta 63 A Taustavalaistu LCD, 6+1 numeroa Monitoimimittaukset 1 toimintapainike 1 ohjelmoitava staattinen lähtö Leveys 2 moduulia DME D120 T1 MID DME D110 T1 Suurin virta 40 A Taustavalaistu LCD, 5+1 numeroa Monitoimimittaukset 1 toimintapainike 1 ohjelmoitava staattinen lähtö Leveys 1 moduuli DME D120 T1 MID Digitaaliset energiamittarit DME D300 T2 Suurin virta 63 A Taustavalaistu LCD, 6+1 numeroa Monitoimimittaukset 1 toimintapainike Yö/päiväsähkökytkin (2 tariffia) 2 ohjelmoitavaa staattista lähtöä Leveys 4 moduulia DME D300 T2 MID DME D310 T2 Suurin virta /5 A Virtaliitäntä virtamuuntajalla Taustavalaistu LCD (128x80 pikseliä) Monitoimimittaukset 3 toimintapainiketta Yö/päiväsähkökytkin (2 tariffia) 2 ohjelmoitavaa staattista lähtöä Laajennettavissa moduuleilla Leveys 4 moduulia DME D310 T2 MID NÄYTÖN TYYPPI Mekaaninen Digitaalinen Liitäntä Yksivaiheinen Kolmivaiheinen Kolmivaiheinen + nolla Suurin virta Suora liitäntä 32 A asti Suora liitäntä 40 A asti Suora liitäntä 63 A asti Virtamuuntajalla (/5 A) Tulot/Lähdöt Staattiset lähdöt Ohjelmoitavat staattiset lähdöt Tariffinvalintatulo Laajennettavissa Näyttö ja painikkeet Mekaaninen näyttö Nestekidenäyttö Toimintapainikkeet MID-sertifikaatti MID-sertifikaatti (Direktiivi 2004/22/EC) varmistaa, että energiamittari on suunniteltu ja valmistettu tekemään mittaukset luotettavasti ja tarkasti. LOVATO Electric tuotteet on sertifioitu moduulin B (tyyppikoestus) ja moduulin D (tuotannon yhteensopivuus) mukaisesti IMQ-laadunvalvontajärjestön autorisoiman laitoksen toimesta. 3

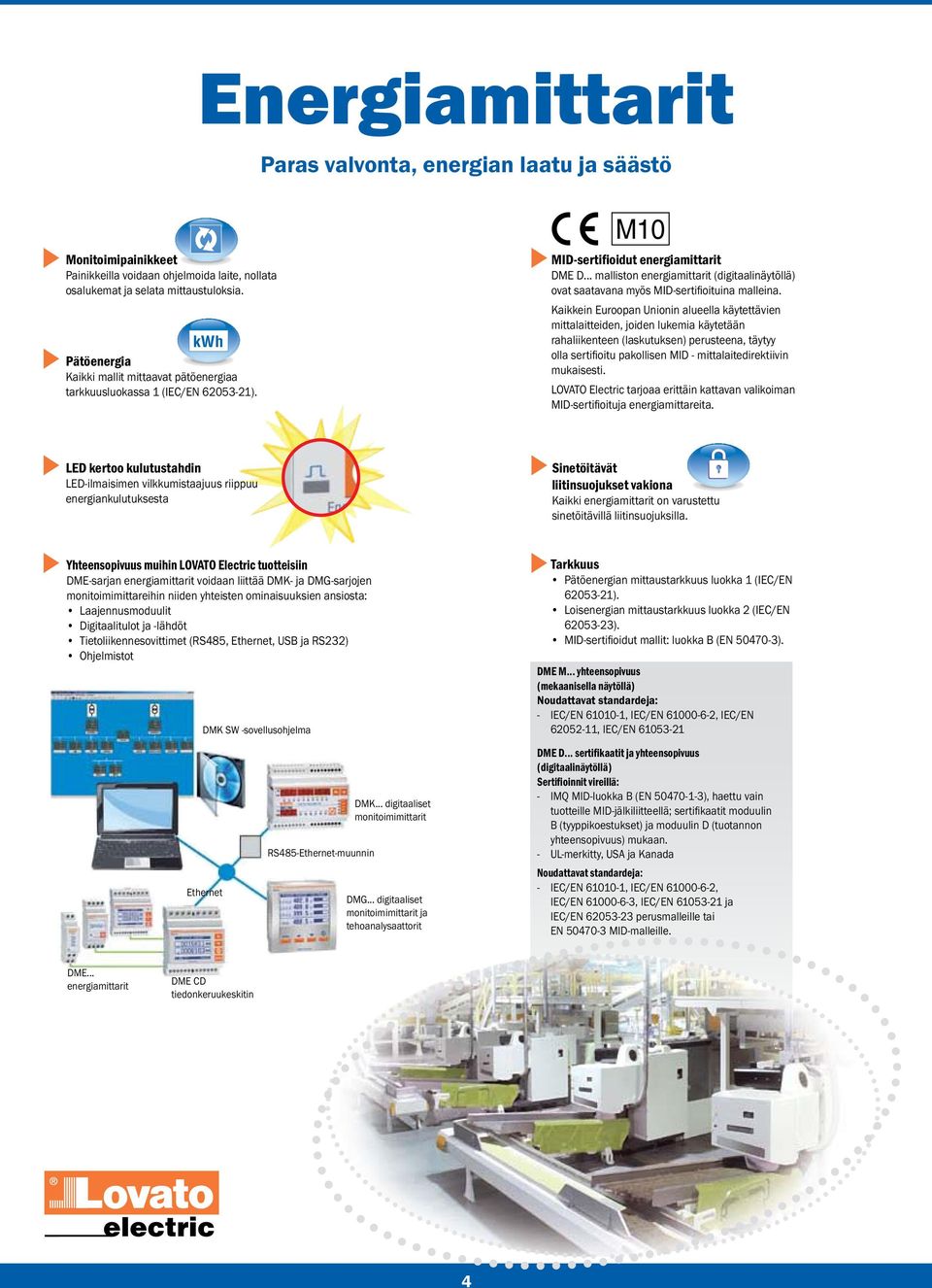

4 Energiamittarit Paras valvonta, energian laatu ja säästö Monitoimipainikkeet Painikkeilla voidaan ohjelmoida laite, nollata osalukemat ja selata mittaustuloksia. kwh Pätöenergia Kaikki mallit mittaavat pätöenergiaa tarkkuusluokassa 1 (IEC/EN ). M10 MID-sertifioidut energiamittarit DME D... malliston energiamittarit (digitaalinäytöllä) ovat saatavana myös MID-sertifioituina malleina. Kaikkein Euroopan Unionin alueella käytettävien mittalaitteiden, joiden lukemia käytetään rahaliikenteen (laskutuksen) perusteena, täytyy olla sertifioitu pakollisen MID - mittalaitedirektiivin mukaisesti. LOVATO Electric tarjoaa erittäin kattavan valikoiman MID-sertifioituja energiamittareita. LED kertoo kulutustahdin LED-ilmaisimen vilkkumistaajuus riippuu energiankulutuksesta Sinetöitävät liitinsuojukset vakiona Kaikki energiamittarit on varustettu sinetöitävillä liitinsuojuksilla. Yhteensopivuus muihin LOVATO Electric tuotteisiin DME-sarjan energiamittarit voidaan liittää DMK- ja DMG-sarjojen monitoimimittareihin niiden yhteisten ominaisuuksien ansiosta: Laajennusmoduulit Digitaalitulot ja -lähdöt Tietoliikennesovittimet (RS485, Ethernet, USB ja RS232) Ohjelmistot DMK SW -sovellusohjelma Ethernet RS485-Ethernet-muunnin DMK... digitaaliset monitoimimittarit DMG... digitaaliset monitoimimittarit ja tehoanalysaattorit Tarkkuus Pätöenergian mittaustarkkuus luokka 1 (IEC/EN ). Loisenergian mittaustarkkuus luokka 2 (IEC/EN ). MID-sertifioidut mallit: luokka B (EN ). DME M... yhteensopivuus (mekaanisella näytöllä) Noudattavat standardeja: - IEC/EN , IEC/EN , IEC/EN , IEC/EN DME D... sertifikaatit ja yhteensopivuus (digitaalinäytöllä) Sertifioinnit vireillä: - IMQ MID-luokka B (EN ), haettu vain tuotteille MID-jälkiliitteellä; sertifikaatit moduulin B (tyyppikoestukset) ja moduulin D (tuotannon yhteensopivuus) mukaan. - UL-merkitty, USA ja Kanada Noudattavat standardeja: - IEC/EN , IEC/EN , IEC/EN , IEC/EN ja IEC/EN perusmalleille tai EN MID-malleille. DME... energiamittarit DME CD tiedonkeruukeskitin 4

5 Mekaaniset energiamittarit Digitaaliset energiamittarit Mittari 6+1 numeron näytöllä Aktiivinen mittarilukema välillä ,9 kw. Mekaaninen energiamittari säilyttää kulutuslukeman myös kun käyttöjännite katkaistaan. Kompakti kotelo Laitteet on sijoitettu DIN-standardin moduulikoteloon, leveys 1 moduuli (17,5 mm). Suurin virta 32 A. DME M100 T1 DME M100 Suuri virta Nimellisvirta 40 A (suora liitäntä) on yksimoduulisten (leveys 17,5 mm) digitaalisten mittareiden suurin kokoluokassaan. V-A-Hz kwh-p.f. DME D120 T1 DME D110 T1 DME D100 T1 Monitoimimittaukset Mallit DME D1000 T1 ja DME D210 T1 mittaavat jännitettä, virtaa, taajuutta, pätö-lois-näennäistehoa, pätö-loisenergiaa (kokonaisja osalukemat) ja tehokerrointa. Nestekidenäyttö Kuvakenäyttö valkoisella taustavalolla näkyy tarkasti myös huonosti valaistuissa kohteissa. Digitaaliset energiamittarit Optinen liitäntä Sovitus mallin DME D310 T2 ja laajennusmoduulien välillä on toteutettu infrapunasäteellä. Erikoisliitokset pitävät laajennusmoduulit tukevasti kiinni energiamittarissa. Laajennusmoduulit mallille DME D310 T2 DME D310 T2 energiamittariin voidaan lisätä toimintoja moduuleilla: Digitaaliset tulot ja lähdöt, staattiset ja releet Tiedonsiirtosovittimet USB, RS232, RS485 ja Ethernet Tiedontallennus kello-kalenterilla (RTC) tapahtumille. DME D310 T2 Enimmillään 3 laajennusmoduulia Jopa 3 EXM.. laajennusmoduulia voidaan liittää DME D310 T2 -mittariin, ne tarjoavat: Tiedonsiirron Hälytysten, signaalien ja tariffien hallinnan Tapahtumien tallennukseen aikaleimalla USB-sovitin Laajennusmoduuli EXM tarjoaa helpon tavan liittää mittari nopeasti mihin tahansa USB-väylällä varustettuun tietokoneeseen tietojen käsittelyä ja laitteen ohjelmointia varten. Muistimoduuli kalenteri-kellolla Aikaleimattujen tapahtumien ja hälytysten tallentamiseen. DME D310 T2 12 Apr Ethernet-sovitin EXM laajennusmoduulilla, DME D310 T2 -energiamittari voidaan liittää intranetiin tai Internetiin ja laitteen tietoja voidaan selata verkkoon liitetyiltä tietokoneilta EXM

6 Digitaaliset energiamittarit Nestekidenäyttö Kuvakenäyttö valkoisella taustavalolla näkyy tarkasti myös huonosti valaistuissa kohteissa. Suora virtaliitäntä jopa 63 A vain 71,6 mm leveänä Eräs markkinoiden suurimmista virta-arvoista suoralla liitännällä 4 moduulia leveässä kotelossa (71,6 mm). DME D300 T2 V-A-Hz kwh-p.f. Monitoimimittaukset Mallit DME D1000 T1 ja DME D210 T1 mittaavat jännitettä, virtaa, taajuutta, pätö-lois-näennäistehoa (vaihe- ja kokonaislukemat), pätö-loisenergiaa (kokonaisja osalukemat) ja tehokertoimen arvoja. Tariffit Kulutusta ja tariffilukemia (kwh) voidaan seurata digitaalitulon avulla, esimerkiksi päivä- ja yösähkön osalta. Monienergiamittarit Kokonais- ja osalukemamittareilla saadaan seurattua pätö- ja loisenergiaa (tuonti/ vienti). Kaikki mittaukset yhdellä silmäyksellä kustomoiduilta valikkosivuilta Järjestelmää voidaan valvoa jatkuvasti keskeisiä mittaustuloksia seuraamalla. Käyttäjä voi valita tietyillä valikkosivuilla näytettävät tiedot ja tulokset. Graafiset esitykset: Toiminnon valinta Saannissa asema Graafinen näyttö (128x80 pikseliä) Valkoinen taustavalo kirkkauden säädöllä. 5-kieliset valikkotekstit: Mittaustulosten katselu Mittausalue Parametrien asettelu Johdotuksen tarkistuskoe Johdotuksen tarkistus -toiminnolla voidaan varmistaa, että mittari on oikein asennettu. Tarkistuksessa mitataan: - Kolmen vaihejännitteen arvot - Kolmen vaihevirran arvot - Vaihejärjestys - Jännitteiden tasapainotila - Virtamuuntajien oikea napaisuus - Vaihesiirtymä jännitteen / virran osalta. V-A-Hz kwh-p.f. Monitoimimittaukset Mallit DME D1000 T1 ja DME D210 T1 mittaavat jännitettä, virtaa, taajuutta, pätö-lois-näennäistehoa (vaihe- ja kokonaislukemat), pätö-loisenergiaa (kokonaisja osalukemat) ja tehokertoimen arvoja. Tariffit Kulutusta ja tariffilukemia (kwh) voidaan seurata digitaalitulon avulla, esimerkiksi päivä- ja yösähkön osalta. 6

7 Datakeskitin Energiankulutuksesta kerätyn tiedon lähetys tietokoneelle Laajennettava keskitin tiedonkeruulle DME CD datakeskitin on suunniteltu yhdessä energiamittareiden kanssa. Se vastaanottaa impulsseja energiamittareiden (enintään 8 kpl) staattisista lähdöistä, tiedot tallennetaan ja niitä voidaan tarkastella näytöllä tai tietokoneella, sisäisen RS485-liitännän ja DMK SW sovellusohjelmaa. Datakeskittimellä voi: - Liittyä laajennusmoduuleilla Ethernet-väylään tai sarjaliikenneväyliin, kuten USB ja RS232 - saada näkyviin keskittimen näyttöön jokaisen systeemiin liitetyn digitaaliset mittarin datan - vähentää johdotukseen tarvittavaa aikaa ja materiaaleja DME CD laajennusmodulit Enimmillään kolme datakeskittimeen liitettyä laajennusmoduulia tarjoaa: - Tiedonsiirron - Hälytysten, impulssien ja tariffien valvonnan - Tapahtumien tallennuksen aikaleimalla. DME СD DME M100 T1 DME D... DME CD datakeskittimessä on 8 tuloa, tai laajennusmoduuleilla EXM ja EXM enintään 14 tuloa. Enimmillään 3 laajennusmoduulia, joissa on 2 energiamittaria kussakin, voidaan yhdistää yhteen DME CD keskittimeen. Taustavalaistu graafinen nestekidenäyttö (128x80 pikseliä) 4 toimintapainiketta 8 tuloa impulssilaskurille, tai jopa 14 laajennusmoduuleilla EXM ja EXM kokonaislaskuria energialle, tai 14 laajennettuna 8 osalaskuria energialle, tai 14 laajennettuna, nollatavia Sisäinen RS485-sovitin (Modbus-RTU tai ASCII) Yhteensopiva DMK SW sovellusohjelman kanssa Laajennettavissa laajennusmoduuleilla. Liitäntäesimerkki 14 varastoa/linjaa/tilaa DME CD PC enintään 8... EXM / EXM laajennettuna 14 Valvomo-ohjelmat Valvonta, seuranta ja tiedonkeruun hallinta energiankulutukselle DMK SW sovellusohjelma Ohjelma näyttää tiedot ja energiankulutuksen. Ohjelmaa käytetään myös tiedonsiirtoon DME-sarjan energiamittareiden ja LOVATO Electricin DMK- ja DMG-sarjojen digitaalisten monitoimimittareiden välillä, käyttäen datakeskitintä tai laajennusmoduuleja. Interaktiivinen toimintakaavio järjestelmästä Tosiaikaiset sähköparametrien arvot Kehityssuuntaa esittävät graafit Kulutusarviot Tilastolliset analyysit Hälytykset ja tapahtumat Wonderware automaatio-ohjelmistot Lovato mittarit liittyvät helposti Wonderware automaatio- ja raportointiohjelmistoihin liittäen energiamittauksen osaksi yrityksen kokonaisautomaatiota. 7

8 Tilaaminen Tilauskoodi Kuvaus Pakkaus Paino [kg] Energiamittarit Yksivaiheiset mekaanisella näytöllä 32 A, suora virtaliitäntä, 230 V AC 50/60 Hz 32 A, suora virtaliitäntä, 1 impulssilähtö, 230 V AC 50/60 Hz Yksivaiheiset digitaalisella näytöllä 40 A, suora virtaliitäntä, 1 impulssilähtö, 230 V AC 50/60 Hz 40 A, suora virtaliitäntä, 1 impulssilähtö, 230 V AC 50/60 Hz MID-sertifioitu 40 A, suora virtaliitäntä, 1 impulssilähtö, 120 V AC 50/60 Hz 40 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 230 V AC 50/60 Hz 40 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 230 V AC 50/60 Hz MID-sertifioitu 40 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 120 V AC 50/60 Hz 63 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 230 V AC 50/60 Hz 63 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 230 V AC 50/60 Hz MID-sertifioitu 63 A, suora virtaliitäntä, 1 ohjelmoitava lähtö, monimittaus, 120 V AC 50/60 Hz Kolmivaiheinen nollalla (ei laajennettava) digitaalisella näytöllä 63 A, suora virtaliitäntä, 2 ohjelmoitavaa lähtöä, 1 tulo tariffinvaihtoon, monimittaus, / V AC 50/60 Hz 63 A, suora virtaliitäntä, 2 ohjelmoitavaa lähtöä, 1 tulo tariffinvaihtoon, monimittaus, 230/400 V AC 50 Hz MID-sertifioitu Kolmivaiheinen nollalla tai ilman (laajennettava) digitaalisella näytöllä Virtamuunt. /5A, 2 ohjelmoitavaa lähtöä, 1 tulo tariffinvaihtoon, monimittaus, / V AC 50/60 Hz, laajennus moduuleilla Virtamuunt. /5A, 2 ohjelmoitavaa lähtöä, 1 tulo tariffinvaihtoon, monimittaus, 230/400 V AC 50 Hz, laajennus moduuleilla, MID-sertifioitu Datakeskitin (laajennettava) Datakeskitin malleille DME M... ja DME D..., impulssilähtö, tulo kahdeksalle energiamittarille, RS485-sovitin, V AC 50/60 Hz ja V DC, laajennus moduuleilla Tarvikkeet Etäkäyttösovellus PC:lle, malleille DME-D... Laajennusmoduulit malleille DME D310 T2, DME D310 T2 MID ja DME CD Lisätiedot asiakaspalvelusta 2 digitaalituloa ja 2 staattista lähtöä, optoeristetty 2 optoeristettyä digitaalituloa ja 2 lähtörelettä 5 A 250 V AC Optoeristetty USB-sovitin Optoeristetty RS232-sovitin Optoeristetty RS485-sovitin Optoeristetty Ethernet-sovitin Optoeristetty RS485-sovitin ja 2 lähtörelettä 5 A 250 V AC Tiedontallennus, kalenteri-kello (RTC) paristovarmennuksella tiedonkeruulle DME M... tekniset ominaisuudet Ulkoinen tehonsyöttö: omavarainen Pätöenergiamittauksen tarkkuus: Luokka 1 (IEC/EN ) Kotelointiluokka: liittimet IP20 etupaneeli IP40 Käyttölämpötila: C Varastointilämpötila: C Tehonkulutus: 7 VA Hukkateho: 0,1 W DME D... tekniset ominaisuudet Ulkoinen tehonsyöttö: omavarainen Pätöenergiamittauksen tarkkuus: Luokka 1 (IEC/EN ) Kotelointiluokka: liittimet IP20 etupaneeli IP40 Käyttölämpötila: C Varastointilämpötila: C Tehonkulutus: 10 VA Hukkateho: 2 W Lovato_Energy_Meters_fi_0610 Helsinki tel automation@klinkmann.fi St. Petersburg tel klinkmann@klinkmann.spb.ru Moscow tel moscow@klinkmann.spb.ru Yekaterinburg tel yekaterinburg@klinkmann.spb.ru Samara tel samara@klinkmann.spb.ru Кiev tel klinkmann@klinkmann.kiev.ua Riga tel klinkmann@klinkmann.lv Vilnius tel post@klinkmann.lt 8 Tallinn tel klinkmann.est@klinkmann.ee Мinsk tel minsk@klinkmann.com
