1 Energian hallinta Energiamittari Tyyppi EM26 96 Etupaneelin mitat: 96x96mm Suojausluokka (edestä): IP50 RS485 -sarjalähtö (tilauksesta) (MODBUS-RTU), ifix SCADA yhteensopiva Sovelluksen mukaan säädettävä näyttö ja ohjelmointi (Easyprog -funktio) Helppo liitäntöjen hallinta Yhdenmukainen MID -mittauslaitedirektiivin liitteen MI-003 mukaan Luokka 1 (kwh) EN mukaan Luokka B (kwh) EN mukaan Luokka 2 (kvarh) EN mukaan Tarkkuus ±0.5% lukemasta (virta/jännite) Kaksivärinen taustavalo: ei taustavaloa, sininen tai valkoinen (valittavissa) Energiamittari Hetkellissuureiden näyttö: 4 numeroa Energiamittaukset/kaasun/veden näyttö: 7+1 numeroa 3-vaihesuureet: VLL, VLN, Admd, VA, VAdmd, VAdmd max, W, Wdmd, Wdmd max, var, PF, Hz, vaihejärjestys. 1-vaihesuureet: VLL, VLN, A, VA, W, var, PF Energiamittaukset: kokonais- ja osittaisenergialaskurit kwh ja kvarh tai 4 eri tariffiin perustuen; yksivaihemittaukset Kaasu, kylmä vesi, lämmin vesi, kaukolämpömitt. kwh Tuntilaskuri (6+2 numeroa) Harmoonisten mittaukset (FFT) 15 harmooniseen asti (virta/jännite). TRMS -mittaukset säröytyneistä siniaalloista (jännitteet/virrat) Syöttöjännite: V AC/DC, V AC/DC 3 digitaalituloa tariffin valintaan, DMD -synkronoitu tai kaasu/vesi (lämmin-kylmä) ja kaukolämpömittaus (tilauksesta). 3 digitaalista lähtöä pulsseille tai hälytyksille tai niiden yhdistelmille (tilauksesta). Tuotekuvaus Tilausohje EM26 96 AV5 3 H O3 S1 XX Kolmivaiheinen energiamittari sisäänrakennetulla konfigurointiohjaimella ja LCD - näytöllä; tarkoitettu erityisesti pätö- ja loisenergiamittauksiin ja kustannusten kohdentamiseen. Paneeliasennuskotelo, suojausluokka IP50 (edestä). Ulkoisten virta- ja jännitemuuntajien liitäntä. Mittari voidaan lisäk- si varustaa digitaalisilla lähdöillä, joita voidaan käyttää mitattuun pätö- tai loisenergiaan verrannollisiin pulsseihin, hälytyslähtöihin tai etäohjaukseen. Optiona on saatavana RS485 -sarjaportti ja 3 digitaalista tuloa. Malli Mittausalue Kytkentä Syöttöjännite Tulo/lähtö Kommunikointi Optiot Tyypin valinta Mittausalue Verkko Syöttöjännite Tulo/lähtö AV5: AV6: 400/690V LL AC 1/5(10)A (*) V LN : 160 V V LN V LL : 277 V V LL 120/208V LL AC 1/5(10)A (*) V LN : 40 V V LN V LL : 70 V V LL (*) standardi. (**) tilauksesta. (***) I3 option valinta sisältää aina myös S1 option (RS485). Loppukoodiksi tulee I3S1. 3: symmetrinen ja epäsymm. kuorma: 3-vaihe, 4-johdin; 3-vaihe, 3-johdin; 2-vaihe, 3-johdin; 1-vaihe, 2-johdin (*) Kommunikointi XX: ei mitään (*) S1: RS485 -sarjaportti (*) H: VAC/DC ( Hz) (*) L: VAC/DC ( Hz) (**) Optiot XX: ei mitään (*) O1: yksi avoin kollektori (pulssi tai hälytys) (**) O3: 3 avointa kollektoria (yhdistelmä pulssi ja/tai hälytyslähdöistä) (*) R2: 2 relelähtöä (toiminnot, kuten O3:ssa ) (*) I3: 3 digitaalituloa tariffin valintaan tai kaasun /veden/kaukolämmön mittaukseen (***) Muutosoikeus pidätetään EM2696DS

2 Tulo, tekniset tiedot Tulokytkennät Virta Virta-alue (virtamuuntajalla ) Jännite suoralla kytkennällä tai jännite/tehomuuntajalla Verkon tyyppi: 3-vaihe Galvaanisesti eristetty sisäänrak. virtamuuntajilla AV5 ja AV6: 1/5(10)A AV5: 230/400VLL; AV6: 120/208VLL Tarkkuus (Näyttö + RS485) Ib: katso seur., Un: katso seur. (@25 C ±5 C, R.H. 60%, Hz) AV5 -malli In: 5A, Imax: 10A; Un: VLN ( VLL) AV6 -malli In: 5A, Imax: 10A; Un: VLN ( VLL) Virta AV5, AV6 -mallit 0.002In.. 0.2In: ±(0.5% lukem. + 3 numeroa) 0.2In... Imax: ±(0.5% lukem. +1 numero). Vaihe - nollajännite Un -alueella: ±(0,5% lukemasta +1 numero) Vaihe -vaihejännite Un -alueella: ±(1% lukemasta +1 numero) Taajuus ±0.1Hz ( Hz) Pätö- ja näennäisteho ±(1%lukem. + 2 numeroa) Tehokerroin ±[ %( PF lukemasta )] Loisteho ±(2%lukem. + 2 numeroa) Energiat Luokka 1: EN ja mittalaitedirekt. liitteen MI- 003 luokka B mukaan. Luokka 2: EN mukaan. AV5, AV6 -mallit In: 5A, Imaks.: 10A; 0.1 In: 0.5A. Käynnistysvirta: 10mA Harmoninen särö Energian lisävirheet Häiriösuureet Lämpötilaryömintä Näytteenottotaajuus Näytön virkistystaajuus ±3% täyd. ast. (15 harmon. asti) (täysi asteikko: 100%) EN , EN mukaan 200ppm/ C Hz Hz 750 ms Näyttö 3 riviä (1 x 8 numeroa; 2 x 4 numeroa) Tyyppi LCD, kork. 9.5mm, kaksivärinen taustavalo (valittavissa) Hetkellissuureiden näyttö 4 numeroa Energiat Tuotu kokonais/osittaisenergia/tariffi: 7+1 numeroa tai 8 numeroa; Viety kokonais/osittaisenergia/tariffi: 6+1numeroa tai 7 numeroa ( - etumerkillä). Ylikuormitustila EEEE -näyttö, kun mitattava arvo ylittää maksimi mittauskapasiteetin. Maks. ja min. näyttö Maks. hetkellissuureet: 9999; energiat: tai Min. hetkellissuureet: 0; energiat 0.0 tai 0 LEDit Punainen LED (Energian kulutus), 1000 impulssia/kwh/kvarh. Maks. taajuus: 16Hz EN mukaan. Mittaukset Katso kytkettävien suureiden luetteloa. Menetelmä TRMS -mittaukset säröytyneistä siniaalloista. Kytkennän tyyppi Ulkoisilla virtamuuntajilla Huippukerroin 3 (15A maks. huippu) Ylikuormitusvirrat Jatkuva 50Hz 500ms ajan 50Hz Ylikuormitusjännitteet Jatkuva 1.2 Un 500ms ajan 2 Un Tuloimpedanssi 208VL-L (AV6) >1MΩ 400VL-L (AV5) >1MΩ 1/5(10) A (AV5-AV6) < 0.3VA Taajuus Hz Ohjain (Joystick) Suureen valintaan ja laitteen toimintaparametrien ohjelmointiin ja Wdmd maks. nollaukseen. 2 Muutosoikeus pidätetään EM2696DS

3 Lähtö, tekniset tiedot Digitaalilähdöt Pulssilähtö Lähtöjen lukumäärä Tyyppi Pulssin kesto 3 toisistaan riippumatonta. Ohjelmoitavissa ,00 kwh/kvarh/pulssi. Lähdöt kytkettävissä energiamittareihin (Wh/varh) 100ms < 120ms (ON), 120ms (OFF), EN mukaan. Hälytystyyppi Lähtöjen lukumäärä 3 toisistaan riippumatonta Hälytysmuodot Ylä- ja alarajahälytys (katso kytkettävien suureiden luetteloa). Asetusarvon säätö % näytön asteikosta Hystereesi 0... täyteen arvoon Kytkentäviive s Lähdön tila Valittavissa: normaaalisti auki tai normaalisti kiinni Minimi vasteaika 700ms, ilman suotimia. Asetusarvon kytkentäviive: 0 s Etäohjaus Digitaalilähtöjen tilaa voidaan ohjata RS485 -sarjaportilla, jos ohjelmoitu rem. Huomautus 3 digitaalilähtöä voivat myös toimia kolmoispulssilähtöinä, kolmoishälytyslähtöinä tai minä tahansa muuna yhdistelmänä. Staattinen lähtö Lähtöjä Enintään 3 Käyttötarkoitus Pulssilähdölle, hälytyslähdölle tai etäohjaukseen. Signaali V ON 1.2 VDC/ maks. 100 ma V OFF 30 VDC maks. Eristys Optoeristimillä, 4000 VRMS lähdön ja mittaustulojen välillä, 4000 VRMS lähdön ja syöttöjännitetulon välillä. Relelähtö Lähtöjä Enintään 2 Käyttötarkoitus Hälytyslähdölle, pulssilähdölle tai etäohjaukselle. Tyyppi Rele, SPST -tyyppi AC 250VAC DC 24VDC AC 250VAC DC 24VDC Eristys 4000 VRMS lähtöjen ja mittaustulon välillä VRMS lähtöjen ja syöttöjännitetulon välillä. RS485 Tyyppi Monipisteyhteys, kaksisuuntainen (staattiset ja dynaamiset suureet). Kytkentä 2-johdin Maks. etäisyys 1000m (ilman vahvistinta). Kytketään laitteeseen suoraan. Osoitteet 247, valittavissa ohjaimella (Joystick). Protokolla Data (kaksisuuntainen) Dynaaminen (vain luku) Staattinen (luku ja kirjoitus) Datamuoto Tiedonsiirtonopeus Ohjaintulon suorituskyky MODBUS/JBUS (RTU) Verkko- ja vaihesuureet: katso kytkettävien suureiden luetteloa. Kaikki konfigurointiparametrit. 1 käynnistysbitti, 8 databittiä, ei pariteettia,1 lopetusbitti. 4800, 9600 bittiä/s 1/5 laitteen kuormasta. Enintään 160 lähetin-vastaanotinta samassa väylässä, jotka voidaan laajentaa signaalivahvistimilla. Eristys Optoeristimillä, 4000 VRMS lähdön ja mittaustulon välillä VRMS lähdön ja syöttöjännitetulon välillä. Muutosoikeus pidätetään EM2696DS

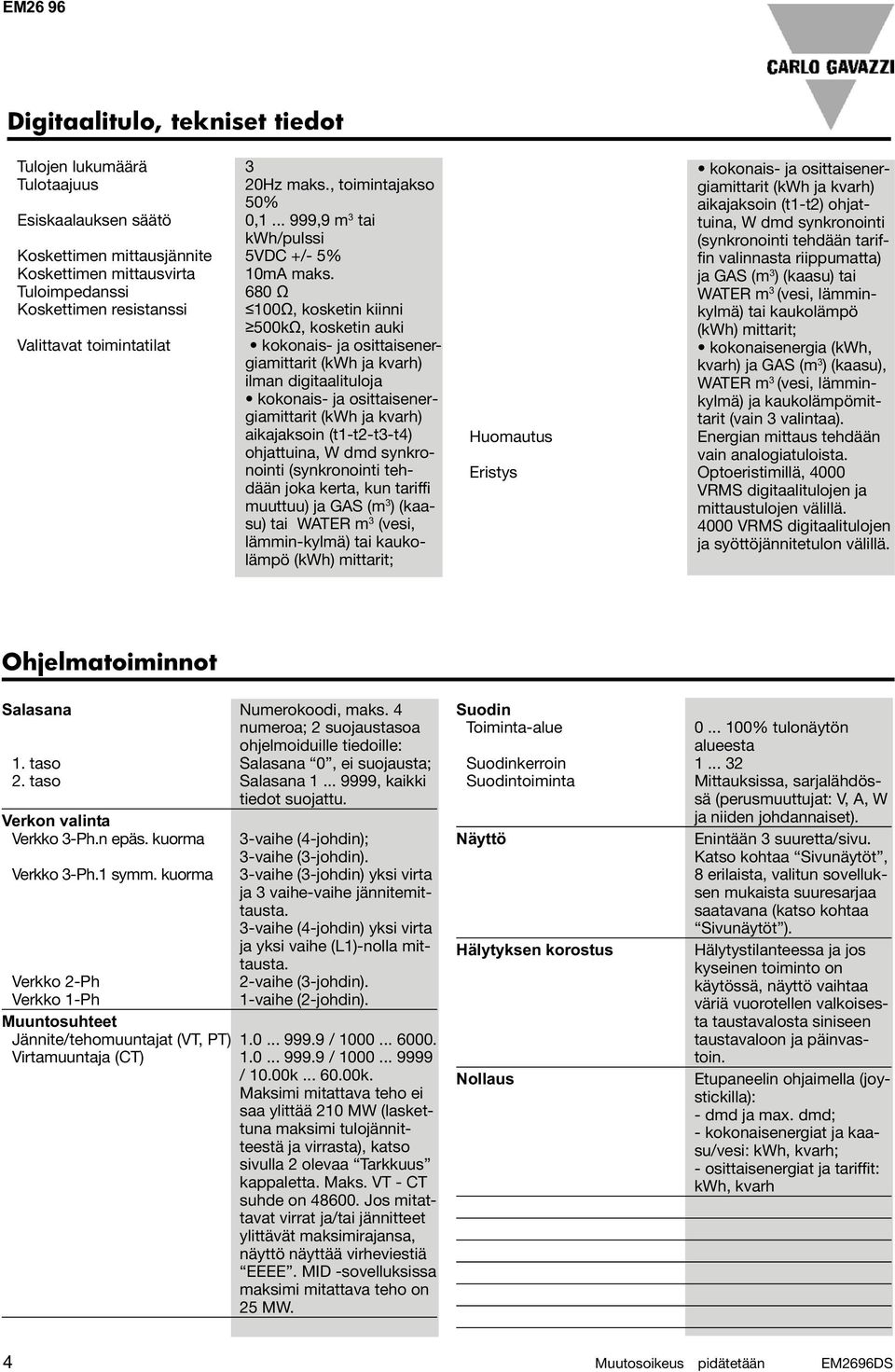

4 Digitaalitulo, tekniset tiedot Tulojen lukumäärä 3 Tulotaajuus 20Hz maks., toimintajakso 50% Esiskaalauksen säätö 0, ,9 m 3 tai kwh/pulssi Koskettimen mittausjännite 5VDC +/- 5% Koskettimen mittausvirta 10mA maks. Tuloimpedanssi 680 Ω Koskettimen resistanssi 100Ω, kosketin kiinni 500kΩ, kosketin auki Valittavat toimintatilat kokonais- ja osittaisenergiamittarit (kwh ja kvarh) ilman digitaalituloja kokonais- ja osittaisenergiamittarit (kwh ja kvarh) aikajaksoin (t1-t2-t3-t4) ohjattuina, W dmd synkronointi (synkronointi tehdään joka kerta, kun tariffi muuttuu) ja GAS (m 3 ) (kaasu) tai WATER m 3 (vesi, lämmin-kylmä) tai kaukolämpö (kwh) mittarit; Huomautus kokonais- ja osittaisenergiamittarit (kwh ja kvarh) aikajaksoin (t1-t2) ohjattuina, W dmd synkronointi (synkronointi tehdään tariffin valinnasta riippumatta) ja GAS (m 3 ) (kaasu) tai WATER m 3 (vesi, lämminkylmä) tai kaukolämpö (kwh) mittarit; kokonaisenergia (kwh, kvarh) ja GAS (m 3 ) (kaasu), WATER m 3 (vesi, lämminkylmä) ja kaukolämpömittarit (vain 3 valintaa). Energian mittaus tehdään vain analogiatuloista. Eristys Optoeristimillä, 4000 VRMS digitaalitulojen ja mittaustulojen välillä VRMS digitaalitulojen ja syöttöjännitetulon välillä. Ohjelmatoiminnot Salasana Numerokoodi, maks. 4 numeroa; 2 suojaustasoa ohjelmoiduille tiedoille: 1. taso Salasana 0, ei suojausta; 2. taso Salasana , kaikki tiedot suojattu. Verkon valinta Verkko 3-Ph.n epäs. kuorma 3-vaihe (4-johdin); 3-vaihe (3-johdin). Verkko 3-Ph.1 symm. kuorma 3-vaihe (3-johdin) yksi virta ja 3 vaihe-vaihe jännitemittausta. 3-vaihe (4-johdin) yksi virta ja yksi vaihe (L1)-nolla mittausta. Verkko 2-Ph 2-vaihe (3-johdin). Verkko 1-Ph 1-vaihe (2-johdin). Muuntosuhteet Jännite/tehomuuntajat (VT, PT) / Virtamuuntaja (CT) / / 10.00k k. Maksimi mitattava teho ei saa ylittää 210 MW (laskettuna maksimi tulojännitteestä ja virrasta), katso sivulla 2 olevaa Tarkkuus kappaletta. Maks. VT - CT suhde on Jos mitattavat virrat ja/tai jännitteet ylittävät maksimirajansa, näyttö näyttää virheviestiä EEEE. MID -sovelluksissa maksimi mitattava teho on 25 MW. Suodin Toiminta-alue Suodinkerroin Suodintoiminta Näyttö Hälytyksen korostus Nollaus % tulonäytön alueesta Mittauksissa, sarjalähdössä (perusmuuttujat: V, A, W ja niiden johdannaiset). Enintään 3 suuretta/sivu. Katso kohtaa Sivunäytöt, 8 erilaista, valitun sovelluksen mukaista suuresarjaa saatavana (katso kohtaa Sivunäytöt ). Hälytystilanteessa ja jos kyseinen toiminto on käytössä, näyttö vaihtaa väriä vuorotellen valkoisesta taustavalosta siniseen taustavaloon ja päinvastoin. Etupaneelin ohjaimella (joystickilla): - dmd ja max. dmd; - kokonaisenergiat ja kaasu/vesi: kwh, kvarh; - osittaisenergiat ja tariffit: kwh, kvarh 4 Muutosoikeus pidätetään EM2696DS

5 Ohjelmatoiminnot (jatkoa) Harmoonisten analysointi Helppoliitäntätoiminnot 15:sta harmooniseen asti yksivaihevirralla ja jännitteellä. Kaikilla näyttövaihtoehdoilla sekä energian että tehon mittaukset ovat virran suunnasta riippumattomia. Näytetty energia on aina tuotua energiaa ainoina poikkeuksina F ja H tyypit (katso kohtaa Sivunäytöt ). Lopuilla valintavaihtoehdoilla energiat voivat olla joko tuotua tai vietyä energiaa virran suunnasta riippuen. Tekniset tiedot, yleistä Käyttölämpötila -25 C C (suht. kost % ei 40 C) EN ja EN mukaan. Varastointilämpötila -30 C C (suht. kost. < 90% ei 40 C) EN ja EN mukaan. Asennuskategoria Kat. III (IEC60664, EN60664) Eristys (1 minuutin ajan) 4000 VRMS mittaustulojen ja syöttöjännitteen välillä VRMS syöttöjännitteen ja RS485 -digitaalilähdön välillä. Sähkölujuus 4000 VRMS 1 minuutin ajan Kohinan vaimennus CMRR 100 db, Hz EMC EN mukaan Sähköstaattiset purkaukset 15kV ilmapurkaus; Immuniteetti sähkömagneettisille kentille Testi virralla: 10V/m MHz; Testi ilman virtaa: 30V/m MHz; Purkaus Virran ja jännitteen mittaustulopiireissä: 4kV Immuniteetti johtuneille häiriöille Purkaus Radiotaajuiset häiriöt Standardit Turvallisuus Mittaustekniikka 10V/m 150KHz... 80MHz Virran ja jännitteen mittaustulopiireissä: 4kV; L ulkoisella syöttöjännitetulolla: 1kV; CISPR 22 mukaan IEC60664, IEC EN60664, EN EN EN , EN MID liite MI-003 DIN43864, IEC CE, UL Ruuviliittimet Pulssilähtö Hyväksynnät Liittimet Johtimien poikkipinta-ala Maks. 1.5 mm 2 Kotelo Mitat (LxKxS) 96 x 96 x 63 mm Materiaali ABS, itsestään sammuva: UL 94 V-0 Asennus Paneeliasennus Suojausluokka Edestä IP50 Ruuviliittimet IP20 Paino Noin 400 g (pakkauksineen) Jännitelähteen tekniset tiedot Ulkoinen jännitelähde L: VAC/DC; H: VAC/DC ( Hz) Tehonkulutus AC: 6VA DC: 3.5 W Muutosoikeus pidätetään EM2696DS

6 Tarkkuus kwh, tarkkuus (lukemasta) virrasta riippuen +1.5% +1% 0% -1% -1,5% Virhe kvarh, tarkkuus (lukemasta) virrasta riippuen +2,5% +2% 0% -2% -2,5% Virhe PF=1 0.25A 0.5A 5A (In) 10A (Imax) sinϕ=1 0.1A 0.25A 5A (In) 10A (Imax) PF=L0.5 tai C A 1A 5A (In) 10A (Imax) sinϕ= A 0.5A 5A (In) 10A (Imax) Tarkkuusrajat (Pätöenergia) Käynnistysvirta: 10mA Tarkkuusrajat (Loisenergia) Käynnistysvirta: 10mA Yhdenmukaisuus MID -direktiivin liitteen MI-003 kanssa Tarkkuus AV5-AV6 mallit 0.9 Un U 1.1 Un; 0.98 fn f 1.02 fn; fn: 50 tai 60Hz; cosϕ: 0.5 induktiivinen kapasitiivinen. Luokka B I st: 0.01A; I min: 0.05A; Käyttölämpötila EMC -yhdenmukaisuus I tr: 0.25A; I n: 5A; I maks.: 10A -25 C C (suht. kost % ei 40 C) E2 Käytetyt laskentakaavat Vaihesuureet Hetkellinen pätöjännite Verkkosuureet Vastaava kolmivaihejännite Energian mittaus Hetkellinen pätöteho Hetkellinen tehokerroin PF Hetkellinen pätövirta Hetkellinen näennäisteho Kolmivaiheloisteho Kolmivaihepätöteho Kolmivaihenäennäisteho Kolmivaihetehokerroin (TPF) Jossa: P= pätöteho; Q= loisteho; t 1, t 2 = energiamittauksen alku- ja loppuajat; nj= aikayksikkö; t= energiamittauksen aikaväli; n 1, n 2 = energiamittauksen aloitus- ja lopetushetket Hetkellinen loisteho Jossa: n= näytteen numero 6 Muutosoikeus pidätetään EM2696DS

7 Kytkettävien suureiden luettelo: RS485 -sarjaliikenneportti Hälytyslähdöt ( maks. suure, energiat ja tuntilaskuri eivät sisälly) Pulssilähdöt (vain energiat ) Nro Suure 1-vaihe verkko 2-vaihe verkko 3-v. 4-johdin 3-v. 4-johdin 3-v. 3-johdin 3-v. 3-johdin symm. verkko epäs. verkkosymm. verkko epäs. verkko Huomautukset 1 V L-N sys o x x x x x sys=verkko 2 V L1 x x x x x x 3 V L2 o x x x x x 4 V L3 o o x x x x 5 V L-L sys o x x x x x sys=verkko 6 V L1-2 o x x x x x 7 V L2-3 o o x x x x 8 V L3-1 o o x x x x 9 A dmd max o x x x x x Vaiheiden korkein dmd virta (1) 10 A L1 x x x x x x 11 A L2 o x x x x x 12 A L3 o o x x x x 13 VA sys x x x x x x sys=verkko 14 VA sys dmd x x x x x x sys=verkko (1) 15 VA L1 x x x x x x 16 VA L2 o x x x x x 17 VA L3 o o x x x x 18 var sys x x x x x x sys=verkko 19 var L1 x x x x x x 20 var L2 o x x x x x 21 var L3 o o x x x x 22 W sys x x x x x x sys=verkko 23 W sys dmd x x x x x x sys=verkko (1) 24 W L1 x x x x x x 25 W L2 o x x x x x 26 W L3 o o x x x x 27 PF sys x x x x x x 28 PF L1 x x x x x x 29 PF L2 o x x x x x 30 PF L3 o o x x x x 31 Hz x x x x x x 32 Phase seq. o o x x x x 33 Hours x x x x x x 34 kwh (+) x x x x x x Kok. tai käytt. 35 kvarh (+) x x x x x x Kok. tai käytt. 36 kwh (+) x x x x x x Ositt. tai tariffi 37 kvarh (+) x x x x x x Ositt. tai tariffi 38 kwh (-) x x x x x x Kokon. määrä 39 kvarh (-) x x x x x x Kokon. määrä 40 m 3 Gas x x x x x x Kokon. määrä 41 m 3 Cold H2O x x x x x x Kokon. määrä 42 m 3 Hot H2O x x x x x x Kokon. määrä 43 kwh H2O x x x x x x Kokon. määrä 44 A L1 THD x x x x x x 45 A L2 THD o x x x x x 46 A L3 THD o o x x x x 47 V L1 THD x x x x x x 48 V L2 THD o x x x x x 49 V L3 THD o o x x x x 50 V L1-2 THD x x x x x x 51 V L2-3 THD o x x x x x 52 V L3-1 THD o o x x x x (x) = saatavana (o) = ei saatavana (näyttö näyttää nollaa) (1) Maks. arvo tietojen tallennuksella Muutosoikeus pidätetään EM2696DS

8 Sivunäytöt 1. suure 2. suure 3. suure Sovellukset Huomautukset (1. rivi) (2. rivi) (3. rivi) A B C D E F G H 1 Total kwh (+) W sys dmd W sys dmd max x x x x x x x 2 kwh (+) A dmd max PArt PArt = Osittais kwh (+) x x x 3 Total kvarh (+) VA sys dmd VA sys dmd max x x x x x 4 kvarh (+) VA sys PArt PArt = Osittais kvarh (+) x x x 5 Totalizer 1 (2) W sys (text) (3) (1) x x x x 6 Totalizer 2 (2) W sys (text) (3) (1) x x x x 7 Totalizer 3 (2) W sys (text) (3) (1) x x x x 8 kwh (+) t1 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 9 kwh (+) t2 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 10 kwh (+) t3 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 11 kwh (+) t4 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 12 kvarh (+) t1 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 13 kvarh (+) t2 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 14 kvarh (+) t3 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 15 kvarh (+) t4 (text) (4) W sys dmd (1) digitaalitulo kytketty x x x x 16 kwh (+) X W X User X (1) erityisfunktio kytketty x 17 kwh (+) Y W Y User Y (1) erityisfunktio kytketty x 18 kwh (+) Z W Z User Z (1) erityisfunktio kytketty x 19 Total kvarh (-) VA sys dmd VA sys dmd max x x 20 Total kwh (-) W sys dmd W sys dmd max x x x 21 Hours W sys PF sys x x x x 22 Hours var sys PF sys x x x x 23 W L1 W L2 W L3 x x x 24 VA L1 VA L2 VA L3 x x 25 var L1 var L2 var L3 x x 26 PF L1 PF L2 PF L3 x x 27 V L1 V L2 V L3 x x x x x 28 V L1-2 V L2-3 V L3-1 x x 29 A L1 A L2 A L3 x x x 30 Phase seq. V LN sys Hz x x x x x x x 31 Phase seq. V LL sys Hz x x x 32 ASY V LL sys % x x x 33 ASY V LN sys % x x x 34 THD A1 THD A2 THD A3 x x 35 THD V1 THD V2 THD V3 x x 36 THD V12 THD V23 THD V 31 x x 37 Lot number Year DMD time x x x x x x x x 38 CT ratio Value of CT System x x x x x x x x 39 VT/PT ratio Value of VT Connection x x x x x x x x 40 a Alarm 1 status Set-point value Variable type x x x x 41 a Alarm 2 status Set-point value Variable type x x x x 42 a Alarm 3 status Set-point value Variable type x x x x 40 b Pulse 1 status Output pulse x x x x x x x x 41 b Pulse 2 status Output pulse x x x x x x x x 42 b Pulse 3 status Output pulse x x x x x x x x 43 Serial port Address RS485 status x x x x x x x x 0 Valintakytkimen asento, joka voidaan yhdistää mihin tahansa edellä mainittuihin suureyhdistelmiin (Numerot ) 1 Valintakytkimen asento, joka voidaan yhdistää mihin tahansa edellä mainittuihin suureyhdistelmiin (Numerot ) 2 Valintakytkimen asento, joka voidaan yhdistää mihin tahansa edellä mainittuihin suureyhdistelmiin (Numerot ) Pos. valinta Nro 3 Valintakytkimen asento, joka voidaan yhdistää mihin tahansa edellä mainittuihin suureyhdistelmiin (Numerot ). Tässä asennossa etupaneelin LED vilkkuu mitattuun loisenergiaan (kvarh) verrannollisena. (1) Sivu on saatavana, jos kyseinen mittaus on kytketty käyttöön. (2) m 3 kaasua, m 3 vettä, kwh kaukolämpöä. (3) Lämmin tai kylmä vesi. (4) Aktiivinen tariffi näytetään A etumerkillä t1-t2-t3-t4 symboleiden edessä. 8 Muutosoikeus pidätetään EM2696DS

9 Näytöstä saatavia lisätietoja Tyyppi 1. rivi 2. rivi 3. rivi Mittaritietoja, sivu 1 Valm. erä (valmistuspäivä) Valmistusvuosi dmd aika Mittaritietoja, sivu 2 Virtamuuntosuhde (CT) Virtamuuntosuhteen (CT) arvo Verkko (1-2-3-vaihe) Mittaritietoja, sivu 3 Tehomuuntosuhde (PT) Tehomuuntosuhteen (PT) arvo Kytkentä (2-3-4-johdin) Hälytystilanteessa, sivu 4a Hälytyslähdön 1, 2 tai 3 tila (ON/OFF) Asetusarvo Suureen tyyppi Pulssilähdöllä, sivu 4b Pulssilähtöön 1, 2 tai 3 yhdistetty suure (kwh/kvarh) Lähtöpulsseja/energiayksikkö (kwh/kvarh/pulssi) Tietoliikenneportilla, sivu 5 Sarjaportti Osoite RS485 -tila (RX-TX) Valittavien sovellusten luettelo Kuvaus Huomautukset A Tavanomainen kotitalouskäyttö Pääasiassa energian mittaus. B Ostoskeskukset Pääasiassa energian mittaus. C Vaativa kotitalouskäyttö Pääasiassa energian mittaus (kokonaismäärä ja tariffiin perustuva), kaasun ja veden mittaus. D Monip. kotit. käyttö (myös leirintäalueet ja venesatamat) Pääasiassa energian mittaus (3 yhdestä vaiheesta). E Aurinkoenergiasovellukset Energian mittaus sekä joidenkin perussuur. analysointi. F Teollisuuskäyttö Pääasiassa energian mittaus. G Vaativa teollisuuskäyttö Energian mittaus ja verkkojännitteen analysointi. H Vaativa teollisuuskäyttö voimalaitoksissa Täydellinen energian mittaus ja verkkojänn. analysointi. Tulojen ja lähtöjen välinen eristys Mittaustulot Relelähtö Avoin kollektorilähdöt Sarjaportti Digitaalitulot Ulkoinen jännitelähde Mittaustulot - 4kV 4kV 4kV 4kV 4kV Relelähtö 4kV - - 4kV - 4kV Avoin kollektorilähdöt 4kV - - 4kV - 4kV Sarjaportti 4kV 4kV 4kV - 4kV 4kV Digitaalitulot 4kV - - 4kV - 4kV Ulk. jännitelähde 4kV 4kV 4kV 4kV 4kV - HUOMAUTUS: kaikki ulkoisella jännitelähteellä varustetut mallit on ehdottomasti kytkettävä ulkoisiin virtamuuntajiin, sillä virtatulojen välinen eristys on vain toiminnallinen (100 V AC). Laitteen suojaus ja sivunäytön valinta Ohjelmoinnin lukitus sinetillä. Enintään 4 pääsivun valinta (käyttäjän ohjelmoitavissa). Helppo pääsy yksityiskohtaisiin sivunäyttöihin. Muutosoikeus pidätetään EM2696DS

10 Johdotuskaaviot Verkon tyypin valinta: 3P.n 3-v., 4-johd., epäs. kuorma Kuva 1 3-v., 4-johd., epäs. kuorma Kuva 2 3-virtamuuntajan kytkentä 3-virtam. ja 3-jänn./tehom. kytkentä Verkon tyypin valinta: 3P.n 3-v., 3-johd., epäs. kuorma Kuva 3 3-v., 3-johd., epäs. kuorma Kuva 4 3-v., 3-johd., epäs. kuorma Kuva 5 3-virtamuuntajan kytkentä 3-virtam. ja 2-jänn./tehom. kytkentä 2-virtam. (ARON) kytkentä 3-v., 3-johd., epäs. kuorma Kuva 6 Verkon tyypin valinta: 3P.1 3-v., 3-johd., symm. kuorma Kuva 7 1-virtamuuntajan kytkentä 3-v., 3-johd., symm. kuorma Kuva 8 2-virtam. ja 2-jänn./tehom. ARON - kytkentä HUOM.: Jännitteen 2-johdin mittauskytkentä voidaan tehdä 15 ja 17 yli. 1-virtam. ja 2-jänn./tehom. kytkentä 10 Muutosoikeus pidätetään EM2696DS

11 Johdotuskaaviot Verkon tyypin valinta: 2P 2-vaihe, 3-johdin Kuva 9 2-vaihe, 3-johdin Kuva 10 Verkon tyypin valinta: 1P 1-vaihe, 2-johdin Kuva 11 2-virtamuuntajan kytkentä 2-virtam. ja 2-jänn./tehom. kytkentä 1-virtamuuntajan kytkentä Verkon tyypin valinta: 1P Ulkoisen jänn. lähteen johd. kaaviot 1-vaihe, 2-johdin Kuva VAC/DC ( H optio) Kuva VAC/DC ( L optio) Kuva 14 1-virtam. ja 1-jänn. muunt. kytkentä F= 250V [T] 100mA F= 250V [T] 200mA Digitaalisten tulojen ja RS485 -sarjaportin johdotuskaaviot Digitaalitulot RS485 -sarjaportti RS485 HUOMAUTUS: Lisälaitteet, joissa on RS485 -sarjaportti, kytketään rinnan. Sarjalähdön päättäminen tehdään vain verkon viimeisessä laitteessa liittimien (A-) ja (T) väliin kiinnitettävällä kytkentäliuskalla. Muutosoikeus pidätetään EM2696DS

12 Avoin kollektori ja relelähtöjen johdotuskaaviot Avoin kollektori Avoin kollektori Rele RC RC RC RC RC RC Out 1 VDC GND Out 2 VDC GND Out 3 VDC GND VDC Out 1 GND VDC Out 2 GND VDC Out 3 GND Maadoitus (GND) vertailupisteenä Tasajännite (VDC) vertailupisteenä Kuormaresistanssit (RC) on suunniteltava siten, että suljetun koskettimen virta on alle 100mA; jännitteen on oltava 30 V DC tai pienempi. Etupaneeli Näyttö LCD, jossa aakkosnumeeriset näytöt: - konfigurointiparametreille; - kaikille mittaussuureille. 2. Valintakytkin Tarvittavien sivunäyttöjen valintaan ja ohjelmoinnin lukitukseen. 3. Ohjain (Joystick) Konfigurointiparametrien ohjelmointiin ja suureiden vierittämiseen näytössä. 4. LED Punainen, mitattavan energian mukaan vilkkuva LED. Mitat ja paneelin aukko 91mm 12 Muutosoikeus pidätetään EM2696DS
