1 Keräävät harjalaitteet Kauhaharjat Avoharjat Puomiharjat Lumiaurat SNOWEK Pölynsidonnan edelläkävijä Valmistaja: Snowek, Itkonniemenkatu Kuopio, Finland

2 Keräävä harjalaite Snowek keräävä harjalaite on suunnittelu tehokkaaseen aluepuhdistukseen. Suunnittelun lähtökohtana ovat olleet asiakkailta kerätyt kokemukset ja näkemykset katujen harjauksesta. Lopputuloksena on syntynyt tuote joka tarjoaa pölyämättömän harjauksen, markkinoiden parhaan puhdistustuloksen, sekä urakointiluokan tehokkuuden. Keräävän harjalaitteen mallisto käsittää kolme harjalaitetta jotka on tarkoitettu 3,5 20 tonnin painoisiin peruskoneisiin. Erinomainen puhdistustulos kerta-ajolla Ajosuuntaan kääntyvät sivuharjat sekä pohjaluukun ja harjatelan muotoilu takaavat markkinoiden parhaan puhdistustuloksen. Käytön helppous Edistyksellinen hydrauliikka mahdollistaa harjan kaikkien toimintojen ohjauksen peruskoneen hytistä käsin sivuharjojen nostoa, laskua ja pysäytystä myöten. Lisää tehokkuutta lisävarusteilla Keräävä harjalaite on räätälöitävissä monipuolisesti käyttötarpeen mukaan. Esimerkiksi painepesurilla voi puhdistaa hankalia paikkoja ja hydraulinen vibra nopeuttaa roskasäiliön tyhjentymistä. Kestävä rakenne Keräävän harja on tehty kestämään kovaakin käyttöä. Esimerkiksi kuumasinkitty runko suojaa harjaa ruosteelta ja pääharjan pehmeä käynnistys ja pysäytys vähentävät hydraulimoottoreille kohdistuvaa rasitusta. Pieni hydrauliikkaöljyn tarve Keräävän harjalaitteen hydrauliikkaöljyn tarve on minimissään ainoastaan 35l/min. Tämä mahdollistaa laitteen tehokkaan käytön lähes jokaisella painoltaan riittävällä peruskoneella. Helpot huollot Muiden Snowek harjalaitteiden tapaan myös keräävän harjalaitteen lamellien vaihto on vaivatonta ja nopeaa. Lisäksi rasvattavat kohteet ovat hyvin saavutettavissa. Oikea sivuharja hydraulisella nostolla, laskulla ja pysäytyksellä Hydrauliikka kahdella letkulla ja ½ liittimillä Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Vasen sivuharja hydraulisella nostolla, laskulla ja pysäytyksellä Perinteinen kastelujärjestelmä Korkeapainepölynsidontajärjestelmä Pesupistooli ja letkukela (korkeapainepölynsidonnan yhteydessä) Hydraulinen vibra säiliön tyhjentymistä nopeuttamaan Malli K 150 K 180 K 220 A (cm) B (cm) C (cm) D (cm) E (cm) F (cm) G (cm) Vesisäiliön tilavuus 260 l 290 l 330 l Roskasäiliön tilavuus 170 / 360 l 200 / 420 l 500 / 1050 l Harjakoneen tyhjäpaino 700 kg 850 kg 1300 kg Hydraulituotto, min. 35 l/min 35 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar Konesuositus 3,5-6 ton 5-11 ton ton

Keräävän harjalaitteen mallisto käsittää kolme harjalaitetta jotka on tarkoitettu 3,5 20 tonnin painoisiin peruskoneisiin.

3 Kauhaharja Snowek-kauhaharja nielee tehokkaasti suuremmatkin roskat, joten se soveltuu hyvin esimerkiksi teollisuusalueiden, satamien, sahojen ja asfalttityömaiden puhdistukseen. Lisäkellunta, korkeapainepölynsidonta, takarullat sekä muut lisävarusteet takaavat sen, että kauhaharjasta voidaan räätälöidä asiakkaan tarpeisiin sopiva harjausyksikkö kustannustehokkaasti. Kauhaharjamallisto käsittää neljä harjalaitetta, jotka on tarkoitettu 3,5 25 tonnin painoisiin peruskoneisiin. Tehokas puhdistustulos Lisäkellunnan avulla kauhaharja saadaan seuraamaan tarkasti harjattavan alueen pintaa ja kerättävät epäpuhtaudet saadaan poistettua kerta-ajolla. Kustannustehokkuus vakiona Yksinkertainen ja varmatoiminen rakenne yhdistettynä suureen keräyskapasiteettiin tekee kauhaharjasta erinomaisen valinnan vaihteleville työmaille. Nopeasti vaihdettavat kulutusosat Kauhaharjan huulilevyt ovat standardimittaisia ja helppoja vaihtaa. Lisäksi lokasuojan kaaret ovat saatavana varaosina ja vaihdettavissa yksitellen. Lisävarusteena saatavat metalliset takarullat, korkeapainepölynsidonta ja painepesuri helpottavat käyttöä, sekä lisäävät kauhaharjan käyttömahdollisuuksia. Pieni hydrauliikkaöljyn tarve Kauhaharjan hydrauliikkaöljyn tarve on minimissään 45l/ min. Tämä mahdollistaa laitteen tehokkaan käytön lähes jokaisella painoltaan riittävällä peruskoneella. Lisää monipuolisuutta lisävarusteilla Lisävarusteena saatavat metalliset takarullat, korkeapainepölynsidonta ja painepesuri helpottavat käyttöä, sekä lisäävät kauhaharjan käyttömahdollisuuksia. Malli H 150 H 180 H 220 H 270 A (cm) B (cm) C (cm) D (cm) E (cm) F (cm) Vesisäiliön tilavuus l 200 l 500 l Kauhan tilavuus 380 / 650 l 450 / 770 l 730 / 1250 l 970 / 1650 l Harjakoneen tyhjäpaino 480 kg 650 kg 1050 kg 1400 kg Hydraulituotto, min. 45 l/min 45 l/min 55 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar bar Konesuositus 3,5-5 ton 4-10 ton 8-16 ton ton Hydrauliikan neljällä letkulla ja ½ liittimillä Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Perinteinen kastelujärjestelmä vesisäiliöllä Korkeapainepölynsidontajärjestelmä vesisäiliöllä Erillinen suutinputkisto (käytettäväksi takasäiliön kanssa Pesupistooli ja letkukela Takarullat

Kauhaharjamallisto käsittää neljä harjalaitetta, jotka on tarkoitettu 3,5 25 tonnin painoisiin peruskoneisiin.

4 AH Avoharja Puomiharja AH sarjan Snowek avoharjat ovat suunniteltu tehokkaaseen hiekan, lumen ja roskien harjaamiseen. Tehokas vaaka- ja pystykellunta takaavat hyvän puhdistustuloksen kerta-ajolla ja lisäksi suunnittelussa on kiinnitetty erityistä huomiota harjan helppohuoltoisuuteen. Avoharja voidaan varustaa joko perinteisellä kastelujärjestelmällä tai korkeapainepölynsidonnalla. Snowek-puomiharjaa käytetään erillisen puomin omaavissa koneissa, kuten kaivinkoneissa ja yhdistelmäkaivureissa. Puomiharjalla puhdistetaan usein vaikeapääsyisiä kohteita, kuten portaita, räjäytystyömaiden porausreikiä, junaratojen vaihteita, sekä aidan vierustoja. Tehokas puhdistustulos Avoharjalla puhdistettava pinta saadaan puhtaaksi kerta ajolla. Tämän takaavat +/- 10 vaakakellunta sekä 30 cm liikevaralla varustettu pystykellunta joiden avulla harja seuraa epätasaistakin pintaa tarkasti. Harjatelan tasainen pyörintä Puomiharjojen kaksi hydraulimoottoria takaavat harjatelan tasaisen pyörimisen myös tilanteissa, joissa harjaa painatetaan tavallista kovemmin maata vasten. Avoharjan lamellien vaihto vie aikaa alle tunnin. Lisäksi rasvattavat kohteet ovat helposti saavutettavissa. Lokasuoja ja tukijalat vakiona Puomiharjojen vakiovarusteisiin kuuluu roiskeita vähentävä lokasuoja. Lisäksi mukana kulkevat harjan jalat helpottavat säilytystä. Puomiharjan lamellien vaihto vie aikaa alle tunnin. Lisäksi rasvattavat kohteet ovat helposti saavutettavissa. Hydrauliikan neljällä letkulla ja ½ liittimillä Hydrauliikan säätöventtiili Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Perinteinen kastelujärjestelmä sinkityllä ja integroidulla vesisäiliöllä Korkeapainepölynsidontajärjestelmä sinkityllä ja integroidulla vesisäiliöllä Pesupistooli ja letkukela Sähköventtiili (harjan toimintoja ohjataan kahdella letkulla) Malli AH 280 AH 300 H 330 A (cm) B (cm) C (cm) D (cm) Harjatelan kääntökulma Vesisäiliön tilavuus (lisävaruste) 270 l 270 l 270 l Harjakoneen tyhjäpaino 570 kg 650 kg 680 kg Hydraulituotto, min. 55 l/min 55 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar Malli PH 100 PH 150 PH 180 PH 220 PH 270 A (cm) B (cm) C (cm) D (cm) E (cm) Harjan paino 190 kg 235 kg 260 kg 290 kg 330 kg Hydraulituotto, min. 55 l/min 55 l/min 55 l/min 55 l/min 70 l/min Hydrauliikan työpaine (min-max) bar bar bar bar bar

Avoharja voidaan varustaa joko perinteisellä kastelujärjestelmällä tai korkeapainepölynsidonnalla.

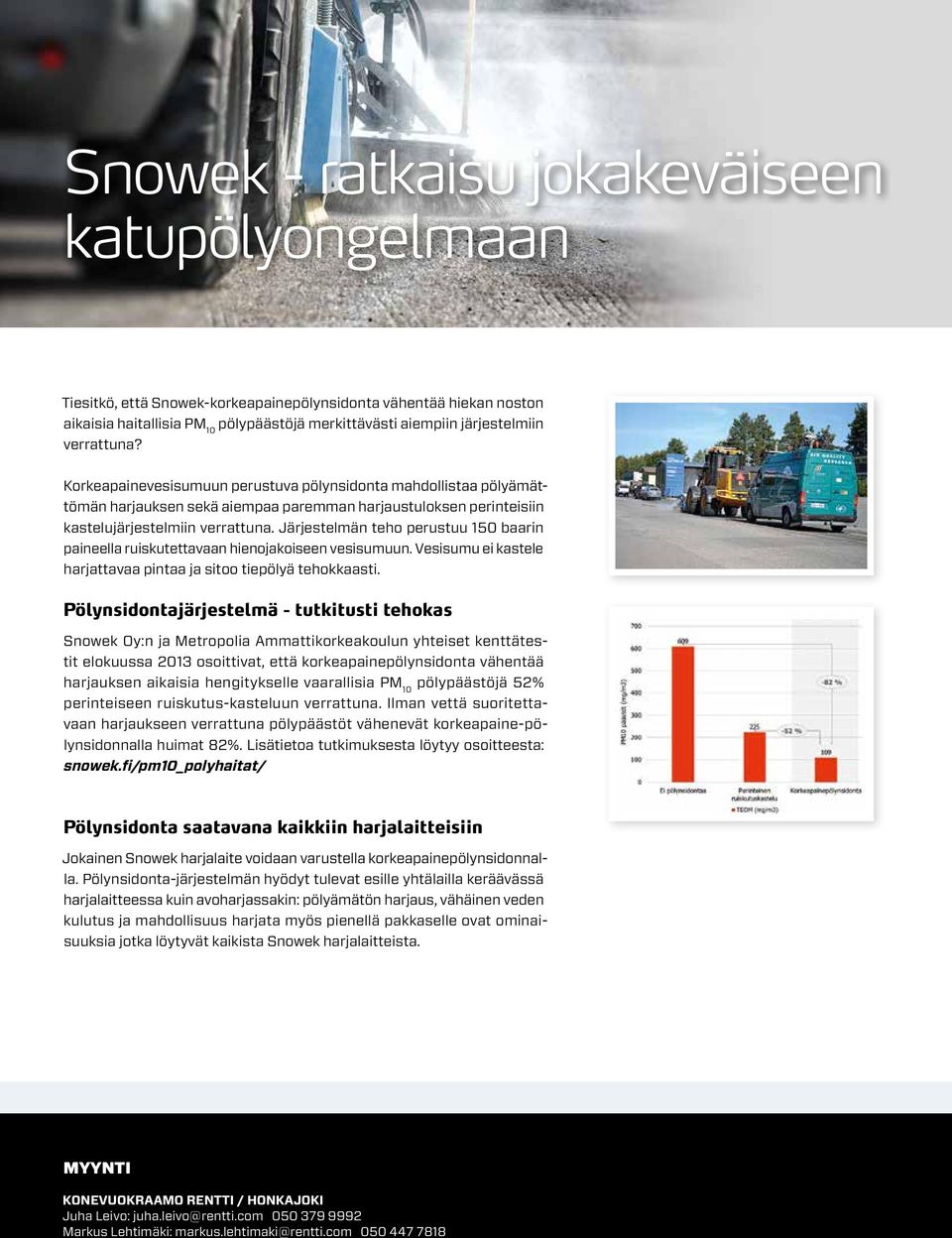

5 Snowek - ratkaisu jokakeväiseen katupölyongelmaan Tiesitkö, että Snowek-korkeapainepölynsidonta vähentää hiekan noston aikaisia haitallisia PM 10 pölypäästöjä merkittävästi aiempiin järjestelmiin verrattuna? Korkeapainevesisumuun perustuva pölynsidonta mahdollistaa pölyämättömän harjauksen sekä aiempaa paremman harjaustuloksen perinteisiin kastelujärjestelmiin verrattuna. Järjestelmän teho perustuu 150 baarin paineella ruiskutettavaan hienojakoiseen vesisumuun. Vesisumu ei kastele harjattavaa pintaa ja sitoo tiepölyä tehokkaasti. Pölynsidontajärjestelmä - tutkitusti tehokas Snowek Oy:n ja Metropolia Ammattikorkeakoulun yhteiset kenttätestit elokuussa 2013 osoittivat, että korkeapainepölynsidonta vähentää harjauksen aikaisia hengitykselle vaarallisia PM 10 pölypäästöjä 52% perinteiseen ruiskutus-kasteluun verrattuna. Ilman vettä suoritettavaan harjaukseen verrattuna pölypäästöt vähenevät korkeapaine-pölynsidonnalla huimat 82%. Lisätietoa tutkimuksesta löytyy osoitteesta: snowek.fi/pm10_polyhaitat/ Pölynsidonta saatavana kaikkiin harjalaitteisiin Jokainen Snowek harjalaite voidaan varustella korkeapainepölynsidonnalla. Pölynsidonta-järjestelmän hyödyt tulevat esille yhtälailla keräävässä harjalaitteessa kuin avoharjassakin: pölyämätön harjaus, vähäinen veden kulutus ja mahdollisuus harjata myös pienellä pakkaselle ovat ominaisuuksia jotka löytyvät kaikista Snowek harjalaitteista. myynti KoneVuoKraamo rentti / honkajoki Juha Leivo: juha.leivo@rentti.com Markus Lehtimäki: markus.lehtimaki@rentti.com

Järjestelmän teho perustuu 150 baarin paineella ruiskutettavaan hienojakoiseen vesisumuun. Vesisumu ei kastele harjattavaa pintaa ja sitoo tiepölyä tehokkaasti.
