1 MALMIN TERÄ OY RUUVIPURISTIMET JIIRIPURISTIMET KEHYSPURISTIMET KISKOPURISTIMET ERIKOISPURISTIMET Helsinki: Seinäjoki: Internet: PL 70 (Halmetie 3) Välskärinkatu HELSINKI SEINÄJOKI Puh. (09) Puh. (06) Fax (09) Fax (06)

2 SISÄLLYSLUETTELO Täysteräspuristimet GZ-2K 2 Täysteräksinen vipupuristin GH 2 Konepajapuristimet SG, STB 2 Valuleukainen ruuvipuristin TG, TGT 3 Yhdenkäden puristimet EHZ, Solo 4 Pikapuristin KliKlamp KLI 4 Metallimiehen kulmapuristin WSM 5 Kulmapuristin WS3, WS6 5 Kulmapuristin GS sivu reunapuristin KT Reunapuristin EKT 55 6 Reunapuristin Kantenfix 7 Reunapuristin Spannfix 7 Liitospuristin PS 55 8 Kasauspuristin 9 Kasauspuristin Maxifix 9 Liimauspuristin Plano 10 Nauhapuristin Spannvit 10 Vannepuristin Piukka 11 Nauhapuristin BAN Nauhapuristin BAN T-kiskopuristimet 13 Putkipuristimen leuat BPC 13 Levynkantokahvat 14 Malline-puristimet 14 1

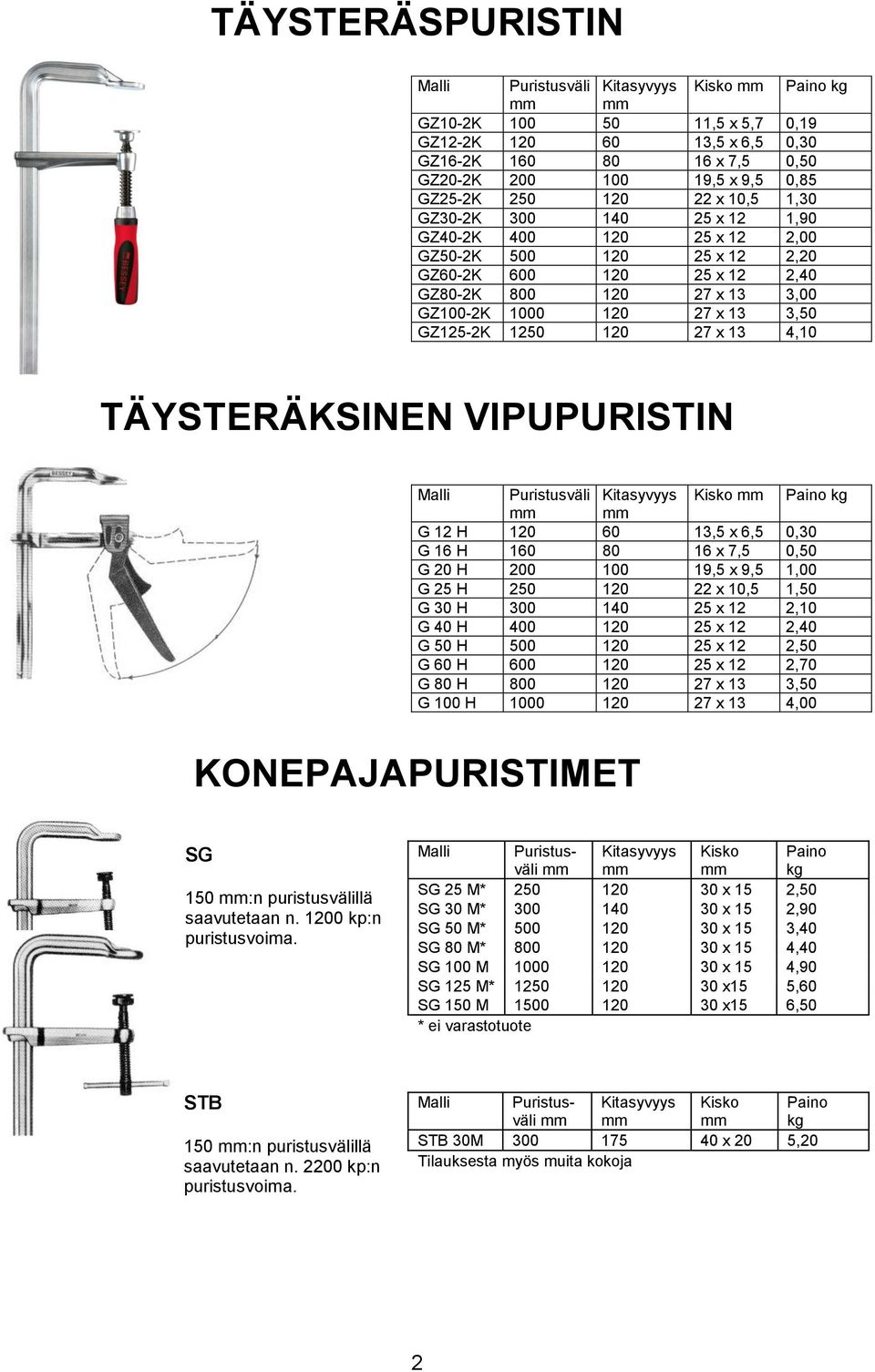

3 TÄYSTERÄSPURISTIN Malli Puristusväli Kitasyvyys Kisko Paino GZ10-2K ,5 x 5,7 0,19 GZ12-2K ,5 x 6,5 0,30 GZ16-2K x 7,5 0,50 GZ20-2K ,5 x 9,5 0,85 GZ25-2K x 10,5 1,30 GZ30-2K x 12 1,90 GZ40-2K x 12 2,00 GZ50-2K x 12 2,20 GZ60-2K x 12 2,40 GZ80-2K x 13 3,00 GZ100-2K x 13 3,50 GZ125-2K x 13 4,10 TÄYSTERÄKSINEN VIPUPURISTIN Malli Puristusväli Kitasyvyys Kisko Paino G 12 H ,5 x 6,5 0,30 G 16 H x 7,5 0,50 G 20 H ,5 x 9,5 1,00 G 25 H x 10,5 1,50 G 30 H x 12 2,10 G 40 H x 12 2,40 G 50 H x 12 2,50 G 60 H x 12 2,70 G 80 H x 13 3,50 G 100 H x 13 4,00 KONEPAJAPURISTIMET SG 150 :n puristusvälillä saavutetaan n kp:n puristusvoima. Malli Puristusväli Kitasyvyys Kisko Paino SG 25 M* x 15 2,50 SG 30 M* x 15 2,90 SG 50 M* x 15 3,40 SG 80 M* x 15 4,40 SG 100 M x 15 4,90 SG 125 M* x15 5,60 SG 150 M x15 6,50 * ei varastotuote STB 150 :n puristusvälillä saavutetaan n kp:n puristusvoima. Malli Puristusväli Kitasyvyys Kisko Paino STB 30M x 20 5,20 Tilauksesta myös muita kokoja 2

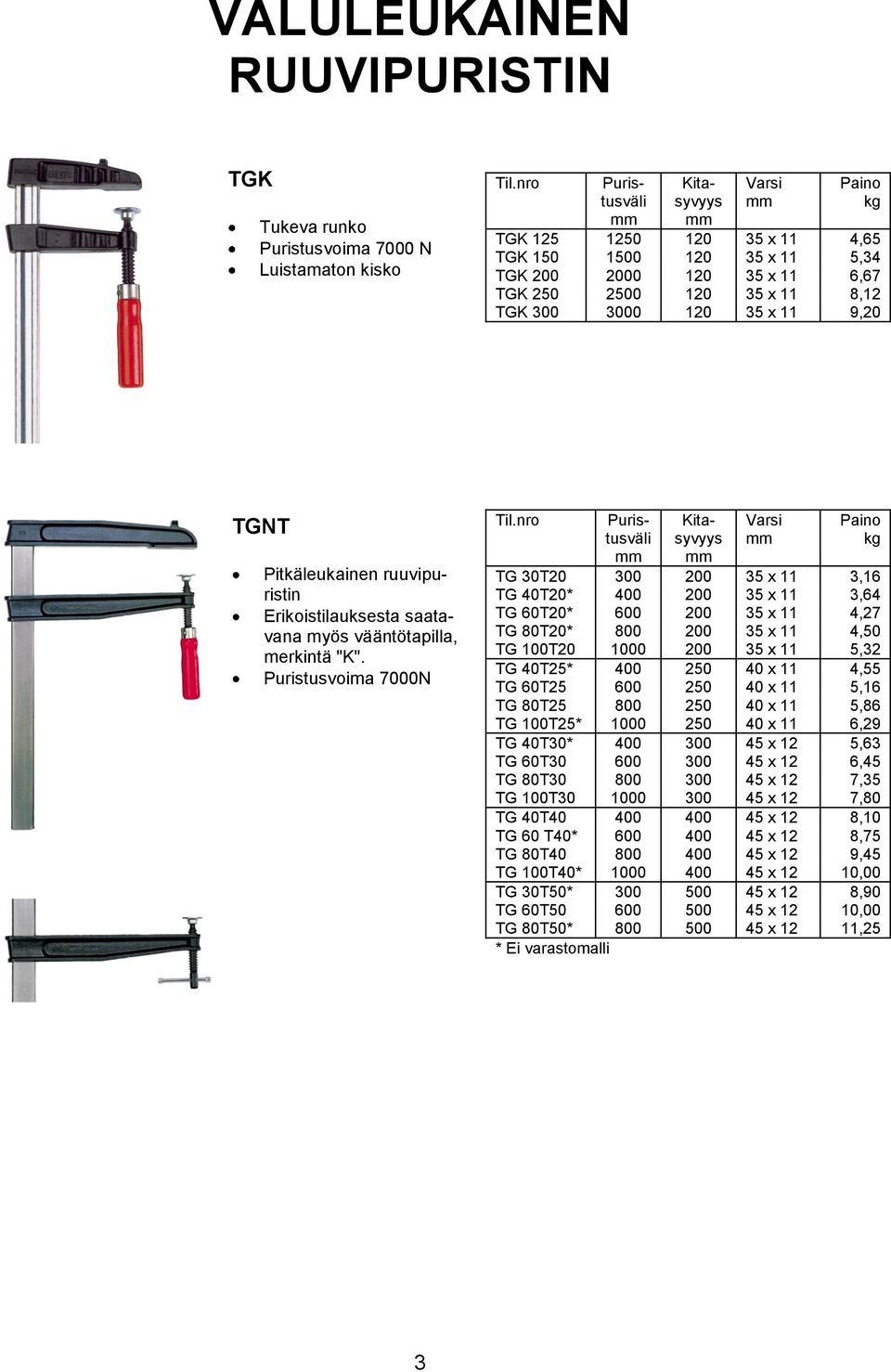

4 VALULEUKAINEN RUUVIPURISTIN TGK Tukeva runko Puristusvoima 7000 N Luistamaton kisko Til.nro Varsi Paino TGK x 11 4,65 TGK x 11 5,34 TGK x 11 6,67 TGK x 11 8,12 TGK x 11 9,20 TGNT Pitkäleukainen ruuvipuristin Erikoistilauksesta saatavana myös vääntötapilla, merkintä "K". Puristusvoima 7000N Til.nro Puristusväli Kitasyvyys Puristusväli Kitasyvyys Varsi Paino TG 30T x 11 3,16 TG 40T20* x 11 3,64 TG 60T20* x 11 4,27 TG 80T20* x 11 4,50 TG 100T x 11 5,32 TG 40T25* x 11 4,55 TG 60T x 11 5,16 TG 80T x 11 5,86 TG 100T25* x 11 6,29 TG 40T30* x 12 5,63 TG 60T x 12 6,45 TG 80T x 12 7,35 TG 100T x 12 7,80 TG 40T x 12 8,10 TG 60 T40* x 12 8,75 TG 80T x 12 9,45 TG 100T40* x 12 10,00 TG 30T50* x 12 8,90 TG 60T x 12 10,00 TG 80T50* x 12 11,25 * Ei varastomalli 3

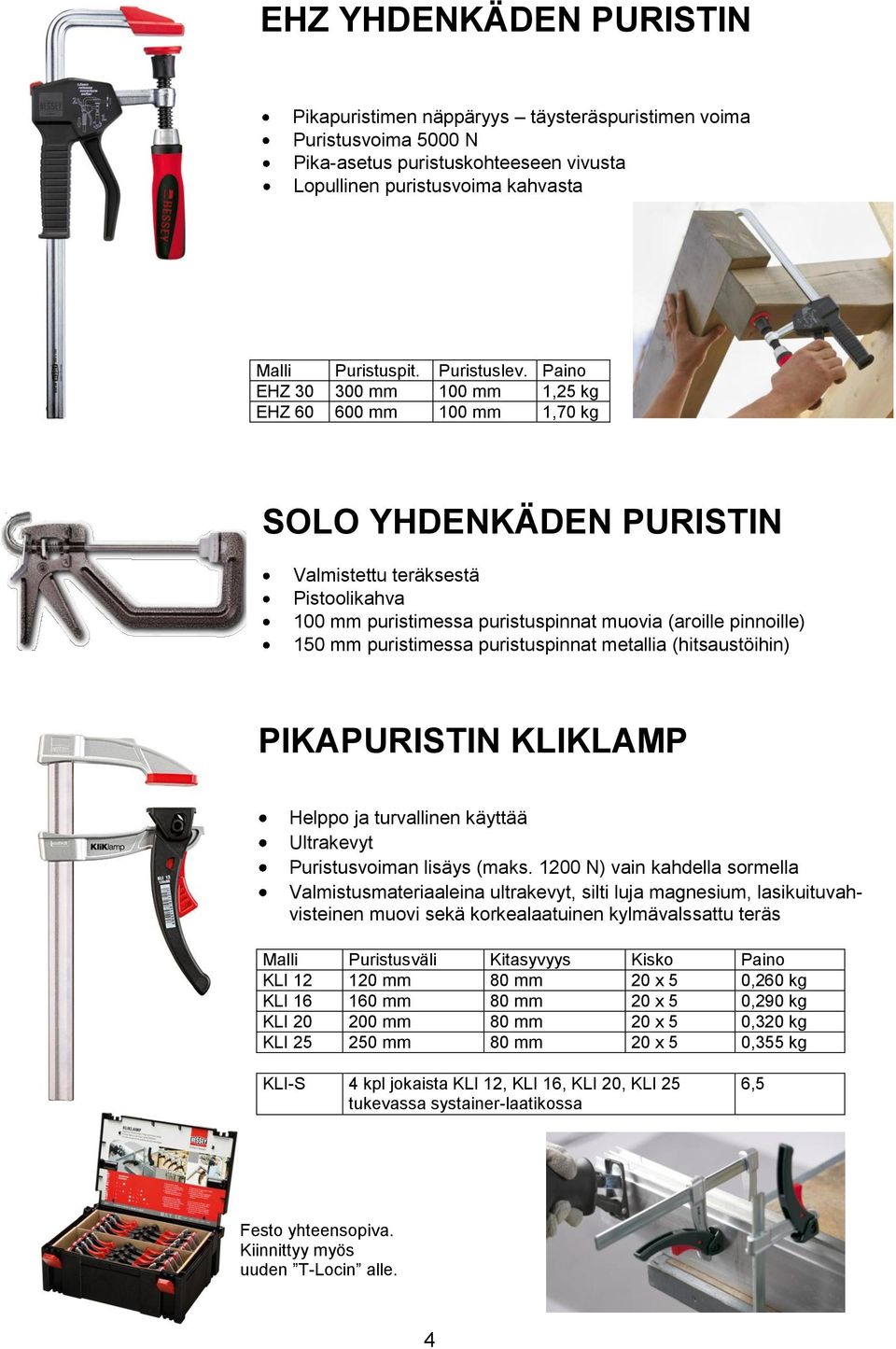

5 EHZ YHDENKÄDEN PURISTIN Pikapuristimen näppäryys täysteräspuristimen voima Puristusvoima 5000 N Pika-asetus puristuskohteeseen vivusta Lopullinen puristusvoima kahvasta Malli Puristuspit. Puristuslev. Paino EHZ ,25 EHZ ,70 SOLO YHDENKÄDEN PURISTIN Valmistettu teräksestä Pistoolikahva 100 puristimessa puristuspinnat muovia (aroille pinnoille) 150 puristimessa puristuspinnat metallia (hitsaustöihin) PIKAPURISTIN KLIKLAMP Helppo ja turvallinen käyttää Ultrakevyt Puristusvoiman lisäys (maks N) vain kahdella sormella Valmistusmateriaaleina ultrakevyt, silti luja magnesium, lasikuituvahvisteinen muovi sekä korkealaatuinen kylmävalssattu teräs Malli Puristusväli Kitasyvyys Kisko Paino KLI x 5 0,260 KLI x 5 0,290 KLI x 5 0,320 KLI x 5 0,355 KLI-S 4 kpl jokaista KLI 12, KLI 16, KLI 20, KLI 25 tukevassa systainer-laatikossa 6,5 Festo yhteensopiva. Kiinnittyy myös uuden T-Locin alle. 4

6 METALLIMIEHEN KULMAPURISTIN Tarkka ja monipuolisesti aseteltava puristin, joka kiinnittää ja oikaisee myös eri paksuiset kappaleet suoraan kulmaan. Runko galvanoitua adusoitua valurautaa. Suuren vääntövoiman antava läpikulkeva vääntökahva. Trapetsikierteinen kara on kuparoitu, jotta hitsausroiskeet eivät tartu. Leuan korkeus. 35, pit. 110 Malli Maks. läpimeno Maks. puristusväli Paino WSM x 90 3,5 WSM x 120 8,2 KULMAPURISTIN WS 3 JA WS 6 Työkappaleiden suorakulmainen kiinnittäminen (ei purista kappaleita yhteen) Vankat muovipäällysteiset alumiinileuat Kahvan ohjausnivel ja pikasiirron mutteri lasikuituvahvisteista polyamidia Vastaleuan pikasiirto Trapetsikierteinen ruuvi galvaanisesti sinkitty Malli Läpimenevien työkappaleiden maks. paks. Työkappaleen maks. paks. kulmaliitoksessa Paino WS ,96 WS ,00 Pöytäkiinnitin lisävarusteena KULMAPURISTIN GS11 Liikkuva ja lukittava vastekappale Liukupinta tukevaa terästä Liukumaton kolmipistealusta Puristimen sivulla keskeisesti liikkuvat lujat puristusvarret sekä niiden akselit ovat teräksestä. Puristuspinnassa on elastinen pinnoite. Kotelo iskunkestävää muovia Käteensopiva kahva, purseeton niittaus Puristettavat kulmat Malli Puristusleveys Paino GS

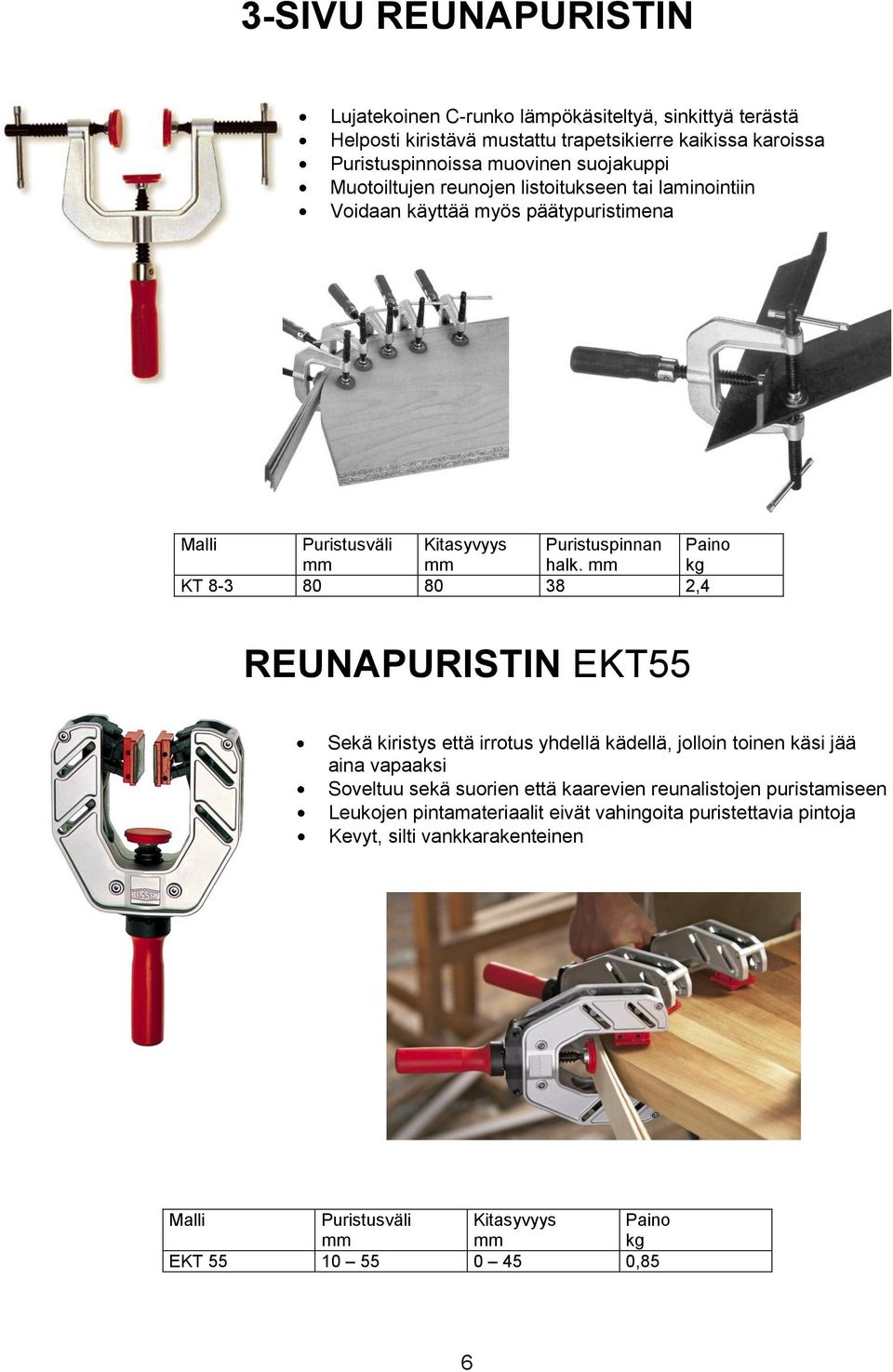

7 3-SIVU REUNAPURISTIN Lujatekoinen C-runko lämpökäsiteltyä, sinkittyä terästä Helposti kiristävä mustattu trapetsikierre kaikissa karoissa Puristuspinnoissa muovinen suojakuppi Muotoiltujen reunojen listoitukseen tai laminointiin Voidaan käyttää myös päätypuristimena Malli Puristusväli Kitasyvyys Puristuspinnan Paino halk. KT ,4 REUNAPURISTIN EKT55 Sekä kiristys että irrotus yhdellä kädellä, jolloin toinen käsi jää aina vapaaksi Soveltuu sekä suorien että kaarevien reunalistojen puristamiseen Leukojen pintamateriaalit eivät vahingoita puristettavia pintoja Kevyt, silti vankkarakenteinen Malli Puristusväli Kitasyvyys Paino EKT ,85 6

8 REUNAPURISTIN KANTENFIX Kantenfix on laite, jonka toiminta on yllättävän tehokas. Voidaan asentaa yhdellä kädellä Kun ruuvista kiristetään kiristyvät sivupuristusleuat samalla automaattisesti Ei vahingoita levyn pintoja Ei liukumista sileilläkään pinnoilla Listan liimaus sekä kuperille että koverille pinnoille JUNIOR levyn paksuuksille SENIOR levyn paksuuksille REUNA- JA PÄÄTYPURISTIN SPANNFIX Ergonominen ja moderni muotoilu Kätevä ja kevyt valurunko Puristin on suunniteltu erityisesti aattikäyttöön Paino 1,1 Kg Soveltuu. kaappien Sisä- ja ulkopuolisten Siistit liimaukset myös sekä kehysten kasaukseen reunalistojen liimaukseen kulmapaloissa 7

9 LIITOSPURISTIN PS 55 Sileiden pintojen puristamiseen ja liittämiseen pienellä puristusvoimalla (maks. 260 N) Soveltuu esim. lasille, muoville, graniitille, laminaatille ja keraamisille pinnoille Nopea imukuppien kiinnitys Liitoskohtien tasoitus korkeussuunnassa kääntövivuilla Malli Puristusväli Leveys/Pituus Paino PS / 361 1,55 LIITOSPURISTIN PS 130 Suurten ja painavien sileiden pintojen puristamiseen ja liittämiseen Maksimi puristusvoima 1200 N Soveltuu esim. lasille, muoville, graniitille, laminaatille ja keraamisille pinnoille. Imukupit kiinnitetään muutamalla pumppauksella: merkkirengas osoittaa alipaineen riittävyyden. Tukeva rakenne Malli Puristusväli Leveys/Pituus Paino PS / 770 4,60 8

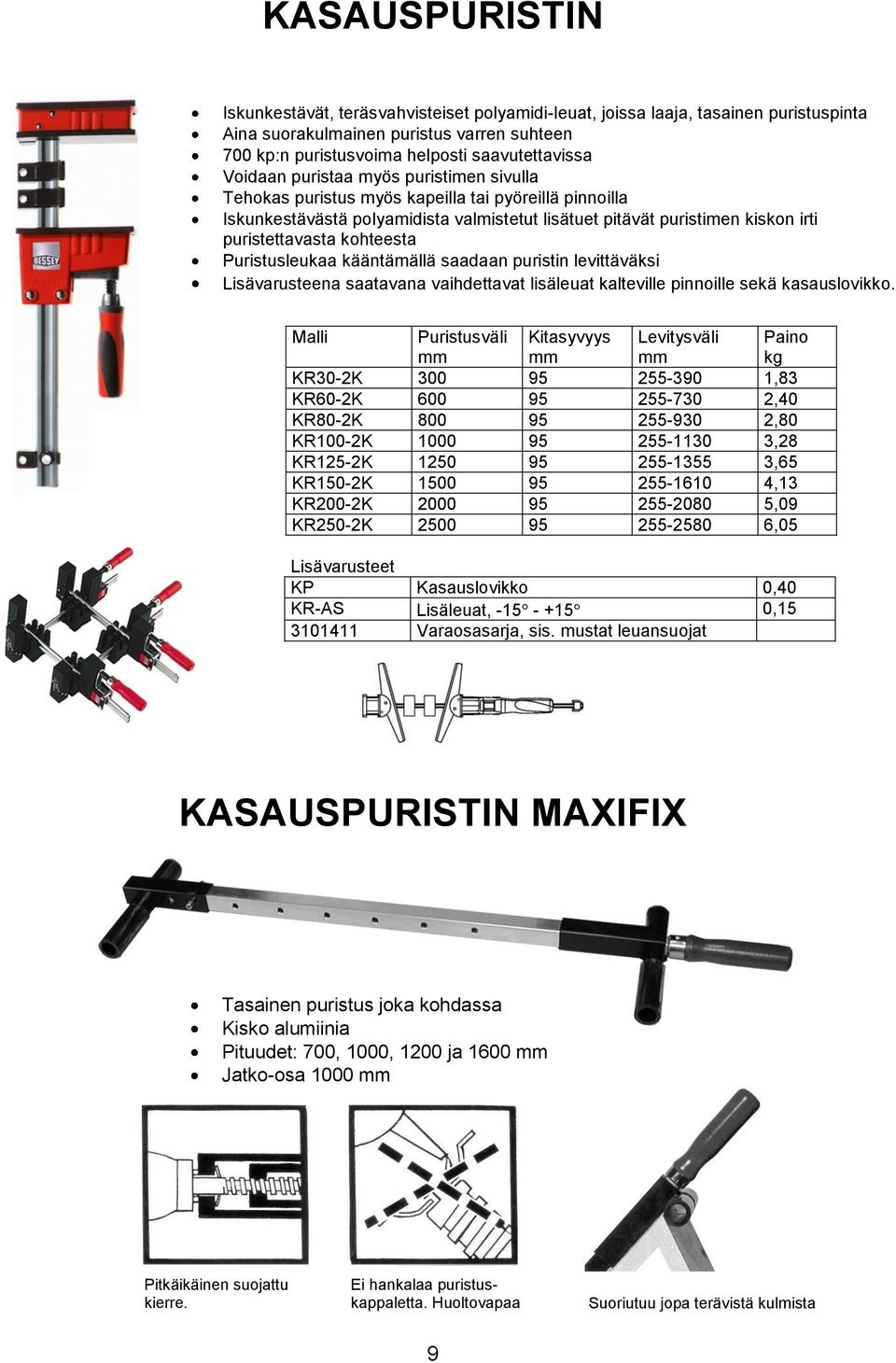

10 KASAUSPURISTIN Iskunkestävät, teräsvahvisteiset polyamidi-leuat, joissa laaja, tasainen puristuspinta Aina suorakulmainen puristus varren suhteen 700 kp:n puristusvoima helposti saavutettavissa Voidaan puristaa myös puristimen sivulla Tehokas puristus myös kapeilla tai pyöreillä pinnoilla Iskunkestävästä polyamidista valmistetut lisätuet pitävät puristimen kiskon irti puristettavasta kohteesta Puristusleukaa kääntämällä saadaan puristin levittäväksi Lisävarusteena saatavana vaihdettavat lisäleuat kalteville pinnoille sekä kasauslovikko. Malli Puristusväli Kitasyvyys Levitysväli Paino KR30-2K ,83 KR60-2K ,40 KR80-2K ,80 KR100-2K ,28 KR125-2K ,65 KR150-2K ,13 KR200-2K ,09 KR250-2K ,05 Lisävarusteet KP Kasauslovikko 0,40 KR-AS Lisäleuat, , Varaosasarja, sis. mustat leuansuojat KASAUSPURISTIN MAXIFIX Tasainen puristus joka kohdassa Kisko alumiinia Pituudet: 700, 1000, 1200 ja 1600 Jatko-osa 1000 Pitkäikäinen suojattu kierre. Ei hankalaa puristuskappaletta. Huoltovapaa Suoriutuu jopa terävistä kulmista 9

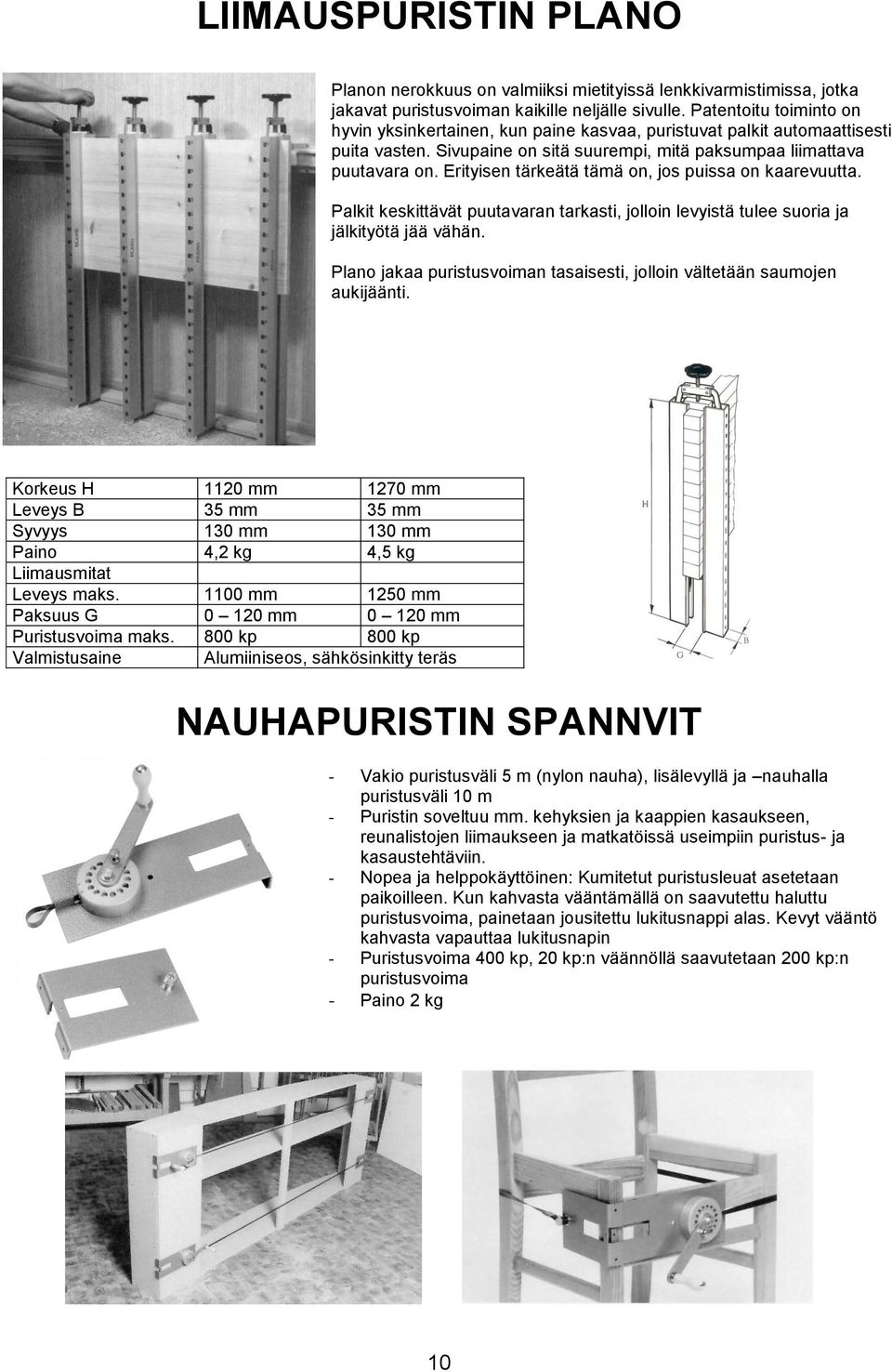

11 LIIMAUSPURISTIN PLANO Planon nerokkuus on valmiiksi mietityissä lenkkivarmistimissa, jotka jakavat puristusvoiman kaikille neljälle sivulle. Patentoitu toiminto on hyvin yksinkertainen, kun paine kasvaa, puristuvat palkit automaattisesti puita vasten. Sivupaine on sitä suurempi, mitä paksumpaa liimattava puutavara on. Erityisen tärkeätä tämä on, jos puissa on kaarevuutta. Palkit keskittävät puutavaran tarkasti, jolloin levyistä tulee suoria ja jälkityötä jää vähän. Plano jakaa puristusvoiman tasaisesti, jolloin vältetään saumojen aukijäänti. Korkeus H Leveys B Syvyys Paino 4,2 4,5 Liimausmitat Leveys maks Paksuus G Puristusvoima maks. 800 kp 800 kp Valmistusaine Alumiiniseos, sähkösinkitty teräs NAUHAPURISTIN SPANNVIT - Vakio puristusväli 5 m (nylon nauha), lisälevyllä ja nauhalla puristusväli 10 m - Puristin soveltuu. kehyksien ja kaappien kasaukseen, reunalistojen liimaukseen ja matkatöissä useimpiin puristus- ja kasaustehtäviin. - Nopea ja helppokäyttöinen: Kumitetut puristusleuat asetetaan paikoilleen. Kun kahvasta vääntämällä on saavutettu haluttu puristusvoima, painetaan jousitettu lukitusnappi alas. Kevyt vääntö kahvasta vapauttaa lukitusnapin - Puristusvoima 400 kp, 20 kp:n väännöllä saavutetaan 200 kp:n puristusvoima - Paino 2 10

12 VANNEPURISTIN PIUKKA Monikäyttöinen teräsnauhainen yleis-, liimaus- ja kehyspuristin Mitä erimuotoiseille kappaleille Tasainen puristus Kevyt, kätevä, kestävä Teräsvanne 30 x 0,3 Pituus normaalisti 5 m, muita pituuksia tilauksesta Paino n. 3,0 Pituus kokoon vedettynä n. 43 cm Kehystäjän malli: Kulmapalojen alla korotuspalat, jotka pitävät listat altapäin samassa tasossa Kulmapalat pysyvät nauhassa putkisokkien avulla 11

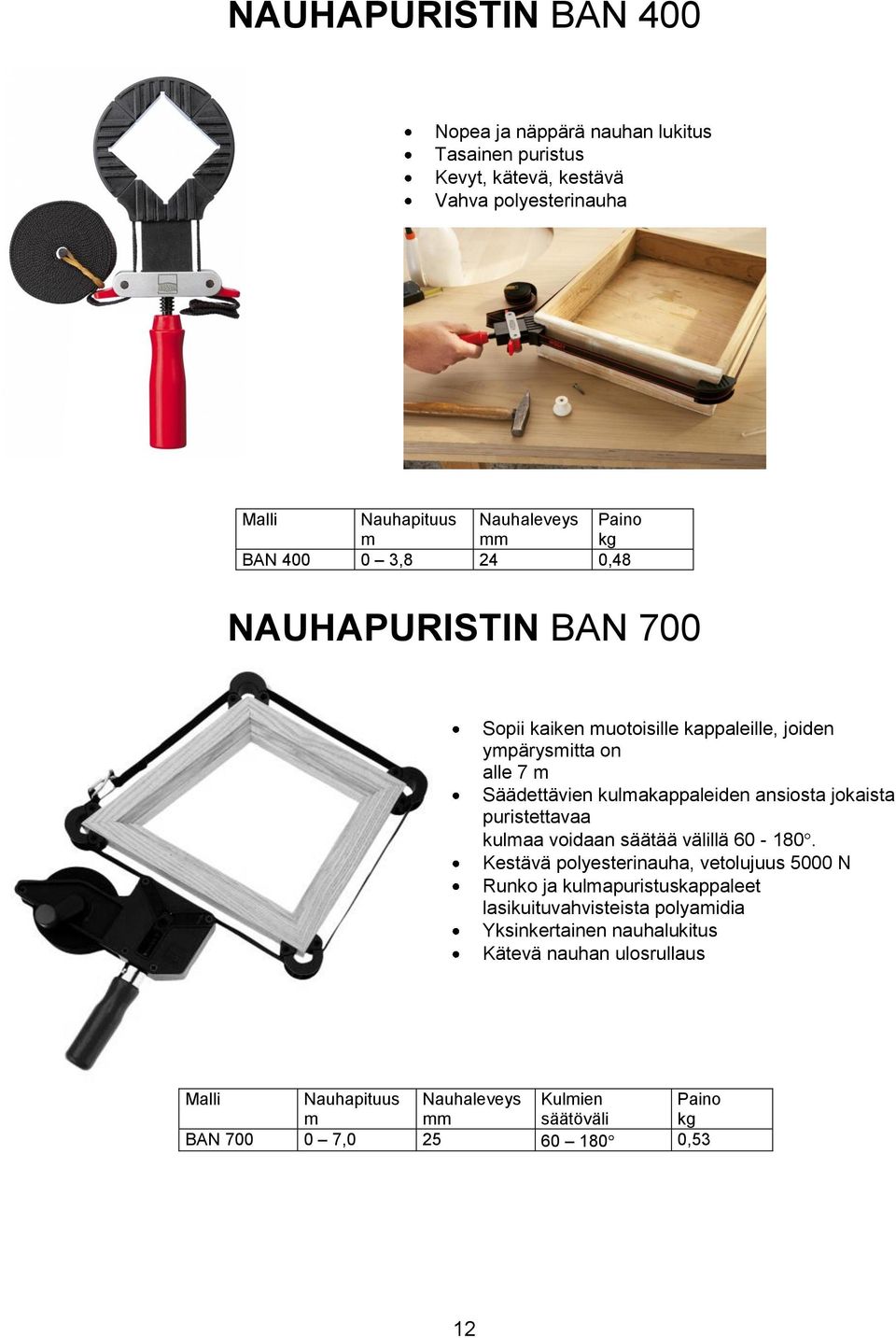

13 NAUHAPURISTIN BAN 400 Nopea ja näppärä nauhan lukitus Tasainen puristus Kevyt, kätevä, kestävä Vahva polyesterinauha Malli Nauhapituus Nauhaleveys Paino m BAN ,8 24 0,48 NAUHAPURISTIN BAN 700 Sopii kaiken muotoisille kappaleille, joiden ympärysmitta on alle 7 m Säädettävien kulmakappaleiden ansiosta jokaista puristettavaa kulmaa voidaan säätää välillä Kestävä polyesterinauha, vetolujuus 5000 N Runko ja kulmapuristuskappaleet lasikuituvahvisteista polyamidia Yksinkertainen nauhalukitus Kätevä nauhan ulosrullaus Malli Nauhapituus Nauhaleveys Kulmien Paino m säätöväli BAN , ,53 12

14 BESSEY T-KISKOPURISTIN TB Malli Puristusväli Kisko Paino TB T 40 x 40 x 5 5,00 TB T 40 x 40 x 5 5,40 TB T 40 x 40 x 5 6,30 TB T 40 x 40 x 5 8,10 TB 250* 2500 T 40 x 40 x 5 9,20 * Ei varastotuote BESSEY PUTKIPURISTIMEN LEUAT Leuat sopivat normaaliin ¾ mustaan vesijohtoputkeen. Putken pituus voidaan valita oman tarpeen mukaan. Toiseen päähän tehdään putkikierre. Liikkuva vastaleuka kiinnittyy mukana tulevilla jousitetuilla lamellilevyillä. Malli Kitasyvyys Paino BPC-H ,30 13

15 LEVYNKANTOKAHVAT Toimii yhdellä kädellä Tukeva ja kevyt alumiinirakenne Pitkäikäiset vaihdettavat kumit Itsesäätyvä puristus 0 50 Nostokyky 75 asti Nostaa: puulevyt, metallilevyt (ei rasvaisia), pinnoitetut levyt, rakennuslevyt, ovet MALLINE-PURISTIMET Sinkitty ja passivoitu Laakeritapit ruostumatonta terästä Karkaistut laakeriholkit (paitsi nr.1) Ergonominen kahva öljyn kestävää muovia. Taulukossa olevat koot ovat varastomalleja, tilauksesta saatavana muita kokoja ja puristinmalleja. Koko a () b () c () BESSEY MALLINEPURISTIN STC Automaattisesti säätyvä puristusleuka Puristusvoiman säätö säätöruuvilla 2500N asti Pohjalevyn reiät suunniteltu helpottamaan nopeaa ja turvallista kiinnitystä. Ergonomisesti muotoiltu kahva sopii hyvin käteen ja on tukeva Malli Kokonaispit. Puristusvarren pit. Kapasiteetti maks. STC-HH tai 5-45 STC-HH tai Paino 0,38 0,42 14
