Jøtul F 262 / F 263. Manual Version P11

Koko: px
Aloita esitys sivulta:

Download "Jøtul F 262 / F 263. Manual Version P11"

Transkriptio

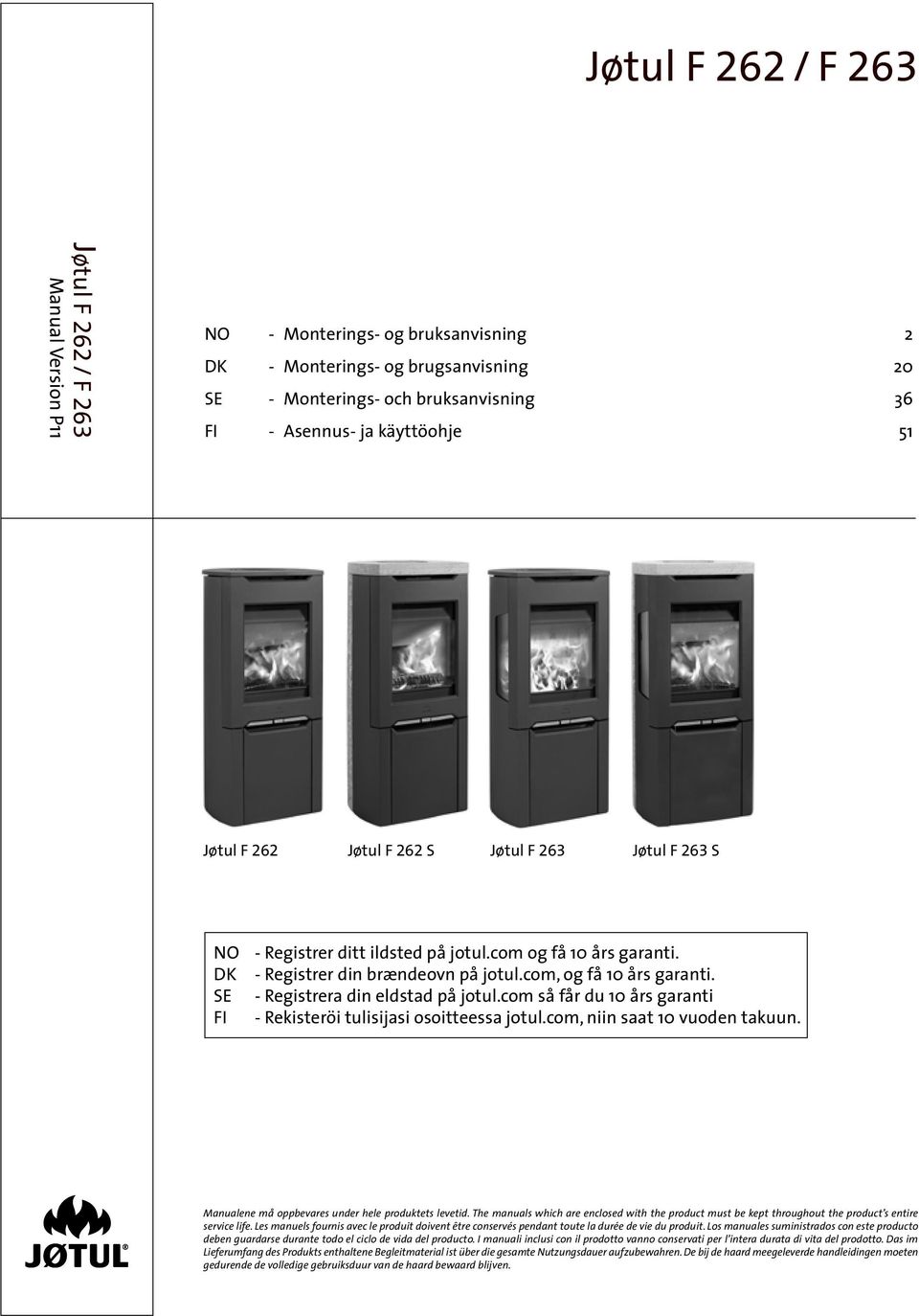

1 Jøtul F 262 / F 263 Jøtul F 262 / F 263 Manual Version P11 NO - Monterings- og bruksanvisning 2 DK - Monterings- og brugsanvisning 20 SE - Monterings- och bruksanvisning 36 FI - sennus- ja käyttöohje 51 Jøtul F 262 Jøtul F 262 S Jøtul F 263 Jøtul F 263 S NO - Registrer ditt ildsted på jotul.com og få 10 års garanti. DK - Registrer din brændeovn på jotul.com, og få 10 års garanti. SE - Registrera din eldstad på jotul.com så får du 10 års garanti FI - Rekisteröi tulisijasi osoitteessa jotul.com, niin saat 10 vuoden takuun. Manualene må oppbevares under hele produktets levetid. The manuals which are enclosed with the product must be kept throughout the product s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit. Los manuales suministrados con este producto deben guardarse durante todo el ciclo de vida del producto. I manuali inclusi con il prodotto vanno conservati per l intera durata di vita del prodotto. Das im Lieferumfang des Produkts enthaltene egleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren. De bij de haard meegeleverde handleidingen moeten gedurende de volledige gebruiksduur van de haard bewaard blijven.

2 2

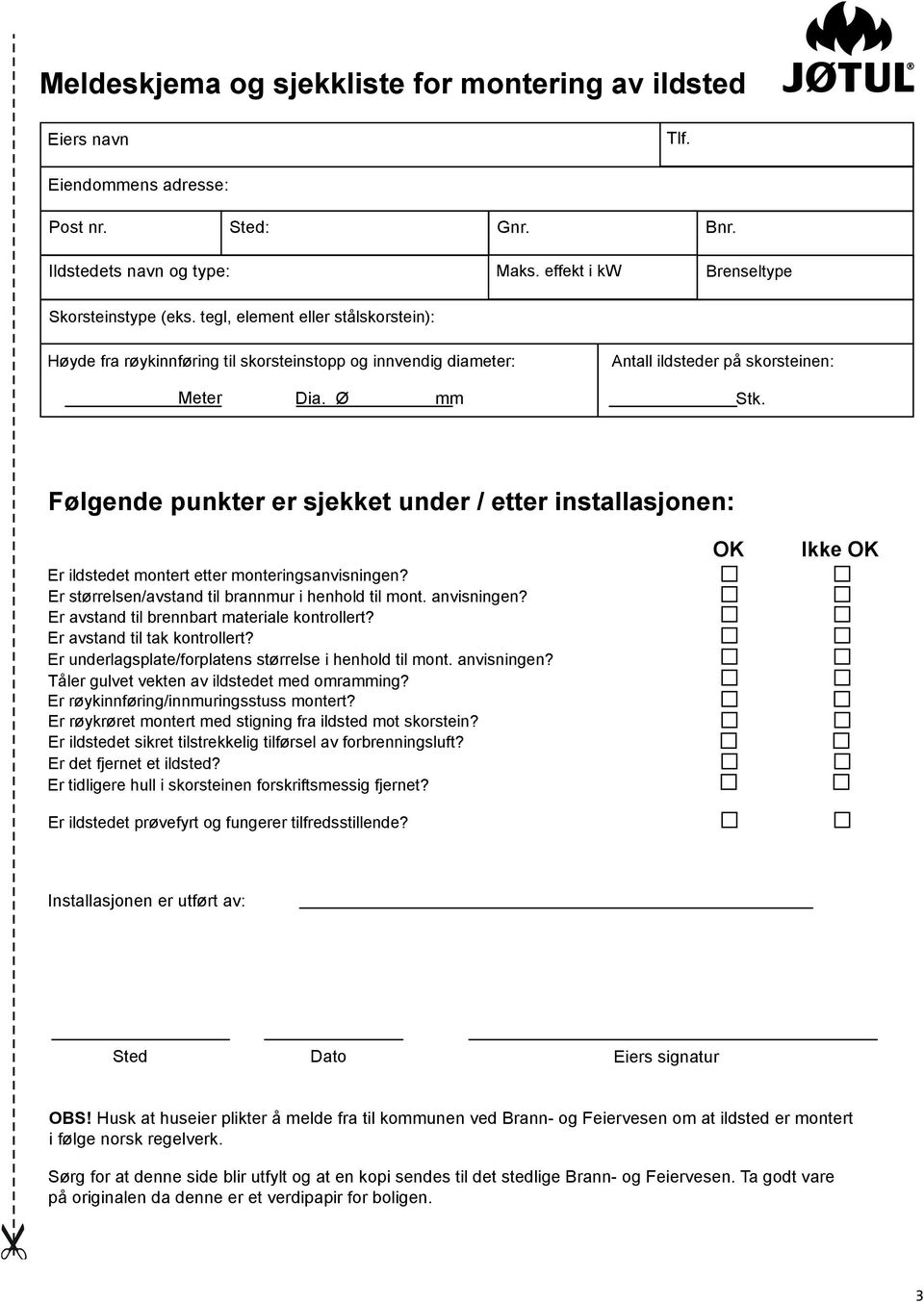

3 Meldeskjema og sjekkliste for montering av ildsted Eiers navn Tlf. Eiendommens adresse: Post nr. Sted: Gnr. nr. Ildstedets navn og type: Maks. effekt i kw renseltype Skorsteinstype (eks. tegl, element eller stålskorstein): Høyde fra røykinnføring til skorsteinstopp og innvendig diameter: Meter Dia. Ø mm ntall ildsteder på skorsteinen: Stk. Følgende punkter er sjekket under / etter installasjonen: Er ildstedet montert etter monteringsanvisningen? Er størrelsen/avstand til brannmur i henhold til mont. anvisningen? Er avstand til brennbart materiale kontrollert? Er avstand til tak kontrollert? Er underlagsplate/forplatens størrelse i henhold til mont. anvisningen? Tåler gulvet vekten av ildstedet med omramming? Er røykinnføring/innmuringsstuss montert? Er røykrøret montert med stigning fra ildsted mot skorstein? Er ildstedet sikret tilstrekkelig tilførsel av forbrenningsluft? Er det fjernet et ildsted? Er tidligere hull i skorsteinen forskriftsmessig fjernet? Er ildstedet prøvefyrt og fungerer tilfredsstillende? OK Ikke OK Installasjonen er utført av: Sted Dato Eiers signatur OS! Husk at huseier plikter å melde fra til kommunen ved rann- og Feiervesen om at ildsted er montert i følge norsk regelverk. Sørg for at denne side blir utfylt og at en kopi sendes til det stedlige rann- og Feiervesen. Ta godt vare på originalen da denne er et verdipapir for boligen. 3

4 4

5 Innhold Installasjonsmanual med tekniske data 1.0 Forhold til myndighetene Tekniske data Sikkerhet Installasjon Daglig bruk Service Vedlikehold Tilleggsutstyr Gjenvinning Garantivilkår...19 Registrer ditt ildsted på jotul.com og få 10 års garanti. 1.0 Forhold til myndighetene lle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholdes ved installasjonen av produktet. Ildstedet må alltid monteres i henhold til landets gjeldende regelverk. Kontakt gjerne stedlig brann-/feiervesen for råd før monteringen/installasjonen begynner. Les monterings- og bruksanvisningen nøye før monteringen/ installasjon begynner. Et typeskilt av varmebestandig materiale er plassert på innsiden av sokkelen. Det inneholder informasjon om identifikasjon og dokumentasjon av produktet. Etter installasjonen skal kontrollskjema fylles ut av godkjent kontrollør, og eier er ansvarlig for at en kopi blir sendt til stedlig brann-/feiervesen. Skjema er å finne på eller Ildstedet må ikke tas i bruk før godkjent kontroll. 2.0 Tekniske data Jøtul F 262 Jøtul F 263 Materiale: Støpejern Støpejern Overflatebehandling: Sort lakk Sort lakk Type brensel: Ved Ved Maks. vedlengde: 33 cm 33 cm Røykuttak: Topp/bak Topp/bak Røykrørsdimensjon: Ø150 mm Ø150 mm Vekt: a. 140kg a. 140 kg Vekt klebersett: a. 80 kg a. 80 kg Vekt stålsider: a. 20 kg a. 20 kg Vekt klebertopp (tilleggsutstyr): a. 20 kg a. 20 kg Tilleggsutstyr: Gulvplate front glass, gulvplate front stål, heldekkende gulvplate stål, klebertopp komplett, stålsider komplett, klebersett komplett, vifte, peissett. Produktmål, avstander: Se fig. 1 Se fig. 1 NORSK Product: Jøtul Room heater fired by solid fuel Standard Minimum distance to adjacent combustible materials: Minimum distance to adjacent combustible materials: Emission of O in combustion products Flue gas temperature Nominal heat output Efficiency Operation range Fuel type Operational type The appliance can be used in a shared flue. ountry lassification ertificate/ pproved by standard Norway Klasse II Sweden SP Sveriges Provnings- och OG SP Forskningsinstitut SP Swedish National Testing and Research EUR Intermittent EN Institute Follow user`s instructions. Use only recommended fuels. Montage- und edienungsanleitung beachten. Verwenden Sie nur empfohlenen rennstoffen. Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés. Serial no: Y-xxxx, Year: 200x Manufacturer: Jøtul S PO 1441 N-1602 Fredrikstad Norway : : : : : : : : På samtlige av våre produkter finnes et skilt som angir serienummer og år. Skriv av dette nummeret på avmerket sted. For at garantien skal gjelde, skal serienummeret og garantikort/ kvittering alltid presenteres ved kontakt med forhandler eller Jøtul. Serial no. Tekniske data i h.h.t. EN Jøtul F 262 Jøtul F 263 Jøtul F 262 S Jøtul F 263 S Nominell varmeavgivelse: 5 kw 5 kw Røykgass massestrøm: 4,5 g/sek 5,0 g/sek nbefalt skorsteinstrekk: 12 Pa 12 Pa Virkningsgrad: 83 %/5,9 kw 82%@5,9 kw O emisjon (13% O 2 ): 0,06% 0,10% O emisjon (13% O 2 ): 792 mg/nm mg/nm 3 Røykgasstemperatur: 270 o 260 o Driftsform: Intermitterende Intermitterende Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs. at det legges i et nytt ilegg straks brenslet har brent ned til glør. 5

6 NORSK Fig. 1 Støpejernstopp Klebertopp Stålesone 519 Min. mål gulvplate = I henhold til nasjonale lover og regler. Se kapittel 4.1 rennbar vegg: rannmur: Jøtul F 262 / F 263 Min. avstand til brennbar vegg: Min. avstand til brennbar vegg beskyttet av brannmur: Utenpåliggende Innfelt P

7 Friskluftstilførsel I et godt isolert hus må luften som går til forbrenning erstattes. Dette er spesielt viktig i et hus med mekanisk utlufting. Dette kan skje på flere måter. Det viktigste er at luften tilføres rommet der vedovnen er plassert. Ytterveggsventilen skal være plassert så nær vedovnen som mulig og skal kunne lukkes når ovnen ikke er i bruk. Nasjonale og lokale byggeforskrifter skal følges vedrørende tilkobling av friskluftstilførselen. N! Pass på at luftventiler i rommet hvor ildstedet er plassert, ikke er blokkerte. Figur 2, gjennom gulv og kjeller NORSK Lukket forbrenningssystem Vedovnens lukkede forbrenningssystem bør brukes hvis man bor i nyoppførte, lufttette boliger. Ekstern forbrenningsluft kobles til gjennom et ventilasjonsrør via vegg eller gulv. Figur 2D, indirekte gjennom Gjennom gulv yttervegg og krypgrunn Tilførsel av uteluft Mengden forbrenningsluft for Jøtuls produkter er ca m 3 /h. Det er mulig å ta uteluft direkte inn i produktet gjennom: En fleksibel tilførselsslange fra utsiden/skorstein (kun dersom skorsteinen har egen kanal for uteluftstilførsel) og til uteluftstussen på produktet. Figur 2, gjennom yttervegg Indirekte gjennom yttervegg Gjennom yttervegg Figur 2, gjennom gulv og plate på mark Gjennom golv og plate på m 7

8 NORSK 3.0 Sikkerhet OS! For å sikre optimal funksjon og sikkerhet anbefaler Jøtul at installasjonen utføres av kvalifisert montør (se komplett forhandlerliste på Eventuelle endringer på produktet som foretas av forhandleren, montøren eller brukeren, kan føre til at produktet og sikkerhetsfunksjonene ikke fungerer som de skal. Det samme gjelder montering av tilbehør eller tilleggsutstyr som ikke er levert av Jøtul. Dette kan også skje dersom elementer som er nødvendige for ildstedets funksjon og sikkerhet, har blitt demontert eller fjernet. I alle disse tilfellene fraskriver produsenten seg sitt ansvar, og reklamasjonsretten bortfaller. 3.1 rannforebyggende tiltak Enhver bruk av ildstedet kan representere en viss fare. Ta derfor hensyn til følgende anvisninger: Minste tillatte sikkerhetsavstander ved installering og bruk av ildstedene finnes i fig. 1. Den spesifiserte avstanden til brennbare materialer gjelder for denne ovnen. Ovnen må installeres med et E-godkjent røykrør. Det må også tas hensyn til avstanden fra røykrør til brennbare materialer. Sørg for at møbler og annet brennbart materiale ikke kommer for nær ildstedet. Minste avstand foran ildstedsåpningen til brennbart materiale skal være 1000 mm. La ilden brenne ut. Slukk den aldri med vann. Ildstedet blir varmt under fyring, og kan forårsake forbrenning hvis det berøres. Fjern asken kun når ildstedet er kaldt. ske kan inneholde glør og bør derfor oppbevares i en ubrennbar beholder. ske må plasseres forsvarlig utendørs, eller tømmes der dette ikke medfører brannfare. Krav til beskyttelse av brennbart gulv foran ildstedet Forplaten må være i henhold til nasjonale lover og regler. For Norge: Min. 300 mm fremfor ileggsåpningen, og bredde minimum lik ileggsåpningen. 3.3 Vegg (fig. 1) vstand til vegg av brennbart materiale vstand til vegg: Se fig. 1. vstand til vegg dekket av brannmur vstand til vegg dekket av brannmur: se fig. 1 Eventuelt kontakt dine lokale bygningsmyndigheter angående restriksjoner og installasjonskrav. Krav til brannmur rannmuren skal være minimum 100 mm tykk og være utført i teglstein, betongstein eller lettbetong. ndre materialer og konstruksjoner med tilfredsstillende dokumentasjon kan også benyttes. Et slikt produkt er f.eks. Jøtul JGFW-5 brannmurplate. vstand til ikke brennbar vegg Med ikke brennbar vegg menes her en ikke bærende vegg av gjennomgående murverk/betong. 3.4 Tak Det må være en avstand på minimum 1000 mm til brennbart tak over ildstedet. Ved brann i skorstein: Steng alle luker og ventiler. Hold ileggsdøren lukket. Kontroller loft og kjeller for røykutvikling. Ring brannvesenet. Før ildstedet kan taes i bruk etter en brann eller et branntilløp, må ildstedet og skorsteinen være kontrollert og funnet i orden av fagkyndig personell. 3.2 Gulv Fundamentering Man må forsikre seg om at gulvet er dimensjonert for ildstedet. Se «2.0 Tekniske data» for angivelse av vekt. Gulv som ikke er festet til fundamentet - såkalt flytende gulv - anbefales fjernet under en installasjon. Krav til beskyttelse av brennbart gulv under ildstedet Produktet har integrert gulvbeskyttelse, og kan derfor plasseres direkte på et tregulv. Eventuelt gulvbelegg av brennbart materiale, slik som linoleum, tepper etc. må fjernes under gulvplaten. 8

9 4.0 Installasjon Produktet leveres i minst 2 kolli. N! Kontroller at ildstedet er fri for skader før installasjonen begynner. Produktet er tungt! Sørg for hjelp når det skal settes opp og monteres. Pass på at møbler og annet ikke står så nærme at de blir uttørket. Fig. 3a NORSK 4.1 Skorstein og røykrør Ildstedet skal tilknyttes skorstein og røykrør som er godkjent for fastbrenselfyrt ildsted. Røykgasstemperatur for ildstedet er angitt i «2.0 Tekniske data». Minste anbefalte skorsteinslengde er 3,5 løpemeter fra innføringen. Skorsteinstverrsnittet må minimum være lik røykrørstverssnittet. ruk gjerne «2.0 Tekniske data» ved beregning av riktig skorsteinstverrsnitt. Flere fastbrenselfyrte ildsteder kan tilknyttes samme pipeløp dersom skorsteinstverrsnittet er tilstrekkelig. Søk råd hos stedlig brann-/feiervesen. Før det tas hull i skorsteinen, bør ildstedet prøveoppstilles for riktig avmerking for plassering av ildsted og hull i skorsteinen. Se fig. 1 for minimumsmål. Tilslutning til skorstein må utføres i henhold til monteringsanvisningen til leverandøren av røykinnføringen. Se til at røykrøret får stigning hele veien frem til skorsteinen. ruk røykrørsbend med feieluke for å sikre feiemulighet. 1. Skru ut skrue og mutter (fig. 3a - ). 2. Hekt av og fjern fjæren. 4.3 Vatring av ildsted Fig. 3b Vær obs på at det er særdeles viktig at tilslutninger har en viss fleksibilitet. Dette for å forhindre at bevegelser i installasjonen fører til sprekkdannelser. N! En korrekt og tett tilslutning er meget viktig for produktets funksjon. Trekk i skorsteinen ; se «2.0 Tekniske data». Ved for høy trekk kan man installere og betjene et røykrørsspjeld for å regulere ned trekken. 4.2 Demontering av selvlukkermekanisme for dør Produktet leveres med selvlukkermekanisme for dør påmontert. Hvis ønskelig kan denne fjernes. Fig. 3 2X 9

10 NORSK 4.4 Montering av røykrør ved bakuttak Produktet er levert fra fabrikk med røykstussen montert for topputtak. Fig. 6 N! Ønsker man bakuttak gjøres følgende: Fig. 4 Ved bruk av bakuttak til klebersider: For å kunne benytte seg av bakuttaket til klebersider, må bakplaten (fig. 4 ) klargjøres før produktet settes sammen og på sin endelige plass. 1. Skru ut skruene (fig. 6 ) og fjern røykstussen (fig. 6 ) fra topputtaket fra innsiden av brennkammeret. Fig Fjern det utslagbare dekslet (fig. 4 ) i bakplaten (fig. 4 ). 2. Tre bakplaten forsiktig inn på røykrøret (fig. 4 ). 3. Plasser produktet på korrekt plass (se figur 1). Fig Skru ut skruene (fig. 7 ) og fjern dekslet (fig. 7 ) fra bakuttaket. Fig Løft hvelvet forsiktig opp (fig. 5 ) 2. Ta ut den ene sidebrennplaten ved å løfte den litt opp og ut. (rukes hjelpemidler så vær oppmerksom på at vermikulittplatene kan ta skade ved hard behandling). 3. Løft ut hvelvet. 4. Ta ut den andre sidebrennplaten. 5. Ta ut ledeplater (fig. 5 ). 1. Slå ut det utslagbare dekslet bak fra utsiden (fig. 8 ). 2. Monter røykstussen (fig. 7 ) fra innsiden av brennkammeret der dekslet satt. 3. Monter dekslet (fig. 7 ) der røykstussen satt. 4. Tilbakemonter ledeplater (fig. 5 ) og hvelv (fig. 5 ). 10

11 NORSK Fig. 9 Fig. 11 D 1. Legg på pakning (fig. 9 ) fra skrueposen rundt kanten av røykrøret og før det inn i røykstussen (fig. 9 ). 4.5 Montering av sidepanel Stålsider Fig Sett ned pluggene (fig. 11 ) og klipsene (fig. 11 ). 2. Føy de to sideplatene sammen med et klips (fig. 11 ). 3. Ved bakuttak: Sett ekstra klips i underkant av åpningen (fig. 11 D). Fig. 12 Fig Skru fast sideplaten til sokkelen med mutter fra skrueposen. Fig. 12 Fig Ved røykuttak bak: Fjern det utslagbare dekslet (fig. 10 ) fra stålsiden (fig. 10 ). 2. Løft stålsiden og senk den ned over tappene (fig 10 og fig 12 ). 3. Gjenta punkt 1 og 2 for den andre siden. 1. Legg på topplate (fig. 13 ), topprist (fig. 13 ) og skål (fig. 13 ). 11

12 NORSK Ved bruk av klebertopp: Fig. 17 Fig D 44mm 1. øy opp ytterst leddet (fig. 17 ) på braketten. 1. ytt ut ferdig monterte skruer med skruer og muttere (fig. 14 ) fra skrueposen. 2. Legg klebertoppen (fig. 14 ) ned på skruene (fig. 14 ) og tårnene (fig. 14 ). 3. Juster skruene (fig. 14 ) til klebertoppen ligger plant. 4. Legg på ståldelen (fig. 14 D). Ved bakuttak: Sett på plass bakplaten (fig. 4 ) og fest den midlertidig som vist på figur 21. Fig. 18 Klebersider Viktig! Vær oppmerksom på at steinene kan ta skade ved hardhendt behandling. Monteringen bør utføres av kvalifisert person. Ved bakuttak må bakplaten forberedes iht. fig 4. Fig Legg 2 klebersteiner (fig. 15 ) forsiktig ned på gulvet. 2. Skru fast braketten (fig. 15 ) med 4 skruer (fig. 15 ). Ikke stram skruene ennå. Fig Reis opp klebersiden. 2. Juster plasseringen av klebersteinene og stram skruene. 3. Løft klebersiden og sett den forsiktig ned på tappene (fig. 18 ). 4. Før så øvre del av klebersiden inn til brennkammeret (fig. 18 ). 1. Skru fast de 2 neste klebersteinene (fig. 16 ) til braketten (fig. 16 ) med 4 skruer (fig. 16 ). Ikke stram skruene ennå. 12

13 NORSK Fig. 19 Fig mm 1. Senk bakplaten (fig. 21 ) ned over tappene (fig. 21 ). 2. Sett på mutteren fra innsiden (fig. 21 ). 1. Fest klebersiden til brennkammeret med skruene (fig. 19 og ). 2. Ved klebertopp: ytt ut skrue (fig. 19 ) med skrue og mutter (fig. 19 ) fra skrueposen. 3. Gjenta punkt 1 og 2 for den andre siden. Fig. 22 Fig Legg på topplate (fig. 22 ), topprist (fig. 22 ) og skål (fig. 22 ). Ved bruk av klebertopp: Fig Løft opp bakplaten (fig. 20 ) og før den ned mellom klebersidene (fig. 20 ). 1. Legg klebertoppen (fig. 23 ) ned på tårnene (fig. 23 ). 2. Legg på ståldelen (fig. 23 ). 13

14 NORSK 4.6 Montere peissett (tilleggsutstyr) Fig Daglig bruk Lukt under innfyring Under første gangs oppfyring kan ildstedet gi fra seg en irriterende gass som kan lukte noe. Dette er fordi lakken tørker. Gassen er ikke giftig, men det bør foretas en skikkelig utlufting av rommet. Fyr med god trekk til samtlige gasser har brent ut - til hverken røyk eller lukt merkes mer. 5.1 etjening Fyringstips N! Ved som lagres ute eller i kalde rom, bør tas inn ca. 1 døgn før den skal brukes slik at den får romtemperatur. 1. Fest braketten (fig. 24 ) med skruene (fig. 24 ). Det er flere måter å fyre opp i ovnen på, men det er alltid viktig å være nøye med hva du legger i ovnen. Se avsnittet Vedkvalitet. Viktig! Fyring med for lav lufttilførsel kan føre til dårlig forbrenning, dårligere virkningsgrad, høye utslipp av partikler, black carbon og andre helse og klimafarlige forbindelser. 4.7 Kontroll av funksjoner Når produktet er oppstilt, kontroller alltid betjeningshåndtakene. Disse skal bevege seg lett, og virke tilfredsstillende. Produktet er utstyrt med ett betjeningshåndtak. Dette håndtaket styrer både opptenningluften og forbrenningsluften. Trukket helt ut (etiketten er synlig): Opptenning. Vedkvalitet Med kvalitetsved menes det meste av kjent trevirke som bjørk, gran og furu. Veden bør være tørket slik at vanninnholdet er på maks. 20%. For å oppnå dette, bør veden hugges senest på ettervinteren. Den kløyves og stables på en slik måte at den blir luftet. Stablene må beskyttes for ikke å trekke for store mengder regnvann. Veden bør tas inn tidlig høst, og stables/lagres for bruk kommende vinter. Vær spesielt nøye med aldri å fyre med følgende materialer: Husholdningsavfall, plastposer o.l. Malt eller impregnert trevirke (som er meget giftig). Spon- og laminerte plater. Drivved (sjøvann). Dette kan skade produktet, og er forurensende. N! ruk aldri væsker som bensin, parafin, rødsprit e.l. til opptenning. Du kan skade både deg selv og produktet. Skjøvet inn (etiketten er ikke synlig): Forbrenning. Forbruk av ved Forbruk av ved, ved nominell varmeavgivelse: a. 1,6 kg/t. Størrelsen på veden bør være: Opptenningsved (finkløvd ved): Lengde: cm Diameter: 2-5 cm Mengde pr. opptenning: 6-8 stk. Ved vanlig fyring: Ved (kløvd ved): Lengde: cm Diameter: a. 8 cm Påfyllingsintervall: a 45 minutter Ileggsstørrelse:1,2 kg Mengde pr. ilegg: 2 stk. Nominell varmeavgivelse oppnås ved ca. 57% åpning av luftventilen. Ved maks. fyring: Maks. ilegg: 2,9 kg/t (maks. 3 stk. pr. ilegg eller maks. 2,2 kg pr. ilegg) 14

15 NORSK Opptenning Fig. 25 Fyring Fig. 26 Åpne opptennings-/luftventilen ved å trekke håndtaket helt ut. (ruk en hanske e.l., da betjeningshåndtaket kan bli varmt.). Opptennings-/luftventilen (fig. 26) skyves inn til den står ca. 24 mm ute når veden har antent skikkelig og brenner godt. Lukk døren. Deretter regulerer du forbrenningen til ønsket varmeavgivelse ved hjelp av opptennings-/luftventilen. Kontroller at etterbrenning (sekundærforbrenning) starter. Dette sees best ved å kontrollere at stikkflammer brenner foran hullene under hvelvet. Under normale trekkforhold vil bålet passe seg selv. Viktig! For liten lufttilførsel kan føre til dårlig forbrenning, høye utslipp og lavere virkningsgrad. Legg to kubber i bunnen av brennkammeret og stable opptenningsveden lagvis. vslutt med en halvstor kubbe på toppen. Legg 2-3 opptenningsbriketter/opptenningsved rett under det øverste laget med opptenningsved og tenn på. Påfylling av ved Legg ofte i ovnen, men bruk lite brensel om gangen. Fyres det for kraftig, kan varmepåkjenningen i skorsteinen bli unødvendig stor. Fyr moderat. Unngå ulmebrann, det er da forurensningen er størst. Det beste er når det brenner friskt, og røyken fra skorsteinen er bortimot usynlig. 5.2 dvarsel mot overfyring Ildstedet må aldri overfyres Med overfyring forstås et for stort ilegg av brensel, og/eller for mye lufttilførsel, slik at varmeutviklingen blir for kraftig. Et sikkert tegn på overfyring er at produktet får glødende punkter. Reduser da luftventil-innstillingene øyeblikkelig. Ved mistanke om for høyt/dårlig trekk i skorsteinen, må det søkes fagkyndig hjelp for utbedring. (Se også installasjonsmanualens «4.0 Installasjon» (Skorstein og røykrør) for informasjon.) 15

16 NORSK 5.3 Fjerning av aske Produktet har askeskuff som gjør det enkelt å fjerne asken. enytt peissettet (fig. 24). dvarsel: Peissettet kan være varmt. Fig Service dvarsel! Enhver ikke autorisert endring av produktet er ulovlig! Det må kun brukes originale reservedeler! ll service skal utføres når ildstedet er avkjølt! 6.1 Utskifting av brennplater/fyrbunn Fig. 28 D E F 1. Skrap asken gjennom risten (fig. 27 ) i fyrbunnen og ned i askeskuffen.ruk en hanske el.lignende. Ta tak i håndtaket til askeskuffen og bær asken ut. 2. Se til at askeskuffen aldri blir så full at det hindrer asken i å komme gjennom fyrristen og ned i skuffen. 1. Løft hvelvet forsiktig opp (fig. 28 ) 2. Ta ut den ene sidebrennplaten (fig.28 E) ved å løfte den litt opp og ut. (rukes hjelpemidler så vær oppmerksom på at vermikulitt-platene kan ta skade ved hard behandling). 3. Løft ut hvelvet. 4. Ta ut den andre sidebrennplaten. 5. Skru ut M8x25 skruen på bakre brennplate (fig. 28 F) og løft brennplaten ut. 6. Løft så opp fyrbunnen (fig. 28 ) og ta den ut. Ved montering følges samme prosedyre i omvendt rekkefølge. 16

17 NORSK 6.2 Utskifting av hvelv/ledeplater Fig. 31 Følg punkt 1-3 under fig. 28. Ta ut ledeplaten(e) (fig. 28 ). Disse ligger på en knast mot sidestykket og hviler på luftkanalen (fig. 28 D). Kant den ned og ta den ut gjennom døren. For tilbakemontering, følg samme prosedyre i omvendt rekkefølge. D 6.3 Justering av dør i sokkel Fig. 29 Ved bakuttak: 1. Løft forsiktig av topplate (fig. 31 ), topprist (fig. 31 ) og skål. 2. Ta bort plugg (fig. 31 ) og klips (fig. 31 D). Ved topputtak: 1. Løft forsiktig opp topplate (fig. 31 ) og topprist (fig. 31 ). 2. Vri forsiktig topplaten og toppristen ca Legg topplaten og toppristen ned på ildstedet igjen. 4. Ta bort plugg (fig. 31 ) og klips (fig. 31 D). Fig ytting av sideglass Ved behov kan sideglassene byttes. Fig Skru ut skruen (fig. 32 ) på innsiden av sokkelen. Fig Fjern sokkeldøren ved å trykke i bakkant av hengslene. 1. Vipp ut sidepanelet (fig. 33 ). 2. Vipp sidepanelet forsiktig framover. 3. Løft sidepanelet opp. Etter at sideglass og pakning er byttet, monteres delene i motsatt rekkefølge. 17

18 NORSK 6.5 Tilbakemontering av sokkeldør Fig Vedlikehold lt vedlikehold skal utføres når ildstedet er avkjølt! 7.1 Rensing og sotfjerning Under fyring vil det kunne danne seg et sotbelegg på innsiden av ildstedets varmeflater. Sot har en god isolerende effekt, og vil derfor redusere ildstedets varmeavgivelse. Dersom sotbelegg oppstår under bruk av produktet, vil dette kunne avhjelpes ved bruk av en sotrens. For å forhindre at det danner seg vann og tjærebelegg i ildstedet, bør det fyres kraftig med regelmessige mellomrom for å tørke opp belegget. En årlig rengjøring innvendig vil være nødvendig for å få maksimalt varmeutbytte av produktet. Foreta dette gjerne i forbindelse med feiing av skorstein og skorsteinsrør. Fig Feiing av røykrør til skorstein Feiing av røykrør utføres gjennom røykrørets feieluke eller gjennom produktets døråpning. Da må hvelvet/ledeplatene fjernes. 7.3 Kontroll av ildstedet Jøtul anbefaler at du selv kontrollerer ditt ildsted nøye etter at feiing/rengjøring er gjennomført. Kontroller alle synlige overflater for sprekker. Se også til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitte eller deformerte, bør byttes ut. Se figur 29 ved behov for justering. Rens pakningssporet godt, påfør keramisk lim (fås kjøpt hos din lokale Jøtul forhandler), og press pakningen godt på plass. Etter kort tid er sammenføyningen tørr. 7.4 Utvendig vedlikehold Lakkerte produkter vil etter noen års bruk kunne endre farge. Overflaten bør pusses og børstes fri for løse partikler før ny Jøtul ovnslakk påføres. Kleberstein: Skulle man være uheldig å få riper i overflaten, kan det pusses med et fint sandpapir. Ved dypere sår kan man lage en pasta av klebersteinpulver og vannglass, og sparkle steinen med dette. Det må ikke plasseres noe på ovnens topplate da dette vil kunne gi varig skade på lakken/emaljen. 18

19 NORSK 8.0 Tilleggsutstyr 8.1 Gulvplate, glass, front Kat.nr Gulvplate, stål, front Kat.nr Heldekkende gulvplate, stål 800 mm X 1000 mm, P Kat.nr Klebertopp - 50 mm komplett Kat. nr Stålsider - komplett Kat. nr Klebersett - komplett Kat. nr Vifte for Jøtul F 260 Kat. nr Peissett Kat. nr Gjenvinning 9.1 Gjenvinning av emballasje Ildstedet blir levert med følgende emballasje: Pall av tre som kan kappes opp og brennes i ildstedet. Emballasje i papp som skal leveres til gjenvinning. Poser i plast som skal leveres til gjenvinning. 9.2 Gjenvinning av ildstedet Ildstedet består av: Metall som skal leveres til gjenvinning. Glass som skal håndteres som spesialavfall. Glasset i ildstedet må ikke legges i vanlig kildesortering. rennplater i verkikulitt som kan kastes i vanlig restavfall Garantivilkår 1. Vår garanti dekker: Jøtul S garanterer at de eksterne støpejernsdelene er uten defekter i materialer eller produksjonsfeil på kjøpstidspunktet. Garantien er gyldig i 5 år fra leveringsdato. Du kan forlenge garantien på eksterne støpejernsdeler til 10 år fra leveringsdato ved å registrere produktet på jotul.com, og skrive ut det utvidede garantikortet, senest tre måneder etter kjøpet. Vi anbefaler at garantikortet oppbevares sammen med kvitteringen. Jøtul S garanterer også at ståldeler er uten defekter i materialer eller produksjonsfeil på kjøpstidspunktet for en periode på 5 år fra leveringsdato. Garantien gjelder under forutsetning av at ovnen er installert av en kvalifisert installatør i samsvar med gjeldende lover og forskrifter og at Jøtuls monterings- og bruksanvisningen er fulgt. Reparerte produkter eller erstatning elementer har garanti innenfor den opprinnelige garantitiden. 2. Garantien dekker ikke: 2.1. Skade på forbruksdeler som brennplater, fyrbunn, røkhvelv, pakninger og lignende som disse forringes over tid av vanlig slitasje Skader som følge av mangelfullt vedlikehold, overoppheting, bruk av uegnet brensel (eks. på uegnet brensel er, men er ikke begrenset til rekved, impregnert treverk, bordkapp, sponplater) eller for fuktig / våt ved Installasjon av tilleggsdeler i den hensikt å utbedre stedlige trekkforhold, lufttilførsel eller andre forhold, som er utenfor Jøtul kontroll Endringer i / modifikasjoner på ildstedet uten tillatelse fra Jøtul eller bruk av uoriginale deler Skader oppstått under lagring hos en forhandler, transport fra forhandler eller under monteringen Produkter som selges av uautoriserte selgere i områder hvor Jøtul opererer med et selektivt distribusjonssystem ssosierte kostnader (eks. men ikke begrenset til, transport, arbeidskraft, reise) eller indirekte skader. For pelletsovner, glass, stein, betong, emalje og lakk (f.eks, men ikke begrenset til chipping, sprekker, bobler eller misfarging og krakelering) gjelder reklamasjonsretten. Denne garantien er gyldig for kjøp gjort i det Europeiske Økonomiske Samarbeidsområde (EØS). lle garantihenvendelser må rettes til den autoriserte Jøtul forhandler innen rimelig tid, og ikke senere enn 14 dager fra det tidspunkt feilen eller mangelen først ble oppdaget. Se listen over importører og forhandlere på vår nettside com/no/forhandlere/finn-forhandler. Jøtul forbeholder seg retten til å avvise skifte av deler eller tjenester dersom garantien ikke er registrert på nettet. Garantien påvirker ikke noen rettigheter i forhold til gjeldende reklamasjonsrett. Reklamasjonsretten gjelder fra kjøpsdato, og bare i bytte mot kvittering / serienummer. 19

20 DNSK 20

21 DNSK Indhold Installationsmanual med tekniske data 1.0 Forhold til myndighederne Tekniske data Sikkerhed Installation Daglig brug Service Vedligeholdelse Ekstraudstyr Genbrug Garantivilkår...35 Registrer din brændeovn på jotul.com, og få 10 års garanti. 1.0 Forhold til myndighederne Installationen af en brændeovn skal overholde det pågældende lands love og regler. lle lokale forordninger, inkl. de forordninger der henviser til nationale og europæiske standarder, skal overholdes ved installationen af produktet. Kontakt de lokale bygningsmyndigheder/teknisk forvaltning vedrørende restriktioner og installationskrav. Læs monterings- og brugsmanualen grundigt før brug. Installationen kan først tages i brug, når den er godkendt af en skorstensfejer. Der er placeret et typeskilt af varmebestandigt materiale inde i soklen. Det indeholder oplysninger om identifikation og dokumentation af produktet. Enhver installation skal meldes til skorstensfejeren, som foretager brandsyn og sørger for fejning fremover. 2.0 Tekniske data Jøtul F 262 Jøtul F 263 Materiale: Støbejern Støbejern Overfladebehandling: Sort lak Sort lak rændselstype: Træ Træ Maks. trælængde: 33 cm 33 cm Røgudtag: Top/bag Top/bag Røgrørsdimension: Ø150 mm Ø150 mm Vægt: a. 140kg a. 140 kg Vægt fedtstenpanel: a. 80 kg a. 80 kg Vægt stålpanel: a. 20 kg a. 20 kg Vægt fedtstentop (ekstraudstyr): a. 20 kg a. 20 kg Ekstraudstyr: Fedtstenstop komplet, sidepaneler i stål komplet, fedtstensæt komplet, ventilator, pejsesæt Produktmål, afstande: Se fig. 1 Se fig. 1 Product: Jøtul Room heater fired by solid fuel Standard Minimum distance to adjacent combustible materials: Minimum distance to adjacent combustible materials: Emission of O in combustion products Flue gas temperature Nominal heat output Efficiency Operation range Fuel type Operational type The appliance can be used in a shared flue. ountry lassification ertificate/ pproved by standard Norway Klasse II Sweden SP Sveriges Provnings- och OG SP Forskningsinstitut SP Swedish National Testing and Research EUR Intermittent EN Institute Follow user`s instructions. Use only recommended fuels. Montage- und edienungsanleitung beachten. Verwenden Sie nur empfohlenen rennstoffen. Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés. Serial no: Y-xxxx, Year: 200x Manufacturer: Jøtul S PO 1441 N-1602 Fredrikstad Norway : : : : : : : : Der er på alle vores produkter et skilt, der angiver serienummer og år. Skriv dette nummer på det angivne sted. For at garantien skal gælde, skal serienummer og garantikort/ kvittering altid vises ved kontakt med forhandler eller Jøtul. Serial no. Tekniske data i h.h.t. EN Jøtul F 262 Jøtul F 263 Jøtul F 262 S Jøtul F 263 S Nominel varmeafgivelse: 5 kw 5 kw Røggas massestrøm: 4,5 g/sek 5,0 g/sek nbefalt skorstenstræk: 12 Pa 12 Pa Virkningsgrad: 83 %/5,9 kw 82%@5,9 kw O-emission (13% O 2 ): 0,06% 0,10% O-emission (13% O 2 ): 792 mg/nm mg/nm 3 Røggastemperatur: 270 o 260 o Driftsform: Intermitterende Intermitterende Ved intermitterende forbrænding forstås her normal brug af en brændeovn, dvs. at der lægges nyt brændsel i, straks når brændslet er brændt ned til gløder. 21

22 DNSK Fig. 1 Top af støbejern Top af fedtsten Stålesone rændbar væg randmur Jøtul F 262 / F 263 Min. afstand til brændbar væg: Min. afstand til brændbar væg beskyttet af brandmur: Min. mål gulvplade. I henhold til nationale lover og regler. Se kapittel 4.1 Udenpåliggende Indfelt P04 22

23 DNSK Frisklufttilførsel I et godt isoleret hus er det vigtigt at erstatte den luft, som bruges til forbrænding. Dette gælder i sær i et hus med mekanisk udluftning. Dette kan ske på flere måder. Det vigtigste er, at luften tilføres det rum, hvor brændeovnen er placeret. Ydermursventilen skal være placeret så tæt på brændeovnen som muligt og skal kunne lukkes, når ovnen ikke er i brug. Figur 2, gennem gulv og kælder Nationale og lokale byggeforskrifter skal følges vedrørende tilkobling af frisklufttilførslen. Pas på at luftventiler i rommet hvor brændeovnen er plasseret, ikke er blokeret. Lukket forbrændingssystem rændeovnens lukkede forbrændingssystem bør anvendes, hvis man bor i nyopførte, lufttætte boliger. Ekstern forbrændingsluft kobles til gennem et ventilationsrør via væg eller gulv. Gjennom gulv og krypgrunn Figur 2D, indirekte gennem ydervæg Tilførsel af udeluft Mængden forbrændingsluft for Jøtuls produkter er ca mD/h. Der er mulighed for tilkobling af udeluft direkte ind i produktet via: En fleksibel tilførselsslange udefra/fra skorsten (kun hvis skorstenen har sin egen kanal for udelufttilførsel) og til udeluftstudsen på produktet. Figur 2, gennem ydervæg Indirekte gjennom yttervegg Gjennom yttervegg Figur 2, gennem gulv og plade på jorden Gjennom golv og plate på m 23

24 DNSK 3.0 Sikkerhed OS! For at sikre optimal funktion og sikkerhed anbefaler Jøtul, at installationen udføres af en kvalificeret montør (se forhandlerliste på Eventuelle ændringer på produktet, som foretages af forhandleren, montøren eller brugeren, kan medføre, at produktet og sikkerhedsfunktionerne ikke fungerer, som de skal. Det samme gælder montering af tilbehør eller ekstraudstyr, som ikke er leveret af Jøtul. Dette kan også ske, hvis dele, som er nødvendige for brændeovnens funktion og sikkerhed, er blevet afmonteret eller fjernet. I alle disse tilfælde fraskriver producenten sig sit ansvar, og reklamationsretten bortfalder. 3.1 randforebyggende tiltag Enhver brug af brændeovnen kan udgøre en vis fare. Tag derfor hensyn til følgende anvisninger: De mindste tilladte sikkerhedsafstande ved installation og brug af brændeovnene findes i fig. 1. Den afstand som er spesifisert til brændbare materialer gælder for denne ovn. Ovnen skal installeres med et E godkendt røkrør. Der skal også tages hensyn til afstanden fra røgrøret til brændbare materialer. Sørg for, at møbler og andet brændbart materiale ikke kommer for tæt på brændeovnen. Den mindste afstand foran brændeovnsåbningen til brændbart materiale skal være 1000 mm. Lad ilden brænde ud. Den må aldrig slukkes med vand. rændeovnen bliver varm under fyring og kan give forbrændinger, hvis den berøres. sken må kun fjernes, når brændeovnen er kold. ske kan indeholde gløder og bør derfor opbevares i en ubrændbar beholder. ske skal placeres forsvarligt udendørs eller tømmes, hvor den ikke medfører brandfare. Ved skorstensbrand: Luk alle luger og ventiler. Hold dør og evt. askedør på brændeovnen lukket. Kontrollér, om der er røg på loftet og i kældre. Ring til brandvæsnet. Krav til beskyttelse af brændbart gulv foran produktet Pladen skal overholde nationale love og regler. For Danmark: Min. 300 mm foran ilægningsåbningen, og 150 mm til hver side af ilægningsåbningen. Kontakt de lokale bygningsmyndigheder/teknisk forvaltning vedrørende restriktioner og installationskrav. 3.3 Væg (fig. 1) fstand til væg fremstillet af brændbart materiale fstand til væg ved afskærmning af røgrør: Se fig. 1. fstand til væg dækket af brandmur Kontakt de lokale bygningsmyndigheder/teknisk forvaltning vedrørende restriktioner og installationskrav. Krav til brandmur randmuren skal være minimum 100 mm tyk og udført i teglsten, betonsten eller letbeton. ndre materialer og konstruktioner med tilfredsstillende dokumentation kan også benyttes. Et sådant produkt er f.eks. Jøtul JGFW-5 brandmurplade. fstand til ikke-brændbar væg Ved ikke-brændbar væg forstås her en ikke-bærende væg af gennemgående murværk/beton. Kontakt de lokale bygningsmyndigheder/teknisk forvaltning vedrørende restriktioner og installationskrav. 3.4 Loft Der skal være en afstand på min mm til brændbart loft over brændeovnen. Før brændeovnen kan tages i brug efter en brand eller et tilløb til brand, skal brændeovn og skorsten være kontrolleret og fundet i orden af fagkyndigt personale. 3.2 Gulv Fundament Man skal sikre sig, at gulvet er dimensioneret til brændeovnen. Se «2.0 Tekniske data» vedr. angivelse af vægt. Det anbefales at fjerne gulve, der ikke er monteret på fundamentet såkaldte flydende gulve ved installation. Krav til beskyttelse af brændbart gulv under produktet Produktet har en tæt bundplade og kræver ingen ekstra tildækning mod gulv. Eventuelle gulvbelægninger af brændbart materiale, såsom linoleum, tæpper osv., skal fjernes under produktet. 24

25 DNSK 4.0 Installation Produktet leveres i mindst 2 kolli. N! Kontrollér, at brændeovnen er fri for skader, før installationen begynder. Produktet er tungt! Sørg for hjælp ved opsætning og montering. Fig. 3a 4.1 Skorstein og røykrør rændeovnen kan tilsluttes skorsten og røgrør godkendt til en brændeovn, der fyres med fastbrændsel, med en røggastemperatur som angivet i «2.0 Tekniske data». Jøtul anbefaler at skorstenen er mindst 3,5 m høj Skorstenstværsnittet skal minimum være det samme som røgrørstværsnittet. rug gerne «2.0 Tekniske data» ved beregning af det rigtige skorstenstværsnit. Flere fastbrændselfyrede brændeovne kan kobles til den samme skorsten, hvis skorstenstværsnittet er tilstrækkeligt. Før der laves hul i skorstenen, bør brændeovnen prøveopstilles med henblik på korrekt afmærkning for placering af brændeovn og hul i skorstenen. Se fig. 1 for minimumsmål. Tilslutning til skorstein må udføres i henhold til instruks fra leverandøren af røgindføringen. Sørg for, at røgrøret stiger hele vejen frem til skorstenen. rug røgrørsbøjning med fejedør for at sikre fejemulighed. Vær opmærksom på, at det er meget vigtigt, at tilslutninger har en vis fleksibilitet. Dette forhindrer, at bevægelser i installationen fører til revnedannelser. 1. Skru skrue og møtrik ud (fig. 3a - ). 2. Hægt fjederen af, og fjern den. 4.3 Vatring av brændeovnen Fig. 3b N! Korrekt og tæt tilslutning er meget vigtig for produktets funktion. Træk i skorstenen, se «2.0 Tekniske data». Ved for højt træk kan man installere og betjene et røgrørsspjæld til regulering af trækket. 4.2 fmontering af selvlukkemekanisme til dør Produktet leveres med dørens selvlukkemekanisme monteret. Denne kan fjernes efter ønske. Fig. 3 2X 25

26 DNSK 4.4 Montering af røgrøret på bagudtag Dette produkt leveres fra fabrikken med røgudtaget indrettet til topudtag. emærk! Følg nedenstående instrukser for installation med bagudtag: Fig. 4 Ved brug af bagudtag til sidepaneler i fedtsten: Ved installation med sidepaneler i fedtsten skal bagpladen (Fig. 4 ) forberedes, før produktet placeres i den endelige position. Fig Fjern skruerne (Fig. 6 ), og fjern røgudtaget (Fig. 6 ) fra topudtaget fra indersiden af brændkammeret. Fig ank det udtagelige dæksel ud (Fig. 4 ) i bagpladen (Fig. 4 ). 2. Hæng bagpladen forsigtigt på røgrøret (Fig. 4 ). 3. Placer produktet i den korrekte position. (Se Fig. 1). 1. Fjern skruerne (Fig. 7 ), og fjern dækslet (Fig. 7 ) fra bagudtaget fra indersiden af brændkammeret. Fig. 5 Fig Løft forsigtigt røgvenderpladen op (fig. 5 ). 2. Tag den ene sidebrændpladen ud ved at løfte den lidt op og ud. (Hvis der bruges hjælpemidler, skal man være opmærksom på, at vermikulitpladerne kan tage skade ved hård behandling). 3. Løft røgvenderpladen ud. 4. Tag den andre sidebrænderpladen ud. 5. Tag ud ledepladerne (fig. 5 ). 1. ank de udtagelige dæksler ud (Fig. 8 ). 2. Monter røgudtaget (Fig. 7 ) på indersiden i brændkammeret, hvor dækslet sad. 3. Monter dækslet (Fig. 7 ), hvor røgudtaget sad. 4. Monter ledepladerne (Fig. 5 ) igen samt røgvenderpladen (Fig. 5 ). 26

27 DNSK Fig. 9 Fig. 11 D 1. Placer tætningen (Fig. 9 ), der findes i posen med skruer, rundt om røgrørets kant, og skub det ind i røgudtaget (Fig. 9 ). 4.5 Montering af sidepaneler 1. Monter stifterne (Fig. 11 ) og klemmerne (Fig. 11 ). 2. Saml de to sidepaneler med en klemme (Fig. 11 ). 3. Ved bagudtag: Monter en ekstra klemme i den nederste del af åbningen (Fig. 11 D). Sidepaneler i stål Fig. 10 Fig. 12 Fig Monter møtrikkerne fra indvendigt i soklen. Fig. 13 Fig Ved bagudtag: enyt et passende værktøj til fjernelse af dækslet (Fig. 10 ) i sidepanelet (Fig. 10 ). 2. Løft sidepanelet, og sænk det ned over boltene (Fig. 10 og Fig. 12). 3. Monter det andet sidepanel i stål på samme måde. 1. Placer toppladen (Fig. 13 ), luftgitter (Fig. 13 ) og skål (Fig. 13 ). 27

28 DNSK Ved fedtstenstop: Fig. 14 Fig D 44mm 1. øj den udvendige del (Fig. 17 ) af beslaget op. 1. Udskift skruerne med medfølgende bolt og møtrik (fig. 14 ). 2. Placer fedtstenstoppen (Fig. 14 ) på skruerne (Fig. 14 ) og ledeknopperne (Fig. 14 ). 3. Juster skruerne (Fig. 14 ), indtil fedtstenstoppen er i vater. 4. Placer ståldæksel (Fig. 14 D). Ved røgudtag bagtil: Placer bagpladen (Fig. 4 ), og monter den midlertidigt som vist i figur 21. Fig. 18 Sidepaneler i fedtsten Vigtigt! Husk, at stenene kan blive beskadiget, hvis de ikke håndteres forsigtigt. Montering bør udføres af en kvalificeret person. Ved røgudtag bagtil skal bagpladen forberedes som vist i figur 4. Fig Placer 2 fedtsten (Fig. 15 ) forsigtigt på gulvet. 2. Monter beslag (Fig. 15 ) med 4 skruer (Fig. 15 ). Stram ikke skruerne endnu. Fig Rejs forsigtigt fedtstenssidepanelet. 2. Juster fedtstenens position, og spænd skruerne. 3. Løft fedtstenspanelet, og sænk det forsigtigt over boltene (Fig. 18 ). 4. Skub derefter den øvre del af fedtstenssidepanelet på brændkammeret (Fig. 18 ). 1. Monter de næste 2 fedtsten (Fig. 16 ) på beslaget (Fig. 16 ) med 4 skruer (Fig. 16 ). Stram ikke skruerne endnu. 28

29 DNSK Fig. 19 Fig mm 1. Sænk bagpladen (Fig. 21 ) ned på boltene (Fig. 21 ). 2. Monter møtrikker fra indvendigt i soklen (Fig. 21 ). 1. Monter fedtstenssidepanelet på brændkammeret med skruerne (Fig. 19 og ). 2. Ved fedtstenstop: Udskift skruerne (Fig. 19 ) med de medfølgende bolte og møtrikker (Fig. 19 ). 3. Monter det andet fedtstenssidepanel på samme måde. Fig. 22 Fig Placer toppladen (Fig. 22 ), luftgitter (Fig. 22 ) og skål (Fig. 22 ). Ved fedtstenstop: Fig Løft bagpladen (Fig. 20 ), og skyd den ned mellem fedtstenssidepanelerne (Fig. 20 ). 1. Placer fedtstenstoppen (Fig. 23 ) på ledeknopperne (Fig. 23 ). 2. Placer ståldæksel (Fig. 23 ). 29

30 DNSK 4.6 Montering af pejsesæt (ekstraudstyr) Fig Daglig brug Lugt under indfyring Under den første opfyring kan brændeovnen afgive en irriterende gas, der kan lugte noget. Dette sker, fordi lakken tørrer. Gassen er ikke giftig, men man bør udlufte rummet grundigt. Fyr med godt træk, indtil alle gasser er brændt af, og man hverken bemærker røg eller lugt. 1. Monter beslag (Fig. 24 ) på døren med skruerne (Fig. 24 ). 5.1 etjening Fyringstip N! Træ, som opbevares udendørs eller i kolde rum, bør tages ind ca. 1 døgn før det skal bruges, så det får rumtemperatur. Der er flere måder at fyre op i brændeovnen på, men det er altid vigtigt at være opmærksom på, hvad du lægger i ovnen. Se afsnittet Trækvalitet. Vigtigt! Fyring med for lav lufttilførsel kan medføre dårlig forbrænding, dårligere virkningsgrad, højt udslip af partikler, sort kulstof og andre sundheds- og klimafarlige forbindelser. 4.7 Kontrol af funktioner Når produktet er opstillet, skal funktionerne altid kontrolleres. Disse skal være lette at bevæge og fungere tilfredsstillende. Produktet er udstyret med ét håndtag. Dette håndtag styrer både optændingsventil og luftventil. Trukket helt ud (mærkat synlig): Optænding. Skubbet ind (mærkat ikke synlig): Luftventil. Trækvalitet Ved kvalitetsbrænde forstås de fleste kendte træsorter, såsom birk, gran og fyr. rændet bør være tørret, så vandindholdet er maks. 20 %. For at opnå dette bør træet senest fældes sidst på vinteren. Træet kløves og stables, så der kommer luft til det. Stablerne skal beskyttes for ikke at suge for store mængder regnvand. Træet bør tages ind tidligt på efteråret og stables/lagres til brug om vinteren. Vær særligt omhyggelig med aldrig at fyre med følgende materialer: Husholdningsaffald, plastposer o. lign. Malet eller imprægneret træ (som er meget giftigt). Spån- og laminatplader. Drivtømmer (havvand). Dette kan skade produktet og er forurenende. N! rug aldrig tændvæsker såsom benzin og sprit og lign. til optænding. Du kan skade både dig selv og produktet. Træforbrug Træforbrug ved nominel varmeafgivelse: 1,6 kg/t. Optændingstræ (fint kløvet træ): Længde: cm Diameter: 2-5 cm Mængde pr. optænding: 6-8 stk. Daglig fyring: Træ (kløvet træ): nbefalet længde: Diameter: Påfyldningsinterval: Ilægningsstørrelse: Mængde pr. ilægning: cm a. 8 cm a. hvert 45. minut 1,2 kg (nominel effekt) 2 stk. Nominel varmeafgivelse opnås ved ca. 57 % åbning af luftventilen. Maksimums fyring: Maks påfyldning: 2,9 kg/h (maks 3 stk eller maks 2,2 kg ved hver ny påfyldning). 30

31 DNSK Optænding Fig. 25 Påfyldning af brænde Læg brænde på ofte, men kun lidt ad gangen. Fyres der for kraftigt, kan varmebelastningen i skorstenen blive unødvendig stor. Fyr med måde. Undgå at det ulmer, da dette giver størst forurening. Det bedste er, når det brænder godt, og røgen fra skorstenen er næsten usynlig. 5.2 dvarsel mod overfyring Åbn luftventilen og optændingsventilen ved at trække håndtaget helt ud. (rug en handske eller lign., da betjeningshåndtaget kan blive varmt). rændeovnen må aldrig overfyres Ved overfyring forstås, at der lægges for meget brænde i, og/eller tilføres for meget luft, så varmeudviklingen bliver for kraftig. Et sikkert tegn på overfyring er glødende prikker på produktet. I så tilfælde skal indstillingerne af luftventilen straks reduceres. Ved mistanke om for højt/dårligt træk i skorstenen skal der søges fagkyndig hjælp til udbedring. (Se også installationsmanualens «4.0 Installation» (Skorsten og røgrør) for mere information.) Læg to træstykker i bunden af brændkammeret, og stabl optændingsbrændet lagvist. fslut med et halvstort stykke brænde øverst. Læg 2-3 optændingsbriketter/optændingsbrænde lige under det øverste lag optændingsbrænde, og tænd op. Fyring Fig. 26 Opptændings-/luftventilen (fig. 7 ) skubbes ind til den står ca. 24 mm ude når træet er antændt og brænder godt. Derefter regulerer du forbrændingen til den ønskede varmeafgivelse ved hjælp af optændnings-/luftventilen). Kontrollér, at efterbrænding (sekundærforbrænding) starter. Dette ses bedst ved at kontrollere, at gule stikflammer brænder foran hullerne under røgvenderpladen. Under normale trækforhold vil ilden passe sig selv. Vigtigt! Utilstrækkelig lufttilførsel kan føre til dårlig forbrænning, høje emissioner og lavere virkningsgrad. 31

32 DNSK 5.3 Fjernelse af aske Produktet har en askeskuffe, der gør det let at fjerne asken. rug redskabssættet (fig. 24). dvarsel!: Redskabssættet kan være varmt. Fig Service dvarsel! Enhver ikke-autoriseret ændring af produktet er ulovlig! Der må kun bruges originale reservedele!. l service må udføres når brændeovnen er afkølet! 6.1 Udskiftning af brændplader/ fyrbund Fig. 28 D E F 1. Skrab asken gennem risten (fig. 27 ) i fyrbunden og ned i askeskuffen. rug en handske eller lign., tag fat i håndtaget til askeskuffen, og bær asken ud. 2. Sørg for, at askeskuffen aldrig bliver så fuld, at asken ikke kan komme gennem fyrristen og ned i skuffen. 1. Løft forsigtigt røgvenderpladen op (fig. 28 ). 2. Tag den ene sidebrændpladen ud (fig. 28 E) ved at løfte den lidt op og ud. (Hvis der bruges hjælpemidler, skal man være opmærksom på, at vermikulitpladerne kan tage skade ved hård behandling). 3. Løft røgvenderpladen ud. 4. Tag den andre sidebrænderpladen ud. 5. Skru M8x25-skruen på bageste brændplade ud (fig. 28 F), og løft brændpladen ud. 6. Løft derefter fyrbunden (fig. 28 ), og tag den ud. Ved genmontering følges samme procedure i omvendt rækkefølge. 32

33 DNSK 6.2 Udskiftning af røgvenderplade/ ledeplade Fig. 31 Følg pkt. 1-3 under fig. 28. Tag ud ledepladen(e) (fig. 28 ). Disse ligger på en knast mod sidestykket og hviler på luftkanalen (fig. 28 D). Kant den ned, og tag den ud gennem døren. Ved genmontering følges samme procedure i omvendt rækkefølge. D 6.3 Justering af sokkeldør Fig. 29 Ved røgudtag bagtil: 1. Løft forsigtigt topplade (Fig. 31 ), topgitter (Fig. 31 ) og skål. 2. Fjern stift (Fig. 31 ) og klemme (Fig. 31 D). Ved røgudtag foroven: 1. Løft forsigtigt topplade (Fig. 31 ) og topgitter (Fig. 31 ). 2. Drej toppladen og topgitteret ca Lad toppladen og topgitteret hvile på brændeovnen. 4. Fjern stift (Fig. 31 ) og klemme (Fig. 31 D). Fig Udskiftning af glas i sidepaneler Glasset i sidepanelerne kan udskiftes efter behov. Fig Fjern skruen (fig. 32 ) indvendigt i soklen. Fig Fjern sokkeldøren ved at skubbe mod bagsiden af hængslet. 1. Træk sidepanelet ud (Fig. 33 ). 2. Vip sidepanelet forsigtigt forud. 3. Løft sidepanelet op. 4. Udskift glas og tætning. Ved genmontering følges samme procedure i omvendt rækkefølge. 33

34 DNSK 6.5 Genmontering af sokkeldør Fig. 34 Fig Vedligeholdelse l service må udføres når brændeovnen er afkølet! 7.1 Rensning og fjernelse af sod Under fyring vil der kunne danne sig en sodbelægning indvendigt på brændeovnens varmeflader. Sod har en god isolerende effekt og vil derfor reducere brændeovnens varmeafgivelse. Hvis der opstår en sodbelægning, når produktet bruges, vil den kunne fjernes med et sodrensemiddel. For at forhindre, at der dannes vand og tjærebelægninger i brændeovnen, bør der fyres kraftigt med regelmæssige mellemrum for at tørre belægningen. En årlig indvendigt rengøring er nødvendig for at få det maksimale varmeudbytte af produktet. Det er en god idé at gøre dette, når skorsten og skorstensrør fejes. 7.2 Fejning af røgrør til skorsten På enkelte fritstående brændeovne kan toppladen løftes af, og røret fejes gennem toppen. Ellers skal røgrør fejes gennem dets fejelåge eller gennem produktets døråbning. Så skal røgvenderpladen oftest fjernes. (Se afsnit «6.0 Service») Hvis justering er påkrævet se figur Kontrol af brændeovnen Jøtul anbefaler, at du selv kontrollerer din brændeovn grundigt efter udført fejning/rengøring. Se alle synlige overflader efter for revner. Kontrollér også, at alle samlinger er tætte, og at pakningerne ligger rigtigt. Slidte eller deformerede pakninger bør udskiftes. Rens pakningsrillen godt, påfør keramisk lim (kan købes hos din lokale Jøtul-forhandler), og pres pakningen godt på plads. Efter kort tid er samlingen tør. 7.4 Udvendig vedligeholdelse Lakerede produkter vil efter nogle års brug kunne ændre farve. Overfladen bør pudses og børstes fri for løse partikler, før der påføres ny Jøtul-ovnlak. Der må ikke placeres nogen ting på ovnens topplade da dette vil kunne give varig skade på lakken/emaljen. 34
