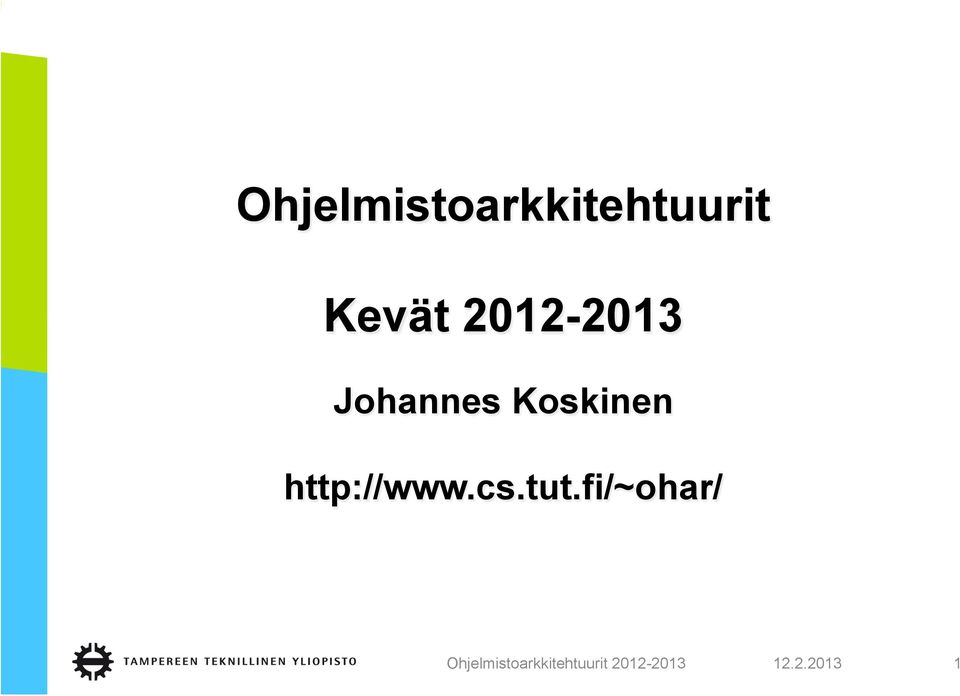

1 Ohjelmistoarkkitehtuurit Kevät Johannes Koskinen 1

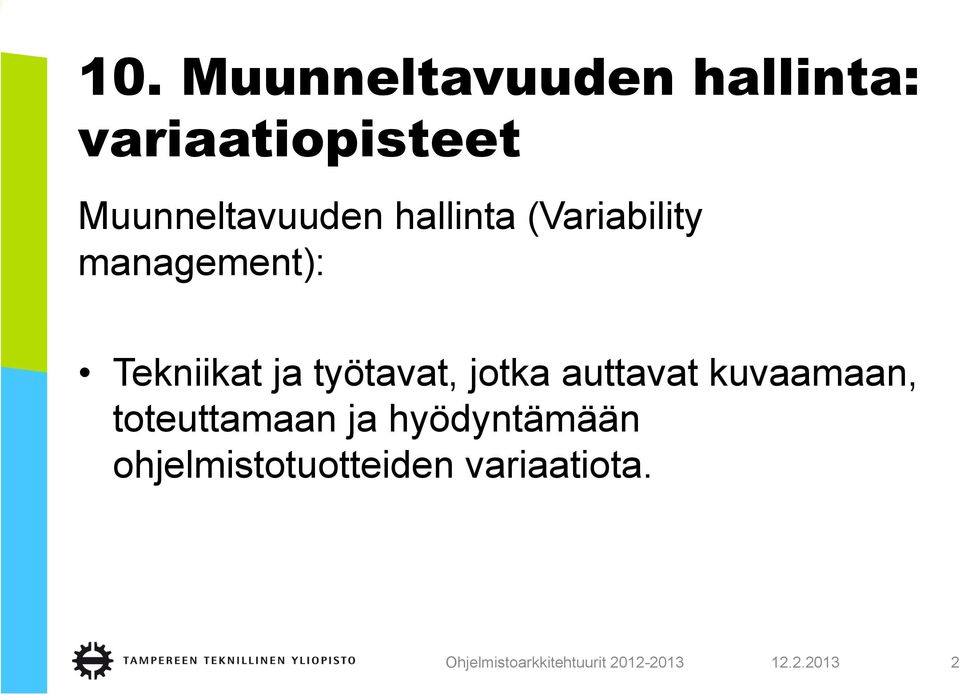

2 10. Muunneltavuuden hallinta: variaatiopisteet Muunneltavuuden hallinta (Variability management): Tekniikat ja työtavat, jotka auttavat kuvaamaan, toteuttamaan ja hyödyntämään ohjelmistotuotteiden variaatiota. 2

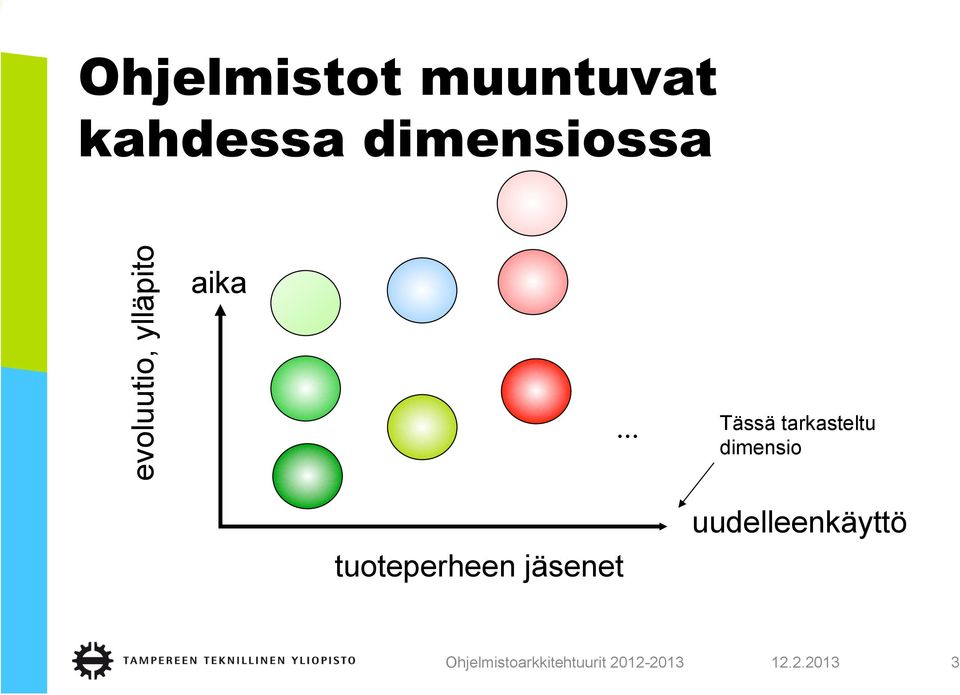

3 Ohjelmistot muuntuvat kahdessa dimensiossa evoluutio, ylläpito aika... Tässä tarkasteltu dimensio uudelleenkäyttö tuoteperheen jäsenet 3

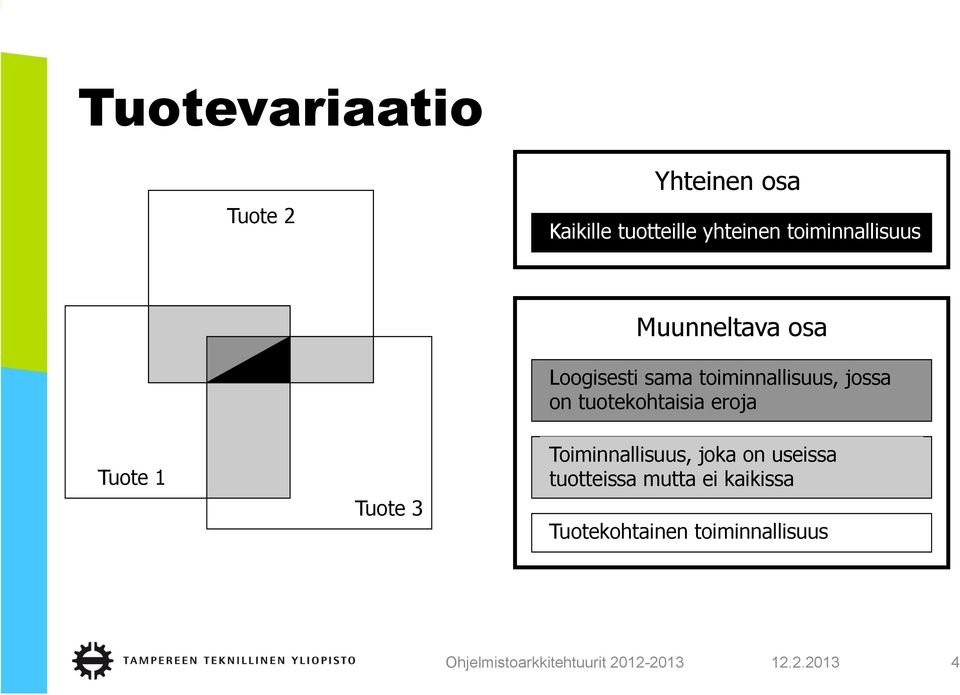

4 Tuotevariaatio Tuote 2 Yhteinen osa Kaikille tuotteille yhteinen toiminnallisuus Tuote 1 Tuote 3 Muunneltava osa Loogisesti sama toiminnallisuus, jossa on tuotekohtaisia eroja Toiminnallisuus, joka on useissa tuotteissa mutta ei kaikissa Tuotekohtainen toiminnallisuus 4

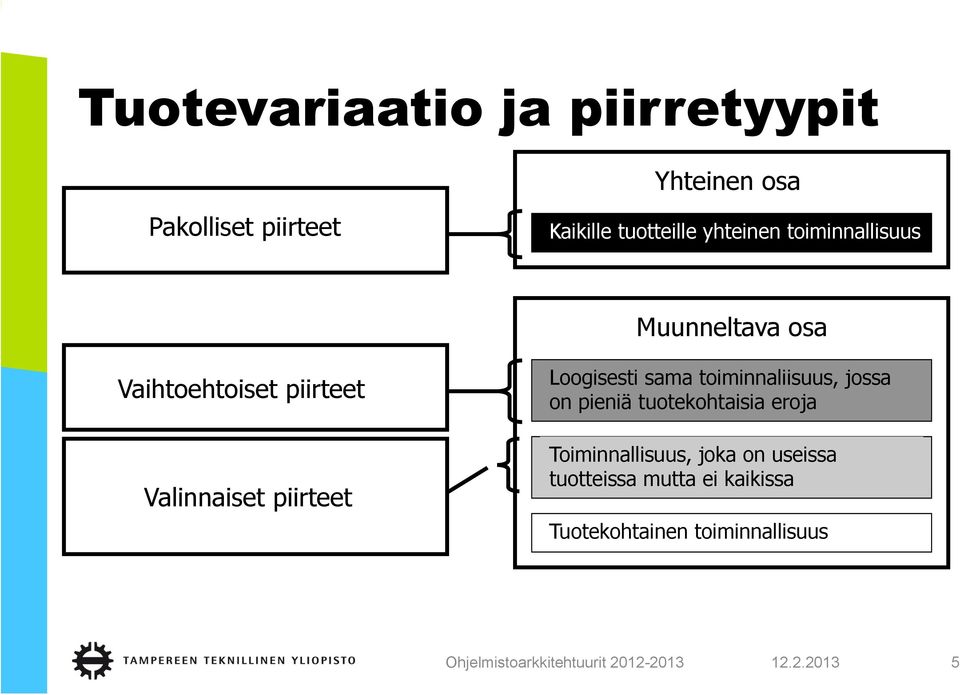

5 Tuotevariaatio ja piirretyypit Yhteinen osa Pakolliset piirteet Kaikille tuotteille yhteinen toiminnallisuus Muunneltava osa Vaihtoehtoiset piirteet Valinnaiset piirteet Loogisesti sama toiminnaliisuus, jossa on pieniä tuotekohtaisia eroja Toiminnallisuus, joka on useissa tuotteissa mutta ei kaikissa Tuotekohtainen toiminnallisuus 5

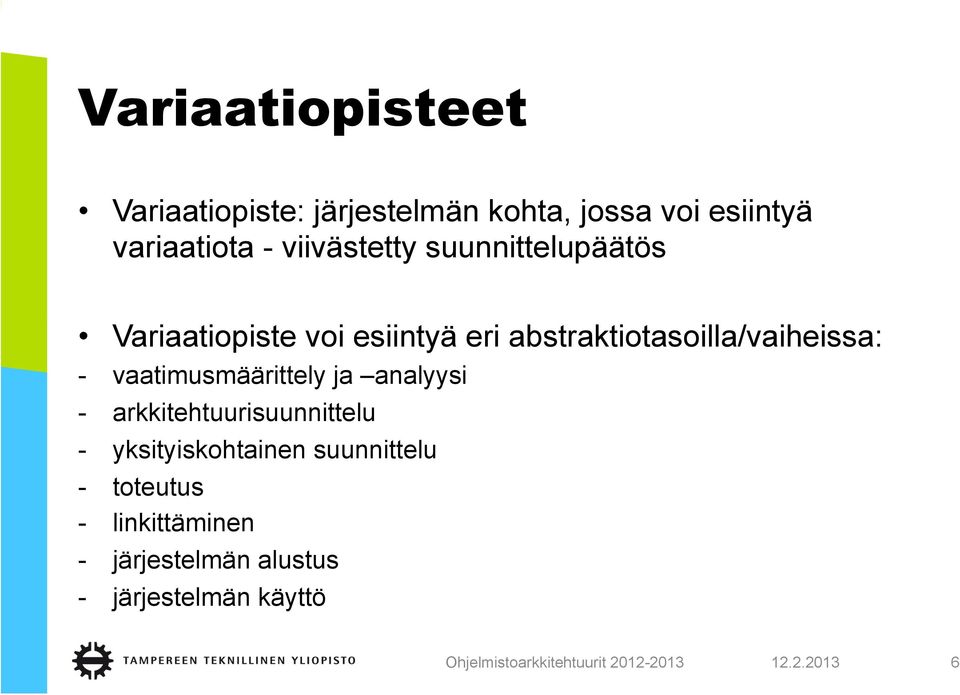

6 Variaatiopisteet Variaatiopiste: järjestelmän kohta, jossa voi esiintyä variaatiota - viivästetty suunnittelupäätös Variaatiopiste voi esiintyä eri abstraktiotasoilla/vaiheissa: - vaatimusmäärittely ja analyysi - arkkitehtuurisuunnittelu - yksityiskohtainen suunnittelu - toteutus - linkittäminen - järjestelmän alustus - järjestelmän käyttö 6

7 Variaatiopisteet Variaatiopisteet voivat olla: suljettuja (mahdolliset variantit on tiedossa ja annettuja) avoimia (uusia, esim. tuotekohtaisia variantteja voi antaa) sidottuja (variantti on kiinnitetty) sitomattomia (varianttia ei ole kiinnitetty) Kiinnittäminen voi tapahtua myös toisessa kehitysprojektissa (tuotealusta tuote) 7

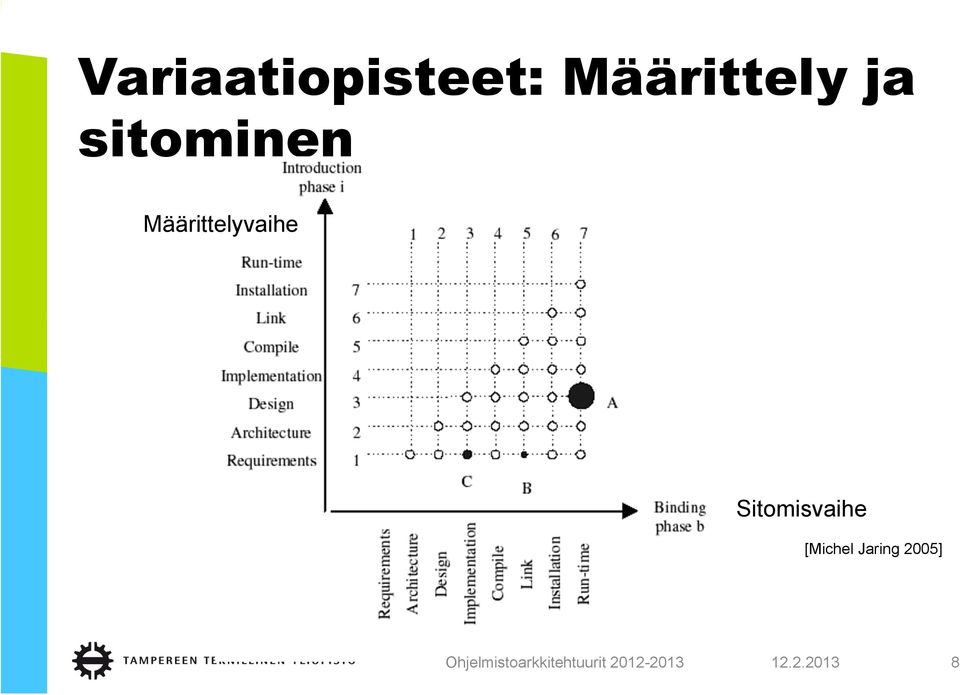

8 Variaatiopisteet: Määrittely ja sitominen Määrittelyvaihe Sitomisvaihe [Michel Jaring 2005] 8

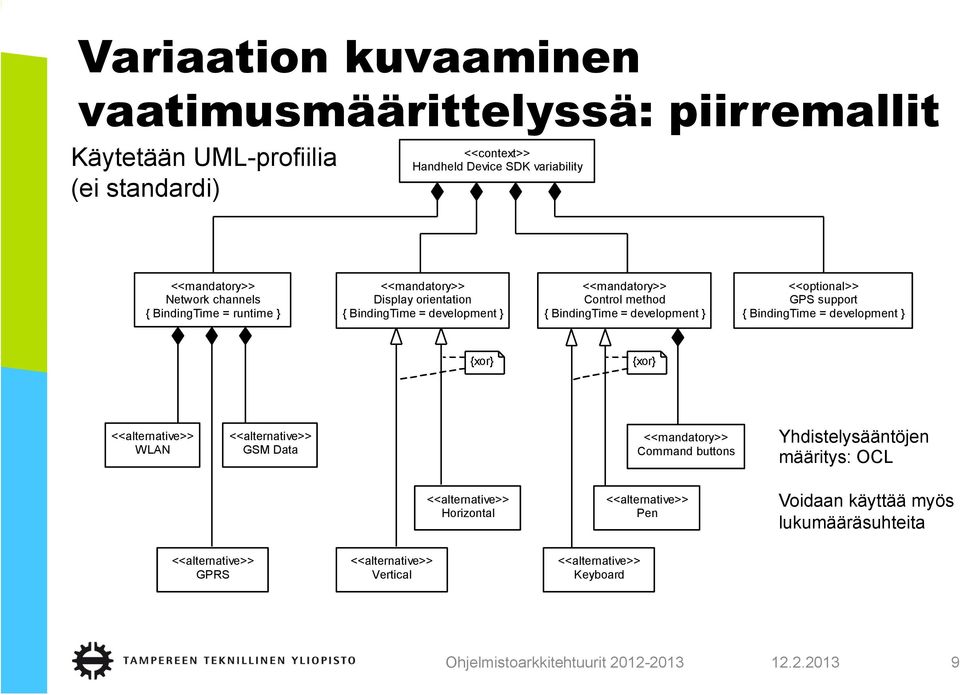

9 Variaation kuvaaminen vaatimusmäärittelyssä: piirremallit Käytetään UML-profiilia (ei standardi) <<context>> Handheld Device SDK variability <<mandatory>> Network channels { BindingTime = runtime } <<mandatory>> Display orientation { BindingTime = development } <<mandatory>> Control method { BindingTime = development } <<optional>> GPS support { BindingTime = development } {xor} {xor} <<alternative>> WLAN <<alternative>> GSM Data <<mandatory>> Command buttons Yhdistelysääntöjen määritys: OCL <<alternative>> Horizontal <<alternative>> Pen Voidaan käyttää myös lukumääräsuhteita <<alternative>> GPRS <<alternative>> Vertical <<alternative>> Keyboard 9

10 Variaation kuvaaminen vaatimusmäärittelyssä: piirremallit FODA-mallina (Feature-Oriented Domain Analysis ) (Kang et al: Feature-Oriented Domain Analysis. Technical report CMU/SEI-90-TR -21, Nov 1990) 10

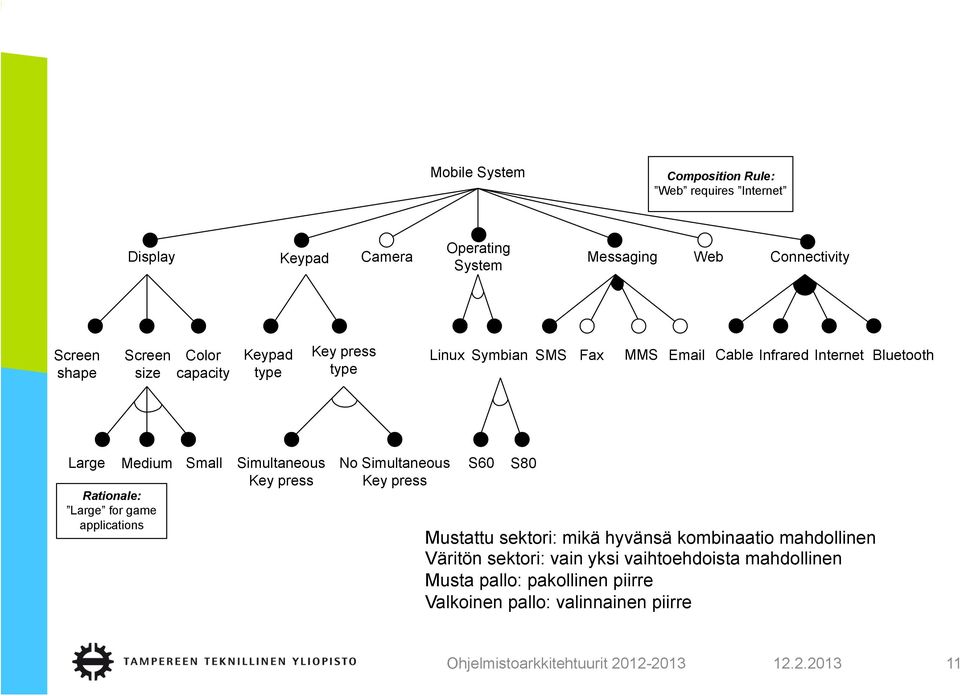

11 Mobile System Composition Rule: Web requires Internet Display Keypad Camera Operating System Messaging Web Connectivity Screen shape Screen Color size capacity Keypad type Key press type Linux Symbian SMS Fax MMS Cable Infrared Internet Bluetooth Large Medium Small Rationale: Large for game applications Simultaneous Key press No Simultaneous Key press S60 S80 Mustattu sektori: mikä hyvänsä kombinaatio mahdollinen Väritön sektori: vain yksi vaihtoehdoista mahdollinen Musta pallo: pakollinen piirre Valkoinen pallo: valinnainen piirre 11

12 Kysyttävää?

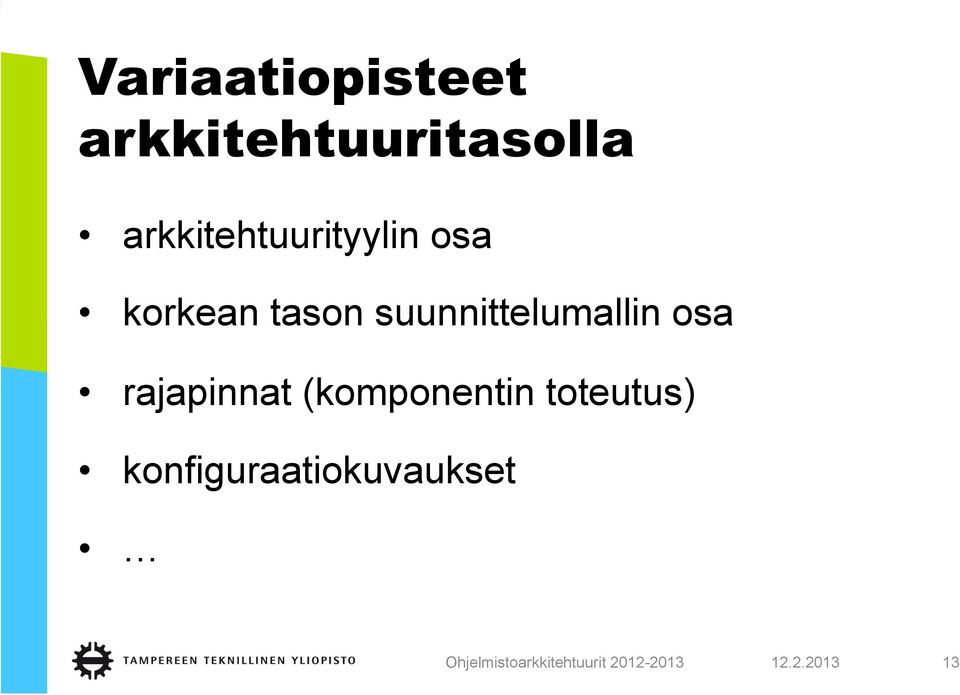

13 Variaatiopisteet arkkitehtuuritasolla arkkitehtuurityylin osa korkean tason suunnittelumallin osa rajapinnat (komponentin toteutus) konfiguraatiokuvaukset 13

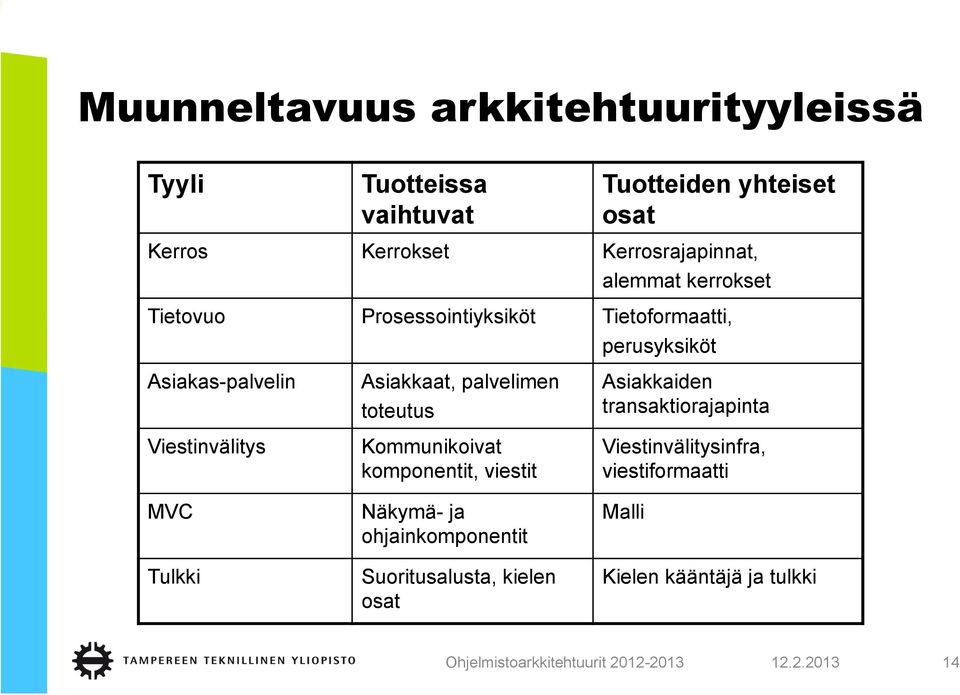

14 Muunneltavuus arkkitehtuurityyleissä Tyyli Tuotteissa vaihtuvat Tuotteiden yhteiset osat Kerros Kerrokset Kerrosrajapinnat, alemmat kerrokset Tietovuo Prosessointiyksiköt Tietoformaatti, perusyksiköt Asiakas-palvelin Viestinvälitys Asiakkaat, palvelimen toteutus Kommunikoivat komponentit, viestit Asiakkaiden transaktiorajapinta Viestinvälitysinfra, viestiformaatti MVC Tulkki Näkymä- ja ohjainkomponentit Suoritusalusta, kielen osat Malli Kielen kääntäjä ja tulkki 14

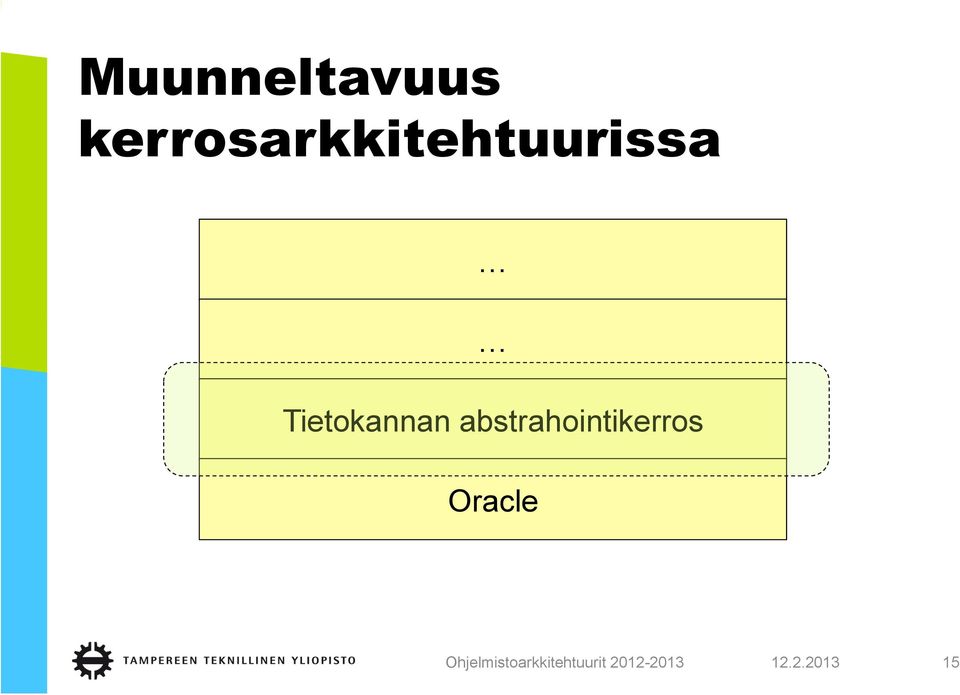

15 Muunneltavuus kerrosarkkitehtuurissa Tietokannan abstrahointikerros Oracle 15

16 Muunneltavuus tietovuoarkkitehtuurissa Tietoformaatti X Tilauksen käsittely Tietoformaatti Y Tilauksen tarkistus Laskutus Tilauksen käsittely Yritys A Tilauksen käsittely Yritys B 16

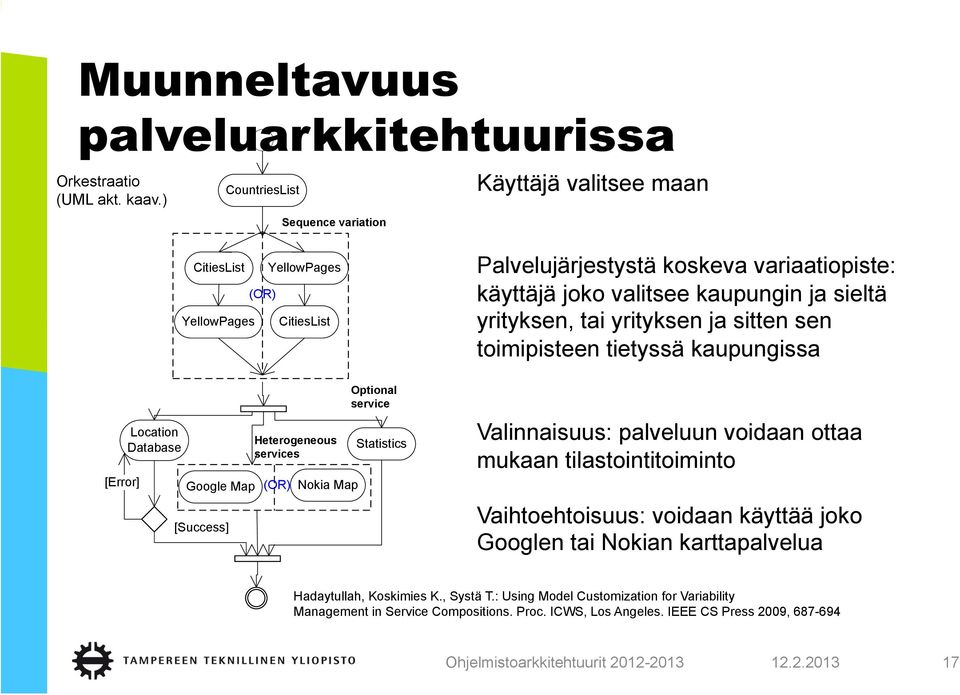

17 Muunneltavuus palveluarkkitehtuurissa Orkestraatio (UML akt. kaav.) CountriesList Sequence variation Käyttäjä valitsee maan CitiesList YellowPages (OR) YellowPages CitiesList Palvelujärjestystä koskeva variaatiopiste: käyttäjä joko valitsee kaupungin ja sieltä yrityksen, tai yrityksen ja sitten sen toimipisteen tietyssä kaupungissa [Error] Location Database Google Map [Success] Heterogeneous services (OR) Nokia Map Optional service Statistics Valinnaisuus: palveluun voidaan ottaa mukaan tilastointitoiminto Vaihtoehtoisuus: voidaan käyttää joko Googlen tai Nokian karttapalvelua Hadaytullah, Koskimies K., Systä T.: Using Model Customization for Variability Management in Service Compositions. Proc. ICWS, Los Angeles. IEEE CS Press 2009,

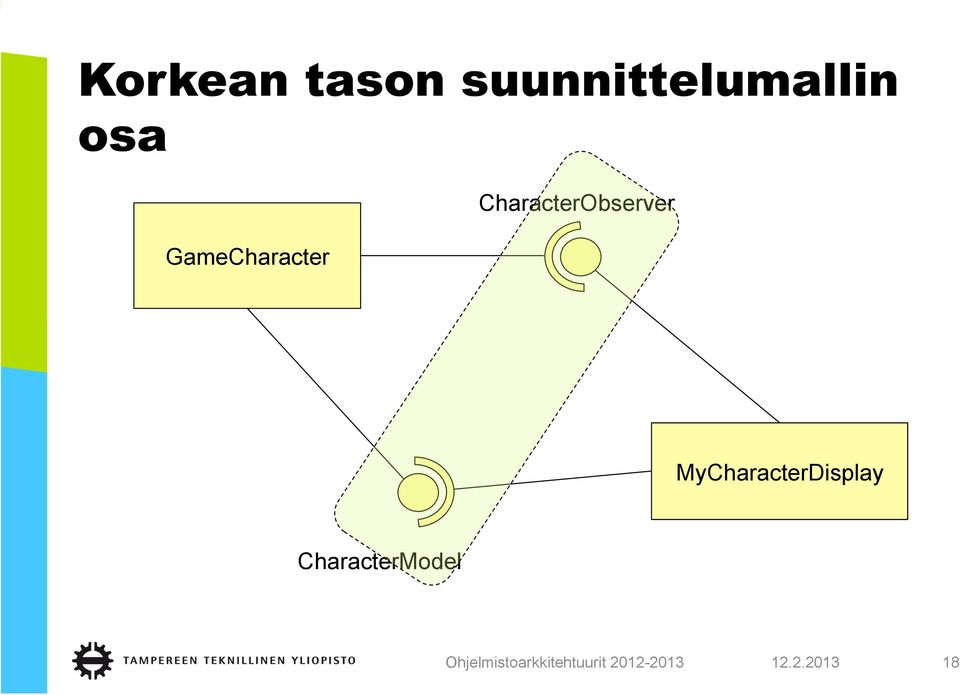

18 Korkean tason suunnittelumallin osa CharacterObserver GameCharacter MyCharacterDisplay CharacterModel 18

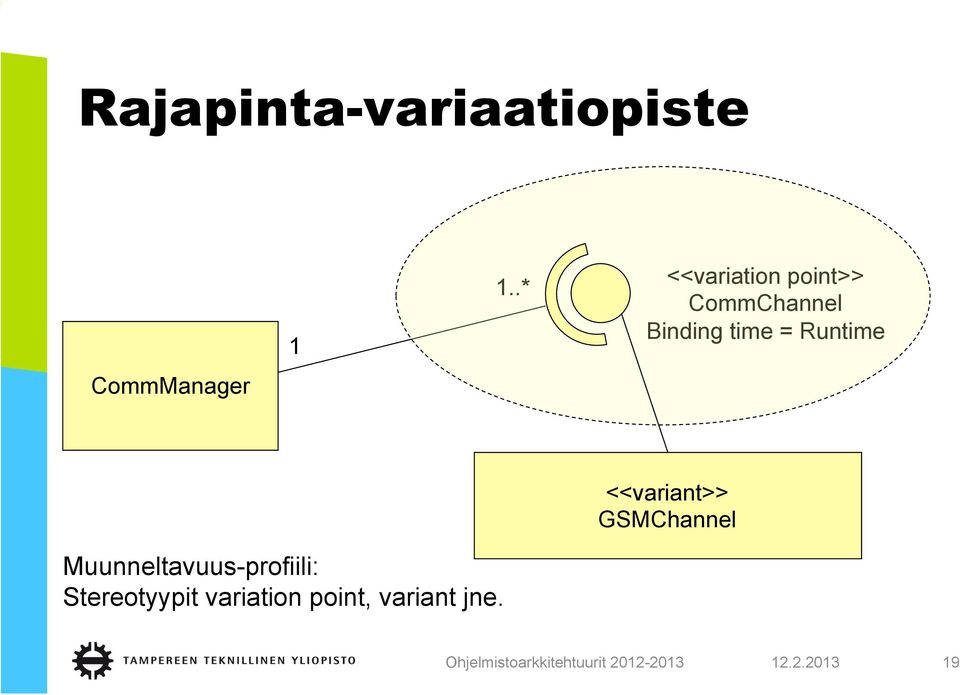

19 Rajapinta-variaatiopiste CommManager 1 1..* <<variation point>> CommChannel Binding time = Runtime <<variant>> GSMChannel Muunneltavuus-profiili: Stereotyypit variation point, variant jne. 19

20 Variaatiopiste voi olla hajautunut arkkitehtuuriin Service MyService-komponentti rekisteröidään räätälöidyssä alustuksessa Registry MyService MyInitialization Initialization 20

21 Muunneltavat komponenttikonfiguraatiot pakollinen valinnainen Yhteinen alusta vaihtoehtoinen tuotekohtainen Yhteinen alusta Komponentit Tuote Tuotelinja 21

22 Kysyttävää?

23 Variaatiopisteet yksityiskohtaisen suunnittelun tasolla Alemman tason suunnittelumallit (esim. Template Method, Strategy) Periyttäminen Takaisinkutsut 23

24 Template Method ja Strategy 24

25 Variaatiopisteiden sitominen järjestelmän asennuksessa ja käytössä Määritellään suunnittelutasolla Asennusparametrit Käyttäjän asetukset GUI räätälöinti Adaptoituvat käyttöliittymät Tulkattava skripti 25

26 Kysyttävää?
