1 TERCA-tiilitalo KOTIKALLIO kohde nro 6 TERCA-tiilitalo on yksilöllinen, energiatehokas ja huoltovapaa Tiili. Luotu ihmiselle.

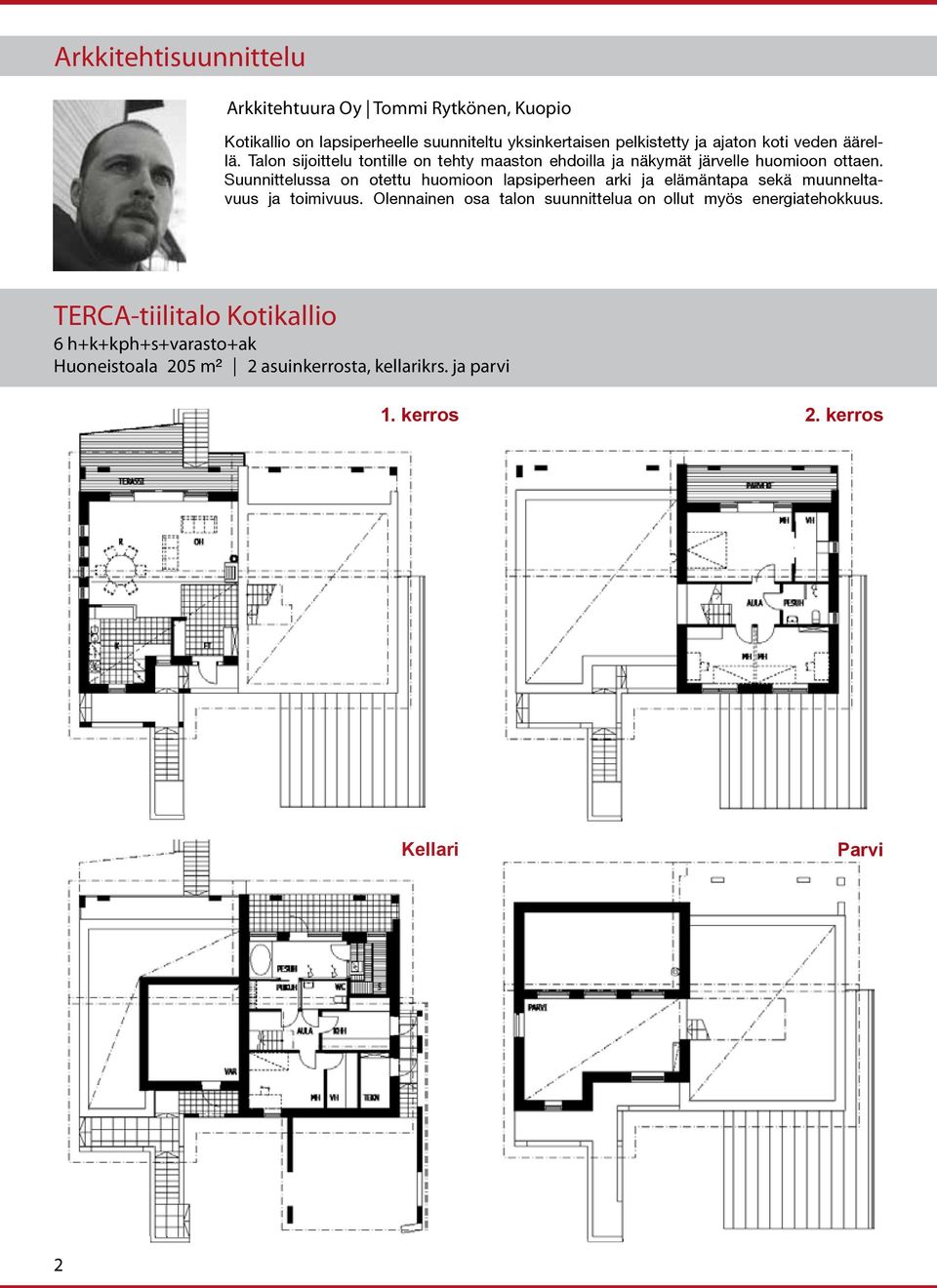

2 Arkkitehtisuunnittelu Arkkitehtuura Oy Tommi Rytkönen, Kuopio Kotikallio on lapsiperheelle suunniteltu yksinkertaisen pelkistetty ja ajaton koti veden äärellä. Talon sijoittelu tontille on tehty maaston ehdoilla ja näkymät järvelle huomioon ottaen. Suunnittelussa on otettu huomioon lapsiperheen arki ja elämäntapa sekä muunneltavuus ja toimivuus. Olennainen osa talon suunnittelua on ollut myös energiatehokkuus. TERCA-tiilitalo Kotikallio 6 h+k+kph+s+varasto+ak Huoneistoala 205 m² 2 asuinkerrosta, kellarikrs. ja parvi 1. kerros 2. kerros Kellari Parvi 2

Suunnittelussa on otettu huomioon lapsiperheen arki ja elämäntapa sekä muunneltavuus ja toimivuus.

3 Sisustussuunnittelu Vepsäläinen Danijela Eric-Palm Messukohteen huoneiden sisustuksessa on huomioitu rakentajaperheen toiveet ja siksi suurin osa kalusteista jääkin pysyvästi tulevien asukkaiden käyttöön. Kalusteet ovat kalustetalo Vepsäläisen mallistosta. Tilaratkaisut ovat avaria. 3

suurin osa kalusteista jääkin pysyvästi tulevien asukkaiden käyttöön.

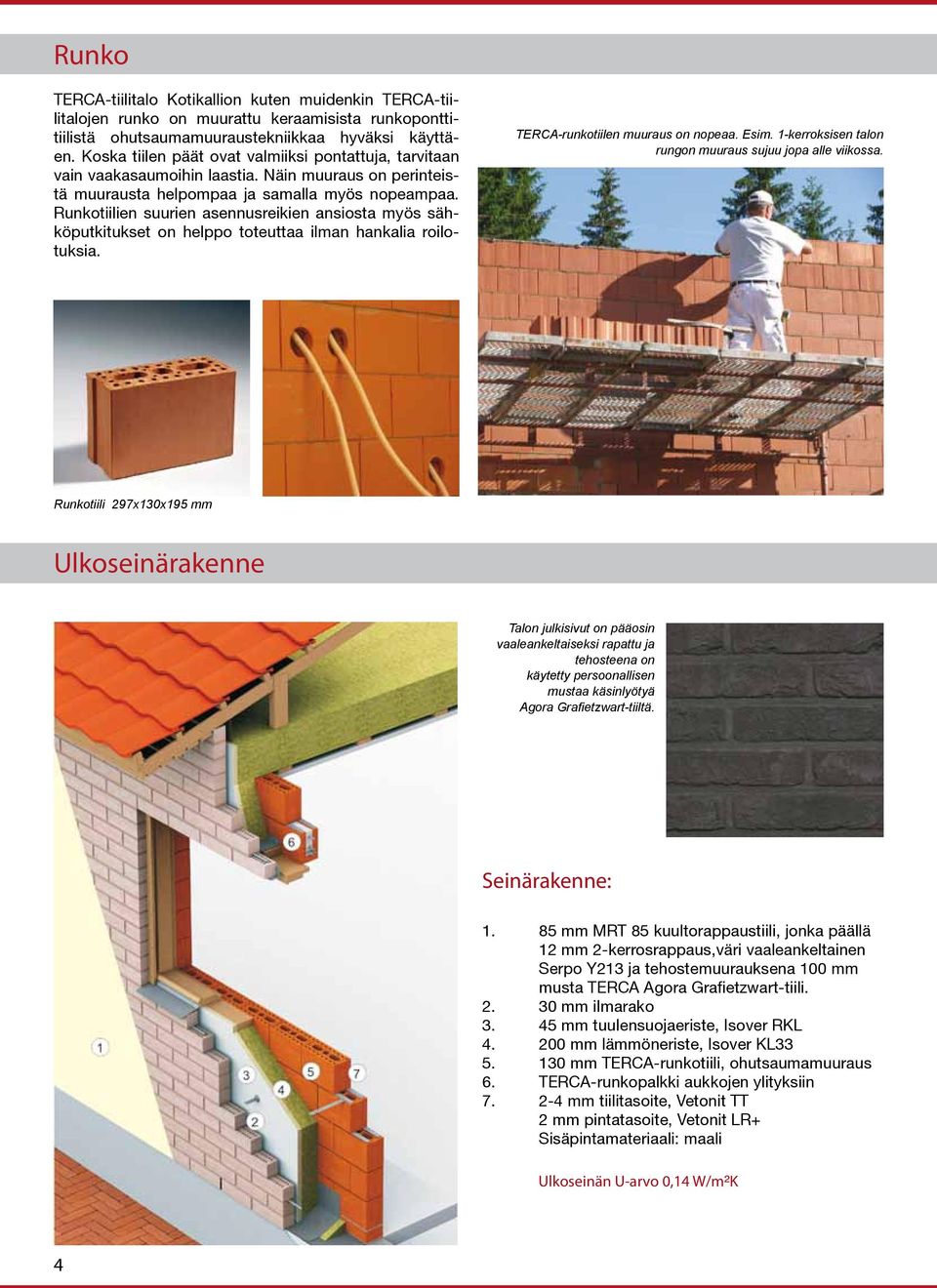

4 Runko TERCA-tiilitalo Kotikallion kuten muidenkin TERCA-tiilitalojen runko on muurattu keraamisista runkoponttitiilistä ohutsaumamuuraustekniikkaa hyväksi käyttäen. Koska tiilen päät ovat valmiiksi pontattuja, tarvitaan vain vaakasaumoihin laastia. Näin muuraus on perinteistä muurausta helpompaa ja samalla myös nopeampaa. Runkotiilien suurien asennusreikien ansiosta myös sähköputkitukset on helppo toteuttaa ilman hankalia roilotuksia. TERCA-runkotiilen muuraus on nopeaa. Esim. 1-kerroksisen talon rungon muuraus sujuu jopa alle viikossa. Runkotiili 297x130x195 mm Ulkoseinärakenne Talon julkisivut on pääosin vaaleankeltaiseksi rapattu ja tehosteena on käytetty persoonallisen mustaa käsinlyötyä Agora Grafietzwart-tiiltä. Seinärakenne: mm MRT 85 kuultorappaustiili, jonka päällä 12 mm 2-kerrosrappaus,väri vaaleankeltainen Serpo Y213 ja tehostemuurauksena 100 mm musta TERCA Agora Grafietzwart-tiili mm ilmarako mm tuulensuojaeriste, Isover RKL mm lämmöneriste, Isover KL mm TERCA-runkotiili, ohutsaumamuuraus 6. TERCA-runkopalkki aukkojen ylityksiin mm tiilitasoite, Vetonit TT 2 mm pintatasoite, Vetonit LR+ Sisäpintamateriaali: maali Ulkoseinän U-arvo 0,14 W/m²K 4

Runkotiilien suurien asennusreikien ansiosta myös sähköputkitukset on helppo toteuttaa ilman hankalia roilotuksia. TERCA-runkotiilen muuraus on nopeaa. Esim.

5 Energiatehokas TERCA-tiilistä muurattu runkorakenne tasaa hyvin lämpötilan ja kosteuden vaihteluita. Talvella tiilirakenne varaa hyvin lämpöä ja kesällä talo pysyy miellyttävän viileänä lämpiminäkin päivinä ilman erillistä jäähdytysjärjestelmää. Lämmöneristeen sisäpuolisten massiivirakenteiden kuten rungon, väliseinien sekä ylä-, väli- ja alapohjan lämmitysenergiaa säästävä hyöty on tutkimuksen mukaan jopa 14 % vuodessa. Vastaavasti jäähdytysenergiaa säästävä hyöty on parhaimmillaan jopa 50 % vuodessa. Hyvistä lämmönvarausominaisuuksista johtuen tiili on kautta historian ollut myös eniten käytetty tulisijojen runkomateriaali. Julkisivumuurauksen ja ilmaraon energiaa säästävä hyöty on tutkimusten mukaan jopa 6-8 % lämmityskaudella. Mittauksiin perustuva U-arvo on % parempi kuin seinärakenteen laskennallinen U-arvo. Täystiilitalo on ainoa kivitaloratkaisu, jossa lämmöneristekerros on erotettu julkisivusta ilmaraolla. Näin eristeet pysyvät kuivina kaikissa olosuhteissa ja niiden eristyskyky hyvänä ilman kosteusriskejä. TERCA-tiilitalo normaali-, matala- tai passiivienergiataloratkaisuna Rakennevaihtoehdot: normaalitalo matalaenergiatalo passiivienergiatalo Rakentajan ja suunnittelijan on helppo valita kolmesta rakenteellisesti ja energiateknisesti valmiiksi mietitystä ratkaisusta sopivin vaihtoehto. Sen jälkeen voidaan keskittyä itse arkkitehtuuriin ja toiminnallisiin asioihin. TERCA-tiilitalo Kotikallion energialuokka on A ET-luku Rakennuksen ET-luokka A A B C D E F G TERCA-tiilirungon eristevaihtoehdot: Ulkoseinäeristeeksi voidaan valita joko SPU-AL polyuretaani tai mineraalivillaeriste. Eri rakenneosille on suunnitteludetaljit molemmille eristevaihtoehdoille. Detaljoinnissa on kiinnitetty erityistä huomiota rakenteen tiiveyteen ja eristävyyteen sekä kosteustekniseen toimintaan. Kosteusteknisesti tiilirakenne toimii erinomaisesti eikä rakenne sisällä mitään orgaanisia tai laholle alttiita materiaaleja. Ääneneristävyys TERCA-tiilitalon ulkoseinärakenteen ääneneristävyys on parasta mahdollista luokkaa. Tiilijulkisivu on oikea ratkaisu myös puurunkoisen talon julkisivumateriaaliksi, kun halutaan parempaa ääneneristävyyttä. Hyvä ääneneristävyys on tärkeä viihtyvyystekijä, jota ei usein tule ajateltua eri rakenneratkaisuja vertailtaessa ja valittaessa. TERCA-tiilitalon ääneneristävyys Rw=53 db 5

Lämmöneristeen sisäpuolisten massiivirakenteiden kuten rungon, väliseinien sekä ylä-, väli- ja alapohjan lämmitysenergiaa säästävä hyöty on tutkimuksen mukaan jopa 14 % vuodessa.

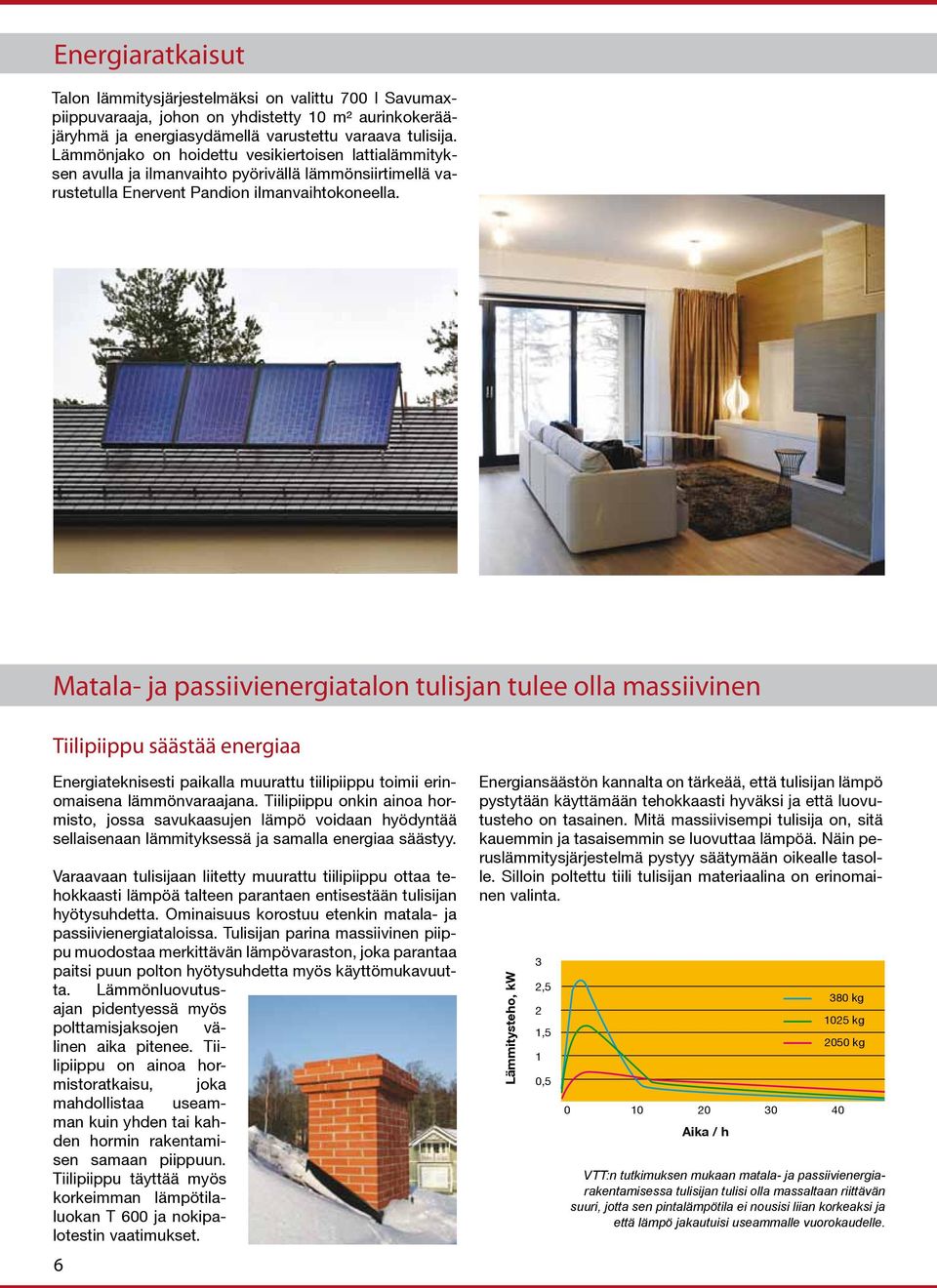

6 Energiaratkaisut Talon lämmitysjärjestelmäksi on valittu 700 l Savumaxpiippuvaraaja, johon on yhdistetty 10 m² aurinkokerääjäryhmä ja energiasydämellä varustettu varaava tulisija. Lämmönjako on hoidettu vesikiertoisen lattialämmityksen avulla ja ilmanvaihto pyörivällä lämmönsiirtimellä varustetulla Enervent Pandion ilmanvaihtokoneella. Matala- ja passiivienergiatalon tulisjan tulee olla massiivinen Tiilipiippu säästää energiaa Energiateknisesti paikalla muurattu tiilipiippu toimii erinomaisena lämmönvaraajana. Tiilipiippu onkin ainoa hormisto, jossa savukaasujen lämpö voidaan hyödyntää sellaisenaan lämmityksessä ja samalla energiaa säästyy. Varaavaan tulisijaan liitetty muurattu tiilipiippu ottaa tehokkaasti lämpöä talteen parantaen entisestään tulisijan hyötysuhdetta. Ominaisuus korostuu etenkin matala- ja passiivienergiataloissa. Tulisijan parina massiivinen piippu muodostaa merkittävän lämpövaraston, joka parantaa paitsi puun polton hyötysuhdetta myös käyttömukavuutta. Lämmönluovutusajan pidentyessä myös polttamisjaksojen välinen aika pitenee. Tiilipiippu on ainoa hormistoratkaisu, joka mahdollistaa useamman kuin yhden tai kahden hormin rakentamisen samaan piippuun. Tiilipiippu täyttää myös korkeimman lämpötilaluokan T 600 ja nokipalotestin vaatimukset. 6 Energiansäästön kannalta on tärkeää, että tulisijan lämpö pystytään käyttämään tehokkaasti hyväksi ja että luovutusteho on tasainen. Mitä massiivisempi tulisija on, sitä kauemmin ja tasaisemmin se luovuttaa lämpöä. Näin peruslämmitysjärjestelmä pystyy säätymään oikealle tasolle. Silloin poltettu tiili tulisijan materiaalina on erinomainen valinta. Lämmitysteho, kw 3 2,5 2 1,5 1 0, Aika / h 380 kg 1025 kg 2050 kg VTT:n tutkimuksen mukaan matala- ja passiivienergiarakentamisessa tulisijan tulisi olla massaltaan riittävän suuri, jotta sen pintalämpötila ei nousisi liian korkeaksi ja että lämpö jakautuisi useammalle vuorokaudelle.

Matala- ja passiivienergiatalon tulisjan tulee olla massiivinen Tiilipiippu säästää energiaa Energiateknisesti paikalla muurattu tiilipiippu toimii erinomaisena lämmönvaraajana.

7 Aito keraaminen KORAMIC-kattotiili Kotikallion kattotiileksi on valittu jaloenkopoitu musta Koramic Actua-kattotiili, joka on profiililtaan paanumaisen sileä. Tummaksi poltettu aito savikattotiili antaa katolle rauhallisen ilmeen. Koramic mallistosta löydät useita eri kattotiiliprofiileita ja -värejä. Ne ovat pääsääntöisesti vesilukollisia malleja, jolla varmistetaan katon vesitiiveys kaikissa olosuhteissa. TERCA-tiilitalo Kotikallion tekijät ja materiaalit Näytteilleasettaja: Wienerberger Oy Ab Arkkitehti- ja pihasuunnittelu: Arkkitehtuura Oy Tommi Rytkönen Pääsuunnittelija/Rakennesuunnittelu: Arkkitehtuura Oy Matti Rouvinen Sisustussuunnittelu: Vepsäläinen Danijela Eric-Palm LVI-suunnittelu: Kuopion Putkiapu Ky Ari Koivistoinen Sähkösuunnittelu: Tmi Mikko Moilanen Wienerberger Oy Ab TERCA-tuotteet: runkotiilet kuultorappaustiilet Agora Grafietzwart mustat käsinlyödyt tiilet Koramic Actua jaloenkopoidut mustat kattotiilet tulisijan tiilet Skaala Ikkunat ja Ovet Oy Skaala Alfa ikkunat Skaala Skandia ulko-ovet Puukympit kattotuolit Isover Oy lämmöneristeet Luja Oy ontelolaatat ja valmisbetoni pihatuotteet Savumax Oy savupiippuvaraaja 700 l aurinkokerääjät 10 m² Enervent Oy Enervent Pandion ilmanvaihtokoje Lasilinkki Oy lasiseinät ja -ovet Novart Oy Ala Carte keittiöt kylpyhuonekalusteet Vepsäläinen Oy irtokalusteet Kuopion Uuni ja Kaakeli laatoitukset ja maalit 7

Ne ovat pääsääntöisesti vesilukollisia malleja, jolla varmistetaan katon vesitiiveys kaikissa olosuhteissa.

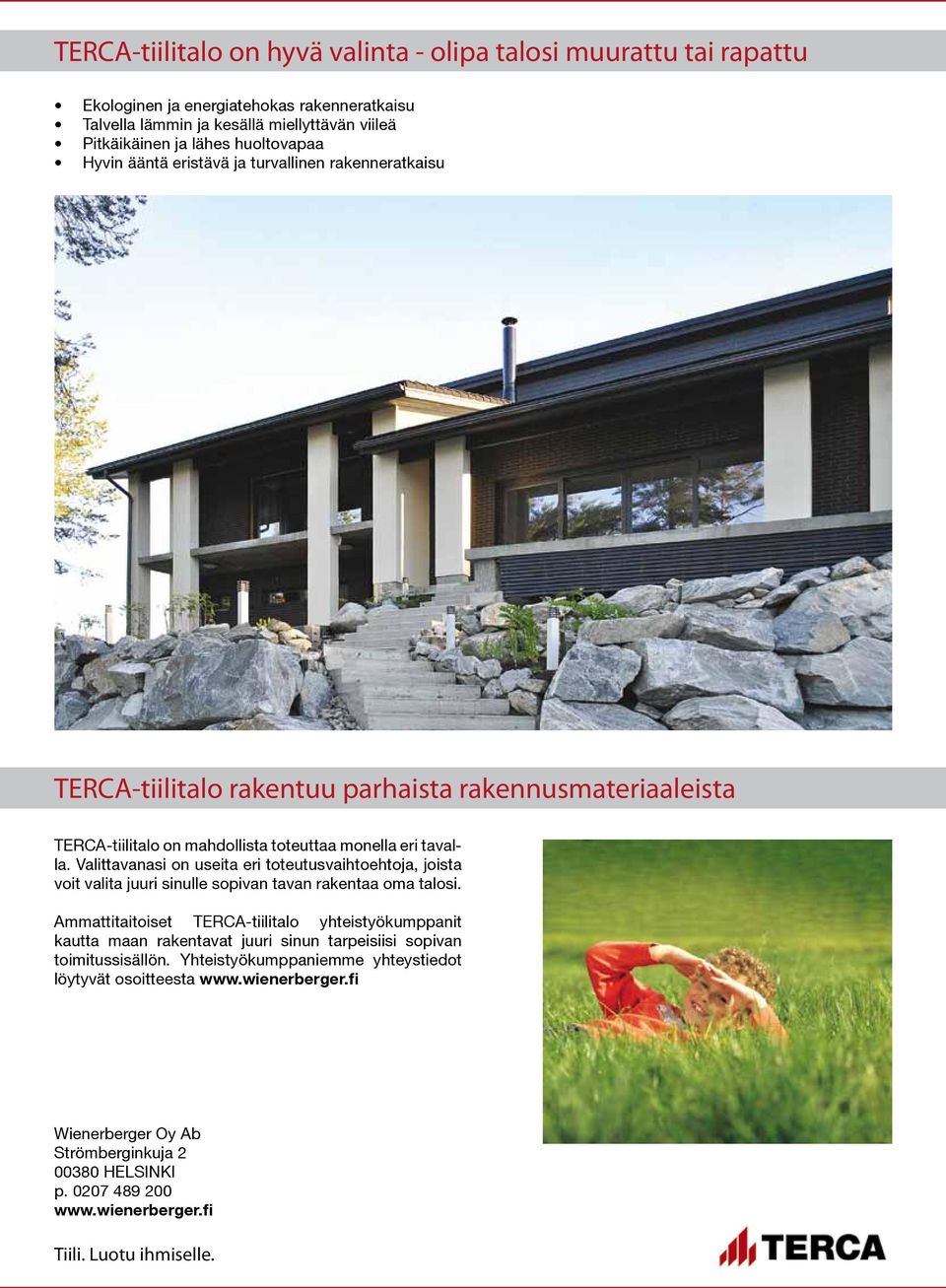

8 TERCA-tiilitalo on hyvä valinta - olipa talosi muurattu tai rapattu Ekologinen ja energiatehokas rakenneratkaisu Talvella lämmin ja kesällä miellyttävän viileä Pitkäikäinen ja lähes huoltovapaa Hyvin ääntä eristävä ja turvallinen rakenneratkaisu TERCA-tiilitalo rakentuu parhaista rakennusmateriaaleista TERCA-tiilitalo on mahdollista toteuttaa monella eri tavalla. Valittavanasi on useita eri toteutusvaihtoehtoja, joista voit valita juuri sinulle sopivan tavan rakentaa oma talosi. Ammattitaitoiset TERCA-tiilitalo yhteistyökumppanit kautta maan rakentavat juuri sinun tarpeisiisi sopivan toimitussisällön. Yhteistyökumppaniemme yhteystiedot löytyvät osoitteesta Wienerberger Oy Ab Strömberginkuja HELSINKI p Tiili. Luotu ihmiselle.

Valittavanasi on useita eri toteutusvaihtoehtoja, joista voit valita juuri sinulle sopivan tavan rakentaa oma talosi.
