Terca-tiilikoti

Koko: px
Aloita esitys sivulta:

Download "8.1 1.6.2004. Terca-tiilikoti"

Transkriptio

1 Terca-tiilikoti

2 Terca-tiilikoti Ennen omakotitalon rakentamisen aloittamista rakentaja tekee lukuisan määrän päätöksiä, jotka ovat nähtävissä ja koettavissa vasta rakentamisen ja varsinkin asumisen aikana usein vuosikymmenienkin kuluttua. Päätökset tehdään yleensä lyhyen ajan kuluessa kovalla kiireellä, jolloin niiden merkityksiin ei ehditä paneutua riittävästi, eikä rakentajilla ole käytettävissä riittävää asiantuntemusta. Terca-tiilikodista kiinnostuneille rakentajille pyrimme antamaan tietoa tärkeimmistä omakotitalon rakentamiseen ja asumiseen liittyvistä ominaisuuksista. Miten hankit Terca-tiilikodin Terca-tiilikodit ovat yksilöllisiä. Suunnittelu kannattaa antaa arkkitehdin tehtäväksi. Tällöin talosta saadaan hyvä kokonaisuus, joka vastaa parhaiten rakentajan asettamia toiminnallisia ja ulkonäöllisiä tavoitteita. Ammattisuunnittelija pystyy sopeuttamaan talon hyvin myös rakennettavaan ympäristöön. Varsinainen rakentaminen on hyvä antaa ammattilaisten toteutettavaksi. Rakennusurakan voi tarvittaessa paloitella järkeviin kokonaisuuksiin. Hyvä vaihtoehto on teettää talo ns. vesikatto valmiuteen muurausalan yrityksellä ja jatkaa sisätilojen tekoa toisilla työkunnilla. Vaihtoehtona hanke voidaan toteuttaa ns. avaimet käteen urakkana. Tarvittaessa Wienerberger auttaa rakentajaa löytämään niin suunnittelijan kuin muurauksen toteuttajatkin. 2

3 Ääneneristävyys Rakenteiden massivisuudesta johtuen tiilitalon ääneneristys on sekä ulkoa sisälle että huoneiden välillä erinomainen. Näin jokainen asukas voi tehdä omia askareitaan rauhassa talon muiden toimintojen häiriintymättä. Massiivisuus Tiilitalon massiiviset runko- ja väliseinärakenteet tasaavat ulkolämpötilan vaihteluita, jonka seurauksena tiilitalo on kesällä miellyttävän viileä ja talvella lämmin. Massiivinen täystiilirakenne säästää tutkimusten mukaan myös lämmityskustannuksia. Huollettavuus Tiilirunko ja puhtaaksi muurattu julkisivu on kestävä ja lähes huoltovapaa. Näistä johtuen tiilitalo on pitkän elinkaaren aikana hyvin ekologinen. Arvostus Edellä mainituista ominaisuuksista johtuen tiilitalo on ajaton ja erittäin arvostettu. Parhaiten asumis- ja käyttökokemuksista voi kertoa tiilitalossa asuva henkilö. Yksilöllisyys Tiili pienenä rakennuskappaleena antaa suunnittelijalle mahdollisuuden toteuttaa rakentajan asettamat toiminnalliset, teknilliset ja ulkonäölliset tavoitteet siten, että talo sopeutuu hyvin myös rakennettavaan ympäristöön. Laajasta tiilien väri-, koko- ja pintavaihtoehdoista saadaan talolle myös näyttävyyttä. Turvallisuus Tiilitalo on paloturvallinen. Palovakuutusmaksuissa voidaan säästää, jos yläpohjakin tehdään kivirakenteisena. Terveellisyys Rakenteisiin päässyt kosteus on aiheuttanut asukkaille usein vakaviakin terveysongelmia. Ne voidaan ehkäistä oikein toteutettujen detaljien ja sopivien rakennusmateriaalien avulla. Oikeaoppisesti tehtyjen perustusten päälle muurattu ulkoseinärakenne tulee tehdä siten, että lämpöeristeen ulkopinnan sisäpuolinen rakenne pysyy kaikissa olosuhteissa kuivana. Parhaiten tämän varmistaa julkisivunmuurauksen yhteydessä tehtävä vähintään 30 mm:n ilmarako. Tiilitalon seinärakenteeseen ei tule muovikalvoja, jolloin se ns. hengittää luonnollisesti ja huoneilma pysyy miellyttävänä. Rakennuskustannukset Terca-runkotiilestä muurataan runko- ja väliseinät nopeasti ohutsaumamuuraustekniikalla. Järjestelmä sisältää ikkuna- ja oviaukkojen ylityksiin valmistetut esijännitetyt tiilipalkit, joiden asentaminen on nopeata ja muurausta voidaan jatkaa välittömästi. Jälleenmyyntiarvo Mikäli talo halutaan myydä, on tiilitalolla hyvä jälleenmyyntiarvo. Tämä myös lisää turvallisuutta sijoitetun pääoman arvon hyvänä säilymisenä. Rakennuskustannuksiltaan tiilitalo on hyvin kilpailukykyinen. 3

4 Terca-tiilikodin rakenteet Seinäleikkaus mm julkisivumuuraus mm ilmarako mm tuulensuojamineraalivilla WPS 3 Tiilisiteet RST-ohutsaumatiiliside 345 mm (VS 345) Asennetaan muurauksen yhteydessä mm mineraalivilla UNS mm Terca-runkotiili, ohutsaumamuuraus mm Vetonit Tiilitasoite TT ja 2 mm Vetonit Pintatasoite LR+ Sisäpintamateriaali: maali tai tapetti Muuraustyö Muuraustyö tehdään kelkalla ohutsaumamuurauksena. Sauman paksuus on 5 mm. Tiilisiteet asennetaan muurauksen yhteydessä. Muut rakenteen täydentävät osat 7. Runkotiilipalkki aukkojen ylityksiin Ohutsaumatiiliside 345 mm, RST 4 kpl/m2 9. Kumibitumihuopakaista viistetyn villakaistan päälle 10. Kapillaarisesti maakosteuden nousun estävä bitumihuopakaista 11. Julkisivumuurauksen tuuletusaukot joka 3. pystysauma auki 12. Julkisivumuurauksen kutistumaraudoitteet 1-2 kpl 7 mm ruostumaton harjateräs liikuntasaumasta liikuntasaumaan 13. Aukon ylitys esim. L-teräspalkilla 10 Seinärakenteen lämmönläpäisykerroin 0,212 W/ m2k Terca-tiilikoti on kokonaisuus, joka koostuu runkotiilestä ja julkisivutiilestä sekä tiilien väliin jäävästä mineraalivilla eristeestä. Lämmöneriste on eriytetty julkisivutiilestä 30 mm:n ilmaraolla, jolloin rakenteen lämmöneriste pysyy kaikissa olosuhteissa kuivana säilyttäen aina parhaan mahdollisen eristyskykynsä. Julkisivuksi voidaan laajasta Terca-tiilien valikoimasta valita kulloinkin sopiva julkisivutiili. Terca-runkotiilipalkki Asennusvalmis esijännitetty korkealujuusbetonilla vahvistettu tiilipalkki aukkojen ylityksiin 4

5 Terca-runkotiili (RT195) Koko: 297x130x195 mm Paino: 8,5 kg Menekki: 17 kpl/m2 -Tiili pontattu -Tiilessä valmiit reiät sähköputkia varten Muurauslaasti Vetonit Leca Design muurauslaasti Menekki: n. 0,8 kg/kpl Sekoitus: Betonimylly Terca-tiilikoti runkojärjestelmä Wienerberger on kehittänyt ohutsaumamuuraustekniikkaan perustuvan Terca-tiilikoti runkojärjestelmän. Rakenteen peruskappaleena toimii poltettu Terca-runkotiili. Suuren kokonsa ja ohutsaumamuurausmenetelmän ansiosta runkotiilen muuraustyö on nopeaa perinteiseen muuraustekniikkaan verrattuna. Tiilen päät ovat valmiiksi pontattu ja muuraus voidaan tehdä ilman pystysaumalaastia. Runkotiilen sisällä olevat pystyontelot keventävät tiiltä ja helpottavat sähköasennusten tekoa. Mittatarkkuutensa ansiosta Terca-runkotiilistä muuratuista seinistä tulee suoria ja helposti tasoitettavia. Runkotiillillä voidaan muurata tiilitalon kaikki kantavat runkorakenteet ja väliseinät. Terca-tiilikoti runkojärjestelmää täydentävät myös oven- ja ikkunanylityksiä varten kehitetyt Terca-runkotiilipalkit, jotka helpottavat ja nopeuttavat omalta osaltaan rungon rakentamista. Runkotiilipalkit ovat esijännitettyjä korkealujuusbetonilla vahvistettuja tiilipalkkeja. Palkkien asennus sujuu helposti muun muuraustyön yhteydessä. 5

6 Terca-tiilikodin rungon ja väliseinien muuraus Terca-tiilikodin runkomuuraus aloitetaan aina bitumihuopakaistan päältä. Ensimmäinen tiilikerros muurataan NRT (270x130x75 mm) kokoisella tiilellä ja normaalilla M100/600 muurauslaastilla. Ensimmäisen tiilikerroksen alle tulevan laastisauman paksuus on yleensä noin mm. NRT- tiilikerroksen alle tulevalla laastilla tasataan pohjan epätasaisuudet ja huomioidaan tulevat ovi- ja ikkunakorkeudet. Ensimmäinen tiilikerros muurataan ja annetaan kovettua ennen varsinaisen runkotiilimuurauksen aloittamista. Muurauskerroksen tulee olla tasainen ja suora, jotta varsinainen runkotiilimuuraus sujuisi mahdollisimman hyvin. Runkotiilet muurataan muurauskelkkaa hyväksikäyttäen Vetonit Leca Design laastilla. Vaakasauman paksuus on 5mm, jolloin muuraus etenee sujuvasti 200 mm:n nousulla. Runkotiilien päissä olevien ponttien ansiosta Terca-runkotiilet voidaan muurata ilman pystysaumalaastia. Näin muuraus on tarkkaa ja nopeaa. Muurauksen edetessä asennetaan tiilisiteet 4 kpl/m2 tulevia lämmöneristeitä ja julkisivumuurausta varten. Myös ulkoseiniin liittyvien väliseinien sijainti on hyvä huomioida jo runkomuurauksen yhteydessä. Väliseinät sidotaan ulkoseiniin ja toisiin väliseiniin joko limittäen tai tiilisitein. Käytettävä tiilisidetyyppi on ruostumattomasta teräksestä valmistettu VS 345 ohutsaumatiiliside. Runkomuurauksen valmistuttua voidaan väliseinät muurata samalla tavoin Terca-runkotiilistä ohutsaumamuurausmenetelmällä tai esimerkiksi MRT85 (285x85x85 mm) poltetuista savitiilistä perinteisellä muurausmenetelmällä. Lämmöneristeet Runkomuurauksen jälkeen asennetaan ulkoseinän lämmöneristeet. Lämmöneristys suositellaan tehtäväksi kaksikerroseristyksenä, jolloin sisempi kerros eristetään pehmeällä mineraalivillalla ja ulompi kerros tuulensuojaeristelevyllä. Eristeet asennetaan tiiviisti runkoa vasten. Tämän jälkeen ne kiristetään muovilaipalla ja lukitaan prikalla. Lopuksi muurataan halutunmukainen Terca-tiilijulkisivu. 6

7 Sähköputkitukset ja -rasiat Sähköasennuksia varten on runkotiilissä valmiina kaksi suurehkoa reikää putkien vetoa varten. Tiiliseinän sisäisissä sähköasennuksissa suositellaan käytettäväksi taipuisia sähköputkia. Sähköputket voidaan asentaa joko muurauksen edetessä tai sen jälkeen. Sähkörasioita ja -katkaisimia varten porataan rasiaporalla rasianpaikat. Vaakasuuntaisten tiiliseinän sisällä kulkevien sähköputkitusten vetoa kannattaa välttää ja pyrkiä viemään vaakavedot joko ala-, väli- tai yläpohjarakenteissa. Sähkörasioiden ja katkaisimien sijainteja suunniteltaessa tulee myös ovenylityspalkkien leveys ottaa huomioon, mikäli sähköputket tuodaan ylhäältä alas. Isompien läpivientien tekeminen tulee huomioida jo muurausvaiheessa seinään tehtävillä läpivientivarauksilla. Sähkörasiat Sähkörasioita ja -katkaisimia varten porataan rasiaporalla rasianpaikat. Tiilipintojen oikaisu ja tasoitus Terca-tiilikodin rungon sisäpinnat tasoitetaan ja viimeistellään, kun rakennusaikainen kosteus on riittävästi poistunut tiilirakenteesta. Mittatarkkuudestaan johtuen Terca-runkotiilipinnat on helppo oikaista ja tasoittaa. Kun rasianpaikat ja muut tarvittavat reiät on tehty, voidaan aloittaa seinien tasoitustyöt. Pohjan epätasaisuudet ja mahdolliset muuraustyöstä johtuvat epätarkkuudet oikaistaan esimerkiksi Vetonit TT-Tiilitasoitteella tarpeen mukaan 3-5 mm:n tasoitepaksuudella. Lopullinen pinnan hienotasoitus tehdään esimerkiksi Vetonit LR+ Pintatasoitteella n. 2 mm:n tasoitekerrospaksuudella. Pinnan hionnan jälkeen seinä viimeistellään joko maalaamalla tai tapetoimalla. Märkätilojen pinnan oikaisussa käytetään Vetonit MT Märkätilatasoitetta, jonka päälle asennetaan oikeaoppinen vedeneristys ja laatoitus, mutta mikäli seinäpinnat halutaan pintatasoittaa tulee pintatasoitteen aina olla sementtipohjainen pintatasoite esim. Vetonit VH. 7

8 Runkorakenteiden suunnittelu Ohutsaumamuurattujen Terca-runkotiilien mitoituksessa käytettävät lujuusarvot. Sallittu jännitys MN/m2 Terca-runkotiili lujuusluokka 15 Vetonit Leca Design laasti. Lujuusluokka 8 Tiili lujuusluokka 15 Muurauslaasti M 100/600. Lujuusluokka 4 2) Muurin sallittu puristusjännitys pystysuunnassa σc MN/m Muurin sallittu puristusjännitys vaakasuunnassa reikätiiliä ja laastittomia pystysaumoja käytettäessä σc MN/m2 Muurin sallittu taivutusvetojännitys pystysuunnassa σtsall MN/m2 Muurin sallittu taivutusvetojännitys vaakasuunnassa σtsall MN/m2 Muurin sallittu taivutusvetojännitys vaakasuunnassa, kun käytetään laastittomia pystysaumoja σtsall MN/m Muurin sallittu leikkausjännitys tsall MN/m Muurin sallittu leikkausjännitys, kun laastia ei käytetä pystysaumassa tsall MN/m ) Muiden tiili-laastiyhdistelmien ominaisuudet on esitetty RakMk B8 osassa Tiilirakenteet, ohjeet Suunnittelun perusteet Terca-tiilikodin rakennejärjestelmä muodostuu pystykuormia kantavista ulkoseinien sisäkuorimuureista ja tarvittaessa kantavista runkotiiliväliseinistä, joiden päälle kantavat väli- ja yläpohjarakenteet tuetaan. Runkoa jäykistävinä rakenteina toimivat vaakakuormien suuntaiset poikittaisseinät. Terca-tiilikodin rungon suunnittelussa noudatetaan rakennusmääräyskokoelman tiilirakenteita koskevia ohjeita (RakMk osa B8 Tiilirakenteet, ohjeet 1989) soveltaen. Mitoitusperusteet Mitoituksessa käytettävät laskentakuormat määritellään RakMk B1 Rakenteiden varmuus ja kuormitukset mukaan. Kuormien jakautumiset on esitettu Rak- Mk B8 Tiilirakenteet, ohjeet Leikkausvoimien ja taivutusmomenttien jakautuminen voidaan laskea kohdan B8 likimääräismenetelmillä tai kimmoteorian mukaan. Tarvittaessa huomioidaan pakkovoimien- ja halkeilun aiheuttamat voimasuureet. 8

9 puolelta siirtyvän tukireaktion otaksutaan vaikuttavan tukipinnan kolmannespisteessä (e1). Tuen alapäässä kuorman voidaan katsoa jakautuvan tukipinnalle tasaisesti, jolloin se vaikuttaa tukipinnan keskipisteessä. Tarvittaessa voidaan huomioida myös vaakavoimien aiheuttama epäkeskisyys. (e w = M d /N d ). Terca-runkotiiliseinän puristuskestävyys Nu kn/m ja Nsall kn/m. Tiilen lujuusluokka 15 MN/m2 Pystykuormien mitoitus Muurattavat seinät ja pilarit mitoitetaan puristukselle homogeenisena ja vetoa kestämättöminä. Seinien mitoituksessa otetaan huomioon seinien epäkeskeinen kuormitus. Ylä- ja välipohjarakenteet toimivat pystymuurien kanssa kehärakenteen tavoin, jolloin pystyrakenteisiin syntyy taivutusta (= laskennassa huomioitava epäkeskisyys). Puristetun rakenteen kantavuuteen vaikuttaa sekä epäkeskisyys että kuormitetun rakenteen hoikkuus. Nämä asiat huomioidaan RakMk osan B8 Tiilirakenteet mukaisella nurjahduskertoimella k s. Yksiaukkoisten vaakarakenteiden tuilla kuorman otaksutaan vaikuttavan tukipinnan kolmannespisteessä (e1) ja jatkuvien vaakarakenteiden tuilla seinämän kummaltakin Kuorman epäkeskisyys e Seinän paksuus d=130mm Seinän korkeus e=0.05d e=0.15d e=0.05d e=0.15d (m) Nu kn/m Nu kn/m Nsall kn/m Nsall kn/m Vaakakuormien mitoitus Raudoittamattoman muuratun rakenteen taivutuskapasiteettia voidaan käyttää hyväksi vain tuuli- ja kaidekuormille rakennetta mitoitettaessa (ns. lyhytaikaiset kuormat). Ulkoseinärakenteet voidaan mitoittaa tarkemmin tuulikuormien aiheuttamille vaakakuormille RakMk osan B8 Tiilirakenteet mukaan. Vaakakuormat voidaan jakaa rakoseinän osille niiden jäykkyyksien suhteessa. 9

10 Runkorakenteiden suunnittelu Esijännitettyjen Terca-runkopalkkien enimmäiskuormat H x B = 198mm x 130 mm Palkin tunnus Palkki m Aukko m Sallittu kuorma Nsall kn/m Kuormituskapasiteetti Nu kn/m A = 1 palkki B = 2 palkkia A = 1 palkki B = 2 palkkia RP RP RP RP RP RP RP RP A B Runkotiilipalkkien mitoitus Ikkuna- ja oviaukkojen ylityksessä on mahdollista käyttää valmiiksi mitoitettuja esijännitettyjä Terca-runkotiilipalkkeja. Palkkien vähimmäistukileveys on 150 mm. Aukkojen enimmäismitat saadaan taulukosta. 10

11 Rakenneleikkaukset Täystiilinen pientalon ulkoseinärakenne US mm 1. Terca-julkisivumuuraus mm 2. ilmarako 30 mm 3. tuulensuojamineraalivilla WPS mm 4. mineraalivilla UNS mm 5. Terca-runkotiili, ohutsaumamuuraus 3-5 mm 6. Vetonit Tiilitasoite TT, 2 mm Vetonit Pintatasoite LR+ Sisäpintamateriaali: maali tai tapetti Seinärakenteen lämmönläpäisykerroin W/m2K: 0,212, kun lämmöneriste 125 mm UNS mm WPS 3 0,191, kun lämmöneriste 150 mm UNS mm WPS 3 0,171, kun lämmöneriste 175 mm UNS mm WPS Sisäkuoren palonkestoluokka: REI 120, kantava seinä EI 180, osastoiva kantamaton seinä Ulkoseinärakenne Ulkoseinän runko muurataan 130 mm leveistä Terca-runkotiilistä ohutsaumamuurausmenetelmällä. Lämmöneriste suositellaan asennettavaksi kahtena eri kerroksena, joista toinen toimii samalla tuulensuojalevynä. Eristelevyjen saumat limitetään eri kohtiin. Levyt asennetaan tiiviisti Terca-runkotiilipintaa vasten ja sidotaan tiilisitein alustaansa sekä lukitaan sideprikoilla. Eristeen ja julkisivun väliin jätetään pientaloissa n. 30 mm:n ja kerrostaloissa n mm:n ilmarako. Julkisivumuurauksessa käytetään pientaloissa yleisimmin 85 mm paksuja tiiliä ja yli 3 krs korkeissa taloissa yli 100 mm paksuja tiiliä. Lataa detaljikuvat osoitteesta 11

12 Väliseinäleikkaukset 130 VS1 1. Vetonit Tiilitasoite TT 3-5 mm ja Vetonit Pintatasoite LR+ 2 mm. Pintamateriaali huoneselityksen mukaan. 2. Terca-runkotiili 130 mm, ohutsaumamuuraus, sauma 5 mm. 3. Vetonit Tiilitasoite TT 3-5 mm ja Vetonit Pintatasoite LR+ 2 mm. Pintamateriaali huoneselityksen mukaan. Palonkestoluokka EI 180 osastoiva kantamaton seinä REI 120 kantava seinä VS2 1. Vetonit Tiilitasoite TT 3-5 mm ja Vetonit Pintatasoite LR+ 2 mm. Pintamateriaali huoneselityksen mukaan. 2. MRT85 Terca poltettu tiili 85 mm. Normaali muuraus, sauma 15 mm. 3. Vetonit Tiilitasoite TT 3-5 mm ja Vetonit Pintatasoite LR+ 2 mm. Pintamateriaali huoneselityksen mukaan. Palonkestoluokka EI 60 osastoiva kantamaton seinä

13 Rakennedetalji Esimerkki 1: Terca-runkotiiliseinäleikkaus ja matalaperustus 13

14 Rakennedetalji Esimerkki 2: Terca-runkotiiliseinäleikkaus ja matalaperustus (matalaenergiaratkaisu, eristepaksuus yht. esim. 205 mm) 14

15 Rakennedetalji Esimerkki 3: Terca-runkotiiliseinäleikkaus ja kellarillinen perustus 15

16 Rakennedetalji Esimerkki 4: Terca-runkotiiliseinän liittyminen välipohjaan 16

17 Rakennedetalji Esimerkki 5: Terca-runkotiiliseinän liittyminen välipohjaan (kellarillinen ratkaisu) 17

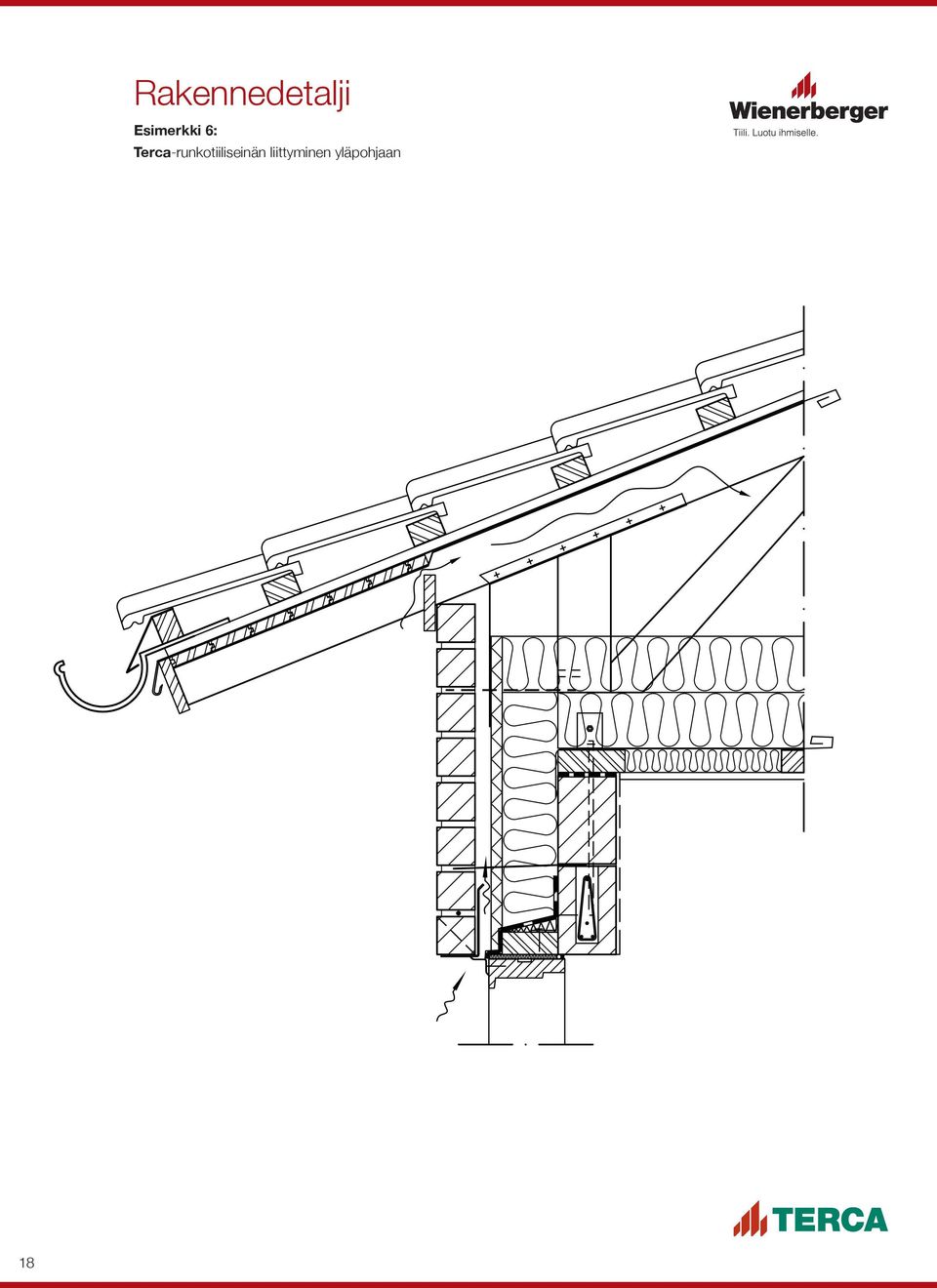

18 Rakennedetalji Esimerkki 6: Terca-runkotiiliseinän liittyminen yläpohjaan 18

19 Rakennedetalji Esimerkki 7: Terca-runkotiiliseinän ikkunaliitokset Terca-runkotiiliseinän ikkunaliitos, pystyleikkaus Terca-runkotiiliseinän ikkunaliitos, vaakaleikkaus 19
