1 Älykäs taloautomaatiojärjestelmä jokaisen ulottuvilla Ari Hautala Toimitusjohtaja

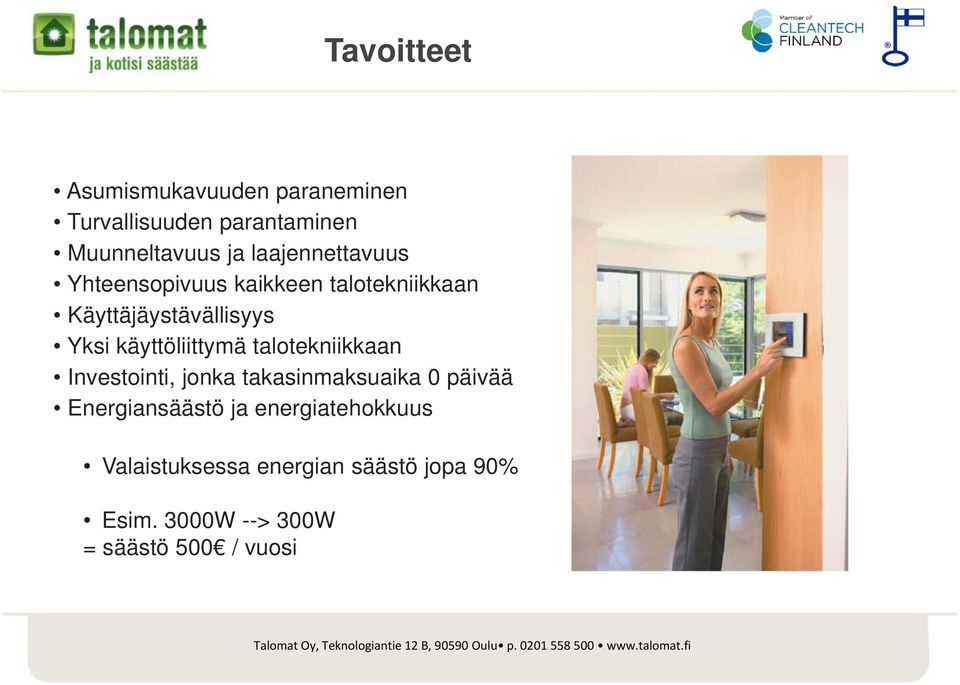

2 Tavoitteet Asumismukavuuden paraneminen Turvallisuuden parantaminen Muunneltavuus ja laajennettavuus Yhteensopivuus kaikkeen talotekniikkaan Käyttäjäystävällisyys Yksi käyttöliittymä talotekniikkaan Investointi, jonka takasinmaksuaika 0 päivää Energiansäästö ja energiatehokkuus Valaistuksessa energian säästö jopa 90% Esim. 3000W --> 300W = säästö 500 / vuosi

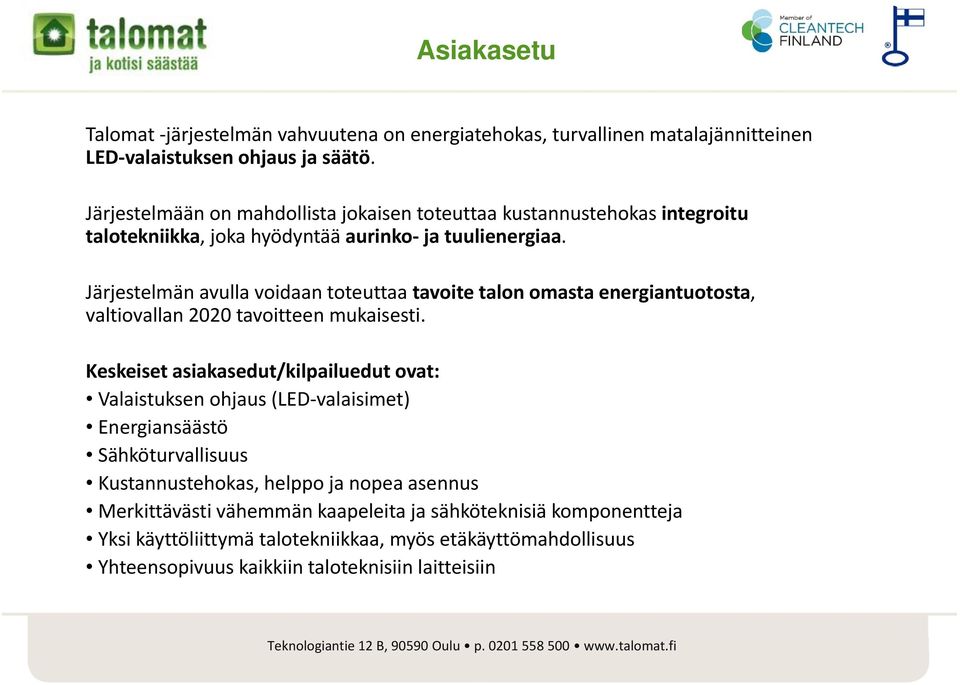

3 Asiakasetu Talomat järjestelmän vahvuutena on energiatehokas, turvallinen matalajännitteinen LED valaistuksen ohjaus ja säätö. Järjestelmään on mahdollista jokaisen toteuttaa kustannustehokas integroitu talotekniikka, joka hyödyntää aurinko ja tuulienergiaa. Järjestelmän avulla voidaan toteuttaa tavoite talon omasta energiantuotosta, valtiovallan 2020 tavoitteen mukaisesti. Keskeiset asiakasedut/kilpailuedut ovat: Valaistuksen ohjaus (LED valaisimet) Energiansäästö Sähköturvallisuus Kustannustehokas, helppo ja nopea asennus Merkittävästi vähemmän kaapeleita ja sähköteknisiä komponentteja Yksi käyttöliittymä talotekniikkaa, myös etäkäyttömahdollisuus Yhteensopivuus kaikkiin taloteknisiin laitteisiin Teknologiantie 12 B, Oulu p

4 Valaistuksen ohjaus - Tilanneohjaukset (Kotona, Poissa, Perus, Yö, Tunnelma) - Säädettävyys ja automatisointi - LED valaisimien himmennys vakiona - erilaisilla antureilla ohjattavissa esim. liiketunnistimet, hämäräkytkimet, kello jne. Murtovalvonta ja hälyttäminen Vesivuotovalvonta ja hälytys - Päävesijohdon sulkeminen Palovalvonta ja hälytys - sähkönsyötön katkaisu Ilmanvaihdon- ja lämmityksenohjaus Sähköpisteidenohjaus Ominaisuudet Sähkölukitus - Ovikoodi Etäkäyttö ja valvonta -GSM - Internet selain

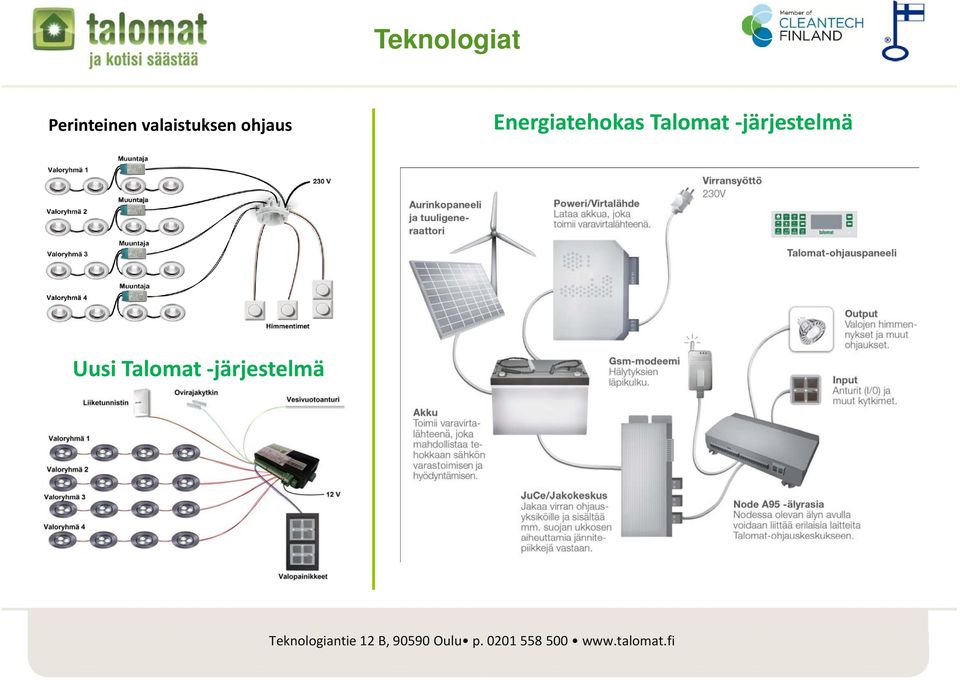

5 Teknologiat Perinteinen valaistuksen ohjaus Energiatehokas Talomat järjestelmä Uusi Talomat järjestelmä Teknologiantie 12 B, Oulu p

6 LED valaistuksen tuomat edut LED on puolijohdekomponentti, joka valaisimena kuluttaa jopa 90% vähemmän energiaa kuin perinteinen hehkulamppu tai halogeeni. Esim. kuuden watin LED-spotti vastaa valoteholtaan 50 watin halogeenia. Laadukkaan LED-lampun paloaika on yli tuntia kun perinteinen lamppu kestää tuntia. LED-lamppu lämpenee n. 60-asteiseksi kun esim. halogeeni kuumenee yli 200-asteiseksi. Tämä lisää paloturvallisuutta ja helpottaa myös asentamista. LED-lamppuja saa eri värilämpötiloilla. Esim kelviniä vastaa perinteistä lämmintä hehkulamppua ja yli 5500 kelviniä on kirkas päivänvalon värilämpötila. LED-lamppuja saa lähes kaikilla tunnetuilla kannoilla, joten LED-lampun voi asentaa lähes mihin tahansa valaisimeen, sekä uusiin että vanhoihin valaisimiin. LED-nauhoilla saa yksinkertaisesti ja edullisesti toteutettua näyttävää ja tunnelmallista epäsuoraa valaistusta. LED-nauhaa voi asentaa myös kosteisiin tiloihin. Kiinnitys on helppoa 2-puoleisella teipillä. Talomat:n 12 voltin jännitteellä toimiva järjestelmä on ihanteellinen LED-valaistuksen ohjaukseen sillä LED on itsessään 12 voltin komponentti. Näin ei tarvita erillisiä muuntajia lampuissa, mikä kasvattaa lampun energiatehokkuutta ja käyttöikää sekä laskee hintaa. Talomat:n järjestelmällä voi himmentää lähes kaikkia LED-lamppuja, myös niitä, jotka eivät perinteisellä järjestelmällä ole himmennettävissä.

7 Esimerkkejä LED valaistuksesta

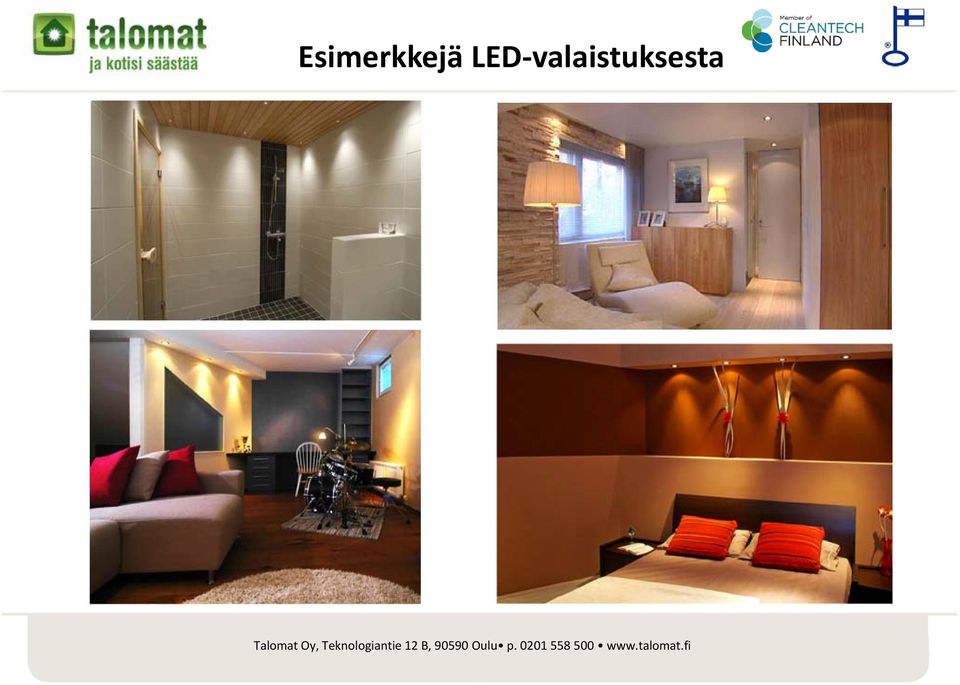

8 Esimerkkejä LED valaistuksesta

9 Käyttöliittymät Talomat painike Perinteinen katkaisin Talomat-ohjauspaneeli GSM puhelin Räätälöidyt kosketuspaneelit Internetselain käyttöliittymä

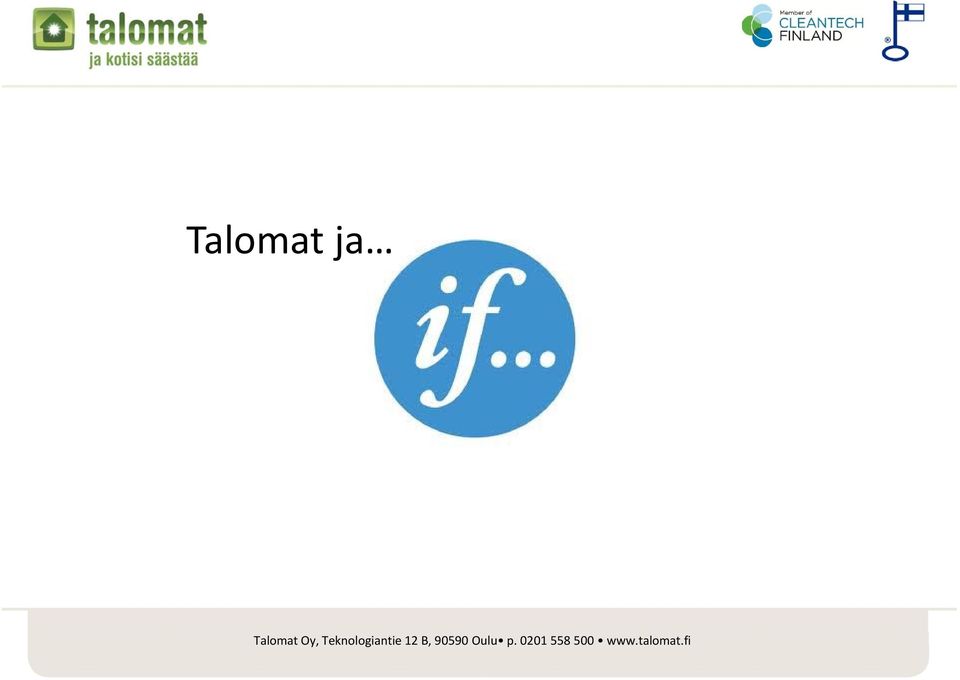

10 Talomat ja

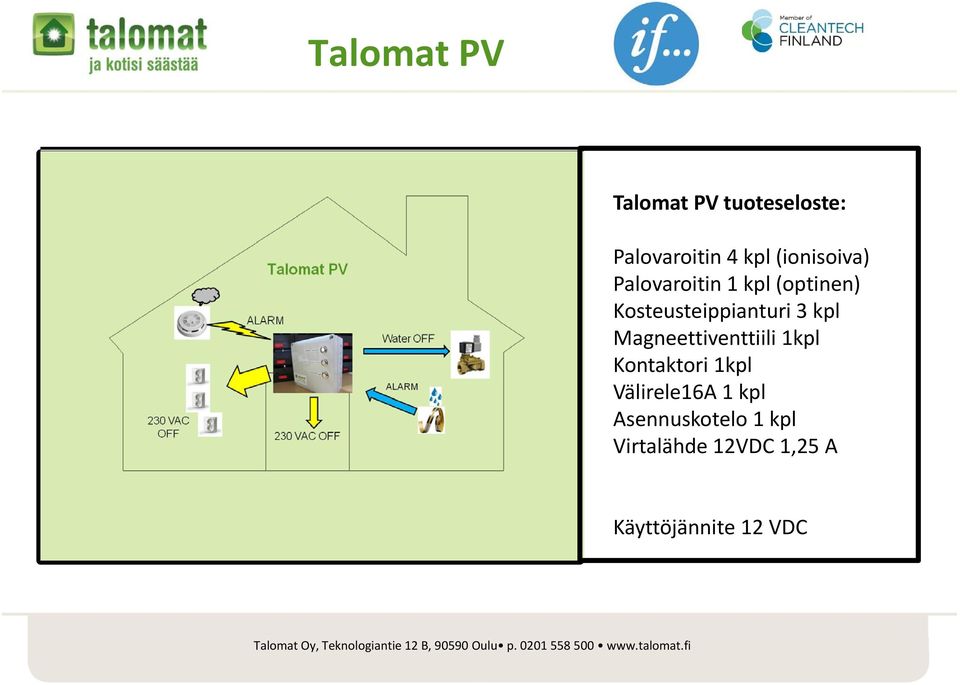

11 Talomat PV Talomat PV tuoteseloste: Palovaroitin 4 kpl (ionisoiva) Palovaroitin 1 kpl (optinen) Kosteusteippianturi 3 kpl Magneettiventtiili 1kpl Kontaktori 1kpl Välirele16A 1 kpl Asennuskotelo 1 kpl Virtalähde 12VDC 1,25 A Käyttöjännite 12 VDC

12 Talomat PV Palovalvonta: Palohälytyksen sattuessa Talomat PV ohjaa määrätyiltä pistorasioilta virransyötön pois jotta sähköpalo ei jatku. Vesivuotovalvonta: Kosteusteippianturit sijoitetaan esim. keittiön kaapiston alle, kodinhoitohuoneeseen sekä tekniseen tilaan jakotukin alle. Teippianturi havaitsee pesukoneen letkun tai viemärin vuodon ja aiheuttaa hälytyksen. Tekniseen tilaan asennettava magneettiventtiili sulkee päävesijohdon mikäli järjestelmä saa signaalin kosteushälytyksestä ja ehkäisee näin lisävahingot. Talomat Oy Teknologiantie 12 B OULU puh info@talomat.fi

13 Korvauksia vuodessa Tulipaloista maksettuja korvauksia Vuonna 2010 maksettiin vakuutuskorvauksia 208 M Vuonna 2009 maksettiin vakuutuskorvauksia 174 M Kotien palovahinkojen keskikorvaus on Vuotovahingoista maksettuja korvauksia Vuonna 2011 maksettiin vakuutuskorvauksia 162 M Vuonna 2010 maksettiin vakuutuskorvauksia 141 M Keskimääräinen korvaussumma on noin Vakuutusyhtiöt maksavat vuosittain korvauksia noin kpl Lähde: Finanssialan keskusliitto

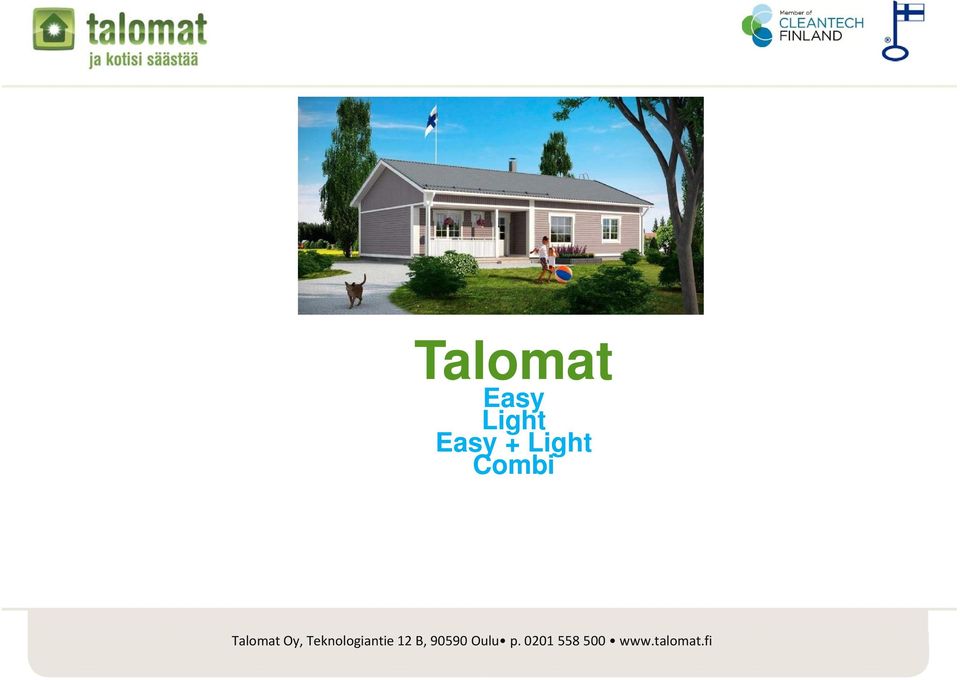

14 Talomat Easy Light Easy + Light Combi

15 Talomat Easy Neljä valoryhmää palovalvonta vesivuoto valvonta valaistustilat 1 valoryhmä liiketunnistimella #!! #! x #! Led spotti Led tanko 12 V valopiste Led paneeli Palohälytin + kontaktori Vesiteippianturi + pääsulkuhana Hinta sis alv Hinta ei sisällä toimilaitteita, antureita eikä lamppuja #

16 Talomat Light 6 himmenevää valoryhmää 2 valoryhmää/pistoketta tilavalot 1 valoryhmä tunnistimella Led spotti x Led tanko 12 V valopiste Led paneeli x Hinta sis alv Hinta ei sisällä toimilaitteita, antureita eikä lamppuja

17 Talomat Easy+Light 10 himmenevää valoryhmää 2 valoryhmää/pistoketta palovalvonta vesivuoto valvonta valaistustilat 2 valoryhmä liiketunnistimella #!! # x! x #! Led spotti Led tanko 12 V valopiste Led paneeli Palohälytin + kontaktori Vesiteippianturi + pääsulkuhana Led nauha epäsuora valo x Hinta sis alv Hinta ei sisällä toimilaitteita, antureita eikä lamppuja #

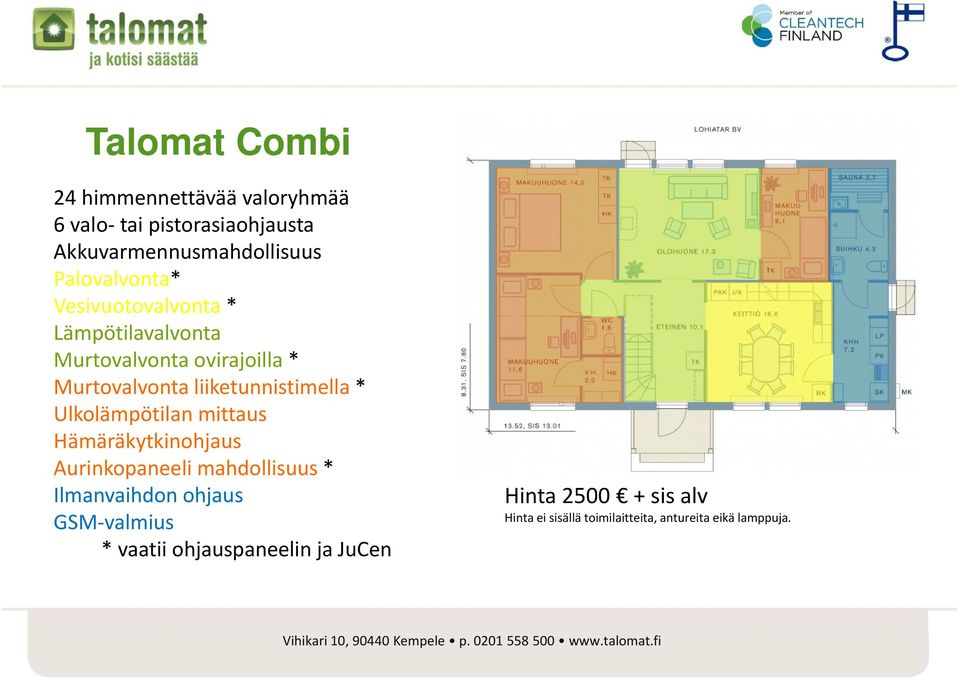

18 Talomat Combi 24 himmennettävää valoryhmää 6 valo tai pistorasiaohjausta Akkuvarmennusmahdollisuus Palovalvonta* Vesivuotovalvonta * Lämpötilavalvonta Murtovalvonta ovirajoilla * Murtovalvonta liiketunnistimella * Ulkolämpötilan mittaus Hämäräkytkinohjaus Aurinkopaneeli mahdollisuus * Ilmanvaihdon ohjaus GSM valmius * vaatii ohjauspaneelin ja JuCen Hinta sis alv Hinta ei sisällä toimilaitteita, antureita eikä lamppuja. Vihikari 10, Kempele p

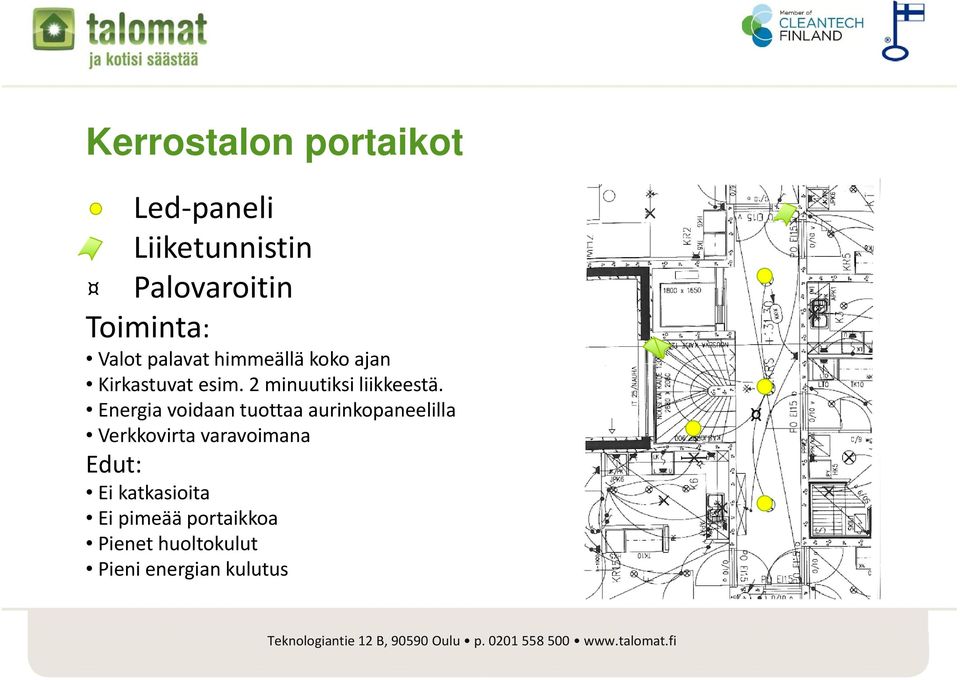

19 Kerrostalon portaikot Led paneli Liiketunnistin Palovaroitin Toiminta: Valot palavat himmeällä koko ajan Kirkastuvat esim. 2 minuutiksi liikkeestä. Energia voidaan tuottaa aurinkopaneelilla Verkkovirta varavoimana Edut: Ei katkasioita Ei pimeää portaikkoa Pienet huoltokulut Pieni energian kulutus Teknologiantie 12 B, Oulu p

20 Kustannukset Esimerkki kuusi (6) kerroksisen talon porrasvalaistuksesta Tarvike á hinta Valasimia Paneli 223, 18 W* 62 4*6 Aurinkopaneeli 240 W* Akku 12 V 120 Ah* Liiketunnistin* 30 2*6 Virtalähde 600 W* Node A Yhteishinta 2928 *Tukkureiden ja valmistajien hintoja. Mikäli tuotteet otetaan Talomat Oy:n kautta tulee niihin lisätä 20 %. Kaikkiin hintoihin lisätään ALV Energiankulutus: Oletus, että lamput palaavat keskimäärin 10 % ajasta lähes 100 % teholla ja loppuajan 10 % teholla. Energiankulutus/päivä 4*6*18 W*24h*0,1*1 + 4*6*18 W*24h*0,9*0,1 = 1,7 kwh/päivä Vuosikulutus 365 * 1,7 kwh = 62,5 kwh/vuosi Oletetaan, että aurinkoenergia riittää 8 kk vuodessa => ostettava energia 4/12*62,5 = 20,8 kwh Teknologiantie 12 B, Oulu p

21 Talomat Oy Kiittää mielenkiinnosta Teknologiantie 12 B, Oulu p
