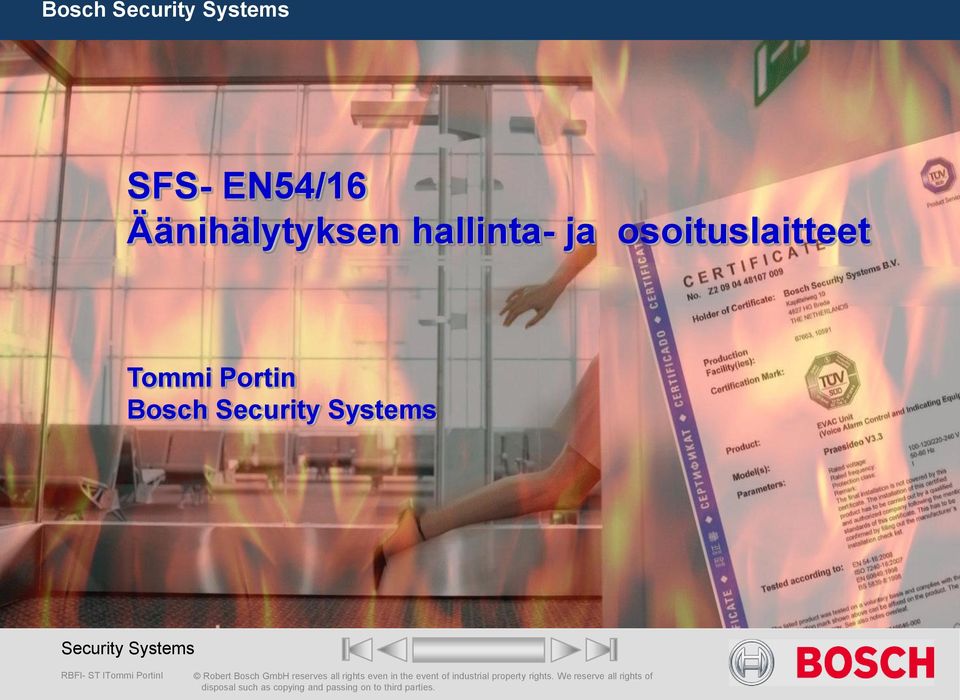

1 SFS- EN54/16 Äänihälytyksen hallinta- ja osoituslaitteet Tommi Portin Bosch Slide 1

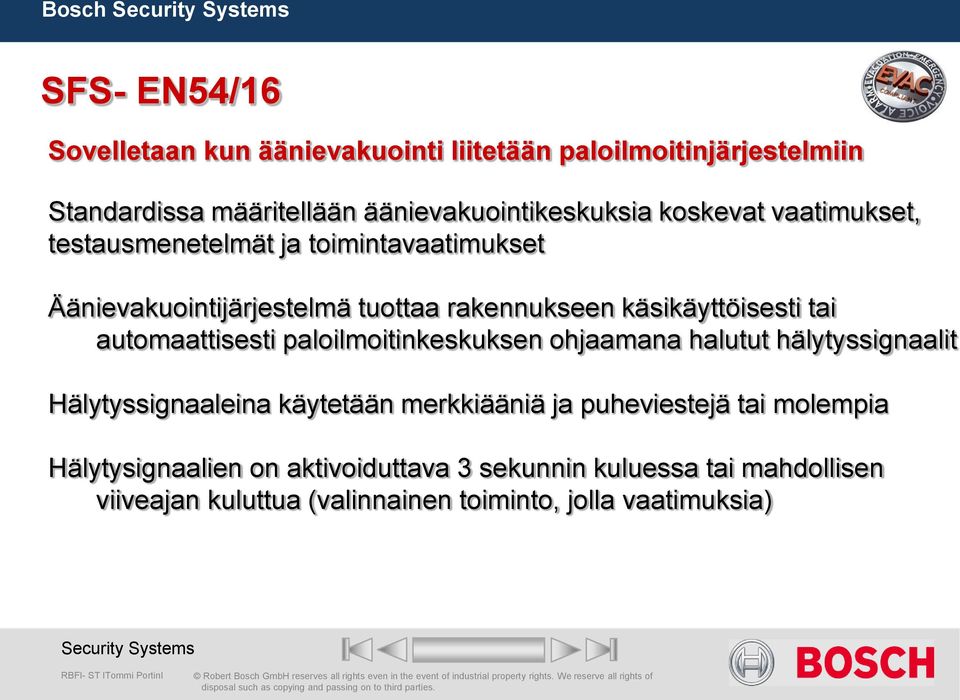

2 SFS- EN54/16 Sovelletaan kun äänievakuointi liitetään paloilmoitinjärjestelmiin Standardissa määritellään äänievakuointikeskuksia koskevat vaatimukset, testausmenetelmät ja toimintavaatimukset Äänievakuointijärjestelmä tuottaa rakennukseen käsikäyttöisesti tai automaattisesti paloilmoitinkeskuksen ohjaamana halutut hälytyssignaalit Hälytyssignaaleina käytetään merkkiääniä ja puheviestejä tai molempia Hälytysignaalien on aktivoiduttava 3 sekunnin kuluessa tai mahdollisen viiveajan kuluttua (valinnainen toiminto, jolla vaatimuksia) Slide 2

3 SFS- EN54/16 Standardi jaettu toiminnallisesti 2 osaan Pakolliset toiminnat jotka äänievakuointikeskuksissa tulee olla Valinnaiset toiminnat joita äänievakuointikeskuksessa voi olla Jos äänievakuointikeskukseen sisällytetään valinnainen toiminto, sen tulee täyttää kaikki kyseistä toimintoa koskevat vaatimukset Jos äänievakuointikeskuksessa on muita kuin standardissa määriteltyjä toimintoja, ne eivät saa vaarantaa standardin vaatimusten mukaisuutta Slide 3

4 SFS- EN54/16 ja SFS-EN60849 Kuuluvuuden ja äänenlaadun vaatimukset SFS54/16 Ei määrittele kaiutinverkoston kautta saatavien kuulutusten ja tiedotteiden äänenlaadullisia vaatimuksia SFS-EN60849 Standardissa selkeät äänenlaadulliset kriteerit äänenpainetasoille ja puheen selkeydelle Äänenpaine 6 20dB yli vallitsevan taustamelun Hälytysäänen minimitaso 65dBA, majoitustiloissa 75dBA Sti arvo min 0,5 Slide 4

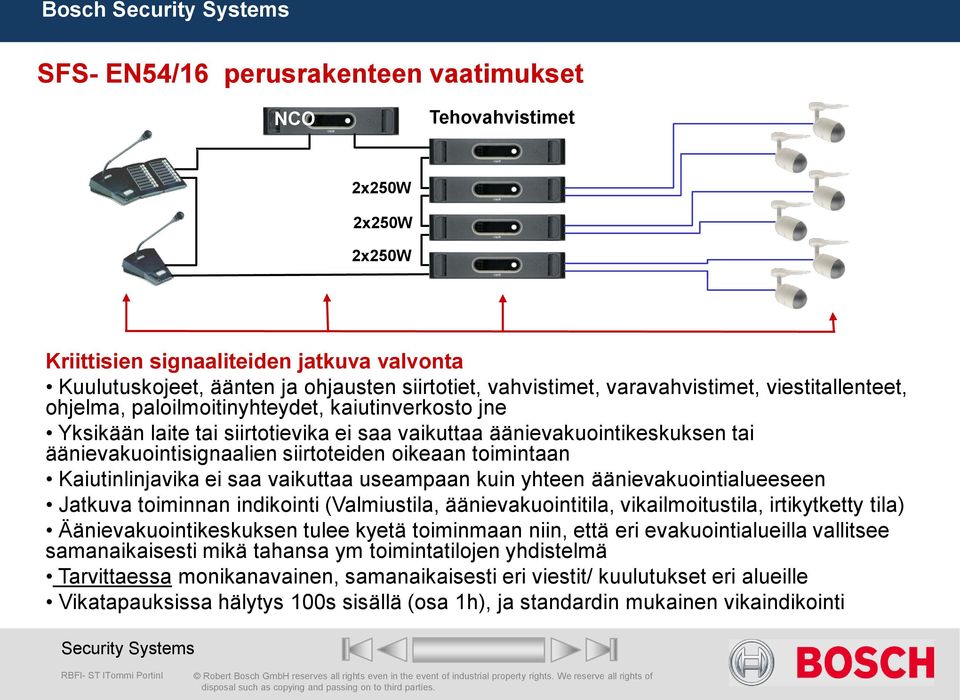

5 SFS- EN54/16 perusrakenteen vaatimukset NCO Tehovahvistimet 2x250W 2x250W 2x250W Kriittisien signaaliteiden jatkuva valvonta Kuulutuskojeet, äänten ja ohjausten siirtotiet, vahvistimet, varavahvistimet, viestitallenteet, ohjelma, paloilmoitinyhteydet, kaiutinverkosto jne Yksikään laite tai siirtotievika ei saa vaikuttaa äänievakuointikeskuksen tai äänievakuointisignaalien siirtoteiden oikeaan toimintaan Kaiutinlinjavika ei saa vaikuttaa useampaan kuin yhteen äänievakuointialueeseen Jatkuva toiminnan indikointi (Valmiustila, äänievakuointitila, vikailmoitustila, irtikytketty tila) Äänievakuointikeskuksen tulee kyetä toiminmaan niin, että eri evakuointialueilla vallitsee samanaikaisesti mikä tahansa ym toimintatilojen yhdistelmä Tarvittaessa monikanavainen, samanaikaisesti eri viestit/ kuulutukset eri alueille Vikatapauksissa hälytys 100s sisällä (osa 1h), ja standardin mukainen vikaindikointi Slide 5

6 7. Äänievakuointitila Äänievakuointikeskuksen tulee kyetä vastaanottamaan ja käsittelemään paloilmoitinkeskuksesta, käsikäyttöisestä hallintalaitteesta tai molemmista tulevia hälytyssignaaleja ja tuottamaan asianmukaiset äänievakuointisignaalit Signaalien on aktivoituva 3 sekunnin kuluessa tai mahdollisen viiveajan kuluttua (valinnainen toiminto jolla vaatimuksia) Useiden hälytyssignaalien vastaanottaminen samanaikaisesti paloilmoitinkeskuksesta tai käsikäyttöisestä hallintalaitteesta ei saa kumota pakollisia ilmoituksia Slide 6

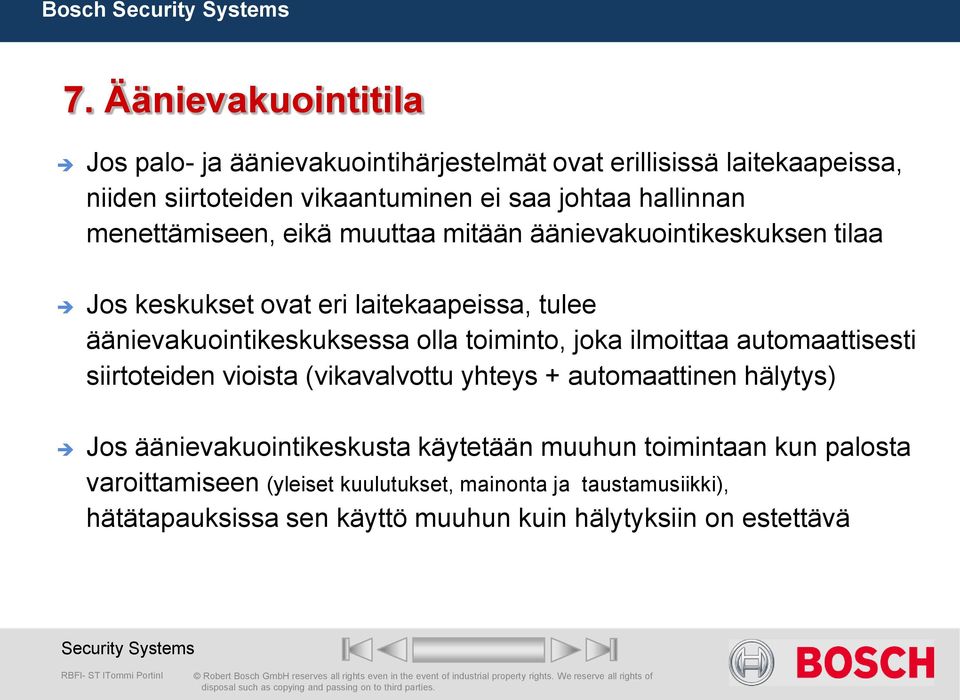

7 7. Äänievakuointitila Jos palo- ja äänievakuointihärjestelmät ovat erillisissä laitekaapeissa, niiden siirtoteiden vikaantuminen ei saa johtaa hallinnan menettämiseen, eikä muuttaa mitään äänievakuointikeskuksen tilaa Jos keskukset ovat eri laitekaapeissa, tulee äänievakuointikeskuksessa olla toiminto, joka ilmoittaa automaattisesti siirtoteiden vioista (vikavalvottu yhteys + automaattinen hälytys) Jos äänievakuointikeskusta käytetään muuhun toimintaan kun palosta varoittamiseen (yleiset kuulutukset, mainonta ja taustamusiikki), hätätapauksissa sen käyttö muuhun kuin hälytyksiin on estettävä Slide 7

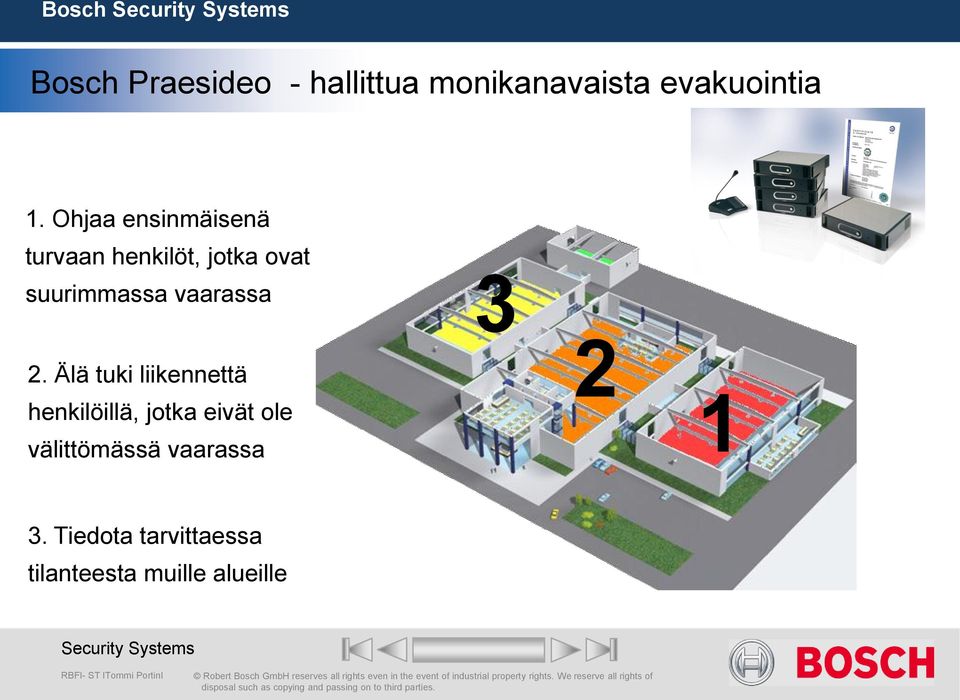

8 Bosch Praesideo - hallittua monikanavaista evakuointia 1. Ohjaa ensinmäisenä turvaan henkilöt, jotka ovat suurimmassa vaarassa 2. Älä tuki liikennettä henkilöillä, jotka eivät ole välittömässä vaarassa Tiedota tarvittaessa tilanteesta muille alueille Slide 8

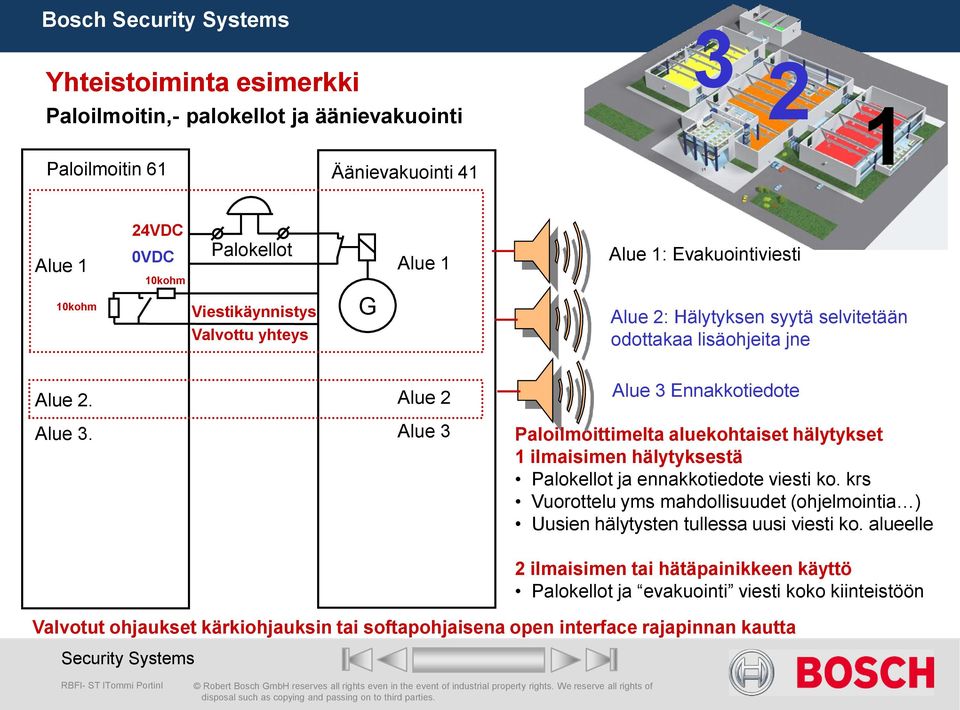

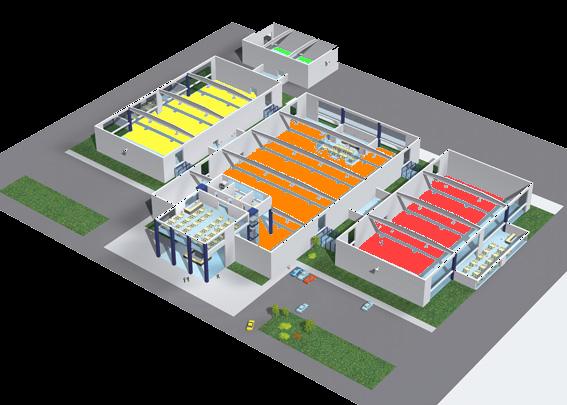

9 Yhteistoiminta esimerkki Paloilmoitin,- palokellot ja äänievakuointi Paloilmoitin 61 Äänievakuointi 41 Alue 1 24VDC 0VDC 10kohm Palokellot Alue 1 Alue 1: Evakuointiviesti 10kohm Viestikäynnistys Valvottu yhteys G Alue 2: Hälytyksen syytä selvitetään odottakaa lisäohjeita jne Alue 2. Alue 2 Alue 3 Ennakkotiedote Alue 3. Alue 3 Paloilmoittimelta aluekohtaiset hälytykset 1 ilmaisimen hälytyksestä Palokellot ja ennakkotiedote viesti ko. krs Vuorottelu yms mahdollisuudet (ohjelmointia ) Uusien hälytysten tullessa uusi viesti ko. alueelle 2 ilmaisimen tai hätäpainikkeen käyttö Palokellot ja evakuointi viesti koko kiinteistöön Valvotut ohjaukset kärkiohjauksin tai softapohjaisena open interface rajapinnan kautta Slide 9

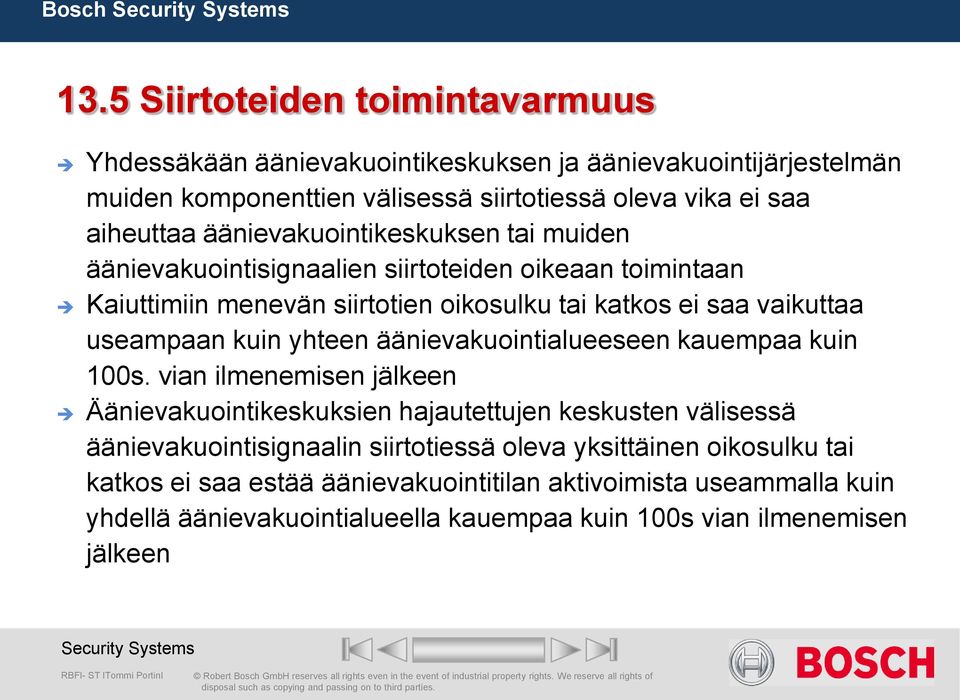

10 13.5 Siirtoteiden toimintavarmuus Yhdessäkään äänievakuointikeskuksen ja äänievakuointijärjestelmän muiden komponenttien välisessä siirtotiessä oleva vika ei saa aiheuttaa äänievakuointikeskuksen tai muiden äänievakuointisignaalien siirtoteiden oikeaan toimintaan Kaiuttimiin menevän siirtotien oikosulku tai katkos ei saa vaikuttaa useampaan kuin yhteen äänievakuointialueeseen kauempaa kuin 100s. vian ilmenemisen jälkeen Äänievakuointikeskuksien hajautettujen keskusten välisessä äänievakuointisignaalin siirtotiessä oleva yksittäinen oikosulku tai katkos ei saa estää äänievakuointitilan aktivoimista useammalla kuin yhdellä äänievakuointialueella kauempaa kuin 100s vian ilmenemisen jälkeen Slide 10

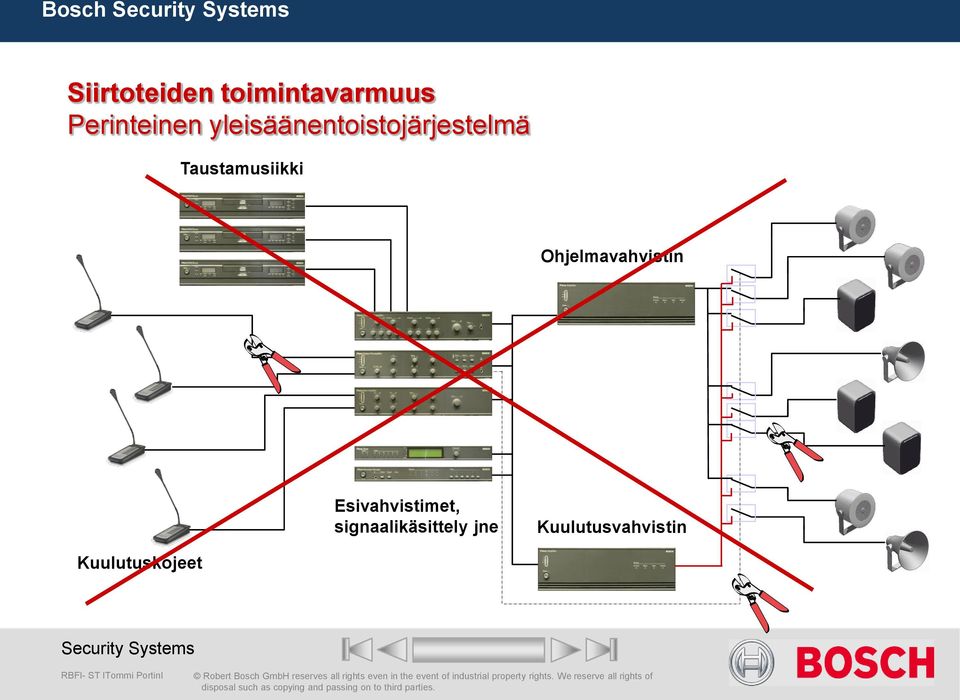

11 Siirtoteiden toimintavarmuus Perinteinen yleisäänentoistojärjestelmä Taustamusiikki Ohjelmavahvistin Esivahvistimet, signaalikäsittely jne Kuulutusvahvistin Kuulutuskojeet Slide 11

12 Siirtoteiden toimintavarmuus Bosch Praesideo järjestelmä NCO Taustamusiikki Kuulutuskojeet Kahdennettu kuitusilmukka Slide 12

13 Siirtoteiden toimintavarmuus Bosch Praesideo järjestelmä 2* yksimuotokuitu CAT5 2* monimuotokuitu Monimuotokuitu Yksimuotokuitu POF- kuitu 2 kpl 62,5 tai 50/ 125um 2 kpl 9/125um Järjestelmän oma kuitu POF- kuitu Slide 13

14 13.14 Varatehovahvistimet Valinnainen toiminto jolle asetettu vaatimuksia Äänievakuointikeskukseen voi olla mahdollista liittää vähintään yksi varatehovahvistin, tässä tapauksessa seuraavien vaatimusten tulee täyttyä: Tehovahvistimen häiriötilanteessa viallisen vahvistimen tulee korvautua automaattisesti varavahvistimella 10 sekunnin kuluessa vian havaitsemisen jälkeen Varatehovahvistimen toimivuuden ja antotehon tulee olla vähintään sama kuin niiden korvaavan vahvistimen Jokainen vahvistinvika tulee ilmaista yleisellä vikailmaisimella Varavahvistimia tulee valvoa toimintatilassa, kun äänievakuointikeskukseen syötetään tehoa joko verkkosyötöstä tai varateholähteestä Slide 14

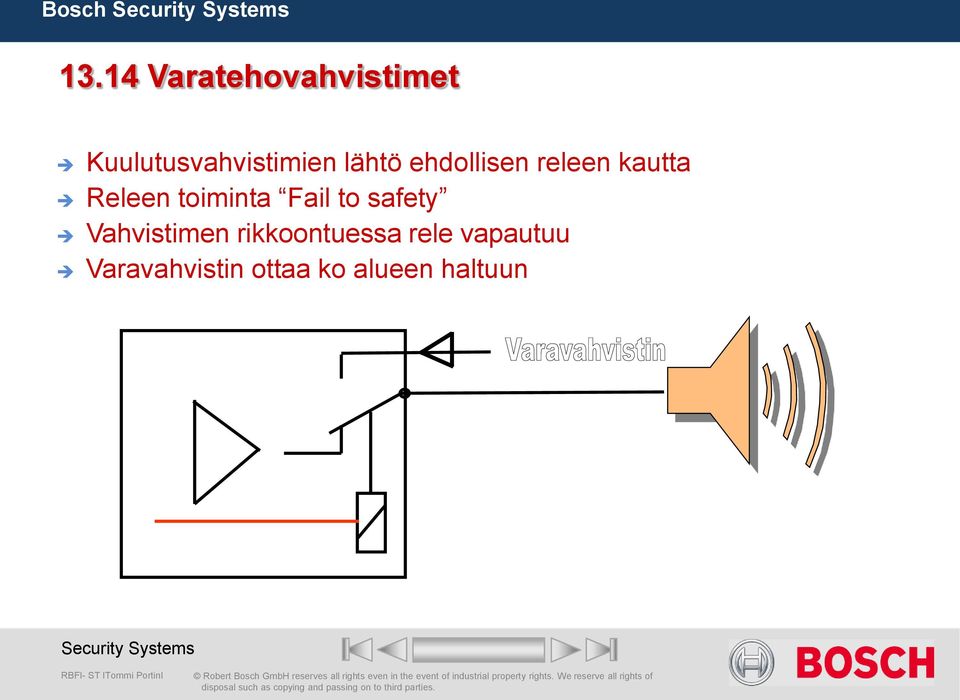

15 13.14 Varatehovahvistimet Kuulutusvahvistimien lähtö ehdollisen releen kautta Releen toiminta Fail to safety Vahvistimen rikkoontuessa rele vapautuu Varavahvistin ottaa ko alueen haltuun Slide 15

16 Kaiutinverkoston kahdentaminen SFS-EN54/16 -kaiutinlinjojen kahdennusta ei vaadita Kaiutinlinjavika ei saa vaikuttaa muihin evakuointialueisiin 100s kauempaa SFS-EN60849 Yksittäinen kaiutinlinjavika tai vahvistimen vikaantuminen ei saa aiheuttaa kyseisen kuulutusalueen menettämistä Slide 16

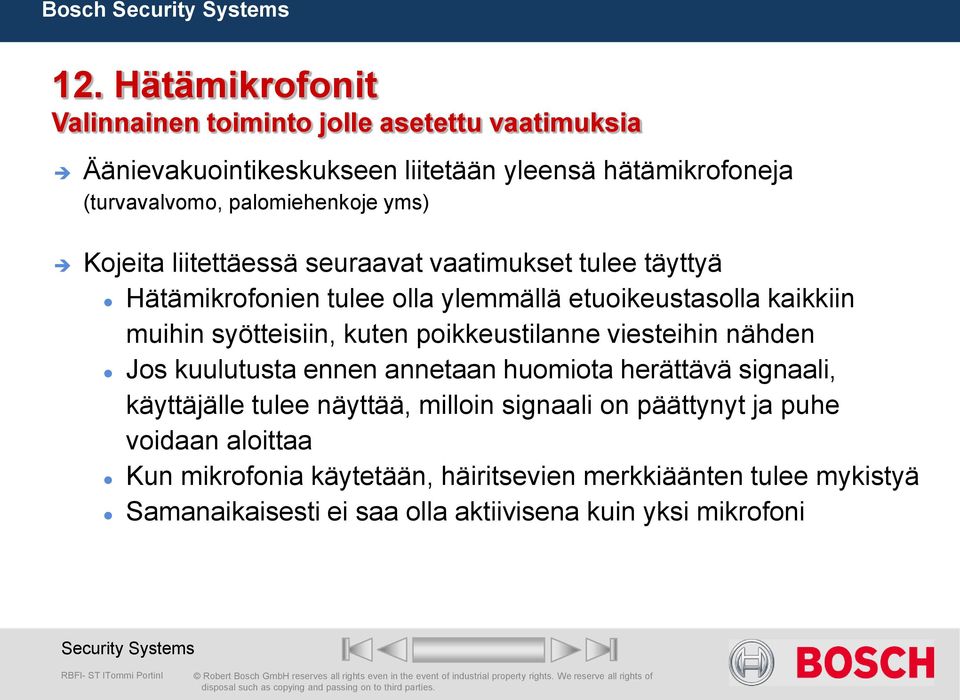

17 12. Hätämikrofonit Valinnainen toiminto jolle asetettu vaatimuksia Äänievakuointikeskukseen liitetään yleensä hätämikrofoneja (turvavalvomo, palomiehenkoje yms) Kojeita liitettäessä seuraavat vaatimukset tulee täyttyä Hätämikrofonien tulee olla ylemmällä etuoikeustasolla kaikkiin muihin syötteisiin, kuten poikkeustilanne viesteihin nähden Jos kuulutusta ennen annetaan huomiota herättävä signaali, käyttäjälle tulee näyttää, milloin signaali on päättynyt ja puhe voidaan aloittaa Kun mikrofonia käytetään, häiritsevien merkkiäänten tulee mykistyä Samanaikaisesti ei saa olla aktiivisena kuin yksi mikrofoni Slide 17

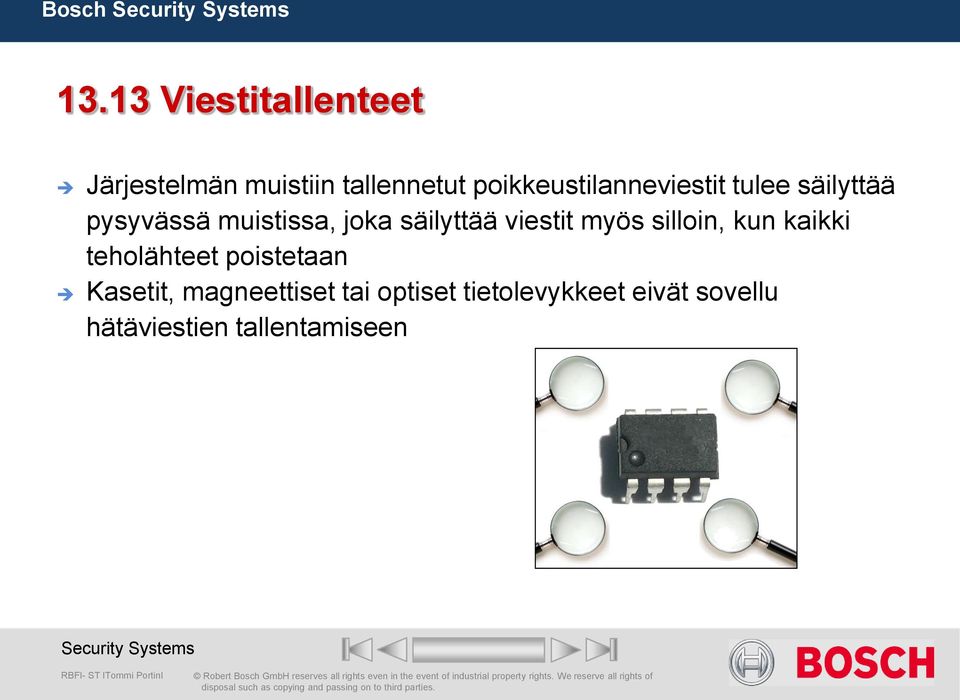

18 13.13 Viestitallenteet Järjestelmän muistiin tallennetut poikkeustilanneviestit tulee säilyttää pysyvässä muistissa, joka säilyttää viestit myös silloin, kun kaikki teholähteet poistetaan Kasetit, magneettiset tai optiset tietolevykkeet eivät sovellu hätäviestien tallentamiseen Slide 18

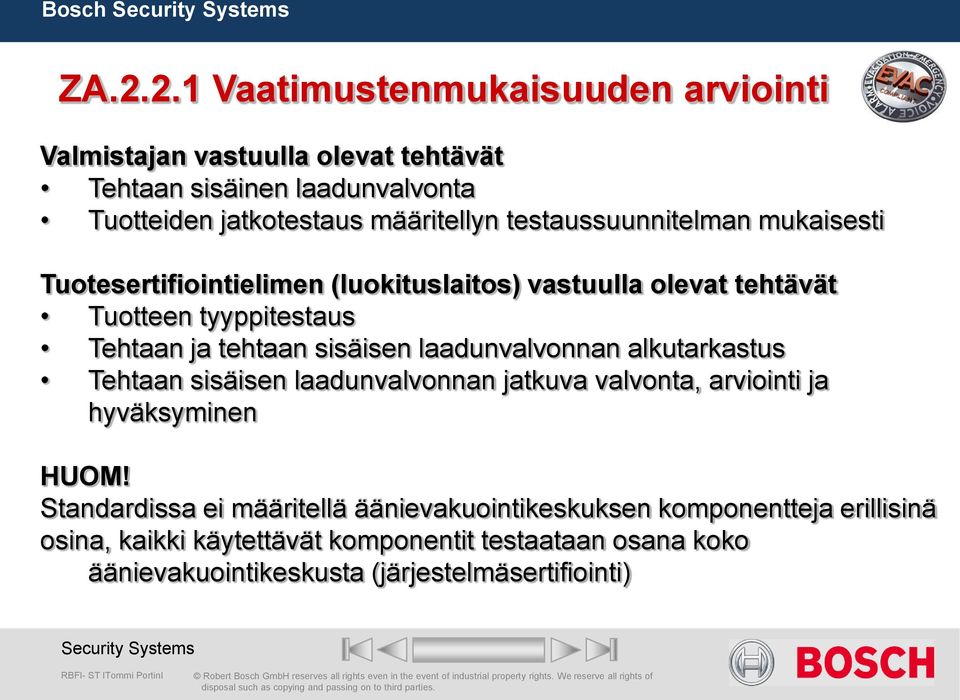

19 ZA Vaatimustenmukaisuuden arviointi Valmistajan vastuulla olevat tehtävät Tehtaan sisäinen laadunvalvonta Tuotteiden jatkotestaus määritellyn testaussuunnitelman mukaisesti Tuotesertifiointielimen (luokituslaitos) vastuulla olevat tehtävät Tuotteen tyyppitestaus Tehtaan ja tehtaan sisäisen laadunvalvonnan alkutarkastus Tehtaan sisäisen laadunvalvonnan jatkuva valvonta, arviointi ja hyväksyminen HUOM! Standardissa ei määritellä äänievakuointikeskuksen komponentteja erillisinä osina, kaikki käytettävät komponentit testaataan osana koko äänievakuointikeskusta (järjestelmäsertifiointi) Slide 19

20 SFS-EN54/16 Järjestelmän hallinta ja toiminnan tila Hallintaosio Manuaalisten toiminta ohjausten määrittelyt, kuka voi tehdä mitäkin (ohjelmointi, kuulutuskojeiden ja viestien keskinäiset prioriteetit yms) Osoituslaitteilla annetaan jatkuvaa tietoa toiminnasta ja tilasta Evakuointi, järjestelmä hätätilakäytössä Prioriteettinäytöt (viestit, manuaaliset kuulutukset) Mikä tahansa toimintahäiriö Paloilmoitinohjaukset, vikaantuneet ohjausten siirtotiet Irtikytkennät Lokitiedostot, näytöt Slide 20

21 Bosch Praesideo - Järjestelmäsertifioitua äänievakuointia TUV SUD Slide 21
