1 Keskisenkatu 7, Kaukajärvi / Tampere Maaperän pilaantuneisuusselvitys ja puhdistustarpeen arviointi, lisäselvitys

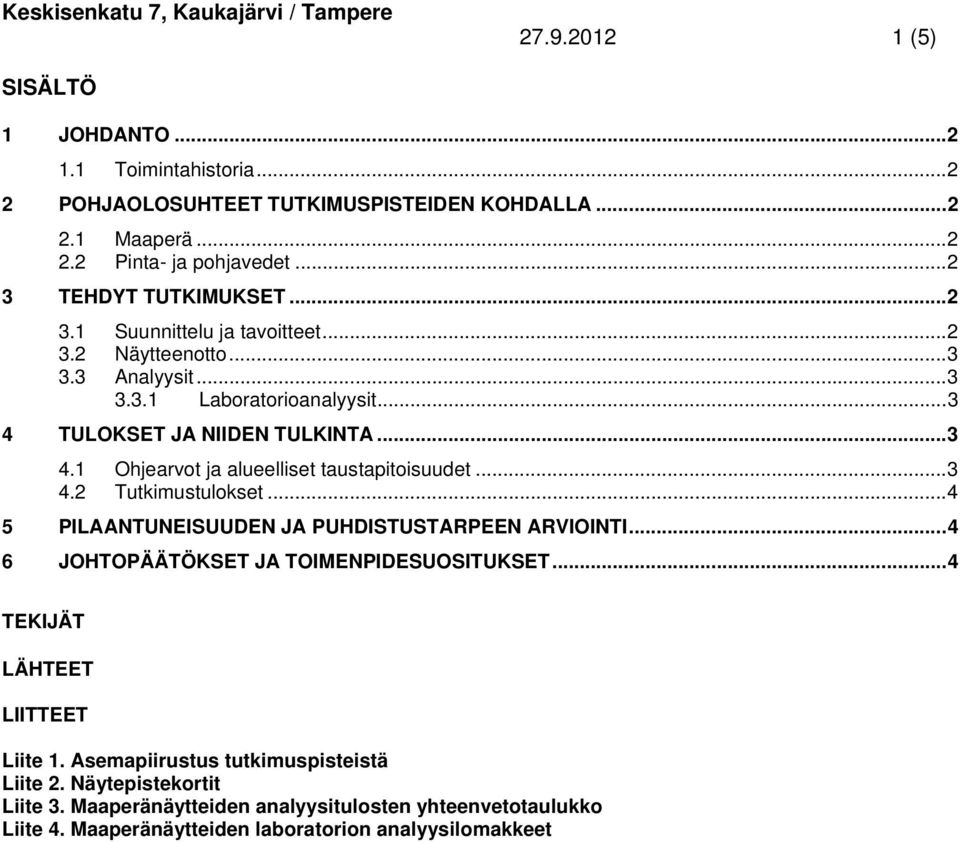

2 Keskisenkatu 7, Kaukajärvi / Tampere (5) SISÄLTÖ 1 JOHDANTO Toimintahistoria POHJAOLOSUHTEET TUTKIMUSPISTEIDEN KOHDALLA Maaperä Pinta- ja pohjavedet TEHDYT TUTKIMUKSET Suunnittelu ja tavoitteet Näytteenotto Analyysit Laboratorioanalyysit TULOKSET JA NIIDEN TULKINTA Ohjearvot ja alueelliset taustapitoisuudet Tutkimustulokset PILAANTUNEISUUDEN JA PUHDISTUSTARPEEN ARVIOINTI JOHTOPÄÄTÖKSET JA TOIMENPIDESUOSITUKSET... 4 TEKIJÄT LÄHTEET LIITTEET Liite 1. Asemapiirustus tutkimuspisteistä Liite 2. Näytepistekortit Liite 3. Maaperänäytteiden analyysitulosten yhteenvetotaulukko Liite 4. Maaperänäytteiden laboratorion analyysilomakkeet

3 Keskisenkatu 7, Kaukajärvi / Tampere (5) 1 Johdanto NCC Rakennus Oy:n toimeksiannosta olemme tehneet pilaantuneisuustutkimuksia Tampereella Kaukajärven kaupunginosassa tontilla 30/5848. Tontille on tarkoitus rakentaa asuinkerrostaloja. Nykyinen tontilla oleva liikerakennus puretaan. Heinäkuussa 2012 tehdyistä tutkimuksista on laadittu raportti Maaperän pilaantuneisuus ja puhdistustarpeen arviointi / Tuolloin tehdyissä tutkimuksissa todettiin yhdessä tutkimuspisteessä (P1) sinkin osalta kohonnut haittaainepitoisuus sekä yhdessä pisteessä (P2) öljyjen osalta (C10-C40) kohonnut pitoisuus. Syyskuussa 2012 tontille tehtiin lisäkairauksia pilaantuneen alueen laajuuden selvittämiseksi. 1.1 Toimintahistoria Tutkimusalueen toimintahistoriaa on selvitetty tarkemmin päivätyssä raportissa. Alueella on sijainnut korjaamorakennus nykyisen rakennuksen itäpuolella sekä BP:n polttoaineen jakeluasema. Polttoaineen jakeluaseman osalta kohteessa on tehty puhdistustöitä vuonna Pohjaolosuhteet tutkimuspisteiden kohdalla 2.1 Maaperä Tontin koillisosaan tehtyjen tutkimuspisteiden kohdalla on asfaltti. Lisätutkimuspisteet sijoitettiin aiemmin tehdyn pisteen P2 ympärille. Tontti on suhteellisen tasainen. Tutkimuspisteiden kohdilla maanpinta vaihteli tasosta noin +99,4 noin tasoon +100,0. Geologian tutkimuskeskuksen GTK:n maaperäkartan mukaan tutkimusalueella maaperä on hiekkaharjua. Kesäkuussa 2012 alueelle tehtyjen tutkimusten mukaan maaperä on alueella paksun täyttömaakerroksen (n. 3,0-5,5 m) alapuolella hiekkaa tai soraa. Lisätutkimuspisteiden kohdalla maaperä oli täyttömaata ainakin 4 m syvyyteen asti, johon näytteenotto ulotettiin. Tontille tehtyjen kairausten yhteydessä tehdyt maaperähavainnot on kirjattu liitteen 2 näytepistekortteihin. Alueen täyttömaakerroksessa oli lisätutkimuspisteiden kohdalla havaittavissa paikoin tiiltä ja muovia. Muutoin täytön laatu vaihteli sorasta silttiin. Tarkemmat tiedot maakerroksista on ilmoitettu liitteenä olevissa näytepistekorteissa. 2.2 Pinta- ja pohjavedet Kohde sijaitsee luokitellulla Aakkulanharjun ( ) I-luokan pohjavesialueella. Tarkemmat tiedot pinta- ja pohjavesistä on esitetty päivätyssä raportissa. 3 Tehdyt tutkimukset 3.1 Suunnittelu ja tavoitteet Elo-syyskuun vaihteessa tehtyjen lisätutkimusten tarkoituksena oli rajata alueella aiemmin kesäkuussa tehtyjen tutkimusten pohjalta havaitun pilaantuneisuuden laajuutta pisteen P2 ympäristössä.

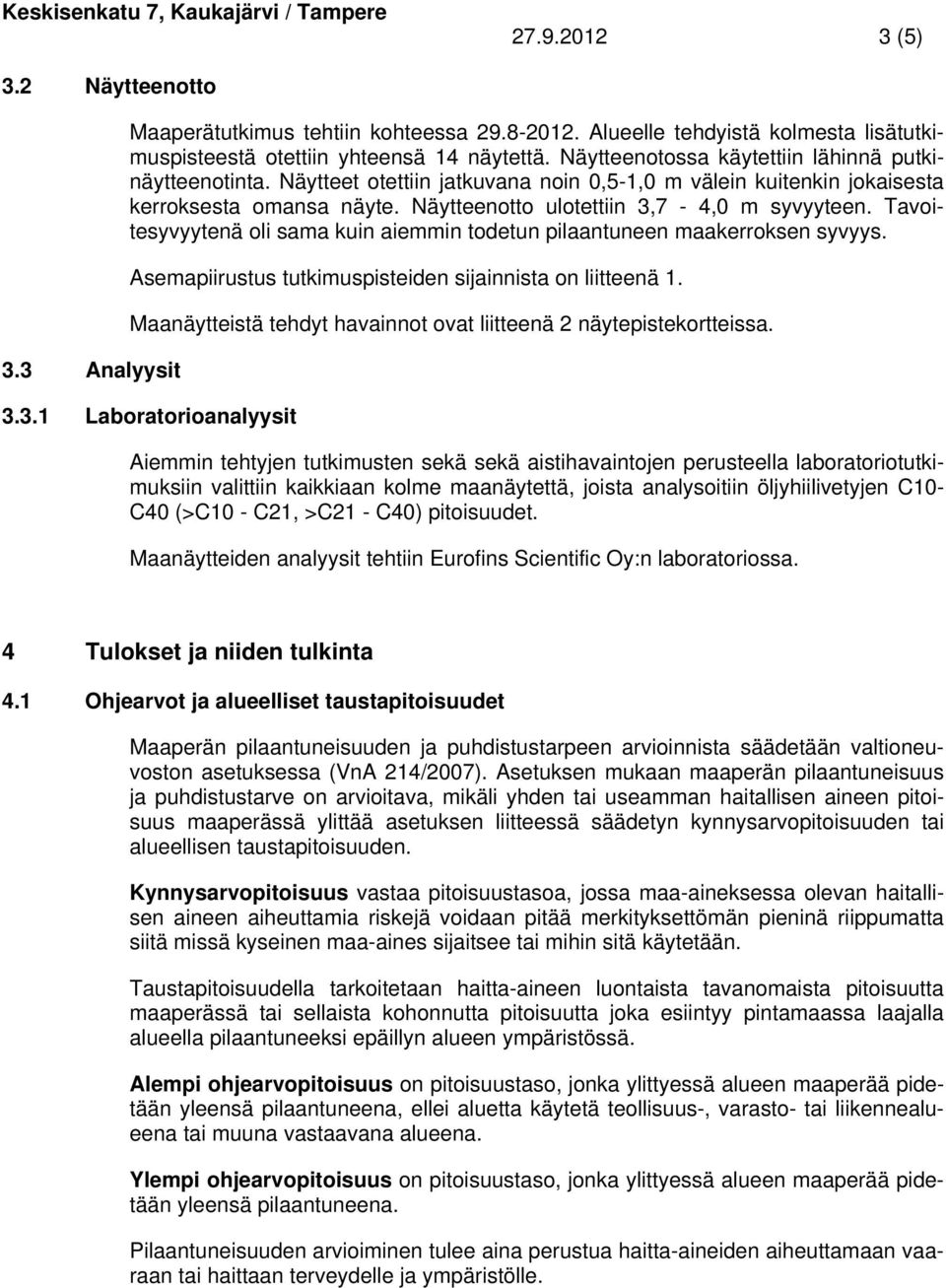

4 Keskisenkatu 7, Kaukajärvi / Tampere (5) 3.2 Näytteenotto 3.3 Analyysit Maaperätutkimus tehtiin kohteessa Alueelle tehdyistä kolmesta lisätutkimuspisteestä otettiin yhteensä 14 näytettä. Näytteenotossa käytettiin lähinnä putkinäytteenotinta. Näytteet otettiin jatkuvana noin 0,5-1,0 m välein kuitenkin jokaisesta kerroksesta omansa näyte. Näytteenotto ulotettiin 3,7-4,0 m syvyyteen. Tavoitesyvyytenä oli sama kuin aiemmin todetun pilaantuneen maakerroksen syvyys. Asemapiirustus tutkimuspisteiden sijainnista on liitteenä 1. Maanäytteistä tehdyt havainnot ovat liitteenä 2 näytepistekortteissa Laboratorioanalyysit Aiemmin tehtyjen tutkimusten sekä sekä aistihavaintojen perusteella laboratoriotutkimuksiin valittiin kaikkiaan kolme maanäytettä, joista analysoitiin öljyhiilivetyjen C10- C40 (>C10 - C21, >C21 - C40) pitoisuudet. Maanäytteiden analyysit tehtiin Eurofins Scientific Oy:n laboratoriossa. 4 Tulokset ja niiden tulkinta 4.1 Ohjearvot ja alueelliset taustapitoisuudet Maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista säädetään valtioneuvoston asetuksessa (VnA 214/2007). Asetuksen mukaan maaperän pilaantuneisuus ja puhdistustarve on arvioitava, mikäli yhden tai useamman haitallisen aineen pitoisuus maaperässä ylittää asetuksen liitteessä säädetyn kynnysarvopitoisuuden tai alueellisen taustapitoisuuden. Kynnysarvopitoisuus vastaa pitoisuustasoa, jossa maa-aineksessa olevan haitallisen aineen aiheuttamia riskejä voidaan pitää merkityksettömän pieninä riippumatta siitä missä kyseinen maa-aines sijaitsee tai mihin sitä käytetään. Taustapitoisuudella tarkoitetaan haitta-aineen luontaista tavanomaista pitoisuutta maaperässä tai sellaista kohonnutta pitoisuutta joka esiintyy pintamaassa laajalla alueella pilaantuneeksi epäillyn alueen ympäristössä. Alempi ohjearvopitoisuus on pitoisuustaso, jonka ylittyessä alueen maaperää pidetään yleensä pilaantuneena, ellei aluetta käytetä teollisuus-, varasto- tai liikennealueena tai muuna vastaavana alueena. Ylempi ohjearvopitoisuus on pitoisuustaso, jonka ylittyessä alueen maaperää pidetään yleensä pilaantuneena. Pilaantuneisuuden arvioiminen tulee aina perustua haitta-aineiden aiheuttamaan vaaraan tai haittaan terveydelle ja ympäristölle.

5 Keskisenkatu 7, Kaukajärvi / Tampere (5) 4.2 Tutkimustulokset Laboratorioanalyyseissä kaikki tutkitut näytteet jäivät haitta-aineiltaan alle VNa 214/2007 mukaisten kynnysarvojen. Taulukko 1. Orgaaniset haitta-aineet ja näiden valtioneuvoston asetuksessa säädetyt viitearvot. Öljyhiilivedyt Viitearvot > C10 - C40 > C10 - C21 > C21 - C40 kynnysarvo 300 alempi ohjearvo ylempi ohjearvo Näytetiedot Näytepiste Kuiva- Näytesyvyys, m Aistinvarainen arvio ainepi- toisuus maalaji mg/kg mg/kg mg/kg P7 3,0-4,0 ei hajua 84,2 täma/si, Hk <50 P8 3,0-3,7 ei hajua 86,7 täma/sasi 100 < P10 3,0-4,0 ei hajua 87,0 täma/sasi,+sr Maanäytteiden analyysitulostaulukko on liitteenä 3 ja laboratorion tuloslomakkeet liitteenä 4. 5 Pilaantuneisuuden ja puhdistustarpeen arviointi Pilaantuneisuuden ja puhdistustarpeen arviointi on esitetty laaditussa raportissa. Nyt tehdyissä lisätutkimuksissa ei kynnysarvot ylittäviä haittaainepitoisuuksia todettu, joten lisätutkimusten perusteella ei tontin puhdistustarpeeseen tule muutoksia aiempaan nähden. 6 Johtopäätökset ja toimenpidesuositukset Lisätutkimuksissa keskityttiin lähinnä ensimmäisessä vaiheessa todetun öljyllä pilaantuneen maaperän laajuuden selvittämiseen. Tutkimuspisteen P2 eri puolille ympäristöön tehtiin kolme tutkimuspistettä. Suunnitelmissa oli myös neljäs piste eli laajuuden selvittäminen itäsuuntaan. Tämän esti kuitenkin suunnitellun pisteen kohdilla menevät kaapelit sekä kaukolämpöputket. Tutkimuspiste olisi jouduttu sijoittamaan hyvin lähellä tutkimuspistettä P2, jolloin tulos ei olisi antanut haettua informaatiota. Näytteenotto ulotettiin noin neljän metrin syvyydelle, tarkoituksena haravoida öljyn mahdollista tulosuuntaa sekä levinneisyyttä aiemmassa tutkimuksessa havaitun alueen ympäristöön. Ympäristöön tehtyjen pisteiden näytteissä ei todettu VNa:n 214/2007 kynnysarvon ylittäviä öljypitoisuuksia. Tutkimuspisteet P7-P10 sijaitsivat noin 6-12 m etäisyydella tutkimuspisteestä P2. Öljyn mahdollista kulkeutumisreittiä ei tutkimusten perusteella voida päätellä. Mikäli öljy on kulkeutunut itäsuunnasta, tulee öljyä löytyä itärajalla jo lähempää maanpintaa. Öljyn kulkeutuminen ympäristöön tehtyjen tutkimuspisteiden P7-P10 kohdalla sevemmälle kuin 4 m on epätodennäköistä johtuen tutkimuspisteen P2 syvemmältä otetun näytteen puhtaudesta.

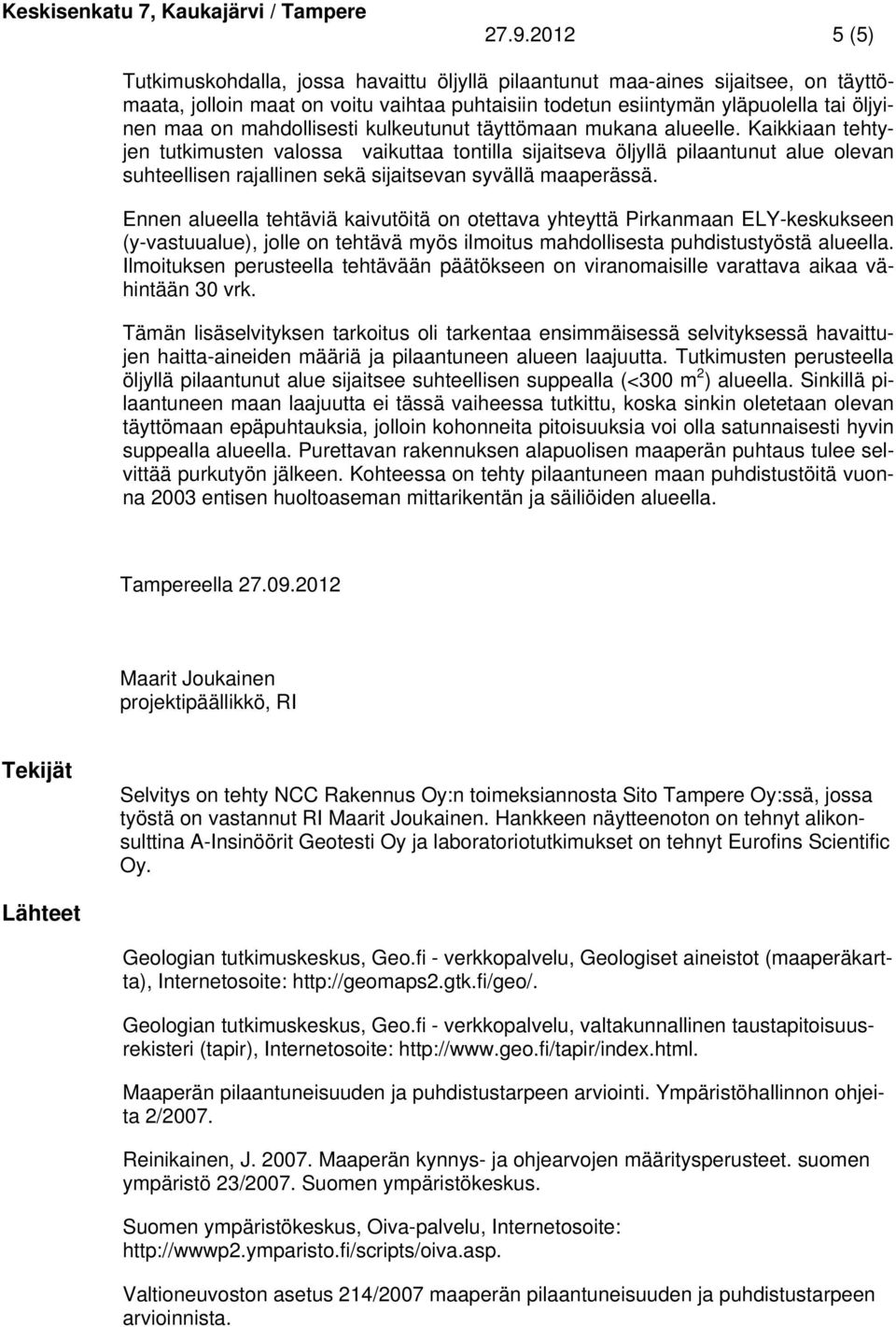

6 Keskisenkatu 7, Kaukajärvi / Tampere (5) Tutkimuskohdalla, jossa havaittu öljyllä pilaantunut maa-aines sijaitsee, on täyttömaata, jolloin maat on voitu vaihtaa puhtaisiin todetun esiintymän yläpuolella tai öljyinen maa on mahdollisesti kulkeutunut täyttömaan mukana alueelle. Kaikkiaan tehtyjen tutkimusten valossa vaikuttaa tontilla sijaitseva öljyllä pilaantunut alue olevan suhteellisen rajallinen sekä sijaitsevan syvällä maaperässä. Ennen alueella tehtäviä kaivutöitä on otettava yhteyttä Pirkanmaan ELY-keskukseen (y-vastuualue), jolle on tehtävä myös ilmoitus mahdollisesta puhdistustyöstä alueella. Ilmoituksen perusteella tehtävään päätökseen on viranomaisille varattava aikaa vähintään 30 vrk. Tämän lisäselvityksen tarkoitus oli tarkentaa ensimmäisessä selvityksessä havaittujen haitta-aineiden määriä ja pilaantuneen alueen laajuutta. Tutkimusten perusteella öljyllä pilaantunut alue sijaitsee suhteellisen suppealla (<300 m 2 ) alueella. Sinkillä pilaantuneen maan laajuutta ei tässä vaiheessa tutkittu, koska sinkin oletetaan olevan täyttömaan epäpuhtauksia, jolloin kohonneita pitoisuuksia voi olla satunnaisesti hyvin suppealla alueella. Purettavan rakennuksen alapuolisen maaperän puhtaus tulee selvittää purkutyön jälkeen. Kohteessa on tehty pilaantuneen maan puhdistustöitä vuonna 2003 entisen huoltoaseman mittarikentän ja säiliöiden alueella. Tampereella Maarit Joukainen projektipäällikkö, RI Tekijät Selvitys on tehty NCC Rakennus Oy:n toimeksiannosta Sito Tampere Oy:ssä, jossa työstä on vastannut RI Maarit Joukainen. Hankkeen näytteenoton on tehnyt alikonsulttina A-Insinöörit Geotesti Oy ja laboratoriotutkimukset on tehnyt Eurofins Scientific Oy. Lähteet Geologian tutkimuskeskus, Geo.fi - verkkopalvelu, Geologiset aineistot (maaperäkartta), Internetosoite: Geologian tutkimuskeskus, Geo.fi - verkkopalvelu, valtakunnallinen taustapitoisuusrekisteri (tapir), Internetosoite: Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi. Ympäristöhallinnon ohjeita 2/2007. Reinikainen, J Maaperän kynnys- ja ohjearvojen määritysperusteet. suomen ympäristö 23/2007. Suomen ympäristökeskus. Suomen ympäristökeskus, Oiva-palvelu, Internetosoite: Valtioneuvoston asetus 214/2007 maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista.

7

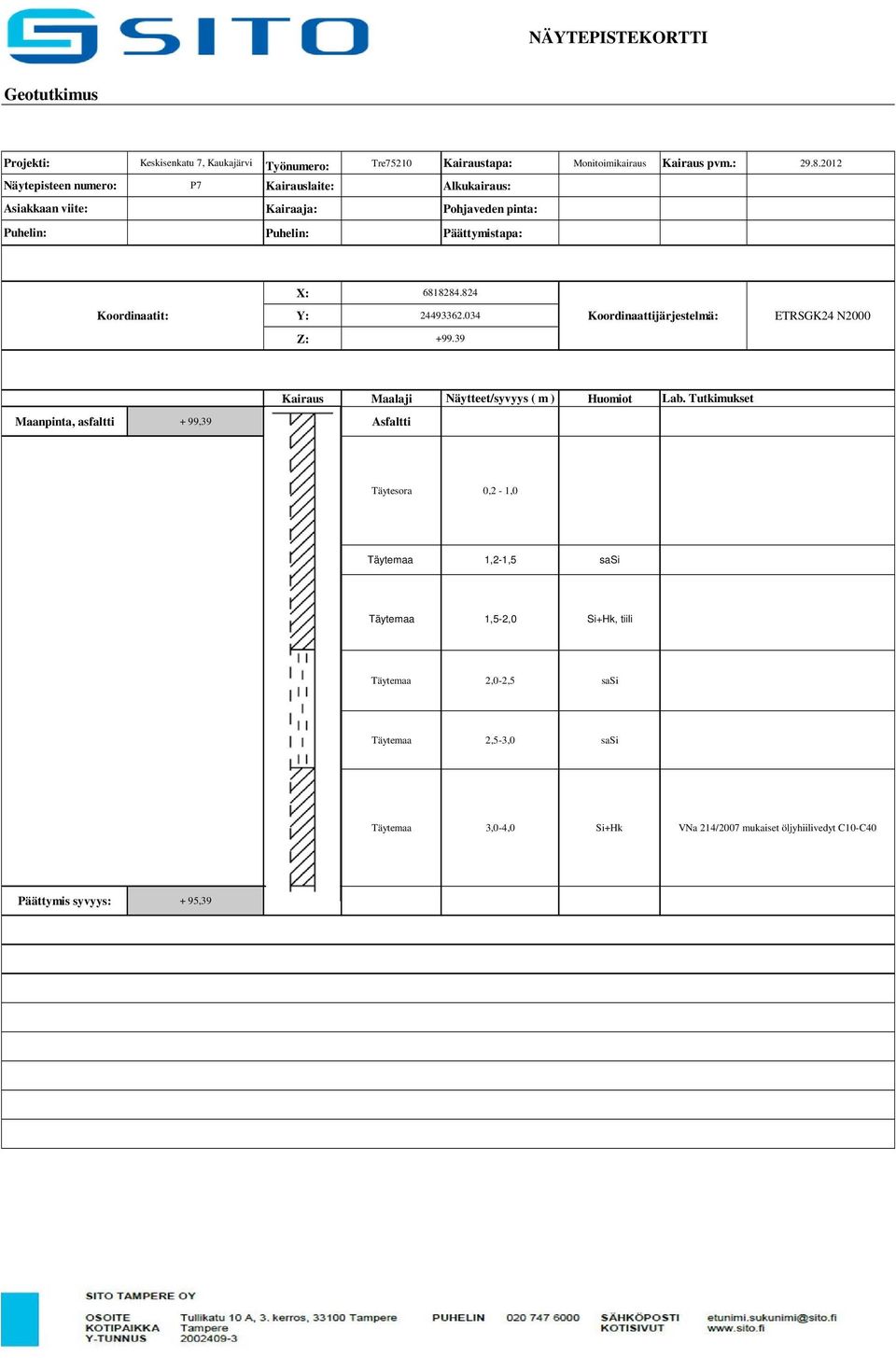

8 NÄYTEPISTEKORTTI Geotutkimus Projekti: Näytepisteen numero: Asiakkaan viite: Puhelin: Keskisenkatu 7, Kaukajärvi P7 Työnumero: Tre75210 Kairaustapa: Monitoimikairaus Kairaus pvm.: Kairauslaite: Alkukairaus: Kairaaja: Pohjaveden pinta: Puhelin: Päättymistapa: X: Koordinaatit: Y: Koordinaattijärjestelmä: ETRSGK24 N2000 Z: Kairaus Maalaji Näytteet/syvyys ( m ) Huomiot Lab. Tutkimukset Maanpinta, asfaltti + 99,39 Asfaltti Täytesora 0,2-1,0 Täytemaa 1,2-1,5 sasi Täytemaa 1,5-2,0 Si+Hk, tiili Täytemaa 2,0-2,5 sasi Täytemaa 2,5-3,0 sasi Täytemaa 3,0-4,0 Si+Hk VNa 214/2007 mukaiset öljyhiilivedyt C10-C40 Päättymis syvyys: + 95,39

9 NÄYTEPISTEKORTTI Geotutkimus Projekti: Näytepisteen numero: Asiakkaan viite: Puhelin: Keskisenkatu 7, Kaukajärvi P8 Työnumero: Tre75210 Kairaustapa: Monitoimikairaus Kairaus pvm.: Kairauslaite: Alkukairaus: Kairaaja: Pohjaveden pinta: Puhelin: Päättymistapa: X: Koordinaatit: Y: Koordinaattijärjestelmä: ETRSGK24 N2000 Z: Kairaus Maalaji Näytteet/syvyys ( m ) Huomiot Lab. Tutkimukset Maanpinta, asfaltti + 99,90 Asfaltti Täytesora 0,2-1,0 Täytemaa 1,0-2,0 täsr+sasi, tiili Täytemaa 2,0-3,0 sasi-sr Täytemaa 3,0-3,7 sasi VNa 214/2007 mukaiset öljyhiilivedyt C10-C40 Päättymis syvyys: + 96,20 kivi, EPS

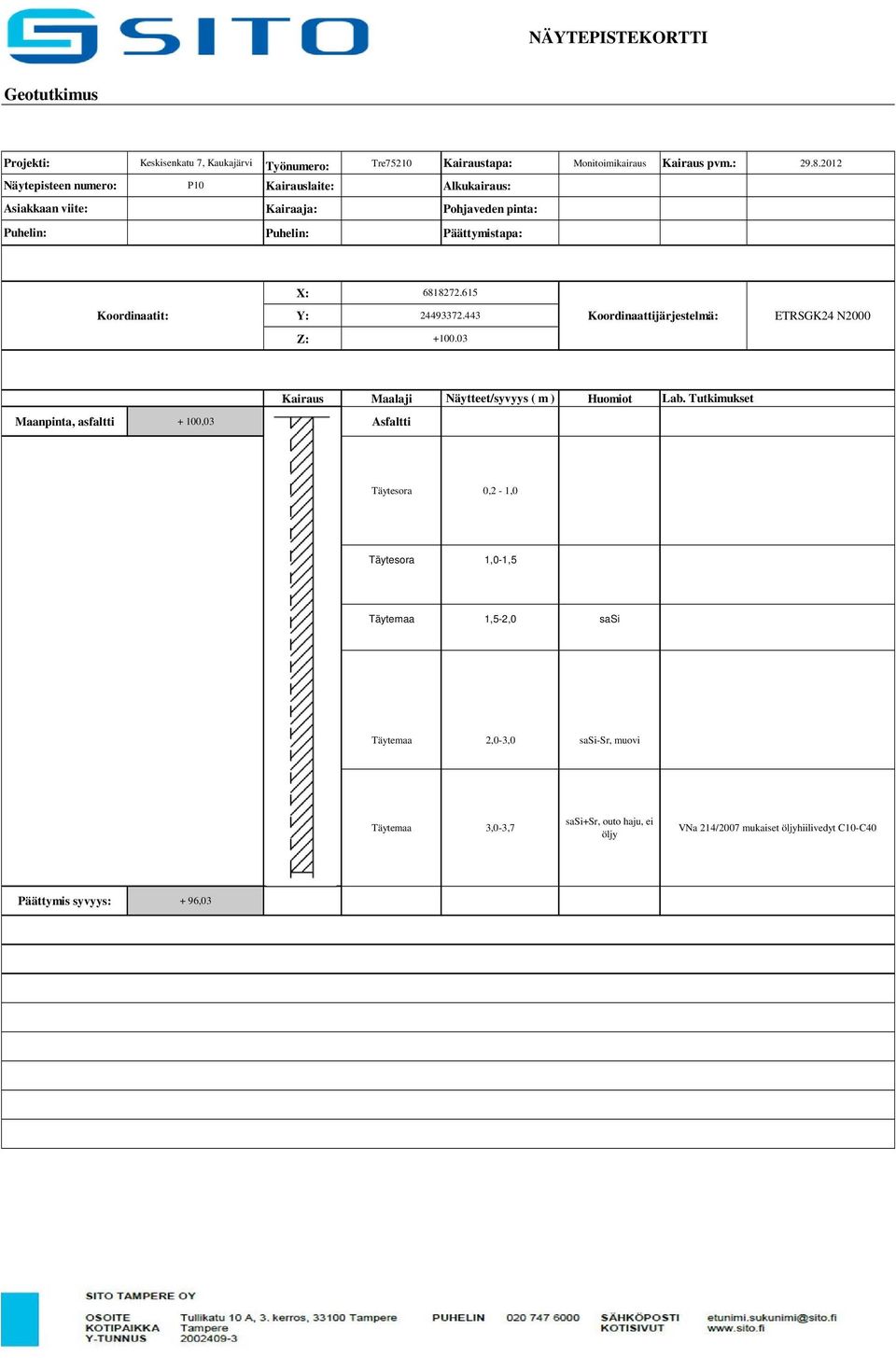

10 NÄYTEPISTEKORTTI Geotutkimus Projekti: Näytepisteen numero: Asiakkaan viite: Puhelin: Keskisenkatu 7, Kaukajärvi P10 Työnumero: Tre75210 Kairaustapa: Monitoimikairaus Kairaus pvm.: Kairauslaite: Alkukairaus: Kairaaja: Pohjaveden pinta: Puhelin: Päättymistapa: X: Koordinaatit: Y: Koordinaattijärjestelmä: ETRSGK24 N2000 Z: Kairaus Maalaji Näytteet/syvyys ( m ) Huomiot Lab. Tutkimukset Maanpinta, asfaltti + 100,03 Asfaltti Täytesora 0,2-1,0 Täytesora 1,0-1,5 Täytemaa 1,5-2,0 sasi Täytemaa 2,0-3,0 sasi-sr, muovi Täytemaa 3,0-3,7 sasi+sr, outo haju, ei öljy VNa 214/2007 mukaiset öljyhiilivedyt C10-C40 Päättymis syvyys: + 96,03

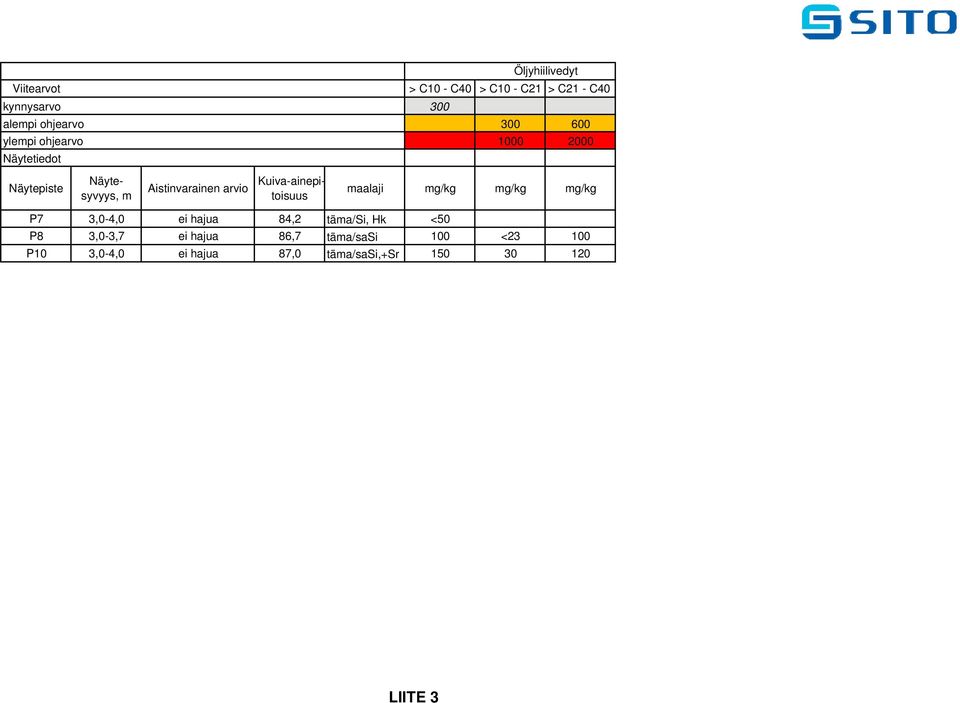

11 Öljyhiilivedyt Viitearvot > C10 - C40 > C10 - C21 > C21 - C40 kynnysarvo 300 alempi ohjearvo ylempi ohjearvo Näytetiedot Näytepiste Näytesyvyys, m Aistinvarainen arvio Kuiva-ainepitoisuus maalaji mg/kg mg/kg mg/kg P7 3,0-4,0 ei hajua 84,2 täma/si, Hk <50 P8 3,0-3,7 ei hajua 86,7 täma/sasi 100 < P10 3,0-4,0 ei hajua 87,0 täma/sasi,+sr LIITE 3 SIVU 2/2

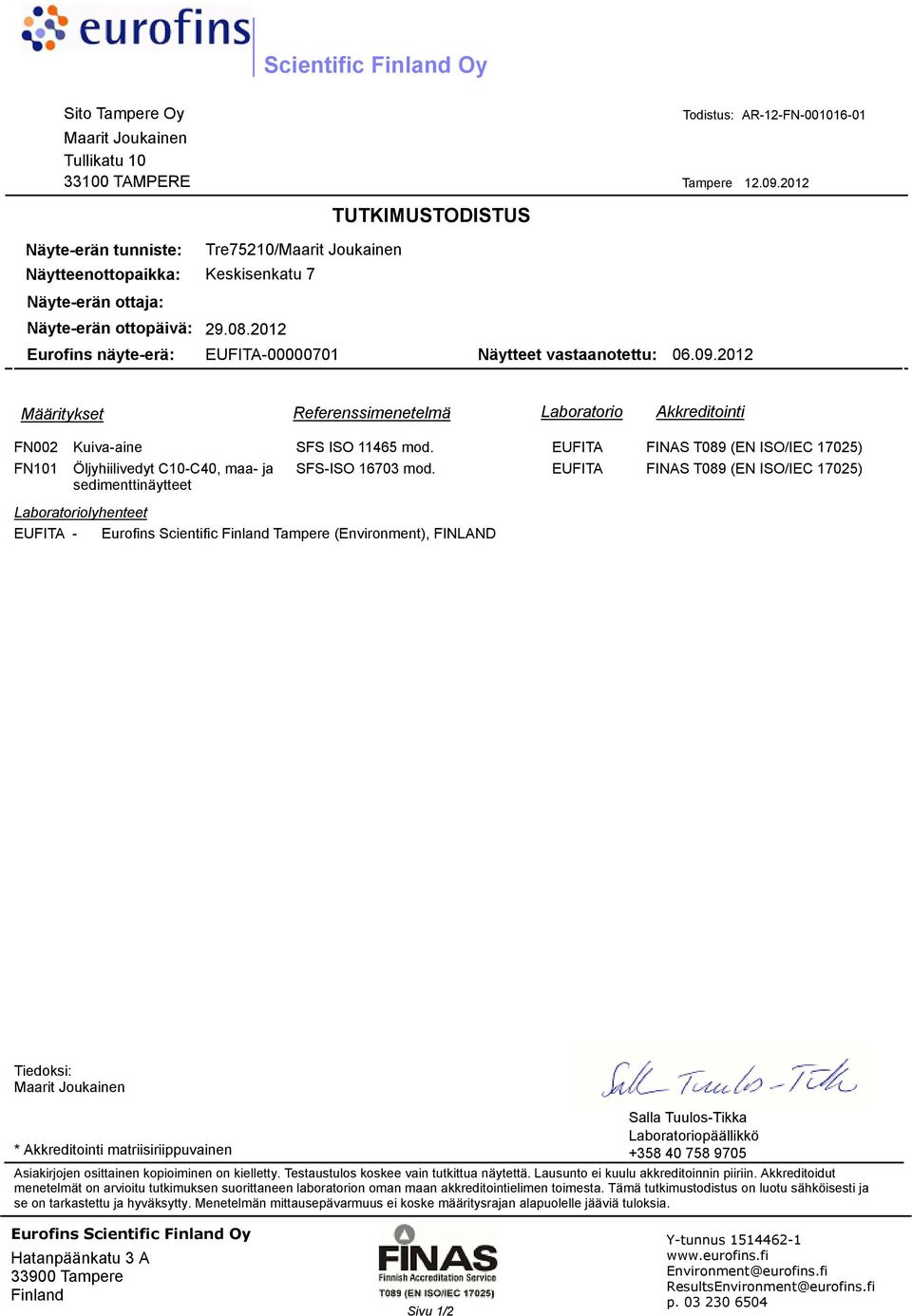

12 Sito Tampere Oy Maarit Joukainen Tullikatu TAMPERE Scientific Finland Oy TUTKIMUSTODISTUS 1 Todistus: AR-12-FN Tampere AR-12-FN Näyte-erän tunniste: Tre75210/Maarit Joukainen Näytteenottopaikka: Keskisenkatu 7 Näyte-erän ottaja: Näyte-erän ottopäivä: Eurofins näyte-erä: EUFITA Näytteet vastaanotettu: Määritykset Referenssimenetelmä Laboratorio Akkreditointi FN002 Kuiva-aine SFS ISO mod. EUFITA FINAS T089 (EN ISO/IEC 17025) FN101 Öljyhiilivedyt C10-C40, maa- ja sedimenttinäytteet Laboratoriolyhenteet EUFITA - Eurofins Scientific Finland Tampere (Environment), FINLAND SFS-ISO mod. EUFITA FINAS T089 (EN ISO/IEC 17025) Tiedoksi: Maarit Joukainen * Akkreditointi matriisiriippuvainen Salla Tuulos-Tikka Laboratoriopäällikkö Asiakirjojen osittainen kopioiminen on kielletty. Testaustulos koskee vain tutkittua näytettä. Lausunto ei kuulu akkreditoinnin piiriin. Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Tämä tutkimustodistus on luotu sähköisesti ja se on tarkastettu ja hyväksytty. Menetelmän mittausepävarmuus ei koske määritysrajan alapuolelle jääviä tuloksia. Eurofins Scientific Finland Oy Y-tunnus Hatanpäänkatu 3 A Tampere Finland Sivu 1/2 Environment@eurofins.fi ResultsEnvironment@eurofins.fi p

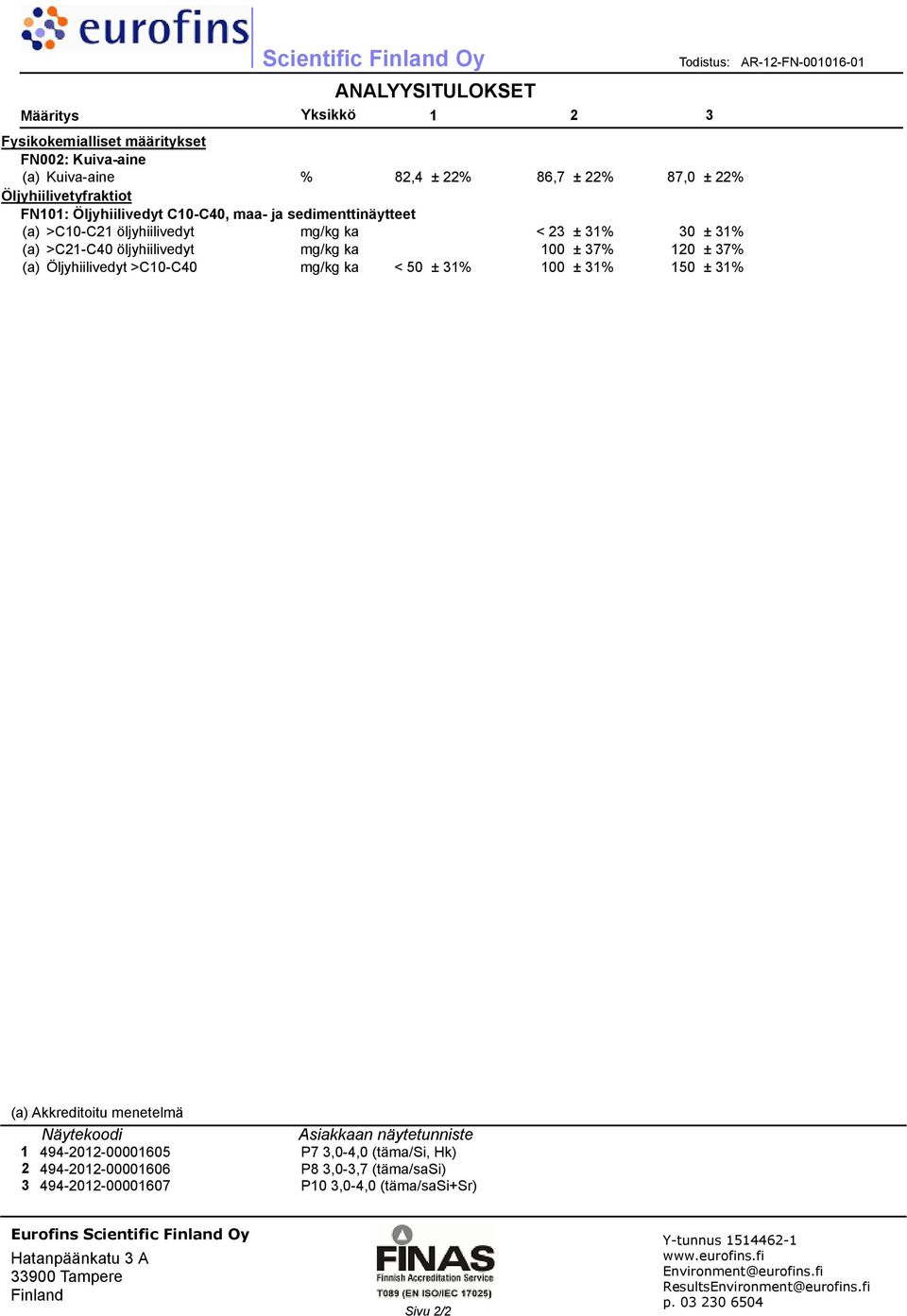

13 Scientific Finland Oy ANALYYSITULOKSET Määritys Yksikkö Fysikokemialliset määritykset FN002: Kuiva-aine (a) Kuiva-aine % 82,4 ± 22% 86,7 ± 22% 87,0 ± 22% Öljyhiilivetyfraktiot FN101: Öljyhiilivedyt C10-C40, maa- ja sedimenttinäytteet (a) >C10-C21 öljyhiilivedyt mg/kg ka < 23 ± 31% 30 ± 31% (a) >C21-C40 öljyhiilivedyt mg/kg ka 100 ± 37% 120 ± 37% (a) Öljyhiilivedyt >C10-C40 mg/kg ka < 50 ± 31% 100 ± 31% 150 ± 31% Todistus: AR-12-FN (a): Akkreditoitu menetelmä Näytekoodi Asiakkaan näytetunniste P7 3,0-4,0 (täma/si, Hk) P8 3,0-3,7 (täma/sasi) P10 3,0-4,0 (täma/sasi+sr) Eurofins Scientific Finland Oy Y-tunnus Hatanpäänkatu 3 A Tampere Finland Sivu 2/2 Environment@eurofins.fi ResultsEnvironment@eurofins.fi p
