1 Raportti Hansun geotuubihankkeesta Osapuolet Sito rakennuttajat Oy Espoon vihertuotantoyksikkö Hannusjärven talkootyövoima Espoon Hannusjärven kunnostaminen talkoilla

2 Raportti Hansun geotuubihankkeesta Geotuubihankkeen perustamistyöt entiselle lentopallokentälle aloitettiin syys-lokakuun vaihteessa 2007 Espoon Vihertuotantoyksikkö auttoi meitä rakentamaan entiselle lentopallokentälle hiekkavallit

syys-lokakuun vaihteessa 2007 Espoon Vihertuotantoyksikkö

3 Perustustyö Tuubille tehtiin 17 metriä pitkä ja 8 metriä leveä tasainen kenttä, jonka reunoille tehtiin noin puoli metriä korkeat vallit. Kentän pitää olla sivusuunnassa ehdottomasti vaaterissa, pituussuunnassa on parin asteen kallistuma kohti järveä, jotta puhdistettu vesi valuu kohti alueen päädyssä sijaitsevaa poistoputken lähtökaivoa. Jos kenttä ei ole vaaterissa, niin geotuubi lähtee valumaan sitä täytettäessä.

Kentän pitää olla sivusuunnassa ehdottomasti vaaterissa, pituussuunnassa on parin asteen kallistuma

4 Perustustyö Lopuksi kentältä poistettiin kaikki kivet, juurakot yms. jotka voisivat rikkoa pressut, joista allas tehtiin Valmistelu-, perustus- ja asennustyöt: osallistui 8 hansulaista käytettiin 110 talkootuntia

5 Perustustyö Pressuista tehtiin vedenpitävä allas Panostimme erityisesti saumoihin, koska allas tehtiin kolmesta pressusta

6 Perustustyö Järvenpuoleiseen päätyyn asennettiin puhdistetun veden poistoputkelle lähtökaivo Altaan pohja on sen verran korkeammalla kuin järven pinta, jotta poistovesi kulkisi painovoimalla

7 Perustustyö Puhtaan veden poistoletkun liitos ämpäri alusaltaan kulmassa Puhdistettu vesi johdettiin poistoletkua myöten suoraan järveen Jos prosessissa on ongelmia, niin poistovesi on johdettava suolle tai metsään, josta vesi sitten valuu järveen viiveellä maakerrosten suodattamana

järveen Jos prosessissa on ongelmia, niin poistovesi on johdettava

8 Geotuubin asennus 3-4 miehen voimin saimme siirrettyä geotuubin ( n. 120 kg) allasalueelle

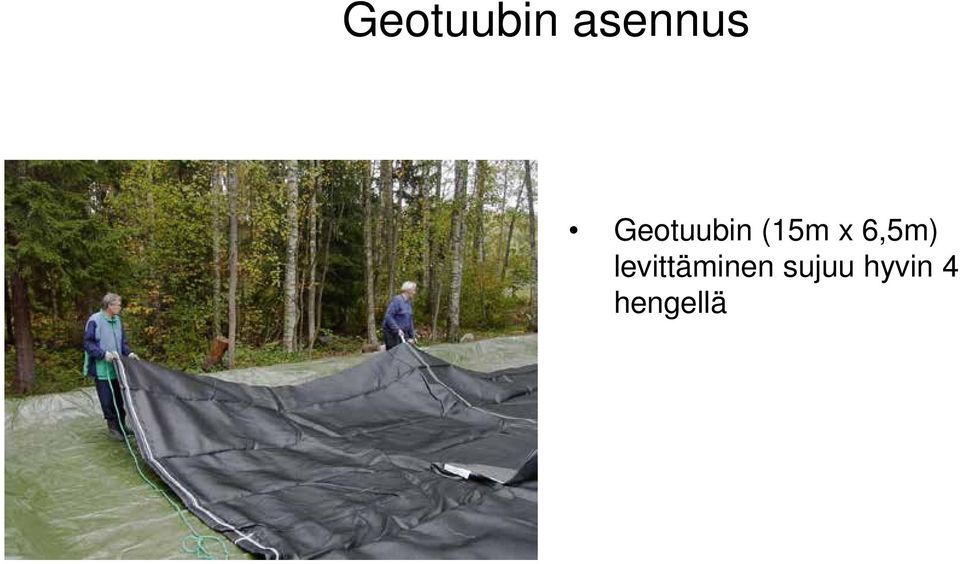

9 Geotuubin asennus Geotuubin (15m x 6,5m) levittäminen sujuu hyvin 4 hengellä

10 Geotuubin asentaminen Kemikaalisekoitin tuotiin paikalle Sekoittimeen mahtuu 1000 litraa nestettä Sekoittimen moottori on 1, 5 Kw ( huom. 3 vaihevirta) Pohjapumppu asennettiin järveen. Sillä pumpataan puhdasta vettä sekoittimeen Sekoittimeen asennettiin pieni pohjapumppu, jolla kemikaaliseos pumpataan järvestä tulevan lieteletkun kyljestä lieteveden sekaan

3 vaihevirta) Pohjapumppu asennettiin järveen.

11 Geotuubin asentaminen Kemikaaliletkun liittäminen tuloputkeen

12 Tuotantovaihe Kemikaali sekoitettiin ensin lämpimään veteen porakoneeseen asennetulla laastivispilällä 10 %:n liuokseksi

13 Tuotanto käynnissä Noin 10%:n seos kaadettiin suuttimen kautta järvestä tulevan puhtaan veden sekaan Ämpärillinen seosta noin 100 litraan vettä

14 Ruoppauskalusto Itse ruoppaus tapahtuu Mamecin kevytruoppaajalla, jonka olemme asentaneet lauttaan Lautta kantaa hyvin kaksi henkilöä. Aluksi siirsimme lauttaa pienellä perämoottorilla, mutta se ei ollut hyvä ratkaisu Ruoppaussyvyyttä voi säädellä 2 henkilön yhteistyöllä Ruoppausputken alapäässä oleva silppuriterä pilkkoo pohjan sammaleet ja pienkasvillisuuden lietteen sekaan, mutta valitettavan usein se jumiutui liian paksun kasvillisuuden tai ongensiimojen tai vieheiden takia

Aluksi siirsimme lauttaa pienellä perämoottorilla, mutta se ei ollut hyvä ratkaisu Ruoppaussyvyyttä voi säädellä 2

15 Tuotanto Koska perämoottori ei osoittautunut oikein hyväksi ratkaisuksi, niin asensimme pitkän köyden lahden poikki Köyden avulla siirryimme ruoppauskohteeseen Ruoppauksen aikana toinen henkilö siirsi lauttaa tarpeen mukaan köyden avulla ja toinen käytti ruoppaajaa

avulla siirryimme ruoppauskohteeseen Ruoppauksen aikana toinen

16 Tuotanto Yhden ruoppausstintin pituus oli noin 50 min. Liete siirtyi pumpusta paloletkua myöten tuubiin

17 Tuotanto Päivittäin otettiin näyte, jonka avulla voitiin päätellä onko kemikaaliliuoksen määrä ja pitoisuus oikea Ongelmia alkoi ilmetä kun järven veden lämpötila laski alle 5 asteen Parina yönä ilman lämpötila laski nollan alapuolelle ja siitä seurasi vakavia putkistojen jäätymisongelmia: vesiletkuja sulatettiin järvessä ja saunassa!

lämpötila laski alle 5 asteen Parina yönä ilman lämpötila laski nollan alapuolelle

18 Tuotanto Testiämpärissä tapahtuu mudan erottuminen vedestä varttitunnissa, jos prosessi toimii oikein

19 Tuotanto Paloletku pidettiin pinnan tuntumassa muovipönttöjen avulla Paloletkun pituus oli osan aikaa 50 metriä ja osan aikaa 75 metriä

20 Tuotanto Päivän päätteeksi mitattiin geotuubin korkeus Alkupäivinä urakka tuntui aivan mahdottomalta, kun tuubi oli 5 työtunnin jälkeenkin vain hiukan kohonnut Toisen viikon aikana ruoppaussaalis jo hymyilytti

mahdottomalta, kun tuubi oli 5 työtunnin jälkeenkin

21 Tuotanto Illan ja yön aikana puhdas vesi tihkui geotuubin läpi alusaltaaseen ja siitä poistoputken kautta järveen

22 Tuotanto Välillä vettä tuli illan hämyssä Geotuubin läpi oikein voimakkaina virtauksina

23 Tuotanto Geotuubi on jo melko täynnä 3½ viikon aikana ruoppaajaa käytettiin 47 tuntia Kemikaaliliuosta pumpattiin 7800 litraa Talkootunteja kertyi 360 Talkoolaisia oli yhteensä 19

24 Tuotanto Viimeisinä iltoina vesi meinasi tulvia yli äyräitten Poistoputken sihtiä piti aina välillä puhdistaa

25 Tuotanto Vesinäyte poistoputken päästä , jolloin purimme kaikki letkut ja johdot itse geotuubia, alusallasta ja poistoputkea lukuunottamatta

26 Tuotanto Vesinäyte järveen palautuvasta vedestä

27 Tuotanto geotuubi oli aivan täynnä eli korkeutta oli 155 cm. Lähes neljän viikon ruoppausurakka oli suoritettu Oli mielenkiintoista viettää neljä viikkoa ulkohommissa, kahvitauotkin pidettiin ulkona Ja ensi syksynä jatketaan, tietysti
