1 L-sarjan Vesirengastyhjöpumppu/- kompressori Käyttöohje L-BV2, L-BV5 Tyypit: 2BV BV BV BV BV BV BV BV BV5 47. Gardner Denver Deutschland GmbH Postfach Bad Neustadt / Saale Germany Puh.: Faksi: Sähköposti: er.de@gardnerdenver.com Internet: Kaikki oikeudet pidätetään Alkuperäinen käyttöohje Suomi

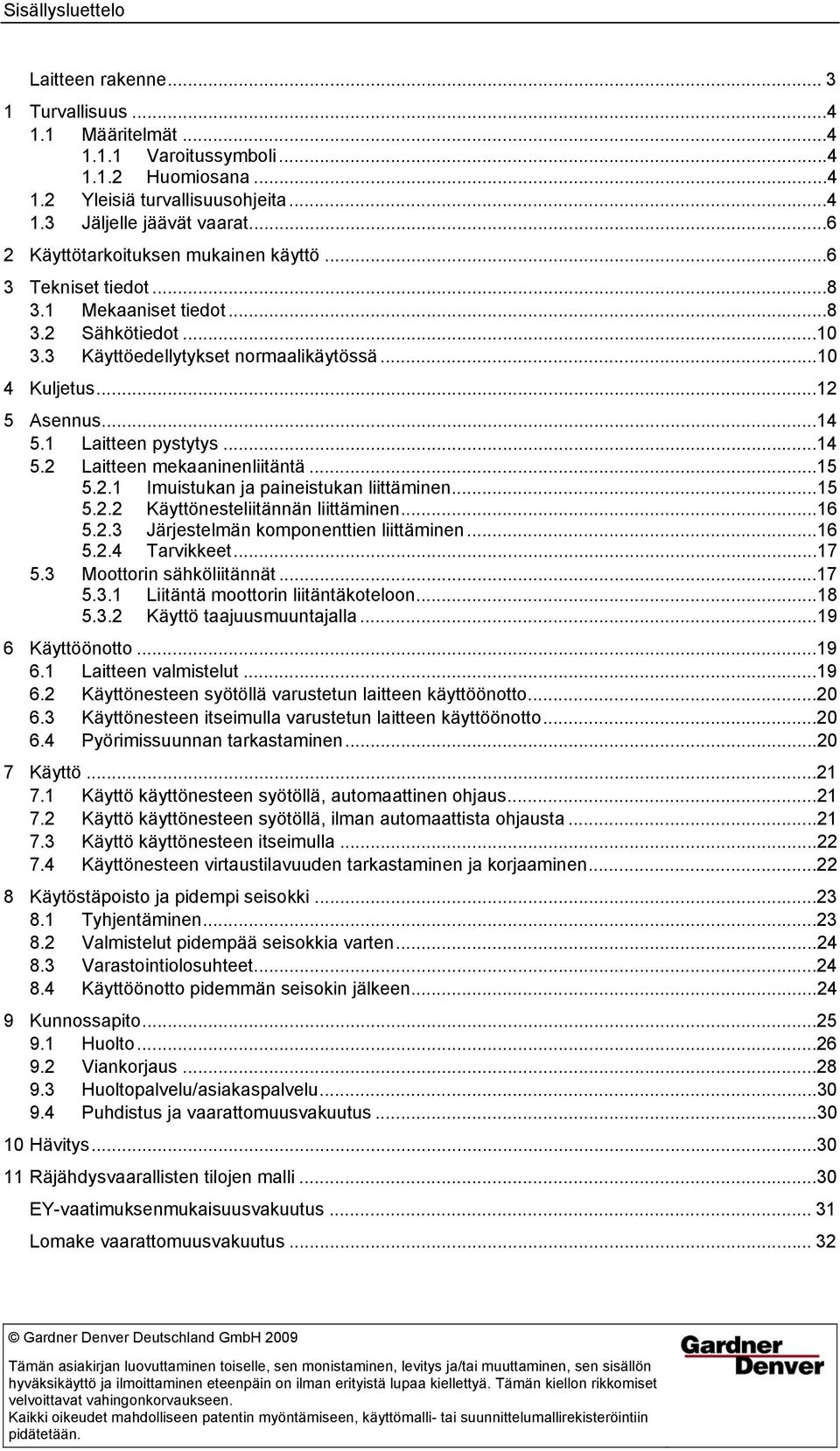

2 Sisällysluettelo Sisällysluettelo Laitteen rakenne Turvallisuus Määritelmät Varoitussymboli Huomiosana Yleisiä turvallisuusohjeita Jäljelle jäävät vaarat Käyttötarkoituksen mukainen käyttö Tekniset tiedot Mekaaniset tiedot Sähkötiedot Käyttöedellytykset normaalikäytössä Kuljetus Asennus Laitteen pystytys Laitteen mekaaninenliitäntä Imuistukan ja paineistukan liittäminen Käyttönesteliitännän liittäminen Järjestelmän komponenttien liittäminen Tarvikkeet Moottorin sähköliitännät Liitäntä moottorin liitäntäkoteloon Käyttö taajuusmuuntajalla Käyttöönotto Laitteen valmistelut Käyttönesteen syötöllä varustetun laitteen käyttöönotto Käyttönesteen itseimulla varustetun laitteen käyttöönotto Pyörimissuunnan tarkastaminen Käyttö Käyttö käyttönesteen syötöllä, automaattinen ohjaus Käyttö käyttönesteen syötöllä, ilman automaattista ohjausta Käyttö käyttönesteen itseimulla Käyttönesteen virtaustilavuuden tarkastaminen ja korjaaminen Käytöstäpoisto ja pidempi seisokki Tyhjentäminen Valmistelut pidempää seisokkia varten Varastointiolosuhteet Käyttöönotto pidemmän seisokin jälkeen Kunnossapito Huolto Viankorjaus Huoltopalvelu/asiakaspalvelu Puhdistus ja vaarattomuusvakuutus Hävitys Räjähdysvaarallisten tilojen malli...30 EY-vaatimuksenmukaisuusvakuutus Lomake vaarattomuusvakuutus Gardner Denver Deutschland GmbH 2009 Tämän asiakirjan luovuttaminen toiselle, sen monistaminen, levitys ja/tai muuttaminen, sen sisällön hyväksikäyttö ja ilmoittaminen eteenpäin on ilman erityistä lupaa kiellettyä. Tämän kiellon rikkomiset velvoittavat vahingonkorvaukseen. Kaikki oikeudet mahdolliseen patentin myöntämiseen, käyttömalli- tai suunnittelumallirekisteröintiin pidätetään.

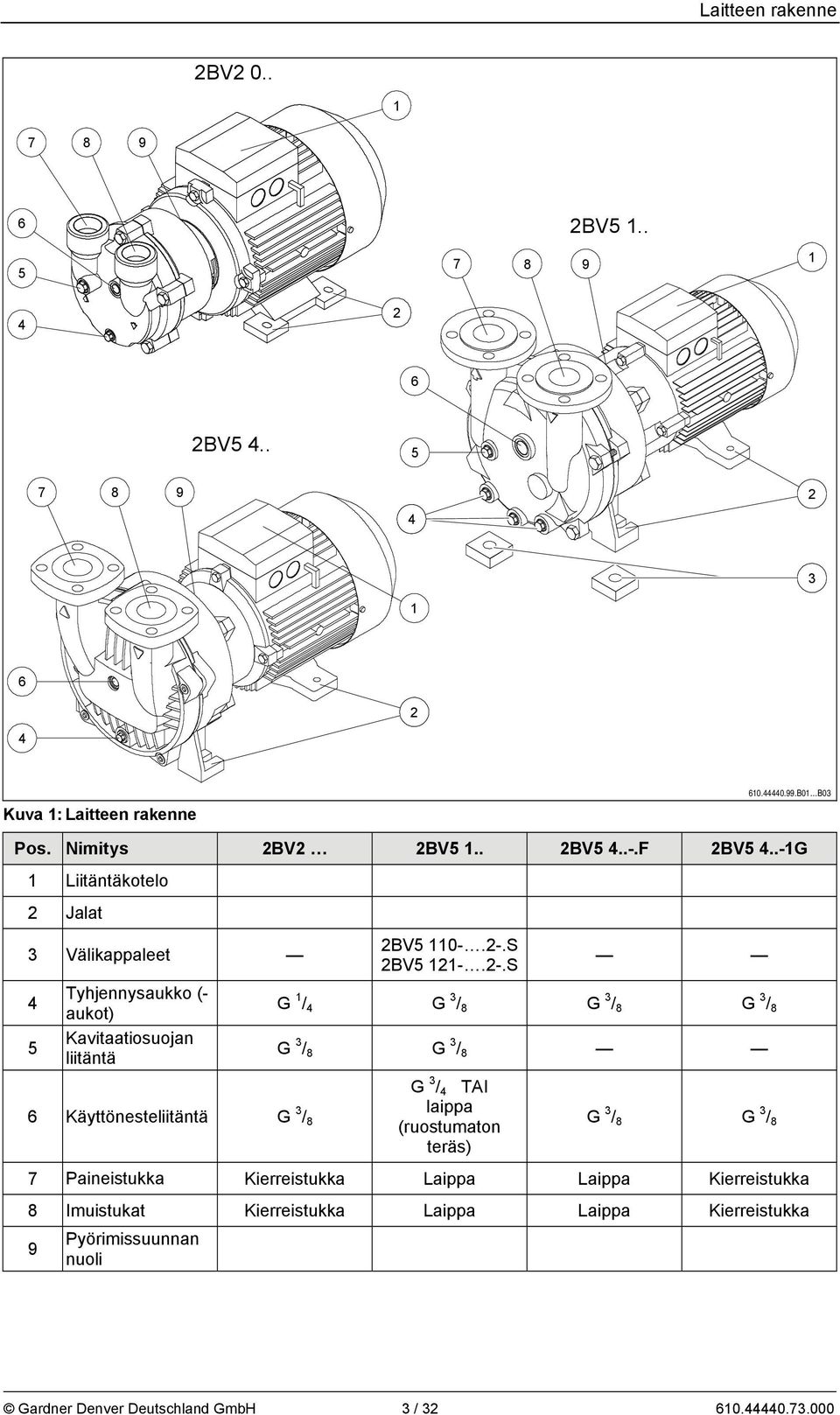

3 Laitteen rakenne Laitteen rakenne 2BV BV BV Kuva 1: Laitteen rakenne B01 B03 Pos. Nimitys 2BV2 2BV BV F 2BV G 1 Liitäntäkotelo 2 Jalat 3 Välikappaleet 4 5 Tyhjennysaukko (- aukot) Kavitaatiosuojan liitäntä 6 Käyttönesteliitäntä G 3 / 8 2BV S 2BV S G 1 / 4 G 3 / 8 G 3 / 8 G 3 / 8 G 3 / 8 G 3 / 8 G 3 / 4 TAI laippa (ruostumaton teräs) G 3 / 8 G 3 / 8 7 Paineistukka Kierreistukka Laippa Laippa Kierreistukka 8 Imuistukat Kierreistukka Laippa Laippa Kierreistukka 9 Pyörimissuunnan nuoli Gardner Denver Deutschland GmbH 3 /

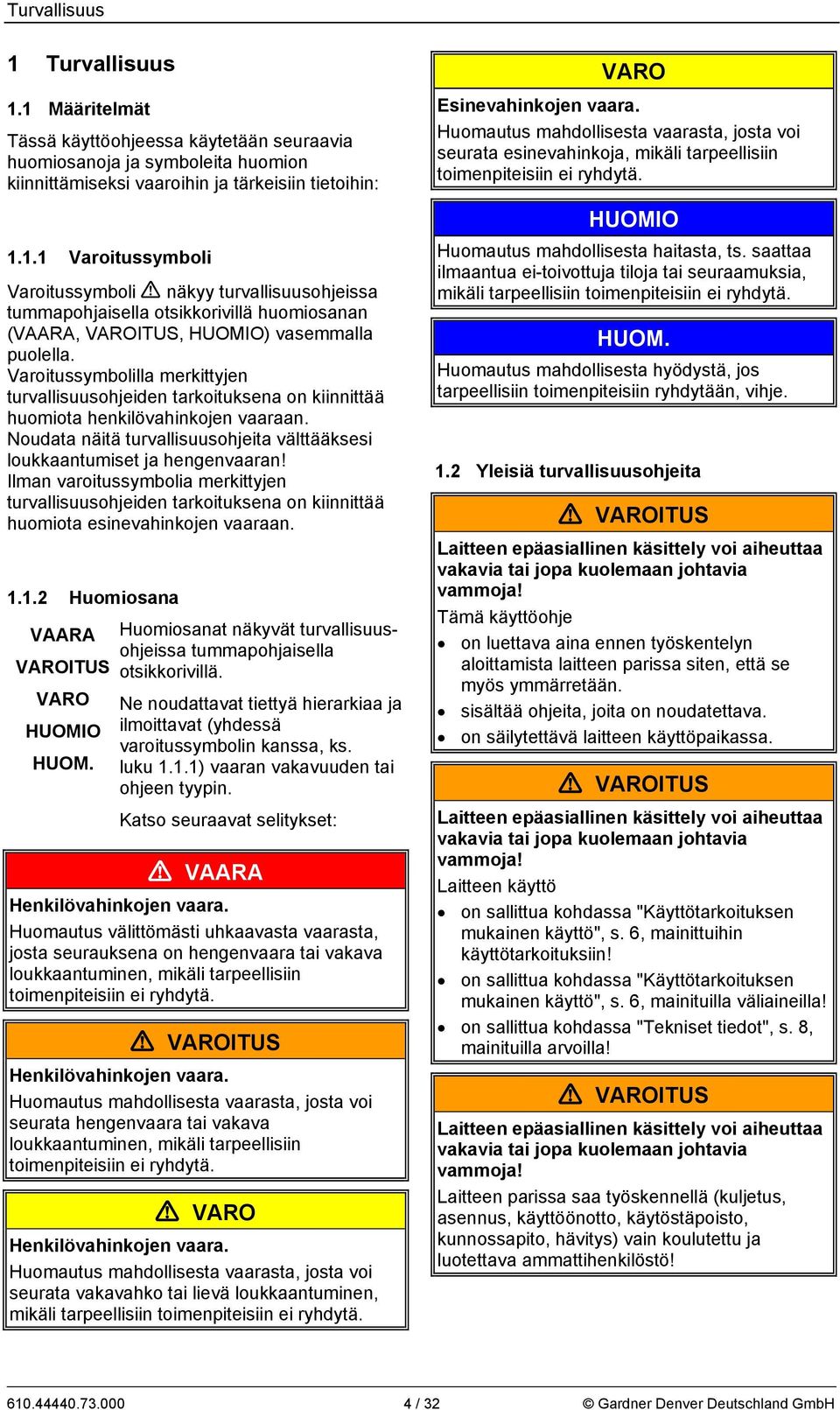

4 Turvallisuus 1 Turvallisuus 1.1 Määritelmät Tässä käyttöohjeessa käytetään seuraavia huomiosanoja ja symboleita huomion kiinnittämiseksi vaaroihin ja tärkeisiin tietoihin: Varoitussymboli Varoitussymboli näkyy turvallisuusohjeissa tummapohjaisella otsikkorivillä huomiosanan (VAARA, VAROITUS, HUOMIO) vasemmalla puolella. Varoitussymbolilla merkittyjen turvallisuusohjeiden tarkoituksena on kiinnittää huomiota henkilövahinkojen vaaraan. Noudata näitä turvallisuusohjeita välttääksesi loukkaantumiset ja hengenvaaran! Ilman varoitussymbolia merkittyjen turvallisuusohjeiden tarkoituksena on kiinnittää huomiota esinevahinkojen vaaraan Huomiosana VAARA VAROITUS VARO HUOMIO HUOM. Huomiosanat näkyvät turvallisuusohjeissa tummapohjaisella otsikkorivillä. Ne noudattavat tiettyä hierarkiaa ja ilmoittavat (yhdessä varoitussymbolin kanssa, ks. luku 1.1.1) vaaran vakavuuden tai ohjeen tyypin. Katso seuraavat selitykset: VAARA Henkilövahinkojen vaara. Huomautus välittömästi uhkaavasta vaarasta, josta seurauksena on hengenvaara tai vakava loukkaantuminen, mikäli tarpeellisiin toimenpiteisiin ei ryhdytä. Henkilövahinkojen vaara. Huomautus mahdollisesta vaarasta, josta voi seurata hengenvaara tai vakava loukkaantuminen, mikäli tarpeellisiin toimenpiteisiin ei ryhdytä. VARO Henkilövahinkojen vaara. Huomautus mahdollisesta vaarasta, josta voi seurata vakavahko tai lievä loukkaantuminen, mikäli tarpeellisiin toimenpiteisiin ei ryhdytä. VARO Esinevahinkojen vaara. Huomautus mahdollisesta vaarasta, josta voi seurata esinevahinkoja, mikäli tarpeellisiin toimenpiteisiin ei ryhdytä. HUOMIO Huomautus mahdollisesta haitasta, ts. saattaa ilmaantua ei-toivottuja tiloja tai seuraamuksia, mikäli tarpeellisiin toimenpiteisiin ei ryhdytä. HUOM. Huomautus mahdollisesta hyödystä, jos tarpeellisiin toimenpiteisiin ryhdytään, vihje. 1.2 Yleisiä turvallisuusohjeita Laitteen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Tämä käyttöohje on luettava aina ennen työskentelyn aloittamista laitteen parissa siten, että se myös ymmärretään. sisältää ohjeita, joita on noudatettava. on säilytettävä laitteen käyttöpaikassa. Laitteen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Laitteen käyttö on sallittua kohdassa "Käyttötarkoituksen mukainen käyttö", s. 6, mainittuihin käyttötarkoituksiin! on sallittua kohdassa "Käyttötarkoituksen mukainen käyttö", s. 6, mainituilla väliaineilla! on sallittua kohdassa "Tekniset tiedot", s. 8, mainituilla arvoilla! Laitteen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Laitteen parissa saa työskennellä (kuljetus, asennus, käyttöönotto, käytöstäpoisto, kunnossapito, hävitys) vain koulutettu ja luotettava ammattihenkilöstö! / 32 Gardner Denver Deutschland GmbH

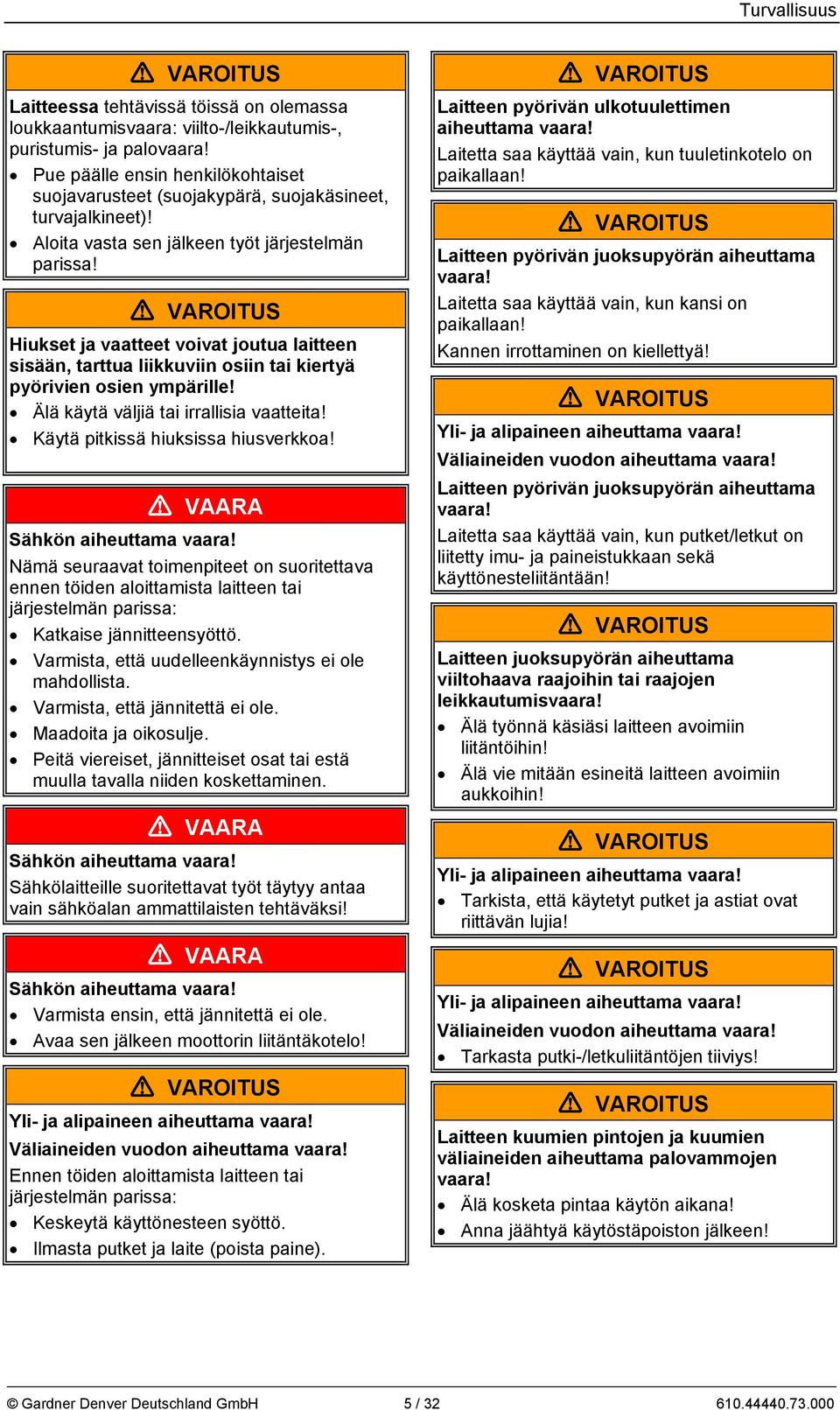

5 Turvallisuus Laitteessa tehtävissä töissä on olemassa loukkaantumisvaara: viilto-/leikkautumis-, puristumis- ja palovaara! Pue päälle ensin henkilökohtaiset suojavarusteet (suojakypärä, suojakäsineet, turvajalkineet)! Aloita vasta sen jälkeen työt järjestelmän parissa! Hiukset ja vaatteet voivat joutua laitteen sisään, tarttua liikkuviin osiin tai kiertyä pyörivien osien ympärille! Älä käytä väljiä tai irrallisia vaatteita! Käytä pitkissä hiuksissa hiusverkkoa! VAARA Sähkön aiheuttama vaara! Nämä seuraavat toimenpiteet on suoritettava ennen töiden aloittamista laitteen tai järjestelmän parissa: Katkaise jännitteensyöttö. Varmista, että uudelleenkäynnistys ei ole mahdollista. Varmista, että jännitettä ei ole. Maadoita ja oikosulje. Peitä viereiset, jännitteiset osat tai estä muulla tavalla niiden koskettaminen. VAARA Sähkön aiheuttama vaara! Sähkölaitteille suoritettavat työt täytyy antaa vain sähköalan ammattilaisten tehtäväksi! VAARA Sähkön aiheuttama vaara! Varmista ensin, että jännitettä ei ole. Avaa sen jälkeen moottorin liitäntäkotelo! Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Ennen töiden aloittamista laitteen tai järjestelmän parissa: Keskeytä käyttönesteen syöttö. Ilmasta putket ja laite (poista paine). Laitteen pyörivän ulkotuulettimen aiheuttama vaara! Laitetta saa käyttää vain, kun tuuletinkotelo on paikallaan! Laitteen pyörivän juoksupyörän aiheuttama vaara! Laitetta saa käyttää vain, kun kansi on paikallaan! Kannen irrottaminen on kiellettyä! Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Laitteen pyörivän juoksupyörän aiheuttama vaara! Laitetta saa käyttää vain, kun putket/letkut on liitetty imu- ja paineistukkaan sekä käyttönesteliitäntään! Laitteen juoksupyörän aiheuttama viiltohaava raajoihin tai raajojen leikkautumisvaara! Älä työnnä käsiäsi laitteen avoimiin liitäntöihin! Älä vie mitään esineitä laitteen avoimiin aukkoihin! Yli- ja alipaineen aiheuttama vaara! Tarkista, että käytetyt putket ja astiat ovat riittävän lujia! Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Tarkasta putki-/letkuliitäntöjen tiiviys! Laitteen kuumien pintojen ja kuumien väliaineiden aiheuttama palovammojen vaara! Älä kosketa pintaa käytön aikana! Anna jäähtyä käytöstäpoiston jälkeen! Gardner Denver Deutschland GmbH 5 /

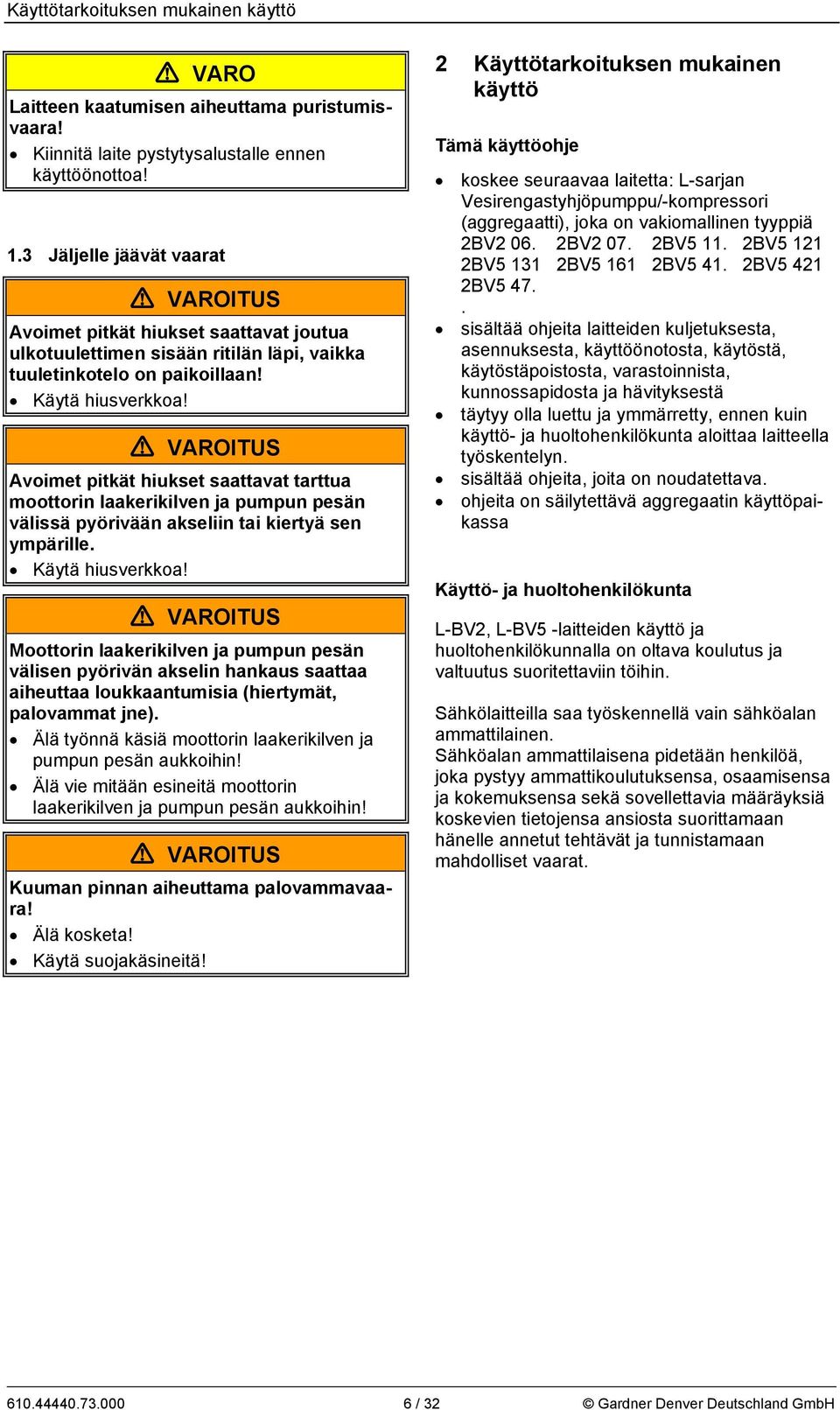

6 Käyttötarkoituksen mukainen käyttö VARO Laitteen kaatumisen aiheuttama puristumisvaara! Kiinnitä laite pystytysalustalle ennen käyttöönottoa! 1.3 Jäljelle jäävät vaarat Avoimet pitkät hiukset saattavat joutua ulkotuulettimen sisään ritilän läpi, vaikka tuuletinkotelo on paikoillaan! Käytä hiusverkkoa! Avoimet pitkät hiukset saattavat tarttua moottorin laakerikilven ja pumpun pesän välissä pyörivään akseliin tai kiertyä sen ympärille. Käytä hiusverkkoa! Moottorin laakerikilven ja pumpun pesän välisen pyörivän akselin hankaus saattaa aiheuttaa loukkaantumisia (hiertymät, palovammat jne). Älä työnnä käsiä moottorin laakerikilven ja pumpun pesän aukkoihin! Älä vie mitään esineitä moottorin laakerikilven ja pumpun pesän aukkoihin! Kuuman pinnan aiheuttama palovammavaara! Älä kosketa! Käytä suojakäsineitä! 2 Käyttötarkoituksen mukainen käyttö Tämä käyttöohje koskee seuraavaa laitetta: L-sarjan Vesirengastyhjöpumppu/-kompressori (aggregaatti), joka on vakiomallinen tyyppiä 2BV BV BV BV BV BV BV BV BV sisältää ohjeita laitteiden kuljetuksesta, asennuksesta, käyttöönotosta, käytöstä, käytöstäpoistosta, varastoinnista, kunnossapidosta ja hävityksestä täytyy olla luettu ja ymmärretty, ennen kuin käyttö- ja huoltohenkilökunta aloittaa laitteella työskentelyn. sisältää ohjeita, joita on noudatettava. ohjeita on säilytettävä aggregaatin käyttöpaikassa Käyttö- ja huoltohenkilökunta L-BV2, L-BV5 -laitteiden käyttö ja huoltohenkilökunnalla on oltava koulutus ja valtuutus suoritettaviin töihin. Sähkölaitteilla saa työskennellä vain sähköalan ammattilainen. Sähköalan ammattilaisena pidetään henkilöä, joka pystyy ammattikoulutuksensa, osaamisensa ja kokemuksensa sekä sovellettavia määräyksiä koskevien tietojensa ansiosta suorittamaan hänelle annetut tehtävät ja tunnistamaan mahdolliset vaarat / 32 Gardner Denver Deutschland GmbH

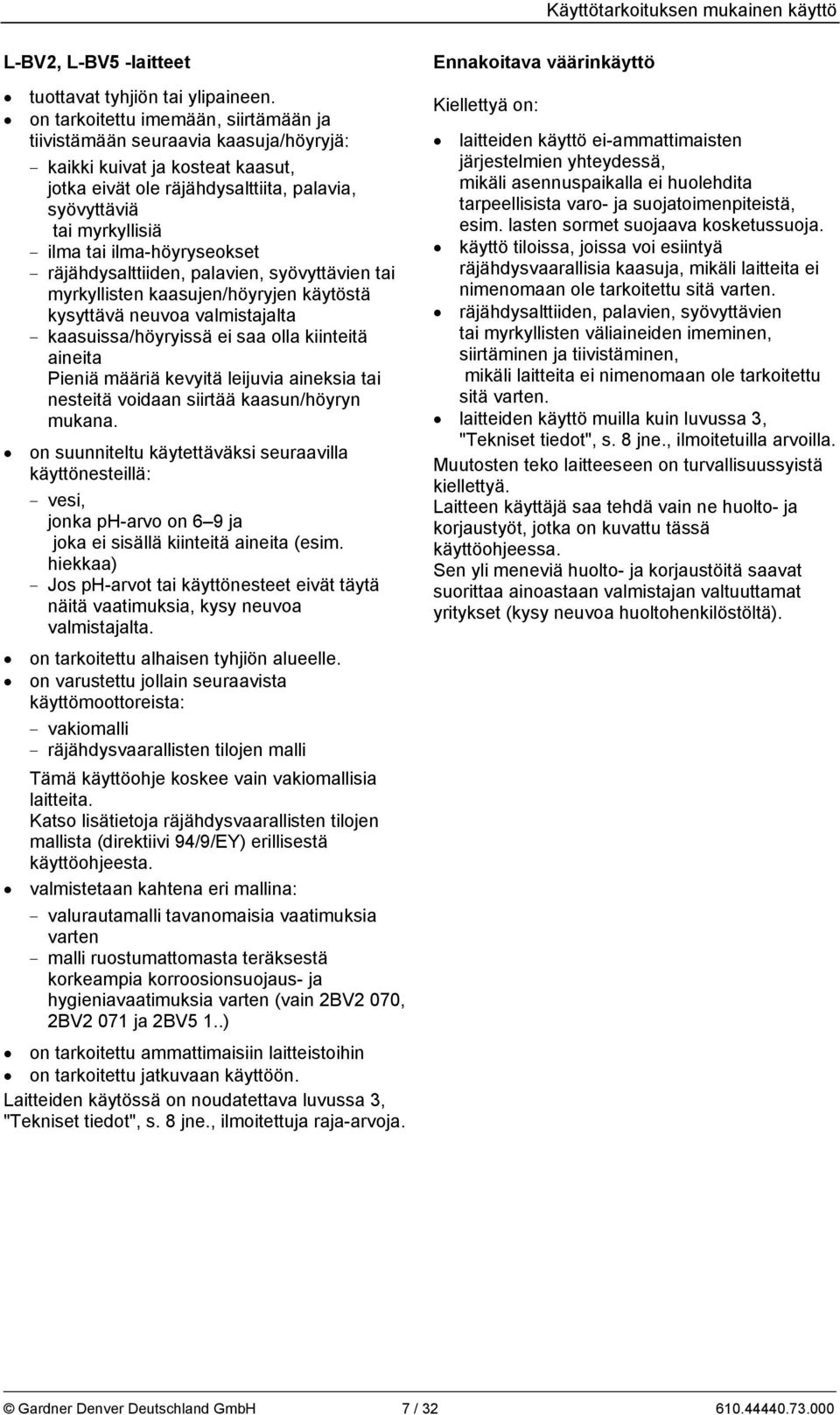

7 Käyttötarkoituksen mukainen käyttö L-BV2, L-BV5 -laitteet tuottavat tyhjiön tai ylipaineen. on tarkoitettu imemään, siirtämään ja tiivistämään seuraavia kaasuja/höyryjä: kaikki kuivat ja kosteat kaasut, jotka eivät ole räjähdysalttiita, palavia, syövyttäviä tai myrkyllisiä ilma tai ilma-höyryseokset räjähdysalttiiden, palavien, syövyttävien tai myrkyllisten kaasujen/höyryjen käytöstä kysyttävä neuvoa valmistajalta kaasuissa/höyryissä ei saa olla kiinteitä aineita Pieniä määriä kevyitä leijuvia aineksia tai nesteitä voidaan siirtää kaasun/höyryn mukana. on suunniteltu käytettäväksi seuraavilla käyttönesteillä: vesi, jonka ph-arvo on 6 9 ja joka ei sisällä kiinteitä aineita (esim. hiekkaa) Jos ph-arvot tai käyttönesteet eivät täytä näitä vaatimuksia, kysy neuvoa valmistajalta. on tarkoitettu alhaisen tyhjiön alueelle. on varustettu jollain seuraavista käyttömoottoreista: vakiomalli räjähdysvaarallisten tilojen malli Tämä käyttöohje koskee vain vakiomallisia laitteita. Katso lisätietoja räjähdysvaarallisten tilojen mallista (direktiivi 94/9/EY) erillisestä käyttöohjeesta. valmistetaan kahtena eri mallina: valurautamalli tavanomaisia vaatimuksia varten malli ruostumattomasta teräksestä korkeampia korroosionsuojaus- ja hygieniavaatimuksia varten (vain 2BV2 070, 2BV2 071 ja 2BV5 1..) on tarkoitettu ammattimaisiin laitteistoihin on tarkoitettu jatkuvaan käyttöön. Laitteiden käytössä on noudatettava luvussa 3, "Tekniset tiedot", s. 8 jne., ilmoitettuja raja-arvoja. Ennakoitava väärinkäyttö Kiellettyä on: laitteiden käyttö ei-ammattimaisten järjestelmien yhteydessä, mikäli asennuspaikalla ei huolehdita tarpeellisista varo- ja suojatoimenpiteistä, esim. lasten sormet suojaava kosketussuoja. käyttö tiloissa, joissa voi esiintyä räjähdysvaarallisia kaasuja, mikäli laitteita ei nimenomaan ole tarkoitettu sitä varten. räjähdysalttiiden, palavien, syövyttävien tai myrkyllisten väliaineiden imeminen, siirtäminen ja tiivistäminen, mikäli laitteita ei nimenomaan ole tarkoitettu sitä varten. laitteiden käyttö muilla kuin luvussa 3, "Tekniset tiedot", s. 8 jne., ilmoitetuilla arvoilla. Muutosten teko laitteeseen on turvallisuussyistä kiellettyä. Laitteen käyttäjä saa tehdä vain ne huolto- ja korjaustyöt, jotka on kuvattu tässä käyttöohjeessa. Sen yli meneviä huolto- ja korjaustöitä saavat suorittaa ainoastaan valmistajan valtuuttamat yritykset (kysy neuvoa huoltohenkilöstöltä). Gardner Denver Deutschland GmbH 7 /

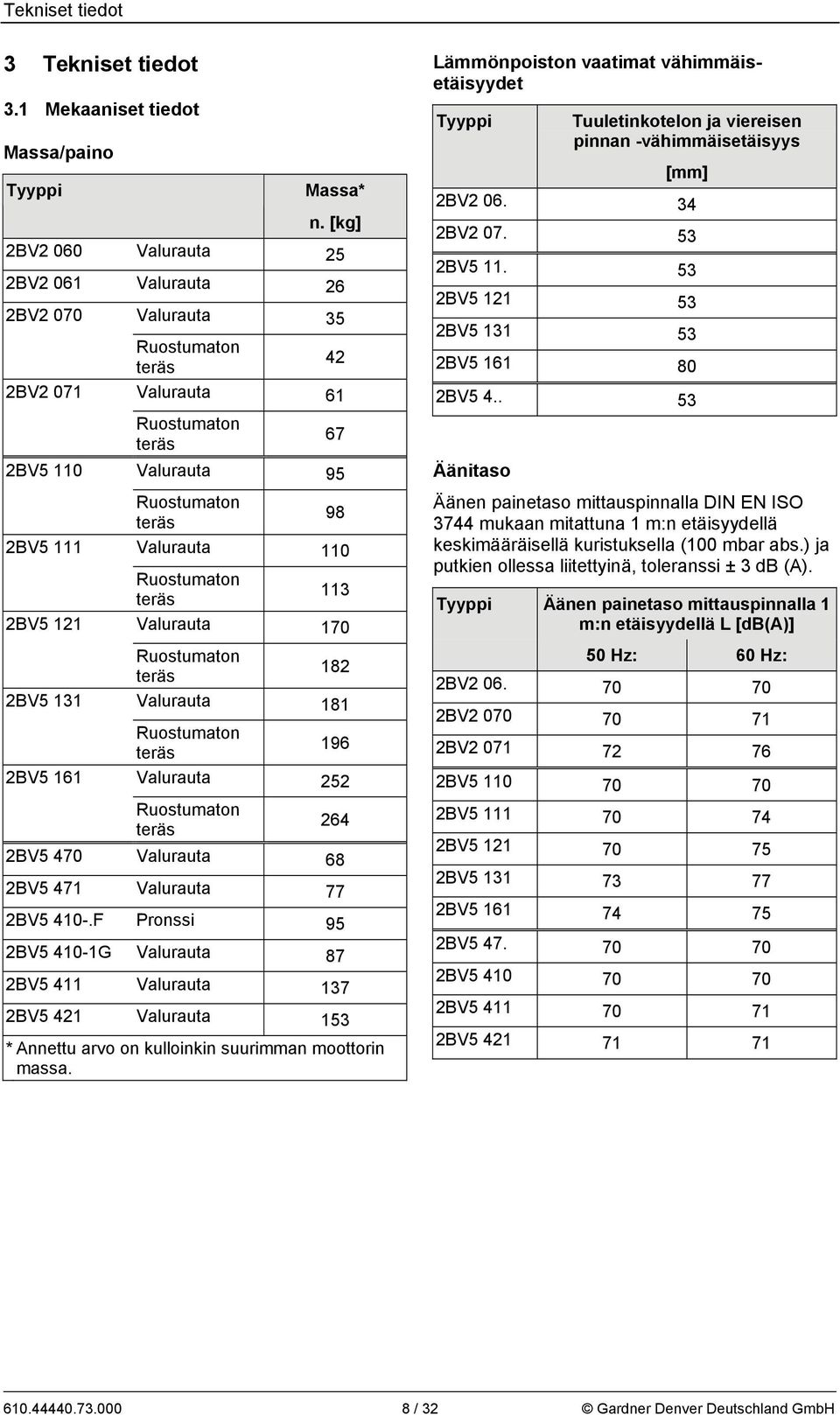

8 Tekniset tiedot 3 Tekniset tiedot 3.1 Mekaaniset tiedot Massa/paino Tyyppi Massa* n. [kg] 2BV2 060 Valurauta 25 2BV2 061 Valurauta 26 2BV2 070 Valurauta 35 Ruostumaton teräs 42 2BV2 071 Valurauta 61 Ruostumaton teräs 67 2BV5 110 Valurauta 95 Ruostumaton teräs 98 2BV5 111 Valurauta 110 Ruostumaton teräs 113 2BV5 121 Valurauta 170 Ruostumaton teräs 182 2BV5 131 Valurauta 181 Ruostumaton teräs 196 2BV5 161 Valurauta 252 Ruostumaton teräs 264 2BV5 470 Valurauta 68 2BV5 471 Valurauta 77 2BV F Pronssi 95 2BV G Valurauta 87 2BV5 411 Valurauta 137 2BV5 421 Valurauta 153 * Annettu arvo on kulloinkin suurimman moottorin massa. Lämmönpoiston vaatimat vähimmäisetäisyydet Tyyppi Tuuletinkotelon ja viereisen pinnan -vähimmäisetäisyys [mm] 2BV BV BV BV BV BV BV Äänitaso Äänen painetaso mittauspinnalla DIN EN ISO 3744 mukaan mitattuna 1 m:n etäisyydellä keskimääräisellä kuristuksella (100 mbar abs.) ja putkien ollessa liitettyinä, toleranssi ± 3 db (A). Tyyppi Äänen painetaso mittauspinnalla 1 m:n etäisyydellä L [db(a)] 50 Hz: 60 Hz: 2BV BV BV BV BV BV BV BV BV BV BV BV / 32 Gardner Denver Deutschland GmbH

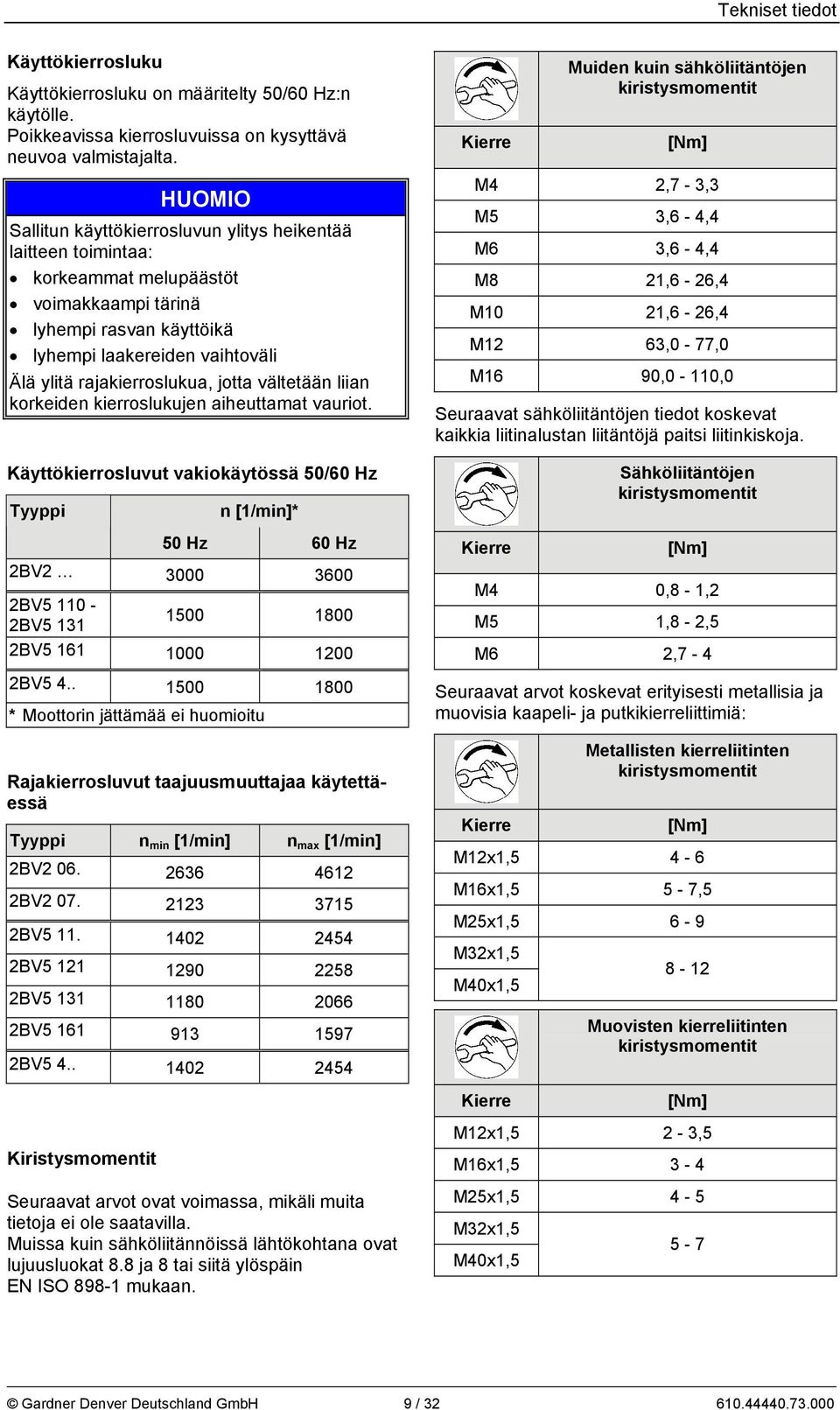

9 Tekniset tiedot Käyttökierrosluku Käyttökierrosluku on määritelty 50/60 Hz:n käytölle. Poikkeavissa kierrosluvuissa on kysyttävä neuvoa valmistajalta. HUOMIO Sallitun käyttökierrosluvun ylitys heikentää laitteen toimintaa: korkeammat melupäästöt voimakkaampi tärinä lyhempi rasvan käyttöikä lyhempi laakereiden vaihtoväli Älä ylitä rajakierroslukua, jotta vältetään liian korkeiden kierroslukujen aiheuttamat vauriot. Käyttökierrosluvut vakiokäytössä 50/60 Hz Tyyppi n [1/min]* 50 Hz 60 Hz 2BV BV BV BV BV * Moottorin jättämää ei huomioitu Rajakierrosluvut taajuusmuuttajaa käytettäessä Tyyppi n min [1/min] n max [1/min] 2BV BV BV BV BV BV BV Kierre Muiden kuin sähköliitäntöjen kiristysmomentit [Nm] M4 2,7-3,3 M5 3,6-4,4 M6 3,6-4,4 M8 21,6-26,4 M10 21,6-26,4 M12 63,0-77,0 M16 90,0-110,0 Seuraavat sähköliitäntöjen tiedot koskevat kaikkia liitinalustan liitäntöjä paitsi liitinkiskoja. Kierre Sähköliitäntöjen kiristysmomentit [Nm] M4 0,8-1,2 M5 1,8-2,5 M6 2,7-4 Seuraavat arvot koskevat erityisesti metallisia ja muovisia kaapeli- ja putkikierreliittimiä: Kierre Metallisten kierreliitinten kiristysmomentit [Nm] M12x1,5 4-6 M16x1,5 5-7,5 M25x1,5 6-9 M32x1,5 M40x1, Muovisten kierreliitinten kiristysmomentit Kierre [Nm] Kiristysmomentit Seuraavat arvot ovat voimassa, mikäli muita tietoja ei ole saatavilla. Muissa kuin sähköliitännöissä lähtökohtana ovat lujuusluokat 8.8 ja 8 tai siitä ylöspäin EN ISO mukaan. M12x1,5 2-3,5 M16x1,5 3-4 M25x1,5 4-5 M32x1,5 5-7 M40x1,5 Gardner Denver Deutschland GmbH 9 /

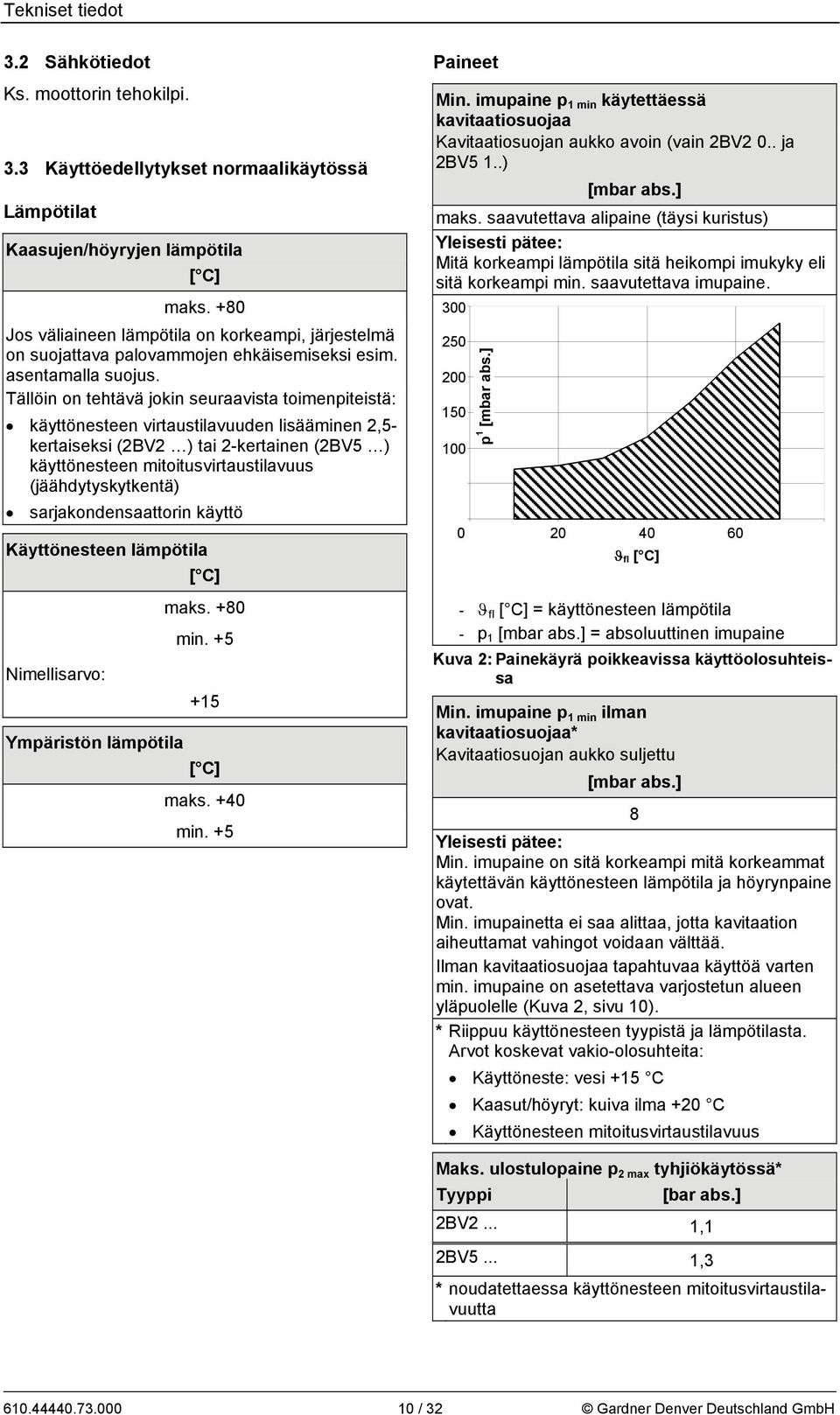

10 Tekniset tiedot 3.2 Sähkötiedot Ks. moottorin tehokilpi. 3.3 Käyttöedellytykset normaalikäytössä Lämpötilat Kaasujen/höyryjen lämpötila [ C] maks. +80 Jos väliaineen lämpötila on korkeampi, järjestelmä on suojattava palovammojen ehkäisemiseksi esim. asentamalla suojus. Tällöin on tehtävä jokin seuraavista toimenpiteistä: käyttönesteen virtaustilavuuden lisääminen 2,5- kertaiseksi (2BV2 ) tai 2-kertainen (2BV5 ) käyttönesteen mitoitusvirtaustilavuus (jäähdytyskytkentä) sarjakondensaattorin käyttö Käyttönesteen lämpötila Nimellisarvo: Ympäristön lämpötila [ C] maks. +80 min [ C] maks. +40 min. +5 Paineet Min. imupaine p 1 min käytettäessä kavitaatiosuojaa Kavitaatiosuojan aukko avoin (vain 2BV2 0.. ja 2BV5 1..) [mbar abs.] maks. saavutettava alipaine (täysi kuristus) Yleisesti pätee: Mitä korkeampi lämpötila sitä heikompi imukyky eli sitä korkeampi min. saavutettava imupaine p 1 [mbar abs.] fl [ C] - fl [ C] = käyttönesteen lämpötila - p 1 [mbar abs.] = absoluuttinen imupaine Kuva 2: Painekäyrä poikkeavissa käyttöolosuhteissa Min. imupaine p 1 min ilman kavitaatiosuojaa* Kavitaatiosuojan aukko suljettu [mbar abs.] 8 Yleisesti pätee: Min. imupaine on sitä korkeampi mitä korkeammat käytettävän käyttönesteen lämpötila ja höyrynpaine ovat. Min. imupainetta ei saa alittaa, jotta kavitaation aiheuttamat vahingot voidaan välttää. Ilman kavitaatiosuojaa tapahtuvaa käyttöä varten min. imupaine on asetettava varjostetun alueen yläpuolelle (Kuva 2, sivu 10). * Riippuu käyttönesteen tyypistä ja lämpötilasta. Arvot koskevat vakio-olosuhteita: Käyttöneste: vesi +15 C Kaasut/höyryt: kuiva ilma +20 C Käyttönesteen mitoitusvirtaustilavuus Maks. ulostulopaine p 2 max tyhjiökäytössä* Tyyppi [bar abs.] 2BV2... 1,1 2BV5... 1,3 * noudatettaessa käyttönesteen mitoitusvirtaustilavuutta / 32 Gardner Denver Deutschland GmbH

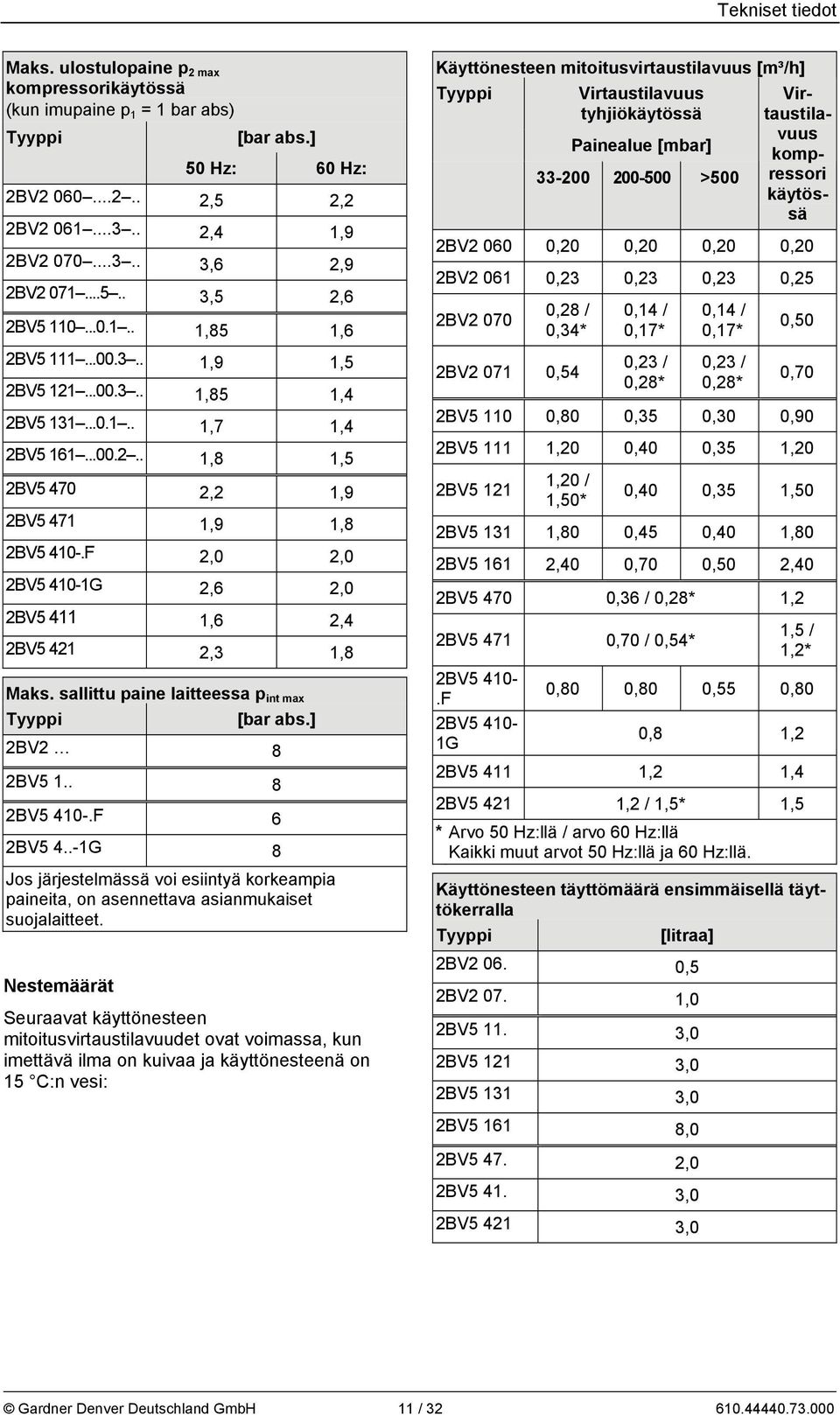

11 Tekniset tiedot Maks. ulostulopaine p 2 max kompressorikäytössä (kun imupaine p 1 = 1 bar abs) Tyyppi [bar abs.] 50 Hz: 60 Hz: 2BV ,5 2,2 2BV ,4 1,9 2BV ,6 2,9 2BV ,5 2,6 2BV ,85 1,6 2BV ,9 1,5 2BV ,85 1,4 2BV ,7 1,4 2BV ,8 1,5 2BV ,2 1,9 2BV ,9 1,8 2BV F 2,0 2,0 2BV G 2,6 2,0 2BV ,6 2,4 2BV ,3 1,8 Maks. sallittu paine laitteessa p int max Tyyppi [bar abs.] 2BV2 8 2BV BV F 6 2BV G 8 Jos järjestelmässä voi esiintyä korkeampia paineita, on asennettava asianmukaiset suojalaitteet. Nestemäärät Seuraavat käyttönesteen mitoitusvirtaustilavuudet ovat voimassa, kun imettävä ilma on kuivaa ja käyttönesteenä on 15 C:n vesi: Käyttönesteen mitoitusvirtaustilavuus [m³/h] Tyyppi Virtaustilavuus tyhjiökäytössä Painealue [mbar] Virtaustilavuus kompressori >500 käytössä 2BV ,20 0,20 0,20 0,20 2BV ,23 0,23 0,23 0,25 2BV ,28 / 0,34* 2BV ,54 0,14 / 0,17* 0,23 / 0,28* 0,14 / 0,17* 0,23 / 0,28* 0,50 0,70 2BV ,80 0,35 0,30 0,90 2BV ,20 0,40 0,35 1,20 2BV ,20 / 1,50* 0,40 0,35 1,50 2BV ,80 0,45 0,40 1,80 2BV ,40 0,70 0,50 2,40 2BV ,36 / 0,28* 1,2 2BV ,70 / 0,54* 2BV F 2BV G 1,5 / 1,2* 0,80 0,80 0,55 0,80 0,8 1,2 2BV ,2 1,4 2BV ,2 / 1,5* 1,5 * Arvo 50 Hz:llä / arvo 60 Hz:llä Kaikki muut arvot 50 Hz:llä ja 60 Hz:llä. Käyttönesteen täyttömäärä ensimmäisellä täyttökerralla Tyyppi [litraa] 2BV ,5 2BV ,0 2BV ,0 2BV ,0 2BV ,0 2BV ,0 2BV ,0 2BV ,0 2BV ,0 Gardner Denver Deutschland GmbH 11 /

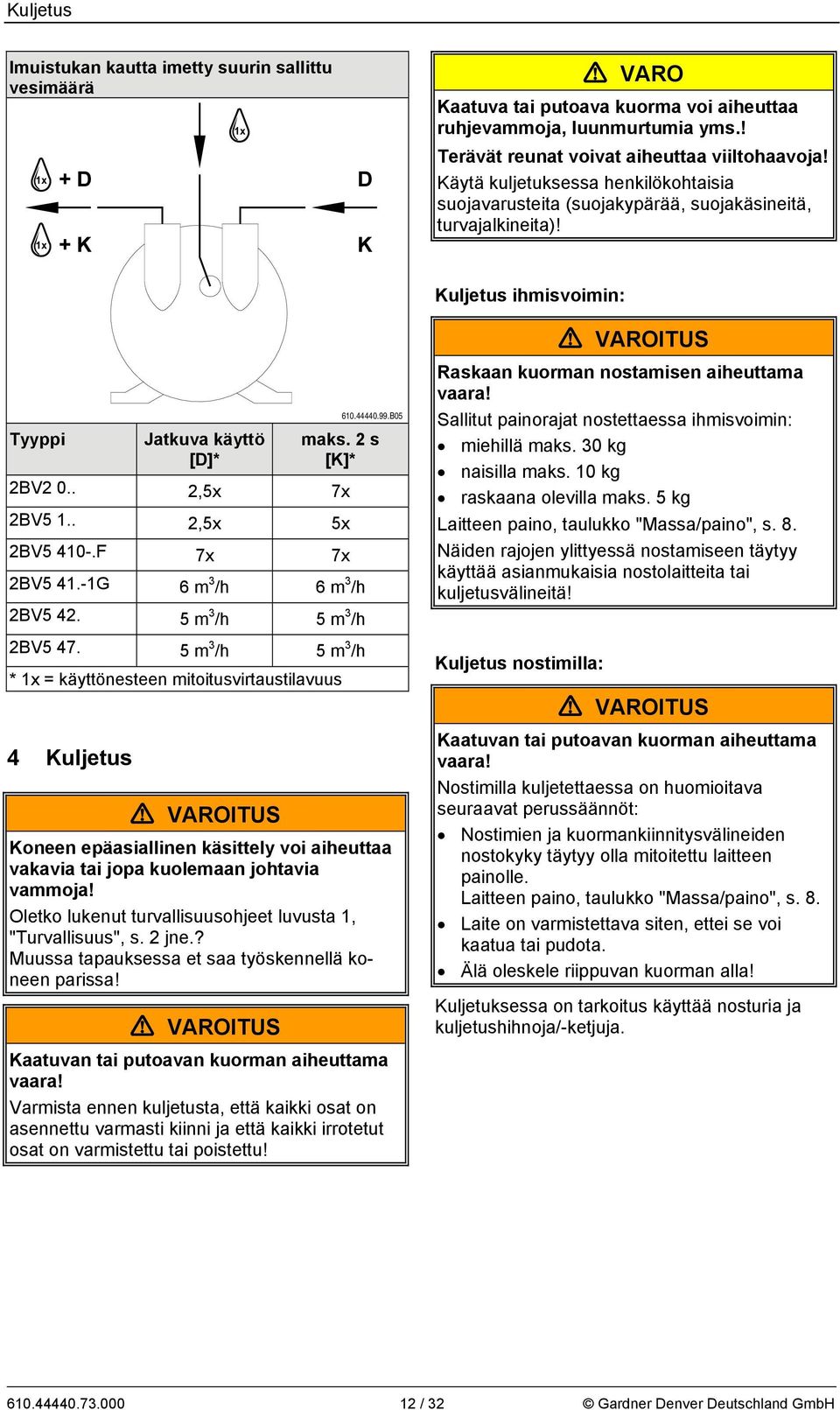

12 Kuljetus Imuistukan kautta imetty suurin sallittu vesimäärä 1x 1x + D + K 1x D K VARO Kaatuva tai putoava kuorma voi aiheuttaa ruhjevammoja, luunmurtumia yms.! Terävät reunat voivat aiheuttaa viiltohaavoja! Käytä kuljetuksessa henkilökohtaisia suojavarusteita (suojakypärää, suojakäsineitä, turvajalkineita)! Kuljetus ihmisvoimin: Tyyppi Jatkuva käyttö [D]* B05 maks. 2 s [K]* 2BV ,5x 7x 2BV ,5x 5x 2BV F 7x 7x 2BV G 6 m 3 /h 6 m 3 /h 2BV m 3 /h 5 m 3 /h 2BV m 3 /h 5 m 3 /h * 1x = käyttönesteen mitoitusvirtaustilavuus 4 Kuljetus Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! Kaatuvan tai putoavan kuorman aiheuttama vaara! Varmista ennen kuljetusta, että kaikki osat on asennettu varmasti kiinni ja että kaikki irrotetut osat on varmistettu tai poistettu! Raskaan kuorman nostamisen aiheuttama vaara! Sallitut painorajat nostettaessa ihmisvoimin: miehillä maks. 30 kg naisilla maks. 10 kg raskaana olevilla maks. 5 kg Laitteen paino, taulukko "Massa/paino", s. 8. Näiden rajojen ylittyessä nostamiseen täytyy käyttää asianmukaisia nostolaitteita tai kuljetusvälineitä! Kuljetus nostimilla: Kaatuvan tai putoavan kuorman aiheuttama vaara! Nostimilla kuljetettaessa on huomioitava seuraavat perussäännöt: Nostimien ja kuormankiinnitysvälineiden nostokyky täytyy olla mitoitettu laitteen painolle. Laitteen paino, taulukko "Massa/paino", s. 8. Laite on varmistettava siten, ettei se voi kaatua tai pudota. Älä oleskele riippuvan kuorman alla! Kuljetuksessa on tarkoitus käyttää nosturia ja kuljetushihnoja/-ketjuja / 32 Gardner Denver Deutschland GmbH

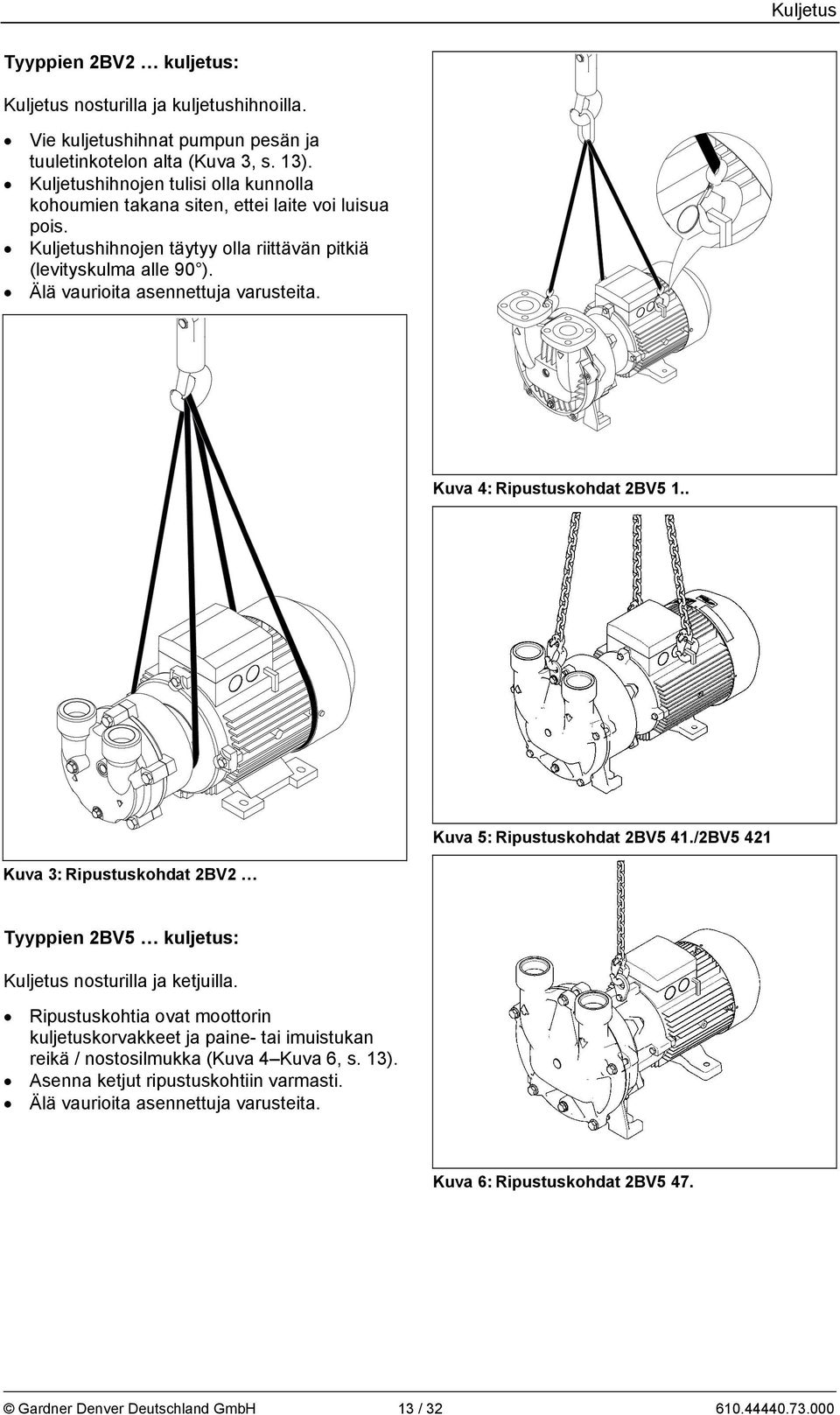

13 Kuljetus Tyyppien 2BV2 kuljetus: Kuljetus nosturilla ja kuljetushihnoilla. Vie kuljetushihnat pumpun pesän ja tuuletinkotelon alta (Kuva 3, s. 13). Kuljetushihnojen tulisi olla kunnolla kohoumien takana siten, ettei laite voi luisua pois. Kuljetushihnojen täytyy olla riittävän pitkiä (levityskulma alle 90 ). Älä vaurioita asennettuja varusteita. Kuva 4: Ripustuskohdat 2BV5 1.. Kuva 5: Ripustuskohdat 2BV5 41./2BV5 421 Kuva 3: Ripustuskohdat 2BV2 Tyyppien 2BV5 kuljetus: Kuljetus nosturilla ja ketjuilla. Ripustuskohtia ovat moottorin kuljetuskorvakkeet ja paine- tai imuistukan reikä / nostosilmukka (Kuva 4 Kuva 6, s. 13). Asenna ketjut ripustuskohtiin varmasti. Älä vaurioita asennettuja varusteita. Kuva 6: Ripustuskohdat 2BV5 47. Gardner Denver Deutschland GmbH 13 /

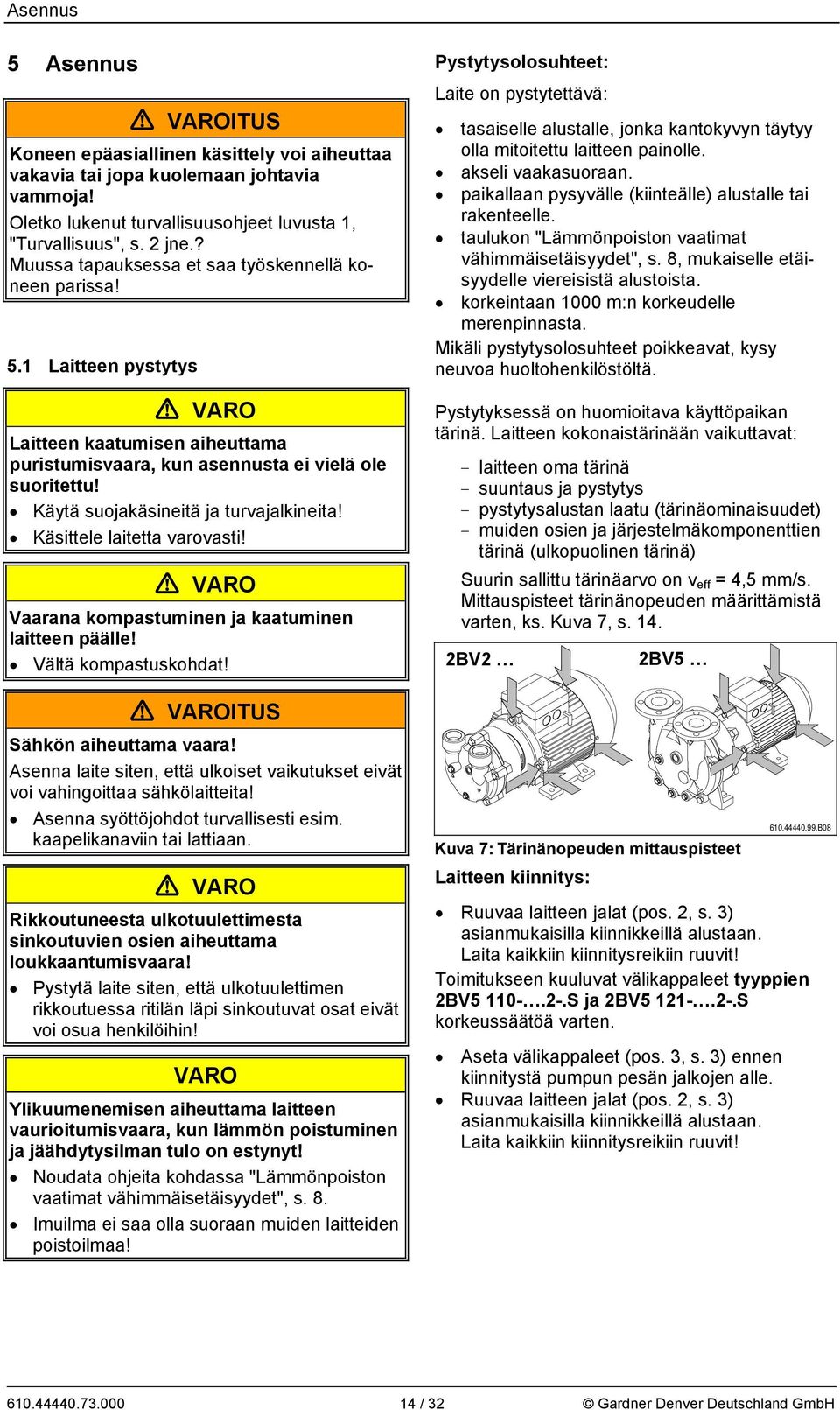

14 Asennus 5 Asennus Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! 5.1 Laitteen pystytys VARO Laitteen kaatumisen aiheuttama puristumisvaara, kun asennusta ei vielä ole suoritettu! Käytä suojakäsineitä ja turvajalkineita! Käsittele laitetta varovasti! VARO Vaarana kompastuminen ja kaatuminen laitteen päälle! Vältä kompastuskohdat! Pystytysolosuhteet: Laite on pystytettävä: tasaiselle alustalle, jonka kantokyvyn täytyy olla mitoitettu laitteen painolle. akseli vaakasuoraan. paikallaan pysyvälle (kiinteälle) alustalle tai rakenteelle. taulukon "Lämmönpoiston vaatimat vähimmäisetäisyydet", s. 8, mukaiselle etäisyydelle viereisistä alustoista. korkeintaan 1000 m:n korkeudelle merenpinnasta. Mikäli pystytysolosuhteet poikkeavat, kysy neuvoa huoltohenkilöstöltä. Pystytyksessä on huomioitava käyttöpaikan tärinä. Laitteen kokonaistärinään vaikuttavat: laitteen oma tärinä suuntaus ja pystytys pystytysalustan laatu (tärinäominaisuudet) muiden osien ja järjestelmäkomponenttien tärinä (ulkopuolinen tärinä) Suurin sallittu tärinäarvo on v eff = 4,5 mm/s. Mittauspisteet tärinänopeuden määrittämistä varten, ks. Kuva 7, s BV2 2BV5 Sähkön aiheuttama vaara! Asenna laite siten, että ulkoiset vaikutukset eivät voi vahingoittaa sähkölaitteita! Asenna syöttöjohdot turvallisesti esim. kaapelikanaviin tai lattiaan. VARO Rikkoutuneesta ulkotuulettimesta sinkoutuvien osien aiheuttama loukkaantumisvaara! Pystytä laite siten, että ulkotuulettimen rikkoutuessa ritilän läpi sinkoutuvat osat eivät voi osua henkilöihin! VARO Ylikuumenemisen aiheuttama laitteen vaurioitumisvaara, kun lämmön poistuminen ja jäähdytysilman tulo on estynyt! Noudata ohjeita kohdassa "Lämmönpoiston vaatimat vähimmäisetäisyydet", s. 8. Imuilma ei saa olla suoraan muiden laitteiden poistoilmaa! Kuva 7: Tärinänopeuden mittauspisteet Laitteen kiinnitys: B08 Ruuvaa laitteen jalat (pos. 2, s. 3) asianmukaisilla kiinnikkeillä alustaan. Laita kaikkiin kiinnitysreikiin ruuvit! Toimitukseen kuuluvat välikappaleet tyyppien 2BV S ja 2BV S korkeussäätöä varten. Aseta välikappaleet (pos. 3, s. 3) ennen kiinnitystä pumpun pesän jalkojen alle. Ruuvaa laitteen jalat (pos. 2, s. 3) asianmukaisilla kiinnikkeillä alustaan. Laita kaikkiin kiinnitysreikiin ruuvit! / 32 Gardner Denver Deutschland GmbH

15 Asennus 5.2 Laitteen mekaaninenliitäntä Toimitettaessa kaikki liitäntäaukot ovat suljettuina, jotta veraita esineitä ei pääse laitteen sisään. Poista tulpat vasta välittömästi ennen putkien/letkujen liittämistä. Kaasut/höyryt imetään imuistukan (pos. 8, s. 3) ja poistetaan paineistukan (pos. 7, s. 3) kautta. Laitteen täytyy saada käyttöä varten jatkuvasti käyttönestettä. Se syötetään käyttönesteliitännästä (pos. 6, s. 3), ja se poistuu yhdessä kaasujen/höyryjen kanssa paineistukan kautta. Käyttönesteen täyttäminen: Käyttönesteen ensimmäiseen täyttökertaan vaikuttaa käyttönesteen syöttötapa: Käyttö käyttönesteen itseimulla: ennen asennusta, ks. kuvaus jäljempänä. Käyttö käyttönesteen syötöllä: kun asennus on päättynyt, ks. "Käyttönesteen täyttäminen", s. 20. Kun käyttötapana on käyttö käyttönesteen itseimulla, täytä käyttönestettä laitteen työtilaan, ennen kuin asennat putket/letkut laitteeseen. Kaada käyttönestettä avoimeen imuistukkaan tai paineistukkaan taulukon "Käyttönesteen täyttömäärä ensimmäisellä täyttökerralla", s. 11, mukaan Imuistukan ja paineistukan liittäminen VARO Kun laite liitetään tyhjösäiliöön, käyttönestettä voi imeytyä järjestelmän sisään ja vaurioittaa sitä. Asenna imuputkeen yksisuuntaventtiili. VARO Putkiliitäntöjen kiristysmomentti imu- ja paineistukassa ei saa olla yli 100 Nm [73,8 ft lbs]! HUOMIO Epäpuhtauksia sisältävät kaasut/höyryt: Asenna imuputkeen tarvittaessa suodatin, sihti tai erotin. HUOMIO Jotta laitteeseen ei pääse asennusjätteitä (esim. hitsausjätteitä), imuputkessa tulisi olla ensimmäisen 100 käyttötunnin ajan siivilä. Imu-/paineistukan liitosmitat Tyyppi Liitäntä 2BV2 06. Kierreistukka G1 2BV2 07. Kierreistukka G1 1 / 2 2BV5 10 Laippa 50 ND10-DIN 2501 tai 2BV5 11. ANSI-B16, Tiiviste DN50 PN40 DIN EN form FF 2BV5 12. Laippa 65 ND10-DIN 2501 tai 2BV5 13. ANSI-B16,5-2 1/2-150 Tiiviste DN65 PN6 DIN EN form FF 2BV5 16. Laippa 80 ND10-DIN 2501 tai ANSI-B16, Tiiviste DN80 PN6 DIN EN form FF 2BV5 47. Kierreistukka G2 2BV F Laippa 50 ND10-DIN 2501 tai ANSI-B16, Tiiviste DN50 PN40 DIN EN form FF 2BV G Kierreistukka G2 2BV5 421 Kierreistukka G2 1 / 2 Imuistukka (pos. 8, s. 3) on merkitty alaspäin osoittavalla nuolella. Tämän istukan kautta imetään kaasut/höyryt. Liitä järjestelmän imuputki. Paineistukka (pos. 7, s. 3) on merkitty ylöspäin osoittavalla nuolella. Tämän istukan kautta poistetaan kaasujen/höyryjen lisäksi myös käyttöneste. Liitä järjestelmän paineputki. HUOMIO Asenna putket/letkut siten, ettei niissä ole mekaanisia jännityksiä. Gardner Denver Deutschland GmbH 15 /

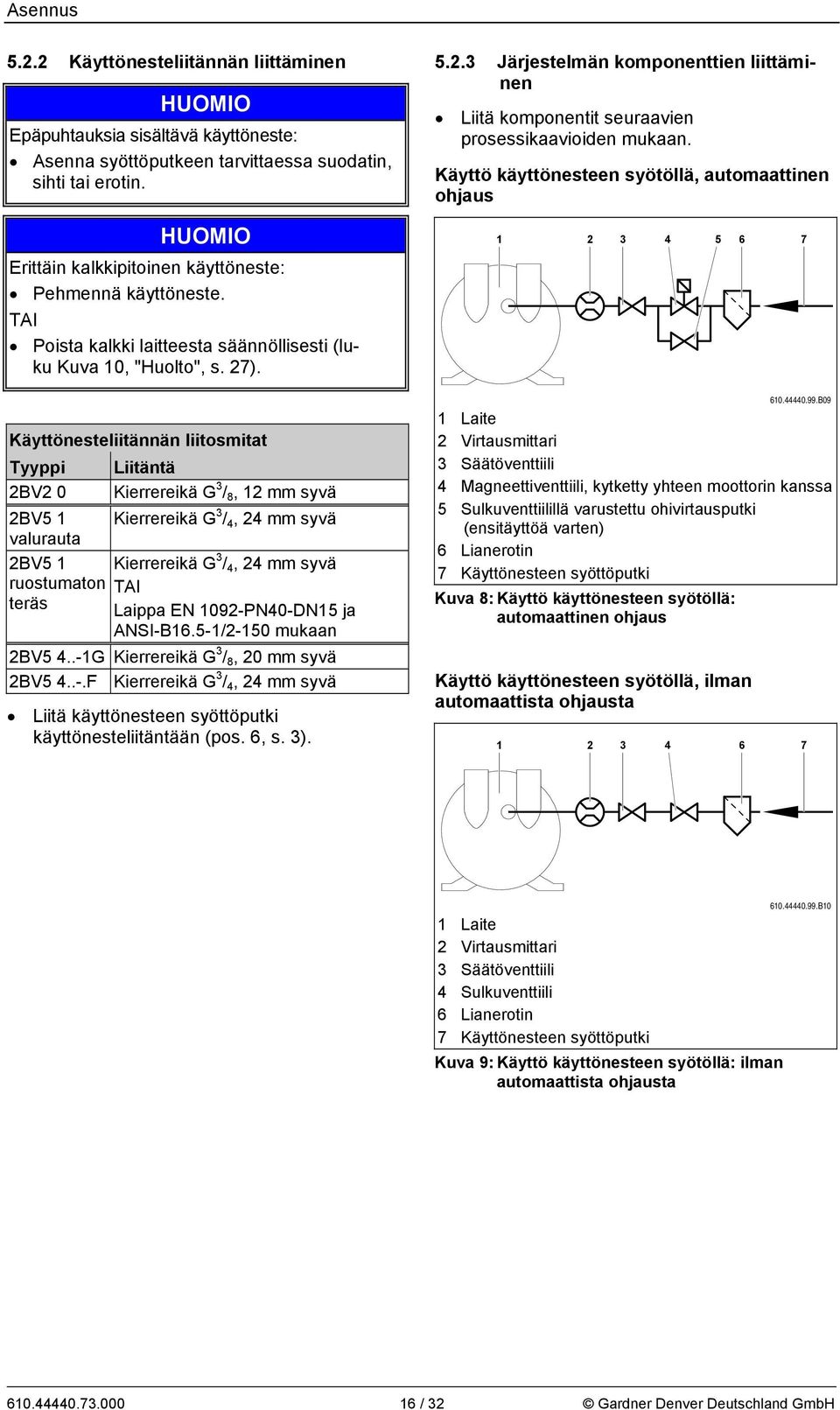

16 Asennus Käyttönesteliitännän liittäminen HUOMIO Epäpuhtauksia sisältävä käyttöneste: Asenna syöttöputkeen tarvittaessa suodatin, sihti tai erotin. HUOMIO Erittäin kalkkipitoinen käyttöneste: Pehmennä käyttöneste. TAI Poista kalkki laitteesta säännöllisesti (luku Kuva 10, "Huolto", s. 27). Käyttönesteliitännän liitosmitat Tyyppi Liitäntä 2BV2 0 Kierrereikä G 3 / 8, 12 mm syvä 2BV5 1 Kierrereikä G 3 / 4, 24 mm syvä valurauta 2BV5 1 Kierrereikä G 3 / 4, 24 mm syvä ruostumaton TAI teräs Laippa EN 1092-PN40-DN15 ja ANSI-B16.5-1/2-150 mukaan 2BV G Kierrereikä G 3 / 8, 20 mm syvä 2BV F Kierrereikä G 3 / 4, 24 mm syvä Liitä käyttönesteen syöttöputki käyttönesteliitäntään (pos. 6, s. 3) Järjestelmän komponenttien liittäminen Liitä komponentit seuraavien prosessikaavioiden mukaan. Käyttö käyttönesteen syötöllä, automaattinen ohjaus B09 1 Laite 2 Virtausmittari 3 Säätöventtiili 4 Magneettiventtiili, kytketty yhteen moottorin kanssa 5 Sulkuventtiilillä varustettu ohivirtausputki (ensitäyttöä varten) 6 Lianerotin 7 Käyttönesteen syöttöputki Kuva 8: Käyttö käyttönesteen syötöllä: automaattinen ohjaus Käyttö käyttönesteen syötöllä, ilman automaattista ohjausta Laite 2 Virtausmittari 3 Säätöventtiili 4 Sulkuventtiili 6 Lianerotin 7 Käyttönesteen syöttöputki Kuva 9: Käyttö käyttönesteen syötöllä: ilman automaattista ohjausta B / 32 Gardner Denver Deutschland GmbH

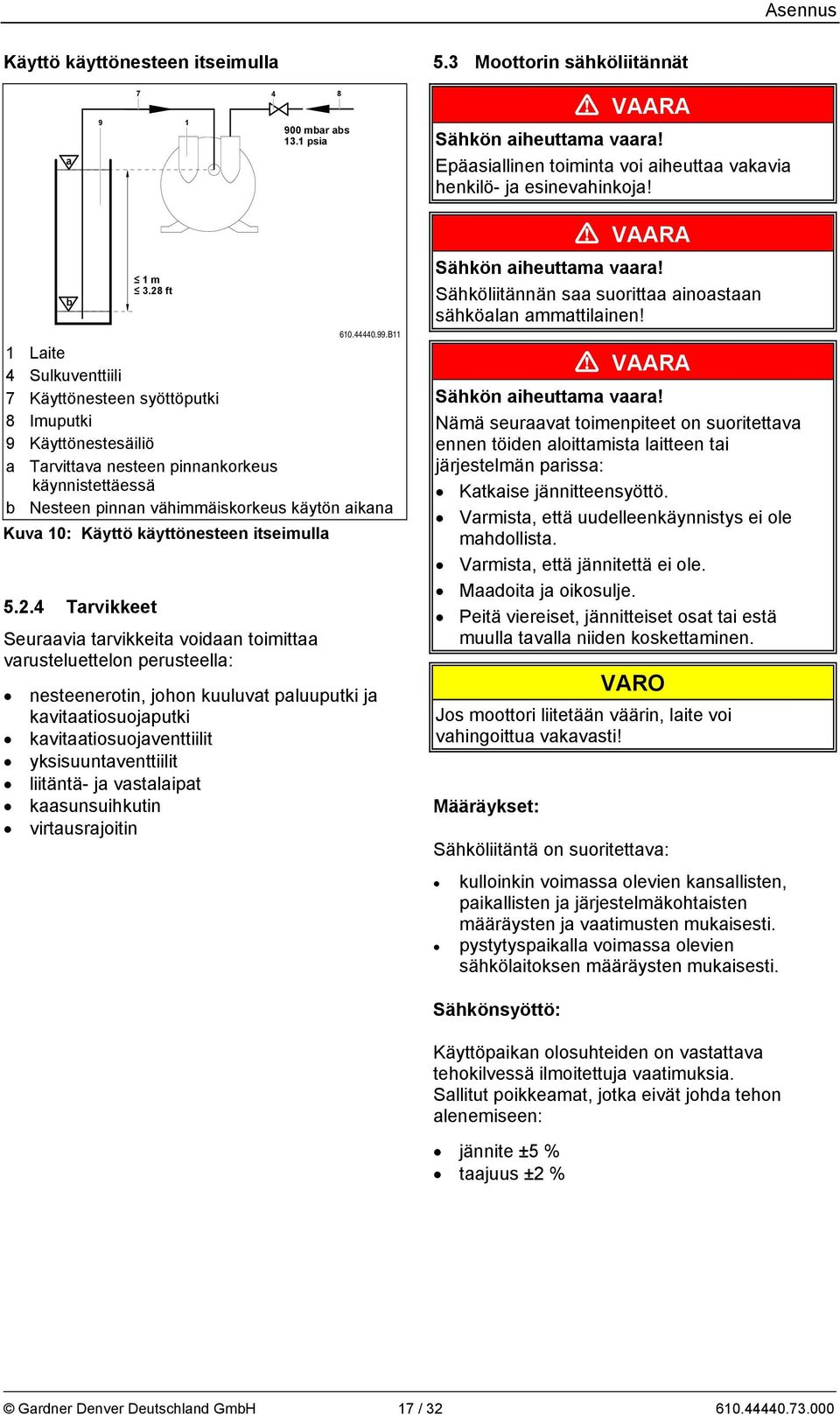

17 Asennus Käyttö käyttönesteen itseimulla 5.3 Moottorin sähköliitännät a mbar abs 13.1 psia VAARA Sähkön aiheuttama vaara! Epäasiallinen toiminta voi aiheuttaa vakavia henkilö- ja esinevahinkoja! VAARA b 1 m 3.28 ft B11 1 Laite 4 Sulkuventtiili 7 Käyttönesteen syöttöputki 8 Imuputki 9 Käyttönestesäiliö a Tarvittava nesteen pinnankorkeus käynnistettäessä b Nesteen pinnan vähimmäiskorkeus käytön aikana Kuva 10: Käyttö käyttönesteen itseimulla Tarvikkeet Seuraavia tarvikkeita voidaan toimittaa varusteluettelon perusteella: nesteenerotin, johon kuuluvat paluuputki ja kavitaatiosuojaputki kavitaatiosuojaventtiilit yksisuuntaventtiilit liitäntä- ja vastalaipat kaasunsuihkutin virtausrajoitin Sähkön aiheuttama vaara! Sähköliitännän saa suorittaa ainoastaan sähköalan ammattilainen! VAARA Sähkön aiheuttama vaara! Nämä seuraavat toimenpiteet on suoritettava ennen töiden aloittamista laitteen tai järjestelmän parissa: Katkaise jännitteensyöttö. Varmista, että uudelleenkäynnistys ei ole mahdollista. Varmista, että jännitettä ei ole. Maadoita ja oikosulje. Peitä viereiset, jännitteiset osat tai estä muulla tavalla niiden koskettaminen. VARO Jos moottori liitetään väärin, laite voi vahingoittua vakavasti! Määräykset: Sähköliitäntä on suoritettava: kulloinkin voimassa olevien kansallisten, paikallisten ja järjestelmäkohtaisten määräysten ja vaatimusten mukaisesti. pystytyspaikalla voimassa olevien sähkölaitoksen määräysten mukaisesti. Sähkönsyöttö: Käyttöpaikan olosuhteiden on vastattava tehokilvessä ilmoitettuja vaatimuksia. Sallitut poikkeamat, jotka eivät johda tehon alenemiseen: jännite ±5 % taajuus ±2 % Gardner Denver Deutschland GmbH 17 /

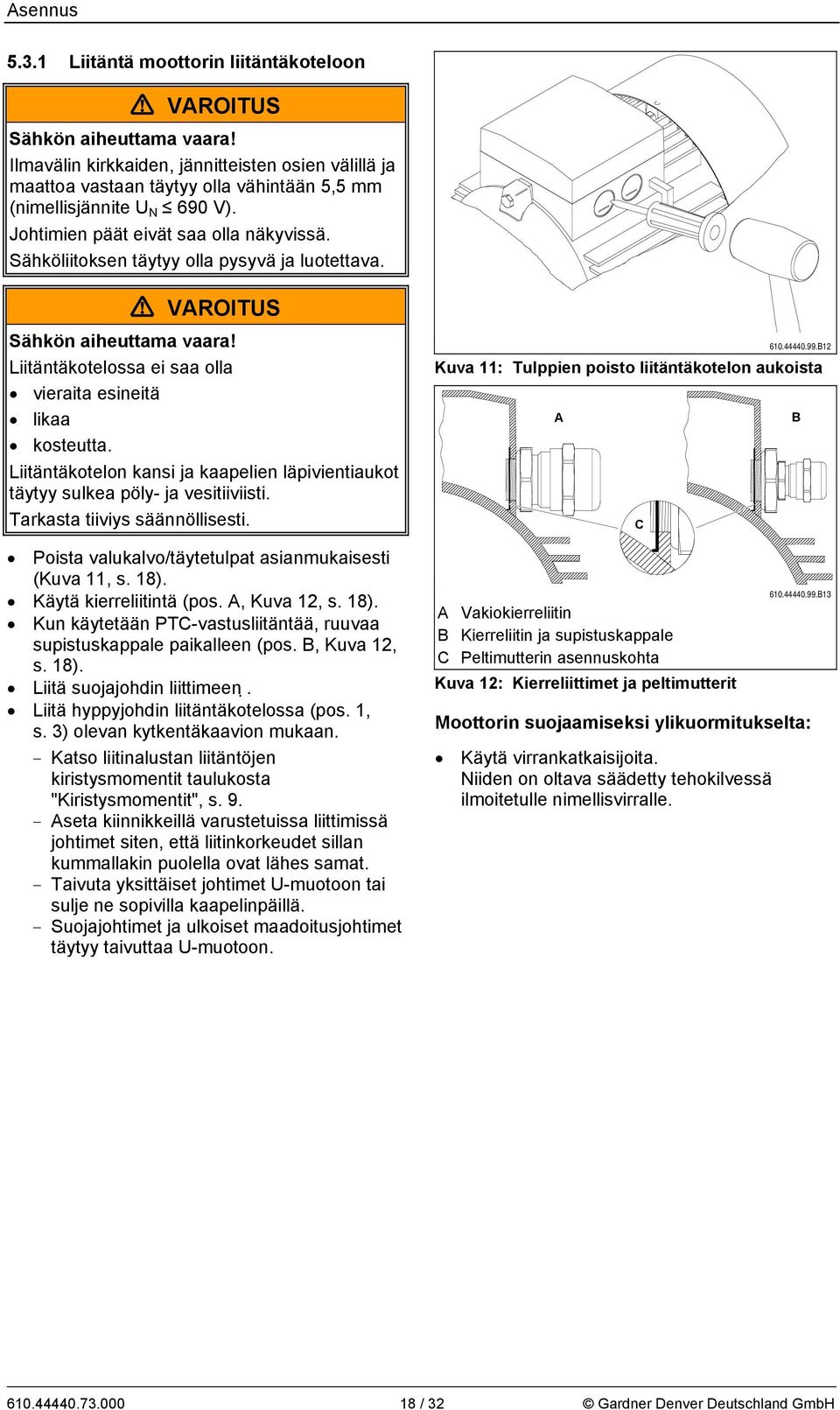

18 Asennus Liitäntä moottorin liitäntäkoteloon Sähkön aiheuttama vaara! Ilmavälin kirkkaiden, jännitteisten osien välillä ja maattoa vastaan täytyy olla vähintään 5,5 mm (nimellisjännite U N 690 V). Johtimien päät eivät saa olla näkyvissä. Sähköliitoksen täytyy olla pysyvä ja luotettava. Sähkön aiheuttama vaara! Liitäntäkotelossa ei saa olla vieraita esineitä likaa kosteutta. Liitäntäkotelon kansi ja kaapelien läpivientiaukot täytyy sulkea pöly- ja vesitiiviisti. Tarkasta tiiviys säännöllisesti. Poista valukalvo/täytetulpat asianmukaisesti (Kuva 11, s. 18). Käytä kierreliitintä (pos. A, Kuva 12, s. 18). Kun käytetään PTC-vastusliitäntää, ruuvaa supistuskappale paikalleen (pos. B, Kuva 12, s. 18). Liitä suojajohdin liittimeen. Liitä hyppyjohdin liitäntäkotelossa (pos. 1, s. 3) olevan kytkentäkaavion mukaan. Katso liitinalustan liitäntöjen kiristysmomentit taulukosta "Kiristysmomentit", s. 9. Aseta kiinnikkeillä varustetuissa liittimissä johtimet siten, että liitinkorkeudet sillan kummallakin puolella ovat lähes samat. Taivuta yksittäiset johtimet U-muotoon tai sulje ne sopivilla kaapelinpäillä. Suojajohtimet ja ulkoiset maadoitusjohtimet täytyy taivuttaa U-muotoon B12 Kuva 11: Tulppien poisto liitäntäkotelon aukoista A A Vakiokierreliitin B Kierreliitin ja supistuskappale C Peltimutterin asennuskohta Kuva 12: Kierreliittimet ja peltimutterit C B B13 Moottorin suojaamiseksi ylikuormitukselta: Käytä virrankatkaisijoita. Niiden on oltava säädetty tehokilvessä ilmoitetulle nimellisvirralle / 32 Gardner Denver Deutschland GmbH

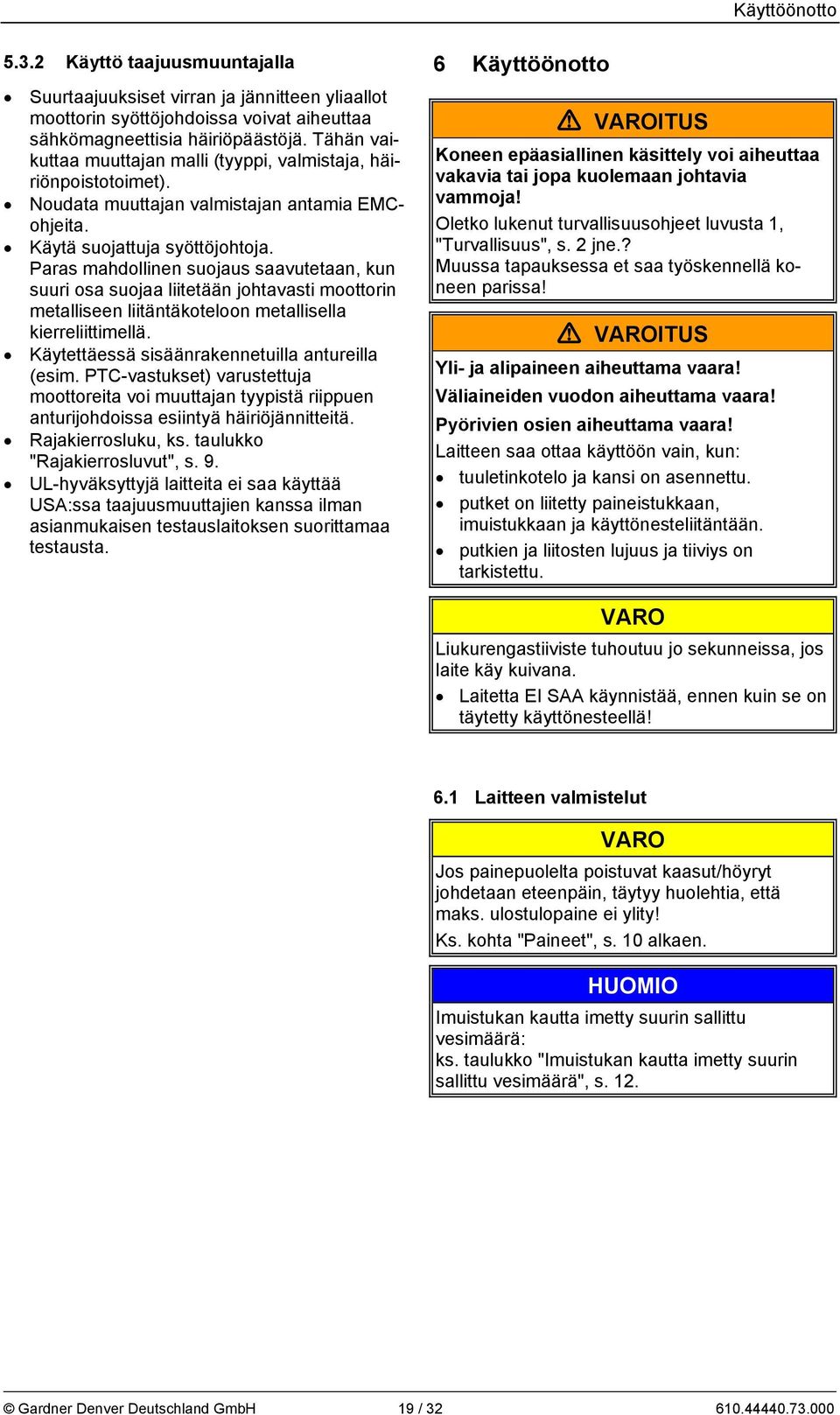

19 Käyttöönotto Käyttö taajuusmuuntajalla Suurtaajuuksiset virran ja jännitteen yliaallot moottorin syöttöjohdoissa voivat aiheuttaa sähkömagneettisia häiriöpäästöjä. Tähän vaikuttaa muuttajan malli (tyyppi, valmistaja, häiriönpoistotoimet). Noudata muuttajan valmistajan antamia EMCohjeita. Käytä suojattuja syöttöjohtoja. Paras mahdollinen suojaus saavutetaan, kun suuri osa suojaa liitetään johtavasti moottorin metalliseen liitäntäkoteloon metallisella kierreliittimellä. Käytettäessä sisäänrakennetuilla antureilla (esim. PTC-vastukset) varustettuja moottoreita voi muuttajan tyypistä riippuen anturijohdoissa esiintyä häiriöjännitteitä. Rajakierrosluku, ks. taulukko "Rajakierrosluvut", s. 9. UL-hyväksyttyjä laitteita ei saa käyttää USA:ssa taajuusmuuttajien kanssa ilman asianmukaisen testauslaitoksen suorittamaa testausta. 6 Käyttöönotto Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Pyörivien osien aiheuttama vaara! Laitteen saa ottaa käyttöön vain, kun: tuuletinkotelo ja kansi on asennettu. putket on liitetty paineistukkaan, imuistukkaan ja käyttönesteliitäntään. putkien ja liitosten lujuus ja tiiviys on tarkistettu. VARO Liukurengastiiviste tuhoutuu jo sekunneissa, jos laite käy kuivana. Laitetta EI SAA käynnistää, ennen kuin se on täytetty käyttönesteellä! 6.1 Laitteen valmistelut VARO Jos painepuolelta poistuvat kaasut/höyryt johdetaan eteenpäin, täytyy huolehtia, että maks. ulostulopaine ei ylity! Ks. kohta "Paineet", s. 10 alkaen. HUOMIO Imuistukan kautta imetty suurin sallittu vesimäärä: ks. taulukko "Imuistukan kautta imetty suurin sallittu vesimäärä", s. 12. Gardner Denver Deutschland GmbH 19 /

20 Käyttöönotto Kun paineputkeen on asennettu sulkulaite: varmista, että sulkulaite on AUKI laitteen käydessä. Mittaa moottorin eristysresistanssi. Jos resistanssi on 1 kω / V nimellisjännite, käämitys on kuivattava. Tarkasta putki-/letkuliitäntöjen tiiviys. 6.3 Käyttönesteen itseimulla varustetun laitteen käyttöönotto Käyttönesteen täyttäminen Käyttönesteen itseimulla varustetut laitteet täytetään käyttönesteellä ennen asennusta (Käyttönesteen täyttäminen, s.15). Käyttöönoton muut vaiheet ovat samat kuin käytön aikana. 6.2 Käyttönesteen syötöllä varustetun laitteen käyttöönotto Käyttönesteen täyttäminen Kun käyttötapana on käyttö käyttönesteen syötöllä, täytä käyttönestettä laitteen työtilaan. Automaattinen ohjaus: Avaa ohivirtausputken sulkuventtiili (pos. 5, Kuva 8, s. 16) n. 20 s ajaksi. Ilman automaattista ohjausta: Avaa sulkuventtiili (pos. 5, Kuva 9, s. 16) n. 20 s ajaksi. Käyttönesteen esipaineen säätäminen 6.4 Pyörimissuunnan tarkastaminen Tarkista imu- ja paineistukan putki- /letkuliitännät. Laite ei saa käydä kuivana! Ks. kohdat "Käyttönesteen täyttäminen", s. 15 ja s. 20. Käynnistä laite hetkeksi ja pysäytä se heti. Akselille määrätty pyörimissuunta on merkitty nuolella (pos. 9, s. 3) pumpun pesään. Vertaa ennen laitteen pysähtymistä ulkotuulettimen todellista pyörimissuuntaa akselille määrättyyn pyörimissuuntaan. Vaihda tarvittaessa moottorin pyörimissuuntaa. Säädä esipaine p A käyttönesteen syöttöputkessa (pos. B, Kuva 13, s. 20) n. 1 bar suuremmaksi kuin imupaine p B imuputkessa (pos. A, Kuva 13, s. 20). B A p B = p A + 1 bar p B = p A psi A Imuputki B Käyttönesteen syöttöputki Kuva 13: Käyttönesteen virtaustilavuuden säätäminen: esipaineen säätäminen Käyttöönoton muut vaiheet ovat samat kuin käytön aikana B / 32 Gardner Denver Deutschland GmbH

21 Käyttö 7 Käyttö Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Pyörivien osien aiheuttama vaara! Laitteen saa ottaa käyttöön vain, kun: tuuletinkotelo ja kansi on asennettu. putket on liitetty paineistukkaan, imuistukkaan ja käyttönesteliitäntään. putkien ja liitosten lujuus ja tiiviys on tarkistettu. VARO Liukurengastiiviste tuhoutuu jo sekunneissa, jos laite käy kuivana. Laitetta EI SAA käynnistää, ennen kuin se on täytetty käyttönesteellä! Laitteen kuumien pintojen ja kuumien väliaineiden aiheuttama palovammojen vaara! Älä kosketa pintaa käytön aikana! Anna jäähtyä käytöstäpoiston jälkeen! HUOMIO Imuistukan kautta imetty suurin sallittu vesimäärä: ks. taulukko "Imuistukan kautta imetty suurin sallittu vesimäärä", s Käyttö käyttönesteen syötöllä, automaattinen ohjaus Laitteen käynnistys Kytke virransyöttö. Laite alkaa imeä siirrettäviä kaasuja/höyryjä. Magneettiventtiili (pos. 4, Kuva 8, s. 16) avautuu ja käyttöneste syötetään sisään. Laitteen kytkeminen pois toiminnasta: Katkaise virransyöttö. Laite keskeyttää kaasujen/höyryjen imun. Magneettiventtiili (pos. 4, Kuva 8, s. 16) sulkeutuu ja käyttönesteen syöttö keskeytyy. Käyttönesteen virtaustilavuuden säätöventtiilin (pos. 3, Kuva 8, s. 16) kohdalla pätee: Käyttökatkoksen aikana venttiilin säätö (ts. venttiilin asento tai venttiilin avoin poikkipinta) ei muutu. 7.2 Käyttö käyttönesteen syötöllä, ilman automaattista ohjausta Laitteen käynnistys Avaa sulkuventtiili (pos. 4, Kuva 9, s. 16) käsin. Käyttöneste syötetään sisään. Kytke virransyöttö. Laite alkaa imeä siirrettäviä kaasuja/höyryjä. Laitteen kytkeminen pois toiminnasta: Katkaise virransyöttö. Laite keskeyttää kaasujen/höyryjen imun. Sulje sulkuventtiili (pos. 4, Kuva 9, s. 16) käsin. Käyttönesteen syöttö keskeytyy. Käyttönesteen virtaustilavuuden säätöventtiilin (pos. 3, Kuva 9, s. 16) kohdalla pätee: Käyttökatkoksen aikana venttiilin säätö (ts. venttiilin asento tai venttiilin avoin poikkipinta) ei muutu. Gardner Denver Deutschland GmbH 21 /

22 Käyttö 7.3 Käyttö käyttönesteen itseimulla Kytkettäessä laite toimintaan täytyy imuputkessa (pos. 8, Kuva 10, s. 17) olla tyhjiö, joka on vähintään 900 mbar abs. Kytkettäessä laite toimintaan täytyy syöttöputken (pos. 7, Kuva 10, s. 17) tai nestesäiliön (pos 9, Kuva 10, s. 17) nesteen pinnankorkeuden olla laitteen käyttönesteliitännän (pos. a, Kuva 10, s. 17) korkeudella. Käytön aikana nesteen pinnankorkeus nestesäiliössä (pos. 9, Kuva 10, s. 17) ei saa laskea enempää kuin n. 1 m käyttönesteliittymän alapuolelle (pos. b, Kuva 10, s. 17). 7.4 Käyttönesteen virtaustilavuuden tarkastaminen ja korjaaminen Virtausmittarilla (pos. 2, Kuva 8, s. 16, tai pos. 2, Kuva 9, s. 16) TAI Mittaamalla paineistukasta poistuvan käyttönesteen tilavuus aikayksikköä kohti mitta-astialla (Kuva 14, s. 22) C B Laitteen käynnistys: Kytke virransyöttö. Laite alkaa imeä käyttönestettä ja siirrettäviä kaasuja/höyryjä. Laitteen kytkeminen pois toiminnasta: Katkaise virransyöttö. Laite keskeyttää käyttönesteen ja siirrettävien kaasujen/höyryjen imun B15 B Käyttönesteen syöttöputki C Paineputki Kuva 14: Käyttönesteen virtaustilavuuden säätäminen: tilavuuden mittaaminen mittaastialla Käyttönesteen virtaustilavuuden korjaaminen käyttönesteen syötöllä Korjaa käyttönesteen virtaustilavuus säätöventtiilin (pos. 3, Kuva 8, s. 16, tai pos. 3, Kuva 9, s. 16) avulla. Ks. taulukko "Käyttönesteen mitoitusvirtaustilavuus", s. 11. Käyttönesteen itseimulla käyttönesteen virtaustilavuuden kohdalla pätevät seuraavat seikat: Mitä korkeampi imupaine sitä pienempi käyttönesteen virtaustilavuus. Mitä matalampi imupaine sitä suurempi käyttönesteen virtaustilavuus / 32 Gardner Denver Deutschland GmbH

23 Käytöstäpoisto ja pidempi seisokki 8 Käytöstäpoisto ja pidempi seisokki Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! 8.1 Tyhjentäminen VAARA Sähkön aiheuttama vaara! Nämä seuraavat toimenpiteet on suoritettava ennen töiden aloittamista laitteen tai järjestelmän parissa: Katkaise jännitteensyöttö. Varmista, että uudelleenkäynnistys ei ole mahdollista. Varmista, että jännitettä ei ole. Maadoita ja oikosulje. Peitä viereiset, jännitteiset osat tai estä muulla tavalla niiden koskettaminen. Katkaise virransyöttö. Suorita edellä mainitut turvallisuustoimenpiteet ennen työskentelyä laitteen tai järjestelmän parissa. Aseta sopiva keräysastia kannen alle. Avaa kaikkien tyhjennysaukkojen (pos. 4, s. 3) kierretulpat. Anna nesteen virrata pois. Pyöritä sillä aikaa akselia ajoittain pyörimissuuntaansa (Kuva 15, s. 23). 2BV2 : Ruuvaa riittävän pitkävartinen M8-ruuvi akselin päähän ulkotuulettimen puolelle. Pyöritä akselia ruuviavaimella käsin. 2BV5 : Irrota tuuletinkotelo. Pyöritä ulkotuuletinta käsin. Poista tarvittaessa jalkojen kiinnikkeet ja kallista laitetta 45 kannen yli. Jatka toimenpiteitä, kunnes nestettä ei enää valu ulos. Sulje kaikkien tyhjennysaukkojen (pos. 4, s. 3) kierretulpat. Kiristysmomentti: Nm. 2BV2 Poista ruuvi akselin päästä ulkotuulettimen puolelta. 2BV5 Asenna tuuletinkotelo. Asenna kiinnikkeet jalkoihin. 2BV2... 2BV5... Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Ennen töiden aloittamista laitteen tai järjestelmän parissa: Keskeytä käyttönesteen syöttö. Ilmasta putket ja laite (poista paine). Laitteen kuumien pintojen ja kuumien väliaineiden aiheuttama palovammojen vaara! Älä kosketa pintaa käytön aikana! Anna jäähtyä käytöstäpoiston jälkeen! Palavien, syövyttävien tai myrkyllisten aineiden aiheuttama vaara! Ympäristön ja henkilöiden suojaamiseksi: Vaarallisten aineiden kanssa kosketuksiin joutuneet laitteet on huuhdeltava ennen avaamista, niiden yhä käydessä. Kuva 15: Akselin pyörittäminen B16 Gardner Denver Deutschland GmbH 23 /

24 Käytöstäpoisto ja pidempi seisokki 8.2 Valmistelut pidempää seisokkia varten Toimenpiteet ennen pidempää seisokkia (vähintään n. 4 viikkoa) tai jäätymisen uhatessa: Valurautamalli: Tyhjennä laite luvussa 8.1, "Tyhjentäminen", s. 23, kuvatulla tavalla. Irrota putki/letku imu- tai paineistukasta. Kaada avoimeen imu- tai paineistukkaan säilöntäainetta (ruosteenestoöljyä, esim. Mobilarma 247, valmistaja Mobil Oil). Täyttömäärä: 2BV2 : ½ litraa 2BV5 : 1 litra Sulje imu- ja paineistukka sekä käyttönesteliitäntä tai asenna takaisin poistetut putket/letkut. Kytke laite lyhyesti toimintaan ja pois toiminnasta, jolloin säilöntäaine levittäytyy siihen. Varastoinnissa on kaksi mahdollisuutta: laite pysyy liitettynä järjestelmään tai laite irrotetaan varastointia varten. Mallit ruostumattomasta teräksestä ja pronssista: Tyhjennä laite luvussa 8.1, "Tyhjentäminen", s. 23, kuvatulla tavalla. Varastoinnissa on kaksi mahdollisuutta: laite pysyy liitettynä järjestelmään TAI laite irrotetaan varastointia varten. 8.3 Varastointiolosuhteet Tämä luku koskee: uusia laitteita laitteita, jotka on valmisteltu pidempää seisokkia varten luvussa 8.2, "Valmistelut pidempää seisokkia varten", s. 24, kuvatulla tavalla Jotta vältetään seisokin aiheuttamat vauriot, ympäristön on oltava: kuiva pölytön tärinätön (tärinänopeuden tehollinen arvo v eff 2,8 mm/s) Ympäristön lämpötila: maks. +40 C. VARO Korkeiden lämpötilojen aiheuttama esinevahinkojen vaara! Jos ympäristön lämpötila varastoitaessa on yli 40 C, käämitys voi vaurioitua ja rasvavaihtoväli lyhentyä. 8.4 Käyttöönotto pidemmän seisokin jälkeen VARO Pitkän varastoinnin jälkeisen vierintälaakereiden puutteellisen voitelun aiheuttama esinevahinkojen vaara! Jos laitetta varastoidaan yli 2 vuotta, vierintälaakerit täytyy voidella uudelleen (ks. Vierintälaakereiden rasvaaminen tai vaihtaminen, s. 27). Päästä säilöntäaine pois (luku 8.1, "Tyhjentäminen", s. 23). Laitetta ei tarvitse puhdistaa tämän jälkeen. Hävitä säilöntäaine valmistajan ohjeiden mukaan. Mikäli juoksupyörä on lukkiutunut: Kalkin poistaminen laitteesta tai Vapauta akseli pyörittämällä (luku 9.1 "Huolto", s. 26). Uudet laitteet, jatka luvusta 5 "Asennus", s. 14. Laitteet pidemmän seisokin jälkeen, jatka luvusta 6 "Käyttöönotto", s / 32 Gardner Denver Deutschland GmbH

25 Kunnossapito 9 Kunnossapito Koneen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Oletko lukenut turvallisuusohjeet luvusta 1, "Turvallisuus", s. 2 jne.? Muussa tapauksessa et saa työskennellä koneen parissa! Laitteen epäasiallinen käsittely voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja! Kaikki laitteen kunnossapitotyöt täytyy antaa huoltohenkilöstön tehtäväksi! Käyttäjä saa tehdä laitteen kunnossapitotöitä itse vain silloin, kun kyseinen kunnossapito-ohje on saatavilla! Kysy neuvoa huoltohenkilöstöltä! VAARA Sähkön aiheuttama vaara! Nämä seuraavat toimenpiteet on suoritettava ennen töiden aloittamista laitteen tai järjestelmän parissa: Katkaise jännitteensyöttö. Varmista, että uudelleenkäynnistys ei ole mahdollista. Varmista, että jännitettä ei ole. Maadoita ja oikosulje. Peitä viereiset, jännitteiset osat tai estä muulla tavalla niiden koskettaminen. Laitteen kuumien pintojen ja kuumien väliaineiden aiheuttama palovammojen vaara! Anna jäähtyä käytöstäpoiston jälkeen! Laitteen pyörivän juoksupyörän aiheuttama vaara! Kannen irrottaminen on kiellettyä! Osien kaatumisen tai putoamisen aiheuttama loukkaantumisvaara! Kun kiinnikkeet on irrotettu, monet osat ovat kiinni vain keskiöstään, sovitteestaan tai eivät ole lainkaan kiinni, joten ne voiva pudota. Irrota ja asenna osat riittävän varovasti. Palavien, syövyttävien tai myrkyllisten aineiden aiheuttama vaara! Huuhtele vaarallisten aineiden kanssa kosketuksiin joutuneet laitteet ennen avaamista, niiden yhä käydessä. Yli- ja alipaineen aiheuttama vaara! Väliaineiden vuodon aiheuttama vaara! Ennen töiden aloittamista laitteen tai järjestelmän parissa: Keskeytä käyttönesteen syöttö. Ilmasta putket ja laite (poista paine). Gardner Denver Deutschland GmbH 25 /

26 Kunnossapito 9.1 Huolto Väli Kuukausittain Kuukausittain Riippuen ympäröivän ilman likahiukkaspitoisuudesta Riippuen käyttönesteen likahiukkaspitoisuudesta Huoltotoimenpide Tarkista, että putket ja kierreliittimet ovat tiiviitä ja kunnolla paikoillaan. Tiivistä ja kiristä tarvittaessa. Tarkista, että liitäntäkotelon kansi ja kaapelien läpivientiaukot ovat tiiviitä. Tiivistä tarvittaessa. Tuuletinkotelon, ulkotuulettimen ja moottorin jäähdytysripojen likaisuuden tarkistus ja puhdistus tarvittaessa Turvatoimet paineilman käyttöä varten: Pue henkilökohtaiset suojavarusteet (käsineet ja suojalasit). Varmista ympäristö. Poista ympäriinsä lojuvat esineet. Puhdista tuuletinkotelo, ulkotuuletin ja jäähdytysrivat paineilmalla. Asenna syöttöputkeen erotin, suodatin tai sihti. Pumpun pesän huuhteleminen Poista laite käytöstä. Irrota putket/letkut. Aseta sopiva keräysastia kannen alle. Avaa kaikkien tyhjennysaukkojen (pos. 4, s. 3) kierretulpat. Asenna paineistukkaan letku ja vie se keräysastiaan. Asenna käyttönesteliitäntään letku huuhtelunestettä varten. Käytä huuhtelunesteenä vaaratonta ja puhdasta ainetta (vettä). Ota laite käyttöön ja syötä huuhtelunestettä jatkuvasti. - Epäpuhtaudet huuhtoutuvat pois pumpun pesästä huuhtelunesteen mukana. - Jatka, kunnes huuhtelunesteessä ei ole enää likaa. Poista laite käytöstä. Irrota letkut paineistukasta ja käyttönesteliitännästä ja liitä laite takaisin järjestelmän putkiin. Sulje kaikkien tyhjennysaukkojen (pos. 4, s. 3) kierretulpat. Kiristysmomentti: Nm / 32 Gardner Denver Deutschland GmbH

27 Kunnossapito Väli Riippuen käyttönesteen kalkkipitoisuudesta (kalkkipitoisuus > 15 dh) 2,5 vuoden tai käyttötunnin välein Huoltotoimenpide Pehmennä käyttöneste. Kalkin poistaminen laitteesta (kolmen kuukauden välein) Pue henkilökohtaiset suojavarusteet (käsineet ja suojalasit). Poista laite käytöstä. Tyhjennä laite (ks. luku 8.1, "Tyhjentäminen", s. 23). Irrota putket/letkut. Kaada laitteeseen kalkinpoistonestettä jostain liitäntäaukosta. Käytä kalkinpoistonesteenä 10-prosenttista etikkahappoa tai muuta yleistä kalkinpoistoainetta. Anna kalkinpoistonesteen vaikuttaa vähintään 30 minuuttia. Pyöritä sillä aikaa akselia ajoittain pyörimissuuntaansa (Kuva 15, s. 23). 2BV2 : Ruuvaa riittävän pitkävartinen M8-ruuvi akselin päähän ulkotuulettimen puolelle. Pyöritä akselia ruuviavaimella käsin. Poista ruuvi. 2BV5 : Irrota tuuletinkotelo. Pyöritä ulkotuuletinta käsin. Asenna tuuletinkotelo. Tyhjennä kalkinpoistoneste laitteesta (ks. luku 8.1, "Tyhjentäminen", s. 23). Pumpun pesän huuhteleminen (ks. s. 26). Asenna putket/letkut. Ota laite käyttöön (ks. luku 6, "Käyttöönotto", s. 19). Hävitä kalkinpoistonestekalkin poistaminen laitteesta voimassa olevien asiamukaisten määräysten mukaan. Vierintälaakereiden rasvaaminen tai vaihtaminen Puhdista avoimet vierintälaakerit ja niiden viereiset tilat vanhasta rasvasta ja liasta. Täytä n. 50 % vierintälaakereiden vapaasta tilasta ja n. 65 % niiden viereisten tilojen tilavuudesta rasvalla. Rasvan laatu: UNIREX N3 (valmistaja ESSO) Vaihtoehtoinen rasva DIN K3N mukaan Vaihda suljetut vierintälaakerit, mutta älä rasvaa niiden viereisiä tiloja. On suositeltavaa tarkistaa, ovatko liukurengastiiviste, V-rengas sekä venttiililaatta kuluneet, ja vaihtaa ne tarvittaessa. Aikamäärät ovat voimassa vain, kun käytetään UNIREX N3-rasvaa. Vältä eri rasvatyyppien sekoittamista. Gardner Denver Deutschland GmbH 27 /

28 Kunnossapito 9.2 Viankorjaus Häiriö Syy Korjaaminen Suorittaja Moottori ei käynnisty. Sähköasentaja Käyttäjä Virrankatkaisija laukeaa käynnistyksen jälkeen. Ottoteho liian suuri. Juoksupyörä on lukkiutunut. Vieraita esineitä laitteessa. Juoksupyörä vaurioitunut. Moottorin laakeri vaurioitunut. Oikosulku käämityksessä. Moottori ylikuormittunut. Tarkista, onko sulakkeissa, liittimissä tai johdoissa katkoja. Korjaa keskeytys. Vapauta akseli pyörittämällä: 2BV2 : 2BV5 : Ruuvaa riittävän pitkävartinen M8- ruuvi akselin päähän ulkotuulettimen puolelle. Pyöritä akselia ruuviavaimella käsin. Poista ruuvi. Ks. "Kalkin poistaminen laitteesta", s. 27. Ks. "Pumpun pesän huuhteleminen", s. 26. Tarkista ja korjaa juoksupyörän välys. Poista vieraat esineet. Tarkista laitteen toimintakelpoisuus. Vaihda juoksupyörä. Vaihda moottorin laakeri. Tarkista käämitys. Käyttö käyttönesteen syötöllä: Tarkista käyttönesteen virtaustilavuus ja vähennä tarvittaessa (ks. luku 7.4 "Käyttönesteen virtaustilavuuden tarkastaminen ja korjaaminen", s. 22). Keskeytys virransyötössä. Sähköasentaja Käyttäjä Käyttäjä Irrota tuuletinkotelo. Pyöritä ulkotuuletinta käsin. Asenna tuuletinkotelo. Käyttäjä Huoltohenkilöstö Huoltohenkilöstö Huoltohenkilöstö Huoltohenkilöstö Paineistukan Pienennä vastapainetta. Käyttäjä vastapaine liian korkea. Mukana Vähennä mukana siirretyn nesteen määrää. Käyttäjä siirretyn nesteen määrä liian suuri. Juoksupyörä on Ks. "Juoksupyörä on lukkiutunut", s. 28. lukkiutunut. Kalkkeutumia Ks. "Kalkin poistaminen laitteesta", s. 27. Käyttäjä tai kerrostumia. Ks. "Pumpun pesän huuhteleminen", s. 26. Käyttäjä Käyttönestettä ei ole. Järjestelmässä on suuria vuotoja. Pyörimissuunta on väärä. Käyttö käyttönesteen syötöllä: Käyttäjä Tarkista ja korjaa käyttönesteen virtaustilavuus. (Ks. luku 7.4, "Käyttönesteen virtaustilavuuden tarkastaminen ja korjaaminen", s. 22.) Käyttö käyttönesteen itseimulla: Ks. 7.3, "Käyttö käyttönesteen itseimulla", s. 22. Puhdista käyttönesteletku. Suurenna käyttönesteletkun halkaisijaa. Tiivistä järjestelmä. Käyttäjä Muuta pyörimissuuntaa vaihtamalla kaksi liitosjohtoa keskenään. Laite ei muodosta tyhjiötä. Sähköasentaja / 32 Gardner Denver Deutschland GmbH
