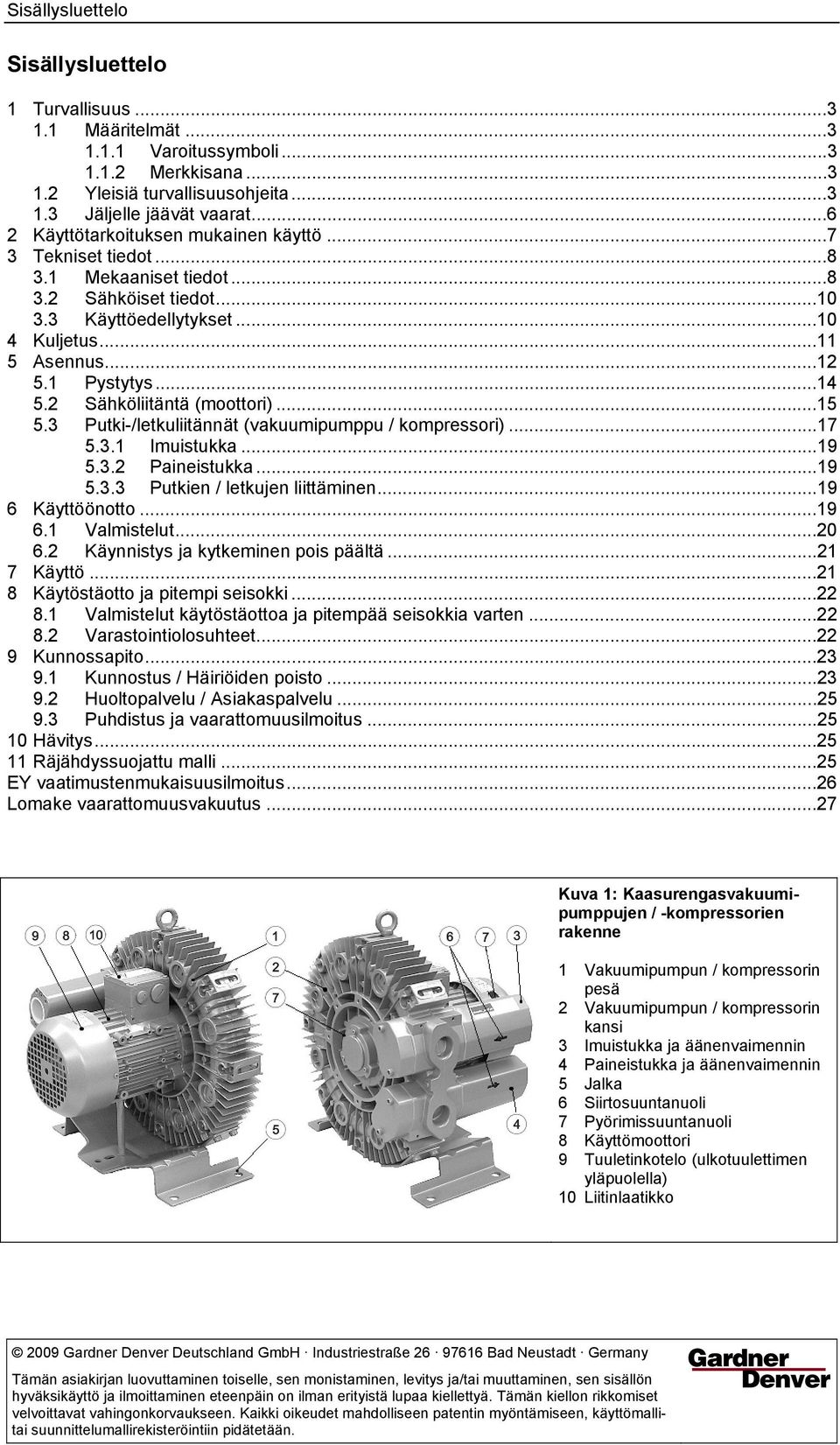

Alkuperäinen käyttöohje G-BH7 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH7 6. G-Serie G-Series. Seitenkanal Side Channel

Koko: px
Aloita esitys sivulta:

Download "Alkuperäinen käyttöohje G-BH7 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH7 6. G-Serie G-Series. Seitenkanal Side Channel"

Transkriptio

1 Painos: Käyttö- ja huolto-ohjeet Suomi Alkuperäinen käyttöohje G-BH7 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH7 6 G-Serie G-Series Seitenkanal Side Channel

2 Sisällysluettelo Sisällysluettelo 1 Turvallisuus Määritelmät Varoitussymboli Merkkisana Yleisiä turvallisuusohjeita Jäljelle jäävät vaarat Käyttötarkoituksen mukainen käyttö Tekniset tiedot Mekaaniset tiedot Sähköiset tiedot Käyttöedellytykset Kuljetus Asennus Pystytys Sähköliitäntä (moottori) Putki-/letkuliitännät (vakuumipumppu / kompressori) Imuistukka Paineistukka Putkien / letkujen liittäminen Käyttöönotto Valmistelut Käynnistys ja kytkeminen pois päältä Käyttö Käytöstäotto ja pitempi seisokki Valmistelut käytöstäottoa ja pitempää seisokkia varten Varastointiolosuhteet Kunnossapito Kunnostus / Häiriöiden poisto Huoltopalvelu / Asiakaspalvelu Puhdistus ja vaarattomuusilmoitus Hävitys Räjähdyssuojattu malli...25 EY vaatimustenmukaisuusilmoitus...26 Lomake vaarattomuusvakuutus...27 Kuva 1: Kaasurengasvakuumipumppujen / -kompressorien rakenne 1 Vakuumipumpun / kompressorin pesä 2 Vakuumipumpun / kompressorin kansi 3 Imuistukka ja äänenvaimennin 4 Paineistukka ja äänenvaimennin 5 Jalka 6 Siirtosuuntanuoli 7 Pyörimissuuntanuoli 8 Käyttömoottori 9 Tuuletinkotelo (ulkotuulettimen yläpuolella) 10 Liitinlaatikko 2009 Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Germany Tämän asiakirjan luovuttaminen toiselle, sen monistaminen, levitys ja/tai muuttaminen, sen sisällön hyväksikäyttö ja ilmoittaminen eteenpäin on ilman erityistä lupaa kiellettyä. Tämän kiellon rikkomiset velvoittavat vahingonkorvaukseen. Kaikki oikeudet mahdolliseen patentin myöntämiseen, käyttömallitai suunnittelumallirekisteröintiin pidätetään.

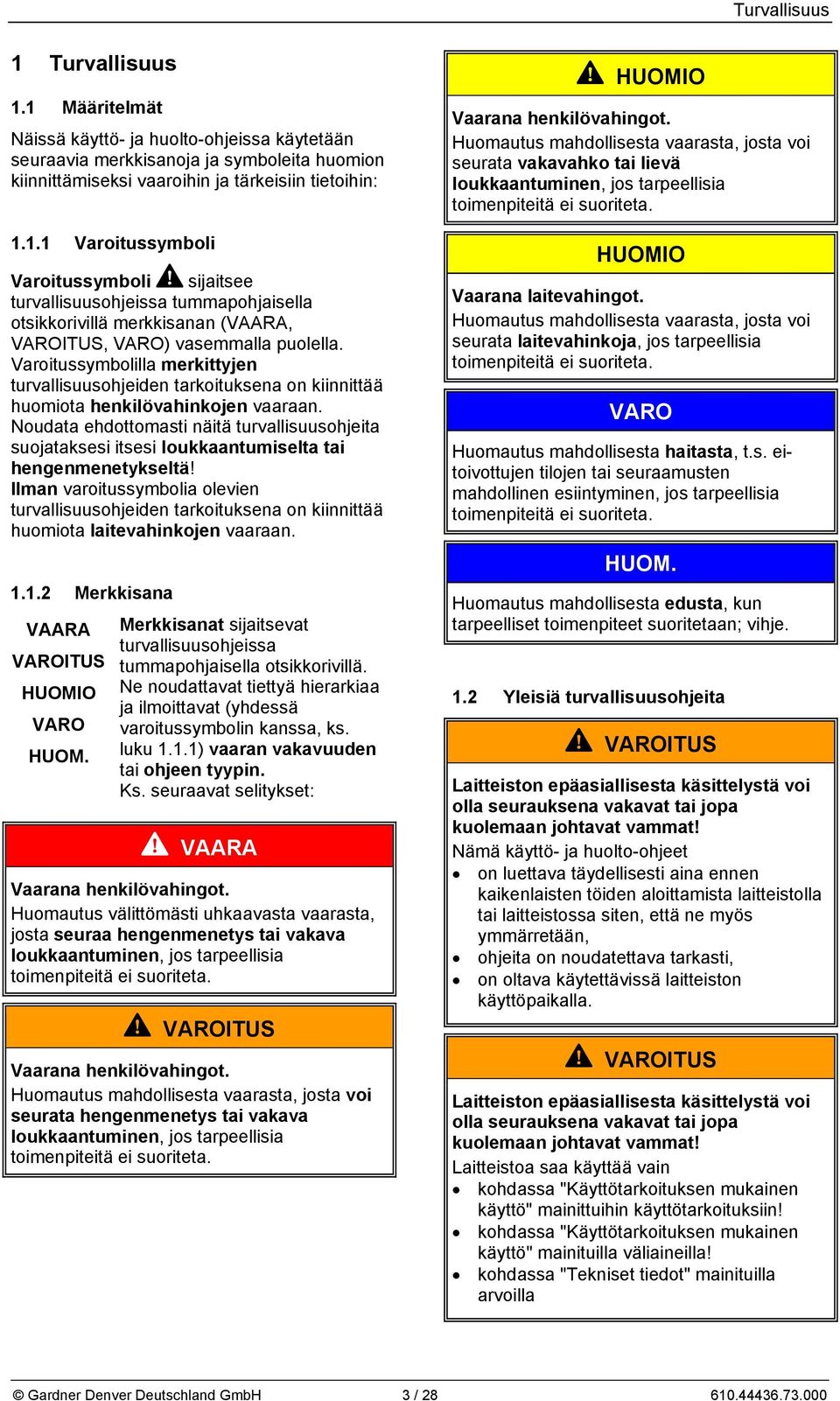

3 Turvallisuus 1 Turvallisuus 1.1 Määritelmät Näissä käyttö- ja huolto-ohjeissa käytetään seuraavia merkkisanoja ja symboleita huomion kiinnittämiseksi vaaroihin ja tärkeisiin tietoihin: Varoitussymboli Varoitussymboli sijaitsee turvallisuusohjeissa tummapohjaisella otsikkorivillä merkkisanan (,, VARO) vasemmalla puolella. Varoitussymbolilla merkittyjen turvallisuusohjeiden tarkoituksena on kiinnittää huomiota henkilövahinkojen vaaraan. Noudata ehdottomasti näitä turvallisuusohjeita suojataksesi itsesi loukkaantumiselta tai hengenmenetykseltä! llman varoitussymbolia olevien turvallisuusohjeiden tarkoituksena on kiinnittää huomiota laitevahinkojen vaaraan Merkkisana VARO HUOM. Merkkisanat sijaitsevat turvallisuusohjeissa tummapohjaisella otsikkorivillä. Ne noudattavat tiettyä hierarkiaa ja ilmoittavat (yhdessä varoitussymbolin kanssa, ks. luku 1.1.1) vaaran vakavuuden tai ohjeen tyypin. Ks. seuraavat selitykset: Vaarana henkilövahingot. Huomautus välittömästi uhkaavasta vaarasta, josta seuraa hengenmenetys tai vakava loukkaantuminen, jos tarpeellisia toimenpiteitä ei suoriteta. Vaarana henkilövahingot. Huomautus mahdollisesta vaarasta, josta voi seurata hengenmenetys tai vakava loukkaantuminen, jos tarpeellisia toimenpiteitä ei suoriteta. Vaarana henkilövahingot. Huomautus mahdollisesta vaarasta, josta voi seurata vakavahko tai lievä loukkaantuminen, jos tarpeellisia toimenpiteitä ei suoriteta. Vaarana laitevahingot. Huomautus mahdollisesta vaarasta, josta voi seurata laitevahinkoja, jos tarpeellisia toimenpiteitä ei suoriteta. VARO Huomautus mahdollisesta haitasta, t.s. eitoivottujen tilojen tai seuraamusten mahdollinen esiintyminen, jos tarpeellisia toimenpiteitä ei suoriteta. HUOM. Huomautus mahdollisesta edusta, kun tarpeelliset toimenpiteet suoritetaan; vihje. 1.2 Yleisiä turvallisuusohjeita Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Nämä käyttö- ja huolto-ohjeet on luettava täydellisesti aina ennen kaikenlaisten töiden aloittamista laitteistolla tai laitteistossa siten, että ne myös ymmärretään, ohjeita on noudatettava tarkasti, on oltava käytettävissä laitteiston käyttöpaikalla. Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Laitteistoa saa käyttää vain kohdassa "Käyttötarkoituksen mukainen käyttö" mainittuihin käyttötarkoituksiin! kohdassa "Käyttötarkoituksen mukainen käyttö" mainituilla väliaineilla! kohdassa "Tekniset tiedot" mainituilla arvoilla Gardner Denver Deutschland GmbH 3 /

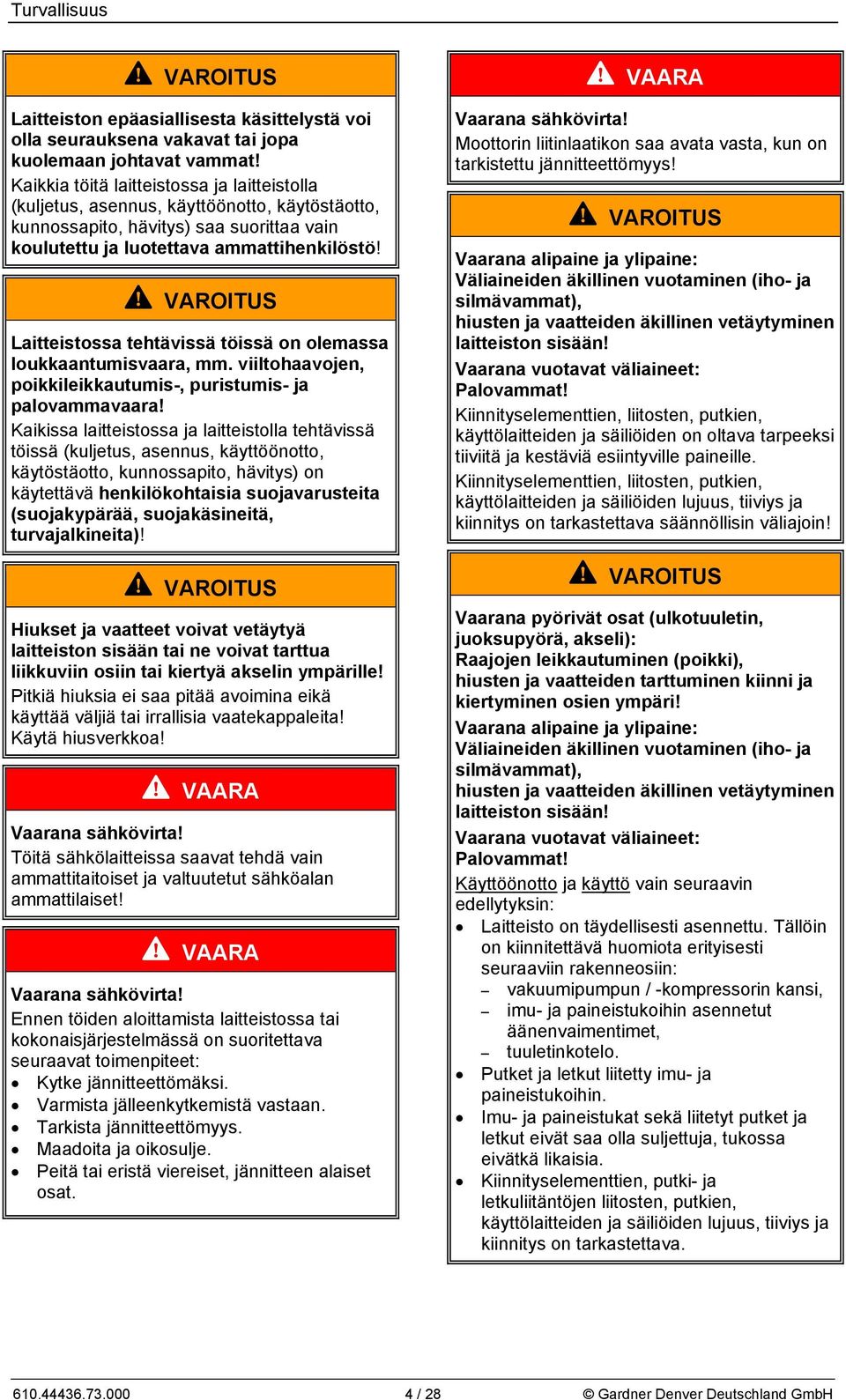

4 Turvallisuus Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Kaikkia töitä laitteistossa ja laitteistolla (kuljetus, asennus, käyttöönotto, käytöstäotto, kunnossapito, hävitys) saa suorittaa vain koulutettu ja luotettava ammattihenkilöstö! Laitteistossa tehtävissä töissä on olemassa loukkaantumisvaara, mm. viiltohaavojen, poikkileikkautumis-, puristumis- ja palovammavaara! Kaikissa laitteistossa ja laitteistolla tehtävissä töissä (kuljetus, asennus, käyttöönotto, käytöstäotto, kunnossapito, hävitys) on käytettävä henkilökohtaisia suojavarusteita (suojakypärää, suojakäsineitä, turvajalkineita)! Hiukset ja vaatteet voivat vetäytyä laitteiston sisään tai ne voivat tarttua liikkuviin osiin tai kiertyä akselin ympärille! Pitkiä hiuksia ei saa pitää avoimina eikä käyttää väljiä tai irrallisia vaatekappaleita! Käytä hiusverkkoa! Vaarana sähkövirta! Töitä sähkölaitteissa saavat tehdä vain ammattitaitoiset ja valtuutetut sähköalan ammattilaiset! Vaarana sähkövirta! Ennen töiden aloittamista laitteistossa tai kokonaisjärjestelmässä on suoritettava seuraavat toimenpiteet: Kytke jännitteettömäksi. Varmista jälleenkytkemistä vastaan. Tarkista jännitteettömyys. Maadoita ja oikosulje. Peitä tai eristä viereiset, jännitteen alaiset osat. Vaarana sähkövirta! Moottorin liitinlaatikon saa avata vasta, kun on tarkistettu jännitteettömyys! Vaarana alipaine ja ylipaine: Väliaineiden äkillinen vuotaminen (iho- ja silmävammat), hiusten ja vaatteiden äkillinen vetäytyminen laitteiston sisään! Vaarana vuotavat väliaineet: Palovammat! Kiinnityselementtien, liitosten, putkien, käyttölaitteiden ja säiliöiden on oltava tarpeeksi tiiviitä ja kestäviä esiintyville paineille. Kiinnityselementtien, liitosten, putkien, käyttölaitteiden ja säiliöiden lujuus, tiiviys ja kiinnitys on tarkastettava säännöllisin väliajoin! Vaarana pyörivät osat (ulkotuuletin, juoksupyörä, akseli): Raajojen leikkautuminen (poikki), hiusten ja vaatteiden tarttuminen kiinni ja kiertyminen osien ympäri! Vaarana alipaine ja ylipaine: Väliaineiden äkillinen vuotaminen (iho- ja silmävammat), hiusten ja vaatteiden äkillinen vetäytyminen laitteiston sisään! Vaarana vuotavat väliaineet: Palovammat! Käyttöönotto ja käyttö vain seuraavin edellytyksin: Laitteisto on täydellisesti asennettu. Tällöin on kiinnitettävä huomiota erityisesti seuraaviin rakenneosiin: vakuumipumpun / -kompressorin kansi, imu- ja paineistukoihin asennetut äänenvaimentimet, tuuletinkotelo. Putket ja letkut liitetty imu- ja paineistukoihin. Imu- ja paineistukat sekä liitetyt putket ja letkut eivät saa olla suljettuja, tukossa eivätkä likaisia. Kiinnityselementtien, putki- ja letkuliitäntöjen liitosten, putkien, käyttölaitteiden ja säiliöiden lujuus, tiiviys ja kiinnitys on tarkastettava / 28 Gardner Denver Deutschland GmbH

5 Turvallisuus Vaarana pyörivät osat (ulkotuuletin, juoksupyörä, akseli): Raajojen leikkautuminen (poikki), hiusten ja vaatteiden tarttuminen kiinni ja kiertyminen osien ympäri! Vaarana alipaine ja ylipaine: Väliaineiden äkillinen vuotaminen (iho- ja silmävammat), hiusten ja vaatteiden äkillinen vetäytyminen laitteiston sisään! Vaarana vuotavat väliaineet: Palovammat! Ennen töiden aloittamista laitteistossa on suoritettava seuraavat toimenpiteet: Laitteisto on otettava pois käytöstä ja varmistettava uudelleenkytkemistä vastaan. Kokonaisjärjestelmän ohjaukseen ja laitteiston ohjauselementteihin on kiinnitettävä kilpi: "! Kunnossapitotyöt vakuumipumpussa / -kompressorissa! Ei saa kytkeä päälle!" Odotettava, kunnes laitteisto on pysähtynyt täydellisesti. Jälkikäyntiaika otettava huomioon! Laitteiston on annettava jäähtyä! Putket suljettava. Paine päästettävä pois. Varmistettava, että avatuissa putkissa ja säiliöissä ei ole enää ali- tai ylipainetta. Varmistettava, että väliaineita ei voi vuotaa. Vaarana palovammat laitteiston kuumalla pinnalla ja kuumista väliaineista! Laitteiston pintalämpötila voi olla jopa 160 C Peitä laitteisto soveltuvalla kosketussuojalla (esim. reikälevyllä tai ritilällä). Älä kosketa pintaa käytön aikana. Anna jäähtyä käytöstäoton jälkeen. Vaarana pyörivä juoksupyörä: Raajojen leikkautuminen (poikki)! Avoimista imu- ja paineistukoista voidaan päästä käsiksi pyörivään juoksupyörään! Ei saa tarttua laitteiston avoimiin liitäntöihin! Ei saa viedä mitään esineitä laitteiston aukkoihin! Vaarana pyörivä juoksupyörä: Raajojen leikkautuminen (poikki)! Avoimista imu- ja paineistukoista voidaan päästä käsiksi pyörivään juoksupyörään! Jos kaasu tulee ja poistuu vapaasti, t.s. jos kaasua imetään suoraan ilmakehästä tai siirretään suoraan ilmakehään ilman putkia, on otettava huomioon: Asenna laitteiston imu- ja paineistukkaan joko lisä-äänenvaimennin tai riittävän pitkä lisäputki, jotta juoksupyörään ei päästä käsiksi! Gardner Denver Deutschland GmbH 5 /

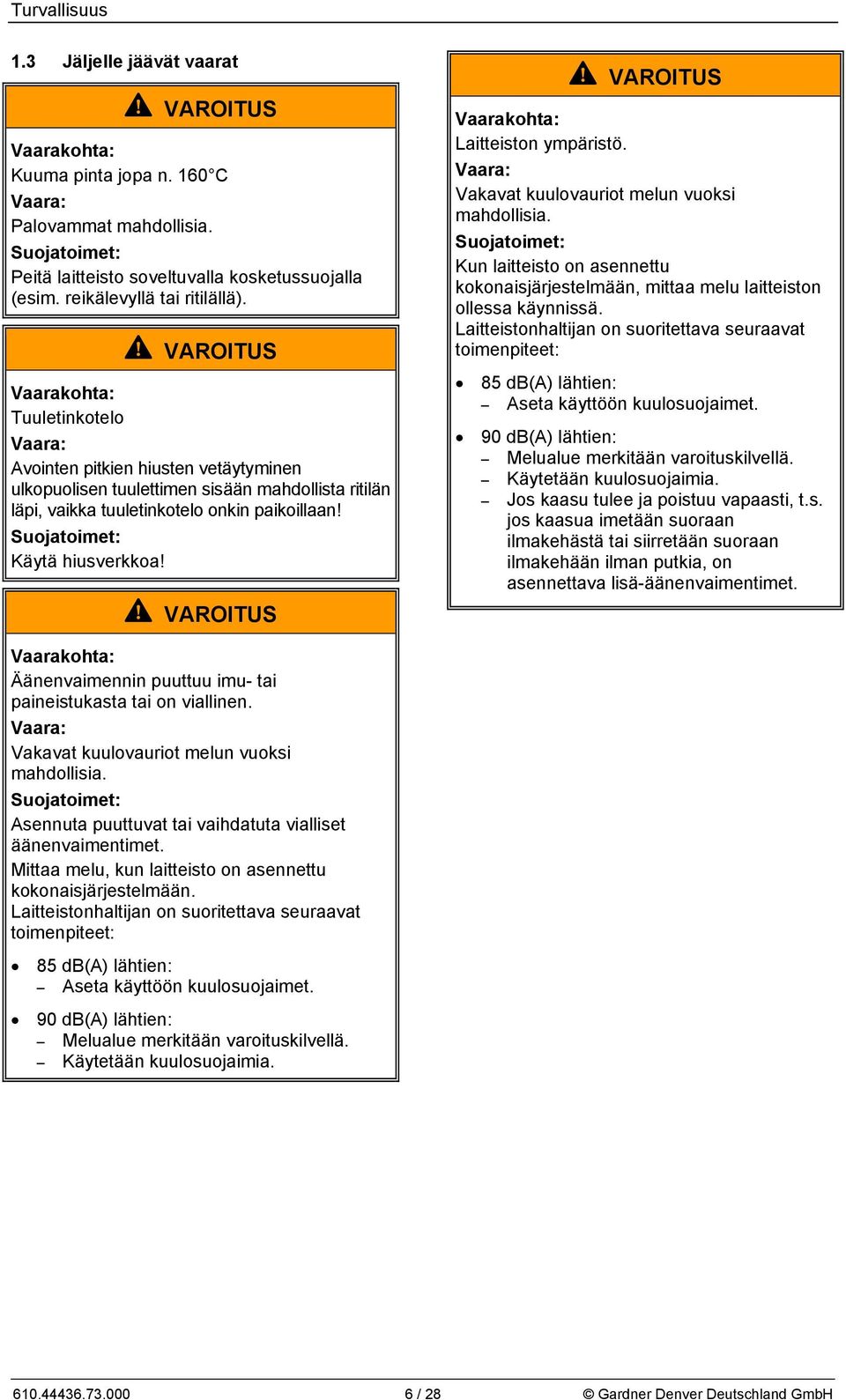

6 Turvallisuus 1.3 Jäljelle jäävät vaarat Vaarakohta: Kuuma pinta jopa n. 160 C Vaara: Palovammat mahdollisia. Suojatoimet: Peitä laitteisto soveltuvalla kosketussuojalla (esim. reikälevyllä tai ritilällä). Vaarakohta: Tuuletinkotelo Vaara: Avointen pitkien hiusten vetäytyminen ulkopuolisen tuulettimen sisään mahdollista ritilän läpi, vaikka tuuletinkotelo onkin paikoillaan! Suojatoimet: Käytä hiusverkkoa! Vaarakohta: Laitteiston ympäristö. Vaara: Vakavat kuulovauriot melun vuoksi mahdollisia. Suojatoimet: Kun laitteisto on asennettu kokonaisjärjestelmään, mittaa melu laitteiston ollessa käynnissä. Laitteistonhaltijan on suoritettava seuraavat toimenpiteet: 85 db(a) lähtien: Aseta käyttöön kuulosuojaimet. 90 db(a) lähtien: Melualue merkitään varoituskilvellä. Käytetään kuulosuojaimia. Jos kaasu tulee ja poistuu vapaasti, t.s. jos kaasua imetään suoraan ilmakehästä tai siirretään suoraan ilmakehään ilman putkia, on asennettava lisä-äänenvaimentimet. Vaarakohta: Äänenvaimennin puuttuu imu- tai paineistukasta tai on viallinen. Vaara: Vakavat kuulovauriot melun vuoksi mahdollisia. Suojatoimet: Asennuta puuttuvat tai vaihdatuta vialliset äänenvaimentimet. Mittaa melu, kun laitteisto on asennettu kokonaisjärjestelmään. Laitteistonhaltijan on suoritettava seuraavat toimenpiteet: 85 db(a) lähtien: Aseta käyttöön kuulosuojaimet. 90 db(a) lähtien: Melualue merkitään varoituskilvellä. Käytetään kuulosuojaimia / 28 Gardner Denver Deutschland GmbH

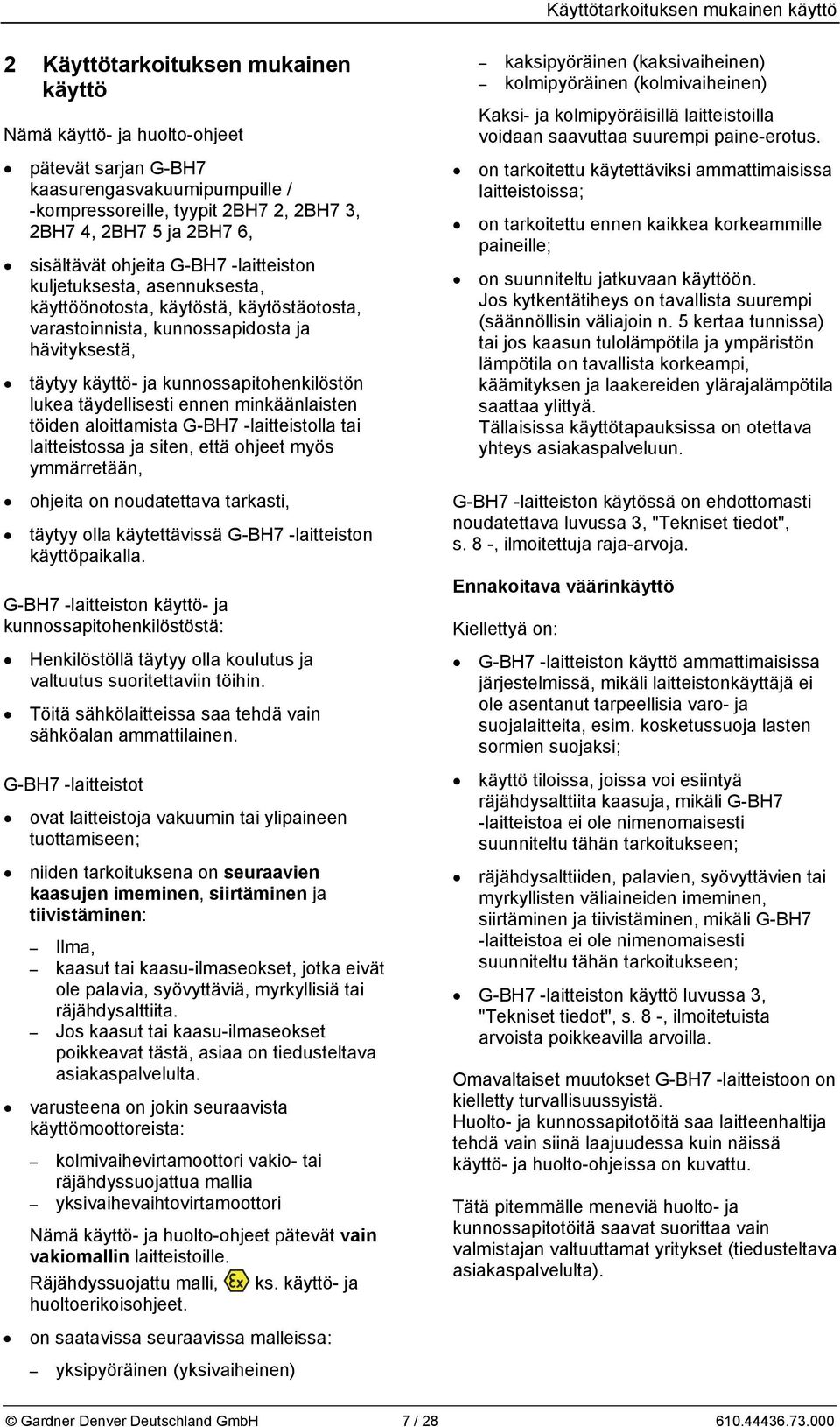

7 Käyttötarkoituksen mukainen käyttö 2 Käyttötarkoituksen mukainen käyttö Nämä käyttö- ja huolto-ohjeet pätevät sarjan G-BH7 kaasurengasvakuumipumpuille / -kompressoreille, tyypit 2BH7 2, 2BH7 3, 2BH7 4, 2BH7 5 ja 2BH7 6, sisältävät ohjeita G-BH7 -laitteiston kuljetuksesta, asennuksesta, käyttöönotosta, käytöstä, käytöstäotosta, varastoinnista, kunnossapidosta ja hävityksestä, täytyy käyttö- ja kunnossapitohenkilöstön lukea täydellisesti ennen minkäänlaisten töiden aloittamista G-BH7 -laitteistolla tai laitteistossa ja siten, että ohjeet myös ymmärretään, ohjeita on noudatettava tarkasti, täytyy olla käytettävissä G-BH7 -laitteiston käyttöpaikalla. G-BH7 -laitteiston käyttö- ja kunnossapitohenkilöstöstä: Henkilöstöllä täytyy olla koulutus ja valtuutus suoritettaviin töihin. Töitä sähkölaitteissa saa tehdä vain sähköalan ammattilainen. G-BH7 -laitteistot ovat laitteistoja vakuumin tai ylipaineen tuottamiseen; niiden tarkoituksena on seuraavien kaasujen imeminen, siirtäminen ja tiivistäminen: Ilma, kaasut tai kaasu-ilmaseokset, jotka eivät ole palavia, syövyttäviä, myrkyllisiä tai räjähdysalttiita. Jos kaasut tai kaasu-ilmaseokset poikkeavat tästä, asiaa on tiedusteltava asiakaspalvelulta. varusteena on jokin seuraavista käyttömoottoreista: kolmivaihevirtamoottori vakio- tai räjähdyssuojattua mallia yksivaihevaihtovirtamoottori Nämä käyttö- ja huolto-ohjeet pätevät vain vakiomallin laitteistoille. Räjähdyssuojattu malli, ks. käyttö- ja huoltoerikoisohjeet. on saatavissa seuraavissa malleissa: yksipyöräinen (yksivaiheinen) kaksipyöräinen (kaksivaiheinen) kolmipyöräinen (kolmivaiheinen) Kaksi- ja kolmipyöräisillä laitteistoilla voidaan saavuttaa suurempi paine-erotus. on tarkoitettu käytettäviksi ammattimaisissa laitteistoissa; on tarkoitettu ennen kaikkea korkeammille paineille; on suunniteltu jatkuvaan käyttöön. Jos kytkentätiheys on tavallista suurempi (säännöllisin väliajoin n. 5 kertaa tunnissa) tai jos kaasun tulolämpötila ja ympäristön lämpötila on tavallista korkeampi, käämityksen ja laakereiden ylärajalämpötila saattaa ylittyä. Tällaisissa käyttötapauksissa on otettava yhteys asiakaspalveluun. G-BH7 -laitteiston käytössä on ehdottomasti noudatettava luvussa 3, "Tekniset tiedot", s. 8 -, ilmoitettuja raja-arvoja. Ennakoitava väärinkäyttö Kiellettyä on: G-BH7 -laitteiston käyttö ammattimaisissa järjestelmissä, mikäli laitteistonkäyttäjä ei ole asentanut tarpeellisia varo- ja suojalaitteita, esim. kosketussuoja lasten sormien suojaksi; käyttö tiloissa, joissa voi esiintyä räjähdysalttiita kaasuja, mikäli G-BH7 -laitteistoa ei ole nimenomaisesti suunniteltu tähän tarkoitukseen; räjähdysalttiiden, palavien, syövyttävien tai myrkyllisten väliaineiden imeminen, siirtäminen ja tiivistäminen, mikäli G-BH7 -laitteistoa ei ole nimenomaisesti suunniteltu tähän tarkoitukseen; G-BH7 -laitteiston käyttö luvussa 3, "Tekniset tiedot", s. 8 -, ilmoitetuista arvoista poikkeavilla arvoilla. Omavaltaiset muutokset G-BH7 -laitteistoon on kielletty turvallisuussyistä. Huolto- ja kunnossapitotöitä saa laitteenhaltija tehdä vain siinä laajuudessa kuin näissä käyttö- ja huolto-ohjeissa on kuvattu. Tätä pitemmälle meneviä huolto- ja kunnossapitotöitä saavat suorittaa vain valmistajan valtuuttamat yritykset (tiedusteltava asiakaspalvelulta). Gardner Denver Deutschland GmbH 7 /

8 Tekniset tiedot 3 Tekniset tiedot 3.1 Mekaaniset tiedot Massa / Paino Yksipyöräinen malli Paino [kg] 2BH n. 16 2BH n. 16 2BH n. 17 2BH n. 23 2BH n. 26 2BH n. 29 2BH n. 32 2BH n. 35 Kaksipyöräinen malli Paino [kg] 2BH n. 24 2BH n. 28 2BH n. 30 2BH n. 33 2BH n. 39 2BH n. 40 2BH n. 51 2BH n. 48 2BH n. 65 Kolmipyöräinen malli Paino [kg] 2BH n. 94 Vähimmäisetäisyydet Vähimmäisetäisyys tuuletinkoteloon (jäähdytysilman imemiseksi) Vähimmäisetäisyys tuuletinkoteloon [mm] 2BH72 n. 34 2BH73 n. 34 2BH74 n. 52 2BH75 n. 52 2BH76 n. 53 Vähimmäisetäisyys vakuumipumpun / -kompressorin kanteen: Vähimmäisetäisyys vakuumipumpun / -kompressorin kannen otsapuoleen [mm] 30 Värähtely Seuraava taulukko sisältää tietoja suurimmasta sallitusta värähtelykuormituksesta. Värähtelyarvo Värähtelytaajuusalueet [Hz] < 6,3 6,3-63 > 63 Värähtelymatka S [mm] 0,16 S [tuumaa] 0,006 Värähtelynopeus V eff [mm/s] 4,5 V eff [ft/s] 0,015 Värähtelyn kiihtyminen a [m/s 2 ] 2,55 a [ft/s 2 ] 8,37 Äänitaso Äänenpaineentaso mittauspinnalla EN ISO 3744 mukaan, mitattuna 1 m:n etäisyydeltä käyttöpisteestä, kun kokonaispaine-erotus on noin 2/3 suurimmasta sallitusta kokonaispaine-erotuksesta ja putkijohdot on liitetty ilman vakuumin- tai paineenrajoitusventtiiliä, toleranssi ±3 db (A). Yksipyöräinen malli Äänen painetaso mittauspinnalla 1 m:n etäisyydellä L [db (A)] 50 Hz: 60 Hz: 2BH BH BH BH BH BH BH BH Kaksipyöräinen malli Äänen painetaso mittauspinnalla 1 m:n etäisyydellä L [db (A)] 50 Hz: 60 Hz: 2BH BH BH / 28 Gardner Denver Deutschland GmbH

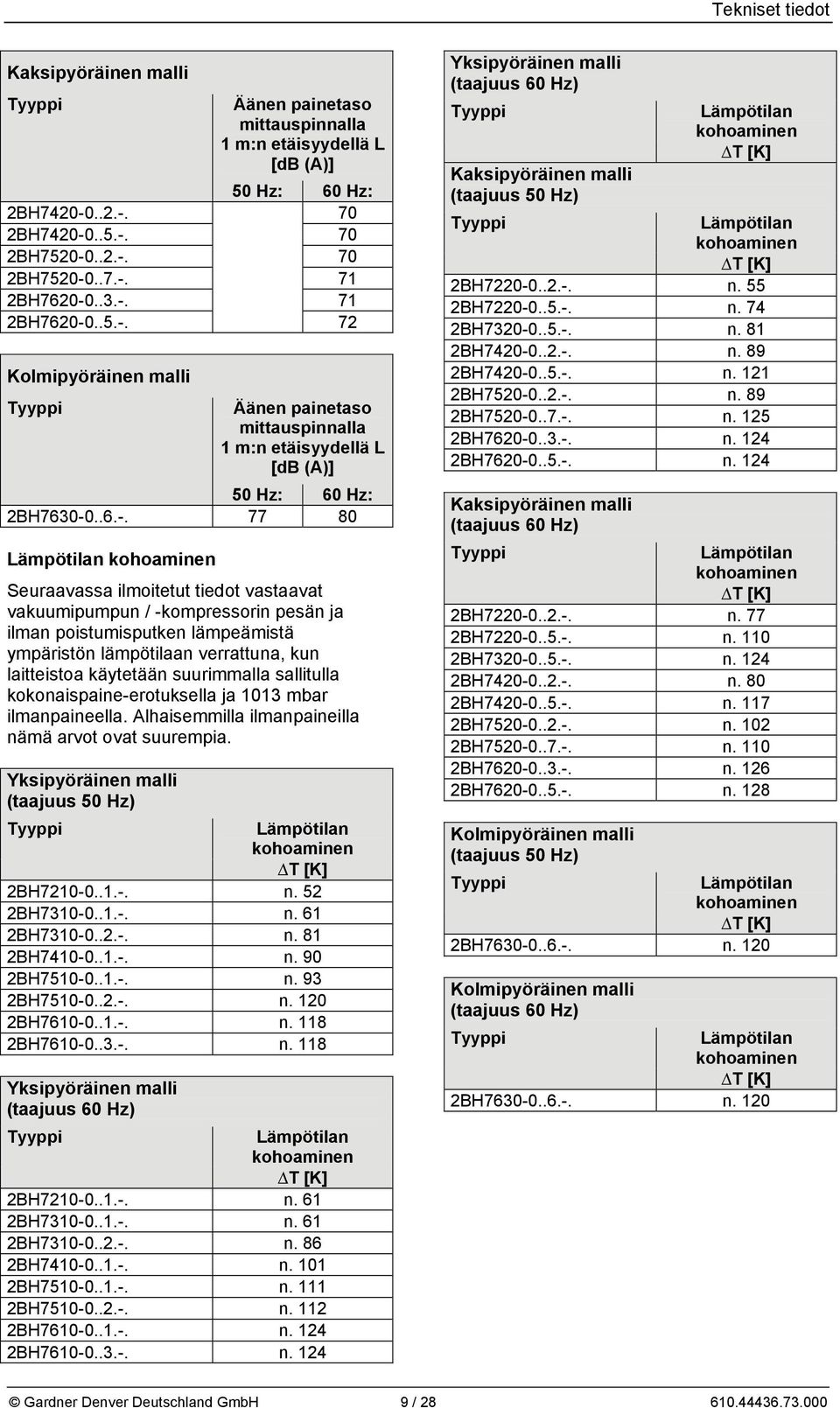

9 Tekniset tiedot Kaksipyöräinen malli Äänen painetaso mittauspinnalla 1 m:n etäisyydellä L [db (A)] 50 Hz: 60 Hz: 2BH BH BH BH BH BH Kolmipyöräinen malli Äänen painetaso mittauspinnalla 1 m:n etäisyydellä L [db (A)] 50 Hz: 60 Hz: 2BH Lämpötilan kohoaminen Seuraavassa ilmoitetut tiedot vastaavat vakuumipumpun / -kompressorin pesän ja ilman poistumisputken lämpeämistä ympäristön lämpötilaan verrattuna, kun laitteistoa käytetään suurimmalla sallitulla kokonaispaine-erotuksella ja 1013 mbar ilmanpaineella. Alhaisemmilla ilmanpaineilla nämä arvot ovat suurempia. Yksipyöräinen malli (taajuus 50 Hz) Lämpötilan kohoaminen T [K] 2BH n. 52 2BH n. 61 2BH n. 81 2BH n. 90 2BH n. 93 2BH n BH n BH n. 118 Yksipyöräinen malli (taajuus 60 Hz) Lämpötilan kohoaminen T [K] 2BH n. 61 2BH n. 61 2BH n. 86 2BH n BH n BH n BH n BH n. 124 Yksipyöräinen malli (taajuus 60 Hz) Kaksipyöräinen malli (taajuus 50 Hz) Lämpötilan kohoaminen T [K] Lämpötilan kohoaminen T [K] 2BH n. 55 2BH n. 74 2BH n. 81 2BH n. 89 2BH n BH n. 89 2BH n BH n BH n. 124 Kaksipyöräinen malli (taajuus 60 Hz) Lämpötilan kohoaminen T [K] 2BH n. 77 2BH n BH n BH n. 80 2BH n BH n BH n BH n BH n. 128 Kolmipyöräinen malli (taajuus 50 Hz) Lämpötilan kohoaminen T [K] 2BH n. 120 Kolmipyöräinen malli (taajuus 60 Hz) Lämpötilan kohoaminen T [K] 2BH n. 120 Gardner Denver Deutschland GmbH 9 /

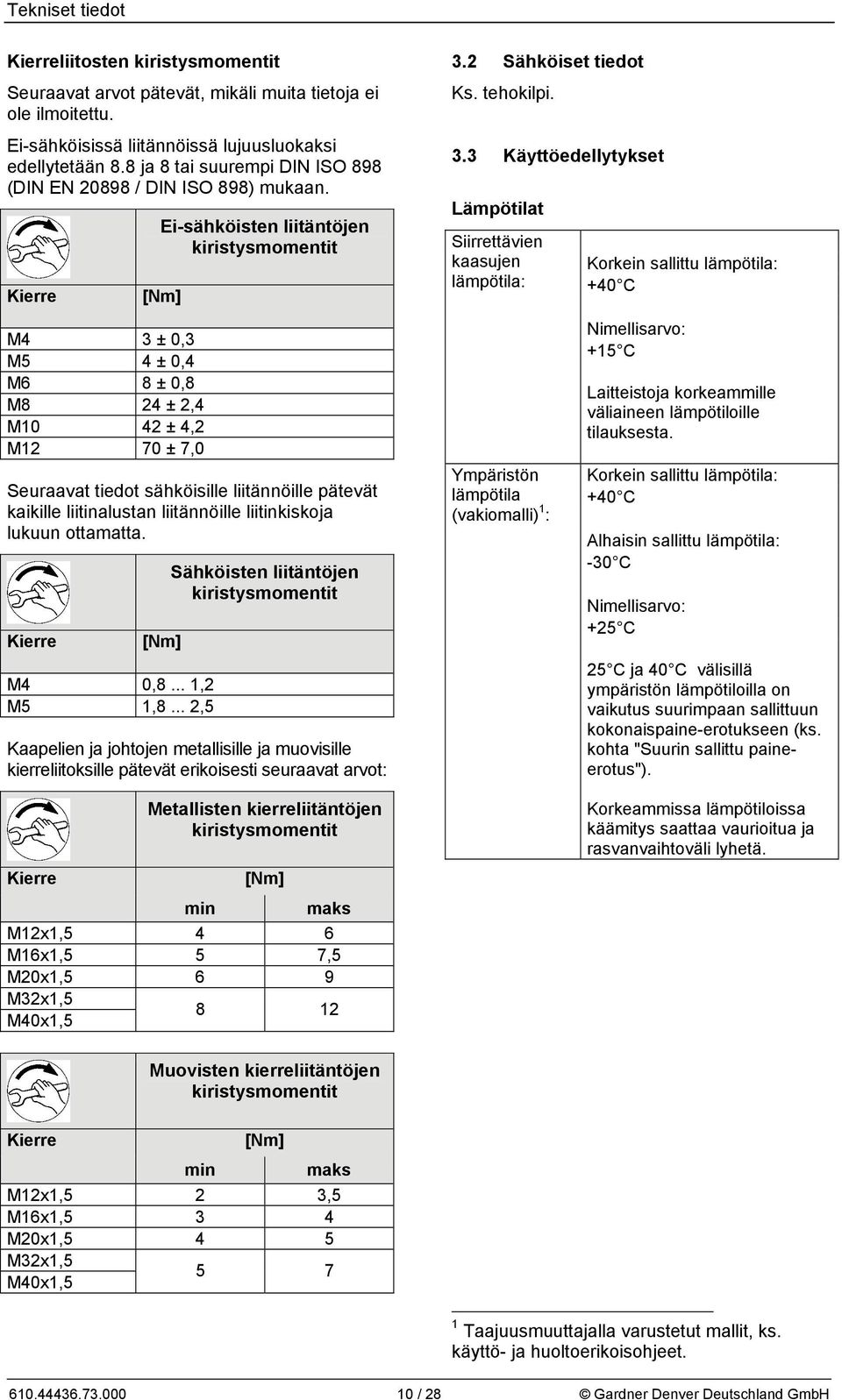

10 Tekniset tiedot Kierreliitosten kiristysmomentit Seuraavat arvot pätevät, mikäli muita tietoja ei ole ilmoitettu. Ei-sähköisissä liitännöissä lujuusluokaksi edellytetään 8.8 ja 8 tai suurempi DIN ISO 898 (DIN EN / DIN ISO 898) mukaan. Kierre Ei-sähköisten liitäntöjen kiristysmomentit [Nm] M4 3 ± 0,3 M5 4 ± 0,4 M6 8 ± 0,8 M8 24 ± 2,4 M10 42 ± 4,2 M12 70 ± 7,0 Seuraavat tiedot sähköisille liitännöille pätevät kaikille liitinalustan liitännöille liitinkiskoja lukuun ottamatta. Kierre [Nm] M4 0,8... 1,2 M5 1,8... 2,5 Sähköisten liitäntöjen kiristysmomentit Kaapelien ja johtojen metallisille ja muovisille kierreliitoksille pätevät erikoisesti seuraavat arvot: Kierre Metallisten kierreliitäntöjen kiristysmomentit [Nm] min maks M12x1,5 4 6 M16x1,5 5 7,5 M20x1,5 6 9 M32x1,5 M40x1, Sähköiset tiedot Ks. tehokilpi. 3.3 Käyttöedellytykset Lämpötilat Siirrettävien kaasujen lämpötila: Ympäristön lämpötila (vakiomalli) 1 : Korkein sallittu lämpötila: +40 C Nimellisarvo: +15 C Laitteistoja korkeammille väliaineen lämpötiloille tilauksesta. Korkein sallittu lämpötila: +40 C Alhaisin sallittu lämpötila: -30 C Nimellisarvo: +25 C 25 C ja 40 C välisillä ympäristön lämpötiloilla on vaikutus suurimpaan sallittuun kokonaispaine-erotukseen (ks. kohta "Suurin sallittu paineerotus"). Korkeammissa lämpötiloissa käämitys saattaa vaurioitua ja rasvanvaihtoväli lyhetä. Kierre Muovisten kierreliitäntöjen kiristysmomentit [Nm] min maks M12x1,5 2 3,5 M16x1,5 3 4 M20x1,5 4 5 M32x1,5 M40x1, Taajuusmuuttajalla varustetut mallit, ks. käyttö- ja huoltoerikoisohjeet / 28 Gardner Denver Deutschland GmbH

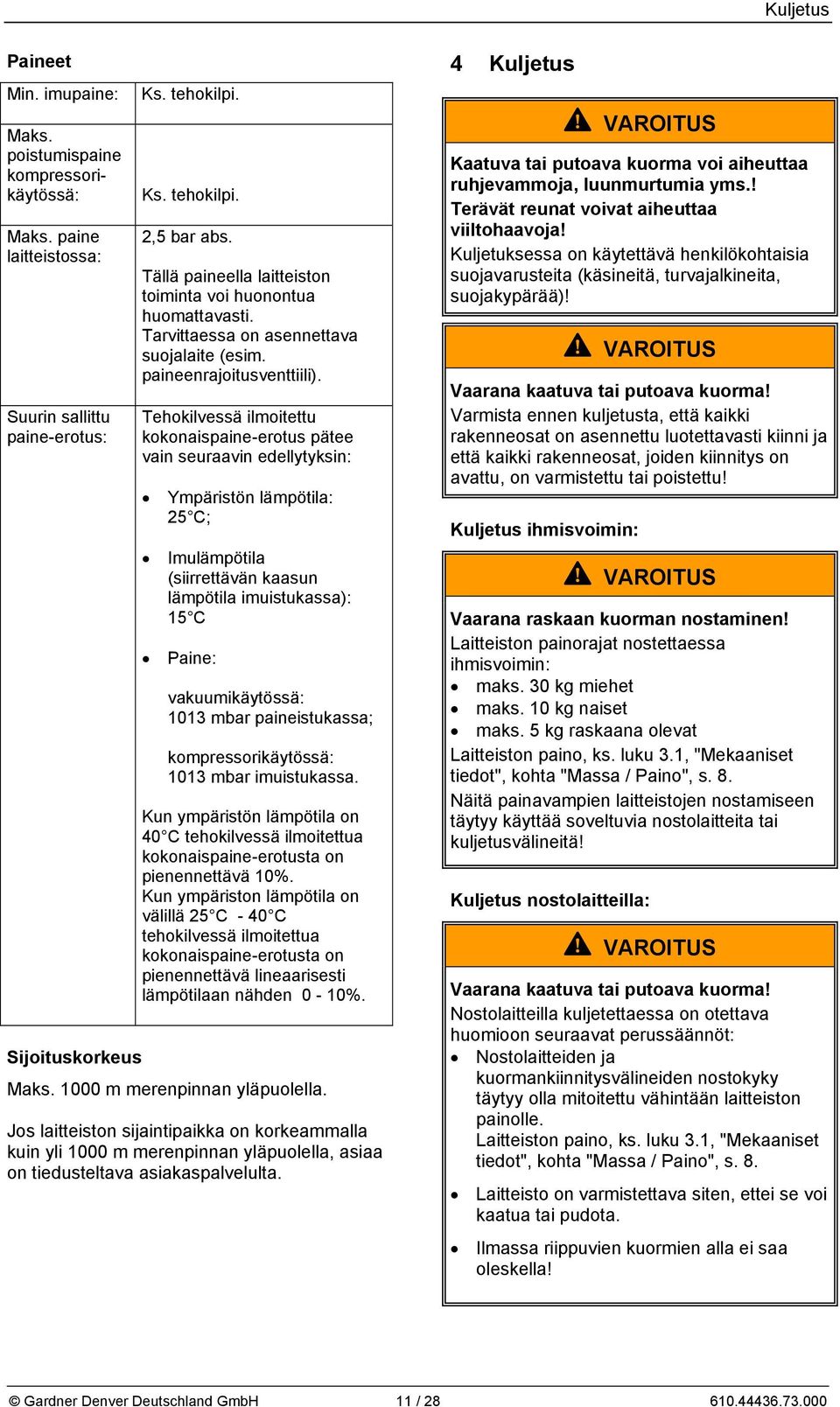

11 Kuljetus Paineet Min. imupaine: Maks. poistumispaine kompressorikäytössä: Maks. paine laitteistossa: Suurin sallittu paine-erotus: Ks. tehokilpi. Ks. tehokilpi. 2,5 bar abs. Tällä paineella laitteiston toiminta voi huonontua huomattavasti. Tarvittaessa on asennettava suojalaite (esim. paineenrajoitusventtiili). Tehokilvessä ilmoitettu kokonaispaine-erotus pätee vain seuraavin edellytyksin: Ympäristön lämpötila: 25 C; Imulämpötila (siirrettävän kaasun lämpötila imuistukassa): 15 C Paine: vakuumikäytössä: 1013 mbar paineistukassa; kompressorikäytössä: 1013 mbar imuistukassa. Kun ympäristön lämpötila on 40 C tehokilvessä ilmoitettua kokonaispaine-erotusta on pienennettävä 10%. Kun ympäriston lämpötila on välillä 25 C - 40 C tehokilvessä ilmoitettua kokonaispaine-erotusta on pienennettävä lineaarisesti lämpötilaan nähden 0-10%. Sijoituskorkeus Maks m merenpinnan yläpuolella. Jos laitteiston sijaintipaikka on korkeammalla kuin yli 1000 m merenpinnan yläpuolella, asiaa on tiedusteltava asiakaspalvelulta. 4 Kuljetus Kaatuva tai putoava kuorma voi aiheuttaa ruhjevammoja, luunmurtumia yms.! Terävät reunat voivat aiheuttaa viiltohaavoja! Kuljetuksessa on käytettävä henkilökohtaisia suojavarusteita (käsineitä, turvajalkineita, suojakypärää)! Vaarana kaatuva tai putoava kuorma! Varmista ennen kuljetusta, että kaikki rakenneosat on asennettu luotettavasti kiinni ja että kaikki rakenneosat, joiden kiinnitys on avattu, on varmistettu tai poistettu! Kuljetus ihmisvoimin: Vaarana raskaan kuorman nostaminen! Laitteiston painorajat nostettaessa ihmisvoimin: maks. 30 kg miehet maks. 10 kg naiset maks. 5 kg raskaana olevat Laitteiston paino, ks. luku 3.1, "Mekaaniset tiedot", kohta "Massa / Paino", s. 8. Näitä painavampien laitteistojen nostamiseen täytyy käyttää soveltuvia nostolaitteita tai kuljetusvälineitä! Kuljetus nostolaitteilla: Vaarana kaatuva tai putoava kuorma! Nostolaitteilla kuljetettaessa on otettava huomioon seuraavat perussäännöt: Nostolaitteiden ja kuormankiinnitysvälineiden nostokyky täytyy olla mitoitettu vähintään laitteiston painolle. Laitteiston paino, ks. luku 3.1, "Mekaaniset tiedot", kohta "Massa / Paino", s. 8. Laitteisto on varmistettava siten, ettei se voi kaatua tai pudota. Ilmassa riippuvien kuormien alla ei saa oleskella! Gardner Denver Deutschland GmbH 11 /

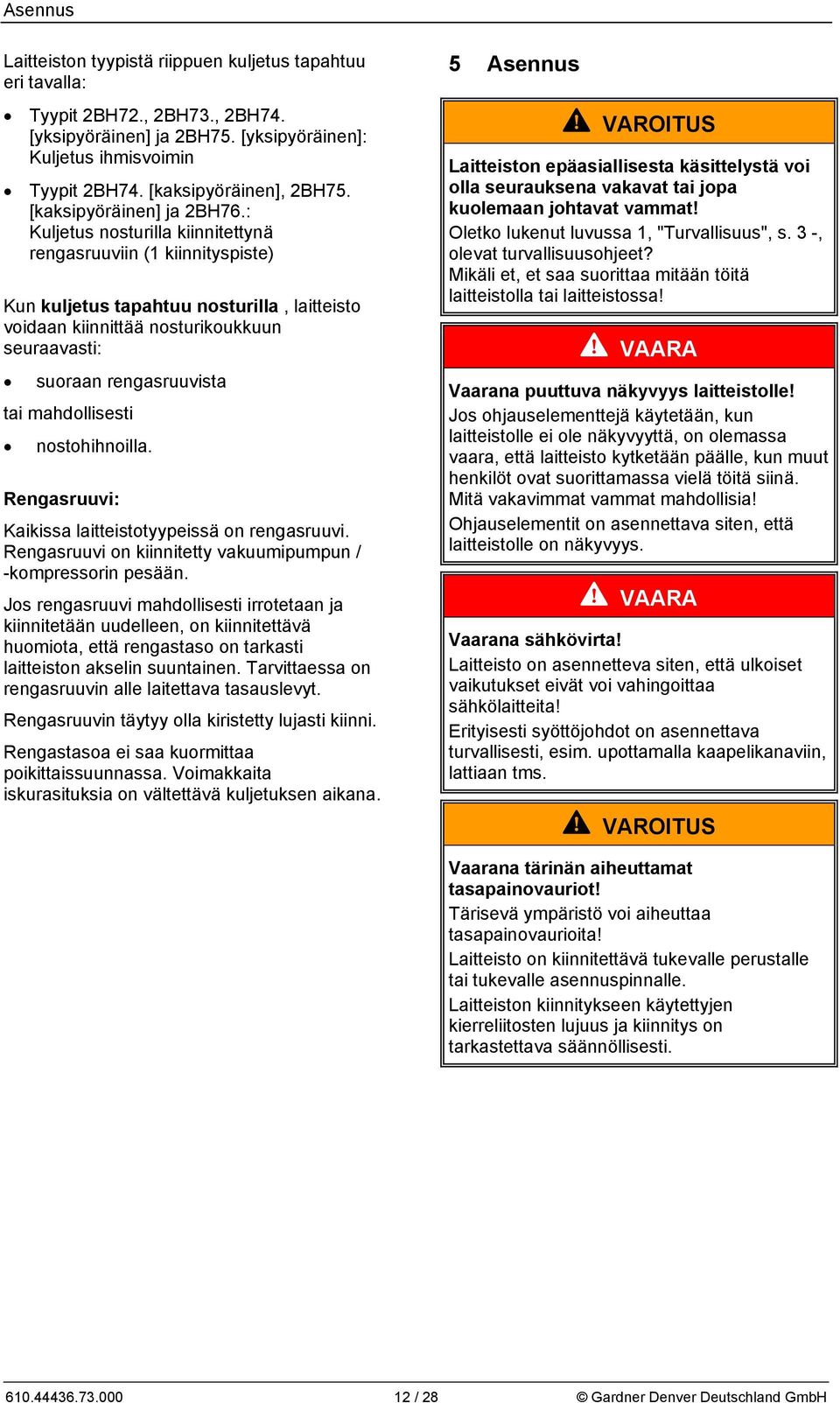

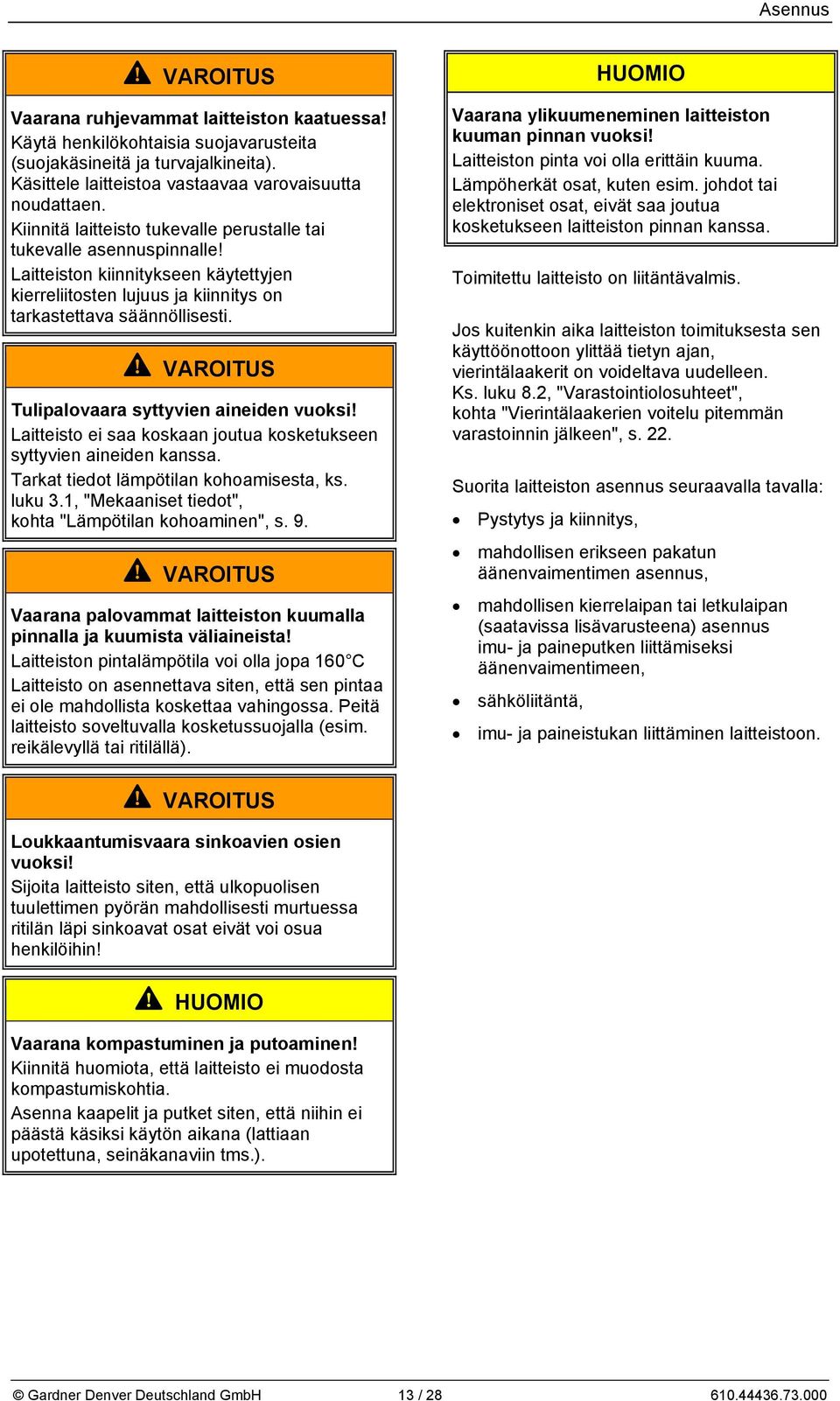

12 Asennus Laitteiston tyypistä riippuen kuljetus tapahtuu eri tavalla: Tyypit 2BH72., 2BH73., 2BH74. [yksipyöräinen] ja 2BH75. [yksipyöräinen]: Kuljetus ihmisvoimin Tyypit 2BH74. [kaksipyöräinen], 2BH75. [kaksipyöräinen] ja 2BH76.: Kuljetus nosturilla kiinnitettynä rengasruuviin (1 kiinnityspiste) Kun kuljetus tapahtuu nosturilla, laitteisto voidaan kiinnittää nosturikoukkuun seuraavasti: suoraan rengasruuvista tai mahdollisesti nostohihnoilla. Rengasruuvi: Kaikissa laitteistotyypeissä on rengasruuvi. Rengasruuvi on kiinnitetty vakuumipumpun / -kompressorin pesään. Jos rengasruuvi mahdollisesti irrotetaan ja kiinnitetään uudelleen, on kiinnitettävä huomiota, että rengastaso on tarkasti laitteiston akselin suuntainen. Tarvittaessa on rengasruuvin alle laitettava tasauslevyt. Rengasruuvin täytyy olla kiristetty lujasti kiinni. Rengastasoa ei saa kuormittaa poikittaissuunnassa. Voimakkaita iskurasituksia on vältettävä kuljetuksen aikana. 5 Asennus Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Oletko lukenut luvussa 1, "Turvallisuus", s. 3 -, olevat turvallisuusohjeet? Mikäli et, et saa suorittaa mitään töitä laitteistolla tai laitteistossa! Vaarana puuttuva näkyvyys laitteistolle! Jos ohjauselementtejä käytetään, kun laitteistolle ei ole näkyvyyttä, on olemassa vaara, että laitteisto kytketään päälle, kun muut henkilöt ovat suorittamassa vielä töitä siinä. Mitä vakavimmat vammat mahdollisia! Ohjauselementit on asennettava siten, että laitteistolle on näkyvyys. Vaarana sähkövirta! Laitteisto on asennetteva siten, että ulkoiset vaikutukset eivät voi vahingoittaa sähkölaitteita! Erityisesti syöttöjohdot on asennettava turvallisesti, esim. upottamalla kaapelikanaviin, lattiaan tms. Vaarana tärinän aiheuttamat tasapainovauriot! Tärisevä ympäristö voi aiheuttaa tasapainovaurioita! Laitteisto on kiinnitettävä tukevalle perustalle tai tukevalle asennuspinnalle. Laitteiston kiinnitykseen käytettyjen kierreliitosten lujuus ja kiinnitys on tarkastettava säännöllisesti / 28 Gardner Denver Deutschland GmbH

13 Asennus Vaarana ruhjevammat laitteiston kaatuessa! Käytä henkilökohtaisia suojavarusteita (suojakäsineitä ja turvajalkineita). Käsittele laitteistoa vastaavaa varovaisuutta noudattaen. Kiinnitä laitteisto tukevalle perustalle tai tukevalle asennuspinnalle! Laitteiston kiinnitykseen käytettyjen kierreliitosten lujuus ja kiinnitys on tarkastettava säännöllisesti. Tulipalovaara syttyvien aineiden vuoksi! Laitteisto ei saa koskaan joutua kosketukseen syttyvien aineiden kanssa. Tarkat tiedot lämpötilan kohoamisesta, ks. luku 3.1, "Mekaaniset tiedot", kohta "Lämpötilan kohoaminen", s. 9. Vaarana palovammat laitteiston kuumalla pinnalla ja kuumista väliaineista! Laitteiston pintalämpötila voi olla jopa 160 C Laitteisto on asennettava siten, että sen pintaa ei ole mahdollista koskettaa vahingossa. Peitä laitteisto soveltuvalla kosketussuojalla (esim. reikälevyllä tai ritilällä). Vaarana ylikuumeneminen laitteiston kuuman pinnan vuoksi! Laitteiston pinta voi olla erittäin kuuma. Lämpöherkät osat, kuten esim. johdot tai elektroniset osat, eivät saa joutua kosketukseen laitteiston pinnan kanssa. Toimitettu laitteisto on liitäntävalmis. Jos kuitenkin aika laitteiston toimituksesta sen käyttöönottoon ylittää tietyn ajan, vierintälaakerit on voideltava uudelleen. Ks. luku 8.2, "Varastointiolosuhteet", kohta "Vierintälaakerien voitelu pitemmän varastoinnin jälkeen", s. 22. Suorita laitteiston asennus seuraavalla tavalla: Pystytys ja kiinnitys, mahdollisen erikseen pakatun äänenvaimentimen asennus, mahdollisen kierrelaipan tai letkulaipan (saatavissa lisävarusteena) asennus imu- ja paineputken liittämiseksi äänenvaimentimeen, sähköliitäntä, imu- ja paineistukan liittäminen laitteistoon. Loukkaantumisvaara sinkoavien osien vuoksi! Sijoita laitteisto siten, että ulkopuolisen tuulettimen pyörän mahdollisesti murtuessa ritilän läpi sinkoavat osat eivät voi osua henkilöihin! Vaarana kompastuminen ja putoaminen! Kiinnitä huomiota, että laitteisto ei muodosta kompastumiskohtia. Asenna kaapelit ja putket siten, että niihin ei päästä käsiksi käytön aikana (lattiaan upotettuna, seinäkanaviin tms.). Gardner Denver Deutschland GmbH 13 /

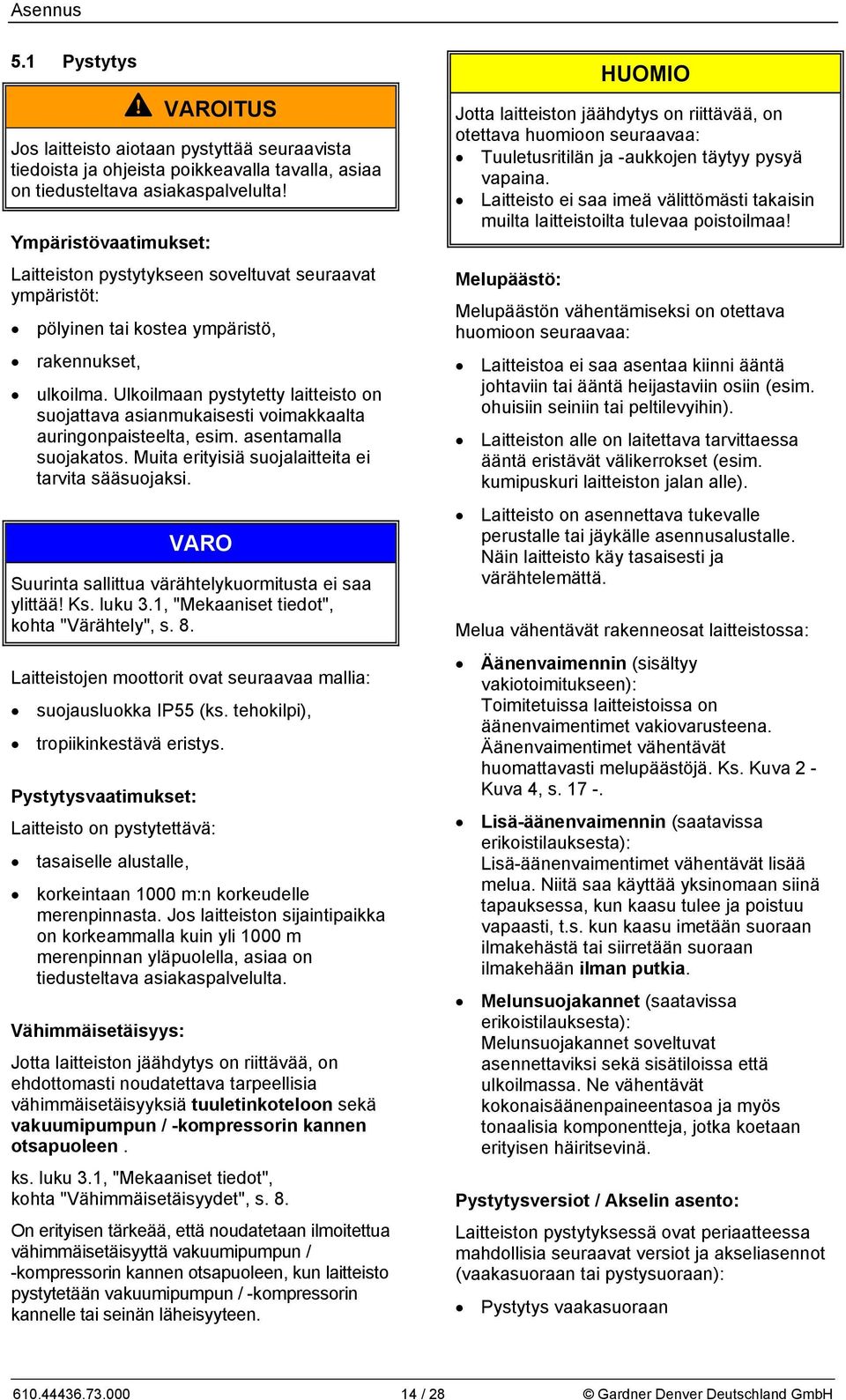

14 Asennus 5.1 Pystytys Jos laitteisto aiotaan pystyttää seuraavista tiedoista ja ohjeista poikkeavalla tavalla, asiaa on tiedusteltava asiakaspalvelulta! Ympäristövaatimukset: Laitteiston pystytykseen soveltuvat seuraavat ympäristöt: pölyinen tai kostea ympäristö, rakennukset, ulkoilma. Ulkoilmaan pystytetty laitteisto on suojattava asianmukaisesti voimakkaalta auringonpaisteelta, esim. asentamalla suojakatos. Muita erityisiä suojalaitteita ei tarvita sääsuojaksi. VARO Suurinta sallittua värähtelykuormitusta ei saa ylittää! Ks. luku 3.1, "Mekaaniset tiedot", kohta "Värähtely", s. 8. Laitteistojen moottorit ovat seuraavaa mallia: suojausluokka IP55 (ks. tehokilpi), tropiikinkestävä eristys. Pystytysvaatimukset: Laitteisto on pystytettävä: tasaiselle alustalle, korkeintaan 1000 m:n korkeudelle merenpinnasta. Jos laitteiston sijaintipaikka on korkeammalla kuin yli 1000 m merenpinnan yläpuolella, asiaa on tiedusteltava asiakaspalvelulta. Vähimmäisetäisyys: Jotta laitteiston jäähdytys on riittävää, on ehdottomasti noudatettava tarpeellisia vähimmäisetäisyyksiä tuuletinkoteloon sekä vakuumipumpun / -kompressorin kannen otsapuoleen. ks. luku 3.1, "Mekaaniset tiedot", kohta "Vähimmäisetäisyydet", s. 8. On erityisen tärkeää, että noudatetaan ilmoitettua vähimmäisetäisyyttä vakuumipumpun / -kompressorin kannen otsapuoleen, kun laitteisto pystytetään vakuumipumpun / -kompressorin kannelle tai seinän läheisyyteen. Jotta laitteiston jäähdytys on riittävää, on otettava huomioon seuraavaa: Tuuletusritilän ja -aukkojen täytyy pysyä vapaina. Laitteisto ei saa imeä välittömästi takaisin muilta laitteistoilta tulevaa poistoilmaa! Melupäästö: Melupäästön vähentämiseksi on otettava huomioon seuraavaa: Laitteistoa ei saa asentaa kiinni ääntä johtaviin tai ääntä heijastaviin osiin (esim. ohuisiin seiniin tai peltilevyihin). Laitteiston alle on laitettava tarvittaessa ääntä eristävät välikerrokset (esim. kumipuskuri laitteiston jalan alle). Laitteisto on asennettava tukevalle perustalle tai jäykälle asennusalustalle. Näin laitteisto käy tasaisesti ja värähtelemättä. Melua vähentävät rakenneosat laitteistossa: Äänenvaimennin (sisältyy vakiotoimitukseen): Toimitetuissa laitteistoissa on äänenvaimentimet vakiovarusteena. Äänenvaimentimet vähentävät huomattavasti melupäästöjä. Ks. Kuva 2 - Kuva 4, s Lisä-äänenvaimennin (saatavissa erikoistilauksesta): Lisä-äänenvaimentimet vähentävät lisää melua. Niitä saa käyttää yksinomaan siinä tapauksessa, kun kaasu tulee ja poistuu vapaasti, t.s. kun kaasu imetään suoraan ilmakehästä tai siirretään suoraan ilmakehään ilman putkia. Melunsuojakannet (saatavissa erikoistilauksesta): Melunsuojakannet soveltuvat asennettaviksi sekä sisätiloissa että ulkoilmassa. Ne vähentävät kokonaisäänenpaineentasoa ja myös tonaalisia komponentteja, jotka koetaan erityisen häiritsevinä. Pystytysversiot / Akselin asento: Laitteiston pystytyksessä ovat periaatteessa mahdollisia seuraavat versiot ja akseliasennot (vaakasuoraan tai pystysuoraan): Pystytys vaakasuoraan / 28 Gardner Denver Deutschland GmbH

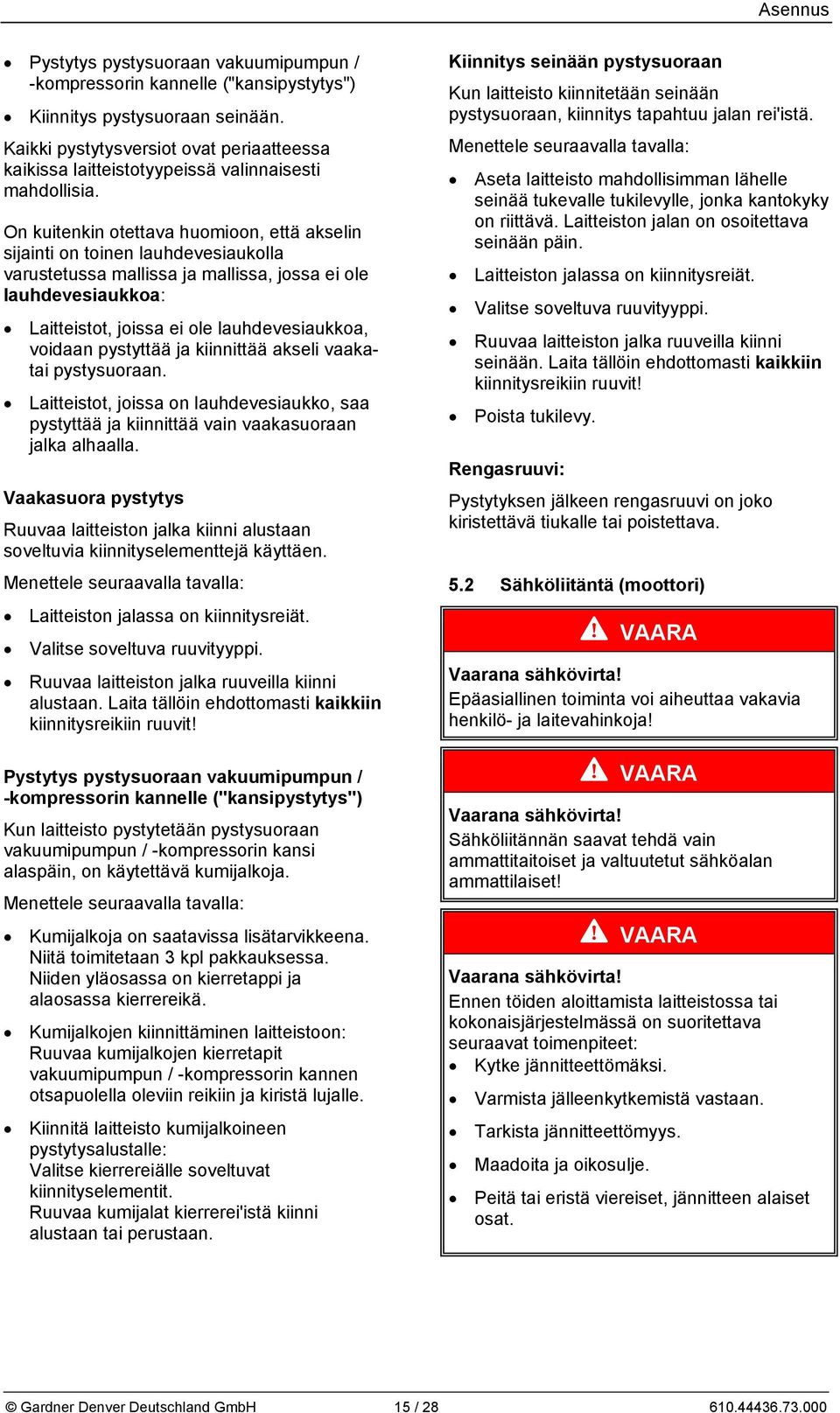

15 Asennus Pystytys pystysuoraan vakuumipumpun / -kompressorin kannelle ("kansipystytys") Kiinnitys pystysuoraan seinään. Kaikki pystytysversiot ovat periaatteessa kaikissa laitteistotyypeissä valinnaisesti mahdollisia. On kuitenkin otettava huomioon, että akselin sijainti on toinen lauhdevesiaukolla varustetussa mallissa ja mallissa, jossa ei ole lauhdevesiaukkoa: Laitteistot, joissa ei ole lauhdevesiaukkoa, voidaan pystyttää ja kiinnittää akseli vaakatai pystysuoraan. Laitteistot, joissa on lauhdevesiaukko, saa pystyttää ja kiinnittää vain vaakasuoraan jalka alhaalla. Vaakasuora pystytys Ruuvaa laitteiston jalka kiinni alustaan soveltuvia kiinnityselementtejä käyttäen. Menettele seuraavalla tavalla: Laitteiston jalassa on kiinnitysreiät. Valitse soveltuva ruuvityyppi. Ruuvaa laitteiston jalka ruuveilla kiinni alustaan. Laita tällöin ehdottomasti kaikkiin kiinnitysreikiin ruuvit! Pystytys pystysuoraan vakuumipumpun / -kompressorin kannelle ("kansipystytys") Kun laitteisto pystytetään pystysuoraan vakuumipumpun / -kompressorin kansi alaspäin, on käytettävä kumijalkoja. Menettele seuraavalla tavalla: Kumijalkoja on saatavissa lisätarvikkeena. Niitä toimitetaan 3 kpl pakkauksessa. Niiden yläosassa on kierretappi ja alaosassa kierrereikä. Kumijalkojen kiinnittäminen laitteistoon: Ruuvaa kumijalkojen kierretapit vakuumipumpun / -kompressorin kannen otsapuolella oleviin reikiin ja kiristä lujalle. Kiinnitä laitteisto kumijalkoineen pystytysalustalle: Valitse kierrereiälle soveltuvat kiinnityselementit. Ruuvaa kumijalat kierrerei'istä kiinni alustaan tai perustaan. Kiinnitys seinään pystysuoraan Kun laitteisto kiinnitetään seinään pystysuoraan, kiinnitys tapahtuu jalan rei'istä. Menettele seuraavalla tavalla: Aseta laitteisto mahdollisimman lähelle seinää tukevalle tukilevylle, jonka kantokyky on riittävä. Laitteiston jalan on osoitettava seinään päin. Laitteiston jalassa on kiinnitysreiät. Valitse soveltuva ruuvityyppi. Ruuvaa laitteiston jalka ruuveilla kiinni seinään. Laita tällöin ehdottomasti kaikkiin kiinnitysreikiin ruuvit! Poista tukilevy. Rengasruuvi: Pystytyksen jälkeen rengasruuvi on joko kiristettävä tiukalle tai poistettava. 5.2 Sähköliitäntä (moottori) Vaarana sähkövirta! Epäasiallinen toiminta voi aiheuttaa vakavia henkilö- ja laitevahinkoja! Vaarana sähkövirta! Sähköliitännän saavat tehdä vain ammattitaitoiset ja valtuutetut sähköalan ammattilaiset! Vaarana sähkövirta! Ennen töiden aloittamista laitteistossa tai kokonaisjärjestelmässä on suoritettava seuraavat toimenpiteet: Kytke jännitteettömäksi. Varmista jälleenkytkemistä vastaan. Tarkista jännitteettömyys. Maadoita ja oikosulje. Peitä tai eristä viereiset, jännitteen alaiset osat. Gardner Denver Deutschland GmbH 15 /

16 Asennus Jos moottori liitetään väärin, laitteisto voi vahingoittua vakavasti! Määräykset: Sähköliitäntä on suoritettava: asianomaisten VDE- tai kansallisten määräysten mukaisesti, voimassa olevien kansallisten, paikallisten ja järjestelmäkohtaisten säännösten ja vaatimusten mukaisesti, pystytyspaikalla voimassa olevien sähkölaitoksen määräysten mukaisesti. Sähkön syöttö: Katso tehokilpi. Käyttöpaikan olosuhteiden täytyy ehdottomasti vastata tehokilvessä ilmoitettuja vaatimuksia. Luvalliset poikkeamat, jotka eivät johda tehon laskuun: jännite ±5% taajuus ±2% Liitäntä moottorin liitinkoteloon: Avaa tarpeelliset kaapelien sisäänvientiaukot liitinkotelosta. Tällöin on kaksi seuraavaa tapausta mahdollista: Kaapelin sisäänvientiaukko on jo valmis ja suljettu tulpalla. Ruuvaa sulkutulppa irti. TAI Kaapelin sisäänvientiaukko on suljettu valukalvolla (vain laitteistoissa, joissa vakiomoottorin akselin korkeus on ). Riko valukalvo soveltuvaa työkalua käyttäen. Käytä tähän esim. metallitappia, jonka läpimitta on sopiva, tai meisseliä ja vasaraa. Kun kaapelin sisäänvientiaukon valukalvoa rikotaan liitinkotelosta, liitinkotelo tai sen osat (esim. liitinalusta, kaapeliliitännät) voivat vaurioitua. Toimi vastaavaa varovaisuutta noudattaen ja tarkasti! Vältä jäysteiden syntymistä! Kiinnitä kierreliittimet kaapeleille liitinkoteloon. Menettele tällöin seuraavalla tavalla: Valitse aina johdon läpimittaa vastaava kierreliitin. Asenna tämä kierreliitin liitinkotelon aukkoon. Käytä tarvittaessa supistuskappaletta. Ruuvaa kierreliitin kiinni niin, että liitinkotelon sisään ei voi päästä kosteutta, likaa tms. Suorita liitäntä ja sijoita kytkentäkahvat liitinkotelossa olevan kytkentäkaavion mukaisesti. Liitä suojajohdin liittimeen, jossa on seuraava symboli:. Sähköliitäntä on tehtävä seuraavalla tavalla: Sähköliitoksen täytyy olla pysyvä ja luotettava. Johtimien päät eivät saa pistää esiin! Ilmavälit kirkkaiden, jännitettä johtavien osien välillä keskenään ja maattoa vastaan: 5,5 mm (nimellisjännite U N 690V). Liitinalustan liitäntöjen (liitinkiskoja lukuun ottamatta) kiristysmomentit, ks. luku 3.1, "Mekaaniset tiedot", kohta "Kierreliitosten kiristysmomentit", s. 10. Liitinsangoilla varustetuissa liittimissä (esim. DIN mukaan) johtimet on asennettava siten, että liitäntä tulee suunnilleen samalle korkeudelle kummallakin puolella. Yksittäiset johtimet on tästä syystä taivutettava tai liitettävä kaapelikenkää (DIN 46234) käyttäen. Tämä koskee myös: suojajohdinta, ulkoista maadoitusjohdinta. Kummatkin johtimet tunnistaa niiden väristä (vihreä-keltainen) / 28 Gardner Denver Deutschland GmbH

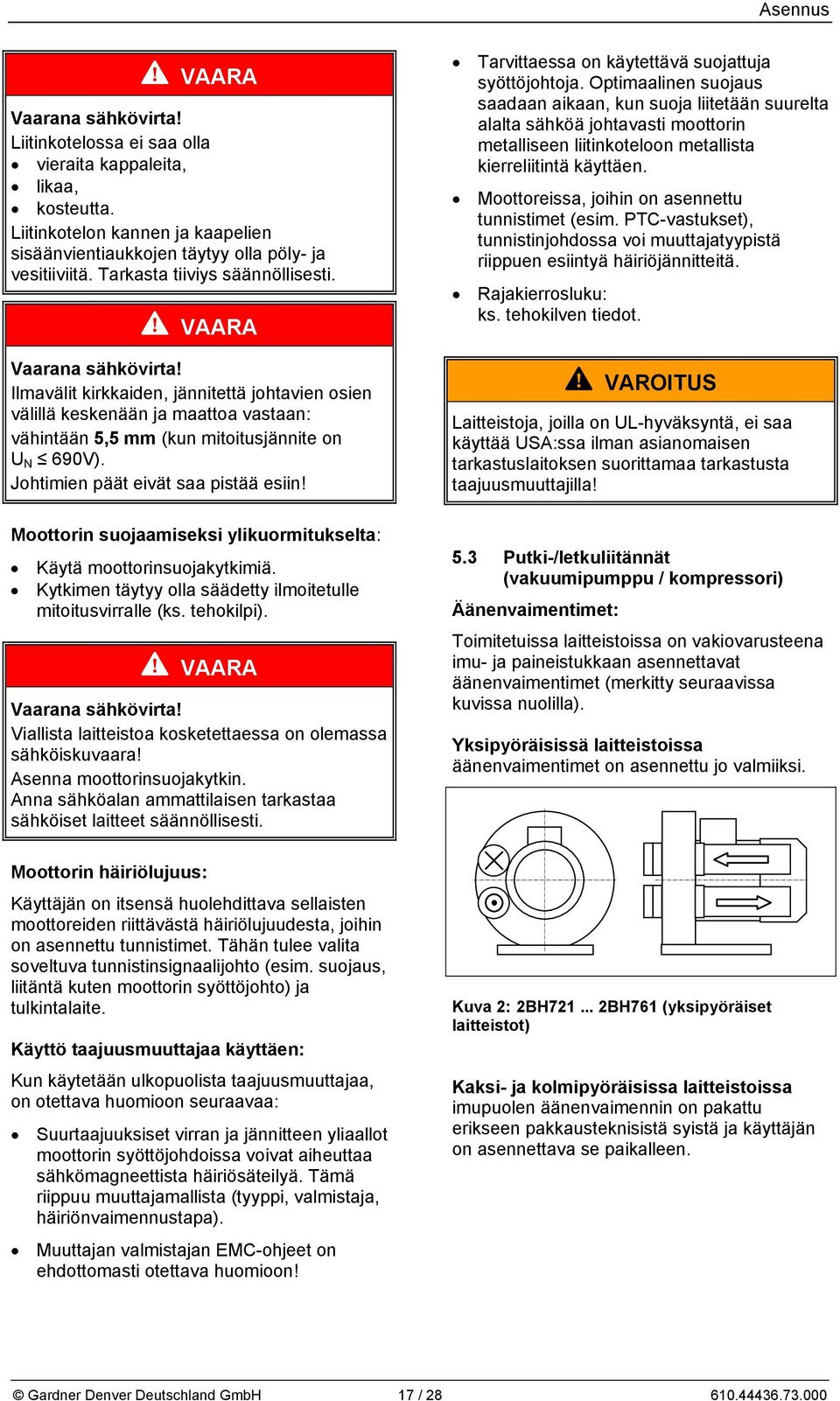

17 Asennus Vaarana sähkövirta! Liitinkotelossa ei saa olla vieraita kappaleita, likaa, kosteutta. Liitinkotelon kannen ja kaapelien sisäänvientiaukkojen täytyy olla pöly- ja vesitiiviitä. Tarkasta tiiviys säännöllisesti. Vaarana sähkövirta! Ilmavälit kirkkaiden, jännitettä johtavien osien välillä keskenään ja maattoa vastaan: vähintään 5,5 mm (kun mitoitusjännite on U N 690V). Johtimien päät eivät saa pistää esiin! Moottorin suojaamiseksi ylikuormitukselta: Käytä moottorinsuojakytkimiä. Kytkimen täytyy olla säädetty ilmoitetulle mitoitusvirralle (ks. tehokilpi). Vaarana sähkövirta! Viallista laitteistoa kosketettaessa on olemassa sähköiskuvaara! Asenna moottorinsuojakytkin. Anna sähköalan ammattilaisen tarkastaa sähköiset laitteet säännöllisesti. Tarvittaessa on käytettävä suojattuja syöttöjohtoja. Optimaalinen suojaus saadaan aikaan, kun suoja liitetään suurelta alalta sähköä johtavasti moottorin metalliseen liitinkoteloon metallista kierreliitintä käyttäen. Moottoreissa, joihin on asennettu tunnistimet (esim. PTC-vastukset), tunnistinjohdossa voi muuttajatyypistä riippuen esiintyä häiriöjännitteitä. Rajakierrosluku: ks. tehokilven tiedot. Laitteistoja, joilla on UL-hyväksyntä, ei saa käyttää USA:ssa ilman asianomaisen tarkastuslaitoksen suorittamaa tarkastusta taajuusmuuttajilla! 5.3 Putki-/letkuliitännät (vakuumipumppu / kompressori) Äänenvaimentimet: Toimitetuissa laitteistoissa on vakiovarusteena imu- ja paineistukkaan asennettavat äänenvaimentimet (merkitty seuraavissa kuvissa nuolilla). Yksipyöräisissä laitteistoissa äänenvaimentimet on asennettu jo valmiiksi. Moottorin häiriölujuus: Käyttäjän on itsensä huolehdittava sellaisten moottoreiden riittävästä häiriölujuudesta, joihin on asennettu tunnistimet. Tähän tulee valita soveltuva tunnistinsignaalijohto (esim. suojaus, liitäntä kuten moottorin syöttöjohto) ja tulkintalaite. Käyttö taajuusmuuttajaa käyttäen: Kun käytetään ulkopuolista taajuusmuuttajaa, on otettava huomioon seuraavaa: Suurtaajuuksiset virran ja jännitteen yliaallot moottorin syöttöjohdoissa voivat aiheuttaa sähkömagneettista häiriösäteilyä. Tämä riippuu muuttajamallista (tyyppi, valmistaja, häiriönvaimennustapa). Muuttajan valmistajan EMC-ohjeet on ehdottomasti otettava huomioon! Kuva 2: 2BH BH761 (yksipyöräiset laitteistot) Kaksi- ja kolmipyöräisissa laitteistoissa imupuolen äänenvaimennin on pakattu erikseen pakkausteknisistä syistä ja käyttäjän on asennettava se paikalleen. Gardner Denver Deutschland GmbH 17 /

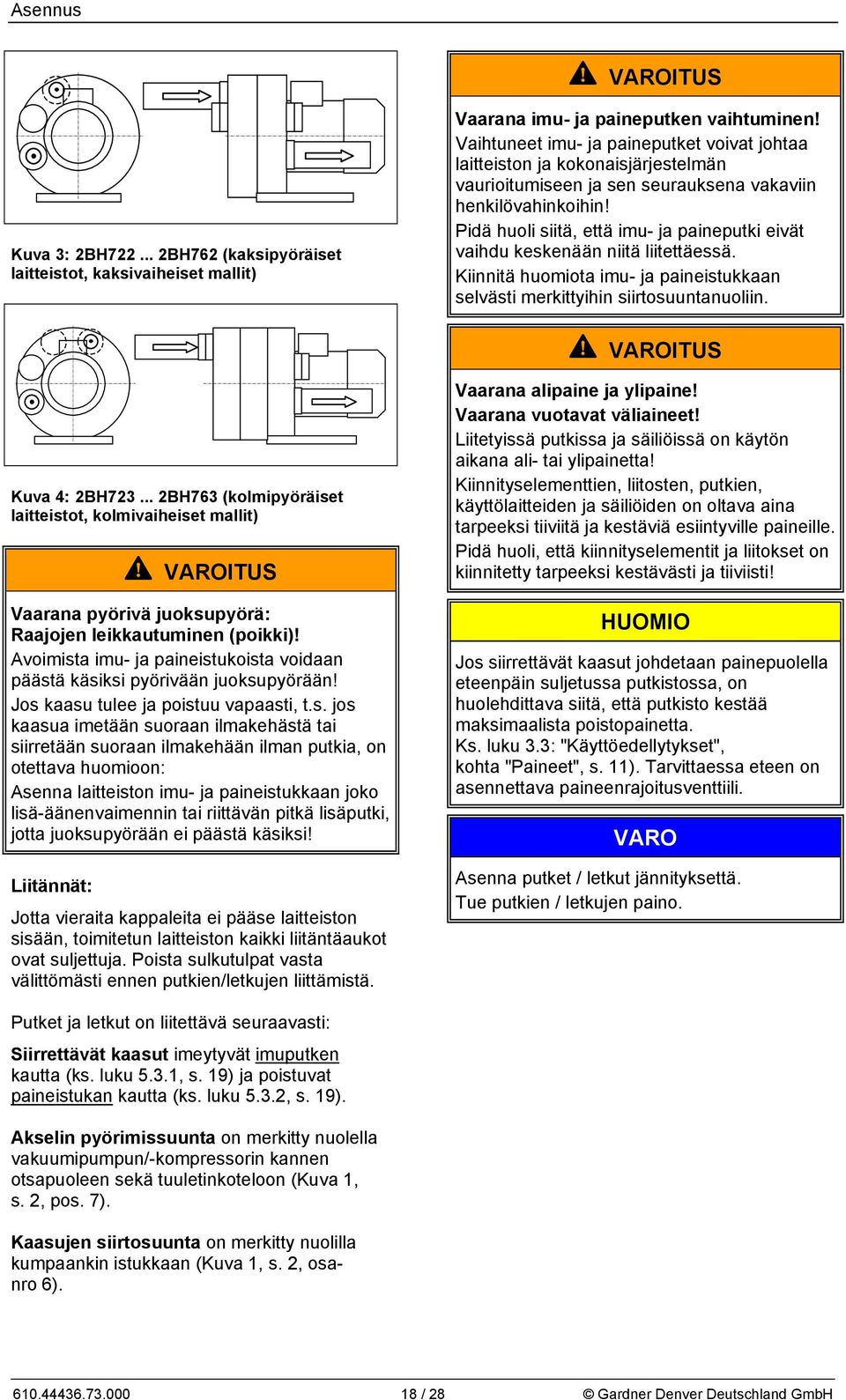

18 Asennus Kuva 3: 2BH BH762 (kaksipyöräiset laitteistot, kaksivaiheiset mallit) Vaarana imu- ja paineputken vaihtuminen! Vaihtuneet imu- ja paineputket voivat johtaa laitteiston ja kokonaisjärjestelmän vaurioitumiseen ja sen seurauksena vakaviin henkilövahinkoihin! Pidä huoli siitä, että imu- ja paineputki eivät vaihdu keskenään niitä liitettäessä. Kiinnitä huomiota imu- ja paineistukkaan selvästi merkittyihin siirtosuuntanuoliin. Kuva 4: 2BH BH763 (kolmipyöräiset laitteistot, kolmivaiheiset mallit) Vaarana pyörivä juoksupyörä: Raajojen leikkautuminen (poikki)! Avoimista imu- ja paineistukoista voidaan päästä käsiksi pyörivään juoksupyörään! Jos kaasu tulee ja poistuu vapaasti, t.s. jos kaasua imetään suoraan ilmakehästä tai siirretään suoraan ilmakehään ilman putkia, on otettava huomioon: Asenna laitteiston imu- ja paineistukkaan joko lisä-äänenvaimennin tai riittävän pitkä lisäputki, jotta juoksupyörään ei päästä käsiksi! Liitännät: Jotta vieraita kappaleita ei pääse laitteiston sisään, toimitetun laitteiston kaikki liitäntäaukot ovat suljettuja. Poista sulkutulpat vasta välittömästi ennen putkien/letkujen liittämistä. Vaarana alipaine ja ylipaine! Vaarana vuotavat väliaineet! Liitetyissä putkissa ja säiliöissä on käytön aikana ali- tai ylipainetta! Kiinnityselementtien, liitosten, putkien, käyttölaitteiden ja säiliöiden on oltava aina tarpeeksi tiiviitä ja kestäviä esiintyville paineille. Pidä huoli, että kiinnityselementit ja liitokset on kiinnitetty tarpeeksi kestävästi ja tiiviisti! Jos siirrettävät kaasut johdetaan painepuolella eteenpäin suljetussa putkistossa, on huolehdittava siitä, että putkisto kestää maksimaalista poistopainetta. Ks. luku 3.3: "Käyttöedellytykset", kohta "Paineet", s. 11). Tarvittaessa eteen on asennettava paineenrajoitusventtiili. VARO Asenna putket / letkut jännityksettä. Tue putkien / letkujen paino. Putket ja letkut on liitettävä seuraavasti: Siirrettävät kaasut imeytyvät imuputken kautta (ks. luku 5.3.1, s. 19) ja poistuvat paineistukan kautta (ks. luku 5.3.2, s. 19). Akselin pyörimissuunta on merkitty nuolella vakuumipumpun/-kompressorin kannen otsapuoleen sekä tuuletinkoteloon (Kuva 1, s. 2, pos. 7). Kaasujen siirtosuunta on merkitty nuolilla kumpaankin istukkaan (Kuva 1, s. 2, osanro 6) / 28 Gardner Denver Deutschland GmbH

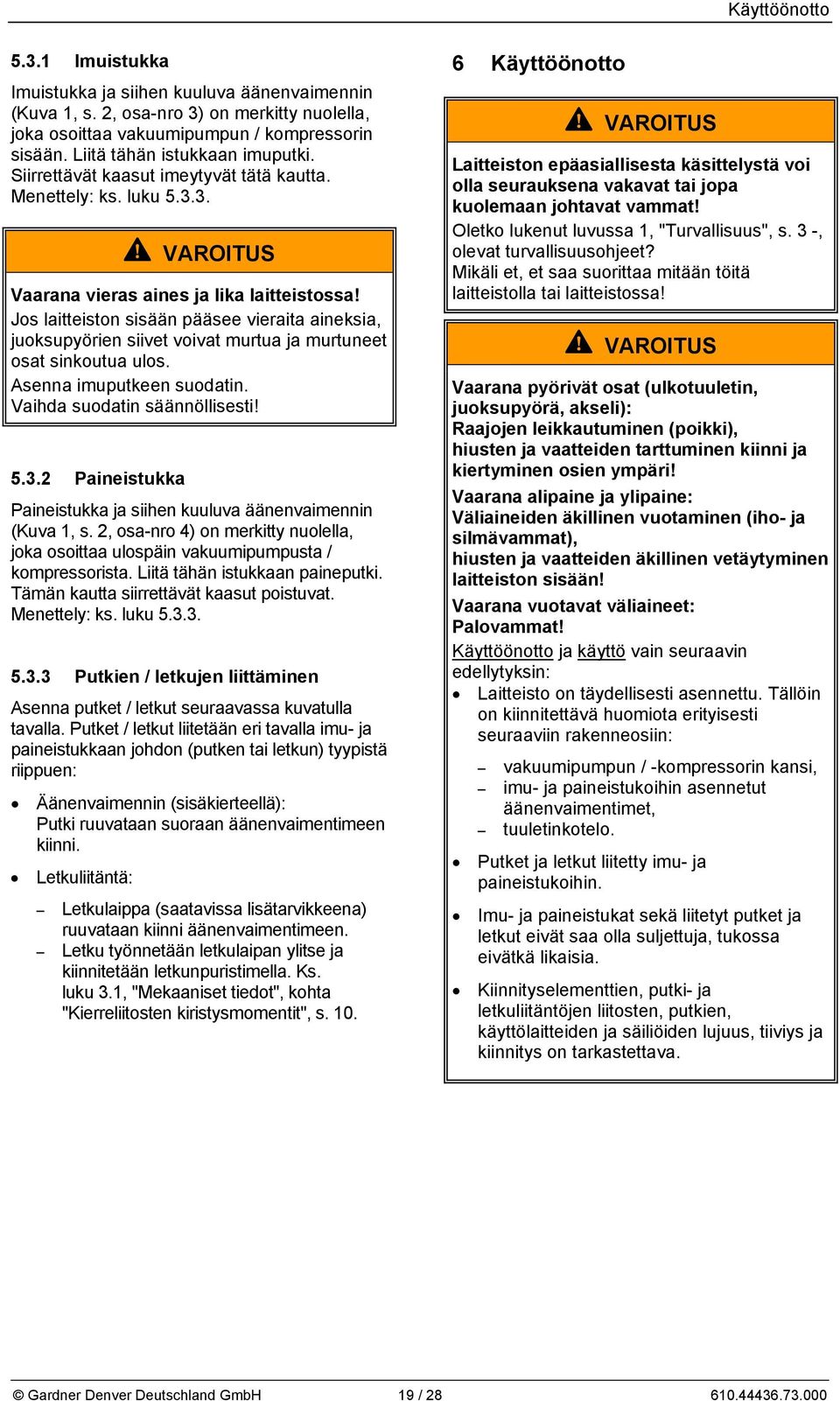

19 Käyttöönotto Imuistukka Imuistukka ja siihen kuuluva äänenvaimennin (Kuva 1, s. 2, osa-nro 3) on merkitty nuolella, joka osoittaa vakuumipumpun / kompressorin sisään. Liitä tähän istukkaan imuputki. Siirrettävät kaasut imeytyvät tätä kautta. Menettely: ks. luku Vaarana vieras aines ja lika laitteistossa! Jos laitteiston sisään pääsee vieraita aineksia, juoksupyörien siivet voivat murtua ja murtuneet osat sinkoutua ulos. Asenna imuputkeen suodatin. Vaihda suodatin säännöllisesti! Paineistukka Paineistukka ja siihen kuuluva äänenvaimennin (Kuva 1, s. 2, osa-nro 4) on merkitty nuolella, joka osoittaa ulospäin vakuumipumpusta / kompressorista. Liitä tähän istukkaan paineputki. Tämän kautta siirrettävät kaasut poistuvat. Menettely: ks. luku Putkien / letkujen liittäminen Asenna putket / letkut seuraavassa kuvatulla tavalla. Putket / letkut liitetään eri tavalla imu- ja paineistukkaan johdon (putken tai letkun) tyypistä riippuen: Äänenvaimennin (sisäkierteellä): Putki ruuvataan suoraan äänenvaimentimeen kiinni. Letkuliitäntä: Letkulaippa (saatavissa lisätarvikkeena) ruuvataan kiinni äänenvaimentimeen. Letku työnnetään letkulaipan ylitse ja kiinnitetään letkunpuristimella. Ks. luku 3.1, "Mekaaniset tiedot", kohta "Kierreliitosten kiristysmomentit", s Käyttöönotto Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Oletko lukenut luvussa 1, "Turvallisuus", s. 3 -, olevat turvallisuusohjeet? Mikäli et, et saa suorittaa mitään töitä laitteistolla tai laitteistossa! Vaarana pyörivät osat (ulkotuuletin, juoksupyörä, akseli): Raajojen leikkautuminen (poikki), hiusten ja vaatteiden tarttuminen kiinni ja kiertyminen osien ympäri! Vaarana alipaine ja ylipaine: Väliaineiden äkillinen vuotaminen (iho- ja silmävammat), hiusten ja vaatteiden äkillinen vetäytyminen laitteiston sisään! Vaarana vuotavat väliaineet: Palovammat! Käyttöönotto ja käyttö vain seuraavin edellytyksin: Laitteisto on täydellisesti asennettu. Tällöin on kiinnitettävä huomiota erityisesti seuraaviin rakenneosiin: vakuumipumpun / -kompressorin kansi, imu- ja paineistukoihin asennetut äänenvaimentimet, tuuletinkotelo. Putket ja letkut liitetty imu- ja paineistukoihin. Imu- ja paineistukat sekä liitetyt putket ja letkut eivät saa olla suljettuja, tukossa eivätkä likaisia. Kiinnityselementtien, putki- ja letkuliitäntöjen liitosten, putkien, käyttölaitteiden ja säiliöiden lujuus, tiiviys ja kiinnitys on tarkastettava. Gardner Denver Deutschland GmbH 19 /

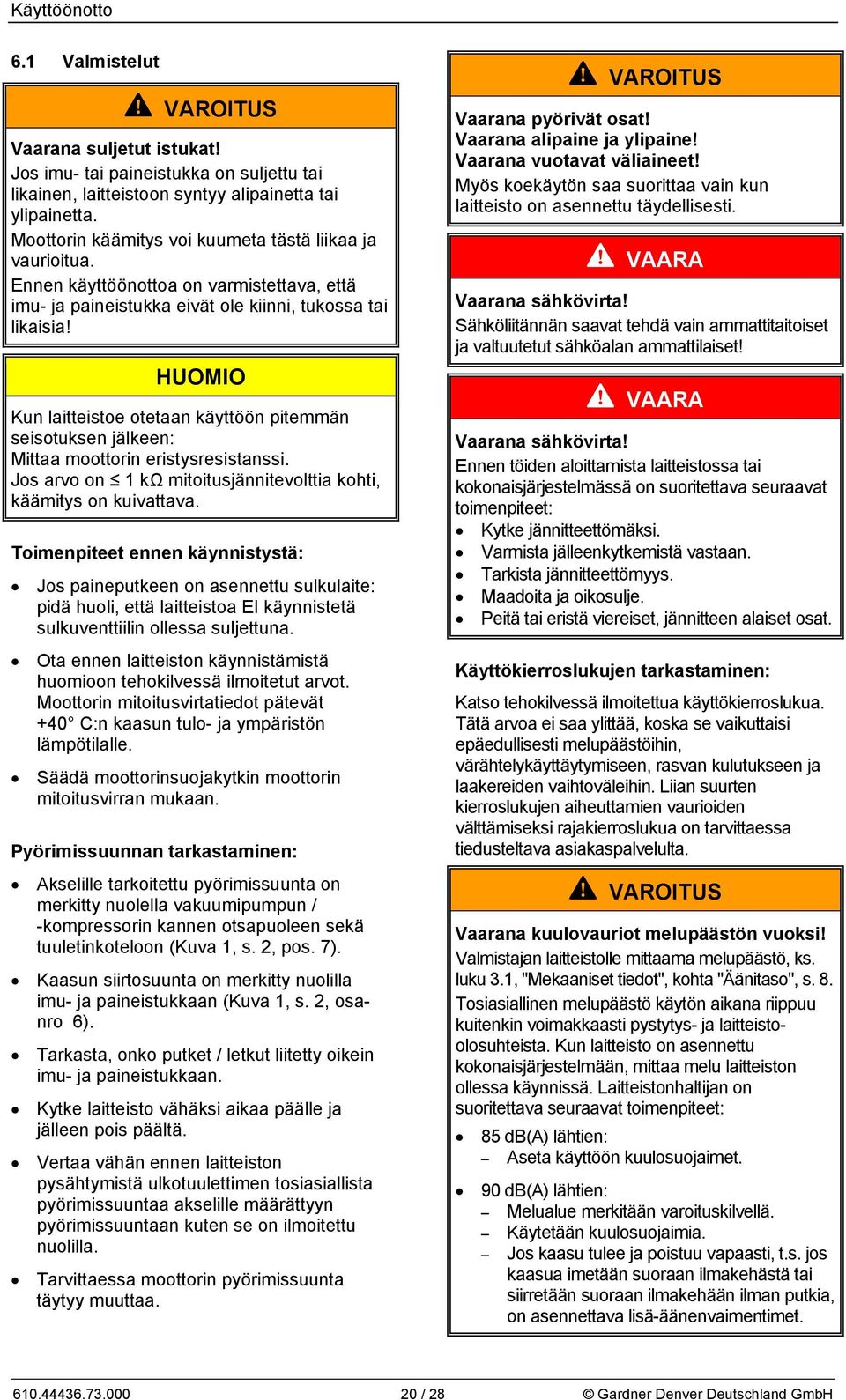

20 Käyttöönotto 6.1 Valmistelut Vaarana suljetut istukat! Jos imu- tai paineistukka on suljettu tai likainen, laitteistoon syntyy alipainetta tai ylipainetta. Moottorin käämitys voi kuumeta tästä liikaa ja vaurioitua. Ennen käyttöönottoa on varmistettava, että imu- ja paineistukka eivät ole kiinni, tukossa tai likaisia! Kun laitteistoe otetaan käyttöön pitemmän seisotuksen jälkeen: Mittaa moottorin eristysresistanssi. Jos arvo on 1 kω mitoitusjännitevolttia kohti, käämitys on kuivattava. Toimenpiteet ennen käynnistystä: Jos paineputkeen on asennettu sulkulaite: pidä huoli, että laitteistoa EI käynnistetä sulkuventtiilin ollessa suljettuna. Ota ennen laitteiston käynnistämistä huomioon tehokilvessä ilmoitetut arvot. Moottorin mitoitusvirtatiedot pätevät +40 C:n kaasun tulo- ja ympäristön lämpötilalle. Säädä moottorinsuojakytkin moottorin mitoitusvirran mukaan. Pyörimissuunnan tarkastaminen: Akselille tarkoitettu pyörimissuunta on merkitty nuolella vakuumipumpun / -kompressorin kannen otsapuoleen sekä tuuletinkoteloon (Kuva 1, s. 2, pos. 7). Kaasun siirtosuunta on merkitty nuolilla imu- ja paineistukkaan (Kuva 1, s. 2, osanro 6). Tarkasta, onko putket / letkut liitetty oikein imu- ja paineistukkaan. Kytke laitteisto vähäksi aikaa päälle ja jälleen pois päältä. Vertaa vähän ennen laitteiston pysähtymistä ulkotuulettimen tosiasiallista pyörimissuuntaa akselille määrättyyn pyörimissuuntaan kuten se on ilmoitettu nuolilla. Tarvittaessa moottorin pyörimissuunta täytyy muuttaa. Vaarana pyörivät osat! Vaarana alipaine ja ylipaine! Vaarana vuotavat väliaineet! Myös koekäytön saa suorittaa vain kun laitteisto on asennettu täydellisesti. Vaarana sähkövirta! Sähköliitännän saavat tehdä vain ammattitaitoiset ja valtuutetut sähköalan ammattilaiset! Vaarana sähkövirta! Ennen töiden aloittamista laitteistossa tai kokonaisjärjestelmässä on suoritettava seuraavat toimenpiteet: Kytke jännitteettömäksi. Varmista jälleenkytkemistä vastaan. Tarkista jännitteettömyys. Maadoita ja oikosulje. Peitä tai eristä viereiset, jännitteen alaiset osat. Käyttökierroslukujen tarkastaminen: Katso tehokilvessä ilmoitettua käyttökierroslukua. Tätä arvoa ei saa ylittää, koska se vaikuttaisi epäedullisesti melupäästöihin, värähtelykäyttäytymiseen, rasvan kulutukseen ja laakereiden vaihtoväleihin. Liian suurten kierroslukujen aiheuttamien vaurioiden välttämiseksi rajakierroslukua on tarvittaessa tiedusteltava asiakaspalvelulta. Vaarana kuulovauriot melupäästön vuoksi! Valmistajan laitteistolle mittaama melupäästö, ks. luku 3.1, "Mekaaniset tiedot", kohta "Äänitaso", s. 8. Tosiasiallinen melupäästö käytön aikana riippuu kuitenkin voimakkaasti pystytys- ja laitteistoolosuhteista. Kun laitteisto on asennettu kokonaisjärjestelmään, mittaa melu laitteiston ollessa käynnissä. Laitteistonhaltijan on suoritettava seuraavat toimenpiteet: 85 db(a) lähtien: Aseta käyttöön kuulosuojaimet. 90 db(a) lähtien: Melualue merkitään varoituskilvellä. Käytetään kuulosuojaimia. Jos kaasu tulee ja poistuu vapaasti, t.s. jos kaasua imetään suoraan ilmakehästä tai siirretään suoraan ilmakehään ilman putkia, on asennettava lisä-äänenvaimentimet / 28 Gardner Denver Deutschland GmbH

21 Käyttö 6.2 Käynnistys ja kytkeminen pois päältä Käynnistys: Avaa imu- / painejohdon sulkuhana. Kytke jännite moottoriin. Kytkeminen pois päältä: Katkaise jännite moottorista. Sulje imu- / painejohdon sulkuhana. 7 Käyttö Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Oletko lukenut luvussa 1, "Turvallisuus", s. 3 -, olevat turvallisuusohjeet? Mikäli et, et saa suorittaa mitään töitä laitteistolla tai laitteistossa! Lue sen lisäksi ehdottomasti turvallisuusohjeet luvusta 6, "Käyttöönotto", s. 19! Ylikuumenemisvaara! Mahdollisesti asennettu seisontalämmitys ei saa olla laitteiston käytön aikana päällä! Vaarana ruostuminen lauhdeveden kerääntyessä moottoritilaan! Moottorit, joissa on suljetut lauhdevesiaukot: Poista sulkimet silloin tällöin, jotta mahdollisesti kerääntynyt vesi voi virrata pois. Vaarana laakerivauriot! Vältä voimakkaita töytäisyjä laitteiston käytön ja seisotuksen aikana. Käynnistys ja kytkeminen pois päältä Ks. luku 6, "Käyttöönotto", aliluku 6.2, "Käynnistys ja kytkeminen pois päältä", s. 21. Ota ehdottomasti huomioon myös seuraavat, erityisesti käytön kannalta tärkeät ohjeet: Vaarana palovammat laitteiston kuumalla pinnalla ja kuumista väliaineista! Laitteiston pintalämpötila voi olla jopa 160 C Älä kosketa pintaa käytön aikana. Anna jäähtyä käytöstäoton jälkeen. Vaarana ylikuumeneminen laitteiston kuuman pinnan vuoksi! Laitteiston pintalämpötila voi olla jopa 160 C Lämpöherkät osat, kuten esim. johdot tai elektroniset osat, eivät saa joutua kosketukseen laitteiston pinnan kanssa. Gardner Denver Deutschland GmbH 21 /

22 Käytöstäotto ja pitempi seisokki 8 Käytöstäotto ja pitempi seisokki 8.1 Valmistelut käytöstäottoa ja pitempää seisokkia varten Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Oletko lukenut luvussa 1, "Turvallisuus", s. 3 -, olevat turvallisuusohjeet? Mikäli et, et saa suorittaa mitään töitä laitteistolla tai laitteistossa! Vaarana ruostuminen lauhdeveden kerääntyessä moottoritilaan! Moottorit, joissa on suljetut lauhdevesiaukot: Poista sulkimet silloin tällöin, jotta mahdollisesti kerääntynyt vesi voi virrata pois. Vaarana laakerivauriot! Vältä voimakkaita töytäisyjä laitteiston käytön ja seisotuksen aikana. Menettele ennen käytöstäottoa tai pitempää seisokkia seuraavasti: Pysäytä laitteisto. Sulje imu- ja painejohdon mahdollinen sulkuhana. Erota laitteisto jännitelähteestä. Päästä paine pois. Avaa tällöin putket / letkut hitaasti ja varovasti, niin että laitteistossa oleva ali- tai ylipaine voi päästä pois. Irrota putket / letkut. Sulje imu- ja painepuolen äänenvaimentimet sulkutulpalla. 8.2 Varastointiolosuhteet Kiinnitä huomiota laakerien seisotusvaurioiden välttämiseksi, että ympäristö on: kuiva, pölytön, lähes tärinätön (värähtelynopeuden pätöarvo V eff 2,8 mm/s). Ympäristön lämpötila: maks. 40 C Vaarana ylikuumeneminen korkeiden lämpötilojen vuoksi! Jos laitteistoa säilytetään yli 40 C lämpöisessä ympäristössä, käämitys voi vaurioitua ja rasvanvaihtovälit lyhetä. Vierintälaakerien voitelu pitemmän varastoinnin jälkeen: Uusi laitteisto laitetaan mahdollisesti ensiksi varastoon toimituksen jälkeen. Jos laitteiston toimituksen ja käyttöönoton välinen aika ylittää seuraavat aikavälit, vierintälaakerien voitelu on uusittava: Edulliset varastointiolosuhteet (kuten edellä ilmoitettu): 4 vuotta. Epäedulliset varastointiolosuhteet (esim. suuri ilmankosteus, suolapitoinen ilma, hiekka- tai pölypitoinen ilma): 2 vuotta. Näissä tapauksissa vierintälaakerit on voideltava uudelleen ja umpinaiset vierintälaakerit vaihdettava kokonaan. Asiaa on tiedusteltava tässä tapauksessa ehdottomasti asiakaspalvelulta. Tarkat tiedot menettelystä ja rasvalaadusta ovat tällöin erityisesti välttämättömiä / 28 Gardner Denver Deutschland GmbH

23 Kunnossapito Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Kaikki laitteiston kunnossapitotyöt on annettava aina huoltopalvelun suoritettavaksi! Laitteiston kunnossapitotöitä saa suorittaa käyttäjä itse vain siinä tapauksessa, kun hänellä on käytettävissä vastaavat kunnossapito-ohjeet! Kysy asiakaspalvelulta! Käyttöönotto pitemmän seisotuksen jälkeen: Ennen laitteiston ottamista uudelleen käyttöön pitemmän seisotuksen jälkeen on mitattava moottorin eristysresistanssi. Kun arvo on 1 kω mittausjännitevolttia kohti, käämitys on kuivattava. 9 Kunnossapito Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Oletko lukenut luvussa 1, "Turvallisuus", s. 3 -, olevat turvallisuusohjeet? Mikäli et, et saa suorittaa mitään töitä laitteistolla tai laitteistossa! Laitteiston epäasiallisesta käsittelystä voi olla seurauksena vakavat tai jopa kuolemaan johtavat vammat! Kaikki laitteiston kunnossapitotyöt on annettava aina huoltopalvelun suoritettavaksi! Laitteiston kunnossapitotöitä saa suorittaa käyttäjä itse vain siinä tapauksessa, kun hänellä on käytettävissä vastaavat kunnossapito-ohjeet! Kysy asiakaspalvelulta! 9.1 Kunnostus / Häiriöiden poisto Häiriö Syy Toimenpide Suorittaa Moottori ei käynnisty; käyntiääniä ei kuulu. Katko ainakin kahdessa virransyöttöjohdossa. Poista katko sulakkeista, liittimistä ja syöttöjohdoista. Sähköasentaja Moottori ei käynnisty; hurinaa. Katko yhdessä virransyöttöjohdossa. Juoksupyörä jumiutunut kiinni. Poista katko sulakkeista, liittimistä ja syöttöjohdoista. Avaa vakuumipumpun / kompressorin kansi, poista asiaankuulumaton, puhdista. Sähköasentaja Huoltopalvelu*) Tarkasta ja korjaa tarvittaessa juoksupyörän raon säätöä. Huoltopalvelu Juoksupyörä vaurioitunut. Vaihda juoksupyörä. Huoltopalvelu*) Moottorin tai vakuumipumpun / kompressorin puoleinen vierintälaakeri viallinen. Vaihda moottorin laakeri tai vakuumipumpun / kompressorin laakeri. Huoltopalvelu*) Moottorinsuojakytkin laukeaa Oikosulku käämityksessä. Tarkastuta käämitys. Sähköasentaja Moottorin ylikuormitus. Vähennä kuristusta. Huoltopalvelu*) Gardner Denver Deutschland GmbH 23 /
