1 Paineilmatuotannon hallintajärjestelmät paineen jousto kytkentähäviöt säätöhäviöt next.generation

2 avain optimoituun energiansäästöön Hyvä orkesteri on enemmän kuin sen soittajien summa. Vasta kapellimestari loihtii siitä esiin vahvan ja ainutkertaisen soinnin. Vastaavanlainen tehtävä on illa paineilma-aseman ohjauksessa: pääohjausjärjestelmänä ja samanaikaisesti WWW-palvelimena se näyttelee merkittävää roolia paineilmajärjestelmän käytettävyyttä ja energiatehokkuutta optimoitaessa. Tuo läpinäkyvyyttä, säästää resursseja Adaptiivinen 3D-säätö Sigma Air Manager (SAM) perustuu tehokkaaseen teollisuus-pc:hen ja toimii Kaeserin kehittämällä adaptiivisella 3D-säädöllä (patenttihakemus käsiteltävänä). Ohjausjärjestelmä mukauttaa kompressorien tuoton ja energiankulutuksen aina optimaalisesti kulloinkin vallitsevaan ilmantarpeeseen. Tähänastisista pääohjausjärjestelmistä poiketen keskeistä roolia ei enää näyttele kapea painealue ja mahdollisimman vähäinen kytkentäpaineen ero, vaan kattava energiatehokkuuden optimointi. Laajat käyttömahdollisuudet SAM on huippujoustava hallintajärjestelmä, jonka tarjoamat laajat käyttömahdollisuudet ovat omaa luokkaansa. Se ei suinkaan säädä, analysoi ja valvo ainoastaan uuden sukupolven KAESER-kompressoreita: myös vanhemmat mallit, muiden valmistajien koneet sekä aseman muut komponentit voidaan kytkeä järjestelmään, jolloin myös niitä voidaan ohjata SAMin kautta. Paineilma-aseman visualisointi Tietojen visualisointi tapahtuu ohjauksessa vakiona olevalla Sigma Air Control Basic -ohjelmalla. Integroidun WWW-palvelimen avulla paineilma-aseman tila esitetään optisesti HTML-sivujen muodossa. Näyttöpäätteeltä ovat nähtävissä kompressorien ajankohtaiset käyntitilat, SAMin käyttöpaneelin ajankohtainen tila, verkkopaineen kehitys viimeisen käyntijakson aikana sekä huoltomuistutukset ja häiriöilmoitukset. Tämä ei vaadi muita välineitä kuin WWW-selaimella varustetun PC:n, analogisen modeemin ja puhelinlinjan tai Ethernet-liitännän. Valinnainen Sigma Air Control Plus -ohjelmisto mahdollistaa myös SAMin pitkäaikaismuistissa olevien tietojen esittämisen graafi sesti. Muistista voidaan salasanalla hakea pitkän aikavälin tietoa verkkopaineen kulusta, tuotosta, suoritusominaisuuksista kevennetyllä ja kuormituskäynnillä sekä kompressorien kuormitusasteesta ja energiankulutuksesta. Tämä tekee paineilmatuotannon käyttötiedoista ja kustannuksista läpinäkyviä ja mahdollistaa paineilmatuotannon valvonnan. Huoltotoimien koordinoimiseksi kaikkia käyttötuntilaskureita voidaan tarkastella näyttöpäätteeltä käsin. paineen jousto Paineen optimaalinen laatu 2 Innovatiivinen 3D-säätö rekisteröi ensimmäistä kertaa paitsi kytkentähäviöt (käynnistykset/pysäytykset) myös muut paineilmajärjestelmän energiatehokkuuteen vaikuttavat ulottuvuudet, ts. säätöhäviöiden (kevennyskäynti- ja taajuusmuuttajahäviöiden) sekä paineen jouston vaatiman energian. SAM analysoi jatkuvasti näiden tekijöiden keskinäistä suhdetta tavoitteenaan optimaalinen tehokkuus ja ohjaa kompressoreita sen mukaisesti. Kytkentätaajuuden adaptiivinen laskenta määräytyy vaaditun paineen mukaan. Paineen laatu kertoo, kuinka tarkkaan vaadittua painetta kyetään ylläpitämään. 3D-säädön avulla paineilma-asemien paineen laatu kyetään ensimmäisen kerran optimoimaan. Sen myötä paineilma-aseman keskimääräistä painetta voidaan alentaa. 3 kytkentähäviöt säätöhäviöt

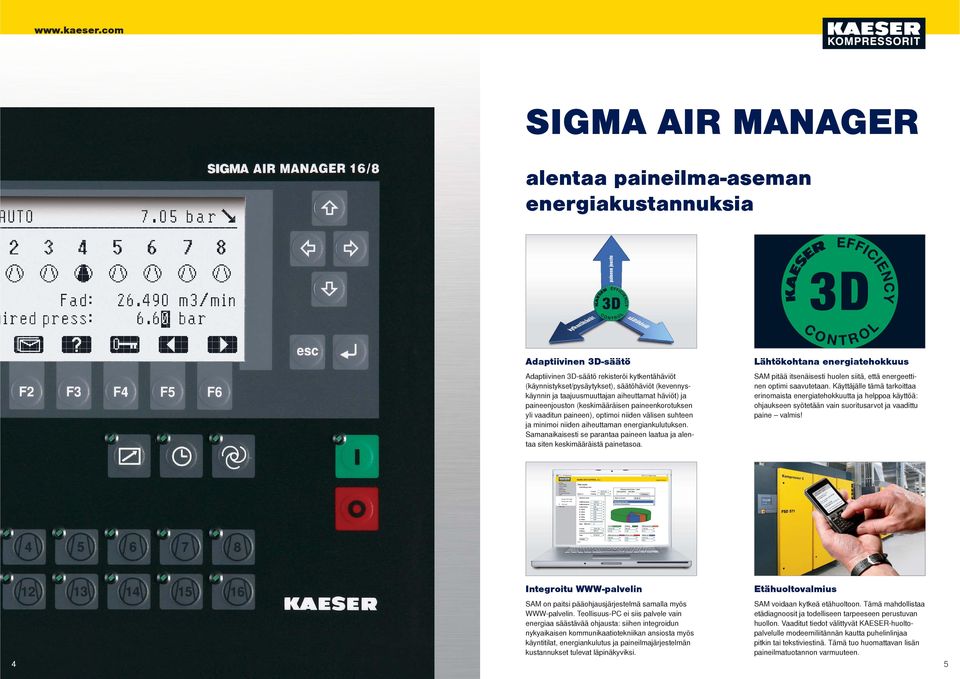

3 Settings Current system pressure Energy costs: Image Energy costs: Table Total costs Contact / Service alentaa paineilma-aseman energiakustannuksia paineen jousto kytkentähäviöt säätöhäviöt Adaptiivinen 3D-säätö Adaptiivinen 3D-säätö rekisteröi kytkentähäviöt (käynnistykset/pysäytykset), säätöhäviöt (kevennyskäynnin ja taajuusmuuttajan aiheuttamat häviöt) ja paineenjouston (keskimääräisen paineenkorotuksen yli vaaditun paineen), optimoi niiden välisen suhteen ja minimoi niiden aiheuttaman energiankulutuksen. Samanaikaisesti se parantaa paineen laatua ja alentaa siten keskimääräistä painetasoa. Lähtökohtana energiatehokkuus SAM pitää itsenäisesti huolen siitä, että energeettinen optimi saavutetaan. Käyttäjälle tämä tarkoittaa erinomaista energiatehokkuutta ja helppoa käyttöä: ohjaukseen syötetään vain suoritusarvot ja vaadittu paine valmis! Total costs Load/idling costs : General costs: 3:Maintenance :Maintenance :Downtime : Other Display period (max. 1 year) Starting date End date Indicators Start of record: 00:00:10 Resetting the time: Currency fluctuation: Sum :Load 2:Idling 3:Maintenance % 1.58 % 6.14 % Total :Miscellaneous 5:Downtime 4:Material % % % Integroitu WWW-palvelin Etähuoltovalmius SAM on paitsi pääohjausjärjestelmä samalla myös WWW-palvelin. Teollisuus-PC ei siis palvele vain energiaa säästävää ohjausta: siihen integroidun nykyaikaisen kommunikaatiotekniikan ansiosta myös käyntitilat, energiankulutus ja paineilmajärjestelmän kustannukset tulevat läpinäkyviksi. SAM voidaan kytkeä etähuoltoon. Tämä mahdollistaa etädiagnoosit ja todelliseen tarpeeseen perustuvan huollon. Vaaditut tiedot välittyvät KAESER-huoltopalvelulle modeemiliitännän kautta puhelinlinjaa pitkin tai tekstiviestinä. Tämä tuo huomattavan lisän paineilmatuotannon varmuuteen. 4 5

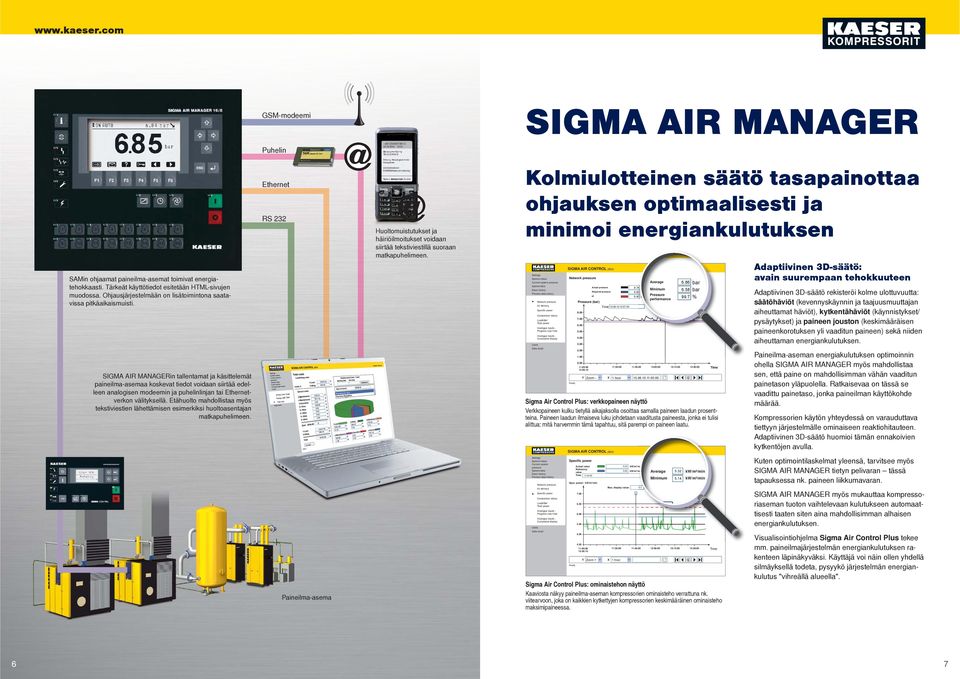

4 GSM-modeemi SAMin ohjaamat paineilma-asemat toimivat energiatehokkaasti. Tärkeät käyttötiedot esitetään HTML-sivujen muodossa. Ohjausjärjestelmään on lisätoimintona saatavissa pitkäaikaismuisti. Puhelin Ethernet Huoltomuistutukset ja häiriöilmoitukset voidaan siirtää tekstiviestillä suoraan matkapuhelimeen. Kolmiulotteinen säätö tasapainottaa ohjauksen optimaalisesti ja minimoi energiankulutuksen Settings Current system pressure Network pressure Air delivery Specific power Compressor status Load/idle/ Total power Progress over time Cumulative display Network pressure Pressure () Actual pressure Required pressure pt Time :07: Average Average Minimum Minimum Pressure performance % % Adaptiivinen 3D-säätö: avain suurempaan tehokkuuteen Adaptiivinen 3D-säätö rekisteröi kolme ulottuvuutta: säätöhäviöt (kevennyskäynnin ja taajuusmuuttajan aiheuttamat häviöt), kytkentähäviöt (käynnistykset/ pysäytykset) ja paineen jouston (keskimääräisen paineenkorotuksen yli vaaditun paineen) sekä niiden aiheuttaman energiankulutuksen. in tallentamat ja käsittelemät paineilma-asemaa koskevat tiedot voidaan siirtää edelleen analogisen modeemin ja puhelinlinjan tai Ethernetverkon välityksellä. Etähuolto mahdollistaa myös tekstiviestien lähettämisen esimerkiksi huoltoasentajan matkapuhelimeen. Settings Current system pressure Network pressure Air delivery Specific power Compressor status Load/idle/ Total power Progress over time Cumulative display :05: Y Zoom - Specific power Actual value Reference value Time 11:44:50 Spec. power / :30:00 11:45:00 12:00:00 12:15:00 12:30:00 Time X 1 hour :05:00 Sigma Air Control Plus: verkkopaineen näyttö Verkkopaineen kulku tietyllä aikajaksolla osoittaa samalla paineen laadun prosentteina. Paineen laadun ilmaiseva luku johdetaan vaaditusta paineesta, jonka ei tulisi alittua: mitä harvemmin tämä tapahtuu, sitä parempi on paineen laatu Max. display value: min min 6.3 Average AverageMinimum Minimum Paineilma-aseman energiakulutuksen optimoinnin ohella myös mahdollistaa sen, että paine on mahdollisimman vähän vaaditun painetason yläpuolella. Ratkaisevaa on tässä se vaadittu painetaso, jonka paineilman käyttökohde määrää. Kompressorien käytön yhteydessä on varauduttava tiettyyn järjestelmälle ominaiseen reaktiohitauteen. Adaptiivinen 3D-säätö huomioi tämän ennakoivien kytkentöjen avulla. Kuten optimointilaskelmat yleensä, tarvitsee myös tietyn pelivaran tässä tapauksessa nk. paineen liikkumavaran. myös mukauttaa kompressoriaseman tuoton vaihtelevaan kulutukseen automaattisesti taaten siten aina mahdollisimman alhaisen energiankulutuksen. Paineilma-asema :05: Y Zoom + X 11:30:00 11:45:00 12:00:00 12:15:00 12:30:00 Time 1 hour Sigma Air Control Plus: ominaistehon näyttö Kaaviosta näkyy paineilma-aseman kompressorien ominaisteho verrattuna nk. viitearvoon, joka on kaikkien kytkettyjen kompressorien keskimääräinen ominaisteho maksimipaineessa. 5 0 Visualisointiohjelma Sigma Air Control Plus tekee mm. paineilmajärjestelmän energiankulutuksen rakenteen läpinäkyväksi. Käyttäjä voi näin ollen yhdellä silmäyksellä todeta, pysyykö järjestelmän energiankulutus "vihreällä alueella". 6 7

5 Contact / Service Settings Current system pressure Energy costs: Image Energy costs: Table Total costs Total costs Load/idling costs : General costs: 3:Maintenance :Maintenance :Downtime : Other Display period (max. 1 year) Starting date End date Start of record: 00:00:10 Resetting the time: Currency fluctuation: Indicators Sum :Load 2:Idling 3:Maintenance % 1.58 % 6.14 % Total :Miscellaneous 5:Downtime 4:Material % % % Yrityksenne paineilmakustannukset yhdellä silmäyksellä Sigma Air Control Plus jäsentää kustannukset yksityiskohtaisesti kustannuspaikoittain. Se soveltuu myös yrityksen sisäiseen suoritelaskentaan, jos järjestelmään asennetaan hajautetut tilavuusvirran mittalaitteet. Käyttäjä saa seuraavat tiedot: kompressorien kuormitusaste, tuotto, teho, ominaistehon tarve kokonaiskustannukset kustannusten yhteenveto graafi sesti esitettynä (tietoja esim. huolto- ja korjauskustannuksista on myös mahdollista syöttää manuaalisesti) käyttötiedot pitkäaikaismuistista (takautuvasti yhden vuoden ajalta) sähkötariffiasetukset. Tiedot voidaan siirtää edelleen. Ethernet-/modeemi-/RS 232 -liitännän kautta kustannuspaikkaraporttia voidaan koska tahansa tarkastella jokaiselta internetkelpoiselta PC:ltä käsin. Tiedot antaa käyttöön SIGMA AIR MANAGERiin integroitu WWW-palvelin. Järjestelmän kytkentä KAESER-etähuoltoon takaa, että tarvittaessa myös KAESER-asentaja saapuu paikalle sovittuun aikaan. 8 9

6 Varustus Mitat Ohjausjärjestelmä Kytkentäkaappi Hyväksynnät Käyttöpaneelista sekä ohjaus- ja tietokoneyksiköstä muodostuva teollisuus- PC. Moduulit kommunikointiliitäntöjä varten, WWW-palvelin (paitsi SAM Basic). Digitaaliset tulo-/lähtösignaalit, valikkonavigointi monitoimintonäppäimillä (pehmeät kalvonäppäimet). Laitteisto Teollisuusprosessori, metallikotelo, kaikki rakenneosat ja komponentit suunniteltu teollisuuden rasittaviin käyttöolosuhteisiin. Grafiikkanäyttö, LED-näytöt ja kohotetut kalvonäppäimet. Pöly- ja roiskevesisuojattu, IP 54. Liitinrima potentiaalivapaiden koskettimien kautta ohjattavien kompressorien kytkentää varten. Liitännät Analogiset ja digitaaliset tulot ja lähdöt. Lisäksi SAM-versioissa 4/4 16/8: Ethernet, Profi bus DP Master, PCM- CIA-korttipaikka, RS 232. ADAPTIIVINEN 3D-SÄÄTÖ jälkiasennettavissa päivityksen yhteydessä CE, culus, EMC. Optiot/lisävarusteet Pitkän aikavälin tietojen visualisointi, SIGMA AIR CONTROL PLUS, modeemisarja (analoginen), GSM-modeemi, send/receive-protokollat, Modbus-liitäntä, osaverkko-ohjaus, keskeytyksetön virransyöttö, Profi bus-konvertteri, väyläpistoke, väyläkaapeli, signaalin kahdentaja, Ethernet-Profi bus DP-konvertteri, optinen linkkimoduuli valokaapelia varten SAM 4/4SAM 8/4 SAM 8/8 SAM 16/8 Tekniset tiedot Paineen säätö Kompressorien liitäntämahdollisuudet Profi bus DP:n kautta Potentiaalivapaiden koskettimien kautta Vapaat lähtösignaalit Vapaat tulosignaalit Sigma Air Control -visualisointi WWW-palvelimen avulla Kommunikointiliitännät Mitat L x K x S Paino Malli Adaptiivinen 3D-säätö Ohjattavia kompressoreja yhteensä Sigma Control -ohj. varustettuja kompressoreja Profi buskonvertteri 1) Kompressorit ilman Sigma Controlia (myös muiden valmistajien) 2) digitaaliset analogiset 0 20 ma digitaaliset analogiset 0 20 ma/ PT 100 basic plus RS 232 3) Ethernet (yrityksen omaa tietokoneverkkoa varten) 4) Profi bus DP (master) 5) Modeemi mm kg SAM Basic 4x 4x (DO) 1x (DO) vaihtokosketin 1x SAM 4/4 4x 4x 4x 4x (DO) 1x (DO) vaihtokosketin 1x SAM 8/4 8x 8x 8x 4x (DO) 1x (DO) vaihtokosketin 1x SAM 8/8 8x 8x 8x 8x (2xDO+2xDI) 8x (DO) vaihtokosketin 1x SAM 16/8 16x 16x 8x 8x (2xDO+2xDI) 16x (DO) vaihtokosketin 2x 4x 380 x 500 x x 380 x 500 x x 380 x 500 x x 1x /2x 500 x 700 x x 3x / 4x 800 x 1200 x ) Mahdolliset Profi bus-konvertterit: PBU 4+4, PBU 8, PBU 8R, PBU 8K, PBU 32, PBU 8/4+4K, PBU 8R+ (signaalin kahdentaja); maks. 80 tuloa. 2) Käyttämättömät kompressorikoskettimet ovat vapaasti käytettävissä. 3) RS 232 Sigma Air Control Basic ja Plus-visualisointiohjelmien suoraa käyttöä varten: - kaapelin maksimipituus 15 m - käytettäessä liitäntämuunninta RS 485:n yhteydessä maks. 800 m. 4) Sigma Air Control Basic ja Plus-visualisointiohjelmien käyttämiseksi yrityksen omassa tietokoneverkossa. 5) SIGMA CONTROL -ohjauksella tai KAESER Profi bus -konvertterilla varustettujen ruuvikompressorien liittämiseksi. SIGMA AIR CONTROL -visualisointiohjelman asettamat järjestelmävaatimukset: internet-selaimella varustettu PC (IE 7 tai uudempi tai Mozilla Firefox 3.6 ja Java-tukiohjelma). Vakiona Valinnainen; asennus myös jälkikäteen Ei tälle mallille DO: digitaalinen lähtö DI: digitaalinen tulo 10 11

7 Kotonaan kautta maailman Maailmanlaajuisesti toimiva KAESER KOMPRESSOREN on yksi suurimmista kompressorien valmistajista ja paineilmateknisten järjestelmien toimittajista. Yritys kuuluu myös Suomessa alan johtaviin toimijoihin. Tytäryhtiöt ja yhteistyökumppanit yli 100 maassa takaavat, että asiakkaillamme on käytössään huippunykyaikaiset, tehokkaat ja luotettavat paineilmalaitteistot. Kokeneet paineilma-asiantuntijamme tarjoavat monipuolista neuvontaa ja löytävät yksilöllisen ja energiatehokkaan ratkaisun kaikkiin paineilman käyttökohteisiin. Globaali tietoverkkomme tuo asiantuntemuksemme maailmanlaajuisesti kaikkien asiakkaiden ulottuville. Vankan ammattitaidon omaava, maailmanlaajuisesti verkottunut myynti- ja huolto-organisaatio takaa KAESER-tuotteiden ja -palveluiden saatavuuden ja käytettävyyden kaikkialla maailmassa. Suomessa KAESERillä on omia toimipisteitä kahdeksalla paikkakunnalla. Omaa organisaatiotamme täydentää valtuutettujen jälleenmyyjien ja huoltoliikkeiden verkosto. KAESER Kompressorit Oy Tiilitie Vantaa Puh. (09) Faksi (09) Sähköposti: P-790FI.4/15 Oikeus teknisiin muutoksiin pidätetään.
