1 Paineilmatuotannon hallintajärjestelmä SIGMA AIR MANAGER 4.0 Teollisuus 4.0 -aikakauden avainteknologiaa

2 SIGMA AIR MANAGER 4.0 Paineilman ohjausteknologiaa 4.0 Compressors - BSD 75 Volumetric fl ow rate Teollisuus 4.0 on neljännen teollisen vallankumouksen avainsana. Yksilöllisten tuotantoprosessien ja tuotekohtaisen tiedonvälityksen ohella tärkeäksi tekijäksi tässä yhteydessä on tullut myös aika, sillä aika on rahaa. Teollisuus 4.0 perustuu digitaaliseen informaatioteknologiaan, ihmisen ja koneen, laitteiden ja työstökappaleiden väliseen verkottumiseen. Tässä teknologian murroksessa on kyse reaaliajassa välittyvästä ja analysoitavasta tiedosta ja sen myötä saadusta ratkaisevasta kilpailuedusta. Se luo potentiaalista lisäarvoa varmistamalla esimerkiksi tärkeiden tuotantovälineiden jatkuvan käytettävyyden. Contact i Totea analysoi reagoi kaikki reaaliajassa SIGMA AIR MANAGER 4.0 on SIGMA NETWORK -verkon sydän ja teollisuus 4.0:n avainteknologiaa. Paineilmalaitteiston keskeisenä äly-yksikkönä se ohjaa koko paineilmajärjestelmää ja vastaa esineiden internetissä datan virtaustoistosta keskitetylle, vastaisuudessa tarjottavalle KAESER SIGMA SMART AIR -sovellukselle. Paineilmajärjestelmän prosessitietojen siirto tapahtuu reaaliaikaisesti. Erityisten algoritmien avulla dataa analysoidaan jatkuvasti sen hyödyntämiseksi esimerkiksi ennakoivassa kunnossapidossa. Ennakoivan kunnossapidon puitteissa KAESERin datakeskus valvoo paineilmalaitteistoa keskitetysti ja huolehtii sen energianhallinnasta pyrkien varmistamaan paineilmalaitteiston tehokkuuden koko sen elinkaaren ajan. KAESER SIGMA SMART AIR ennakoivaa kunnossapitoa Tämä vastaisuudessa tarjottava palvelu edellyttää SIGMA AIR MANAGER 4.0 -hallintajärjestelmää. SIGMA SMART AIR -palvelu luo uusia ulottuvuuksia: Etädiagnoosin ja käytännön tarpeista lähtevän, ennakoivan huollon yhdistelmä tuo huomattavan lisän paineilmatuotannon varmuuteen. Paineilmalaitteiston prosessitiedot ja niiden pohjalta tehdyt analyysit ovat jatkuvasti saatavilla, mikä mahdollistaa laitteiston ihanteellisen huoltoajankohdan määrittelyn. Näin voidaan välttää suunnittelemattomat tuotannonkeskeytykset, lisätä energiatehokkuutta tärkeiden parametrien valvonnan ansiosta ja mukauttaa paineilmajärjestelmä käyttökohteen tarpeisiin koko järjestelmän käyttöiän ajan. Tarpeita vastaava, ennakoiva kunnossapito parantaa tuotantovarmuutta mahdollistaen jopa 30 prosentin säästön huoltokustannuksissa. Joustava paine advanced 3D -säätö Tehokas säätö Tehokkaat kytkennät Innovaatio: adaptiivinen 3D advanced -säätö Adaptiivisen 3D advanced -säädön algoritmi sovittaa yhteen KAESER-paineilmajärjestelmän kaikkien komponenttien käynnin. Tämän ansiosta järjestelmä tuottaa täsmälleen käyttökohteen vaatiman määrän paineilmaa maksimaalisella energiatehokkuudella. Adaptiivinen 3D advanced -säätö analysoi jatkuvasti eri parametrien (esimerkiksi kytkentä- ja säätöerojen) välistä suhdetta toisiinsa ja laskee ennakoivasti monista eri vaihtoehdoista optimaalisen tehokkuuden mahdollistavan yhdistelmän. Käynnistymisten ja pysähtymisten lisäksi se huomioi myös kevennyskäynti- ja taajuusmuuttajahäviöt sekä paineen jouston. Samalla se optimoi paineen laadun ts. pitää painetason mahdollisimman vähän vaaditun tason yläpuolella ja alentaa siten keskimääräistä painetta. 2 3

3 SIGMA AIR MANAGER 4.0 Mitä se sisältää ja mitä se tarjoaa? KAESER SIGMA NETWORK Kaikki komponentit luotettavasti verkotettu Kaikki paineilma-aseman komponentit voidaan vaivatta integroida KAESER SIGMA NETWORK -verkkoon. Lisätietoja sivulta 6 alkaen Päivitys paineilma-aseman laajentuessa Tulevaisuus huomioitu SIGMA AIR MANAGER 4.0 kasvaa mukana Ohjelmisto voidaan päivittää ohjaamaan myös laajennettua paineilma-asemaa. Tämä ei edellytä laitteiston vaihtoa. Lisätietoja sivulla 8 Reaaliaikainen PI-kaavio Kaikki yhdellä silmäyksellä Koko paineilma-asema virtauskaavion muodossa 12 tuuman näytöllä. Lisätietoja sivulla 9 Teollisuus 4.0 Reaaliaikainen kommunikaatio ja tiedonsiirto KAESER hyödyntää digitaalista informaatioteknologiaa ja verkottaa kaikki SIGMA AIR MANAGER 4.0 -hallintajärjestelmää ympäröivät komponentit. Asiakkaan saama hyöty: reaaliaikainen tiedonvaihto energiatehokkuuden ja kustannusten optimoimiseksi sekä häiriöttömän tuotannon ylläpitämiseksi. Compressors - BSD 75 Volumetric flow rate Energianhallinta DIN EN ISO Adaptiivinen 3D advanced -säätö Optimaalista tehokkuutta Ohjaa paineilmajärjestelmien käyntiä ja laskee ennakoivasti monista eri vaihtoehdoista optimaalisen tehokkuuden mahdollistavan käyntitavan. Contact i Energiaraportti hetkessä laadittu SIGMA AIR MANAGER 4.0 tallentaa käyntitiedot ja laatii niistä raportin DIN EN ISO standardin vaatimukset täyttäen. Lisätietoja sivulla 10 KAESER SIGMA SMART AIR SIGMA AIR MANAGER 4.0 Logic Huoleton palvelupaketti Integroitu ohjelmoitava ohjain Ainutlaatuinen etädiagnoosin ja huollon yhdistelmä takaa tuotantovarmuuden ja tuo kustannussäästöä. Lisätietoja sivulta 16 alkaen RFID-kortti Turvallinen sisäänkirjautuminen Integroitu RFID-liitäntä varmistaa käyttöoikeutettujen henkilöiden turvallisen sisäänkirjautumisen ilman salasanoja. KAESER CONNECT Käynti-, kulutus- ja kustannustiedot aina ja kaikkialla saatavissa Kaikkia käynti-, kulutus- ja kustannustietoja voidaan tarkastella miltä tahansa verkossa olevalta laitteelta käsin. Aina ja kaikkialla. Lisätietoja sivulta 14 alkaen Yksilöllisesti ohjelmoitavat, laitekohtaiset toiminnot kuten esimerkiksi lämpötilan mukaan määräytyvä tulo-, kierto- ja poistoilmaventtilien ohjaus voidaan toteuttaa tällä suunnittelutyökalulla ilman erillistä PLC-ohjainta. Lisätietoja sivulla

4 Compressors - BSD 75 Compressors - BSD 75 Volumetric flow rate Volumetric fl ow rate Contact i Digitaalinen näyttölaite (esim. kannettava tietokone) Valvomo Valvomo KAESER SIGMA NETWORK Huippunopeutta tiukkojen turvastandardien tuomalla varmuudella KAESER CONNECT Teollisuus 4.0 asettaa tiukat vaatimukset tietoverkolle. Sen on oltava nopea, luotettava ja mukautettavissa tuleviinkin tarpeisiin. KAESERin kehittämä tehokas Ethernet-pohjainen SIGMA NETWORK -verkko valvoo ja ohjaa paineilma-asemaa optimaalisesti luonnollisesti myös teollisuus 4.0 -ympäristössä. Ennakoivan kunnossapidon perusta SIGMA NETWORK muodostaa yhdessä SIGMA AIR MANAGER 4.0 -hallintajärjestelmän kanssa täydellisesti yhteensovitetun infrastruktuurin, joka antaa tiedot ennakoivan kunnossapidon ja energiahallinnan kaltaisille palveluille. Nämä alentavat kustannuksia ja parantavat järjestelmän toimintavarmuutta ja käytettävyyttä. Contact i SIGMA AIR MANAGER 4.0 Kommunikaatiomoduuli (esim. Modbus TCP) Tämän lisäksi teolliset sovellukset asettavat erityisiä vaatimuksia kommunikoinnille myös koneelta koneelle, mihin myös teollisuus 4.0 perustuu. Sen on oltava toimintavarmaa ja paikallisesti käsiteltävää, mutta kuitenkin maailmanlaajuisesti yhteensopivaa. Sen on kyettävä nopeasti ja luotettavasti siirtämään suuria tietomääriä ja samalla taattava tietojen luottamuksellisuus ja prosessin vaatimat reaaliaikaiset ominaisuudet. KAESER SIGMA NETWORK täyttää kaikki nämä edellytykset ja tarjoaa vielä paljon muutakin. Käyttäjän toivomuksesta paineilma-aseman käyttötiedot voidaan laajakaistayhteyden kautta luotettavasti siirtää KAESERin datakeskukseen. Tämä on edellytys KAESER SIGMA SMART AIR -palvelun käytölle. Yhteensopiva Olemassa olevat KAESER-Profi bus-verkot voidaan luonnollisesti integroida SIGMA NETWORK -verkkoon. KAESER SIGMA NETWORK Ohjaus: SIGMA CONTROL 2 SIGMA NETWORK PROFIBUS-Master Ohjaus: SIGMA CONTROL Tiedot turvassa Luotettavaan Ethernet-teknologiaan pohjautuva verkko on paikallinen paineilma-aseman sisäinen verkko, joka mahdollistaa paineilma-aseman komponenttien optimaalisen integroinnin. Perinteisistä, suhteellisen hitaista (enintään 12 Mbit/s) väyläratkaisuista kuten Profibus, CAN jne. poiketen tämän verkon siirtonopeus on 100 Mbit/s. Laajalti käytetty TCP/IP-protokollastandardi muodostaa SIGMA NETWORK -verkon tietoliikenteen perustan. SIGMA NETWORK käyttää KAESERin omia MAC-osoitteita ja muodostaa suljetun ja luotettavan verkkosegmentin, joka vastaa teollisille ohjausjärjestelmille annettuja suosituksia. Määritelty siirtosolmu mahdollistaa tietojen luotettavan vaihdon ulkoisten tahojen kanssa. Erilaisia jälkikäsittelykomponenttien kytkentämahdollisuuksia Perinteisten kompressorien kytkentämahdollisuus SIGMA CONTROL 2 -ohjauksella varustettujen kompressorien kytkentä SIGMA CONTROL -ohjauksella varustettujen kompressorien kytkentä; kytkentä Profi busverkossa toimiviin asemiin (korvaa SAM 1:n) Turvatut tiedot turvattu käynti! 6 7

5 SIGMA AIR MANAGER 4.0 Tulevaisuuteen varautuva ratkaisu, joka kasvaa paineilmatarpeen mukana Yrityksen laajenemisen myötä paineilman tarve saattaa kasvaa. Edessä voi olla paineilma-aseman laajentaminen. teetti voidaan helposti mukauttaa yrityksen kasvaneeseen tarpeeseen. SIGMA AIR MANAGER 4.0:lle tämäkään ei ole mikään ongelma, sillä siinä on kaikki valmiudet yrityksenne kasvun varalta. Hallintajärjestelmän laajennus ei vaadi investointia uuteen laitteeseen ohjelmiston päivitys riittää. Jos SIGMA AIR MANAGER 4.0 on aikaisemmin ohjannut esimerkiksi enintään neljää kompressoria, voi se ohjelmiston päivityksen jälkeen ohjata kahdeksaa tai jopa 16:ta kompressoria. Näin SIGMA AIR MANAGER 4.0:n kapasi- Tämä luo varman pohjan suunnitelmallisuudelle, mikä puolestaan on ratkaiseva edellytys yrityksen ohjaamiseksi hallitusti kohti tulevaisuutta. Compressors - BSD 75 Volumetric flow rate Laajennus SIGMA AIR MANAGER Pow Volumetric flow r Laajennus 8 Paineilma-asemalla ohjattavia kompressoreja enintään 16 Contact i SIGMA AIR MANAGER Pow Volumetric fl ow r 4 SIGMA AIR MANAGER Pow Volumetric flow r Paineilma-asemalla ohjattavia kompressoreja enintään 8 Laajennus Putki- ja instrumenttikaavio (PI-kaavio) Koko järjestelmä reaaliaikaisena PI-kaaviona SIGMA AIR MANAGER 4.0:n PI-kaaviossa näkyvät kaikki paineilma-aseman komponentit. Myös jälkikäteen lisättyjen laitteiden tiedot näkyvät ja ovat käytettävissä SIGMA AIR MANAGER 4.0:ssa. Kaikki kytketyt komponentit näkyvät yhdellä silmäyksellä ja ovat yksilöllisten nimikkeiden ansiosta nopeasti tunnistettavissa. Käyntitilat visualisoidaan reaaliaikaisesti eri värein. PI-kaaviossa esitetään seuraavat parametrit: yksittäisten komponenttien käyntitilat yksittäisten komponenttien häiriöilmoitukset ja huoltomuistutukset tilavuusvirta teho paine muut käsiteltävät mittaussignaalit kuten esim. painekastepiste, kompressorihuoneen lämpötila jne. Paineilma-asemalla ohjattavia kompressoreja enintään 4 8 9

6 Interval Months ( M) M 1/2015 M 2/2015 M 3/2015 M 4/2015 M 5/2015 M 6/2015 consumption / h Idle On load Total Volume / m³ Specific power / () Observation ACCESS MODE Initial Start-up Contact SIGMA AIR MANAGER Automatic 7.19 bar Diagram Start: :00:00 End: :59:00 Refresh 0,9% 99,1% 35% 9% 56% SIGMA AIR MANAGER 4.0 Logic Integroitu ohjelmoitava ohjain yksilöllisesti ohjelmoitaville toiminnoille 1.1 On load 9, Idle Energy costs 9, Volume: Specific power: 612,371 m³ 6.20 /() Compressed air index: /1000m³ 1 Energy costs 9, Amortisation 6, costs 1, Total costs 17, Initial Start-up Confi guration Contact i SIGMA AIR MANAGER 4.0 Logic mahdollistaa yksilöllisten toimintojen vapaan ohjelmoinnin KAESERin Engineering Base -suunnittelutyökalulla. Logiikkatoimintojen avulla voidaan esimerkiksi tulo-, kiertoja poistoilmaventtiilejä hallita lämpötilaohjatusti. Ylimääräistä PLC- tai logiikkaohjausta ei useimmissa tapauksissa enää tarvita. Tästä on muutakin etua kuin vain helpottunut käsittely. Integrointi tuo ennen kaikkea merkittävää kustannushyötyä verrattuna perinteisen ohjauksen ja erillisen PLC-ohjauksen yhdistelmään. Haluatko lisätietoja SIGMA AIR MANAGER 4.0 Logic -ohjaimesta? Ota meihin yhteyttä kerromme mielellämme lisää tästä valinnaisesta palvelusta. DIN EN ISO standardin mukainen energianhallinta Energiaraportti hetkessä laadittu KAESER on energiatehokkuuden asiantuntija, sillä se on ydinosaamistamme. SIGMA AIR MANAGER 4.0 on kokonaisratkaisu, joka mahdollistaa paineilmajärjestelmän kaikkien oleellisten energiatietojen tallennuksen ja analysoinnin. Raportti sertifiointia varten on hetkessä laadittu. Jäähdytys-/adsorptiokuivaimien kesä-/ talvikäyttö Tulo-/kierto-/poistoilmaventtiilien ohjaus Näin SIGMA AIR MANAGER 4.0 toimii: Yrityksen ympäristökuormituksen ja kustannusten alentamiseksi DIN EN ISO standardi määrittelee, kuinka yrityksen systemaattisesti tulee parantaa energiatehokkuutta. SIGMA AIR MANAGER 4.0 auttaa laatimaan sertifioinnin edellyttämän raportin tehokkaasti ja aikaa säästäen: se tallentaa ja analysoi paineilmajärjestelmän käyntitiedot ja laatii niiden pohjalta energiataseen. mittaussignaalien tiedot pitkäaikaismuistista (takautuvasti yhden vuoden ajalta) sähkötariffi asetukset paineilman tunnusluvut enintään 6 vuoden ajalta Tiedot voidaan siirtää edelleen. Kustannuspaikkaraporttia voidaan koska tahansa tarkastella jokaiselta internetkelpoiselta päätteeltä käsin. Lisäksi ohjaus voi lähettää määräajoin raportin nimettyyn sähköpostiosoitteeseen. Kuivaimen vaihtokytkentä Aseman lämpötilan säätö Käyttäjä saa seuraavat tiedot: paineilmajärjestelmän tai yksittäisten komponenttien tunnusluvut DIN EN ISO standardin mukaista energianhallintajärjestelmän sertifiointia varten kompressorien kuormitus, tuotto, teho, ominaistehon tarve kokonaiskustannukset kustannusyhteenveto graafisesti esitettynä (sis. arvojen, esim. huolto- ja korjauskustannusten, manuaalisen syöttömahdollisuuden) SIGMA AIR MANAGER Manual 6.45 bar Period comparison Vaivaton tiedonsiirto sähköpostiosoitteeseen SIGMA AIR MANAGER 4.0 Logic 10 11

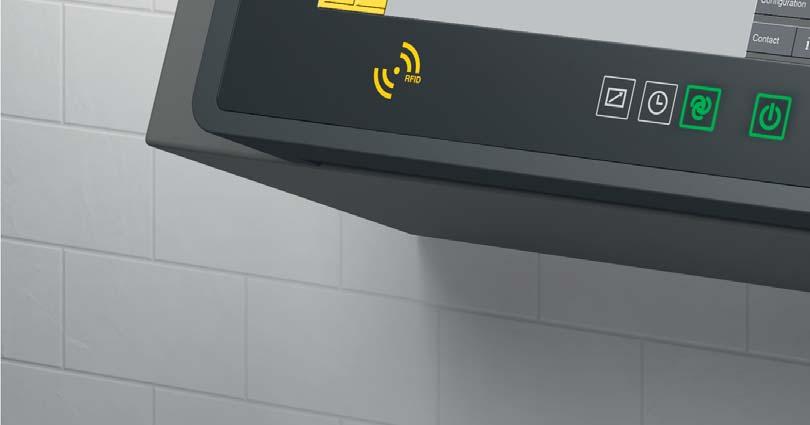

7 Selkeä 12 tuuman värinäyttö Tukeva ja helppokäyttöinen kosketusnäyttö Moderni, kapasitiivinen kosketusnäyttö ja pitkäikäinen LED-valaistus tekevät SIGMA AIR MANAGER 4.0:n käytöstä erittäin käyttäjäystävällistä. Mutta ei vain kosketukseltaan vaan myös teksteiltään: ohjauksessa on 30 esiohjelmoitua käyttökieltä - myös suomi. 1) yhteenveto: painekäyrä, paine, ajankohtaiset arvot, historia kompressorien manuaalinen esivalinta lähteet: paine ja teho, esivalinta, prioriteetit asema: koko järjestelmä PI-kaaviona, mittausarvot, tilatiedot, käyntitunnit ja sarjanumerot 2) Ilmoitukset kuittaamattomien ilmoitusten näyttö ajankohtaisten ilmoitusten näyttö ilmoitushistorian näyttö (kaikki ilmoitukset) 3) Valvonta paineilman kulutus ominaisteho mittaustiedot 4) Energia & kustannukset energiakustannukset taulukkona energiakustannukset kaaviona energian ja kustannusten vertailu itse määritellyltä aikajaksolta tariffiasetukset raportti: lähetys vapaasti määriteltävään sähköpostiosoitteeseen vapaasti määriteltävin aikavälein (esimerkiksi DIN EN ISO standardin mukaiset tunnusluvut) 5) Huolto Aseman komponenttien (esim. kompressorien, kuivainten, suodattimien...) huoltotilan näyttö. Yksittäisten komponenttien huoltotilat ovat yhdellä silmäyksellä tunnistettavissa. 6) Säätö paineen tavoite- ja oloarvo paineen valvonta 7) SIGMA AIR MANAGER 4.0 Logic SIGMA AIR MANAGER 4.0 Logic mahdollistaa kompressoriasemalle räätälöidyt, yksilölliset toiminnot. Logiikkatoimintojen avulla voidaan esimerkiksi tulo-, kierto- ja poistoilmaventtiilejä hallita lämpötilaohjatusti. 8) Aikaohjaus Paineilma-asemaa voidaan käyttää integroidun ajastimen avulla. Käytettävissä on 99 kytkentäpistettä. 9) Käyttöönotto yhteenveto kaikista SIGMA NETWORK -tuloista ja lähdöistä yhteenveto kaikista PROFIBUS-väylän kautta kytketyistä kompressoreista ja kaikista Profi buskonverttereista (Profibus-tulot ja -lähdöt) yhteenveto kaikista SIGMA NETWORKin kautta kytketyistä, SIGMA CONTROL 2:lla varustetuista kompressoreista päivitys uudemmalle ohjelmistoversiolle laajennetun/mukautetun kompressoriaseman konfigurointitietojen tuonti asetustietojen, ilmoitushistorian ja lokitiedostojen varmennus SD-kortille tiedot ja asetukset koskien pääohjausjärjestelmään kytkentää 10) Konfiguraatio SIGMA AIR MANAGER 4.0 -sarjatiedot liitäntöjen asetukset sähköpostiasetukset päivämäärä, kellonaika, kieli käyttäjähallinta näytön asetukset, näppäinten lukitus 11) Kontakti KAESER-yhteystiedot 12) I-näppäin Online-käyttöohje avautuu i-näppäintä painamalla

8 Compressors Volumetric fl ow rate - BSD 75 Contact i Compressors - BSD 75 Volumetric fl ow rate Contact Compressors - BSD 75 Compressors - BSD 75 Volumetric flow rate Volumetric flow rate Contact i i Visualisointi älypuhelimella Visualisointi tabletilla Visualisointi kannettavalla tietokoneella Visualisointi pöytäkoneella KAESER CONNECT Compressors - BSD 75 Volumetric flow rate KAESER CONNECT Aina kuvassa mukana kaikilta verkkokelpoisilta laitteilta käsin Contact i SIGMA AIR MANAGER 4.0:n integoidun www-palvelimen kautta kaikki paineilma-aseman tiedot voidaan esittää visuaalisesti HTML-sivujen muodossa. Tietoja voidaan tarkastella koska tahansa paikasta riippumatta reaaliaikaisina jokaiselta verkkokelpoiselta laitteelta käsin

9 Compressors - BSD Pressure: Flow rate: : Start: :13 End: :51 bar Start: End: O i d C A l i Start bar KAESER SIGMA SMART AIR Huoleton palvelupaketti KAESER SIGMA NETWORK -verkon kaikki komponentit ovat KAESERin vankkaan tietotaitoon perustuvia, korkeata teknologiaa edustavia tuotteita. Tämä osaaminen voi tuoda yrityksellenne ratkaisevaa etua, sillä sen avulla voidaan turvata paineilman aukoton saanti ja varmistaa, että paineilma-asema käy aina energeettisesti optimaalisella alueella. KAESER-asiantuntijoiden suorittaman etädiagnoosin ja käytännön tarpeista lähtevän, ennakoivan kunnossapidon yhdistelmä tuo kustannussäästön ohella huomattavan lisän paineilmatuotannon varmuuteen. KAESER SIGMA SMART AIR -palvelupaketti on kattava kokonaisuus, joka tuo ulottuvillenne koko palvelutarjontamme laitteista ohjelmistoihin, asennuksesta käyttöönottoon, tietojen analysoinnista dynaamiseen kunnossapitoon. KAESER ei vain toimita paineilmajärjestelmää vaan myös valvoo sitä päivästä päivään, ympäri vuorokauden. Haluatko lisätietoja KAESER SIGMA SMART AIR -palvelupaketista? Ota meihin yhteyttä! Asiakkaan saama hyöty yhdellä silmäyksellä maksimaalinen käytettävyys optimaalinen tehokkuus alhaiset elinkaarikustannukset ihanteellinen huollon hallinta DIN EN ISO standardin mukainen energianhallinta mukautuvuus muuttuneisiin tarpeisiin Compressors - BSD 75 Volumetric fl ow rate Confi guration Contact i Pilvi KAESER DATA CENTER KAESER SIGMA NETWORK > > 0 > : :00 Mobiilikäyttö Palvelun- ja energianhallinta kellon ympäri SIGMA AIR MANAGER 4.0 -hallintajärjestelmällä varustettu paineilma-asema KAESER AIR SERVICE, KAESER ENGINEERING 16 17

10 Compressors - BSD 75 Volumetric fl ow rate Contact Tekniset tiedot Varustus SIGMA AIR MANAGER SIGMA AIR MANAGER SIGMA AIR MANAGER SIGMA NETWORK Profi bus DP Paineen säätö Adaptiivinen 3D advanced -säätö SIGMA NETWORK DP- Master Kompressorien liitäntämahdollisuudet Ohjattavia kompressoreja enintään SIGMA NETWORK i SIGMA CONTROL 2 -ohjauksella varustettuja kompressoreita SIGMA NETWORK -verkon kautta SIGMA NETWORK SIGMA NETWORK -portteja (RJ 45) 7 porttia digitaalinen digitaalinen analoginen analoginen SIGMA NETWORK -portteja (RJ 45 / valokaapeli) Vapaat tulosignaalit Valinnainen SX7 PBU Digitaaliset 24 V DC (esim. ECO DRAIN, kompressorit ilman SIGMA CONTROL -ohjausta, ON/OFF kauko-ohjauksella) 6 Esim. kompressori Esim. ECO DRAIN Esim. kastepistemittari Esim. painelähetin Analogiset 4-20 ma (esim. kastepistemittari, painelähetin) 4 Vapaat lähtösignaalit SIGMA AIR MANAGER 4.0 -hallintajärjestelmällä varustettu paineilma-asema Liitäntämahdollisuudet Relelähdöt (esim. muiden valmistajien kompressorit, SIGMA CONTROL Basic -ohjauksella varustetut kompressorit, yhteishäiriö) Varustus Visualisointi integroidun www-palvelimen avulla 5 Ohjausjärjestelmä Käyttöpaneelista, ohjaus- ja tietokoneyksiköstä, kommunikaatioliitännöistä ja integroidusta www-palvelimesta muodostuva teollisuus-pc, jossa Quad Core -moniydinprosessori. SIGMA NETWORK -portit, digitaaliset ja analogiset tulo-/lähtösignaalit. Kytkentäkaappi Seinään kiinnitettävä kytkentäkaappi (teräspelti/muovi), pöly- ja roiskevesisuojattu, IP 54 CE, culus, kansainväliset radioluvat. Valinnaiset varusteet Käyttötietojen pitkäaikaismuisti (1 vuosi) Painelähetin Kommunikaatioliitännät Gigabit Ethernet etävisualisointia varten (www-palvelin) Käyttöliittymä Intuitiivinen käyttäjäohjaus, LED-taustavalaistu 12,1 tuuman TFT-värikosketusnäyttö, formaatti 16:10, resoluutio 1280 x 800 pikseliä, neljä LED-taustavalaistua hipaisunäppäintä, RFID-luku- ja kirjoituslaite KAESER-laitekorteille ja KAESER RFID-avaimille, 30 käyttökieltä (myös suomi). SNW-portit (kuusi RJ 45 -lisäporttia), SNW-portit (RJ 45 / FOC), SNW-PROFIBUS-Master esim. SIGMA CONTROL -ohjauksella varustettujen kompressorien kytkemiseksi, kommunikaatiomoduulit: PROFIBUS DP, PROFINET IO, Modbus TCP Päivitys/laajennus Paikka kommunikaatiomoduulille (esim. PROFIBUS DP, PROFINET IO, Modbus TCP) Korttipaikka SD HC/XC (esim. päivityksiä varten) Mitat, massa Leveys x syvyys x korkeus mm 540 x 284 x 483 Paino kg 20 Kommunikaatioliitännät Gigabit-Ethernet etävisualisointia varten (www-palvelin), sähköposti, paikka kommunikaatiomoduulille (keskusohjausjärjestelmään kytkentää varten), korttipaikka SD HC/ XC (esim. päivityksiä varten) Ohjattavien komponenttien lukumäärän lisäys ohjelmistopäivityksen kautta. Ei edellytä laitteiston vaihtoa. Lisävarusteet SIGMA NETWORK -väyläkonvertteri (SBU) ohjauksen laajentamiseksi. SBU voidaan varustaa sekä digitaalisilla että analogisilla tulo- ja lähtömoduuleilla sekä SIGMA NETWORK -porteilla

11 Kotonaan kautta maailman Maailmanlaajuisesti toimiva KAESER KOMPRESSOREN on yksi suurimmista kompressorien valmistajista ja paineilmateknisten järjestelmien toimittajista. Yritys kuuluu myös Suomessa alan johtaviin toimijoihin. Tytäryhtiöt ja yhteistyökumppanit yli 100 maassa takaavat, että asiakkaillamme on käytössään huippunykyaikaiset, tehokkaat ja luotettavat paineilmalaitteistot. Kokeneet paineilma-asiantuntijamme tarjoavat monipuolista neuvontaa ja löytävät yksilöllisen ja energiatehokkaan ratkaisun kaikkiin paineilman käyttökohteisiin. Globaali tietoverkkomme tuo asiantuntemuksemme maailmanlaajuisesti kaikkien asiakkaiden ulottuville. Vankan ammattitaidon omaava, maailmanlaajuisesti verkottunut myynti- ja huolto-organisaatio takaa KAESER-tuotteiden ja -palveluiden saatavuuden ja käytettävyyden kaikkialla maailmassa. Suomessa KAESERilla on omia toimipisteitä kahdeksalla paikkakunnalla. Omaa organisaatiotamme täydentää valtuutettujen jälleenmyyjien ja huoltoliikkeiden verkosto. KAESER Kompressorit Oy Tiilitie Vantaa Puh. (09) Faksi (09) Sähköposti: P-790FI Oikeus teknisiin muutoksiin pidätetään..5/16
