1 UV MULTI -JÄRJESTELMÄN ASENNUS- JA KÄYTTÖOHJEET 1

2 SISÄLLYS Yleistä... 3 Työturvallisuus ja tuotteen asentaminen... 3 Tavaran vastaanotto... 3 VAROITUKSET Toimituksen sisältö laitteiston asennus ja kytkentä UV-ohjauskeskuksen syöttöjohdot Lisäsytytinkaapin syöttöjohdot UV-lampun johdon liittäminen Lampun kiinnitys Ilmavirtasensorin asennus- ja käyttöohjeet Ilmavirtasensorin asennus Toiminta Säätäminen toimintaan Huuvan turvajärjestelmä Ennen UV-Järjestelmän käynnistämistä UV Multi -järjestelmän käyttö Ohjauspaneeli...15 Taloautomaatioon vietävät tiedot...16 Ohjeet UV-lampun vaihtoon UV Multi...18 UV Multi layout Keittiön ilmanvaihtolaitteiden huolto- ja hoito-ohje Keittiön ilmanvaihtolaitteiden puhdistus ja huolto...21 Ilmavirtojen sääto- ja huolto-ohje Huuvan huolto-ohje Ohjeet erotinkasettien iroittamiseen ja kiinnitykseen Keittiön ilmanvaihtolaitteiden asennusperiaate Ilmastointikaton kattosäleiden asennusperiaate Verhouslevyjen asennusperiaate

3 YLEISTÄ Näissä asennus- ja käyttöohjeissa on kuvattu tavat ja rajoitukset, jotka koskevat UV Multi -järjestelmän asennusta ja käyttöä. Tutustu huolellisesti asennus- ja käyttöohjeisiin ennen tuotteen asennusta ja käyttöä! Jos sinulla on kysyttävää tuotteen asennukseen tai käyttöön liittyen, pyydämme ottamaan yhteyttä Climeconin asiakaspalveluun. Climecon Oy Lämmittäjänkatu 4 A HELSINKI Puh Fax Työturvallisuus ja tuotteen asentaminen Käyttö- ja turvallisuusohjeiden vastainen käyttö, niiden huomioimatta jättäminen tai UV-laitteiden vääränlainen käyttö voi johtaa henkilövahinkoihin! HUOM! Laitteen asennuksen saa suorittaa vain valtuutettu sähköasentaja. Takuun voimassaolo edellyttää Climeconin varaosien ja UV-lamppujen käyttöä. Laitteeseen ei saa käyttää muita kuin alkuperäisiä tai Climeconilta tilattuja varaosia tai UV-lamppuja. UV-lamput tulee tilata aina Climeconin asiakaspalvelusta. (Puh ) Ultraviolettisäteily ja otsoni ovat terveydelle haitallisia! Erityisen alttiita ultraviolettisäteilylle ovat iho ja silmät. Säteily voi aiheuttaa palovammoja sekä pitkäaikaisen altistumisen seurauksena kaihin. Rasvasuodattimia poistaessa tulee aina varmistaa, että UV-lamput eivät ole päällä! Käytä AINA kaikessa asennukseen liittyvässä työssä suojalaseja ja suojaavia käsineitä, erityisesti kvartsisirpaleiden varalta. Tavaran vastaanotto Tarkista, että toimitettu tuote-erä on tilauksen mukainen ja kaikki lähetteessä ilmoitetut osat ovat mukana. Virheellisestä tai väärästä toimituksesta sekä mahdollisista kuljetusvaurioista tulee tehdä välittömästi ilmoitus rahdin kuljettajalle ja tehdä selvitys Climeconille tai jälleenmyyjälle. Huomautusaika on 5 vrk toimituksesta. Climecon Oy ei ole vastuussa asennusohjeiden vastaisesti asennettujen tuotteiden vaihtamisesta aiheutuvista kustannuksista. Ongelmatilanteissa tulee ottaa yhteyttä Climeconin asiakaspalveluun! 3

4 VAROITUKSET Ultraviolettisäteily ja otsoni ovat terveydelle haitallista Ultraviolettisäteilylle erityisen alttiina ovat iho ja silmät. Säteily voi aiheuttaa palovammoja sekä pitkäaikaisen altistumisen seurauksena kaihin; ultraviolettisäteily vahingoittaa silmien mykiötä ja sarveiskalvoa. RASVASUODATTIMIA POISTAESSA TULEE AINA VARMISTAA, ETTÄ UV-LAMPUT EIVÄT OLE PÄÄLLÄ! TUTUSTU HUOLELLISESTI KÄYTTÖOHJEISIIN! Kuvan mukainen varoitustarra on kiinnitetty näkyvälle paikalle tuotteeseen jo tehtaalla. Liimaa pakkauksen mukana tuleva toinen tarra UV Multi-ohjausyksikön viereen. Varoitus/Caution Tämä keittiöhuuva on varustettu UV/otsoni puhdistinjärjestelmällä Kytke virta pois ennen kuin poistat rasvasuotimia UV-valo voi vahingoittaa silmiä ja ihoa This kitchen hood is equipped with UV/ozone purifying system Shut down the system before removing grease filters UV light is harmful for eyes and skin KAIKESSA ASENNUKSEEN LIITTYVÄSSÄ TYÖSSÄ TULEE KÄYTTÄÄ SUOJALASEJA JA SUOJAAVIA TYÖKÄSINEITÄ (lampun rikkoontumisesta voi syntyä kvartsisirpaleita)!! Laitteen asennuksen saa suorittaa vain valtuutettu sähköasentaja Laitteeseen saa käyttää vain alkuperäisiä varaosia sekä varalamppuja 4

5 1. TOIMITUKSEN SISÄLTÖ UV Multi -monilamppujärjestelmään kuuluu: UV-ohjausyksikkö seinäkaappi (korkeus 600mm, leveys 400mm, syvyys 150mm) kaapissa valmiina seinäkiinnikkeet Ilmavirtasensori kiinnitettynä UV-ohjausyksikköön noin 10 metrin johdolla Sytyttimet UV-lampuille tilatun järjestelmän mukaisesti Riviliittimet kytkentöjä varten; UV-lampuille, jännitteen syötölle, ohjausjohto RS485 lisäkaapille, lisäreleelle Pikaliitin huuvaan UV-lamppua varten (mahdollisesti jo valmiiksi asennettuna huuvaan) UV-lamput järjestelmän mukaisesti, joissa pikaliittimet valmiiksi asennettuna Asennus- ja käyttöohjeet, kytkentäkuvat järjestelmän mukaisesti Huolto-ohjeet Varoitustarrat huuvaan Turvavaijeri ja turvarele asennettuna huuvaan Turvareleiden jakokotelo (toimitetaan irrallisena) Turvakytkin (toimitetaan irrallisena) Toimitukseen eivät kuulu: Jännitteen syöttöjohto (esim. MMJ 3G2.5) UV-ohjausyksikölle Jännitteen syöttöjohto UV-ohjausyksikön ja mahdollisen lisäkaapin välille UV-lamppujen jännitteen syöttö UV-ohjausyksikön riviliittimiltä huuvan pikaliittimille (esim. ohjausjohto Ölfex 4 x 1.5mm²) Seinä- ym. kiinnitystarvikkeita 5

6 2. LAITTEISTON ASENNUS JA KYTKENTÄ Seuraa laitteiston mukana tulevaa kytkentäkaaviota! 2.1 UV-ohjauskeskuksen syöttöjohdot JÄNNITTEEN SYÖTTÖ UV-ohjauskeskukselle tuodaan (esim. MMJ 3G2.5): 1) Ilmanvaihdon katkaisijan tai IV-järjestelmän logiikan ohjaaman apukontaktorin kautta ensin turvakytkimelle (HUOM! laitekohtainen varokkeen koko sähkökeskukselta) 2) ja turvakytkimeltä edelleen UV-ohjauskeskuksen riviliittimelle X4:L, N, PE UV-LAMPPUJEN 4-JOHDINJOHDOT tuodaan UV-ohjauskeskuksen (ja lisäkaapin) riviliittimille Xx:1-4 kytkentäkaavion mukaisesti (HUOM! Käytä min. 4x1,5mm^ 2 johdinta, max 30m. Kaapeli tulee pitää mahdollisimman lyhyenä.) Kytke kaapeleiden toinen pää huuvassa olevaan pikaliittimeen ohjeiden mukaan (kohta 3.3) UV-ohjausyksikössä on valmiina kytketty ilmavirtasensori 10 metrin johdolla (X4:1-4) Tee ilmanvaihdon poistokanavaan reikä Ilmavirtasensorin asennusohjeiden mukaisesti (kohta 4.1) ja kiinnitä sensori ohjeiden mukaan. Muista laitteen säätäminen! - järjestelmä ei toimi ilman säätämistä! Riviliittimet X4:5-6 on varattu ulkoiselle turvaohjaukselle sarjaan (esim. toinen ilmavirta-anturi, rajakosketin, tieto logiikalta) IV-sensorin/releen kanssa X4:4 +24VDC IV-sensorille, paluu X4:2 kiertäen X4:5-6 (jumpperi) josta sytyttimiä ohjaavan kontaktorin (K1) kelalle. 6

7 2.2 Lisäsytytinkaapin syöttöjohdot JÄNNITTEEN SYÖTTÖ UV-ohjauskeskuksen riviliittimeltä X3:L, N, PE lisäkaapin riviliittimelle Xx:L, N, PE Syöttöjohto lisäkaapin sytyttimille (RS485 johto) kytketään ohjausyksikön riviliittimille; valkoinen X3:11 ja ruskea X3:12 (HUOM! käytettävä tiettyä johtotyyppiä, Liycy + ohmiluku) UV-lamppujen 4-johdinjohdot kuten kohdassa UV-lampun johdon liittäminen Kytke mukana tullut UV-lamppuun menevä johto alla olevan kuvan mukaisesti. Lopuksi suojaa liitin mukana tulevalla suojakumilla. Huom! Numeroidut johdot ehdottomasti kytkettävä niiden mukaan! Ruskea Hahlo Keltainen 1 Vihreä 2 3 Valkoinen x:_

8 2.4 Lampun kiinnitys 1. Kiinnitä lamppu varovasti huuvassa oleviin kannakkeisiin (muoviosaan). 2. Kiristä lamppua kannakkeessa olevalla ruuvilla. 3. Liitä lampussa oleva liitin kiertäen huuvan katossa olevaan pistokkeeseen. 4. Sen jälkeen kiinnitä lampun johto ohjauskeskukseen kiertäen. Kun UV-järjestelmän asennus on suoritettu loppuun, kiinnitä toimituksen mukana tulleet UV-lampun vaihto ja Huuvan huolto-ohjetarrat näkyvälle paikalle mahdollisimman lähelle ohjausyksikköä. 8

9 3. ILMAVIRTASENSORIN ASENNUS- JA KÄYTTÖOHJEET 3.1 Ilmavirtasensorin asennus Ilmavirtasensori asennetaan poistoilmakanavaan seuraavasti: 1. Poraa kanavaan Ø24mm reikä. 2. Asenna sensori asennuslevyyn (kuva 1: syvyysmitta min. 32mm ja max. 120mm) ja kiristä ruuvi. 3. Laita asennuslevyn vaahtomuovitiiviste paikoilleen. 4. Asenna sensoripaketti kanavaan. Sensorin päädyssä oleva nuoli osoittaa ilmavirran suunnan. 5. Poraa asennuslevyn kiinnitysruuveille alkureiät 6. Kiinnitä ruuvit paikoilleen ja kiristä ne Paras paikka ilmavirtasensorille on kanaviston suora osuus (turbulenssialueita tulee välttää) Sensorin asennus asennuslevyyn min. 32 mm maks. 120 mm Laitteessa oleva nuoli tulee samansuuntaisesti ilmavirran kanssa. Potentiometri herkkyyssäädölle Merkkivalo LED (punainen/vihrea 9

10 3.2 Toiminta Käynnistys- ja stand-by vaiheet näkyvät punaisen ja vihreän LED in yhtäaikaisella vilkkumisella. LED kertoo ilmavirtauksen voimakkuudesta säätöarvoon nähden: Säätöarvon alittava = punainen LED (virhe esim. ilmavirtaus pudonnut) Säätöarvon ylittävä = vihreä LED (normaali toiminta) HUOM! Ohjauskaapin edessä on punainen merkkivalo. Valon palaessa releen kosketin on auki eli ilmavirta kanavassa on liian pieni. Kytke ilmastointi päälle, säädä ilmavirtaa tai säädä IV-sensorin potentiometriä (kts. kohta 3.3). Potentiometriruuvi LED (punainen/vihreä) 3.3 Säätäminen toimintaan Kytke virta päälle. Kytke ilmastointi päälle ja pidä se tasaisena. Molemmat Ledit (punainen ja vihreä) palavat; 60 sekunnin jälkeen toinen LED sammuu. Jos vain punainen Led palaa: Käännä potentiometriä hitaasti oikealle kunnes punainen led sammuu ja vihreä led syttyy Jatka vielä potentiometrin kääntämistä 1/2 kierrosta oikealle. Jos vain vihreä led palaa: Käännä potentiometriä hitaasti vasemmalle kunnes vihreä led sammuu ja punainen led syttyy. Tämän jälkeen kierrä hitaasti potentiometriä oikealle kunnes punainen led sammuu ja vihreä syttyy. Jatka vielä potentiometrin kääntämistä 1/2 kierrosta oikealle. Jos operointiarvot ovat muuttuneet, toimi yllä olevien ohjeiden mukaisesti. 10

11 4. HUUVAN TURVAJÄRJESTELMÄ Huuva on varustettu kuvan mukaisella turvajärjestelmällä. Järjestelmä koostuu seuraavista osista: - Vaijeri + kiinnike - Turvakytkin - Turvakytkimen avain (kiinnitetty vaijeriin) Näin aktivoit turvajärjestelmän: 1. Varmista että huuvassa on kaikki rasvanerottimet paikoillaan 2. Pujota vaijeri rasvanerottimen kahvojen läpi 3. Kiinnitä turvakytkimen avain turvakytkimeen HUOM! UV-järjestelmä toimii vain, jos turvakytkimen avain on kiinnitetty turvakytkimeen! 11

12 5. ENNEN UV-JÄRJESTELMÄN KÄYNNISTÄMISTÄ Varmista ennen UV-järjestelmän käynnistämistä seuraavat asiat : UV-lamput ovat tukevasti kiinni kannakkeissaan UV-lampuista lähtevät johdot ovat pikaliittimistään kiinni huuvan pistokkeissa ja kierrettynä kiinni UV-lamppujen johdot UV-ohjausyksiköltä huuvan pistokkeeseen ovat ruuvattuna kiinni molemmista päistä Ilmavirtasensori on asennettu ilmanvaihtokanavaan ja säädetty oikein virtaukselle Jännitteen syötölle ennen UV-ohjausyksikköä on asennettu huolto-/turvakytkin kaikki rasvanerottimet on asennettu paikoilleen Huuvassa on laitteen käytöstä/uv-valosta muistuttava varoitustarra 12

13 6. UV MULTI -JÄRJESTELMÄN KÄYTTÖ Tarkista että kaikkien huuvien erottimet ovat paikallaan! Tarkista, että turvakytkin on I asennossa. Käännä UV-ohjausyksikön pääkytkimestä laitteen virta päälle. Laite käynnistyy oletusarvoon eli UV-lamppujen käynnistysvaiheeseen. HUOM! Laitteen (UV-lamput) voi pysäyttää milloin tahansa joko a) painamalla ON/OFF painiketta ja valitsemalla OFF-tila valikosta b) kääntämällä pääkytkin 0-asentoon tai c) kääntämällä turvakytkin 0-asentoon. Laitteiston käynnistyksen jälkeen UV-järjestelmän näytössä lukee teksti restart, jonka jälkeen noin 60 sekunnin kuluttua UV-lamppujen sytyttimet aktivoituvat (ilmavirtasensorin käynnistysviive.) 13

14 Kun UV-järjestelmä on kytketty päälle, UVlamppuja esilämmitetään 12 sekunnin ajan. Esilämmityksen ajan näytön oikealla puolella palaa keltainen LED-valo. Esilämmityksen jälkeen UV-järjestelmä alkaa toimia normaalisti. Tässä vaiheessa kaikki UV-lamput ovat päällä ja näytön oikealla puolella palaa vihreä LED-valo. Jos joku UV-lampuista lakkaa toimimasta vian tai virheen johdosta, ilmoittaa UV-järjestelmän näyttö lampun virheestä. Tässä vaiheessa viallinen UV-lamppu tulee tarkastaa ja mahdollisesti vaihtaa. Uudet UV-lamput tulee tilata aina suoraan Climeconin asiakaspalvelusta! 14

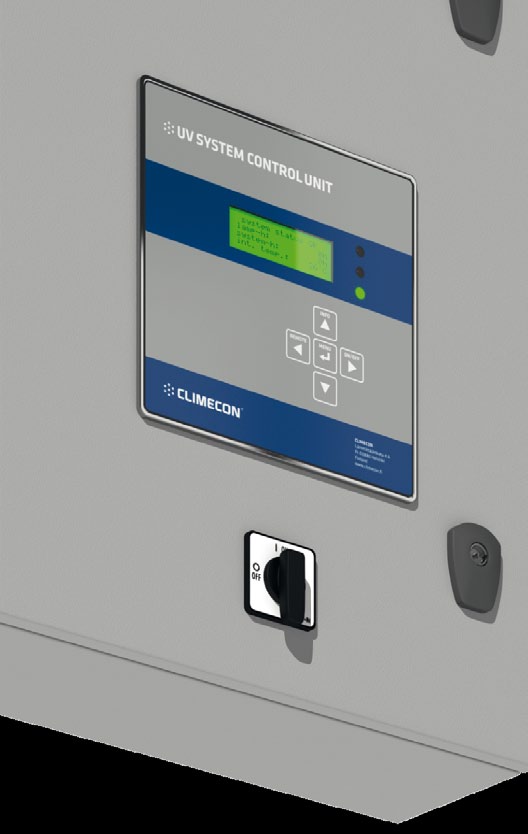

15 7. OHJAUSPANEELI Ohjauspaneelin LED-valot tarkoittavat: PUNAINEN Hälytys / Virhe KELTAINEN Varoitus / järjestelmä pois päältä VIHREÄ Normaali toiminta Näppäinten toiminnot: INFO muuttaa näyttöruutuja (päänäyttö, suodatintunnit/ käyttöaika/tunti, laskurinäyttöön, riippuen asetuksista) kursori ylös menu-valikossa muuttaa arvoja (ylös) ON/OFF Päälle/Pois valikkoon kursori oikealle NUOLI ALAS kursori alas menu-valikossa muuttaa arvoja (alas) MENU menu-valikkoon toiminnon valinta varmistaa/vahvistaa muutoksen REMOTE paikallinen/kaukokäyttö (HUOM! näytössä tulee lukea paikallinen ) kursori vasemmalle 15

16 Taloautomaatioon vietävät tiedot Seuraavat tiedot voidaan viedä rakennuksen taloautomaatioon: Kiinni Laite toimii ja lamput ovat päällä. Max viallisten lamppujen määrä on alle asetusarvon (järjestelmä sallii ennalta asetetun määrän viallisia lamppuja). Vastaa ohjauspaneelin vihreää näyttöä => normaali toiminta Kiinni Järjestelmässä on ainakin yksi hälytys. Vastaa ohjauspaneelin punaista näyttöä => hälytyksen syy selvitettävä mahdollisimman nopeasti 7-8 Kiinni Järjestelmässä vähintään yksi varoitus. Vastaa ohjauspaneelin keltaista näyttöä => ei vaadi välittömiä korjaustoimenpiteitä B23 A22 RS-485 ohjaus sytyttimille L N Remote IN 230VAC TOIMINTA operation relay HÄLYTYS alarm relay VAROITUS warning relay 8 7 Supply voltage L N 6 16

17 OHJEET UV-LAMPUN VAIHTOON 1 2 Kytke UV-järjestelmä pois päältä käyttökytkimestä (tai turvakytkimestä). Irrota turvakytkimen vaijeri ja vedä vaijeri pois erottimien nostokannakkeista Poista kaikki rasvanerottimet huuvasta. Irrota UV-lampun sähköliitin (pikaliitin) huuvan katosta kiertämällä sitä vastapäivään. Kierrä UV-lampun kannakkeiden sormiruuveja vastapäivään ja irrota UV-lamppu kannakkeista. Toimita vanha UVlamppu loisteputkien kierrätyspisteeseen Vaihda UV-lamppu uuteen. Käytä Climeconin UV-järjestelmässä ainoastaan Climeconin UV-lamppuja. Tarkista myös, että uuden lampun tyyppimerkintä on sama kuin vanhassa lampussa. Kiinnitä uusi UV-lamppu kannakkeisiin ja kiristä sormiruuvit kiertämällä niitä myötäpäivään. Kiinnitä UV-lampun sähköliitin (pikaliitin) huuvan kattoon ja kiristä sitä kiertämällä myötäpäivään. Aseta kaikki rasvanerottimet ja rasvakaukalo takaisin huuvaan Pujota turvavaijeri erottimien nostokannakkeiden läpi ja kytke vaijeri takaisin turvakytkimeen. Kytke UV-järjestelmä takaisin päälle käyttökytkimestä (tai turvakytkimestä). Epäselvissä tilanteissa, ota yhteyttä Climeconin asiakaspalveluun puh Climecon Lämmittäjänkatu 4 A, Helsinki Puhelin , Fax

18 UV MULTI SÄHKÖPÄÄKESKUS IV -HUUVAT Ilmanvaihdon katkaisu IV KONE Turvakytkin UV-lamput palavat kun: 1. Ilmanvaihto on päällä - (K ohjaus) 2. Turvakytkin on ylhäällä 3. IV rele päällä (ilmavirtaus ok) 4. Vaijeri on kiinni rajakytkimessä 5. Lisäreleen ohjausjännite ok Ulkoiset signaalit: Rele 1 - toiminta ok laite toimii ja lamput päällä ei hälytyksiä viallisten lamppujen määrä < asetettu arvo Rele 2 - hälytykset vähintään yksi hälytys Rele 3 - varoitukset vähintään yksi varoitus Releet vaihtokoskettimia max 30 VDC + ext ohjausjännite ylimääräiselle ohjausreleelle UV-ohjauskeskuksessa IV SENSORI (turvarele) HUUVA Turvavaijeri erottimien edessä Rajakytkin (turvarele) Lisärele UV-lamppujen ohjaukseen - sijoitus UV Ohjauskeskuksen sisälle - puretaan jumpperilanka sytyttimet UV OHJAUSKESKUS Apujännite ZCON Ohjaus ZCON 18

19 UV MULTI LAYOUT *) TOIMITUKSEN ULKOPUOLELLA **) TURVAKYTKIN, KYTKENTÄKOTELOT/-RASIAT TOIMITETAAN IRRALLISINA SPK Pääsyöttö 230VAC 3G2.5* F1* mitoitettava sytyttimien/ UVC lamppujen mukaan Ilmavirtasensori/rele 24VDC optio ulkoiseen ohjaukseen releen kautta* sytyttimien ohjaus: UNITRONIC BUS LD RS485 (n. 10 m) Jännite lisäsytyttimille: 3G1.5* 2x0,75mm 2 * Kytkentäkotelo** Huuvien turvareleet (vaijerit) Kytkentärasiat Jännitteen syöttö ilmanvaihdon ohjauksen kautta (apurele*/kontaktori*) TURVAKYTKIN UV-lamppujen ja sytytinyksiköiden välinen kaapelointi ei kuulu toimitukseen (suositus Ölflex 4x1,5mm2) UV-lamppujen ja sytytinyksiköiden välinen kaapelointi ei kuulu toimitukseen (suositus Ölflex 4x1,5mm2) UV MULTICAB 1: Ilma ulos LISÄKAAPPIOPTIO 1-8 UV LAMPULLA (1-4 UV LAMPULLA) UV MULTICAB 2: 1-2 X NIQ 170/200/290/ X NIQ 170/200/290/360 TUULETUS SISÄÄN (IMUTUULETIN) 600 (tai 400, 1 kpl sytytin) 1-2 X NIQ 170/200/290/ X NIQ 170/200/290/ X NIQ 170/200/290/ X NIQ 170/200/290/360 HUOM! Yhden sytyttimen lisäkaappi: 300x

20 KEITTIÖN ILMANVAIHTOLAITTEIDEN HUOLTO- JA HOITO-OHJE 20

21 KEITTIÖN ILMANVAIHTOLAITTEIDEN HUOLTO- JA HOITO-OHJE Keittiön ilmanvaihtolaitteita ovat: - Tuloilmalaitteet CTI - Poistoilmahuuvat CHU ja CHUK - Poistoilmalaitteet CRE ja CHU-R - RST-alakattosäleiköt CKE Laitteet eivät yleensä tarvitse muuta huoltoa kuin puhdistamisen. Ilmavirrat on säädetty laitteiden asennuksen yhteydessä. Ilmavirtojen säätölaitteisiin ei ole syytä koskea, etteivät ilmavirtojen asetukset muutu. Jos tuloilmavirta on liian voimakas, se voi aiheuttaa vedon tunnetta. (Myös liian alhainen puhallusilman lämpötila saattaa tuntua vetoisuutena.) Jos taas ilmavirrat ovat riittämättömät, keittiössä on liian kuuma ja/tai käryt eivät poistu tehokkaasti. Ilmavirtoja voidaan tavallisesti muuttaa rajoitetusti. Tällöin on kuitenkin otettava yhteyttä kiinteistön laitosmieheen tai ilmastointiurakoitsijaan. 21

22 KEITTIÖN ILMANVAIHTOLAITTEIDEN PUHDISTUS JA HUOLTO Hygieenisyyden, paloturvallisuuden sekä ilmastoinnin toimivuuden johdosta on tärkeää, että laitteet pidetään puhtaana. Puhdistusväli riippuu käytöstä ja se on määriteltävä käyttöasteen mukaan. Puhdistamiseen käytetään ruostumattoman teräksen puhdistamiseen soveltuvia puhdistusaineita. Erittäin voimakkaasti emäksisten (ph > 11) aineiden käyttöä on vältettävä. Pintojen puhdistus 1. Puhdista kaikkien laitteiden pinnat pyyhkimällä kevyesti 2. Puhdista huuvien reunakourut 3. Tarvittaessa pyyhi kevyesti valaisimien peitelasi 4. Tarvittaessa puhdista tuloilmalevystö ja tuloilmakammio. Tuloilmalevystön voi irroittaa huuvasta (ruuvikiinnitys) HUOM! Jos kohteessa on käytössä Climeconin ilmastointikatto, voidaan puhdistuksen yhteydessä suorittaa seuraavat toimenpiteet: Alakaton säleet voidaan ottaa irti nostamalla ne pois kannatuslistoistaan perusteellisemman siivouksen yhteydessä. Liota poikkeuksellisen likaiset alakattosäleiden osat pesuaineliuoksessa Voit pestä alakattosäleiden osat astioiden tai patojen pesukoneessa Asenna kuivattu alakattosäle kannatuslistaan Loisteputkien vaihto valaisimiin 1. Avaa valaisimen peitelasi avaamalla kiinnitysruuvit 2. Vaihda loisteputket 3. Tarkasta tiivistysten kunnollisuus 4. Kiinnitä peitelasi takaisin paikalleen 22

23 ILMAVIRTOJEN SÄÄTÖ- JA HUOLTO-OHJE Poistoilmalaite Poistoilman säätö: Irrota rasvanerotinkasetti (1) työntämällä sen alareunaa sisäänpäin ja nostamalla samalla yläreuna irti kiinnityskourusta Avaa säätöpellin (4) lukitusruuvi (3) Suurenna tai pienennä imuaukkoa liikuttamalla peltiä lukukiskostossaan Asenna erotinkasetti(-tit) kunnolla paikoilleen Mittaa painehäviö kammion mittausyhteestä (2) Toista tarvittaessa edelliset toimenpiteet Lukitse lopuksi pelti lukitusruuvilla ja tarkista, että erotinkasetit ovat kunnolla paikoillaan Valaisimen huolto: Avaa valaisimen lasikansi irrottamalla sen kiinnitysruuvit (5) Vaihda loisteputket Tarkista tiivisteiden kunnollisuus Kiinnitä lasikansi takaisin paikoilleen Tuloilmalaite Tulo- ja tai sieppausilman säätö: Irrota säätönarujen suojatulppa (6) Mittaa painehäviö kammion mittausyhteestä (7) Säätö tapahtuu suojatulpassa kiinni olevien narujen avulla. Säädä ilmavirta halutuksi (mittapiirustuksen tai painehäviökäyrästön perusteella) Paina säätönarujen suojatulppa (6) paikalleen Tuloilmakammion puhdistaminen Irroita puhalluskannen kiinnitysruuvit (8) ja ota kansi varovasti irti Puhdista kammio Aseta kansi paikalleen ja kiinnitä ruuvit 23

24 HUUVAN HUOLTO-OHJE 1 2 Kytke UV-järjestelmä pois päältä käyttökytkimestä (tai turvakytkimestä). 3 Irrota turvakytkimen vaijeri ja vedä vaijeri pois erottimien nostokannakkeista. 4 5 Poista kaikki rasvanerottimet huuvasta. Poista tasoerotin törmäyserottimesta (HUOM! Katso tarkemmat ohjeet erottimien irrottamiseen ja kiinnitykseen seuraavalta sivulta.) Poista myös rasvakaukalo ja puhdista tarvittaessa rasvakammion sisäpuoli Pese rasvanerottimet ja rasvakaukalo astianpesukoneessa lämpötilassa. Yhdistä taso- ja törmäyserotin takaisin toisiinsa. Aseta kaikki rasvanerottimet ja rasvakaukalo takaisin huuvaan Pujota turvavaijeri erottimien nostokannakkeiden läpi ja kytke vaijeri takaisin turvakytkimeen. Kytke UV-järjestelmä takaisin päälle käyttökytkimestä (tai turvakytkimestä). Epäselvissä tilanteissa, ota yhteyttä Climeconin asiakaspalveluun puh Climecon Lämmittäjänkatu 4 A, Helsinki Puhelin , Fax

25 OHJEET EROTINKASETTIEN IROITTAMISEEN JA KIINNITYKSEEN HUOM! Varmista, että UV-järjestelmä on kytketty pois päältä ennen erottimien iroittamista. 1. Irroita kasetti nostamalla kasetin yläreuna ylös ripustuskiskosta (a). Pujota kasetti ulos syntyneestä aukosta (b) Huom. Vuotorakojen minimoimiseksi 1. kasetti on yleensä varsin tiukka. Ole varovainen ensimmäistä kasettia irti otettaessa! 2. Liu uta viereisiä kasetteja yläkiskoa pitkin haluttuun irroituskohtaan leveyssuunnassa (c) 3. Ota kaikki kasetit irti. Irroita etu- ja jälkisuodatusosat toisistaan ennen niiden pesuun laittamista (d) 4. Pese rasvanerottimen osat ja rasvankeräyskaukalo astioiden tai patojen pesukoneessa tai muulla tavalla sekä liota poikkeuksellisen likaiset rasvanerottimen osat pesuaineliuoksessa 5. Asenna pestyt kasetit yksitellen paikalleen riipuksiin yläreunastaan. Varmista, että kasetti on tukevasti paikallaan. 6. Liu uta kukin kasetti ohdalleen yläkiskostoa pitkin leveyssuunnassa. 7. Asenna viimeisin kasetti erityisen varovasti. (Kasetti saattaa olla välyksiltään tiukka vuotorakojen syntymisen välttämiseksi.) Kasettien nostoon ja siirtelyyn voidaan käyttää apuna nostovartta, jos sellainen on sisällytetty hankintaan (1. kasetin irroitus ja viimeisen kasetin asennus on kuitenkin yleensä syytä tehdä käsin.) Keräyskaukaloiden irroitaminen Keräyskaukalot irroitetaan vetämällä ne irti liukukiskostaan. Keräyskaukalot on syytä pestä vähintään yhtä usein kuin erotinkasetit pestään. Keräyskaukalot asennetaan paikoilleen työntämällä ne kiinnityskiskostoonsa c d a b Climecon Lämmittäjänkatu 4 A, Helsinki Puhelin , Fax

26 KEITTIÖN ILMANVAIHTOLAITTEIDEN ASENNUSPERIAATE kierretanko (ei sisälly huuvatoimitukseen) sovituskannatin kattokannake mahdollinen liitos viereiseen huuvaan Suositeltavat asennuskorkeudet ovat: Huuvat: mm Ilmastointikatot: 2500 mm 26
