1 LILIN IP Camera Start Guide

2 Tiivistelmä LILIN IP -kameroissa on uusimmat pakkaustekniikat, jotka mahdollistavat H.264- tai MPEG-muotojen monivirran eri tarkkuuksilla. LILIN:n monivirtatekniikka siirtää digitaalisen videon eri bittinopeuksilla ja kehystaajuuksilla ja soveltuu sekä korkean että alhaisen kaistanleveyden verkkoympäristöihin. Kameroissamme on progressiivinen skannaus, megapikselin CMOS-tunnistimet, jotka tarjoavat erinomaisen videolaadun. LILIN:n digitaalisen signaalinkäsittelyn (DSP) tekniikat tukevat laajaa dynaamista aluetta (WDR), 3D-kohinanvaimennusta, taustavalon kompensointia (BLC), eptz:aa, mielenkiintoaluetta (ROI), säädettävää sulkimen nopeutta ja yksityisyyden suojausominaisuuksia miltei jokaiselle asennusympäristölle. Sisäänrakennettu älykäs videon erittelymoottori mahdollistaa äänen sekä liikkeen havainnoinnin. Muita hyödyllisiä ominaisuuksia ovat kaksisuuntainen ääni, SD -kortti tallennus, matkapuhelimella saatava reaaliaikainen yhteys, JPEG kuvien lähetys sähköpostilla sekä JPEG kuvien lähetys FTP:llä. LILIN-kamerat ja niiden uusin teknologia tarjoavat megapikselin H.264-videon, erinomaiset DSP-ominaisuudet, kiinteä videoanalytiikka, kiinteä PoE-tuki ja ONVIF-yhteensopivuus (vain tietyissä malleissa). LILIN-navigointiohjelman ja IP-kameroiden tehokas yhdistelmä maksimoivat järjestelmäsi suorituskyvyn ja tarjoavat integroidun järjestelmäratkaisun migraatiota varten IP-videoihin. Keskeiset Ominaisuudet Full HD IP kameran suurin tallennusnopeus on 30 FPS (15 FPS L-sarjan malleille) Tukee erilaisia koodausmuotoja (H.264 ja MJPEG) Monivirtatekniikka tukee useita samanaikaisia virtoja (3 virtaa L-sarjalle ja Ultra-sarjan malleille ja 4 virtaa Pro-sarjan malleille) Hämärän ajalle olemassa Sense Up+ ominaisuus Päivä tai yö kuvauksen laatu ajoitus Ä änen ja kuvan havainnoinnin ilmoittaminen sähköpostilla tai FTP:llä Tukee 3D DNR, WDR, BLC, säädettävää sulkijan nopeutta sekä peitto-ominaisuutta Kaksisuuntainen ääni (vain kaksisuuntaisen äänen malleille) Bitti- ja kehysnopeuden muutosmahdollisuus lennosta Tukee reaaliaikaista tarkkailua Android, ipad, ja iphone puhelimilla Tukee dynaamista DNS (DDNS) sekä network time protokollaa (NTP) Tukee PCM/G.711 Tukee ONVIF protokollaa Tukee LILIN Navigator

3 Tuotemerkkejä koskevat maininnat Microsoft, Windows 2000, Windows XP, Windows Vista, Windows 7, ActiveX, ja Internet Explorer ovat Microsoft Corporation rekisteröityjä tavaramerkkejä U.S..A:ssa sekä/tai muissa maissa. Java sekä kaikki Java-pohjaiset tuotemerkit sekä logot ovat Sun Microsystems, Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa sekä muissa maissa. Flash, Macromedia, sekä Macromedia Flash Player ovat Adobe Systems Incorporated:n tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa sekä/tai muissa maissa. Linux ja DynDNS ovat omistajiensa rekisteröityjä tavaramerkkejä.. Intel, Pentium, ja Intel Core 2 Duo ovat Intel Corporation rekisteröimiä tavaramerkkejä. FFmpeg on Fabrice Bellard, FFmpeg projektin luojan tavaramerkki. QuickTime ja QuickTime logo ovat Apple Computer, Inc. lisenssillä käytettäviä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Muut tässä ohjekirjassa mainitut yhtiöt ja niiden tuotteet voivat olla omistajiensa tuotemerkkejä tai rekisteröityjä tuotemerkkejä. Muut maininnat Matkapuhelin Matkapuhelimella tapahtuvaan seurantaan, katso emobile asiakirja cd levyltä, tai lataa asiakirja yhtiömme internetsivuilta. LILIN Universal ActiveX Control Näyte tunnuksia ja asiakirjoja löytyy tuote cd:ltä, niitä voi myös ladata yhtiömme internet sivuilta. LILIN HTTP API Ei ONVIF integraatio, katso LILIN HTTP API asiakirja. Käytämme HTTP API asiakirjaa kaikkiin LILIN IP kameroihin. Varoitus Ä lä pudota tai hakkaa tuotetta Ä lä aseta tuotetta avotulen tai muun lämmön lähteen läheisyyteen Ä lä altista laitetta sateelle, kosteudelle, savulle tai pidä sitä pölyisessä ympäristössä. Ä lä peitä kotelon kantta vaatteella tai muovilla, tai aseta laitetta paikkaan jossa on huono ilmanvaihto. Katso että laitteen ja muun esineen välillä on vähintään 10cm tilaa. Ä lä jatka laitteen käyttöä epätavallisissa olosuhteissa, kuten havaittaessa savua, omituista hajua tai jos näytössä ei ole kuvaa, vaikka laite on kytketty päälle. Ä lä koske virtaliitäntöihin märillä käsillä.

4 Ä lä vahingoita virtajohtoa tai jätä sitä puristuksiin. Välttääksesi tarpeettomia magneettisia häiriöitä, älä käytä laitetta magneettien, kaiuttimien tai muun sellaisen läheisyydessä. Kaikki virtajohdot tulee olla maadoitettu aasiallisesti.

5 Kappale 1 Järjestelmän yleiskatsaus Kappale 1-1 Järjestelmävaatimukset IP kameran Full HD H.264 kuvanpakkaus tekniikka tarjoaa korkean pakkaussuhteen ja ensiluokkaisen kuvanlaadun. Suorituskyky kuitenkin riippuu suuresti käyttäjän tietokoneen tehoista, sekä verkkoyhteyden tarjoamasta kaistanleveydestä videovirran lähetykseen. Seuraavassa osiossa on tarkemmin määritelty laitevaatimukset Full HD H.264 IP kameran käyttämistä varten. Kappale 1-2 ohjelmistovaatimukset Merit LILIN Universal ActiveX ohjelmistokomponentti vaaditaan web-liitännäiseksi näyttämään JPEG tai H.264 Full HD videota. Kun ensimmäisen kerran kirjaudut sisään IP kameraan käyttämällä Internet Exploreria, turvallisuusvaroitus ilmoituslaatikko ilmestyy LILIN Universal ActiveX liitännäiselle. Paina Asenna tai Install asentaaksesi liitännäisen.

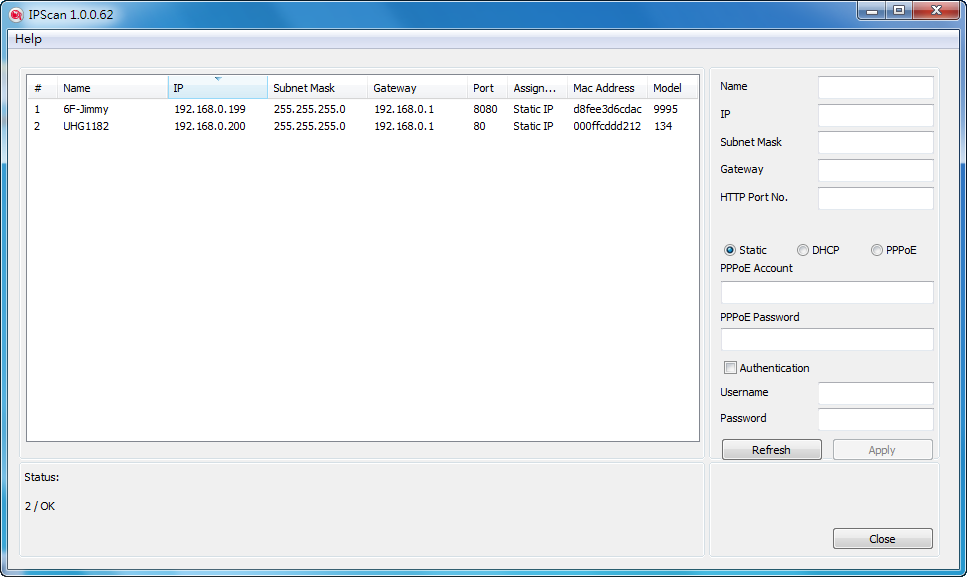

6 Kappale 2 Ennen yhteyden muodostamista IP kameraan Ennen yhteyden muodostamista IP kameraan, varmista että kameran RJ-45 verkkokaapeli, äänikaapeli sekä virtajohdot ovat asianmukaisesti kytketty. IP osoitteen asettamiseksi ole yhteydessä verkon ylläpitäjään. Oletusosoite jokaiselle IP kameralle on Käyttäjä voi käyttää oletusosoitetta kameran verkkoyhteyden varmistamiseksi. Kappale 2-1 IP osoitteen määrittäminen käyttämällä IP scan utility -toimintoa IP osoitteen määrittäminen käyttämällä IP scan utility toimintoa tapahtuu kopioimalla IP scan sovellus asennus CD:ltä tietokoneellesi. Vaihtoehtoisesti voit käynnistää IP scan sovelluksen suoraan asennus CD:ltä. IP Scan sovelluksen voi myös ladata yhtiömme verkkosivuilta. IP osoitteen, aliverkon peitteen, porttikäytävän tai HTTP portin vaihtamiseksi seuraa seuraavia ohjeita askel askeleelta: Aja IP scan sovellus Paina Päivitä tai Refresh. Kaikki saatavilla olevat laitteet listataan laitteistolistalle Valitse laite listalta Käytä laatikkoa muuttaaksesi osoitetta, aliverkon peitettä, porttikäytävää tai HTTP porttia Paina Käytä tai Apply asetusten määrittämiseksi Paina Päivitä tai Refresh muutosten varmistamiseksi Kappale 2-2 IP osoitteen määrittäminen käyttämällä HTML sivua Muuta IP osoite käyttämällä HTML sivua tapahtuu kirjoittamalla oletusosoite ( ) Internet selaimen osoiteriville ja seuraamalla seuraavia ohjeita: Kirjaudu sisään LILIN IP -kameraan oletuskäyttäjänimellä admin ja oletussalasanalla pass Napsauta Asetus Verkko ja muokkaa tai mukauta IP-osoitetta, aliverkon peitettä, yhdyskäytävää tai HTTP-porttia Napsauta Lähetä ja muutokset astuvat voimaan.

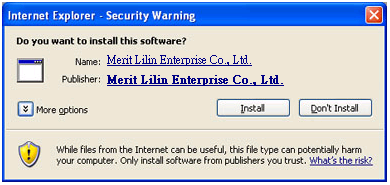

7 Kappale 2-3 Selaimen asetukset & tarvittavat liitännäiset Varmista että Internet selaimesi sallii allekirjoitettujen ActiveX liitännäisten toimia koneellasi. Aseta Lataa allekirjoitetut ActiveX komponentit valinnan kohdaksi Kysy vahvistus ja Suorita ActiveX -komponentit ja plugin laajennukset valinnan kohdaksi Salli. Voit asettaa nämä Internet Explorerissa menemällä->työkalut-> Asetukset->Suojausasetukset. Kun tämä on suoritettu, voit seurata IP kameran reaaliaikaista videokuvaa asettamalla oletusarvoisen osoitteen Internet Explorer selaimesi osoiteriville. Kun turvallisuusvaroitus ilmoitus ilmestyy, paina OK asentaaksesi ActiveX suoraan IP kamerasta. Kappale 2-4 Kirjautuminen On olemassa useita käyttäjätunnistuksen tasoja, mukaan lukien Järjestelmänvalvoja (administrator) sekä Vierailija (guest). Käyttäjätunnukset ja salasanat ovat seuraavanlaiset: Järjestelmänvalvoja Vierailija Käyttäjätunnus admin guest Salasana pass guest

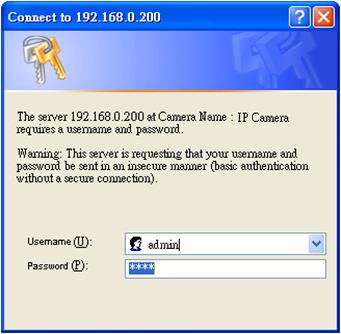

8 Kun kirjaudut IP kameraan, aseta käyttäjätunnus ja salasana HTML kirjautumissivulle ja paina Hyväksy tai Submit.

9 Kappale 3 LILIN IP -kameran toiminnot Kun kirjaudut sisään järjestelmävalvojana pääset käsiksi kahteen päätoimintoon; 1) Järjestelmän käyttö (system operating), sekä 2) Asetukset (configuration). Kappale 3-1 IP Kameran käyttö HTML ympäristössä Sivun asettelu Profiilin vaihto valikko Profiilin vaihto toiseen 2. LILIN Universal ActiveX control Näyttää RTSP H.264 tai JPEG verkkovideo 3. Ohjauspaneelin pikanäppäimet IP kameran ohjauspaneeli 4. Asetukset valikko IP kameran asetukset valikko

10 LILIN Universal ActiveX control tarjoaa eptz (electronic Pan, Tilt, and Zoom) ominaisuus vaihtoehdot. Kokeillaksesi eptz vaihtoehdot, vedä hiirellä ActiveX toiminto. LILIN Universal ActiveXtoiminto on nyt ezoom tilassa. Käytä hiirtä osoittaaksesi syntynyttä pienempää ikkunaa. Vetämällä pienempää ikkunaa saat käyttöön epan sekä etilt toiminnot. Hiiren vierityspainikkeella saat tarkennettua sisään tai ulos. Paina videota hiiren oikealla painikkeella kun haluat poistua eptz toiminnosta. Kappale 3-2 IP Kameran pääasialliset hallintalaitteet

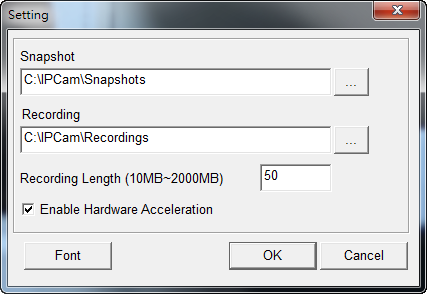

11 (kalansilmämallit) (mallit automaattitarkennuksella) Pikaohjauspaneelin painikkeet on kuvattu alla: Ota otos videosta Aloita tallennus Keskeytä nauhoitus Kaiutin päällä/pois (vain malleille, jossa ääni) Mikrofoni päällä/pois (vain malleille, jossa ääni) Hälytys päällä/pois (vain malleille, jossa hälytys) Vaihda toiselle näytölle, jos käytät useita näyttöjä Napsauta nähdäksesi nykyisen (vasen) ja ihanteellisen (oikea) terävyysarvon, joka auttaa sinua käyttämään tarkennusrengasta tarkennukseen Vaihda näkymään nro 1 (vain kalansilmämallit) Vaihda yhdistelmänäkymiin nrot 1, 2, 3 ja 360 (vain kalansilmämallit)

12 Vaihda yhdistelmänäkymiin nrot 1, 2, 3 ja 4 (vain kalansilmämallit) Vaihda yhdistelmänäkymiin nrot 1, 2, 3 ja laajakulma (vain kalansilmämallit) Vaihda yhdistelmänäkymiin nrot 1, 2, 3 ja laajakulma (vain kalansilmämallit) Napsauta tarkentaaksesi kohteeseen automaattisesti (vain automaattitarkennusmalli) Napsauta ja skannaa läpi kaikki tarkennustasot (vain automaattitarkennusmalli) Huom: Kameramallista riippuen käytössäsi voi eri pikapainikkeita. Kappale Kaksisuuntainen ääni (käytettävissä vain äänivalmiissa kameroissa) Malleissa, joissa on kaksisuuntainen ääni toiminto, Paina mikrofonin kuvaketta puhuaksesi etänä. Toiminto lopetetaan painamalla kuvaketta uudestaan. Paina kaiuttimen kuvaa kuunnellaksesi kameran ympäristön ääniä. Toiminto lopetetaan painamalla kuvaketta uudelleen. Huomautus: Vain äänitoiminnolla varustetut IP kameramallit tukevat tätä toimintoa. Kappale Tallennus tietokoneelle Tallennus tietokoneelle, paina hiiren oikealla painikkeella LILIN Universal ActiveX control. Voit määrittää halutun tallennuspaikan sekä tallennuskoon. Toistaaksesi tallennettua AVI videota, voit käyttää esimerkiksi Windows Media Playeria.

13 Kappale 4 Perusasetukset Kappale 4-1 Asetusten määrittäminen Järjestelmänvalvojana voit muokata IP kameran asetuksia HTML web sivun kautta. Kappale Järjestelmäasetukset Järjestelmäasetukset pitää sisällään IP kameran palvelimen järjestelmien tiedot mukaan lukien MAC osoiteen, laiteohjelmiston version (firmware version), käyttäjä ja järjestelmän ajastimen. Seuraa alla olevia ohjeita jos haluat vaihtaa tai käyttää näitä asetuksia. MAC-osoite Tietokoneesi MAC-osoite.

14 Laitteisto-ohjelmaversio Tästä näet kameran laitteisto-ohjelmaversion. Katso laitteisto-ohjelman päivitysohjeet kohdasta Kappale 4-10 Huolto. OS-versio Käyttöjärjestelmäsi versionumero. Järjestelmän uudelleenkäynnistysaika Aika, jolloin järjestelmä viimeksi käynnistettiin uudelleen. Laitenimi Laitenimen voi löytää käyttämällä IPscan-apuohjelmaa, joka mahdollistaa IP-kameroiden tunnistamisen. Kun haluat muuttaa laitteen nimen, syötä IP-kameran uusi nimi ja napsauta Lähetä. OSD-fontti Ota käyttöön / poista käytöstä näytä/piilota laitteen nimi OSD:llä. OSD-aika Ota käyttöön / poista käytöstä näytä/piilota kameran aika OSD:llä. OSD-fontin koko Säädä OSD:n kokoa ActiveX OSD -näyttö Ota käyttöön / poista käytöstä näytä/piilota laitteen nimi. ActiveX OSD -nimi Syöttämäsi nimi näytetään ActiveX-näytön oikeassa yläkulmassa. Verkon otsikkonimi Kirjoita verkkoselaimessa näytettävä nimi. Lyhyen viiveen tila Ottaa käyttöön latenssin pienentämisen.. Huom: Kameramallista riippuen käytössäsi voi eri pikapainikkeita.

15 Kappale Käyttäjä Kameramme tukee jopa 10 käyttäjätiliä. Jokaiselle tilille voi yksittäin määrittää käyttöoikeudet. Kun haluat lisätä/muokata käyttäjää, napsauta Lisää/muokkaa käyttäjä. Kun haluat käyttää IP-kameraa ilman todennusta, vaihda Ohita sisäänkirjautuminen -valinnaksi Päällä. Ota IPScan sisäänkirjautumisen ohitus käyttöön, jotta kameraan voi kirjautua sisään IPScanin kautta ilman todennusta. Kun haluat lisätä käyttäjän, paina Lisää käyttäjä ja näkyviin tulee seuraava näyttö: Anna käyttäjänimi ja salasana uudelle tilille ja määritä sitten tilin käyttöoikeudet. Muokkaa tilin tietoja napsauttamalla Muokkaa käyttäjää. Poista käyttäjä napsauttamalla Poista käyttäjä. Päivitä asetukset napsauttamalla Lähetä. Kappale Aika Voit muuttaa kameran aikaa HTML-verkkosivun kautta. Valitse päivämäärä pudotusvalikoista ja napsauta Lähetä päivämäärän ottamiseksi käyttöön. Voit myös valita kesäajan tällä sivulla.

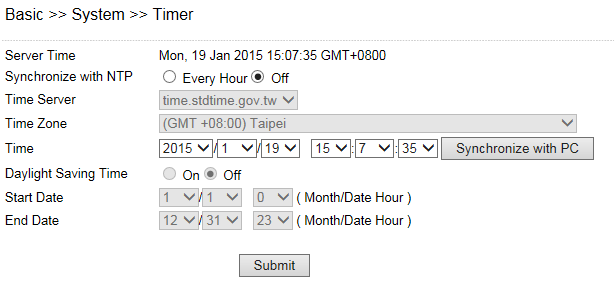

16 Tahdistaminen NTP:llä Kameran ajan tahdistaminen onnistuu myös automaattisella synkronoinnilla. Vaihda Auto Synchronize ruksi kohtaan Every Hour (joka tunti). H.264 Full HD IP kamera tahdistaa tällöin ajan tunnin välein erilliseltä ajanvälityspalvelimelta. Huomautus: Network Time Protocol toiminto vaatii toimivan internet yhteyden. Kappale 4-2 Video -/ ääniasetukset H.264 Full HD videon siirtämiseksi tietoverkon, kuten internetin yli, jossa on alhainen kaistanleveys, tulee bittivirta asettaa lähelle verkon lähetysnopeutta. LILIN kamerat voivat koodata kehykset bittivirran asetusten mukaisesti.

17 Profiilit 6 mukautettavaa profiilia TV-lähtö NTSC/PAL-videojärjestelmät Entropian koodaustila Valitse standardi- (Pääprofiili) ja hyvänlaatuisten (Korkea profiili) koodereiden välillä Kiinteä bittinopeustila Ota käyttöön bittinopeuden asetus kiinteään vakioon Käytävätila Käännä näyttöä 90 tai 270 myötäpäivään VBR Vaihteleva bittinopeus, koodaustila, joka vähentää kaistanleveyden käyttöä; CBR: Vakio bittinopeus, koodaustila, joka kuluttaa enemmän kaistanleveyttä

18 Bittinopeus Enimmäiskaistanleveys käytettävissä verkkoyhteydellesi Kuvataajuus Videon kuvataajuus GOP Yhdessä sekunnissa näytettävä I-kehysten määrä Hälytyksen painotettu tila Ota käyttöön ja aseta etusijalle tietovirraksi, jonka haluat nähdä, kun hälytys havaitaan RTSP URL Sallii videovirran näkemisen Real Time Streaming -protokollan avulla Huom: Valintojen asetukset saattavat vaihdella käyttämästäsi mallista riippuen. Kappale Kuormitettu tila Kuormitettu tila aktivoidaan kun hälytys laukeaa. Hälytyksen lauetessa lähetysnopeus kasvatetaan maksimiinsa eli 30FSP. Mikäli hälytystoimintaa ei ole, lähetysnopeus pysyy alhaisena eli 1 FSP:ssa säästäen tällätavoin kaistaa sekä tallennustilaa. Hälytysväli Kappale Peruslaatu Videon kuvanlaadun määrittämiseksi, säädä kirkkautta, sävykkyyttä, värisävyä, värikylläisyyttä ja terävyyttä sen mukaisesti kuin tarpeen on. IP kameran voi asettaa päivätai yötilaan parhaan laadun saamiseksi. Päivä tai Yö Videotila Videon kuvanlaadun päivä ja yö ajalle voi säätää erikseen; laatuasetukset ovat ajastettu muuttumaan perustuen infrapunan määrään.

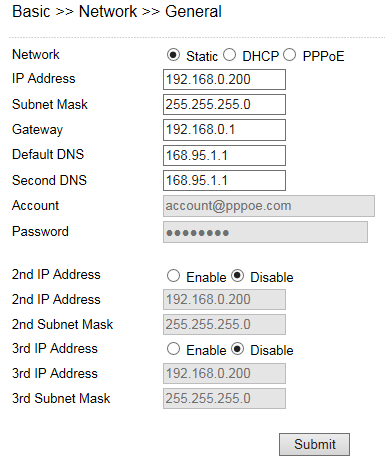

19 Kappale 4-3 Verkkoasetukset Verkkoasetukset ovat perusasetuksia, joilla LILIN IP kamera yhdistetään verkkoon. Oletusarvoinen IP osoite on Käyttäjä voi käyttää Internet-selainta ja tätä IP osoitetta varmistuakseen tietokoneen ja H.264 Full HD IP kameran välisestä verkkoyhteydestä. Lähiverkon säätämiseksi aseta IP osoite, aliverkon peite ja porttikäytävän IP. Anna tilin nimi ja salasana, jos käytät PPPoE-yhteyttä yhteyden muodostamiseksi verkkoon. Päivitä asetukset napsauttamalla Lähetä. Internet asetusten säätämiseksi, ota yhteyttä palvelun tarjoajaasi (ISP) IP osoitteen (global) saamiseksi. Kun Internet yhteys on kerran muodostettu, aseta IP osoite (global), aliverkon peite ja porttikäytävän IP osoite, jotka sait palveluntarjoajaltasi. Oletusarvoinen DNS IP osoite Ensisijainen nimipalvelin (DNS), Nimipalvelimen IP osoite. Toissijainen DNS IP osoite Toissijainen nimipalvelin (DNS), Nimipalvelimen IP osoite, eli

20 varapalvelin ensisijaiselle DNS:lle. PPPoE Tili PPPoE palvelun käyttäjätunnus. PPPoE Salasana PPPoE palvelun salasana. Kappale DHCP Asetukset Reititin, porttikäytävä, tai muu DHCP ohjelmistopalvelin voi etämäärätä IP osoitteen H.264 Full HD IP kameralle. Tällöin IP osoitetta, aliverkon peitettä ja porttikäytävää ei ole tarpeen määrittää erikseen. DHCP voi antaa eri IP osoitteen joka kerta kun IP kamera suljetaan, käyttäjä voi tällöin käyttää IP scan utility toimintoa selaimen avaamiseen ja etsiä IP kamera. DHCP:n ottamiseksi käyttöön, valitse DHCP valikosta ja paina hyväksy tai Submit. Huomautus: Kun DHCP valinta on hyväksytty, IP kameran IP osoite tulee DHCP palvelimelta. Tämä toiminto on mahdollinen vain lähiverkkoympäristössä. Kappale HTTP & RTSP Palvelu HTTP protokolla on luotettava videokuvan lähettämiseen. Porttien uudelleenohjaus (Port forwarding) tekniikkaa voidaan käyttää videokuvan lähettämiseen Internetin yli. Yksityiskohdat ovat ilmoitettu liitteissä. Vaihtaaksesi http palvelun porttinumeroa, ole yhteydessä verkon ylläpitäjään. Vaihda portin numero kenttään ja paina Hyväksy tai Submit. Tämän sivun asetukset on kuvattu alla: ONVIF: Valitse ONVIF-protokolla pudotusvalikosta

21 RTSP-pakettikoko: Valitse jokaisen RTSP-paketin koko kaistanleveydestäsi riippuen METADATA: Ota METADATA käyttöön / poista käytöstä RTCP-tarkistus: Ota RTCP-pakettien lähetys käyttöön lähetyksen optimointia varten Toistuva SPS/PPS-toimitus: Ota käyttöön SPS/PPS-tietojen lähetys ennen I-kehyksiä RTSP-todennus: Tämän valinnan ottaminen käyttöön vaatii käyttäjänimen ja salasanan ennen yhdistämistä RTSP-virtaan Videoportti: Valitse HTTP tai RTSP/UDP virtaa varten Profiilinimi: Vaihda profiilinimi Kappale DDNS Asetukset DNS eli Domain name system on Internetin nimipalvelu järjestelmä. Se Muuntaa verkkotunnuksia IP osoitteiksi, verkkotunnus on usein helpompi muistaa nimenä kuin numeerisessa muodossa (IP). DNS -palvelu tarvitsee rekisteröitymisen ja tilauksen. DynDNS (DDNS) tarjoaa nimipalvelun ilman tilausta. Huomautus: DDNS toiminto vaatii Internet yhteyden. Aktivoi DDNS osoitteessa Jos IP-kamera on Internetissä globaalilla IP-osoitteella, käytä MAC-osoitteen kuutta viimeistä lukua isäntänimenä ja oletussalasanana,. IP-kamera rekisteröi automaattisesti osoitteeseen Kappale SNMP Ota käyttöön SNMP-palvelun aktivoimiseksi. Mukauta kenttiä tarpeisiisi sopiviksi ja napsauta Lähetä, jotta muutokset astuvat voimaan. Kappale SIP

22 Ota VOIP-palvelu käyttöön syöttämällä vaaditut tiedot. Kappale 4-4 Ylläpito Huolto-sivulla voit napsauttaa Lataa oletus ja palauttaa kameran tehdasasetuksiin tai napsauttaa Käynnistä järjestelmä uudelleen, jolloin kamera käynnistetään uudelleen. Palauttaminen tehdasasetuksiin ei vaikuta IPosoitteisiin. Päivitä IP-kameran laitteisto-ohjelma napsauttamalla Selaa ja etsi päivitystiedosto. Napsauta Lähetä ja käynnistä laitteisto-ohjelman päivitys. Varoitus: Älä koskaan katkaise virtaa päivityksen aikana. Tämä voi aiheuttaa laitteellesi peruuttamattomia vahinkoja. Huom: Jos unohdat salasanan, ota yhteyttä myyjään tai lähetä laite meille.

23 Kappale 5 Lisäasetukset Kappale Järjestelmäloki IP kameran toiminta lokia voi selailla ja se löytyy kohdasta Advance->System-> System Log linkkien takaa. Paina Talleta tai Save tallettaaksesi lokin tektitiedostona. Tyhjentääksesi lokin, paina Poista kaikki tai Clean All. Kappale 5-2 Videon ja äänen lisäasetukset Kappale Videon lisäasetukset Aseta valotuksen säätö, automaattinen vahvistuksen säätö, valkotasapainon säätö seuraavalla tavalla.

24 Videoasetusvalinnat on kuvattu alla: Valkotasapainon säätö: asettaa eri skenaarioille valkotasapainon määritykset, mukaan lukien hehkulamppu, sisätilat, loistevalaisimet tai ulkotilat, tai valitse Autom ja kamera valitsee automaattisesti valkotasapainoasetukset Dynaaminen viallisen pikselin korjaus: kun tämä valinta otetaan käyttöön, järjestelmän sallitaan korvata vialliset pikselit viereisillä pikseleillä Peili: kääntää videon vaakasuunnassa Käännä: kääntää videon pystysuunnassa Valotusarvo: säätää valotusarvoa: mitä korkeampi arvo asetetaan, sitä kirkkaampi video on WDR: ottaa käyttöön tai poistaa käytöstä laajan dynaamisen alueen tarkempien yksityiskohtien tallentamiseksi Taustavalon kompensointi: kasvattaa riittämättömästi valaistujen kohteiden valottumista DC-aukkotila: valitse automaattisen aukon säädön ottamiseksi käyttöön Sulkijan raja: asettaa suljinarvojen vähimmäis- ja enimmäisarvot Automaattinen vahvistuksenohjaus (Sense Up+): katso kuvaus alla 3D-kohinanvaimennus: vaimentaa kohinan alhaisissa valaistusolosuhteissa Sense Up: valitse Sense Up -taso videon parantamiseksi Väritila: vaihda väri-/mustavalkotilan välillä Infrapunaleikkaussuodatin: ota Infrapunaleikkaussuodatin käyttöön tai poista käytöstä Videolaadun tila: valitse tila, joka sopii parhaiten tarpeisiisi Sense Up+ Automaattinen vahvistuksen säätö (Auto Gain Control), AGC (Sense Up+): vahvistaa videosignaalia. Aseta Sense Up+ toiminto, mikäli AGC ei saa tarpeeksi valoa. Toiminto voi kuitenkin yöolosuhteissa aiheuttaa kuvaan epäselvyyttä. 3D kohinan poisto: Poistaa kohinaa yöolosuhteissa. Sense Up: Sulkimen toiminnon hidastus, lisää CMOS:n herkkyyttä yöolosuhteissa. Ei nostettu herkkyyttä (Sense Herkkyyttä nostettu Up) 3 pykälällä Sense Up+ Sense Up+ toiminto on hämärän ja suuren DSP herkkyyden säätö, joka mahdollistaa erinomaisen videolaadun huolimatta vähäisestä valaistuksesta. Sense Up+ tekniikkaa

25 voidaan käyttää sekä mustavalko että värivideo toiminnoissa. Ottaaksesi käyttöön Sense Up+ toiminnon, ota ensin käyttöön Automaattinen vahvistuksen säätö AGC. Yhteiskäytössä 3D melunvähennyksen (3DDNR) kanssa saadaan vähäisessä valaistuksessa syntyvää kohinaa vähennettyä kuvasta. AGC ja 3D DNR eivät aiheuta epätarkkuutta, mutta mikäli valaistus on riittämätön ja käytetään Sense Up toimintoa, silloin kuvaan voi syntyä epätarkkuuksia. Kappale Automaattinen tarkennus (vain malleissa, joissa on automaattinen tarkennus) Tässä voit muuttaa automaattisen tarkennuksen asetuksia kameroissa, jotka tukevat automaattista tarkennusta. Tarkennusnopeus Aseta nopeus Tarkennus lähelle/kauas- ja Vaiheittain lähelle/kauas -asetuksille Tarkennus lähelle/kauas Säädä tarkennusta painamalla ja pitämällä painettuna Vaiheittain lähelle/kauas Paina ja säädä tarkennusta manuaalisesti vaiheittain Automaattitarkennus Napsauta ja säädä tarkennusta automaattisesti Kappale Päivä/yö-tilan vaihto Päivä/yö-tilan vaihdon avulla voit ajoittaa IR-toimintoja seuraavilla säädöillä: (1) automaattinen, (2) päivä, (3)

26 yö, (4) ajoitus tai (5) ulkoinen säätö. Kun asetukseksi on asetettu Autom, IR-moduuli käynnistetään/sammutetaan automaattisesti valoanturin signaalin mukaan. Yö-asetus poistaa Infrapunaleikkaussuodattimen ja Päivä-asetus pitää suodattimen päällä. Jos valitset Ajoitus, suodatin käynnistyy/sammuu asetetun aikajakson mukaan. Kappale ROI LILIN-kamerat tukevat mielenkiintoaluetoimintoa (ROI). Napsauta Ota ROI käyttöönja ota toimintoa käyttöön. Siirry nuolinäppäimillä katsoaksesi jokaista esiasetusta. Sijaintitila: määrittää missä kamerasi sijaitsee Ikkunoiden valinta: valitse kameranäkymä, jonka haluat näyttää Virtaprofiili: valitse virtamuoto ROI:lle Esiasetus: tarjoaa valittavaksi 16 ROI-esiasetusta Kestoaika: aika, jonka kamera pysyy ROI:ssa Nopeus: nopeus, jossa kamera siirtyy ROI:hin Napsauta Tallenna ja muutokset astuvat voimaan. Kappale RS-485 Voit muuttaa RS-485:een liittyviä määrityksiä, jos yhdistetty RS-485-laitteeseen.

27 Kappale Videon peitto-ominaisuudet LILIN-kameroissa on jopa neljä yksityisyyden suojaussarjaa. Valitse mikä tahansa suojausnumeroista ja vedä tietyn alueen suojaamiseksi. Huom: Kun otat yksityisyyden suojauksen käyttöön, ROI käynnistetään automaattisesti ja EPTZ poistetaan käytöstä. Kappale Ä äniasetukset Ä äniasetukset perustuu seuraaviin kohtiin: MIC Ä änenvoimakkuus: MIC tai linjan tuloääni Audiotulo: Valitse mikrofonitulo tai linjan tuloääni.

28 Audiotulon vahvistus: Audiotulon vahvistuksen hallinta. Audiolähdön äänenvoimakkuus: Linjan tuloäänen voimakkuudensäätö. Audion koodaustyyppi: G.711 u-law Näytteenotto taajuus: Näytteenottotaajuus (Hz) Bittivirta: Audion bittivirta.

29 Kappale 5-3 Verkko Kappale Multicast LILIN-kamerat tukevat neljän eri sisältömuodon videovirtaa. Voit tällä sivulla määrittää asetukset yksittäisille virroille. Kappale IP-osoitteen suodatus LILIN-kamerat tarjoavat IP-osoitteen suodatuksen ja auttavat sinua estämään valtuuttamattomia IP-osoitteita käyttämästä kameraa. Ota palvelu käyttöön ennen kuin syötät IP-osoitteen, jonka haluat estää, ja paina Lisää. Napsauta Poista ja poista IP-osoite luettelosta.

30 Kappale UPnP-asetukset UPnP-palvelu on verkkoprotokolla, jonka avulla Windows PC -käyttäjät voivat käyttää IP-kameroita LANympäristössä. Aktivoi UPnP-palvelu valitsemalla Ota käyttöön. Siirry Windowsissa Verkko Resurssienhallinta ja näet IP-kamerat UPnP-protokollan kautta. Kappale Bonjour Bonjour on Applen toteutus verkkoprotokollasta ilman erillistä konfiguraatiota. Ota palvelu käyttöön napsauttamalla Ota käyttöön. Kappale SDDP/Heartbeat SDDP/Heartbeat-tuella voi yhdistää kaikkiin yhteensopiviin laitteisiin. Ota palvelu käyttöön ennen yhdistämistä.

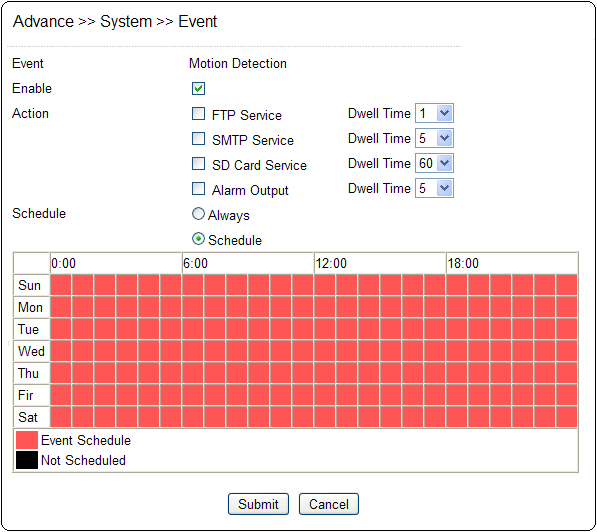

31 Kappale 5-4 Tapahtuma Tässä voi määrittää tunnistusasetukset liikkeelle, luvattomalle käytölle, äänelle, hälytykselle ja verkkohäiriölle. Valitse tapahtumatyyppi pudotusvalikosta ja napsauta sitten Muokkaa tapahtumaa. Näkyviin tulevalla sivulla voit valita toiminnon, joka suoritetaan hälytyksen havaitsemisen jälkeen, kuten JPEGkuvien lähettäminen FTP-palvelimelle tai sähköpostitilille ja/tai SD-kortin videotallennuksen käynnistäminen. Ajoita tapahtumien seuranta valitsemalla Ajoitus, kun muokkaat tapahtumaa ja korosta ajanjaksot, jolloin haluat kameran seuraavan tapahtumia. Napsauta Lähetä ja muutokset astuvat voimaan. Kappale Havainnointialue Kun yläpuoliset tiedot ovat asetettuna, säädä liikkeentunnistusalue tarkkailtavasta

32 ympäristöstä. Alueen valitsemiseksi, paina videotilaa. Kappale Luvattoman käytön havaitseminen LILIN-kamerat voivat lähettää luvattoman käytön hälytykset, kun kameran tarkennusta tai näkymää muutetaan tai linssi on peitetty maalilla tai tahralla. Napsauta Ota käyttöön ja aktivoi tämä toiminto ja määritä asetukset. Kappale Ä änihavainnot Malleille, joissa on audiotuki, IP kamerassa on mikrofoni, joka havaitsee äänitasot. Jos äänenvoimakkuus ylittää raja-arvon hälytys laukeaa ja ilmoitus hälytyksestä lähetetään. Kappale Hälytyksen havaitseminen Jos yhdistät ulkoisen hälytyksen digitaalisen syötteen IP-kameraan, ota Hälytysilmoitus käyttöön ja vaihtele

33 asetusten NO (normally open, tavallisesti auki) ja NC (normally closed, tavallisesti suljettu) välillä. Kappale Verkkoyhteyden havainnointi

34 Kappale 5-5 Ilmoitukset Hälytyksen tai liikkeen ilmoitustoiminto voidaan asettaa lähettämään kuva FTP:n tai sähköpostin kautta. Hälytyksen ilmoitustoiminnon säätämiseksi seuraa alla olevia ohjeita: Kappale FTP Ilmoitukset Aseta seuraavat FTP tilin tiedot jos haluat hälytystiedot tai liikehavaintokuvat lähetettäväksi FTP:n kautta. FTP palvelin IP/DNS IP osoite tai FTP palvelimen verkkotunnus. Tili (Account) FTP palvelimen tili. Salasana (Password) Tilin salasana. Kohde (Directory) Tiedostopolku jonne JPEG kuvat tallennetaan. Etuliite (Prefix) JPEG tiedostojen etuliite. Päivämäärä (Date format) JPEG tiedostojen päivämäärän esitystapa. Jälkiliite (Postfix) JPEG tiedostojen jälkiliite Kappale SMTP Sähköposti ilmoitukset Hälytystiedot tai liikehavaintokuvat voidaan asettaa lähetettäväksi sähköpostitilille. Aseta sähköpostin tiedot jos haluat tiedot lähetettäväksi.

35 Sähköpostin vastaanottajan asetukset Sähköpostiosoite vastaanottajan sähköpostiosoite Sähköpostin lähettäjän asetukset Sähköpostiosoite lähettäjän sähköpostiosoite SMTP palvelin lähettäjän SMTP palvelin Todentaminen SMTP palvelimen todentaminen, mikäli sovellettavissa. Tili todennus SMTP palvelimen tili Salasanan todennus tilin salasana. Kappale HTTP POST -palvelu POST-protokollan kautta kamera voi lähettää automaattisesti ilmoitusvalokuvan verkkosivulle, jos hälytys annetaan. Kappale SD-korttipalvelu

36 Varmista, että SD-kortti on asennettu oikein kameraan, ennen kuin otat SD-tallennusvalinnan käyttöön. Kamera aloittaa videotallennuksen, kun hälytys annetaan. Varoitus: Varmista, että napsautat Poista käytöstä, ennen kuin poistat SD-kortin tai järjestelmä saattaa kaatua. Kappale SD-kortin varmuuskopiointi Kun haluat ladata tietyn otoksen, napsauta hiiren oikealla painikkeella haluamaasi tiedostoa ja tallenna AVItiedosto paikalliselle tietokoneelle. Kappale SAMBA-palvelu

37 LILIN-kamerat ovat yhteensopivia SAMBA-protokollan kanssa. Ota palvelu käyttöön ja syötä vaaditut tiedot.
