KÄYTTÖOHJE TAPA LIIKKUA JA SIIRTYÄ PAIKASTA TOISEEN. ENNEN KÄYTTÖÖNOTTOA LUE JA SÄILYTÄ TÄMÄ OHJE.

Transkriptio

1

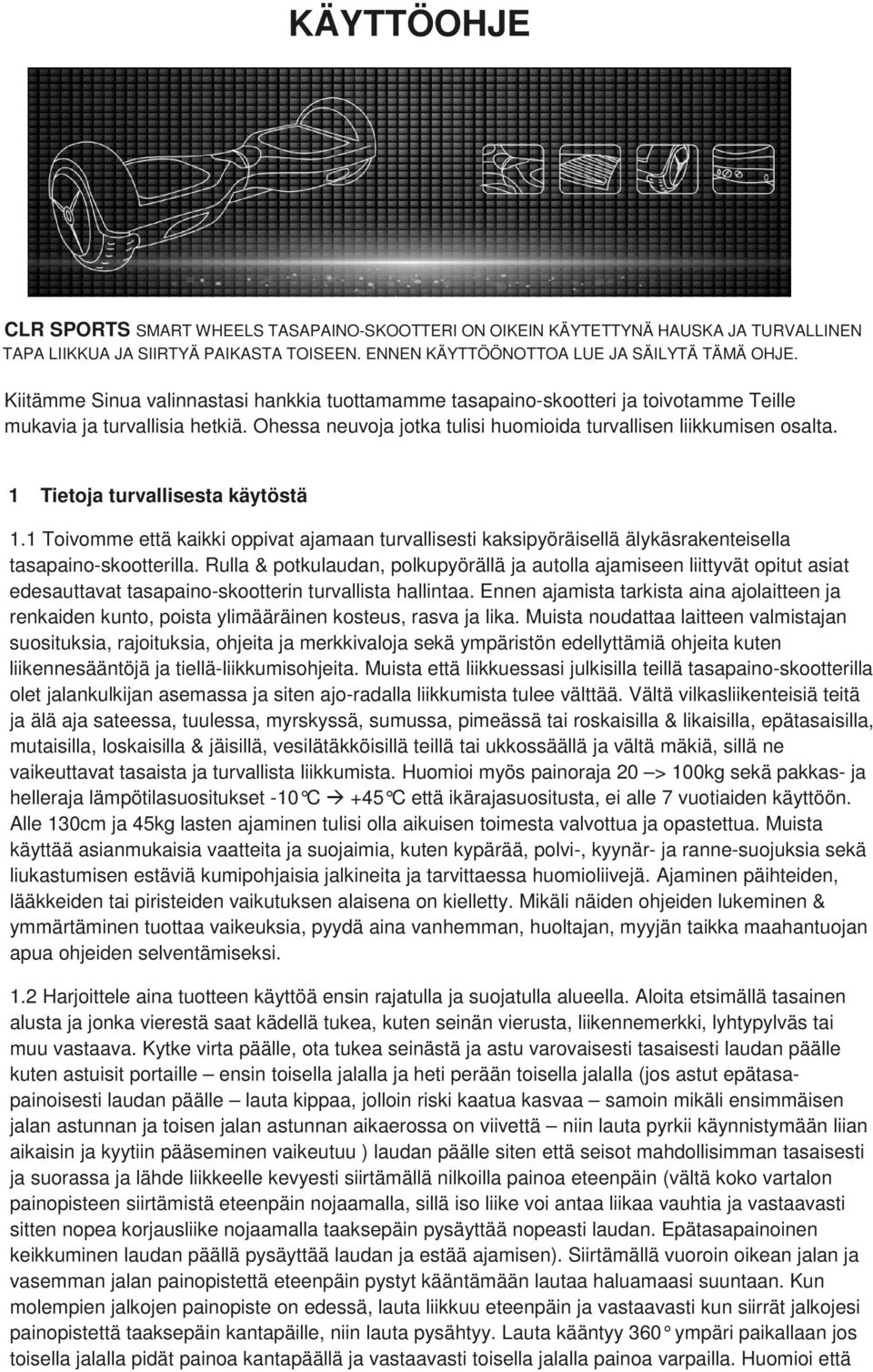

2 KÄYTTÖOHJE CLR SPORTS SMART WHEELS TASAPAINO-SKOOTTERI ON OIKEIN KÄYTETTYNÄ HAUSKA JA TURVALLINEN TAPA LIIKKUA JA SIIRTYÄ PAIKASTA TOISEEN. ENNEN KÄYTTÖÖNOTTOA LUE JA SÄILYTÄ TÄMÄ OHJE. Kiitämme Sinua valinnastasi hankkia tuottamamme tasapaino-skootteri ja toivotamme Teille mukavia ja turvallisia hetkiä. Ohessa neuvoja jotka tulisi huomioida turvallisen liikkumisen osalta. 1 Tietoja turvallisesta käytöstä 1.1 Toivomme että kaikki oppivat ajamaan turvallisesti kaksipyöräisellä älykäsrakenteisella tasapaino-skootterilla. Rulla & potkulaudan, polkupyörällä ja autolla ajamiseen liittyvät opitut asiat edesauttavat tasapaino-skootterin turvallista hallintaa. Ennen ajamista tarkista aina ajolaitteen ja renkaiden kunto, poista ylimääräinen kosteus, rasva ja lika. Muista noudattaa laitteen valmistajan suosituksia, rajoituksia, ohjeita ja merkkivaloja sekä ympäristön edellyttämiä ohjeita kuten liikennesääntöjä ja tiellä-liikkumisohjeita. Muista että liikkuessasi julkisilla teillä tasapaino-skootterilla olet jalankulkijan asemassa ja siten ajo-radalla liikkumista tulee välttää. Vältä vilkasliikenteisiä teitä ja älä aja sateessa, tuulessa, myrskyssä, sumussa, pimeässä tai roskaisilla & likaisilla, epätasaisilla, mutaisilla, loskaisilla & jäisillä, vesilätäkköisillä teillä tai ukkossäällä ja vältä mäkiä, sillä ne vaikeuttavat tasaista ja turvallista liikkumista. Huomioi myös painoraja 20 > 100kg sekä pakkas- ja helleraja lämpötilasuositukset -10 C +45 C että ikärajasuositusta, ei alle 7 vuotiaiden käyttöön. Alle 130cm ja 45kg lasten ajaminen tulisi olla aikuisen toimesta valvottua ja opastettua. Muista käyttää asianmukaisia vaatteita ja suojaimia, kuten kypärää, polvi-, kyynär- ja ranne-suojuksia sekä liukastumisen estäviä kumipohjaisia jalkineita ja tarvittaessa huomioliivejä. Ajaminen päihteiden, lääkkeiden tai piristeiden vaikutuksen alaisena on kielletty. Mikäli näiden ohjeiden lukeminen & ymmärtäminen tuottaa vaikeuksia, pyydä aina vanhemman, huoltajan, myyjän taikka maahantuojan apua ohjeiden selventämiseksi. 1.2 Harjoittele aina tuotteen käyttöä ensin rajatulla ja suojatulla alueella. Aloita etsimällä tasainen alusta ja jonka vierestä saat kädellä tukea, kuten seinän vierusta, liikennemerkki, lyhtypylväs tai muu vastaava. Kytke virta päälle, ota tukea seinästä ja astu varovaisesti tasaisesti laudan päälle kuten astuisit portaille ensin toisella jalalla ja heti perään toisella jalalla (jos astut epätasapainoisesti laudan päälle lauta kippaa, jolloin riski kaatua kasvaa samoin mikäli ensimmäisen jalan astunnan ja toisen jalan astunnan aikaerossa on viivettä niin lauta pyrkii käynnistymään liian aikaisin ja kyytiin pääseminen vaikeutuu ) laudan päälle siten että seisot mahdollisimman tasaisesti ja suorassa ja lähde liikkeelle kevyesti siirtämällä nilkoilla painoa eteenpäin (vältä koko vartalon painopisteen siirtämistä eteenpäin nojaamalla, sillä iso liike voi antaa liikaa vauhtia ja vastaavasti sitten nopea korjausliike nojaamalla taaksepäin pysäyttää nopeasti laudan. Epätasapainoinen keikkuminen laudan päällä pysäyttää laudan ja estää ajamisen). Siirtämällä vuoroin oikean jalan ja vasemman jalan painopistettä eteenpäin pystyt kääntämään lautaa haluamaasi suuntaan. Kun molempien jalkojen painopiste on edessä, lauta liikkuu eteenpäin ja vastaavasti kun siirrät jalkojesi painopistettä taaksepäin kantapäille, niin lauta pysähtyy. Lauta kääntyy 360 ympäri paikallaan jos toisella jalalla pidät painoa kantapäällä ja vastaavasti toisella jalalla painoa varpailla. Huomioi että

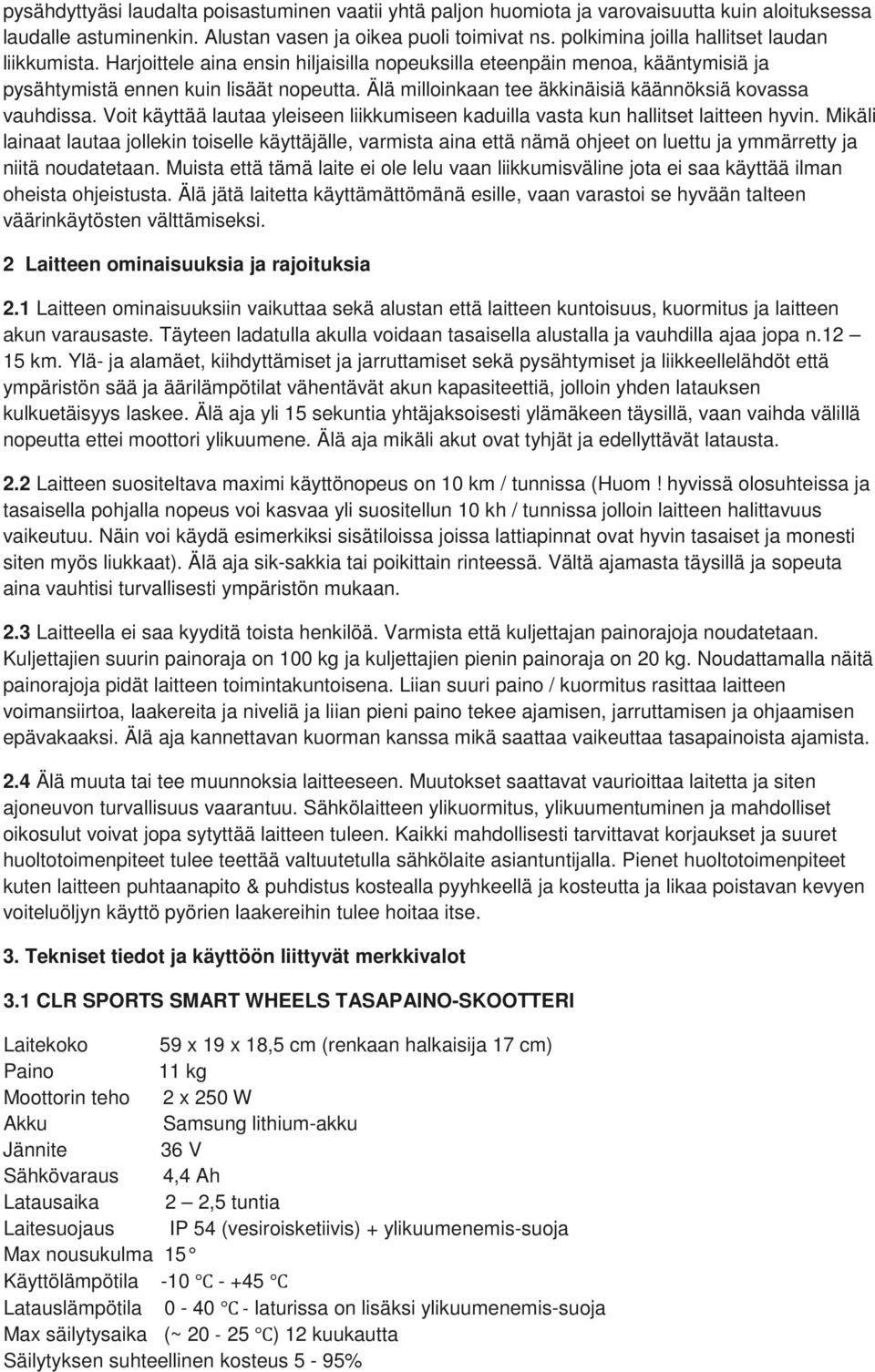

3 pysähdyttyäsi laudalta poisastuminen vaatii yhtä paljon huomiota ja varovaisuutta kuin aloituksessa laudalle astuminenkin. Alustan vasen ja oikea puoli toimivat ns. polkimina joilla hallitset laudan liikkumista. Harjoittele aina ensin hiljaisilla nopeuksilla eteenpäin menoa, kääntymisiä ja pysähtymistä ennen kuin lisäät nopeutta. Älä milloinkaan tee äkkinäisiä käännöksiä kovassa vauhdissa. Voit käyttää lautaa yleiseen liikkumiseen kaduilla vasta kun hallitset laitteen hyvin. Mikäli lainaat lautaa jollekin toiselle käyttäjälle, varmista aina että nämä ohjeet on luettu ja ymmärretty ja niitä noudatetaan. Muista että tämä laite ei ole lelu vaan liikkumisväline jota ei saa käyttää ilman oheista ohjeistusta. Älä jätä laitetta käyttämättömänä esille, vaan varastoi se hyvään talteen väärinkäytösten välttämiseksi. 2 Laitteen ominaisuuksia ja rajoituksia 2.1 Laitteen ominaisuuksiin vaikuttaa sekä alustan että laitteen kuntoisuus, kuormitus ja laitteen akun varausaste. Täyteen ladatulla akulla voidaan tasaisella alustalla ja vauhdilla ajaa jopa n km. Ylä- ja alamäet, kiihdyttämiset ja jarruttamiset sekä pysähtymiset ja liikkeellelähdöt että ympäristön sää ja äärilämpötilat vähentävät akun kapasiteettiä, jolloin yhden latauksen kulkuetäisyys laskee. Älä aja yli 15 sekuntia yhtäjaksoisesti ylämäkeen täysillä, vaan vaihda välillä nopeutta ettei moottori ylikuumene. Älä aja mikäli akut ovat tyhjät ja edellyttävät latausta. 2.2 Laitteen suositeltava maximi käyttönopeus on 10 km / tunnissa (Huom! hyvissä olosuhteissa ja tasaisella pohjalla nopeus voi kasvaa yli suositellun 10 kh / tunnissa jolloin laitteen halittavuus vaikeutuu. Näin voi käydä esimerkiksi sisätiloissa joissa lattiapinnat ovat hyvin tasaiset ja monesti siten myös liukkaat). Älä aja sik-sakkia tai poikittain rinteessä. Vältä ajamasta täysillä ja sopeuta aina vauhtisi turvallisesti ympäristön mukaan. 2.3 Laitteella ei saa kyyditä toista henkilöä. Varmista että kuljettajan painorajoja noudatetaan. Kuljettajien suurin painoraja on 100 kg ja kuljettajien pienin painoraja on 20 kg. Noudattamalla näitä painorajoja pidät laitteen toimintakuntoisena. Liian suuri paino / kuormitus rasittaa laitteen voimansiirtoa, laakereita ja niveliä ja liian pieni paino tekee ajamisen, jarruttamisen ja ohjaamisen epävakaaksi. Älä aja kannettavan kuorman kanssa mikä saattaa vaikeuttaa tasapainoista ajamista. 2.4 Älä muuta tai tee muunnoksia laitteeseen. Muutokset saattavat vaurioittaa laitetta ja siten ajoneuvon turvallisuus vaarantuu. Sähkölaitteen ylikuormitus, ylikuumentuminen ja mahdolliset oikosulut voivat jopa sytyttää laitteen tuleen. Kaikki mahdollisesti tarvittavat korjaukset ja suuret huoltotoimenpiteet tulee teettää valtuutetulla sähkölaite asiantuntijalla. Pienet huoltotoimenpiteet kuten laitteen puhtaanapito & puhdistus kostealla pyyhkeellä ja kosteutta ja likaa poistavan kevyen voiteluöljyn käyttö pyörien laakereihin tulee hoitaa itse. 3. Tekniset tiedot ja käyttöön liittyvät merkkivalot 3.1 CLR SPORTS SMART WHEELS TASAPAINO-SKOOTTERI Laitekoko 59 x 19 x 18,5 cm (renkaan halkaisija 17 cm) Paino 11 kg Moottorin teho 2 x 250 W Akku Samsung lithium-akku Jännite 36 V Sähkövaraus 4,4 Ah Latausaika 2 2,5 tuntia Laitesuojaus IP 54 (vesiroisketiivis) + ylikuumenemis-suoja Max nousukulma 15 Käyttölämpötila Latauslämpötila laturissa on lisäksi ylikuumenemis-suoja Max säilytysaika (~ ) 12 kuukautta Säilytyksen suhteellinen kosteus 5-95%

4 3.2 Käyttö ja merkkivalot Vaihe 1.Kytke virta päälle. Vaihe 2. Astu varovaisesti ensin toisella jalalla ja heti perään toisella jalalla polkimen päälle ja valmistaudu liikkeelle lähtöön. Laite osoittaa sinisellä ajovalolla kun se on valmis ajettavaksi. Mikäli keikutat jompaakumpaa poljinta jopa 35, lukittuu laite ja ajaminen estyy. Varmista että ajo-asento on tasapainoinen ja suora (kuva 1a) koukista kevyesti polvia (liian suora jalkojen asento tekee tasapainon heiluvaksi). Vaihe 3. Lähde liikkeelle kevyesti siirtämällä painoa päkiälle jolloin polkimien kulma kääntyy alas & eteenpäin ja lauta lähtee liikkeelle. Älä siirrä painoa koko vartalolla, koska silloin liikkeestä tulee helposti nykivää ja keikkuvaa (kuva 1b). kuva 1 a kuva 1 b Vaihe 4. Käännä laitteen menoa vasemmalle painamalla oikean jalan päkiällä varpaita enemmän alaspäin kuin vasemmalla jalalla ja käänny vastaavasti oikealle painamalla vasenta päkiää alaspäin. (Eteenpäin alas-painettava jalka on aina kaarteen ulkolaidalla). Voit myös hiljaisilla nopeuksilla kääntyä jarruttamalla, eli siirrä painoa kantapäälle jolloin pyörä jarruttaa. Painamalla oikean jalan kantapäällä poljinta oikea pyörä hidastuu ja silloin vasen pyörä pyörii kovempaa ja lauta kääntyy oikealle ja vastaavasti mikäli jarrutat vasemmalla kantapäällä niin lauta kääntyy vasemmalle. ( kuva 2) Vasemman jalan paino eteenpäin kääntää lautaa oikealle - Oikean jalan paino eteenpäin kääntää lautaa vasempaan Vaihe 5: Kun haluat pysähtyä, jarruta siirtämällä painoa kantapäille ja kun haluat astua laudan päältä pois pysähdy ensin ja astu sitten toisella jalalla taaksepäin pois (jolloin laudalla on jarru päällä) ja sitten toisella jalalla pois ja sammuta virta laitteesta. Kiinnitä huomiota poisastumiseen.

5 4. Akun lataaminen ja merkkivalo Mikäli laitteen merkkivalo laitetta käytettäessä vilkkuu punaista, tarkoittaa se että akun varaustaso on heikko ja akku tulee ladata. Laitteella jossa varoitusvalo on päällä ei pidä ajaa koska, ylikuormitus saattaa vaurioittaa akkua. Mikäli havaitset kuumenemista, hajua, käryä tai jonkinlaista vuotoa akuista, tulee laitteen käyttö lopettaa ja laite tulee huoltaa valtuutetulla sähkölaite asiantuntijalla (eli näissä tapauksissa ei pidä ladata akkua). Akkuja ei saa itse irrottaa taikka vaihtaa. Varmista että laite on kytketty päältä pois ennen lataustoimenpiteen aloitusta. Varmista että laturin pistoke on oikeanlainen ja sopiva verkkovirtarasiaan ja että jännite on oikea (230V- 50Hz). Varmista myös että sekä laitteen että laturin osat ovat kuivat (älä käytä laturia ulkona kosteassa tilassa). Varmista että laturin johto asettuu oikein kiinni laitteeseen ennen kuin kierrerenkaalla lukitset pistokkeen paikoilleen (punainen latausvalo syttyy merkiksi että laite on kytketty).latauksen tulee tapahtua valvotussa, ilmavassa ja puhtaassa tilassa. Varmista että laturin taikka laitteen vieressä latauksen aikana ei ole mitään herkästi syttyvää, kuten roskia, paperia, vaatteita taikka pölyä (kuva 3.) Ennen kuin aloitat laitteen akkujen lataamisen, varmista ettei laite ole kuuma ajamisesta. Kuumia akkuja ei pidä ladata, vaan niiden pitää ensin saada jäähtyä C tasolle. Tyhjien akkujen lataaminen täyteen varaukseen kestää n. 2 2,5 tuntia. Älä yli-lataa akkuja. Akkujen täysi varaus näkyy valomerkeistä kun punainen varausvalo muuttuu vihreäksi. Anna akkujen jäähtyä latauksen jälkeen ennen kuin otat laiteen ajoon. Mikäli ryhdyt heti latauksen jälkeen ajamaan laudalla, saattaa lauta sulkeutua / pysähtyä automaattisesti jäähdyttääkseen itsensä tämä sisäänrakennettu varotoimenpide estää lautaa ylikuumentumasta. Piittaamattomuus latausohjeista epää takuun. Akkujen tarkempia teknisiä tietoja on saatavilla maahantuojalta ja akkujen valmistajalta ; Samsung SDI Co Ltd Battery Business Division (voidaan tarvita huolto asiantuntijalle) 5. Takuu Tällä laitteella ja sen osilla on yhden vuoden takuu. Säästä ostokuitti, ota kopio siitä ja liitä se näihin käyttöohjeisiin takuutodistuksena. Takuuasioissa on ostopaikka ja ostopäivämäärä kyettävä osoittamaan luotettavasti toteen. Takuu ei kata normaalia kulumista, kulumisesta johtuvia vikoja, akkujen tehojen normaalia heikentymistä, tuotteen väärinkäytöstä tai huollon laiminlyönnistä johtuvia vikoja ja jälkiä. Jos tuotteessa tai tuotteen osassa ilmenee vika takuuaikana, ole yhteydessä tuotteen jälleenmyyjään. Myyjä selvittää maahantuojan kanssa miten tapaus on paras hoitaa. Viallisen osat tai toiminnalliset puutteet saa ainoastaan maahantuojan valtuuttama sähkölaite asiantuntija korjauttaa. Näiden ohjeiden noudattamatta jättämisen tai laiminlyönnin takia takuu raukeaa. Takuu ei ole voimassa, mikäli tuotetta käytetään kaupallisessa valmistus-, myynti- tai vuokraustarkoituksessa. Takuu ei heikennä millään tavalla Suomessa voimassa olevaa kuluttajansuojalakia.

6 Takuuasioiden käsittely Jos tuotteessa tai tuotteen osassa ilmenee vikaa takuuaikana tai osia puuttuu tuotteesta, ole yhteydessä jälleenmyyjään. Takuuasioissa seuraavat tiedot on toimitettava myyjälle: Tuotteen merkki ja mallinimi Reklamaation syy Kopio ostokuitista tai selvitys ostopaikasta sekä ostopäivämäärä Kuluttajan nimi, puhelinnumero, katuosoite, postinumero Maahantuoja ; OIP-TUOTE OY Ormuspellontie HELSNKI puh:
