1 Arocs 3663 L 8X4 B 16 Moottoriteho: 460 KW Sallittu kokonaispaino: kg Mallisarja: Mercedes-Benz Arocs Ajoneuvotyyppi: 3663L Akseliväli: 4500 mm Rakennemalli: MBKS MBKS MBKS Mercedes-Benz sind eingetragene Marken der Daimler AG, Stuttgart, Deutschland

Akseliväli: 4500 mm Rakennemalli: 96404112400 MBKS MBKS MBKS

2 Varusteet Värit Maski maalattu: MB 3512 almandine red - metallic Puskuri ja lokasuojat maalattu: MB 3512 almandine red - metallic Tuulenohjain katolla maalattu: MB 3512 almandine red - metallic Vakiovarusteet Alustaversio V1B Arocs V1W Standard C2N Akseliväli 4500 mm Akselipainojen jakautuminen W6Z Painokoodi 35,5 t (9,0/9,5/9,5/7,5) Moottori M3V Moottori OM473, R6, 15,6 l,460 kw(625 hv),3000 Nm M5Z Moottorin päästöversio Euro 6 M6L 2-sylinterinen paineilmakompressori M5T Turbocompound Kytkin & vaihteisto G3Y Turbohidastinkytkin liikkeellelähtö-/jarrutusapu G2D Vaihteisto G /11,7-0,69 N6Z Vaihteistoöljynjäähdytin G0C Yhdistelmäpaino 44 t t G0V Ajo-ohjelma power G5G Mercedes PowerShift 3 N1J Ulosotto vaiht. MB c, laipaton, hidas/keskin Akselit & jousitus A1Y Suora etuakseli A1E Etuakseli 9,0 t A2G Taka-akseli, vetopyörähalk. 300, napaväl., 13,0 t Tasauspyörästön lukko taka-akselilla A4Y Teli, 7,5t, ohjaava, kevennettävä, nostettava A6A Perävälitys i = 4,571 Q1Y Etujouset 9,0 t, 4-lehtiset C6Q Kallistuksenvakaaja, etuakseli C6U Lisäkallistuksenvakaaja, taka-akseli/teli J3Z Akselipainomittari / D / # 2 / 7 Arocs 3663L 8x4

hv),3000 Nm M5Z Moottorin päästöversio Euro 6 M6L 2-sylinterinen paineilmakompressori M5T Turbocompound Kytkin & vaihteisto G3Y Turbohidastinkytkin liikkeellelähtö-/jarrutusapu G2D Vaihteisto G

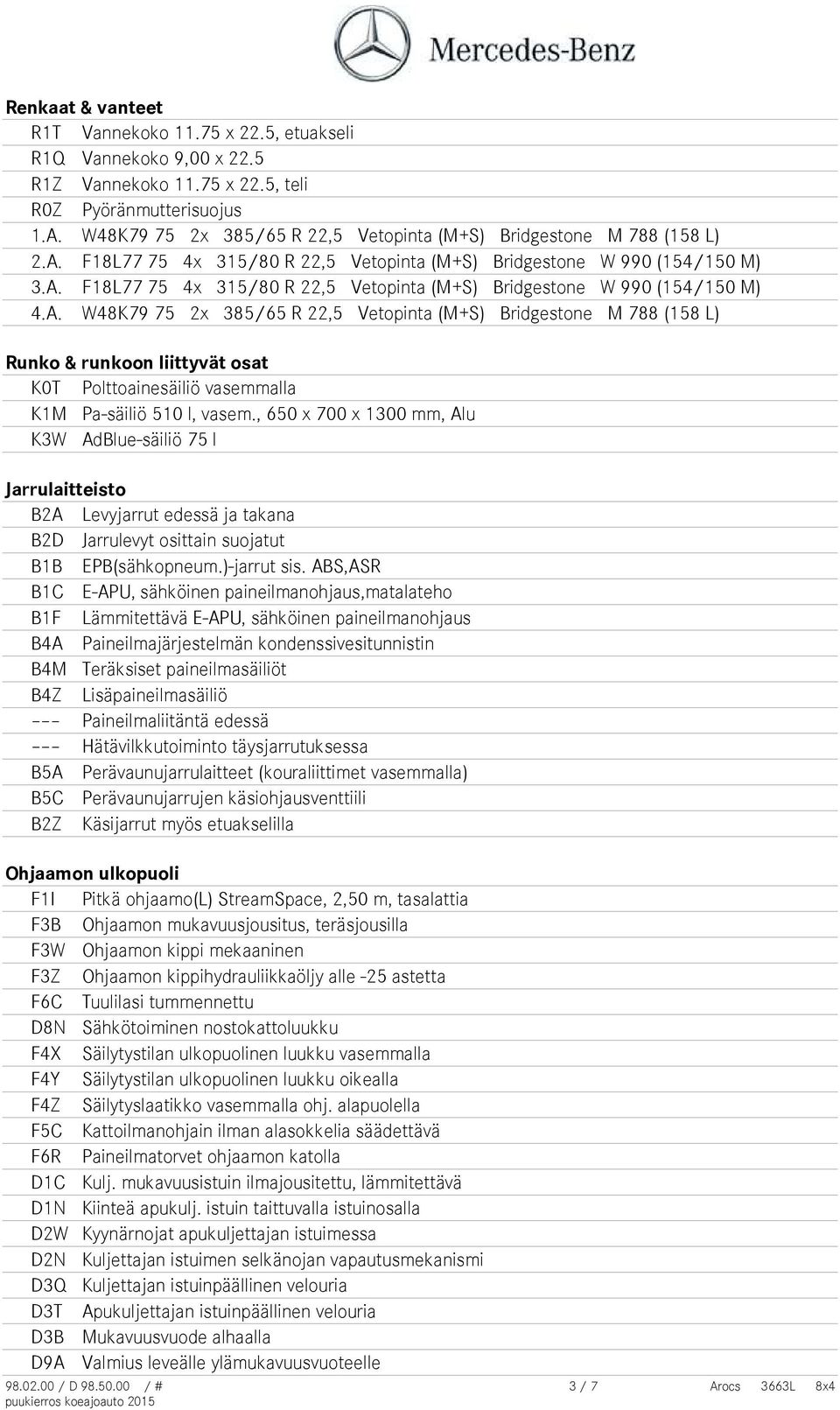

3 Renkaat & vanteet R1T Vannekoko x 22.5, etuakseli R1Q Vannekoko 9,00 x 22.5 R1Z Vannekoko x 22.5, teli R0Z Pyöränmutterisuojus 1.A. W48K x 385/65 R 22,5 Vetopinta (M+S) Bridgestone M 788 (158 L) 2.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone W 990 (154/150 M) 3.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone W 990 (154/150 M) 4.A. W48K x 385/65 R 22,5 Vetopinta (M+S) Bridgestone M 788 (158 L) Runko & runkoon liittyvät osat K0T Polttoainesäiliö vasemmalla K1M Pa-säiliö 510 l, vasem., 650 x 700 x 1300 mm, Alu K3W AdBlue-säiliö 75 l Jarrulaitteisto B2A Levyjarrut edessä ja takana B2D Jarrulevyt osittain suojatut B1B EPB(sähkopneum.)-jarrut sis. ABS,ASR B1C E-APU, sähköinen paineilmanohjaus,matalateho B1F Lämmitettävä E-APU, sähköinen paineilmanohjaus B4A Paineilmajärjestelmän kondenssivesitunnistin B4M Teräksiset paineilmasäiliöt B4Z Lisäpaineilmasäiliö Paineilmaliitäntä edessä Hätävilkkutoiminto täysjarrutuksessa B5A Perävaunujarrulaitteet (kouraliittimet vasemmalla) B5C Perävaunujarrujen käsiohjausventtiili B2Z Käsijarrut myös etuakselilla Ohjaamon ulkopuoli F1I Pitkä ohjaamo(l) StreamSpace, 2,50 m, tasalattia F3B Ohjaamon mukavuusjousitus, teräsjousilla F3W Ohjaamon kippi mekaaninen F3Z Ohjaamon kippihydrauliikkaöljy alle -25 astetta F6C Tuulilasi tummennettu D8N Sähkötoiminen nostokattoluukku F4X Säilytystilan ulkopuolinen luukku vasemmalla F4Y Säilytystilan ulkopuolinen luukku oikealla F4Z Säilytyslaatikko vasemmalla ohj. alapuolella F5C Kattoilmanohjain ilman alasokkelia säädettävä F6R Paineilmatorvet ohjaamon katolla D1C Kulj. mukavuusistuin ilmajousitettu, lämmitettävä D1N Kiinteä apukulj. istuin taittuvalla istuinosalla D2W Kyynärnojat apukuljettajan istuimessa D2N Kuljettajan istuimen selkänojan vapautusmekanismi D3Q Kuljettajan istuinpäällinen velouria D3T Apukuljettajan istuinpäällinen velouria D3B Mukavuusvuode alhaalla D9A Valmius leveälle ylämukavuusvuoteelle / D / # 3 / 7 Arocs 3663L 8x4

A. W48K79 75 2x 385/65 R 22,5 Vetopinta (M+S) Bridgestone M 788 (158 L) Runko & runkoon liittyvät osat K0T Polttoainesäiliö vasemmalla K1M Pa-säiliö 510 l, vasem.

4 D0A Nahkainen ohjauspyörä J1E Mittariston 12,7 cm monitoiminäyttö sis.lisänäytöt Perävaunutietojen näyttö J2B CD-Radio, Bluetooth J2K 2-tie kaiuttimet J3D Fleetboard ajoneuvotietokone J3E FleetBoard DispoPilot.guide J3F Teline FleetBoard DispoPilot.guide J9C FleetBoard valmius FleetBoard Eco Support J2Z LA-puhelin E3A Jännitteenmuunnin 24/12V 10A E3L Pistoke 24V / 15A apukulj. jalkatilassa E2J Automaattisulakkeet E9G Valmius ohjaamon sähkölaitteille(max. 100A) D6N Pa-käyt. vesilisälämmityslaite ohjaamo ja moottori D6I Taukolämmitin, moottorin jäännöslämpötoiminen D7A Lisälämpöeristys ohjaamossa D6G Automaattinen ilmastointilaite D7G Kannet penkkien takana oleviin säilytyslaatikoihin D7J Ulosvedettävät säilytyslaatikot vuoteen alla D7R Kannelliset säilytyslokerot tuulilasin yläpuolella Y1X Jääkaappi vetolaatikossa vuoteen alla D0S Paineilmaliitin ohjaamossa Sähkölaitteet/elektroniikka E1C Akut 2 x 12 V/220 Ah, vähäinen huollontarve E1M Laturi 28 V / 150 A E5A Katkaisija nr.1 päällirakennesähköille E5B Katkaisija nr.2 päällirakennesähköille E5C Katkaisija nr.3 päällirakennesähköille E7F Ilmajousituksen kaukokäyttö kaapelilla Puuautosähkövalmius asen. Suomessa E3Y PSM-moduuli päällirak. ja perävaunulle (ISO 11992) E4C Lisätoimintoliitännät päällirakentajalle E6A 15-napainen perävaunusähköpistoke L1A Bi-Xenon ajovalot L1N Sumuvalot,LED-huomiovalot ja kääntymisvalot L3Z Ajovalojen pesulaite L9C Valmius kattokaukovaloille L9A Valmius kattovilkkuvaloille E4X Liikkeellelähtöapu(kevennin), ilman aikarajoitusta Muut toimitukset M0C Alapohjalevy pölyn pyörteilyn estämiseksi M0U Melukoteloinnin lisäosat, parempi moottorisuojaus X3Z Voimansiirtotakuu 3 vuotta/ km / D / # 4 / 7 Arocs 3663L 8x4

guide J9C FleetBoard valmius FleetBoard Eco Support J2Z LA-puhelin E3A Jännitteenmuunnin 24/12V 10A E3L Pistoke 24V / 15A apukulj.

5 Suomessa asennetut varusteet: Majakkapaneeli Puuauton sähköt VBG 14-napainen liitin nosturille Etuakselille pulttikehys Etuhelmaputki Rosteriverkko puskurin reikiin Kattospoileri Kattovaloteline + 4 kpl Led apukaukovalot / D / # 5 / 7 Arocs 3663L 8x4

Etuhelmaputki Rosteriverkko puskurin reikiin Kattospoileri

6 Tekniset tiedot Massat & mitat Tyyppi Päällirakenteen pituus Versio L Maksimi takaylityksellä 0 mm Vetotapa 8X4 Min. painopiste viimeiseltä akselilta 2062 mm Akseliväli 4500 mm Max. painopiste viimeiseltä akselilta 2062 mm Painot Vaihteisto 1. akseli (tyhjä) 6290 kg Koodi G2D 2. akseli (tyhjä) 452 kg Lyhyt kuvaus Vaihteisto G /11,7-0,69 3. akseli (tyhjä) 2860 kg 4. akseli (tyhjä) 1833 kg Mitat Omapaino kg Runkokorkeus etuaks. kuormattuna 1011 mm Kantavuus kg Runkokorkeus etuaks. tyhjänä 1117 mm Sall. kokonaispaino kg Runkokorkeus taka-aks. kuormattuna 1016 mm Yhdistelmän sallittu kokonaispaino kg Runkokorkeus taka-aks. tyhjänä 1041 mm Moottori M3V Kuutiotilavuus cm Teho kw / hv 460 / 625 Max. vääntömomentti Nm 1050 /min 3010 Renkaat 1. akseli: 2x 385/65 R 22,5 2. akseli: 4x 315/80 R 22,5 3. akseli: 4x 315/80 R 22,5 4. akseli: 2x 385/65 R 22,5 Ajoneuvon omapaino sis. kuljettajan, alleajosuojan edessä/takana, varapyörän ja 90% täyden pa-tankin / D / # 6 / 7 Arocs 3663L 8x4

akseli (tyhjä) 1833 kg Mitat Omapaino 11434 kg Runkokorkeus etuaks. kuormattuna 1011 mm Kantavuus 24066 kg Runkokorkeus etuaks. tyhjänä 1117 mm Sall. kokonaispaino 35500 kg Runkokorkeus taka-aks.

7 Tekniset tiedot Massat & mitat / D / # 7 / 7 Arocs 3663L 8x4
