Arocs X4/4 B 16

Koko: px

Aloita esitys sivulta:

Download "Arocs 3763 8X4/4 B 16"

Kirsi-Kaisa Nurminen
8 vuotta sitten
Katselukertoja:

1 Arocs X4/4 B 16 Moottoriteho: 460 KW Sallittu kokonaispaino: kg Mallisarja: Mercedes-Benz Arocs Akseliväli: 4850 mm Rakennemalli: MBKS MBKS MBKS Mercedes-Benz sind eingetragene Marken der Daimler AG, Stuttgart, Deutschland

Akseliväli: 4850 mm Rakennemalli: 96403012400 MBKS MBKS MBKS

2 Varusteet Värit Maski maalattu: MB 3512 almandine red - metallic Puskuri ja lokasuojat maalattu: MB 3512 almandine red - metallic Tuulenohjaimet katolla ja ohjaamon sivuilla MB 3512 almandine red - metallic maalat: Vakiovarusteet Alustaversio V1B Arocs V1W Standard C2T Akseliväli 4850 mm Akselipainojen jakautuminen W7G Painokoodi 37,0 t (8,0/8,0/13,0/13,0) Moottori M3V Moottori OM473, R6, 15,6 l,460 kw(625 hv),3000 Nm M5Z Moottorin päästöversio Euro 6 M5T Turbocompound Kytkin & vaihteisto G5B Kaksilevykytkin G2D Vaihteisto G /11,7-0,69 N6Z Vaihteistoöljynjäähdytin G0C Yhdistelmäpaino 44 t t G0R Vaihteiston kannatintuet helposti poistettavissa G0V Ajo-ohjelma power G5G Mercedes PowerShift 3 N1J Ulosotto vaiht. MB c, laipaton, hidas/keskin Akselit & jousitus A1Y Suora etuakseli A1D Etuakseli 8,0 t A2G Taka-akseli, vetopyörähalk. 300, napaväl., 13,0 t Tasauspyörästön lukko taka-akselilla A6A Perävälitys i = 4,571 Q1X Etujouset 2 x 8,0 t, 3-lehtinen Q3A Takajouset, 2 x 13,0 t C6Q Kallistuksenvakaaja, etuakseli C6Y Kallistuksenvakaaja, rungon alla, taka-akseli / D / # 2 / 7 Arocs x4 2+2

l,460 kw(625 hv),3000 Nm M5Z Moottorin päästöversio Euro 6 M5T Turbocompound Kytkin & vaihteisto G5B Kaksilevykytkin G2D Vaihteisto G 280-16/11,7-0,69 N6Z Vaihteistoöljynjäähdytin G0C Yhdistelmäpaino

3 Renkaat & vanteet R2Y Alu-vanne 9.00 X 22.5, Dura-Bright, Alcoa R0Z Pyöränmutterisuojus 1.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone M 788 (154/150 M) 2.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone M 788 (154/150 M) 3.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone W 990 (154/150 M) 4.A. F18L x 315/80 R 22,5 Vetopinta (M+S) Bridgestone W 990 (154/150 M) Runko & runkoon liittyvät osat K1Y Pa-säiliö 330 l, vasem., 735 x 565 x 950 mm, Alu K3T AdBlue-säiliö 25 l K5M Polttoainesäiliön korkki lukollinen Jarrulaitteisto B2A Levyjarrut edessä ja takana B2D Jarrulevyt osittain suojatut B1B EPB(sähkopneum.)-jarrut sis. ABS,ASR B1Z Lukkiutumattomat ABS -jarrut, poiskytkettävät B1C E-APU, sähköinen paineilmanohjaus,matalateho B1F Lämmitettävä E-APU, sähköinen paineilmanohjaus B4A Paineilmajärjestelmän kondenssivesitunnistin B4L Alumiiniset paineilmasäiliöt Paineilmaliitäntä edessä Hätävilkkutoiminto täysjarrutuksessa B5A Perävaunujarrulaitteet (kouraliittimet vasemmalla) B5C Perävaunujarrujen käsiohjausventtiili Käsijarrujen akustinen varoitus Ohjaamon ulkopuoli F1B Keskip. ohjaamo(m) ClassicSpace, 2,30 m,mt. 170 mm F6C Tuulilasi tummennettu D8A Katto-/tuuletusluukku F4X Säilytystilan ulkopuolinen luukku vasemmalla F5B Kattoilmanohjain säädettävä ja ohj. sivuohjaimet F5Y Aerodynaaminen A-pilariverhous Ohjaamon etukulman tuuliohjaimet F6R Paineilmatorvet ohjaamon katolla Ohjaamon sisäpuoli D1C Kulj. mukavuusistuin ilmajousitettu, lämmitettävä D1N Kiinteä apukulj. istuin taittuvalla istuinosalla D2W Kyynärnojat apukuljettajan istuimessa D2N Kuljettajan istuimen selkänojan vapautusmekanismi D3Q Kuljettajan istuinpäällinen velouria D3T Apukuljettajan istuinpäällinen velouria D3E Säilytyslaatikot pehmustetut D0A Nahkainen ohjauspyörä Monitoimiohjauspyörä D5Y Kumilattiamatot molemmilla puolilla D4Y Rullaverhohäikäisysuoja kuljettajan ovessa Sähkötoimiset ikkunannostimet molemmilla puolilla / D / # 3 / 7 Arocs x4 2+2

, 735 x 565 x 950 mm, Alu K3T AdBlue-säiliö 25 l K5M Polttoainesäiliön korkki lukollinen Jarrulaitteisto B2A Levyjarrut edessä ja takana B2D Jarrulevyt osittain suojatut B1B EPB(sähkopneum.

4 J1E Mittariston 12,7 cm monitoiminäyttö sis.lisänäytöt Perävaunutietojen näyttö J2D Radio-/Navigointijärjestelmä Bluetooth Comfort J2I Kaiuttimet vakiomalliset J3D Fleetboard ajoneuvotietokone J9C FleetBoard valmius FleetBoard Eco Support J2Z LA-puhelin E3A Jännitteenmuunnin 24/12V 10A E3L Pistoke 24V / 15A apukulj. jalkatilassa E2J Automaattisulakkeet E9G Valmius ohjaamon sähkölaitteille(max. 100A) D6N Pa-käyt. vesilisälämmityslaite ohjaamo ja moottori D6I Taukolämmitin, moottorin jäännöslämpötoiminen D7A Lisälämpöeristys ohjaamossa D6G Automaattinen ilmastointilaite D7G Kannet penkkien takana oleviin säilytyslaatikoihin Y1W Jääkaappi moottoritunnelin päällä D0S Paineilmaliitin ohjaamossa Sähkölaitteet/elektroniikka E1C Akut 2 x 12 V/220 Ah, vähäinen huollontarve E1N Laturi 28 V / 100 A E5A Katkaisija nr.1 päällirakennesähköille E5B Katkaisija nr.2 päällirakennesähköille E5C Katkaisija nr.3 päällirakennesähköille Puuautosähkövalmius asen. Suomessa E3Y PSM-moduuli päällirak. ja perävaunulle (ISO 11992) E4C Lisätoimintoliitännät päällirakentajalle E6A 15-napainen perävaunusähköpistoke L1N Sumuvalot,LED-huomiovalot ja kääntymisvalot L9C Valmius kattokaukovaloille L9A Valmius kattovilkkuvaloille F0T Mercedes-tähti valaistu Muut toimitukset M0C Alapohjalevy pölyn pyörteilyn estämiseksi M0U Melukoteloinnin lisäosat, parempi moottorisuojaus X3Z Voimansiirtotakuu 3 vuotta/ km / D / # 4 / 7 Arocs x4 2+2

LA-puhelin E3A Jännitteenmuunnin 24/12V 10A E3L Pistoke 24V / 15A apukulj. jalkatilassa E2J Automaattisulakkeet E9G Valmius ohjaamon sähkölaitteille(max. 100A) D6N Pa-käyt.

5 Suomessa asennetut varusteet : Kattovaloteline + 2 kpl Xenon apukaukovalot Majakkapaneeli Spoileri katolle ja ohjaamon sivuille Polttoainetankin vaihto 430l alu Pakoputken muutostyö Puuauton sähköt VBG 14-napainen liitin nosturille / D / # 5 / 7 Arocs x4 2+2

Polttoainetankin vaihto 430l alu Pakoputken muutostyö Puuauton sähköt

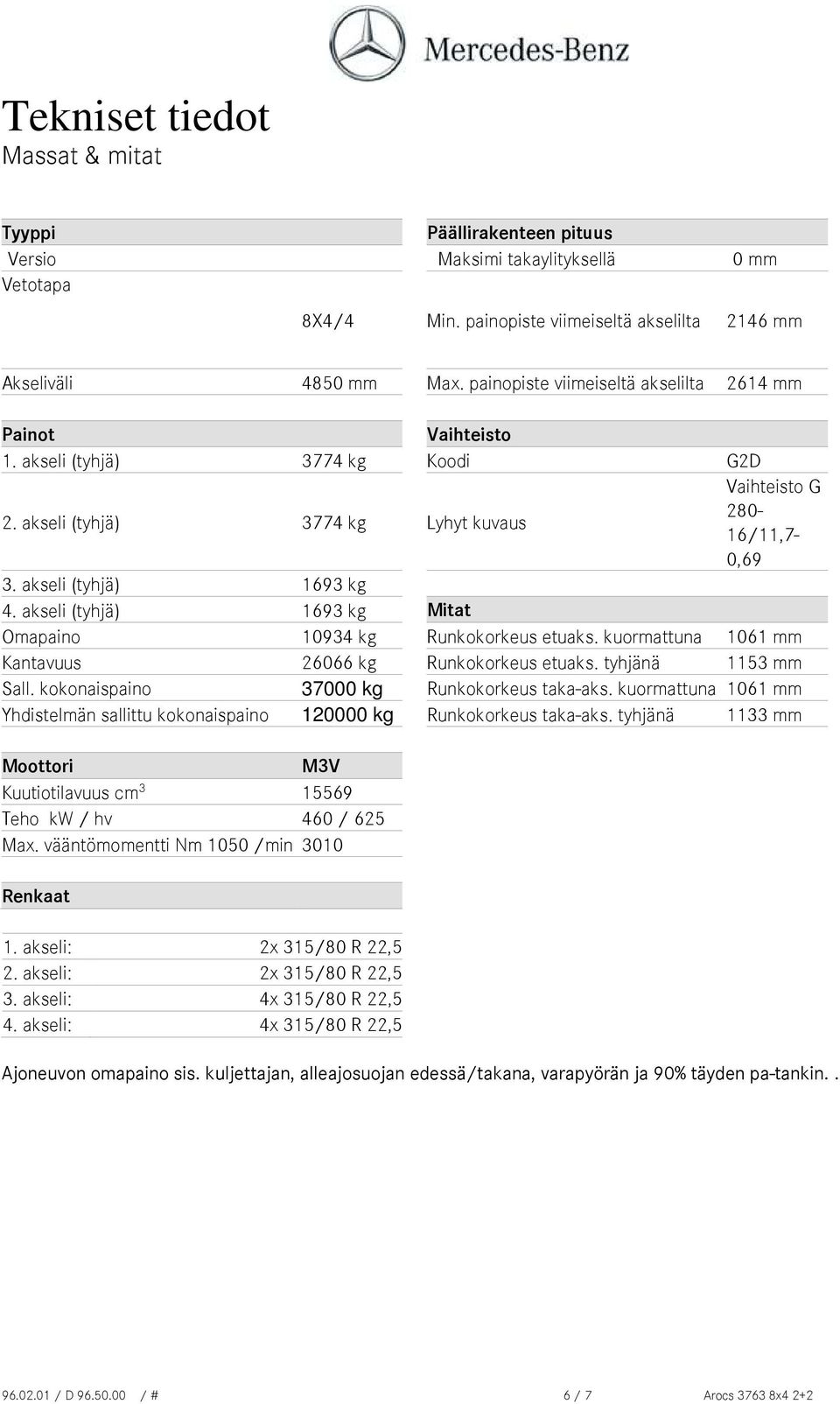

6 Tekniset tiedot Massat & mitat Tyyppi Päällirakenteen pituus Versio Maksimi takaylityksellä 0 mm Vetotapa 8X4/4 Min. painopiste viimeiseltä akselilta 2146 mm Akseliväli 4850 mm Max. painopiste viimeiseltä akselilta 2614 mm Painot Vaihteisto 1. akseli (tyhjä) 3774 kg Koodi G2D 2. akseli (tyhjä) 3774 kg Lyhyt kuvaus Vaihteisto G /11,7-0,69 3. akseli (tyhjä) 1693 kg 4. akseli (tyhjä) 1693 kg Mitat Omapaino kg Runkokorkeus etuaks. kuormattuna 1061 mm Kantavuus kg Runkokorkeus etuaks. tyhjänä 1153 mm Sall. kokonaispaino kg Runkokorkeus taka-aks. kuormattuna 1061 mm Yhdistelmän sallittu kokonaispaino kg Runkokorkeus taka-aks. tyhjänä 1133 mm Moottori M3V Kuutiotilavuus cm Teho kw / hv 460 / 625 Max. vääntömomentti Nm 1050 /min 3010 Renkaat 1. akseli: 2x 315/80 R 22,5 2. akseli: 2x 315/80 R 22,5 3. akseli: 4x 315/80 R 22,5 4. akseli: 4x 315/80 R 22,5 Ajoneuvon omapaino sis. kuljettajan, alleajosuojan edessä/takana, varapyörän ja 90% täyden pa-tankin / D / # 6 / 7 Arocs x4 2+2

akseli (tyhjä) 1693 kg Mitat Omapaino 10934 kg Runkokorkeus etuaks. kuormattuna 1061 mm Kantavuus 26066 kg Runkokorkeus etuaks. tyhjänä 1153 mm Sall. kokonaispaino 37000 kg Runkokorkeus taka-aks.

7 Tekniset tiedot Massat & mitat / D / # 7 / 7 Arocs x4 2+2
