1 1/13 Käyttöohje VORTEX KYLMÄAINETALTEENOTTOLAITE INFICON 1.0 Turvallisuusohjeita 2.0 Rakennekuvaus, mitat ja takuu 2.1 VORTEX talteenottolaitteen kuvaus ja mitat 2.2 Takuu 3.0 Asetukset ja toiminta 3.1 Käytön aloitus 3.2 Normaali talteenotto 3.3 VORTEX- talteenottolaitteen puhdistus 3.4 Push- Pull toiminto 3.5 Talteenottosäiliön jäähdyttäminen 3.6 Huomautuksia 4.0 Huolto 4.1 Johdanto 5.0 Vian määritys 6.0 Varaosapalvelu 6.1 Perusvaraosat 6.2 Sähkökuvat

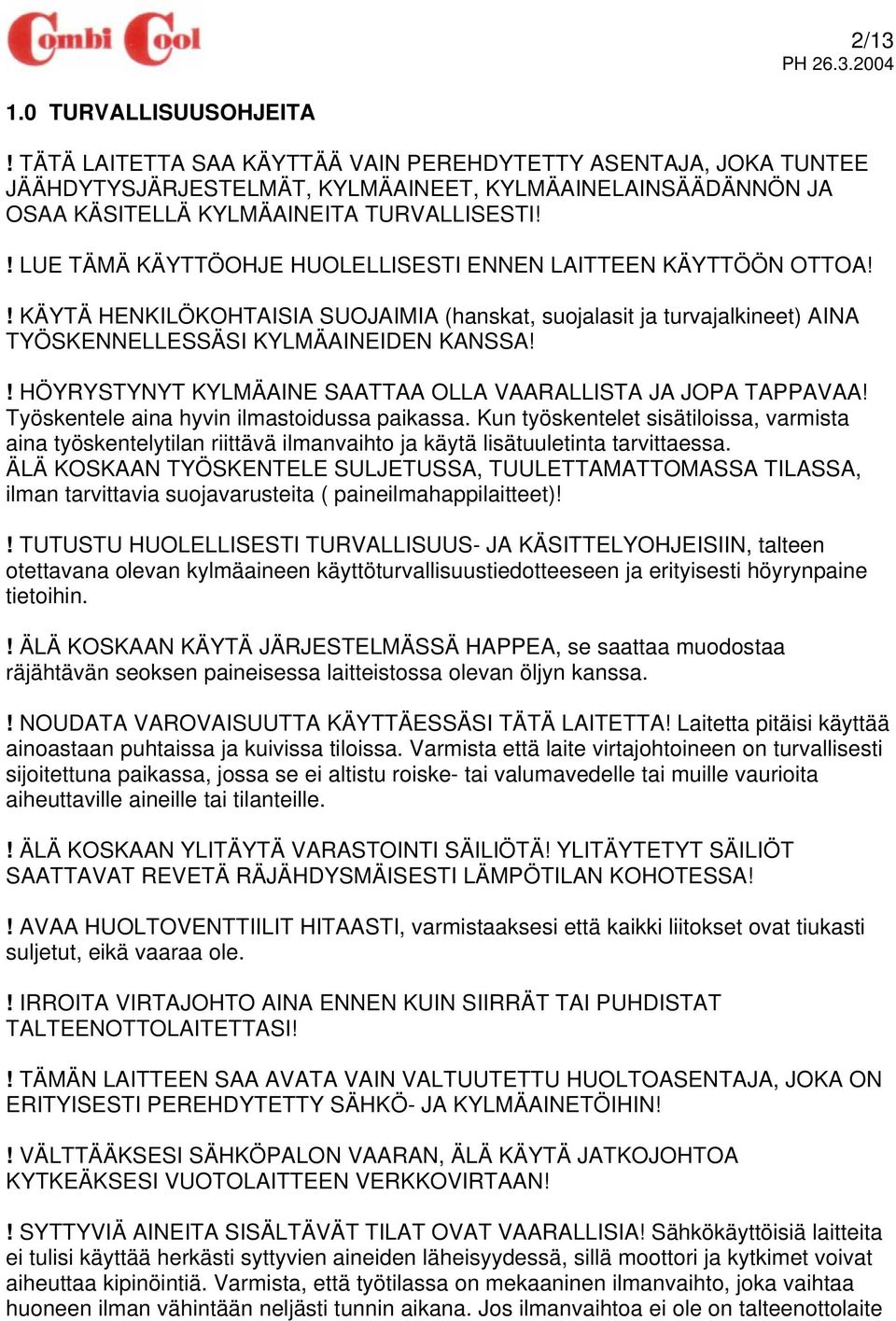

2 2/ TURVALLISUUSOHJEITA! TÄTÄ LAITETTA SAA KÄYTTÄÄ VAIN PEREHDYTETTY ASENTAJA, JOKA TUNTEE JÄÄHDYTYSJÄRJESTELMÄT, KYLMÄAINEET, KYLMÄAINELAINSÄÄDÄNNÖN JA OSAA KÄSITELLÄ KYLMÄAINEITA TURVALLISESTI!! LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÖN OTTOA!! KÄYTÄ HENKILÖKOHTAISIA SUOJAIMIA (hanskat, suojalasit ja turvajalkineet) AINA TYÖSKENNELLESSÄSI KYLMÄAINEIDEN KANSSA!! HÖYRYSTYNYT KYLMÄAINE SAATTAA OLLA VAARALLISTA JA JOPA TAPPAVAA! Työskentele aina hyvin ilmastoidussa paikassa. Kun työskentelet sisätiloissa, varmista aina työskentelytilan riittävä ilmanvaihto ja käytä lisätuuletinta tarvittaessa. ÄLÄ KOSKAAN TYÖSKENTELE SULJETUSSA, TUULETTAMATTOMASSA TILASSA, ilman tarvittavia suojavarusteita ( paineilmahappilaitteet)!! TUTUSTU HUOLELLISESTI TURVALLISUUS- JA KÄSITTELYOHJEISIIN, talteen otettavana olevan kylmäaineen käyttöturvallisuustiedotteeseen ja erityisesti höyrynpaine tietoihin.! ÄLÄ KOSKAAN KÄYTÄ JÄRJESTELMÄSSÄ HAPPEA, se saattaa muodostaa räjähtävän seoksen paineisessa laitteistossa olevan öljyn kanssa.! NOUDATA VAROVAISUUTTA KÄYTTÄESSÄSI TÄTÄ LAITETTA! Laitetta pitäisi käyttää ainoastaan puhtaissa ja kuivissa tiloissa. Varmista että laite virtajohtoineen on turvallisesti sijoitettuna paikassa, jossa se ei altistu roiske- tai valumavedelle tai muille vaurioita aiheuttaville aineille tai tilanteille.! ÄLÄ KOSKAAN YLITÄYTÄ VARASTOINTI SÄILIÖTÄ! YLITÄYTETYT SÄILIÖT SAATTAVAT REVETÄ RÄJÄHDYSMÄISESTI LÄMPÖTILAN KOHOTESSA!! AVAA HUOLTOVENTTIILIT HITAASTI, varmistaaksesi että kaikki liitokset ovat tiukasti suljetut, eikä vaaraa ole.! IRROITA VIRTAJOHTO AINA ENNEN KUIN SIIRRÄT TAI PUHDISTAT TALTEENOTTOLAITETTASI!! TÄMÄN LAITTEEN SAA AVATA VAIN VALTUUTETTU HUOLTOASENTAJA, JOKA ON ERITYISESTI PEREHDYTETTY SÄHKÖ- JA KYLMÄAINETÖIHIN!! VÄLTTÄÄKSESI SÄHKÖPALON VAARAN, ÄLÄ KÄYTÄ JATKOJOHTOA KYTKEÄKSESI VUOTOLAITTEEN VERKKOVIRTAAN!! SYTTYVIÄ AINEITA SISÄLTÄVÄT TILAT OVAT VAARALLISIA! Sähkökäyttöisiä laitteita ei tulisi käyttää herkästi syttyvien aineiden läheisyydessä, sillä moottori ja kytkimet voivat aiheuttaa kipinöintiä. Varmista, että työtilassa on mekaaninen ilmanvaihto, joka vaihtaa huoneen ilman vähintään neljästi tunnin aikana. Jos ilmanvaihtoa ei ole on talteenottolaite

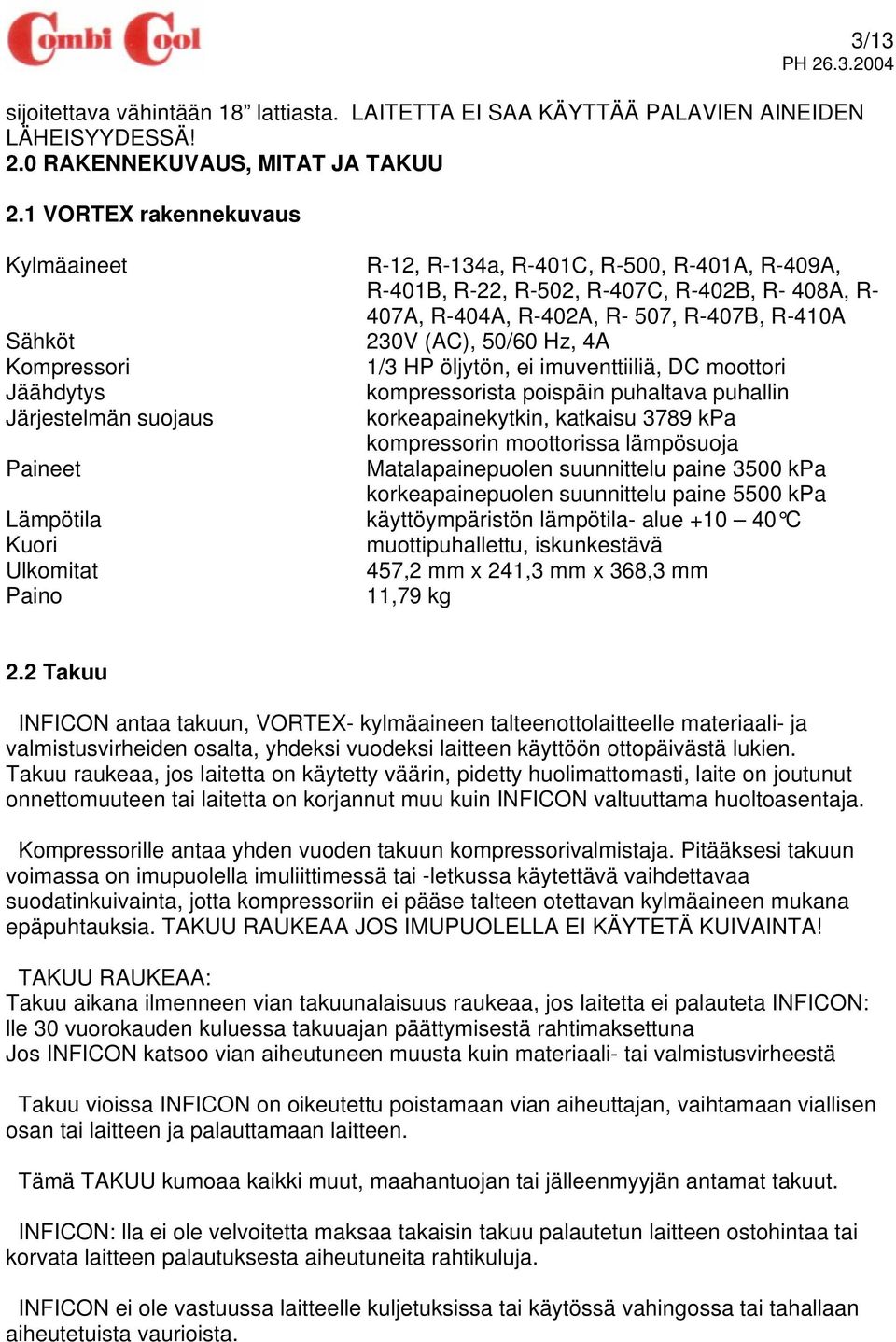

3 3/13 sijoitettava vähintään 18 lattiasta. LAITETTA EI SAA KÄYTTÄÄ PALAVIEN AINEIDEN LÄHEISYYDESSÄ! 2.0 RAKENNEKUVAUS, MITAT JA TAKUU 2.1 VORTEX rakennekuvaus Kylmäaineet R-12, R-134a, R-401C, R-500, R-401A, R-409A, R-401B, R-22, R-502, R-407C, R-402B, R- 408A, R- 407A, R-404A, R-402A, R- 507, R-407B, R-410A Sähköt 230V (AC), 50/60 Hz, 4A Kompressori 1/3 HP öljytön, ei imuventtiiliä, DC moottori Jäähdytys kompressorista poispäin puhaltava puhallin Järjestelmän suojaus korkeapainekytkin, katkaisu 3789 kpa kompressorin moottorissa lämpösuoja Paineet Matalapainepuolen suunnittelu paine 3500 kpa korkeapainepuolen suunnittelu paine 5500 kpa Lämpötila käyttöympäristön lämpötila- alue C Kuori muottipuhallettu, iskunkestävä Ulkomitat 457,2 mm x 241,3 mm x 368,3 mm Paino 11,79 kg 2.2 Takuu INFICON antaa takuun, VORTEX- kylmäaineen talteenottolaitteelle materiaali- ja valmistusvirheiden osalta, yhdeksi vuodeksi laitteen käyttöön ottopäivästä lukien. Takuu raukeaa, jos laitetta on käytetty väärin, pidetty huolimattomasti, laite on joutunut onnettomuuteen tai laitetta on korjannut muu kuin INFICON valtuuttama huoltoasentaja. Kompressorille antaa yhden vuoden takuun kompressorivalmistaja. Pitääksesi takuun voimassa on imupuolella imuliittimessä tai -letkussa käytettävä vaihdettavaa suodatinkuivainta, jotta kompressoriin ei pääse talteen otettavan kylmäaineen mukana epäpuhtauksia. TAKUU RAUKEAA JOS IMUPUOLELLA EI KÄYTETÄ KUIVAINTA! TAKUU RAUKEAA: Takuu aikana ilmenneen vian takuunalaisuus raukeaa, jos laitetta ei palauteta INFICON: lle 30 vuorokauden kuluessa takuuajan päättymisestä rahtimaksettuna Jos INFICON katsoo vian aiheutuneen muusta kuin materiaali- tai valmistusvirheestä Takuu vioissa INFICON on oikeutettu poistamaan vian aiheuttajan, vaihtamaan viallisen osan tai laitteen ja palauttamaan laitteen. Tämä TAKUU kumoaa kaikki muut, maahantuojan tai jälleenmyyjän antamat takuut. INFICON: lla ei ole velvoitetta maksaa takaisin takuu palautetun laitteen ostohintaa tai korvata laitteen palautuksesta aiheutuneita rahtikuluja. INFICON ei ole vastuussa laitteelle kuljetuksissa tai käytössä vahingossa tai tahallaan aiheutetuista vaurioista.

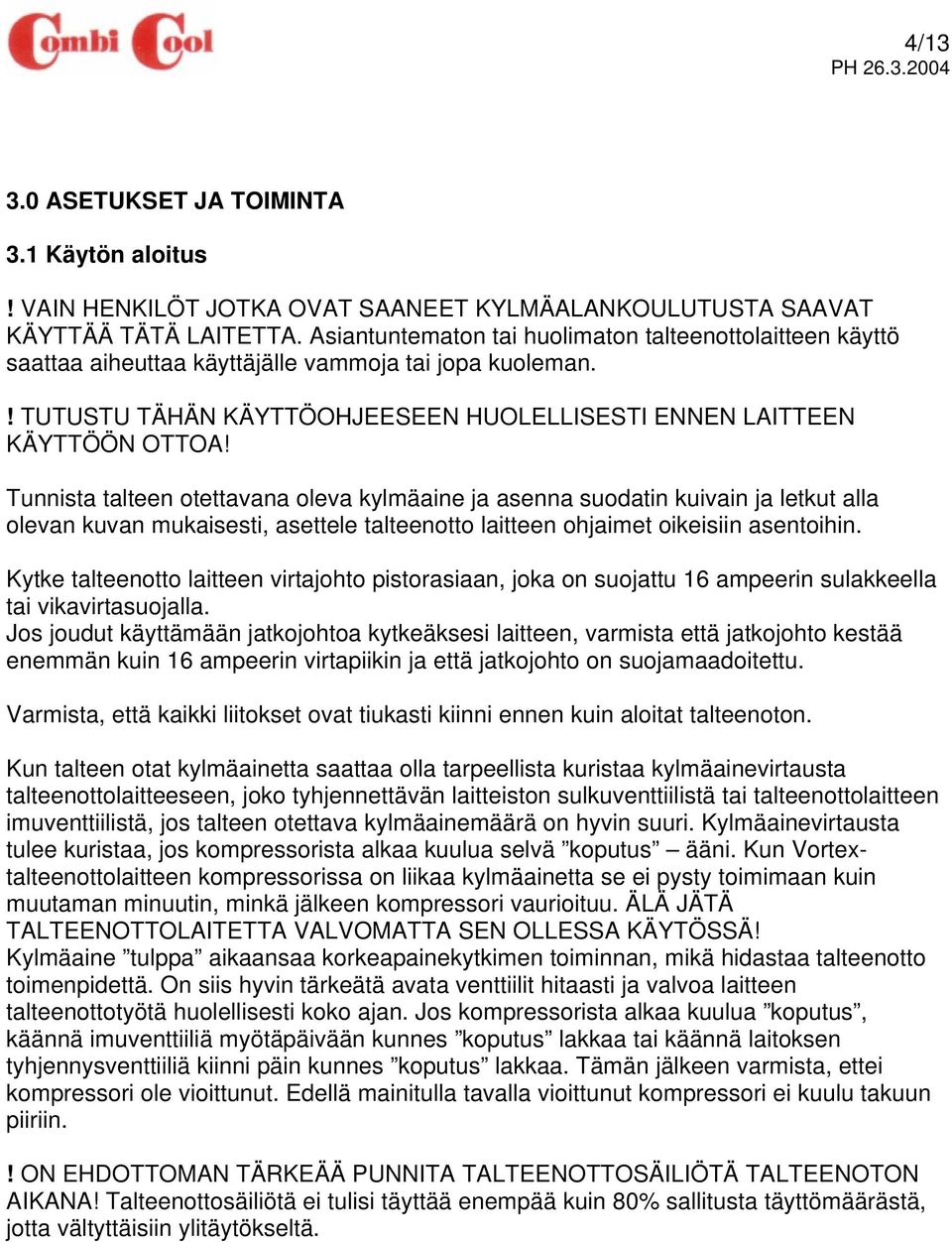

4 4/ ASETUKSET JA TOIMINTA 3.1 Käytön aloitus! VAIN HENKILÖT JOTKA OVAT SAANEET KYLMÄALANKOULUTUSTA SAAVAT KÄYTTÄÄ TÄTÄ LAITETTA. Asiantuntematon tai huolimaton talteenottolaitteen käyttö saattaa aiheuttaa käyttäjälle vammoja tai jopa kuoleman.! TUTUSTU TÄHÄN KÄYTTÖOHJEESEEN HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÖN OTTOA! Tunnista talteen otettavana oleva kylmäaine ja asenna suodatin kuivain ja letkut alla olevan kuvan mukaisesti, asettele talteenotto laitteen ohjaimet oikeisiin asentoihin. Kytke talteenotto laitteen virtajohto pistorasiaan, joka on suojattu 16 ampeerin sulakkeella tai vikavirtasuojalla. Jos joudut käyttämään jatkojohtoa kytkeäksesi laitteen, varmista että jatkojohto kestää enemmän kuin 16 ampeerin virtapiikin ja että jatkojohto on suojamaadoitettu. Varmista, että kaikki liitokset ovat tiukasti kiinni ennen kuin aloitat talteenoton. Kun talteen otat kylmäainetta saattaa olla tarpeellista kuristaa kylmäainevirtausta talteenottolaitteeseen, joko tyhjennettävän laitteiston sulkuventtiilistä tai talteenottolaitteen imuventtiilistä, jos talteen otettava kylmäainemäärä on hyvin suuri. Kylmäainevirtausta tulee kuristaa, jos kompressorista alkaa kuulua selvä koputus ääni. Kun Vortextalteenottolaitteen kompressorissa on liikaa kylmäainetta se ei pysty toimimaan kuin muutaman minuutin, minkä jälkeen kompressori vaurioituu. ÄLÄ JÄTÄ TALTEENOTTOLAITETTA VALVOMATTA SEN OLLESSA KÄYTÖSSÄ! Kylmäaine tulppa aikaansaa korkeapainekytkimen toiminnan, mikä hidastaa talteenotto toimenpidettä. On siis hyvin tärkeätä avata venttiilit hitaasti ja valvoa laitteen talteenottotyötä huolellisesti koko ajan. Jos kompressorista alkaa kuulua koputus, käännä imuventtiiliä myötäpäivään kunnes koputus lakkaa tai käännä laitoksen tyhjennysventtiiliä kiinni päin kunnes koputus lakkaa. Tämän jälkeen varmista, ettei kompressori ole vioittunut. Edellä mainitulla tavalla vioittunut kompressori ei kuulu takuun piiriin.! ON EHDOTTOMAN TÄRKEÄÄ PUNNITA TALTEENOTTOSÄILIÖTÄ TALTEENOTON AIKANA! Talteenottosäiliötä ei tulisi täyttää enempää kuin 80% sallitusta täyttömäärästä, jotta vältyttäisiin ylitäytökseltä.

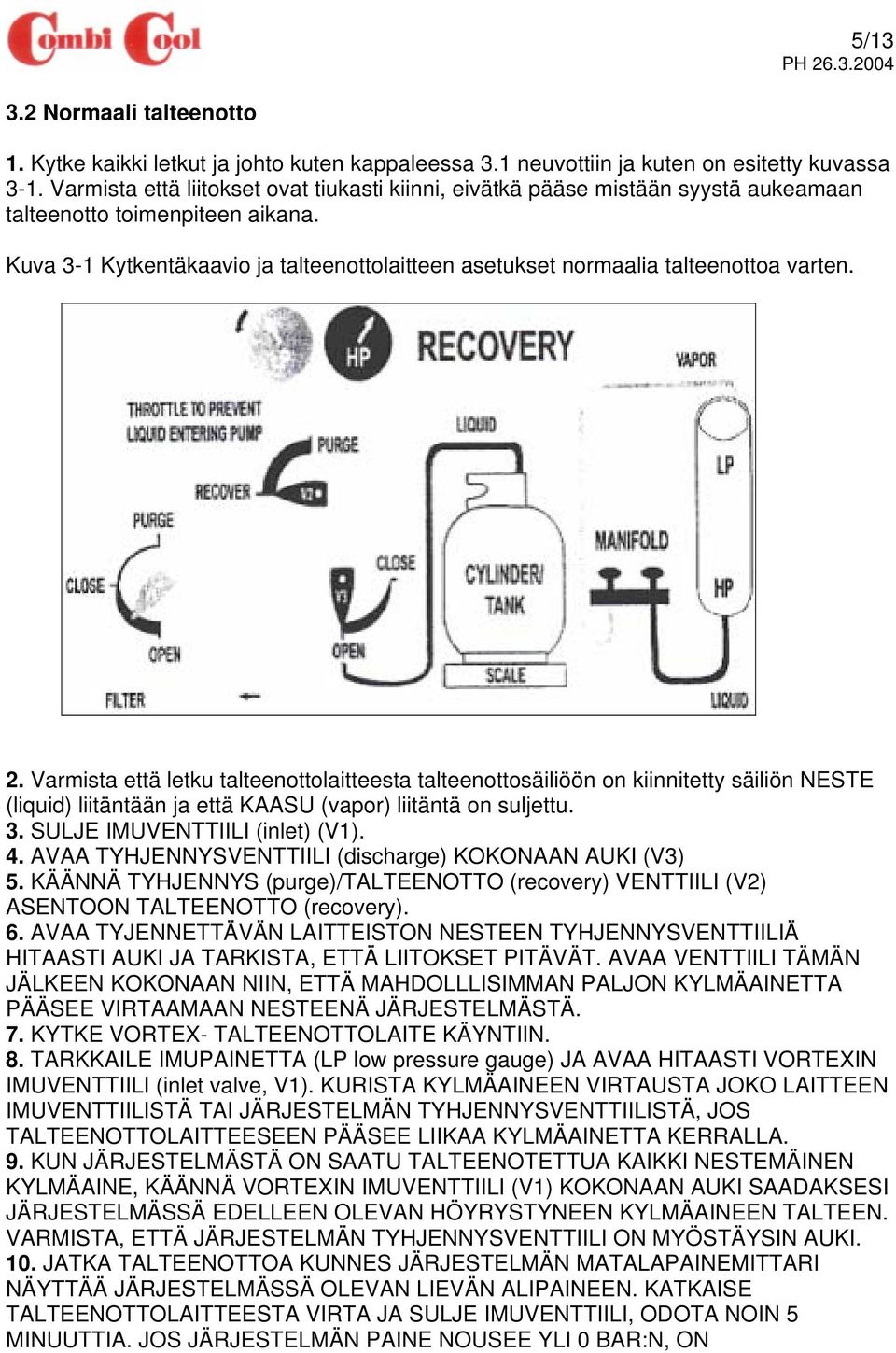

5 5/ Normaali talteenotto 1. Kytke kaikki letkut ja johto kuten kappaleessa 3.1 neuvottiin ja kuten on esitetty kuvassa 3-1. Varmista että liitokset ovat tiukasti kiinni, eivätkä pääse mistään syystä aukeamaan talteenotto toimenpiteen aikana. Kuva 3-1 Kytkentäkaavio ja talteenottolaitteen asetukset normaalia talteenottoa varten. 2. Varmista että letku talteenottolaitteesta talteenottosäiliöön on kiinnitetty säiliön NESTE (liquid) liitäntään ja että KAASU (vapor) liitäntä on suljettu. 3. SULJE IMUVENTTIILI (inlet) (V1). 4. AVAA TYHJENNYSVENTTIILI (discharge) KOKONAAN AUKI (V3) 5. KÄÄNNÄ TYHJENNYS (purge)/talteenotto (recovery) VENTTIILI (V2) ASENTOON TALTEENOTTO (recovery). 6. AVAA TYJENNETTÄVÄN LAITTEISTON NESTEEN TYHJENNYSVENTTIILIÄ HITAASTI AUKI JA TARKISTA, ETTÄ LIITOKSET PITÄVÄT. AVAA VENTTIILI TÄMÄN JÄLKEEN KOKONAAN NIIN, ETTÄ MAHDOLLLISIMMAN PALJON KYLMÄAINETTA PÄÄSEE VIRTAAMAAN NESTEENÄ JÄRJESTELMÄSTÄ. 7. KYTKE VORTEX- TALTEENOTTOLAITE KÄYNTIIN. 8. TARKKAILE IMUPAINETTA (LP low pressure gauge) JA AVAA HITAASTI VORTEXIN IMUVENTTIILI (inlet valve, V1). KURISTA KYLMÄAINEEN VIRTAUSTA JOKO LAITTEEN IMUVENTTIILISTÄ TAI JÄRJESTELMÄN TYHJENNYSVENTTIILISTÄ, JOS TALTEENOTTOLAITTEESEEN PÄÄSEE LIIKAA KYLMÄAINETTA KERRALLA. 9. KUN JÄRJESTELMÄSTÄ ON SAATU TALTEENOTETTUA KAIKKI NESTEMÄINEN KYLMÄAINE, KÄÄNNÄ VORTEXIN IMUVENTTIILI (V1) KOKONAAN AUKI SAADAKSESI JÄRJESTELMÄSSÄ EDELLEEN OLEVAN HÖYRYSTYNEEN KYLMÄAINEEN TALTEEN. VARMISTA, ETTÄ JÄRJESTELMÄN TYHJENNYSVENTTIILI ON MYÖSTÄYSIN AUKI. 10. JATKA TALTEENOTTOA KUNNES JÄRJESTELMÄN MATALAPAINEMITTARI NÄYTTÄÄ JÄRJESTELMÄSSÄ OLEVAN LIEVÄN ALIPAINEEN. KATKAISE TALTEENOTTOLAITTEESTA VIRTA JA SULJE IMUVENTTIILI, ODOTA NOIN 5 MINUUTTIA. JOS JÄRJESTELMÄN PAINE NOUSEE YLI 0 BAR:N, ON

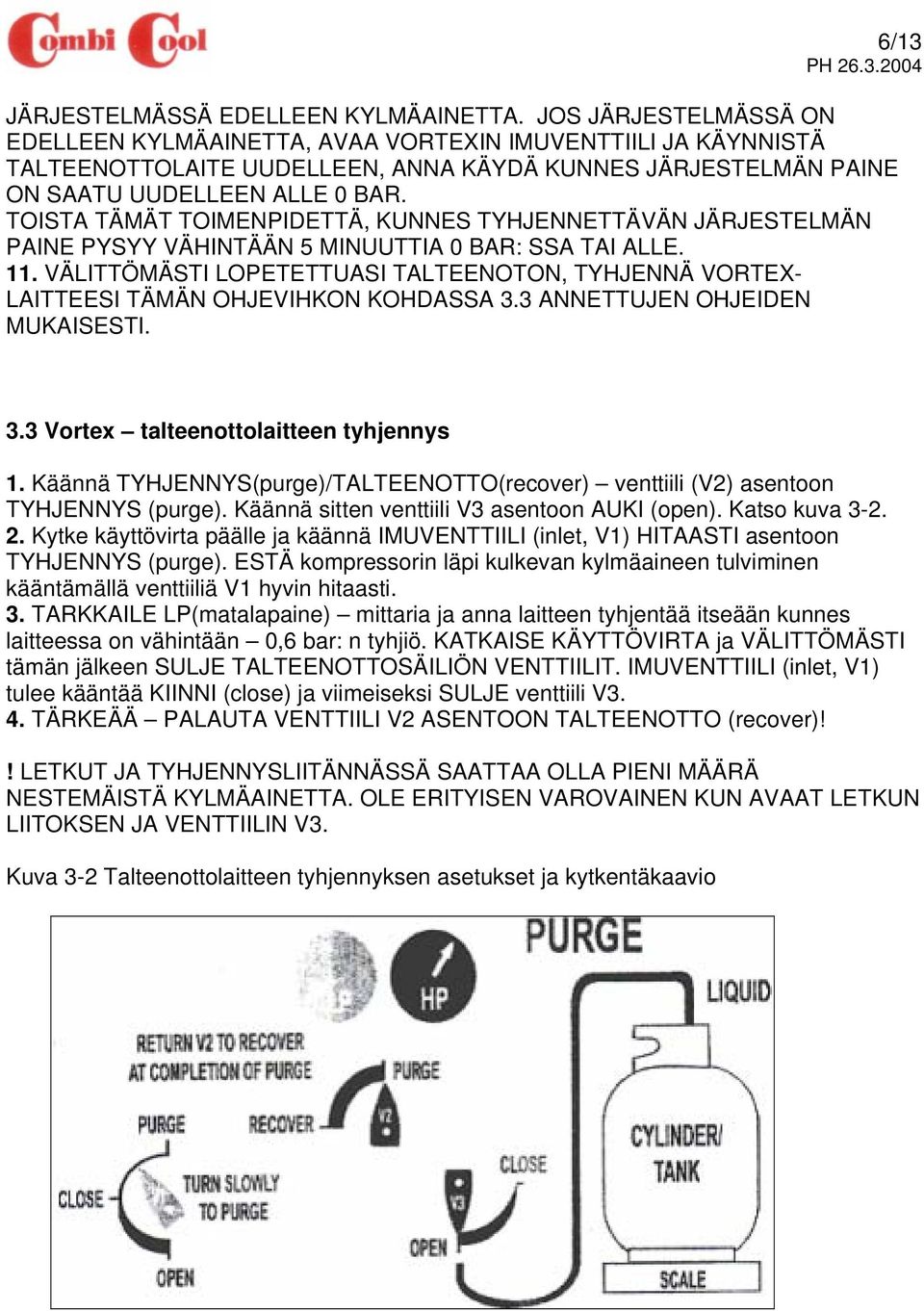

6 6/13 JÄRJESTELMÄSSÄ EDELLEEN KYLMÄAINETTA. JOS JÄRJESTELMÄSSÄ ON EDELLEEN KYLMÄAINETTA, AVAA VORTEXIN IMUVENTTIILI JA KÄYNNISTÄ TALTEENOTTOLAITE UUDELLEEN, ANNA KÄYDÄ KUNNES JÄRJESTELMÄN PAINE ON SAATU UUDELLEEN ALLE 0 BAR. TOISTA TÄMÄT TOIMENPIDETTÄ, KUNNES TYHJENNETTÄVÄN JÄRJESTELMÄN PAINE PYSYY VÄHINTÄÄN 5 MINUUTTIA 0 BAR: SSA TAI ALLE. 11. VÄLITTÖMÄSTI LOPETETTUASI TALTEENOTON, TYHJENNÄ VORTEX- LAITTEESI TÄMÄN OHJEVIHKON KOHDASSA 3.3 ANNETTUJEN OHJEIDEN MUKAISESTI. 3.3 Vortex talteenottolaitteen tyhjennys 1. Käännä TYHJENNYS(purge)/TALTEENOTTO(recover) venttiili (V2) asentoon TYHJENNYS (purge). Käännä sitten venttiili V3 asentoon AUKI (open). Katso kuva Kytke käyttövirta päälle ja käännä IMUVENTTIILI (inlet, V1) HITAASTI asentoon TYHJENNYS (purge). ESTÄ kompressorin läpi kulkevan kylmäaineen tulviminen kääntämällä venttiiliä V1 hyvin hitaasti. 3. TARKKAILE LP(matalapaine) mittaria ja anna laitteen tyhjentää itseään kunnes laitteessa on vähintään 0,6 bar: n tyhjiö. KATKAISE KÄYTTÖVIRTA ja VÄLITTÖMÄSTI tämän jälkeen SULJE TALTEENOTTOSÄILIÖN VENTTIILIT. IMUVENTTIILI (inlet, V1) tulee kääntää KIINNI (close) ja viimeiseksi SULJE venttiili V3. 4. TÄRKEÄÄ PALAUTA VENTTIILI V2 ASENTOON TALTEENOTTO (recover)!! LETKUT JA TYHJENNYSLIITÄNNÄSSÄ SAATTAA OLLA PIENI MÄÄRÄ NESTEMÄISTÄ KYLMÄAINETTA. OLE ERITYISEN VAROVAINEN KUN AVAAT LETKUN LIITOKSEN JA VENTTIILIN V3. Kuva 3-2 Talteenottolaitteen tyhjennyksen asetukset ja kytkentäkaavio

7 7/ PUSH-PULL toiminto Push-Pull toimintoa käytetään suurien kylmäaine määrien talteenotossa, kun ei haluta kylmäaineen kulkevan talteenottolaitteen kompressorin läpi. Tätä toimintoa voidaan käyttää vain silloin, kun järjestelmässä tiedetään varmasti olevan enemmän kuin 7 kg nestemäistä kylmäainetta joka on helposti poistettavissa.! ÄLÄ KÄYTÄ PUSH-PULL TOIMINTOA jos et tiedä, että vaaditut ehdot täyttyvät! Kytke kylmäaine letkut kuten kuvassa 3-3 on näytetty. Näkölasin lisääminen tyhjennettävän järjestelmän ja talteenottosäiliön välille on erittäin tärkeää, jotta tiedetään, koska järjestelmästä on saatu kaikki nestemäinen kylmäaine talteen ja vain höyryä on jäljellä. Tämä toiminto käyttää hyväkseen tyhjiöidyn talteenottosäiliön IMUA (pull) ja VORTEX laitteen tyhjennyksen TYÖNTÖÄ (push) siirtääkseen nestemäisen kylmäaineen järjestelmästä talteenottosäiliöön. Tällä toiminnolla saadaan järjestelmästä poistettua 7 kg kylmäainetta minuutissa. VAAKAA ON EHDOTTOMASTI KÄYTETTÄVÄ SUORITETTAESSA TÄTÄ TOIMINTOA, JOTTA TALTEENOTTOSÄILIÖÖN EI TULE YLITÄYTÖSTÄ! Jos säiliössä käytetään automaattista sulkuventtiiliä, se pysäyttää vain talteenottolaitteen kompressorin. Automaattisulkuventtiili ei estä vapaata kylmäainevirtausta korkeampi paineisesta järjestelmästä matalampi paineiseen talteenottosäiliöön, mikä altistaa säiliön ylitäytökselle. Kuva 3-3 Asettelu- ja kytkentäkaavio Push-Pull toiminnolle

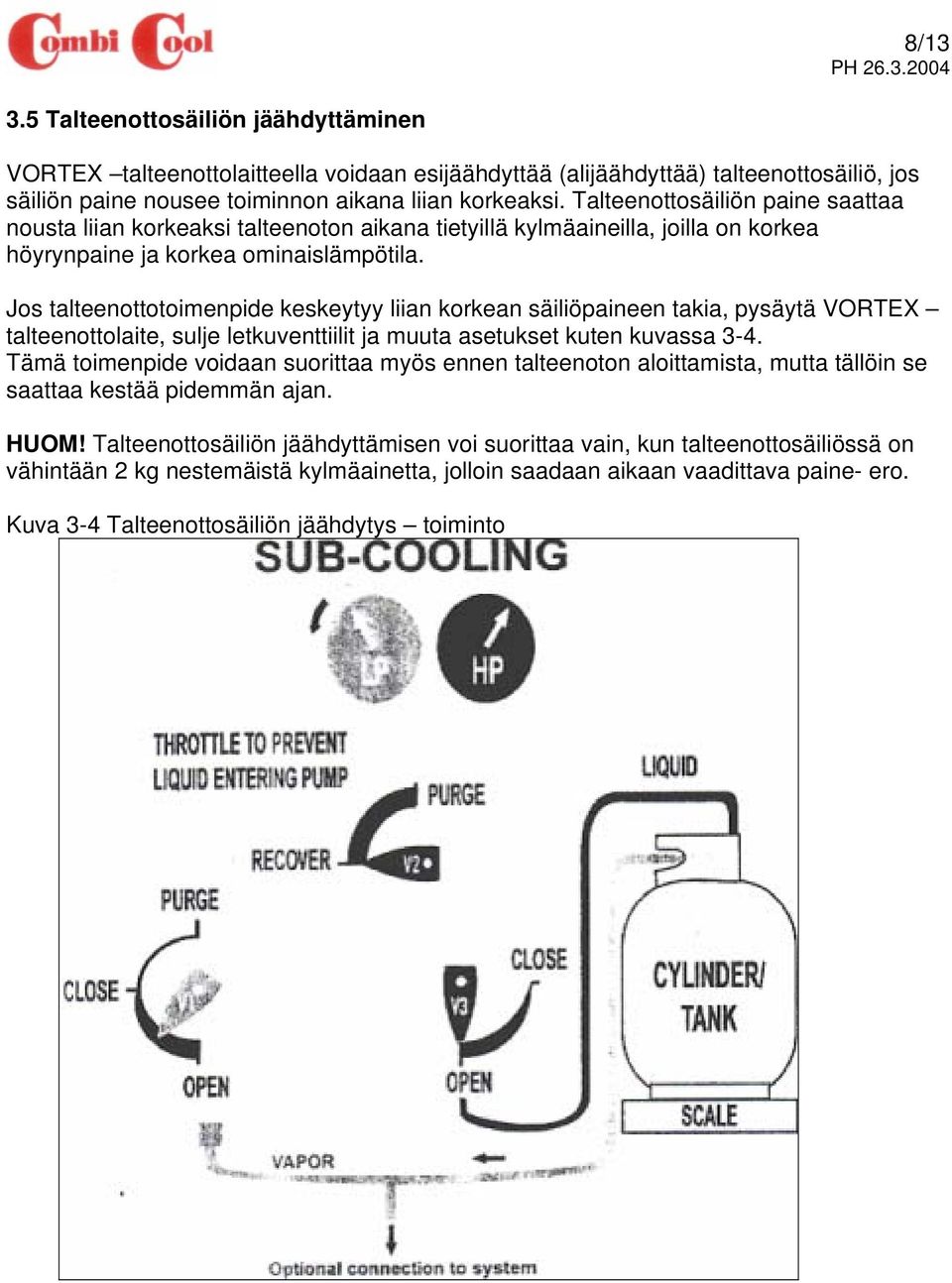

8 8/ Talteenottosäiliön jäähdyttäminen VORTEX talteenottolaitteella voidaan esijäähdyttää (alijäähdyttää) talteenottosäiliö, jos säiliön paine nousee toiminnon aikana liian korkeaksi. Talteenottosäiliön paine saattaa nousta liian korkeaksi talteenoton aikana tietyillä kylmäaineilla, joilla on korkea höyrynpaine ja korkea ominaislämpötila. Jos talteenottotoimenpide keskeytyy liian korkean säiliöpaineen takia, pysäytä VORTEX talteenottolaite, sulje letkuventtiilit ja muuta asetukset kuten kuvassa 3-4. Tämä toimenpide voidaan suorittaa myös ennen talteenoton aloittamista, mutta tällöin se saattaa kestää pidemmän ajan. HUOM! Talteenottosäiliön jäähdyttämisen voi suorittaa vain, kun talteenottosäiliössä on vähintään 2 kg nestemäistä kylmäainetta, jolloin saadaan aikaan vaadittava paine- ero. Kuva 3-4 Talteenottosäiliön jäähdytys toiminto

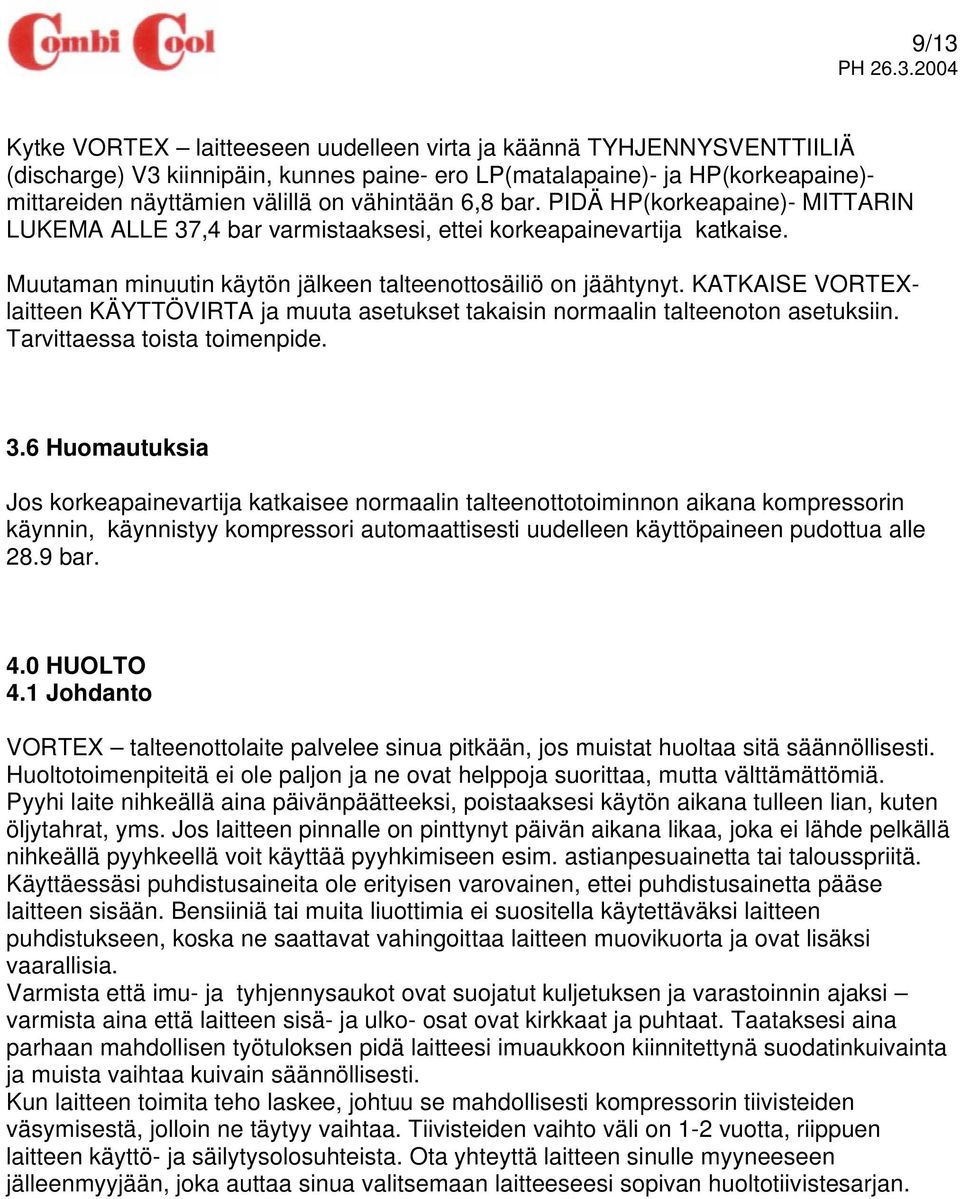

9 9/13 Kytke VORTEX laitteeseen uudelleen virta ja käännä TYHJENNYSVENTTIILIÄ (discharge) V3 kiinnipäin, kunnes paine- ero LP(matalapaine)- ja HP(korkeapaine)- mittareiden näyttämien välillä on vähintään 6,8 bar. PIDÄ HP(korkeapaine)- MITTARIN LUKEMA ALLE 37,4 bar varmistaaksesi, ettei korkeapainevartija katkaise. Muutaman minuutin käytön jälkeen talteenottosäiliö on jäähtynyt. KATKAISE VORTEXlaitteen KÄYTTÖVIRTA ja muuta asetukset takaisin normaalin talteenoton asetuksiin. Tarvittaessa toista toimenpide. 3.6 Huomautuksia Jos korkeapainevartija katkaisee normaalin talteenottotoiminnon aikana kompressorin käynnin, käynnistyy kompressori automaattisesti uudelleen käyttöpaineen pudottua alle 28.9 bar. 4.0 HUOLTO 4.1 Johdanto VORTEX talteenottolaite palvelee sinua pitkään, jos muistat huoltaa sitä säännöllisesti. Huoltotoimenpiteitä ei ole paljon ja ne ovat helppoja suorittaa, mutta välttämättömiä. Pyyhi laite nihkeällä aina päivänpäätteeksi, poistaaksesi käytön aikana tulleen lian, kuten öljytahrat, yms. Jos laitteen pinnalle on pinttynyt päivän aikana likaa, joka ei lähde pelkällä nihkeällä pyyhkeellä voit käyttää pyyhkimiseen esim. astianpesuainetta tai talousspriitä. Käyttäessäsi puhdistusaineita ole erityisen varovainen, ettei puhdistusainetta pääse laitteen sisään. Bensiiniä tai muita liuottimia ei suositella käytettäväksi laitteen puhdistukseen, koska ne saattavat vahingoittaa laitteen muovikuorta ja ovat lisäksi vaarallisia. Varmista että imu- ja tyhjennysaukot ovat suojatut kuljetuksen ja varastoinnin ajaksi varmista aina että laitteen sisä- ja ulko- osat ovat kirkkaat ja puhtaat. Taataksesi aina parhaan mahdollisen työtuloksen pidä laitteesi imuaukkoon kiinnitettynä suodatinkuivainta ja muista vaihtaa kuivain säännöllisesti. Kun laitteen toimita teho laskee, johtuu se mahdollisesti kompressorin tiivisteiden väsymisestä, jolloin ne täytyy vaihtaa. Tiivisteiden vaihto väli on 1-2 vuotta, riippuen laitteen käyttö- ja säilytysolosuhteista. Ota yhteyttä laitteen sinulle myyneeseen jälleenmyyjään, joka auttaa sinua valitsemaan laitteeseesi sopivan huoltotiivistesarjan.

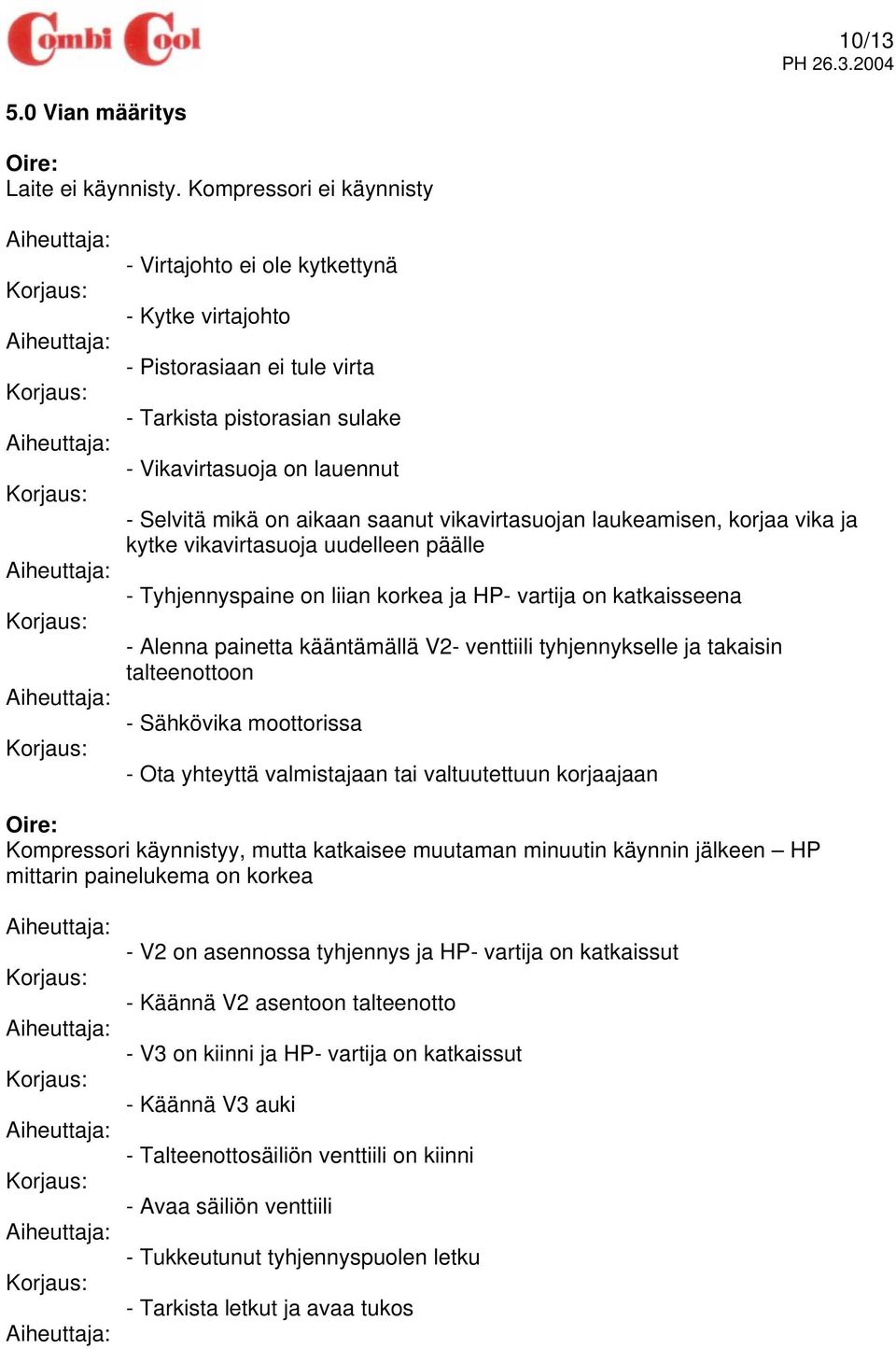

10 10/ Vian määritys Oire: Laite ei käynnisty. Kompressori ei käynnisty - Virtajohto ei ole kytkettynä - Kytke virtajohto - Pistorasiaan ei tule virta - Tarkista pistorasian sulake - Vikavirtasuoja on lauennut - Selvitä mikä on aikaan saanut vikavirtasuojan laukeamisen, korjaa vika ja kytke vikavirtasuoja uudelleen päälle - Tyhjennyspaine on liian korkea ja HP- vartija on katkaisseena - Alenna painetta kääntämällä V2- venttiili tyhjennykselle ja takaisin talteenottoon - Sähkövika moottorissa - Ota yhteyttä valmistajaan tai valtuutettuun korjaajaan Oire: Kompressori käynnistyy, mutta katkaisee muutaman minuutin käynnin jälkeen HP mittarin painelukema on korkea - V2 on asennossa tyhjennys ja HP- vartija on katkaissut - Käännä V2 asentoon talteenotto - V3 on kiinni ja HP- vartija on katkaissut - Käännä V3 auki - Talteenottosäiliön venttiili on kiinni - Avaa säiliön venttiili - Tukkeutunut tyhjennyspuolen letku - Tarkista letkut ja avaa tukos

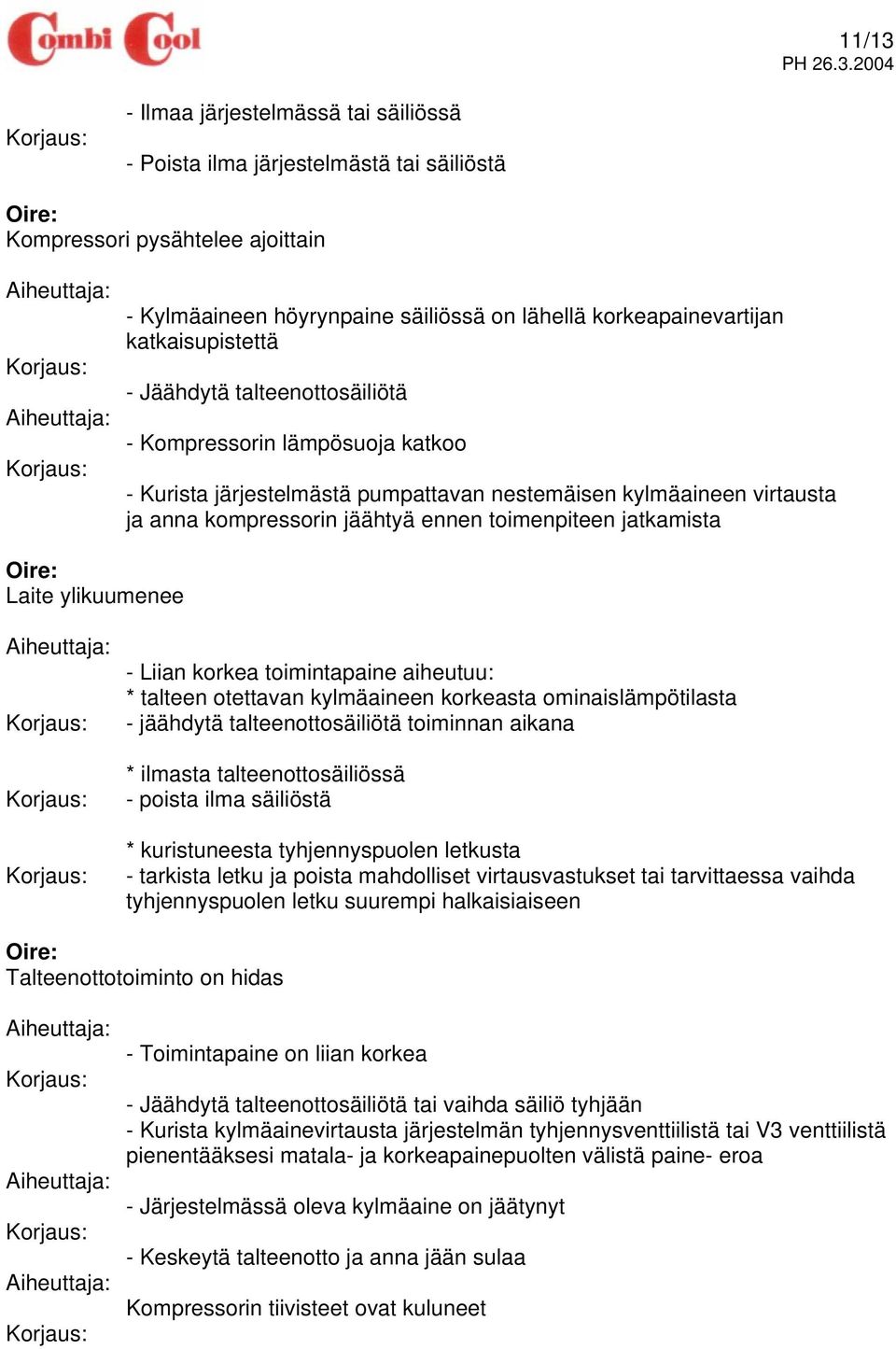

11 11/13 - Ilmaa järjestelmässä tai säiliössä - Poista ilma järjestelmästä tai säiliöstä Oire: Kompressori pysähtelee ajoittain - Kylmäaineen höyrynpaine säiliössä on lähellä korkeapainevartijan katkaisupistettä - Jäähdytä talteenottosäiliötä - Kompressorin lämpösuoja katkoo - Kurista järjestelmästä pumpattavan nestemäisen kylmäaineen virtausta ja anna kompressorin jäähtyä ennen toimenpiteen jatkamista Oire: Laite ylikuumenee - Liian korkea toimintapaine aiheutuu: * talteen otettavan kylmäaineen korkeasta ominaislämpötilasta - jäähdytä talteenottosäiliötä toiminnan aikana * ilmasta talteenottosäiliössä - poista ilma säiliöstä * kuristuneesta tyhjennyspuolen letkusta - tarkista letku ja poista mahdolliset virtausvastukset tai tarvittaessa vaihda tyhjennyspuolen letku suurempi halkaisiaiseen Oire: Talteenottotoiminto on hidas - Toimintapaine on liian korkea - Jäähdytä talteenottosäiliötä tai vaihda säiliö tyhjään - Kurista kylmäainevirtausta järjestelmän tyhjennysventtiilistä tai V3 venttiilistä pienentääksesi matala- ja korkeapainepuolten välistä paine- eroa - Järjestelmässä oleva kylmäaine on jäätynyt - Keskeytä talteenotto ja anna jään sulaa Kompressorin tiivisteet ovat kuluneet

12 12/13 - Vaihda kompressorin tiivisteet 6.0 VARAOSAPALVELU 6.1 Perusvaraosat! ÄLÄ VAIHDA mitään seuraavista varaosista, jos laitteen käyttöturvallisuus on vaarassa heikentyä. Kaikki osan vaihtoa vaativat huoltotyöt tulee jättää INFICON:n valtuuttamalle huoltoliikkeelle, jotta laitteen käyttöturvallisuus ei kärsisi ja takuu pysyisi voimassa. Tekninen tuki ja huolto- ohjeet ovat saatavissa paikallisen jälleenmyyjäsi kautta. HUOM! Älä palauta viallista laitetta suoraan tehtaalle, vaan ota ensin yhteyttä jälleenmyyjääsi tai tehtaan tuotetukipalveluun. Seuraavat varaosat ja lisälaitteet ovat saatavissa laitteen sinulle myyneen jälleenmyyjän kautta: Thomas 500 kompressori, 230V (DC) P1 Bridge tasasuuntaaja, 25A, 600V Kondensaattori, 470 μf, 600V P2 Virran katkaisija, 125/250 V, 4A Johtosetti, IEC liitäntä, 230V Virtakytkin On/Off Manifold sovitin sarja P1 Mittari, (HP) korkeapaine Vortex malliin P P1 Mittari, (LP) matalapaine Vortex malliin P P1 Mittari, (HP) korkeapaine Vortex malliin P10 M1002V18B-8252PA Mittari, (LP) matalapaine Vortex malliin P10 M1002V18B-8253PA Painekytkin, korkeapaine katkaisu Lauhdutin yksikkö putkiyhteillä G1 Suojakotelo, oikeapuolisko P1 Suojakotelo, vasen puolisko P1 Kantohihna, olkamittainen P1 Kansi ja hihna, muovi päällinen Kantokahva, putki ruostumatonta terästä P1

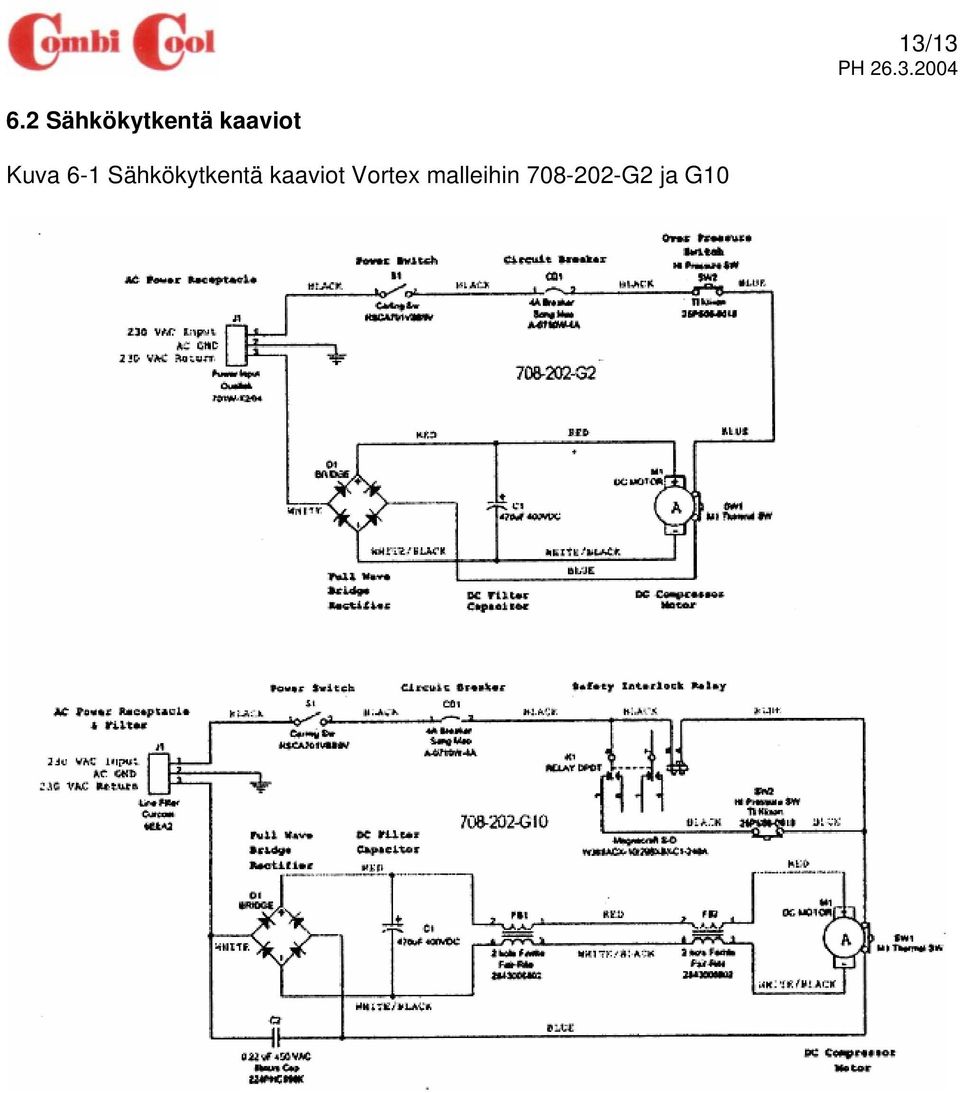

13 13/ Sähkökytkentä kaaviot Kuva 6-1 Sähkökytkentä kaaviot Vortex malleihin G2 ja G10
